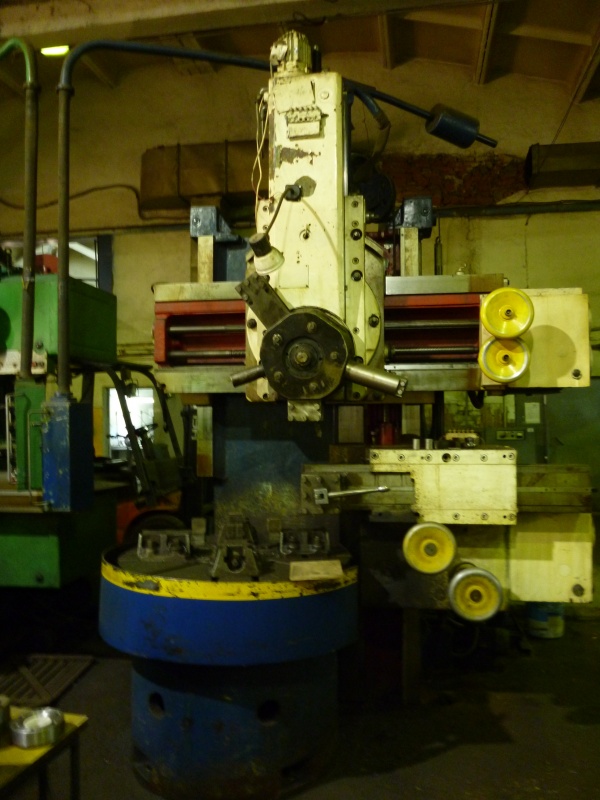

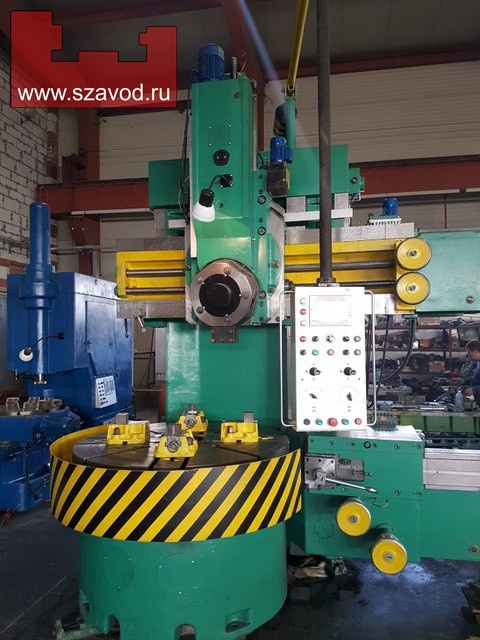

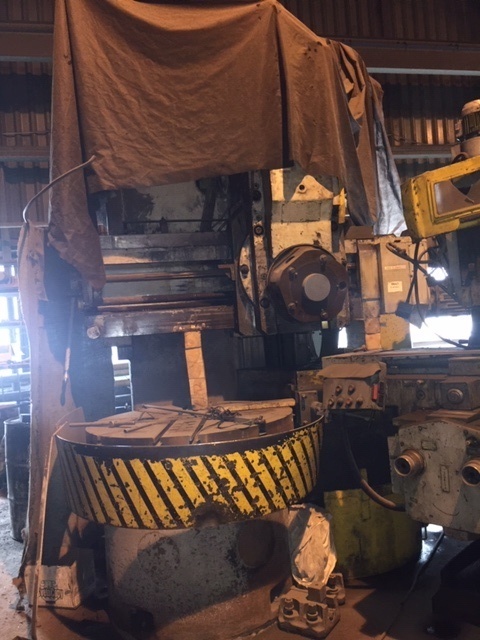

Токарно-карусельный станок модели 1512Ф1

Станок 1512Ф1 предназначен для обработки изделий большой массы с относительно небольшой длиной по сравнению с диаметром.

Отличительной особенностью токарно-карусельных станков является вертикальное расположение шпинделя. На его верхнем конце находится планшайба, на которой с помощью кулачков, имеющих радиальное перемещение, устанавливается и закрепляется обрабатываемое изделие. Изделие совершает главное вращательное движение, а инструмент, закрепленный на суппорте, - поступательное движение подачи.

Шпиндель токарно-карусельных станков  1512Ф1 частично разгружен, т.к. массу изделия и силы резания воспринимают круговые направляющие планшайбы.

Токарно-карусельные станки 1512Ф1 могут производить следующие операции:

  • Обтачивание и растачивание цилиндрических и конических поверхностей;
  • Протачивание торцовых поверхностей;
  • Прорезку канавок и отрезку;
  • Сверление, зенкерование и развёртывание центральных отверстий.

Технические характеристики

Параметр

Значение

Максимальный диаметр обрабатываемой детали мм

1250

Максимальная высота обрабатываемой детали мм

1000

Наибольшая масса обрабатываемой заготовки кг

6000

Диаметр планшайбы мм

1120

Диапазон частот вращения планшайбы об/мин

1.

25…250

Диапазон рабочих подач мм/об

0.02…10

Мощность двигателя главного привода кВт

30

Нарезание резьб и обработка конических поверхностей

По заказу

Обработка криволинейных поверхностей по копиру

По заказу

Самоцентрирующая планшайба

По заказу

Устройство подачи СОЖ

По заказу

Габариты ( LxBxH ) мм

2920x2705x4100

Масса станка кг

14800

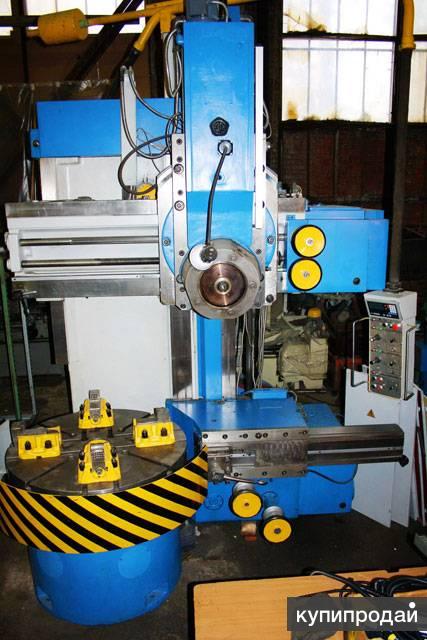

Универсальный токарно-карусельный станок с ручным управлением 1512Ф1.

300 с УЦИ

Универсальный токарно-карусельный станок с ручным управлением 1512Ф1.300 с УЦИ предназначен для производительной черновой и чистовой обработки различных заготовок из чёрных и цветных металлов.

На станке можно производить следующие работы:
  • Обтачивание и растачивание цилиндрических и конических поверхностей;
  • Протачивание торцовых поверхностей, в том числе и с постоянной скоростью резания;
  • Прорезку канавок и отрезку;
  • Сверление, зенкерование и развёртывание центральных отверстий.

Характеристики токарно-карусельного станка 1512Ф1.300

Технические данныеЗначение
Станина
Наибольший диаметр обрабатываемой детали, мм1 250
Наибольшая высота обрабатываемой детали,мм1 000
Стол. Планшайба. Привод главного движения
Диаметр планшайбы мм1 120
Наибольшая масса обрабатываемой детали, кг5 000
Пределы частот вращения планшайбы,об/мин1 - 250
Количество ступеней частот вращения планшайбы2
Регулирование частоты вращения планшайбыБесступенчатое.
Наибольший допустимый крутящий момент на планшайбе, кНм20
Мощность электродвигателя главного движения, кВт55
Поперечина
Ход поперечины, мм660
Скорость перемещения поперечины, м/мин
0,45
Верхний суппорт
Ход суппорта по горизонтали, мм775
Ход ползуна суппорта по вертикали, мм700
Наибольшее допустимое усилие резания, кН35
Наибольший угол поворота ползуна,   град.± 45
Количество позиций револьверной головки5
Суппорт боковой с коробкой подач
Ход суппорта по вертикали, мм1000
Ход ползуна по горизонтали, мм630
Наибольшее усилие резания, кН25
Количество позиций резцедержателя4
Привод подач
Пределы подач суппортов, мм/об0,03 - 12,5
Количество подач суппортов18
Скорость установочных перемещений суппортов мм/мин2 000

Отзывы о 1512Ф1.300 с УЦИ:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

Станок токарно-карусельный одностоечный ЧПУ 1512Ф1.423

Цена: по запросу
руб

Характеристики

Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С)Н
Наибольший диаметр обрабатываемой детали, мм1250
Наибольшая высота обрабатываемой детали, мм1000
Наибольшая масса обрабатываемой детали, кг4000
Предел частоты вращения шпинделя, об/мин (min)1
Предел частоты вращения шпинделя, об/мин (max)250
Мощность главного привода, кВт55
Габаритные размеры станка, длина Х ширина Х высота (мм)4545 x 3050 x 4100
Масса станка с выносным оборудованием (кг)18500
Модель ЧПУ, устанавливаемого на станкеФ5147

Сопроводительная документация

Оценки и отзывы

Паспорт на станок 1512Ф1 токарно-карусельный с УЦИ Ф5095


Состояние документа: Паспорт в электронном виде, отсканирован, проверен, готов к отправке, можно скачать в течение 30 минут после оплаты в рабочее время

Тип документации: Руководство по эксплуатации
Производитель: Седин Краснодарский станкостроительный завод, ЗАО
Год выпуска: 1977
Листов / страниц: 268 листов формата А4, А3, А2, А1
Тип файлов: DJVU
Копия: сканированная
Качество изображений: цветное, 2550*3509, 300dpi
Архиватор: WinZip
Размер архива: 97 Мб
Паспорт выложен пользователем: Administrator

Данный раздел паспорта содержит документацию только по механической части станка.
Электрооборудование и электросхемы смотрите в другом разделе.
Также вы можете найти ссылки на возможные ревизии электрооборудования к данному станку, пролистав описание до конца.

Состав документации:

1) Руководство по эксплуатации станков 1512Ф-1, 1516Ф-1 с УЦИ Ф5095, 128 листов формата А4, А3, А2:
- Назначение и область применения станков
- Состав станка
- Схема расположения узлов станков
- Спецификация органов управления
- Органы управления, их расположение на станке
- Подвесной пульт, наименование и назначение рукояток и кнопок управления
- Органы управления блока индикации Ф5095 и их назнечение
- Краткое описание конструкции станков
- Описание кинематичесокй схемы
- Кинематическая схема
- Общая компоновка
- Графики чисел оборотов
- Особенности отдельных узлов
- Чертежи и разрезы:
- Развертка коробки скоростей

- Разрез стола
- Развертка коробки подач
- Поперечина в плане
- Механизм перемещения поперечины
- Разрезы вретикального суппорта
- Разрезы бокового суппорта
- Горизонтальный и вертикальный датчики
- Смазка станка
- Схема расположения точек заливки масла
- Характеристика масел
- Описание работы системы смазки
- Схема смазки стола и коробки скоростей и спецификация
- Схема смазки бокового суппорта
- Указания по тезнике безопасности
- Чертеж ограждения
- Траснпортировка и распаковка
- Схема транспортировки станков
- Схема транспортировки тумбы под блоки Ф5095
- Установка станков
- Чертеж строительного задания станка 1516Ф-1 с УЦИ Ф5095
- Чертеж строительного задания станка 1512Ф-1, фото, качество плохое
- Подготовка к первому пуску
- Графики зависимости усилий резания, массы изделия
- Настройка и наладка станка
- Ручное перемещение вертикального суппорта, разрез
- Установка инструмента, крепление инструмента
- Эскизы оправок
- Работа на станке, установка нуля
- Режимы работы и регулирование
- Схема реулирования натяжения ремней клиноременной передачи
- Разрез шпинделя стола
- Контроль щеток электромагнитных муфт коробки скоростей и коробки подач
- Регулирование зазора винт-гайка горизонтального перемещения суппорта
- Общий вид устройства для установки щеток электромагнитных муфт
- Гайка горизонтального перемещения вертикального суппорта
- Регулирование клиньев, механизма поворота и зажима револьверной головки
- Разрез устройства для регулирования клиньев
- Разрез устройства для разгрузки направляющих поперечины
- Особенности разборки и сборки
- Паспорт станка
- Основные данные и характеристики станков
- Габарит станков и рабочего пространства 1512, 1516 в плане
- Посадочные и присоединительные базы
- Механика станков
- Ведомость комплектации 1512Ф-1, 1516Ф-1
- Свидетельство о приемке станка

2) Чертежи быстроизнашивающихся деталей (рус+англ+нем+фр+исп+пол+чеш), 140 страниц:
- Схема расположения подшипников
- Спецификация подшипников качения, 19 листов
- Спецификация чертежей, 21 лист
- Чертежи деталей, 97 чертежей формат А3:
- Механизм передачи движения на подачу: 16. 15.208 Колесо зубчатое, 16.15.210 Колесо зубчатое, 16.15.211 Вал-шестерня, 12.15.212 Колесо зубчатое, 12.15.213 Колесо зубчатое, 16.15.219 Колесо зубчатое
- Коробка скоростей: 16.21.201А Колесо зубчатое, 16.21.206Б Колесо зубчатое, 16.21.207Б Колесо зубчатое, 16.21.208А Вал-шестерня, 25.21.209А Колесо зубчатое, 25.21.210 Колесо зубчатое, 25.21.211 Колесо зубчатое, 16.21.212 Колесо зубчатое, 25.21.212 Колесо зубчатое, 25.21.213 Колесо зубчатое, 25.21.214 Колесо зубчатое, 25.21.215А Колесо зубчатое, 25.21.219 Колесо зубчатое, 25.21.220Б Колесо зубчатое, 25.21.221А Колесо зубчатое, 25.21.222Б Колесо зубчатое, 25.21.223Б Колесо зубчатое, 25.21.224А Колесо зубчатое, 25.21.225 Колесо зубчатое, 25.21.226 Колесо зубчатое, 25.21.231 Колесо зубчатое, 25.21.232 Колесо зубчатое, 25.21.238 Колесо зубчатое, 25.21.239 Колесо зубчатое
- Стол: 12.30.201 Колесо зубчатое, 12.30.202 Колесо зубчатое, 16.30.201А Венец, 16.30.204 Колесо зубчатое, 16.30.220 Колесо зубчатое
- Коробка подач: 25. 40.201А Колесо зубчатое, 25.40.202А Колесо зубчатое, 16.40.206 Колесо зубчатое, 25.40.215Б Колесо зубчатое, 25.40.386 Колесо зубчатое, 25.40.281А Колесо зубчатое, 25.40.282А Колесо зубчатое, 25.40.283Г Колесо зубчатое, 25.40.284Г Колесо зубчатое, 25.40.288В Колесо зубчатое, 25.40.289В Колесо зубчатое, 25.40.290А Колесо зубчатое, 25.40.292Б Колесо зубчатое, 25.40.295В Колесо зубчатое, 25.40.296Б Колесо зубчатое, 25.40.298Г Колесо зубчатое, 25.40.300Б Колесо зубчатое, 25.40.301Б Колесо зубчатое, 25.40.307Б Колесо зубчатое, 25.40.310А Колесо зубчатое, 25.40.311Б Колесо зубчатое, 25.40.312А Колесо зубчатое, 25.40.314Б Колесо зубчатое, 25.40.315Б Колесо зубчатое, 25.40.317Б Колесо зубчатое, 25.40.318Б Колесо зубчатое, 25.40.323Б Колесо зубчатое, 25.40.333В Колесо зубчатое, 25.40.382А Колесо зубчатое, 25.40.367А Вал-шестерня, 25.40.368Б Вал-шестерня
- Поперечина: 16.50.159 Гайка, 12.50.202 Винт ходовой, 16.50.218 Винт ходовой, 16.50.221 Колесо зубчатое
- Механизм перемещения поперечины: 16. 57.151 Колесо червячное, 16.57.201 Винт, 16.57.294 Полумуфта, 16.57.207 Полумуфта, 16.57.208 Червяк
- Суппорт боковой: 16.66.193А Гайка, 16.66.226 Колесо зубчатое, 16.66.234 Винт ходовой, 16.66.246 Колесо зубчатое, 16.66.247 Колесо зубчатое, 16.66.261 Колесо зубчатое, 16.66.263 Колесо зубчатое, 16.66.327 Винт ходовой
- Суппорт верхний: 16.650.153А Гайка, 16.650.166Б Гайка, 16.650.172 Колесо зубчатое, 16.650.202А Винт, 16.650.215 Вал-шестерня, 16.650.220 Колесо зубчатое, 16.650.244 Колесо зубчатое, 16.650.339 Колесо зубчатое, 16.650.386А Колесо зубчатое, 16.650.388А Червяк, 16.650.389А Колесо зубчатое, 16.650.396А Гайка, 16.650.399 Вал-шестерня, 16.650.400А Вал, 16.650.413 Колесо зубчатое

Дополнительная документация (нажмите на ссылку, чтобы просмотреть):
Паспорт на станок 1512Ф1 токарно-карусельный с УПУ-13М (раздел механика)
Паспорт на станок 1516Ф1 токарно-карусельный с УПУ-13М (раздел механика)
Паспорт на станок 1512Ф1 токарно-карусельный с УЦИ Ф5095 (раздел механика)
Паспорт на станок 1516Ф1 токарно-карусельный с УЦИ Ф5095 (раздел механика)
Паспорт на станок 1512Ф1. 423 токарно-карусельный с УЦИ Ф5291 (раздел механика)
Паспорт на станок 1516Ф1.423 токарно-карусельный с УЦИ Ф5291 (раздел механика)
Паспорт на электрооборудование 1512Ф1, 1516Ф1 с УПУ-13М
Паспорт на электрооборудование 1512Ф1, 1516Ф1, 1525Ф1 с УЦИ Ф5095
Паспорт на электрооборудование 1512Ф1.041, 1516Ф1.041 с Ф5095
Паспорт на электрооборудование 1512Ф1.423, 1516Ф1.423 с Ф5291
Паспорт на устройство позиционного управления УПУ-13М
Паспорт на УЦИ Ф5095 устройство цифровой индикации

Инструкции по скачиванию паспорта:
Если Вы решили скачать документацию (паспорт) на станок 1512Ф-1 токарно-карусельный с УЦИ Ф5095 - прочтите следующее.
Данный документ платный. Чтобы отправить документ в корзину нажмите на кнопку "купить", расположенную ниже этого текста. Паспорт добавится в вашу корзину. Если Вы хотите добавить в корзину еще один или несколько документов - проследуйте в соответствующую категорию и закончите пополнение корзины.
Для скачивания документации Вам необходимо перейти в Вашу корзину, нажав кнопку "показать корзину". Корзина находится в левом меню, сразу за разделом поиска паспортов. После ознакомления с выбранными документами в корзине - нажмите на кнопку "оформить заказ". Если Вы зарегистрированный пользователь - введите свои данные, либо зарегистрируйтесь.
Для оплаты за паспорт выберите предпочитаемый способ оплаты. Если вас не устраивает ни один способ оплаты, предоставленный на портале - свяжитесь с нами по электронной почте, мы поможем вам осуществить платеж. Если вы оплачиваете документацию купонами - введите номер купона в соответствующее поле. Если вы хотите вместо оплаты совершить обмен - напишите нам, указав номер заказа и краткое описание предлагаемой вами документации.
Внимательно проверьте введенные данные и нажмите "подтвердить заказ". После прохождения процедуры подтверждения оплаты заказа, на электронный адрес указанный Вами при регистрации придет ссылка, нажав которую Вы сможете скачать паспорт.
Если у Вас все равно возникли трудности со скачиванием или вопросы - проследуйте в раздел главного меню "Помощь по сайту".

Удачного скачивания! И не забывайте оставлять отзывы о скачанных паспортах на оборудование - нам важно ваше мнение!

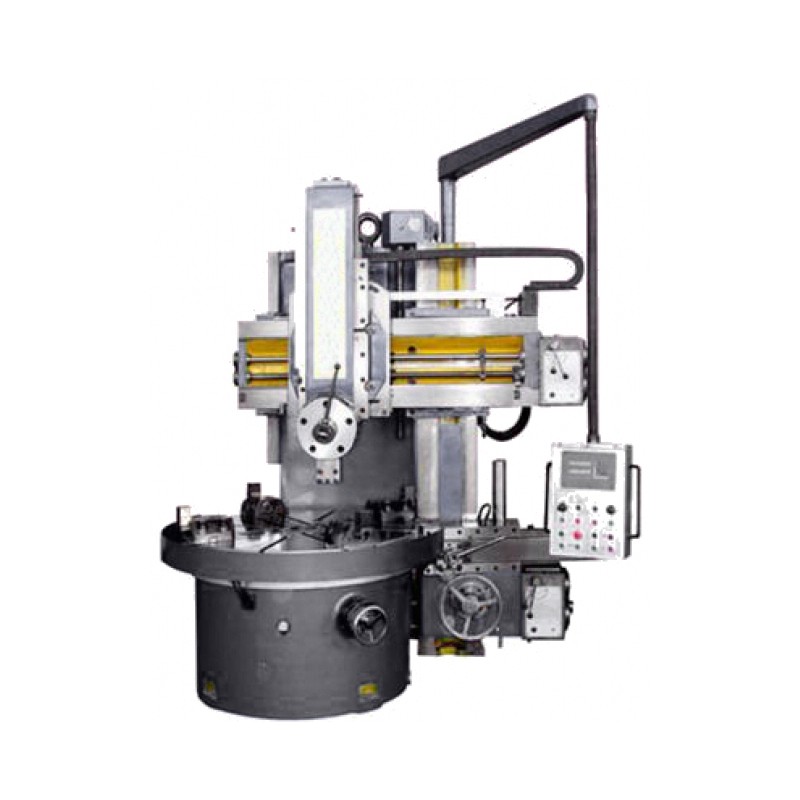

Токарно-карусельный станок DMTG C5112 с УЦИ (аналог 1512Ф1)

Токарно карусельный станок DMTG C5112 с УЦИ с одной стойкой предназначен для черновой и чистовой обработки деталей из черных и цветных металлов в единичном и серийном производстве.

Станок этой серии позволяет производить обработку простых и сложных деталей с обеспечением стабильной точности в сочетании с широкими технологическими возможностями.

Кинематика станка позволяет производить наружное и внутреннее точение цилиндрических и конических поверхностей, точение торцевых поверхностей, сверление, зенкерование и развертывание отверстий в оси детали. Узлы станка в линейном направлении перемещаются по направляющим скольжения с приводом от шариковинтовой пары.

На приводы осей X/Z установлены сервомоторы. Плоскостность стола - 0,03 мм, торцевое биение стола - 0,025 мм, радиальное биение стола - 0,03 мм. Электрическая часть станка отличается высокой надежностью. Габариты и конструкция станка обеспечивают легкость в работе и обслуживании.

Производитель: Dalian Guofeng Machine Tools Co., Ltd, КНР.


Технические характеристики станка токарно-карусельного DMTG C5112 с УЦИ

ХарактеристикаЗначение
Макс. диаметр точения, мм1250
Диаметр стола, мм1000
Макс. вес детали, т3.2
Макс. высота детали, мм1000
Частота вращения стола, об/мин6.3-200
Кол-во скоростей стола16
Макс. крутящий момент на столе, кНм17.5
Макс. крутящий момент двигателя подач, Нм22
Вертикальный суппорт
- Рабочие подачи, мм/мин0,8-86
- Холостой ход, м/мин1,8
- Регулирование подачибесступенчато
- Макс. усилие, кг2000
- Горизонтальный ход, мм700
- Вертикальный ход ползуна, мм650
Размер инструментальной секции, мм30x40
Ход траверсы, мм900
Скорость перемещения траверсы, м/мин0,66
Мощность главного привода, кВт22
Габариты станка (ДхШхВ), мм2277х2540х3403
Вес DMTG C5112 C5112 станка, кг9500

Стандартная комплектация

  • комплект установочных башмаков;
  • комплект кулачков (4шт.)
  • токарная оправка -1шт;
  • Устройство цифровой индикации (УЦИ)
  • комплект ЗиПа;
  • комплект эксплуатационной документации на русском языке по механической и электрической части.

Дополнительная комплектация

  • Защита направляющих
  • Полностью закрытая рабочая зона
  • 6-ти позиционная автоматическая револьверная головка
  • Автоматическая система измерения инструмента
  • Боковой суппорт

Срок поставки: 3-5 месяцев

Порядок оплаты: 60%!п(MISSING)редоплата, 30%!п(MISSING)о готовности на заводе-изготовителе, 10%!п(MISSING)осле подписания акта передач.

Токарно-карусельный станок 1512 - Поставки станков

Среди общего числа оборудования часто встречаются агрегаты для обработки крупных деталей тел вращения. Токарно-карусельный станок 1512 достаточно распространенная модель на многих предприятиях, где требуется изготовление массивных заготовок из черного и цветного металла. На станке производят чистовую и черновую обработку конических и цилиндрических, торцовых поверхностей, как наружных, так и внутренних методом обточки, расточки, сверления и т.д.

Особенности конструкции

  • Наличие двух суппортов: вертикального и горизонтального, значительно увеличивают функциональные возможности станка.
  • Дополнительные устройства допускают производить нарезание резьбы, обточку фасонных поверхностей, обработку по упорам и другие работы.
  • Жесткость станины и большая мощность двигателя главного движения позволяют вести производительную работу на высоких скоростях.
  • Исполнение поверхности рабочего стола в горизонтальной плоскости упрощает крепление и выверку обрабатываемой детали.
  • Вертикальный суппорт поворачивается на определенный угол, тем самым обеспечивается точение конусных плоскостей.
  • Защитные кожуха предотвращают вылет стружки из зоны резания.
  • Подвижный пульт управления смонтирован на гибком рукаве.
  • Горизонтальная поперечина перемещается по вертикальным направляющим с четкой фиксацией требуемого положения.
  • Достаточная конструкция оборудования обеспечивает нагрузку на стол до 3200 кг.
  • Класс точности нормальный по ГОСТ 8-77.

Виды производимых операций:

  • наружное точение цилиндрических и конических плоскостей;
  • внутренняя расточка цилиндрических и конусных поверхностей;
  • обточка торцевых поверхностей;
  • изготовление канавок на плоской и боковой части заготовки;
  • обработка осевым инструментом методом сверления, нарезания резьбы, развертывания.

Варианты модификаций:

  • 1512, 1512-2, 1512.300 - станок универсальный с ручным управлением;
  • 1512Ф1, 1512ПФ1, 1512Ф1.300 - с устройством цифровой индикации;
  • 1512Ф3, 1512МФ4 - с числовым программным управлением.

Маркировка: 1 - вид станка (токарный), 5 - карусельная группа, 12 - указывает наибольший диаметр заготовки (1250 мм), Ф1 (Ф11) - с УЦИ, Ф3 (Ф4) - комплектуется системой числового программного управления.

Технические характеристики

Наибольший диаметр обрабатываемого изделия, мм 1250
Высота изделия, мм 1000
Диаметр планшайбы, мм 1120
Максимальная масса изделия, кг 3200
Перемещение вертикального суппорта, мм:
в горизонтальном направлении 775
в вертикальном направлении 700
Перемещение бокового суппорта, мм:
вертикальное 630
горизонтальное 1000
Ход поперечины, мм 660
Угол поворота вертикального суппорта, град ±45
Количество оборотов планшайбы, мин-1 5-250
Сечение державки резца, мм 25х40
Число скоростей планшайбы и подач суппортов 18
Подачи суппортов (вертикальные, горизонтальные), мм/об 0,03-12,5
Мощность двигателя, кВт 30
Габаритные размеры (длина/ширина/высота), мм 2750/2975/4100
Общая масса, кг 16500

Состав 1512:

  1. Станина;
  2. Планшайба;
  3. Вертикальный суппорт;
  4. Ограждение планшайбы;
  5. Боковой суппорт;
  6. Поперечина;
  7. Коробка подач вертикального суппорта;
  8. Агрегат смазки;
  9. Коробка подач бокового суппорта;
  10. Пульт управления;
  11. Коробка скоростей.

Описание узлов станка

Обрабатываемая заготовка крепится зажимными кулачками на поверхности рабочего стола, который установлен на прецизионных подшипниках качения. Вращение шпинделю передается от электродвигателя мощностью 30кВт через коробку скоростей, которая обеспечивает 18 режимов оборотов планшайбы.

Инструментальная система представляет из себя револьверную поворотную головку с пятью гнездами, расположенную на вертикальном суппорте, и четырех позиционный держатель на горизонтальном суппорте. В каждую позицию устанавливается отдельный инструмент. Для точения плоской и боковой поверхности используют резцы, а для осевой обработки по центру применяются сверла, метчики, развертки.

Коробки подач обоих суппортов схожи по конструкции. Они передают каждому рабочему органу 18 режимов движения, при этом коробка вертикального суппорта расположена у торца траверсы, а горизонтального - около самого корпуса. Ускоренный ход осуществляется от отдельного привода.

Управление рабочими процессами осуществляется электрооборудованием, которое включает в себя двигатели, электрошкаф, аппаратуру, систему конечных выключателей, подвесной пульт.

Производство токарно-карусельных станков

При изготовлении карусельных станков используем современные комплектующие. По желанию заказчика, а так же для удобства управления и контроля за работой, станки 1512 выпускаются с устройством цифровой индикации (УЦИ). Такие модели получили обозначение 1512Ф1.

Все направляющие качественно отшлифованы, а при необходимости, шабрятся вручную. Механические узлы комплектуются современными подшипниками и ШВП, монтируются шестерни, валы, муфты и другие элементы. Устройство смазки и гидроаппаратуру устанавливаем по согласованию с заказчиком или по характеристикам, указанным в технической документации.

На станки с числовым программным управлением устанавливаются системы отечественных или импортных производителей: Балт-Систем, SIEMENS, FANUC, HEIDENHAIN и другие.

Обслуживание и сервис

При поставке станков карусельных проводим пусконаладочные работы и монтаж оборудования на территории покупателя. Во время запуска и испытаний, обучаем персонал заказчика по устройству и эксплуатации станка. Приемка включает в себя следующие мероприятия:

  • внешний осмотр объекта;
  • соответствие требованиям, указанным в техническом задании;
  • проверка на комплектность;
  • запуск в холостом режиме и проверка по геометрическим параметрам;
  • изготовление тестовых деталей с замером на точность и качество полученной поверхности.

В случае обнаружения замечаний в работе станка в период гарантии, мы устраняем выявленные неполадки своими силами и за свой счет. Выезжает технический специалист для осмотра и определения характера повреждений. Меняются неисправные детали и запчасти по механике, электрике, гидравлике и т.д.

После гарантийного срока, по отдельному соглашению мы продолжим консультации, обслуживание и техническое сопровождение оборудования. Специалисты сервисной службы в кратчайшие сроки прибудут к заказчику и примут все меры для устранения неисправностей.

Мы производим и предлагаем своим заказчикам токарно-карусельные станки следующих марок и исполнений:

  • ручное управление: 1512, 1516, 15125, 1Л532, 1532;
  • с устройством цифровой индикации: 1512Ф1, 1516Ф1, 1525Ф1;
  • управление системой ЧПУ: 1512Ф3, 1516Ф3, 1525Ф3.

Кроме данных моделей, можем провести ремонт станков 1510, 1531, 1541, 1553, 1М557 и другие.

Стоимость и условия покупки

Чтобы купить токарно-карусельный станок 1512, позвоните нам по телефону +7(4852) 66-40-25, отправьте письмо на электронную почту: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. или сделайте запрос на сайте. Цена и срок поставки зависят от комплектации и исполнения. Компания предоставляет гарантию 12 - 18 месяцев на новый станок и после ремонта. По отдельному соглашению производим монтаж и доставку оборудования до заказчика.

1512Ф1. Токарно-карусельный станок с УЦИ. Схема станка.


Bobcat Skid Steer PDF Руководство по обслуживанию

Bobcat logo

Bobcat Skid Steers PDF инструкции Скачать бесплатно

Руководство по эксплуатации

ЗаголовокРазмер файлаСсылка для скачивания
Каталог навесного оборудования Bobcat.pdf10,1MbЗагрузить
Bobcat AL350 Технические характеристики PDF.pdf1,3MbЗагрузить
Bobcat 753.PDF28,7MbЗагрузить
Bobcat 753 Технические характеристики PDF.pdf288,4kbЗагрузить
Bobcat 853 Руководство оператора.pdf12,7MbЗагрузить
Bobcat Battery Reference Guide.pdf226,5 КБЗагрузить
Bobcat Engine Руководство по обслуживанию Kubota PDF. pdf20.1MbЗагрузить
Bobcat Loader A770 Руководство по техническому обслуживанию.rar6,6MbЗагрузить
Bobcat Loader T190 Руководство по техническому обслуживанию.rar4,8 МБЗагрузить
Bobcat OTDR Руководство VD.pdf1,9MbЗагрузить
Bobcat S 150 Техническое обслуживание.rar3.2MbЗагрузить
Bobcat S 220 Руководство по эксплуатации.RAR4,7MbЗагрузить
Bobcat S 250 Руководство по эксплуатации.rar4.6MbЗагрузить
Bobcat S 530 Руководство по эксплуатации.rar9,6MbЗагрузить
Bobcat s300 сервис мануал pdf.pdf2,8 МБЗагрузить
Bobcat Skid Steer 450-453-BICS-SM Руководство по техническому обслуживанию PDF.PDF119,4MbЗагрузить
Bobcat Skid Steer 743 Руководство по эксплуатации PDF. pdf6MbЗагрузить
Bobcat Skid Steer 753 Руководство по техническому обслуживанию.pdf28,7MbЗагрузить
Bobcat Skid Steer 773 Руководство по ремонту и техобслуживание.pdf39,1MbЗагрузить
Bobcat Skid Steer 873 Руководство по ремонту PDF.PDF40,4MbЗагрузить
Bobcat Skid Steer S130 Руководство по техническому обслуживанию PDF.pdf4,8 МБЗагрузить
Bobcat Skid Steer S150 Turbo Руководство по техническому обслуживанию PDF.pdf4,3MbЗагрузить
Bobcat Skid Steer S175 Руководство по техническому обслуживанию PDF.pdf52MbЗагрузить
Bobcat Skid Steer S185 Руководство по эксплуатации PDF.PDF8,6MbЗагрузить
Bobcat Skid Steer S185 Turbo Руководство по техническому обслуживанию PDF.pdf52MbЗагрузить
Bobcat Skid Steer S205 Руководство по эксплуатации PDF. pdf5.2MbЗагрузить
Bobcat Skid Steer S220 Руководство по техническому обслуживанию PDF.pdf32MbЗагрузить
Руководство по ремонту мини-погрузчика Bobcat (модели 741-742-743-742b-743b-743ds-7434s) PDF.PDF28,8MbЗагрузить
Bobcat T2556 Гидравлическая схема PDF.pdf250,6 КБЗагрузить
Bobcat T35120SL Гидравлическая схема PDF.pdf2,6 МбЗагрузить
Bobcat Trainnig Part 2.pdf2MbЗагрузить
Bobcat Utility Vehicle 2200D Руководство по эксплуатации PDF.PDF1,8MbЗагрузить
Колесный погрузчик Bobcat T35120SL Руководство по эксплуатации PDF.pdf2,7MbЗагрузить
Cargador Compacto Bobcat S-185.pdf5,7MbЗагрузить
Руководство Uso a Bobcat 751 753 763 773 773th PDF.pdf23,1MbЗагрузить
Руководство Uso Bobcat PDF. PDF6.3MbЗагрузить

Каталог запасных частей Bobcat PDF Загрузить бесплатно

ЗаголовокРазмер файлаСсылка для скачивания
Bobcat 2225 WHP 05-06 Каталог запчастей.2 PDF.pdf8MbЗагрузить
Bobcat Список запчастей PDF.pdf3.9MbЗагрузить
Bobcat Skid Steer 751 Руководство по запчастям PDF.PDF4,8 МБЗагрузить
Bobcat Skid Steer 753G Master Parts Руководства по каталогу.pdf30,8MbЗагрузить
Bobcat Skid Steer 773 Инструкция по запчастям PDF.pdf39,5MbЗагрузить
Bobcat Skid Steer 853 F Руководство по запчастям PDF.pdf6,6MbЗагрузить
Bobcat Skid Steer 863G Руководство по запчастям PDF.PDF12,2MbЗагрузить
Bobcat Skid Steer 963 Инструкция по запчастям PDF. pdf4,8 МБЗагрузить
Bobcat Skid Steer S250 Руководство по запчастям PDF.pdf21,7MbЗагрузить
Bobcat Skid Steer T190 Руководство по запчастям PDF.pdf6,9MbЗагрузить

Bobcat Экскаваторы PDF руководства Скачать бесплатно

ЗаголовокРазмер файлаСсылка для скачивания
Bobcat 442 Мини-экскаватор Руководство по техническому обслуживанию PDF.PDF56,4MbЗагрузить
Bobcat Excavator 325-328 Руководство по техническому обслуживанию PDF.pdf6.2MbЗагрузить
Bobcat Экскаватор 444 Технические характеристики PDF.pdf1,7 МбЗагрузить
Bobcat Excavator E32 Руководство по техническому обслуживанию PDF.pdf13,1MbЗагрузить

Bobcat Электрические схемы

ЗаголовокРазмер файлаСсылка для скачивания
Bobcat Cargador (Серия G) Sistema eléctrico. PDF8,3MbЗагрузить

Бренд BOBCAT

BOBCAT S300

Когда концепция погрузчика с бортовым поворотом была полностью разработана, и все большее число клиентов находило новые и новые способы использования этой машины, компания решила предоставить автомобилю новые функции. Получив новое имя, новый логотип, новую цветовую схему, погрузчик Melroe стал новой машиной — машиной, которая покорит успех во всем мире.

Производители задались вопросом, как лучше позиционировать новую машину? Новый вилочный погрузчик идеально подходил для использования на удобрениях и молочных фермах, поэтому погрузчики остановились в белом для окраски кузова, что было связано с чистотой и дезинфекцией.

Чтобы найти лучшее и уникальное имя для погрузчика, они обратились к словарю, сортируя имена разных животных: лев, тигр, ягуар, пантера и, в конце концов, рысь. В словаре дано описание рыси (по-английски «bobcat»), которое звучало как «сильное, быстрое, ловкое животное». «Эврика! Так появился бренд Bobcat.

История BOBCAT
  • Изначально , а название BOBCAT впервые прозвучало в 1962 году, так называемая одна из моделей погрузчика. Компания приобрела популярность в основном благодаря первому мини-погрузчику, изобретенному почти 50 лет назад в США для механизации трудоемких погрузочно-разгрузочных работ на фермах.
  • В 1977 году техника Bobcat впервые появилась на рынке СССР, в основном малогабаритные универсальные машины.
  • В 1991 году официальный эксклюзивный дилер американской компании Melroe, Scott-European Corporation, открыл первый московский дилерский центр Техноплаза.
  • С 1995 по июль 2007 года Bobcat был подразделением компании Ingersoll-Rand, в настоящее время принадлежащей южнокорейской компании Doosan Infracore.

В перечень производимого оборудования входят: компактные экскаваторы, погрузчики, бульдозеры и другое гидравлическое оборудование.

BOBCAT линейка

Вибратор-компактор BOBCAT: BOBCAT BC110 BOBCAT BC110 BOBCAT BC70 BOBCAT BC90 BOBCAT BCR70

Гусеничные погрузчики BOBCAT: BOBCAT MT50

Фронтальные погрузчики BOBCAT: BOBCAT AL275 BOBCAT AL440 (4) BOBCAT AL350 BOBCAT AL440

BOBCAT AL440

BOBCAT мини-погрузчики: BOBCAT 453 BOBCAT 463 BOBCAT 553 BOBCAT 751 BOBCAT 753 BOBCAT 763 BOBCAT 773 BOBCAT 773TH BOBCAT 773 BOBCAT 863 BOBCAT 864 BOBCAT 873 BOBCAT 963 BOBCAT A220 BOBCAT A300 BOBCAT S100 BOBCAT S130 BOBCAT S150 BOBCAT S160 BOBCAT S160 BOBCAT S160 Turbo BOBCAT S175 BOBCAT S185 BOBCAT S185 Turbo BOBCAT S205 BOBCAT S220 BOBCAT S250 BOBCAT S300 BOBCAT T190 BOBCAT S330 BOBCAT S70 BOBCAT T110 BOBCAT T140 BOBCAT T190 BOBCAT T200 BOBCAT T250 BOBCAT T300 BOBCAT T320 BOBCAT T2556

Телескопические погрузчики BOBCAT:

BOBCAT T2556 BOBCAT T2566 BOBCAT T3071

BOBCAT T3093 BOBCAT BOBCAT T3093CD T3093S BOBCAT T40140 BOBCAT T40170

BOBCAT BOBCAT TD40150 V518 BOBCAT BOBCAT V623 V623 FL

Уплотнитель грунта BOBCAT : BOBCAT BR72

Гусеничный экскаватор BOBCAT: BOBCAT 442R

BOBCAT мини-экскаваторы: BOBCAT 311 BOBCAT 319 BOBCAT 316 BOBCAT 319 BOBCAT 320 BOBCAT 320C BOBCAT 320D BOBCAT 320G BOBCAT 320T BOBCAT 321 BOBCAT 322 BOBCAT 322D BOBCAT 322G BOBCAT 323 BOBCAT 325D BOBCAT 325 BOBCAT 325C BOBCAT 325D BOBCAT 325G BOBCAT 328 BOBCAT 328C BOBCAT 328D BOBCAT 328G BOBCAT 328T BOBC 246 BBCC 3256 331B 906 BOBC 326 163 BOBC 326 245 B5C 331 B5B 331 532 BBC 306 331 B 166 331 B6B 3256 331 B6 331 B 161 331 B5 331 331 B5 331 331 B6 331 B 163 331 B1 BOBCAT 331G BOBCAT 334 BOBCAT 334C BOBCAT 334D BOBCAT 334G BOBCAT 335 BOBCAT 335G BOBCAT 337 (2) BOBCAT 337 BOBCAT 907 024 BBCC 906 906 246 BOBCAT 6 BATC 906 246 BATC 6 BOBCAT 907 246 B6C 906 246 BOBCAT 906 540 B6C 906 246 BOBCAT 907 B6 B6C 906 246 B6 B6C 906 246 B6 B6C 906 5S B6C6S B6C6S B650 B6C650C5S650650 B6C B650 B6C B650 B6C650C650650 B6C650650 B6C650650C B6C650650 B6C650650 B6C650650650 B6C650650650650650610 BOBCAT 903 B3 B6 B6 341G BOBCAT 418 BOBCAT 425 BOBCAT 435 (6) BOBCAT 425ZHS BOBCAT 428 BOBCAT 428 ZTS BOBCA Т 430 BOBCAT 430 ЖС BOBCAT 430AG BOBCAT 430г BOBCAT 430HAG BOBCAT 435 BOBCAT 435 ЖС BOBCAT Е32 BOBCAT 435 ЗТС BOBCAT 435G BOBCAT 442 BOBCAT 444 BOBCAT E08 BOBCAT Е10 BOBCAT Е32 BOBCAT Е35 BOBCAT B100 BOBCAT E55W BOBCAT E60

Экскаваторы-погрузчики BOBCAT: BOBCAT B100 BOBCAT B100 Turbo BOBCAT B250 BOBCAT B300

, 9 Руководство по обслуживанию экскаваторов Doosan Free Download

История компании началась в 1896 году, когда Пак Сон Джик открыл свой небольшой магазин в Сеуле. В 1946 году его преемник Пак-дю-Биюнг дал фирме новое название — Doosan. Вот как современный История Doosan Infracore началась. Небольшая южнокорейская компания Doosan постепенно превратилась в крупную мировую компанию с головным офисом в Сеуле, заводами и офисами по всему миру. На На данный момент Doosan является крупнейшим южнокорейским производителем вилочных погрузчиков, строительной техники, станков с ЧПУ, а также производит бронетехнику, ракетные комплексы и торпедные детали для национальных армия.

Производство собственных двигателей Doosan было начато в 1958 году. В 1975 году линия по производству двигателей среднего размера была лицензирована по лицензии MAN, а в 1979 году — малые производственные мощности, лицензированные ISUZU. С 1985 года компания разработала собственную продукцию.

С приобретением Daewoo Heavy Industries & Machinery в апреле 2005 года, Doosan начал новое строительство рынок техники и двигателей.После этого все оборудование стало поставляться на рынок под двойным брендом Doosan-Daewoo, призванным обеспечить преемственность. После основной задачи двойного бренда был выполнен — ​​потребители должны были привыкнуть к новому названию и убедиться, что курс и политика компании остались неизменными — в начале 2007 года Doosan Infracore перешел на единый бренд — Doosan.

В 2006 году Doosan Heavy Industries and Construction и Doosan Mecatec подписали долгосрочное лизинговое соглашение об аренде 110 гектаров земли во Вьетнаме, что позволило расширить мир производственная сеть.Весной 2009 года Doosan Heavy Industries Vietnam, дочерняя компания южнокорейской компании Doosan Heavy Industries and Construction, открыла новый завод во Вьетнаме в Стоимость. Он занял достойное место в обширной сети предприятий компании по всему миру.

В 2007 году Doosan приобрела три подразделения крупнейшей американской компании Ingersoll-Rand Company Ltd., в том числе всемирно известного производителя строительной техники Bobcat. Приобретение Bobcat , мировой лидер по производству мелкой строительной техники, увеличил продажи группы Doosan в том же год примерно до 7 долларов. 4 миллиарда, и компания переместилась с 19 на седьмое место в рейтинге мировых производителей.

В настоящее время Doosan Group продает непрофильные активы, чтобы ускорить процесс преобразования в холдинг и укрепить свои позиции на рынке строительной техники. После Все, теперь Doosan производит широкий ассортимент продукции — от продуктов питания и напитков до двигателей, тяжелого оборудования и силовых установок. В 2006 году было объявлено, что материнская компания Doosan будет преобразован в холдинговую компанию, которая должна быть завершена до 2010 года.Таким образом, компания стремится изменить основное направление своей деятельности, сместив акцент с производства пищевых продуктов на тяжелую технику. Например, в середине 2009 года Doosan продала свое подразделение по производству алкоголя и упаковочное подразделение Doosan Techpak.

Doosan Group включает 15 филиалов, в том числе Doosan Heavy Industries & Construction, ведущего производителя энергетического оборудования в Южной Корее, и Doosan Infracore, ведущего производитель строительной техники и двигателей. Кроме того, Doosan Infracore Corporation имеет крупные заводы в Южной Корее, Бельгии и Китае, сеть офисов продаж и дилеров. по всему миру. Годовой оборот Doosan Infracore Inc. сейчас составляет 11 миллиардов долларов.

В результате преобразований Doosan последовательно реализует стратегию достижения лидерства в своем сегменте в 21-м веке и рассчитывает стать третьим по величине производителем в мире строительные машины и оборудование к 2012 году после Caterpillar и Komatsu (см .: PDF-документация по грузовому автомобилю Komatsu ) с годовым объемом продаж в 12 миллиардов долларов.

— все, что нужно знать о схеме подключения

Что такое схема подключения?

Электрическая схема — это простое визуальное представление физических соединений и физической схемы электрической системы или цепи. Он показывает, как электрические провода связаны между собой, а также показывает, где устройства и компоненты могут быть подключены к системе.

Когда и как использовать схему соединений

Используйте монтажные схемы, чтобы помочь в создании или изготовлении схемы или электронного устройства.Они также полезны для ремонта.

DIY энтузиасты используют схемы электрических соединений, но они также распространены в строительстве дома и ремонте автомобилей.

Например, домашний строитель захочет подтвердить физическое расположение электрических розеток и осветительных приборов, используя схему электрических соединений, чтобы избежать дорогостоящих ошибок и нарушений строительных норм и правил.

Как нарисовать принципиальную схему

SmartDraw поставляется с готовыми шаблонами электрических соединений. Настройте сотни электрических символов и быстро добавьте их в свою электрическую схему.Специальные ручки управления вокруг каждого символа позволяют быстро изменять их размер или поворачивать их по мере необходимости.

Чтобы нарисовать провод, просто нажмите на опцию Draw Lines в левой части области рисования. Если вы щелкнете правой кнопкой мыши по линии, вы можете изменить цвет или толщину линии и добавить или удалить стрелки по мере необходимости. Перетащите символ на линию, и он вставится и встанет на место. После подключения он останется подключенным, даже если вы перемещаете провод.

Если вам нужны дополнительные символы, щелкните стрелку рядом с видимой библиотекой, чтобы открыть раскрывающееся меню, и выберите Больше .Вы сможете искать дополнительные символы и открывать любые соответствующие библиотеки.

Нажмите на Установите переходы линии в SmartPanel, чтобы показать или скрыть переходы линии в точках пересечения. Вы также можете изменить размер и форму ваших линий хмеля. Выберите Показать размеры , чтобы показать длину ваших проводов или размер вашего компонента.

Нажмите здесь, чтобы прочитать полное руководство SmartDraw о том, как рисовать принципиальные схемы и другие электрические схемы.

Чем схема подключения отличается от схемы?

Схема показывает план и функцию электрической цепи, но не касается физической схемы проводов. Электрические схемы показывают, как соединяются провода и где они должны находиться в реальном устройстве, а также физические соединения между всеми компонентами.

Чем электрическая схема отличается от графической?

В отличие от графической схемы, схема соединений использует абстрактные или упрощенные формы и линии для отображения компонентов. Наглядные диаграммы часто представляют собой фотографии с этикетками или подробные чертежи физических компонентов.

Стандартные символы монтажной схемы

Если линия, касающаяся другой линии, имеет черную точку, это означает, что линии соединены.Когда несвязанные линии показаны пересекающимися, вы увидите переход строки.

Большинство символов, используемых на электрической схеме, выглядят как абстрактные версии реальных объектов, которые они представляют. Например, переключатель будет разрывом в линии с линией под углом к ​​проводу, как выключатель света, который можно включать и выключать. Резистор будет представлен серией заглушек, символизирующих ограничение тока. Антенна — это прямая линия с тремя маленькими линиями, разветвляющимися на ее конце, очень похожая на настоящую антенну.

  • Провод, токопроводящий
  • Предохранитель, отключите, когда ток превышает определенное значение
  • Конденсатор, используемый для хранения электрического заряда
  • Тумблер, останавливает ток при открытии
  • Кнопочный переключатель, мгновенно пропускает ток при нажатии кнопки, прерывает ток при отпускании
  • Аккумулятор, накапливает электрический заряд и генерирует постоянное напряжение
  • Резистор, ограничивает протекание тока
  • Провод заземления, используемый для защиты
  • Автоматический выключатель, используемый для защиты цепи от перегрузки по току
  • Индуктор, катушка, которая генерирует магнитное поле
  • Антенна, передает и принимает радиоволны
  • Сетевой фильтр, используемый для защиты цепи от скачка напряжения
  • Лампа, генерирует свет при прохождении тока через
  • Диод, позволяет току течь в одном направлении, указанном стрелкой или треугольником на проводе
  • Микрофон, преобразует звук в электрический сигнал
  • Электродвигатель
  • Трансформатор, изменяет переменное напряжение с высокого на низкое или наоборот
  • Наушники
  • Термостат
  • Электрическая розетка
  • Распределительная коробка

Примеры электрических соединений

Лучший способ понять электрические схемы — взглянуть на некоторые примеры электрических схем.

Нажмите на любую из этих электрических схем, включенных в SmartDraw, и отредактируйте их:

Просмотрите всю коллекцию SmartDraw примеров схем и шаблонов

,

Б / у Краснодар 1512F1 на продажу в России
