Дисковые пилорамы: обзор, технические характеристики, выбор

Пилорама, словно мощный гигант, буквально за несколько минут превратит неотесанный и грубый кусок дерева в различные заготовки необходимых размеров. Первые прототипы такого устройства появились еще в древние времена. Тогда человеку приходилось прикладывать невероятные усилия, чтобы приручить окружающий мир и заставить его приносить пользу. Сегодня же дела обстоят намного проще: погрузил брус или бревно на транспортер, нажал кнопку и получил обработанную древесину.

Виды пилорам

Современный рынок деревообрабатывающих механизмов предлагает следующие виды пилорам:

  • шинные;
  • ленточные;
  • дисковые.

На первом месте по популярности в этом списке стоят дисковые пилорамы. Причина этого - легкость в управлении, высокая производительность и длительный срок эксплуатации. К тому же их стоимость нельзя назвать высокой. Впрочем, ленточные и шинные пилорамы - такие же хорошие агрегаты, как и дисковые, только их производительность немного ниже. Конструкция этих пилорам более сложная, что и послужило причиной их более высокой стоимости.

Предназначение

Пилорама дисковая - оборудование, необходимое для продольного распила бревен и других пиломатериалов. Назначение и характеристики этого устройства позволяют проводить изменения в геометрической форме пиломатериалов. Однако качество такой пилорамы не позволит выполнить работы по обработке поверхностей - только деление первоначальной заготовки на отдельные части.

Приобретать устройство стоит в первую очередь тем, кто планирует начать собственное дело по переработке древесины. Как показывают отзывы, данный вид услуг на сегодняшний день весьма востребован. Довольно дорогостоящее оборудование, а также его обслуживание быстро окупятся в условиях интенсивного использования.

Характеристики и особенности

Технические данные во многом определяют возможности использования данного оборудования для создания пиломатериалов. При подборе дисковой пилорамы технические характеристики следует рассмотреть максимально подробно и обратить внимание на некоторые нюансы:

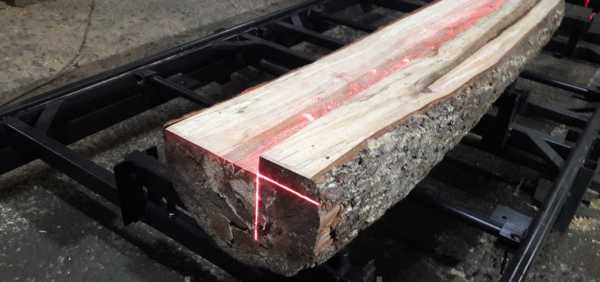

  1. В зависимости от того, какие габаритные размеры у установленного стола, определяется максимальная длина подаваемых заготовок. В том случае, если основная часть бревна будет в свободном весе, оно будет подаваться неправильно.
  2. Также следует учитывать максимальный диаметр диска для резания - посадочный диаметр обычно стандартный, но случаются и отклонения по данному показателю.
  3. Максимальный диаметр бревна. Показатель станка имеет ограничения по диаметру бревна. При рассмотрении горизонтальной дисковой пилорамы имеются ограничения по применению, заключающиеся в мощности установленного двигателя и диаметре пилы. Вертикальный вариант исполнения ограничивается высотой стоек.
  4. Частота оборотов электродвигателя. Этот показатель может регулироваться в некоторых случаях при помощи привода. Современные пилорамы с дисками углового пиления комплектуются двигателями. Они имеют функцию изменения частоты оборота выходного вала.

Далее представлен небольшой обзор дисковых пилорам с их характеристиками и фото.

Там, где нет электричества

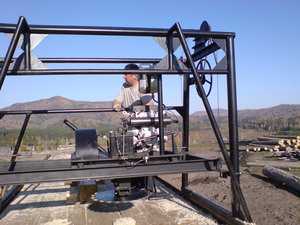

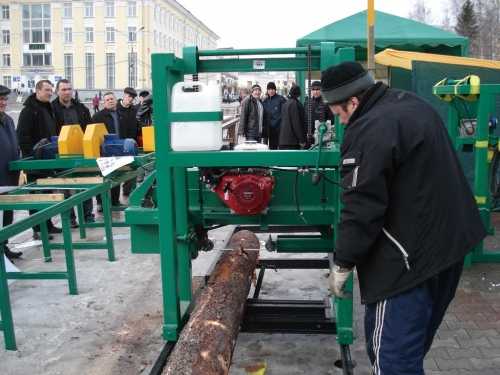

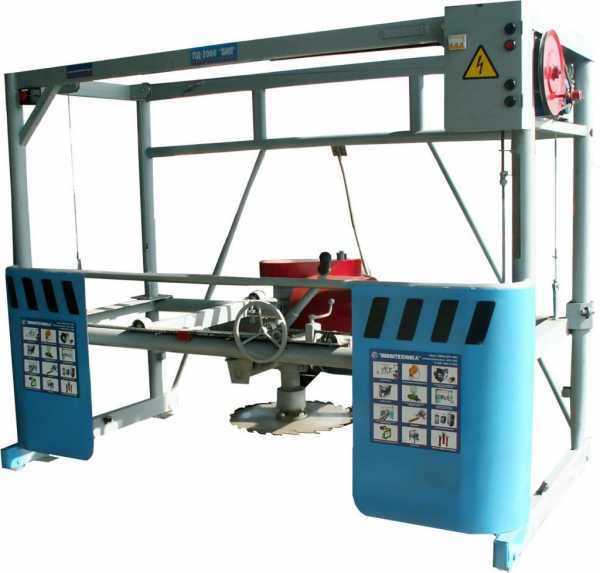

«ПД-2000 Буран» - дисковая углоповоротная пилорама, оснащенная бензиновым двигателем РМ3-640-34 с мощностью 34 л. с. (25,35 кВт). Она предназначена для распиловки круглых бревен и заготовок на все виды пиломатериалов – брусок, брус, доску обрезную и необрезную и т. д.). Обрезной пиломатериал можно получать благодаря переворотам пилы на 90 градусов.

Среди преимуществ и особенностей этой дисковой бензиновой пилорамы можно отметить следующие:

  1. Малые эксплуатационные затраты.
  2. Нет узлов привода, которые существенно зависят от температуры окружающей среды.
  3. Распил можно производить в обе стороны благодаря дисковой пиле диаметром 560 мм.
  4. Бензиновый двигатель позволяет работать в районах со слабой электрификацией или непосредственно на делянке.
  5. При распиловке бревно не кантуется, параметры пилорамы при этом позволяют получать пиломатериалы с идеальной геометрией.
  6. В силу надежности режущего элемента агрегат позволяет работать с труднообрабатываемыми материалами – с высокой плотностью, смолистыми и богатыми сучками. По мере износа производится замена диска.
  7. Несложная транспортировка и быстрый монтаж - следствие сравнительной компактности и простоты принципов работы.
  8. Используются элементы привода российского производства: подшипники, двигатели, ремни и другие доступные детали.
  9. Простота в ремонте - отсутствуют сложные узлы и детали, элементы рамы изготовлены из доступного, стандартного металлопроката.

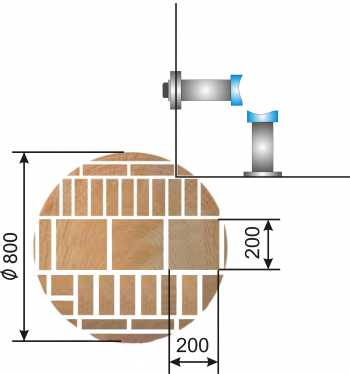

Характеристики дисковой поворотной пилорамы «Буран»:

  • диаметр распиливаемого бревна: 800 мм;
  • длина обрабатываемого бревна: 6500 мм;
  • диаметр дисковой пилы (внешний и внутренний): 560/50 мм;
  • производительность по необрезной доске 50 мм: 10-12 смен/м3;
  • максимальная глубина пропила: 200 мм.

Для палетной доски и бруса

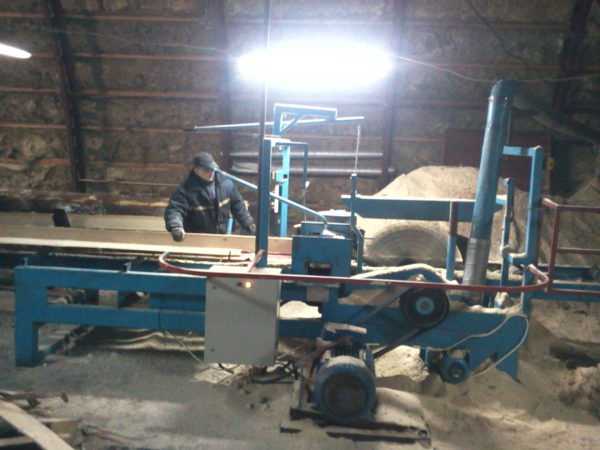

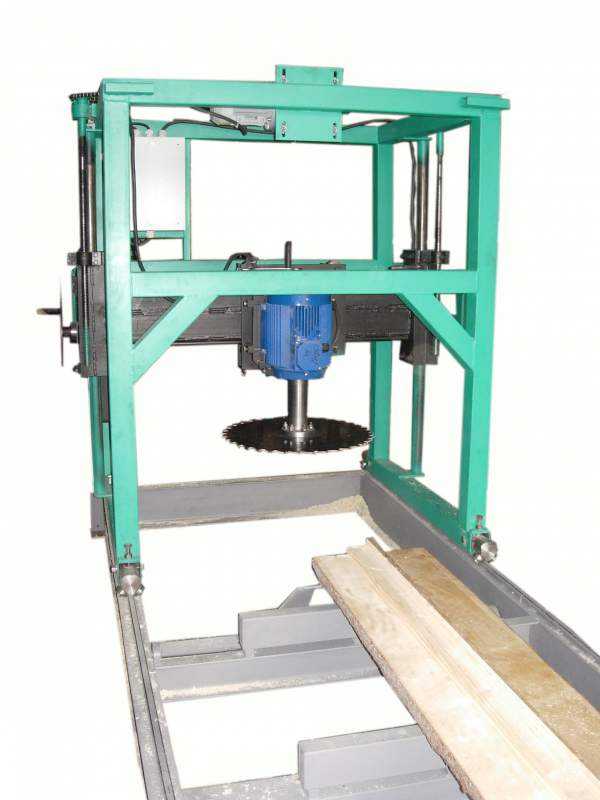

Дисковая угловая пилорама "ПДУ 450" имеет одну пилу, которая может работать как в горизонтальном, так и в вертикальном направлении. Это позволяет избежать случающихся иногда «пустых пробегов». В первую очередь, данный агрегат предназначен для производителей деревянных конструкций. Он станет отличным помощником в небольших фирмах, производящих собственные деревянные элементы.

Эта модель дисковой вертикально-горизонтальной пилорамы заменяет как минимум два станка, используемых обычно для подобной работы: продольно-обрезной станок и традиционная ленточная пилорама.

Это оборудование предназначено для качественного и экономного распила круглого леса с обеспечением максимального выхода пиломатериалов радиального распила. Данный станок является одной из лучших дисковых пилорам в линейке подобных и применяется при производстве заготовок паркета, различных типов погонажных изделий, многослойного бруса, обрезного пиломатериала, для индивидуального раскроя бревен с выбраковкой отходов.

Технические характеристики

Мощность станка:

  • трехфазный двигатель с напряжением 380 В;
  • мощность двигателя - 7,5 кВт;
  • число оборотов двигателя - 2840 об./мин.;
  • посадочный диаметр пилы - 50 мм;
  • диаметр дисковой пилы - 450-500 мм.

Размер обрабатываемого бревна:

  • длина распиливаемого бревна: от 0,7 до 7 м;
  • диаметр бревна - 450-470 мм.

Размеры станка:

  • высота - 1,2 м;
  • ширина - 1,4 м;
  • длина - 6-8 м;
  • вес полной установки - до 500 кг.

«ДПА 550ПК»

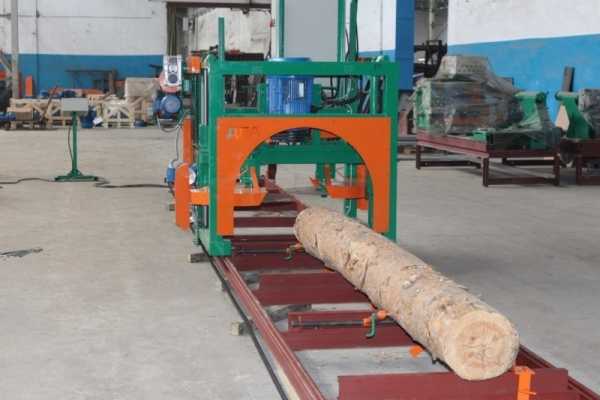

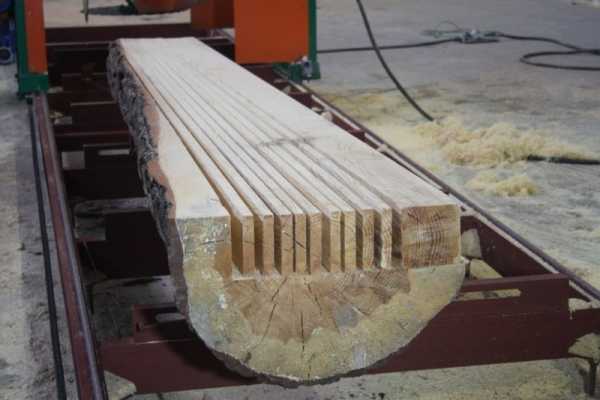

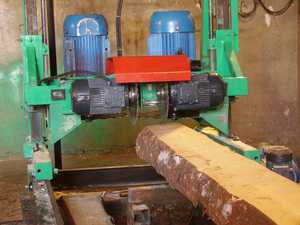

Эта горизонтальная дисковая пилорама предназначена для производства бруса, доски обрезной, необрезной, реек и распиловки бревен из всех пород древесины. Распиловка производится в плоскости горизонтальным перемещением по рельсовому пути вдоль закрепленного неподвижно бревна. Применяемый режущий инструмент - дисковые пилы с победитовыми напайками из легированной стали. Пильная каретка с помощью электропривода перемещается вниз на размер заготовки по вертикальным направляющим.

Производительность этой пилорамы выше ленточной. Она достигается за счет распиловки, которая может производиться и в прямом, и в обратном направлениях (отсутствует «холостой» обратный ход). Максимально жесткий диск исключает появление зазубрин и «волны» в пропиле. Цикличность заточки зубьев достигает двух смен в зависимости от состояния и вида древесины.

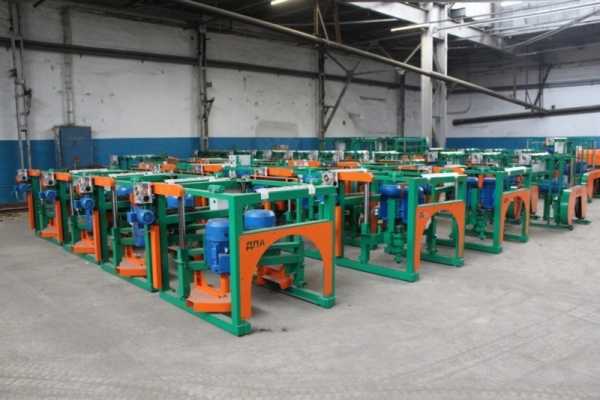

Дисковый распильный агрегат "ДПА" обычно используют для распиловки твердых пород дерева: лиственницы, березы и т. д. Эта модель дисковой пилорамы не требует специальной высокой квалификации персонала и проста в работе. Управление осуществляется с операторского пульта, который установлен непосредственно на станке. При высокой производительности этот станок обеспечит точную геометрию и экспортное качество поверхности элементов.

Характеристики

Производительность по необрезной доске 10—12 м³/смену Диаметр горизонтальных пильных дисков 550 мм Диаметр вертикальных пильных дисков 350 мм Максимальный диаметр бревна 550 мм Электродвигатель подъема каретки 0,37 кВт Электродвигатель пилы 2х11 кВт Электродвигатель кромкообрезного блока 2х4 кВт Электродвигатель подачи 0,75 кВт Скорость подачи 5, 8, 12 м/мин Напряжение 380 В Длина обрабатываемого бревна до 6000 мм Максимальная ширина пропила 420 мм

Преимущества

  1. Размерная линейка оснащена подсказками для оператора. Это позволит максимально быстро и точно выставить нужный размер без длительных подсчетов.
  2. Идеальная геометрия полученного пиломатериала.
  3. Минимальное налипание на направляющие опилок.
  4. Опускание и подъем пильной рамки осуществляется электромеханическим приводом. Для более точной настройки необходимого размера на электроприводе предусмотрен шкив с ручной доводкой.
  5. Улучшенный рельсовый путь и направляющие из калиброванного проката.
  6. Простота обслуживания и эксплуатации.
  7. Имеется сертификат Евразийского союза.

По желанию пилораму можно дополнить опциями «плавная подача», «электронная линейка» и др.

www.nastroy.net

угловые и другие варианты деревообрабатывающего оборудования, видео и фото

Это, казалось бы, простое оборудование пилит древесину с миллиметровой точностью реза — такую установку вы сможете собрать сами для своей мастерской

Нужно распилить бревно на доски или продольно разрезать небольшой брусок? Для этого понадобится специальный инструмент — пилорама, оснащённая пильным кругом. Я расскажу о том, как устроен и как работает это оборудование. Также вы узнаете, как небольшая дисковая пилорама своими руками собирается в домашних условиях.

Все, что нужно знать о дисковом пильном оборудовании

Дисковая пилорама — это стационарное деревообрабатывающее оборудование для распиловки древесины на пиломатериалы. Режущий инструмент — зубчатый диск, который приводится в движение двигателем посредством ременной передачи.

Есть несколько разновидностей распиловочного оборудования, начиная с самых простых настольных установок, которые можно сделать своими руками, и оканчивая промышленными агрегатами.

ИллюстрацииКлассификация по типу расположения режущего инструмента
Горизонтальная дисковая пилорама. В этом оборудовании режущий инструмент расположен в горизонтальной плоскости. То есть, применяется один или два диска.

Устройство с двумя дисками более эффективное, так как режущие инструменты, за один проход, позволяют нарезать доску большей ширины.

Дисковая горизонтальная пила имеет недостаток — резка выполняется в одной плоскости и нарезанные доски придется дополнительно обрезать в продольном направлении.

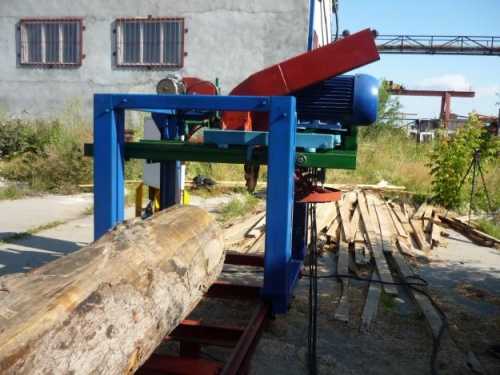

Вертикальная дисковая пилорама. Такое оборудование получило распространение в мастерских различных умельцев, так как делая пилорамы своими руками, проще всего расположить диск именно в вертикальном положении.

Есть дисковые пилорамы, в которых используется одинарный вертикально расположенный зубчатый диск или сдвоенный режущий инструмент.

Комбинированная пилорама. Такое оборудование оснащается основными горизонтальным режущим инструментом и вспомогательным кромкообрезным блоком, состоящим из вертикальных дисков.

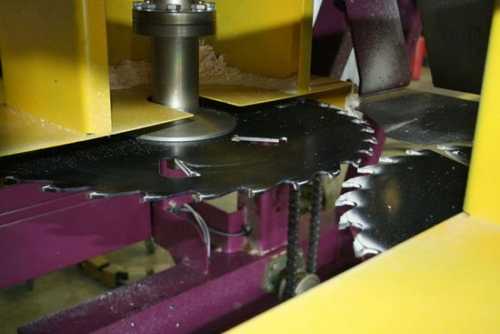

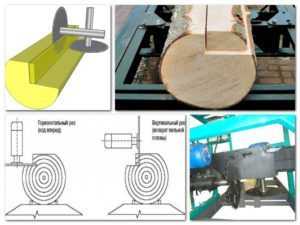

Угловая дисковая пилорама. В этом оборудовании применены два диска, расположенных под прямым углом относительно друг друга.

Таким образом, за один проход угловая пилорама обрабатывает бревно в двух плоскостях: по горизонтали и по вертикали.

Применение угловых дисковых пил позволяет сэкономить время при изготовлении бруса без ущерба для качества и точности размеров готового продукта.

ИллюстрацииКлассификация по типу привода

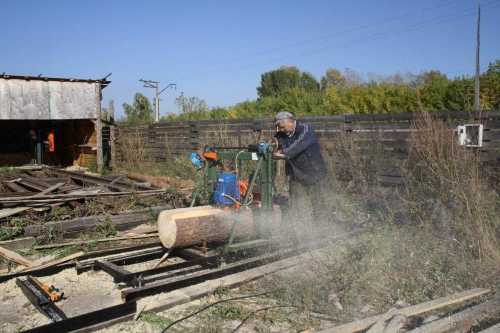

Агрегаты с приводом от двигателя внутреннего сгорания (ДВС). Такие установки получили распространение на небольших комбинатах и применяются преимущественно на открытом воздухе.

В качестве привода используются бензиновые двигатели с объемом до 200 см³ мощностью до 5 л.с.

Агрегаты с приводом от электродвигателя
. Такие установки наиболее распространены, так как их, несмотря на меньшую мощность, можно эксплуатировать в закрытых помещениях.
ИллюстрацииКлассификация по степени автоматизации
Установки с ручным управлением. Это простейшее оборудование, в котором оператору приходится вручную двигать режущий инструмент вдоль бревна и своими руками отбирать готовые пиломатериалы.
Установки с полуавтоматическим управлением. Это самое распространённое оборудование, в котором оператор управляет установкой, но перемещение бревна осуществляется за счёт дополнительного электродвигателя.
Установки с полностью автоматизированным управлением. Оператору таких пилорам достаточно ввести значения размеров готовых пиломатериалов и оборудование в автоматическом режиме выполнит распиловку.

Выбор диска

Выбирая диск, учитываем диаметр штифта, на котором будет закреплён режущий инструмент и максимально допустимый диаметр диска. Параметры, рекомендованные для оборудования, можно найти в техническом паспорте. Если дисковая пилорама самодельная и паспорта нет, все замеры делаются штангенциркулем.

В маркировке пильного круга есть два числа, первое — это максимально допустимый диаметр диска, а второе — диаметр штифта. Режущий инструмент с диаметром круга до 315 мм применяется на бытовых станках. Диаметр круга 400 мм и больше — размер, предназначенный для промышленных пилорам.

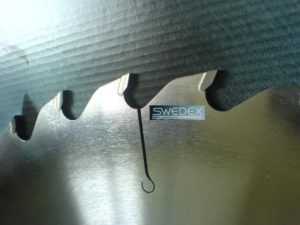

Отличительная особенность пильного круга — это конфигурация зубьев и материал, из которого они изготовлены.

ИллюстрацииКлассификация в соответствии с конструктивными особенностями
Монолитные. Такие диски изготавливаются из однородной цельной пластины. Зубья на этих режущих инструментах выштамповываются, а уже затем разводятся и затачиваются.

Применяются зубья ножовочного типа — для работы с твёрдыми породами древесины и изогнутые — для распиловки древесины мягких пород.

Твердосплавные. Из цельной плиты нарезается круг — основа, и именно на основу наплавляются зубья той или иной конфигурации.

Преимущество твердосплавных дисков — увеличенный эксплуатационный ресурс.

Что можно сделать в домашних условиях

Напоследок расскажу, как собрать компактную модификацию дисковой пилы. Все настолько просто, что даже чертежи не нужны!

ИллюстрацииОписание действий
Подготавливаем пилу. По периметру подошвы циркулярной пилы сверлим не менее 6 отверстий с диаметром 6 мм.

Посредством этих отверстий, пилу будем крепить к основанию станка.

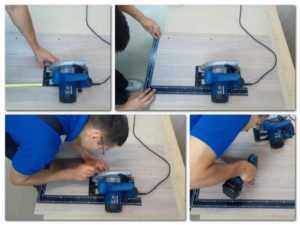

Делаем разметку под режущий инструмент. Прикладываем пилу подошвой к заготовленной столешнице. Выравниваем подошву по угольнику.

В раннее просверленных отверстиях в подошве делаем метки. По центру меток сверлим отверстия диаметром 2 мм.

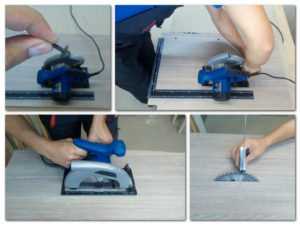

Монтаж режущего инструмента. Прикладываем пилу поверх высверленных отверстий и крепим подошву через ранее сделанные крепежные отверстия саморезами.

Сразу же затягиваем саморезы, так, чтобы инструмент на столешнице стоял плотно и не двигался.

Включаем пилу и прорезаем паз. Переворачиваем столешницу диском кверху и угольником проверяем угол расположения диска — он должен быть прямым.

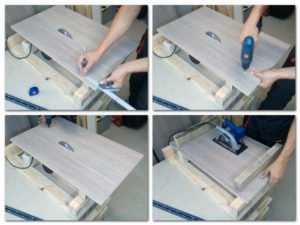

Монтаж опор. Как показано на фото, от края столешницы отступаем по 100 мм и прочерчиваем линию.

По сделанной разметке, с шагом в 50 мм, сверлим сквозные отверстия диаметром 2 мм. В каждом отверстии делаем потай под головку самореза.

Под столешницу подкладываем бруски с сечением 50×100 мм. Выравниваем бруски, чтобы они оказались на линии высверленных отверстий и вкручиваем саморезы. В итоге, с изнанки столешницы у нас должны получиться две прочно закреплённые опоры.

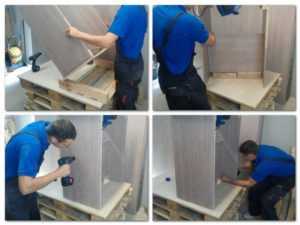

Монтаж боковых стенок. К опорам под столешницей прикладываем боковые стенки и прихватываем их струбцинами. Каждую стенку фиксируем на опоре 6-8 саморезами.

Вкручивать саморезы нужно так, чтобы они не попали в саморезы, которыми крепили опоры.

Чтобы опорные бруски не треснули, перед тем, как вкрутить саморез, нужно просверлить отверстие с диаметром меньшим, чем толщина самореза

.

Устанавливаем распорку. Чтобы жестко зафиксировать боковые стенки, вставляем между ними распорку, которую крепим через каждую стенку на несколько саморезов.
Блокируем кнопку режущего инструмента. Нажимаем пусковую кнопку и перетягиваем ее пластиковым хомутом.
Пробный запуск. Подводим к режущему инструменту питание и включаем пилу. Для удобства работы, желательно использовать розетку с пусковой кнопкой, как показано на фото.
Устанавливаем ограничитель. Ровную рейку крепим струбцинами на том расстоянии от диска, которое будет равным толщине готовой доски.

Важно установить ограничительную рейку так, чтобы она была параллельна пильному кругу.

Подведем итоги

Дисковая пилорама — это полезный инструмент, который не помешает в домашней мастерской. Теперь вы знаете, что собой представляет этот станок и как самому сделать его компактную модификацию. Если остались вопросы по конструкции режущих станков, напишите об этом в комментариях. Кроме того, посмотрите видео в этой статье, уверен, вам будет интересно.
