Содержание

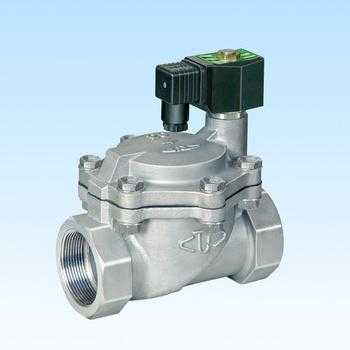

Клапаны электромагнитные для воды: виды и описание

В современном мире автоматизация процессов управления потоками воды прочно вошла в нашу жизнь. Клапан электромагнитный (соленоидный) для воды широко применяется в разнообразных трубопроводных системах и приборах с автоматическим управлением. Устройство используется не только в сложных технологических процессах, но и в бытовых целях. С помощью соленоидного клапана можно дистанционно подавать нужный объем воды в определенный промежуток времени. Например, поливочные системы с автоматической подачей воды, контроль отопительных процессов, регулирование работы котельных объектов и слив воды.

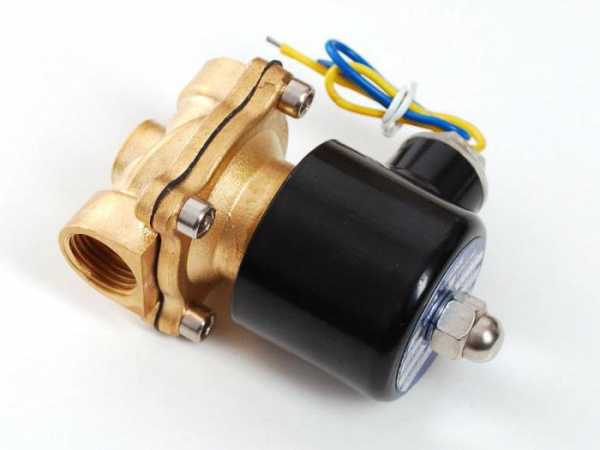

Устройство электромагнитного клапана

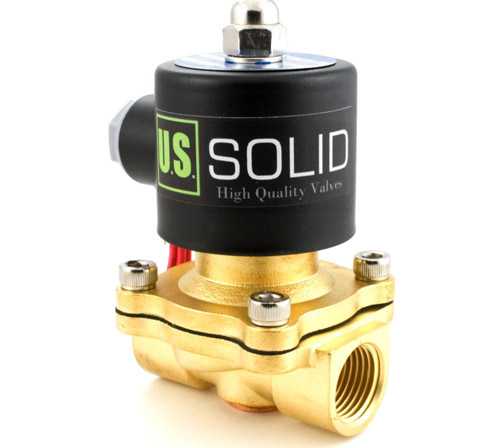

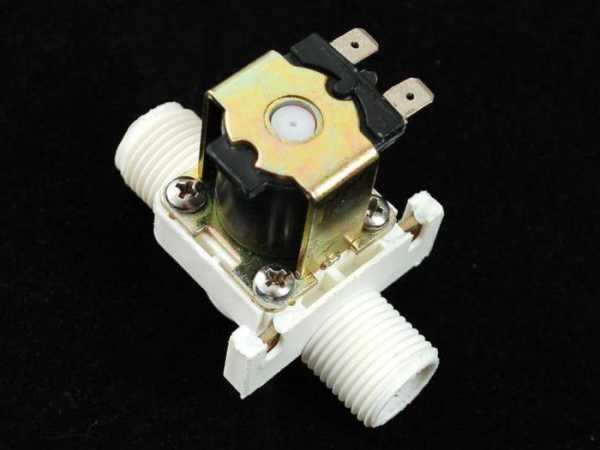

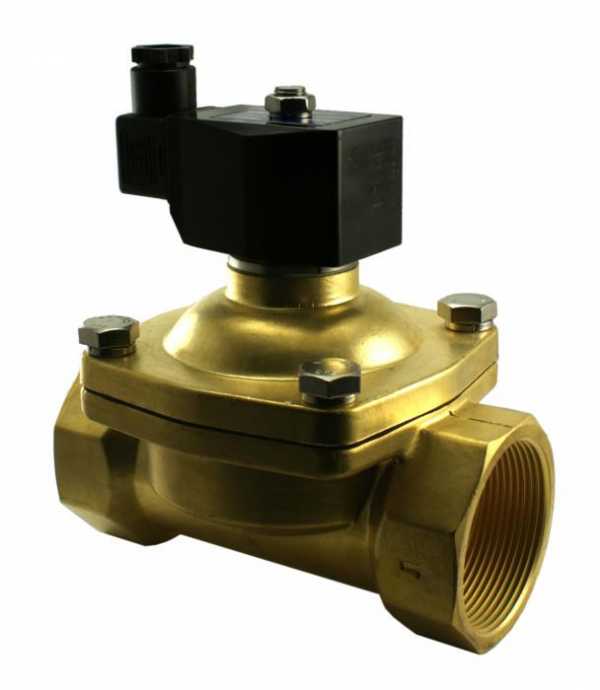

Типовой электромагнитный клапан для воды, фото которого представлено слева, состоит из таких основных элементов:

  • соленоидная катушка;
  • якорь катушки;
  • пружина закрывающая;
  • тарелка электромагнитного клапана;
  • пилотное отверстие;
  • диафрагма мембранного усилителя;
  • основное проточное отверстие;
  • выравнивающее проточное отверстие;
  • принудительная система открытия клапана при помощи пружины.

Из чего изготавливают клапаны электромагнитные для воды?

Конструкция электромагнитных клапанов достаточно понятна:

  • корпус и крышку клапана обычно изготавливают из латуни, специальных полимеров, чугуна и нержавеющей стали, так как устройство работает в различных средах, при различных температурных режимах и давлениях;
  • в качестве основы для создания мембран, уплотнителей и прокладок корпусов наилучшим образом подходит каучук, резина, силикон и фторопласт;
  • плунжероны и штоки производят из специального магнитного материала;
  • электрокатушки клапанов расположены в герметичных корпусах, которые защищают прибор от попадания пыли;
  • для обмотки катушек используется эмаль-провод, изготовленный из электротехнической меди.

Принцип работы

В статическом положении, когда катушка устройства обесточена, благодаря механическому воздействию пружины мембрана или поршень клапана находятся в герметичном соединении с седлом клапана. Под действием электрического напряжения электромагнитный клапан открывается. Это объясняется тем, что магнитное поле, создаваемое внутри устройства, втягивает плунжер в катушку клапана.

В случае отключения подачи электричества или выхода из строя дистанционного пульта управления клапаны электромагнитные для воды можно использовать в качестве обычного водопроводного крана. Для этого необходимо повернуть кран в указанном стрелкой направлении на ¼ оборота.

Виды электромагнитных клапанов

Запорный электромагнитный клапан для воды в зависимости от механизма включения и выключения бывает:

  • прямого действия;
  • пилотного действия.

Клапаны электромагнитные для воды прямого действия используются при небольшом расходе. Механизм открытия и закрытия клапана таков: прибор срабатывает под воздействием усилия, которое возникает при подключении к электрической сети.

В отличие от предыдущего клапан пилотного действия закрывается и открывается посредством энергии потока воды, управление которым происходит при помощи электрического напряжения. Используется данное приспособление преимущественно при больших расходах. Стоит помнить, что для бесперебойной работы электромагнитного клапана важен перепад давления (0,2 атм).

В зависимости от основного рабочего положения электромагнитные клапаны подразделяются:

  • на нормально открытые – при отсутствии источника энергии находятся в открытом состоянии, а при подаче тока закрываются;
  • нормально закрытые – при отсутствии электрического напряжения находятся в закрытом состоянии, а при подаче энергии закрываются;
  • бистабильные – способны переключаться из одного положения в другое под действием управляющего импульса.

Виды индукционных катушек:

  • постоянного тока – клапан характеризуется небольшой силой действия электромагнитного поля. Используются для регулировки потока низкого давления;
  • переменного тока – имеют большую силу электромагнитного поля. При потреблении большого количества электроэнергии скорость закрытия клапана увеличивается, что обеспечивает более мощный поток.

Установка электромагнитных клапанов

По способу подсоединения к трубопроводу встречается:

  • электромагнитный клапан фланцевый для воды;
  • резьбовой электромагнитный клапан.

Монтаж электромагнитного клапана следует выполнять на предварительно очищенном трубопроводе. Желательно, чтобы система была снабжена фильтром-грязевиком. Место в трубопроводе следует выбирать таким образом, чтобы к клапану был свободный доступ. Однако за счет компактных размеров установить его просто даже в стесненных условиях.

Положение клапана никак не влияет на работу устройства, поэтому может быть любым. Стоит помнить, что обратный электромагнитный клапан для воды следует монтировать с учетом направления потока воды.

Область применения

В современном мире область использования электромагнитных клапанов достаточно обширна. Чаще всего их устанавливают:

  • в промышленном производстве – в системах автоматических промывов водоочистных линий, для поддержания необходимого уровня воды в резервуарах нефтегазовой, химической и энергетической промышленности;
  • в жилищном строительстве – при создании системы «умный дом», для регулирования потока воды в аквариумах;
  • в канализационной системе – электромагнитный клапан для горячей воды и холодной при помощи таймера контролирует подачу воды к общественным сантехническим узлам;
  • в системе мойки – обеспечивают нормальную работу бытовых и промышленных стиральных машин, посудомоечных машин, автомобильных моек;
  • в котловых агрегатах - регулируют заполнение водой емкостей и паровых котлов;
  • в расширительных системах – обеспечивают автоматическое пополнение отопительных систем;
  • на крупногабаритных кухнях – для хлебопекарен, кофейных комбайнов, варочных баков и др.

Правила монтажа и эксплуатации

Клапаны электромагнитные для воды при установке и эксплуатации требуют соблюдения определенных правил:

  • правил безопасности;
  • не рекомендуется выполнять монтаж, при котором катушка клапана будет выступать в роли рычага;
  • установку и снятие клапана следует производить только в обесточенном состоянии;
  • перед электромагнитным клапаном нужно установить фильтр для защиты седла устройства от попадания крупных механических элементов;
  • корпус клапана не должен испытывать нагрузку от веса трубопровода, а также занимать место крутящего и изгибающего элемента системы;
  • направление потока воды в трубах должно совпадать с указателями на корпусе клапана;
  • при монтаже на открытой местности электромагнитную арматуру следует дополнительно защитить от попадания атмосферных осадков;
  • в качестве уплотнителя в местах стыка корпуса клапана и трубы рекомендуется использовать ленту ФУМ;
  • при монтаже клапана с фланцевым соединением применяют уплотнительное кольцо или прокладку из паронита;
  • при подключении устройства к электрической сети используется гибкий кабель с сечением жил не меньше 1 мм;
  • эксплуатацию клапана следует проводить в соответствии с правилами эксплуатации конкретного прибора;
  • один раз в три месяца нужно проверять затяжку питающих элементов, а также проводить очистку катушки от грязи и пыли.

Основные причины выхода из строя

Со временем даже самое надежное оборудование может испортиться. Не исключение и электромагнитный клапан для воды. Поломки могут быть вызваны рядом причин:

  • электрический ток не доходит до клапана – возникает в случае разрыва кабеля от пульта управления;
  • при нормальной подаче электрической энергии устройство не срабатывает – может быть сломана пружина, требуется замена соленоида;
  • отсутствует звук щелчка при включении – перегорела электромагнитная катушка;
  • отверстие, на которое накручен соленоид, засорилось – требуется очистка отверстия путем раскручивания конструкции.

Правильный монтаж и соблюдение условий эксплуатации обеспечивают надежную работу электромагнитных клапанов на протяжении длятельного времени.

fb.ru

Электромагнитные вентили

Назначение. Электромагнитные вентили являются составной частью аппаратов, приводимых в действие сжатым воздухом (пневматические контакторы, клапаны, реверсоры и т. д.).

Вентили включающего типа ЭВ-08, ЭВ-16, ЭВ-17, ЭВ-29 и выключа­ющего типа ЭВВ-09. Электромагнитные вентили указанных типов ус­танавливали на электровозах ВЛ11 выпуска до 1980г.

Каждый вентиль имеет два клапана (впускной и выпускной) и три отверстия для воздуха: первое — для подачи, второе — для соединения корпуса вентиля с цилиндром и третье — для выпус­ка в атмосферу. По принципу действия, вентили делятся на вклю­чающие (рисунок 8) и выключающие (рисунок 9).

Включающие вентили соединяют цилиндр аппарата с источни­ком сжатого воздуха при возбужденной катушке и с атмосферой при обесточенной катушке. Выключающие вентили при возбуж­дении катушки выпускают сжатый воздух из цилиндра в атмосфeру, а при обесточенной катушке соединяют цилиндр аппарата с источником сжатого воздуха.

Все вентили в верхней части крышки имеют кнопку (грибок) 1 для включения вентиля вручную. При нажатии или отпускании этой кнопки вентиль производит те же операции, что при включении или выключении катушки. Вентиль имеет магнитную систему клапанного типа, состоящую из ярма 6, якоря 2, катушки 3, сердечника 4 и двусторонней клапанной системы.

При возбуждении катушки включающего вентиля якорь притягивается к сердечнику и давит на ствол 5, который открывает нижний клапан седла 7 и закрывает верхний клапан. При этом сжатый воздух поступает в цилиндр аппарата. При обесточенной катушке нижний клапан 8 под действием пружины 9 закрывается, а верхний клапан открывается и соединяет цилиндр аппарата с атмосферой.

При возбужденной катушке выключающего вентиля якорь притягивается к сердечнику катушки и давит на ствол клапана, который открывает верхний клапан и закрывает нижний клапан. При этом случае цилиндр аппарата соединяется с атмосферой. Если катушка не возбуждена, верхний клапан закрывается под действием пружины, нижний клапан открывается силой давления сжатого воздуха, который поступает из резервуара в цилиндр аппарата.

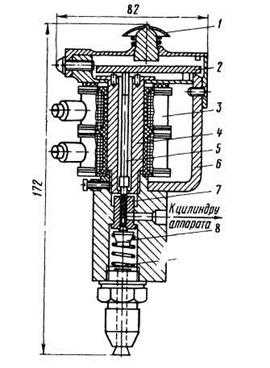

Рисунок 8. Электромагнитный включающий вентиль ЭВ-08   Рисунок 9 Электромагнитный выключающий вентиль ЭВВ-09

Вентили электромагнитные броневого типа включающие ЭВ-55, ЭВ-55-07, ЭВ-58 и выключающий ЭВВ-37. Эти вентили устанавливают на электровозах ВЛ11, начиная с 1980 г. взамен вентилей ЭВ-08, ЭВВ-09, ЭВ-16, ЭВ-17, ЭВ-29.

Их технические данные следующие:

  ЭВВ-37 ЭВ-55 ЭВ-55-07 ЭВ-58
Номинальное напряжение постоянного тока, В
Номинальный ток, А 0,21 0,21 0,13 0,13
Наименьший ток срабатывания, А. 0,15 0,15 0,092 0,092
Сопротивление катушки при 20°С, Ом
Наибольшее рабочее давление сжатого воздуха, кПа
Зазор Б под якорем, мм 2,1±0,1 1,5±0,1 1,5±0,1 1,5±0,1
Площадь сечения клапанной системы, мм2
на впуск. ........
5,5
1,76 5,5
на выпуск ..... 10,5 10,5 10,5
Ход А клапанной системы, мм 1,2±0,1 0,5±0,1 0,5±0,1 0,5±0,1
Масса, кг 1,57 1,2 1,26 1,24



Вентили ЭВВ-37, ЭВ-55, ЭВ-55-07 и ЭВ-58 состоят из двух основных узлов: электромагнита и распределительной клапанной коробки. Конструкция электромагнитов у них аналогична, и отличаются вентили в основном устройством распределительных клапанных коробок.

Электромагнит состоит из катушки (рисунок 10 и 11), залитой эпоксидным компаундом в стальную втулку, стопа 2, фланца 5 и якоря 4. К фланцу 5 прикреплен изолятор 6, в котором размещены два вывода 24 (рисунок 10) катушки. Выводы подсоединены к шинам 23. На изоляторе установлена полиэтиленовая крышка 7, через центральную тонкую перемычку которой можно вруч­ную привести в действие вен­тиль, нажав на гайку 8.

Якорь 4 во фланце 5 фикси­руется от радиальных смеще­ний шариками 9, расположен­ными в пазу якоря. Он уста­новлен по резьбе на штоке 3 и фиксируется от отворачивания гайкой 8.

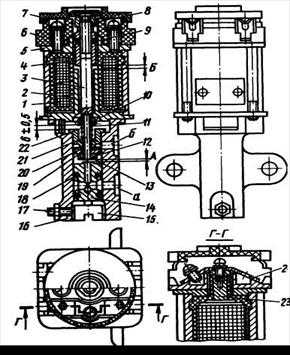

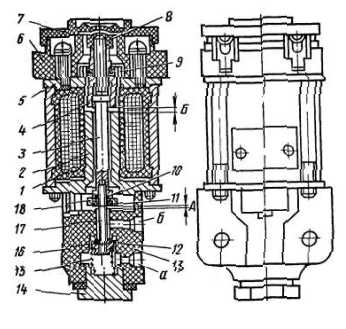

Рисунок 10. Электромагнитный вентиль ЭВВ-37 Рисунок 11. Электромагнитный вентиль ЭВ-58



В литом чугунном корпусе 16 распределительной коробки электромагнитного вентиля ЭВВ-37 запрессована втулка 22, в нижней части которой имеется кольцевой уплотняющий бурт, вза­имодействующий с резиновой шайбой 20 выпускного клапана 19. Этот клапан и впускной 12 закреплены на шпильке 21, которая ввинчена в шток 3 и законтрена гайкой 10. Пружина 11 прижи­мает резиновую шайбу 20 к нижнему уплотнительному бурту втулки 22. На впускном клапане 12 завальцована резиновая шай­ба 13, взаимодействующая с уплотнительным буртом вставки 14, имеющей центральный глухой канал, сообщенный с радиальной проточкой на боковой поверхности. Вставка 14 имеет уплотняю­щие резиновые кольца 18. Ее устанавливают в корпус 16 так, чтобы радиальная проточка сообщалась с впускным отверсти­ем «А». Положение пробки 15 зафиксировано винтом 17.

В исходном состоянии вентиля ЭВВ-37 (при обесточенной ка­тушке 1) сжатый воздух по каналу «А» через каналы вставки 14, клапанную камеру и отверстие б поступает к исполнительному аппарату.

При подаче напряжения на катушку вентиля под действием электромагнитных сил якорь 4, притягиваясь к стопу 2, переместит шток 3 до упора клапана 12 в бурт вставки 14 и перекроет сообщение каналов «А» и «Б». Одновременно с этим между уплотнительным буртом втулки 22 и резиновой шайбой 20 образуется щель, равная ходу подвижной системы, и сжатый воздух от ис­полнительного аппарата через канал «Б» поступит в атмосферу.

Распределительная клапанная коробка электромагнитного вентиля ЭВ-58 состоит из прессованного корпуса 13 (рисунок 10), имеющего уплотнительные бурты по месту размещения впускного 16 и выпускного 18 клапанов, установленных на шпильке 17 в центральном отверстии корпуса. На клапанах 16 и 18 завальцованы резиновые шайбы 12 и 11. Шток 3 якоря 4 жестко связан со шпилькой 17 клапанов резьбовым соединением, уплотненным резиновым кольцом 10. Впускной клапан 16 подрессорен пружи­ной 15, опирающейся на пробку 14.

В распределительной клапанной коробке электромагнитного вентиля ЭВ-55 вместо пробки 14 установлен штуцер. Клапанные коробки вентилей ЭВ-55 и ЭВ-58 отличаются в основном конст­руктивным исполнением корпуса, по-разному осуществлен подвод сжатого воздуха во впускную камеру.

Принцип работы вентилей ЭВ-55 и ЭВ-58 заключается в сле­дующем. В исходном состоянии пружина 15 (рисунок 10), пре­одолевая вес подвижной системы (якорь 4, шток 3, клапаны 18 и 16 и шпилька 17), прижимает впускной клапан к корпусу, при этом исключается подача сжатого воздуха из нижней камеры распределительной коробки к исполнительному устройству. При возбуждении катушки 1 якорь 4 электромагнита вместе с закреп­ленными на нем деталями подвижной системы перемещается вниз до упора клапаном 18 в верхний бурт корпуса 13. Впускной кла­пан 16 при этом открывается, а выпускной 18 закрывается, и сжа­тый воздух через отверстие а, клапан 16 и отверстие б поступает к приводу исполнительного устройства.


Похожие статьи:

poznayka.org

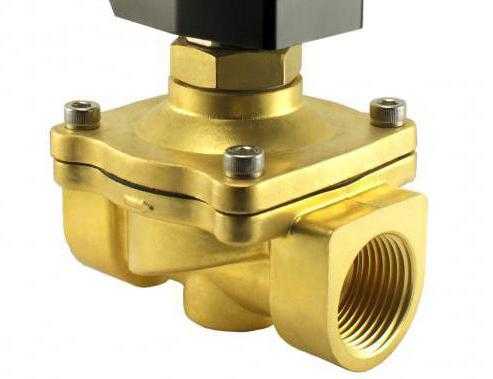

Электромагнитный клапан для воды. Устройство электромагнитного клапана

Электромагнитный клапан для воды предназначен для регулировки прохождения жидкости. Устройство работает по электромеханическому принципу. Для изготовления корпуса выбираются стойкие и универсальные, а также высокопрочные материалы по типу литейного чугуна, латуни, нержавеющей стали. Что касается мембран и уплотнителей, то они выполняются из высокоэластичных полимеров. Помимо прочего, в составе может быть силиконовая резина.

Подобное устройство устанавливается в той части системы трубопровода, к которой будет обеспечен легкий доступ.

Устройство соленоидного клапана

Электромагнитный клапан для воды еще называется соленоидным. Он имеет в составе основные детали по типу мембраны, корпуса, пружины, крышки, штока, а также электрической катушки, которая является соленоидом. Крышка и корпус клапанов отливаются из нержавеющей стали, латуни, полимеров или чугуна. Данные устройства рассчитаны для эксплуатации при самых разных рабочих средах, температурах и давлениях.

Для штоков и плунжеров используются магнитные материалы. Электрокатушки, которые называются соленоидами, изготавливаются в пылезащищенном или герметичном корпусе. Высококачественный эмальпровод идет на обмотку катушек. Он изготавливается из электротехнической меди. Соединение с системой трубопровода может производиться по сланцевому или резьбовому методу. Для подключения к электрической сети применяется штекер. Управление производится методом подачи напряжения на катушку.

Ведущие рабочие положения

Если рассматривать вышеописанные устройства по исполнению, то они могут быть нормальнозакрытыми или нормальнооткрытыми. Среди разновидностей можно выделить еще и бистабильные клапаны, которые называются импульсными. Управляющий принцип способствует переключению с закрытого на открытое положение.

Принцип действия

Электромагнитный клапан для воды может использоваться при различных условиях, это предполагает применение устройств прямого действия, а также приборов, срабатывающих при нулевом перепаде давления. В продаже можно встретить клапаны непрямого действия, которые являются пилотными. Они срабатывают исключительно при самом малом перепаде давления.

Подобные устройства можно подразделить на распределяющие трёхходовые, запорные и переключающие клапаны.

Информация об уплотнителях и мембранах

Электромагнитный клапан для воды имеет в составе мембраны, которые могут изготавливаться из эластичных полимерных материалов. Последние обладают специальной конструкцией и химическим составом. Помимо прочего, в конструкции клапанов применяются самые последние составы силиконовых резин, а также другие полимеры.

Принцип работы пилотного клапана

Электромагнитный клапан для воды своими руками может быть установлен достаточно быстро. Если речь идет о нормальнозакрытом устройстве, то в статическом положении напряжение отсутствует, при этом клапан находится в закрытом состоянии. Поршень, который является запорным органом, герметично прижат, он расположен у седла уплотнительной поверхности. Пилотный канал находится в закрытом состоянии. Давление в верхней полости поддерживается с помощью перепускного отверстия в мембране.

Клапан такого типа находится в закрытом состоянии до тех пор, пока катушка не подвергнется напряжению. Для того чтобы он открылся, напряжение должно подаваться на катушку. Под воздействием магнитного поля плунжер поднимается, открывая канал. По той причине, что диаметр канала значительно больше перепускного, давление верхней полости понижается. Разница давлений воздействует на подъем поршня или мембраны, что способствует открытию клапана. Электромагнитный клапан подачи воды будет находиться в открытом состоянии до тех пор, пока катушка будет подвергаться напряжению.

Принцип действия нормальнооткрытого клапана

Работает такое устройство по обратному принципу: в статичном положении прибор находится в открытом виде, а вот при повышении напряжения клапан закрывается. Для того чтобы удержать прибор в закрытом состоянии, напряжение будет подаваться на катушку достаточно долго. Для того чтобы любые пилотные клапаны работали правильно, нужно обеспечить малый перепад давления.

Подобные устройства называются клапанами непрямого действия по той причине, что кроме подачи напряжения, необходимо выполнение условия, которое заключается в перепаде давления. Использовать такое приспособление можно для систем отопления, водоснабжения, ГВС, а также пневмоуправления. Агрегат подходит для тех условий, где давление в трубопроводе присутствует.

Работа клапана прямого действия

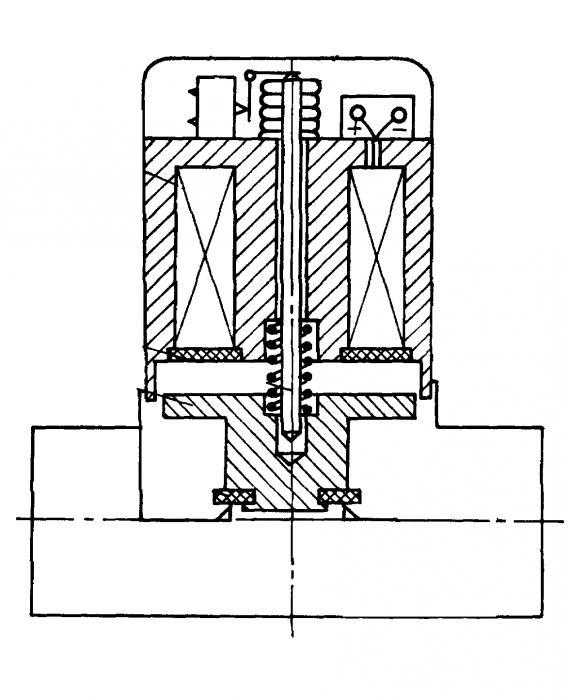

Электромагнитный клапан, схема которого дает возможность понять принцип работы, может обладать прямым действием. У такого устройства пилотный канал отсутствует. В центральной части находится эластичная мембрана, которая обладает металлическим кольцом. Сквозь пружину она соединена с плунжером. Когда на катушку воздействует магнитное поле, клапан открывается, плунжер поднимается и снимает усилие с мембраны. Последняя поднимается и способствует открыванию клапана. В тот момент, когда происходит закрытие, магнитное поле отсутствует, плунжер опускается и воздействует на мембрану.

Для такого прибора минимальный перепад давления не требуется. Электромагнитный клапан, фото которого представлены в статье, может использоваться в системах с давлением, а также на сливных емкостях. Установить прибор можно и в условиях накопительных ресиверов. Монтировать такое устройство можно в тех местах, где давление отсутствует или находится на минимальном уровне.

Особенности работы бистабильного клапана

Этот клапан может находиться в двух устойчивых положениях: в закрытом и открытом. Переключение осуществляется последовательно методом подачи импульса на катушку. Такие устройства работают исключительно от источника постоянного тока. Для того чтобы удержать клапан в закрытом или открытом положении, не требуется подавать напряжение. По конструкции такие приспособления изготавливаются как пилотные, это указывает на необходимость минимального перепада давления.

Электромагнитный соленоидный клапан представляет собой надежную и функциональную арматуру для системы трубопровода. Если речь идет о специальных электромагнитных катушках, то ресурс их работы очень велик. До момента выхода из строя прибор способен работать, пока число включений не достигнет 1 миллиона. Время, которое требуется для срабатывания магнитного клапана, может составить от 30 до 500 миллисекунд. Конечная цифра будет зависеть от давления, диаметра и исполнения.

Заключение

Устройство электромагнитного клапана было представлено выше, как и принцип его действия. Подобные приборы можно использовать в качестве запорного устройства дистанционного управления. Они незаменимы для безопасности в роли отсечных, отключающих и переключающих электроклапанов. Эти особенности необходимо учесть перед приобретением клапана и его установкой в определенных условиях.

fb.ru

Электромагнитные вентили



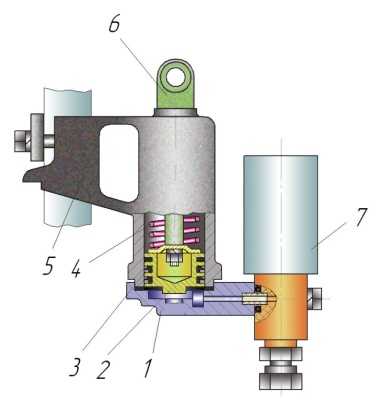

Рис. 21 Вентиль ВВ-2



Для управления подачей сжатого воздуха в цилиндры приводов электропневматических аппаратов служат электромагнитные вентили включающего и выключающего типа.

Вентиль включающего типа при возбужденной катушке сообщает цилиндр аппарата с источником сжатого воздуха, а при невозбужденной катушке- с атмосферой.

Вентиль выключающего типа при невозбужденной катушке сообщает цилиндр аппарата с источником сжатого воздуха, а при возбужденной катушке- с атмосферой.

Общий вид электромагнитного вентиля включающего типа представлен на рис.21.

Вентиль состоит из стального корпуса, в который ввернут круглый стальной сердечник. Сердечник прижимает к корпусу ярмо, на котором находится катушка (5). В корпусе запрессовано бронзовое седло. С обеих сторон канал в седле закрывается латунными клапанами- верхним (3) и нижним (4). В нижний клапан запрессована иголка, острие которой входит в отверстие верхнего клапана. Нижний клапан прижат к седлу пружиной (6). Пружина сжата гайкой- пробкой.

Силуминовая коробка крепится двумя винтами к ярму. Коробка закрывается крышкой. Кнопка (1) с пружиной позволяет включать вентиля вручную, воздействуя на якорь.

При не возбужденной катушке пружина прижимает нижний клапан к седлу. Нижний клапан своей иголкой отжимает верхний клапан от седла. Доступ воздуха из магистрали управления в цилиндр аппарата перекрыт нижним клапаном, цилиндр аппарата соединяется с атмосферой.

При подаче питания на катушку силой электромагнита якорь притягивается к сердечнику и нажимает на верхний клапан. Верхний клапан через иголку воздействует на нижний клапан, сжимается пружина и нижний клапан отжимается от седла. В цилиндр аппарата поступает сжатый воздух.

На вагонах ЕЖ3-РУ1 применяются электромагнитные вентили типа ВВ2, ВВ3 и их модификации. Допускается использовать вентили ВВ-10.

Вентили ВВ2 предназначены для управления приводом реверсора, вентили ВВ3- для управления приводом линейных контакторов.

Вентиль ВВ3 отличается от вентиля ВВ2 большим впускным и выпускным отверстием, что повышает быстродействие аппарата.


Похожие статьи:

poznayka.org

Электромагнитные вентили — Мегаобучалка



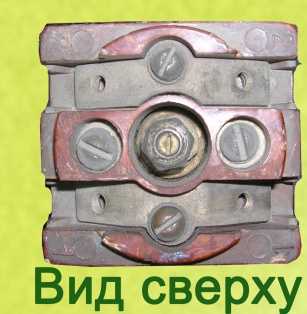

НАЗНАЧЕНИЕ: служат для дистанционного управления при впуске и выпуске сжатого воздуха из пневмопривода аппарата.

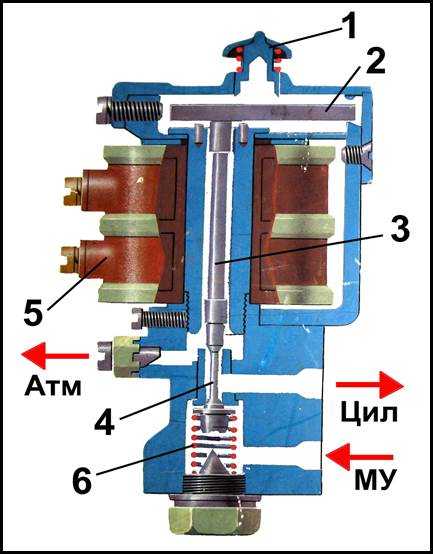

УСТРОЙСТВО: применяются два типа вентилей: ЭВ-55, у которого воздух подается через штуцер, снизу под впускной клапан и ЭВ-58, у которого воздух подается от воздухораспределителя через горизонтальный канал в коробке, под впускной клапан. Вентиль состоит из двух частей:

  1. Пневматическая или воздушная часть.
  2. Электромагнитная часть.

Воздушная часть представляет собой изоляционную коробку в которой

Проходит вертикальный канал 4, а снизу установлена впускная притирка и сверху

выпускная притирка. В средней части вертикальный канал соединяется с горизонтальным каналом (б) для подачи воздуха к приводу аппарата. В коробку на шпильке установлены впускной 3 и выпускной 5 клапаны с резиновыми уплотнениями.

Шпилька нагружена пружиной 2, которая упирается в штуцер 1 или заглушку ввернутую в коробку.

Электромагнитная часть – это полый сердечник 7 или стопа на которую одевается катушка 6 залитая эпоксидной смолой. Сверху устанавливается стальной фланец 10 с круглым отверстием в средней части, а на него устанавливается изоляционная колодка 11 в которой установлены выводы катушки. Через полый сердечник проходит стержень из немагнитного материала 8 в нижний конец которого вворачивается шпилька 4 с клапанами 3 и 5. На верхний конец стержня 8 надевается якорь 9 и удерживается гайкой 13. В проточке якоря 9 установлены шарики 14, которые перекатываются по втулке фланца 10. Сверху изоляционная колодка закрывается полиэтиленовой крышкой 12 с тонкой пленкой в середине для ручного включения вентиля.



РАБОТА: при отсутствии напряжения на катушке вентиля, под действием пружины впускной клапан 3 – закрыт, а выпускной 5 – открыт и привод аппарата сообщается через отверстие в коробке с атмосферой. При подаче напряжения на катушку вентиля, якорь вентиля 9 притягивается к сердечнику 7 и передвигает шпильку. При этом выпускной клапан закрывается и прекращается сообщение привода с атмосферой, а впускной клапан открывается и сжатый воздух пропускается к приводу аппарата, который срабатывает. При снятии напряжения с катушки вентиля, он возвращается под действием пружины в исходное состояние – прекращается подача воздуха, и сжатый воздух из привода аппарата выходит в атмосферное отверстие.



Электропневматические контакторы

НАЗНАЧЕНИЕ: служат для замыкания и размыкания электрических цепей по которым проходят большие токи в сотни Ампер (до 1500А).

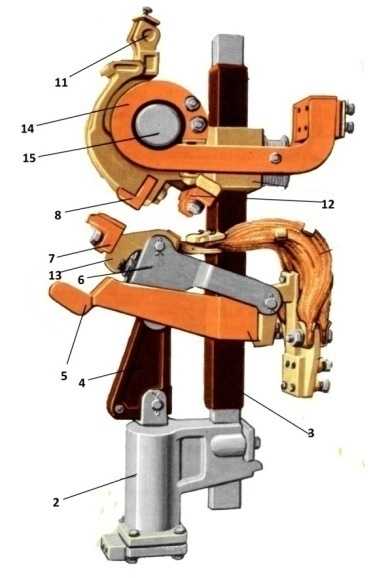

УСТРОЙСТВО: состоит из изолированной стойки 3 на которой крепятся:

Пневмопривод, состоящий из цилиндра 2 на котором установлен вентиль ЭВ-55. Внутри цилиндра находится поршень, нагруженный отключающей пружиной, а шток поршня имеет вилку.

Верхний кронштейн, на котором находится:

неподвижный контакт 8,

кронштейн дугогасительной камеры 11,

дугогасительная катушка 14 с сердечником 15 и полюсными наконечниками. Дугогасительная катушка имеет два витка и один ее конец соединяется с кронштейном, а второй конец изолирован от кронштейна и соединен с наконечником кабеля.

Средний кронштейн 5, на котором шарнирно крепится рычаг 6, соединен изоляционной тягой 4 со штоком поршня. На рычаге шарнирно установлен держатель 13 с подвижным контактом 7 и притирающей пружиной, который гибким шунтом соединяется с токоведущей шиной.

Изоляционная тяга стальной тягой соединяется с двуплечим рычагом, на втором конце которого установлены изоляционные планки с медными сегментами, которые при повороте замыкают или размыкают два подвижных контакта в виде пружинных пальцев.

Контакторы 2-й и 3-й ступени ослабления поля ТЭД выполнены без дугогашения, на них нет дугогасительной катушки и камеры.

На последних выпусках контакторов устанавливают две пары силовых контактов: основные 12, 13 и разрывные 7, 8, подобно контакторам ЭКГ с дугогашением.



РАБОТА: при подаче напряжения на катушку вентиля, он срабатывает и пропускает сжатый воздух в цилиндр под поршень. Давлением сжатого воздуха поршень поднимается, сжимает отключающую пружину, его шток через тягу поворачивает рычаг и подвижный контакт замыкается с неподвижным, затем происходит притирание контактов и контактное нажатие обеспечивается давлением сжатого воздуха. Через тягу поворачивается также рычаг с сегментами и происходит переключение блокировок. Если два пальца касаются медного сегмента, то блокировка замкнута, если касаются изолированной части, то блокировка разомкнута. При выключении контактора, снимается напряжение с катушки вентиля и сжатый воздух из-под поршня, через выпускной клапан выходит в атмосферу. Под действием пружины поршень опускается вниз, и рычажная система размыкает контакты и происходит обратное переключение блокировок.



ПРИМЕНЯЮТСЯ в качестве:

ü Контакторов ЛК 51-54 для подключения ТЭД к ВУ.

ü Контакторов 46, 47, для подачи напряжения на ОВ ТЭД при реостатном торможении.

ü Контакторов 31-34 для шунтировки тормозных резисторов при торможении, когда скорость понизится до 37÷35 км/час и ниже.

ü Контакторов для включения ослабления поля: 1-й ступени – с дугогашением, 2-й и 3-й ступени – без дугогашения.



megaobuchalka.ru

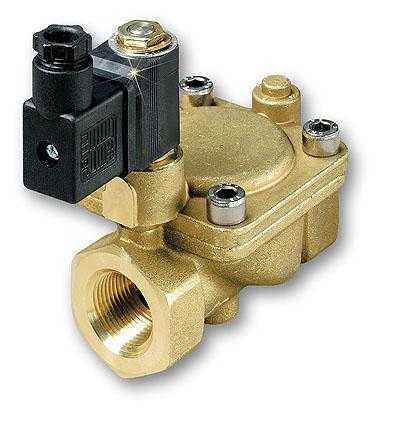

Электромагнитный клапан

В промышленности и в быту постоянно происходит усовершенствование различных элементов, способствующих бесперебойной подаче разного рода жидкостей и газообразных веществ. Одним из таких элементов является электромагнитный клапан. Он очень эффективен в своей работе и предназначается для корректного регулирования прохождения разных типов жидкостей.



Устройство имеет электромеханический принцип действия и включает в себя следующие элементы – корпус, соленоид (электромагнит), оснащённый сердечником, на котором в свою очередь устанавливается поршень или же диск, который и предназначен для регуляции потока проходящим по нему жидкостям. Благодаря одному из основных элементов, а именно соленоиду, электромагнитный клапан также может называться и соленоидным.



Принцип действия электромагнитного клапана


Принцип действия электромагнитного клапана таков. Электричество поступает к устройству и передаётся на электромагнитную катушку. После этого, сердечник путём примагничивания затягивается в соленоид. Этот процесс приводит к тому, что канал либо закрывается, либо наоборот открывается. Магнитный сердечник намеренно располагается внутри специальной герметичной трубки в катушке соленоида. Его герметичность – это одно из самых важных условий.


Электромагнитный клапан по своему устройству напоминает привычный запорный клапан. Но у клапана с использованием соленоида закрытие и открытие может происходить без непосредственного на него воздействия. И открытие, и закрытие магнитного клапана происходит благодаря тому, что на его электромагнитную катушку подаётся электрический ток.





Область применения клапанов



Области применения электромагнитных клапанов достаточно широки. Их используют, как в бытовых нуждах, так и на крупных предприятиях для трудоёмких и сложных по своей сути процессах
Благодаря его работе можно на расстоянии осуществлять подачу практически любых типов жидкости, а также газа или же пара. Это действие также можно произвести практически в любой момент времени, когда потребуется. Самыми простыми и понятными примерами работы клапана может стать подача или слив воды, управление процессами отопления по заданным параметрам или обеспечение водой различные поливальные системы, которые тоже должны работать по времени.







Данными типами устройств пользуются в промышленных масштабах и крупные компании такие как «Газпром», «Норильский Никель», «Сургутнефтегаз», ЛУКойл и другие.


Далее более подробно рассмотрим способы применения электромагнитного клапана. Один из самых распространённых видов устройств, где используется клапан, является газовый фильтр, применяемый на автомобилях. В целом эта конструкция представляет собой единый узел, оснащённый предохранителем, которым и служит электромагнитный запорный клапан. Когда зажигание в автомобиле выключено этот запорный клапан перекрывает подачу газа в редуктор. Перекрывается газ дистанционно. Это обеспечивает переключатель видов топлива, осуществляющий переход с бензина на газ. Обычно он располагается непосредственно в салонах автомобилей, прямо у приборной панели. В этом варианте использования электромагнитного клапана он играет роль аварийного  выключателя, который прекращает подачу газа, если неожиданно  происходит аварийная ситуация.



Преимущества электромагнитных клапанов


Преимущество использования соленоидного клапана также заключается  при его использовании можно достаточно быстро управлять любыми системами водоснабжения. Времени для того чтобы клапан сработал, требуется совсем немного – порядком две-три секунды. И за счёт этого такое устройство становиться особенно востребованным в управлении горячим водоснабжением в небольшой замкнутой системе, какой может быть квартира либо же частный дом. Устанавливая клапан, можно с максимальной точностью придерживаться необходимой температуры, благодаря реагированию на любые перемены в нагрузке, что обеспечит защиту от возникновения так называемых «холодных пробок».


За счёт установки электромагнитного клапана, таким образом, продляется срок службы всей отопительной системы в целом, поскольку обеспечивает равномерное распределение тепла на пластины и вместе с этим снижает их загрязнение. Помимо этого, значительно сокращаются расходы на обслуживание отопительной системы. И поскольку в магнитном приводе клапана отсутствуют механические части, это намного продляет срок его службы. Эксплуатировать электромагнитный клапан можно в системе с различным давлением, поскольку его работа от давления не зависит.



promplace.ru

Электромагнитные вентили — Мегаобучалка

Назначение. Электромагнитные вентили являются составной частью аппаратов, приводимых в действие сжатым воздухом (пневматические контакторы, клапаны, реверсоры и т. д.).

Вентили включающего типа ЭВ-08, ЭВ-16, ЭВ-17, ЭВ-29 и выключа­ющего типа ЭВВ-09. Электромагнитные вентили указанных типов ус­танавливали на электровозах ВЛ11 выпуска до 1980г.

Каждый вентиль имеет два клапана (впускной и выпускной) и три отверстия для воздуха: первое — для подачи, второе — для соединения корпуса вентиля с цилиндром и третье — для выпус­ка в атмосферу. По принципу действия, вентили делятся на вклю­чающие (рисунок 8) и выключающие (рисунок 9).

Включающие вентили соединяют цилиндр аппарата с источни­ком сжатого воздуха при возбужденной катушке и с атмосферой при обесточенной катушке. Выключающие вентили при возбуж­дении катушки выпускают сжатый воздух из цилиндра в атмосфeру, а при обесточенной катушке соединяют цилиндр аппарата с источником сжатого воздуха.

Все вентили в верхней части крышки имеют кнопку (грибок) 1 для включения вентиля вручную. При нажатии или отпускании этой кнопки вентиль производит те же операции, что при включении или выключении катушки. Вентиль имеет магнитную систему клапанного типа, состоящую из ярма 6, якоря 2, катушки 3, сердечника 4 и двусторонней клапанной системы.

При возбуждении катушки включающего вентиля якорь притягивается к сердечнику и давит на ствол 5, который открывает нижний клапан седла 7 и закрывает верхний клапан. При этом сжатый воздух поступает в цилиндр аппарата. При обесточенной катушке нижний клапан 8 под действием пружины 9 закрывается, а верхний клапан открывается и соединяет цилиндр аппарата с атмосферой.

При возбужденной катушке выключающего вентиля якорь притягивается к сердечнику катушки и давит на ствол клапана, который открывает верхний клапан и закрывает нижний клапан. При этом случае цилиндр аппарата соединяется с атмосферой. Если катушка не возбуждена, верхний клапан закрывается под действием пружины, нижний клапан открывается силой давления сжатого воздуха, который поступает из резервуара в цилиндр аппарата.






Рисунок 8. Электромагнитный включающий вентиль ЭВ-08   Рисунок 9 Электромагнитный выключающий вентиль ЭВВ-09

Вентили электромагнитные броневого типа включающие ЭВ-55, ЭВ-55-07, ЭВ-58 и выключающий ЭВВ-37. Эти вентили устанавливают на электровозах ВЛ11, начиная с 1980 г. взамен вентилей ЭВ-08, ЭВВ-09, ЭВ-16, ЭВ-17, ЭВ-29.

Их технические данные следующие:

  ЭВВ-37 ЭВ-55 ЭВ-55-07 ЭВ-58
Номинальное напряжение постоянного тока, В
Номинальный ток, А 0,21 0,21 0,13 0,13
Наименьший ток срабатывания, А. 0,15 0,15 0,092 0,092
Сопротивление катушки при 20°С, Ом
Наибольшее рабочее давление сжатого воздуха, кПа
Зазор Б под якорем, мм 2,1±0,1 1,5±0,1 1,5±0,1 1,5±0,1
Площадь сечения клапанной системы, мм2
на впуск. ........ 5,5 1,76 5,5
на выпуск ..... 10,5 10,5 10,5
Ход А клапанной системы, мм 1,2±0,1 0,5±0,1 0,5±0,1 0,5±0,1
Масса, кг 1,57 1,2 1,26 1,24



Вентили ЭВВ-37, ЭВ-55, ЭВ-55-07 и ЭВ-58 состоят из двух основных узлов: электромагнита и распределительной клапанной коробки. Конструкция электромагнитов у них аналогична, и отличаются вентили в основном устройством распределительных клапанных коробок.

Электромагнит состоит из катушки (рисунок 10 и 11), залитой эпоксидным компаундом в стальную втулку, стопа 2, фланца 5 и якоря 4. К фланцу 5 прикреплен изолятор 6, в котором размещены два вывода 24 (рисунок 10) катушки. Выводы подсоединены к шинам 23. На изоляторе установлена полиэтиленовая крышка 7, через центральную тонкую перемычку которой можно вруч­ную привести в действие вен­тиль, нажав на гайку 8.

Якорь 4 во фланце 5 фикси­руется от радиальных смеще­ний шариками 9, расположен­ными в пазу якоря. Он уста­новлен по резьбе на штоке 3 и фиксируется от отворачивания гайкой 8.



Рисунок 10. Электромагнитный вентиль ЭВВ-37 Рисунок 11. Электромагнитный вентиль ЭВ-58



В литом чугунном корпусе 16 распределительной коробки электромагнитного вентиля ЭВВ-37 запрессована втулка 22, в нижней части которой имеется кольцевой уплотняющий бурт, вза­имодействующий с резиновой шайбой 20 выпускного клапана 19. Этот клапан и впускной 12 закреплены на шпильке 21, которая ввинчена в шток 3 и законтрена гайкой 10. Пружина 11 прижи­мает резиновую шайбу 20 к нижнему уплотнительному бурту втулки 22. На впускном клапане 12 завальцована резиновая шай­ба 13, взаимодействующая с уплотнительным буртом вставки 14, имеющей центральный глухой канал, сообщенный с радиальной проточкой на боковой поверхности. Вставка 14 имеет уплотняю­щие резиновые кольца 18. Ее устанавливают в корпус 16 так, чтобы радиальная проточка сообщалась с впускным отверсти­ем «А». Положение пробки 15 зафиксировано винтом 17.

В исходном состоянии вентиля ЭВВ-37 (при обесточенной ка­тушке 1) сжатый воздух по каналу «А» через каналы вставки 14, клапанную камеру и отверстие б поступает к исполнительному аппарату.

При подаче напряжения на катушку вентиля под действием электромагнитных сил якорь 4, притягиваясь к стопу 2, переместит шток 3 до упора клапана 12 в бурт вставки 14 и перекроет сообщение каналов «А» и «Б». Одновременно с этим между уплотнительным буртом втулки 22 и резиновой шайбой 20 образуется щель, равная ходу подвижной системы, и сжатый воздух от ис­полнительного аппарата через канал «Б» поступит в атмосферу.

Распределительная клапанная коробка электромагнитного вентиля ЭВ-58 состоит из прессованного корпуса 13 (рисунок 10), имеющего уплотнительные бурты по месту размещения впускного 16 и выпускного 18 клапанов, установленных на шпильке 17 в центральном отверстии корпуса. На клапанах 16 и 18 завальцованы резиновые шайбы 12 и 11. Шток 3 якоря 4 жестко связан со шпилькой 17 клапанов резьбовым соединением, уплотненным резиновым кольцом 10. Впускной клапан 16 подрессорен пружи­ной 15, опирающейся на пробку 14.

В распределительной клапанной коробке электромагнитного вентиля ЭВ-55 вместо пробки 14 установлен штуцер. Клапанные коробки вентилей ЭВ-55 и ЭВ-58 отличаются в основном конст­руктивным исполнением корпуса, по-разному осуществлен подвод сжатого воздуха во впускную камеру.

Принцип работы вентилей ЭВ-55 и ЭВ-58 заключается в сле­дующем. В исходном состоянии пружина 15 (рисунок 10), пре­одолевая вес подвижной системы (якорь 4, шток 3, клапаны 18 и 16 и шпилька 17), прижимает впускной клапан к корпусу, при этом исключается подача сжатого воздуха из нижней камеры распределительной коробки к исполнительному устройству. При возбуждении катушки 1 якорь 4 электромагнита вместе с закреп­ленными на нем деталями подвижной системы перемещается вниз до упора клапаном 18 в верхний бурт корпуса 13. Впускной кла­пан 16 при этом открывается, а выпускной 18 закрывается, и сжа­тый воздух через отверстие а, клапан 16 и отверстие б поступает к приводу исполнительного устройства.

megaobuchalka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
