Снегоуборщик своими руками из мотокультиватора – Снегоуборочная машина своими руками: снегоуборщик из культиватора Крот

alexxlab | 03.06.2019 | 0 | Вопросы и ответы

Содержание

виды и конструкция снегоотбрасывателей, снегоуборочная насадка своими руками

В зимний период владельцам загородных домов приходится часто убирать снег. В сельской местности специальная техника используется крайне редко и людям приходится полагаться исключительно на свои силы. Чтобы облегчить задачу, можно самостоятельно изготовить снегоуборщик для мотоблока либо отдать предпочтение готовому решению.

Типы снегоуборочного оборудования

В специализированных магазинах сегодня можно приобрести различные механизмы, облегчающие работу на поле. Все более популярным становится и снегоуборочное оборудование. На данный момент существует четыре основных вида снегоочистителей:

  • Бульдозерного типа — располагается спереди мотоблока.
  • Шнековые — снег захватывается с помощью шнека, который и перемещает его к отверстию трубы.
  • Вентиляторно-лопастной — снежинки с помощью вентилятора доставляется в наклонную трубу, после чего выбрасывается.
  • Воздушно-вентиляторный — снежинки втягиваются сильной струей воздуха и удаляются в противоположную сторону.

Если оборудование для уборки снега приобретается в магазине, то все четыре типа отлично справляются с поставленной задачей. Но если интересует вопрос, как сделать снегоуборщик своими руками на мотоблок, то стоит обратить внимание лишь на первые три вида. Для изготовления воздушно-вентиляторного снегоотбрасывателя потребуется мощная силовая установка и с ее поиском могут возникнуть проблемы.

Рекомендации по изготовлению снегоуборщика

Так как самостоятельно можно изготовить три типа приставок для уборки снега, то стоит рассмотреть все варианты. В результате останется выбрать наиболее подходящий для каждого конкретного случая.

Бульдозерного типа

Этот самодельный снегоуборщик кроме непосредственно мотоблока, состоит из адаптера, к которому и крепится насадка. Он напоминает бульдозерный отвал и является наиболее простым в изготовлении. В качестве ножа, подрезающего пласт снега, используется металлический лист, который следует предварительно заострить.

Также из листового металла изготавливаются и другие части приставки, после чего свариваются.

На главный блок отвал устанавливается посредством кронштейнов и штанг. Тяги следует крепить в проушинах отвала и подвести к рычагам управления с помощью роликов или металлических трубок. Это нехитрое устройство сделает из вашего мотоблока снегоуборщик.

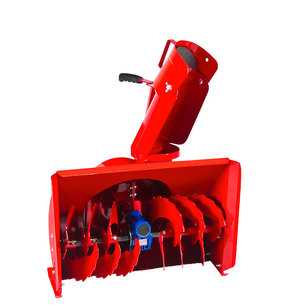

Роторный снегоочиститель

Этот вид оборудования для уборки снега состоит из нескольких элементов:

  • Открытый короб.
  • Шнек.
  • Редуктор, но можно обойтись и без него.
  • Цепная передача.

Для изготовления короба потребуется листовое железо и сварочный аппарат. Нижние концы короба необходимо загнуть на манер лыж. Вал выполняется из трубы диаметром не менее 50 мм. Также необходимо изготовить две П-образные пластины для крепления шнека, которые привариваются посередине вала. Следует заметить, что их необходимо установить, развернув их под углом в 180 градусов, относительно друг друга.

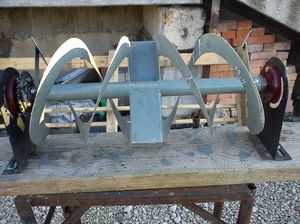

Для изготовления шнека потребуется четыре кольца, изготовленных из листа металла. Их необходимо разрезать с одной стороны, а концы раскрыть на размер диаметра. После этого один конец кольца с помощью сварки крепится к лопасти захвата, а второй следует усилить металлической полосой. Сзади захвата вырезается отверстие любой формы, в которое вставляется труба соответствующего диаметра.

Следует помнить, что расстояние между лопастями и задней стенкой короба должно быть минимальным. Вал следует установить на подшипники так, чтобы один его конец выступал из короба на 50−100 мм. Здесь будет крепиться звездочка цепной передачи. Изготовленная таким способом насадка снегоуборщик на мотоблок отлично справится с поставленной задачей и значительно облегчит жизнь владельца загородного дома в зимний период.

Вентиляторный агрегат

Это снегоуборочное оборудование содержит следующие элементы:

  • Барабан, установленный на подшипник.
  • Крыльчатка с лопастями.
  • Отвалы.
  • Короб с трубой.

В верхней части барабана необходимо прорезать отверстие для выхода снега, а затем впрессовать в него крыльчатку. При этом расположить ее следует так, чтобы лопасти были параллельны оси вращения. Отвалы предварительно стоит заострить, а затем приварить к барабану.

Шнеко-вентиляторная насадка

Последний вид снегоуборщика наиболее сложен в изготовлении. Состав агрегата следующий:

  • Шнек — вал изготовлен из трубы и двух цапф. На трубу наваривается 8 полудисков из стали толщиной в 2 мм. Крепить их необходимо так, чтобы в результате получились две перекрещивающиеся спирали.
  • Ротор для уборки снега — лопасти лучше изготовить из трехмиллиметровой стали и загнуть их концы под прямым углом, чтобы увеличить эффективность захвата.
  • Корпус — сваривается из листового железа и устанавливается на две металлические полосы с загнутыми передними концами, которые будут выполнять роль лыж.
  • Труба — необходима для выброса снега.

Снегоуборщик из мотокультиватора своими руками изготовить не так сложно, как может показаться. Использование подручных материалов позволит сэкономить значительную сумму, ведь аналогичное готовое оборудование стоит недешево.

sotka.guru

Из культиватора снегоход и снегоуборщик — своими руками, чертеж

Культиватор – универсальная техника, которая позволяет за достаточно короткое время и с минимальной затратой сил справляться с тяжелой работой на участках. Многие довольствуются такой техникой и активно пользуются такими агрегатами в период посадки и сбора урожая. А вот на зиму закрывают оборудование в сарае или гараже. Но есть умельцы, которые смогли приспособить такую технику и в зимний период. Ведь в эту пору все жители частных домов сталкиваются с проблемой очистки двора от снега. В принципе уборку снега не назовешь трудной работой. А вот в случае большого двора или сада, или при нужде очистить дорогу в селе, чтобы элементарно обеспечить нормальный проезд по улице, такую работу уже вполне можно назвать тяжелой. В этом случае многие мастера стали удачно переоборудовать свой культиватор в снегоход или снегоуборочную машину.

Как сделать снегоход из культиватора?

Самоделку из культиватора в снегоход смело можно назвать одной из самых простых конструкций. Такое оборудование можно изготовить самостоятельно в течение всего нескольких дней. Как это сделать мы сейчас расскажем.

Самый простой способ создания такого оборудования заключается в креплении к культиватору прицепа. Стоит отметить, что прицеп должен быть небольшой и иметь отменную сцепку с рамой культиватора. Чтобы достичь такой «мощной сцепки» нужно приварить железный брусок в 50 – 60 см длиной на конец крепящего к культиватору дышла. В итоге он должен получиться параллельно оси мотокультиватора.

На следующем этапе нужно просверлить 2 отверстия на расстоянии 5 – 6 см от края бруска. Дополнительным креплением будут выступать 2 железных хомута, которые непосредственно набрасываются на ось мотокультиватора. Скрепляется все это болтами и контргайками с крестовиной. Благодаря такой сцепке агрегат будет иметь хорошую устойчивость и маневренность.

Теперь переходим к изготовлению колес. Здесь мы тоже нагружать себя схемами и чертежами не будем. Обойдемся простым и эффективным вариантом. Берем 2 камеры от любой грузовой машины и спускаем их. Далее на них помещаем цепи для зимней езды, вполне хватит 4 – 5 штук. При накачивании камер цепи будут в их углубляться, что создаст ребристую поверхность колес.

Несмотря на такую простую конструкцию, снегоход порадует своим качеством и успешно зарекомендует себя при эксплуатации.

Как сделать из культиватора снегоуборщик?

Кто-то скажет, зачем переоборудовать культиватор, если просто можно к нему прикрепить навесное оборудование? Да, есть специальные навесы, которые предназначены для таких целей, но они не всегда оправдывают ожидания и часто можно столкнуться с некачественной работой.

Прежде чем преступить к работе стоит обзавестись четким чертежом, где будут указаны все размеры каждой детали в точности до миллиметра. Также можно воспользоваться пошаговой инструкцией схемами ниже.

Итак, работа по изготовлению снегоочистителя должна состоять из следующих этапов:

  1. С помощью токарного станка делаем все навесные запчасти, согласно чертежу.
  2. Изготавливаем шнек. Для этого на трубу с 2 цапфами крепим 8 полудисков. В итоге должна получиться своего рода спираль.
  3. Устанавливаем вал с шнеками на шарикоподшипники №203.
  4. Делаем корпус-стакан. Для этого вам подойдет алюминий АМг6 или АМг3.
  5. Изготавливаем барабан для ротора. В этом нам поможет 20-литровый алюминиевый котел.
  6. Соединяем мотокультиватор с изготовленным снегоуборочным механизмом.
  7. Все шнеки, передачи и прочие механизмы прячем под корпус. Для его изготовления нужно взять стальные листы в 2 мм и сварить их так, чтобы получились углы 20х20 мм. Скрепить конструкцию помогут заклепки диаметром в 4 мм и винты М4.
  8. Устанавливаем оборудование на самодельные лыжи.

Помните, что нет ничего не возможного и снегоуборщик своими руками из мотокультиватора изготовить совершенно не трудно. Пользуйтесь схемами, представленными ниже и вопрос, как сделать снегоуборщик своими руками отпадет сам по себе. Собирайте все свои технические знания и умения и у вас обязательно все получится!

sadovij-pomoshnik.ru

Изготовление снегоуборщика из культиватора — порядок действий

Снегоуборочная машина – это незаменимая вещь в хозяйствах с большими придомовыми участками. Многие желающие могут купить агрегат, остальные предпочитают изготавливать снегоуборщик из культиватора своими силами. Для этого потребуется тщательно подготовить материалы и полностью исправное оборудование, а также действовать строго по указанному алгоритму.

В чем заключается суть переделки?

Сборка самодельного бытового снегоуборщика из хозяйственного культиватора популярна из-за возможности готовой самоделки отбрасывать легкий собираемый снег на солидные расстояния. В некоторых случаях они достигают 11–13 м.

При изготовлении агрегата используется минимум пластика – это делает работающие механизмы снегоуборщика более выносливыми. К тому же, практически полностью стальная самоделка гораздо тяжелее и устойчивее на рыхлом снегу при очистке территория с уклонами и подъемами.

Самодельный снегоочиститель из культиватора должен комплектоваться надежным шнековым механизмом, который, вращаясь, всасывает и измельчает массы. Непосредственно внутренняя часть самодельного шнекового устройства должна состоять из связующих ремней и надежных переходников.

Для запуска и регулировки работы самодельного снегоуборщика оператор поочередно подключает валы использованного для сборки культиватора при помощи встроенной в его устройстве ременной передаче.

Что потребуется для самостоятельной сборки?

Прежде, чем переделать культиватор в снегоуборщик, изготовителю нужно подготовить и изучить схемы. Чертеж должен быть рядом с ним на протяжении всей сборки. В таком случае изготовитель всегда сможет узнать правильный порядок установки и метод фиксации тех, или иных деталей в общее устройство самоделки.

Помимо схем, для непосредственного изготовления снегоуборщика из хозяйственного культиватора потребуются такие материалы:

  • цельный лист кровельного железа – нужен для сборки отдельных элементов рамы и заборного ковша машины из культиватора;
  • стальные профильные трубы с разным диаметром – требуются для сборки и соединения деталей каркаса;
  • лист фанеры и отрезок транспортерной ленты – нужны для сборки гусениц снегоуборщика;
  • стальные уголки – потребуются для усиления каркаса;
  • гайки и болты разного диаметра – нужны для фиксации деталей снегоуборщика.

С инструментов нужно подготовить:

  • ключи, съемники и отвертки;
  • электрическая дрель и комплект сверл;
  • молоток, киянка и напильник;

Все работы по самостоятельной переделке культиватора в хозяйственный снегоуборщик лучше всего выполнять в закрытом помещении.

Сборка снегоочистителя из культиватора

Успех в изготовлении самодельного снегоуборщика во многом зависит от того, будет ли изготовитель придерживаться правильного порядка действий. Он должен избегать ошибок, так как это может привести к плохому качеству сборки машины, а также ее небезопасности при эксплуатации.

Изготовление машины из культиватора выполняется в следующем порядке:

  1. Для начала необходимо собрать прочный и устойчивый к различным ударам каркас. С этой целью потребуется приварить друг к другу 2 металлических уголка. К ним приваривается стальная труба, диаметр которой должен составлять примерно 2 см – она будет играть роль рукоятки. Другой отрезок трубы потребуется для создания вала, диаметр которого должен составлять 4 см;
  2. В стальной трубе нужно проделать аккуратное сквозное отверстие – в дальнейшем изготовитель будет использовать его для установки металлической пластины, изначальными размерами 17×27 см. Во время работы снегоуборщика пластина будет постоянно выполнять часть функций своеобразной лопатки;
  3. Для того, чтобы собираемые массы мгновенно попадали к лопатке, снегоуборщик потребуется оборудовать двухзаходным шнеком. Его можно собрать из 1-сантиметровой транспортерной ленты. Непосредственно для этого нужно отрезать примерно 50 см ленты, а из полученного куска вырезать 4 одинаковых кольца;
  4. Затем к несущей части каркаса потребуется прикрепить прочную самодельную  платформу, которая изначально будет играть роль подставки для двигателя. Для этого подойдут 2 металлических уголка, которые нужно приварить к используемой трубе. После этого приваривается сама платформа, а между ней и двигателем стелиться и крепиться хомутами резиновый коврик;
  5. После этого на вал потребуется надеть закрытые подшипники. Непосредственно для этого каждый из концов вала нужно предварительно пропилить. Затем необходимо заранее подготовить место для крепления шпонки. С этой целью нужно аккуратно проделать паз непосредственно в одной из сторон металлического вала;
  6. Для достижения быстрого безопасного и более плавного передвижения машины по снегу ее лучше всего укомплектовать лыжами. Для их изготовления из деревянных брусков нужно вырезать заготовки, к каждой из которых потребуется прикрепить планку из гладкого пластика;
  7. Отбрасывание масс в устройстве агрегата будет выполняться при помощи поворотного желоба. В целях его изготовления подойдет цельная часть канализационной трубы, которая будет крепиться над заборным ковшом;
  8. Во время монтажа всех используемых элементов устройства необходимо проследить, чтобы конечная ширина штатной шнековой лопатки оказалась меньше диаметра встроенного желоба;
  9. Корпус, ковш и другие элементы снегоуборщика потребуется покрасить. Для этого машину необходимо покрыть грунтовкой и несколькими слоями краски. Для лучшей защиты поверх краски потребуется нанести слой лака. Все это защитит детали агрегата от образования очагов коррозии.
В конце готовый снегоуборщик из культиватора необходимо испытать. Для этого нужно заправить его, завести, и первые 2–3 часа работать с ним только на уборке свежевыпавшего снега. После израсходования одного полного бака с топливом можно переходить к очистке территории от более тяжелого налипающего снега.

o-motoblokah.ru

для агро, салют, угра, нева, каскад и чертежи для сборки

Снегоуборщик – незаменимая машина в зимнее время на любом дачном участке (читайте, как выбрать). Если в перечень ваших незаменимых железных помощников уже входит такое устройство, как мотоблок, то попробуйте изготовить к нему самодельный снегоотбрасыватель своими руками.

Снегоуборщик можно сделать и из бензопилы. Узнайте как – тут.

Для изготовления снегоуборочной машины из мотоблока понадобятся следующие инструменты:

  • Набор ключей.
  • Комплект болтов с гайками.
  • Дрель с набором сверл.
  • Углошлифовальная машина.
  • Набор отверток.
  • Молоток.
  • Плоскогубцы.
  • Тиски.
  • Напильник.
  • Электрическая ножовка.
  • Комплект цепей.
  • Сварочник.
  • Лист металла.
  • Труба из профиля.

Виды снегоуборщиков для мотоблоков

Для того, чтобы правильно сделать снегоуборщик самостоятельно необходимо различать их типам и принципу работы каждого из них.

Роторный снегоуборщик

Роторные снегоочистители считаются самыми мощными среди всего предлагаемого ассортимента снегоуборочных машин. Машины такого типа способны отбрасывать снег на расстояние более 12 метров. Прочитайте статью, как сделать роторный снегоуборщик.

Самодельный роторный снегоуборщик для мотоблока – это металлический короб с расположенным в нем шнековым валом. Крутящийся вал считается основным рабочим механизмом снегоуборочного агрегата.

Самодельный роторный снегоуборщик

В качестве дополнительных вспомогательных приспособлений при изготовлении механизма понадобятся органы управления и сцепления, а также некоторые запасные части привода. Прочитайте про запчасти к снегоуборщику – тут.

Роторный снегоуборщик для мотоблока начинает движение только за счет работы вала самого мотокультиватора, крутящий момент которого передает свою энергию через специальные переходники. Такие переходники продаются во всех специализированных на продаже садовой техники магазинах.

Более подробно смотрите на видео:

Принцип работы такого механизма состоит в захвате и передвижении снега в жерло машины за счет работы шнекороторного устройства. Возможность работы такого устройства получается за счет гибкого соединения двух валов при помощи крепкого ремня.

Еще один важный механизм в конструкции – крыльчатка, которая необходима для выброса снежной массы через специальное отверстие, выведенное наверх.

Вал представляет собой кусок трубы, вокруг которой по спирали движется зубчатый агрегат – шнек. С целью сохранения постоянного крутящего момента, а следовательно и эффективного производства работ, вал крепится на подшипники.

Зубчатый шнек изготавливается из металла в виде одинаковых и равноудаленных друг от друга лопастей. Снизу, ко дну лопаты крепится пластина с острым краем для резания снежного покрова.

На нашем сайте вы найдете несколько статей, посвященных разным моделям бульдозеров. В них вы можете сравнить их характеристики и цены. Здесь описание модели T170.

T130 – многофункциональная машина, которую можно использовать как тягач, вездеход, экскаватор.

Бульдозер Б10м с повышенной производительностью выпускается на челябинском заводе с 2004 года.

Бульдозерный тип снегоуборщика (с отвалом)

Бульдозерный тип снегоуборщика

Снегоуборщик с отвалом представляет собой мотоблок со специальным адаптером, к которому крепится насадка в виде самодельного отвала. Отвал –основной рабочий орган снегоуборочной машины такого типа. Умелые рукодельники могут сделать адаптер для мотоблока своими руками.

Для изготовления ножевой пластины используют острый металлический лист, с помощью которого снежный пласт подрезается и откидывается.

https://www.youtube.com/watch?v=p1pTWn4BMFA

Части отвала изготавливаются из стали, затем свариваются сварочным аппаратом. К низу отвала посредством сварки крепится нож. С помощью штанг и кронштейнов отвал закрепляют к мотоблоку. Тяговые механизмы держатся в отверстиях отвала и крепятся к органам управления через трубки.

Изготовление отвала из стали

Вентиляторно-лопастной снегоуборщик состоит из следующих механизмов:

  • Барабан и подшипник.
  • Крыльчатка.
  • Лопасти. Располагаются вдоль оси вращения.
  • Приваренные к барабану отвалы.
  • Ковш из листовой стали.

С помощью системы передачи крутящего момента барабанная ось связывается с валом двигателя.

Снежная масса, попадая в короб, двигается строго по направляющим к лопастям, которые и выбрасывают ее наружу.

Принцип работы роторного и шнекового снегоуборщика

Снегоотбрасыватель для мотоблоков Агро или Каскад выглядит как огромный ковш, который загребает снег внутрь машины и перемещает его тонкой струей на специальный винтовой транспортер – шнек.

Ниже приведено видео шнекового снегоуборщика для мотоблока Агро:

Механизм представляет собой два парных не литых винта, выполненных из полос с редкими зубьями, расположенными по внешнему краю полоски. Такое исполнение позволяет соединить половинки ковша таким образом, чтобы обеспечить наибольшую ширину захвата снежной массы.

Ниже приведено видео снегоуборщика для мотоблока Каскад:

Винты закручены к центру вала в то место, куда попадает снег. Сила вращения вала настолько велика, что способна раскрошить на мелкие комочки даже твердые пласты снега.

Для того, чтобы метательный ствол всегда был свободен и не забивался снегом, винты соединяют внахлест – это дает возможность сохранения постоянного замедленного хода движения снежного потока.

Шнековые снегоуборщики называют одноступенчатыми, так как от момента попадания снежной массы внутрь агрегата до выброса наружу требуется прохождение одной ступени переработки – движение по транспортеру.

Другой тип снегоуборщиков считаются двухкаскадными, то есть такие машины состоят из двух основных рабочих элементов – шнека и винта. Такие модели снегоуборщиков устанавливаются на мотоблоки Агро и Угра, и преимуществом такого механизма считается большая дальность выброса снега – до 25 метров.

Далее приведено видео снегоуборщика к мотоблоку Угра:

Особенности изготовления отвалов

Для изготовления самодельного отвала для мотоблока Салют потребуются следующие инструменты:

  • Дрель с комплектом сверл.
  • Болгарка.
  • Сварочная машина.

В качестве материала для отвала вполне сойдет обыкновенная стальная бочка вместимостью 200 литров. Данную бочку необходимо разрезать на 3 одинаковые части, которые будут выступать в качестве изогнутых сегментов отвала.

Две части нужно соединить с помощью сварки между собой, в результате чего получится необходимое для изготовления отвала изделие с толщиной 3 мм. Такая толщина считается оптимальной для обеспечения требуемой жесткости оборудования.

Нюансы изготовления

При изготовлении отвала для мотокультиватора Салют необходимо усиление нижней кромки ножевой частью. Для этого заготовьте металлическую полоску толщиной не менее 5 мм.

Длина полоски равна длине нижней части отвала. Далее в подготовленной заготовке для ножа просверливаются отверстия диаметорм 6 мм, расположить которые необходимо через каждые 12 см. С помощью этих отверстий к отвалу крепится резина.

Изготовление отвала из бочки

К уже подготовленному из двух частей бочки отвалу посередине приваривается квадратная труба с длиной стороны, равной 40 мм. Данный элемент усилит конструкции навесного оборудования

Затем к центральной части трубы необходимо приварить полукруг с заранее просверленными отверстиями для крепления. Полукруг должен быть изготовлен из толстого листа стали.

Советы по изготовлению

Крепление-держатель для самодельного отвала выполняется Г-образной формы. Один из концов данной составляющей крепится в одно отверстие полукруга, а другой прикручивается к конструкции мотоблока при помощи болтов.

Высоту отвала также можно изменить, для этого используются болты, которые нужно прикрутить к отрезку профилированной трубы.

Особенности изготовления разных отвалов

Отвал для мотоблока может быть выполнен из стального листа толщиной не менее 3 мм, размер устройства по завершению работ будет составлять 85*22*45 см.

Изготовление разных отвалов

Внутренние вспомогательные стойки должны быть выполнены из материала сравнительно большой толщины, так как они выступают в виде своеобразных ребер жесткости. В них также сверлятся отверстия для крепления лопаты к штангам мотоблока.

Отвал для снегоуборочной машины из мотоблока Нева выполняется по точно такой же технологии. В качестве крепления отвала может быть использован кронштейн, установленный на полозьях мотоблока. К ним также и крепится дно откидной опоры, расположенной спереди.

Для крепления используйте болты номенклатуры М 10. Нож лопаты для мотокультиватора Нева держится на болтах, имеет размеры 0,3*10*85 см.

Заключительный этап

Для исключения врезания устройства в землю, край отвала обшивается металлом. При размерах основного устройства – отвала 45*22 см, оно будет внешне выглядеть как ковш.

Для продления срока эксплуатации вашего самодельного устройства необходимо во время первого использования проверять состояние крепления элементов каждые 25-30 минут работы.

При каждом использовании агрегата выделяйте время на проверку состояния натяжения клинового ремня.

Регулярно проверяйте и при необходимости подтягивайте все резьбовые соединения.

Своевременное и постоянное выполнение такого обслуживания устройства, позволит вашему самодельному снегоуборщику надежно и эффективно работать в течении многих зимних сезонов.

Каждому мастеру вполне по силам изготовить снегоуборщик к мотоблоку самостоятельно, а поэкспериментировать с размерами и материалами научиться изготавливать снегоотбрасыватели для разных моделей мотоблоков.

Во избежание образовании коррозии на вашем агрегате не забывайте чаще обрабатывать металлические поверхности специальными химическими растворами. Соблюдение всех вышеприведенных рекомендаций позволит вам избежать дорогостоящего ремонта устройства или приобретения нового агрегата.

Узнайте как самому сделать электрический снегоуборщик – тут.

machinspec.com

Снегоуборщик из культиватора — принцип работы, своими руками

Мотокультиватор – это весьма полезная вещь для любого землевладельца, поскольку серьезно экономит время при обработке большого количества почвы. Так дела обстоят в те времена года, когда земля не промерзает и не покрывается большим слоем пушистого снега. Но, не стоит думать, будто бы зимой мотокультиватор бесполезен. Применив некоторую грамотную модернизацию, его вполне можно приспособить для полезной деятельности. Например, переделать культиватор в снегоуборщик.

Принцип функционирования машины

Стоит отметить, что снегоуборщик из культиватора получится превосходный, хотя бы потому, что он способен отбросить снег очень далеко в сторону. Всё зависит от мощности конкретного мотора, но расстояние может составлять до 12 метров.

У такой машины есть стандартный металлический корпус, спереди стоит ковш со шнеком, загребающим снег. С помощью шнека снег подается на крыльчатку, которая и выбрасывает его через патрубок наружу. Снег выводится мощными толчками, которые обеспечиваются надежными ремнями и переходниками внутри всей этой системы. Чтобы создать такую машину своими руками и фактически объединить два в одном: мотокультиватор и снегоуборщик, нужно будет использовать ременную передачу.

Что потребуется для работы

Чтобы самостоятельно создать подобный аппарат, вам нужно будет запастись материалами и инструментами:

  • ключами различного диаметра;
  • плоскогубцами;
  • тисками;
  • гайками и болтами;
  • дрелью;
  • пилой-болгаркой;
  • отвертками;
  • сварочным аппаратом;
  • различными цепями;
  • напильником;
  • молотком;
  • электроножовкой.

Еще нужен будет лист металла, лучше всего кровельное железо. Также пригодятся профильные трубы, лента от транспортера, фанера и закрытые подшипники.

Рама для такого самодельного снегоуборщика создается из металлического уголка, при помощи сварки. В качестве ручки можно использовать трубу, из нее же делается и вал шнека. Посередине трубы делается прорезь, т.е. пропиливается ровная линия. Она нужна, чтобы установить металлическую пластину габаритами 12 на 27 сантиметров. Металлическая пластина будет исполнять роль лопатки. Она будет вращаться на валу. Это своеобразная замена винтового вала.

Для создания шнековых лопастей также хорошо подойдет транспортерная лента из резины, толщина которой должна быть не меньше сантиметра. Запаситесь примерно половиной метра такой ленты, вырежьте из нее электропилкой четыре кольца, каждое по 28 сантиметров диаметров.

Мы крайне рекомендуем вам заранее создать все чертежи тех деталей, которые вы будете изготавливать своими руками. Если же вы изначально не представляете себе, что вы хотите создать, и как сделать эти чертежи, но все-таки обладаете минимальными слесарными навыками, то возьмите подходящий чертеж в интернете. На чертежах обязательно должны указываться все размеры и параметры деталей.

Важные аспекты устройства

На самом деле для того чтобы убирать снег, может быть использован не весь мотоблок целиком, а один его двигатель, отдельно от машины. Корпус шнека может быть изготовлен из достаточно толстого куста металла, например, из бочки, а не только из кровельного железа. Рама и фанера пригодятся, чтобы создать правильные контуры его устройства. Если вы желаете придать большую эстетичность созданному вами агрегату, мы рекомендуем его покрасить в наиболее импонирующий вам цвет. Каждый из подшипников, используемый вами в конструкции, должен иметь закрытую конструкцию. Иначе на него попадет снег, подшипник может заклинить.

Поворотный желоб играет немаловажную роль в устройстве снегоуборщика. Он может быть создан вами собственноручно из уже готовой трубы с изгибом, либо согнуть из не слишком толстого листа металла. Желоб должен быть установлен в конструкцию с таким расчетом, чтобы его можно было быстро повернуть в течение нескольких секунд в диаметрально-противоположную сторону. В противном случае вы не сможете эффективно двигаться с мотоблоком из стороны в сторону, забирая по полосе снега за один проход. Вам придется каждый раз возвращаться в исходную позицию, иначе труба будет отбрасывать снег в ту сторону, которая была уже очищена от снега. Длина желоба напрямую влияет на дальность выброса снежной массы, имейте это в виду. Также помните, что дальность полета снега зависит и от мощности мотора, подаваемой на ротор.

sadovij-pomoshnik.ru

Самодельный снегоуборщик для мотоблока, роторный снегоуборщик для мотоблока, насадка снегоуборщик на мотоблок

Снегоуборщик для мотоблока является незаменимым устройством для жителей в посёлках, деревнях и прочих местностях. Зима в нашей полосе снежная, а потому уборка снега является насущным вопросом почти каждого студёного дня. Снегоуборщик можно как приобрести в специализированном магазине, так и самостоятельно изготовить при наличии нужных инструментов, запасных частей, ну и, конечно же, самого мотоблока.

По сути, каким бы снегоуборщик ни был, принцип работы его одинаковый:

  1. Уборка снега производится за счёт лопаты (или лопастей), двигателя и роторного узла.
  2. Во время работы двигателя, приходит в движение шнек. Именно он разбивает слои снега и собирает разломленные куски.
  3. При попадании снега в лопасти ротора, он проходит через оборудование и выталкивается через специальное отверстие наружу на достаточное расстояние.

Заводская модель снегоуборочной насадки на мотоблок проста в использовании, но при самодельной сборке, подобный механизм имеет свои трудности. Поэтому, если принято решение о заведении снегоуборщика для мотоблока своими руками, то лучше прибегнуть к более простой конструкции.

Снегоотбрасыватель для мотоблока подразделяется по типу конструкции на следующие типы:

  • шнековый;
  • роторный;
  • двухступенчатый.

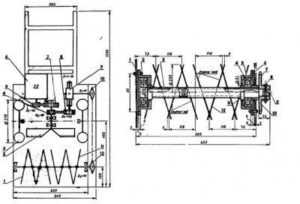

Какой будет удобен именно вам, станет известно после изучения необходимой информации и разбора чертежей на устройство уборки снега.

Снегоуборщик для мотоблока Нева

Этот вид мотоблока для уборки снега является самой востребованной моделью, так как эту установку собрать не представляется сложным. И ещё мотоблок Нева обладает хорошей работоспособностью. Все, что необходимо для снегоуборщика на мотоблок Нева, — это определиться с видом насадки. Она может быть куплена за немалую сумму, или собрана собственноручно, что является наиболее частым явлением. Какие существуют насадки снегоуборщика на мотоблок? Рассмотрим ниже:

  • Насадка «бульдозер». На мотоблок необходимо установить адаптер, а через него будет подсоединена эта насадка. Металлический лист с заострённым окончанием, напоминает нож, разрезает и отводит снег в сторону. Альтернативным вариантом может стать отвал на мотоблок, своими руками сделать его куда проще.
  • Для изготовления роторной насадки, понадобятся чертежи и схемы. Так как система двухступенчатая, то конструирование представляется трудоёмким процессом.
  • Насадка в виде вентилятора. Специальные лопасти сгребают и выбрасывают снег через трубу. Чтобы смастерить эту насадку, потребуются знания и навыки подобных устройств.

Также рекомендуем прочитать:

Снегоуборщик для мотоблока своими руками

Перед конструированием устройства, потребуется подготовить двигатель высокой мощности. Чаще всего используют его от нерабочего трактора. Остальные элементы собираются так:

  1. Шнек делается из листового металла или изымается из старой техники. На трубе будущего шнека проделывается пропил, где будут закреплены металлические лопатки высотой до 30 см, в количестве 4–5 штук. Располагаться они будут по спирали.
  2. Ковш лучше всего сделать из металлического листа, а боковины проще сделать из плотного картона (не менее 1 см). Но надёжнее из металла. Смотрите, как удобнее будет именно вам.
  3. Двигатель размещается на мотоблоке, который будет соединён с ковшом металлическими уголками. А ремень между ними будет способствовать передачи крутящегося момента на вал шнека.
  4. Чтобы обеспечить выброс снега на достаточное расстояние, нужно взять пластиковую канализационную трубу и закрепить её на корпусе шнека.
  5. Если оборудование установить на лыжи, то это облегчит эксплуатацию аппарата, а также позволит регулировать глубину очистки снега.
  6. Для целостности картины, можно покрасить весь снегоуборщик, чтобы детали разных материалов не выбивались из общего ряда.

Лопата-отвал для снегоуборщика

Лопата-отвал, это самая простая разновидность снегоочистителя, который собрать самостоятельно проще всего. Выглядит лопата для мотоблока своими руками, как ковш. Эксплуатируют его не только в качестве уборщика снега, но и в работе с выравнивания земли, уборке мусора и других загрязнений.

Как же сделать лопату на мотоблок? Поверхность её необходимо покрыть специальным материалом, чтобы не повредить ковш и обеспечить длительный срок службы. Подойдёт для этих целей резиновое покрытие. Ширина лопаты на мотоблок можно варьироваться согласно вашим пожеланиям. Обычно её диапазон составляет 80–150 см. На такую лопату для мотоблока чертежи не требуются, хотя они и есть. Особенностью лопаты-отвала является то, что есть возможность выставлять отвал в удобное положение для проведения требуемой работы.

Роторный снегоуборщик для мотоблока

Подобный механизм этого снегоуборщика может справиться с самыми большими объёмами снега, по сравнению с иными конструкциями. Это самый производительный снегоуборщик для мотоблока. В среднем это навесное оборудование может охватывать снег глубиной до 50 см. Для того чтобы сделать роторный снегоуборщик, вам потребуется металлический лист и агрегат для сварки.

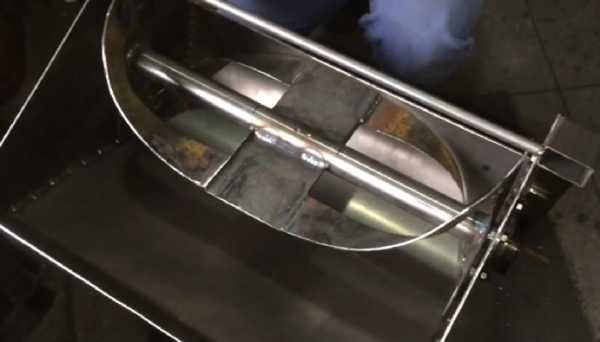

Сначала необходимо изготовить шнек. Для этого требуется труба и полудиски, которые будут сварены к трубе спиралевидно. Очень важно проводить сварочные работы должным образом, чтобы устройство было прочным. Если имеется ненужный готовый шнек от другой техники, можно использовать и его.

Чтобы шнек можно было привести в движение, к нему необходимо прикрепить болтами и гайками подшипники, к боковой части навесного оборудования. Вращающийся шнек обеспечит поступление снега на ротор.

Для изготовления ротора, потребуется алюминиевый котёл, который необходимо установить на передний корпус адаптера.

Важным моментом в изготовлении самодельного уборщика, является соединяющийся элемент от мотоблока к оборудованию. Происходит это по средству передачи крутящегося момента от двигателя мотоблока к его валу, который соединён с навесной установкой. С этим хорошо справиться ремень А-100 и шкиф подходящего размера.

Корпус снегоуборочной установки к мотоблоку можно изготовить из металлических листов в 2 мм. Скреплением послужат заклёпки по 4 мм и винты М4.

Роторный снегоуборщик со щёткой

Одним из востребованных моделей роторного снегоуборщика, выступает приставка в виде щётки для уборки снега. Это простая и эффективная конструкция вращающейся щётки. Снегоуборщик со щёткой присоединяется к вращающемуся валу мотоблока. После первого использования оборудование способно вычищать снег в ширину более 1 метра. А при первой эксплуатации это значение меньше. Достоинством такой насадки является то, что есть возможность менять угол и высоту захвата снега, можно двигать её влево, вправо и вперёд.

Несколько полезных советов по работе снегоуборщика для мотоблока

Какой мотоблок с насадкой снегоуборщика вы бы не выбрали, самодельный или заводской, существуют основные рекомендации по эксплуатации техники этого вида. Если соблюдать все правила пользования и осуществлять должный уход и технику безопасности, то такое оборудование сможет послужить вам долгую службу. Вот основные из них:

  1. Перед началом уборки снежного покрова, рекомендуется осмотреть территорию зачистки. Необходимо, чтобы не было посторонних предметов, которые при попадании в технику могут нанести поломку механизмам или причинить иной вред вашему имуществу (при сбросе вместе со снегом).
  2. Использование снегоуборщика на склонах или подъёмах или иных неровных поверхностях может создать определённые неудобства в работе. Поэтому лучше этого избегать.
  3. При уборке влажного снега, через некоторое время, стоит убедиться в том, что снег не забился в механизмы снегоуборщика.
  4. При появлении непредвиденных обстоятельств, связанных с работой техники, стоит незамедлительно отключить устройство. И только после этого, проводить необходимые действия по устранению проблемы.
  5. Когда идёт работа техники, нужно удостовериться, что на расстоянии не менее 10 метров отсутствуют люди, машины, собачьи будки и т. д. На предмет нанесения вреда здоровью или имуществу третьих лиц.
  6. Человек, управляющий снегоуборочной машиной, должен быть одет таким образом, чтобы исключить захват его одежды или обуви в устройство. Защитные очки — мера безопасности для ваших глаз, что тоже является важным требованием при его эксплуатации.

Если придерживаться основных советов по эксплуатации техники, то снегоуборщик для мотоблока можно считать безопасным устройством. Важно помнить, что не только соблюдение важных правил, но и спокойный подход требуется от человека, применяющего этот снегоуборщик. Ведь от невнимательности и человеческого фактора никто не застрахован. Подход к этому должен быть ответственным.

Конечно же, уборка снежного покрова — дело не простое. И всегда приятно получить механизированную помощь от такого чудесного устройства. Вне зависимости от того, купите ли вы снегоуборщик для мотоблока или сделаете его самостоятельно, это значительно облегчит вам труд и сэкономит время.

landshaftnik.com

Снегоуборщик для мотоблока

Зима, как всегда, радует морозом и большим количеством снега, сугробами и переметами. Убирать руками все это белое великолепие довольно тяжело и долго, поэтому лучше возложить эти проблемы на снегоуборщик для мотоблока. Некомпактный и мощный агрегат, как никакой другой, лучше всего подходит для работ с легким и сыпучим материалом. Можно купить снегоуборочный модуль к мотоблоку, но интереснее попытаться сделать снегоуборщик для мотоблока своими руками.

Типичный вариант снегоуборщика для мотоблока

Чтобы понять, что собой представляет полноценный роторный вариант приставки для уборки снега, можно обратить внимание на снегоуборщик для мотоблока «Салют» (фото). По сути, это уменьшенная копия настоящего дорожного варианта снегоочистителя, используемого дорожными службами для борьбы со снегом.

В конструкции снегоуборщика заложено несколько основных технологических приемов борьбы со снегом:

  • Забор и подрезка снега с дорожного полотна осуществляется наиболее рациональным способом – с помощью вращающегося роторного или шнекового ножа;
  • Снимаемый слой снега не уплотняется перед мотоблоком в растущую кучу, а выбрасывается в сторону, поэтому снегоуборщик может двигаться по убираемому участку неограниченно долго;
  • Задняя кромка щита снегоуборщика на мотоблоке подчищает остаток снежного покрова, пропущенного роторным механизмом.

Важно! К достоинствам подобной конструкции снегоуборщика в виде снегоуборочной насадки на мотоблок относится легкость обслуживания и транспортировки модуля.

Как изготовить снегоуборщик на мотоблок своими руками

Прежде чем строить снегоуборщик для мотоблока своими руками, все чертежи необходимо максимально детализировать, потому что даже самый простой вариант вращающегося ротора при большой мощности привода от мотоблока представляет определенную опасность для окружающих. Поэтому этот узел для снегоуборщика на базе мотоблока необходимо делать с максимальным уровнем качества.

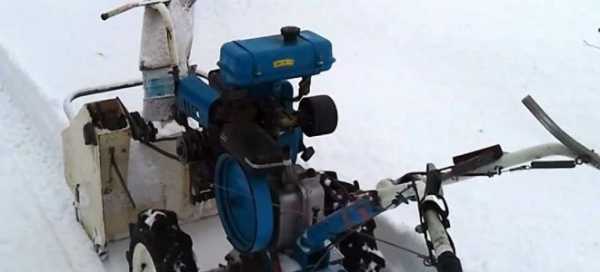

Один из вариантов снегоуборщика на мотоблоке

Конструкция снегоуборщика определяется возможностями вашего мотоблока и способом отбора мощности от двигателя для привода ротора. В каждом конкретном случае необходимо принимать решение, как крепить и как приводить в движение ротор снегоуборщика на мотоблоке. Конструкция снегоуборщика получается очень прочной и надежной:

  1. Редуктор можно купить, обменять, найти на разборке старых агрегатов угловой редуктор с приводом от ременной передачи. В этом случае сам корпус редуктора будет исполнять роль промежуточного крепления снегоуборщика к мотоблоку;

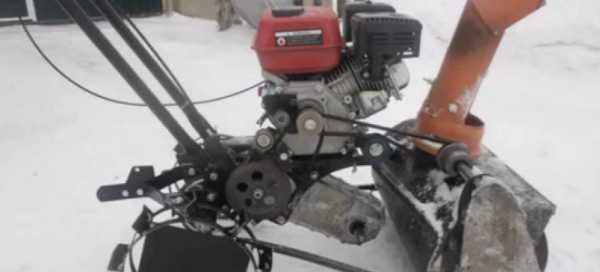

  2. От мотора мотоблока с ременной передачей мощность передается на редуктор углового типа, и далее, сам ротор снегоуборщика будет приводиться в движение с помощью цепной передачи, как на фото;

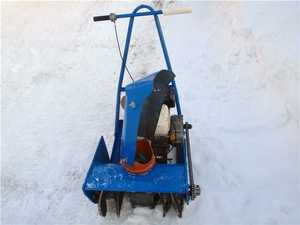

  3. Корпус снегоуборщика имеет цилиндрический кожух синего цвета, в котором находится крыльчатка для выброса снега, собранного ротором снегоуборщика по вертикально отводной трубе. Корпус можно сварить из листовой стали, через дополнительные уголки соединить с угловым редуктором и, далее, – закрепить непосредственно на раме мотоблока.

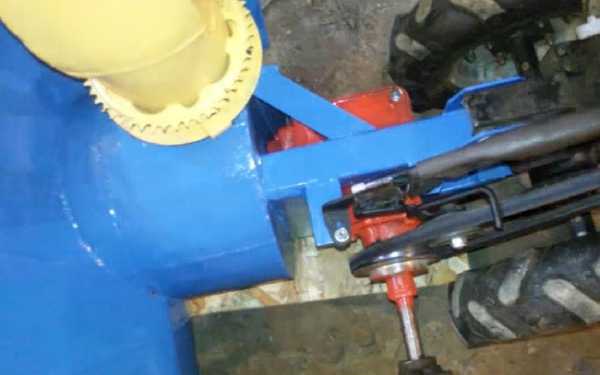

Как видно из фото, кожух крыльчатки служит опорой для корпуса, в котором размещается собственно сам рабочий инструмент снегоуборщика. По краям защитного корпуса установлены два подшипника качения, на которых и вывешивается вал ротора.

Важно! К недостаткам такой конструкции можно отнести большую трудоемкость работ, особенно в части сварки перехода от кожуха крыльчатки к корпусу ротора, нарушение центровки и сильное утяжеление мотоблока.

Внутри цилиндрического кожуха крыльчатка для выброса снега установлена прямо на вал редуктора без дополнительных опор или подшипников. К задней стенке кожуха приваривается два стальных профиля шириной в 25-30 мм и одна боковая стойка из уголка. С помощью профиля и уголка вся конструкция снегоуборщика крепится к раме мотоблока болтовым соединением. Это позволяет получить очень прочное и надежное соединение, но серьезно увеличивает время установки снегоуборщика на мотоблок.

На левом приливе корпуса редуктора устанавливается ручной тормоз-блокиратор. В приподнятом положении ролик, установленный на ручке, натягивает ремень, идущий от шкива мотоблока к редукторному шкиву, и ротор снегоуборщика начинает вращение. При необходимости заблокировать работу снегоуборщика достаточно ослабить натяжение ремня.

К достоинствам относим очень неплохую производительность и возможность срезать снег и лед до самого асфальта. Сварная конструкция кожуха и корпуса позволяет выдерживать любые вибрации и нагрузки. Цепная передача с повышающим эффектом дает возможность эффективно резать снег и лед даже на относительно небольших оборотах. Но вариантов регулировки скорости вращения ротора в самодельном снегоуборщике немного, и зачастую они зависят от скорости движения мотоблока.

Вариант мощного снегоуборщика на основе китайского мотоблока

На начальном этапе необходимо изготовить кожух из листового металла, толщиной 1,5-2 мм. Кожух снегоуборщика собирается из трех основных частей – изогнутой центральной несущей части и двух боковых щек.

На щеках вырезают отверстия под вал ротора и устанавливают обоймы подшипников. Постели под подшипники изготавливают из двух алюминиевых половинок, которые соединяются между собой болтами.

Ротор устанавливается в корпус, вал фиксируется на боковых щеках в обоймах подшипников. Разборная конструкция дает возможность при необходимости легко демонтировать рабочий инструмент снегоуборщика на основе мотоблока.

При сборке корпуса рекомендуют использовать точечную сварку, так можно избежать деформации конструкции. Сваренную заготовку устанавливают на металлическую раму из стального профиля. К раме снегоуборочной машины кожух крепится на болтовом соединении.

В конструкции снегоуборочного агрегата используется довольно необычный подход. Мотор и часть несущей конструкции мотоблока без колес устанавливается на несущий каркас.Таким образом, вместо привычной колесной конструкции мотоблока получается лыжный вариант снегоуборщика, более легкий в управлении, но более тяжелый в переноске.

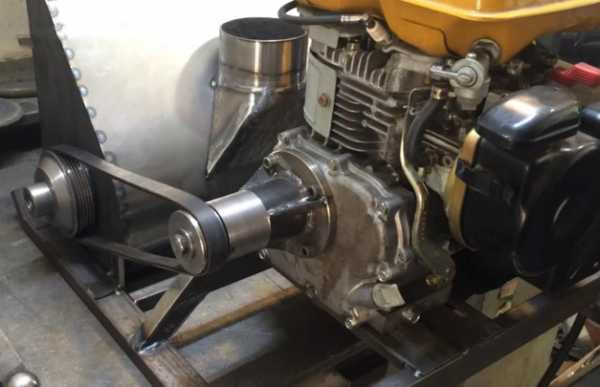

На вал отбора мощности мотоагрегата устанавливают выточенный из алюминиевой болванки шкив размером в 60 мм., аналогичный узел с увеличенным диаметром до 140 мм. устанавливают на вал ротора снегоуборщика. Если отбор мощности на мотоблоке организован с помощью шкива, то его лучше заменить образцом с меньшим диаметром ручья.Таким образом, даже на малых оборотах мотора мотоблока ротор будет работать очень эффективно.

Передняя часть рамы выполнена с приподнятой кромкой, что облегчит движение уборщика по утрамбованному снегу. К задней части крепят ручки и органы управления.

Самой сложной операцией считается изготовление ротора снегоуборочного устройства. Он собирается сваркой из нескольких профилированных полос металла, в центральной части обязательно устанавливаем опорную пластину ротора. Установленная пластинчатая опора не только удерживает рабочую кромку ротора в нужном положении, она еще играет роль крыльчатки, выбрасывающей снег по отводящей трубе вверх и в сторону.

На первом этапе полоски металла приваривают к центральной пластине и прихватывают на периферии, далее идет процесс балансировки. Чем точнее сбалансирован ротор, тем меньше вибраций передается через раму на двигатель. С другой стороны, вибрирующая стальная рама помогает в перемещении всей конструкции на снегу, поэтому, если не удается избавиться от вибраций, можно раму с силовой установкой разместить на смягчающих прокладках из мягкой резины.

На верхней части корпуса вырезается отверстие диаметром в 100-120 мм., поверх которого устанавливается отводная труба для выброса срезанного снега в сторону. Снегоуборочный агрегат получился очень низким и устойчивым, к недостаткам можно отнести необходимость перемещения всей конструкции мотоблока с насадкой только с помощью рук.

Заключение

Конструкция на основе китайского мотора получилась слегка перетяжеленной и менее мобильной. Кроме того, эффективность выброса снега из-под ротора уборщика в первой конструкции оказалась намного выше китайского варианта. Обе снегоуборочные конструкции на основе мотоагрегата можно назвать очень надежными и способными выполнять огромный объем работы.

bouw.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
