ГОСТ 10903-77 Сверла спиральные с коническим хвостовиком. Основные размеры (с Изменениями N 1, 2)


ГОСТ 10903-77

Группа Г23



МКС 25.100.30
ОКП 39 1221

Дата введения 1979-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров от 14.10.77 N 2443

3. Стандарт полностью соответствует СТ СЭВ 275-87

4. ВЗАМЕН ГОСТ 10903-64, МН 5808-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято Постановлением Госстандарта от 22.07.82 N 2776

7. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в июле 1982 г., апреле 1988 г. (ИУС 11-82, 7-88)

1. Настоящий стандарт распространяется на спиральные сверла с коническим хвостовиком диаметром от 5 до 80 мм.

Стандарт соответствует международному стандарту ИСО 235-1-75 в части, касающейся размеров диаметров.


Стандарт полностью соответствует СТ СЭВ 275-87.

(Измененная редакция, Изм. N 2).

2. Основные размеры сверл должны соответствовать указанным на чертеже и в таблице.

Чертеж. Основные размеры сверл

Размеры в мм

Сверла повышенной точности класса А1

Сверла нормальной точности классов В1 и В

Сверла с нормаль- ным хвостовиком

Сверла с усиленным хвосто- виком

с нормальным хвостовиком

с усиленным хвостовиком

с нормальным хвостовиком

с усиленным хвостовиком

Обозна- чение

При- меня- емость

Обозна- чение

При- меня- емость

Обозна- чение

При- меня- емость

Обозна- чение

При- меня- емость


Конус Морзе


Конус Морзе

2301-3551

-

2301-3001

-

5,00

52

133

1

-

-

2301-3552

-

2301-3002

-

5,20

2301-3553

-

2301-3003

-

5,50

57

138

2301-3554

-

2301-3004

-

5,80

2301-3555

-

2301-0001

-

6,00

2301-3556

-

2301-0003

-

6,20

63

144

2301-3557

-

2301-3005

-

6,40

2301-3558

-

2301-0005

-

6,50

2301-3559

-

2301-3006

-

6,60

2301-3561

-

2301-0189

-

6,80

69

150

2301-3562

-

2301-0007

-

7,00

2301-3563

-

2301-0009

-

7,20

2301-3564

-

2301-3007

-

7,40

2301-3565

-

2301-0011

-

7,50

2301-3566

-

2301-3008

-

7,60

75

156

2301-3567

-

2301-0014

-

7,80

2301-3568

-

2301-0015

-

8,00

2301-3569

-

2301-0017

-

8,20

2301-3571

-

2301-3009

-

8,40

2301-3572

-

2301-0020

-

8,50

2301-3573

-

2301-0190

-

8,80

81

162

2301-3574

-

2301-0023

-

9,00

2301-3575

-

2301-0024

-

9,20

2301-3576

-

2301-0025

-

9,50

2301-3577

-

2301-0191

-

9,80

87

168

2301-3578

-

2301-0028

-

10,00

2301-3579

-

2301-0030

-

10,20

2301-3581

-

2301-0032

-

10,50

2301-3582

-

2301-0192

-

10,80

94

175

2301-3583

-

2301-0034

-

11,00

2301-3584

-

2301-0035

-

11,20

2301-3585

-

2301-0036

-

11,50

2301-3586

-

2301-0193

-

11,80

2301-3587

2301-3787

2301-0039

2301-3012

12,00

101

182

199

2

2301-3588

2301-3788

2301-0194

2301-3013

12,20

2301-3589

2301-3789

2301-0040

2301-3014

12,50

2301-3591

2301-3791

2301-0195

2301-3015

12,80

2301-3592

2301-3792

2301-0042

2301-3016

13,00

2301-3593

2301-3793

2301-0043

2301-3017

13,20

2301-3594

2301-3794

2301-0044

2301-3018

13,50

108

189

206

2301-3595

2301-3795

2301-3011

2301-3019

13,75

2301-3596

2301-3796

2301-0196

2301-3021

13,80

2301-3597

2301-3797

2301-0046

2301-3022

14,00

2301-3598

-

2301-0047

-

14,25

114

212

2

-

-

2301-3599

-

2301-0048

-

14,50

2301-3601

-

2301-0197

-

14,75

2301-3602

-

2301-0050

-

15,00

2301-3603

-

2301-0051

-

15,25

120

218

2301-3604

-

2301-0052

-

15,40

2301-3605

-

2301-0053

-

15,50

2301-3606

-

2301-0198

-

15,75

2301-3607

-

2301-0054

-

16,00

2301-3608

-

2301-0055

-

16,25

125

223

2301-3609

-

2301-0056

-

16,50

2301-3611

-

2301-0199

-

16,75

2301-3612

-

2301-0057

-

17,00

2301-3613

-

2301-0058

-

17,25

130

228

2301-3614

-

2301-0059

-

17,40

2301-3615

-

2301-0060

-

17,50

2301-3616

-

2301-0200

-

17,75

2301-3617

-

2301-0061

-

18,00

2301-3618

2301-3818

2301-0062

2301-3023

18,25

135

233

256

3

2301-3619

docs.cntd.ru

спиральное, по ГОСТУ и удлиненное

Сверла различают по целому ряду признаков: материал изготовления, метод, тип режущей кромки, назначение и так далее. Сверло с коническим хвостовиком быстро и эффективно решает проблему с центрированием инструмента.

Подробное описание сверла с коническим хвостовикомОписание сверла с коническим хвостовиком

Изделие предназначено для выполнения тех же задач, что и сверло с цилиндрическим хвостовиком, и включает те же элементы.

  • Рабочая часть состоит из режущей части, образованной двумя главными и поперечной кромкой, и направляющей – вспомогательные режущие кромки.
  • Хвостовик, по сути, представляет собой крепежный элемент сверла. Он имеет коническую форму, выполняется в виде насадки и при необходимости легко снимается и заменяется.

Такая форма сверла разрабатывалась в первую очередь для промышленного применения: конусная головка позволяет автоматическую смену инструмента в шпиндельной бабке.

Различают несколько вариантов конусного сверла:

  • с лапками – в шпинделе крепится за счет заклинивания лапок, это предотвращает проворачивание слишком легкого материала при сверлении;
  • с резьбой – закрепляется при помощи штока. Крепеж считается самым надежным и гарантирует невыпадение инструмента;
  • без лапок и резьбы – рассчитаны для работ с легкими металлическими или неметаллическими материалами – пластмассой, эбонитом, оргстеклом.

Выпускается ряд специальных конических сверл, в которых предусмотрены отверстия или бороздки для подачи смазочно-охлаждающих составов.

В быту конические сверла стали использоваться благодаря простоте центрирования. При сверлении отверстий достаточно большого диаметра – более 10 мм, приходится сначала высверлить отверстие меньшего размера, а на втором этапе использовать сверло нужного диаметра. Инструмент с коническим хвостовиком в таких ухищрениях не нуждается.

Технические характеристики

  • Материал изготовления – используется легированная и углеродистая сталь 9XC, а также P9 и P18. Последние относятся к категории быстрорежущих сталей и обозначаются, как HSS. Такой сплав сохраняет твердость при нагреве, а, так как сверление сопровождается сильным нагревом как материала, так и инструмента, то применение быстрорежущей стали вполне оправданно.
  • Угол заточки – величина углов главных режущих кромок и поперечной определяет область применения сверла. Для оргстекла и других видов пластмасс, необходим инструмент с величиной угла при вершине равной 60–90 градусов. Угол в 60 градусов рекомендован при работе с тонким листами, в 90 – при сверлении материала с толщиной от 20 мм.

Малый угол заточки улучшает показатели теплоотвода, а, так как акриловое стекло деформируется при нагреве, то для него эта особенность сверла весьма важна. Однако такая заточка сказывается на прочности самого инструмента, а поэтому используется только при работе с нетвердыми материалами.

  • Задний угол должен составлять не менее 15 градусов. При такой заточке задняя поверхность сверла скоблит материал, а не режет, что уменьшает деформацию оргстекла.
  • Наконечник – в обычном случае его составляют две режущие грани с углом схождения 118–135 градусов. Выпускаются сверла, в которых за гранями снята дополнительная фаска – двойная заточка. Такой вариант уменьшает трение. Еще одно усовершенствование – двухступенчатый наконечник, обеспечивающий точное центрирование – это сверло разработано для твердых материалов.

Диаметр, длину конуса и сечение хвостовика регламентирует ГОСТ 10903-77.

Применение

Конусные сверла используют при сверлении листового материала разной степени прочности и твердости, но не хрупкие. К ним относятся:

  • металлы и сплавы – сталь, чугун, бронза, алюминий, дюралюминий и так далее;
  • неметаллические материалы – оргстекло, пластмассы, дерево, древесноволокнистые плиты.

При сверлении тугоплавких сплавов применяют инструмент, усиленный твердосплавными пластинками. Для обработки вязких – пластмассы, используют сверла с особой заточкой и шлифованные.

Разновидности

Конусовидный хвостовик или конус Морзе выпускается в нескольких модификациях.

  • Инструментальные – наиболее распространены, так как разработаны для быстрой автоматической смены при работе на станке. Параметры изделия регламентирует ГОСТ.
  • Укороченные – хвостовая часть сверла уменьшена за счет утолщенной части конуса. Маркируется таким образом: B7 – укорочен до 14 мм, B10 – до 18, и до B24 – укорочен до 55 мм. Этот вариант используется, когда отверстие требуется определенного диаметра, но малой глубины.
  • Удлиненные – применяются для высверливания глубоких отверстий в несколько этапов.
  • Метрические – хвостовики, в которых соотношение к рабочей части составляет 1:20, а угол более 1 градуса.

На фото изображены разновидности сверл с коническим хвостиком

Основные разновидности сверл с коническим хвостиком

Выпускаются также ступенчатые сверла и усиленные пластинками.

Спиральное коническое

Для сверления акрилового стекла и других пластмасс используют инструментальные сверла, как правило, укороченные, из быстрорежущей стали. Оргстекло – материал вязкий, склонен к деформации при нагреве уже при 160 градусов. Поэтому применение сверла класса HSS предпочтительнее – быстрорежущая сталь лучше отводит тепло.

Назначение сверла определяет заточка: угол при вершине, задний угол и т.д.. Затачивание и шлифовку проводят на специальных станках или вручную.

Рекомендуемая скорость сверления для оргстекла – 500–1000 оборотом/мин.

Коническое ГОСТ

ГОСТ 10903-77 регламентирует инструмент с коническим хвостовиком – с конусом Морзе, и вариант с шейкой.

  • Возможный диаметр изделий – 5–10 мм.
  • Длины конуса – 58–85 мм.
  • Сечение хвостовой части – 6–12 мм.

Удлиненные

Сверла с удлиненной хвостовой частью регламентирует ГОСТ 2092-77. Используются они при производстве отверстий большой глубины.

Величина диаметра составляет диапазон от 6 до 30 мм. Длина хвостовой части – 145–275 мм.

Изделия выпускаются в двух классах точности:

  • А1 и А – с повышенной точностью;
  • B1 и B – с нормальной точностью.

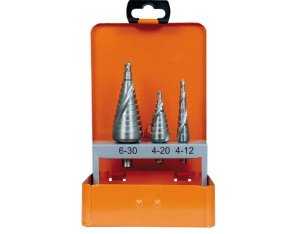

Коническое ступенчатое

Конус в этом случае выглядит как пирамида, где каждая «ступень» ответственна за формирование отверстия определенного диаметра. Такое строение позволяет высверливать отверстия разного размера без смены инструмента. В его маркировке указывается сразу целый ряд величин.

Эта же особенность позволяет снимать фаску тем же сверлом, которым делалось отверстие. Скорость сверления относительно невелика – до 1000 оборотов/мин, что делает инструмент очень подходящим для работы с оргстеклом.

Центрирование благодаря конической форме беспроблемное, но чувствительность к перекосам выше, чем у инструментального варианта.

Применяют инструменты, для обработки стали, алюминия, дюралюминия и неметаллических материалов – пластмасс, оргстекла, эбонита.

Кобальтовые с коническим хвостовиком

Для улучшения прочностных свойств и отвода тепла изделия подвергают дополнительной обработке.

  • HSS-G – проходят дополнительную шлифовку;
  • HSS-Co – сталь содержит кобальт, сверла этого класса рассчитаны для работы в тяжелых температурных условиях;
  • HSS-R – катанные изделия;
  • HSS-Tin – инструмент обработан нитридом титана, покрытие уменьшает трение, а, значит, и нагрев инструмента и материала.

О том, какой обработке подвергались сверла, можно узнать по их цвету: ярко-золотой цвет свидетельствует о напылении нитрида титана, черный – использовалась термическая обработка, и так далее.

Преимущества

Основные преимущества сверла с коническим хвостикомЗа один проход коническое сверло совершает несколько операций, тем самым уменьшая и срок работы, и время воздействия на оргстекло:

  • центрирование – конусная форма хвостовика обеспечивает точное центрирование без всяких дополнительных приспособлений;
  • поэтапное высверливание отверстий с разным диаметром, наконечник на инструменте не позволяет сверлу проскальзывать;
  • удаление заусениц, а при использовании ступенчатого сверла еще и снятие фаски.

Заключение

Конические сверла эффективны и рентабельны на своем месте. При обработке оргстекла нет никакой надобности в инструменте, усиленном пластинками, а вот сверло с покрытием из нитрида титана уменьшает трение, а, значит, и опасность деформации. Не меньшее значение имеет заточка: для работы с вязким материалом требуется хорошо заточенный шлифованный инструмент.

На видео представлен фрагмент использования сверла с коническим хвостиком:

proakril.com

Устройство спирального сверла с коническим хвостовиком — Мегаобучалка

Билет №1

Различие сталей по их назначению и составу.

Сталь представляет собой сплав железа с углеродом (до 2 %) и другими элементами: кремнием, марганцем, серой и фосфором.

Сталь в отличие от чугуна хорошо обрабатывается давлением, сваривается, обладает ковкостью и высокими прочностными и пластическими свойствами. Углерод является основным элементом, который влияет на физические и механические свойства стали. С увеличением процентного содержания углерода прочность стали повышается, а способность к пластической деформации понижается.

В зависимости от химического состава стали делятся на углеродистые и легированные (специальные).

Конструкционная сталь бывает углеродистая и легированная. Углеродистая сталь - сталь, свойства которой в основном зависят от содержания углерода. Легированной называют сталь, в состав которой входят специально введенные элементы для придания ей требуемых свойств.

В зависимости от назначения стали делятся на:

· Конструкционную;

· Инструментальную;

· Сталь с особыми свойствами;





Приемы рубки металла. ТБ при рубке.

Рубка представляет собой операцию, при которой с помощью специальных инструментов – зубила и крейцмейселя с детали снимают значительные слои металла.

Приемы:

1) В тисках по уровню губок.

2) На металлической плите.

При рубке следует соблюдать правильное положение корпуса и ступней ног.

Техника безопасности:

1. Работать только исправным инструментом:

2. Молотки и зубила не должны иметь сбитых мест, расклепок (шляпок) и трещин;

3. Рукоятка молотка должна быть целой (без трещин и сучков), из твердого и вязкого дерева и расклинена деревянным клином из той же породы древесины;

4. Зубило и крейцмейсель должны быть заточены под требуемый угол в зависимости от обрабатываемого металла.

5. Надевать предохранительные очки. Место рубки ограждать экранами, щитками.



Билет №2

Виды напильников и их применение.

Напильник – это слесарный режущий инструмент, при помощи которого выполняют операцию опиливание. Напильники изготавливают из инструментальной углеродистой и легированной стали.



По назначению напильники делятся на:

1. Драчевые напильники - грубая обработка металла, снятие большого слоя металла.

2. Личные напильники - получистовая обработка металла.

3. Бархатные напильники - чистовая обработка металла, отделка изделия.

По форме поперечного сечения:

1. Плоские напильники - используют для обработки плоских наружных и внутренних, а также наружных выпуклых поверхностей.

2. Квадратные напильники - используются для растачивания квадратных отверстий.

3. Трехгранные напильники - служат главным образом для опиливания внутренних углов.

4. Круглые напильники - применяют для опиливания закругленных углублений и отверстий в изделиях.

5. Полукруглые напильники - опиливают вогнутые поверхности.

По виду насечки:

1. Одинарная насечка;

2. Двойная насечка;

3. Рашпильная насечка;

4. Дуговая насечка;

Движение напильника вперед называется рабочим ходом, движение назад – холостым ходом. При опиливании заготовка должна быть выше уровня губок на 4-5 мм. Также при опиливании металла необходимо соблюдать следующие правила:

· Напильником нельзя ударять по другим предметам, так как его можно сломать;

· Нельзя класть напильник на напильник, так как можно выкрошить зубья насечки;

· Нельзя пилить напильником по закаленным деталям, так как от этого напильник тупится и выкрашиваются зубья насечки;

· На напильник и на обрабатываемую поверхность не должны попадать масло и другие жировые вещества, так как при этом напильник теряет режущую способность и проскальзывает по опиливаемой поверхности;

· Не следует протирать рукой напильник и опиливаемую поверхность, так как на руке всегда имеется жир.

При продолжительном опиливании на напильнике накапливается стружка и он теряет режущую способность. Напильник очищают от стружки и других загрязнений металлической щеткой или скребком из алюминия, латуни или другого мягкого металла.

Последовательность нарезания внутренней резьбы вручную.

Нарезание резьб является одной из весьма распространенных операций. Приемы нарезания резьб бывают различны и зависят от вида нарезки, размеров, формы нарезаемого изделия и назначения резьбы. Вручную нарезаются резьбы с треугольным профилем при помощи резьбонарезного инструмента.

Последовательность нарезания:

1) Просверлить отверстие соответствующего диаметра (по таблице резьб), убрать заусенцы.

2) Выбираем метчик для чернового нарезания резьбы и вставляем его в вороток.

3) Выставляем метчик строго перпендикулярно с помощью угольника.

4) Добавляем немного масла и начинаем вращательное движение по часовой стрелке (1 полный оборот).

5) Периодически возвращаем метчик на пол оборота против часовой стрелки, чтобы срезать стружку.

6) Продолжаем операцию до полного прохождения метчика.

7) Повторяем все операции с получистовым и чистовым метчиками.

8) Проверить качество нарезанной резьбы при помощи контрольного болта (винта).



Билет №3

Устройство спирального сверла с коническим хвостовиком.

Основным инструментом при сверлении является сверло. Спиральное сверло применяют, преимущественно, для выполнения отверстий в металле. Сверло состоит из двух частей: хвостовика и рабочей части. Хвостовиком закрепляют сверло в шпинделе станка. Спиральные сверла по размерам стандартизованы и выпускаются с цилиндрическим и коническим хвостовиками. С цилиндрическим хвостовиком изготовляются сверла небольших диаметров – до 12 мм; они закрепляются в сверлильном патроне. Сверла с коническим хвостовиком входят прямо в коническое отверстие шпинделя.

Устройство спирального сверла с коническим хвостовиком:

1) Режущие кромки (для резания металла)

2) Ленточки (для уменьшения трения)

3) Канавки (для выведения стружки)

4) Хвостовик (для закрепления в шпинделе)

5) Шейка (обеспечивающая выход круга при шлифовании рабочей части сверла)

6) Лапка (для выбивания сверла из шпинделя)



megaobuchalka.ru

Сверла спиральные с коническим хвостовиком ГОСТ 10903-77 (DIN 345)

В нашем ассортименте представлены сверла спиральные с коническим хвостовиком по ГОСТ 10903-77 (DIN 345).

Сверла повышенной точности класса А1Сверла нормальной точности классов В1 и В d, мм l, ммСверла с нормаль- ным хвостовикомСверла с усиленным хвосто- виком
с нормальным хвостовикомс усиленным хвостовикомс нормальным хвостовикомс усиленным хвостовикомL, ммКонус МорзеL, ммКонус Морзе
2301-35512301-30015521331
2301-35522301-30025,2521331
2301-35532301-30035,5571381
2301-35542301-30045,8571381
2301-35552301-00016571381
2301-35562301-00036,2631441
2301-35572301-30056,4631441
2301-35582301-00056,5631441
2301-35592301-30066,6631441
2301-35612301-01896,8691501
2301-35622301-00077691501
2301-35632301-00097,2691501
2301-35642301-30077,4691501
2301-35652301-00117,5691501
2301-35662301-30087,6751561
2301-35672301-00147,8751561
2301-35682301-00158751561
2301-35692301-00178,2751561
2301-35712301-30098,4751561
2301-35722301-00208,5751561
2301-35732301-01908,8811621
2301-35742301-00239811621
2301-35752301-00249,2811621
2301-35762301-00259,5811621
2301-35772301-01919,8871681
2301-35782301-002810871681
2301-35792301-003010,2871681
2301-35812301-003210,5871681
2301-35822301-019210,8941751
2301-35832301-003411941751
2301-35842301-003511,2941751
2301-35852301-003611,5941751
2301-35862301-019311,8941751
2301-35872301-37872301-00392301-30121210118211992
2301-35882301-37882301-01942301-301312,210118211992
2301-35892301-37892301-00402301-301412,510118211992
2301-35912301-37912301-01952301-301512,810118211992
2301-35922301-37922301-00422301-30161310118211992
2301-35932301-37932301-00432301-301713,210118211992
2301-35942301-37942301-00442301-301813,510818912062
2301-35952301-37952301-30112301-301913,7510818912062
2301-35962301-37962301-01962301-302113,810818912062
2301-35972301-37972301-00462301-30221410818912062
2301-35982301-004714,251142122
2301-35992301-004814,51142122
2301-36012301-019714,751142122
2301-36022301-0050151142122
2301-36032301-005115,251202182
2301-36042301-005215,41202182
2301-36052301-005315,51202182
2301-36062301-019815,751202182
2301-36072301-0054161202182
2301-36082301-005516,251252232
2301-36092301-005616,51252232
2301-36112301-019916,751252232
2301-36122301-0057171252232
2301-36132301-005817,251302282
2301-36142301-005917,41302282
2301-36152301-006017,51302282
2301-36162301-020017,751302282
2301-36172301-0061181302282
2301-36182301-38182301-00622301-302318,2513523322563
2301-36192301-38192301-00632301-302418,513523322563
2301-36212301-38212301-00642301-302518,7513523322563
2301-36222301-38222301-00652301-30261913523322563
2301-36232301-38232301-00662301-302719,2514023822613
2301-36242301-38242301-00672301-302819,414023822613
2301-36252301-38252301-00682301-302919,514023822613
2301-36262301-38262301-02012301-303119,7514023822613
2301-36272301-38272301-00692301-30322014023822613
2301-36282301-38282301-02022301-303320,2514524322663
2301-36292301-38292301-00702301-303520,514524322663
2301-36312301-38312301-00712301-303620,7514524322663
2301-36322301-38322301-00722301-303720,914524322663
2301-36332301-38332301-00732301-30382114524322663
2301-36342301-38342301-00742301-303921,2515024822713
2301-36352301-38352301-00752301-304121,515024822713
2301-36362301-38362301-30342301-304221,7515024822713
2301-36372301-38372301-00762301-30432215024822713
2301-36382301-38382301-02032301-304422,2515024822713
2301-36392301-38392301-00772301-304522,515525322763
2301-36412301-38412301-00782301-304622,7515525322763
2301-36422301-38422301-00792301-30472315525322763
2301-36432301-008023,251552763
2301-36442301-008123,51552763
2301-36452301-020423,751602813
2301-36462301-008223,91602813
2301-36472301-0083241602813
2301-36482301-008424,251602813
2301-36492301-008524,51602813
2301-36512301-008624,751602813
2301-36522301-0087251602813
2301-36532301-020525,251652863
2301-36542301-008825,51652863
2301-36552301-020625,751652863
2301-36562301-0089261652863
2301-36572301-009026,251652863
2301-36582301-009226,51652863
2301-36592301-38592301-02072301-304926,7517029133194
2301-36612301-38612301-00942301-30512717029133194
2301-36622301-38622301-00952301-305227,2517029133194
2301-36632301-38632301-00962301-305327,517029133194
2301-36642301-38642301-02082301-305427,7517029133194
2301-36652301-38652301-00982301-30552817029133194
2301-36662301-38662301-02092301-305628,2517529633244
2301-36672301-38672301-00992301-305728,517529633244
2301-36682301-38682301-02102301-305828,7517529633244
2301-36692301-38692301-01002301-30592917529633244
2301-36712301-38712301-01012301-306129,2517529633244
2301-36722301-38722301-01032301-306229,517529633244
2301-36732301-38732301-30482301-306329,7517529633244
2301-36742301-38742301-01062301-30643017529633244
2301-36752301-38752301-01072301-306530,2518030133294
2301-36762301-38762301-01082301-306630,518030133294
2301-36772301-38772301-02112301-306730,7518030133294
2301-36782301-38782301-01092301-30683118030133294
2301-36792301-38792301-01102301-306931,2518030133294
2301-36812301-38812301-01112301-307131,518030133294
2301-36822301-38822301-01122301-307231,7518530633344
2301-36832301-0113321853344
2301-36842301-021332,251853344
2301-36852301-011532,51853344
2301-36862301-0117331853344
2301-36872301-021433,251853344
2301-36882301-011833,51853344
2301-36892301-0119341903394
2301-36912301-012034,51903394
2301-36922301-0122351903394
2301-36932301-021535,251903394
2301-36942301-012335,51903394
2301-36952301-021635,751953444
2301-36962301-0125361953444
2301-36972301-021736,251953444
2301-36982301-012636,51953444
2301-36992301-0128371953444
2301-37012301-013037,51953444
2301-37022301-0132382003494
2301-37032301-021838,252003494
2301-37042301-013338,52003494
2301-37052301-0135392003494
2301-37062301-021939,252003494
2301-37072301-013639,52003494
2301-37082301-0137402003494
2301-37092301-39092301-01392301-307340,520535443925
2301-37112301-39112301-01412301-30744120535443925
2301-37122301-39122301-02202301-307541,2520535443925
2301-37132301-39132301-01422301-307641,520535443925
2301-37142301-39142301-01442301-30774220535443925
2301-37152301-39152301-02212301-307842,520535443925
2301-37162301-39162301-01462301-30794321035943975
2301-37172301-39172301-02222301-308143,2521035943975
2301-37182301-39182301-01472301-308243,521035943975
2301-37192301-39192301-01492301-30834421035943975
2301-37212301-39212301-01502301-308444,521035943975
2301-37222301-39222301-01532301-30854521035943975
2301-37232301-39232301-02232301-308645,2521536444025
2301-37242301-39242301-02242301-308745,521536444025
2301-37252301-39252301-01542301-30884621536444025
2301-37262301-39262301-01552301-308946,521536444025
2301-37272301-39272301-01582301-30914721536444025
2301-37282301-39282301-01592301-309247,521536444025
2301-37292301-39292301-01612301-30934822036944075
2301-37312301-39312301-01622301-309448,522036944075
2301-37322301-39322301-01642301-30954922036944075
2301-37332301-39332301-01652301-309649,522036944075
2301-37342301-39342301-01662301-30975022036944075
2301-37352301-39352301-01672301-309850,522537444125
2301-37362301-0168512254125
2301-37372301-016951,52254125
2301-37382301-0170522254125
2301-37392301-0171532254125
2301-37412301-0172542304175
2301-37422301-0173552304175
2301-37432301-0174562304175
2301-37442301-0175572354225
2301-37452301-0176582354225
2301-37462301-3126592354225
2301-37472301-0177602354225
2301-37482301-0178612404275
2301-37492301-0179622404275
2301-37512301-0180632404275
2301-37522301-39522301-31012301-31026424543254996
2301-37532301-39532301-01812301-31036524543254996
2301-37542301-39542301-31042301-31056624543254996
2301-37552301-39552301-31062301-31076724543254996
2301-37562301-39562301-01822301-31086825043755046
2301-37572301-39572301-31092301-31116925043755046
2301-37582301-39582301-01832301-31127025043755046
2301-37592301-39592301-31132301-31147125043755046
2301-37612301-39612301-01852301-31157225544255096
2301-37622301-39622301-31162301-31177325544255096
2301-37632301-39632301-31182301-31197425544255096
2301-37642301-39642301-01862301-31217525544255096
2301-37652301-39652301-31222301-31237626044755146
2301-37662301-3124772605146
2301-37672301-0187782605146
2301-37682301-3125792605146
2301-37692301-0188802605146

www.gamma-pro.ru

Сверла спиральные с коническим хвостовиком. ГОСТ 10903

d, ммlLКонус Морзе
нормальныйусиленный
6.00571381
6.20631441
6.40631441
6.50631441
6.60631441
6.80691501
7.00691501
7.20691501
7.40691501
7.50691501
7.60751561
7.80751561
8.00751561
8.20751561
8.40751561
8.50751561
8.80811621
9.00811621
9.20811621
9.50811621
9.80871681
10.00871681
10.20871681
10.50871681
10.80941751
11.00941751
11.20941751
11.50941751
11.80941751
12.0010118212
12.2010118212
12.5010118212
12.8010118212
13.0010118212
13.2010118212
13.5010818912
13.7510818912
13.8010818912
14.0010818912
14.251202182
14.501142122
14.751142122
15.001142122
15.251202182
15.401202182
15.501202182
15.751202182
16.001202182
16.251252232
16.501252232
16.751252232
17.001252232
17.251302282
17.401302282
17.501302282
17.751302282
18.001302282
18.2513523323
18.5013523323
18.7513523323
19.0013523323
19.2514023823
19.4014023823
19.5014023823
19.7514023823
20.0014023823
20.2514524323
20.5014524323
20.7514524323
20.9014524323
21.0014524323
21.2515024823
21.5015024823
21.7515024823
22.0015024823
22.2515024823
22.5015525323
22.7515525323
23.0015525323
23.251552763
23.501552763
23.751602813
23.901602813
24.001602813
24.251602813
24.501602813
24.751602813
25.001602813
25.251652863
25.501652863
25.751652863
26.001652863
26.251652863
26.501652863
26.7517029134
27.0017029134
27.2517029134
27.5017029134
27.7517029134
28.0017029134
28.2517529634
28.5017529634
28.7517529634
29.0017529634
29.2517529634
29.5017529634
29.7517529634
30.0017529634
30.2518030134
30.5018030134
30.7518030134
31.0018030134
31.2518030134
31.5018030134
31.7518530634
32.001853344
32.251853344
32.501853344
33.001853344
33.251853344
33.501853344
34.001903394
34.501903394
35.001903394
35.251903394
35.501903394
35.751953444
36.001953444
36.251953444
36.501953444
37.001953444
37.501953444
38.002003494
38.252003494
38.502003494
39.002003494
39.252003494
39.502003494
40.002003494
40.5020535445
41.0020535445
41.2520535445
41.5020535445
42.0020535445
42.5020535445
43.0021035945
43.2521035945
43.5021035945
44.0021035945
44.5021035945
45.0021035945
45.2521536445
45.5021536445
46.0021536445
46.5021536445
47.0021536445
47.5021536445
48.0022036945
48.5022036945
49.0022036945
49.5022036945
50.0022036945
50.5022537445
51.002254125
51.502254125
52.002254125
53.002254125
54.002304175
55.002304175
56.002304175
57.002354225
58.002354225
59.002354225
60.002404275
61.002404275
62.002404275
63.002404275
64.0024543256
65.0024543256
66.0024543256
67.0024543256
68.0025043756
69.0025043756
70.0025043756
71.0025043756
72.0025544256
73.0025544256
74.0025544256
75.0025544256
76.0026044756
77.002605146
78.002605146
79.002605146
80.002605146

www.inpo.ru

Сверло коническое – как оно завоевывает признание мастеров? + видео

Сверло коническое по металлу предпочтительней в большинстве случаев, потому что не затупится и не сломается, в отличие от стандартных бурильных наборов, которые больше применимы к дереву. Чем же добиваются такой стойкости?

Почему сверло получило название конического?

Сверла – это режущие инструменты, которые образуют отверстие за счет поступательно-вращательного воздействия на материал в точке контакта. Также их часто применяют для рассверливания или расширения готовых отверстий. Кроме этого, с их помощью можно получать несквозные углубления. В зависимости от хвостовой части сверла бывают цилиндрическими, шестигранными, трехгранными и коническими. Если посмотреть в словаре, то под конусом инструментальным понимается не что иное, как конический хвостовик, а значит, это и есть сверло конического типа. Главное его удобство – быстрая смена: в случае поломки всегда можно поменять хвостовик легко и быстро. Сам хвостовик выполнен в виде насадки, которая надевается на рабочую часть.

По своему конструктивному решению конические сверла не сильно отличаются от обычных стандартных, и состоят они из следующих элементов: режущей и направляющей частей, хвостовика, поводка и шейки. Главное отличие в форме хвостовика. В данном случае он имеет вид конуса, о чем нам как раз и говорит название этих приспособлений. В зависимости от его формы их разделяют на еще более специфические типы. Хвостовик может быть следующих видов:

  • конус Морзе;
  • метрический;
  • инструментальный;
  • удлиненный.

Следует уделить несколько минут краткой характеристике этих типов насадок, что мы и сделаем чуть ниже, а также рассмотрим и другие классификации.

Сверло коническое по металлу – разновидности

Инструментальный конус хвостовика наиболее распространен. Он легко и быстро снимается и прост в использовании. Чаще его используют для станков с ЧПУ или для станков, где происходит автоматическая смена инструментов. Для изготовления таких видов сверл имеются определенные нормы и стандарты. Укороченные конусы хвостовика получаются за счет уменьшения толстой части конуса. Обычно при приобретении можно увидеть маркировку данных приспособлений. Они обозначаются: В7 (укорочен до 14 мм), В10, В12 (укорочены до 18 и 22 мм), В16, В18 (укорочены до 29 и 37 мм), В22, В24 (укорочены до 45 и 55 мм). Подбирается марка конусного сверла с укорочением в зависимости от работы, то есть от глубины проделываемого отверстия. Существуют также и сверла удлиненные с коническим хвостовиком.

Конусные хвостовики, угол которых более 1 градуса и соотношение к рабочей части 1 к 20, определяются как метрические конусы. По своей конструкции они не отличаются от конусов Морзе. Они также бывают разных размеров и номеров: № 80, 100, 120, 160, 200. Наиболее часто в работе с отверстиями применяют хвостовики с конусом Морзе. Впервые их предложил Стивен Морзе (первый изобретатель сверл). Появились они в 1864 году. Изобретатель уже тогда предложил восемь основных размеров от КМ0 и до КМ7. Наши мастера отдают предпочтение метрическим конусам. Вероятно, это происходит из-за того, что именно они описаны в отечественном ГОСТе, по которому составляется большинство технических инструкций на предприятиях.

Хвостовики конусные могут быть представлены в разном исполнении: с лапками, резьбой или без лапок и резьбы. Приспособления с лапками крепятся в шпинделе путем заклинивания этих лапок, обычно в рукаве шпинделей имеется специальный пазик. Предназначение лапок – облегчать выбивание конуса из шпинделя, а также предотвращать проворачивания. Приспособления с внутренней резьбой крепятся в шпинделе при помощи штока (штревеля), который вворачивается в торец конуса. Использование конусов с резьбой – это гарантия невыпадания инструмента. Кроме того, их использование облегчит извлечение конуса, если тот в процессе работы заклинил в шпинделе.

Существуют также специальные конусы, которые снабжены системой различных отверстий либо канавок. Они нужны, чтобы своевременно подавать смазачно-охлаждающиеся жидкости.

Сверло с коническим хвостовиком – современное представление

Современные сверла конического типа изготовлены из прочной углеродистой либо легированной стали. Часто производители при изготовлении применяют дополнительную тепловую обработку поверхности данных инструментов. Это делает их более надежными и в то же время защищает от коррозии. Коническая форма хвостовика помогает повысить производительность и улучшить качество создаваемых отверстий. Благодаря такой форме (конической), сверло легко выходит из обрабатываемого материала.

Как правило, подобные сверла используют для получения различных отверстий на металлической поверхности. Также их можно применять и тогда, когда требуются отверстия на пластике, дюропластике или листовой стали (с этим отлично справляется сверло коническое ступенчатое). Диаметр хвостовика или конуса может колебаться от 6 до 12 мм. А длина конуса возможна от 58 до 85 мм. Подбираются сверла в зависимости от диаметра и глубины будущего отверстия.

В последнее время мастера все больше используют в работе спиральное сверло с коническим хвостовиком (ГОСТ 10903-77). Обычно им создаются отверстия в разных деталях с использованием стационарных станков. Размер таких сверл может быть от 5 и до 80 мм. Конический хвостовик помогает значительно увеличить площадь поверхности контакта сверла с головкой. Это в свою очередь помогает не только увеличивать точность, но и повысить надежность крепления.

На сегодняшний день спиральные сверла могут быть длинными, цельными твердосплавными, специальными для обрабатывания легких сплавов, труднообрабатываемых материалов, а также могут быть дополнительно оснащены пластинками из твердого сплава. Такое разделение данных инструментов позволяет точнее подобрать их для определенных видов работ. Это поможет улучшить не только сам процесс просверливания, но позволит также сделать всю работу качественнее.

Как показывает себя в работе подобное сверло?

Сверла конического типа наиболее удачно подходят для просверливания отверстий в трубах, стальных листах, в цветных металлах. Ими одинаково удобно делать отверстия и в металле, и в пластике. Применение в работе конических сверл обеспечивает выполнение сразу нескольких операций за один проход. То есть, при выполнении всего одного прохода сразу выполняется зачистка заусениц, центрирование и пошаговое просверливание отверстий разных диаметров. На конических сверлах есть специальный наконечник, который позволяет избегать проскальзывания или пробуксовки даже на таких поверхностях, которые сильно выступают.

Профессионалы и мастера-любители отмечают, что работать с такими сверлами очень удобно. При их использовании не нужны различные дополнительные приспособления или дополнительное центрирование. Когда просверливается отверстие обычным сверлом в металлической поверхности, то его во время работы может увести в сторону, да и само отверстие часто получается неровным, с «рваными краями», которые потом нужно дополнительно выравнивать. Конусный хвостовик отличается тем, что во время просверливания он идет точно, и отверстие получается не только ровным, но и гладким.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Сверло конический хвостовик

d1Сверла с нормальным хвост.Сверла с усиленным хвост.d1Сверла с нормальным хвост.Сверла с усиленным хвост.
LКМОбозначениеLКМОбозначениеLКМОбозначениеLКМОбозначение
 Сверло к/х 5,05213312301-3001 Сверло к/х 26,7517029132301-020731942301-3049
 Сверло к/х 5,25213312301-3002 Сверло к/х 27,0017029132301-009431942301-3051
 Сверло к/х 5,55713812301-3003 Сверло к/х 27,2517029132301-009531942301-3052
 Сверло к/х 5,85713812301-3004 Сверло к/х 27,5017029132301-009631942301-3053
 Сверло к/х 6,05713812301-0001 Сверло к/х 27,7517029132301-020831942301-3054
 Сверло к/х 6,26314412301-0003 Сверло к/х 28,0017029132301-009831942301-3055
 Сверло к/х 6,46314412301-3005 Сверло к/х 28,2517529632301-020932442301-3056
 Сверло к/х 6,56314412301-0005 Сверло к/х 28,5017529632301-009932442301-3057
 Сверло к/х 6,66314412301-3006 Сверло к/х 28,7517529632301-021032442301-3058
 Сверло к/х 6,86915012301-0189 Сверло к/х 29,0017529632301-010032442301-3059
 Сверло к/х 7,06915012301-0007 Сверло к/х 29,2517529632301-010132442301-3061
 Сверло к/х 7,26915012301-0009 Сверло к/х 29,5017529632301-010332442301-3062
 Сверло к/х 7,46915012301-3007 Сверло к/х 29,7517529632301-304832442301-3063
 Сверло к/х 7,56915012301-0011 Сверло к/х 30,0017529632301-010632442301-3064
 Сверло к/х 7,67515612301-3008 Сверло к/х 30,2518030132301-010732942301-3065
 Сверло к/х 7,87515612301-0014 Сверло к/х 30,5018030132301-010832942301-3066
 Сверло к/х 8,07515612301-0015 Сверло к/ х 30,7518030132301-021132942301-3067
 Сверло к/х 8,27515612301-0017 Сверло к/ х 31,0018030132301-010932942301-3068
 Сверло к/х 8,47515612301-3009 Сверло к/х 31,2518030132301-011032942301-3069
 Сверло к/х 8,57515612301-0020 Сверло к/х 31,5018030132301-011132942301-3071
 Сверло к/х 8,88116212301-0190 Сверло к/х 31,7518530632301-011233442301-3072
 Сверло к/х 9,08116212301-0023 Сверло к/х 32,0018533442301-0113
 Сверло к/х 9,28116212301-0024 Сверло к/х 32,2518533442301-0213
 Сверло к/х 9,58116212301-0025 Сверло к/х 32,5018533442301-0115
 Сверло к/х 9,88716812301-0191 Сверло к/х 33,0018533442301-0117
 Сверло к/х 10,08716812301-0028 Сверло к/х 33,2518533442301-0214
 Сверло к/х 10,28716812301-0030 Сверло к/х 33,5018533442301-0118
 Сверло к/х 10,58716812301-0032 Сверло к/х 34,0019033942301-0119
 Сверло к/х 10,89417512301-0192 Сверло к/х 34,5019033942301-0120
 Сверло к/х 11,09417512301-0034 Сверло к/х 35,0019033942301-0122
 Сверло к/х 11,29417512301-0035 Сверло к/х 35,2519033942301-0215
 Сверло к/х 11,59417512301-0036 Сверло к/х 35,5019033942301-0123
 Сверло к/х 11,89417512301-0193 Сверло к/х 35,7519534442301-0216
 Сверло к/х 12,010118212301-003919922301-3012 Сверло к/х 36,0019534442301-0125
 Сверло к/х 12,210118212301-019419922301-3013 Сверло к/х 36,2519534442301-0217
 Сверло к/х 12,510118212301-004019922301-3014 Сверло к/х 36,5019534442301-0126
 Сверло к/х 12,810118212301-019519922301-3015 Сверло к/х 37,0019534442301-0128
 Сверло к/х 13,010118212301-004219922301-3016 Сверло к/х 37,5019534442301-0130
 Сверло к/х 13,210118212301-004319922301-3017 Сверло к/х 38,0020034942301-0132
 Сверло к/х 13,510918912301-004420622301-3018 Сверло к/х 38,2520034942301-0218
 Сверло к/х 13,7510918912301-301120622301-3019 Сверло к/х 38,5020034942301-0133
 Сверло к/х 13,810918912301-019620622301-3021 Сверло к/х 39,0020034942301-0135
 Сверло к/х 14,010918912301-004620622301-3022 Сверло к/х 39,2520034942301-0219
 Сверло к/х 14,2511421222301-0047 Сверло к/х 39,5020034942301-0136
 Сверло к/х 14,511421222301-0048 Сверло к/х 40,0020034942301-0137
 Сверло к/х 14,7511421222301-0197 Сверло к/х 40,5020535442301-013939252301-3073
 Сверло к/х 15,011421222301-0050 Сверло к/х 41,0020535442301-014139252301-3074
 Сверло к/х 15,2512021822301-0051 Сверло к/х 41,2520535442301-022039252301-3075
 Сверло к/х 15,412021822301-0052 Сверло к/х 41,5020535442301-014239252301-3076
 Сверло к/х 15,512021822301-0053 Сверло к/х 42,0020535442301-014439252301-3077
 Сверло к/х 15,7512021822301-0198 Сверло к/х 42,5020535442301-022139252301-3078
 Сверло к/х 16,012021822301-0054 Сверло к/х 43,0021035942301-014639752301-3079
 Сверло к/х 16,2512522322301-0055 Сверло к/х 43,5021035942301-014739752301-3082
 Сверло к/х 16,512522322301-0056 Сверло к/х 44,0021035942301-014939752301-3083
 Сверло к/х 16,7512522322301-0199 Сверло к/х 44,5021035942301-015039752301-3084
 Сверло к/х 17,012522322301-0057 Сверло к/х 45,0021035942301-015339752301-3085
 Сверло к/х 17,2513022822301-0058 Сверло к/х 45,2521536442301-022340252301-3086
 Сверло к/х 17,413022822301-0059 Сверло к/х 45,5021536442301-022440252301-3087
 Сверло к/х 17,513022822301-0060 Сверло к/х 46,0021536442301-015440252301-3088
 Сверло к/х 17,7513022822301-0200 Сверло к/х 46,5021536442301-015540252301-3089
 Сверло к/х 18,013022822301-0061 Сверло к/х 47,0021536442301-015840252301-3091
 Сверло к/х 18,2513523322301-006225632301-3023 Сверло к/х 47,5021536442301-015940252301-3092
 Сверло к/х 18,513523322301-006325632301-3024 Сверло к/х 48,0021536442301-016140252301-3093
 Сверло к/х 18,7513523322301-006425632301-3025 Сверло к/х 48,5022036942301-016240752301-3094
 Сверло к/х 19,0013523322301-006525632301-3026 Сверло к/х 49,0022036942301-016440752301-3095
 Сверло к/х 19,2514023822301-006626132301-3027 Сверло к/х 49,5022036942301-016540752301-3096
 Сверло к/х 19,4014023822301-006726132301-3028 Сверло к/х 50,0022036942301-016640752301-3097
 Сверло к/х 19,5014023822301-006826132301-3029 Сверло к/х 50,5022537442301-016741252301-3098
 Сверло к/х 19,7514023822301-020126132301-3031 Сверло к/х 51,0022541252301-0168
 Сверло к/х 20,0014023822301-006926132301-3032 Сверло к/х 51,5022541252301-0169
 Сверло к/х 20,2514524322301-020226632301-3033 Сверло к/х 52,0022541252301-0170
 Сверло к/х 20,5014524322301-007026632301-3035 Сверло к/х 53,0022541252301-0171
 Сверло к/х 20,7514524322301-007126632301-3036 Сверло к/х 54,0023041752301-0172
 Сверло к/х 20,9014524322301-007226632301-3037 Сверло к/х 55,0023041752301-0173
 Сверло к/х 21,0014524322301-007326632301-3038 Сверло к/х 56,0023041752301-0174
 Сверло к/х 21,2515024822301-007427132301-3039 Сверло к/х 57,0023542252301-0175
 Сверло к/х 21,5015024822301-007527132301-3041 Сверло к/х 58,0023542252301-0176
 Сверло к/х 21,7515024822301-303427132301-3042 Сверло к/х 59,0023542252301-3126
 Сверло к/х 22,0015024822301-007627132301-3043 Сверло к/х 60,0024042752301-0177
 Сверло к/х 22,2515024822301-020327132301-3044 Сверло к/х 61,0024042752301-0178
 Сверло к/х 22,5015525322301-007727632301-3045 Сверло к/х 62,0024042752301-0179
 Сверло к/х 22,7515525322301-007827632301-3046 Сверло к/х 63,0024042752301-0180
 Сверло к/х 23,0015525322301-007927632301-3047 Сверло к/х 64,0024543252301-310149962301-3102
 Сверло к/х 23,2515527632301-0080 Сверло к/х 65,0024543252301-018149962301-3103
 Сверло к/х 23,5015527632301-0081 Сверло к/х 66,0024543252301-310449962301-3105
 Сверло к/х 23,7516028132301-0204 Сверло к/х 67,0024543252301-310649962301-3107
 Сверло к/х 23,9016028132301-0082 Сверло к/х 68,0025043752301-018250462301-3108
 Сверло к/х 24,0016028132301-0083 Сверло к/х 69,0025043752301-310950462301-3111
 Сверло к/х 24,2516028132301-0084 Сверло к/х 70,0025043752301-018350462301-3112
 Сверло к/х 24,5016028132301-0085 Сверло к/х 71,0025043752301-311350462301-3114
 Сверло к/х 24,7516028132301-0086 Сверло к/х 72,0025544252301-018550962301-3115
 Сверло к/х 25,0016028132301-0087 Сверло к/х 73,0025544252301-311650962301-3117
 Сверло к/х 25,2516528632301-0205 Сверло к/х 74,0025544252301-311850962301-3119
 Сверло к/х 25,5016528632301-0088 Сверло к/х 75,0025544252301-018650962301-3121
 Сверло к/х 25,7516528632301-0206 Сверло к/х 76,0026044752301-31225142301-3123
 Сверло к/х 26,0016528632301-0089 Сверло к/х 77,0026051462301-3124
 Сверло к/х 26,2516528632301-0090 Сверло к/х 78,0026051462301-0187
 Сверло к/х 26,5016528632301-0092 Сверло к/х 79,0026051462301-3125
 Сверло к/х 26,7517029132301-020731942301-3049 Сверло к/х 80,0026051462301-0188

www.vladpm.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
