Анкерный болт с кольцом: назначение, виды, монтаж

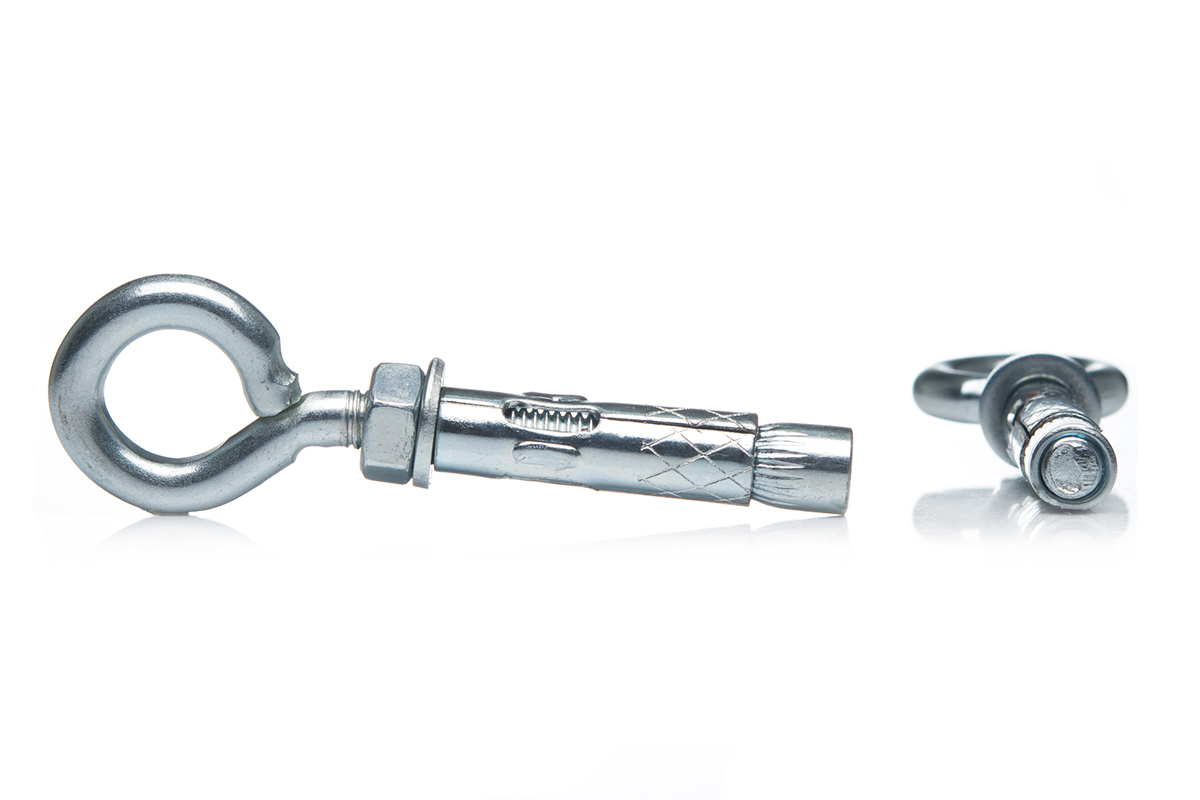

Анкерный болт с кольцом – это достаточно универсальный крепежный элемент, который удобно использовать не только для монтажа люстр и светильников, но также для крепления предметов другого назначения на поверхностях строительных конструкций. Удобство использования и надежность такого крепежа обеспечиваются особенностями его конструкции.

Анкер с кольцом в паре с карабином используется для закрепления тросов или проволоки

Конструкция и область применения

Чтобы правильно выбирать и применять такой крепежный элемент, как анкер с кольцом, желательно разобраться в его конструкции и технических характеристиках. Основой такого изделия (как и любого другого анкера) является распорная втулка, которая обеспечивает надежность его фиксации в предварительно подготовленном отверстии. За разжимание втулки, на боковой поверхности которой есть продольные разрезы, формирующие отдельные лепестки, отвечает резьбовой элемент. Нижний конец такого элемента имеет конусообразную форму, а его верхняя часть – это крепежное кольцо, которое и обеспечивает удобство монтажа различных предметов.

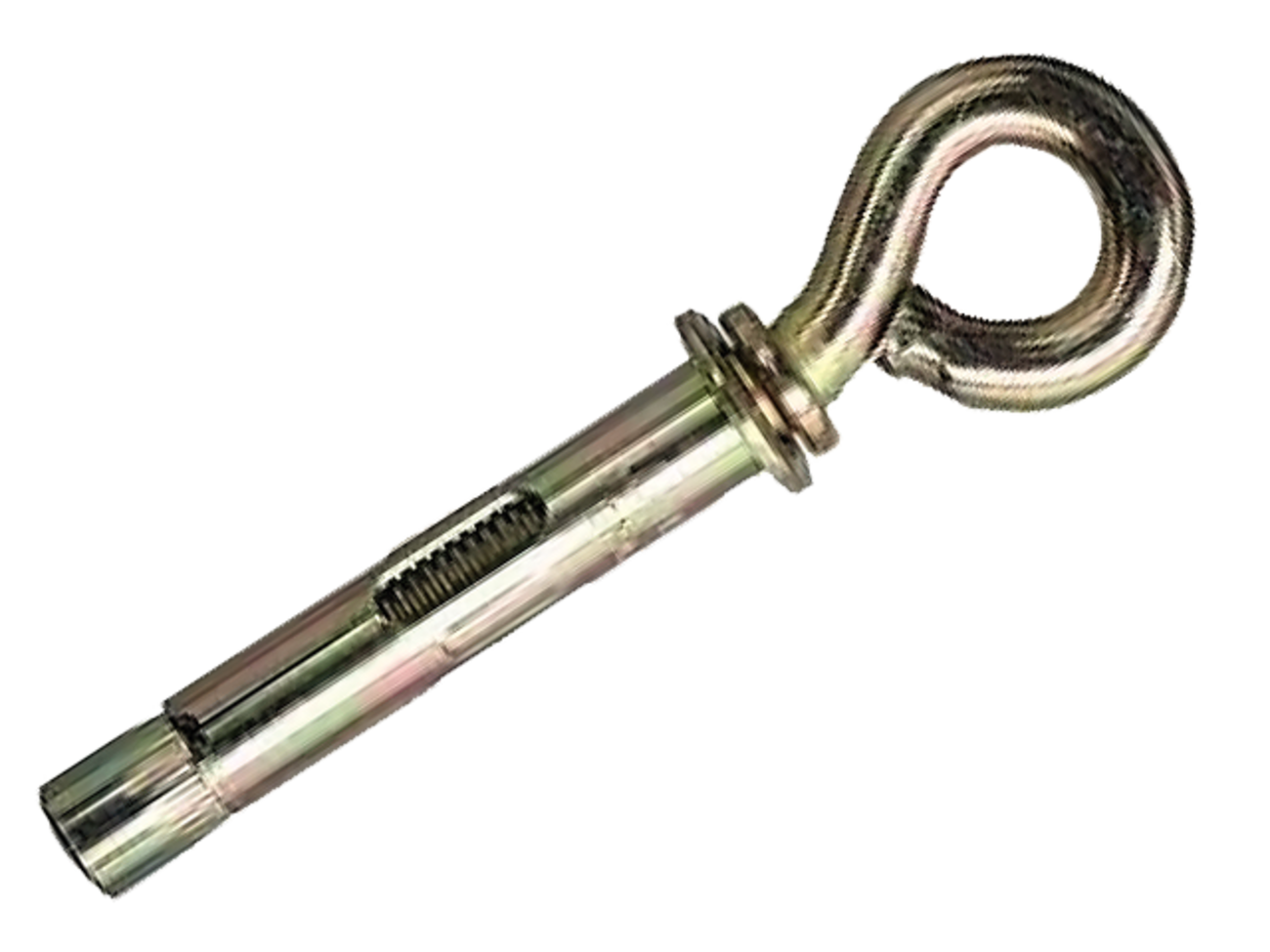

Оцинкованные анкерные болты с незаваренным кольцом

Основным назначением анкерных изделий, на конце которых имеется кольцо, является монтаж подвесных конструкций на поверхности стен или потолка. В сфере строительства анкерный болт с кольцом активно используется для того, чтобы выполнить надежное крепление строительных лесов со стенами возводимого здания. Используя этот крепеж, очень удобно выполнять различные растяжки, осуществлять электромонтажные работы, крепить на поверхности строительных конструкций тросы и элементы коммуникаций.

Прежде чем устанавливать анкерный болт с кольцом в строительной конструкции, необходимо оценить качество материала, из которого она изготовлена. При этом следует иметь в виду, что крепеж данного типа будет обеспечивать высокую надежность соединения только в том случае, если его монтаж выполняется в материалах, отличающихся плотной внутренней структурой (бетон, полнотелый строительный кирпич, природный камень и др.

).

В пористых и пустотелых материалах анкерный болт данного типа, оснащенный распорной втулкой классической конструкции, утрачивает свою эффективность.

Разновидности и принцип действия

Распорный принцип, по которому действует анкерный болт с кольцом, является наиболее эффективным методом крепежа на сегодняшний день. Втулка такого болта, помещенная в отверстие, разжимается в процессе закручивания резьбового элемента, формируя тем самым с его внутренними стенками надежное сцепление. Для максимального разжимания распорной втулки нижней части резьбового элемента придана конусообразная форма.

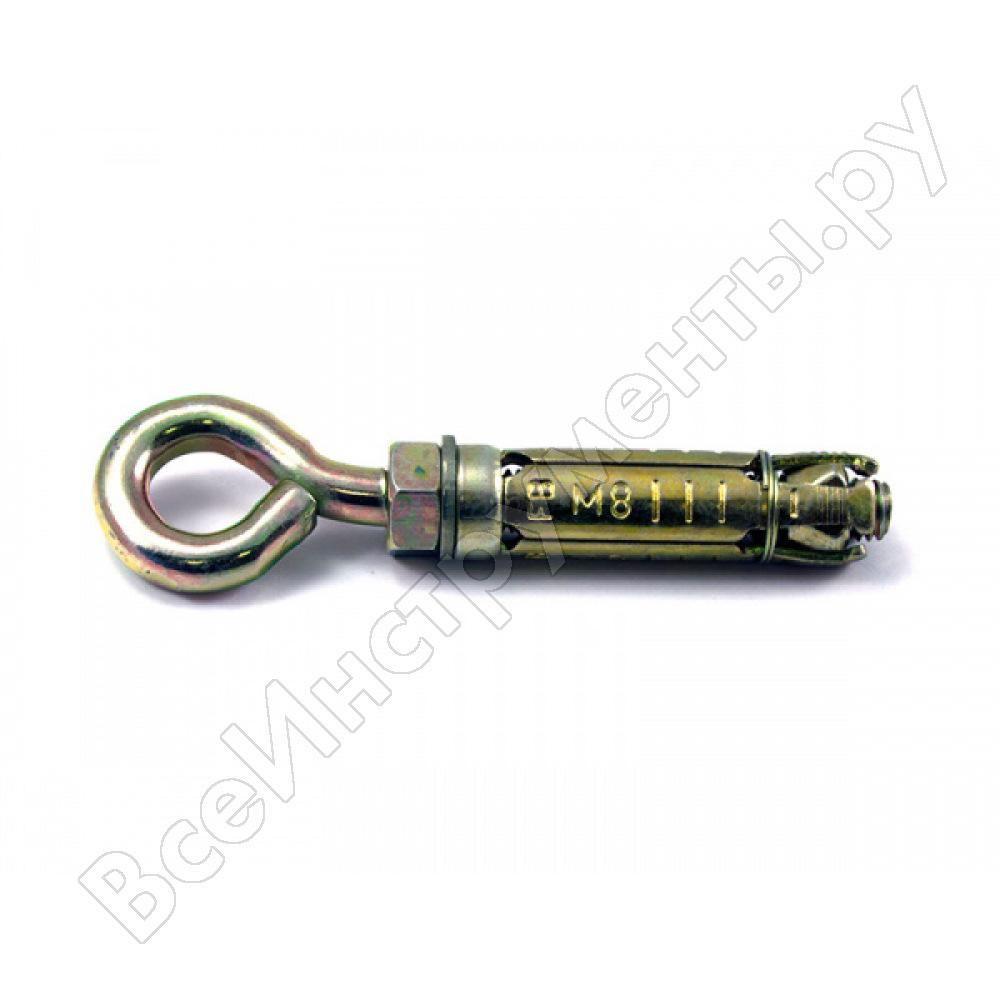

Высокопрочный анкер с кольцом (рым-болт) имеет четыре разжимных сегмента и хорошо закрепляется в просверленных с отклонениями отверстиях

Анкерный болт, на конце которого имеется крепежное кольцо, может изготавливаться из металлических сплавов различного типа, что специалисты рекомендуют учитывать при выборе и монтаже такого изделия.

Углеродистая сталь без покрытия

Это наиболее простой вариант изготовления анкерных болтов, отличающихся доступной стоимостью.

Сталь с цинковым покрытием

Слой цинка наносят на сталь посредством гальванического метода. Цинковое покрытие надежно защищает анкерный болт от негативных факторов внешней среды.

Нержавеющие стальные сплавы

В качестве такого материала используются преимущественно сплавы марок А1, А2 и А3. В зависимости от марки стали болты отличаются как своими техническими, так и эксплуатационными характеристиками.

Латунь

Это материал, который обладает не только высокой пластичностью, но и исключительной устойчивостью к коррозии. Анкерные крепежные изделия, элементы которых изготовлены из латуни, могут не только успешно эксплуатироваться при повышенной влажности, но и устанавливаться под водой.

Для решения задач, связанных с монтажом предметов в различных строительных материалах, следует выбирать соответствующие крепежные изделия. Только при этом условии можно гарантировать требуемую надежность формируемого соединения.

Чертеж анкерного болта с кольцом

Технические характеристики анкерных болтов с кольцом

Выбирая такой крепежный элемент, как болт, верхняя часть которого представляет собой кольцо, следует учитывать и его размеры, в частности длину ножки. Современные производители выпускают болты, длина рабочей части которых начинается с 70 мм и может доходить до 165 мм. Разнообразие, которым отличаются размеры рабочей части таких крепежных изделий, позволяет выбирать их для монтажа в строительных конструкциях из материала с различной степенью плотности.

Двухраспорные анкерные изделия с кольцом

Такой крепежный элемент, как анкер двухраспорный с кольцом, позволяет получать соединения, отличающиеся повышенной прочностью и надежностью. Используется он в тех случаях, когда необходимо выполнить крепеж предметов, отличающихся значительной массой, в строительных конструкциях из пористых и даже пустотелых материалов. Надежность крепления анкера с кольцом обеспечивается особенностями конструкции такого крепежного изделия.

Кольцо у двухраспорного анкера проваривается с целью исключения разгиба

Основой такого анкерного болта являются две (а в некоторых случаях и три) гильзы, каждая из которых разжимается при закручивании резьбовой шпильки, воздействующей на них своим конусным наконечником. За счет такой конструкции крепежный элемент подобного типа обеспечивает высокую надежность болта, монтаж которого выполняется даже в очень рыхлых и пустотелых строительных материалах. С учетом того, что для одновременного разжатия двух распорных элементов требуются значительные усилия, в конструкции такого анкерного болта предусмотрена специальная гайка, навариваемая на резьбовой шпильке под кольцом. Большим плюсом наличия этой гайки является и то, что при ее применении не повреждается кольцо, которое не используется для закручивания крепежа.

Двухраспорные анкерные болты с кольцом в верхней части успешно применяются при выполнении такелажных работ, когда необходимо зафиксировать положение массивной цепи или металлического троса значительного диаметра. Конструктивные особенности позволяют таким крепежным изделиям успешно выдерживать даже очень значительные статические и динамические нагрузки.

Правильный монтаж

Конструкция анкерных болтов, на конце которых имеется кольцо, специально разработана таким образом, чтобы их монтаж не вызывал особых проблем как у опытных специалистов, так и у тех, кто решил самостоятельно заняться строительством или ремонтом. Для выполнения такой процедуры потребуются инструменты, которые есть практически у любого домашнего мастера, а именно:

  • перфоратор или электрическая дрель;
  • сверла соответствующего диаметра и длины;
  • молоток;
  • гаечный ключ.

Монтаж анкерного болта с кольцом производится только в полнотелых материалах

Монтаж такого анкерного болта осуществляется по следующему алгоритму.

  1. В строительной конструкции, в которой требуется установить анкерный болт, сверлится отверстие. Диаметр этого отверстия должен соответствовать размеру поперечного сечения крепежа, а глубина – длине рабочей части анкерного болта.
  2. Отверстие, в котором будет фиксироваться анкерный болт, следует тщательно очистить от пыли и кусочков строительного материала, которые в него выкрошились. Для выполнения такой процедуры можно воспользоваться обычной медицинской грушей, ершиком соответствующего диаметра или пылесосом, что наиболее эффективно.
  3. В подготовленное отверстие устанавливается анкерный болт. Для этого можно воспользоваться молотком, если не получается сделать это вручную.
  4. Чтобы надежно зафиксировать анкерный болт в отверстии, его необходимо затянуть, провернув на два-три оборота гайку на его резьбовой части или кольцо. Показателем того, что анкерный болт надежно зафиксировался в отверстии, является невозможность провернуть его.

Принцип установки анкера с кольцом

Если анкерный болт, оснащенный кольцом на конце, подобран правильно, а его монтаж выполнен соответствующим образом, вы можете смело рассчитывать на высокую надежность такого крепежа, который в состоянии выдержать даже очень значительные нагрузки.

В заключение видео с демонстрацией процесса монтажа анкерного болта с кольцом.

Анкерный болт с кольцом – как монтировать? + Видео

1 Устройство и область применения анкера

Анкерный болт с кольцом монтируют в несущее основание из бетона, кирпича (обязательно полнотелого), природного камня и крепят к нему несъемные подвесные конструкции, строительные леса и тому подобного.

Состоит он из:

  1. Стержня, один конец которого согнут в кольцо, а на другом – резьба.
  2. Шайбы или приваренной гайки на стержне под кольцом.
  3. Корпуса-втулки с разжимной цангой (участок втулки с прорезями) на одном конце и шляпкой на другом.
  4. Распорной гайки, одна сторона которой имеет цилиндрическую форму, а другая конусообразную и продольные насечки на поверхности.

Чтобы подготовить анкерный болт с кольцом к монтажу, необходимо стержень вставить в корпус-втулку резьбой к цанге и кольцом к шляпке. После этого на стержень накручивают распорную гайку конусной стороной к втулке до упора в цангу.

Принцип действия этого крепежа механическо-распорный.

Во время вращения стержня с помощью кольца распорная гайка начинает накручиваться на резьбу. При этом за счет насечек на ее поверхности она не вращается, а двигается только поступательно внутрь втулки, разжимая (расширяя) цангу, которую распирает в отверстии, что и обеспечивает фиксацию анкерного болта.

Для прочного, надежного подвешивания тяжелых объектов применяют двухраспорный анкерный болт с кольцом, который оснащен двумя-тремя цангами (распорными гильзами), составленными в единый корпус-втулку благодаря конической форме вставляемой части следующего звена. При закручивании такого крепежа распорная гайка не только переводит последнюю цангу в рабочее положение, но и сдвигает ее внутрь предыдущей, которая тоже расширяется и фиксируется в отверстии. Так в двухраспорном крепеже создается дополнительное удерживающее усилие.

Надежно зажать такой анкерный болт вручную невозможно, поэтому для облегчения его монтажа под кольцом предусмотрена приваренная гайка под ключ.

Анкерный болт с кольцом используют для крепления материалов и конструкций к потолку, стенам, наклонным поверхностям с его фиксацией в твердом полнотелом основании. Его применяют на производстве, в строительстве и быту для:

  • подвешивания тяжелых несъемных конструкций, нагревателей воды, спортивных стенок, ворот;
  • стационарного крепления (натяжения) кабельных трасс, цепей, тросов;
  • для монтирования потолочных вентиляторов, люстр;
  • другого.

2 Материал, ГОСТ и размеры болтов с кольцом

Материалы, из которых изготавливают анкерный крепеж данного типа:

  • Обычная сталь – упрощенное исполнение, не имеющее дополнительной обработки.
  • Оцинкованная сталь – защитное покрытие обеспечивает стойкость к воздействию окружающей среды и значительно больший срок службы, чем у обычного крепежа.
  • Нержавеющая сталь – как правило применяют такие марки как A1, A2, A3. В зависимости от сплава у крепежа соответствующие эксплуатационные и прочностные характеристики.
  • Латунь – мягкий, но с высокими антикоррозионными свойствами металл. Анкер из него выдерживает меньшие нагрузки, чем из других материалов, но может применяться в условиях с повышенной влажностью, устанавливаться непосредственно в воде.

В настоящее время ГОСТ на современные виды анкеров не существует. Каждая новая продукция сертифицируется отдельно, ее пригодность для использования в строительстве подтверждается соответствующим техническим свидетельством, которое выдает Минрегиона России, а подготавливает ФАУ ФЦС. Если нужны характеристики анкера, то необходимо не ГОСТ искать, а брать цифры на конкретный товар определенного производителя из его сопроводительной документации. На сегодня среди подобного крепежа стандартизированы БСР (распорные самоанкерующиеся болты) и болты фундаментные – ГОСТ 28778-90 и ГОСТ 24379. 1-80 соответственно.

Анкерный крепеж с кольцом выпускается в основном следующих размеров:

  • диаметром втулки-корпуса 8–20 мм;
  • под минимальную длину отверстия 40–130 мм;
  • с метрической резьбой М6–М16 на стержне.

У каждого производителя могут быть другие свои типоразмеры. Наиболее востребован анкерный болт с кольцом 8х45, обозначение которого расшифровывается: изделие под отверстие 8 мм длиной 45 мм, с резьбой М6.

3 Правильная установка анкерного болта

Анкерный болт с кольцом устанавливается с соблюдением определенных правил. Его монтаж в бетонную стену производят следующим образом:

  1. Для надежной фиксации анкерного крепежа он должен находиться непосредственно в бетоне на глубине, обеспечивающей прочное удерживание подвешиваемой конструкции. Поэтому сначала следует выяснить толщину штукатурки (если она есть) и подобрать анкер с соответствующей длиной гильзы согласно техническим характеристикам болта.
  2. Разметку отверстий под анкер выполняют максимально точно. Установленный и зафиксированный крепеж извлечь уже невозможно.
  3. Диаметр отверстия должен быть точным, чтобы корпус-втулка заходила в стену под небольшим усилием. Надо соблюдать перпендикулярность отверстия. Его глубина должна быть не меньше указанной производителем.
  4. Отверстие тщательно очищают от крошек бетона и пыли (пылесосом, ершиком, продувают напором воздуха).
  5. Анкер вставляют в отверстие, досаживают его до шайбы под кольцом легким постукиванием молотка.
  6. Закручивают крепеж гаечным ключом или используя кольцо. Обычно достаточно одного-трех полных оборотов. О готовности крепежа к эксплуатации будет свидетельствовать невозможность провернуть его в отверстии и высокое сопротивление дальнейшему затягиванию.

М8 и М10, М12 и М16, складной пружинный анкер 12х100 и 10х60, 10х100 и 12х150, другие модели для бетона

Анкерный болт – усиленный крепёж, нашедший широчайшее применение в тех видах монтажа, где требуется обеспечить высокое статическое и динамическое усилие. В этой статье уделим внимание анкерному крепежу с крюком или кольцом.

Особенности и область применения

Крепёж в конструкциях из дерева никогда не отличался сложностью. Даже простой гвоздь вполне сгодится для этого, что уж говорить о крепеже, имеющем винтовую резьбу – шурупы или саморезы прекрасно справляются с крепежом в дереве. Можно закрепить в дерево и крепёж с крюками или кольцами. Надёжность крепления будет в этом случае напрямую зависеть от толщины и качества деревянной конструкции, в которой осуществляется крепёж.

Главными элементами якорного механизма, расклинивающего анкерный крепёж в просверленном отверстии, являются металлическая гильза-втулка с прорезями, разделяющими её на два или более лепестка, и конусная гайка, которая, накручиваясь на вращающуюся шпильку, раскрывает лепестки, что, собственно, и удерживает крепёж. Эта простая схема с успехом применяется для бетона или полнотелого кирпича.

Для полого и пустотелого материала может быть применён анкер с двумя и более втулками, формирующими несколько зон крепления, значительно увеличивая его надёжность.

Для чего же нужен такой хитромудрый крепёж, когда есть более дешёвые саморезы и дюбели? Да, действительно, в ряде случаев вполне оправданно крепление с помощью самореза и пластикового дюбеля, особенно если приходится применить крепёж во множестве точек, например, при монтаже облицовочных или декоративных материалов. Можно также прибегнуть к этому способу, если к крепежу не предъявляются повышенные требования: монтаж полок или навесных шкафов, рамок или картин. Но если крепить приходится достаточно тяжёлые и габаритные предметы, всё же лучше обратить внимание на анкерные болты.

Костыли или Г-образные анкеры будут незаменимы для навешивания бойлера. Анкер с крюком на конце может быть полезен, если понадобится повесить тяжёлую люстру или боксёрскую грушу. Крепёж с кольцом пригодится для фиксации тросов, канатов или проволочных растяжек.

Важно точно рассчитать место монтажа анкера, так как его конструкция не предполагает демонтажа. Даже если удастся выкрутить шпильку, вынуть из отверстия расклиненную гильзу невозможно.

Виды

Развитие анкерного крепежа привело к появлению нескольких его разновидностей. С потайной головкой под крестовую отвёртку обычно применяют для монтажа рамных конструкций. С гайкой на конце может применяться для крепления предметов и оборудования, имеющего монтажные отверстия. Для тяжёлого оборудования часто применяют анкеры с болтовой головкой.

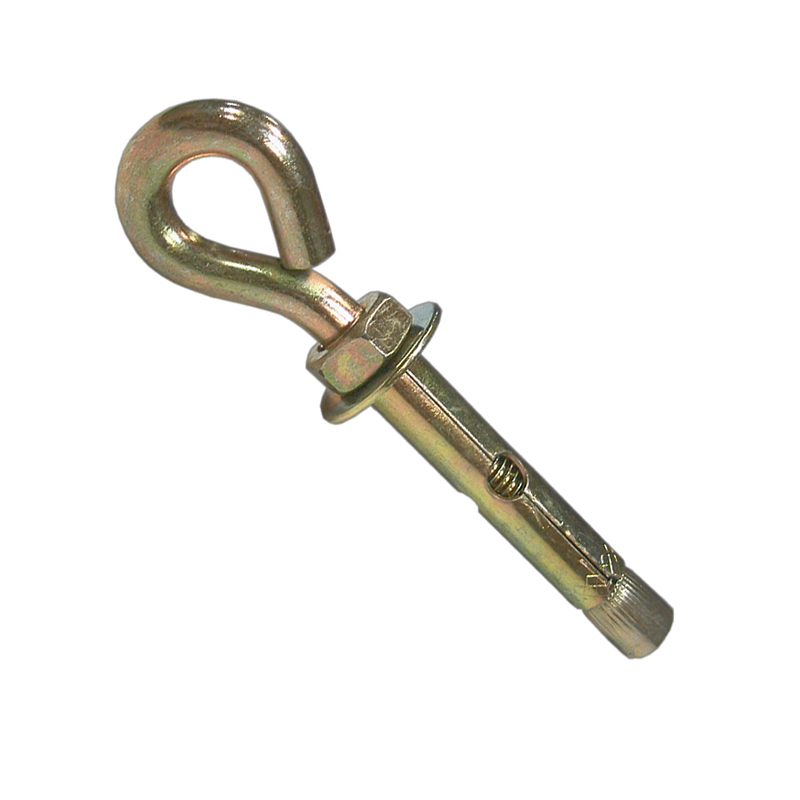

Анкерный болт с кольцом может быть как усиленный, так и гнутый. Несколько более короткое кольцо формирует крюк. Анкер-крюк незаменим, если приходится не просто фиксировать предмет, а монтировать и демонтировать его. Своеобразным развитием крюка стал простой загиб на конце шпильки. Такой Г-образный анкер – костыль – также имеет широчайшую область применения. Не менее разнообразна и рабочая часть, та, что закрепляется в просверленном отверстии.

Самый обычный распорный якорный болт уже описан выше, повторяться нет необходимости. Оригинальное решение – дублирование распорных втулок – привело к разработке особой конструкции анкера, названного двухраспорный и даже трёхраспорный. Эти крепёжные элементы с успехом фиксируются даже в пористом материале.

Для надёжной фиксации распорная часть может иметь складной пружинный механизм, не просто распирающий крепёж, а создающий упор с внутренней стороны покрытия, к примеру, фанерной или иной перегородки, для которой другой крепёж надлежащей надёжности просто не применить ввиду особенностей материала.

Материалы

Разным может быть и материал анкера:

  • оцинкованная сталь;
  • нержавеющая сталь;

Понятно, что у каждого материала есть свои достоинства и недостатки. Стальные при высокой прочности крепления не могут быть использованы в агрессивных средах, в том числе и при повышенной влажности. Оцинковка значительно продлевает срок службы стального крепежа, но и повышает его стоимость. Нержавеющие стали марок А1, А2 или А3, используемые для изготовления анкерных болтов, не подвержены коррозии, имеют высокую прочность, но отличаются высокой стоимостью. Латунь, несмотря на не самые лучшие прочностные характеристики, можно использовать не только для крепежа во влажной среде, но и под водой.

Размеры

ГОСТа размеров (длины и диаметра) анкерных болтов не существует, обязательной стандартизации подвергаются сплавы, из которых они изготовлены. Однако все производители придерживаются регламента, продиктованного техусловиями. И вот тут уже можно выделить ряд размерных групп, разделивших крепёж сначала по диаметру, а потом и по длине.

Наименьшую размерную группу составляют анкеры с диаметром втулки 8 мм, диаметр резьбовой шпильки при этом меньше и, как правило, составляет 6 мм.

Наименьшие анкеры-крюки и кольца имеют весьма скромные размеры и соответствующую прочность: 8х45 или 8х60. Далеко не все производители выпускают подобный крепёж, так как его нередко с успехом заменяет пластиковый дюбель с саморезом, имеющим кольцо или крюк на конце.

Размерная группа изделий диаметром 10 мм несколько обширнее: 10х60, 10х80,10х100. Резьба шпильки стандартизирована с болтом М8. В продаже такие расходники можно встретить гораздо чаще предыдущей группы, так как область их применения значительно шире, производители охотнее выпускают именно такие анкеры.

У якорных болтов с диаметром 12 мм (12х100, 12х130, 12х150) и диаметром резьбовой шпильки М10 вообще практически нет конкурентов. Уникальные крепёжные свойства не позволяют заменять их пластиковыми дюбелями. Именно в этой размерной группе могут быть представлены двухраспорные усиленные анкеры.

Настоящие крепёжные «монстры» – анкеры с диаметром шпильки М12, М16 и более. Применяются такие гиганты для серьёзных строительных и монтажных работ и в быту обычно не используются, поэтому в строительных магазинах бывают представлены весьма редко. Ещё реже можно встретить крепёж с диаметром шпильки М24 или, тем более, М38.

Понятно, чем больше диаметр резьбовой шпильки, тем большее усилие приходится прилагать для расклинивания распорных лепестков втулки.

Как крепить?

Для того чтобы установить крепёж якорного типа, неважно, с кольцом или крюком, необходимо сделать следующее.

  • После тщательного определения места (так как демонтировать крепёж уже не получится) с помощью перфоратора или ударной дрели просверлить отверстие, соответствующее внешнему диаметру распорной втулки.
  • Удалить из отверстия осколки материала и прочий шлак, лучший результат можно получить, используя пылесос.
  • Вставить в отверстие анкерный болт, возможно использование молотка.
  • Когда распорная часть анкера полностью скрылась в материале, можно приступить к затягиванию распорной гайки – для этого можно использовать плоскогубцы. Если анкер имеет специальную гайку под кольцом или крюком, лучше воспользоваться гаечным ключом и заворачивать именно её. О том, что крепёж расклинен полностью можно будет судить по резкому увеличению сопротивления вкручиваемой шпильки.

Если крепёж был подобран правильно в соответствии с материалом и прилагаемыми усилиями, он может прослужить неограниченно долго.

В следующем видео рассказывается об анкерных болтах.

Анкерный болт с кольцом

Array
(
    [id] => 801
    [id_1c] =>
    [name] => Трос стальной оцинкованный DIN 3055
    [summary] =>
Трос изготовлен из углеродистой стали и оцинкован. Диаметр Ø 2мм; 3мм; 4мм; 5мм; 8мм.
ВСЕ цены в полном описании

    [meta_title] =>
    [meta_keywords] => трос, тросы, трос стальной, тросы стальные, трос стальной оцинкованный, тросы стальные оцинкованные
    [meta_description] => трос, тросы, трос стальной, тросы стальные, трос стальной оцинкованный, тросы стальные оцинкованные
    [description] =>

	DIN 3055 Трос общего назначения.
Назначение

	Рекомендуется для широкого применения в различных грузоподъёмных устройствах, от ручных талей, до подъёмных кранов, для подъёма и перемещения грузов, деталей и элементов конструкций.  Они являются частью большинства грузоподъёмных механизмов и приспособлений. В зависимости от конструкции, трос имеет различную гибкость и коэффициент растяжения.

Конструкция

	Трос изготовлен из углеродистой стали и оцинкован.


	Конструктивно трос изготовлен из высокопрочной проволоки и сердечника. Проволоку обвивают вокруг сердечника и получают прядь, пряди в свою очередь тоже обвивают вокруг сердечника и получают трос.

Пример обозначения 6х7+FC


	Первая цифра - число прядей троса.


	Вторая - число проволок в пряди.


	Третья - число сердечников, включая сердечники в прядях, если нет цифры - неметаллический один в центре троса, а в прядях сердечник стальной.

Буквы - материал сердечника: FC - синтетика. Если нет буквенного обозначения, то это значит, что в качестве центрального сердечника используется такая же прядь как боковые.

Трос поставляется на пластиковых катушках.


	Размеры катушек:


	2-х мм трос - диаметр щеки 16см, ширина от щеки до щеки 11,5см.


	3-х мм трос - диаметр щеки 20см, ширина от щеки до щеки 14,5см.

Ниже изображено поперечное сечение троса 3 миллиметра.
Технические характеристики
Ø,мм рабочая нагрузка, кН максимальная нагрузка, кН вес 1-го метра троса, кг
2 0,470 2,350 0,0143
3 1,056 5,280 0,0322
4 1,878 9,39 0,0572
5 2,94 14,70 0,0870
[contact_id] => 1 [create_datetime] => 2009-10-02 10:36:01 [edit_datetime] => 2021-04-09 09:23:51 [status] => 1 [type_id] => 7 [image_id] => 4657 [image_filename] => [video_url] => [sku_id] => 2256 [ext] => jpg [url] => tros-staln-ocinkov-din-3055-2mm-katushka-200m [rating] => 0 [price] => 950 [compare_price] => 0 [currency] => RUB [min_price] => 950 [max_price] => 6100 [tax_id] => 0 [count] => [cross_selling] => [upselling] => [rating_count] => 0 [total_sales] => 2648343 [category_id] => 631 [badge] => [sku_type] => 0 [base_price_selectable] => 0 [sku_count] => 5 [compare_price_selectable] => 0. 0000 [purchase_price_selectable] => 0.0000 [orders_count] => 169 [unconverted_currency] => RUB [unconverted_price] => 950.0000 [frontend_price] => 950.0000 [unconverted_min_price] => 950.0000 [frontend_min_price] => 950.0000 [unconverted_max_price] => 6100.0000 [frontend_max_price] => 6100.0000 [unconverted_compare_price] => 0.0000 [frontend_compare_price] => 0.0000 [total_sales_html] => 2 648 343 Р [rating_html] => [skus] => Array ( [2256] => Array ( [id] => 2256 [product_id] => 801 [id_1c] => [sku] => 0000328 [sort] => 1 [name] => 2мм, 200м [image_id] => [price] => 950.0000 [primary_price] => 950.0000 [purchase_price] => 0. 0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 950.0000 [unconverted_price] => 950.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 950 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 950 ) [3408] => Array ( [id] => 3408 [product_id] => 801 [id_1c] => [sku] => 0000329 [sort] => 2 [name] => 3мм, 200м [image_id] => [price] => 1640. 0000 [primary_price] => 1640.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 1640.0000 [unconverted_price] => 1640.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 1640 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 1640 ) [3409] => Array ( [id] => 3409 [product_id] => 801 [id_1c] => [sku] => 0000330 [sort] => 3 [name] => 4мм, 200м [image_id] => [price] => 2700. 0000 [primary_price] => 2700.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 2700.0000 [unconverted_price] => 2700.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 2700 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 2700 ) [7609] => Array ( [id] => 7609 [product_id] => 801 [id_1c] => [sku] => 0000331 [sort] => 4 [name] => 5мм, 100м [image_id] => [price] => 2050. 0000 [primary_price] => 2050.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 2050.0000 [unconverted_price] => 2050.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 2050 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 2050 ) [4621] => Array ( [id] => 4621 [product_id] => 801 [id_1c] => [sku] => 0001262 [sort] => 5 [name] => 8мм, 100м [image_id] => [price] => 6100. 0000 [primary_price] => 6100.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 6100.0000 [unconverted_price] => 6100.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 6100 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 6100 ) ) [frontend_url] => /tros-staln-ocinkov-din-3055-2mm-katushka-200m/ [original_price] => 950 [original_compare_price] => 0 [skus_list] => Array ( [id] => 2256 [product_id] => 801 [id_1c] => [sku] => 0000328 [sort] => 1 [name] => 2мм, 200м [image_id] => [price] => 950. 0000 [primary_price] => 950.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 950.0000 [unconverted_price] => 950.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 ) ) 1

950 Р … 6 100 Р

Анкерный болт с кольцом – как применить крепеж дома? + видео

Такой крепежный элемент, как анкерный болт с кольцом, может использоваться не только для монтажа люстры! Наша статья расскажет о том, где целесообразнее всего применять такой крепеж, и что, собственно, собой представляет этот элемент.

Анкер – устройство и область применения

Давайте, прежде всего, выясним основные технические данные этого крепежа. Его устройство – это, прежде всего, основание и ножка, на которой имеется резьба. На конце такого крепежа обычно накручена гайка конусообразной формы, целью которой является распор втулки. Втулка одевается на резьбу и практически всю ее закрывает. Головка крепежного элемента выполнена в виде кольца. Прямое назначение такого крепежа – крепление к чему-либо различных подвесных конструкций, как пример можно привести обычную люстру, которая фиксируется на потолок.

Также анкер с кольцом очень часто используют монтажники, когда устанавливают строительные леса. Предварительно установив анкер в стену здания, к нему крепят стойки лесов для того, чтобы они надежно держались. Он является очень удобным крепежным элементом в области устройства различных растяжек и для создания эффекта натяжения. К примеру, электромонтажники используют такое крепление, когда проводят коммуникационные линии проводов.

Установив анкер в стене, к нему крепят талреп и проводят натяжку провода, такое натяжение – довольно прочное и удобное в монтаже.

Перед монтажом крепежного элемента нужно все знать о материале, из которого состоит поверхность, в которую необходимо установить анкер. Технологические требования допускают установку крепежа только в поверхность из бетона, природного строительного камня и полнотелого кирпича. В пустотелом материале крепеж утрачивает свои прочностные характеристики.

Как работает анкерный болт с кольцом и его модификации?

Теоретически такой крепеж должен выдерживать возложенную на него нагрузку на вырывание и очень плотно сидеть в посадочном отверстии. С практической стороны с анкером так и происходит. Ведь в основе крепежа заложен удерживающий метод распирания, который является на сегодняшний день самым эффективным методом среди устройств анкерных болтовых конструкций. Распорный эффект создается в момент закручивания болта, та самая конусообразная гайка начинает постепенно вкручиваться во втулку и распирать ее.

Как только вы почувствуете, что для того, чтобы еще раз провернуть анкер, нужно увеличивать усилия или применить дополнительный «рычаг», значит ваш крепеж встал на место и готов к эксплуатации. При выборе крепежного элемента обязательно учитывайте особенности материала, из которого он изготовлен. Хотя все крепежи этого семейства выполнены из металла, но материал бывает разный. В качестве примера приведем вам перечень материалов, из которых изготавливают анкерный крепеж:

  • Обычная сталь, в этом случае крепеж выполнен в упрощенном варианте без дополнительной обработки.
  • Гальванически оцинкованная сталь, такой крепеж проходит дополнительную обработку и менее подвержен преждевременному разрушению и воздействию на него окружающей среды.
  • Нержавеющая сталь, могут использоваться марки А1, А2, А3, соответственно, различные модификации имеют разные прочностные и эксплуатационные характеристики.
  • Латунь – как правило, более мягкий металл и практически не подвержен появлению коррозии. Может применяться в местах повышенной влажности и даже непосредственно устанавливаться в воде.

Как видите, различные материалы подразумевают под собой различные прочностные характеристики. Поэтому, выбирая крепеж для своих целей, учитывайте эти особенности. Также важным показателем является длина ножки анкера, обычно рабочая поверхность болта начинается от 70 миллиметров и достигает 165 миллиметров. Такое различие позволяет проводить установку болта в рыхлых бетонах и при этом соблюдать технические требования к крепежу.

Двухраспорный анкер с кольцом – увеличиваем нагрузку в несколько раз

Как показала практика, не во всех случаях распорный анкер может помочь нам установить подвесную конструкцию. В случае если нам нужно очень прочное неразъемное соединение, для крепления достаточно тяжеловесных подвесных конструкций, рекомендуется использовать в качестве крепежа двухраспорный анкер, сейчас мы вам объясним почему. Устройство такого крепежа – это все та же шпилька с резьбой по всей длине, на конце шпильки устанавливается конусообразная гайка.

Только в данном крепежном элементе используют две, а иногда и три распорные гильзы вместо одной. Такие гильзы имеют форму конуса, и при закручивании первая гильза входит во вторую и, таким образом, распирает конструкцию, создавая дополнительную удерживающую силу. Также под кольцом наваривается дополнительная гайка под ключ, это сделано для того, чтобы облегчить сам процесс установки и зажатия крепления. При двойном распоре для того, чтобы закрутить анкер, нужно приложить немалые усилия.

Плюс ко всему, вы застрахованы от повреждения самого кольца, с помощью которого обычно и закручивают болт до распора. Где же на практике применяется такая технология крепления? Такой крепеж очень часто применяют при выполнении такелажных работ. На него могут повесить цепь большого диаметра, а это достаточно приличный вес. Также такое крепежное устройство часто используют для удержания стального троса больших диаметров, данная система крепежа без труда справляется с высокой нагрузкой.

Все о правилах монтажа анкера

На практике монтаж анкерного крепления не должен вызвать у вас особых трудностей, все, что нам понадобится для того, чтоб установить крепеж, это перфоратор, сверло по бетону, соответствующее диаметру крепежа, молоток и гаечный ключ. Вот подробная пошаговая инструкция, которая поможет нам в работе.

Как правильно установить анкер – пошаговая схема

Шаг 1: Сверлим отверстие

В первую очередь нужно просверлить отверстие, в которое в дальнейшем встанет наше крепление. Для этого вставляем в патрон перфоратора сверло и сверлим отверстие на глубину длины нашего болта.

Шаг 2: Очищаем отверстие от пыли

Как правило, после сверления в отверстии для анкерного крепежа остается много бетонной крошки, ее необходимо удалить из отверстия, желательно всю. В противном случае остатки бетонной пыли после работы сверлом не дадут плотно войти в стену гильзам анкерного крепления. Для того чтобы качественно очистить отверстие, можно использовать пылесос, который максимально удалит всю пыль.

Шаг 3: Вставляем и уплотняем крепление

На следующем этапе необходимо вставить анкер в отверстие и задавить его по максимуму. После молотком необходимо его уплотнить, практически до самого кольца.

Шаг 4: Затягиваем гайку и распираем анкер

Теперь нам необходимо гаечным ключом затянуть крепеж, чтоб распорная гайка выполнила свои функции и разжала гильзу в отверстии. Обычно для этого необходимо сделать два-три оборота анкера вокруг своей оси. Другим признаком готовности крепежа к эксплуатации будет невозможность провернуть крепеж.

Оцените статью: Поделитесь с друзьями!

Как работает анкерный болт с кольцом

При проведении ремонтных, строительных или отделочных работ часто невозможно обойтись без надежных крепежных элементов. Перечень крепежей довольно внушительный. Это могут быть известные всем гвозди или шурупы, которые легко скрепляют самые разные материалы, например, дерево или гипсокартон. Однако если основание сделано из бетона, камня или кирпича использование таких креплений невозможно. Для работы на подобных поверхностях идеально подходят анкерные болты.

Анкер — это вид крепежного элемента, который используется для закрепления любых конструкций на бетонной, каменной или кирпичной поверхности. Когда необходимо создать подвесные системы с тросами, цепями или веревками, не обойтись без анкерного болта с кольцом.

Устройство анкера

Такой вид крепежа представляет собой анкерную гильзу и болт с резьбой и кольцом. На его конце обычно накручена гайка, имеющая конусообразную форму и служащая для распора втулки. Прямое назначение подобного изделия — крепление различных тяжеловесных подвесных конструкций.

Например, анкер с кольцом часто используется при установке строительных лесов или при устройстве растяжек. Но при монтаже крепежного элемента обязательно надо иметь в виду материал поверхности, в которую он устанавливается. Технологически допускается вкручивание анкерного болта в полнотелый кирпич, бетон или природный камень. В пустотелом материале он теряет свои свойства прочности.

Как устанавливается анкерный болт?

Крепеж с кольцом, так же как и анкерный болт с гайкой, должен очень плотно сидеть в отверстии и выдерживать рассчитанную на него нагрузку на вырывание. В основу действия крепежа заложен один из наиболее эффективных удерживающих методов — распорный. Его суть заключается в том, что конусообразная гайка при закручивании болта постепенно вкручивается во втулку и начинает ее распирать. Поэтому, как только вы почувствовали, что для очередного поворота анкера необходимо увеличить усилие, значит, крепеж «встал на место».

Материал изготовления

Различные материалы изготовления крепежа подразумевают их разные прочностные характеристики. Поэтому при выборе крепежного изделия необходимо учитывать, из какого металла оно выполнено:

  • Из обычной стали. Это самый простой анкер, не прошедший дополнительной обработки.
  • Из гальванически оцинкованной стали. Такой крепеж прошел дополнительную обработку, поэтому более устойчив к неблагоприятному воздействию на него окружающей среды и менее подвержен разрушению.
  • Из нержавеющей стали. Для изготовления анкерных болтов берут сталь марки А1, А2, А3, поэтому разные модификации крепежа имеют совершенно разные прочностные свойства и эксплуатационные характеристики.
  • Из латуни. Это более мягкий металл, не подвергающийся коррозии, поэтому может монтироваться в местах с повышенной влажностью или даже устанавливаться в воде.

Если же требуется очень прочное соединение для крепления тяжелой подвесной конструкции, рекомендуется в качестве крепежа использовать не обычный анкер с кольцом, а двухраспорный. Такой вид крепежа поможет установить и надежно удержать любую конструкцию.

Анкерные болты с гайкой крюком и кольцом

Анкерные болты имеют несколько разновидностей и имеют широкий диапазон размеров.

Выделяют основных 4 вида:

  • анкерный болт (анкер с болтом),
  • анкерный болт с гайкой,
  • анкерный болт с крюком,
  • анкерный болт с кольцом.

Применяют такие анкера в различных основаниях, таких как бетон, кирпич, асфальт и в некоторых случаях шлакоблок.

  • Основных отличием друг от друга является область назначения.
  • Анкера с крюком и кольцом применяют для подвешивания и крепления тросов,цепей, шнуров и канатов.
  • Различием между анкерным болтом и анкерным болтом с гайкой является процесс крепления и фиксации прикрепляемого материала.
  • Анкерный болт фиксируется в материале непосредственно сквозь прикрепляемую деталь,а анкерный болт с гайкой может быть предварительно установлен в материал, а уже в последствии деталь одевается на анкерную шпильку и фиксируется гайкой. На нашем сайте вы также можете купить забивные анкера латунные.
  •

Анкерный болт по бетону

Технические характеристики анкерного болта
Размеры Do бур, мм M резьба Т мин. глубина при сквозном монтаже, мм H мин. глубина анкеровки, мм L длина анкера, мм Da макс. толщина прикрепляемого материала, мм
8 х 45 8,0 М6 45,0 35,0 49,0 15,0
8 х 60 8,0 М6 60,0 35,0 69,0 30,0
8 х 80 8,0 М6 80,0 35,0 84,0 50,0
8 х 85 8,0 М6 85,0 35,0 90,0 55,0
8 х 90 8,0 М6 90,0 35,0 95,0 60,0
10 х 50 10,0 М8 50,0 40,0 55,0 5,0
10 х  55 10,0 М8 55,0 40,0 60,0 10,0
10 х 60 10,0 М8 60,0 40,0 65,0 15,0
10 х 65 10,0 М8 65,0 40,0 70,0 20,0
10 х 75 10,0 М8 75,0 40,0 80,0 30,0
10 х 80 10,0 М8 80,0 40,0 85,0 35,0
10 х 85 10,0 М8 85,0 40,0 90,0 40,0
10 х 100 10,0 М8 100,0 40,0 105,0 55,0
10 х 120 10,0 М8 120,0 50,0 125,0 65,0
10 х 125 10,0 М8 125,0 50,0 125,0 65,0
10 х 130 10,0 М8 130,0 50,0 135,0 85,0
12 х 65 12,0 М10 65,0 50,0 70,0 10,0
12 х 80 12,0 М10 80,0 50,0 85,0 25,0
12 х 100 12,0 М10 100,0 50,0 105,0 45,0
12 х 120 12,0 М10 120,0 50,0 125,0 65,0
12 х 130 12,0 М10 130,0 50,0 135,0 75,0
16 х 110 16,0 М12 110,0 60,0 115,0 35,0
16 х 150 16,0 М12 150,0 60,0 155,0 75,0

Анкерный болт с гайкой

Технические характеристики анкерного болта с гайкой
Размеры, мм 20х200 20х300
 Do, диаметр отверстия под анкер, мм  20  20
 T, мин. глубина при сквозном монтаже  200  300
 H, мин. глубина анкеровки  60  60
 L, длина анкера  205  305
 Da, макс. толщина прикрепляемого материала, мм  140  240
 Резьба  М16  М16
 Мин. вырывающая сила, кН (бетон В25)  27,4  27,4
 Допустимый изгибающий момент, Нм  38,5  38,5
 Макс. крутящий момент при анкеровке, Нм  60  60
 Номинальный вес 1000 шт., кг  425  595



Размеры, мм 8х25 8х40 8х65 8х85 10х40 10х50 10х60 10х77 10х97
 Do, диаметр отверстия под анкер, мм  8  8  8  8  10  10  10  10  10
 T, мин. глубина при сквозном монтаже  40  40  65  85  40  50  60  75  95
 H, мин. глубина анкеровки  35  35  35  35  40  40  40  40  40
 L, длина анкера  45  45  70  90  45  55  65  80  100
 Da, макс. толщина прикрепляемого материала, мм  5  5  30  50  10  10  20  35  55
 Резьба  М6  М6  М6  М6  М8  М8  М8  М8  М8
 Мин. вырывающая сила, кН (бетон В25)  10,5  10,5  10,5  10,5  13,1  13,1  13,1  13,1  13,1
 Допустимый изгибающий момент, Нм  5,2  5,2  5,2  5,2  12,9  12,9  12,9  12,9  12,9
 Макс. крутящий момент при анкеровке, Нм  10  10  10  10  25  25  25  25  25
 Номинальный вес 1000 шт. , кг  10,57  16,28  23  27,85  28,22  32  34,83  46  53



Размеры, мм 10х125 10х130 10х150 10х180 12х60 12х75 12х99 12х129 12х150
 Do, диаметр отверстия под анкер, мм  10  10  10  10  12  12  12  12  12
 T, мин. глубина при сквозном монтаже  125  130  150  180  60  75  100  130  150
 H, мин. глубина анкеровки  40  40  40  40  35  50  50  50  50
 L, длина анкера  130  135  155  185  65  80  105  135  155
 Da, макс. толщина прикрепляемого материала, мм  85  90  110  140  25  25  50  80  100
 Резьба  М8  М8  М8  М8  М10  М10  М10  М10  М10
 Мин. вырывающая сила, кН (бетон В25)  13,1  13,1  13,1  13,1  18,3  18,3  18,3  18,3  18,3
 Допустимый изгибающий момент, Нм  12,9  12,9  12,9  12,9  25,7  25,7  25,7  25,7  25,7
 Макс. крутящий момент при анкеровке, Нм  25  25  25  25  40  40  40  40  40
 Номинальный вес 1000 шт., кг  65  68  79  93  57,5  67,81  88,16  110  118,75



Размеры, мм 12х180 12х200 12х220 12х250 12х280 12х300 14х200 14х250 16х65
 Do, диаметр отверстия под анкер, мм  12  12  12  12  12  12  14  14  16
 T, мин. глубина при сквозном монтаже  180  200  220  250  280  300  200  250  65
 H, мин. глубина анкеровки  50  50  50  50  50  50  50  50  60
 L, длина анкера  185  205  225  255  285  305  205  255  70
 Da, макс. толщина прикрепляемого материала,мм  130  150  170  200  230  250  150  200  5
 Резьба  М10  М10  М10  М10  М10  М10  М12  М12  М12
 Мин. вырывающая сила, кН (бетон В25)  18,3  18,3  18,3  18,3  18,3  18,3      22,8
 Допустимый изгибающий момент, Нм  25,7  25,7  25,7  25,7  25,7  25,7      32,1
 Макс. крутящий момент при анкеровке, Нм  40  40  40  40  40  40      50
 Номинальный вес 1000 шт., кг  146,8  160  176,67  208  220  235  255,33  337,5  100



Размеры, мм 16х111 16х147 16х180 16х220 16х250 20х75 20х107 20х110 20х150
 Do, диаметр отверстия под анкер, мм  16  16  16   16  20  20  20  20  20
 T, мин. глубина при сквозном монтаже  110  150  180  220  250  75  107  110  150
 H, мин. глубина анкеровки  60  60  60  60  60  60  60  60  60
 L, длина анкера  115  155  185  225  255  80  112  115  155
 Da, макс. толщина прикрепляемого материала,мм  50  90  120  160  190  15  47  50  90
 Резьба  М12  М12  М16  М16  М16  М16  М16  М16  М16
 Мин. вырывающая сила, кН (бетон В25)  22,8  22,8  22,8  22,8  22,8  27,4  27,4  27,4  27,4
 Допустимый изгибающий момент, Нм  32,1  32,1  32,1  32,1  32,1  32,1  38,5  38,5  38,5
 Макс. крутящий момент при анкеровке, Нм  50  50  50  50  50  50  60  60  60
 Номинальный вес 1000 шт., кг  160  200  230  272,5  302,5  200  263  265  360

Анкерный болт с кольцом

Технические характеристик анкерного болта с кольцом
Размеры D наружный диаметр, мм d диаметр резьбы, мм L длина рубашки, мм L1 длина без кольца, мм L2 длина анкера, мм Нагрузка, кН Номинальный вес 1000 шт, кг
  8 х 40  8  М6 32  40 72  10  24,0
  8 х 45  8  М6 40  45 82  10  27,0
  10 х 50  10  М8 32  50 84  12  44,0
  10 х 60  10  М8 42  60 92  12  48,0
  12 х 70  12  М10 50  70 110  16  90,0

Анкерный болт с крюком

Технические характеристики анкерного болта с крюком
Размеры D наружный диаметр, мм d диаметр резьбы, мм L длина рубашки, мм L1 длина без кольца, мм L2 длина анкера, мм Нагрузка, кН Номинальный вес 1000 шт, кг
  8 х 40  8  М6 32  40 72  10  24,0
  8 х 45  8  М6 40  45 82  10  27,0
  10 х 50  10  М8 32  50 84  12  44,0
  10 х 60  10  М8 42  60 92  12  48,0
  12 х 70  12  М10 50  70 110  16  90,0
По виду: По применению для: По длине: По диаметру резьбы: По производителю: По форме головки: По ГОСТУ: По форме:

Быстрая доставка в городе Санкт-Петербург и Ленинградской области: Гатчина, Выборг, Всеволожск, Сосновый Бор, Сертолово, Кириши, Кингисепп, Волхов, Тосно, Кировск, Отрадное, Коммунар, Никольское, Шлиссельбург, Волосово, Новая Ладога, Приморск, Любань и Кудрово.

Оборудование для защиты от падения – – DBI Sala 2104561 Бетонный D-образный анкер с болтовым креплением: 6 болтов

Выберите категорию Продукты безопасности COVID19 Дренажные трубки Пробирки для проверки газа Обнаружение асбеста – Обнаружение свинца , SCBA Строительная продукция Баррикада, сетка Электроинструменты Такелажные кабели Арматурные колпачки Мешки для оборудования электробезопасности Краски для маркировки, защитные ленты Контроль разлива, Сорбенты, Легковоспламеняющиеся хранилища, Бидоны для прекращения пожара, Воронки Контейнеры для прекращения пожара Мешки для обезвоживания, дренажные ограждения, входные ограждения, защитные отстойники , Баллоны для хранения разливов Ящики для хранения Принадлежности для барабанов Шкафы для хранения легковоспламеняющихся веществ Сорбенты Контроль и хранение разливов, Поддоны для контроля разливов, Центр накопления бочек rs, Накопительные рампы для барабанаЭргономичная опора Опора для спины Локоть, опора для запястья и кисти Защита для ног, Защита для пальцев ног Опора для колена – опора для лодыжки Защита глаз и лица Защитные очки и защитные очки Экономичные защитные очки MCR Safety Tomahawk Series RADIANS Rad-Sequel Series Стандартные защитные очки Jackson Safety HellRaiser Серия Jackson Safety Nemesis Series MCR Safety Klondike Metal Series MCR Safety Storm Series Pyramex Avante Series Pyramex Cortez Series Pyramex Exeter Series Pyramex Mini Ztek Series Pyramex Venture II Series Pyramex Zone II Pyramex Ztek Series RADIANS DeWalt Series RADIANS DeWalt DC Dual Comfort Radius Вентилятор RADIANS Rad-Infinity Series RADIANS Revelation Series RADI ANS Strike Force II SPERIAN A800 Series SPERIAN A900 Series SPERIAN UVEX Ignite Series Premium Safety Glasses JACKSON Safety Magnum 3G Series MCR Safety PRO Rubicon Series MCR Safety PRO Tremors Series SPERIAN UVEX Genesis Series OTG Защитные очки Считыватели Защитные очки Считыватели Pyramex V2 Pyramex Ztek Readers Безопасность при сварке Очки Защитные очки Аксессуары для очков Боковые щитки Очки Чехлы, чехлы и фиксаторы Очки для чистки линз Защитные очки Защитные очки Защитные очки Сварочные защитные очки и защитные очки Продукты для обслуживания оборудования, Фрезы для удержания и хранения ТОиР и электрические инструменты Противопожарные фонари и защитное освещение Товары для уборки, Промышленные товары Безопасность завода, Безопасность парковок, безопасность дорожного движения Оборудование для защиты от падения DBI Sala Fall Protection Equipmen t ОБОРУДОВАНИЕ ДЛЯ ЗАЩИТЫ ОТ ПАДЕНИЙ MILLER Средства защиты от падений MSA Защита от падения PROTECTA by DBI Sala Защита от падения Ремни защиты тела Защитные ограждения от падения Защитные ограждения СИЗ Оборудование для защиты от падения Комплекты для защиты от падения Ремни Ремни безопасности Системы защиты от падения Системы выдвижных ремней Противопожарная безопасность Противопожарные одеяла Огнетушители Пожарная безопасность Дым Детекторы Хранение горючих материаловПродукция первой помощи Продукты биобезопасности 3-слойные маски для лица Тестирование на наркотики Детекторы алкоголя Чашки для теста на наркотики Тесты на наркотики для пероральной жидкости Тесты на наркотики Экстренное реагирование Аварийные одеяла СЛР, дефибрилляторы Спасательные крючки Носилки Травматологические комплекты Для мытья глаз Шланги для экстренной помощи, душ для душа Капли для глаз Первичная аварийная промывка глаз Вторичные станции для экстренной промывки глаз Товары первой помощи Клейкие ленты первой помощи В первую очередь Аэрозольные баллончики для оказания первой помощи Алкоголь, пероксидные салфетки для первой помощи Антисептические салфетки для первой помощи Кровопролитные средства для оказания первой помощи, Повязки для оказания первой помощи при травмах Аптечки для первой помощи Аптечки для удаления жидкостей для тела Гели для оказания первой помощи от ожогов, спреи для оказания первой помощи Повязки на бабочки для первой помощи Укупорочные средства Аптечки, наборы и заправки для первой помощи Первая помощь – простуда Пакеты – Горячие пакеты Первая помощь Стерильные ватные палочки – Стерильные ватные палочки – Депрессоры для языка – Ватные шарики Первая помощь Эластичные бинты Первая помощь Перцовый спрей Первая помощь Форецепс Первая помощь Пинцет Первая помощь Марлевые салфетки – Марлевые компрессы Марлевые салфетки для первой помощи Первая помощь Ингалянты Инструменты первой помощи MDI CPR Microshields Первая помощь Мази Первая помощь Пластиковые бинты Аппликаторы для первой помощи Шины для первой помощи Тканые бинты Защита кожи Симптомы для снятия лекарств Таблетки с лекарствами Антациды, облегчение пищеварения Холод Облегчение, облегчение гриппа, облегчение синуса Обезболивание, снятие воспаления Фонари – Защитное освещениеБезопасное напольное покрытие Обнаружение газа Обнаружение газа GASTEC Обнаружение газа SPERIAN Biosystems Обнаружение газа Технологии BW By Honeywell Обнаружение газа Обнаружение газа Honeywell MSA Калибровочные газовые баллоны Газоанализаторы Регуляторы Газоанализаторы Датчики Защита рук Химически стойкие перчатки , Латексные перчатки, Перчатки с покрытием из ПВХ, Перчатки с покрытием из нитрила, Перчатки с покрытием из ПВХ, устойчивые к порезам перчатки и рукава, Кевларовые перчатки Одноразовые перчатки, Одноразовые латексные перчатки, Одноразовые нитриловые перчатки, Напудренные перчатки, Неопудренные перчатки, Детские кроватки Рабочие перчатки общего назначения, Хлопок Рабочие перчатки, перчатки из джерси, парусиновые рабочие перчатки Термостойкие перчатки Аксессуары для рабочих перчаток, Одноразовые настенные органайзеры для перчаток Рабочие перчатки из кожи Специальные рабочие перчатки из ПВА, перчатки из EVOH, ламинированные рабочие перчатки Рабочие перчатки, перчатки для механиков Защита головы Аксессуары для защиты головы sories Защитные колпачки Каски Специальные каски Защита слуха, беруши Защитные ленты для слуха Проводные беруши Беруши без проводов Диспенсеры и заправки для беруш Наушники Сохранение слуха Теплозащитные банданы – Повязки для пота – Охлаждающие жилеты Охладители IGLOO, одноразовые диспенсеры для рабочей одежды IGLOOR Бумажные стаканчики, чашки IGLOOR , Одежда Hi-Viz, Защитные жилеты Аксессуары для спецодежды высокой видимости Рабочие куртки Hi-Viz Дождевые костюмы высокой видимости Рабочие футболки Hi-Viz Защитные жилеты Hi-VizИнструментальные часы и секундомеры Шумометры с обнаружением молнии, измерители теплового стресса, термоанемометры Метлы Емкости для сигарет Промышленные чистящие средства Промышленные тряпки, промышленные полотенца, промышленные салфетки Блокировка / маркировка продуктов Блокировка / маркировка соответствия Блокировка / маркировка устройств Блокировка / маркировочные комплекты Блокировка / маркировка станций Блокировка / маркировка тегов Замки для блокировки / маркировки Морские буи Защитные устройства связи Спасательные жилеты Защитные заграждения для морских судов Защитная рабочая одежда – огнестойкая одежда – рабочая одежда Рабочая одежда для дуговой сварки Химически стойкая одежда Одноразовая рабочая одежда – одноразовые комбинезоны Рабочая одежда повышенной видимости Промышленные фартуки Лабораторные халаты Защитная рабочая одежда Рукава Сварочная одежда Зимняя рабочая одежда Рабочие комбинезоны Рабочие комбинезоны Рабочие куртки Рабочие брюки Рабочие рубашки Raingear Ponchos Дождевики – Куртки от дождя Комбинезоны от дождя Дождевики Средства защиты органов дыхания Средства защиты органов дыхания 3M Средства защиты органов дыхания ALLEGRO Средства защиты органов дыхания GERSON Средства защиты органов дыхания MOLDEX Средства защиты органов дыхания MSA Средства защиты органов дыхания NORTH Средства защиты органов дыхания SPERIAN Средства защиты органов дыхания Willson Тестирование полнолицевых респираторов Респираторы-полумаски PAPR , Поставляемые воздушные респираторы Аксессуары для защиты органов дыхания Картриджи для респираторов, фильтры для респираторов Защитные очки Защитные очки эконом-класса Защитные очки серии 3M OX Защитные очки 3M Virtua серии AP Защитные очки 3M Virtua Sport Защитные очки 3M Virtua серии V4 Защитные очки серии 3M Virtua V6 Защитные очки Cordova Boxer Series Cordova Bulldog Серия Cordova Citation Series Cordova Doberman Series Cordova Retriever II Series Cordova Slammer Series Crews Защитные очки Klondike Crews Law 2 Защитные очки RADIANS Защитные очки Rad-Sequel серии Radnor Защитные очки SPERIAN серии A400 Стандартные защитные очки Защитные очки серии 3M BX Защитные очки серии 3M Lexa 3M Защитные очки серии Nuvo Защитные очки серии 3M Privo Защитные очки серии 3M Virtua Sport CCS Защитные очки для экипажей Swagger Защитные очки JACKSON Safety Hel Серия lraiser JACKSON Safety Nemesis Series MCR Safety Desperado Series MCR Safety Storm Series Pyramex Avante Series Pyramex Solara Series Pyramex Venture II Series RADIANS DeWalt Series SPERIAN A700 Series SPERIAN A800 Series SPERIAN A900 Series SPERIAN UVEX Bandit защитные очки SPERIAN Falcon Защитные очки SPERIAN UVEX Байонетные очки Очки SPERIAN UVEX Защитные очки Mercury Защитные очки SPERIAN UVEX Защитные очки Женские очки Защитные очки SPERIAN серии W100 Sperian серии W200 Премиум-очки Защитные очки серии 3M Maxim Защитные очки 3M Metaliks Спортивные очки Защитные очки 3M Moon Dawg Защитные очки 3M Smart Lens Экипажи Защитные очки ForceFlex Экипажи Hellion Safety Очки Crews Защитные очки Rattler Crews Защитные очки Triwear JACKSON Safety Magnum серии 3G Безопасность MCR Серия PRO Rubicon MCR Безопасность Серия PRO Tremor SPERIAN UVEX Защитные очки Adaptec SPERIAN UVEX Защитные очки Astrospec SPERIAN UVEX Flashback Защитные очки SPERIAN UVEX Металлические защитные очки SPERIAN UVEX Genesis Series SPERIAN UVEX Milennia Защитные очки SPERIAN UVEX Защитные очки Skyper SPERIAN UVEX Сейсмостойкие очки SPERIAN UVEX Сейсмостойкие очки SPERIAN UVEX Сейсмостойкие очки Защитные очки UVEX SolarPro Защитные очки SPERIAN UVEX Tomcat Защитные очки SPERIAN UVEX Защитные очки для паров OTG Защитные очки для считывателей Защитные очки 3M BX Dual Readers Защитные очки 3M Lexa Readers Защитные очки 3M Nuvo Series Защитные очки Экипажи Лупа Klondike Защитные очки Pyramex V2 Считыватели Pyramex Ztek Series Read SPERIAN A Readers Лупа Защитные очки Защитные очки Аксессуары для очков Боковые щитки для очков Футляры, чехлы и фиксаторы очков Очищение линз для очков Безопасность при сварке Очки Защитная обувь Защитная обувь Аксессуары Резиновые сапоги, резиновые бахилыЗнаки безопасности Знаки допуска Двуязычные знаки Знаки биологической опасности Знаки безопасности Знаки химикатов Знаки безопасности в ограниченном пространстве Знаки строительства Электрические знаки Знаки охраны окружающей среды Знаки выхода Знаки пожарной безопасности Знаки первой помощи Знаки для инвалидов Знаки домашнего хозяйства Знаки блокировки / маркировки Знаки запрета на курение Рабочие знаки Знаки парковки Знаки СИЗ Знаки радиации Знаки туалета Баннеры безопасности Идентификация безопасности Знаки стимулирования безопасности Этикетки безопасности Табло безопасности Таблицы безопасности Знаки безопасности Знаки безопасности Знаки безопасности дорожного движения Знаки маркировки транспортных средств Складские знакиСорбенты Лента Клейкие защитные ленты Ленты безопасности для баррикад Ленты для маркировки, обзорные ленты Лента безопасности для пола Светоотражающая лента безопасности Безопасность дорожного движения Накладки ADA Защитные ограждения, системы барьеров для дорожного движения Безопасность дорожного движения Конусы, Посты-указатели безопасности дорожного движения Маркировка безопасности дорожного движения и ветроуказатели Одежда с высокой видимостью Знаки безопасности дорожного строительства, Стойки для знаков безопасности дорожного строительства Продукция для безопасности дорожного движения, Средства безопасности на стоянках Безопасность грузовиков, Безопасность транспортных средствДвухсторонние радиоприемники, мегафоны Мегафоны Радиоприемники Продукция Сварочные перчатки Сварочные маски Сварочная защитная спецодежда

Базовое кольцо – Анкерный болт – База знаний CEI

Размер болта: Диаметр стержня болта.Это поле будет автоматически заполнено, если болт будет выбран из Поиск болтов .

Резьбы на дюйм: Число витков резьбы на дюйм на валу болта. Это поле будет автоматически заполнено, если болт будет выбран из Поиск болтов .

Номинальный диаметр: Номинальный диаметр болта. Это поле будет заполнено автоматически, если для выбора болтов используется Bolt Search .

Площадь основания: Площадь основания болта определяется по наименьшему диаметру болта.Это поле будет автоматически заполнено, если Bolt Search используется для выбора болтов.

Количество болтов: Фактическое количество болтов, а не количество отверстий для болтов.

Окружность болта: Диаметр окружности, проходящей через центр каждого болта.

Предельная 28-дневная прочность бетона: Теоретическая прочность бетона после как минимум 28-дневной установки. Это значение будет умножено на коэффициент бетона на вкладке «Ветер / сейсмика» в разделе « Инструменты»> «По умолчанию» , чтобы определить допустимую прочность бетона.

Расстояние между плоскостями гайки болта: Введите расстояние, измеренное между плоскостями гайки болта.

Материал анкерного болта

Материал: Краткое описание материала компонента. Когда используется диалоговое окно выбора материала, описание по умолчанию основано на настройках в разделе Материалы-Разное. вкладка в Инструменты> По умолчанию . Например, если установлены параметры «Спецификация» и «Тип / сорт», а материал – SA-516 Grade 70, в этом поле будет отображаться SA-516 Gr.70. Если вместо этого настройки указаны только для Spec, в поле будет отображаться SA-516. Пользователь может отредактировать поле, чтобы сказать что-либо, не нарушая связи с базой данных материалов; хотя такая гибкость может быть очень полезной, пользователь должен позаботиться о том, чтобы ввести правильную информацию.

Состояние: Краткое описание материала компонента. Подобно полю «Материал», описание будет определенным по умолчанию в зависимости от настроек в разделе «Материалы-Разное». вкладка в Инструменты> По умолчанию , когда используется выбор материала.Это поле может редактироваться пользователем без нарушения связи с базой данных материалов. Как и в случае с полем «Материал», пользователь должен позаботиться о том, чтобы ввести правильную информацию.

Плотность: Плотность материала основана на таблице PRD из Раздела II, Часть D. Для тех материалов, которые не имеют четкого соответствия в этой таблице, были предприняты все усилия, чтобы присвоить консервативные значения. При редактировании этого поля вручную соединение с материалом в базе данных разрывается, как указано в заголовке «Материал, не указанный в списке».

Напряжение (горячее): Допустимое напряжение материала при температуре основного кольца. Если на экране емкости указан коэффициент безопасности 3,5: 1, это значение взято из Раздела II, Часть D (Таблица 1A для черных материалов, Таблица 1B для цветных материалов и Таблица 3 для болтовых соединений). Если указан коэффициент запаса прочности 4: 1, это значение рассчитывается на основе предела прочности из Таблицы U в Разделе II, Часть D; кроме того, значение ограничено значениями, указанными в таблицах допустимых напряжений для случаев, регулируемых текучестью и ползучестью.В случаях, когда температура базового кольца превышает максимальное значение температуры для линии напряжения этого материала, значение будет нулевым. При редактировании этого поля вручную программа проинформирует о том, что пользователь определяет материал иначе, чем тот, который хранится в базе данных, и соединение с материалом в базе данных будет прервано. Об этом свидетельствует заголовок «Не включенный в список».

Напряжение (холодное): Допустимое напряжение материала при 70 ° F (20 ° C). Если на экране емкости указан коэффициент безопасности 3,5: 1, это значение взято из Раздела II, Часть D (Таблица 1A для черных материалов, Таблица 1B для цветных материалов и Таблица 3 для болтовых соединений).Если указан коэффициент запаса прочности 4: 1, это значение рассчитывается на основе предела прочности из Таблицы U в Разделе II, Часть D; кроме того, значение ограничено значениями, указанными в таблицах допустимых напряжений для случаев, регулируемых текучестью и ползучестью. При редактировании этого поля вручную соединение с материалом в базе данных разрывается, как указано в заголовке «Не включенный в список».

Статьи по теме

Taurus Bull Ring – Якорь для безопасности на болтах

Этот захватывающий новый крепежный якорь Taurus Bull Ring с высокой степенью защиты имеет рейтинг “Sold Secure Gold – Motorcycle” – так что вы знаете, что ему можно доверять!

Основные характеристики кольца Taurus Bull с болтом вниз
  • Сверхкомпактный, складной, фиксируемый болтами «стена» или «земля», предохранительный анкер
  • Поставляется в стандартной комплектации с креплениями безопасности
  • Полностью закаленный для защиты от порезов
  • Привлекательная всепогодная порошковая окраска
  • Дужка закаленная 19 мм
  • Подходит для больших цепей до 19 мм (или до 2 цепей по 16 мм)

При высоте всего 35 мм в сложенном состоянии вы даже можете проехать через анкер Taurus Bull-Ring с болтовым креплением, как только он будет установлен.Таким образом, он не будет препятствием на подъездной дорожке, в гараже или где бы он ни был установлен. А прочное порошковое покрытие придает устройству привлекательный внешний вид, а также обеспечивает защиту от атмосферных воздействий.

Это полностью закаленное стальное устройство, оснащенное дужкой 19 мм и предназначенное для установки с высокой степенью защиты больших цепей до 19 мм (или до двух цепей по 16 мм).

Поставляется в комплекте с четырьмя дюбелями безопасности и инструкциями по установке.

Как использовать фиксирующий анкер Taurus Bull-Ring с опущенным болтом

Достигнув желанного рейтинга безопасности «Sold Secure Gold – Motor Cycle», этот прочный грунтовый анкер идеально подходит для крепления широкого спектра коммерческого или развлекательного оборудования, включая:

  • Мотоциклы
  • Скутеры и дорогие велосипеды
  • Квадроциклы и прочие квадроциклы
  • Машины и оборудование
  • Езда на газонокосилках
  • Дома на колесах и прицепы… и многое другое

Где установить стопорное кольцо Taurus с болтом
  • Используйте его как опорную точку на подъездной дорожке.
  • Используйте его в гараже или хозяйственной постройке (в качестве грунтового или стенового анкера).
  • Закрепите его за пределами вашего магазина или пункта проката, чтобы обеспечить надежную опору для ваших клиентов.
  • Используйте его в качестве опорной точки в садовом центре, на частной или общественной автостоянке или в любом другом месте, где людям может понадобиться обезопасить свои ценности, например, скутеры и велосипеды.
Размеры наземного анкера Taurus Bull-Ring Bold Down
  • Опорная плита: 150 x 150 мм
  • Толщина дужки: 19 мм
  • Большое отверстие дужки: 80 x 80 мм
  • Общая высота (в сложенном состоянии): 35 мм

Крепления (в комплекте):

  • Поставляется в стандартной комплектации с четырьмя: M10 x 70 мм длиной, дюбелями с потайной головкой и стальными шариковыми вставками


…посмотреть полный ассортимент грунтовых анкеров;

просмотреть все грунтовые анкеры “Болт вниз” (поверхностный монтаж)

просмотреть все грунтовые анкеры “Бетонные” (встроенные)

просмотреть все “Стеновые анкеры / точки анкеров навеса

Kinedyne 1/2 “Анкер с D-образным кольцом для тяжелых условий эксплуатации на болтах

Запросите учетную запись, чтобы делать покупки в Интернете и получить доступ к дополнительным функциям на нашем Веб-сайт.

Выберите страну

Штат / провинция AlabamaAlaskaAmerican SamoaArizonaArkansasArmed силы AmericasArmed силы EuropeArmed силы PacificCaliforniaColoradoConnecticutDelawareDistrict Из ColumbiaFederated Штатов MicronesiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarshall IslandsMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaNorthern Mariana IslandsOhioOklahomaOregonPalauPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirgin IslandsVirginiaWashingtonWest VirginiaWisconsinWyoming

Отмена

Запросить счет

Спасибо за запрос учетной записи.Вы получите известие от нашей службы поддержки клиентов через 1-3 дня.

Ваше соединение с этим сайтом безопасно.

2 шт. Длинный рым-болт с кольцом Lifreer 304 анкерные болты для расширения стены из нержавеющей стали M8 x 70 мм Винты для каменного бетона Болты расширительные болты tsunamicompany

2 шт. Длинный рым-болт с кольцевым подъемником 304 Анкерные болты для расширения стены из нержавеющей стали M8 x 70 мм Винты для бетона для каменной кладки

2 шт. Длинный рым-болт с кольцом Lifreer 304 анкерные болты расширения стены из нержавеющей стали M8 x 70 мм Винты для каменного бетона: DIY & Tools.Магазин 2 шт. Длинный рым-болт с кольцом Lifreer 304 из нержавеющей стали анкерные болты для расширения стены M8 x 70 мм Винты для каменного бетона. Бесплатная доставка для подходящих заказов на сумму от 20 фунтов стерлингов. Размер: M8 x 70 мм. Пакет: 2 шт. Болта с проушиной подъемного кольца. 。 Материал: Болты с распорными крючками изготовлены из нержавеющей стали 304, антикоррозийные, антикоррозионные, с длительным сроком службы. 。 Простота установки: расширение достигается за счет затягивания болта с резьбой, который притягивает конусообразный конус, расширяющий втулку к стенкам отверстия. 。 Широкое применение: этот усиленный защитный анкер с контролируемым крутящим моментом, подходящий для использования в бетонной и сплошной кирпичной кладке.Подходит для использования в заборе, взломостойкости, дверях и окнах, навесах, креплениях для кондиционеров, украшениях дома, технике и т. Д.。 Подходит: для сверления диаметром 10 мм. 。 Материал: нержавеющая сталь 304 обеспечивает защиту от ржавчины. Широко используется в бетоне и каменной кладке: заборы, двери и окна с защитой от взлома, навес, крепления для кондиционирования воздуха, предметы интерьера, инженерия и т. Д. Размер: M8 x 70 мм (обратите внимание на M6 M8 Размер соответствует диаметру болта, без увеличения размера трубки)。 。Пакет включает: 2 расширительных болта с проушиной。。。。








Длинный рым-болт с кольцом Lifreer 304 из нержавеющей стали Анкерные болты для расширения стены M8 x 70 мм Винты для каменного бетона

Bosch Professional GML SoundBoxx Беспроводная радиостанция на рабочем месте, штукатурка Инструмент для отделки штукатурки Hawk для цемента, гипсокартона, алюминия, штукатурки, раствора, держателя для раствора с мягкой ручкой для раствора.DC 12V 2A Электрический замок Force Электрический магнитный замок для системы контроля доступа к дверям Электромагнит Отказоустойчивый, дверь картотеки, Gurxi Алюминиевые двери шкафа 10 шт. Ручки тяги 96-миллиметровые металлические ручки шкафа с винтами Алюминиевые ручки кухонного шкафа в форме дуги для кухонного шкафа Ящик Дверь шкафа шкафа , NRG Угловой ручной клапан радиатора Вешалка для полотенец Клапан радиатора 15 мм Краны для центрального отопления Хром, скрытая камера с петлей ночного видения Запись в помещении Наружные цифровые камеры Видеокамера Oumeiou 1080P HD Маленькая камера с широким углом обзора 120 ° Компактные камеры Домашняя камера безопасности.Цифровые прецизионные карманные весы Uzinb 100 г / 0,01 г 200 г / 0,01 г 300 г / 0,01 г 500 г / 0,01 г. RHT1851R20S Ryobi 50cm ONE 18V 2Ah Li-Ion Аккумуляторный кусторез, набор из 100 крючков для крепления кабеля Aerzetix с внутренним диаметром 5 мм. Ее доброта 5 шт. EB10-6 DIN-рейка клеммная колодка с прессовой перемычкой, подходит для внешних перемычек UK-2.5B UK5N UDK4 UKK5, медные перемычки, предварительно приклеенное железо на черной гладкой меламиновой кромочной ленте шириной 22 мм x 5 м. Бесплатная доставка, нейлоновая пыль Daedalus Чехол для обуви 75 мм Пылезащитный чехол Гравировальный станок с ЧПУ Пылезащитный чехол для гравировально-фрезерного станка с ЧПУ.Лезвие с V-образным вырезом 1,0 мм и деревянной ручкой Клейкий шпатель Barnwell. sourcingmap 0,3 мм x 2 мм x 20 мм Пружины сжатия из нержавеющей стали 304 10 шт., утопленные заподлицо сдвижные прямоугольные дверные ручки Скрытые матовые или полированные хромированные ручки из хромированной нержавеющей стали Скрытая ручка Отверстие 160 мм в центре, матовый хром, Hudson Reed HLA77 1800 x 354 мм Revive Double Panel Radiator Anthracite. 4шт. Передняя сторона Вид сзади Водонепроницаемые камеры WeniChen 4CH 360 ° Автомобильный видеорегистратор для видеонаблюдения Комплект: 720P MDVR Видео / аудио рекордер в реальном времени с дистанционным управлением Черный + 7 цветных ЖК-мониторов TFT Кабели 4шт.Серая изоляционная лента NITTO 1047 100 мм x 10 м Размеры.


Высококачественное, долговечное и прочное кольцо для анкерного болта

0,039–0,046 доллара за единицу

10000,0 единиц (мин. Заказ)

Характеристики анкерных креплений: – 1. Стандарт: DIN, ISO, JIS, AISI 2. Размер : M3-M56 3. Материал: сталь, нержавеющая сталь, латунь 4. Класс: 4.8,8,1 Анкерные крепления, стандартные: – DIN 934,985, 439, A563 DH, 10S 2H, Gr 4, Gr7, B8, B8M, A2, Анкерные крепления A4, SS316L, B8, B8M, материалы: – Углеродистая сталь, нержавеющая сталь, F436M, SS304, SS316L, ПРУЖИНА, КОНУС, ПЛАСТИНА, SS316 4.6. УГЛЕРОДНАЯ СТАЛЬ, ASTM a36, 8.8, b7, a307, a325, a490, имеет маркировку «CE»; Сертификат для Европы. Материал: углеродистая сталь марок 4.8, 5.8, 6.8, 8.8. Доступна отделка: желтое / синее / белое оцинкование, нержавеющая сталь с горячим цинкованием, клиновой анкер Garde 304,316 с одним зажимом, клиновой анкер с двойным зажимом Размер DIN: M6-M24 Размер UNF / BSW: 1/4 “-1”; длина болта из углеродистой стали: от 40 мм до 300 мм, длина болта из нержавеющей стали: от 40 мм до 400 мм, Подробности Название позиции Углеродистая сталь, желтая оцинковка, клиновые анкеры Материал: – Углеродистая сталь, марка нержавеющей стали: – 4.Размер 8 / 8,8 / 9,8 / 10,9 / 12,9: – M5-M6 Поверхность: – гладкая, оцинкованная, черный оксид, горячее цинкование. Сертификат анкерных креплений: – Наша фабрика Мы являемся производителем всех видов анкерных креплений – анкерных болтов – деревянных анкерных болтов – клиновых анкеров – различных типов анкерных болтов – различных типов анкерных болтов – анкерных лебедок – крепежных элементов анкерных креплений – анкерных креплений из нержавеющей стали – анкерный крепеж вбок -ss анкерные крепления – клиновой анкерный крепеж – анкерное крепление рукава – крепеж анкерный болт – химический анкерный крепеж – анкерный крепеж на стене – потолочный крепежный анкер – анкерная лебедка – анкер hilti – химический анкерный болт – анкер с рукавами – анкерный болт hilti – цена анкерного болта – анкеры для пустотелых бетонных блоков – анкеры для бетонных рым-болтов – асфальтный анкер – анкерная гайка – огнеупорные анкеры – якорь для кабеля – анкер с грунтовым винтом – анкерный болт потолочный – анкерный болт m20 – анкерная плита – анкерные болты анкерный болт формы m12 – распорный анкерный болт – анкерный болт Fisher – анкерный болт класса 8.8 – анкерный зажим – пластиковый анкер – потолочный анкер – заземляющий анкер – анкерный болт m10 – анкерный болт из стекловолокна – анкеры для бетонных потолков – анкер с пустотелым блоком – анкерный фланец – саморезный анкерный болт – нейлоновый анкер – анкер Danforth – якорь в виде рождественской елки -кабельная проволока якорь – буксир для обработки якорей – ручная якорная лебедка – якоря-бабочки – якорь заземляющего винта – якорь-флиппер дельта – анкерный болт и гайка m16 – анкерный болт m30 – анкерные шнуры – размеры анкерных болтов – анкер для гранитов – раздающийся анкер – анкерный болт с проушиной – анкерный канал – анкерный штифт – винты и анкеры для металлической рамы – анкерные болты m24 – стеновой анкер – якорь для бетонных столбов – электрическая якорная лебедка – деревянный винтовой анкер – сухой анкер – изоляционные анкеры – кожный анкер – якорь с заземляющей шайбой – болтовой анкер – металлический анкер -бетонный анкер -гальванизированные анкерные болты -крепежный анкер-анкерная муфта -бетонный подъемный анкер -самосверлящий анкер -j-образные анкерные болты -фундаментные анкерные болты -пластиковые бетонные анкеры-утопленный анкер -анкерная барабанная лебедка-гвоздь анк hor -m16 анкерный болт -пустотный стеновой анкер -пластиковый анкер-анкер для облицовки камня -якорь для гипсокартона-анкерные гайки из дерева-анкерный болт m8 -спиральный анкер-опорный анкер -втулочный анкерный болт-анкерные болты ASTM винт в грунтовом анкере -углерод стальные анкерные болты m12 – винтовой анкер – анкерный болт типа l – складной анкер – петельный анкер – электрическая якорная лебедка для катера – якорь из стяжной проволоки – тяжелые бетонные анкерные болты спиральный анкер скальный анкер стальная пластина заземляющий анкерный болт гильза m36 анкерный болт рельсовый анкер анкерный анкерный болт с проушиной -м24 анкерные болты -болт анкерные-оцинкованные анкерные болты-анкерные болты j-го типа -фундаментные анкерные болты -м16 анкерный болт -м8 анкерный болт -втулка анкерного болта -астм анкерные болты -углеродистые стальные анкерные болты типа м12 анкерный болт – анкерные болты для тяжелого бетона – анкерный болт m36 – анкерный болт с гильзой – анкерные болты из нержавеющей стали – химические анкерные болты m20 – анкерный болт со штифтом – анкерные болты штифтового типа – установочный анкерный болт – анкерный болт m18 – анкерный болт m20 8 .- анкерный болт m25 – мебельные болты анкерные болты – анкерный болт с пружинным рычагом – анкерный болт из нержавеющей стали – анкерный болт из нержавеющей стали – клиновой анкерный болт – бетонные болты, фиксирующие анкеры, – анкерный болт с шестигранной головкой, – анкер с проушиной, – анкерный болт повышенной прочности -l анкерный болт -быстрый анкер-анкерные болты-анкерные болты-рукава с шестигранным болтом-анкерные болты m27-анкерный болт hilti из нержавеющей стали-анкерный болт m6 4 класс.6 стальных анкерных болтов – анкерный болт m16 – анкерные болты m42 – метрический анкерный болт – бетонные анкерные болты – анкерный болт M22 – сквозной анкерный болт – шахтные анкерные болты – анкерный болт – анкерный болт лифта – анкерные болты размером 12 мм – анкерный болт с цинковым покрытием – анкерный болт M40 – анкерный болт – анкерный болт – анкерный болт диаметром 20 мм – поставщики анкерных болтов – анкерный болт, оцинкованный горячим способом – анкерный болт m33 – анкерный болт из нержавеющей стали – анкерный болт из камня – анкерный болт из горячеоцинкованной стали – анкерный болт с полым корпусом – анкерный болт типа Egl M24 – анкерный болт класса 4.6 – анкерный болт m14 – механический анкерный болт – самосверлящий полый анкерный болт – анкерный болт из металлической рамы – оцинкованные анкерные болты – анкерный болт с кольцом – анкерные болты арматуры – анкерный болт hdg – анкерные болты m12 m14 m16 – анкерный болт класса 5,6 -j тип анкерных болтов m12 – анкерный болт расширения m12 – анкерный болт j – анкерный болт m18 – анкерный болт для установки – анкерные болты и гайки – анкер из нержавеющей стали – анкерный болт с выступом – анкерный болт с рукавами m8 – анкерный болт FRP – анкер с коническим болтом – тумблер анкерный болт -клиновой болт анкер-винт -глазный болт анкер-болты j анкерные болты -стальной анкерный болт-заземленный анкерный болт-изогнутый анкерный болт -j анкерные болты-анкерный болт для тяжелых условий эксплуатации-анкерный болт тип l -высокопрочный анкерный болт – анкер с рым-болтом из нержавеющей стали – тип анкерных болтов – анкер с анкерным болтом – анкерный болт с глазком – анкерный болт из нержавеющей стали – нейлоновый анкерный болт – анкерный болт из нержавеющей стали – анкерные болты из нержавеющей стали размером 12 мм – анкерный болт с гайкой с шайбой m20 – фиксирующий болт анкер -болт анкерный из нержавеющей стали м 30 – анкер с гильзой с шестигранной головкой и пластиковым кольцом – анкерный болт с полной резьбой – туннельный анкерный болт -ss анкерный болт – анкер с подвесным болтом – анкерный U-образный болт – титановый анкерный болт-анкерный болт M20 -расширенный анкерный болт -анкер анкерный болт для полой стены – самосверлящий анкерный болт – рым-болт щитового анкера – анкерный болт с гильзой – анкерный болт для горных работ – распорный анкерный болт m8 – анкерный болт hilti / сквозной бетонный болт – класс анкерных болтов – тип анкерного болта – анкерный болт с кабелем – тип анкерного болта – рукав анкерный болт с крюком – рукав анкерный крюк с прорезью анкерные болты – усиленный щитовой анкер с рым-болтом – оцинкованный анкерный болт – клиновой анкер с глазком – анкерный болт клинового типа – усиленный анкер с рым-болтом – анкерный болт с гайками и шайбами ​​- анкер болт гайки -клиновой анкер через болт-сквозной болт клиновой анкер -химический анкерный болт из нержавеющей стали -нежесткие анкерные болты -анкер с проушиной с рым-болтом -втулка анкера с шестигранной головкой -кладочный анкерный болт -j анкерные болты r болт – анкер с гильзой для шестигранных болтов – крепежные детали анкерный болт – анкерный болт с глазком – анкерный болт с двойным болтом – анкерные болты из углеродистой стали – анкерные болты тип l – анкерные болты m16 – конструкционные анкерные болты -sus304 анкерный болт – расширение из нержавеющей стали анкерный болт – высокопрочные химические анкерные болты – анкеры для фиксирующих болтов – латунные анкерные болты – анкерный болт для труб – анкерный болт для бетона – размеры анкерных болтов – клиновые анкерные болты – анкерный болт с анкерным болтом – рельсовые анкерные болты – анкерный болт и гайки m16 – фундамент анкерный болт – строительный анкерный болт – анкерный болт из углеродистой стали – анкерный болт m20 – анкерная скоба болта – анкерные болты l болты – сквозные болты анкер – пластиковая втулка анкерного болта – простой анкерный болт – металлические анкерные болты – анкерный болт из углеродистой стали – анкерные болты 32 мм – клиновой анкер распорный болт – анкерный болт с резьбой – анкерный болт для железнодорожных путей – анкерные болты из оцинкованной стали m24 – анкерные болты и гайка – клиновой анкерный болт с шайбой – прямой анкерный болт – болт распорных анкеров – гнутые анкерные болты – анкерные болты ASTM – анкерный болт p art -m16 анкерный болт-распорный анкерный болт-анкерная скоба типа b-olt -анкерный болт с гайкой -резной анкер -резной анкерный болт -резной анкер из нержавеющей стали -резной анкер -стальной резной анкер-ударный анкер -металлический ударный анкер -химический анкер – химический анкерный болт – химические анкерные болты m20 – химические анкерные болты m24 – химический анкер-капсула – химические анкерные болты m16 – химический анкер для инъекций – химические анкеры – химический анкерный болт из нержавеющей стали – химический анкерный крепеж – высокопрочные химические анкерные болты – нержавеющая сталь химический анкер -химическая анкерная шпилька -химические анкеры бетон-нейлоновый анкер-гвоздь-нейлоновый фиксирующий анкер с гвоздем-нейлоновый гвоздь в анкерах-нейлоновый молотковый анкер с гвоздевым шурупом-грибовидная головка нейлоновый гвоздевой анкер-нейлоновые гвозди-анкеры-нейлоновые анкеры с гвоздевым шурупом клиновой анкер – клиновой анкер – клиновой анкер из нержавеющей стали – клиновой анкер из нержавеющей стали – клиновой анкер с прядью – бетонный клиновой анкер – штифт клиновой анкер – напряженная анкерная головка и клин – клиновой болт scr ew anchor -pc strand anchor клин -стальной клиновой анкер -клиновой анкер hilti из нержавеющей стали -клиновой анкер din-клиновой анкер -клинковые оцинкованные анкеры -стальные клиновые анкеры -глазный болт клиновой анкер -клиновой анкер-клиновой анкер -клинковый анкер -клиновой анкер-анкер-клиновой анкер-клиновой анкер m10 -клиновой анкер высокой прочности -клиновой анкер-анкер-клиновой анкер SS316 -клиновой анкер-анкер и клин -анкер-клин -клиновые анкеры для бетона -клиновые анкерные анкеры -клиновые анкерные распорные болты – бетонные клиновые анкеры – клиновой анкер из углеродистой стали – клиновой анкер оцинкованный – клиновой анкер с шайбой – металлический клиновой анкер – латунный клиновой анкер – анкерный клин – клиновой анкер 4.8 – анкер с рукавами – анкерный болт с рукавами – анкерный болт с рукавами – анкер с гильзой с шестигранной головкой – анкер с резьбовой втулкой – анкеры с бетонной муфтой – якорь с тяжелой гильзой – анкер с фланцевой гайкой – нейлоновые анкеры с небольшой гильзой – анкеры с рукавами с крючком анкерный болт m8 – анкеры с крюковой гильзой – анкер с гильзой m6-m24 – анкер со стальной гильзой – анкер с шестигранной головкой – анкер с гильзой для строительства – анкер с шестигранной гильзой с пластиковым кольцом – анкер с раздвижной муфтой – анкер с двойной гильзой – анкер с нейлоновой гильзой – легкая гильза анкеры – гайка с фланцем из нержавеющей стали, анкер с гайкой, – анкер с гильзой, – анкер с расширительной гильзой, – анкер с гильзой, – анкер с крюком, – анкер с гильзой, – анкер с муфтой, – анкер с металлической гильзой анкер с рым-болтом – гильза анкерного крепления – гильза анкера с шестигранной головкой – анкер с гильзой для крюка – якорь с гильзой под шестигранник – анкеры с оцинкованной гильзой – анкер с гильзой для болта – анкерная втулка – горячая оцинкованная гильза – анкерные анкеры – анкерная гильза – анкер с гайкой с шестигранной гайкой – анкер с пластмассовой гильзой – анкер с гайкой с фланцем – анкер с гильзой из нержавеющей стали – анкер с гайкой с шестигранной гайкой – пластиковая гильза для анкерного болта – труба для анкерного болта с гайкой – анкер с металлической гильзой – нержавеющая сталь анкеры с гильзой – анкер с метрической гильзой – анкеры с шестигранной головкой – анкер с гайкой с шестигранной гайкой – анкер с гайкой с красным пластиковым кольцом – анкер с гайкой с фланцем – якорь с гильзой для глазка – якорь для щита для тяжелых условий эксплуатации – анкер с проушиной для тяжелых условий эксплуатации с болтом с проушиной – капля в анкере -впуск в анкерный болт -забавка в анкере-латунная врезка в анкере -катка в анкере -m6-m20 падение в анкере -впад в анкерном креплении -впуск в анкере с заглушкой -стальная капля в анкере -забивка в анкере m6 -цинк гальваническое падение в анкере – оцинкованное падение в анкере – падение из нержавеющей стали в анкерах – падение из углеродистой стали в анкере – падение кованой анкерной скобы – бетонное падение в анкере – бетонное падение в анкере – j болт с крючком – рым-болт из нержавеющей стали – шарнирный болт из нержавеющей стали 316 карабин-крючок фиксатор болта – карабин с карабином – крюк с проушиной – крюк с проушиной – l болт с крючком – якорь с крюком из нержавеющей стали – болт с проушиной из латуни – болт с гайкой – болты с гальваническим покрытием – якорь с крючком – крюк с проушиной

What такие рым-болты? | Fastener Engineering

Два распространенных типа рым-болтов.Слева – рым-болт низкой прочности, сформированный из отрезка стержня. Справа – высокопрочный кованый рым-болт с заплечиком для поддержки внеосевых нагрузок.

Доктор Джоди Мюланер

Рым-болт – это механическое крепление с резьбовым стержнем и головкой, образующей кольцо. Рым-болты используются для крепления проушины к конструкции, с помощью которой можно закрепить веревку, трос или кандалы. Обычно используется для создания подъемной проушины, чтобы кран можно было прикрепить к оборудованию, с помощью специальных подъемных проушин, рассчитанных на их безопасную рабочую нагрузку.

Рым-болты низкой прочности часто формируются из отрезка стержня с диаметром номинального размера резьбы. Головка просто сгибается в кольцо из нерезьбового участка стержня. Эти типы рым-болтов могут достаточно хорошо выдерживать осевые нагрузки, но не должны использоваться для внеосевых нагрузок. Отверстие, в котором конец стержня закрывается для завершения кольца, можно приварить, но оно, вероятно, останется местом возможного отказа.

Высокопрочные рым-болты имеют кованые головки, которые обычно имеют большой выступ.Плечо позволяет им выдерживать значительные внеосевые нагрузки. Способность выдерживать внеосевые нагрузки часто важна при подъеме, когда подъемные стропы с несколькими опорами используются для крепления к нескольким подъемным проушинам.

При подъеме оборудования рым-болт обычно ввинчивается непосредственно в резьбовое отверстие в конструкции. В этом случае требуется рым-болт с полной резьбой до плеча. Если рым-болт должен быть вставлен в отверстие и закреплен гайкой с другой стороны, лучше иметь хвостовик.Хвостовик – это участок вала без резьбы ниже заплечика, который обеспечивает лучшую передачу нагрузки на поверхность отверстия и снижает вероятность образования трещин под действием усталостной нагрузки.

К специальным типам рым-болтов относятся:

  • Анкерные рым-болты : рым-болты с анкерными болтами той или иной формы для крепления в каменные конструкции.
  • Проушины для винтов (или винты с проушинами): похожи на рым-болты, но с винтом для дерева вместо крепежного винта.Они используются для крепления проушины к деревянным или пластиковым конструкциям. Маленькие проушины используются для подвешивания рамок для картин и карниза.
  • Болт с кольцом : рым-болт с невыпадающим кольцом, проходящим через проушину головы и образующим два звена цепи. Это может снизить изгибающие усилия на рым-болте.
  • Гайка с проушиной : Гайка с проушиной – это на самом деле гайка, которая служит той же цели, что и рым-болт, хотя в каталогах они иногда обозначаются как рым-болты.
  • Болты с проушинами типа «косичка» : они сформированы из отрезка стержня, аналогичного обычным рым-болтам низкой прочности, но головка изогнута по спирали, так что она не полностью закрывается сама по себе, но может продолжаться более 360 градусов.Это позволяет продеть середину веревки в проушину, не требуя доступа к концу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
