Баллон ацетиленовый устройство: Ацетиленовый баллон. Устройство, заправка, хранение и эксплуатация ацетиленовых баллонов. Вентиль ацетиленового баллона.

alexxlab | 09.12.2021 | 0 | Разное

заправка газовых, вес пустого – Расходники и комплектующие на Svarka.guru

Строительные и ремонтные работы чаще всего проводятся вдали от линий электропередач. Для сварки в таких условиях применяют ацетиленовый баллон. Газ с необычными характеристиками при неправильном обращении взрывается. Он требует особенного наполнения тары и специального вентиля на горловину.

Содержание

• 1 Устройство
• 2 Заправка
• 3 Взрыв баллона
• 4 Сколько в 40л?
• 5 Какое давление?
• 6 Цвет баллона
• 7 Испытание и проверка
• 8 Вентиль
• 9 Устройство вентиля
• 10 Хранение
• 11 Эксплуатация

Устройство

Баллон газовый ацетиленовый изготавливается из бесшовных труб по ГОСТ 949-73. Толщина стенки 7 – 8 мм. Торцы емкости сферические. Верхняя часть имеет отверстие, в которое вкручивается вентиль. На нижнюю часть насаживается цилиндрический башмак, придающий емкости устойчивость.

Горловина в ацетиленовых баллонах шире, чем в остальных, где хранят газ. Через нее емкость наполняют пористой массой: литой пористый наполнитель, активированный уголь березовый и базальтовое стекловолокно. Рыхлое вещество хорошо впитывает ацетон и способствует равномерному растворению в нем ацетилена.

[stextbox id=’info’]Мастер участка заполнения ацетиленовых баллонов завода СпецБаллонМаш Курников А. И.: «Американцы заполняют внутренность ацетиленового баллона асбестовым шнуром. В РФ отказались в конце прошлого века от такого материала, как канцерогенного. Мелкие частички асбеста испаряются вместе с аргоном. В России перешли на натуральные материалы, впитывающие ацетон: шелк, кожа, минеральная вата, опилки. В настоящее время некоторые производители используют асбест в незначительных количествах как добавку к кварцевому песку и гидроокиси кальция. В Германии древесный уголь смешивают с углекислым магнием и кизельгуром. При покупке баллона следует обращать внимание на его заполнение.

Асбест вызывает рак легких».[/stextbox]

Заправка

Ацетилен получают при соединении воды и карбида. Заправляют ацетиленовые баллоны через горловину, определяя его количество по весу. Стандартный полный баллон 65 кг, пустой 53 – 58 кг. Вес емкости с наполнителем указывается в месте маркировки на горловине и определяется взвешиванием.

Ацетон частично испаряется вместе с газом. При каждой заправке его доливают 130 – 150 мл.

Если заправить емкость 5 литров из баллона 40 л, газ в ней закончится очень быстро. Чтобы ацетилен растворился в ацетоне, необходимо создать большое давление. При перекачивании в домашних условиях, его создать невозможно.

Взрыв баллона

Основной недостаток ацетилена, его взрывоопасность. Газ может детонировать по многим причинам:

• достижение критической массы газа;
• высокое давление;
• остатка в баллоне горючего газа;
• контакт со смазочным материалом или карбидом кальция;
• электризация горловины самим газом, проходящим с большой скоростью;
• нагрев;
• утечка и соединение с воздухом;
• удары по ослабленным стенкам емкости.

Взрывоопасным газ становится, если собирается в больших объемах и при давлении ацетилена в баллоне свыше 2 кг/см². Чтобы уменьшить риск самопроизвольного взрыва, внутрь емкости для газа помещают специальную пористую массу. Она делит весь газ на маленькие по объему частицы, позволяя ему свободно перемещаться. Чистый ацетилен можно закачивать с максимальным давлением 25 кг/см

2.

Ацетон растворяет в себе ацетилен в количествах, превышающих собственную массу в 10 раз. Пропитка пористого наполнения ацетоном и последующая заправка его ацетиленом сводят вероятность взрыва практически к нулю. При этом ацетон используется многократно. После испарения ацетилена, он остается в пористом материале и пригоден для растворения следующей партии газа.

Просачиваясь под крышку, ацетилен смешивается с кислородом и получается взрывоопасная горячая смесь при достижении определенной пропорции его с кислородом.

[stextbox id=’alert’]Важно! Капля масла на горловине может стать причиной взрыва, если с ней соприкоснется ацетилен. Опасно расходовать много газа. При быстром движении через горловину, металл электризуется, возникает разряд, работающий как детонатор.[/stextbox]

Сколько в 40л?

Объем ацетилена в полностью заправленной емкости для газа рассчитывается по простой формуле:

40 × 15 × 9,2 = 5520 л;

Где: 40 л – объем баллона;

15 кг/см² – давление;

9,2 коэффициент растворимости газа в ацетоне;

5520 л = 5,5 м³ количество ацетилена.

По этой формуле рассчитывается количество ацетилена, сколько можно его заправлять в любой по размеру баллон. В формуле меняется только 40 – цифра объема емкости, на 5, 10 и другие.

Какое давление?

По ГОСТ давление определяется при температуре + 20⁰C. Предельное значение 19 кгс/см². Обычно ацетилен в баллонах имеет 14 – 16 кгс/см².

Давление газа зависит от изменения температуры. Например 19 кгс/см² при 20⁰ при охлаждении до – 4 всего 13,4 кгс/см², при 35⁰ достигается критическая величина в 26 кгс/см². Поэтому создается запас по давлению на случай нагрева.

[stextbox id=’info’]Определить количество заправленного газа можно простым расчетом. Надо от веса после заправки отнять вес, пустого баллона и умножить на 1,09 – столько весит литр газа.[/stextbox]

Цвет баллона

Внешне неокрашенные емкости под ацетилен отличаются только шириной горловины. Их диаметр 210 мм и стандартный опорный башмак. После окраски эмалью при подготовке к работе, ацетиленовый баллон имеет белый цвет. В верхней четверти цилиндрической части написано красным цветом слово «Ацетилен». Буквы высотой 60 – 100 мм должны занимать минимум половину окружности емкости.

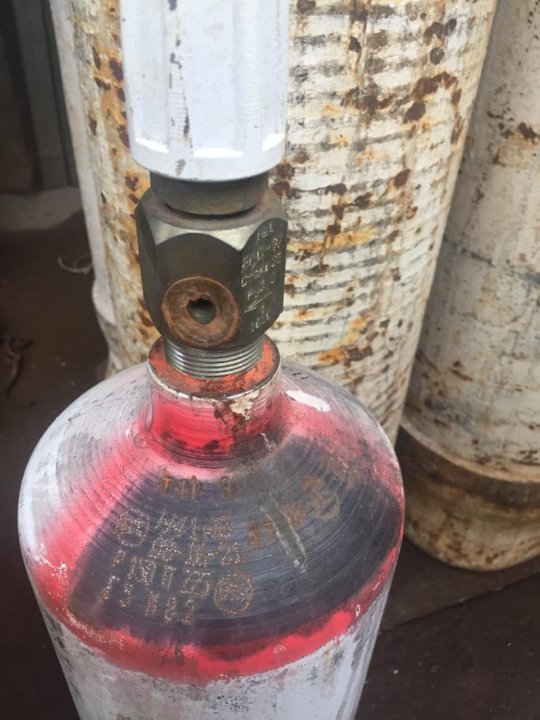

На конусе возле горловины располагается маркировка. В нее входят:

• товарный знак изготовителя;
• клеймо завода;
• индивидуальный номер;
• клеймо организации, производившей техническое освидетельствование;
• дата изготовления;
• год следующего ТО;
• рабочее давление;
• вместимость в литрах;
• масса в кг.

Маркировка выбивается на чистом металле, обводится по периметру красной краской и покрывается лаком, защищающим поверхность от коррозии.

Испытание и проверка

Испытание самого баллона проводят раз в 5 лет. В емкость закачивают азот под давлением 30 Атм и выдерживают определенное время. На баллоне не должно появится деформаций. Утечку проверяют по стабильности давления.

Пористую массу проверяют каждый год. Количество ацетона измеряют и доливают при каждой заправке.

Вентиль

Запорное устройство изготавливают из стали. При длительном контакте с медью и бронзой возникает химическая реакция и образуется ацетиленид – соединение меди с углеродом и выделение водорода. Ацетиленистая медь способна спровоцировать взрыв.

К горловине вентиль присоединяется хомутом. Резьба на штуцере левая – против часовой стрелки.

Привычных для других емкостей под газ,  кранов нет. Вентиль открывается специальным торцовым ключом, вращением расположенного в оси по всей длине корпуса, квадрата – шпинделя. Нажимной винт хомута имеет на одной своей грани небольшое отверстие под выводной штуцер.

Устройство вентиля

Литой корпус имеет сквозное отверстие переменного сечения вдоль оси. В нем установлен стержень, верхняя часть которого вращается ключом. Внизу он имеет эбонитовый уплотнитель, перекрывающий выход газу.

При вращении шпинделя, отверстие внизу открывается. Газ поднимается и выходит сбоку через присоединяемый штуцер. Выход вверх, по шпинделю, перекрывается кожаными и стальными кольцами, которые прижимаются стальной гайкой.

Штуцер корпуса уплотнен прокладкой кожаной, которая располагается в выточке вокруг отверстия и служит упором для торца вкручиваемого штуцера.

Хранение

Баллоны с кислородом и ацетиленом хранятся отдельно друг от друга. Условия одинаковые:

• емкости должны стоять вертикально;
• размещают баллоны в специальных подставках и фиксируют;
• температура помещения не должна превышать 25⁰C;
• нельзя ставить рядом с отопительными приборами и открытым пламенем;
• на складе партии не должны превышать 20 шт.

Вентиля на емкостях с аргоном в нерабочем положении должны быть закрыты специальными колпаками. Что касается ацетиленовых баллонов, то они сортируются и по объему.

[stextbox id=’warning’]Нельзя держать рядом емкость, размер которой больше или меньше основной группы.[/stextbox]

Эксплуатация

Сварка ацетиленом требует соблюдения правил техники безопасности. Баллоны ставятся на расстоянии минимум 5 м от проведения работ. Кислородный и ацетиленовый должны стоять друг от друга не ближе 3 м.

Расход 200 л/час допускается кратковременный, не более 3 – 4 минут. Стандартный расход не должен превышать 150 л/час.

При давлении 2 кг/см² работу следует прекращать. Концентрация растворенного газа уменьшается до критически малой и начинается активное испарение ацетона.

Сварка ацетиленом рассчитана на работу с деталями из низколегированых и углеродистых сталей. Емкости малого размера удобно перевозить в багажнике и ремонтировать водопровод и металлические конструкции на даче, в поле.

При работе с ацетиленом важно помнить о способности газа взрываться. Необходимо соблюдать технику безопасности.

[stextbox id=’warning’]Также читайте на нашем сай статью об улекислотных баллонах[/stextbox]

Ацетилен в баллонах – заправка (давление), хранение, цена

Автор admin На чтение 5 мин. Просмотров 6.3k. Опубликовано 01.07.2018

Для выполнения газовой сварки и резки металлов широко применяется ацетилен. Не так давно его получали при помощи  генератора, обеспечивающего распад карбида кальция. Но такая установка, несмотря на все принимаемые меры, отличается повышенной опасностью.

Поэтому сейчас все чаще применяется ацетилен в баллонах, который помимо всего прочего отличается и высокой чистотой, что позволяет выполнять сварку и резку более производительно и качественно.

Содержание

1. Свойства ацетилена
2. Баллоны для ацетилена
3. Требования к баллонам для ацетилена
4. Несколько слов о заправке баллонов
5. Преимущества применения ацетилена в баллонах

Свойства ацетилена

Ацетилен — горючий газ, смесь которого с кислородом позволяет обеспечить температуру горения до 3150 градусов Цельсия. Это вещество, не имеющее цвета и запаха (технический ацетилен имеет резкий запах благодаря имеющимся в нем примесям). Ацетилен практически не растворяется в воде, но в других жидкостях его растворимость достаточно высокая, особенно в ацетоне (до 28 литров газа в 1 литре жидкости).

Газ относится к разряду токсичных и вредных для человека, поэтому при его применении необходимо выполнять определенные меры, обеспечивающие безопасность выполнения работ.

Но главная опасность, с которой связано хранение ацетилена, это его взрывоопасность не только в смеси с воздухом, но и в чистом виде при определенных условиях. При этом данный газ выделяет при взрыве гораздо больше тепловой энергии, чем нитроглицерин или тротил (в 1,5и 2 раза соответственно).

Именно поэтому хранить ацетилен в стандартных условиях в чистом виде невозможно.

Баллоны для ацетилена

Сам баллон для хранения ацетилена практически не отличается от аналогичного кислородного, он так же изготавливается из цельнотянутой стальной трубы. На него устанавливается ацетиленовый вентиль особой конструкции, штуцер которой не имеет резьбы (шланги крепятся при помощи специального хомута).

По объему различают баллоны малой (5 л), средней (10 л) и большой (40 л) емкости.

Основное отличие заключается во внутреннем наполнении баллона. Так как баллон с ацетиленом в газообразном состоянии отличается высокой взрывоопасностью, на практике применяется хранение растворенного в ацетоне газа. При этом для предотвращения возможности обратного удара пламени и самопроизвольного распада ацетилена до взрывчатого состояния в баллон помещается специальный наполнитель.

В качестве наполнителя применяется БАУ-А (активированный уголь) или пористая силикатная масса ЛПМ (литая пористая масса). Данный материал занимает третью часть объема баллона, при этом пористый наполнитель способен абсорбировать большее количество газа.

Для того, чтобы обеспечить взрывобезопасность ацетилен растворяют в ацетоне, которым и наполняется баллон с пористым наполнителем. Количество ацетона составляет ориентировочно 230 грамм на 1 литр емкости баллона, именно это и определяет, сколько ацетилена в баллоне можно разместить при полной заправке.

При открытии вентиля баллона происходит испарение ацетилена, который и подается на рабочие устройства.

Требования к баллонам для ацетилена

Баллоны для хранения ацетилена должны быть окрашены в белый цвет, допускается применение светло-серой краски, при этом на них должна иметься красная надпись «АЦЕТИЛЕН», кроме того, если используется литой пористый наполнитель, то добавляется надпись «ЛМ».

Так же как и кислородные баллоны, сосуды для хранения ацетилена должны проходить техническое освидетельствование и гидравлическое испытание 1 раз в 5 лет. Дата последней и следующей тарировки должна быть выбита в паспорте баллона.

Испытание проводится при давлении, превышающем нормативное в 1,5 раза (35 Мпа). Кроме того, каждые два года необходимо проводить проверку массы пористого наполнителя.

Максимально допустимое давление ацетилена в баллоне регламентируется ГОСТ 5457-60 и зависит от температуры окружающего воздуха. При 19⁰С давление не должно превышать 150 атмосфер (15 Мпа), в большинстве случаев баллоны заполняются до 150 атм.

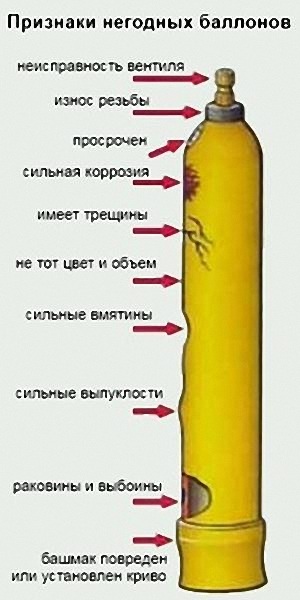

Запрещено эксплуатировать баллоны в следующих случаях:

• На более 30% площади поверхности баллона отсутствует покраска.
• Нет надписи «Ацетилен» или она выполнена не красной краской.
• На корпусе сосуда имеются вмятины, трещины.
• Неисправности вентиля, в том числе и частичная или полная его закупорка.
• Отсутствие требуемых клейм на корпусе баллона.
• Просроченные даты проверки (освидетельствования) баллона и массы пористого наполнителя (в этом случае заправка баллонов ацетиленом категорически запрещена).
• При наличии данных (визуальные признаки) того, что баллон подвергался воздействию открытого огня или находился в пожаре.
• Если масса пустого баллона существенно отличается от значения, выбитого на корпусе.

Нельзя эксплуатировать и при сильном его нагреве. Нарушение всех этих правил может привести к взрыву ацетилена.

Несколько слов о заправке баллонов

Количество закаченного газа, а, следовательно, и цена баллона ацетилена, определяется простым взвешиванием. Баллон взвешивают до и после заправки, разница в значениях умножается на 1,09 (масса 1 кубического метра ацетилена при 20 градусах Цельсия). Нормативная масса пустого, но готового к закачке баллона выбивается в его паспорте.

Ориентировочно в транспортный баллон (40 литров) можно закачать не менее 5,5-7,5 кг ацетилена, в 10-ти литровый баллон 1,4-2 кг, в 5-ти литровый 0,7-0,8 кг. Кроме того, в баллоны с литым пористым наполнителем входит больше газа, чем в сосуды с активированным углем.

Кроме того, стоит учитывать то, что при каждом использовании всего газа из баллона, из него выходит и около 150 грамм ацетона, который необходимо пополнять.

Преимущества применения ацетилена в баллонах

Применение растворенного в ацетоне ацетилена позволяет существенно повысить выполнение работ по сварке и резке металла.

Кроме этого, применение баллонов с ацетиленом имеет и другие преимущества:

• Компактность и мобильность оборудования для сварки.
• Закачанный в баллон ацетилен имеет более высокие качественные характеристики, он отличается высокой чистотой, наличием минимального количества водяных паров.
• Высокое давление рабочего газа позволяет добиться высокой стабильности пламенного горения.
• Производительность сварки и резки при помощи такого ацетилена значительно выше, чем при использовании газа, полученного при помощи генератора.

Несмотря на то, что стоимость ацетилена в баллонах несколько выше, экономический эффект от его применения существенный, и объясняется он именно возможностью выполнения большего объема работ и высокой производительностью оборудования, работающего на таком горючем газе.
