Для чего нужен анкерный болт: Зачем нужен анкер?

alexxlab | 07.03.1987 | 0 | Разное

Содержание

Зачем нужен анкер?

03.06.2015

Слово «анкер» в переводе означает якорь, и это слово как нельзя лучше отображает функции анкерных болтов, которые для краткости называют просто анкер. Подобно якорю, удерживающему корабль, анкерные болты закрепляют массивные предметы на полу, стенах, потолке. При этом важно, чтобы материал, к которому производится крепление, был твёрдый и плотный – преимущественно это настоящий бетон. Пенобетон и другие его пористые разновидности, а также пустотелые блоки для крепления анкерами не подходят. Для крепления в пористые материалы применяются химические анкеры. Как правило, без анкеров не обойтись при ремонте и строительстве домов. Применение анкеров предусматривается при проектировании жилых домов, а также в уже готовых проектах жилых домов.

При этом важно, чтобы материал, к которому производится крепление, был твёрдый и плотный – преимущественно это настоящий бетон. Пенобетон и другие его пористые разновидности, а также пустотелые блоки для крепления анкерами не подходят. Для крепления в пористые материалы применяются химические анкеры. Как правило, без анкеров не обойтись при ремонте и строительстве домов. Применение анкеров предусматривается при проектировании жилых домов, а также в уже готовых проектах жилых домов.

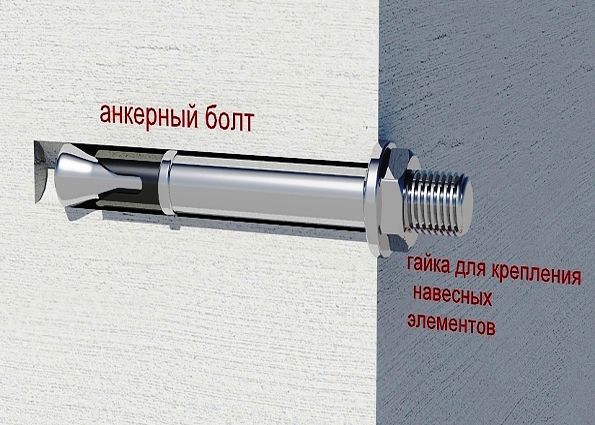

Как устроен анкерный болт?

Анкер, как правило, состоит из трёх частей – болта с коническим расширением на конце, надетой на него металлической трубки с продольными надрезами, и гайки. При закручивании гайки конус на конце болта продвигается внутрь трубчатой втулки и раздвигает её продольные разрезы, которые расклиниваются в отверстии и фиксируют в нём анкер. Чем сильнее затягивается гайка, тем больше расклинивается трубка и крепче фиксируется анкерный болт в месте крепления.

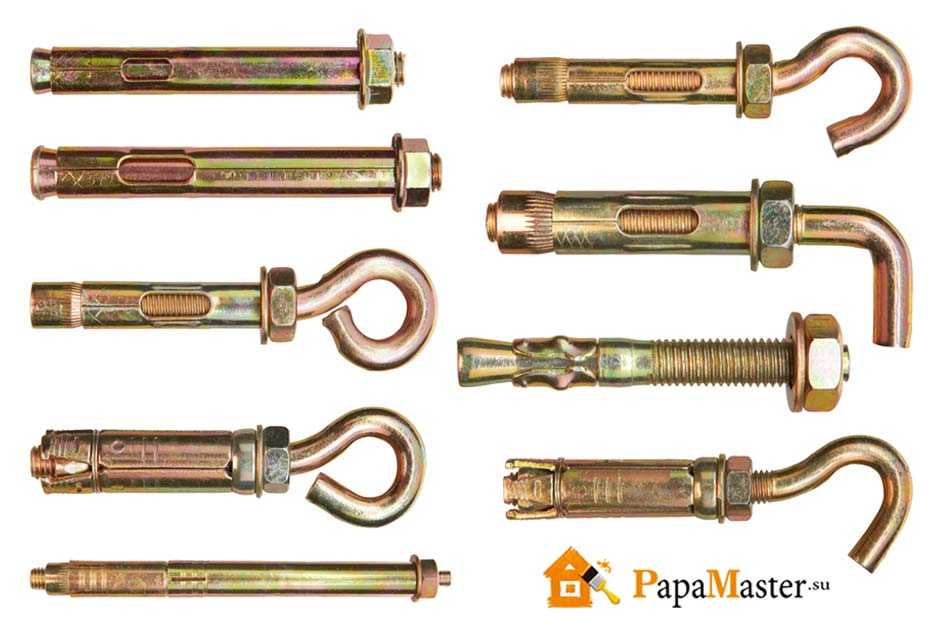

Разновидности анкерных болтов

Принцип действия анкеров один, а разновидностей их много. Это обусловлено необходимостью крепления различных предметов к разным поверхностям, как вертикальным (стены), так и горизонтальным (пол, потолок). Наиболее часто используются следующие разновидности анкерных болтов.

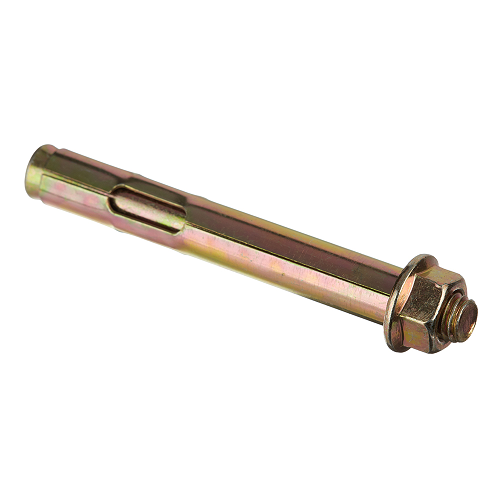

Обычный анкер с гайкой. Как он устроен и работает, было рассмотрено выше. Применяется такой анкерный болт для крепления в горизонтальное или наклонное основание из бетона, полнотелого кирпича, камня.
Анкер с крюком. Применяется для крепления к стенам предметов, которые время от времени требуется снимать. Этот анкер аналогичен предыдущему, а отличается тем, что имеет на конце крюк, вращая который, укрепляют анкер в отверстии. Гайка при этом служит фиксатором.

Анкер с кольцом. Аналогичен анкерному болту с крюком, только вместо крюка на конце имеет кольцо. Эта разновидность применяется для подвешивания чего-либо к потолку или установки растяжек.
Распорный (ударный) анкер. Отличается способом монтажа. Его не закручивают, а забивают ударом молотка с последующей фиксацией при помощи гайки. Такой анкерный болт не предназначен для высоких нагрузок и используется для крепления нетяжёлых предметов, главным образом, в быту.
Двухраспорный анкерный болт. Отличается двойной трубчатой втулкой, которая при вращении стержня распирается в двух местах – в его конце и середине, что обеспечивает более надёжное крепление.
Анкеры с головками под крестовую отвёртку и шестигранный ключ. Эти разновидности применяются наиболее часто, особенно в быту. Анкеры под отвёртку являются самой мелкой разновидностью этого крепежа, их диаметр не превышает 12мм.

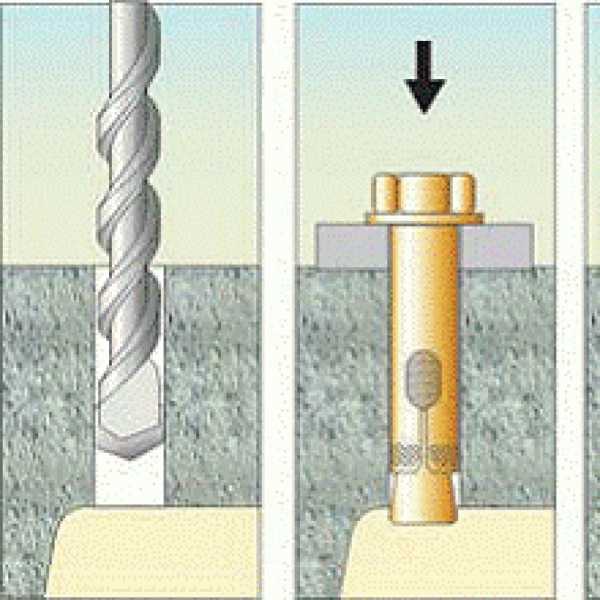

Как установить анкерный болт?

Установить любую разновидность анкерного болта несложно.

Сверлим отверстие в месте установки. Диаметр сверла подбирают таким образом, чтобы он был равным диаметру анкерного болта. Глубина отверстия обязательно должна быть больше, чем длина анкера, поскольку извлечь даже не закрученный анкерный болт из отверстия весьма проблематично.
Очищаем отверстие от пыли, продувая его спринцовкой, делать это ртом не рекомендуется из-за опасности попадания пыли в глаза. В чистое отверстие вставляем анкерный болт, вгоняя его лёгкими ударами молотка.
Затягиваем гайку до упора, после чего её откручиваем, надеваем на стержень прикрепляемую деталь и возвращаем гайку на место, тщательно затягивая её ключом.

Анкерные болты – очень нужный, во многих случаях незаменимый крепёж. Они используются как в промышленном строительстве, так и в быту, при ремонте и строительстве домов. Готовые проекты индивидуальных домов, а также другие самые разнообразные проекты домов, как правило, разрабатываются с учетом использования такого вида крепежа.

Вернуться к списку

Что такое анкер и для чего он нужен в строительстве

Анкер — элемент крепежа, в структурном плане схожий с болтовыми и дюбельными элементами. Его предназначение — обеспечивать фиксацию конструкций на твердых поверхностях (каменных, кирпичных, бетонных и т.д.). За счёт использования подобных изделий можно достигнуть высочайшей надежности крепления (существенно большей, чем в случае с традиционными шурупами и дюбелями). Разберемся для чего нужен анкер и каким он бывает.

Для чего используется анкер

Часто спрашивают, что такое анкер в строительстве. Непосредственный перевод слова «анкер» с немецкого — «якорь», поскольку форма изделия напоминает эту конструкцию, используемую на кораблях. Анкеры становятся незаменимыми в случаях, когда требуется закрепить спортивные снаряды, кондиционную технику, сантехническое изделие — продолжать перечень можно долго. Говорить об однозначной эксплуатационной ориентации невозможно, поскольку здесь все зависит от конкретного типа.

Отличительная черта всех анкеров — способность выдерживать серьезную динамическую нагрузку. Согласно существующим принципам классификации, выделяют три категории анкеров: малые (диаметр составляет менее 8 мм, длина — менее 55 мм), средние (диаметр — до 12 мм, длина — до 120 мм), большие (предельная толщина — 24 мм, длина — 220 мм). Проанализируем существующие подтипы анкерных болтов в соответствии с критерием формы.

Распорные анкеры

Наиболее часто встречающийся тип — распорный анкер. В структурном плане изделие является болтом либо шпилькой, «нос» которого выполняется в конусной форме. Последний обрамляется специальной гильзой, которая имеет осевой разрез. Ввиду того, что ее радиус меньше конуса на носике, обеспечивается надежное сцепление: гильза не может «уйти» со шпильки. На краешке, который выступает из стены, находится специальная гайка, которая при проворачивании «оттаскивает» к себе шпильку; последняя не может пройти сквозь гильзу и разжимает ее.

Отметим, что распорные анкеры применяются для фиксации на конструкциях, изготовленных из имеющих внутреннюю структуру материалов. Простейший пример — бетонная конструкция. Также выделяют несколько подтипов распорных анкеров:

С гайкой. В конструкционном плане это шпилька, которую поджимает гайка.
Отличительная черта — длинная гильза, которая обеспечивает максимальную контактную площадь во внутренней части. При помощи гайки можно не только прижать конструкцию к стене, но также накрутить другую гайку на шпильку.
С кольцом либо крюком. Особых отличий от вышеописанного типа (анкеры с гайкой) нет. Разница состоит лишь в том, что вместо гайки здесь крепежное кольцо или крюк. Деформационная гильза характеризуется тем, что имеет вершину с накатанной резьбой. Соответственно, при прокручивании гильза окажется разжатой ввиду наличия продольных сквозных прорезей. Подобное крепление особенно актуально в случае необходимости фиксации шнура, троса, веревки.
Двухраспорные. Характерная черта крепления: когда мастер выкручивает шпильку, одна распорная втулка заходит в другую. Распор осуществляется ближе к концу анкера, что крайне важно при работе с материалами пористого типа. Например, с помощью подобных креплений нередко осуществляют крепеж на кирпичную поверхность.
С шестигранной головкой. Это изделие незначительно отличается от анкера с гайкой, но его все же выделяют в отдельную категорию. Вместо шпильки здесь оказывается задействованным классический болт. Если закручивать анкер, располагающийся на кончике конус «оттаскивает» гильзу к болтовой шляпке, обеспечивая продавливание ее стен. Подобные крепежные элементы зачастую ориентированы на фиксацию при помощи гаечного ключа либо отвертки.

Клиновые анкеры

Не самый распространенный подтип — клиновые анкеры. В структурном плане это длинные металлические шпильки, на кончике которых располагаются деформационные гильзы. Если начать завинчивать шпильку, происходит расширение небольших «лепестков», притом в глубине материала — вдали от фронтальной части, — что обеспечивает минимизацию вероятности растрескивания конструкции.

Забивные анкеры

Забивные элементы разительно отличаются от всех других анкеров. Для того чтобы раскрыть их, потребуется заранее осуществить посадку гильзы — и только после этого начинать вворачивание шпильки. Соответственно, использование забивных анкеров предполагает наличие заготовленного отверстия, в которое ставится анкерная втулка. Затем в монтированную гильзу закладывают штырь, который вбивается посредством молотка. Затем штырь извлекают и закручивают болт, который и обеспечивает фиксацию.

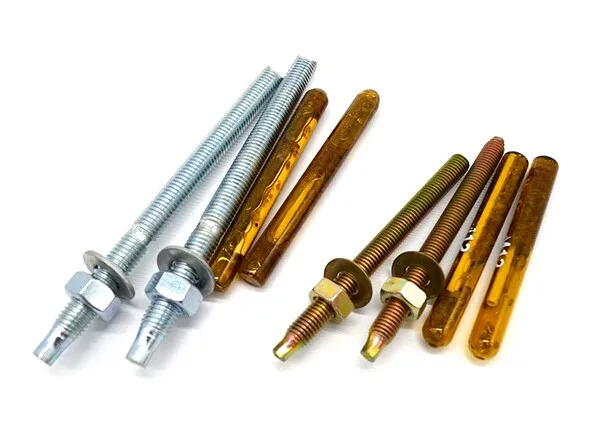

Химические анкеры

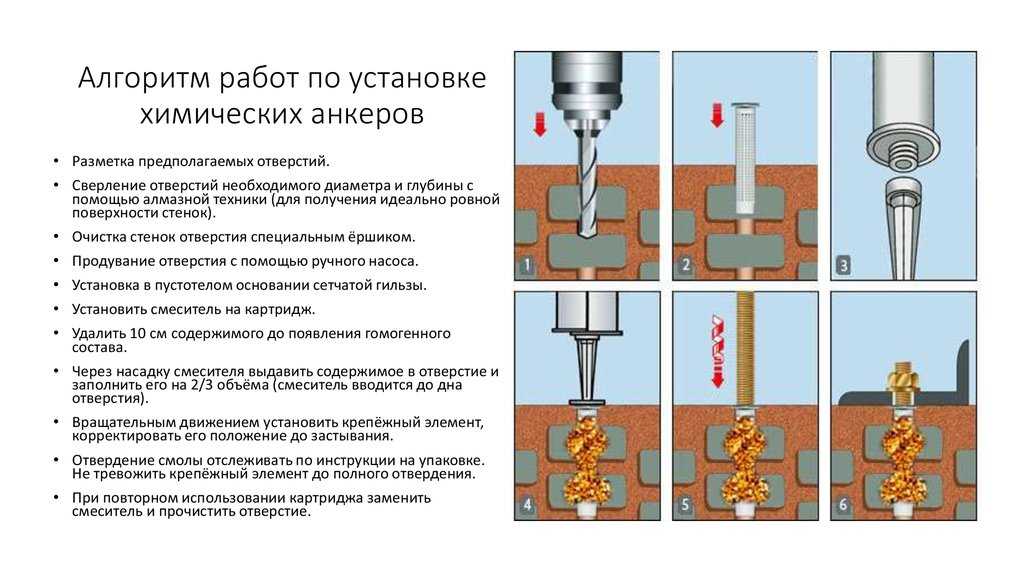

Наиболее современный тип — химические анкеры (другое название — клеящиеся), способные обеспечить предельно надежное крепление. Фактически это просто набор, включающий традиционную шпильку и клеящее вещество. Для того чтобы использовать химический анкер, необходимо заранее создать отверстие, прочистить его и заполнить клеем. Затем внутрь вставить шпильку. Уже вскоре происходит застывание, обеспечивающее фиксацию. Единственный минус — необходимо подождать какое-то время, пока клей «схватится». Обратите внимание -химический анкер не подойдет для ситуаций, когда крепеж будет использоваться сразу же.

Монтаж и демонтаж: общие правила

Чтобы анкер идеально выполнял свои функции, его нужно грамотно монтировать.

Нужно правильно подобрать сверло, сообразное размерам анкера. Не обязательно, чтобы оно было более толстым, поскольку при использовании дрели или перфоратора отверстие всегда получается чуть большим (из-за вибрации инструмента).
Важно не ошибиться в плане глубины (ошибка может понизить надежность крепления).
Прежде чем загонять анкер, отверстие нужно очистить (убрать крошку и пыль) при помощи компрессора или обычного пылесоса.

В отдельных случаях возникает необходимость в извлечении крепежного элемента. Сделать это непросто, но вполне возможно. Потребуются такие инструменты, как зубило, молоток и плоскогубцы. В первую очередь нужно открутить шпильку так, чтобы она более не держала гильзу. Алгоритм может меняться в зависимости от типа анкера. Иногда возможно просто вывернуть болт, в других — ослабить гайку. После «освобождения» гильзы ее можно демонтировать. Не всегда есть возможность сходу сделать это при помощи обычных плоскогубцев — может потребоваться предварительно чуть разрушить материал вокруг отверстия (подставьте зубило возле гильзы и сделайте канавку в сантиметр глубиной).

В нашей компании можно купить анкеры оптом от прямого производителя. В каталоге представлены метизы всех типов и размеров.

Анкерный болт – особенности разных видов, как правильно выбрать, крепить и доставать?

Ни одно строительство, ремонтные или другие работы не обходятся без применения крепежных изделий. Одним из них является анкерный болт. Его крепят в несущем основании и используют для удержания какой-либо конструкции. Стоит узнать, каким бывает этот крепеж и как осуществляется монтаж с его помощью.

Что такое анкерный болт?

Строительство, как и другая сфера человеческой деятельности постоянно развивается. В нем появляются новые технологии возведения зданий, реконструкции и реставрации, требующие применения соответствующих крепежных элементов. Производители тоже шагают в ногу со временем, не стоят на месте и вот на свет появился анкер-болт, который не только способен самостоятельно закрепиться в основании, но и выдержать нагрузку конструкции в тонну и более Анкеры могут иметь самую разную длину и диаметр, изготавливаться из нержавеющей стали, алюминия, латуни.

Для чего нужны анкерные болты?

Этот крепежный элемент широко используется в самых разных сферах строительства. С его помощью решают узкие специфические задачи. Анкерные болты для крепления конструкций и оборудования незаменимы там, где используются тяжеловесные строения, а сила направлена на вырывание из стены. Такая оснастка позволяет закрепить цепь или веревку между соседними элементами строения, повесить какое-либо оборудование на стену. Соединение двух различных материалов – бетона и дерева, например, неподвластно привычным гвоздям и саморезам, а анкер отлично справляется с этой задачей.

Конструкция анкерных болтов

Крепежный элемент состоит из двух основных частей. Не распорная часть не участвует в закреплении, а вот распорная или рабочая способна изменять свои параметры для наилучшего сцепления с материалом. Анкерные болты для кирпича будут отличаться от своих собратьев, используемых для работ по газо- и пенобетону, металлу или дереву. Для фиксации оконных рам применяют рамный анкерный болт, а вот изделия из древесины лучше присоединять крепежом с регулируемой высотой. Для предметов особой важности применяется двухраспорный болт, отличающийся большой площадью прилегания к основе.

Клиновой анкерный болт

Этот тип используется при работе с полнотелыми материалами, сжатым, растянутым бетоном. Клиновой анкер имеет вид шпильки, рабочая часть которой заточена под конус. Такая конструкция гарантирует надежное крепление элементов даже с большим размером и весом. Анкер-клин широко применяется в быту, когда на поверхности бетонных или кирпичных стен или потолка требуется закрепить какой-либо массивный предмет, например, шкаф или тяжелую люстру. Такой болт делают из оцинкованной стали, которая придает ему еще большую прочность и надежность.

Втулочный анкерный болт

Это крепежное изделие имеет вид металлической втулки, покрытой насечками в средней части. Один из концов разрезан. Внутри размещается стержень, который с одной стороны имеет вид распорного конуса, а с другой покрыт резьбой и увенчан гайкой и шайбой. Втулочный анкер закрепляется трением и применяется при монтаже лестничных пролетов, поручней, ворот, консолей, кабельных каналов. Его нередко используют для сквозного монтажа, где преобладают узкие пространства, затрудняющие привычные работы. Анкерный болт облегчает монтаж и трудозатраты при установке конструкций.

Цанговый анкерный болт

Этот тип являет собой усовершенствованный втулочный фиксатор, наделенный более сложными конструктивными особенностями. Цанговый анкер обладает продольными разрезами на разжимной гильзе. При монтаже и действии распорного элемента над телом крепежа приподнимаются четыре лепестка, тем самым увеличивая диаметр поперечного сечения. Такая возможность изменять форму рабочей поверхности и обеспечивает качественное сцепление, но в отличие от клинового анкерного болта цанговый уменьшает напряжение в зоне контакта с материалом.

Используется в полом кирпиче и легких разновидностях бетона, но сложная конструкция существенно повышает стоимость изделия, поэтому особым спросом этот вариант не пользуется, разве что в строительстве с привлечением больших инвестиций. Основная область применения – скрытый монтаж в цельных базовых конструкциях. Выполняют такие крепежи из нержавеющей и углеродистой стали.

Забивной анкерный болт

Это простой и часто используемый в строительстве крепеж. Забивной анкер имеет распорную втулку, внутренняя поверхность которой представлена конусом с разрезами. Внутри гильзы прячется клин, который при ударе передвигается внутри полости и распирает втулку. Такие крепежные устройства используются при работах с бетонными конструкциями и цельным кирпичом, а также везде, где создаются высокие распорные усилия. Надежно зафиксировав распорную втулку, рабочий извлекает из нее ударный инструмент и вкручивает шпильку, на которую впоследствии и навешивает фиксируемый предмет.

Виды анкерных болтов

Существуют самые разные виды анкерных болтов, различающиеся по материалу изготовления, конструктивному исполнению, типу обрабатываемых поверхностей. Анкерный болт распорный может быть универсальным, а может предназначаться для решения конкретных специализированных задач:

Фундаментный болт, имеющий вид прута с резьбой на одном конце, скрепляет прочные, не хрупкие и не эластичные основания.
Болт Молли создан для работ с пустотелыми конструкциями. Его используют для сцепления изделий из гипсокартона, древесноволокнистых плит, пустотных блоков и пустотелых кирпичей.

Различен и вес анкерных болтов, что определяется материалом изготовления. Условно они делятся на малые, средние и крупные. При покупке изделий оптом вес указывается в килограммах за 1000 шт. Чтобы определиться с видом крепежа, необходимо знать его характеристики и разбираться в областях, где применяют то или иное приспособление.

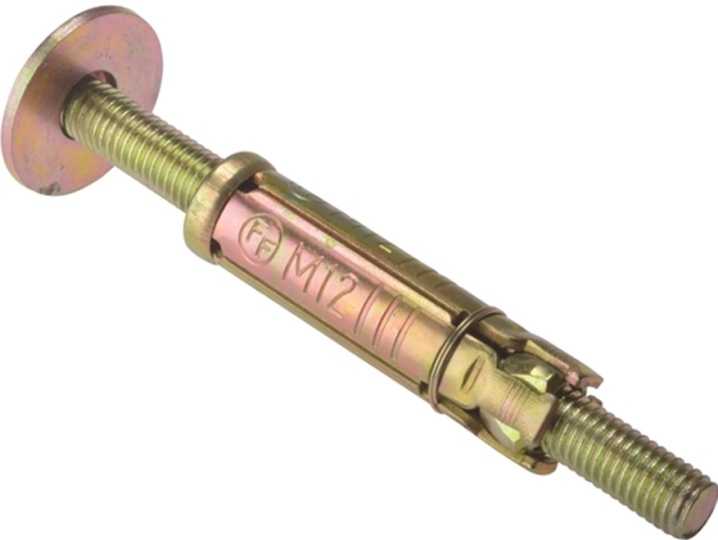

Анкерный болт с гайкой

Простой по своей конструкции крепежный элемент, в комплект которого входит резьбовая шпилька с заточенным под конус нижним концом, распорная втулка, имеющая продольные боковые прорези, и гайка, обеспечивающая фиксацию изделия в посадочном отверстии. Анкер с гайкой помещают в предварительно просверленное отверстие, размер которого соответствует поперечному срезу распорной втулки. Закручивая гайку, рабочий приводит в движение резьбовой элемент – он начинает втягиваться в полость распорной втулки, разжимая ее своим конусообразным наконечником.

Благодаря увеличению диаметра распорной втулки крепеж надежно фиксируется в посадочном отверстии. Гайками оснащают самые разные анкерные болты, различающиеся по длине, диаметру, другим характеристикам. Самое главное – знать, где их использовать, ведь они подходят только для работ с материалами, обладающими плотной внутренней текстурой – тонкими бетонными перегородками, природным камнем, полнотелым кирпичом и так далее.

Анкерный болт с крюком

Если требуется повесить на стену торшер, прикрепить нагревательное устройство или любой другой элемент, который без труда можно будет снять, а потом повесить обратно, то без анкера с крюком не обойтись. У этого приспособления на конце имеется зацеп, который как раз и определяет характер монтажных работ. Анкер с крюком тоже оборудован гайкой, располагающейся непосредственно под загнутой частью крепежа. Она обеспечивает разжимание распорной втулки и надежно фиксирует на стене или любой другой поверхности нужный предмет или бытовую технику.

Анкерный болт с кольцом

Нетрудно догадаться, что у такого крепежа на конце расположен не крюк, а замкнутое кольцо. В случае, когда необходимо зафиксировать какой-то трос, цепь, кабель, веревку или канат, выручит анкерный болт такого типа. Он же позволит навесить какой-либо предмет к потолочной конструкции, например, люстру. Анкер с кольцом нередко используют в паре с карабином. В строительстве такой крепеж применяется для сцепления лесов со стенами возводимого здания. Растяжки, элементы коммуникаций и электрических систем – все они требуют применения анкерного болта с кольцом.

Как выбрать анкерные болты?

Вот критерии, по которым следует делать свой выбор:

Размер анкерного болта. Необходимо обратить внимание на общий диаметр крепежа и диаметр внутренней шпильки, оценке подлежит и общая длина изделия.
Максимальная нагрузка, которую выдерживает анкер-болт. Речь идет о силе, при которой изделие вырывается из материала. Зная нагрузку, которую предстоит выдерживать крепежу, необходимо соизмерить ее с максимальной. Специалисты рекомендуют соблюдать следующее правило: реальная нагрузка не должна превышать 35% от предельной.
Материал изготовления изделия. К примеру, в местах с повышенной влажностью можно использовать болты только из нержавеющей стали.
Нагрузка на срез. Она перпендикулярна осевой нагрузке на вырыв.
Тип крепления. Его определяют в зависимости от того, что и куда планируется крепить.
Тип монтажа. Он может быть односторонним и сквозным. Если планируется пробивать материал насквозь, то лучше выбрать разжимной анкерный болт.

Маркировка анкерных болтов

Каждое изделие соответствующим образом маркируется. Непосвященного человека буквенные и цифровые обозначения могут сбить с толку, а вот знающему они помогут с выбором. Анкерный болт для бетона с маркировкой М10 12/45х100 расшифровывается так:

М10 – это диаметр резьбы.
12 указывает на то, каким диаметром должно обладать сверло для проделывания отверстия.
45 олицетворяет максимальную толщину фиксируемого материала.
100 показывает, на какую минимальную глубину следует сделать отверстие в обрабатываемом материале.

Как крепить анкерный болт?

Неважно, планируется ли использовать анкерный болт по бетону или другому материалу, соблюдают следующую последовательность действий:

Подбирают сверло и сверлят в обрабатываемой поверхности отверстие, диаметр которого должен соответствовать параметрам распорной втулки крепежного элемента.
Установка анкерных болтов предусматривает тщательное очищение отверстия от пыли, грязи и кусочков обломившегося материала. Это можно сделать пылесосом, грушей или простым ершиком.
Вставить крепеж в полость и слегка забить молотком. Распорная втулка должна плотно сидеть в посадочном отверстии, иначе монтаж будет выполнен некачественно.
Разжать распорную втулку, начав затягивать резьбовой элемент.

Как вытащить анкерный болт из стены?

Самый простой способ – попробовать расшатать анкер, выполняя круговые движения. Если известно, что проделанное в стене отверстие имеет запас, то путем проталкивания конусной части глубоко внутрь можно легко извлечь болт из вертикальной поверхности. Тем, кто интересуется, как вытащить анкерный болт, если предыдущие два способа не сработали, можно рекомендовать рассверлить резьбовое соединение гайки со шпилькой, а затем вбить ее поглубже, чтобы она перестала распирать обойму. Это позволит легко вытащить последнюю из стены, а после и сам болт.

Что такое анкерный болт и его применение

В различного рода строительных работах достаточно часто возникает необходимость закрепления различных конструкций к основанию.

Будь то навес водонагревателя в ванной комнате или крепление силовых кабелей к стене, или установка опор на бетонное основание – везде для прочного крепления применяются анкерные болты. За счет расширяющейся внутренней части они обеспечивают прочное и надежное крепление.

Классификация анкерных болтов

Существует множество типов анкерных болтов. Их размер, конструкция и материал зависят от того, где они будут применяться. Они типы анкеров применяются исключительно на твердых основаниях, таких как бетон, другие конструкции анкеров разработаны специально для прочного крепежа к пористым структурам.

Рассмотрим существующие разновидности анкеров, их строение и области применения.

Анкерный болт с шайбой. Самый простой вид анкерного болта, состоящий из гайки с конусом на конце и металлической муфты с отверстиями. При завинчивании гайки, конус втягивается в муфту и расширяет ее. Подходит для крепления в бетон, плотный кирпич и строительный камень.

Минусом данного анкера является необходимость перед его установкой пропустить анкер сквозь отверстие в конструкции и вместе с ней проводить затяжку анкера.

Анкерныйболт с гайкой. По конструкции не отличается от болта с шайбой, но на вершине в качестве затягивающего элемента у него имеется гайка. Один из самых распространенных анкеров и подходит для крепления оборудования и конструкций к бетону, полнотелому кирпичу, граниту, железобетону.

Наличие гайки позволяет сначала закрепить анкер в основании, затем отвинтить гайку, навесить необходимую конструкцию и снова закрутить гайку.

Анкерный болт с крюком. Имеет ту же конструкцию из болта с конусом на конце, расширяющейся трубки с отверстиями и гайки. Однако вершина анкера выполнена в виде крюка. Применяется для крепления люстр, водонагревателей и других конструкций, которые необходимо иногда снимать.

Анкерный болт с кольцом. Отличие его от предыдущего болта в том что на вершине винта расположено замкнутое кольцо. Незаменимы при креплении тросов, подвесных конструкций. Наличие кольца исключает вероятность того, что например трос или веревка внезапно соскользнут.

Ударный или распорный анкерный болт. Состоит из металлической муфты с резьбой под гайку на ее вершине, гвоздя, который и расширяет ламели, гайки для монтажа требуемой конструкции. Крепить подобные болты в пористые конструкции нежелательно.

Чаще всего применяется в бытовых целях. Отличается тем, что закрепить подобный анкер можно довольно быстро.

Двухраспорный болт. Усовершенствованный вариант анкера с гайкой. Используется в креплении оборудования, машин, рам, ограждений. Состоит из стержня с конусом на конце, двух муфт, шайбы и гайки.

За счет наличия двух муфт, расклинивание происходит в двух местах, что обеспечивает более прочное и надежное крепление. Подходит для крепления на бетон, полнотелый кирпич и камень.

Анкер клиновой. Еще одна разновидность анкера с гайкой. Особенность конструкции в короткой металлической муфте, которая расположена ближе к концу шпильки. Подходит в креплении конструкций к бетону, железобетону, камню труб, подвесных потолков, консолей.

Четырехсегментный анкер. Является универсальным анкером, способным выдерживать большие нагрузки и применяться в креплении конструкций как в твердые материалы, так и в пористые. Особенностью конструкции являются 4 независимых сегмента.

По мере закручивания гайки внутри происходит перемещение четырехгранного распорного элемента вниз, независимые сегменты расширяются, обеспечивая плотное крепление. Кроме того, наконечник анкера выполнен в виде четырех отдельных лепестков, которые так же расходятся и закрепляются в отверстии.

Поскольку ввинчивающаяся часть не поставляется в комплекте с данным типом анкера, то это позволяет использовать болты с различного рода навершиями – кольцом, крюком, гайкой, шайбой.

Забивной анкер. Представляет собой небольшой цилиндр с распорной зоной на конце. Внешняя сторона подобного анкера имеет большое количество насечек, что не позволяет ему прокручиваться внутри материала.

При его применении следует учитывать, что демонтаж этого типа анкера невозможен. Его разновидность — латунный анкер используется для крепления в непрочных материалах вроде пенобетона, старого бетона.

Винтовые анкера. Разновидностей этого типа анкеров имеется довольно много. И в зависимости от конструкции области применения весьма различаются.

Установка анкерного болта

Процесс установки анкерных болтов происходит по одной схеме.

В основании сверлится отверстие. В зависимости от характеристик анкера важно правильно подобрать сверло.
Отверстие очищается от пыли. Для этих целей можно использовать пылесос.
Вставляете анкер в отверстие и забиваете его. При этом анкер не должен входить в него ни слишком свободно ни слишком тяжело.
Затягиваем гайку и производим окончательный монтаж конструкции.

При выборе анкера стоит учитывать и материал, к которому будет крепиться конструкция, и тип конструкции, и нагрузка, которая будет приложена к анкеру.

Поскольку анкера изготавливаются из различных материалов, то следует учитывать и то, в каких условиях анкер будет использоваться – при повышенных влажности или температуре стоит подбирать анкера из подходящих металлов, устойчивых к коррозии и температурным нагрузкам.

Поделитесь статьёй в социальных сетях:

Анкерный болт – особенности разных видов, как правильно выбрать, крепить и доставать?

Соединительные элементы, передающие на бетон нагрузки и поперечные силы.

Соединение колонны с фундаментом[1]

Анкерные болты

используются для соединения структурных и неструктурных элементов к конкретный.[2] Соединение может быть выполнено с помощью множества различных компонентов: анкерных болтов (также называемых крепежными элементами), стальных пластин или ребер жесткости. Анкерные болты переносят разные виды нагрузок: силы натяжения и поперечные силы.[3]

Связь между элементами конструкции можно представить как стальные колонны прикреплен к железобетонный фундамент.[4] Распространенным случаем присоединения неструктурного элемента к конструктивному является соединение между фасадная система и железобетонная стена.[5]

Что такое анкерный болт?

Для чего нужны анкерные болты?

Содержание

1 Типы 1.1 На месте
1.2 После установки 1.2.1 Механические распорные анкеры
1.2.2 Анкеры с подрезкой
1.2.3 Связанные анкеры
1.2.4 Анкерные болты
1.2.5 Пластиковые анкеры
1.2.6 Винты Tapcon
1.2.7 Пластиковые анкеры
1.2.8 Порошковые анкеры

2 Механическое поведение

2.1 Режимы отказа в напряжении

2.2 Режимы разрушения при сдвиге

2.3 Комбинированное растяжение / сдвиг

2.4 Группа якорей

2.5 Поведение при загрузке службы

2.6 Поведение при сейсмической нагрузке

2.7 Исключительное поведение при нагрузках

3 Дизайн

4 Смотрите также

5 Рекомендации

Конструкция анкерных болтов

Клиновой анкерный болт

Втулочный анкерный болт

Цанговый анкерный болт

Забивной анкерный болт

Типы

Тип анкера[1]

На месте

Монтируемый анкерный болт
Самая простая и самая прочная форма анкерного болта — это монолитный болт с заделанным концом, состоящим из стандартного болта с шестигранной головкой и шайбой, 90-образного изгиба или какого-либо кованого или сварного фланца (см. Также Сварка шпилек). Последние используются в бетонно-стальных композитных конструкциях в качестве соединителей, работающих на сдвиг.[6]Другое использование включает в себя анкерные станки к бетонным полам.[7] и зданий к их бетонному фундаменту. Различные обычно одноразовые вспомогательные средства, в основном из пластика, производятся для закрепления и выравнивания монолитных анкеров перед укладкой бетона. Более того, их позиция также должна быть согласована с подкрепление макет.[3] Можно выделить разные типы монолитных анкеров:[3]

Подъемные вставки: используются для подъемных операций на плоскости или предварительно напряженные ж / б балки. Вставка может быть стержнем с резьбой. Смотрите также Болт (лазание).
Анкерные каналы: используются в соединения сборного железобетона.[8] Канал может быть горячекатаный или холодногнутый стальной профиль в котором размещен винт Т-образной формы для передачи нагрузки на основной материал.
Шпилька с головкой: состоит из стальной пластины с приваренными шпильками (см. Также Стержень с резьбой).
Резьбовые втулки: состоят из трубы с внутренней резьбой, которая закреплена обратно в бетон.

Для всех типов монолитных анкеров механизмом передачи нагрузки является механическая блокировка,[3] то есть закладная часть анкеров в бетонных переходах и приложенная нагрузка (осевая или сдвигающая) через давление подшипника в зоне контакта. В условиях отказа уровень давления в подшипнике может быть более чем в 10 раз выше прочность бетона на сжатие, если передается чистая сила натяжения.[3]Анкеры монолитного типа также используются в кладке, помещаются в стыки мокрого раствора во время кладки кирпича и литых блоков (CMU).

После установки

Установленные анкеры могут быть установлены в любом месте затвердевшего бетона после бурения.[3] Различие проводится по принципу действия.

Механические распорные анкеры

Якорь клиновой
Механизм передачи силы основан на трение механическая блокировка обеспечивается усилиями расширения. Далее их можно разделить на две категории:[3]

с контролем крутящего момента: анкер вставляется в отверстие и фиксируется приложением заданного крутящего момента к головке болта или гайке с Гаечный ключ. Конкретная подкатегория этого якоря называется клиновой тип
. Как показано на рисунке, затягивание болта приводит к тому, что клин вдавливается во втулку, которая расширяет ее и заставляет сжиматься относительно материала, к которому он крепится.
с регулируемым смещением: обычно состоят из расширительной втулки и конической расширительной заглушки, при этом втулка имеет внутреннюю резьбу для приема резьбового элемента.

Анкеры с подрезкой

Механизм передачи усилия основан на механической блокировке. Специальная операция сверления позволяет создать поверхность контакта между головкой анкера и стенкой отверстия, на которой происходит обмен опорными напряжениями.

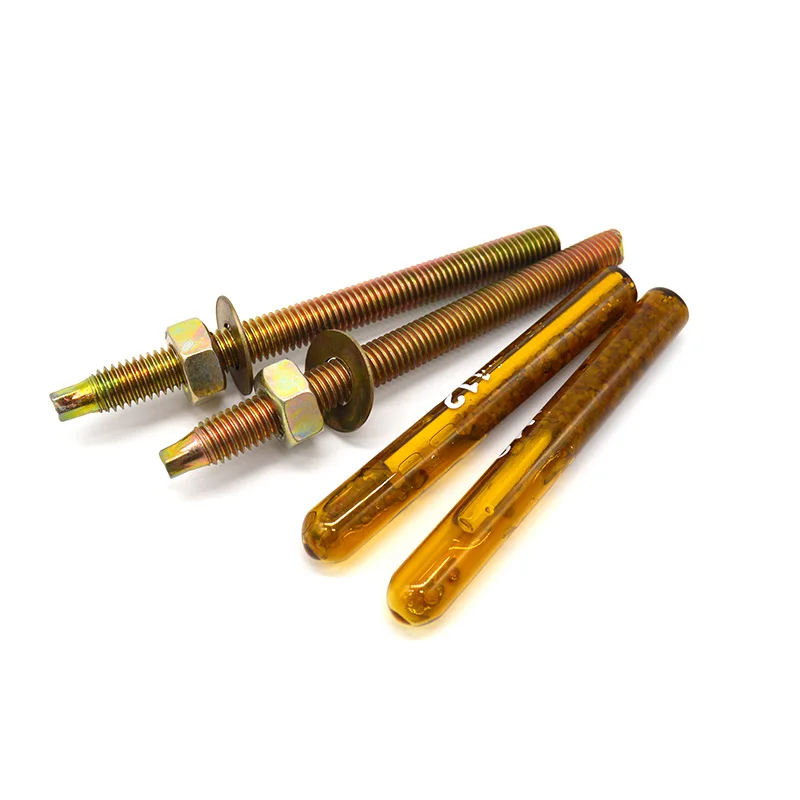

Связанные анкеры

Механизм передачи силы основан на напряжениях связи, создаваемых связующими органическими материалами. Обе Ребристые стержни и шпильки с резьбой можно использовать, и изменение локального механизма связи может быть оценено экспериментально. В ребристых стержнях сопротивление в основном обусловлено сдвигом бетона между ребрами жесткости, тогда как у стержней с резьбой преобладает трение (см. Также Анкеровка в железобетоне).[9] Связанные анкеры также называют клеевые анкеры

[10] или же
химические анкеры
. Анкерный материал представляет собой клей (также называемый
ступка
[3]) обычно состоящий из эпоксидная смола, полиэстер, или же винилэфир смолы.[1] Характеристики анкеров этого типа с точки зрения «несущей способности», особенно при растягивающих нагрузках, строго зависят от условий очистки отверстия. Результаты экспериментов[3] показал, что снижение емкости составляет до 60%. То же самое относится и к состоянию влажности бетона, для влажного бетона уменьшение составляет 20% при использовании полиэфирной смолы. Другие проблемы представлены поведением при высоких температурах. [11] и ползучий ответ.[12]

Анкерные болты

Механизм передачи силы винтовой анкер основан на концентрированном обмене давлением между винтом и бетоном через поля.

Пластиковые анкеры

Смотрите также: вилка

Винты Tapcon

Винты Tapcon — популярный анкер, обозначающий саморезы

(самонарезающий) саморез по бетону. Винты большего диаметра называются LDT. Для этого типа крепежа требуется предварительно просверленное отверстие — с помощью сверла Tapcon — и затем его вкручивают в отверстие с помощью стандартного шестигранника или бит Филлипса. Эти винты часто бывают синими, белыми или нержавеющими.[13] Они также доступны в версиях для использования на море или в условиях высоких нагрузок.

Пластиковые анкеры

Смотрите также: вилка

Их механизм передачи усилия аналогичен механическим распорным анкерам. К винту, вставленному в пластмассовую втулку, прилагается крутящий момент. При приложении крутящего момента пластик расширяет втулку по сторонам отверстия, действуя как сила расширения.

Порошковые анкеры

Смотрите также: Инструмент с пороховым приводом

Они действуют, передавая силы через механическую блокировку. Эта технология крепления используется при соединении стали со сталью, например, для соединения холодногнутых профилей. Винт вставляется в основной материал через газовый пистолет. Энергия движения обычно обеспечивается за счет сжигания горючего пороха.[14] Вставка застежки вызывает пластическую деформацию основного материала, в котором находится головка застежки, в которой происходит передача усилия.

Виды анкерных болтов

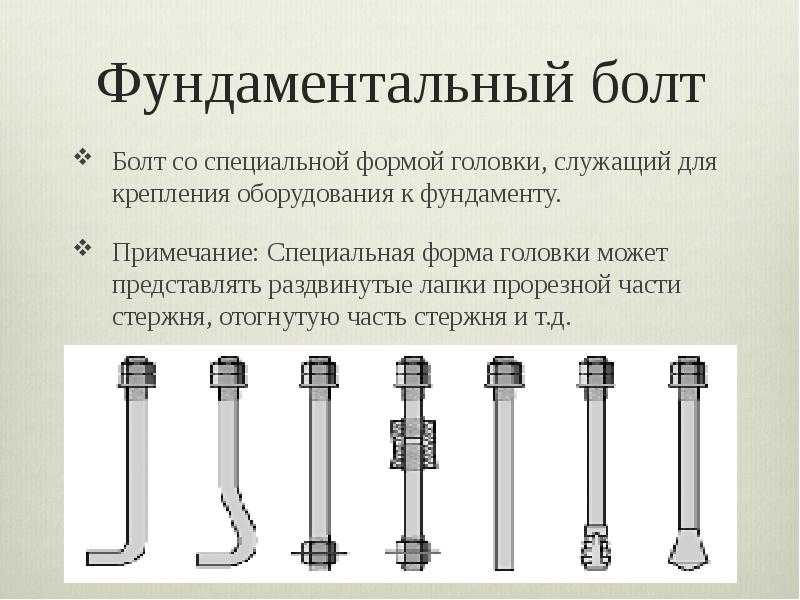

Фундаментный болт
, имеющий вид прута с резьбой на одном конце, скрепляет прочные, не хрупкие и не эластичные основания.

Болт Молли
создан для работ с пустотелыми конструкциями. Его используют для сцепления изделий из гипсокартона, древесноволокнистых плит, пустотных блоков и пустотелых кирпичей.

Анкерный болт с гайкой

Анкерный болт с крюком

Анкерный болт с кольцом

Как выбрать анкерные болты?

Вот критерии, по которым следует делать свой выбор:

Размер анкерного болта
. Необходимо обратить внимание на общий диаметр крепежа и диаметр внутренней шпильки, оценке подлежит и общая длина изделия.
Максимальная нагрузка
, которую выдерживает анкер-болт. Речь идет о силе, при которой изделие вырывается из материала. Зная нагрузку, которую предстоит выдерживать крепежу, необходимо соизмерить ее с максимальной. Специалисты рекомендуют соблюдать следующее правило: реальная нагрузка не должна превышать 35% от предельной.
Материал изготовления изделия
. К примеру, в местах с повышенной влажностью можно использовать болты только из нержавеющей стали.
Нагрузка на срез
. Она перпендикулярна осевой нагрузке на вырыв.
Тип крепления
. Его определяют в зависимости от того, что и куда планируется крепить.
Тип монтажа
. Он может быть односторонним и сквозным. Если планируется пробивать материал насквозь, то лучше выбрать разжимной анкерный болт.

Маркировка анкерных болтов

М10
– это диаметр резьбы.
12
указывает на то, каким диаметром должно обладать сверло для проделывания отверстия.
45
олицетворяет максимальную толщину фиксируемого материала.
100
показывает, на какую минимальную глубину следует сделать отверстие в обрабатываемом материале.

Механическое поведение

Режимы отказа в напряжении

Анкеры при растяжении могут выйти из строя по-разному:[3]

Разрушение стали: слабая часть соединения представлена стержнем. Разрушение соответствует разрыву стали при растяжении, как в случае испытание на растяжение. В этом случае бетонная основа может быть неповрежденной.
Вытягивание: анкер вытаскивается из просверленного отверстия, частично повреждая окружающий бетон. Когда бетон поврежден, разрушение также обозначается как протаскивание
.
Бетонный конус: по достижении несущей способности образуется конус. Разрушение определяется ростом трещин в бетоне.[15] Этот вид сбоя типичен при испытании на отрыв. [16][17]
Разрушение при раскалывании: разрушение характеризуется трещиной раскола, которая разделяет основной материал на две части. Этот вид разрушения происходит, когда размеры бетонного элемента ограничены или анкер установлен близко к краю.
Разрушение в результате прорыва: разрушение характеризуется боковым растрескиванием бетона вблизи головки анкера. Разрушение такого рода происходит в случае анкеров (преимущественно монолитных), установленных у края бетонного элемента.

При проверке конструкции под конечное предельное состояние, коды предписывают проверять все возможные механизмы отказа.[18]

Разрушение стали[1]
Разрушение бетонного конуса[1]
Отказ вытягивания[1]
Отказ сквозного соединения[1]
Отказ продувки[1]
Ошибка разделения

Режимы разрушения при сдвиге

Анкеры могут выйти из строя по-разному при нагрузке на сдвиг:[3]

Разрушение стали: стержень достигает предельной текучести, после чего происходит разрушение после развития больших деформаций.
Кромка бетона: образуется полуконическая поверхность излома от точки опоры до свободной поверхности. Этот тип разрушения возникает для анкера вблизи края бетонного элемента.
Выдавливание: полуконическая поверхность разрушения характеризует разрушение. Механизм выталкивания для забивных анкеров обычно имеет очень короткие, коренастые шпильки
.[19] Шпильки, как правило, настолько короткие и жесткие, что под воздействием прямой поперечной нагрузки изгибаются, вызывая одновременное раздавливание перед шипом и образование воронки из бетона позади.

Разрушение бетонной кромки[1]
Pry-Out отказ[1]

Комбинированное растяжение / сдвиг

При одновременном приложении к анкеру растягивающей и поперечной нагрузки разрушение происходит раньше (при меньшей несущей способности) по сравнению с несвязанным корпусом. В текущих проектных кодах предполагается линейная область взаимодействия.[20]

Группа якорей

Группа из двух анкеров с перекрытием бетонных конусов[21]
Для увеличения несущей способности анкеры собираются в группу, кроме того, это позволяет также организовать соединение, сопротивляющееся изгибающему моменту. Для растягивающей и поперечной нагрузки на механическое поведение заметно влияет (i) расстояние между анкерами и (ii) возможная разница в прилагаемых силах.[22]

Поведение при загрузке службы

Под служебные нагрузки (растяжение и сдвиг) смещение анкера должно быть ограничено. Характеристики анкера (несущая способность и характерные перемещения) при различных условиях нагружения оцениваются экспериментально, после чего орган технической оценки выдает официальный документ.[23] На этапе проектирования смещение, возникающее при характерных воздействиях, не должно быть больше допустимого смещения, указанного в техническом документе.

Поведение при сейсмической нагрузке

Под сейсмические нагрузки и существует вероятность того, что анкер будет временно (i) установлен в трещине и (ii) подвергнут инерционные нагрузки пропорциональна как массе, так и ускорению прикрепленного элемента (вторичная структура

) к основному материалу (
первичная структура
). [2] Условия нагрузки в этом случае можно резюмировать следующим образом:

Пульсирующая осевая нагрузка: сила, согласованная с осью анкера, положительная в случае выдергивания и нулевая в случае вдавливания.
Обратная нагрузка сдвига (также называемая «альтернативным сдвигом»): сила, перпендикулярная оси анкера, положительная или отрицательная в зависимости от условного знака.
Циклическая трещина (также называемая «движение трещины»): первичная структура RC подвергается серьезному повреждению.[24] (т. е. растрескивание), и наиболее неблагоприятный случай для характеристик анкера — это когда плоскость трещины содержит ось анкера, а анкер нагружен положительной осевой силой (постоянной во время циклов трещин).[3]

Исключительное поведение при нагрузках

Исключительные нагрузки отличаются от обычных статических нагрузок своим временем нарастания. Ударная нагрузка связана с высокими скоростями смещения. Что касается соединений стали с бетоном, некоторые примеры включают столкновение транспортного средства с препятствиями, соединенными с бетонным основанием, и взрывы. Помимо этих чрезвычайных нагрузок, структурные соединения подвергаются сейсмическим воздействиям, которые необходимо тщательно обрабатывать с помощью динамического подхода. Например, время подъема при сейсмическом вырыве якоря может составлять 0,03 секунды. Напротив, в квазистатическом испытании 100 секунд можно принять как интервал времени для достижения пиковой нагрузки. Относительно режима разрушения бетонного основания: разрушающие нагрузки бетонного конуса возрастают с повышением скорости нагружения по сравнению со статической.[25]

Как крепить анкерный болт?

Подбирают сверло и сверлят в обрабатываемой поверхности отверстие, диаметр которого должен соответствовать параметрам распорной втулки крепежного элемента.
Установка анкерных болтов предусматривает тщательное очищение отверстия от пыли, грязи и кусочков обломившегося материала. Это можно сделать пылесосом, грушей или простым ершиком.
Вставить крепеж в полость и слегка забить молотком. Распорная втулка должна плотно сидеть в посадочном отверстии, иначе монтаж будет выполнен некачественно.
Разжать распорную втулку, начав затягивать резьбовой элемент.

Как вытащить анкерный болт из стены?

Установка анкерных болтов в фундамент

Содержание

Фундаментные анкерные болты: назначение, виды и монтаж.
Установка анкерных болтов в фундамент.
Материалы для изготовления анкерных болтов.
Фундаментные болты.
Назначение крепежа.
Виды анкерных болтов для фундамента.
Установка фундаментных болтов.
Классификация анкерных болтов.
Установка анкерных болтов в фундамент.

Фундаментные анкерные болты: назначение, виды и монтаж.

По назначению и особенностям конструкции различают несколько типов конструкций :

Составные. Их производят из двух частей, соединяемых с помощью муфты. Нижняя часть после установки находится в бетоне, а верхняя вкручивается в муфту.
Изогнутые. Нижняя часть таких анкеров изготавливается в виде крюка. Эти конструкции монтируют в специальные колодцы или железобетонные основания, которые затем заливаются бетонной смесью.
Прямые. Фундамент устанавливается в готовые бетонные основания. Для закрепления прямого фундаментного анкера в бетоне делается отверстие необходимого диаметра, для крепления понадобится эпоксидный или силоксановый гель.
С анкерной плитой. Устанавливается перед бетонной заливкой, нижняя часть состоит из металлической пластины, которую крепят с помощью резьбового соединения или сварки.
С коническим концом. Элемент устанавливается в уже готовый фундамент. Его используют для крепления мебели, бойлеров и т.д. Крепеж надежно фиксируется с помощью разжимной цанги, которая расклинивается и надежно удерживает конструкцию.
Съемные. Эти крепежные изделия состоят их нижней обоймы, которая монтируется в фундамент, и шпильки с резьбой, устанавливаемой после бетонирования.

Типы и конструкция фундаментных болтов.

Установка анкерных болтов в фундамент.

Установка анкерных болтов бетонировании.

В фундаменте анкерные болты держатся за счет трения, упора и склеивания. Трение обеспечивают нагрузки, которые оказываются на крепежное изделие и передаются на фундамент. Упор – это нагрузки, которые анкер воспринимает и компенсирует своими силами, а склеивание – компенсация нагрузок с помощью касательных напряжений с материалом основания.

Если требуется закрепить конструкцию с высоким уровнем ассиметрии, то лучше заказать прямые болты на силоксановом или эпоксидном клею. Распорные болты применяют в областях, где возможны статические или вибрационные нагрузки. А анкеры с коническим концом советуют использовать для крепления конструкций, который подвергаются динамическим нагрузкам и не способны выдерживать сильных ударов.

Установка фундаментных анкерных болтов выполняется в несколько этапов. Вначале нужно тщательно осмотреть анкерные болты и убедиться в их исправности. Затем можно приступать к работам.

Подготовительные работы и определение мест крепления анкеров. Помните, что их ни в коем случае нельзя размещать под дверными проемами.
Установка болтов в основу фундамента. Анкер должен погружаться посередине бетонного основания.
Расстояние между анкерами должно быть в два раза больше глубины вхождения.
После того как анкеры установлены, нужно подождать, пока бетонная смесь застынет. В это время важно следить, чтобы штыри анкеров оставались в ровном вертикальном положении.
Последний этап работы – скрепление. Для этого устанавливаются металлические пластины или деревянная доска.

Некоторые виды анкеров можно устанавливать и в уже затвердевший бетон. Но в этом случае просверливается отверстие и вставляется фундаментный болт.

Материалы для изготовления анкерных болтов.

Установка анкерного болта с гайкой.

Для изготовления фундаментных анкеров используют только высокопрочные материалы. В качестве сырья выбирается сталь, в зависимости от условий применения можно приобрести крепежные изделия из морозоустойчивой стали. Крепежи подвергаются термической обработке, благодаря которой исключается возможность разрыва изделия.

Стоимость фундаментных анкерных болтов зависит от диаметра и длины изделия, а также производителя, который занимается их изготовлением. Заказывая болты, обязательно убедитесь, что изделие отвечает всем требованиям ГОСТа и техническим условиям использования. Все фундаментные анкеры проходят контроль качества.

Фундаментные анкерные болты – надежные крепежные элементы, которые качественно и длительно выдерживают большие нагрузки. Существует несколько видов этих крепежей, выбор которых зависит от назначения и условий использования.

Фундаментные болты.

Установка анкерных болтов.

Фундаментные болты для строительных работ.

При производстве строительных работ используется огромное количество различных видов крепежных элементов, выполняющих те или иные функции. Особое место занимают резьбовые стержни различной формы, получившие общее название фундаментные болты. Об устройстве этих крепежей, их видах и использовании расскажем в данной статье.

Назначение крепежа.

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Установка анкерных болтов в фундамент.

Назначение фундаментных крепежей.

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

Виды анкерных болтов для фундамента.

В настоящее время производство данного вида крепежей осуществляется в соответствии с ГОСТ 24379, который был выпущен еще в далеком 1980 году. Под тем же номером в 2012 году был выпущен современный стандарт, регламентирующий основные виды, размеры и форму анкерных болтов.

Виды анкерных болтов.

Основные виды анкерных болтов.

По указанным выше документам все анкерные болты для фундаментов изготавливаются в следующих модификациях:

Болт изогнутый в исполнении 1. 1 и 1.2 представляет собой стальной стержень, имеющий в нижней части загиб соответственно под углом 90 о или в виде нижней половины буквы Z. Минимальный диаметр крепежа составляет 16 мм, максимальный – 48. Длина стержня может варьироваться от 500 до 2500 мм и более. Для крепления тех или иных деталей к фундаменту верхняя часть стержня имеет метрическую резьбу соответствующего размера на длине стержня не менее 100 мм, на которую навинчиваются две гайки с шайбой между ними.
Болт прямой с резьбой на обоих концах изготавливается в исполнении 2.1 и 2.2. его особенностью является наличие анкерной плиты – стальной площадки прямоугольной формы с отверстием в центре, через которое свободно проходит резьбовая часть болтов анкерных. Различные модификации этого вида различаются формой и диаметром стержней, а также самих стальных квадратных шайб.
Болты в исполнении 3.1. и 3.2 наименее распространенные. Они представляют собой составные стержни, соединяемые между собой длинными втулками с внутренней резьбой соответствующего диаметра.
Анкерные болты для фундамента четвертого типа относятся к группе извлекаемых. Они имеют сложное строение, представленное прямым резьбовым стержнем и соответствующей анкерной арматурой.
Наиболее просты в изготовлении анкерные фундаментные болты пятого типа, представленные гладкими стальными стержнями с резьбовой частью.
Изделия, изготавливаемые по ГОСТ 24379 типа 6.1, 6.2 и 6.3 с полным правом можно отнести к действительно анкерным болтам в полном смысле. Они представляют собой стержни с верхней резьбовой частью, имеющие в нижней части утолщение. Для их фиксации применяют дополнительные элементы – разжимную цангу и коническую втулку. Особенностью этого вида крепежей является возможность их установки уже после заливки и затвердения бетонного фундамента.

Установка фундаментных болтов.

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1.1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
Изделия типа 1.2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.

Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Классификация анкерных болтов.

В зависимости от условий эксплуатации, различают конструктивные и расчетные болты. Конструктивные в основном применяются для крепления достаточного массивного оборудования и строительных конструкций для обеспечения устойчивости давлением собственного веса. Они обеспечивают фиксацию уже готовых изделий. Расчетные же болты берут на себя нагрузки, возникающие во время эксплуатации конструкции или оборудования.

Типы и конструкция фундаментных болтов.

За способом установки бывают болты с установкой до заливки фундамента и такие, которые устанавливаются в просверленные отверстия в готовом фундаменте или другом элементе конструкции.

В зависимости от конструкции, выделяют изогнутые болты, болты с анкерной плиткой, составные анкерные болты, съемные, прямые и болты с коническим концом. Изогнутые болты, как правило, применяются тогда, когда нет зависимости между высотой фундамента и глубиной заделки болтов. Они устанавливаются до бетонирования или монтируются в уже готовое основание. Несколько меньшей глубиной установки обладают болты с анкерной плиткой, они используются, когда от этой глубины зависит высота фундамента. Данный элемент служит исключительно для поддержания прочности конструкции, в основном ставится до бетонирования. Для установки методом поворота или надвижки нужны составные болты с анкерной плиткой. Муфту и нижнюю часть данного элемента (шпилька с плиткой) закладывают в основание на стадии бетонирования, а в муфту на всю длину резьбы ввертывается верхняя шпилька. Такой болт фиксирует оборудование и крепится до бетонирования. Для крепления тяжелого оборудования с большими динамическими нагрузками (электротехника, прокатное оборудование) лучше всего подойдут съемные болты. При их установке в фундамент нужно заложить лишь анкерную арматуру, а шпилька уже устанавливается после заливки фундамента в трубу. Для изготовления данного элемента применяют высокопрочную сталь, которая устойчива к разрывам.

Для крепления конструкции с большим уровнем асимметрии рекомендуется выбирать прямые болты на клею (эпоксидном или силоксановом), а также болты, виброзачеканенные цементно-песчаной смесью. Такие болты выдерживают большие нагрузки, их ставят в скважину, просверленную в готовом фундаменте. Распорные болты предназначены в основном для крепления конструкций и оборудования, испытывающие вибрационные и статические нагрузки. Их можно прикрепить с помощью дюбелей или разжимной тяги. Чаще всего данный материал применяется для сантехники, вентиляционных устройств, отделки и облицовки. И, наконец, болты с коническим концом используются для крепления конструкций, которые не выдерживают сильные удары или динамические нагрузки. Их можно прикрепить с помощью цементно-песчаной смеси методом вибропогружения. Данный материал устойчив к коррозии, а также прекрасно держит механическую нагрузку.

Следует знать, что анкер удерживается в фундаменте за счет трех основных рабочих принципов. Прежде всего, это трение, то есть нагрузки, которые воспринимаются анкерным болтом, передаются на материал основания посредством трения тела анкера о материал основания. Для этого нужно наличие распирающей силы, которая может создаваться за счет распора металлической цанги или пластикового дюбеля. Следующий принцип, это упор — нагрузки, которые воспринимаются анкером, компенсируются внутренними силами сопротивления материала излому, возникающими на глубине анкеровки. Также следует отметить такой принцип, как склеивание, то есть нагрузки компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Данный принцип работы характерен для клеевых анкеров, а также закладных деталей без упорных приспособлений и уширения. Большинство анкерных болтов удерживаются в материале основания посредством комбинации описанных выше принципов. Анкерное крепление, как правило, разрушается в самом слабом его месте. Различают такие виды разрушений, как вырыв, излом или пластический изгиб анкера, коррозия, плавление или выгорание анкерного болта.

Установка анкерных болтов в фундамент.

Анкерные болты рекомендуется устанавливать сразу после заливки фундамента или несущего основания, пока цемент не застыл.

В первую очередь необходимо изучить план внешних, внутренних стен и входных дверей. Фундаментные болты должны устанавливаться под внешними стенами, соответственно, анкера не нужно ставить в дверных проемах и под внутренними стенами. Далее болты можно погружать в бетон четко по центру будущей стены. Однако не утапливайте их слишком сильно, длина выступающей части должна составлять примерно 5-7 см. Анкерные болты следует располагать по всему периметру стены. Их нужно устанавливать на расстоянии примерно 40 см друг от друга, но так, чтобы они не попадали под дверные проемы. Помните, что болты обязательно должны располагаться строго вертикально, поэтому их можно выровнять с помощью уровня.

Если же Вы будете устанавливать анкерные болты в уже схватившееся основание, то в этом случае следует применить сверление. Однако стоит учитывать, что для сверления посадочного отверстия следует использовать буры или сверла соответствующего диаметра. Во время установки и застывания основания резьбу анкера можно обернуть в целлофан, чтобы избавиться от забот по очистке застывших частиц бетона на болтах. Также чтобы в процессе замерзания основания можно было избежать крена анкерного болта, рекомендуется использовать крепежное устройство, которое прикрепляется к опалубке фундамента на время застывания.

В некоторых случаях анкерный болт устанавливают до заливки фундамента. Тогда болты должны крепиться к арматуре или решетке на металлическую конструкцию, затем заливается раствор. В основном это происходит при строительстве ленточного фундамента. После застывания фундамента анкерный болт может исполнять все свои основные функции.

Рекомендация: Общая обзорная статья, из нее узнаете об установке анкерных болтов в фундамент. Болты необходимы для крепления конструкций к фундаменту. Если конструкции большие и имеют большой вес, то позаботьтесь о точной разметке и правильного без перекосов установке болтов. В противной случае вам будет сложно установить тяжелые конструкции.

Анкерные болты | BACO Enterprises Inc

Эти болты представляют собой крепежные детали, которые используются для крепления конструкции посредством стальной колонны к фундаменту. Эти болты также известны как фундаментные анкеры и L-образные болты, которые часто путают с J-образными болтами и иногда называют их J-образными болтами. В основном это постоянные компоненты, которые не требуют обновления или обслуживания и рассчитаны на срок службы конструкции, в которой они устанавливаются.

Катушка резьбы Drop-In

Def Bar

Загляните

Расширение

Защитные экраны

Tapcon большого диаметра

Гвоздь в

Рукав

Вставка из нержавеющей стали

Могу ли я получить нестандартные анкерные болты?

Baco Enterprises предлагает широкий выбор нестандартных болтов всех диапазонов и размеров! Эти болты могут быть изготовлены для удовлетворения конкретных конструктивных требований приложения, в котором они будут использоваться. Baco также предлагает широкий ассортимент бетонных болтов, включая химические анкеры и клиновые анкерные болты, а также другие конструкционные компоненты, включая распорные клиновые анкеры, анкерные болты с нестандартной головкой и деревянные болты класса A307.

Где и когда используются эти болты?

В любом здании, сооружении или сооружении используются различные типы анкеров. При определении наиболее подходящего типа анкерных болтов, а также их диаметра, длины, качества и отделки наиболее важными факторами являются материалы и конструкции, используемые при установке.

Что такое изогнутые анкерные болты?

Изогнутые анкерные болты относятся к наиболее часто используемым типам из анкерных болтов. Эти застежки получили свое название от их 90 градусов изогнутый конец и чаще всего используются для крепления основания стальных колонн к фундаменту здания. Их можно найти практически в любой стали, поддерживаемой структура.

Химические и изогнутые альтернативы болтам

Химические анкерные болты, также известные как эпоксидные или акриловые используется при строительстве металлоконструкций в качестве альтернативы обычные анкерные болты. Их можно использовать для крепления конструкции к уже залитый бетон. В таких условиях установка клиновые анкеры также могут служить решением.

Важна ли обработка анкерных болтов?

Обработка болта обычно не требуется, т. к. почему часто используются черные анкерные болты. Черные анкерные болты относятся к анкерным болтам что недоделаны. В большинстве случаев анкерные болты заключаются в конкретный. По этой причине отделка и защита от коррозии элементы не вызывают особых опасений. При необходимости доступны анкерные болты из горячеоцинкованной стали и анкерные болты из нержавеющей стали.

Каков стандартный диапазон размеров анкерных болтов?

Размеры болтов определяются длиной стержня болта и диаметром анкера. Стандартные размеры варьируются от наименьшего ¼ дюйма, которые часто используются с вставными анкерами для поддержки очень легких материалов, и до 4 дюймов в диаметре наибольшего. Анкерные болты таких больших размеров будут использоваться для особо тяжелых условий эксплуатации с высокими требованиями, таких как электростанции или особенно большие структурированные объекты, в которых должны быть закреплены тяжелые конструкции.

Как получить анкерные болты?

Baco Enterprises является поставщиком и производителем все виды болтов. Более двадцати лет мы производим гнутые анкерные болты, анкерные болты с резьбой на каждом конце и анкерные болты с шайбами или гайками, приваренными непосредственно к концу. Мы также поставляем клиновые анкеры, втулки анкеры, ответвители большого диаметра, вставные анкеры, защитные экраны, эпоксидная смола и химические анкеры, анкеры с деформирующими стержнями, клиновые болты, анкерные стержни, резьбовые стержни, резьбовые анкерные стержни и анкерные болты с головкой. Большинство анкерных болтов с головкой имеют шестигранную головку.

Как производятся анкерные болты?

Мы обслуживаем более 300 тонн круглого проката различных диаметров, длины и марки, в том числе F-15 54: марка 55 и F-15 54: сплав 105. Наш круглый прокат F1554 класса 55 также пригоден для сварки S1. После получения заказа материал режется по размеру, снимается фаска, изгибается, вырубается, сваривается, нарезается резьба и/или покрывается в соответствии со спецификациями заказа. Все анкерные болты, которые мы поставляем и производим, соответствуют или превосходят все стандарты, установленные ASTM (Американское общество по испытанию материалов).

Что нужно знать перед поиском?

При поиске анкерных болтов обязательно узнайте все необходимые характеристики анкерных болтов, включая диаметры, длины, марки и отделку, относящиеся к каждому требуемому типу анкерных болтов. Затем мы предоставим вам предложение.

Почему закупать болты у BACO Enterprises?

Одно из основных преимуществ, которое вы обнаружите при работе с нас наша способность выполнять заказы с превосходной скоростью. Принимая решение о покупке у нас как у производителя, вы получаете гарантию качества и оперативность выполнения заказа, а также экономию средств. Большинство заказов, которые мы получаем, могут быть выполнены и отправлены в места по всему Северо-Востоку и Средней Атлантике, включая Нью-Йорк, Нью-Джерси, Коннектикут, Пенсильванию, Массачусетс, Род-Айленд, Мэриленд, Делавэр, Нью-Гемпшир, Мэн, Вермонт и Вирджинию, всего за один день. У нас есть большой опыт предоставления рабочих мест в Нью-Йорке, столичном районе Нью-Йорка, в районе трех штатов и на северо-востоке США.

Анкерные болты и принадлежности для винтов

Запрос цен Свяжитесь с нами

Якоря

Нажмите на изображение, чтобы увеличить

Анкеры

выдерживают большие нагрузки и надежно удерживают важные предметы на месте и широко используются в гипсокартоне и кирпичной кладке. Большинство анкеров работают, вбивая анкер в предварительно просверленное отверстие с помощью ручного инструмента, а затем вставляя винт в отверстие. Когда винт затягивается, анкер расширяется, создавая стабильную и надежную фиксацию. Существуют также болтовые анкеры, которые состоят из крепежного винта или металлического стержня с резьбой, который вставляется непосредственно в предварительно просверленное отверстие.

Высококачественные анкерные болты и винты по конкурентоспособным ценам

Существует несколько типов анкерных болтов и аксессуаров для винтов, в том числе с резьбой и без резьбы, изготовленных из нейлона, алюминия и стали. Поскольку отказ анкера может привести к повреждению или травме, очень важно убедиться, что ваш анкерный болт и аксессуары для винтов имеют высокое качество. Также важно правильно выбрать строительный анкерный болт и тип винта для вашего применения.

Value Fasteners — производитель анкерных болтов и винтов, предлагающий высококачественные анкеры по ценам, которые экономят ваши деньги. Мы предлагаем широкий выбор промышленных анкерных болтов и крепежных изделий для удовлетворения ваших потребностей. Просмотрите наш выбор онлайн или свяжитесь с нами для получения дополнительной информации

Приобретите наш ассортимент анкерных болтов и шурупов

Наш широкий выбор промышленных анкерных болтов и крепежных изделий включает:

Шурупы по бетону : имеют наружную резьбу и нарезают собственную резьбу при использовании в бетоне, блоке или кирпиче. Варианты включают плоскую головку Philips или шестигранную шайбу с прорезями.
Двойные распорные анкеры : используются в мягкой кладке с крепежными винтами или крепежными болтами, подверженными вибрации или боковому давлению — предлагаются размеры от 1/4 до 3/4 дюйма.
Забивные анкеры : предназначены для скрытого монтажа в условиях средней и высокой нагрузки в твердых материалах, таких как камень и бетон. Опции включают нержавеющую сталь 18-8, установочный инструмент и сталь размером от 1/4-20 до 3/4-10 или от 1/4 до 3/4 дюйма.
Анкеры с распорными штифтами, цинковый желтый: обеспечивают анкеровку для средних и тяжелых условий эксплуатации в бетоне и блоках. Доступны размеры от 1/4 до 3/4 и длины от 1-1/4 до 6 дюймов.
Анкеры с молотком, грибовидная головка : состоят из трубчатого стержня с куполообразной или плоской головкой для крепления концевых стержней к сплошным бетонным, полнотелым кирпичным, блочным или каменным стенам.
Анкеры для пустотелых стен : легкие анкеры для использования в полых гипсокартонных и гипсокартонных материалах. Доступны размеры от 1/8 SHORT до 1/4, 1/4-20.
Защитные шурупы : анкеры средней прочности, которые расширяются, чтобы заполнить площадь предварительно просверленного отверстия, когда шуруп затягивается в защитный экран. Доступны размеры от 1/4 до 1/2 дюйма.
Свинцовый шуруп для дерева Анкер : цилиндрические анкеры с коническим концом и расширяющейся вершиной для легких работ в кирпиче, блоках, гипсокартоне, кирпичной кладке или бетоне. Размеры варьируются от 6-8 до 16-18.
Анкеры с крепежными винтами : имеют конический расширитель с внутренней резьбой и распорную втулку, которая надевается на расширитель. Эти анкеры герметизирующего типа обеспечивают быстрое закрепление в кирпиче, бетоне или камне. Размеры варьируются от 10-24 до 1/2-13.
Нейлоновые анкеры с молотком : легкие анкеры для использования в твердых материалах, таких как бетон, кирпич и блоки. Доступны размеры 3/16 или 1/4 дюйма.
Пластмассовый анкер : предлагаются в двух формах: конусообразные, рифленые, конические и ребристые, для анкеровки в легких условиях.
Наборы пластиковых анкеров : каждый набор содержит пластиковые анкеры, самонарезающие винты и сверло. Доступны в коническом пластиковом и ребристом пластиковом исполнении.
Установочные инструменты : у нас есть ручные инструменты для установки анкеров для пустотелых стен и анкеров с машинными винтами.
Одинарные распорные анкеры : используются в мягкой кладке с крепежными винтами или крепежными болтами, подверженными вибрации или боковому давлению. На выбор анкеры стандартной и короткой длины
Анкеры с гильзой : доступны с круглой, плоской, шестигранной и круглой головкой, а также в виде подвески на стержне. Размеры варьируются от 1/4 до 3/4 дюйма.
Анкеры с разрезным приводом : цельные стальные анкеры с двумя срезанными или «разделенными» половинками в основании, которые предварительно расширены до определенного размера. Доступны модели с плоской головкой, чашеобразной головкой и головкой с проволочной стяжкой.
Т-образные анкеры : стальные крепежные детали из четырех частей, для которых требуются отверстия меньшего размера, чем для болтов с защелкой. Предназначены для использования в потолках, полых стенах, стали, бетоне или дереве и доступны в размерах от 1/4 до 3/8 дюйма.
Зажимные болты : состоят из крепежного винта и пружинной защелки, которая откидывается назад, вставляется в предварительно просверленное отверстие и открывается с другой стороны. Доступны модели с комбинированной грибовидной головкой, комбинированной круглой головкой, пластиком, крылом и стилем Kaptoggle®.
Анкеры для стеновых панелей : просверливает собственное отверстие и работает в гипсокартоне любой толщины, не разрывая бумажное покрытие. Предлагается в вариантах из сплава нейлона и замака.
Клиновые анкеры : сверхпрочные анкеры без опоры на дно с превосходной прочностью на сдвиг и способностью выдерживать колебания температуры. Доступны размеры от 1/4 до 1-1/4 дюйма.

Анкерные болты True Value и аксессуары для винтов

Дешевый продукт может сэкономить вам деньги сейчас, но в будущем он будет стоить дороже. Истинная ценность заключается в том, чтобы найти качественный продукт по низкой цене. Value Fasteners стремится помочь клиентам сэкономить деньги на высококачественных крепежах.

Запросить цену на анкерные болты и аксессуары для винтов

Value Fasteners предлагает анкерные болты и аксессуары для винтов в широком ассортименте стилей, размеров и материалов. Запросите расценки на анкеры, отвечающие вашим требованиям, или свяжитесь с нами, чтобы обсудить ваши уникальные потребности.

Анкеры для крепежа | Анкеры для бетона

Запросить ценуСвяжитесь с нами

Металлические крепежные анкеры и анкерные болты обеспечивают практичное решение для крепления одного объекта к другому, в основном, когда объект на поверхности твердый и твердый, например, каменный кирпич, бетон или пустотелые, такие как гипсокартон.

В Fastener Solutions мы предлагаем множество крепежных анкеров из самых разных материалов, покрытий, сортов или классов, шагов резьбы, а также изделия по индивидуальному заказу. Выберите из нашего полного ассортимента ниже. Мы будем работать с вами, чтобы выбрать наиболее эффективный и долговечный продукт для вашего применения.

Просмотрите наш полный список стиральных машин ниже или свяжитесь с нашим дружелюбным и знающим персоналом по продажам для получения дополнительной информации 866-463-2910. Fastener Solutions — ваш надежный поставщик первоклассных металлических и пластиковых крепежных анкеров и анкерных болтов, а также полностью индивидуальные и оптовые варианты.

Применение анкерного крепления

Тип анкера, который будет наиболее подходящим для применения, будет зависеть от материала и состояния поверхностного объекта, а также от размера, веса и направленной силы закрепляемого объекта. Крепежные анкеры могут быть прикреплены к широкому спектру материалов, включая:

Кирпич
Бетон
Гипсокартон
Камень
Фанера
Гипс

Оптовые варианты крепежных анкеров

Все анкеры Fastener Solutions доступны в широком диапазоне материалов, в том числе из экзотических металлов, обладающих множеством различных типов уникальных свойств. Если вы не можете найти тип металла, который ищете, или у вас есть конкретные вопросы относительно наших экзотических металлов, свяжитесь с нами или позвоните нам напрямую по телефону 866-463-2910.

Анкерные болты для бетона

Анкерные болты по бетону не используют расширение как способ удержания соединенного основного материала. Вместо этого бетонные анкеры имеют чрезвычайно прочную высокую и низкую резьбу, которая глубоко врезается в бетон при установке. Анкерные болты по бетону также можно снять и снова вкрутить в те же отверстия.

Клиновые анкеры

Клиновые анкеры (или распорные анкеры) поставляются с гайкой и шайбой и устанавливаются в предварительно просверленные отверстия. Сначала анкер вставляется через соединительный материал в просверленное отверстие до тех пор, пока резьба анкера не окажется ниже поверхности бетона. Затем гайка затягивается гаечным ключом, который заклинивает зажимную часть клинового анкера между бетоном и стержнем анкера. Уникальная конструкция клиновых анкеров для бетона позволяет успешно закреплять арматуру в бетоне. Клиновые анкеры очень долговечны и обеспечивают исключительную прочность после установки.

Анкеры для полых стен

Анкеры для пустотелых стен представляют собой трехкомпонентный крепеж, состоящий из цилиндрической оболочки-расширителя с удаленными продольными участками хвостовика. Эта конструкция позволяет тянуть оболочку к голове и образовывать анкерные ножки на глухой стороне сборки. Анкеры для полых стен в основном используются для обеспечения стабильной системы крепления на более слабых поверхностях основания, таких как гипсокартон и гипсокартон. Этот тип анкерной системы может быть установлен в предварительно просверленные отверстия и обычно имеет захватное устройство, которое расширяется за стеной при полной установке для поддержки смонтированного фитинга.

Втулочные анкеры

Втулочные анкерные крепления работают, расширяясь по отношению к материалу, в который они встроены. Одним из преимуществ анкерной втулки является то, что ее можно снять после установки. Еще одним преимуществом является то, что длина втулки создает меньшую нагрузку на основание, чем клиновой анкер.

Конические пластиковые анкеры

Конические пластиковые анкеры могут использоваться для самых разных применений в самых разных материалах, от бетона до штукатурки и плитки. Формованная манжета позволяет использовать эти анкерные крепления в полых материалах и может использоваться с шурупами для дерева или листового металла.

Анкеры молота

Крепежи с молотковым приводом устанавливаются с помощью молотка, чтобы расширить их или вставить их в предварительно просверленное отверстие в бетонном, кирпичном или блочном основном материале. К преимуществам относятся простота установки, возможность немедленной загрузки и устойчивость готовой сборки к взлому.

Анкеры с машинным винтом

Анкеры с крепежными винтами обеспечивают быстрое закрепление в кирпиче, бетоне или камне. Пластичность свинцового щита позволяет заполнять неровные или неравномерные места в отверстии. Распорная втулка при подбивке удерживает расширитель внутри отверстия в кладке, равномерно распределяя нагрузку вокруг анкера.

Анкерные болты

Анкерные болты обычно используются для различных проектов, от стандартной архитектуры до ремонта плотин и строительства атомных электростанций. Поскольку анкерные крепления обычно встраиваются в основание с помощью физических или химических средств, эти болты имеют резьбовой стержень, выступающий над поверхностью, что обеспечивает надлежащее крепление конструкции или объекта к бетону.

Защитный кожух для шурупов

Защитные щиты представляют собой анкеры средней мощности, которые расширяются, чтобы заполнить площадь предварительно просверленного отверстия, когда шуруп затягивается в щите. Сверхдлинные размеры предназначены для использования в растворе или кирпиче. Стандартные длины предназначены для использования в бетоне.

Вставные анкеры

Вставные анкеры изготавливаются из нержавеющей стали и цинка, имеют внутреннюю резьбу и подходят для установки заподлицо в твердые основные материалы.

U-привод

Анкерная система U-Drive — это быстрый, простой и экономичный метод надежного крепления изоляционных панелей, используемых в сочетании с нагрузочными пластинами. Анкер можно использовать в бетоне, блоке, кирпиче или камне.

Анкер расширительного щитка

Разработанный для бетона, блоков, кирпича и камня, одинарный расширительный щит с машинным болтом состоит из расширительного конуса с внутренней машинной резьбой и набора расширительных щитов.

Перекидное крыло

Крыльчатые анкеры с шарнирно-рычажным механизмом предназначены для обшивки панелями, стеновыми панелями и сплошной кладкой, приводимой в действие винтом (винт не входит в комплект поставки). Их можно легко отрегулировать под толщину стены.

Анкеры для дерева

Анкеры для дерева используются исключительно с шурупами, лагами и саморезами для легких работ в кирпиче, блоках, гипсокартоне, кирпичной кладке или бетоне. Эти анкеры будут соответствовать неправильным, некруглым отверстиям.

Продукция Мунго

Металлические и пластиковые изделия Mungo обеспечивают удобное и простое крепление. Просмотрите наш выбор продуктов Mungo, включая: анкеры, винты, заглушки, реактивные заглушки и нейлоновые заглушки.

Нейлоновые анкеры для гвоздей

Анкеры с нейлоновыми гвоздями устанавливаются путем вставки конца нейлонового стержня в предварительно просверленное отверстие и забивания шляпки гвоздя до тех пор, пока он не встретится с головкой корпуса анкера. Этот тип легкого анкера предназначен для использования в твердых материалах, таких как бетон, кирпич и блоки.

Анкер E Z

Анкер E Z представляет собой цельный самосверлящий анкер, разработанный для оптимальной фиксации в гипсокартоне и других гипсовых материалах.

Муфты с проушиной

Если вам нужны прочные рым-муфты и резьбовые соединения, у нас есть продукты, которые вам нужны, чтобы выполнить работу. Муфты с проушиной предлагаются в различных материалах, размерах и покрытиях.

Индивидуальные варианты анкерного крепежа

В Fastener Solutions мы предлагаем широкий ассортимент металлических и пластиковых крепежных анкеров, в том числе заказные, оптовые и экзотические металлические изделия. Мы можем согласовать ваши потребности в анкерных болтах с металлом, который подходит в соответствии со спецификациями вашего проекта.

Свяжитесь с Fastener Solutions для крепежных анкеров сегодня

Свяжитесь с нами , чтобы получить дополнительную информацию о наших вариантах металлических и пластиковых анкеров, включая бетонные анкеры, клиновые анкеры, настенные анкеры и многое другое. Также доступна полная настройка ваших потребностей в крепежных винтах. Все наши анкеры доступны из самых разных материалов, включая экзотические металлы. Вы также можете запросить расценки или позвонить нам напрямую по телефону 866-463-2910 и задать любые интересующие вас вопросы.

Для крупномасштабных заказов запросите расценки, чтобы получить лучшие цены для вашего индивидуального заказа.

Натяжение анкерных болтов для подвесных вывесок

В индустрии тяжелых дорог мы получаем возможность работать с различными строительными материалами и компонентами. Конкретный. Асфальт. Стали. Арматура. Совокупность. Почвы. канализация. Водопроводная магистраль. Освещение и провод.

Стать экспертом в конструировании Всех Вещей невыполнимая задача. Просто слишком много направлений деятельности, чтобы быть экспертом.

Но мы умеем. Знающий. Хорошо разбирающегося. Мы можем знать и понимать границы нашего знания. Мы можем иметь возможность знать, где искать ответ. У нас есть воля и сила духа, чтобы хотеть стать более опытными в нашей базе знаний.

Вот о чем этот сайт. Это моя гавань знаний. Небольшой порт, где я могу ухватиться за тему и заставить себя копнуть немного глубже. Чтобы добавить пару дополнительных инструментов в мой набор инструментов.

Иногда я задаюсь вопросом, достаточно ли у меня инструментов. У меня слишком много? Есть ли у меня куча инструментов, которые лежат на дне моего виртуального ящика инструментов, которые становятся ржавыми и тупыми, и которые я больше не буду/не буду использовать? Что я позволяю разъедать и гнить. Наступит ли момент, когда я скажу себе: «Нет, все в порядке, мне больше не нужно учиться. Меня устраивает то, где я нахожусь. Я просто использую то, что у меня есть, и все будет хорошо».

Думаю, в этом и заключается магия инженера. Трудно подавить тягу к знаниям. Может найдутся те, кто сможет….

Но я не могу.

Всегда есть еще одна книга для чтения. Всегда есть другой расчет или таблица, которая требует нашего внимания. Инженерия — это бесконечный набор проблем, которые необходимо решать. Это могут быть одни и те же проблемы, которые повторяются в несколько иной форме. Но когда у нас есть возможность их решить, мы выполняем свой долг и свое предназначение.

Я часто говорю это: я завидую парням и девушкам, которые каждый день работают руками. Продавцы на наших проектах могут отступить после заливки тротуарной плитки или ограждения и ощутимо приложить руки к своему продукту. Есть часть чего-то, что они вложили в мир, что мы можем увидеть и потрогать.

Мы, инженеры, не имеем такой возможности. Наш рабочий продукт – это ответ. В ответе нет ничего гламурного. Нет реального осязаемого виджета вывода, на который мы могли бы указать и сказать: «Посмотрите, что я сделал». Конечно, мы можем указать на экран компьютера. Мы можем распечатать наш ответ на листе бумаги. Это просто не то же самое…..

Итак, как мы получаем удовлетворение от нашей продукции? Быть инженером — это просто 40-летняя рутинная работа по решению проблем, при этом почти ничего не получая? Или можно взять какой-то небольшой кредит с построенной подпорной стенкой? Могу ли я проехать участок скоростной автомагистрали, на котором я работал инженером, и присвоить себе это? Могу ли я сказать жене или детям, что работал над этим? Или я должен сказать им, что протолкнул много бумажной работы и просидел на куче совещаний, в то время как парни и девчонки в поле действительно строили это?

Думаю, я довольно скромный парень. Я не часто думаю о себе как о человеке, который изменил нашу отрасль. Я думаю, что подавляющее большинство инженеров, которых я знаю, по натуре придерживаются такого же мышления. Мы тихие профессионалы, работающие за кулисами строительного проекта, которые поддерживают огонь в печи. Никто не видит, что мы делаем. Они видят парней в белых касках на проектах, которые много стоят вокруг. Они не могут видеть уравнения, проносящиеся у нас в голове. Они не видят, как качается предохранительный клапан. Они не могут видеть горы административных документов, электронных писем и документов, за которые мы несем ответственность.

Так почему сегодня многословная резкая речь?

Раскрою близкую мне тему, потому что люблю вникать в детали:

Болты.

Вау. Звучит захватывающе, не так ли (сказал с тихим стоном…)?

Я хочу познакомить вас со справкой по строительной инспекции, с которой меня познакомил один из моих коллег, Кит Черник . Ссылка указала мне направление, которое НАКОНЕЦ дало мне четкий ответ на вопрос, который сводил меня с ума уже более десяти лет:

Каковы требования к затяжке анкерных болтов вывески?

Назад к 2008 году на I-55

Таким образом, вопрос о затяжке анкерных болтов, и особенно анкерных болтов для подвесных конструкций, пересекся со мной в 2008 году. В рамках нашей работы для Департамента транспорта Иллинойса по расширению межштатной автомагистрали I-55 через Плейнфилд, штат Иллинойс, мы установили пару консольных знаков.

Конструкция консольной вывески проста: это трубчатая ферма вывески и столб, установленные на просверленном валу. Конструктивная стойка устанавливается и закрепляется на просверленном валу анкерными болтами, залитыми в просверленный вал.

Позвольте мне сказать следующее: я ненавижу просверленные валы. Они заноза в заднице. Я действительно не могу вспомнить ни одну работу с просверленными валами, в которой я участвовал, которая прошла бы гладко или достаточно гладко, чтобы я изменил свое мнение о том, насколько отстойны просверленные валы.

В то время мой начальник и наставник, Деннис Шрок, был нашим «мистером». Просверленный вал». При всем моем пренебрежении к просверленным валам Деннис был полной противоположностью – Деннис ОБОЖАЕТ просверленные валы и кессоны. Деннис из старой школы и много раз спускался в кессоны для осмотра колоколов.

Итак, Деннис добровольно вызвался быть нашим наблюдателем за установкой знака.

Установка буровой шахты была ухабистой. Подрядчик боролся с контролем грунтовых вод и временными обсадными трубами (что, кстати, является обычной проблемой при бурении ствола… и еще одна причина, по которой я ненавижу иметь дело с буровыми шахтами, но мы сохраним это для будущих статей….). В итоге подрядчик установил валы.

Я отвлекся — это не статья о перфорированных валах.

Когда подрядчику, подписавшему контракт, пришло время установить структурную стойку, Деннис приступил к работе. Я отчетливо помню расспросы Денниса у подрядчика: нам нужен был динамометрический ключ, чтобы мы могли проверить, затягиваются ли анкерные болты с правильным натяжением.

Итак, каковы требования к затяжке анкерных болтов на просверленном валу?

В то время, в 2008 году, я должен был, скорее, Я НЕНАВИЖАЛ признавать – Мой ответ был «Я не знаю». Инженеры НЕНАВИЖУ говорить «я не знаю». Это как криптонит – МЫ ВСЕГДА ДОЛЖНЫ ЗНАТЬ!!

Итак, вот викторина и основа этой статьи: каковы требования к затяжке анкерных болтов подвесных вывесок?

Это отличная отправная точка. Давайте поговорим о натяжных болтах.

Натяжение болтов 101

Чтобы обсудить болты, нам сначала нужно вникнуть в некоторые элементарные детали. Терминология и понимание являются ключом к обучению. Если вы уже разбираетесь в основах болтов, можете пропустить статью дальше (я не обижусь…).

Есть несколько разных сил, которые нам нужно различать, когда мы говорим о болтах: Натяжение и Крутящий момент . Вы, вероятно, слышали термин «крутящий момент» гораздо чаще, чем слышали о натяжении: никто не идет в хозяйственный или автомагазин и не ищет «натяжитель болтов», вы ищете «динамометрический ключ», верно? Разве они не одинаковы? Я затягиваю болт, я не тяну его, верно…?

Хммм…..

Когда мы используем болт, мы пытаемся что-то сжать. Продеваем болт через отверстие и затягиваем гайку. Это действие заставляет гайку и головку болта сжимать все, что находится между ними. Этой сжимающей силе противодействует натяжение, прикладываемое к стержню болта. Стержень болта должен быть сильно натянут, чтобы удерживать сборку вместе.

Когда мы собираем конструкционную сталь, мы используем болты для создания сжимающих усилий между слоями стали, чтобы удерживать их вместе. Размер стыков мостовых балок, например, определяется инженерами-строителями, которые рассчитывают, какое сжимающее усилие требуется, чтобы удерживать пластины вместе, определяя таким образом количество болтов, необходимых для правильной работы соединения. Соединительные пластины удерживаются вместе благодаря свойствам болтов на растяжение.

Но это не крутящий момент. Я использую динамометрический ключ для затягивания болтов, верно? Разве это не то же самое?

Нет.

Крутящий момент

Так что же такое крутящий момент? С точки зрения непрофессионала,

Крутящий момент — это сила вращения, которую мы прикладываем к гайке, что приводит к натяжению болта.

С точки зрения конструкции нам необходимо натяжение болта, чтобы зафиксировать соединение. Крутящий момент, прикладываемый к гайке, создает это натяжение.

Итак, когда мы что-то затягиваем, мы хотим развить натяжение, поэтому нельзя ли просто прочитать, что написано на динамометрическом ключе?

На этом большинство людей спотыкаются…..

Одним из наиболее распространенных применений динамометрического ключа является установка гаек на колесо автомобиля. Производители предоставят вам необходимый крутящий момент для вашего колеса и зажимной гайки.

Чтобы правильно установить зажимные гайки, мы можем отправиться в Harbour Freight Tools и взять динамометрический ключ. На гаечном ключе вы увидите градуированный циферблат, который позволяет нам установить динамометрический ключ на футо-фунты, требуемые производителем. Предположим, например, что рекомендуемый нами момент затяжки гаек составляет 75 футо-фунтов. Мы устанавливаем наш гаечный ключ соответствующим образом, закручиваем зажимную гайку. Как только динамометрический ключ «щелкает», мы знаем, что мы достигли 75 футо-фунтов, и все готово.

Итак, позвольте задать вам несколько вопросов:

В каком состоянии была гайка, когда вы надевали ее на ступицу? Вы смазывали резьбовую шпильку колеса? Они были ржавые? Ты их проволочной щеткой чистил?
Насколько легко накидная гайка надевается на шпильку? Ты гайку затягивал руками, или нужно было как-то провернуть ее, чтобы закрутить?

Позвольте мне продвинуться дальше:

Что, если вы не очистили шпильку колеса или не нанесли на нее смазку или противозадирное средство перед тем, как надеть накидную гайку?
Что, если вы просто оставите ржавчину и дорожный песок на шпильке колеса, а просто наденете грязную гайку на проржавевшую шпильку колеса? Изменит ли это усилие, которое вам нужно будет приложить к гайке, чтобы закрутить ее?

Готов поспорить. Вам потребуется разный крутящий момент, чтобы накрутить гайки на шпильки колеса, в зависимости от физических условий материалов.

Колесу все равно, с какой силой нужно крутить динамометрический ключ, чтобы накидная гайка приложила усилие натяжения, ему важно только натяжение, возникающее между колесом и ступицей колеса, чтобы удерживать его на месте. Но мы не можем легко измерить натяжение, мы можем измерить только крутящий момент, верно?

Итак, теперь мы подходим к сути вещей: динамометрический ключ — это относительное измерительное устройство для получения эмпирических результатов натяжения болтов. Измерение крутящего момента болта — это просто корреляция натяжения болта, но это не точное измерение.

Фото предоставлено https://www.gedore-torque.com/

И вот что заставляет многих инженеров спотыкаться: вы не можете просто взять динамометрический ключ на место, установить показания манометра и провернуть его. до щелчка, и знайте, что вы применили правильное натяжение болта. Вы можете приблизиться к коррелированному чтению, но это не точно. Понимание этого является ключевым компонентом разговора о структурных болтовых соединениях.

Вопрос: Есть ли способ соотнести крутящий момент болта с натяжением болта? Да, есть. (Надеюсь, цветной текст помог…).

Измерительный прибор Skidmore-Wilhelm Фото предоставлено https://www.skidmore-wilhelm.com/

Одно из измерительных устройств, которое мы используем для проверки болтов в полевых условиях, называется измерителем натяжения болтов Skidmore-Wilhelm. . Устройство позволяет вставлять и затягивать болт, а также считывает сжимающую силу, прикладываемую болтом к пластинам внутри устройства. Сила сжатия, которую «сжимают», дает нам результирующую силу растяжения, которой сопротивляется болт. Если вы используете динамометрический ключ во время этой затяжки, у вас есть возможность одновременно определить крутящий момент, прилагаемый ключом, и результирующее натяжение, которое реализуется болтом.

Skidmore — это стандартное измерительное устройство, которое мы используем в полевых условиях для проверки болтов перед их использованием в соединениях конструкций. (Мы не будем вдаваться в процедуру тестирования в этой статье, но я дам вам несколько ссылок на выдающиеся ресурсы, в которых обсуждаются процедуры, в конце этой статьи).

Назад к анкерным болтам

Итак, теперь, когда мы поняли разницу между крутящим моментом и натяжением, давайте вернемся к анкерным болтам: как затягивать анкерные болты? И, что более важно, как мы узнаем, что затянули анкерные болты до нужного усилия?

Давайте вернемся к ситуации со структурой подвесного знака, с которой я начал статью: каково (или было, в данном случае….) правильное натяжение болтов для подвесного знака I-55? И какое значение динамометрического ключа требовалось?

Публикация FHWA № FHWA NHI 05-036 — Руководство по установке, осмотру, техническому обслуживанию и ремонту несущих конструкций дорожных знаков, светильников и светофоров дает нам необходимые рекомендации.

Это выдающееся руководство, выдержки из которого я распечатал для себя, чтобы сохранить в своей Книге Мозга. Если вы участвуете в возведении или осмотре надземных конструкций, я не думаю, что есть лучшее руководство для вас, чтобы использовать и ссылаться на него.

Все болтовые соединения, с которыми мы имеем дело в конструкциях, указаны в Спецификациях для структурных соединений с использованием болтов ASTM A325 или A490 , выпущенных Исследовательским советом по структурным соединениям (RCSC). Если вы еще не знакомы с документами RSCS, вам определенно захочется добавить их в свою библиотеку и потратить некоторое время на их чтение.

Вот в чем загвоздка: RCSC не занимается напрямую анкерными болтами. На самом деле, если бы вы следовали RCSC дословно и следовали его требованиям к натяжению анкерных болтов 1-1/4″ или 1-1/2″, крутящие моменты и напряжения, с которыми вы сталкивались бы, были бы запредельными. .

Таким образом, FHWA при разработке своих требований к анкерным болтам для крупных конструкций принял во внимание тот факт, что соединения анкерных болтов на опорных плитах не обеспечивают сжимающий контакт между стальными пластинами, необходимый, скажем, для балки. стыковое соединение. Анкерные болты фиксируют нагрузку на месте, при этом сжимающие силы необходимы для стабилизации и крепления несущей плиты.

Существует большое исследование, проведенное Университетом штата Айова, в котором рассматриваются требования к натяжению и испытаниям анкерных болтов, предъявляемые несколькими органами и учреждениями. Я дам ссылку на документ внизу этой статьи.

Плотно затянуто

Когда дело доходит до затяжки анкерных стержней, мы должны понимать, что такое условие «плотного прилегания». Плотное прилегание определяется как затягивание/натяжение болта, при котором слои металла/стали полностью соприкасаются друг с другом. В случае анкерных стержней плотная затяжка приведет к полному контакту опорной плиты конструкции с регулировочными гайками, на которых опирается опорная плита.

Для анкерных стержней плотность затяжки считается между 20 и 30 процентами «проверочного крутящего момента» болтов, который рассчитывается:

Итак, давайте рассмотрим пример подвесной конструкции, которая устанавливается на группу анкерных стержней диаметром 1-1/2″ ASTM F1554 Grade 55. Я рассчитал крутящий момент Snug-Tight, который мы будем использовать для первоначального крепления опорной плиты столба указателя к группе анкерных болтов, а также проверочный крутящий момент, который представляет собой показание крутящего момента, которое нам потребуется при окончательной установке:

Крутящий момент для проверки — 951 фут-фунт

Крутящий момент при плотной затяжке — от 190 до 285 фут-фунт

Это далеко от огромных значений натяжения крепежа, которые вы бы рассчитали, если бы рассматривали установку как структурное соединение.

Я включил выдержку из Белой книги штата Айова (ссылка внизу статьи) , где были получены различные значения натяжения и крутящего момента для некоторых распространенных типов и размеров болтов. Вы захотите проверить свои цифры для вашего конкретного класса и размера болта, таблица является хорошей справочной проверкой.

Таким образом, используя эти ресурсы и простые методики расчета, вы можете определить требуемый крутящий момент для опоры подвесной конструкции. С помощью этой информации инженер и подрядчик могут разработать программу натяжения и проверки для вашего проекта.

Смазочные материалы для полевых работ…?

Что мне кажется интересным в том, как FHWA пришли к этим натяжениям и крутящим моментам, так это то, что они сделали временные поправки на обычные полевые условия:

– Анкерные стержни должны быть очищены от повреждений перед установкой,

– Они рекомендуют убедиться, что на резьбу анкерных стержней нанесена определенная смазка, например пчелиный воск или воск для туалетных колец.

Использование смазочных материалов, применяемых в полевых условиях, было для меня новым, поскольку, как правило, при креплении болтов из конструкционной стали мы не используем никакой вторичной смазки на болтах, кроме смазки, наносимой на болт перед его отправкой в герметичных кегах в место работы. Интересно…

Другие проблемы с анкерными стержнями

Способ затягивания анкерных болтов имеет важное значение. FHWA рекомендует использовать «схему звездочки», которая похожа на то, как нас всех учили устанавливать гайки с проушинами на колесо (это моя вторая ссылка на гайки с проушинами…). Убедившись в том, что стойка установлена равномерным образом, вы предотвратите появление ненужных локальных напряжений в опорной плите, а также обеспечите равномерную посадку плиты на выравнивающих болтах.

Дорожные стандарты и спецификации могут различаться в зависимости от размеров болтов, требований к шайбам и гайкам. Некоторым агентствам требуются контргайки, другим требуются двойные гайки, а третьи могут разрешать наклеп или повреждение резьбы.

Лично мне не нравится идея зачищать или портить резьбу, только потому, что повреждение анкерного стержня трудно восстановить — я понимаю, что вероятность того, что когда-либо потребуется откручивать все гайки для снятия конструкции, очень мала, я Я бы просто предпочел не видеть этого.

Большинству агентств требуются гайки со стопорным штифтом. Штифт предназначен для предотвращения отвинчивания гайки, но его можно согнуть или снять, если вдруг возникнет необходимость снять гайку.

Еще один момент, о котором следует помнить: установка вывески не заканчивается в ту ночь, когда вы устанавливаете вывеску и запираете анкерные болты. FHWA требует повторной проверки анкерных болтов через 72 часа. Не все агентства указывают либо стопорные штифты, либо повреждения, либо двойные гайки. Если гайки не были закреплены во время первоначальной установки, они могут ослабнуть: поверьте мне, я видел, как это происходило.

Другая проблема возникает из-за того, что опорная плита не находится в полном контакте с регулировочными гайками при первоначальной установке стойки. Возведение стойки или опоры вывески представляет собой серьезную сборку, поэтому некоторые детали могут быть утеряны. Подрядчики по вывескам обычно хорошо проверяют, чтобы все выравнивающие болты были установлены правильно друг к другу, но вы всегда захотите, после того, как столб установлен, обойти выравнивающие болты, чтобы микрорегулировать их, чтобы убедиться, что они все в хорошем контакте с пластиной.

После действий

Я уже давно с нетерпением жду возможности написать эту статью. Тема натяжения болтов часто возникает при строительстве тяжелых дорог, и я рад, что могу предоставить готовый справочник по вытягиванию. экономить ресурсы и данные, когда они понадобятся вам в будущем.

На этой неделе выделите немного времени, чтобы освежить в памяти вашу базу знаний по анкерным болтам. Конечно, вы, возможно, не будете сталкиваться с подобными ситуациями с зависанием чаще, чем пару раз за задание, но наличие знаний, позволяющих понять, как работают требования, будет иметь большое значение.

Ресурсы и справочники по анкерным болтам

Ниже приведены некоторые выдающиеся ссылки и справочники по болтовым соединениям и подписям, которые вы можете использовать в будущем. Не бойтесь добавить эту веб-страницу в закладки и добавить ее в свой набор инструментов для будущего использования. Я надеюсь, что вы вернетесь и будете использовать его в качестве информационного центра для себя в будущем. Ваше здоровье!!!

Руководство FHWA по установке, осмотру, техническому обслуживанию и ремонту несущих конструкций дорожных знаков, светильников и светофоров

Выдающийся ресурс для инженеров, подрядчиков и техников, работающих с надземными знаками, мачтовыми световыми мачтами и светофорами.

FHWA Мосты и конструкции Набор инструментов для высокопрочных болтов

Большой набор инструментов для болтовых соединений из конструкционной стали.

Skidmore-Wilhelm

Лидер в производстве оборудования для испытаний болтов.

Контрольный список инспектора по строительству IDOT для болтового крепления конструкционной стали

Отличный ресурс для всех, кто занимается проверкой болтовых соединений конструкционной стали.

Gedore Torque, Ltd.

Британская компания имеет отличные рекомендации и ресурсы, связанные с болтами.

Спецификация для структурных соединений с использованием болтов ASTM A325 или A490

Спецификации для испытаний структурных болтов.

Прикладное болтовое крепление — проверочное испытание болтов перед установкой

Это отличное видео, в котором объясняются все шаги, необходимые для выполнения испытаний несущей способности к вращению (ROCAPS) для конструкционных болтов.

Национальный институт автомобильных дорог. Веб-семинар по болтовым соединениям

Это бесплатный онлайн-курс, посвященный основам болтового соединения конструкций.

Информационный документ – «Затяжка анкерных болтов большого диаметра в конструкциях знаков, сигнальных систем и светильников»

Превосходный технический документ, написанный Коннором Шеффером из Университета штата Айова и посвященный теме работы с анкерными болтами.

Дж. К. Гупта и сыновья

Технический

Что такое зацепление резьбы? Зацепление резьбы имеет два фактора: длина зацепления резьбы и процент зацепления резьбы. Длина зацепления резьбы измеряется длиной взаимодействия между застежкой и сопрягаемым материалом. Процент зацепления резьбы зависит от размера сопрягаемого отверстия по сравнению с крепежным элементом и от того, насколько… Подробнее «Зацепление с резьбой» »

Технический

Мы закрыты по субботам в связи с комендантским часом, введенным правительством штата Карнатака в выходные дни. Мы возобновили почти нормальную работу с понедельника, 12 июля. Время только с 9:30 до 17:00. Вы можете ожидать задержки в обработке заказа и логистике. Также ожидайте время ожидания для встречных продаж. Предпочтительны запросы по электронной почте. Пожалуйста, напишите нам по адресу [email protected]… Подробнее «COVID-19 UPDATE» »

Технический

Человечество стремится к звездам, поэтому для дизайнеров стало важно учитывать пригодность продуктов для экстремальных условий. Поэтому необходимо знать, какие типы или материалы крепления подходят для экстремальных условий. Криогенные температуры до -70°C уже существуют на Земле, при этом самая низкая зарегистрированная температура … Читать далее «Крепежные детали для криогенных применений» »

information, Technical

Принято считать, что простой тест для нержавеющей стали – это проверка с помощью магнита. Если это привлекает, продукт не из нержавеющей стали. Однако это предположение неверно. «Крепеж из нержавеющей стали, который я получил, прилипает к магниту». Это одна из самых частых жалоб пользователей. Крепеж из нержавеющей стали… Подробнее «Являются ли крепежные детали из нержавеющей стали магнитными?» »

Технический

Какой должна быть минимальная резьба, выступающая за пределы гайки в крепежных узлах? Возможно, этому аспекту уделяется мало внимания. Однако уместно отметить, что планирование правильной длины болта/винта обеспечивает соединение, которое обеспечивает безопасность и экономит место, вес и стоимость. Типичный крепежный узел с болтовым креплением будет иметь… Подробнее «Выступ резьбы узла с болтовым креплением» »

Информация о

Общеизвестно, что крепежные детали играют ключевую роль практически в каждой отрасли, будь то металлургия, металлургия и т. д. Более того, как и любая другая технология, за последние несколько лет технология крепления претерпела значительные изменения. Многие из недавних инноваций в технологии крепления во многом обязаны рынку… Читать далее «ТЕНДЕНЦИИ И ИННОВАЦИИ В КРЕПЛЕНИИ» »

Информация о

ТЕХНОЛОГИИ СОЕДИНЕНИЯ ПЛАСТИКОВ Многие из недавних инноваций в технологии крепления во многом обязаны рыночным директивам относительно более компактных и легких упаковок, производимых быстро и с минимальными затратами. Эти требования диктуют, чтобы крепежные детали работали усерднее, «умнее» и в большем количестве способов продвигали дизайн и разработку продукта. В результате и в заметном отходе от прошлого… Читать далее «ТЕХНИКИ СОЕДИНЕНИЯ ПЛАСТИКОВ» »

information

Неудивительно, что COVID-19 сказался на индустрии крепежа. Некоторые из зарегистрированных эффектов приведены ниже. Сезонно скорректированный индекс дистрибьюторов крепежных изделий (FDI) за март составил 44,4, быстро ухудшившись из-за пандемии COVID-19 и последовавших за ней остановок. Тенденции продаж с учетом сезонных колебаний были намного слабее. Шестимесячный прогноз был пересмотрен… Подробнее «Влияние COVID-19» »

Технический

Необходимость защиты от кражи и вандализма в настоящее время становится неотъемлемой частью проектных спецификаций. В этом конкурентном мире государственная и частная собственность становится все более уязвимой для взлома, вандализма и кражи. Это создает ряд нежелательных последствий. Последствия кражи и взлома. Хищение товаров Вандализм — уничтожение… Подробнее «Защитные крепления — Рекомендации по проектированию» »

Направляющая, техническая

Анкерные болты широко используются в бетоне, кирпичной и блочной кладке и полостях для крепления и соединения конструкций. На сегодняшний день имеется ограниченный объем информации, которая может помочь проектировщикам и пользователям в выборе и конструкции анкерных болтов для различных типов оснований. В новой каменной кладке анкерные болты обычно использовались … Подробнее «Как выбрать подходящее анкерное крепление» »

Технический

Стальной канат с высокими эксплуатационными характеристиками всегда поставляется с функционально необходимым и подходящим концевым наконечником каната. Зажим для веревки, иногда называемый зажимом с U-образным болтом или зажимом с U-образным болтом, используется для зажима свободного конца отрезка проволочного каната после того, как он был закручен назад, образуя проушину. Эти фитинги состоят из … Подробнее «Безопасное заделывание концов тросов» »

Технический

Заедание резьбы является распространенной, но редко понимаемой проблемой резьбовых крепежных изделий. Истирание, часто называемое процессом холодной сварки, может произойти, когда поверхности наружной и внутренней резьбы подвергаются сильному давлению. Разочаровывающим аспектом истирания крепежа является то, что заедающие гайки и болты могут пройти все необходимые проверки (резьба, материал, механическая и т. д.).

информация

НЕ используйте саморезы для крепления к дереву. Это распространенная ошибка, из-за которой многие люди используют саморезы для крепления к дереву. Саморезы предназначены для использования в металле. Для этого нити расположены ближе и имеют небольшую глубину. Это хорошо работает с такими металлами, как сталь и алюминий. Однако по дереву… Читать далее «Саморезы по дереву — не лучшая идея» »

Информация о

Наш постоянно растущий ассортимент пополняется ЧЕРНЫМИ винтами из нержавеющей стали. Эта отделка очень полезна для уменьшения отражения света от деталей, обеспечивает интегрированную отделку изделий и деталей черного цвета, а также в декоративных целях. Это конверсионное покрытие, которое обеспечивает равномерную, привлекательную и неотражающую черную поверхность нержавеющей стали. Обеспечивает… Подробнее «ЧЕРНОЕ покрытие на крепежных деталях из нержавеющей стали» »

информация

Деревянные настилы обычно состоят из тонких досок; находясь на открытом воздухе, они должны выдерживать суровые условия окружающей среды. Самые важные строительные материалы часто самые маленькие. Хотя вам нужны все ваши тяжелые элементы, такие как электроинструменты, цемент, дерево и другие строительные материалы, часто сводится к самому маленькому элементу, чтобы собрать все это вместе. … Читать далее «Винт для деревянного настила» »

Руководство

Пластик оказался универсальным материалом будущего, несмотря на шумиху вокруг него. Он открывает мир инноваций, где рынок меньше, легче и дешевле. Но это связано со своими технологическими проблемами, такими как подходящие решения для крепления. Обычные шурупы полностью … Подробнее «Правильный шуруп для пластика» »

Справочник, информация

Понимание «Большой коробки» – важно не зацикливаться на стоимости какого-либо отдельного компонента, а скорее на стоимости скрепляемого соединения в целом. Другими словами, пользователь слишком часто сосредотачивается на одном компоненте и игнорирует все, что происходит со всем скрепленным соединением. Примите за… Читать далее «Калькуляция стоимости крепежа» »

Технический

СРАВНИТЕЛЬНЫЙ АНАЛИЗ КРЕПЕЖНЫХ СОЕДИНЕНИЙ ИЗ УГЛЕРОДИСТОЙ СТАЛИ И НЕРЖАВЕЮЩЕЙ СТАЛИ С ПОКРЫТИЕМ Коррозия нержавеющей и углеродистой стали очень различна, и в этом руководстве содержится информация об общем воздействии или поверхностной коррозии, так как это часто является основным фактором при выборе материала крепежа. Углеродистая и нержавеющая сталь являются наиболее распространенными материалами, из которых изготавливаются крепежные детали и… Подробнее «Анализ коррозии крепежных изделий из нержавеющей стали и с покрытием» »

Technical

ПРУЖИННЫЕ ШТИФТЫ ИЗ АУСТЕНИТНОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ДИНАМИЧЕСКОЙ НАГРУЗКИ Пружинные штифты из аустенитной никелевой нержавеющей стали обычно изготавливаются из марки SAE 301 (1.4310). Аустенитная нержавеющая сталь чаще всего выбирается из-за присущей ей коррозионной стойкости. Хотя этот материал обладает пружинящими характеристиками, необходимыми для надлежащего функционирования пружинного штифта, он упрочняется при воздействии… Подробнее «ДИНАМИЧЕСКАЯ НАГРУЗКА НА ПРУЖИННЫЕ ШТИФТЫ» »

Руководство

Очень многие из нас изо всех сил пытались выкрутить винт, когда головка отломилась. Это случается чаще, чем мы думаем. После того, как винт сломан, главной задачей становится удаление оставшегося винта. Один из менее известных методов — использовать обычную ручную дрель в обратном направлении. Это работает… Подробнее «Как выкрутить сломанный винт» »

Технический

Поскольку в изделиях все чаще используются сборки из нескольких материалов, стало важно понимать различные варианты и процессы, доступные для их соединения. Распространенным и полезным методом является использование вытяжных заклепок, которые обеспечивают быструю и удобную сборку. Однако при соединении мягких материалов или материалов с низкой плотностью, таких как пластмасса, дерево, ткань и т. д., головка заклепки … Подробнее «Клепка мягких материалов» »

Информация о

Обновите сборку продукта, переключившись на винты с шестигранной головкой или винты Torx. В винтовом приводе с шестигранным углублением, известном как Torx или звездообразный привод, используется звездообразная выемка в застежке с шестью закругленными концами. Он разработан для обеспечения передачи повышенного крутящего момента от привода к долоту по сравнению с другими системами привода. Радиальные силы… Подробнее «Шестилопастной или 6-лопастной привод» »

информация

Когда компоненты стандартизированы, с ними легче работать, поскольку они взаимозаменяемы. Чтобы это стало возможным, основные характеристики стандартных деталей должны быть определены центральным органом и использоваться производителями и розничными торговцами. Разработчики продукции должны использовать преимущества стандартов, доступных для различных типов крепежных изделий. Почти каждый … Подробнее «Проектирование соединений с использованием стандартов» »

MARINE Grade

Распространенной ошибкой является предположение, что саморезы из нержавеющей стали будут сверлить сталь. Однако это не так. Для обеспечения коррозионной стойкости саморезы из нержавеющей стали изготавливают из марок AISI-304 или AISI-316. Они не могут быть закалены, поэтому сверло может сверлить только более мягкие материалы, такие как алюминий. … Подробнее «Саморезы из нержавеющей стали» »

Руководство, информация

Необходимость защиты от кражи и вандализма в настоящее время становится неотъемлемой частью проектных спецификаций. Последствия кражи и взлома. Криминальное воровство Вандализм Упущенная выгода Претензии к ответственности Нарушения репутации Высокое техническое обслуживание Негативное влияние на общественную безопасность Решение заключается в использовании крепежных элементов, устойчивых к безопасности и взлому. Это винты, гайки и болты с… Подробнее «Защитите свои продукты — не рискуйте» »

информация

Наш постоянно растущий ассортимент пополняется винтами из нержавеющей стали с ЧЕРНЫМ покрытием. Эта отделка очень полезна для уменьшения отражения света от деталей, обеспечивает интегрированную отделку изделий и деталей черного цвета, а также в декоративных целях. Это конверсионное покрытие, которое обеспечивает равномерную, привлекательную и неотражающую черную поверхность нержавеющей стали. … Подробнее «ЧЕРНЫЕ винты из нержавеющей стали» »

information, Technical

Если вы думали, что коррозия — это просто неприглядные пятна красного оксида — ржавчины, — которые поражают стальные и железные изделия в прибрежных районах и на шельфе, подумайте еще раз. Коррозия присутствует повсюду и может возникнуть даже в самых засушливых странах, не имеющих выхода к морю. Это также тот случай, когда профилактика лучше, чем лечение, поскольку коррозия … Подробнее «Коррозионное разрушение крепежных изделий» »

Направляющая, техническая

Выбор правильного крепежа очень важен. Начните с оценки нагрузки, которая будет на него возложена. Любая металлическая застежка хорошо выдержит боковую (сдвигающую) силу. Но при растягивающей силе, вытягивающей застежку прямо наружу, сила удержания становится все более зависимой от резьбы (или формованной головки в случае … Подробнее «Выберите правильный крепеж» »

информация, Технический

Никогда не рискуйте конструкциями из-за нестандартных креплений. Что такое критически важное для безопасности приложение? Европейские технические руководства определяют это как «применения, в которых отказ анкера может привести к обрушению или частичному обрушению конструкции, вызвать риск для жизни человека или привести к значительным экономическим потерям». Учитывая важность надежности и стабильности … Подробнее «Конструкционная безопасность при анкеровке» »

10 типов бетонных анкеров | Анкерные болты для бетона | 10 лучших анкеров для бетона

Содержание поста

Что делают анкеры для бетона?

A Бетонные анкеры Соединение бетона с другими типами предметов , таких как металл, дерево , пластик , машины и даже больше

69 бетонных элементов

69.

Типы бетона Анкеры a повторно используются для различных целей как легкие – рабочие бетонные анкеры используются для подвешивания вешалок для полотенец, дверей и других объектов до 50 фунтов бетона 909 6 909 средств (22,7 кг) стена .

Бетонные анкеры

Если вы хотите построить бетонную конструкцию больше надежную и устойчивую в природе, тогда используйте анкерные болты для бетона , основание в основном , соединенный с бетоном анкерами, может быть отличным решением .

Бетон отличный материал для любого типа фундамента . Это очень плотный , более работоспособный , доступный, погода – стойкий и очень прочный .

Бетон средней прочности Анкеры в основном используются для крепления веса до 200 фунтов означает (90,7 кг). Эти типы анкеров используются для крепления более тяжелых объектов , таких как подвесных телевизоров

тяжелых рабочих бетонных анкеров предназначены для строительства . Они могут видеть вес более 200 фунтов (90,7 кг). Он используется для защиты фундамента примерно с другими материалами .

Если вам 9 лет0096 строительство дом поверх бетона без анкеровки его вниз затем наводнение или сильный шторм может поднять его с фундамента .

Подробнее: Строительный шов в бетоне | Типы строительных швов | Бетонный деформационный шов | Компенсационные швы

Типы анкеров для бетона

Ниже приведены несколько типов анкеров для бетона с кратким описанием,

Wedge Concrete Anchors
Concrete Sleeve Anchors
Split Drive Concrete Anchors
Stud Concrete Anchors
Lag Shield Concrete Anchors
Self Drilling Concrete Anchors
Drop -В бетонном анкере
Анкеры с машинным винтом
Анкеры

Следующие 10 лучших якорей для бетона,

КЛЕГЕТНЫЙ БЕЗОННЫЙ АКЛЮЧИ КЛЕГЕТНЫЙ БЕЗОННЫЙ ЯКОР

A BECTETE Якорь назван в честь клин . основание .когда болт затянут .

Это анкер с наружной резьбой из бетона , который используется для крепления к основанию из бетона с помощью гайки 9.0097 и шайба .

Кроме того, широко используются клиновые анкеры для бетона , потому что легко вставляются, устойчивы к коррозии и среди самых прочных бетонных анкеров .

Это на самом деле шпилька, состоящая из двух соединенных штук одна- часть имеет резьбу в верхней части конец а другой конец состоит из процесса 0096 включает клин и зажим , который расширяется между стойкой и стенкой отверстия в бетоне .

Клиновые анкеры для бетона обычно хороший вариант для тяжелых сдвиговых приложений и тяжелых нагрузок . Кроме того, более тяжелые сейсмические клинья анкеры используются в районах часто посещаемых сейсмическими активностями .

Пара вещей , о которых следует помнить относительно клиновых анкеров :

отверстий, просверленных в бетоне для клинового анкера , должны быть равны диаметру анкера.

Также используется для твердого бетона только не для камня , раствора , кирпича и т.д.0097

A Concrete Стула Якоря – мужские застежки, а состоит из из резьбового болта , окутанного , выставкой End на вершине Expander End

– End

–

. .

Втулки анкеров продеваются через приспособление и в предварительно просверленное отверстие в бетоне , камне, кирпиче и растворе .

Действие по поводу поворота болта на гайке тянет болт на по . Разрезной привод Бетонный анкер

Эти Разрезной привод Бетон Анкеры получают свою удерживающую силу из источника упругой композиции из одного куска якорь сам .

Также этот анкер является застежкой с наружной резьбой и разъемным расширенным основанием . Как правило, подходит для легких задач и подходит для блока , бетона , кирпича и каменного основания .

Самые важные вещи держите в уме когда будете монтировать раздельный привод бетон анкеры ,

диаметр анкерного основания подобен размеру просверленного отверстия .

Якорь бетонного бетона

Знака бетонного якоря
БЕКОТР Используется в качестве гайки , так что якоря из или SO или SO или SO или SO или SO или SO или SO или SO или SO или SO или SO или SO или SO или SO или SO или SO или -й. стены. Анкер-шпилька также расширяет .
Но когда вы расширяете шпильку анкер тогда вам нужно забить на верхнюю часть анкера .
Распорные анкеры навинчиваются на верхнюю концевую часть и нижнюю часть в то время, когда просверленных отверстий состоят из вертикальной щели .
На нижнем конце шпильки анкера есть отверстие, которое находится на коническая фасонная сталь заглушка .
Когда вы нанесете молоток на верхнюю часть шпильки, тогда нижняя часть стальной шпильки заставит установить на коническую сталь .
Благодаря этому шпилька расширяется в сторону или стенку отверстия .
Подробнее: Вакуумный бетон | Применение вакуумного бетона | Использование вакуумного бетона | Преимущества вакуумного бетона
ЗАГОДНЫЕ СКОРОСТЬ БЕЗОННЫЕ ЯКИКОРЫ
ЗАГОДНЫЕ СКОРОСТЬ БЕЗОННЫЕ ЯКОЛОРЫ
ЖАЛЕТЫЕ БЕТОН Якоря – женские типов якорей , а у них есть рукав, который составляет , а в ребро – и . . .
Анкерные втулки из лаг бетона изготовлены из цинкового сплава материала , а втулки простые из натурального .
Эти гильзы помещаются в предварительно изготовленное основание для сверления отверстий, которое может быть раствором , бетоном, кирпичом, камнем и т. д. материал втулки , а затем отрежьте резьбовую часть анкера.
Та лаг бетонные анкеры запрессованы внутрь наружной стены основания материалы . В зависимости от диаметра болта, который предполагается входить внутрь винта , тогда бетонный анкер с отставкой спроектирован в соответствии с их встроенной длиной .
Как правило, анкеры с более длинной лагой имеют более сильное и адекватное сцепление , которое удерживает основной материал .
Другая сторона лаг бетонный анкер короткая то плотный и твердый .
Самосверлящий анкер для бетона
Самосверлящий анкер для бетона
Самосверлящий анкер для бетона – это название, предложенное , так как сам анкер имеет свои собственные
отверстий, что означает врезание 90 90 90 90 зубьев . бетонное основание само по себе.
Верхний конец этого анкера имеет внутреннюю резьбу и конусная заглушка из стали . Так что болт можно легко вкрутить в него .
Когда вы просверлите оболочку конической стальной заглушки с помощью молотка, нижний конец оболочки в конечном итоге расширится , в то время как упирается в стенки или боковую сторону отверстия .
Забивной анкер для бетона Забивной анкер для бетона
Иногда путают с клином анкеров , потому что они расширяются аналогично, опускают – в анкеры – это анкеры с внутренней резьбой , которые помещаются в предварительно просверленное отверстие – .
Расширяющая заглушка в основании анкера устанавливается с помощью установочного инструмента , который по существу представляет собой стальной стержень с одним концом, суженным вниз .
Суженная часть инструмента , вставьте в каплю – в анкере и постукивайте молотком до тех пор, пока кромка анкера не встретится с кромкой установочного инструмента .
Как и клиновой анкер , вставные анкеры предназначены только для монолитного бетона и не могут эффективно использоваться в кирпиче, блоках, растворе или камне .
Анкер с машинным винтом Анкер по бетону с машинным винтом
Станок Винт Анкер представляет собой анкер с внутренней резьбой этот тип крепежа состоит из цилиндрического основания , вставленного в предварительно просверленное отверстие в кирпиче, растворе, камне и бетоне .
Эти анкерные винты ввинчиваются через приспособление в основание и отверстие , а установочные инструменты используются для поворота винта.
Поскольку винт поворачивает вниз в основание, расширяет основание для крепления анкера в отверстии, тем самым крепя приспособление к поверхности бетона .
Каждый крепежный винт имеет специальные установочные инструменты , которые определяются диаметром используемого анкера станка винта .
Анкеры являются правильно установленными, когда кромка установочного инструмента встречается с кромкой анкера .
Но основной момент заключается в том, что для станочных винтовых анкеров требуемый размер отверстия на больше , чем размер анкера , используемый .
Запорные анкеры Запорные анкеры
Запорные анкеры Анкеры с наружной резьбой крепеж и используется для соединения легких приспособлений, таких как кронштейны для полок , кабелепроводы и электрические коробки , к монолитному бетону .
Ответные анкеры представляют собой ударную распорную застежку , состоящую из пластинчатого корпуса , закрытого приводным штифтом, который расширяется из трубчатого корпуса .
Когда распорные анкеры вставляются в предварительно просверленные отверстия 9009 удары , расширение трубки и создание необходимого удерживания в отверстии .
Отверстие диаметр просверлен для распорки анкеры имеют тот же диаметр, что и используемый анкер .
Запорные анкеры позволяют использовать длинных рядов креплений быстро установил но раз поставил то не съемный .
Подробнее: Что такое торкретирование | Определение торкрет-бетона | Торкрет-технология
Часто задаваемые вопросы:
Что делают бетонные анкеры?
A Бетонные анкеры Соединение бетона с другими типами объектов таких как металл, дерево, пластик , машины и многое другое бетонные элементы .
Бетон отличный материал для любого типа фундамента . Это очень плотный , более работоспособный , доступный, погода – стойкий и очень прочный .
Если вы хотите построить что-то большее надежное и стабильное по своей природе, тогда используйте бетонных анкеров , основание в основном соединено с бетонными анкерами может быть отличное решение .
Какие существуют типы
анкеров для бетона ?
КЛИНГЕТНЫЕ БЕЗОПАСНЫ Забивной анкер для бетона
Анкеры с машинным винтом
Ударные анкеры
Что такое анкерный болт?
Гильза для бетона и клиновые анкеры используются в качестве затяжной гайки, так что анкеры расширяют сильно против отверстия в стене или сторон . Анкер-шпилька также расширяется .
Но когда вы расширяете анкерную шпильку , вам нужно забить верхнюю часть анкера .
Распорные анкеры представляют собой резьбу на верхнем конце части и нижнем конце , при этом просверленные отверстия состоят из вертикальной прорези.
На нижнем конце шпильки анкера имеется отверстие, которое сидит на конической – фасонной стальной заглушке .
