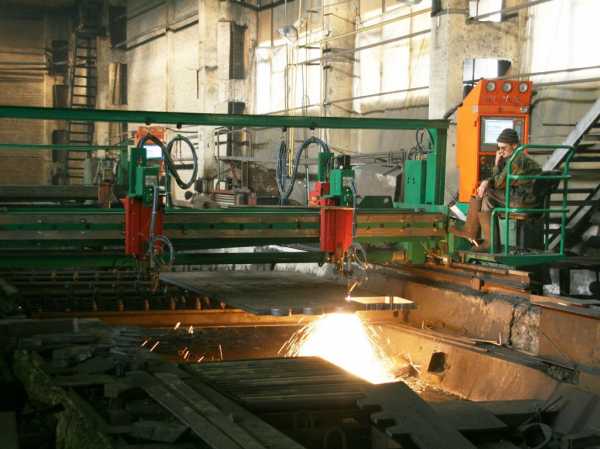

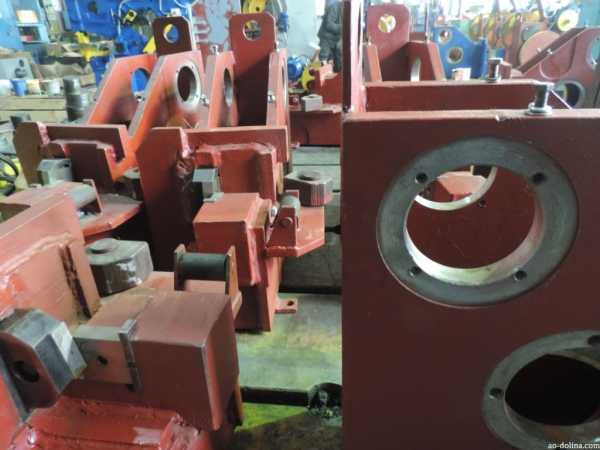

Наименование параметра

Данные

1. Класс точности

Н по ГОСТ 8-82

2. Диаметр обрабатываемых стержней, мм:

гладкого профиля

4*…16

периодического профиля

6…12

3. Скорость подачи, м/мин

40; 60+5%

4. Скорость вращения правильной рамки, мин⁻ ¹

1000

5. Длина отрезаемых стержней, мм

500…10000

6. Допускаемое отклонение длины отрезаемых стержней, мм

+15

7. Допускаемая кривизна стержня 1 п.м., мм

6

8. Число пар подающих роликов

2

9. Расстояние между осями верхнего и нижнего подающих роликов, мм

160

10. Количество правильных втулок в правильной рамке

5

11. Габаритные размеры, мм

а) станка:

 длина,

2030±10

 ширина,

800±10

 высота

1500±10

б) автомата:

 длина,

17050±100

 ширина,

1690±10

 высота

1855±10

12. Масса, кг

станка

2100±2%

секции приемного устройства

100±2%

приемного устройства

500±2%

размоточного устройства

474±5%

ограждение проволоки

36±2%

автомата

3110±2%

13. Род тока питающей сети

Переменный
трехфазный

14. Частота тока, Гц

50

15. Напряжение силовой цепи, В

380

16. Напряжение цепи управления, В

110

17. Напряжение цепи оснащения, В

24

18. Количество электродвигателя, шт.

2

19. Электродвигатель привода подачи и реза:

тип

АИР132М6/4УЗ

мощность, кВт

6,7/7,5

частота вращения, мин⁻ ¹

1000/1500

20. Электродвигатель привода правильной рамки:

тип

4А132М4У3

мощность. кВт

11

частота вращения, мин⁻ ¹

1500

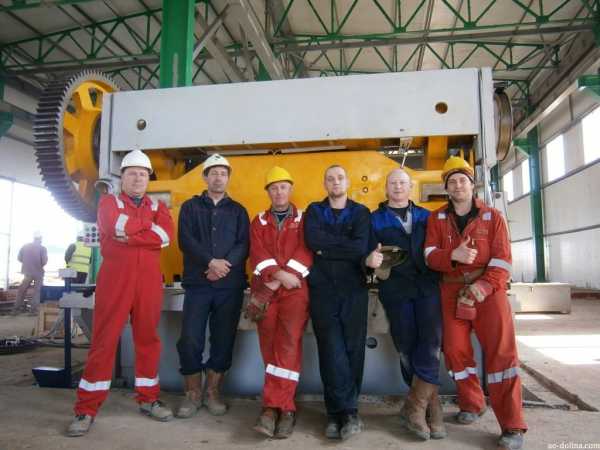

Наименование параметра

Данные

1.Максимальное усилие реза, кН

850

2.Наибольшие размеры разрезаемого металла с σ ≤ 500 Мпа, мм

   Полоса

16х2000

   Диаметр круга

32

   Уголок

63х63х6

3.Расстояние от режущей кромки неподвижного ножа до станины (вылет), мм

Без вылета

4.Частота ходов ножа, мин  ¹:

    Холостых, не менее

34

    При резке наибольших размеров разрезаемого металла, не более

7

5.Угол наклона подвижного ножа

2°10′

6.Усилие прижима, кН

40

7.Наибольшая длина отрезаемой полосы при работе с задним упором, мм

1000

8.Наименьшая длина отрезаемой полосы при работе с задним упором, мм

80

9.Габаритные размеры, мм

   Длина х ширина х высота

2853х1521х2270

10.Масса, кг

6700

11.Род тока питающей сети

Переменный трехфазный

12.Частота тока, Гц

50

13.Напряжение сети, В

380

     Силовой

     Управления

110 (переменного тока)

     Сигнализации

22 (переменного тока)

     Освещения линии реза

220 (переменного тока)

14.Количество точек освещения линии реза

3

15.Управление

Педальное, кнопочное

 Электродвигатель:

A180M2У2

      Тип

30

       Мощность, кВт

2940

       Частота вращения, мин  ¹

Одиночный ход, ручной проворот
