Фреза | это… Что такое Фреза?

У этого термина существуют и другие значения, см. Фреза (значения).

Торцевая фреза

Фреза́ — инструмент с несколькими режущими лезвиями (зубьями) для фрезерования. Виды фрез по геометрии(исполнению) бывают — цилиндрические, торцевые, червячные, концевые, конические и др. Виды фрез по обрабатываемому материалу – дерево,сталь, чугун, нержавеющая сталь, закаленная сталь, медь, алюминий, графит. Материал режущей части — быстрорежущая сталь, твёрдый сплав, минералокерамика, металокерамика или алмаз, массив кардной проволоки. В зависимости от конструкции и типа зубьев фрезы бывают цельные (полностью из одного материала), сварные (хвостовик и режущая часть состоит из различного материала, соединённые сваркой), напайные (с напаянными режущими элементами), сборные (из различного материала, но соединённые стандартными крепёжными элементами — винтами, болтами, гайками, клиньями). Отдельно выделяют фрезерные головки — фрезы со сменными пластинами из твердого сплава и быстрорежущей стали.

Также такие фрезы часто называют механическими, а головку без ножей – корпусом. На рисунке представлена торцовая фреза с механическим креплением твёрдосплавных пластин.

Содержание

1 Концевые фрезы
2 Угловые фрезы
3 Дисковые фрезы
4 Фрезы со сферической головкой
5 Монолитные фрезы
6 См. также
7 Производство
8 Литература
9 Ссылки

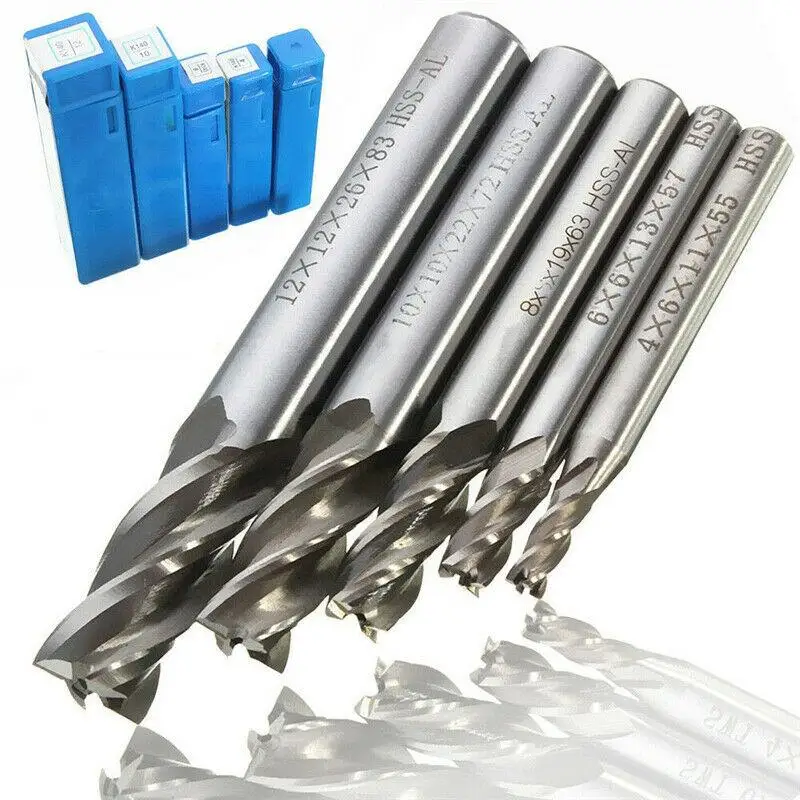

Концевые фрезы

Концевые фрезы.

Концевые фрезы представляют собой группу фрез, отличающихся креплением в шпинделе фрезерного станка. Крепление фрез в шпинделе станка производят при помощи цилиндрического или конического хвоста. Зубья на цилиндрической части конструируют аналогично зубьям цилиндрических фрез, а на торцовой части аналогично зубьям на торцовой части торцевых фрез. Концевые фрезы подразделяют на:

концевые обыкновенные с неравномерным окружным шагом зубьев, с цилиндрическим и коническим хвостовиками;
концевые, оснащённые коронками и винтовыми пластинками из твёрдого сплава;
концевые шпоночные с цилиндрическим и коническим хвостовиками;
шпоночные, оснащённые твёрдым сплавом;
концевые для Т-образных пазов;
концевые для сегментных шпонок.

Угловые фрезы

Угловые фрезы находят применение преимущественно для фрезерования канавок. Они бывают:

одноугловые;
двухугловые.

Одноугловые фрезы применяют для фрезерования прямых канавок на фрезах и другом инструменте.

Двухугловые несимметричные фрезы применяют для фрезерования прямых и винтовых канавок, а симметричные для фрезерования канавок фасонных фрез.

Дисковые фрезы

Дисковые фрезы необходимы для резки, разрезов или других операций связанных с грубой обработкой металла или неметалла.

Дисковые фрезы бывают трёх типов:

шлицевые или шпоночные;
двусторонние;
трёхсторонние.

Шлицевые дисковые фрезы имеют зубья только на цилиндрической поверхности. Для уменьшения трения по торцам толщина фрезы делается на периферии больше, чем в центральной части у ступицы. Важным элементом дисковой пазовой фрезы является ширина, так как фреза предназначена в том числе и для обработки пазов. Важной областью применения дисковой пазовой фрезы является распиловка заготовок из дерева и металла.

Двусторонние дисковые фрезы, кроме зубьев, расположенных на цилиндрической поверхности, имеют зубья на торце.

У трёхсторонних дисковых фрез зубья расположены на цилиндрической поверхности и на обоих торцах. Условия резания у торцовых зубьев менее благоприятны, чем у зубьев, расположенных на цилиндрической поверхности. Небольшая глубина канавки у торца не даёт возможности получить необходимые задние и передние углы.

Дисковые фрезы со сменными твердосплавными пластинами могут быть регулируемыми, т.е. в зависимости от положения картриджей к которым крепятся пластины фреза может делать пазы различной ширины.

Фрезы бывают с напайными пластинами и со сменными.

Зачастую фрезы применяют для профилирования деревянных деталей для изготовления деревянных евроокон, дверного штапика, для мебельных фасадов, изготовления окон, филенчатых дверей, дверей под стекло, филенки и дверной коробки, плинтуса, реечного плинтуса, европлинтуса, изготовления галтелей, полугантелей ,штапов, полуштапов, стенового бруса, для обработки пазов, обработки четвертей, изготовления доски пола паркета, для изготовления фасонных многопрофильных изделий, обшивочной доски вагонки, наличника, поручня, стенового бруса, обработки кромок бруса, для изготовления радиусной обшивочной доски для стенового бруса типа BLOCK-HOUSE.

Фрезы со сферической головкой

Используются для изготовления и др. деталей сложной формы. Таких как штампы, пресс-формы, лопатки турбин и т.д. Хотя чаще фрезы со сферической головкой изготавливаются цельнотвердосплавными (монолитными), но встречаются и варианты со сменными пластинами.

Фрезы со сферической головкой

Монолитные фрезы

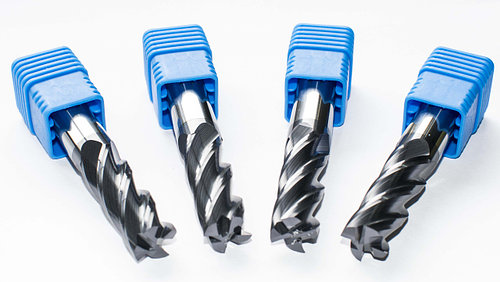

Монолитные фрезы — это фрезы, выполненные полностью из твердосплавного материала. Иногда их называют «пальчиковые фрезы». Их применение позволяет значительно ускорить процесс обработки, экономя время на замену/заточку и увеличивая скорость прохода в пять — шесть раз. Так же твёрдый сплав в режущем инструменте служит для обработки стали в закалённом виде, что исключает погрешности от деформации. В монолитные фрезы выпускаются следующих сплавов: Т5К10, Т15К6, ВК8, ВК10-ОМ. Самый передовой сплав — ВК10-ОМ, он отличается экономичностью и повышенной износоустойчивостью.

Зарубежные производители используют каждый свои марки сплавов. Состав, как правило, держится в секрете. Характерно что типы фрез и их материала сильно варьируются в зависимости от обрабатываемого материала. Часто целая линейка фрез может быть предназначена для обработки только одного вида материалов (алюминий, жаропрочная сталь, графит и т.д.) Другой отличительной особенностью иностранных производителей является широкое использование покрытий, среди которых наиболее распространенным является нитрид титана. Такие покрытия обладают твердостью большей, чем твердый сплав, и существенно повышают стойкость инструмента.

См. также

Сверло
Фрезерный станок
Фрезер

Производство

Литература

Фреза // Энциклопедический словарь Брокгауза и Ефрона: В 86 томах (82 т. и 4 доп.). — СПб., 1890—1907.

Ссылки

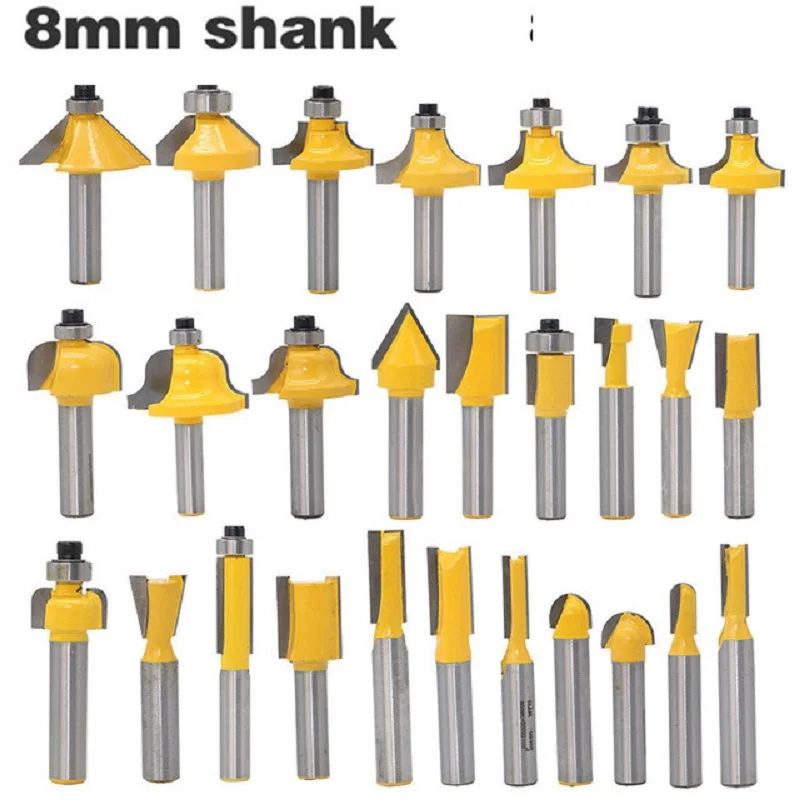

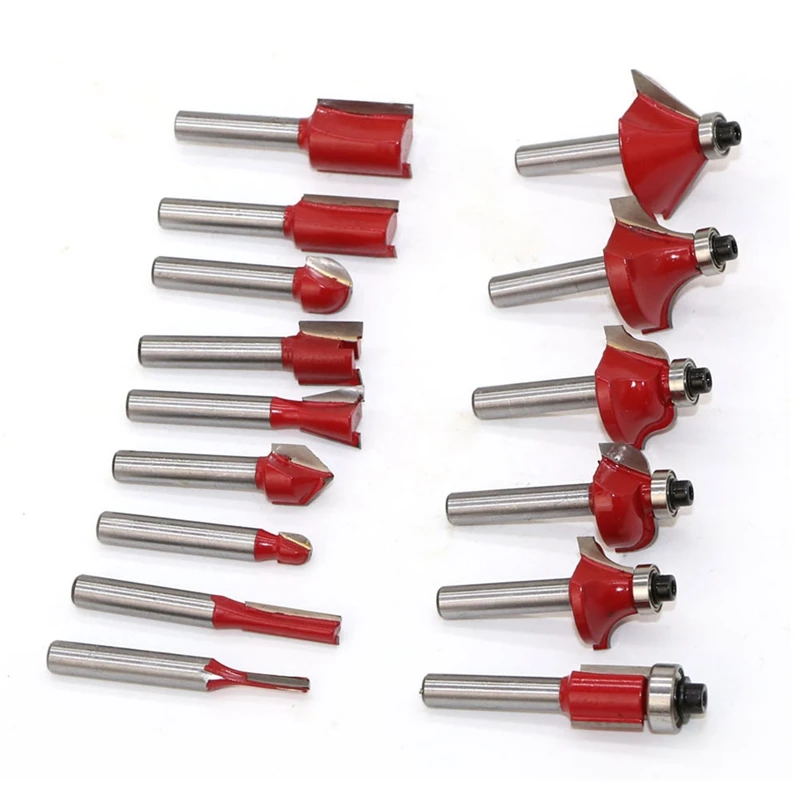

Основные виды фрез для ручного фрезера
