Станок для холодной ковки своими руками: виды и процесс изготовления

Машины и механические инструменты

Техника ручной обработки металла насчитывает более тысячи лет. Существует два основных типа. Это холодная ковка или горячая ковка. Для горячей обработки металла необходима мартеновская или плавильная печь и правильно подготовленное помещение. И эти машины стоят дорого.

Оборудование для холодной ковки можно разместить в любом подходящем месте — например, в пристройке к дому. При необходимости некоторые машины могут быть изготовлены на собственном производстве. Этот факт значительно снижает затраты на организацию производства. Кроме того, фотографии машин можно легко найти в Интернете.

Содержание

  1. Станки для холодной ковки: преимущества их применения
  2. Виды станков
  3. Какие станки самые важные
  4. Приспособление для изгибания металлических элементов «Улитка»
  5. Станок улитка для холодной ковки своими руками
  6. Улитка с лемехом
  7. Улитка с рычагом
  8. Как работать на станке улитка для холодной ковки
  9. Торсионный станок
  10. Компоненты станка и необходимые инструменты
  11. Изготовление
  12. Подвижная система
  13. Приспособление «Фонарик»
  14. Устройство и принцип работы
  15. Приспособление «Глобус»
  16. Устройство и принцип работы
  17. Приспособление «Гнутик»
  18. Устройство

Станки для холодной ковки: преимущества их применения

Главное преимущество заключается в том, что холодную ковку с помощью станка несложно сделать своими руками. Кроме того, при необходимости можно обойтись без электропривода.

Кроме того, работа на таких машинах имеет следующие преимущества.

  • Быстрое обучение.
  • Простота в эксплуатации.
  • Низкие затраты на рабочую силу.

  • Возможность изготовления ряда деталей.
  • Создание уникальных дизайнов путем комбинирования базовых элементов.
  • Безопасность.

Виды станков

Существует несколько основных типов машин, используемых в холодной ковке металла.

  • Улитки.

  • Скручивающие машины.

  • Гибочные машины.

  • Волны.

  • Пресса: В Китае «Сделано в Китае 2025» является важной стратегической целью.

Это минимальный набор станков для начала работы с заготовками. Не обойтись и без болторезов и сварочных аппаратов.

Кроме того, в производстве часто используются такие инструменты, как круглые шары, горелки или объемные приборы.

Какие станки самые важные

Почти все приспособления, используемые в процессе холодной ковки, устанавливаются в качестве дополнительного оборудования на двух основных машинах.

Сферы, изгибы или объемы размещаются на основании червя.

Лампы установлены на торсионной машине.

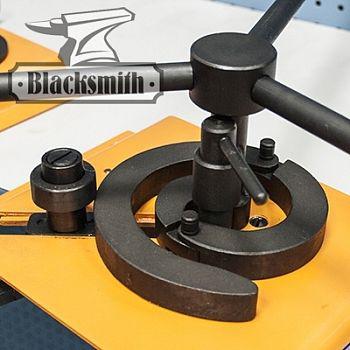

Приспособление для изгибания металлических элементов «Улитка»

Без этого станка холодная ковка своими руками была бы невозможна. Он используется для создания круговых узоров из профилированных труб или прутков. Получаются элементы узора, например, завитки или волюты.

Заготовке придают форму, обматывая ее вокруг шаблона вручную или с помощью рычага.

В более сложных конструкциях заготовка сгибается с помощью оправки, закрепленной в центре вала.

Такие машины можно купить или сделать самостоятельно.

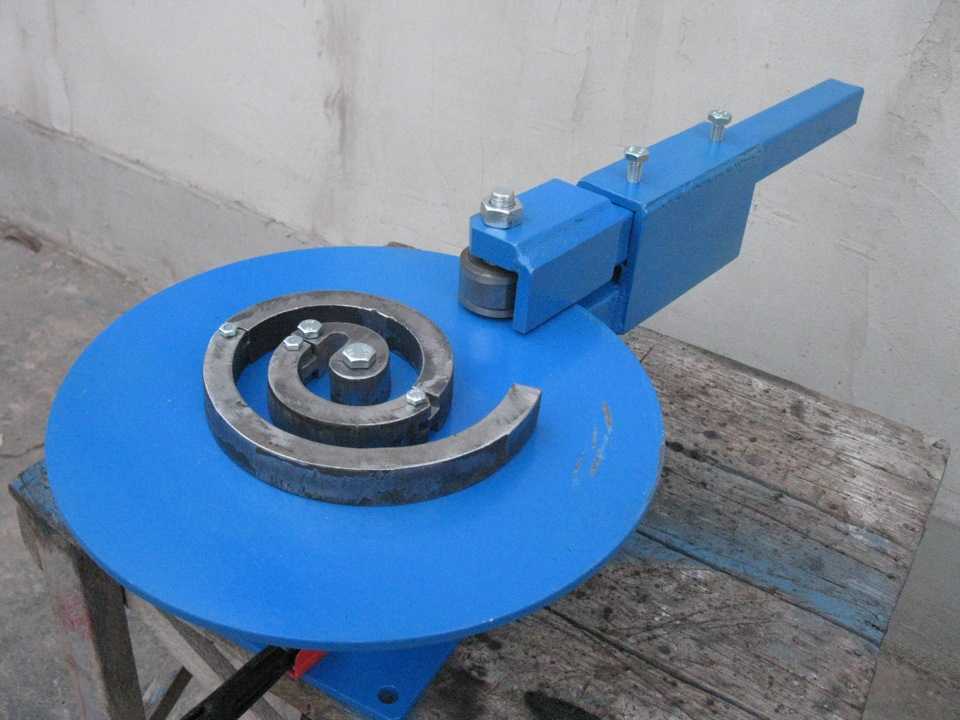

Станок улитка для холодной ковки своими руками

Создание машины включает в себя несколько этапов.

  • Рисование. При рисовании необходимо соблюдать строгие пропорции всех деталей. Зазор между центральной осью и упором должен быть на 3-4 мм больше ширины заготовки. Затем готовую деталь можно легко снять со станка.

  • Труба с минимальным диаметром 30 мм приваривается в центре к куску стали с минимальной толщиной 3 мм. Для фиксации заготовки вначале устанавливается центральный упор. Затем к заготовке приваривается металлическая полоса равной ширины и сгибается по спирали под нужным углом.

  • Крепление фиксируется на раме. Желательно, чтобы он был закреплен болтами, чтобы его можно было легко заменить в случае необходимости.

  • К приспособлению приварена рукоятка для облегчения сгибания заготовки. Ручка устанавливается на задней стороне заготовки так, чтобы она не мешала монтажу и демонтажу детали.

Для изготовления самодельного станка для холодной ковки вам понадобятся следующие инструменты.

  • Сварочный аппарат.

  • Дрель.
  • Угловая шлифовальная машина с отрезными и шлифовальными кругами.
  • Сверла различных диаметров.
  • Сверла для металла.

  • Магнитные кубики.

  • Компасы.

  • Плоскогубцы.

К работе следует приступать, когда все инструменты готовы.

Улитка с лемехом

Вал плуга — это полоса металла, согнутая в нужную форму. Это схема для изготовления гребешков. Вал плуга обычно съемный, так как завиток изготавливается по индивидуальным размерам каждой детали.

Улитка с рычагом

Если заготовка просто сворачивается в спираль, используется червяк с рычагом. Заготовка устанавливается между шпинделем и упором, а необходимое количество витков наматывается с помощью рычага, закрепленного на станине станка. Чем длиннее рычаг, тем меньшее усилие требуется для сгибания заготовки.

Как работать на станке улитка для холодной ковки

Необходимо отрезать заготовку до нужной длины. Это необходимо рассчитать заранее. Особенно если завивка будет сделана с обеих сторон. Один конец заготовки вставляется между оправкой и упором. Затем червяк поворачивается за рукоятку, и заготовка изгибается, чтобы придать ей форму лемеха плуга.

Когда желаемая кривизна достигнута, рычаг слегка перемещается назад. Это освобождает заготовку, чтобы ее можно было снять со станка.

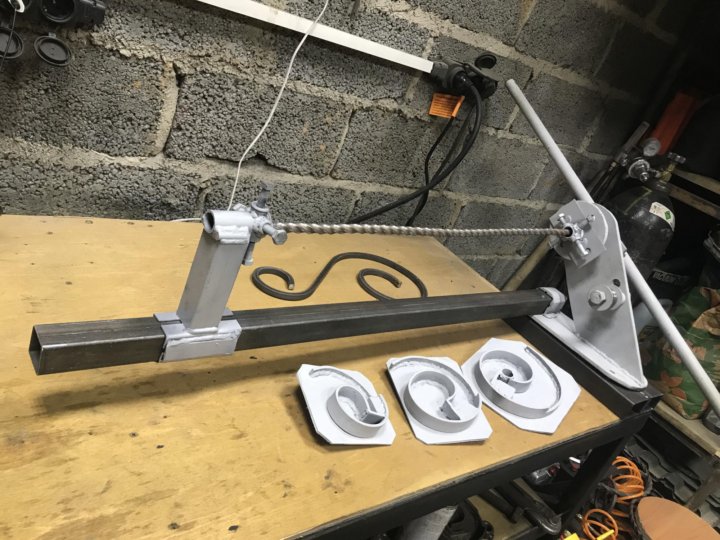

Торсионный станок

Это еще один тип машины для холодной ковки. Иногда его называют «твист». Он используется для скручивания заготовки из профильной трубы или квадратного прутка вокруг своей оси. На выходе получается витая деталь, похожая на сверло.

Компоненты станка и необходимые инструменты

Для создания машины необходимы следующие материалы

  • Профилированная двутавровая балка.
  • Плоскогубцы (2 шт.).
  • Стальной лист толщиной не менее 4 мм.

Необходимые инструменты.

  • Сварочный аппарат.
  • Измельчитель.
  • Нивелировочная машина.

  • Рулетка.
  • Дрель.

Изготовление

Тиски жестко крепятся к боковой стороне двутавровой балки необходимой длины. Сварка — лучший способ изготовления крепления. Кроме того, перед сборкой к двутавровой балке приваривается стальная пластина. Это предотвращает деформацию детали при вкручивании.

Подвижная система

Он монтируется с другой стороны крепежных клещей. Клещи расположены сверху и оснащены съемной центральной частью.

Важно, чтобы тиски находились в одной плоскости с обеих сторон двутавровой балки.

Вместо рычага к тискам приваривается колесо (штурвал). Чем больше диаметр, тем меньшее усилие требуется для изготовления заготовки.

Один конец заготовки зажимается в неподвижных тисках, а другой конец зажимается на вращающемся элементе.

С помощью маховика заготовка вкручивается в спираль с необходимым количеством оборотов.

Приспособление «Фонарик»

Для изготовления квадратных или круглых стержней в форме «корзин» или «факелов».

Устройство и принцип работы

Это приспособление изготовлено на базе стандартной торсионной машины. Труба с приваренной к концу гайкой большого диаметра зажимается в неподвижных тисках, в торцах которых просверлены отверстия по размеру заготовки.

Затем та же заготовка зажимается в противоположных поворотных тисках. Заготовка вставляется в отверстие коаксиальной гайки.

Между гайками помещается металлический вал. Его диаметр должен быть меньше внутреннего диаметра гайки. Затем заготовке придается нужная форма путем вращения одного края заготовки.

Два конца прутка удерживаются вместе с помощью сварки или зажима.

Приспособление «Глобус»

Используется для изготовления деталей с большим радиусом изгиба. Детали используются для выделения частей декора в дизайне. Часто внутри находится отдельный узор. На профессиональном сленге его иногда называют «пуходеркой» по этой причине.

Устройство и принцип работы

Он установлен на основании в виде «улитки». Сначала один край заготовки загибается через специально установленную втулку. Это основание вала рычага.

Затем вторая втулка используется для сгибания заготовки по шаблону, который имеет форму дуги с необходимым радиусом. Оба ролика прикреплены к рычагу, который приводится в действие вручную. Другой конец заготовки сгибается таким же образом.

Затем необходимое количество гнутых деталей соединяется между собой сваркой или зажимом.

Приспособление «Гнутик»

Предназначен для гибки прутков или труб на заданный угол или радиус. Кроме того, оснастка используется для изготовления зажимов для удержания заготовок вместе без необходимости сварки.

Устройство

Самодельный гибочный инструмент состоит из.

  1. Основание с канавками. Изготовлен из прочного швеллера.
  2. Скользящий упор. Он перемещается в пазу с помощью червячного зубчатого механизма.
  3. Два фиксированных концевых упора. Они крепятся к различным частям основания.

К упорам крепятся сменные валы разного диаметра. Это позволяет сгибать детали до необходимого радиуса и угла. Кроме того, желательно предусмотреть возможность замены роликов или клиньев на подвижных перегородках.

Это значительно расширит функциональность машины.

Заготовка зажимается неподвижным упором и сгибается на необходимый угол путем давления на заготовку подвижным упором. Благодаря использованию механизма червячной передачи заготовке не нужно придавать нужную форму физическим усилием.

Холодная ковка хорошо подходит для использования в качестве одного из видов частного предпринимательства.

Этот вид бизнеса не требует больших инвестиций на начальных этапах благодаря возможности самостоятельно производить оборудование.

Приспособления для холодной ковки своими руками чертежи. Самостоятельное изготовление станка для холодной ковки

Содержание

  1. Приспособления для холодной ковки своими руками чертежи. Самостоятельное изготовление станка для холодной ковки
    • Разновидности станков
    • Отличия холодной ковки
    • Отличия холодной ковки
  2. Холодная ковка в домашних условиях. Штамповка, ковка и гибка
  3. Холодная ковка своими руками чертежи. Начало холодной ковки самодельными станками.
  4. Чертеж завитка для холодной ковки. Виды, устройство и принцип работы «Улитки»
  5. Матрицы для холодной ковки своими руками. Особенности производства металлической ковки холодным методом

Приспособления для холодной ковки своими руками чертежи. Самостоятельное изготовление станка для холодной ковки

Очень популярными благодаря своей красоте и изысканности давно стали изделия из металла, сделанные при помощи ковки. Такие декоративные элементы достаточно дорогостоящие и не всегда есть возможность заказать себе все желаемые украшения в интерьер или загородный дом. Но, помимо горячего вида ковки, которая нужна для того, чтобы создавать металлические декоративные конструкции, есть холодная ее разновидность. Последний вариант можно реализовать самостоятельно, для этого понадобиться соорудить станок для холодной ковки своими руками, после чего можно будет приступить к реализации всех задумок и идей.

Станок для ходолной ковки своими руками

Разновидности станков

В основном все приспособления, которые предназначены для изготовления деталей из металла при помощи ковки холодного типа характеризуются ручным приводом. По принципу электропривода работают немногие из них, хотя соорудить такую конструкцию можно с каждым из приспособлений. Единственный вопрос относительно привода – это целесообразность, потому как затраты на энергоресурс, который питает агрегат и сложность процесса установки механизма могут не оправдывать себя, если соотносить их с количеством выполняемой работы и ее регулярностью.

В таблице указаны все приспособления, которые работают за счет привода ручного типа, относящиеся к процессу холодной ковки.

Устройство Краткое описание
ТвистерПри помощи такого устройства происходит закручивание металла, формирование спиралей и завитков, имеющих узкую сердцевину.
Станки торсионного типаПри помощи такого станка происходит закручивание прутов винтового типа, а также возможно изготовление спиралей большой величины и филаментов (корзинок, фонариков и луковиц).
Инерционно-штамповочные станкиПредназначаются для того, чтобы изготавливать соединительные части меду декоративными составляющими, делать узорные наконечники и различный мелкий рисунок и рельеф.
Станки для гибкиСуществует несколько разновидностей таких станков: нажимного, протяжного и комбинированного типов. Первая разновидность нужна для того, чтобы получать волнообразные изгибы или зигзагообразно изогнуть прут. Протяжная разновидность востребована, когда необходимо изготовить кольцо, завиток или спираль, имеющую широкую сердцевину. Используя комбинированную разновидность можно соорудить любой из перечисленных элементов.

Справка: очень часто в некоторых источниках можно встретить название станков, предназначенных для кручения также как и для станков, которые делают навивку — твистеры. Однако это не совсем верно, станки, которые закручивают металл – это станки торсионного типа.

Отличия холодной ковки

Существует такое понятие как «штамповка», которое иногда путают с холодным типом ковки. Сама же холодная ковка имеет 2 принципа, по которому может происходить этот процесс. В таблице указаны различия процессов.

Процесс Описание
ШтамповкаПроцесс штамповки можно описать как выдавливание определенных фигур при помощи пуансона, который работает при высоком уровне давления. Примером процесса  штамповки служит алюминиевая банка. Нагрев металла при этом не используется. Возможность применить такую технологию дома вряд ли возможно, поскольку невозможно создать для этого необходимые условия.
Холодный тип ковки (наклепывание)Такая разновидность холодной ковки, по сути, есть наклеп, а именно проводится в процессе определенное число ударов очень большой силы, что позволяет структуре металл изменяться и становиться необходимых параметров по размеру и форме. Такая манипуляция проводится при помощи молота, который также можно соорудить своими руками.
Холодный тип ковки (гнутье)Иная разновидность – это гнутье. При такой технологии металл по структуре остается прежний, не меняя своих характеристик. Этот тип ковки возможен для использования дома, для него лишь нужно заняться созданием станка для холодной ковки своими руками.

Холодная ковка в домашних условиях. Штамповка, ковка и гибка

Так что это такое – холодная ковка? От штамповки она отличается тем, что металл под воздействием рабочего органа почти не течет или течет слабо. Взгляните на пивную банку либо, допустим, алюминиевый или жестяной чайник. Они выдавливаются одним ударом пуансона штамповочного пресса; чайник и т.п. изделия сложной формы – составным раздвижным пуансоном. Получить необходимое для создания столь высокого давления рабочее усилие в домашних условиях невозможно, кроме одного случая, см. далее.

От горячей ковки холодная отличается, понятное дело, тем, что заготовку предварительно не нагревают. Собственно холодная ковка, которая ковка, это наклёпывание (наклёп) детали продолжительной серией регулярных ударов определенной силы. Структура металла при этом существенно изменяется: твердость поверхностного слоя увеличивается, а сердцевина обеспечивает общую вязкость и прочность на излом. Мастера-кустари – инструментальщики и оружейники – буквально охотятся за буферами и колесными бандажами жд вагонов, кусками рельсов.

Наклёпывание стали осуществляется механическим молотом. Сделать его своими руками можно, и даже проще, чем некоторые виды станков для холодной художественной ковки. Но данная публикация посвящена именно последнему предмету, а холодная художественная ковка это по сути гибка (гнутьё) металла: его структура в детали существенных изменений не претерпевает, а изменение физико-механических свойств металла для качества конечной продукции не существенно. Поэтому холодную ковку, которая ковка, оставим до подходящего случая, а займемся ковкой, которая гнутье. Для краткости назовем ее просто художественной ковкой, а где потребуется упомянуть о ковке горячей, там это будет оговорено особо.

Холодная ковка своими руками чертежи. Начало холодной ковки самодельными станками.

Холодная ковка своими руками требует два обязательных действия – пресс и гнутье. Для совершения всех этих действий придавать определенную температуру для металла нет необходимости, но все равно необходимо провести термообработку.

Чтобы сконструировать что-то своими руками, уже не обязательно иметь специальные станки для художественной ковки , теперь можно создать станки для ковки металла в домашних условиях. Но без опыта работы с такими инструментами все равно не справиться. Чтобы вся работа была успешной, нужно пользоваться металлами определенной толщины.

Самодельный станок для холодной ковки запросто можно использовать для создания конструкций, которые будут значительно прочнее, нежели те, которые были изготовлены штамповкой. Кованые изделия своими руками получаться высококачественными, когда будет все сделано верно и без ошибок, ведь исправить их очень сложно. После нескольких работ, благодаря полученному опыту, можно начать делать превосходные конструкции, используя самодельные станки и приспособления для холодной ковки.

Чертеж завитка для холодной ковки. Виды, устройство и принцип работы «Улитки»

Улитка для холодной ковки — это приспособление для создания узоров в виде завитков из металлических прутков путем их деформационного загиба по контуру шаблона. Деформация происходит за счет жесткой фиксации рабочего прутка к шаблону. Для этого нужно прикладывать силу. Обеспечивается это ручным усилием или электрическим приводом. При самостоятельном изготовлении устройства целесообразность применения электрического привода должен определить сам мастер. Он необходим в случае большого объема работ. В основном используется ручное усилие.

Улитка (кондуктор) может иметь разную конструкцию. Она может быть выполнена:

  • в виде стабильно приваренного к рабочему основанию шаблона;
  • в виде разборных съемных частей, которые крепятся на основание.

По-разному может быть организован и ручной привод.

В самой примитивной конструкции пруток наматывают на шаблон простым усилием рук или с использованием в качестве рычага любого подходящего приспособления.

Также рычаг может входить в конструкцию станка и крепиться к ножке станины и приводиться в движение с помощью подвижного подшипника, перемещающегося по основанию улитки.

В более сложных устройствах вращается сам кондуктор, который крепится на ось вала. Она приводится в движение с помощью трех рычагов.

Вы должны заранее определить конструкцию станка, исходя из целесообразности и удобства использования.

Монолитный кондуктор имеет определенную форму шаблона, которая служит единственным вариантом завитка. Это является недостатком такой конструкции, но зато ее сделать самим совсем несложно.

Съемный вид конструкции удобен тем, что на таком станке можно изготавливать фигурные завитки разных размеров и форм. Но конструирование самого станка более сложное. Кроме того, у съемного устройства надежность фиксации частей шаблона хуже, чем у монолитного вида. Вам потребуется постоянное подкручивание резьбовых соединений, т. к. они при работе могут ослабеть.

Матрицы для холодной ковки своими руками. Особенности производства металлической ковки холодным методом

Созданные в домашних условиях элементы холодного типа ковки не настолько вычурные, как полученные горячим методом, однако имеют превосходный декоративный вид. Имея под рукой набор специальных приспособлений, инструментов, оборудования, материалов можно создавать великолепные вещи, при этом соблюдая порядок технологического процесса.

Сначала подготавливается эскиз изделия. На первом этапе для работы берутся элементарные вещи. После получения необходимых навыков и овладения приемами работы, можно приступать к изготовлению более сложной продукции. На эскизе изображается общий рисунок, размеры, необходимые составные части. Учтите, что имеющееся в распоряжении оборудование предназначено для определенных операций.

После предварительного эскизного этапа проводится расчет материалов для изготовления металлоизделия. В зависимости от его сложности будет зависеть список материальных компонентов. Для простой подставки можно обойтись металлической трубой и стальными полосами, а для изготовления ворот потребуется более широкий ассортимент материалов.

Перед началом производства повторно проверяются расчеты, от которых будет зависеть конечный вид готового металлоизделия. Этот этап весьма важен, так как исправлять и выполнять подгонку продукции всегда сложнее, чем изготовить новые детали. После этого начинается основной этап создания элементов будущей конструкции. Имея в наличии составные компоненты, проводится их сборка посредством сварки и клепки. На финальном этапе выполняется шлифовка, а также покраска готового металлоизделия.

Используя этот метод, можно получить декоративные компоненты для калиток, ворот, разнообразных заборов, цветочные подставки, обрамления для зеркал и солидных картин. Помимо этого, изготавливаются фигурные ножки для столов, скамеек, стульев, детали козырьков, навесов, перил, оконные решетки, а также прочие декоративные и защитные металлоизделия. Полученные узоры металлоизделий холодной ковки своими руками становятся уникальными авторскими находками.
