Устройство аккумуляторных шуруповертов и способы их переделки на питание от сети

Содержание

• 1 Способы, как переделать аккумуляторный шуроповерт
  • 1.1 Переделка со штатным аккумулятором и зарядкой
  • 1.2 Замена неисправной платы зарядки на БП от компьютера
  • 1.3 Трансформаторная схема для питания шуруповерта
• 2 Видео

В хозяйстве современного человека не редким инструментом является шуруповерт, практически этот инструмент аналог электрической дрели. Достоинством этого вида считается автономное питание от портативного аккумулятора, вделанного в нижней части рукоятки. Батарею надо периодически заряжать от сети через специальное зарядное устройство, при длительной эксплуатации аккумулятор выходит из строя, требуется замена, а стоят они недешево. Поэтому многие пользователи задумываются, как переделать аккумуляторный шуруповерт, чтобы он работал от сети на 220 вольт.

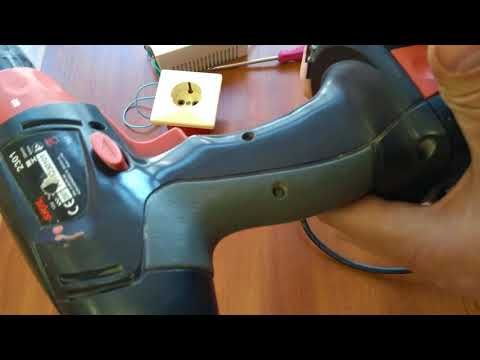

Общий вид одного из вариантов

Иногда потребители принимают решение, что необходима переделка шуруповерта в обычную электродрель с питанием от сетевой розетки. Возникает вопрос, как сделать это с меньшими затратами времени и финансов. Если обладать определенными знаниями в электротехнике и практическими навыками, то питание шуруповерта от сети 220В сделать несложно. Существует несколько способов с использованием различных устройств для преобразования электроэнергии к соответствующему виду для вращения мотора шуруповерта.

Способы, как переделать аккумуляторный шуроповерт

Переделка шуруповерта на питание от сети заключается в преобразовании напряжения 220В с переменным током в напряжение 12 или 18В постоянного тока. Один из самых надежных и простых способов преобразования шуруповерта в сетевой вариант – использовать его штатные комплектующие.

Переделка со штатным аккумулятором и зарядкой

Переделка аккумуляторного шуруповерта на сетевой в этом случ предполагает, что схему собирают на базе штатного зарядного устройства. Потребуются следующие материалы:

• Зарядное устройство;
• Аккумуляторная батарея;
• 2-3 метра гибкого многожильного медного провода, с двумя проводниками, сечением 2. 5-4 мм2;
• Обычный набор инструментов и расходные материалы, паяльник, припой, изоляционная лента или термоусадочная трубка соответствующего диаметра к проводам. Для разборки шуруповерта потребуется отвертка, бокорезы и монтажный нож для резки и зачистки проводов.

Последовательность операций в процессе переделки шуруповерта в сетевой:

• Снимается крышка с корпуса зарядного устройства;
• На выходные контакты платы зарядного устройства, которые подключаются к аккумулятору во время зарядки, припаиваются концы провода с соблюдением полярности. Жила с красной изоляцией – к клемме «+», с синей изоляцией – к клемме минусу;

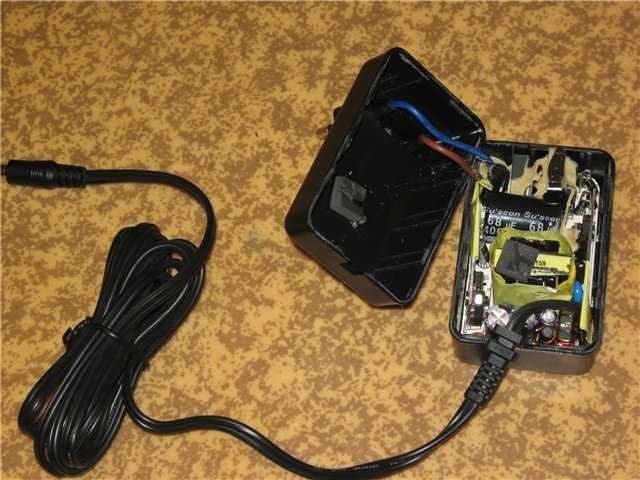

Плата зарядного устройства

• Полярности можно определить по надписям на плате или корпусе изделия. Для надежности можно включить зарядку и мультиметром измерить на выходе 12 В, и определить контакты по полярности;
• Из корпуса аккумуляторной батареи извлекаются гальванические элементы;

Как из аккумуляторного отсека извлекаются гальванические элементы

• На контакты внутри корпуса аккумуляторной батареи подключается провод от зарядки с соблюдением полярности.

Таким образом, шуроповерт преобразуется в сетевой. При включении устройства в розетку на входную цепь шуруповерта будет поступать соответствующее напряжение 12 или 18В постоянного тока.

Соблюдение полярности рекомендуется, но не обязательно. При изменении полярности вал электродвигателя будет вращаться в обратную сторону, все современные шуруповерты имеют переключатель смены полярности, фактически осуществляется реверс вращения патрона шуруповерта.

Важно! Клеммы на плате зарядного устройства обычно делают из латунного сплава, к медным проводам их надо припаивать с кислотным припоем или удалить вообще, а провода припаять на дорожки печатной платы.

Перед пайкой в корпусах аккумуляторной батареи и зарядного устройства делаются отверстия, через которые протягивается провод. Для более жесткой фиксации его в пределах корпуса можно завязать в узел и намотать изоленты, чтобы диаметр намотки превышал Ø отверстия.

Замена неисправной платы зарядки на БП от компьютера

В случае, когда в комплекте БУ шуруповерта неисправна плата зарядки, чтобы сделать сетевой вариант, ставится блок питания с параметрами, подходящими по напряжению и мощности. Иногда блок питания подходит от персонального компьютера. Надо учитывать, что сетевое питание преобразуется в 12 вольт постоянного тока, шуруповерт на холостом ходу потребляет ток до 4А, кратковременно в момент затяжки – более 40А, то пиковое значение потребляемой мощности может быть до 480 Вт.

Можно установить БП от ноутбука, они компактны и удобны для эксплуатации, но максимальная мощность этих моделей в пределах 100Вт, немного больше этого не всегда достаточно.

Блок питания для ноутбуков

Напряжение на выходе 19В, есть шуропеверты с таким питанием.

Мощность (P) = 19 А х 6,15 А = 117 Вт, тогда можно добавить преобразователь на 12В, и шуроповерт будет работать на холостом ходу и закручивать болты с небольшим усилием. При вкручивании саморезов в плотную деревянную поверхность такой блок питания может долго не протянуть – сгорит.

Расположение блока питания внутри системного блока ПК

Надежнее использовать блоки питания из системных блоков стационарных компьютеров. Они более мощные и по всем параметрам соответствуют для подключения к шуруповертам.

Пиковая мощность такого блока питания – 500Вт; номинальная для длительной эксплуатации нагрузки – 460Вт, это как раз то, что нужно для шуруповерта с питанием 12В.

Плата АХ500-А в корпусе

На верхней крышке металлического корпуса расположен вентилятор, который подключается через разъемы к плате. Вентиляционное охлаждение позволяет БП выдерживать большие пиковые нагрузки в 500Вт в течение нескольких минут. Иногда вентиляторы расположены на боковых стенах, это зависит от модели БП.

Для подключения такого блока питания к шуруповерту надо выполнить всего несколько операций:

• Отключить все разъемы БП от материнской платы и других элементов системного блока;
• Открутить винты крепления на корпусе БП и системника, потом извлечь его из системного блока;
• С подключением к сети 220В проблем не возникает, провод с разъемом входит в комплект БП;
• 12 вольтовый выход придется поискать, их в этой модели БП даже два, найти можно по маркировке на печатной плате. На некоторых разъемах пишется выходное напряжение напротив контактов;

Обозначение контактов на разъемах БП

К сведению. Когда надписей нет, ориентироваться можно по цвету проводников, в этой серии БП +12В с платы на разъем выводятся проводами с изоляцией желтого цвета. Подключение минуса делается черными проводами.

• Чтобы проверить правильность выбранной пары, надо включить блок питания и замерить напряжение мультиметром;

Обратите внимание! В нашем случае используется импульсный БП, который не запустится вне схемы системного блока. Не вдаваясь в подробности работы отдельных полупроводниковых элементов, просто примем как аксиому, что нужна доработка, которая заключается в простой перемычке.

• Зеленый провод, предназначенный для включения БП по штатной схеме, надо подсоединить на черный проводник, это делается прямо на плате. Лишний отрезок зеленого провода откусывается, оставшийся конец зачищается и припаивается на дорожку платы к черному проводнику;

Доработка в блоке питания АХ500-А, установка перемычки

• После сделанной доработки БП можно включить в сеть и проверить мультиметром наличие 12В на выбранной паре проводов;
• Желтый и черный проводник можно удлинить и припаять к ним разъем;
• В аккумуляторном корпусе для подключения шуруповерта, как и в предыдущих случаях, удаляются отслужившие свой срок гальванические банки, и устанавливается ответная часть разъема к линии от блока питания. Варианты могут быть разные, можно шнур припаять к шуруповерту, а разъем – подключать на блоке питания, кому как удобно;

Выводы с блока питания 12В припаиваются к разъему, идущему на шуруповерт

• При пайке разъемов и соединений не забывайте предварительно на провода одевать термоусадочные трубки и усаживать термофеном, изолируя места пайки. В крайнем случае делайте это обычной изолентой;
• Не задействованные выводы проводов с БП можно откусить или свернуть, заизолировать концы и сложить внутри корпуса.

Блок АХ500-А с вентилятором

Обратите внимание! При сборке корпуса не забудьте подключить вентилятор. Если вы его отпаивали или откусывали в процессе монтажа, надо запоминать контакты  подключения. Вентилятор запитывается от линии 12В, по этому признаку можно легко найти точки подключения шуруповерта.

Трансформаторная схема для питания шуруповерта

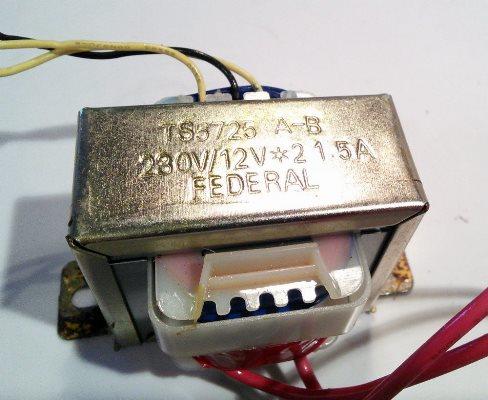

Один из доступных способов быстро запитать шуруповерт от сети – использовать классическую схему с понижающим трансформатором на 220В/12-15В и диодным мостиком, преобразователем переменного напряжения в постоянное.

Схема трансформаторного блока питания

Все элементы легко размещаются в любом корпусе, необходимые органы управления, контроля и индикации выводятся на лицевую панель.

Трансформаторы и диоды с соответствующими параметрами, выдерживающие мощности более 100Вт, можно взять в старой бытовой технике (телевизорах, магнитофонах), с стабилизаторов напряжения и других блоков питания. При необходимости переделываем трансформатор, доматываем вторичную обмотку или ставим в обмотку вывод на определенном количестве витков, для достижения на выходе 12-15В.

Установка элементов трансформаторного блока питания в корпус

Диоды рекомендуется размещать на дюралевом радиаторе, который эффективно отводит тепло, продлевая ресурс работы. Обладая определенными практическими навыками и знаниями в электротехнике, трансформатор можно намотать своими руками.

В продаже есть много блоков питания с подходящими характеристиками, чтобы запитать шуроповерт от сети, но для этого необходимы финансовые затраты. При наличии старого системного блока от ПК несложно переделать блок питания, тем более что при необходимости его нетрудно привести в исходное состояние и использовать по назначению.

Видео

Переделка шуруповерта на литиевые аккумуляторы 18650

Оцените статью:

Переделка аккумуляторного шуруповерта на питание от сети

Благодаря независимости от электрической сети, аккумуляторные шуруповерты пользуются большой популярностью у мастеров и строителей. При этом, рано или поздно батарея перестает держать заряд, что приводит к необходимости дополнительных затрат на покупку нового источника питания. Нередко аккумуляторы стоят дорого или нужный вариант отсутствует в продаже, поэтому встает вопрос, как переделать шуруповерт на сетевой в домашних условиях.

Содержание

1. Необходимые инструменты и материалы
2. Варианты источников питания
3. С блоком питания от компьютера
4. С китайским блоком питания
5. С зарядкой от ноутбука
6. С самодельным блоком питания
7. Выводы

Необходимые инструменты и материалы

Для переделки аккумуляторного устройства в электрическое первое необходимо оснастить источником, которое будет обеспечивать нужную силу тока. Элемент можно купить, взять от другой техники или усовершенствовать. Потребуются следующие материалы и инструменты:

• электроизоляционная лента;
• паяльник;
• отвертки разного размера;
• пассатижи;
• кусачки;
• строительный нож.

Чтобы перевести агрегат на зарядку от сети, потребуется корпус для преобразователя. Для этого подойдет оболочка родного аккумулятора, которую придется немного переделать.

Варианты источников питания

При преобразовании аккумуляторного инструмента в электрический нужно помнить, что выходное напряжение у нового агрегата должно варьироваться от 12 до 18 В. Существует несколько вариантов источников питания, позволяющих осуществить данную манипуляцию:

1. Импульсный. Работает по инверторной системе – выпрямляет выходной ток, преобразует его в высокочастотные импульсы, а затем напрямую или через трансформаторы передает шуруповерту. К основным плюсам такого варианта относят высокий КПД, малые размеры и защиту от короткого замыкания.
2. Трансформаторный. Источник питания данного типа состоит из понижающего трансформатора, выпрямителя, стабилизатора и конденсатора. В некоторых случаях в схему добавляют предохранитель и высокочастотный фильтр, способствующий устранению помех. В сравнении с импульсным источником трансформаторный считается более мощным. К его плюсам относят и низкую цену, но он уступает по уровню КПД, характеризуется громоздкостью.

При выборе последнего варианта часть выходного напряжения будет уходить на стабилизатор, поэтому максимальное значение тока должно быть немного выше необходимого.

С блоком питания от компьютера

Процедура отличается легкостью переделки, доступностью необходимого элемента. Следующая схема подскажет, как подключить шуруповерт к сети, используя в качестве источника питания блок от компьютера:

1. В выбранном варианте преобразователя находят кабеля черного и зеленого цвета на большом квадратном разъеме, которые нужно подсоединить друг к другу и заизолировать.
2. С другого разъема удаляют все провода, кроме желтого и черного.
3. С агрегата снимают батарею и извлекают из нее все элементы, отработавшие свой ресурс.
4. К клеммодержателям, расположенным внутри аккумуляторного корпуса, припаивают кабель низкого напряжения.
5. Шнур выводят наружу через просверленное в корпусе АКБ отверстие, что позволяет соединить его с черным и желтым проводами блока питания.
6. Все открытые контакты изолируют специальной лентой.

Для проверки результата пользователь должен подключить шуруповерт к сети с напряжением 220 вольт. К достоинствам метода относят надежность, долговечность источника, наличие защиты от перегрузок. Основным недостатком выделяют большие габариты.

Компьютерный блок выбирают с мощностью не менее 300 Вт. Какие провода дают напряжение 12 В обычно указано на корпусе.

С китайским блоком питания

При отсутствии ненужного компьютерного блока питания подойдет бюджетный вариант в виде недорогого элемента китайского производства, который можно пробрести на любом радиорынке. Напряжение на выходе у такого источника должно составлять 24 В. При этом его потребуется переделывать, чтобы он передавал на инструмент ток силой не более 18 В.

Ниже будет рассказано, как переделать шуруповерт из аккумуляторного в сетевой, используя китайский преобразователь:

1. В приобретенном элементе выполняют замену резистора с высоким постоянным сопротивлением (R10) на регулируемый с максимальным пределом 10 кОм (значение параметра выставляют выше 2300 Ом, иначе шуруповерт не будет работать).
2. Подают ток на источник.
3. С помощью мультиметра замеряют показатели.
4. Настраивают ампераж регулируемый резистора, чтобы значение на выходе не превышало 9 А.
5. Извлекают внутренние комплектующие из корпуса АКБ электроинструмента.
6. Припаивают кабель блока питания к контактам, а затем выводят его наружу, просверлив отверстие в «коробке» аккумулятора.
7. Обновленную батарею крепят к корпусу агрегата для проведения пробного запуска.

Переделанный аккумулятор станет легче после извлечения всех элементов, что приведет к потере балансировки.

Для ее нормализации рекомендуют разместить внутри пустого корпуса АКБ небольшой груз. Также стоит позаботиться и о достаточной длине кабеля, соединяющего инструмент с источником питания. В противном случае это негативно отразится на комфорте эксплуатации электрошуруповерта.

Время непрерывной работы такого сетевого агрегата не должно превышать 20 мин., так как дешевый китайский блок не рассчитан на высокие нагрузки.

С зарядкой от ноутбука

Подключение аккумуляторного шуруповерта к сети 220 В можно осуществить, используя зарядку от ноутбука. Легкость переделки обусловлена способностью зарядного устройства такого типа преобразовывать высокое напряжение в малый выходной ток до 19 В. Следующий алгоритм подскажет пользователям, как сделать шуруповерт проводным инструментом:

1. Извлекают из аккумулятора агрегата разрядившиеся «банки», оставляя только клеммы.
2. Обрезают выходной кабель зарядного устройства ноутбука, зачищая конец от изоляции.
3. Используя паяльник, соединяют клеммы в корпусе АКБ с оголенными проводами источника питания (пайку рекомендуют проводить с применением специальной жидкости, называемой флюс, которая образует на медных кабелях защитную пленку, предотвращает их окисление).
4. Соединения изолируют специальной лентой.
5. В корпусе аккумулятора просверливают отверстие, чтобы выпустить через него шнур зарядки наружу.
6. Проверяют работоспособность переделанного сетевого инструмента путем его включения.

В сравнении с компьютерным блоком, зарядное устройство от ноутбука обладает более компактными габаритами и меньшей массой, поэтому не сделает шуруповерт громоздким. Такой агрегат легко транспортировать или переносить в другое место работы.

С самодельным блоком питания

Еще одна возможность запитать шуруповерт от розетки с напряжением 220 В заключается в использовании самодельного преобразователя. При этом потребуются небольшие познания в электротехнике, но готовый блок питания получится компактным. Это позволит разместить его в корпус старого аккумулятора.

Следующая схема подскажет, как сделать шуруповерт своими руками сетевым:

1. Из корпуса АКБ инструмента извлекают все элементы, пришедшие в негодность.
2. Собирают самодельный преобразователь из покупных деталей – трансформатор, выпрямитель, фильтр, стабилизатор (все составляющие электрической схемы припаивают к монтажной плате).
3. В корпусе аккумулятора просверливают отверстия для выхода проводов.
4. Помещают самодельный блок внутрь (тестером проверяют наличие напряжения на выходе).
5. Соединяют кабеля низкого напряжения с клеммами.
6. Сетевые провода выводят наружу.
7. Собирают корпус и вставляют готовый блок в инструмент.

Правильность переделки проверяют путем подключения агрегата к электрической сети.

При сборке самодельного блока нужно учитывать размеры комплектующих, чтобы полученная конструкция свободно помещалась в корпусе аккумулятора. Выбранные детали должны обеспечивать мощность инструменту не менее 300-400 Вт.

Выводы

Переделку аккумуляторного шуруповерта в сетевой считают несложной задачей. Мастер должен обладать хотя бы элементарными знаниями в электротехнике. При желании преобразователь можно собрать самостоятельно, но легче использовать готовые варианты с подходящими параметрами. Представленная информация научит, как подключить шуруповерт к сети от блоков питания разного типа.

инструкция, плюсы и минусы, правила эксплуатации

Содержание

• Зачем переделывать аккумуляторный шуруповерт
• Преимущества и недостатки переделки
• Необходимые материалы и инструменты
• Какой мощности понадобится БП
  • Импульсный
  • Трансформаторный
• Как переделать шуруповерт для работы от сети
  • Подключение к зарядке
  • Подключение блока в корпусе от аккумулятора
  • Соединение с внешним БП
  • Подсоединение к БП с компьютера
• Как запитать шуруповерт, сохранив его автономность
  • Замена старых элементов
  • Подключение к аккумулятору авто
  • Подсоединение к внешнему аккумулятору
• Правила эксплуатации
• Меры предосторожности

Аккумуляторный шуруповерт – незаменимый инструмент, который часто используется в хозяйстве. Бывают ситуации, когда батарея устройства выходит из строя. В таком случае не обязательно покупать новый аккумулятор. Можно переделать инструмент, чтобы он работал от сети. Однако перед этим надо разобраться с тем, как сделать шуруповерт напрямую от зарядки.

Зачем переделывать аккумуляторный шуруповерт

Некоторые люди не понимают, зачем делать из аккумуляторного электрошуруповерта сетевой. На самом деле все достаточно просто. Дело в том, что пользоваться таким инструментом можно только до тех пор, пока его батарея не сядет. После разрядки придется подзаряжать шуруповерт и только после этого продолжать им пользоваться. Многих это не устраивает, и они решают заняться переделкой инструмента в сетевую модель.

Также это часто делают, когда батарея выходит из строя и перестает заряжаться. Многим не хочется тратиться на новый аккумулятор, и они решают переделать инструмент, чтобы он работал от сети.

Преимущества и недостатки переделки

Переделывание шуруповерта в сетевую модель имеет ряд достоинств. Среди основных преимуществ можно выделить следующее:

• не придется периодически подзаряжать устройство;
• не будет ухудшаться мощность инструмента из-за слабой батареи;
• не понадобится менять аккумуляторы.

Однако есть у такого переделывания и свои недостатки. Главный минус заключается в том, что таким инструментом труднее пользоваться в труднодоступных местах. Придется покупать специальный удлинитель.

Необходимые материалы и инструменты

Перед тем как переделать шуруповерт аккумуляторный в сетевой, необходимо ознакомиться с перечнем необходимых инструментов и материалов. Для выполнения работ понадобятся:

• отвертки;
• плоскогубцы;
• паяльная станция;
• мультиметр;
• нож;
• изолента;
• мультиметр.

Также понадобится шнур для подключения устройства к сети. Рекомендуется использовать кабеля с большим сечением.

Какой мощности понадобится БП

Людям, которые решили узнать, как сделать шуруповерт от сети, придется разобраться с необходимой мощностью блока питания.

Импульсный

Для подключения инструмента к сети часто пользуются импульсным БП. Рассчитать его мощность достаточно просто. Чаще всего аккумуляторные модели работают на батареях с напряжением 12 В. Исходя из этого, получается, что во время работы устройство потребляет не менее 120 ватт.

Рекомендуется выбирать БП с запасом мощности около 20-30%. Таким образом шуруповерт сможет нормально работать даже при максимальных нагрузках.

Трансформаторный

Поскольку рабочее напряжение большинства шуруповертов составляет 12 В, выбрать трансформаторный источник питания достаточно легко. Запитать электрический инструмент можно при помощи любой модели мощностью около 200-300 Вт.

Как переделать шуруповерт для работы от сети

Необходимо заранее разобраться, как переделать шуруповерт 12 вольт на работу от сети 220. Есть несколько рекомендаций, которые помогут сделать это правильно.

Подключение к зарядке

Наиболее простой способ подсоединить инструмент к сети – сделать это через зарядное устройство. Делается это следующим образом:

1. Припаять провода питания к зарядке.
2. Разобрать старый аккумулятор инструмента.
3. Сделать в корпусе отверстия для кабеля.
4. Припаять провода к питанию электропривода.

Используя этот метод, можно воспользоваться зарядным устройством ноутбука.

Подключение блока в корпусе от аккумулятора

Люди, которые смогли найти подходящий БП, могут с его помощью подключить шуруповерт к сети. Перед тем как собрать электрический шуруповерт с блоком питания, надо разобраться с нюансами такой работы. Делается это так:

1. Извлечь из шуруповерта старый аккумулятор и достать из него отработанные компоненты.
2. Установить в корпус новый БП.
3. Подсоединить к блоку провода для соединения с сетью.
4. Установить клеммы.
5. Собрать корпус и поместить его в шуруповерт.

Если используется компактный блок питания, необходимо позаботиться об охлаждении. Для этого в стенках корпуса проделывается несколько отверстий для циркуляции воздуха.

Соединение с внешним БП

Если не удается установить компактный БП в корпус, придется воспользоваться внешним. Чтобы подключить к нему электрический инструмент, необходимо выполнить такие действия:

1. Разобрать корпус шуруповерта и переделать вход для подключения источника питания. Это делается, чтобы можно было подсоединить БП.
2. Подсоединить БП к устройству. Возможно, для этого понадобится специальный переходник для пониженного напряжения.
3. Запустить инструмент и проверить его работоспособность.

Если после запуска ничего не произошло, надо внимательно осмотреть места соединения проводов. Часто отходят контакты и из-за этого инструмент не запускается.

Подсоединение к БП с компьютера

Люди, решившие переделывать аккумуляторный шуруповерт и подключать его к сети, могут воспользоваться компьютерным БП. Для этого подойдет модель мощностью от 300 Вт. Такие устройства на выходе выдают 16-18 А. Этого вполне достаточно для работы инструмента.

Подключать шуруповерт к компьютерному БП просто. Делается это при помощи двух проводов. Один из них – 12 вольтовый «плюс», а второй масса.

Как запитать шуруповерт, сохранив его автономность

Бывают ситуации, когда приходится работать на улице или в помещении, где отсутствует электричество. В подобных ситуациях нужно самостоятельно запитать шуруповерт, чтобы он заработал. Сделать это можно несколькими способами.

Замена старых элементов

Чаще всего людям не удается воспользоваться аккумуляторным инструментом, так как у него вышла из строя батарея. Наиболее простой способ решения такой проблемы – подключение нового аккумулятора. Рекомендуется использовать такие же батареи, которые стояли в шуруповерте ранее.

Важно! При замене аккумулятора необходимо соблюдать полярность подсоединения компонентов. Таким образом удастся предотвратить короткое замыкание.

Подключение к аккумулятору авто

Еще один способ быстро запитать инструмент – воспользоваться аккумулятором автомобиля. Делается это следующим образом:

1. Взять три провода от прикуривателя и зачистить их от изоляции на 3-4 см.
2. Подключить провода. Они подсоединяются к аккумуляторным клемам и к шуруповерту.
3. Затянуть места соединения хомутами или заизолировать изолентой. Необходимо обматывать их таким образом, чтобы скрыть все металлические части.

После этого необходимо проверить, работает ли инструмент.

Подсоединение к внешнему аккумулятору

Если надо воспользоваться шуруповертом, можно подключить его к внешнему аккумулятору. Для этого идеально подойдет АКБ от любого ненужного ИБП. Чтобы подсоединить инструмент, надо сделать следующее:

1. Разрезать кабель шуруповерта и зачистить на нем контакты.
2. Подсоединить шнур к клемам АКБ.
3. Проверить надежность подключения.
4. Заизолировать места соединений.

После окончания работ шуруповерт обязательно отключают от аккумулятора.

Правила эксплуатации

Каждый человек перед использованием шуруповерта должен ознакомиться с правилами его эксплуатации. Выделяют несколько рекомендаций, которых надо придерживаться:

• работать надо только в устойчивой позе, следя за положением рук и ног;
• если приходится вкручивать шурупы на высоте, лучше использовать стремянку;
• каждые полчаса надо делать перерыв, чтобы инструмент остывал;
• при выполнении сверления надо закреплять заготовку, чтобы она была неподвижной.

Еще одно важное правило, которого следует обязательно придерживаться – регулярная проверка всех узлов. Перед работой надо осматривать шуруповерт, чтобы убедиться в отсутствии повреждений.

Меры предосторожности

Есть несколько мер предосторожности, с которыми надо ознакомиться перед применением аккумуляторного электроинструмента:

• хранить устройство можно при температуре не ниже 0 градусов;
• нельзя допускать, чтобы на батарею попадала жидкость;
• заряжать АКБ можно только при температуре 10-50 градусов тепла;
• нельзя заряжать поврежденный АКБ.

Довольно часто владельцы аккумуляторных шуруповертов сталкиваются с ситуациями, когда перестает работать батарея. В таких случаях придется подключать устройство к сети. Однако перед этим необходимо узнать, как перевести шуруповерт на питание от сети 220В и что для этого надо сделать.

Как переделать шуруповерт. Инструкция по переделке шуруповерта. Способы усовершенствования шуруповерта

Бесспорное преимущество аккумуляторного шуруповерта заключается в том, что он позволяет не зависеть от наличия розеток или их удаленности от места работы. Но все же иногда возникает необходимость в переделке данного прибора для работы от сети.

Содержание

• Зачем переделывать шуруповерт
• Подготовительная работа
• Полезные советы по поиску блока питания
• Как переделать аккумуляторный шуруповерт
• Как переделать шуруповерт – способ №2



Зачем переделывать шуруповерт

Изначально, пока прибор еще новый, он работает исправно и радует своим удобством. Но со временем аккумулятор начинает стареть и заряжать его приходится все чаще. В конце концов, дело доходит до того, что он разряжается после двухминутного использования.

Конечно, новые аккумуляторы продаются во всех строительных магазинах, но стоят они очень дорого, порой легче немного добавить и купить новый инструмент. Но это тоже нецелесообразно, т.к. старый еще вполне исправен и мог бы прослужить долго.

Вот в такой ситуации и возникает необходимость переделать аккумуляторный шуруповерт на сетевой. Причем возможна не просто переделка, а создание универсальной вещи. Дело в том, что чаще всего этот инструмент оснащается двумя аккумуляторами, один из которых превращается в блок питания, а второй остается как есть. Таким образом, появляется возможность использовать переделанный шуруповерт от сети и от аккумулятора, в зависимости от конкретной ситуации.

Подготовительная работа

1. Перед тем как шуруповерт переделать на 220 вольт, необходимо отыскать блок питания необходимого размера. Лучше всего, если он будет умещаться в корпус аккумулятора.

2. Т.к. размеры корпуса изнутри и снаружи могут существенно разниться, лучше извлечь все его наполнение и измерять габариты внутреннего пространства.

3. Изучите инструкцию или маркировку на корпусе шуруповерта и узнайте напряжение питания.

4. Чаще всего встречаются инструменты на 12 вольт. Т.к. блоков питания с такими же параметрами тоже очень много, то не трудно будет найти подходящий.

5. Если напряжение шуруповерта превышает этот показатель, то поиск подходящего блока может затянуться.

6. Теперь следует выяснить ток потребления прибора. В связи с тем, что данный параметр нигде не указывается, то придется высчитывать его самостоятельно, при условии, что известна мощность. Но, чтобы облегчить себе задачу, не углубляйтесь в вычисления, а подберите блок питания на глаз. Просто посмотрите, какова емкость аккумулятора и ток зарядки зарядного устройства. Например, если родные аккумуляторы прибора имеют емкость 1. 2 ампер/час, а зарядное устройство выдает ток 2,5 ампера, то ток, выдаваемый блоком питания должен быть примерно между этими цифрами.

7. Перед тем как отправиться на поиски, зафиксируйте на бумаге все необходимые параметры: габариты, требуемое напряжение питания, минимальный ток, равный емкости аккумулятора.

Полезные советы по поиску блока питания

1. Если выбирать между импульсным блоком питания и трансформатором, то предпочтительней первый, т.к. он имеет малый размер и небольшой вес. Но бывает, что некоторые из них не рассчитаны на прерывистое потребление тока, которое для шуруповерта является обычным.

2. Китайские производители, маркируя свою продукцию, порой очень преувеличивают ее параметры. Поэтому на вещи следует смотреть трезво и не доверять сказочным надписям на упаковке, противоречащим законам физики.

3. Блоки питания от старых изделий советской эпохи хороши всем кроме одного – у них очень низкий КПД. Поэтому, те их них, что дают хороший ток, обычно имеют большой размер.

4. Начать поиск следует с радиорынка или магазинов товаров для радиолюбителей. Именно там, скорее всего, получится быстро найти то, что нужно.

5. Покупая прибор, договоритесь с продавцом о возможности возврата или обмена. А когда придете домой, проверьте его на работоспособность сразу же.

Как переделать аккумуляторный шуруповерт

1. После того как блок питания проверен, и принято решение его оставить, его нужно разобрать. Это легко сделать, если он закреплен шурупами, но бывает так, что корпус склеен. В этом случае следует взять молоток и аккуратно простукать по всему периметру шва. Обычно он легко расходится, но если нет, поставьте на него нож острием вниз, а по рукоятке аккуратно постучите. После этого корпус наверняка разойдется.

2. Отделите шнур и выводы от вилки при помощи паяльника.

3. Разместите содержимое корпуса блока питания там, где раньше находился аккумулятор шуруповерта.

4. Шнур для работы от сети выведите через отверстие в корпусе и присоедините его к блоку питания, используя паяльник.

5. Соблюдая полярность, припаяйте выход блока питания к клеммам батареи.

6. Соберите корпус.

7. Подключите блок питания к инструменту и протестируйте его.

8. В случае, если блок питания не совпадает по размеру с корпусом аккумулятора, то есть вариант встраивания в рукоятку шуруповерта гнезда, которое подходит к штекеру блока.

9. Подключите его параллельно питающим выводам и установите в разрыве плюсового провода, между гнездом и выводом аккумуляторной батареи, диод нужной мощности, минусом в сторону мотора. Это необходимо, для того, чтобы, когда инструмент будет подключен к сети, напряжение не пошло на батарею.

Теперь мы видим, что переделать шуруповерт в сетевой не так уж и сложно. Главная трудность заключается в том, чтобы подобрать подходящий блок питания.

Как переделать шуруповерт – способ №2

Инструкция, описанная выше, хороша для тех, кто использует инструмент внутри помещения. Но что делать мастерам, которые занимаются строительными или ремонтными работами во дворе либо на крыше? Выход есть! Замените «родную» батарею на более мощную, от старой техники.

Ниже мы рассмотрим пример установки литиевого аккумулятора на 2200 ампер, позаимствованного у отжившего свой век ноутбука.

1. Разберите корпус шуруповерта. Извлеките старый аккумулятор, проводки отсоедините при помощи паяльника.
2. Соедините проводки нового аккумулятора с проводками, на которых держался старый, строго соблюдая полярность. Соединение производится также при помощи паяльной лампы.
3. После этого, нажимая на кнопку «пуск» проверьте работу шуруповерта с новым аккумулятором.
4. В отверстие корпуса выведите разъем для зарядки и установите штекер. Теперь он будет заряжаться как ноутбук.
5. Сам аккумулятор зафиксируйте в корпусе с помощью термоклея.
6. Далее соберите корпус инструмента и приступайте к использованию.

Как переделать аккумуляторный шуруповерт в сетевой: инструкция с фото

Содержание

Строительный инструмент

Шуруповёрт относится к строительному инструменту, позволяющему пользователю производить широкий спектр работ (сверление, ввинчивание саморезов, сборка мебели) в автономном режиме, то есть без подключения к стационарной сети. Что делает операции более комфортными и позволяет производить работы на объектах не оснащёнными питающей сетью 220В.

Однако с течением времени основной узел любого шуруповёрта — аккумуляторная батарея приходит в негодность и перед пользователем встает вопрос о необходимости ремонта или замены проблемного элемента. Но учитывая, что приобретение нового модуля питания (батареи) сопоставимо по стоимости с новым инструментом, более оправданным действием в данном случае будет восстановление рабочих характеристик шуруповёрта иным методом.

И если в одном из предыдущих обзоров мы уже обсуждали, как восстановить аккумуляторную батарею для шуруповёрта своими руками, то сегодня мы хотели бы предложить другой вариант. А именно — переделку аккумуляторного шуруповёрта в сетевой, что может стать прекрасной альтернативой дорогостоящему оборудованию.

Материалы для работы

Для того, чтобы переделать аккумуляторный шуруповерт в сетевой, вам понадобятся:

• блок питания 12 В – 30 А;
• резиновый молоток;
• шуруповерт;
• пила;
• пластиковая труба ø20 мм;
• шлифовальный станок;
• кусачки;
• паяльник;
• двужильный электропровод желаемой длины;
• изолента;
• термокембрики;
• зажигалка;
• отвертка;
• карандаш и линейка;
• нож;
• натфиль.

Шаг 1. Разбираем корпус аккумуляторного блока

1

Берем резиновый молоток и бьем им по месту стыка двух частей корпуса, чтобы легче его было открыть.

2

С помощью плоской отвертки, проходимся по периметру корпуса и раскрываем его.

3

Вынимаем аккумуляторы.

Шаг 2. Имитируем аккумулятор

1

Измеряем общую высоту аккумуляторов. Берем пластиковую трубу Ø20 мм. Отмеряем и отрезаем с помощью ножовки две заготовки соответствующей длины.

2

Чтобы обрезки трубы хорошо стали в корпус блока, стачиваем с помощью шлифовального станка на трубках часть боковушек под внутренний выступ корпуса. Примеряем детали.

Шаг 3. Устанавливаем контактные пластины на трубки

1

Снимаем с помощью кусачек и маленькой отвертки контактные пластины с аккумуляторов.

Чтобы впоследствии соблюсти полярность, сразу маркером отметьте на клеммах и на корпусе, где «+», а где «-».

2

В результате получаем вот такую заготовку.

3

Чтобы контактные пластины сели на трубки плотнее, одну из сторон каждой трубки обматываем несколькими слоями изоленты.

4

Фиксируем трубки между собой изолентой.

5

Разделяем 10 см края двужильного электропровода на отдельные провода.

6

Запускаем по одному проводку в каждую трубку и припаиваем их к контактным пластинам.

7

Ставим на место контактную пластину.

Шаг 4. Присоединяем блок питания

1

Отрезаем по 2 заготовки от термокембриков меньшего и большего диаметров для последующей изоляции соединений. Кембрики большей толщины нанизываем на провод от блока питания, а меньшей толщины на отдельные проводки. Скручиваем, а затем спаиваем провода, соединяя блок питания с аккумуляторным блоком.

2

Передвинув термокембрики меньшего диаметра на места соединения проводов, с помощью зажигалки нагреваем их и обжимаем провода.

3

При помощи изоленты скрепляем проводки, а затем передвигаем по очереди термокембрики большего диаметра и обжимаем провода.

Шаг 5. Собираем корпус бывшего аккумуляторного блока

1

Поскольку нам в корпус нужно завести проводку, то отмечаем место и с помощью шуруповерта делаем отверстие недалеко от стыка двух частей корпуса.

2

Потом с помощью кусачек выламываем, оставшиеся до края части на каждой из половинок корпуса. Края срезов шлифуем натфилем.

3

Трубки с контактами ставим в корпус, учитывая полярность, и фиксируем с помощью термопистолета так, чтобы они не сдвигались в процессе эксплуатации.

4

С помощью термопистолета склеиваем и две части корпуса между собой.

Ландшафтный дизайн вашего участка своими руками – (130+ Фото идей & Видео) +Отзывы

Зачем переделывать?

Аккумуляторный шуруповерт имеет массу преимуществ перед устройством сетевого типа. Его можно использовать даже там, где не подведено электричество, можно закрутить крепеж в труднодоступных местах, движения мастера не ограничены длиной провода или удлинителя. Словом, именно этот вариант часто выбирают для домашних работ.

Но аккумуляторный шуруповерт ограничен по времени работы емкостью и качеством установленной батареи. Использовать его можно, пока она не сядет. Причем если аккумулятор вышел из строя и перестал держать заряд или вовсе заряжаться, то и сам шуруповерт работать не будет. Нужно или заменять батарею, или переделывать его в сетевой вариант. В некоторых случаях заменить батарейку и вовсе невозможно. А новая стоит почти столько же, сколько и новый прибор. Конечно, в таком случае большинство людей решат купить свежую модель шуруповерта.

Новый аккумуляор для шуруповерта иногда стоит столько же, сколько новый инструмент

Но, как показывает практика, в некоторых случаях проще и дешевле переделать аккумуляторный шуруповерт в работающий от сети 220 В. Вы дадите инструменту новую жизнь и сэкономите деньги. Единственное ограничение, которое появится у такого обновленного шуруповерта — это необходимость включать его в розетку перед использованием. Зато есть возможность не прерывать работу на время подзарядки АКБ.

Переделка аккумуляторного шуруповёрта на сетевой своими руками

Положительные нюансы подобного преобразования очевидны: вам не потребуется постоянно заряжать аккумулятор, и вместе с тем, уйдут вынужденные простои в работе. Ведь наименьшая продолжительность для заряда прибора составляет более 3-х часов.

Однако, решая выполнить со своим шуруповертом такое преобразование, следует понимать, что отныне для работы с ним вам понадобится наличие переменного тока. Вы уже не сможете пользоваться ним вдали от коммуникаций.

Если возникла необходимость подключить шуруповерт к сети, вы можете воспользоваться зарядкой от старого ноутбука. Она имеет схожие с шуруповертом характеристики, и ее без труда можно найти в каждом доме или мастерской. Но, все же проверьте, какое выходное напряжение показано у вашей зарядки. В данном случае подойдут зарядные на 12–19В.

Используя зарядку от ноутбука, можно произвести переделку шуруповерта на сетевой

Схема ваших действий:

1. С вышедшего из строя аккумуляторного блока достаем непригодные батареи.
2. Берем зарядку от ноутбука.
3. Отрезаем разъём и зачищаем провода от изоляции.
4. Припаиваем оголённые провода или приматываем их изолентой.
5. Делаем в корпусе выход для провода.
6. Собираем конструкцию.

Данная манипуляция позволит вам пользоваться шуруповертом в любую минуту, и без остановок на зарядку.

Сборка рабочей конструкции

Для удобства пользования и подключения, я вывел шнур от блока питания в корпус батареи. Шнур взял 3,5 метра
длинной, какой был в наличии. Из батареи удалил все аккумуляторные элементы и вмонтировал LC-фильтр. Теперь,
если у меня появится каким-то образом исправная батарея — ее всегда можно будет поставить на шуруповерт, а блок
питания убрать про запас. Аккумуляторы из батареи не выбросил, есть идея где их применить, но это тема для
другого обзора.

Так как шнур, соединяющий блок с шуруповертом, обладает определенным сопротивлением и индуктивностью, можно
попробовать замкнуть перемычкой выводы катушки L1. Теоретически, это может повысить мощность на мизерное
значение.

Со шнуром шуруповерт себя отлично чувствует, но если честно, мне он показался несколько слабоватым при торможении
рукой. Но пробные закручивания саморезов развеяли мои сомнения: саморезы длинной 35 мм спокойно закручиваются в фанеру
20 мм. Это означает, что шуруповерт будет удовлетворять большинство потребностей в ремонте.

У блока я отрезал все выходные провода, оставив зеленый стартовый, его конец я припаял к общему проводнику
платы, куда впаяны все черные. Лучше всего аккуратно выпаять все провода, но мой паяльник был слишком слабый
для этого и пришлось обрезать. К общему контакту и +12 (куда впаяны желтые) припаял два коротких, жестких
медных провода и соединил через клемник со шнуром к шурику.

На этом мы закончим данный обзор, желаемого мы добились — шуруповерт отлично работает от компьютерного блока
питания. В дальнейшем планирую сделать для платы блока питания добротный фанерный корпус без щелей —
тесты показали, радиаторы на плате совсем не греются и можно не беспокоиться о перегреве элементов в закрытом
корпусе.

Монтаж

Для монтирования готового блока в старом аккумуляторе рекомендуется сделать отверстия в корпусе, так как он плохо охлаждается, потому что полностью закрыт, а это может привести к негативным последствиям.

Порядок монтажа следующий:

1. Для начала блок разбирают. Необходимо найти и вынуть неработающие элементы.
2. Затем его нужно установить, подключив контакты высокого уровня напряжения, а также клеммы низкого.
3. Затем необходимо собрать и закрыть блок.
4. Аккумулятор устанавливают в прибор.
5. В конце вилку блока питания в розетку включают, после чего проверяют обновленный сетевой инструмент.

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т. к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

• В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
• Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
• Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
• Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Подключение к автомобильному аккумулятору

Подключение к автомобильному аккумулятору даст возможность работать автономно без электросети. Параметры шуруповерта могут быть от 10,8 до 14,4 вольта, заряженная автомобильная батарея способна выдавать в среднем 12,5 вольт напряжения. Для использования необходимо присоединить к шуруповерту два силовых провода с крокодилами.

Подключение к автомобильному аккумулятору

Переделка производится после операции разборки, затем подключения силовых проводов к проводам электропривода шуруповерта. При отсутствии паяльника возможно просто соединить скруткой, однако это не гарантирует надежного контакта. После соединения контактов, изолировать провода и опробовать инструмент при работе, подключив к аккумулятору.

Меры безопасности

После переделки прибора на сетевое питание необходимо соблюдать правила безопасности и эксплуатации:

Соблюдать перерывы в работе устройства каждые 30 минут, чтобы продлить срок службы и избежать неисправностей.
Не рекомендуется работать на высоте выше двух метров.
Блок питания прибора важно периодически очищать от пыли.
Проверяйте состояние кабеля электросети. Он не должен быть пережат или подвержен влаге и другим негативным факторам

Игнорирование этого правила может привести к короткому замыканию устройства.

Соблюдение этих несложных рекомендаций позволит старому шуруповёрту проработать дольше нового, при этом сохранив свою мощность и удобство в эксплуатации.

Подробное описание процесса переделки прибора на сетевое питание смотрите в видео:

Профилактика неисправностей

Аккумуляторы сделаны из нескольких сложенных вместе элементов, которые приходят в неисправность не одновременно, а по частям. Для определения сломанной части батареи необходимо полностью её зарядить и дать отработать на полной мощности до разрядки. После чего, разобрать и измерить напряжение каждого отдельного элемента. Части, на которых напряжение будет отсутствовать или уступать другим элементам, необходимо полностью заменить. Ремонт осуществляется при помощи паяльного инструмента. Все элементы аккумуляторной батареи спаиваются той же проводной полосой, которой были соединены детали изначально.

В следующем видео показан пошаговый процесс ремонта прибора:

Заключение

Поломка аккумулятора шуруповёрта ещё не означает его полную неисправность. Владея базовыми знаниями электротехники и умением припаивать контакты, можно обойтись без покупки нового блока питания для шуруповёрта или самого устройства. Для удобства можно использовать различные источники питания, будь то блок ПК или батарея автомобиля. Следуя элементарным правилам техники безопасности и эксплуатации, обновлённый прибор прослужит ещё не один год, сохранив свои изначальные технические характеристики.

Обратная сборка корпуса шуруповёрта

После того, как гнездо зафиксировано, стоит ещё раз проверить схему на отсутствие замыканий на получившихся контактах. Если всё в порядке, можно закрыть верхнюю крышку и завернуть винты, соединяющие половинки корпуса.

Один полезный совет. Перед тем, как закрутить винты, убедитесь в отсутствии больших щелей между корпусом и гнездом. Работа с шуруповёртом часто выполняется в условиях ремонта, и попадание внутрь пыли неизбежно. Но лучше свести это к минимуму. Ведь влажная пыль может стать причиной замыкания, да и сухая не лучшим образом отразится на работоспособности электродвигателя. Поэтому, если окажется, что прорезь под гнездо слишком велика, лучше исправить этот недостаток с помощью термопистолета.

Отверстие под гнездо оказалось слишком велико – стоит озаботиться тем, чтобы исправить эту недоработку

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

1. В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
2. Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
3. Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
4. Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Выбираем блок питания для шуруповерта

Осуществить задачу можно несколькими деталями. Например, зарядным устройством для ноутбука, такое переделывание считается простым и непритязательным. Поэтому, если дома остался ненужный сетевой блок от ноутбука, можете использовать его. Вторая деталь — сетевой блок от компьютера. Данный вариант подразумевает некий объем знаний и умений работать с паяльником. Еще один вариант, как переделать шуруповерт на сетевой — задействовать нужную инверторную сварку. В следующем разделе подробно расскажем как осуществить задуманное всеми тремя способами.

Совет: Обратите внимание на параметры устройства. Для эффективного сверления показатель об/мин должен быть не меньше 1300

Например аппараты Bosch GSR 1440-LI и Makita DF347DWE имеют такую характеристику.

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

1. В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
2. Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
3. Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
4. Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Подбор питающего блока

Сетевые блоки питания для шуруповерта преобразуют переменный ток в постоянный, номиналом 9–19 вольт, необходимый для питания электроинструмента. Обычное напряжение сети 220 вольт адекватно адаптируется к потребностям прибора. Практически все шуруповерты имеют подробную информацию о требуемых характеристиках комплектующих частей для обеспечения полноценного функционирования прибора.

Трансформатор Taschibra

Трансформаторы типа Tashibra и Feron обладают надежностью, отличаются малой массой и габаритами, и лучшим образом подойдут для переделки аккумуляторного шуруповерта на сетевой. Нагрузочные показатели в соответствии с нормативами обеспечивают безопасность и отсутствие риска повреждения инструмента. Устройства оснащены двойными входными и выходными проводами для снабжения энергией и питанием элементов шуруповерта.

Еще один способ решения задачи – самостоятельное изготовление питающего блока. Для этого к клеммам шуруповерта крепится электрический кабель, на втором конце провода фиксируется электрическая вилка. Для окончательной сборки блока питания подбирают трансформатор с техническими характеристиками, соответствующими потребностям конкретного шуруповерта. В конце к трансформатору подключают выпрямитель для преобразования переменного тока в постоянный. Величина регулируется путем изменения количества колец намотки на катушке трансформатора.

Трансформатор Feron

При отсутствии опыта или необходимых знаний рекомендуется использовать заводские электронные трансформаторы с соответствующими характеристиками. Для сборки блока следует присоединить к нему выпрямитель по стандартной методике.

Автомобильный аккумулятор

Отличным вариантом для питания шуруповерта служит автомобильный аккумулятор. Особенно в тех случаях, когда ремонт требуется в местности, лишенной электричества. Отрицательным моментом является то, что запитать инструмент от автоаккумулятора можно только на непродолжительное время, поскольку транспортное средство рискует разрядиться и не двинется с места. Для запуска шуруповерта иногда переделывают старый автомобильный аккумулятор аналогового типа. Такому устройству характерно ручное управление силой тока и выходным напряжением.

Инструкция по модернизации.

• На первом этапе следует выбрать пару многожильных кабелей. Желательно, чтобы они были в обмотке разного цвета для различия, но одного сечения.
• С одной стороны к проводам крепят контакты в виде «крокодилов», с другой – зачищают изоляционный слой на 3 сантиметра.
• Оголенные концы загибают крючком.
• Далее приступают к разбору корпуса шуруповерта.
• Находят контактные клеммы, которыми инструмент соединялся с аккумулятором. К ним припаиваются согнутые зачищенные концы кабеля. Можно обойтись и без пайки, воспользовавшись специальными пластиковыми стяжками, однако профессионалы отдают предпочтение паяльнику.
• Соединения следует хорошенько изолировать, в противном случае существует риск возникновения короткого замыкания.
• Оба конца кабеля аккуратно укладываются внутри корпуса и выводятся наружу через рукоять. Возможно, придется просверлить дополнительные отверстия для этого.
• Далее следует собрать инструмент.
• После всех манипуляций аппарат тестируется. С помощью «крокодилов» шуруповерт соединяют с автомобильным зарядным устройством, соблюдая «+» и «-».

Бп для шуруповерта своими руками

Для того, чтобы выполнить переделку аккумуляторного шуруповерта в сетевой, нужно сначала сделать понижающий трансформатор. Его делают на основе того, который использовался в телевизорах старых моделей. При питании шуруповерта от электронного трансформатора последний должен быть рассчитан на мощность, равную 160 Вт. Для того, чтобы приготовить такой, который необходим для шуруповёрта, нужно выполнить следующее:

1. Приготовленный трансформатор необходимо разобрать.
2. Вторичную обмотку требуется убрать полностью.
3. Намотать необходимо десять витков.
4. Теперь трансформатор готов, осталось его собрать.
5. Далее нужно провести измерения. Теперь его подключают к сети и замеряют напряжение, полученное на вторичной обмотке. Теперь количество витков, которое в данном случае равно десяти, делят на измеренное сейчас напряжение. Производят умножение полученной величины на требуемое для инструмента напряжение и получают количество необходимых витков.
6. Теперь отключив трансформатор от сети, его снова разбирают и наматывают нужное количество витков. Затем его нужно собрать.

Для намотки берут провод, сечение которого равно 1 кв. мм.

После того, как ток пройдёт через трансформатор, на выходе будет переменное напряжение. Схема блока питания для шуруповерта предусматривает, что для того, чтобы из него получить постоянное, потребуется сделать диодный мост. Его изготавливают с использованием диодов на радиаторах, рассчитанных на 20 В и 10 А.

Сделанный таким образом преобразователь помещают в корпус. На его выходе будет получено напряжение, которое необходимо для работы шуруповёрта. На входе будет напряжение сети 220 В.

Провода, идущие от БП, подсоединяют к контактам, через которые происходит питание инструмента.

Такой блок питания для шуруповерта от сети обычно монтируют в корпусе, где ранее был аккумуляторный элемент питания.

Как правильно произвести запитку

Переделка включает в себя следующие пункты:

1. Разберите шуруповерт и выньте старый аккумулятор.
2. Раскрутите и выпрямите провода, соединяющие корпус устройства с аккумулятором. С помощью паяльника соедините каждый провод по отдельности, соблюдая полярность.
3. Для того, чтобы убедится в качестве пайки, нажмите пусковую кнопку.
4. Установите штекер в разъем корпуса. Теперь зарядный шнур будет питать шуруповерт от сети.
5. Аккумулятор от ноутбука зафиксируйте внутри корпуса с помощью связки и металлических хомутов.
6. Соберите оборудование и приступайте к работе!

Чтобы одновременно использовать несколько электрических устройств, применяйте систему разветвления подачи тока или удлинитель. Во избежание поражения током, все связки проводов поместите в пластиковый или каучуковый кожух. При падении прибора, запаянная конструкция будет плотно прилегать к корпусу.

Как переделать шуруповерт на сетевой, смотрите подробное описание работы в следующем видео:

Печатная плата

Я плохой проектировщик печаток, поэтому плата у меня получилась громоздкой, двухэтажной. Если кто будет разрабатывать свою печатную плату — буду благодарен если предоставите рисунок, контакты в подвале сайта.

Два уровня платы сделаны из двух кусков стеклотекстолита 70Х70 мм. На первом этаже находятся фильтрующие конденсаторы, силовой трансформатор и мягкими проводами подпаяны транзисторы. Печатка прорезана острым резаком без всякого травления. Монтаж деалей обычный, в отверстие, рисунок со стороны медной фольги. Подпаянные транзисторы находятся на радиаторе под платой вместе с диодной сборкой Шоттки VD3, VD4.

Платы соединены между собой медным одножильным монтажным проводом, перемычка с эмиттера VT1 лишняя, она задумывалась для работы защиты, от которой я отказался.

Вторая плата выполнена поверхностным монтажем. У меня влезли не все выходные конденсаторы, пришлось их добавлять в корпус батареи.

На вторую плату подается сетевое напряжение, с нее же берется выходное. С диодной сборки приходит +, на которую в свою очеред приходят крайние выводы вторички Тр1. При уверенной работе без ОС по напряжению, цепь с С15 не нужна, как и соответствующие этой цепи обмотки.

На плату не влезли все конденсаторы выходного конденсаторного баяна, поэтому несколько конденсаторов пришлось расположить в клеммном углублении батарейного отсека.

Дно батарейного корпуса пришлось вырезать, так как плата не влезла полностью, к тому же для надежности был использован радиатор. В конечном итоге у меня получился такой блок:

При грамотном проектировании и использовании подходящих компонентов, блок все-таки можно поместить в родной корпус батареии не вылазия за его пределы. Мне это почти удалось. С другой стороны, если использовать блок отдельно от шуруповерта, можно вообще не переживать за габариты. Однако в таком случае придется использовать провод от преобразователя до шурика сечением не менее 2,5 мм2. На 4-х метровом проводе 1,5 мм2 мощность немного падает.

Данное решение является интересным с точки зрения применения: никаких ШИМ-ов и сложных схем, его можно применять для питания различных мощных приборов. Не зря ведь эту схему широко используют для питания галогенных ламп!

На этом мы закончим описание, позднее здесь же дам объективную оценку использования блока в реальных, рабочих условиях стройки. Предварительная оценка по мощности вращения: 5+!

Новогодние украшения из пряжи

В магазинах Fix Price в продаже есть недорогая акриловая пряжа – очень мягкая и приятная на ощупь. Она тоже может пригодиться вам в создании новогоднего настроения.

Из картона вырежьте звёзды или фигурки оленей, полумесяцы, в общем – всё, что у вас ассоциируется с Новым годом и Рождеством.

ФОТО: YouTube.comПросто обмотайте картонные фигурки ниткой и закрепите её капелькой горячего клея. Шедевр готов

Вот так легко – с дешёвыми товарами из «Фикс Прайс» – можно не просто украсить свой дом, но и сделать весьма гламурные презенты своим друзьям и знакомым.

Ещё одна идея новогоднего декора из товаров из магазина «Фикс Прайс»:

ФОТО: YouTube.comИ в дополнение – ещё несколько подобных идей можно подсмотреть в этом небольшом видеоматериале:

Watch this video on YouTube

Предыдущая ИСТОРИИБез клея: как замазать любую дыру и трещину, даже если это старый шифер

Как переделать аккумуляторный шуруповерт на 12 или 18В в сетевой своими руками

Аккумуляторный шуруповерт создавался в первую очередь для обеспечения мобильности. Гораздо удобнее работать инструментом, не задумываясь о том, хватит ли длины провода, не зацепился ли он и т. д.

Но без аккумуляторов такой удобный инструмент, как шуруповерт, становится простой железкой, хотя полностью работоспособен. Срок службы аккумуляторов составляет примерно 3 года, а найти в продаже комплектные или аналогичные часто бывает невозможно. К примеру, производитель уже перестал выпускать такую модель, а другие аккумуляторы не подходят по разным параметрам.

Выкинуть инструмент, за который в свое время были заплачены деньги, иногда весьма немалая сумма, бывает очень жалко. К тому же стоимость аккумуляторов часто составляет до 80% от цены шуруповерта, и разумнее будет купить новый инструмент. Как правило, старый инструмент отправляется на дальнюю полку и лежит там без пользы. Но есть способ вернуть его работоспособность — переделать его на питание от электрической сети 220 вольт.

Действительно ли стоит переделывать?

Без аккумуляторов шуруповёрт превращается в железку. Когда батареи перестают держать заряд, приходится искать новые элементы питания. Во-первых, это дорого — цена аккумуляторов составляет до 80% стоимости шуруповёрта, эффективнее купить новый инструмент. Во-вторых, батареи не всегда бывают в продаже, например, если модель снята с производства. В-третьих, рачительный хозяин стремится использовать все возможности для экономии средств.

Переделка аккумуляторного шуруповёрта для работы от электрической сети — хороший выход. Что это даёт:

1. Инструмент получает новую жизнь.
2. Больше не нужны батареи, требующие заряда.
3. Крутящий момент инструмента не зависит от заряда батареи.

Недостаток переделанной конструкции — зависимость от розетки и длины сетевого кабеля.

Сетевое питание шуруповерта – 2 главных варианта

Недостаток у переделанного инструмента один: он привязан к розетке. Но для работы в помещении это не столь существенно. Зато достоинств больше. Теперь не придется заботиться о подзарядке аккумулятора, никаких простоев в работе не будет. Сила тока все время остается стабильной и не зависит от разряженности батареи, а это значит постоянство крутящего момента.

Разборка шуруповерта

Прежде чем отправиться на поиски блока питания (дальше – БП), изучите параметры шуруповерта, которые указаны на корпусе или в паспорте

Обратите внимание на напряжение. Чаще встречается 12-вольтовый инструмент, найти к нему блок питания не составит труда

Если напряжение больше, поиски могут затянуться. Требуется выяснить потребляемый ток, который в технической характеристике не указан. Покупаемый блок должен выдавать среднее значение тока (между емкостью аккумулятора и штатным зарядным устройством). Данные можно узнать из маркировки.

Существует два главных варианта переделки аккумуляторного шуруповерта на 220 Вольт. Первый заключается в использовании внешнего БП. Подойдет любой выпрямитель, способный выдавать необходимое постоянное напряжение. Даже если он большой и громоздкий, нет никакой проблемы. Ведь его не придется носить по помещению. Блок устанавливают возле розетки, а шнур к инструменту делают необходимой длины.

Блок питания

Второй вариант заключается в том, что БП монтируют в корпус от аккумулятора. Единственным препятствием при выборе такого способа могут быть размеры трансформатора. Сохраняется мобильность, радиус использования зависит от длины сетевого шнура

Важно помнить, что к инструменту подается питание 220 В, поэтому шнур должен быть надежным, а сам вход выполнен аккуратно, тщательно заизолирован

переделка шуруповерта на питание от сети своими руками – Setafi

Переделка аккумуляторного шуруповерта на питание от сети – дело не хитрое, однако потребует определенных навыков и инструментов. Все обладатели аккумуляторных шуруповертов знают, что этот инструмент незаменим в своем деле и очень удобен тем, что позволяет без лишних проводов и усилий добраться до рабочего места.

Единственный его минус – это аккумулятор. Шуруповерт будет работать до тех пор, пока заряжен аккумулятор – это общеизвестный факт. Но самое важное, что любой аккумулятор имеет ограниченный цикл зарядов. Поэтому рано или поздно, но настанет день, когда аккумулятор просто «умрет» и больше не будет принимать заряд. Это значит, что аккумуляторный шуруповерт превратиться в бесхозную и бесполезную «железку». Однако даже из этой ситуации есть, как минимум 3 выхода:

1. купить новый шуруповерт;
2. купить новый аккумулятор на шуруповерт;
3. переделать шуруповерт на работу от сети 220 В.

Первые два варианта решения проблемы понятны – просто нужны деньги. Причем часто так бывает, что новый аккумулятор не сильно отличается в цене от нового шуруповерта. Однако, если у вас есть желание и навыки, то вы сделаете так, чтобы шуруповерт работал от сети и тем самым продлите ему работоспособность небольшими финансовыми затратами.

Преимуществ шуруповерта от сети достаточно много. Их мы не будем сейчас их перечислять. Но нужно понимать, что у него будет один недостаток – это «привязанность» к электрической розетке.

Содержание статьи

• Переделка шуруповерта на питание от сети
  • Как сделать шуруповерт от сети: внешний блок питания
    • Разбираем старый аккумулятор
  • Как сделать шуруповерт от сети: встроенный блок питания
• Заключение

Переделка шуруповерта на питание от сети

Нужно сразу отметить, что переделка шуруповерта на питание от сети может быть сделана несколькими способами. Например, можно использовать:

• зарядку от ноутбука;
• блок питания от компьютера;
• автомобильный аккумулятор;
• готовую плату для блока питания на 24 В.

Суть в том, что вам нужен будет источник питания и преобразования электрической энергии из 220 В в 24 В. Обычно аккумуляторные шуруповерты имеют напряжение 24 В и чуть реже 12 В. Если ваш шуруповерт на 12 В, соответственно и источник питания должен выдавать такое же напряжение.

Важно перед решением «сделать шуруповерт от сети» определиться с источником его питания, потому что от этого будет зависеть исполнение переделки и ее эстетический вид. Например, если трансформировать 220 В в 24 В вы будете блоком питания от компьютера, тогда сам блок питания будет «внешним», соответственно помимо провода, вам придется постоянно таскать за шуруповертом блок питания. Если же вы приобретете микросхему для блока питания, которая будет преобразовывать 220 В в 24 В, тогда ее можно будет поместить в штатный аккумулятор шуруповерта, а из самого шуруповерта будет торчать только провод, который вам нужно будет подключать в розетку.

Есть еще один важный нюанс: используемый адаптер должен выдавать не только нужное напряжение, но и мощность. Аккумуляторные шуруповерты бывают разные. К примеру, если ваш шуруповерт в рабочем состоянии потребляет мощность в 300-400 Вт, вы подключаете к нему адаптер с максимальной мощностью 150 Вт, то, скорее всего, у вас будет все работать не так как вам хотелось бы. Как минимум, шуруповерт просто будет не докручивать шурупы до конца или вовсе переставать работать.

Если с выбором адаптера вы  определились и с его напряжением и мощностью все в порядке, тогда можно приступать к переделке вашего аккумуляторного шуруповерта от сети.

Как сделать шуруповерт от сети: внешний блок питания

Чуть ниже мы представим простой алгоритм действий, из которых состоит переделка шуруповерта на питание от сети. В зависимости  от выбранного вами адаптера и вашего шуруповерта, пункты алгоритма действий можете откорректировать под собственные условия.

Разбираем старый аккумулятор

Какой бы способ адаптации шуруповерта к сети 220 В вы не выбрали, вам в любом случае нужно будет разбирать старый нерабочий аккумулятор шуруповерта.

Здесь нужно запомнить несколько важных моментов:

• для вас имеют ценность клеммы аккумулятора – их ни в коем случае нельзя повредить, так как именно к ним вы будете припаивать провод;
• для вас имеет значение корпус – старайтесь его также не повредить.

На этом этапе обычно вытаскивают «умершие» элементы аккумулятора и припаивают провода к клеммам. К примеру, если у вас будет внешний блок питания, например, блок питания от компьютера или зарядное устройство от ноутбука, тогда вам нужно будет:

1. освободить аккумулятор от севших элементов;
2. завести в старый аккумулятор провод от блока или зарядного устройства;
3. подключить провод к клеммам аккумулятора: важно соблюдать цвета проводов и «плюс и минус» клемм;
4. вместо элементов аккумулятора нужно придумать «утяжелитель» – обычно это кусок цельного дерева.

Утяжелитель нужен для того, чтобы в шуруповерте был баланс и у вас не уставала рука в процессе работы.

Немного подробностей на фото:

Как выбрать внешний блок питания для шуруповерта

Внешние блоки питания хороши тем, что от вас потребуется минимум действий:

• выбрать подходящий блок;
• правильно его подключить к аккумулятору.

Обычно для этих целей используют готовые блоки от компьютера или зарядку от ноутбука. Вы же можете использовать любой другой подходящий адаптер.

Блок для компьютера хорош тем, что выдает хорошую мощность в 400-500 Вт, а это значит, что проблем в работе шуруповерта у вас не будет. Но его минус – это громоздкость, которую нужно учитывать. Зарядное устройство для ноутбука в этом плане выглядит получше и компактнее, но по мощности оно слабее.

В сети можно встретить вариант, когда в качестве адаптера используется зарядное устройство для аккумуляторов шуруповерта. В качестве экстренной меры, можно использовать и его, но  в качестве полноценной переделки шуруповрета на питание от сети, про этот способ нужно забыть. Зарядка для аккумуляторов шуруповерта предназначена только для зарядки аккумуляторов и не рассчитана для долгосрочной нагрузки при большой мощности. К примеру, если вы к клеммам зарядки прикрепите длинный провод, конец которого будет прикреплен к шуруповерту, то у вас не получится работать устройством, так как мощности зарядного устройства едва ли хватит на «прогрев» самого провода. Для такого способа рекомендуют использовать провод не длиннее 1 метра. А с такой длиной провода особо не поработаешь шуруповертом.

Как сделать шуруповерт от сети: встроенный блок питания

Если аккумулятор вашего шуруповерта имеет достаточно большой корпус, тогда имеет смысл присмотреться к готовым блокам питания и платам, которые можно уместить внутри корпуса. Этот способ поинтереснее, чем внешний блок питания. Тем более, что проблем с миниатюрными блоками не должно возникнуть – интернет-магазины вам в помощь.

Особо «продвинутые» любители поэкспериментировать легко собирают подобныАккумуляторы садятся, выводя из строя рабочий инструмент. Чтобы этого избежать можно переделать шуруповерт на сетевую подзарядку. Но будьте осторожны – ошибки чреваты возгораниямие блоки питания самостоятельно. Благо инструкций и схем таких блоков в интернете навалом.

В общем, если вы определились и нашли блок питания, который сможете уместить в корпусе аккумулятора шуруповерта, тогда для вас алгоритм будет такой:

• разберите старый аккумулятор шуруповерта;
• вставьте и подключите блок питания к клеммам аккумулятора и к внешнему проводу.

Кстати, в качестве крепления блока питания в корпусе аккумулятора можно использовать монтажную пену или монтажный клей. Для такого способа не нужен «утяжелитель» внутри корпуса аккумулятора, так как его роль будет выполнять сам встроенный блок питания.

Немного подробностей на фото:

Заключение

Переделка шуруповерта на питание от сети целиком и полностью зависит от вашего шуруповерта, ваших навыков и наличия необходимых элементов. Например, есть такие шуруповерты, из-за формы аккумулятора которых вы их сможете переделать только на внешний блок питания. А может у вас завалялся старый, но рабочий блок питания от компьютера. Или вы любите «химичить», поэтому с легкостью соберете блок питания самостоятельно.

Важно отметить, что можно и не переделывать шуруповерт на 220 В, даже если его аккумулятор вышел из строя. Например можно:

1. реанимировать «умерший» аккумулятор, заменив его неработающие элементы;
2. использовать внешние аккумуляторы в качестве источников энергии.

Об этих способах мы обязательно поговорим в следующих статьях.

Как переделать аккумуляторный шуруповерт под сеть. Как самому переделать аккумуляторный шуруповерт в сетевой? Поиск неисправных предметов

В хозяйстве современного человека отвертка не является редким инструментом; практически этот инструмент является аналогом электродрели. Преимуществом этого типа является автономное питание от переносного аккумулятора, встроенного в нижнюю часть рукоятки. Аккумулятор необходимо периодически заряжать от сети через специальное зарядное устройство, при длительном использовании аккумулятор выходит из строя, требуется замена, а стоят они недешево. Поэтому многие пользователи задумываются о том, как переделать аккумуляторный шуруповерт, чтобы он работал от сети 220 вольт.

Иногда потребители решают, что необходимо переделать шуруповерт в обычную электродрель с питанием от розетки. Возникает вопрос, как это сделать с меньшими затратами времени и средств. При наличии определенных знаний в электротехнике и практических навыков, то питание шуруповерта от сети 220В сделать не составит труда. Существует несколько способов с помощью различных устройств преобразовать электричество в соответствующую форму для вращения двигателя шуруповерта.

Способы преобразования аккумуляторного шуруповерта

Преобразование шуруповерта в сеть заключается в преобразовании напряжения переменного тока 220 В в напряжение постоянного тока 12 или 18 В. Один из самых надежных и простых способов преобразовать шуруповерт в сетевую версию — использовать его стандартные компоненты.

Переделка с штатным аккумулятором и зарядкой

Переделка аккумуляторного шуруповерта в сетевой в данном случае предполагает, что схема собрана на базе штатного зарядного устройства. Вам понадобятся следующие материалы:

• Зарядное устройство;
• Аккумуляторная батарея;
• 2-3 ​​метра гибкого многожильного медного провода, с двумя жилами, сечением 2,5-4 мм2;
• Обычный набор инструментов и расходных материалов, паяльник, припой, изолента или термоусадочная трубка соответствующего диаметра для проводов. Для разборки шуруповерта вам понадобится отвертка, бокорезы и монтажный нож для резки и зачистки проводов.

Последовательность операций в процессе преобразования шуруповерта в сетевой:

• С зарядного устройства снимается крышка;
• Концы провода припаиваются к выходным контактам платы зарядного устройства, которые подключаются к аккумулятору во время зарядки, соблюдая полярность. Жила с красной изоляцией – к клемме «+», с синей изоляцией – к клемме «минус»;

• Полярность можно определить по надписям на плате или корпусе изделия. Для надежности можно включить зарядку и измерить мультиметром выходное напряжение 12 В, а контакты определить по полярности;
• Гальванические элементы извлекаются из корпуса батареи;

• Провод от зарядки подключаем к контактам внутри корпуса аккумулятора, соблюдая полярность.

Таким образом отвертка превращается в сетевую. Когда устройство подключено к розетке, на входную цепь отвертки подается соответствующее напряжение постоянного тока 12 или 18 В.

Полярность рекомендуется, но не обязательна. При смене полярности вал двигателя будет вращаться в противоположную сторону, все современные шуруповерты имеют переключатель реверса полярности, по сути вращение патрона шуруповерта реверсивное.

Важно! Клеммы на плате зарядного устройства обычно изготавливаются из латунного сплава, они должны быть припаяны к медным проводам кислотным припоем или удалены вовсе, а провода должны быть припаяны к дорожкам платы.

Перед пайкой в ​​корпусах аккумулятора и зарядного устройства делаются отверстия, через которые протягивается провод. Для более жесткой фиксации его можно завязать узлом внутри корпуса и обмотать изолентой так, чтобы диаметр намотки превышал Ø отверстия.

Замена неисправной платы зарядки на БП от компьютера

В случае, когда неисправна плата зарядки в комплекте БУ, для изготовления сетевого варианта устанавливается блок питания с подходящими параметрами по напряжению и мощности. Иногда блок питания поступает от персонального компьютера. Следует учитывать, что питание от сети преобразуется в 12 вольт постоянного тока, шуруповерт потребляет ток до 4А на холостом ходу, кратковременно в момент затяжки – более 40А, то пиковое значение потребляемой мощности может быть до 480 Вт.

Можно установить БП от ноутбука, они компактны и удобны в использовании, но максимальная мощность этих моделей в пределах 100Вт, чуть больше этого не всегда достаточно.

Выходное напряжение 19В, есть шуруповерты с таким блоком питания.

Мощность (P) = 19 А х 6,15 А = 117 Вт, тогда можно добавить преобразователь на 12В, и шуруповерт будет работать вхолостую и закручивать болты с небольшим усилием. При вкручивании шурупов в плотную деревянную поверхность такой блок питания может прослужить недолго – сгорит.

Надежнее использовать блоки питания от системных блоков настольных компьютеров. Они более мощные и по всем параметрам подходят для подключения к шуруповертам.

Пиковая мощность такого блока питания 500Вт; номинальная нагрузка при длительной работе 460Вт, это как раз то, что нужно для шуруповерта с питанием 12В.

На верхней крышке металлического корпуса находится вентилятор, который через разъемы подключается к плате. Вентиляционное охлаждение позволяет блоку питания выдерживать большие пиковые нагрузки в 500 Вт в течение нескольких минут. Иногда вентиляторы располагаются на боковых стенках, это зависит от модели БП.

Для подключения такого блока питания к шуруповерту необходимо выполнить всего несколько операций:

• Отсоединить все разъемы БП от материнской платы и других элементов системного блока;
• Открутите винты крепления БП и корпуса системного блока, затем снимите его с системного блока;
• С подключением к сети 220В проблем нет, в комплекте БП есть провод с разъемом;
• Выход на 12 вольт придется поискать, в этой модели БП их даже два, найти можно по маркировке на печатной плате. На некоторых разъемах выходное напряжение написано напротив контактов;

Для информации. При отсутствии надписей ориентироваться можно по цвету проводников; в этой серии питание +12В выведено с платы на разъем проводами с желтой изоляцией. Минусовое соединение выполнено черными проводами.

• Для проверки правильности выбранной пары необходимо включить блок питания и измерить напряжение мультиметром;

Внимание! В нашем случае используется импульсный блок питания, который не запустится вне цепи системного блока. Не вдаваясь в подробности работы отдельных полупроводниковых элементов, просто примем за аксиому, что необходимо усовершенствование, заключающееся в простой перемычке.

• Зеленый провод, предназначенный для включения БП по стандартной схеме, необходимо соединить с черным проводником, это делается прямо на плате. Откусывается лишний кусок зеленого провода, оставшийся конец зачищается и припаивается к дорожке платы к черному проводнику;

• После ревизии БП можно подключить к сети и проверить мультиметром наличие 12В на выбранной паре проводов;
• Желтый и черный провод можно удлинить и припаять к ним разъем;
• В батарейном корпусе для подключения шуруповерта, как и в предыдущих случаях, сняты отслужившие свой срок гальванические батареи, а ответная часть разъема установлена ​​на линию от блока питания. Варианты могут быть разные, можно припаять шнур к отвертке, а разъем подключить к блоку питания, как вам удобно;

• При пайке разъемов и соединений не забудьте предварительно надеть на провода термоусадочные трубки и усадить их термофеном, изолируя места пайки. В крайнем случае сделайте это с помощью обычной изоленты;
• Неиспользуемые выводы проводов от БП можно откусить или свернуть, заизолировать концы и сложить внутрь корпуса.

Внимание! При сборке корпуса не забудьте подключить вентилятор. Если вы его припаивали или откусывали в процессе установки, нужно запомнить контакты подключения. Вентилятор питается от сети 12В, по этой базе легко найти точки подключения отвертки.

Трансформаторная схема для питания шуруповерта

Одним из доступных способов быстрого питания шуруповерта от сети является использование классической схемы с понижающим трансформатором 220В/12-15В и диодным мостом, AC-to- преобразователь постоянного тока.

Все элементы легко размещаются в любом корпусе, необходимые органы управления, органы управления и индикация выведены на переднюю панель.

Трансформаторы и диоды с соответствующими параметрами, выдерживающие мощность более 100Вт, можно взять от старой бытовой техники (телевизоры, магнитофоны), от стабилизаторов напряжения и других источников питания. При необходимости переделываем трансформатор, перематываем вторичную обмотку или ставим вывод в обмотке на определенное количество витков, чтобы добиться на выходе 12-15В.

Диоды рекомендуется размещать на дюралюминиевом радиаторе, который эффективно отводит тепло, продлевая срок службы. При наличии определенных практических навыков и знаний в электротехнике можно намотать трансформатор своими руками.

На рынке есть множество блоков питания с подходящими характеристиками для питания шуруповерта от сети, но это требует финансовых затрат. Если у вас есть старый системный блок от ПК, блок питания легко переделать, тем более, что при необходимости его несложно восстановить в исходное состояние и использовать по назначению.

Видео

Главное преимущество аккумуляторного шуруповерта — автономность. Правда, все аккумуляторные батареи через некоторое время перестают держать заряд. Из-за этого пользоваться инструментом становится все труднее, так как после нескольких закрученных шурупов аккумулятор полностью разряжается.

Конечно, можно просто купить новый аккумулятор, но в большинстве случаев он стоит так дорого, что начинаешь задумываться о приобретении отвертки. Лучшим решением будет переделка одного аккумулятора (как правило, в комплекте несколько аккумуляторов) в блок питания. Таким образом, можно будет работать как от аккумулятора, так и от сети.

Подготовительный этап

Прежде чем приступить к переделке, необходимо сначала найти подходящего размера сетевой блок отвертку блок питания. Желательно, чтобы он мог поместиться в корпус аккумулятора.

Кроме того, из корпуса необходимо удалить всю начинку, а также измерить его внутреннее пространство, так как размеры снаружи и внутри могут отличаться.

После этого следует изучить маркировку или инструкцию на корпусе инструмента, чтобы узнать напряжение питания. Тогда вам придется самостоятельно рассчитывать потребляемый ток шуруповерта, ведь нигде производители не указывают такой параметр. Правда, для этого нужно знать силу.

Чтобы избежать расчетов, можно подобрать блок питания на глаз. При покупке обращайте внимание не только на силу тока зарядного устройства, но и на емкость аккумулятора. Например, если емкость составляет 1,2 ампер-часа , а зарядка — 2,5, то вырабатываемый ток должен быть примерно между этими цифрами.

Кроме того, прежде чем искать подходящий блок питания, необходимо предварительно записать на бумаге следующее:

• Размеры;
• Минимальный ток;
• Требуемое напряжение питания.

Блок питания от сети для шуруповерта должен быть надежным, удобным, легким и малогабаритным. При покупке такого инструмента нужно обратить внимание на характеристику падающей нагрузки . В случае перегрузки именно она поможет избежать поломки инструмента. Кроме того, важно обратить внимание на доступность деталей и простоту конструкции.

Свой выбор лучше остановить на импульсном блоке питания, так как он компактнее и легче трансформаторного. А вот китайские модели часто отмечены сильно завышенными характеристиками. Можно использовать советские блоки питания. Однако они имеют слишком низкий КПД и внушительные размеры.

Рекомендуется искать данное устройство в радиолюбительских и барахолках . При его покупке сразу обговаривайте с продавцом возможность возврата. Дома обязательно проверьте работу блока питания. Для этого подключите его к инструменту и попробуйте закрутить несколько винтов.

Способ переделки отверткой

После покупки и проверки блока питания его придется разобрать. Хорошо, если корпус закреплен винтами, а не приклеен. В последнем случае понадобится молоток, которым простукивают по всему периметру шва. Трудностей возникнуть не должно. Если у вас остались проблемы, то возьмите нож, и установите его острием вниз, легонько постучите по рукоятке. Корпус точно начнет расходиться.

Далее паяльником от вилки отделяем выводы и шнур . На то место, где была батарея, необходимо поместить содержимое кейса. Затем через отверстие в нем выводится шнур для работы от сети и припаивается к блоку питания. Его выход подключают к клеммам, соблюдая при этом полярность. Осталось только собрать корпус и подключить блок питания к шуруповерту для проверки.

Кстати, если корпус батареи не соответствует размеру блока питания, то придется встроить в ручку устройства подходящую розетку.

Чтобы напряжение не уходило на аккумулятор при работе инструмента, следует подключить блок параллельно клеммам питания и поставить в разрыв плюсового провода диод необходимой мощности. Его необходимо устанавливать минусовой стороной двигателя.

Применение автомобильного аккумулятора

Может стать отличной альтернативой для подключения шуруповерта, особенно когда работа ведется вдали от сети. Для этого достаточно отсоединить хомуты от инструмента и подключите их к аккумулятору. Конечно, не стоит использовать его в таком режиме длительное время.

Создание катушки трансформатора

Существует еще один способ модернизировать устройство до сетевого устройства. Он заключается в изготовлении портативного блока питания. К отвертке подключается гибкий кабель, с другой стороны которого находится штекер.

Правда придется делать отдельный блок питания или использовать готовый трансформатор, который снабжен выпрямителем. Подойдет любой, главное, чтобы его характеристики соответствовали параметрам инструмента.

Неопытному человеку будет сложно сделать это вручную Катушки трансформатора . Кроме того, вы легко можете ошибиться в количестве витков и выборе диаметра провода, поэтому этого делать не стоит. Очень много ненужной современной техники, в конструкции которой уже есть необходимый трансформатор. Нужно только выбрать подходящий и создать для него выпрямитель.

Полупроводниковые диоды используются для пайки выпрямительного моста. Важно, чтобы их параметры соответствовали устройству.

Еще один способ переделки шуруповерта

Что делать, если вам нужно провести ремонтно-строительные работы на крыше или улице? В этой ситуации следует заменить аккумулятор на более мощный. Подойдут аккумуляторы от любой старой техники. Например, можно использовать литиевую батарею в морально устаревшем ноутбуке на 2200 ампер .

Первым делом необходимо разобрать корпус устройства, чтобы извлечь старый аккумулятор. Проводка от нового аккумулятора подключается к старому, соблюдая полярность. Делается это паяльником. После этого инструмент необходимо включить для проверки работы. Разъем для зарядки выводится через отверстие в корпусе и монтируется штекер. Шуруповерт можно заряжать как ноутбук.

Сама батарея приклеена горячим клеем. Затем собирается корпус устройства.

Домашним мастерам, которые смогли переделать свой прибор в сетевой, следует при использовании соблюдать несколько правил:

Если не игнорировать все эти правила, то прибор сможет прослужить гораздо дольше. Конечно минус это потеря мобильности , но взамен можно будет получить устройство не нуждающееся в постоянной подзарядке.

Те, кто хоть раз пользовался аккумуляторным шуруповертом, не могли не оценить его удобство. Не путаясь в проводах, в любой момент можно проникнуть устройством в труднодоступные ниши, занести на дачу или вынести на улицу и подлатать детскую площадку. Но все плюсы такого устройства хороши до тех пор, пока батарея не села.

Как переделать аккумуляторный прибор в шуруповерт от сети 220 вольт

На сегодняшний день шуруповерт является одним из устройств, которые мы очень часто используем в быту. В производстве он также незаменим. Это устройство подходит для различных электромонтажных и строительных работ. С его помощью собирается мебель и другие предметы, конструкция которых требует наличия резьбовых соединений.

Аккумуляторный шуруповерт компактный и портативный. Но не все довольны этими преимуществами, ведь батарея устройства быстро садится, и приходится прерывать работу на полпути. Поэтому многих владельцев этого инструмента интересует вопрос, как переделать шуруповерт с аккумулятором в сетевой.

Причиной такого решения является еще и тот факт, что при длительном неиспользовании устройства его аккумулятор разряжается самостоятельно, что приводит к поломке шуруповерта из-за разрушения некоторых элементов. Вышедший из строя аккумулятор невозможно отремонтировать, а приобрести новый не всегда возможно. Часто комплектующие можно приобрести только у официальных представителей производителя. Соответственно стоимость нового аккумулятора будет практически равна стоимости нового шуруповерта. Поэтому некоторые умельцы приходят к решению превратить шуруповерт в сетевой.

Необходимые для этого материалы и инструменты:

• Зарядное устройство от этой отвертки;
• Родная батарея;
• Мягкий многожильный электрический кабель;
• Паяльник и припой;
• Изолента;
• Кислота.

Сначала необходимо припаять свободные концы кабеля к клеммам зарядного устройства. Нужно знать, что медные жилы кабеля с латунными контактами можно паять только после их обработки кислотой. Специалисты рекомендуют использовать специальный припой, но иногда применяют и самые простые методы в виде кислотной обработки.

Зачем нужно переделывать аккумуляторный шуруповерт

Для того, чтобы вы могли пользоваться шуруповертом в любое время без лишних проводов, даже в самых труднодоступных местах, переделывают мобильный шуруповерт в сетевой.

Провести такую ​​процедуру не так сложно, как кажется на первый взгляд. При наличии соответствующих навыков и всех необходимых компонентов этот процесс займет немного времени.

Способы преобразования аккумуляторного шуруповерта в сетевой различаются по сложности. Один из них — питание зарядки от ноутбука практически не требует знаний и навыков. Чтобы установить компьютерный блок питания, нужно уметь обращаться с паяльником, а чтобы перепрофилировать китайский переходник, нужно уметь обращаться с измерительным прибором. Кроме того, есть еще несколько методов переделки аккумуляторного шуруповерта сразу в сетевой.

А именно:

• Использование блока питания персонального компьютера вместо аккумулятора;
• Даем новую жизнь автомобильным аккумуляторам;
• Использование в качестве источника питания от галогенных ламп;
• Путем подключения китайской платы питания 24В.

Для мозговитых мастеров такие манипуляции не представляют сложности. Если вы не уверены в своих силах, то лучше не рисковать и обратиться за помощью к знающему специалисту.

Преобразование шуруповерта в сетевой с помощью зарядного устройства для ноутбука

В случае выхода из строя аккумулятора бытовой шуруповерт можно перевести на питание от сети, внеся некоторые изменения в его конструкцию. Это не потребует больших затрат финансов, времени и сил. Положительные нюансы такой переделки очевидны: не нужно постоянно заряжать аккумулятор, при этом уйдут вынужденные простои в работе. Ведь самая короткая продолжительность зарядки устройства составляет более 3 часов.

Однако, решив произвести такое преобразование с помощью своей отвертки, следует понимать, что отныне для работы с ней вам потребуется переменный ток. Вы больше не сможете использовать его вдали от средств связи.

Если вам нужно подключить шуруповерт к сети, вы можете использовать зарядное устройство от старого ноутбука. По своим характеристикам он похож на отвертку, и его легко найти в каждом доме или мастерской. Но, тем не менее, проверьте, какое выходное напряжение показывает ваше зарядное устройство. В данном случае зарядные устройства на 12-19В подходят.

Схема ваших действий:

1. Из вышедшего из строя аккумуляторного блока вынимаем непригодные батарейки.
2. Берем зарядку от ноутбука.
3. Срезаем разъем и зачищаем провода от изоляции.
4. Оголенные провода припаяйте или обмотайте изолентой.
5. Делаем вывод для провода в корпусе.
6. Собираем конструкцию.

Эта манипуляция позволит вам пользоваться отверткой в ​​любой момент и без остановки на зарядку.

Удобный шуруповерт из сети: особенности использования

Отличный помощник по дому – аккумуляторный шуруповерт. С этим могут согласиться практически все, кого он ни разу не подводил. Совсем другое мнение у тех, чья работа остановилась на полпути. Этот инструмент поможет вам в любое время и в любом месте, но ровно до тех пор, пока не сядет батарея. Кроме того, количество в нем ограничено. В моменты бездействия аккумулятор тоже может портиться. Обычно батареи служат не более трех лет. По истечении этого времени его нужно поменять или отправить в музей устаревших вещей. Ситуация возможна, если переделать отвертку в сетевую. Способов сделать это достаточно.

Блок питания устройства обеспечивает функцию переменного тока напряжением 220В. Стандартные шуруповерты потребляют постоянный ток, с номинальным значением в пределах 9-18В. В связи с этим подключение к сети подлежит использованию электронного трансформатора. Для этих целей больше всего подходят продукты марок Toshibra и Feron.

Сетевые трансформаторы этих марок качественные и надежные в эксплуатации. Кроме того, они достаточно компактны, легки, не усложняют работу с инструментом. Их нагрузочные характеристики подходят для параметров, необходимых для стандартной отвертки. Их конструкция имеет 2 входных и выходных провода, что позволяет обеспечить питание галогенных ламп и других видов потребителей электроэнергии напряжением 12В. Однако для использования переделанного устройства необходимо соблюдать некоторые правила.

Вот они:

• Дайте инструменту отдохнуть 5 минут каждые 20 минут;
• Зафиксируйте рукой трос в локте, чтобы он не мешал работе;
• Очистить блок питания от пыли;
• Не используйте слишком много удлинителей;
• Не используйте устройство без заземления;
• Для работ на высоте использование переделанного устройства запрещено.

Перед каждым началом работы с переделанным устройством проверяйте его исправность.

Как сделать шуруповерт от сети (видео)

Когда аккумуляторы перестают работать из-за того, что просто отжили свой срок эксплуатации, многие начинают задумываться, как можно исправить ситуацию и переделать свой старый аккумуляторный шуруповерт в сетевой своими руками. Ведь отремонтировать аккумулятор с разрушенным элементом уже невозможно, а стоимость нового почти равна покупке нового шуруповерта. Но старательные и умелые хозяева придумали выход – запитать шуруповерт от сети. Некоторые даже смогли изобрести устройство, работающее как от сети, так и от аккумулятора. Но лучше этого не делать.

Внимание, только СЕГОДНЯ!

Наконец-то я приступил к реализации своей старой идеи, а именно обеспечить питание шуруповерта от сети 220 вольт. Несомненно, у кого-то из вас тоже есть шуруповерт, с изношенным, негодным аккумулятором, который уже не берет заряд. У меня было два экземпляра.

Первый (черный) имеет рабочее напряжение 18 вольт. Именно его я изначально и хотел запитать от сети, т.к. удобно лежит в руке и достаточно мощный. Но кнопки не хватает. Возможно в будущем отрежу ручку и сделаю похожей на дрель. Второй экземпляр рассчитан на 12 вольт. Служит довольно долго. Конечно, можно приобрести новый аккумулятор или, в крайнем случае, заменить банки. Но все же хочется иметь под рукой готовый инструмент, тем более, что пользоваться электродрелью не всегда удобно. она тяжелая. Силовой трансформатор поможет нам реализовать эту идею.

Использован понижающий трансформатор ТС-250-36. «250» — это его номинальная мощность, а цифра 36 означает, что на выходе будет 36 В. Имеет О-образный магнитопровод. Его обмотки расположены таким образом, что половина первички намотана слева, вторая половина — справа. Аналогично наматывается вторичная обмотка, расположенная поверх первичной.
Отличить обмотки друг от друга в понижающем трансформаторе несложно, т. к. вторичка выполнена из более толстого провода, а та, на которую подается сетевое напряжение, из более тонкого провода. Это связано с тем, что через него протекает меньший ток.

Обмотки имеют симметричное расположение и две половинки по 18 вольт соединены проводом (место соединения хорошо видно на нижнем фото). Я буду использовать одну половину.

Но перед тем, как перемотать трансформатор, необходимо провести замеры. Призываю вас быть осторожными при работе с током, не прикасаться к токоведущим частям и всегда проверять, правильно ли выставлен предел измерения на мультиметре.

Справа измеряется напряжение на половине вторичной обмотки. Как видите, напряжение немного выше паспортных значений, т.к. здесь не подключена нагрузка.

Итак, я разделил одну половину и теперь приступаю к разборке трансформатора. Между слоями бумаги было большое количество парафина.

Вторичная обмотка в моем случае намотана в два слоя, разделенных слоем бумаги. Для снижения вторичного напряжения с 18 вольт пришлось убрать почти половину витков.

При определении необходимого напряжения необходимо учитывать, что после трансформатора будет стоять диодный мост, который снизит напряжение примерно на пару вольт. Но добавление сглаживающего конденсатора приведет к увеличению напряжения примерно в 1,4 раза. Те. при отсутствии нагрузки выпрямленное напряжение на конденсаторе будет равно амплитудному значению.

Пока разматываем вторичку, делаем замеры. Вскоре я остановился на значении 11,2 Вольта, т.к. Боялся просадки при подключении нагрузки.

Теперь, когда трансформатор готов (хотя некоторые могут использовать уже готовый с нужными параметрами), пришло время познакомиться со схемой.

К выходу трансформатора необходимо припаять диодный мост (ВДС) для преобразования его в постоянно-пульсирующий.
Диодный мост можно собрать из отдельных диодов или использовать готовый. При его выборе следует учитывать, сколько ампер потребляет ваш шуруповерт (перемычку выбирайте с запасом).

Припаиваем провода от вторичной обмотки к выводам диодного моста, где буквы AC (переменный ток).

Ну и после моста нужно припаять конденсатор для сглаживания пульсаций. Его напряжение должно превышать напряжение питания шуруповерта не менее чем в два раза. А емкость от 470 мкФ до 2200 мкФ.

При желании перед трансформатором в цепи можно добавить выключатель и предохранитель.

Итак, подключив схему, я провел замеры. Напряжение холостого хода на выходе блока питания (когда нагрузка не подключена) 15 вольт. При запуске шуруповерта оно проседает до 11,5 вольт, что является нормой, так что ничего страшного. Полностью заряженный новый аккумулятор выдал 13 вольт.

Так выглядит инструмент изнутри. Здесь можно найти предельные параметры кнопки, а также можно заметить, что двигателем управляет мощный полевой транзистор.

Для того чтобы было удобно подключать к питанию, разобрал аккумулятор. Нам нужны контакты от него.
Эту деталь нужно залудить. У меня получилось паять с помощью канифоли, но в некоторых случаях для пайки алюминия может потребоваться флюс.

Конечно, при пайке проводов от блока питания не забывайте про полярность, обычно она указана на корпусе аккумулятора.
В купе стало очень светло. Провод был заклеен горячим клеем.

Испытания показали, что шуруповерт при работе от блока питания справлялся с поставленными задачами.

К этой статье есть видео, в котором подробно показан процесс создания блока питания, перемотки трансформатора, подключения и тестирования.

Когда батарейки перестают работать, многие задаются вопросом, как переделать аккумуляторную отвертку в сетевую. Аккумуляторы с поврежденными ячейками ремонту не подлежат. Стоимость новых блоков питания почти равна цене отвертки. Не всегда удается найти подходящие элементы, часто модели сняты с производства. Но для рачительных и умелых владельцев есть выход – запитать шуруповерт от сети.

Блок питания отвертки – 2 основных варианта

У переделанного инструмента есть один недостаток: он привязан к розетке. Но для работы в помещении это не столь существенно. Но преимуществ больше. Теперь можно не беспокоиться о подзарядке аккумулятора, простоев в работе не будет. Сила тока остается стабильной все время и не зависит от разрядки аккумулятора, а значит постоянный крутящий момент.

Прежде чем отправиться на поиски блока питания (далее – БП), изучите параметры шуруповерта, которые указаны на корпусе или в паспорте. Обратите внимание на напряжение. Инструмент на 12 вольт встречается чаще; найти блок питания для него не сложно. Если напряжение больше, поиск может затянуться. Требуется узнать потребляемый ток, который не указан в технической спецификации. Купленный блок должен выдавать среднее значение тока (между емкостью аккумулятора и штатным зарядным устройством). Информацию можно найти на этикетке.

Существует два основных варианта переделки аккумуляторного шуруповерта на 220 вольт. Первый заключается в использовании внешнего блока питания. Подойдет любой выпрямитель, способный обеспечить требуемое напряжение постоянного тока. Даже если он большой и громоздкий, нет никаких проблем. Ведь его не обязательно носить по комнате. Блок устанавливается возле розетки, а шнур к инструменту изготавливается необходимой длины.

Помните, что при снижении напряжения ток увеличивается, если мощность остается неизменной. Это значит, что сечение низковольтного шнура должно быть больше, чем у сети 220 В.

Второй вариант – БП монтируется в батарейный отсек. Единственным препятствием при выборе этого метода могут быть размеры трансформатора. Мобильность сохраняется, дальность использования зависит от длины сетевого шнура. Важно помнить, что на инструмент подается питание 220 В, поэтому шнур должен быть надежным, а сам ввод тщательно, тщательно заизолирован.

Какие внешние блоки можно использовать – старый компьютер или зарядку от ноутбука?

В качестве внешнего источника можно использовать имеющиеся блоки питания:

• зарядное устройство для автомобильных аккумуляторов;
• БП от старого компьютера;
• зарядка от ноутбука;
• самодельный БП.

На рынке недорого можно купить старое зарядное устройство. Сейчас в основном используются импульсные зарядные устройства, а старые устройства часто продаются за ненадобностью. Именно это зарядное устройство с возможностью ручной регулировки напряжения и силы тока идеально подходит для любого шуруповерта вне зависимости от его рабочего напряжения. Вся переделка заключается в подключении низковольтного шнура к выходным контактам зарядного устройства.

Блок питания компьютера приобретается от старых моделей, он должен иметь кнопку выключения. Вам это не понадобится, но это именно тот вариант формата “АТ”, который вам нужен. На радиорынке выбирают агрегат мощностью 300–350 Вт, который обеспечит надежную работу маломощных и средних шуруповертов. Все технические характеристики указаны на наклейке на корпусе. Устройство имеет охлаждающий вентилятор и защиту от перегрузки. Чтобы переделать компьютерный БП своими руками во внешний для шуруповерта, проделываем несложные операции.

Когда аккумулятор шуруповерта окончательно пришел в негодность, а заменить аккумулятор по тем или иным причинам не представляется возможным, остается только одно самое оптимальное и бюджетное решение – переоборудовать его на сеть 220 вольт. Бологер Юрий Онищенко рассмотрел, какой блок питания нужен, что можно подключить и так далее.

Все необходимые радиодетали можно недорого приобрести в этом китайском магазине.

Что имеется, например, в нашем случае? Есть блок питания от ноутбука на 15 вольт, 6 ампер. Так же есть блок питания от компа, немного переделан, выводы сделаны, но в схеме изменений нет. Питание от галогеновой лампы. Мощность лампы 12 вольт, 50 ватт. Доступен с регулятором тока. Он будет использоваться и как источник питания, и как отдельный амперметр.

Итак, приступим. Начнем подключение напрямую с блока питания. Выходы уже подключены. 12 вольт, холостой – 3 ампера. Максимальная трещотка. Как видно на устройстве, сила тока достигает 8 ампер.

Пробуем блок питания для ноутбука на 15 вольт, 6 ампер. Ток холостого хода 4 ампера. В режиме храповика максимальный ток 9 ампер, напряжение 14 вольт. Оказывается, с этой задачей справляется блок питания на 6 ампер.

Пришла очередь компьютерного блока питания. Блок питания легко выдерживает нагрузку.

Шуруповерт, подключенный к трансформатору на 90 ватт, легко справляется с вкручиванием крупных саморезов и сверлением любых материалов. После просмотра этого видео становится понятно, что найти источник питания для шуруповерта, аккумулятор которого пришел в негодность, не проблематично. Найти компьютерный блок питания не сложно. Еще более удобный вариант — блок питания на 6 и более ампер от ноутбука. Желательно найти такое устройство с током более 10 вольт, так как 6-вольтовые время от времени будут уходить в защиту.

На работе два шуруповерта, они были куплены 3 года назад и при повседневном использовании аккумуляторы потеряли свою емкость и заряжать их уже бесполезно, очень быстро садятся. Пытались снять аккумулятор и как-то его реанимировать, но ничего не вышло и пришлось делать блок питания, чтобы хотя бы в мастерской на нем поработать.

За основу был взят блок питания от старого компьютера. Это 220 вольт. Был удален провод с разъемом, чтобы его можно было вставить в отвертку. Удобство в том, что это устройство имеет переключатель и индикатор. Запаса мощности у него достаточно. Провод сделан на 2,5 метра.

Проверим в работе. Очень хорошо вкручивается и просверливает отверстия.

На изготовление блока ушло около 1,5 часов. Тест показал, что запаса хода хватает, чтобы забить шурупы в сосну, ДСП. Попробуем просверлить отверстие. Как видите, все работает. Перегрузок, дыма и т.д. нет.

Для изготовления такого устройства подойдет практически любой компьютерный блок питания на базе генератора микросхемы tl494. У нее есть аналог. Это чип К 7500.

Подходящий блок найден, его генератор сделан на tl494 чип. Но прежде чем приступить к переделке, нужно убедиться в работоспособности этого блока. Для этого вам понадобится лампочка на 12 вольт и проволочная перемычка. Эти разъемы есть в каждом блоке питания. Красный провод — это +5 вольт, два черных провода — это отрицательные провода, а желтый провод — это плюс 12 вольт.

Подключаем автомобильную лампочку к линии 12 вольт. Это будет своего рода нагрузкой и индикатором того, что устройство работает.

Есть еще одна розетка. Нам нужен зеленый провод и черный. Нам нужно закрыть их, чтобы включить блок и убедиться, что он работает. Мы сделаем это с помощью проволочной перемычки. Подключаем 220 вольт и замыкаем зеленый и черный провода. Как видите, вентилятор крутится, лампочка горит. Это говорит о том, что блок рабочий и его можно переделать.

Разберем схему и переделаем подключение микросхемы tl494, как показано на схеме в статье журнала “Радио”, 2009, №1, с. 38. «Блок питания компьютера — зарядное устройство». Этот журнал можно легко скачать в Интернете. Нам не нужна вся схема, а нужен узел, отвечающий за подключение микросхемы. Переделку в нашем случае нужно делать точно так же, как и в этой части схемы. Это необходимо сделать для того, чтобы снять все защиты с агрегата и позволить генератору работать. Чтобы блок питания сразу работал и не отключался под нагрузкой.

После того, как была произведена переделка коммуникаций схемы, подсоединяем шнур питания, подсоединяем и блок питания должен сразу заработать и сразу должна загореться лампочка 12 вольт. Все защиты отключены, работа генератора разрешена. После этого припаиваем все провода, которые идут к блоку питания, на линию 12 вольт. Этого нам мало для работы отверткой, надо поднять напряжение до 16 вольт, чтобы был запас мощности. На выходе схемы стоит электролитический фильтрующий конденсатор на 16 вольт. Его нужно выпаять и установить конденсатор на 25 вольт, потому что будем поднимать напряжение до 16 вольт и ранее установленный конденсатор его не выдержит.

В цепи питания может быть резистор для других параметров, но надо поставить резистор на 3 кОм. Также необходимо заменить участок цепей в блоке, который выходит на линию 12 вольт. Далее к этой линии подключаем мультиметр при работающем блоке и с помощью переменного резистора повышаем напряжение до 16 вольт. После этого переделку блока можно считать практически завершенной. К линии 12 вольт необходимо припаять провод, индикаторы и выключатели можно вывести наружу.

Отвертка — это инструмент, используемый для закручивания винтов и сверления небольших отверстий. Есть сетевые, с питанием от сети 220В и аккумуляторные, с двумя сменными батареями.

Если аккумулятор в таких устройствах выходит из строя, то есть три варианта:

• замена аккумулятора дорого, в аппарате бюджетного класса цена комплекта близка к стоимости нового аппарата;
ремонт
• не всегда возможен, а в некоторых случаях его стоимость сравнима со стоимостью новых аккумуляторов;
• переделка аккумуляторного шуруповерта в сетевой.

В этой статье рассказывается о том, как запитать шуруповерт от сети 220в, или как из аккумуляторного сделать шуруповерт.

Отвертка

Этот механизм состоит из следующих частей:

• Двигатель постоянного тока. Он имеет форму цилиндра, в корпусе вместо обмотки возбуждения постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент на низких оборотах. Ведущая (солнечная) шестерня планетарного редуктора насажена на вал электродвигателя;
• Реверсивный регулятор скорости. Схема регулировки собрана на ШИМ-контроллере и полевом транзисторе. Реверс осуществляется переключением полярности питания на щетки двигателя;
• Планетарный редуктор. Сделано в отдельной коробке. Он получил свое название из-за сходства с Солнечной системой. Он состоит из кольцевой шестерни, центральной (солнечной) шестерни, сателлитов и водила. Зубчатый венец передает усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухступенчатой ​​коробкой передач. Повышенная скорость включается при использовании устройства в качестве дрели;
• Механизм ограничения крутящего момента. Служит для ограничения усилия при затягивании винтов. Передает крутящий момент через шарики, поджатые регулируемой пружиной;
• Съемный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях колеблется от 9 до 18 вольт.

Отвертка батарейного исполнения

Аккумулятор устройства не зависит от марки. Во всех устройствах конструкция аккумуляторов схожа и отличается внешним видом, корпусом и контактами.

Корпус содержит несколько элементов, соединенных последовательно. Их количество зависит от напряжения каждой ячейки и аккумулятора в целом. При использовании самых распространенных никель-кадмиевых элементов напряжением 1,2В по 10 шт. Емкость батареи указана в ампер-часах.

Интересно. При последовательном соединении выходное напряжение увеличивается, но емкость не изменяется и равна емкости отдельных элементов.

Типы аккумуляторных элементов

В этих устройствах используются элементы различных типов и напряжений, каждый из которых имеет свои преимущества и недостатки.

Наиболее распространены никель-кадмиевые (Ni – Cd) с напряжением 1,2В.

Преимущества:

• низкая цена;
• хранится в сломанном состоянии.

Недостатки:

• имеют эффект памяти;
• высокий саморазряд;
• малой емкости;
• малое количество циклов заряд/разряд.

Более совершенный никель-металлогидридный (Ni-MH) напряжение 1,2В.

Преимущества:

• меньший эффект памяти и саморазряд;
• большая емкость и количество циклов заряда/разряда.

Недостатки:

• более высокая цена;
• не переносят низких температур и хранения в разряженном состоянии.

Самый прогрессивный литий-ионный (Li-Ion) с напряжением 3,6В.

Преимущества:

• без эффекта памяти;
• очень низкий ток саморазряда;
• высокая удельная мощность, что позволяет уменьшить массу и габариты устройства;
• во много раз больше, чем у других типов аккумуляторов, по количеству циклов заряда/разряда.

Недостатки:

• высокая цена;
• потеря емкости через три года после изготовления.

Переделка шуруповерта на питание от сети 220В

Если аккумулятор вышел из строя и починить его невозможно, единственный выход – переделать аккумуляторный шуруповерт в сетевой.

При этом мощность блока питания должна превышать мощность двигателя с учетом возможных перегрузок в момент завершения крутки. В паспорте прибора не указывается, но этот параметр написан на корпусе электродвигателя, либо его можно рассчитать, подключив прибор к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70 Вт достаточно блока питания мощностью 120 Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповерта на сетевой 220-вольтовый необходимо использовать другой блок питания.

Использование внешнего блока питания

Внешний блок питания крупнее встроенного, но в любом случае при питании шуруповерта от сети инструмент будет «привязан» к розетке проводом.

Ток от блока питания достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Интересно. Шуруповерт может питаться от старого автомобильного аккумулятора или от автомобиля через гнездо прикуривателя.

Блок питания компьютера

Самый простой и дешевый вариант – использовать блок питания от старого компьютера мощностью не менее 300Вт и силой тока 15А.

В старых блоках был выключатель, в современных – для его включения необходимо замкнуть провода, идущие к устройству. Цвет этих проводов зависит от модели. Это можно найти в интернете или по подборке.

Выход 12В находится в четырехконтактном разъеме: черный «-», желтый «+».

Такие устройства имеют встроенный вентилятор, поэтому при изготовлении корпуса для него необходимо делать отверстия или устанавливать вентилятор наружу. Лишние провода лучше просто спрятать внутрь корпуса.

Важно! Отвертка на 14,4 или 18 В будет работать с пониженной мощностью.

Автомобильное зарядное устройство

Требования к этому устройству такие же, как и при использовании компьютерного блока.

Если есть, то желательно использовать прибор со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его нужно закоротить.

Как сделать самодельный блок питания

Помимо покупного блок питания можно сделать самостоятельно. Для этого нужен трансформатор на 160Вт, такие устанавливались в ламповых телевизорах.

В первую очередь необходимо определить необходимое количество витков. Процедура следующая:

• разобрать трансформатор;
• сматываем с катушки все вторичные обмотки;
• намотать 10 витков провода;
• собрать трансформатор;
• подключить к сети 220В;
• измерить напряжение на вторичной обмотке;
• разделить количество витков (в данном случае 10) на измеренное напряжение.

Полученное значение умножается на напряжение питания отвертки и получается необходимое количество витков.

Внимание! Количество витков на вольт можно получить путем измерения напряжения и подсчета витков во вторичной обмотке.

Понижающая обмотка намотана проводом сечением 1 мм² для уменьшения падения напряжения в трансформаторе.

На выходе трансформатора переменное напряжение, а устройству нужно постоянное, поэтому дополнительно к трансформатору установлен диодный мост. Собран из диодов на радиаторах, с напряжением более 20В и током 10А. Монтируется вместе с трансформатором или в корпусе батареи, из которого удаляются элементы.

Встроенный блок питания в батарейном корпусе

При наличии желания, времени и «прямых» рук блок можно разместить в батарейном корпусе. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из корпуса и монтируется в корпус аккумулятора. Выводы припаиваются проводом сечением не менее 1 мм² к клеммам аккумулятора, а шнур питания меняется на более длинный.

Важно! Если в корпусе блока питания были вентиляционные отверстия, то в новом исполнении необходимо сделать аналогичные.

Сборка работающего аккумулятора из двух, потерявших емкость

Из двух неисправных устройств можно собрать один, пригодный к эксплуатации.

Важно! Подключив блок питания к корпусу вышедшего из строя аккумулятора, второй отремонтированный обеспечит мобильность при выполнении небольших объемов работ.

Поиск неисправных элементов

Аккумулятор собирается из отдельных элементов. Они не выходят из строя одновременно, но даже один неисправный элемент ухудшает работу всей батареи.

Для определения частей, потерявших свою емкость, необходимо:

• зарядить аккумулятор;
• работать до отключения питания;
• разобрать аккумулятор;
• измерить напряжение на каждом элементе отдельно.

Батареи со значительно более низким напряжением или без напряжения должны быть заменены.

Ремонт аккумуляторной батареи

После выявления и удаления неисправных деталей из оставшихся частей собирается устройство, пригодное для дальнейшей эксплуатации. Соединение производится пайкой, проводами сечением 1,5 мм² или полоской, аналогичной той, которой детали соединялись ранее.

Если исправных элементов не хватает, докупаем недостающие или переделываем инструмент на питание от сети 220 вольт.

Знание того, как переделать аккумуляторный шуруповерт в аккумуляторный своими руками, поможет вам сэкономить деньги и не покупать новый прибор.

Видео

Беспроводной шуруповерт – отличный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и на огороде, работает в гараже или в поле. Пока батарея не сядет. Количество циклов заряда-разряда батареи ограничено, от простоя батарея тоже портится: саморазряд разрушает элементы. В среднем батарея живет 3 года, после чего ее приходится менять. Вы можете сохранить инструмент, преобразовав его в сетевой. Преобразование осуществляется по-разному.

Стоит ли переделывать?

Без батареек отвертка превращается в железяку. Когда аккумуляторы перестают держать заряд, приходится искать новые аккумуляторы. Во-первых, это дорого – цена батареек до 80% стоимости шуруповерта, эффективнее купить новый инструмент. Во-вторых, аккумуляторы не всегда есть в продаже, например, если модель снята с производства. В-третьих, расчетливый хозяин стремится использовать все возможности для экономии.

Переделка аккумуляторного шуруповерта на работу от сети – хороший выход. Что это дает:

1. Инструмент получает новую жизнь.
2. Аккумуляторы больше не нужно заряжать.
3. Крутящий момент инструмента не зависит от заряда батареи.

Недостатком переделанной конструкции является зависимость от розетки и длины сетевого кабеля.

Внимание! Работа на высоте более двух метров переделанным шуруповертом не допускается.

Как переделать аккумуляторный шуруповерт для работы от сети 220 вольт

Умельцы придумали несколько способов переделать шуруповерт для работы от сети. Все они заключаются в обеспечении двигателя требуемым напряжением питания с помощью промежуточного источника или преобразователя.

Таблица: варианты питания сетевого шуруповерта

Подключение шуруповерта к зарядному устройству

Внимание! При низком напряжении в проводе большие потери, поэтому кабель между зарядным устройством и инструментом должен быть не длиннее 1 метра, сечением не менее 2,5 квадратных метров. мм.

Последовательность:

Припаяйте или прикрепите два провода к клеммам зарядного устройства с помощью зажимов типа «крокодил».

1. Разберите старый аккумулятор и удалите из него мертвые элементы.
2. Просверлите отверстие для кабеля в корпусе аккумулятора, протяните кабель через отверстие. Соединение желательно заклеить изолентой или термоусадочной трубкой, чтобы провод не вырывался из корпуса.
3. Снятые с аккумулятора элементы нарушат развесовку шуруповерта – устанет рука. Для восстановления равновесия в тело следует поместить груз – это может быть плотное дерево или кусок резины.
4. Припаяйте кабель к клеммам бывшего аккумулятора, подключенного к отвертке.
5. Соберите корпус аккумулятора.
6. Осталось протестировать обновленный инструмент в работе.

Установка готового блока питания в корпус старого аккумулятора

Внимание! В закрытом корпусе блок питания плохо охлаждается. В стенках корпуса рекомендуется сделать отверстия. Не используйте инструмент без перерыва более 15 минут.

Процедура:

1. Разобрать старый аккумулятор и удалить из него нерабочие элементы.
2. Установите блок питания в батарейный отсек. Соедините контакты высокого напряжения и клеммы низкого напряжения.
3. Соберите и закройте корпус аккумулятора.
4. Установите аккумулятор в отвертку.
5. Вставьте вилку блока питания в розетку и проверьте работу обновленного сетевого инструмента.

Самодельный блок питания

Внимание! Соблюдайте правила электробезопасности. Пайку и подключение следует производить при обесточенном устройстве.

Пошаговая инструкция:

1. Разобрать корпус старого аккумулятора, извлечь из него севшие аккумуляторы.
2. Установить элементы электрической схемы блока питания на печатную плату, припаять контакты.
3. Установите собранную плату в корпус. Проверить тестером наличие напряжения на выходе.

   Блок питания в корпусе

4. Подсоедините провода низкого напряжения к клеммам старого аккумулятора. Соберите корпус.

   Осталось собрать корпус аккумулятора

Подключить отвертку к сети и проверить ее работу.

Видео: самодельный литиевый аккумулятор для шуруповерта

Подключение к внешнему блоку питания

Внимание! В процессе доработки потребуется разобрать корпус отвертки и вмешаться в электрическую цепь. Запомните последовательность разборки, чтобы собрать все детали в обратном порядке.

Что делать:

Подключение к блоку питания от компьютера

Инструкция:

1. Найти или купить блок питания от компьютера мощностью не менее 300 Вт.
2. Разберите корпус отвертки. Найдите внутри провода питания двигателя. Припаиваем разъемы блока питания компьютера к проводам.
3. Извлечь разъемы для подключения блока питания компьютера из корпуса.
4. Подсоедините отвертку к новому блоку питания.
5. Подключите блок питания к сети и проверьте работу устройства.

Видео: блок питания для шуруповерта от БП компьютера

Как запитать шуруповерт с сохранением его автономности

Если мастер работает в здании, не подключенном к электричеству, а аккумуляторы уже испортились, есть способы для питания шуруповерта:

• заменить старые батарейные блоки на новые;
• подключить отвертку к автомобильному аккумулятору;
• подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Внимание! При замене батареек обратите внимание на правильную полярность элементов.

Процедура:

Внимание! Заряжайте переделанный аккумулятор только специально подобранным зарядным устройством.

Соедините клеммы. Попробуйте инструмент.

Подключение к внешней батарее

Последовательность:

1. Купите или найдите внешний аккумулятор, например, возьмите его от ненужного источника бесперебойного питания.
2. Возьмите провод сечением не менее 2,5 кв. мм. Снимите изоляцию и установите зажимные клеммы, подходящие для крепления к аккумулятору на медных концах.
3. Вставьте другой конец кабеля в корпус старой батареи и припаяйте к клеммам, вставленным в отвертку.
4. Вставьте корпус аккумулятора в отвертку, подключите кабель с клеммами к аккумулятору.
5. Проверить восстановленный инструмент в работе.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем аккумуляторы, которые его питают. Выбрасывать отвертку с непригодными элементами на помойку неразумно. Настоящий владелец сможет отремонтировать устройство, переведя его на другой источник питания, тем самым подарив ему новую жизнь.

Незаменимым помощником в хозяйстве является аккумуляторная отвертка. Этот инструмент будет с вами везде, но работает безотказно, пока не сядет батарея, но количество циклов заряда ограничено, даже от бездействия батарея может испортиться. Аккумулятора хватает примерно на три года, и по истечении этого времени его придется заменить. Вы можете спасти инструмент, если переведете его с аккумулятора на сеть, и сделать это можно разными способами.

Зачем переделывать аккумуляторный шуруповерт?

Зачем переделывать отвертку и когда возникает такая необходимость?
Если вы читаете эту статью, то наверняка уже оценили все удобства этого инструмента. Без лишней проводки и в любой момент можно использовать даже в самых труднодоступных местах, пока не сядет батарея. Это первый недостаток отвертки. Чем дешевле инструмент, тем быстрее разрядится его батарея.
Вот и второй недостаток. И вы должны понимать, что производитель экономит так же, как и вы, и в этом нет ничего необычного. Покупка нового аккумулятора по затратам практически аналогична покупке шуруповерта, но выход есть, и сейчас мы рассмотрим варианты перевода шуруповерта с аккумулятора на питание от сети.

Переоборудовать шуруповерт из аккумуляторного в сетевой можно несколькими способами:

• с помощью зарядного устройства для ноутбука
• с помощью блока питания от ПК;
• с использованием автомобильного аккумулятора;
• с использованием блока питания от галогенных ламп;
• с использованием китайской платы питания 24В.

Как переделать аккумуляторный шуруповерт для работы от сети 220 вольт?

Способы переделки аккумуляторного шуруповерта для работы от сети различаются по сложности, чаще всего для этого требуется подключите отвертку напрямую к зарядному устройству. Подключение зарядки от ноутбука практически не требует знаний, для установки компьютерного блока питания нужно дружить с паяльником, а чтобы перенастроить китайскую колодку, мастер должен уметь обращаться с измерительными приборами.
Обратите внимание, что родной блок питания шуруповерта обычно не рассчитан на подключение шуруповерта напрямую, его питание рассчитано только на зарядку аккумулятора.

Как подключить отвертку напрямую к зарядному устройству для ноутбука

Этот метод требует от вас минимум технических знаний. Если есть необходимость переделать шуруповерт в сетевой, вам может помочь ненужная зарядка от ноутбука, так как он имеет схожие характеристики и легко найдется в любом доме. Для начала нужно посмотреть, какое выходное напряжение у зарядного устройства. Подходящие зарядные устройства на 12-19В.

Важно проверить напряжение и ток зарядного устройства

Вам потребуется модифицировать аккумуляторный блок, для этого его необходимо разобрать и достать оттуда вышедшие из строя аккумуляторы.

1. Возьмите зарядное устройство для ноутбука.
2. Отрежьте разъем и зачистите провода от изоляции.
3. Возьмите оголенные провода и припаяйте их. Если такой возможности нет, обмотайте их изолентой.
4. Проделайте в корпусе отверстие для провода и соберите конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания формата “АТ”. Вполне вероятно, что вы найдёте такой дома, а вот старый рабочий блок питания без труда можно достать на любом радиорынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдет блок питания мощностью 300–350 Вт, а сила тока в цепи 12 В не менее 16 А.

Компьютерный блок типа “АТ” запитает шуруповерт

В этом плане тот же блок питания формата “АТ”, который находится в корпусе любого настольного компьютера, хорош тем, что на нем всегда честно указана мощность. Такие блоки питания всегда имеют кнопку включения, а также вентилятор для охлаждения и систему защиты от перегрузок.

Шаги преобразования следующие:

1. Отвинтите корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъемам.
2. Необходимо снять защиту при включении. Для этого нужно найти зеленый провод на большом квадратном разъеме.
3. Подсоедините зеленый провод к любому черному проводу того же разъема. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из небольшого отрезка проволоки.

Контакты разъема: желтый провод +12 В, красный провод: +5 В, черный – масса

1. Обрезать ненужные провода, оставив желтый и черный.
2. Используя кусок провода как удлинитель, чтобы блок питания был в удобном месте во время работы, припаиваем его к желтому и черному проводам
3. Другой конец провода присоединяем к клеммам пустого аккумулятора отделение, как в предыдущей инструкции.

Видео: как переделать шуруповерт для работы от сети

Использование автомобильного аккумулятора

Принцип такой переделки не отличается от метода с использованием зарядки от ноутбука. Благодаря современной тенденции к компактным импульсным зарядным устройствам линейные аналоговые устройства с ручным управлением можно купить на автомобильном рынке по очень привлекательной цене. Если напряжение на аккумуляторе меняется плавно, то подойдет абсолютно любой шуруповерт, а переделка такого инструмента производится следующим образом:

Взяв плату китайского блока питания

Итак, речь идет о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Отвертки обычно рассчитаны на напряжение 12 В или 18 В, поэтому сначала нужно снизить напряжение до приемлемого уровня.

Для изменения выходного напряжения необходимо внести улучшения в цепь обратной связи. Резистор под позицией R10 отвечает за выходное напряжение. Его значение составляет 2320 Ом. Вместо этого резистора установим подстроечный резистор, благодаря чему можно будет изменять выходное напряжение блока питания под свои нужды, номинал подстроечного резистора 10 кОм.

Если аккумулятор неисправен: как сделать переходник для шуруповерта?

Сделать переходник можно двумя способами: использовать старый батарейный блок, потому что в нем уже есть разъем, который подойдет для отвертки, или подключить провода напрямую к рукоятке.

Подключение старого аккумуляторного блока

Подключение старого блока выполняется следующим образом:

Подключение проводов напрямую

Подключение проводов непосредственно к отвертке выполняется следующим образом:

Поздравляем! Теперь, когда вы узнали, как преобразовать отвертку в сетевую, вы можете применить эти знания на практике. И неважно, заряжена ваша отвертка или нет. Вам не нужно беспокоиться о том, как долго будет работать батарея. Удачной вам переделки!

Переделка шуруповерта для питания от сети 220

Содержание:

Удобная сетевая отвертка: особенности использования

Беспроводной шуруповерт – отличный помощник в вашем доме. С этим могут согласиться практически все, кого он ни разу не подводил. Совсем другое мнение у тех, кто перестал работать на полпути. Этот инструмент поможет вам всегда и везде, но ровно до того момента, пока не разрядится аккумулятор. более, количество в нем ограничено. В моменты бездействия аккумулятор тоже может портиться. Батареек обычно хватает не более чем на три года. По истечении этого времени его нужно поменять или отправить в музей устаревших вещей. Ситуация возможна, если переделать отвертку в сетевую. Способов сделать это достаточно.

Сетевые трансформаторы этих марок качественные и надежные в эксплуатации. Кроме того, они достаточно компактны, легки и не усложняют работу с инструментом. Их нагрузочные характеристики близки к требуемым для стандартной отвертки . В их конструкции предусмотрено 2 входных и выходных провода, что позволяет подавать питание на галогенные лампы и другие виды электропотребителей напряжением 12В. Однако для использования переделанного устройства нужно придерживаться некоторых правил.

Вот они:

• Дайте прибору отдохнуть 5 минут каждые 20 минут;
• Зафиксируйте рукой трос в локте, чтобы он не мешал работе;
• Очистить блок питания от пыли;
• Не используйте слишком много удлинителей;
• Не используйте устройство без заземления;
• Запрещено использовать переделанное устройство для работы на высоте.

Перед каждым началом работы с переделанным устройством проверяйте его исправность.

Переделка шуруповерта на сеть

с помощью зарядки от ноутбука

В случае выхода из строя аккумулятора бытовую отвертку можно перевести на питание от сети , внеся некоторые изменения в ее конструкцию. Это не требует больших затрат финансов, времени и сил. Положительные нюансы такой трансформации очевидны: не нужно постоянно заряжать аккумулятор, и в то же время уйдут вынужденные простои. Ведь самая короткая продолжительность зарядки устройства составляет более 3 часов.

Если вам нужно подключить шуруповерт к сети, вы можете использовать зарядное устройство от старого ноутбука. По своим характеристикам он похож на отвертку, и его легко найти в каждом доме или мастерской. Но, тем не менее, проверьте, какое выходное напряжение показывается для вашей зарядки. В этом случае подойдут зарядные устройства на 12-19В.

Схема ваших действий:

• Вынимаем негодные батарейки из вышедшего из строя аккумуляторного блока.
• Берем зарядку с ноутбука.
• Отрежьте разъем и зачистите провода от изоляции.
• Оголенные провода припаиваем или обматываем изолентой.
• Делаем вывод для провода в корпусе.
• Сборка конструкции.

Данная манипуляция позволит вам пользоваться отверткой в ​​любой момент, и не останавливаясь на зарядку.

Зачем нужно переделывать шуруповерт с питанием от сети

Для того, чтобы Вы могли пользоваться шуруповертом даже в самых труднодоступных местах без лишних проводов, в любой момент мобильный шуруповерт переделывается в сетевой.

Способы преобразования беспроводного шуруповерта в сеть различаются по сложности. Один из них заключается в том, что питание зарядки от ноутбука практически не требует знаний и навыков. Чтобы смонтировать компьютерный блок питания, нужно уметь обращаться с паяльником, а чтобы перепрофилировать китайский переходник, нужно уметь обращаться с измерительным прибором. Кроме того, существует еще несколько способов преобразования аккумуляторного шуруповерта непосредственно в сеть.

А именно:

• Использование устройства питания от персонального компьютера вместо аккумулятора;
• Даем новую жизнь автомобильному аккумулятору;
• Применение в качестве источника питания галогенных ламп;
• Путем подключения китайской платы питания 24В.

Для мозговитых мастеров такие манипуляции выполнить не составит труда. Если вы не уверены в своих силах, то лучше не рисковать и обратиться за помощью к знающему специалисту.

Как переделать аккумуляторный прибор в шуруповерт от сети 220 вольт

Сегодня шуруповерт относится к устройствам, которые мы очень часто используем в быту. Также незаменим в производстве. Это устройство подходит для различных электромонтажных и строительных работ. С его помощью собирается мебель и другие предметы, конструкция которых требует резьбовых соединений.

Причиной такого решения является еще и тот факт, что при длительном неиспользовании устройства его аккумулятор самостоятельно разряжается, что приводит к поломке шуруповерта из-за разрушения некоторых элементов. Вышедший из строя аккумулятор невозможно отремонтировать, а приобрести новый не всегда возможно. Зачастую комплектующие можно приобрести только у официальных представителей производителя. Соответственно стоимость нового аккумулятора будет практически равна стоимости нового шуруповерта. Поэтому некоторые умельцы приходят к решению превратить шуруповерт в сеть.

Необходимые материалы и инструменты:

• Зарядное устройство от этой отвертка ;
• Родная батарея;
• Мягкий многожильный электрический кабель;
• Паяльник и припой;
• Изолента;
• Кислота.

Сначала необходимо припаять свободные концы кабеля к клеммам зарядного устройства. Нужно знать, что медные жилы кабеля с латунными контактами можно паять только после их обработки кислотой. Специалисты рекомендуют использовать специальный припой, но иногда применяют и самые простые методы в виде кислотной обработки.

Как сделать шуруповерт от сети

Когда аккумуляторы перестают работать из-за того, что просто отжили свой век, многие начинают задумываться, как можно исправить ситуацию и переделать свой старый аккумуляторный шуруповерт в сеть с их собственные руки. Ведь отремонтировать аккумулятор с разрушенным элементом уже невозможно, а стоимость нового практически равна покупке новой отвертки . Но рачительные и умелые хозяева придумали выход. до мощность отвертка от сети. Некоторые даже смогли изобрести устройство, работающее одновременно от сети и от аккумулятора. Но лучше этого не делать.

Преобразование шуруповерта в сеть с помощью зарядки ноутбука

В случае выхода из строя аккумулятора бытовой шуруповерт можно перевести на питание от сети, внеся некоторые изменения в его конструкцию. Это не требует больших затрат финансов, времени и сил. Положительные нюансы такой трансформации очевидны: не нужно постоянно заряжать аккумулятор, и в то же время уйдут вынужденные простои. Ведь самая короткая продолжительность зарядки устройства составляет более 3 часов.

Если вам нужно подключить отвертку к сети, можно использовать зарядное устройство от старого ноутбука. По своим характеристикам он похож на отвертку, и его легко найти в каждом доме или мастерской. Но, тем не менее, проверьте, какое выходное напряжение показывает ваше зарядное устройство. В этом случае подойдут зарядные устройства на 12-19В.

С помощью зарядного устройства для ноутбука можно преобразовать отвертку в сеть

Схема ваших действий:

• Вынимаем негодные батарейки из вышедшего из строя аккумуляторного блока.
• Берем зарядку с ноутбука.
• Отрежьте разъем и зачистите провода от изоляции.
• Оголенные провода припаиваем или обматываем изолентой.
• Делаем вывод для провода в корпусе.
• Сборка конструкции.

Данная манипуляция позволит вам пользоваться отверткой в ​​любой момент, и не останавливаясь на зарядку.

Как переделать аккумуляторный прибор в шуруповерт от сети 220 вольт

Сегодня отвертка относится к устройствам, которые мы очень часто используем в повседневной жизни. Также незаменим в производстве. Это устройство подходит для различных электромонтажных и строительных работ. С его помощью собирается мебель и другие предметы, конструкция которых требует резьбовых соединений.

Для того, чтобы переделать аккумуляторный прибор в аккумуляторный шуруповерт, необходимо заранее подготовить материалы и инструменты для работы

Причиной такого решения также является тот факт, что при длительном неиспользовании прибора его батарея разряжается самостоятельно, что приводит к поломке шуруповерта из-за разрушения некоторых элементов. Вышедший из строя аккумулятор невозможно отремонтировать, а приобрести новый не всегда возможно. Часто комплектующие можно приобрести только у официальных представителей производителя. Соответственно стоимость нового аккумулятора будет практически равна стоимости нового шуруповерта. Поэтому некоторые умельцы приходят к решению превратить шуруповерт в сеть.

Необходимые для этого материалы и инструменты:

• Зарядное устройство от этой отвертки;
• Родная батарея;
• Мягкий многожильный электрический кабель;
• Паяльник и припой;
• Изолента;
• Кислота.

Сначала необходимо припаять свободные концы кабеля к клеммам зарядного устройства. Нужно знать, что медные жилы кабеля с латунными контактами можно паять только после их обработки кислотой. Специалисты рекомендуют использовать специальный припой, но иногда применяют и самые простые методы в виде кислотной обработки.

Зачем нужно переделывать сетевой шуруповерт

Для того, чтобы Вы могли пользоваться шуруповертом даже в самых труднодоступных местах без лишних проводов, в любой момент мобильный шуруповерт переделывается в сетевой .

Переделать аккумуляторный шуруповерт сложно, поэтому можно обратиться за помощью к профессионалу

Способы переделки аккумуляторного шуруповерта в сетевой различаются по сложности. Один из них заключается в том, что питание зарядки от ноутбука практически не требует знаний и умений. Крепление компьютера мощность поставка , нужно уметь обращаться с паяльником, а чтобы перепрофилировать китайский переходник, нужно уметь обращаться с измерительным прибором. Кроме того, существует еще несколько способов преобразования аккумуляторного шуруповерта непосредственно в сетевой.

А именно:

• Использование блока питания питания устройства от персонального компьютера вместо аккумулятора;
• Даем новую жизнь автомобильному аккумулятору;
• Применение в качестве источника питания питание от галогеновых ламп;
• Путем подключения китайской платы питания 24В.

Для мозговитых мастеров такие манипуляции выполнить не составит труда. Если вы не уверены в своих силах, то лучше не рисковать и обратиться за помощью к знающему специалисту.

Удобная сетевая отвертка: особенности использования

Аккумуляторная отвертка станет отличным помощником в вашем доме. С этим могут согласиться практически все, кого он ни разу не подводил. Совсем другое мнение у тех, кто перестал работать на полпути. Этот инструмент поможет вам всегда и везде, но ровно до того момента, пока не разрядится аккумулятор. более, количество в нем ограничено. В моменты бездействия аккумулятор тоже может портиться. Батареек обычно хватает не более чем на три года. По истечении этого времени его нужно поменять или отправить в музей устаревших вещей. Ситуация возможна, если переделать отвертку в сетевую. Способов сделать это достаточно.

Чтобы отвертка была удобной и практичной, за ней нужно тщательно ухаживать

Сетевые трансформаторы этих марок качественные и надежные в эксплуатации. Кроме того, они достаточно компактны, легки и не усложняют работу с инструментом. Их нагрузочные характеристики близки к требуемым для стандартной отвертки. В их конструкции предусмотрено 2 входных и выходных провода, что позволяет подавать питание на галогенные лампы и другие виды электропотребителей напряжением 12В. Однако для использования переделанного устройства нужно придерживаться некоторых правил.

Вот они:

• Дайте прибору отдохнуть 5 минут каждые 20 минут;
• Зафиксируйте рукой трос в локте, чтобы он не мешал работе;
• Очистить блок питания power от пыли;
• Не используйте слишком много удлинителей;
• Не используйте устройство без заземления;
• Запрещено использовать переделанное устройство для работы на высоте.

Перед каждым началом работы с переделанным устройством проверяйте его исправность.

Как переделать аккумуляторный шуруповерт на сетевой: питание от сети 220 вольт, своими руками

переделка

Продлить срок службы аккумуляторного шуруповерта можно, если переделать его в сетевой . Те, кто хоть раз пользовался аккумуляторным шуруповертом , не могли не оценить его удобство. Не путаясь в проводах, в любой момент можно проникнуть устройством в труднодоступные ниши, занести на дачу или вынести на улицу и подлатать детскую площадку. Но все плюсы такого устройства хороши до тех пор, пока батарея не разрядится.

• Как переделать аккумуляторный прибор в шуруповерт от сети 220 вольт
• Зачем нужно переделывать сетевую отвертку
• Преобразование шуруповерта в сеть с помощью зарядки ноутбука
• Удобная сетевая отвертка: особенности использования
• Как сделать отвертку из сети

Как сделать шуруповерт от сети

Когда аккумуляторы перестают работать из-за того, что просто отжили свой век, многие начинают задумываться, как можно исправить ситуацию и переделать свой старый аккумуляторный шуруповерт в сеть с помощью своих собственные руки. Ведь отремонтировать аккумулятор с разрушенным элементом уже невозможно, а стоимость нового почти равна покупке нового шуруповерта. Но рачительные и умелые хозяева придумали выход. для питания шуруповерта от сети. Некоторые даже смогли изобрести устройство, работающее одновременно от сети и от аккумулятора. Но лучше этого не делать.

Как профессионально заворачивать винты

Отверткой пользоваться легко – кому нужна такая страница? Верно – вам часто сойдет с рук использование неправильной отвертки или неправильное ее использование, но вы можете легко повредить головку, что крайне затруднит удаление упрямого винта.

Содержание

• 1 Краткое описание
  • 1.1 Безопасность
• 2 В какую сторону его повернуть?
• 3 Как пользоваться отверткой
  • 3.1 Удаление винта
  • 3.2 Установка винта
• 4 типа головок винтов
• 5 Выбор отверток
  • 5.1 Одинарные отвертки
  • 5. 2 Отвертки с отдельными битами
  • 5.3 Электрические отвертки
• 6 Поврежденные винты

Резюме

Во-первых, конечно, вам нужно знать, в какую сторону крутить винт ( правый туго, левый слабый ). Но не менее важным является выбор правильного типа и размера отвертки. Даже в этом случае вы можете сильно испортить его, если будете использовать его неправильно.

Безопасность

Отвертки имеют заостренные концы, и хотя они не острые, как нож, они все же могут нанести серьезную травму, если соскользнут или будут использоваться не по назначению.

Куда повернуть?

Те, кто не привык пользоваться отверткой, часто не знают, в какую сторону ее повернуть.

Простой способ запомнить, что это похоже на метчик (не современный на четверть оборота):

• Вы поворачиваете кран против часовой стрелки, чтобы открыть его и выпустить поток воды.
  • Вы поворачиваете винт против часовой стрелки, чтобы открутить его и освободить то, что он держит.
• Вы поворачиваете кран по часовой стрелке, чтобы закрыть его и перекрыть подачу воды.
  • Вы поворачиваете винт по часовой стрелке, чтобы затянуть его и удерживать то, что он фиксирует.

Если вы знаете, как повернуть крышку бутылки с завинчивающейся крышкой или крышку банки из-под варенья, то это одно и то же – правый плотно, левый свободный .

Как пользоваться отверткой

Удаление винта

Главное не дать отвертке соскользнуть. Если это произойдет, это может повредить головку или «вывернуться», что затруднит или даже сделает невозможным удаление винта.

Прежде всего, убедитесь, что вы используете отвертку соответствующего типа и размера (см. следующий раздел), особенно если винт может быть затянут.

Убедитесь, что вы держите отвертку прямо, а не под углом к ​​винту.

Нажмите сильнее! Если вы не можете легко повернуть винт, НАЖМИТЕ ОЧЕНЬ СИЛЬНО!! Если отвертка соскальзывает, вы недостаточно сильно нажимаете. Но имейте в виду, что может вызывать напряжение под винтом.

Если винт заржавел, его можно ослабить, нанеся на резьбу немного проникающего масла и дав ему впитаться.

Если винт очень-очень не хочет поворачиваться, задайте себе глупый вопрос: правильно ли вы его крутили? Вы, конечно, знаете, что нужно повернуть винт против часовой стрелки, чтобы его открутить — вы не глупы. Но лишь изредка вы найдете винт с левым вращением, который вращается в другую сторону, чаще всего на вращающемся валу, где в противном случае направление вращения могло бы привести к ослаблению винта. По этой причине винт на конце вала электродвигателя, удерживающий вентилятор, рабочее колесо или шкив, может иметь левую резьбу.

Установка винта

При установке винта очень важно следить за тем, чтобы он был прямым, иначе можно получить «перекрёстную резьбу», которая повредит винт или резьбовое отверстие, или и то, и другое.

Если у вас есть какие-либо трудности с зацеплением винта с резьбой отверстия, прежде всего поверните его против часовой стрелки (как бы отвинчивая), слегка надавливая. Вы должны почувствовать легкий щелчок, когда первая резьба винта входит в зацепление с первой резьбой отверстия. Немедленно начните поворачивать его по часовой стрелке, чтобы затянуть.

Вы можете попрактиковаться на банке из-под варенья или любом другом контейнере с завинчивающейся крышкой. Люди часто надевают крышку криво, так что резьба не входит должным образом, и контейнер не закрывается. Поверните крышку против часовой стрелки, пока не почувствуете щелчок, затем затяните ее как обычно, и вы увидите, что она идет прямо.

Винт должен быть хорошо затянут, но ни в коем случае не настолько сильно, чтобы отвертка соскользнула и повредила головку винта. Если вы уверены, что резьба зацепилась правильно, но все еще очень тугая, смажьте ее каплей вазелина, силиконовой смазки или мыла.

Типы головок винтов

На отдельной странице описаны различные типы головок винтов и отверток.

Выбор отверток

У многих людей в кухонном ящике найдется одна-две отвертки, но для выполнения самых простых ремонтных работ практически необходим достаточно хороший набор. Сколько бы отверток у вас ни было, время от времени вы можете обнаружить, что у вас нет подходящей отвертки для работы. Но хорошо подобранный выбор удовлетворит почти все ваши потребности. Есть несколько вариантов.

Одинарные отвертки

Вы можете купить одиночные отвертки по отдельности или в наборе, а набор из 2 или 3 плоских шлицев, Phillips и Posidriv станет отличным началом. Если они поставляются в коробке, чтобы держать их вместе, то тем лучше.

Для более тонких работ вам понадобятся отвертки меньшего размера, такие как ювелирные отвертки, однако они, как правило, не обеспечивают хорошего захвата для откручивания затянутого винта без соскальзывания.

Одинарные отвертки имеют достаточно длинный стержень, что позволяет им легко доставать винты с углублениями.

Отвертки с отдельными битами

Набор отверток с отдельными битами 6 мм.

Многие предпочитают набор отверток, состоящий из одной рукоятки и ряда насадок. Поскольку рукоятка является громоздкой частью, это позволяет вам быть готовым к широкому спектру типов винтов с одним компактным набором в коробке. Выбирайте набор с удобной ручкой, обеспечивающей хороший захват. Многие из них имеют полезное храповое действие, которое вы можете установить по часовой стрелке или против часовой стрелки.

Набор насадок для безопасных отверток.

Для большинства из них используются стандартные шестигранные биты 6 мм, а также доступны наборы дополнительных бит для необычных и безопасных винтов.

Набор длинных насадок.

Недостатком является то, что стандартные биты очень короткие, что затрудняет доступ к утопленным винтам. Но вы также можете получить наборы сверхдлинных бит.

Набор прецизионных отверток.

В дополнение к наборам с битами 6 мм вы можете приобрести наборы прецизионных отверток для работы с небольшим электронным оборудованием, таким как смартфоны или камеры. Они, как правило, намного лучше, чем ювелирные отвертки.

Электрические отвертки

Если вы сталкиваетесь с большим количеством шурупов или шурупов, которые закручиваются на большую длину, заманчивым вариантом будет электрическая отвертка. Обычно они поставляются с набором 6-миллиметровых бит, которые вы можете дополнить по мере необходимости.

Недостатком более дешевых является то, что с их помощью очень легко вывернуть головку винта, так как у вас мало контроля над прилагаемым крутящим моментом. Следовательно, вы должны использовать его только для винтов, которые довольно легко закручиваются, и никогда не используйте их для тех, которые вы не можете закрутить вручную. Кроме того, если вы используете его для вставки винтов, вам, вероятно, лучше оставить последний или два оборота вручную.

Более сложные электрические отвертки имеют фрикционную муфту, которая ограничивает прилагаемый крутящий момент, но ее необходимо правильно настроить, и она не устраняет риск выскальзывания и повреждения головки винта, если вы не нажмете достаточно сильно .

Поврежденные винты

Отдельная страница посвящена спасению поврежденных винтов.

Как изменить сеть Wi-Fi на дверном звонке Ring

Ring Doorbell — это дверной звонок Wi-Fi, который на самом деле больше, чем просто дверной звонок. Да, он заменяет ваш типичный дверной звонок, но добавляет впечатляющую систему видеодомофона, которая позволяет вам разговаривать с вашими посетителями со смартфона или планшета. Вы можете делать все это из дома или откуда угодно, если вы подключены к Интернету.

Звонок в дверь Видеоустройства оснащены полезными функциями, приложение чрезвычайно удобно для пользователя, и все легко подключается к Wi-Fi. Вот как изменить сеть Wi-Fi на дверном звонке Ring.

Первое подключение к Wi-Fi

Первое подключение к Wi-Fi вашего устройства Ring Doorbell на самом деле не будет подключаться к вашей домашней сети. Когда вы начинаете его настраивать, он сначала входит в режим настройки, предлагая вам загрузить приложение на ваше смарт-устройство, чтобы двигаться дальше.

После того, как вы загрузите приложение и настроите свою учетную запись (это не займет много времени, для этого потребуется только самая основная информация), приложение подключится к ближайшему устройству Ring Doorbell.

Подождите, как он может подключиться через Wi-Fi без подключения устройства к сети? Что ж, в режиме настройки Ring Doorbell проецирует собственную временную сеть Wi-Fi. Это используется для подключения приложения Ring к устройству, и после завершения настройки оно подключится к сети Wi-Fi.

Теперь, следуя инструкциям на вашем смартфоне или планшете, вы подключитесь к домашнему Wi-Fi и настроите параметры. Как только это будет сделано, прогнозируемая сеть Wi-Fi прекратит свое вещание, и устройство подключится к выбранной вами сети Wi-Fi.

Принудительный переход в режим настройки

Без входа в режим настройки ваш Ring Doorbell не сможет подключиться к вашей домашней сети Wi-Fi, что по существу сделает его бесполезным. В некоторых случаях вам, возможно, придется принудительно запустить режим настройки.

Для этого снимите лицевую панель с устройства, сильно нажмите черную кнопку и отпустите ее.

Примечание: важно не удерживать его слишком долго. Теперь выньте аккумулятор и полностью зарядите его. Это может занять несколько часов, так что наберитесь терпения.

Теперь запустите устройство и посмотрите, входит ли оно в режим настройки. Если это не удается, вы должны выполнить полный сброс. Для этого нажмите черную кнопку и удерживайте ее около 15 секунд (или дольше, если необходимо). Это должно перезагрузить дверной звонок Ring, и устройство должно войти в режим настройки самостоятельно.

Изменение сети Wi-Fi

Ваш дверной звонок Ring может работать отлично, но если ваша сеть Wi-Fi выходит из строя и у вас есть запасная, вы можете вместо этого подключиться к ней. Кроме того, возможно, вы сменили маршрутизатор или переехали в новый дом.

В любом случае вы сможете изменить сеть Wi-Fi на устройстве Ring Doorbell. К сожалению, они не сделали это очень легко. Учитывая тот факт, что нет элементов управления, позволяющих делать это с самого устройства, возможно, вам придется использовать приложение Ring.

Это простой способ, но он может работать не на каждом устройстве. Просто откройте приложение Ring, перейдите к камере, перейдите к Состояние устройства и нажмите Изменить сеть Wi-Fi . Из списка сетей выберите ту, к которой хотите подключиться.

Некоторые устройства могут предлагать другую опцию, называемую Повторное подключение к Wi-Fi . После выбора этой опции процесс потребует от вас «Нажать оранжевую кнопку», что означает отсоединение дверного звонка от стены.

Если вам не хочется откручивать все, чтобы добраться до оранжевой кнопки, есть более простое, если не более примитивное решение. Измените имя вашего SSID, чтобы оно точно соответствовало имени вашего старого маршрутизатора или неисправной сети. Возможно, это не самое сложное решение, но, по крайней мере, оно выполняет свою работу.

Устранение неполадок

Есть ряд вещей, которые вы можете проверить, чтобы разобраться в сути проблемы. Прежде всего, попробуйте перезагрузить роутер. Выключите его, отсоедините все кабели, подождите несколько минут, пока он остынет, и снова подключите его. Ваш маршрутизатор может работать, но перегревается, что может замедлить его работу.

Далее, Ring работает только с сетями на частоте 2,4 ГГц. Подавляющее большинство сетей Wi-Fi работают на частоте 2,4 ГГц, но вы все равно должны это проверить. Если ваша сеть Wi-Fi является исключением, вам придется приобрести другой маршрутизатор и сменить провайдера.

Если ваша сеть работает на частоте 2,4 ГГц, проверьте свой канал Wi-Fi. По какой-то причине продукты Ring не работают на каналах 11-12, поэтому ваша сеть Wi-Fi должна быть настроена на каналы 1-11.

Вы можете проверить скорость соединения на дверном звонке Ring для дальнейшего устранения неполадок. Если качество вашего видео плохое или вы просто не можете подключиться, это может быть одной из первых вещей, которые вы должны сделать. Просто зайдите на веб-сайт теста скорости и, держа телефон в пределах досягаемости, нажмите «Старт».

Если ни одно из этих решений по устранению неполадок не помогло, не стесняйтесь обращаться в службу технической поддержки Ring. Скорее всего, проблема связана с самим продуктом, поэтому вы либо получите возмещение, либо совершенно новый дверной звонок.

Изменение сети Wi-Fi

Хотя изменение сети Wi-Fi на устройствах Ring излишне сложно, их продукты действительно работают как шарм, не считая потенциальных проблем с подключением. Скорее всего, у вас не возникнет никаких проблем с Wi-Fi, и устройство мгновенно подключится к вашей домашней сети.

Были ли у вас когда-либо проблемы с сетевым подключением к кольцевому устройству? Этот учебник помог вам решить вашу проблему? Вам приходилось обращаться в службу поддержки Ring? Поделитесь своими мыслями и не стесняйтесь рассказать сообществу, как вы решили свою проблему. Просто нажмите на раздел комментариев ниже.

6 типов шурупов, которые должен знать каждый мастер

Перегружены вариантами крепежа для ваших проектов «сделай сам»? Узнайте об анатомии винтов, типах и материалах, чтобы выбрать лучший винт для своей работы.

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или партнерскую комиссию, если вы купите что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 8

Best Content Production Group/Getty Images

Выбор правильных типов винтов

Винты разработаны с учетом материалов, из которых они изготовлены. Хотя можно использовать шуруп для гипсокартона с куском дерева, это не всегда означает, что это лучшее решение. Есть несколько причин, почему выбор правильного винта важен.

• Защита: Винты предназначены для защиты материалов, которые они соединяют. Использование шурупа с соответствующей головкой, длиной и резьбой может уберечь древесину от раскола, гипсокартон от провисания, а металл от скольжения.
• Простота использования: Крепление материалов не должно вызывать затруднений, поэтому важно подобрать соответствующий винт. При использовании с правильной дрелью, ударным шуруповертом, гаечным ключом или отверткой винты должны легко проникать в соответствующие материалы.
• Надежное крепление: Поскольку винты разработаны с учетом материалов, важно выбрать винт, который будет удерживать материалы вместе. Шуруп с резьбой крепится иначе, чем шуруп с частичной резьбой, а шуруп для дерева не обеспечивает надежного крепления в кирпичной кладке.
• Безопасность: Использование правильного шурупа для работы обеспечит правильную фиксацию материалов и устранит такие риски, как коррозия материала шурупа, расщепление древесины, неисправные соединения и другие проблемы безопасности.

Некоторые материалы лучше всего подходят для декоративных креплений, в то время как другие могут выдерживать наружные конструкции. «Самая распространенная и самая серьезная ошибка, которую совершают новички, — это выбор материала для шурупов», — говорит Шон Чепмен, плотник и основатель Tools’n’Goods. «Каждый профессионал и домашний мастер должен знать основную разницу между материалами, чтобы избежать быстрого износа и ржавчины».

• Стальные винты являются стандартными для внутренних работ, но не для использования на настиле или наружных конструкциях.
• Винты из нержавеющей стали похожи на стандартную сталь, но представляют собой устойчивую к ржавчине альтернативу, которую можно использовать на открытом воздухе.
• Шурупы из закаленной стали, также известные как Строительные винты, используются в конструкционных конструкциях и могут быть приобретены в версиях с покрытием для наружных работ.
• Латунные винты отлично подходят для дверных петель и крючков для чашек. Они внешне привлекательные, но мягкие.

2 / 8

Семейный мастер на все руки

Анатомия винта

Прежде чем мы углубимся в типы, познакомьтесь с особенностями винтов, которые помогут вам принять наилучшее решение.

• Привод: Форма механизма, используемого для установки и удаления винтов. Некоторые из наиболее распространенных форм приводов: крестообразные, квадратные, звездообразные, прорезные и шестигранные.

• Головка: Верх винта, в который входит привод.

• Хвостовик: Гладкий участок застежки между головкой и резьбой. Типы винтов различаются, и некоторые винты не имеют гладкого стержня.

• Резьба: Ребро, огибающее цилиндр и образующее спираль.

• Наконечник: Конец винта.

3 / 8

via lowes.com

Шурупы для дерева

Шурупы для дерева, популярные среди домашних мастеров, соединяют две деревянные детали вместе. «Если вам нужны шурупы, которые хорошо подходят для работы с деревом, вам нужны острые модели с клиновидным стержнем», — говорит Чепмен.

Шурупы для дерева имеют полурезьбовой стержень и доступны с различной длиной, размером и типом привода. Шурупы №8 являются стандартными и хорошо подходят для большинства работ по дереву. Выберите шуруп такой длины, чтобы при креплении дерева он вонзался в половину толщины материала дна.

В качестве стандартного шурупа по дереву отлично подходит шуруп Hillman #8 x 1-1/4 дюйма. Серебряный оцинкованный плоский внутренний винт для дерева. Это хороший размер для соединения 1×2 и отлично подходит для внутренних работ по дереву.

Купить сейчас

4 / 8

через kregtool.com

Шурупы с потайным отверстием

Шурупы с потайным отверстием скрепляют древесину в предварительно просверленном отверстии с потайным отверстием. Карманные отверстия обычно используются при сборке мебели и шкафов, потому что их можно скрыть. При использовании с приспособлением для карманных отверстий они обеспечивают один из самых надежных способов соединения материалов. Шуруп имеет самонарезающий наконечник, который просверливает собственное отверстие, поэтому нет необходимости сверлить направляющие отверстия перед соединением двух кусков материала. 9№ 0005

Квадратный хвостовик этого шурупа надежно подходит для отвертки (сверла или отвертки) и исключает зачистку даже при быстром вращении сверла. Благодаря своей квадратной форме отвертка вряд ли выскользнет из утопленной головки винта. Поскольку потайные винты спрятаны внутри предварительно просверленных карманных отверстий, важно, чтобы они были защищены от вскрытия, потому что винт со снятой оболочкой трудно извлечь из карманного отверстия.

Плоская головка в форме шайбы обеспечивает мягкое прилегание к дереву. Он разработан, чтобы избежать чрезмерного сверления и зенкерования в мягких материалах

Стартовый набор винтов с потайным отверстием Kreg включает в себя различные типы винтов с потайными отверстиями для различных применений.

Купить сейчас

5 / 8

via homedepot.com

Шурупы для гипсокартона

Шурупы для гипсокартона соединяют гипсокартон непосредственно с деревянными или металлическими стойками. Они имеют грубую резьбу и плоский наконечник, что облегчает зенковку шурупов непосредственно под поверхностью гипсокартона. Это позволяет легко скрыть шуруп при отделке гипсокартона. Шурупы для гипсокартона обеспечивают более прочную фиксацию, чем гвозди для гипсокартона.

Купить 1-1/4 дюйма. Шурупы №6 для гипсокартона при креплении стандартного гипсокартона толщиной 1/2 дюйма к деревянным стойкам. Используйте 1-5/8-дюйм. винты при креплении стандартного гипсокартона толщиной 5/8 дюйма к стойкам потолка. Винты такой длины обеспечивают полное проникновение шурупов через гипсокартон и по меньшей мере половину толщины стандартной шпильки для надежного крепления.

Шурупы для гипсокартона Grip-Rite пользуются спросом. Они бывают 1-1/4 дюйма. и 1-5/8 дюйма. длины.

Купить сейчас

6 / 8

через homedepot.com

Винты для настила

Винты для настила для наружного использования обычно изготавливаются из нержавеющей стали для защиты от коррозии. Они также хороши для изготовления уличной мебели, цветочных горшков и оконных ящиков.

Ищите палубный винт со звездообразной головкой, чтобы свести к минимуму риск зачистки винта. Они делают это, потому что могут выдерживать высокий уровень передачи крутящего момента, силу и скорость, создаваемые мощной дрелью.

Винты для настила Deckmate star с плоской головкой хорошо подходят для стандартных палубных досок. Он имеет звездообразную головку и коррозионностойкую отделку. Каждая коробка весом в один фунт включает сверло в виде звезды.

Купить сейчас

7 / 8

via lowes.com

Кладочные шурупы

Кладочные шурупы используются при креплении материалов к бетону, растворным швам и кирпичу. Перед тем, как вставить шуруп для кладки, необходимо сделать направляющее отверстие (небольшое отверстие, предварительно просверленное в материале) с помощью твердосплавного сверла и перфоратора. Винты для каменной кладки бывают двух распространенных типов головок: с плоской головкой для зенкования или с шестигранной головкой для установки поверх поверхности материала.

Эти Tapcon 1-1/4 дюйма. x 3/16-дюймовые бетонные анкеры хорошо подходят для крепления таких предметов, как флагштоки и катушки для шлангов, к материалам на основе каменной кладки. Этот продукт также включает сверло соответствующего размера для пилотного отверстия.

Купить сейчас

8 / 8

via lowes.com

Шурупы для листового металла

Из-за своей твердости металлу требуются специальные крепления. Шурупы для листового металла фиксируют и стягивают металлические предметы друг к другу или для крепления таких предметов, как пластик или дерево к металлу. Эти винты имеют острые кончики и имеют мелкую резьбу вдоль стержня.

The Teks # 12 x 2-3/4 дюйма. Винты для листового металла с крестообразным приводом — хороший выбор для крепления дерева к металлу. Они оснащены крестообразным приводом и самонарезающим наконечником для легкого сверления и крепления.

Купить сейчас

Первоначально опубликовано: 09 июня 2021 г.

Лорен Комер

Лорен работает мастером по ремонту дома в Атланте и блоггером, стоящим за сайтом PinchPlateParty.com. Она завершила свою первую сборку мебели своими руками в возрасте 20 лет, и после этого первого проекта она увлеклась. Когда она не работает над проектом по благоустройству дома, вы можете застать ее в новом ресторане или проводить время с семьей.

Как правильно выбрать насадку для отвертки, соответствующую головке винта

---

Пять наиболее распространенных в Северной Америке типов насадок для отверток

Шлиц или плоская головка	Филипс*	Шестигранник или шестигранник

Торкс**	Roberston или Square Recess***

*Самая популярная конфигурация винтов в США
**Популярна в автомобильной и бытовой промышленности
***Самая популярная конфигурация винтов в Канаде.

Хотя это пять наиболее распространенных конфигураций бит отверток, следующие профили являются примерами дополнительных 32 с лишним различных профилей, представленных сегодня на рынке. Большинство из них представляют собой специальные биты и/или безопасные отвертки, которые менее распространены, но все еще широко используются в определенных отраслях и странах по всему миру.

Тройной	Безопасность Torx	Пенталобе	JIS****

**** JIS (японский промышленный стандарт) и Phillips (PH) могут выглядеть одинаково, но это не так. Отвертки Phillips выходят из строя, если приложить слишком большой крутящий момент. Головки винтов JIS имеют углы под углом 90 градусов и не имеют возможности эксцентрика.

РАЗМЕРЫ

Тип	Калибровочный размер
Слот или плоская головка	1/8”, 5/32”, 3/16”, ¼”, 5/16”, ⅜”
Филипс	#000, #00, #0, #1, #2, #3,
Шестигранник или шестигранник	0,7, 0,9, 1,3, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5 мм
Торкс	Т2, Т3, Т4, Т5, Т10, Т15, Т20, Т25, Т30, Т40
Робертсон или Square Recess	№ 0, № 1, № 2, № 3



ДЛИНА НАСАДОК

Насадки обычно доступны длиной 1 дюйм, 2 дюйма, 3 дюйма, 4 дюйма, 6 дюймов и 12 дюймов.

В чем разница между типами конфигураций насадок?

Тип	Описание	Вероятность проскальзывания (кулачок наружу)	Подходит для электроинструмента
Слот или плоская головка	Самая старая традиционная форма конфигурации бит отвертки и самая неудобная в использовании. Невозможно использовать с силовыми драйверами.	Высокий	№
Филипс	Популярная конфигурация в США из-за большей площади поверхности, которая обеспечивает больший крутящий момент для головки винта и не так легко проскальзывает, как паз. Кроме того, снижается вероятность повреждения головки винта, биты или рабочей поверхности.	От среднего до низкого	Да
Шестигранник или шестигранник	Хорошая нескользящая конфигурация, способная выдерживать больший крутящий момент, чем другие конфигурации. Разработан в Европе и особенно популярен в производстве мебели и автомобилей.	Низкий	Да
Торкс	Как и шестигранник или шестигранник, Torx может выдерживать больший крутящий момент. Из-за большей площади поверхности вероятность скольжения минимальна. Винты Torx обычно используются в автомобилях, бытовой технике, компьютерах и электронике.	Очень низкий	Да
Робертсон или Square Recess	Популярен, потому что он «вставляется» в головку винта — винт Робертсона или квадратный шлиц можно удерживать на месте на кончике отвертки. Трение удерживает его на месте, когда он начинает ввинчиваться в материалы. Эта бита была изобретена в Канаде и является самой популярной конфигурацией на канадском рынке.	От среднего до низкого	Да



НАМАГНИЧЕННЫЕ НАСАДКИ

Закрепление крепежных винтов на насадке для электроинструмента может оказаться сложной задачей. Из-за своей уникальной конструкции биты Robertson или Square Recess являются единственными, которые могут плотно удерживать головку винта на бите. Другие конструкции требуют механического или магнитного держателя бит для крепления винта к бите. В последние годы намагничиваются биты более высокого качества, но, хотя намагниченные биты полезны, со временем магнетизм изнашивается.

РУЧНОЙ И ЭЛЕКТРИЧЕСКИЙ ИНСТРУМЕНТ

Традиционно все шурупы ввинчивались вручную, но появление дрелей с регулируемой скоростью и ударных гайковертов значительно упрощает и ускоряет ввинчивание шурупов и крепежных деталей. Тем не менее, при использовании электроинструментов необходимо соблюдать осторожность, так как можно легко перегрузить биту и вызвать повреждение биты или головки винта или их кулачок. Есть два правила, чтобы избежать этого: правильная посадка наконечника и правильная скорость для обеспечения полного контроля.

Выбор винта и биты подходящего размера

Выбор неправильной насадки для головки винта может означать разницу между успехом и несчастьем. Выбрав правильное соответствие и посадку, вы предотвратите сорванные винты, поврежденные биты и испорченные рабочие поверхности.

Выберите размер биты, который полностью заполняет головку винта. Слишком большая или слишком маленькая бита не будет сидеть должным образом, и в итоге вы получите сорванный винт. В приведенной ниже таблице указаны правильные насадки для отверток для самых популярных винтовых калибров. Выбрав правильную насадку для отвертки, предварительно просверлив направляющее отверстие и установив правильную скорость и давление на дрель, вы избежите сорванных винтов, сломанных насадок и поврежденных рабочих поверхностей.

ВИНТОМЕР С СООТВЕТСТВУЮЩИМ РАЗМЕРОМ ПРИВОДА

Винтовой калибр	Размер точки
	Слот или плоская головка	Филипс	Roberston или Square Recess
2	⅛” / 3,2 мм	#1	#0
3	5/32 дюйма / 4,0 мм	#1	#0
4	3/16 дюйма / 4,8 мм	#1	#0
5	3/16 дюйма / 4,8 мм	#2	#1
6	¼ дюйма / 6,4 мм	#2	#1
7	¼ дюйма / 6,4 мм	#2*	#1
8	5/16 дюйма / 7,9 мм	#2	#2
9	5/16 дюйма / 7,9 мм	#2	#2
10	5/16 дюйма / 7,9 мм	#2	#2
12	⅜” / 9,5 мм	#3	#3
14	⅜” / 9,5 мм	#3	#3

* Существует также сверло Phillips #2 для гипсокартона, разработанное специально для более мелких винтов для гипсокартона.
