Тема: Расчет потерь ЛЭП от передачи реактивной мощности
Добрый день, коллеги!

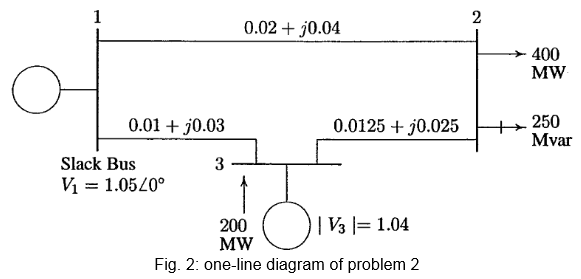

Необходимо определить потери в ЛЭП 220 кВ от передачи реактивной мощности 30 МВар.
Считаю так:
1. Определяем сопротивление одной фазы r=p*L=0,075*27,5=2,07 Ом
2. Определяем потери в ЛЭП от передачи реактивной мощности: dPр=Q2*r/U2=3,3 кВт.
Правильно ли я рассчитал?
В какой литературе доходчиво написано про потери в линиях?
Спасибо!
2 Ответ от
retriever 2016-03-28 17:05:59- retriever
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
Sm@rt пишет:
dPр=Q2*r/U2=3,3 кВт.
2*r =dPaктивн+dPреакт. Вроде все верно.
Вообще бы по-хорошему, учесть емкости сети. Но, судя по всему, разница будет небольшая.3 Ответ от
matu 2016-03-28 20:05:20
- matu
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
30 Мвар это мощность нагрузки без учета зарядной мощности линии? При длине 27,5 км и напряжении 220 кВ суммарная зарядная мощность линии порядка 3,5-4,5 Мвар. В классической П-образной схеме замещения эта зарядная мощность делится на 2 и учитывается отдельно в начале и конце линии. Потери мощности в линии обычно считаются исходя из мощности в конце линии (с учетом зарядной) и напряжения в конце линии (или номинального напряжения).
Алгоритм можно посмотреть в Идельчик В.И. Электрические системы и сети.4 Ответ от
100Ампер 2016-03-28 20:24:15
- 100Ампер
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
Sm@rt пишет:
Необходимо определить потери в ЛЭП 220 кВ от передачи реактивной мощности 30 МВар.
Если имеется ввиду трёхфазная сеть, то неправильно.
При чисто реактивной нагрузке 30 МВА, и без учета емкостного тока ВЛ, ток в каждой из трёх фаз равен: 30000/1,732/220=78,7А.
Потери в одной фазе 78,7*78,7*2,07=12,82кВт.
Потери в линии 12,82*3=38,46кВт.5 Ответ от
retriever 2016-03-28 20:41:26
- retriever
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
100Ампер пишет:
Если имеется ввиду трёхфазная сеть, то неправильно.
Это зависит от того, какие величины берутся. Обычно мощность имеется в виду трехфазная (во всех трех фазах), напряжение линейное.
dP=3*I^2*r (3 симметричные фазы, в каждой течет ток I)
I=S/(3^0,5*U)
Тогда
dP=3*(S/(3^0,5*U))^2*r = 3*S^2/(3*U^2)*r=(S/U)^2*r
Присоединяйтесь!!! Мы в социальных сетях и на Ютуб.
6 Ответ от
100Ампер 2016-03-28 21:11:37
- 100Ампер
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
retriever, формулы то правильные, но разве правильно что в #1 получилось 3,3 кВт?
7 Ответ от
matu 2016-03-28 21:50:24
- matu
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
В #1# немного напутано с размерностью. Нужно иметь ввиду что в числителе мега, в знаменателе кило.
8 Ответ от
Sm@rt 2016-03-29 08:17:32
- Sm@rt
- Работодатели
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
matu пишет:
В #1# немного напутано с размерностью.
Нужно иметь ввиду что в числителе мега, в знаменателе кило. Да, вы правы, Спасибо!
matu пишет:
30 Мвар это мощность нагрузки без учета зарядной мощности линии? При длине 27,5 км и напряжении 220 кВ суммарная зарядная мощность линии порядка 3,5-4,5 Мвар.
Зарядную мощность не учитывал.
9 Ответ от
matu 2016-03-29 21:21:24
- matu
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
По хорошему зарядную мощность нужно бы учесть.
10 Ответ от
Sm@rt 2016-04-08 09:29:04
- Sm@rt
- Работодатели
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
Коллеги а есть ли документ, обязывающий сетевые организации осуществлять компенсацию реактивной мощности на своих ПС?
Наверняка какие то работы, статьи были по этому вопросу. Еще интересен вопрос как это реализовано за рубежом.
Интересует тема про избыток реактивки в связи с повсеместным внедрением кабелей высокого напряжения.
Спасибо!
11 Ответ от
Windtalker315 2016-04-08 11:08:42
- Windtalker315
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
именно сетевые нет.
есть приказ Минэнерго , довольно старый о допустимом косинусе.
сетевая компания в данном случае сторона заинтересованная в том, чтобы напряжения были в пределах.
Хотя, если вы трудитесь там же, где и раньше, то район крайне проблемный с точки зрения компенсации зарядной мощности.
Его надо решать втроем – системному, генерации и сетям.
Основные пути – суточный цикл РПН, АСТГ и компенсация за счет ШР 220 кВ.
Оптимальное соотношение между реакторами 220 и АСТГ надо делать технико – экономическим обоснованием, заказывая отдельный проект, остальное за счет РПН.К сожалению не уверен в способности нынешних проектных организаций выполнить качественное ТЭО.
Но какие то базовые ориентиры они дать смогут.
12 Ответ от
Sm@rt 2016-04-21 16:14:19
- Sm@rt
- Работодатели
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
Windtalker315 пишет:
есть приказ Минэнерго , довольно старый о допустимом косинусе.
ПРИКАЗ от 22 февраля 2007 г. N 49. Это он?
Windtalker315 пишет:
сетевая компания в данном случае сторона заинтересованная в том, чтобы напряжения были в пределах
А какие пределы?
Нормы качества электрической энергии в системах электроснабжения общего назначения.
Наибольший предел определяется ГОСТ 721-77 «Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В». Например, для класса 220 кВ это 252 кВ. Т.е. верхний диапазон ограничен и превышен быть не может, а вот нижний определяется уровнем напряжения в контрольных пунктах, исходя из условий исключения снижения напряжения на шинах энергообъектов в нормальном режиме и после нормативных возмущений ниже допустимых значений, определенных ГОСТ и ГОСТ 13109-97.
Тут есть одно интересное наблюдение:
Импортные генераторы (не знаю насчет отечественных) рассчитаны на работу с +/- 5% Uном. К примеру, они работают через Т связи 242/20 кВ без РПН, тогда верхний предел по напряжению у него 254,1 кВ а нижний 229,9 кВ и в режиме потребления максимальной реактивной мощности генератор может уперется в уставку по напряжению статора или ОМВ и не выбрать весь заявленный диапазон по Q.Windtalker315 пишет:
крайне проблемный с точки зрения компенсации зарядной мощности.
Это связано с большим количеством КЛ высокого напряжения и недостаточным количеством устройств компенсации на ПС?Windtalker315 пишет:

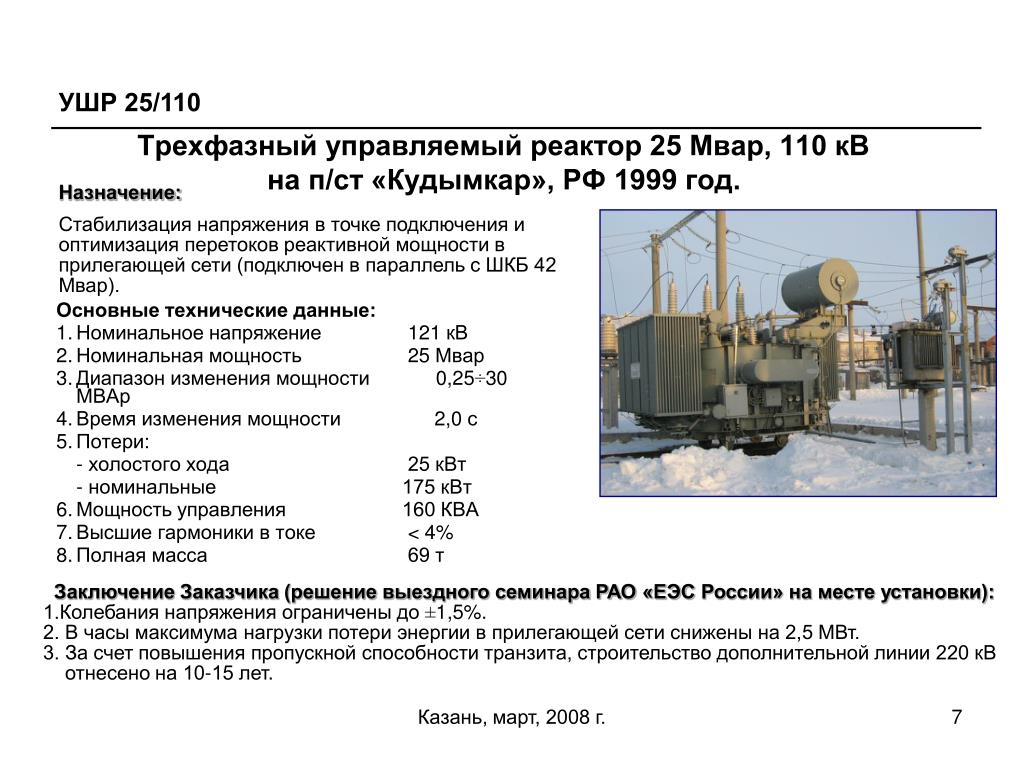

Оптимальное соотношение между реакторами 220 и АСТГ надо делать технико – экономическим обоснованием
Кто должен ставить эти реакторы? нет никаких документов обязывающих ставить устройства компенсации в сети 110 кВ и выше.
Почему только АСТГ? Синхронные генераторы тоже могут работать в режиме недовозбуждения….Коллеги у кого то есть статейки по компенсации реактивной мощности, по зарядной мощности линий высокого напряжения, информация о опыте регулирования напряжения и оплате выработки реактивной мощности как услуги по оказанию системной надежности в других странах, например в Белоруссии? Поделитесь пожалуйста.
13 Ответ от
Fiksius 2016-04-21 22:45:40 (2016-04-21 22:47:11 отредактировано Fiksius)
- Fiksius
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
Sm@rt пишет:
Импортные генераторы (не знаю насчет отечественных) рассчитаны на работу с +/- 5% Uном. К примеру, они работают через Т связи 242/20 кВ без РПН, тогда верхний предел по напряжению у него 254,1 кВ а нижний 229,9 кВ и в режиме потребления максимальной реактивной мощности генератор может уперется в уставку по напряжению статора или ОМВ и не выбрать весь заявленный диапазон по Q.
И в итоге СО зафиксирует факт невыполнения команды на разгрузку, т.е. к штрафу. Станция получает деньги за заявленный диапазон реактивки и СО будет требовать исполнения этого диапазона. На сколько знаю, раз заявившись с номинальной PQ-диаграммой, изменить её будет уже сложно. Даже техническое обоснование необходимости сужения PQ-диапазона (а установление заводом-изготовителем ограничений +/- 5% Uном таковым не является) в итоге приведет к присвоению метки “отступление от номинальных параметров” и наложению штрафа. Нужно попробовать расширить диапазон +/- 5% Uном, на что скорее всего завод-изготовитель не пойдет. А почему нет РПН на тр-рах? Можно было бы подкорректировать диапазон (само собой автоматический режим работы РПН должен быть выведен).
Sm@rt пишет:
Кто должен ставить эти реакторы? нет никаких документов обязывающих ставить устройства компенсации в сети 110 кВ и выше.
Как то раз обосновывали установку ШР тем, что в режиме одностороннего отключения ВЛ требуется отключить емкостный ток такой величины, который выключатель отключить не в состоянии.
Как то обосновывали тем, что после одностороннего отключения ВЛ от ЭС отделяется энергорайон, избыток реактивки в котором (опять же из-за реактивки стекающей с ВЛ) превышает способность потреблять реактивку генераторами в выделившемся энергорайоне (хотя по мне было проще ВЧТО с противоположного конца ВЛ отправить по факту отключения выключателя, или АОПН поставить, которая определяла бы работу ВЛ в режиме одностороннего отключения)Sm@rt пишет:
Сколько не смотрел проектов по новых ПС нигде не встречал ни одного реактора (СК, БК) на шинах ВН.
Можно на СН или НН поставить, реактивка грузить АТ конечно будет, но если перегрузки не предвидится, то можно и съекономить
Сайт Fiksius
14 Ответ от
Sm@rt 2016-04-22 08:27:11
- Sm@rt
- Работодатели
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
Fiksius пишет:
А почему нет РПН на тр-рах?
На блочных трансформаторах нет РПН, так заведено еще с советских времен, возможно это где то прописано (в нормах проектирования), предполагалось, регулировать напряжение возбуждением.
Fiksius пишет:
а установление заводом-изготовителем ограничений +/- 5% Uном таковым не является
Почему не является?
15 Ответ от
Fiksius 2016-04-22 11:43:26 (2016-04-22 11:45:10 отредактировано Fiksius)
- Fiksius
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
Sm@rt пишет:
предполагалось, регулировать напряжение возбуждением…
я потому и пишу, что РПН должен быть выведен в автоматическом режиме
Sm@rt пишет:
Почему не является?
Тут возможно поторопился. Давайте разбиремся.
Есть “ГОСТ 21558-2000 СИСТЕМЫ ВОЗБУЖДЕНИЯ ТУРБОГЕНЕРАТОРОВ, ГИДРОГЕНЕРАТОРОВ И СИНХРОННЫХ КОМПЕНСАТОРОВ Общие технические условия”пишет:
4.
– от режима с максимально допустимым отрицательным током возбуждения (для реверсивных систем возбуждения) или от нуля тока возбуждения (для нереверсивных систем возбуждения) до 110 % номинального положительного тока возбуждения генераторов и синхронных компенсаторов, работающих на сеть;
– от 80 до 11О % номинального напряжения статора при работе турбогенераторов и гидрогенераторов на холостом ходу, воздействием на уставку АРВ;
– от 5 до 110 % номинального напряжения статора при работе турбогенераторов и гидрогенераторов на холостом ходу, воздействием на специальные входы АРВ или устройство ручного управления. Для генераторов с системами самовозбуждения данный режим может быть обеспечен при независимом питании системы возбуждения (например от собственных нужд станции).
если бы не “на холостом ходу”, то можно можно было бы однозначно сказать, что ограничения +/-5% Uном от завода изготовителя противоречат требованиям нормативной документации.
Сайт Fiksius
16 Ответ от
retriever 2016-04-22 12:04:23
- retriever
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
Fiksius пишет:
если бы не “на холостом ходу”, то можно можно было бы однозначно сказать, что ограничения +/-5% Uном от завода изготовителя противоречат требованиям нормативной документации
Цитата из того же ГОСТа: настоящий стандарт… распространяется на … [перечисление оборудования], изготовляемых по ГОСТ 533, 609 и 5616.
А где гарантия, что оборудование изготовлено именно по этим гостам? Может, стоит там какое-то заграничное поделие?
Как раз:Sm@rt пишет:
Импортные генераторы (не знаю насчет отечественных) рассчитаны на работу с +/- 5% Uном.
17 Ответ от
Fiksius 2016-04-22 13:38:13
- Fiksius
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
retriever пишет:
А где гарантия, что оборудование изготовлено именно по этим гостам? Может, стоит там какое-то заграничное поделие?
Сертифицированные АРВ должны соответствовать СТО 59012820.29.160.20.001-2012 ТРЕБОВАНИЯ К СИСТЕМАМ ВОЗБУЖДЕНИЯ И АВТОМАТИЧЕСКИМ РЕГУЛЯТОРАМ ВОЗБУЖДЕНИЯ СИЛЬНОГО ДЕЙСТВИЯ СИНХРОННЫХ ГЕНЕРАТОРОВ
пишет:
5.2. Системы возбуждения синхронных генераторов мощностью 60 МВт и более, а также системы возбуждения синхронных генераторов меньшей мощности в случае, если системы возбуждения таких генераторов имеют в своем составе автоматические регуляторы возбуждения сильного действия, должны соответствовать требованиям ГОСТ 21558-2000 и иметь следующие характеристики:
– быстродействие системы возбуждения при форсировке – не более 0,06 с;
– полное время расфорсировки – не более 0,15 с;
– запаздывание системы возбуждения при форсировке – не более 0,02 с.Сайт Fiksius
18 Ответ от
Sm@rt 2016-04-22 15:00:50
- Sm@rt
- Работодатели
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
Fiksius пишет:
Сертифицированные АРВ должны соответствовать СТО 59012820.29.160.20.001-2012 ТРЕБОВАНИЯ К СИСТЕМАМ ВОЗБУЖДЕНИЯ И АВТОМАТИЧЕСКИМ РЕГУЛЯТОРАМ ВОЗБУЖДЕНИЯ СИЛЬНОГО ДЕЙСТВИЯ СИНХРОННЫХ ГЕНЕРАТОРОВ
Касаемо системы возбуждения, на них проводятся сертификация и имеется сертификат соответствия, а вот как увязать эти требования с тем, что на заводском щитке генератора и в паспорте написано: Напряжение статора 20 кВ +/- 5%.
19 Ответ от
retriever 2016-04-22 19:59:03
- retriever
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
Присоединюсь к #18, и напишу более подробно то, что я хотел сказать выше
ГОСТ 21558-2000 – это ГОСТ на системы возбуждения.
В этом стандарте написано, что системы возбуждения, сделанные по этому госту, предназначены для генераторов и синохронных компенсаторов, изготовляемых по ГОСТ 533 (машины электрические вращающиеся. турбогенераторы), 609 (машины электрические вращающиеся. компенсаторы синхронные) и 5616 (генераторы и генераторы-двигатели электрические гидротурбинные).
Отсюда – если генераторы сделаны не по ГОСТ 533, 609 или 5616 (а в нашем случае генератор импортный), то в общем случае на них нельзя ставить систему возбуждения, соответствующую ГОСТ 21558, т.е., может, приделать и можно, но придется вносить конструктивные/эксплуатационные изменения…
20 Ответ от
Fiksius 2016-04-22 21:11:34
- Fiksius
- Пользователь
- Неактивен
Re: Расчет потерь ЛЭП от передачи реактивной мощности
А есть и другая точка зрения: на всех генераторах мощностью 60 МВт и более должны устанавливаться системы возбуждения соответствующие требованиям ГОСТ 21558-2000, и не важно для каких генераторов изначально писался ГОСТ.
Иначе у нас в ЭС будет черт знает что ставиться. Вот скажите: зачем нам генератор который не может работать в режиме потребления реактивной мощности? Более того, допустим на станции несколько блоков: 2 могут потреблять реактивку до напряжения -10%, а один только до -5%. Так этот “левый” генератор мало того что сам не помогает, он сводит на нет все старания 2х нормальных генераторов, потому что когда нормальные потребляют реактивку и понижают напряжение, он поддерживает на уровне -5% вырабатывая реактивку.
Вы скажете, что снижать ниже 229 кВ напряжение не нужно, но вы же не диспетчер, вы не знаете какой именно режим исправляет диспетчер, совсем не обязательно, что команда на потребление реактивки идет для снижения напряжения именно в районе рассматриваемой станции, проблема может быть в другом месте, и диспетчер использует все имеющиеся резервы для её решения.Сайт Fiksius
Сообщений с 1 по 20 из 21
Тему читают:
1 гостьСтраницы 1 2 Далее
Чтобы отправить ответ, вы должны войти или зарегистрироваться
Перейти в раздел:
Спрашивайте – отвечаемТрудности переводаСтуденческий РазделОпросыСсылки на интернет ресурсы релейной тематикиРелейная защита среднего напряженияРелейная защита и автоматика трансформаторов, реакторов и автотрансформаторовРелейная защита и автоматика линий 110-1150кВРелейная защита и автоматика генераторов, двигателейРелейная защита и автоматика в “малой энергетике”ДЗШ, ДЗО, УРОВЦифровые устройства релейной защиты и автоматикиСтатические/Электроные релеПрограмное обеспечение МП устройств релейной защитыКак проводить анализ осциллограмм аварийных регистраторовСистемы и устройства противоаварийной автоматикиЗащиты от однофазных замыканий на землюОпределение места повреждения (ОМП)Автоматическое включение резерва (АВР)Аварии, дефекты оборудования.Форум работает на PunBB, при поддержке Informer Technologies, Inc
БСК 26 Мвар 110 кВ
26 декабря
Внимание! Возможны действия мошеннического характера со стороны ООО «Правтрейд»
22 декабря
Коллектив компании “Матик‑электро” поздравляет с наступающими Новым годом и Рождеством! От всей души желаем вам процветания и новых успехов!
09 октября
Компания “Матик-электро” поставила на нефтеперерабатывающий завод ООО ”ЛУКОЙЛ-Нижегороднефтеоргсинтез” автоматические установки компенсации реактивной мощности, оснащенные антирезонансными дросселями
Архив новостей
- БСК 26 Мвар 110 кВ
- БСК 104 Мвар 220 кВ
Главная/Компенсация реактивной мощности/Батареи статических конденсаторов (БСК)/БСК 26 Мвар 110 кВ
Un F THDu 110кВ 50 Гц ≤2%
Параметр Значение Мощность 26 Мвар* Напряжение 110 кВ Частота 50 Гц Номинальный ток 272,9 А Емкость 13,68 мкФ (одного конденсатора 27,37 мкФ) Разброс емкости 0 / +5% Окружающая температура -50°С . Относительная влажность 90% Высота над уровнем моря до 1000 м Защита Встроенные предохранители (в конденсаторы) Категория климатического исполнения У1 *Возможно изготовление БСК любой другой мощности
**При температуре ниже -50°С рекомендуется размещение БСК в утепленном здании
- несбалансированный ток (ТФЗМ-110)
- токоограничивающие реакторы
- релейная защита от КЗ и перегрузок РЗН-110
- однофазные самовосстанавливающиеся полипропиленовые конденсаторы с ресурсом более 175 тыс.час.
- полимерные изоляторы
- блочная быстросборная конструкция
- исполнение до -50°С
- сертификат ГОСТ Р № РОСС RU.АЯ46.В57688
- ГОСТ 12.2.007.5-75
- ГОСТ 12.2.007.0-75
1. Высоковольтный конденсатор 2. Опорный изолятор 3. 4. Медный проводник 5. Суппорт конденсаторов 6. Трансформатор тока 7. Реактор токоограничивающий 8. Сетчатое ограждение
1. Высоковольтный конденсатор 2. Изолятор 3. Трансформатор тока 4. Реактор 5. Сетчатое ограждение Технические характеристики БСК 26 Мвар 110 кВ
Параметр Значение Защита Встроенные предохранители (в конденсаторы) Несбалансированный ток (ТФЗМ-110) – 3 шт. Токоограничивающие реакторы – 3 шт. Количество стоек 3 Вес 17550 кг Габариты ДхШхВ 12400х5600х5200 мм Габариты ДхШ 16400х9600 мм Соединение Последовательных групп 6 Параллельных блоков 4 Всего конденсаторов 72 Режим работы нейтрали глухозаземленная нейтраль Конструкция модульная, соединение конденсаторов в звезду с глухозаземленной нейтралью, 4 параллельные группы конденсаторов для каждой фазы звезды, в каждой группе 6 конденсаторов, работающих последовательно Конденсаторы однофазные 858 квар 11,55 кВ 50 Гц со встроенными предохранителями Защита батареи статических конденсаторов
Трансформаторы тока ТФЗМ подключены к средним точкам плеч звезды, отслеживают несбалансированные токи и служат для защиты конденсаторов.
Токоограничивающие реакторы ограничивают ток при включении БСК.
Конструкция батареи статических конденсаторов
БСК состоит из групп силовых конденсаторов, собранных в стальные несущие блоки, закрепленные на изоляторах.БСК поставляется в исполнении для внутренней установки У3 в промышленном здании.
Стальные конструкции
Сделаны из сваренных стальных профилей, защищенных от коррозии гальваническим цинкованием, цинка не менее 650 г/м².Конструкции собираются на месте и имеют в комплекте крепеж, наконечники и медные шины для соединения конденсаторов, а также гибкие медные переходы.
Силовые конденсаторы
858 квар х 11550 В с двумя фарфоровыми изоляторами и встроенными предохранителями – 72 шт.
Трансформаторы тока (по одному на фазу)
Подключены первичной обмоткой в разрыв двух параллельных групп, и в случае разбалланса выдают сигнал на устройства Р3А для отключения головного выключателя
Токоограничивающие реакторы (по одному на фазу)
Токоограничивающие реакторы ограничивают ток при включении БСК.
Соединения
Выполнены гибкой медной шиной для предотвращения повреждения изоляторов при температурном расширении/сжатии при воздействии электродинамических сил.
реакторов | Трансформеры | Сименс Энерджи Глобал
Технология и преимущества Реакторы от Siemens Energy обладают преимуществами на различных уровнях, помогая операторам сетей создавать и поддерживать надежную и безопасную систему энергоснабжения. Более 100 лет мы тесно сотрудничаем с поставщиками энергии и операторами сетей. Опираясь на эти десятилетия опыта, мы адаптировали наши процессы — от консультирования до проектирования, от производства до испытаний и послепродажного обслуживания — для удовлетворения потребностей наших клиентов и их индивидуально настроенных устройств. Siemens Energy производит полный спектр реакторов для любых потребностей клиентов в различных областях применения. С увеличением числа возобновляемых и распределенных реакторов для выработки электроэнергии, и в частности регулируемых шунтирующих реакторов, важную роль в современном энергетическом ландшафте играют более высокие колебания в подаче электроэнергии.
Надежность измерения
Реакторы Siemens десятилетиями надежно работают в высоковольтных сетях по всему миру.Большое количество находящихся в эксплуатации устройств — более 800 единиц, изготовленных только за последнее десятилетие — служит доказательством справедливости наших законов о конструкции. Стремясь обеспечить долгий и надежный срок службы, мы стремимся к минимальным допускам при изготовлении и настаиваем на использовании высококачественных материалов. Наши поставщики по всему миру обязаны соблюдать высокие стандарты, которых придерживаемся мы сами. В результате частота отказов просто впечатляет — мы с радостью предоставим вам наши последние данные о среднем времени наработки на отказ (MTBF).
Наша философия – качество
Наш систематический подход к качеству поддерживает наше неустанное стремление к точности и удовлетворенности клиентов. Он опирается на три столпа:
Высочайшие стандарты качества регулируют все процессы — от проектирования реакторов до производства и испытаний — на всех наших объектах. Каждое из наших производственных предприятий сертифицировано по стандарту ISO 9001 и имеет дополнительные местные сертификаты. Выпускаемые реакторы соответствуют всем необходимым стандартам, от IEC до ANSI и IEEE.
Siemens использует проверенные технологии для обмоток, изоляции, резервуаров, устройств контроля, соединительного оборудования и переключателей ответвлений, полученные от тщательно проверенных поставщиков. Система квалификации субпоставщиков, независимая от региона или объекта, устанавливает такие же высокие стандарты качества, которых мы придерживаемся.
Каждый этап производства подлежит контролю качества, который завершается окончательной проверкой и приемочными испытаниями в высоковольтной испытательной камере соответствующего производственного участка.
Высочайшая точность на каждом этапе
Мы опираемся на многолетний опыт, чтобы добиться высочайшей точности наших реакторов. Низкие уровни вибрации, шума и потерь, которые остаются стабильными на протяжении всего срока службы, требуют предельной точности на каждом этапе производственного процесса, от производства до испытаний. Чтобы гарантировать эту точность, мы используем высококвалифицированный персонал и наши собственные инструменты анализа конструкции. Каждый завод, выпускающий реакторы, испытывает блоки в реальных условиях эксплуатации, вплоть до самых высоких уровней напряжения и мощности.
- Воздушная подушка при производстве
- Гидравлическое подъемное устройство для основной сборки
- Два полностью оборудованных испытательных поля для предотвращения узких мест
- Большая батарея конденсаторов для испытаний шунтирующих реакторов до 250 МВАр
- Постоянное давление обмотки в процессе сушки повышает устойчивость к короткому замыканию.
- Пропитка маслом после высыхания снижает влажность в обмотках.
- «Климатический зал пустыни» для окончательной сборки после сушки обеспечивает долгий срок службы изоляции.
Нацелены на ваш коммерческий успех
Шунтирующие и последовательные реакторы Siemens являются наиболее экономичными решениями для компенсации реактивной мощности и ограничения тока короткого замыкания на рынке. Они имеют значительные коммерческие преимущества для клиентов, такие как более низкий спрос на реактивную мощность, более низкие потери и более высокая пропускная способность сети. Их сбалансированные потоки нагрузки позволяют клиентам избежать дорогостоящего расширения сети.
- Чрезвычайно низкая частота отказов и стабильная работа продукта в течение всего срока службы
- Консультации по электросетям внутри компании, чтобы помочь клиентам найти наиболее экономичное решение
- Проекты выполняются гладко и своевременно в соответствии с указанными значениями в тестовом поле
- Компактная конструкция реактора снижает стоимость строительства подстанции
Получите максимальную отдачу от нашей конструкции реактора
Процесс проектирования реакторов радикально отличается от процесса проектирования трансформаторов: из-за их специального сердечника механическая конструкция реакторов имеет тенденцию быть более сложной и требует особого внимания к физическим характеристикам.
Критерии проектирования реактора
- Реактивная мощность и реактивное сопротивление (зависит от реактора)
- Диапазон линейности и точка перегиба (зависит от реактора)
- Убытки и капитализация убытков (только суммарные потери по реакторам)
- Ограничения уровня звука
- Вибрации (зависит от реактора)
Низкий уровень вибрации, шума и потерь, которые стали визитной карточкой Siemens в отрасли, требует предельной точности на каждом этапе производственного процесса и строгих стандартов в управлении поставщиками. Для предотвращения изгиба при кручении Siemens Nuremberg использует столы для укладки стержней, рассчитанные на стержни массой 300 сотен тонн, которые перемещают стержни из горизонтального положения слоя в вертикальное положение сборки.
Воздушный сердечник и ток магнитного потока Реакторы серии
до 800 кВ и до 1500 МВАр, как правило, проектируются и изготавливаются без железного сердечника (воздушного сердечника) и только с обратным контуром магнитного потока. Точное изготовление и прочная конструкция обеспечивают надежную работу этих реакторов в любых климатических условиях, а также в загрязненных и агрессивных средах.
Железный сердечник, разделенный воздушными промежутками
Siemens использует железный сердечник, разделенный воздушными промежутками, в шунтирующих реакторах до 800 кВ и до 300 МВАр. В результате получается компактный реактор с низким уровнем шума, вибрации и потерь. Сердцевина изготовлена из радиально ламинированных стальных пакетов, а керамические прокладки обеспечивают точное соблюдение конкретных требований к воздушному зазору.
Удерживаемый в зажимной раме железный сердечник реактора скрепляется стальными стяжками и/или стержнями. Уникальная пружинная технология Siemens между тягой и поперечиной обеспечивает постоянное прижатие сердечника. Таким образом, конструкция пружины и зажима Siemens постоянно поддерживает самые низкие значения шума и вибрации на протяжении всего срока службы этих узлов. Siemens предлагает два типа зажима:
Внутренний зажим
Технология внутреннего зажима дает особые преимущества для высоковольтных реакторов: стяжки вставляются в заземленную жилу. Полученная в результате оптимизированная передача усилия обеспечивает компактную конструкцию и минимальный уровень шума.
Внешний зажим
При наружном зажиме тяги располагаются вне сердечника и обмотки, что при низких напряжениях или в однофазных реакторах уменьшает массу блока (в частности, сердечника и обмотки).
Полный спектр изоляционных жидкостей
Компания Siemens Transformers была одним из первых производителей, выпускающих трансформаторы, заполненные сложным эфиром вместо минерального масла.
Самый низкий уровень шума в мире
При проектировании малошумящих реакторов мы стремимся избежать резонансов активной зоны и резонансов обмотки. Мы используем внутренние и внешние демпфирующие меры для снижения чрезмерных вибраций и шума. В большинстве случаев Siemens удается удовлетворить даже самые высокие требования к уровню шума, не полагаясь на дорогостоящее звуковое оборудование. Тем не менее, Siemens предлагает решения для звукового дома, если это необходимо. Опыт в предметной области и специальное программное обеспечение, разработанное нашими специалистами по исследованиям и разработкам для определения общего уровня шума реактора, позволяют нам строить реакторы с самым низким уровнем шума в мире.
Распределение потока в активной зоне — расчет 3DFEM Поток в сердечнике, воздушных зазорах и обмотке — расчет 2DFEM Программные инструментыПомимо разработки собственного программного обеспечения для проектирования реакторов, отдел исследований и разработок «Сименс» сотрудничает с крупными университетами и партнерами по всему миру для повышения качества своих продуктов и услуг. Квалифицированные специалисты Siemens используют самое современное программное обеспечение для проектирования и инструменты моделирования, такие как программное обеспечение Siemens, основанное на методе конечных элементов, т. е. 3DFEM для расчета потерь в сердечнике и ярме шунтирующих реакторов, а также инструменты сторонних производителей, такие как ANSYS 9.0115 © и Open Foam®.
Преимущества
- Соответствие гарантийным обязательствам
- Высокая производительность при первом проходе
- Быстрый ответ на запросы об изменении на этапе проектирования проекта
- Плавное и своевременное выполнение проекта
- Подтвержденные результаты тестирования на четырех площадках
портфолио В традиционных сетях электропередачи шунтирующие реакторы регулируют напряжение и компенсируют реактивную мощность.
Стационарные шунтирующие реакторы предназначены для определенных условий системы и используются для регулирования напряжения и компенсации реактивной мощности. Это бюджетное и простое устройство включения/выключения. Однако при параллельном размещении нескольких блоков стационарные шунтирующие реакторы могут быть дороже, чем регулируемые шунтирующие реакторы.
- Линии и кабели ВН со стабильной нагрузкой и напряжением и фиксированной длиной линии
- Доступ к сети крупных ветряных и солнечных электростанций, когда переменная реактивная мощность поступает из других источников
Бизнес
- Гибкость при изменении сети (VSR)
- Независимость от других сетевых операторов, подключенных к собственной сети
Коммерческий
- Экономичное решение для реактивного электропитания
- За вычетом покупки реактивной мощности
- Снижение потерь (линейное и подключенное оборудование)
- Увеличение активной мощности линии
- Минимальные требования к пространству по сравнению с другими решениями
Технические
- Улучшенный контроль сетевого напряжения
- Снижение нагрузки реактивной мощности сети
- Соответствие договорным ограничениям реактивной мощности
- Оптимизированная компенсация реактивной мощности (VSR)
Регулируемые шунтирующие реакторы (VSR) используются для регулирования напряжения и компенсации реактивной мощности для непрерывного регулирования номинальной мощности реактора в соответствии с фактическими потребностями.
С помощью VSR реактивная мощность может быть приведена в соответствие с реальной сетью. Операторы выигрывают от снижения потерь и шума, когда регулируемый шунтирующий реактор работает с низкой номинальной мощностью. Переключение при низкой номинальной реактивной мощности приводит к меньшему коммутационному импульсу. С большим диапазоном регулирования макс. От 20 до 100 %, регулируемые реакторы обеспечивают гибкость сети, которая позволяет операторам достичь максимальной эффективности сети. VSR спроектированы не только как компактные блоки, но также не требуют особого обслуживания и требуют минимального обслуживания. Устройство РПН выполняет до 300 000 переключений без обслуживания.
- Изменения в сети, напр. плановые расширения, останов электростанций без замены
- Непрерывные колебания нагрузки линии из-за колебаний нагрузки или генерации, например.
- ВКЛ/ВЫКЛ различных секций кабеля
- Гибкий сменный блок
- Уменьшение SVC
Бизнес
- Гибкость при изменении сети (VSR)
- Независимость от других сетевых операторов, подключенных к собственной сети
Коммерческий
- Экономичное решение для реактивного электропитания
- За вычетом покупки реактивной мощности
- Снижение потерь (линейное и подключенное оборудование)
- Увеличение активной мощности линии
- Минимальные требования к пространству по сравнению с другими решениями
Технические
- Улучшенный контроль сетевого напряжения
- Снижение нагрузки реактивной мощности сети
- Соответствие договорным ограничениям реактивной мощности
- Оптимизированная компенсация реактивной мощности (VSR)
Шунтирующие реакторы обеспечивают регулирование напряжения и компенсацию реактивной мощности, но также могут быть спроектированы как регулируемые шунтирующие реакторы с переключателями ответвлений.
Если вы ответили «да» на один или несколько из следующих вопросов, вам следует подумать о выборе VSR:
- Части сети/линии сталкиваются с изменением режима простоя/малой нагрузки и нагрузки.
- Части сети/линий регулярно перегружаются реактивной мощностью вторичных сетевых операторов.
- Установлены жесткие границы сохранения напряжения и получения реактивной мощности, согласованные с предшествующим сетевым оператором.
- В моей сети большая доля распределенной генерации и/или ветровой/солнечной энергии.
- Моя сетка или условия моей сетки в будущем столкнутся со значительными изменениями, но я не могу точно определить эти изменения в данный момент.
- Я уже использую стационарные шунтирующие реакторы с разными уровнями напряжения, и мне нужен универсальный запасной блок.
В 2014 году «Сименс» поставил самый большой в мире серийный реактор для использования на уровне 400 кВ с номинальной мощностью 408 МВА и пропускной мощностью 2770 МВА.
- Более низкий уровень шума при работе с пониженной номинальной мощностью
- Меньшие потери при работе на пониженной мощности
- Гибкость при изменении сети
- Экономичное решение для гибкой реактивной мощности
- Выгодно за счет снижения закупки реактивной мощности
- Повышенная эффективность сети
- Нагрузка с пониженной реактивной мощностью
- Улучшенный контроль сетевого напряжения
- Независимость от соседних сетевых операторов
- Экономичная запасная концепция при сочетании регулируемого шунтирующего реактора с концепцией Pretact®
Siemens Transformers производит серийные реакторы до 800 кВ и 1500 МВАр, обычно маслонаполненные с воздушным сердечником. Однако, в зависимости от потребностей заказчика, они также могут быть изготовлены с железным сердечником, особенно для реакторов с заземлением нейтрали.
Реакторы ограничения тока короткого замыкания
- Ограничение тока короткого замыкания в случае неисправности
- Реактивное сопротивление предназначено для достижения эффективного ограничения тока короткого замыкания, в то время как падение напряжения остается приемлемым при нормальной работе
Заземляющие реакторы
- Увеличение импеданса в нейтральной точке трансформаторов
- Ограничивает ток короткого замыкания в нейтральной точке, точно компенсируя емкостной ток заземления и поддерживая восстановление линии
Генератор фазового сдвига для одноразовой регулировки импеданса
- Для изменения потоков нагрузки и гибкого управления потоком нагрузки
- Наиболее экономичное решение
Истории успеха и рекомендации Реакторы «Сименс Энерджи» рассчитаны на работу и окружающую среду по всему миру.
Загрузки и услуги Для вашего удобства мы собрали актуальные загрузки в одном месте.
квар, квар, … или квар? Какой символ следует использовать?
Домашняя инфраструктура и электросеть Распределение и управление электроэнергией Квар, кВАр, … или квар?
Распределение и управление питанием
| 99902 просмотров
2 мин чтения | Жак Шонек
Кто никогда не задавался вопросом, какой символ использовать для обозначения реактивной мощности?

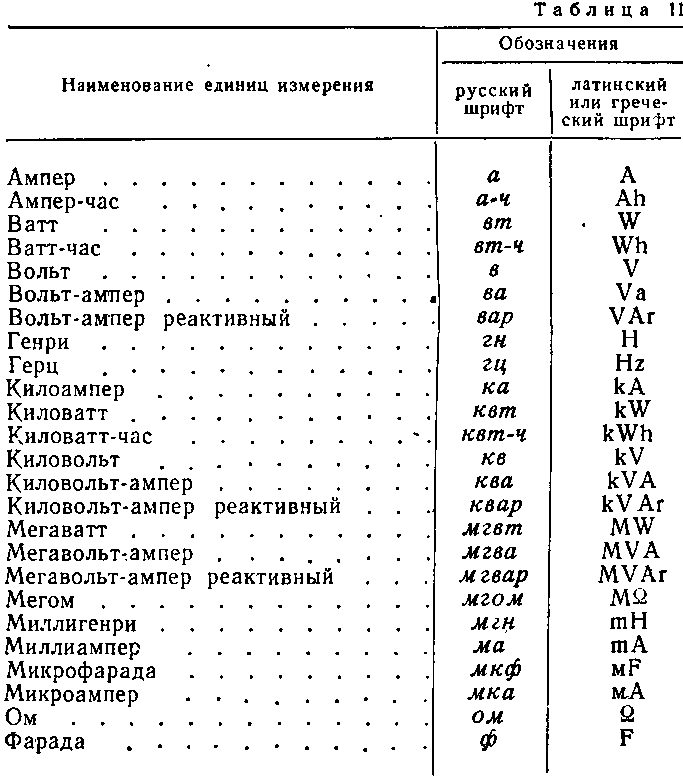

Вы можете найти в брошюрах, технических документах или даже на витрине контрольно-измерительного оборудования все возможные комбинации: например, квар, кВАр или квар.
И вопрос: какой символ следует использовать , чтобы соответствовать существующим стандартам?
Как правило, люди помнят, что символ вольт — это « V », что касается г-на Вольта, а символ ампер — это « A », что касается г-на Ампера.
Тогда логично иметь кажущуюся мощность S, которая является произведением напряжения на силу тока, обозначенную как « ВА » (вольтампер).
Для активной мощности P Электротехническое сообщество решило использовать ту же единицу измерения ( ватт ) и символ, что и механическая мощность, то есть: « Вт », что касается г-на Ватта.

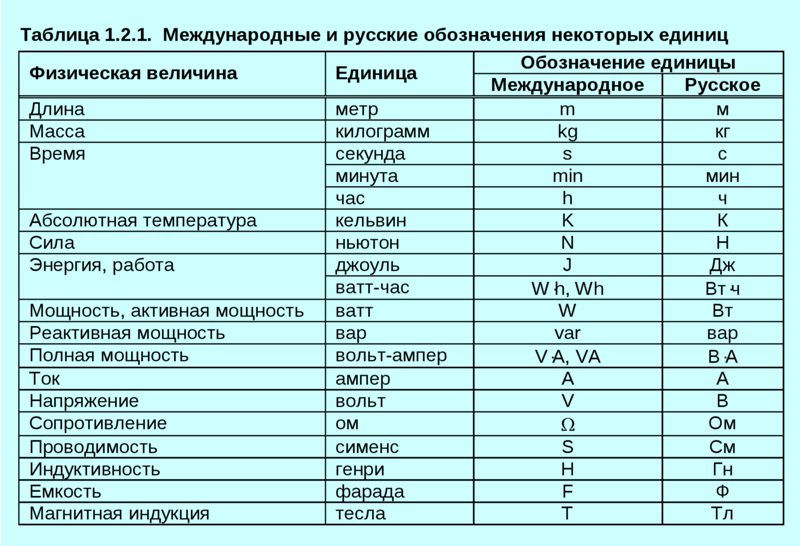

Для реактивной мощности Ом было решено ввести букву «р». Даже если единица реактивной мощности соответствует ВА, Международная электротехническая комиссия (МЭК) предложила обозначение « вар » (со строчными буквами).
С другой стороны, символ килограмма (10 3 ) — k, а символ мега (10 6 ) — M.
Тогда кратное «вар» равно квар (киловар) и мвар (мегавар).
Также часто возникает некоторая путаница в отношении символа электрической энергии .
2*r =dPaктивн+dPреакт. Вроде все верно.
Считаю так:1. Определяем сопротивление одной фазы r=p*L=0,075*27,5=2,07 Ом2. Определяем потери в ЛЭП от передачи реактивной мощности: dPр=Q2*r/U2=3,3 кВт.Правильно ли я рассчитал?
Сколько не смотрел проектов по новых ПС нигде не встречал ни одного реактора (СК, БК) на шинах ВН.
..
14 Системы возбуждения должны обеспечивать в продолжительном режиме работы плавное регулирование возбуждения:
Может кто знает еще НТД регламентирующие напряжение на выводах генераторах?
Люди, которые утверждали стандарт СТО 59012820.29.160.20.001-2012, решили расширить его влияние.
..Автоматика Управления Выключателем (АУВ)Ж/Д, тяговые подстанции, транспортЦифровая подстанцияМоделирование релейной защитыВопросы эксплуатации аппаратуры передачи аварийных сигналовПосты. Совместимость.ВЧ обработка, каналы, трактыБиблиотека УПАСКЗеркало старого форума. УПАСКРазные режимные вопросыРежимная автоматикаПрограммное обеспечениеАппаратура для выполнения проверокОперации с устройствами РЗАДелай как яСхемы распределительных устройствСобственные нуждыТрансформаторы тока (ТТ), напряжения (ТН) и их вторичные цепиОперативный ток и цепи управленияВспомогательное оборудованиеИспытания и измеренияСистемы учета электроэнергии и измерительные приборыОрганизационные вопросыАСУ ТП и РЗА, МЭК 61850АИИС КУЭТелемеханика (ТИ, ТС, ТУ)Расчёт сетей напряжением до 1000ВВыбор параметров настройки устройств релейной защиты и автоматикиВыбор первичного оборудованияГрафика в релейной защитеОбщие вопросы проектированияУчимся делать расчётыБиблиотека РЗАБиблиотека электромонтёраИностранная литератураПроектированиеОрганизационые вопросы связаные с РЗАНормативно-техническая документацияНовые нормативно-технические документы по релейной защите и автоматикеПовышение квалификацииОбъявления разработчиков техники РЗА, специалистов эксплуатирующих организацийРелейщики ищут работуТребуются релейщикиКуплю/продамНовости энергетикиРазговоры на свободные темыПриемная Администрации форумаПомощьАрхивыОбсуждение продукции
.. +45°С**
Опорный изолятор
Реакторы Siemens Energy компактны и надежны со стабильной работой в течение всего срока службы. Клиенты могут дополнительно выбрать такие функции, как версия с низким уровнем шума/малыми потерями, расширенный диапазон регулирования 80 % и варианты экологичного дизайна.
Кроме того, по запросу мы можем провести специальные испытания. Мы регулярно приглашаем клиентов на испытания и проверки, чтобы дать им возможность лично убедиться в качестве изготовленного реактора.
В общении с заказчиками специалисты «Сименс» дают исчерпывающие советы по желаемым и необходимым конструктивным особенностям и поддержат заказчиков рекомендациями.
Наши маслонаполненные реакторы изготавливаются в двух конструктивных исполнениях – с воздушным сердечником или с железным сердечником.
Возможности сложных эфиров почти безграничны, как и причины, по которым операторы трансформаторов выбирают именно эти жидкости. Поскольку характеристики старения сложных эфиров превышают характеристики минерального масла, трансформаторы могут работать при более высоких температурах, чем блоки с обычным наполнением, что соответствует стандарту IEC60076-14.
Шунтирующие реакторы обеспечивают регулирование напряжения и компенсацию реактивной мощности. Они расположены между линейным напряжением и землей. Место их установки обычно находится в начале или конце длинной воздушной линии электропередач или кабельной связи, либо на центральных подстанциях. Они также могут быть собраны как регулируемые шунтирующие реакторы с индивидуальной конструкцией переключателей ответвлений для заказчиков, которым требуется более гибкое решение. Последовательные реакторы изменяют поток нагрузки и ограничивают токи короткого замыкания. Они используются для ограничения тока короткого замыкания и изменения потока нагрузки.
Их компактная конструкция и низкие потребности в обслуживании делают их идеальным решением для повышения эффективности.
Из-за более широкого использования возобновляемых источников энергии операторы имеют дело с неустойчивыми потоками электроэнергии.
распределенная генерация, возобновляемые источники энергии, большое хранение энергии
VSR используются для компенсации емкостной реактивной мощности линий электропередачи, особенно в сетях, работающих в условиях малой нагрузки или без нагрузки. Они уменьшают перенапряжение сетевой частоты в случае изменения нагрузки, сброса или работы сети без нагрузки. Кроме того, ВШР повышают стабильность и экономическую эффективность передачи электроэнергии. Решение о выборе стационарного SHR часто имеет технические причины, но, по общему признанию, более существенные инвестиции в регулируемый шунтирующий реактор окупаются: при увеличении нагрузки стационарные шунтирующие реакторы будут чрезмерно компенсировать повышение напряжения, что приведет к общему падению напряжения, в то время как переменные шунтирующие реакторы всегда точно компенсируют и подстраиваются под текущую ситуацию с нагрузкой.
Они не только отвечают самым высоким требованиям клиентов, но и соответствуют как национальным, так и международным стандартам.
