Кирпич лего размеры: размеры, состав и особенности кладки
alexxlab | 18.04.2019 | 0 | Разное
Лего кирпич: характеристики материала и варианты использования
Внешне этот кирпич очень похож на детский конструкторНаряду с керамическим и силикатным, гиперпрессованный кирпич уже стал привычным явлением на рынке строительных материалов. А вот его родной брат лего-кирпич – это новинка, стремительно завоевывающая популярность.
Она объясняется доступной ценой и его особыми характеристиками, о которых и пойдет речь в этой статье.
Особенности материала
Изготавливаются кирпичи методом прессования и пропаривания. Благодаря специальной конструкции пресс-форм, лего кирпичи получают сквозные отверстия и пазы для сцепления друг с другом.
Из чего производится
Сырьем для производства таких кирпичей могут служить даже измельченные строительные отходы: старый кирпич, бетон, глина. Но для получения качественного материала используют отходы дробления щебня и известняковых пород камня – так называемый отсев.
Также в состав лего кирпича могут входить песок, вулканическая пыль, пластифицирующие добавки и пигменты. В качестве связующего вещества добавляют цемент высокой марки.
Обратите внимание! Компоненты и их пропорции у разных производителей могут отличаться, поэтому и характеристики материала будут разными. При покупке необходимо изучить документы о составе и испытаниях материала на соответствие основным параметрам.
Для примера приведу состав смеси, используемой для изготовления стандартных лего кирпичей:
Технические характеристики
Сухие цифры человеку, несведущему в строительных материалах, ничего не скажут. Поэтому давайте сравним гиперпрессованный кирпич лего с более известным и привычным керамическим кирпичом. Его прочность и долговечность на бытовом уровне известна всем.
Параметры | Керамический кирпич | Кирпич лего |
Плотность | 1600-1900 кг/м3 | 1550 кг/м3 |
Марка прочности | М150 | М150 |
Водопоглощение | 14% | 5,5% |
Морозостойкость | 35-40 циклов | 35-40 циклов |
Вес | 4 кг | 3 кг |
Как видите, характеристики вполне сопоставимы. Но наш кирпич легче и меньше впитывает воду.
Теплопроводность у гиперпрессованных изделий выше, а это значит, что они хуже удерживают тепло. Но наличие отверстий, в которых после возведения постройки запечатывается воздух, снижает этот показатель до 0,4-0,56 Вт/(м·К). Что сравнимо с аналогичными характеристиками пустотелого керамического кирпича.

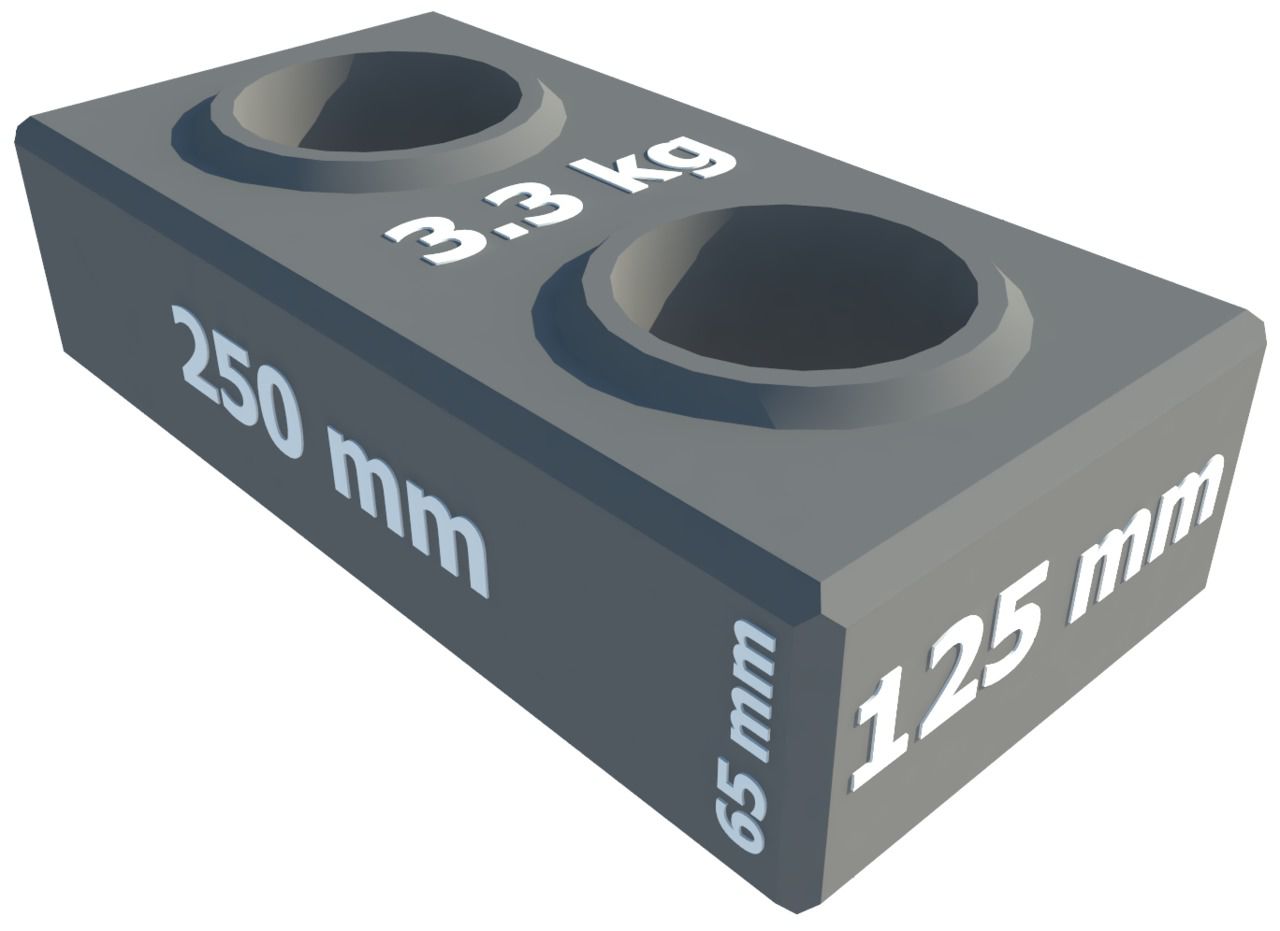

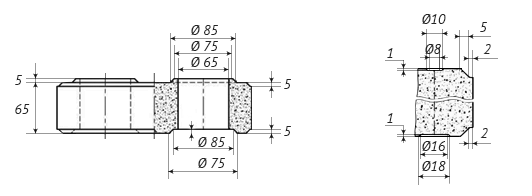

Что касается размеров, то габариты у лего-изделий стандартные:
Размеры кирпича легоНо при желании можно найти и большие кирпичи лего либо заказать их изготовление.
Достоинства и преимущества перед аналогичными материалами
Итак, какие же преимущества дает эта конструкция:
- Простота сборки за счет наличия пазов и идеальной геометрии каждого изделия. Кирпичи формуются прессом в матрицах, поэтому все они совершенно идентичны. Сложить стену или перегородку легко своими руками, экономя на найме каменщика.
- Отверстия в кирпиче можно использовать как для прокладки труб, проводов и прочих коммуникаций, так и для придания жесткости конструкции. В них заливается бетон, который, застывая, связывает все ряды.
- Для кладки не нужен цементный раствор – она ведется при помощи клея. Он наносится строительным пистолетом, как показано на следующем фото. В результате не требуется расшивка швов, что экономит время и затраты на большое количество раствора. А общий вид кладки выигрывает за счет ровных швов и наличия скошенной фаски на каждом изделии.
Обратите внимание. Таким способом собираются легкие постройки в кирпич или полкирпича. Строительство дома ведется по другой технологии, о которой чуть ниже.
Перейдем к внешним достоинствам. Они тоже очевидны. Кроме того, что все кирпичи, как детали качественного конструктора, имеют одинаковую форму и размер, они выгодно отличаются от своих собратьев разнообразием расцветок.
Всего на рынке около 70 разных оттенков лего-кирпичаРадует и многообразие фактур: от гладких и глянцевых, до имитирующих природный камень – или, так называемый, рваный кирпич.
К эксплуатационным достоинствам относятся:
- Устойчивость к температурным колебаниям и морозам.
- Высокая прочность – изделия выдерживают давление в 300 кг на 1 см2.
- Малое водопоглощение, что делает материал устойчивым к атмосферным воздействиям.
- Долговечность – изделия не трескаются и не теряют внешний вид. Хотя о сроках их эксплуатации без потери начальных характеристик говорить ещё рановато – прошло не так много времени с момента начала использования кирпича лего в строительстве.
- Надежность кладки. Благодаря наличию соединительных пазов, она выше, чем у обычного кирпича.
Наконец, стоит упомянуть и об экономичности этого материала. Себестоимость самого кирпича невысока, так как для его изготовления используются недорогие отходы камнепереработки и не требуется обжиг.
Для справки. На производство одного кубометра или 500 штук лего кирпичей уходит около 1,6 тонн отсева и 220 кг цемента.
Если не учитывать транспортные и прочие сопутствующие расходы, себестоимость одного изделия составляет 3-3,2 рубля. В итоге и рыночная цена получается весьма конкурентоспособной. Расходы на кладку тоже снижаются за счет небольших трат на связующие материалы.
Одного мешка клея 25 кг хватает для укладки 500 кирпичейСэкономить можно и на строительстве, так как качественную кладку реально выполнить своими силами. Наконец, ещё один несомненный плюс – это возможность изготовить кирпич лего своими руками.
Оборудование для его производства есть разное от ручных станков до полностью автоматизированных линий. Эта ниша пока относительно свободна, поэтому для желающих начать свое дело это отличный вариант.
Станок для изготовления лего кирпичаОбласть применения и технология строительства из лего-кирпича
Примеры вы можете увидеть ниже:
Производители утверждают, что такие легкие постройки, как летний душ или туалет, вообще можно возводить без клея. Достаточно уложить на цементный раствор первый ряд и идеально его выровнять. Дальше кладка сама по себе пойдет ровно и будет устойчивой благодаря механическому сцеплению элементов между собой.
Судя по видео, это похоже на правду: приложение довольно серьезных усилий не сдвигает строение ни на миллиметр. Но я бы не рисковала, тем более, что расход клея совсем невелик.
Технология строительства дома совсем иная. Здесь действуют следующие правила:
- Несущие стены выкладываются в два или три ряда с промежутками между ними. Они заполняются теплоизоляционным материалом – керамзитом или каменной ватой. Устройство таких прослоек позволяет экономить кирпич и повышать термоизоляцию стен.
- В технологические отверстия через одно или два в процессе кладки вставляется арматура – стальные стержни. Они заливаются цементным раствором.
- Через каждые несколько рядов по периметру укладывается армопояс из таких же стержней и тоже заливается бетоном.
Совет. Заливку раствора в отверстия желательно делать через каждые 6 рядов, не реже, иначе геометрия кладки может нарушиться.
- В следующих рядах кирпичи нанизываются на вертикально стоящую арматуру.
Так как при соблюдении технологии внутренние стены получаются ровными, их не придется штукатурить. Достаточно заделать швы и нанести финишную шпаклевку. Наружные стены в дополнительной отделке не нуждаются.
Заключение
Лего кирпичи – уникальный материал. Он позволит заняться строительством даже людям, далеким от этой сферы. Достаточно лишь вспомнить свои детские увлечения и изучить некоторые особенности самого материала и его применения.
В этом вам поможет видео в этой статье, рассказывающее об основных нюансах его производства и использования в строительстве.
Система индийского лего-кирпича. Виды лего-кирпичей, их разновидности и описание.
.(цикл – статей о лего кирпиче)
Краткий перевод части диссертации
Доктора технических наук Университета “Warwick”
Simion Hosea Kintingu
“DESIGN OF INTERLOCKING BRICKS FOR ENHANCED WALL
CONSTRUCTION FLEXIBILITY, ALIGNMENT ACCURACY AND LOAD BEARING”
Инженерная школа
май 2009
2.2.7 AURAM – СИСТЕМА ИЗ ИНДИИ
Этот тип лего-кирпича имеет некоторое сходство с кирпичами системы Бамба и Тайского типа, но обладает более простой формой и имеет размеры, которые как правило составляют 295 х 145 х 95 мм.
Рисунок 2.9 показывает, что данное категория кирпича (промежуточный, три четверти кирпича, половина кирпича и канального типа) имеет более близкое отношение к Тайской системе лего-кирпича, но без канавок и с уменьшенной перфорацией.
Рисунок 2.9 Auram-система лего-кирпича
Система Auram сокращает количество кирпича размером три четверти, по сравнению с требуемыми двумя замковыми кирпичами Bamba-системы (рис. 2.7). В этом типе лего-кирпича размер три-четверти используется в качестве углового; у него имеются плоские торцы, чтобы избежать появления полукруглой выемки на внешней поверхности стенки.
Кирпич системы Auram прочнее и тяжелее (его вес находится в пределах между 9 кг и 10 кг), чем кирпич Тайского типа и системы Bamba (их вес от 7 до 8кг).
Но замковые механизмы полностью зависит от выступов и углублений; это требовало многочисленных испытаний на разрыв и практических опытов для определения оптимальной высоты выступов и глубины впадин (<10 мм), чтобы придать достаточную стеновую прочность.
2.2.8 Танзанийский Лего-кирпич (замковый кирпич) (TIB-система)
TIB система (Рисунок 2.10) был разработан автором после наблюдения слабых мест в системе Bamba (Kintingu 2003 года). Новая система (TIB) была разработана для соответствующих технологических приложений, принимая во внимание, то обстоятельство, чтобы она обладала простотой и доступностью для пользователей.
Пресс местного производства с ручным управлением является модификацией пресса CINVA-Рам (VITA 1975, Weinhuber 1995 года).
Рисунок 2.10. Танзанийский тип замкового кирпича (лего-кирпича) (TIB)
Автор сделал важные изменения для улучшения блокировки кирпича в соответствии с требованиями Танзании. В частности, размер кирпича составляет 300 х 150 х 100 мм, т.е. такой же, как размер кирпича Тайского типа и Bamba-системы соответственно.
Замковых выступов и впадин у такого кирпича два, также, как и у кирпича Auram-системы, но они имеют форму усеченной пирамиды с отверстиями, проходящими через этих пирамид.
Кирпич скошен к передним и задним торцам, обеспечивая остроконечные горизонтальные и вертикальные швы стен для создания красивой расшивки.
С другой стороны, такая фаска дает хорошее сцепление штукатурки со стеной, если нанесение такой штукатурки необходимо в ходе строительных работ (как правило, кирпичи, изготавливаемые путём прессования, уже имеют достаточно гладкую и презентабельную лицевую поверхность, однако не редки случаи, когда применение штукатурки является обязательным моментов в ходе строительства).
В качестве дополнительного положительного момента, следует отметить, фаска также уменьшает угол трения при производстве кирпича; т.е. уменьшая усилие, необходимое для выпрессовки кирпича из пресс-формы пресса.
Число различных частей кирпича сократилось до четырех (рис. 2.10), из шести кирпичей Bamba-системы (рис. 2.6 и 2.7) исходя из следующего:
– Танзанийский тип замкового кирпича (лего-кирпича) (TIB) – полный кирпич, кирпич размера три четверти, половина кирпича и канальный кирпич.
– Bamba система – базовый кирпич, промежуточный кирпич кирпичные три четверти, половинный кирпич и канальный кирпич.
Кроме хорошего замкового механизма у Танзанийского типа лего-кирпича (TIB) (рис. 2.10), необходимо обратить внимание на предел прочности выступов и пазов при сдвиге для определения оптимального размера, который обеспечит достаточную устойчивость стены в ходе строительства. Также следует учитывать то обстоятельство, что вертикальное соединение не обеспечено хорошим сцеплением, так как кирпичные торцы в этих плоских на своих поверхностях не имеют хорошего замкового соединения. Желательно, чтобы такие кирпичи были бы предоставлены с внутренним пазом, по крайней мере, в 2,5 мм на обоих концах кирпича, чтобы создать полость для заполнения минимумом раствора (накачкой) или строительного клея.
И всё же, TIB-системе, как и другим системам, доступным на рынке, не удалось гарантированно удовлетворить некоторые требования строительной индустрии, таких, например, как изготовление:
– различных кирпичных стыков
– идеальной лицевой поверхности стены, которую может легко выполнить обычная (оштукатуренная) кирпичная кладка
– более массивных стен (толщина более, чем половина длины кирпича) и различных конфигураций стен (круглые, многоугольные, и т.д.).
Устранение вышеперечисленных недостатков технологии кладки кирпичных стен без раствора, является дальнейшей работой данного исследования и рассматривается в главе 4.
2. 2 ФАКТОРЫ, ВЛИЯЮЩИЕ НА КИРПИЧНУЮ СТЕНУ
Стена является основой для кровли, потолка, дверей и окон, балок, штукатурки, окраски и внутренней отделки, монтажа электрических и водопроводных сетей и т.д.
По словам Коллинза (1995), стена определяется как вертикальная структура из камня, кирпича или дерева, с длиной и высотой гораздо большей, чем ее толщина, используемая для ограждения здания и разделения его на объемы или комнаты и поддерживания других элементов / частей.
Вышеупомянутые элементы, которые поддерживаются стеной, составляют более 50% от общей стоимости здания. Стена же, сама по себе, едва ли принимает на себя, в затратных составляющих, 10% от общего объема затрат на строительство.
Несмотря на это, наши требования всегда указывают на то, что стена должна прежде всего соответствовать своему целевому назначению и была бы надежной и долговечной, а так же являлась хорошей основой всех элементов, фиксированных к ней, в течение всего срока службы здания.
Когда мы говорим: «кирпичная стена», мы имеем в виду кирпичи, расположенные в определенном порядке, как это определено в разделе 2.1, с присоединенными к ней различными материалами или устройствами.
По мнению Хендри и соавт. (1997): вертикальная прочность на сжатие стенки возрастает только на квадратный корень номинальной прочности на раздавливание кирпича. Это подходит для стен, которым не хватает скорее прочности на сжатие, чем прочности на изгиб.
Также отношение прочности стенки к толщине раствора, показывает, что чем меньше его толщина (вплоть до одного миллиметра), тем выше прочность стены. Спенс и Кук (1983) указывают, что раствор не в значительной степени влияет на прочность стены, даже если раствор является более прочным, чем кирпич.
Необходимо выяснить, может ли толщина шва быть ограничена максимум до трех миллиметров (с целью заполнения технологических пустот после того, как уложены кирпичи). В итоге, следует отметить, что прочность стены зависит не только от прочности основных элементов (кирпич / блок и раствор), но и от:
– Формы (высоты, ширины, длины и конфигурации) стены
– Исполнения (вид) кирпича
– Способа укладки кирпича (или способа выполнения кирпичной кладки) (связующий материал / форма) (Hendry et al. 1997 and Spence & Cook 1983)
http://brickandpress.com/
.27.08.2018
27.08.2018
27.08.2018
27.08.2018
27.08.2018
1001. Лего-кирпич облицовочный | ЛегоБетон
Описание товара
Гиперперессованый облицовочный кирпич «Лего»
Исходя из самого названия такого кирпича, следует, что по своему внешнему виду он похож на элементы известного всем детского конструктора «Лего». Такое название в основном прижилось в России и Китае , а за ее пределами используется название “Interlocking Brick “ что дословно можно перевести как «кирпич с замковым соединением» .
Особенности формы лего-кирпичей существенно облегчает их применение и повышает прочность возводимого объекта. В каждом кирпиче сформировано по два отверстия, которые немного выступают выше основной поверхности. Этот выступ исполняет роль своеобразного замка, центрирующего кирпич относительно возводимой стены при укладке и позволяющего строить те или иные строительные объекты своими руками, не прибегая к дорогостоящим услугам профессиональных каменщиков. В итоге получается идеально ровная поверхность, которую не нужно штукатурить снаружи и требующей минимальных работ при внутренней отделке.
Лего-кирпич как и обычный гиперпрессованый гладкий кирпич — это строительный материал применяемый в широком спектре строительных работ. При его производстве применяются только экологически чистое сырье, которое отвечает всем требованиям ГОСТ 22856-89, ГОСТ 31108-2003, ГОСТ 30515-97.
Основная сфера применения — возведение внутренних перегородок в зданиях, облицовка, быстровозводимые элементы внешнего благоустройства. Из лего-кирпича очень удобно создавать несъёмные опалубки для монолитного строительства, все бетонные конструкции будут иметь законченный эстетичный вид, не требующий внешней отделки и требующий минимальной внутренней за счет ровной поверхности стены и практически отсутствия кладочного шва.
Гиперпрессование — это безобжиговый метод производства кирпича. Он основывается на процессе «холодной сварки», происходящем при прессовании жесткой бетонной смеси под высоким давлением (около 15 МПа, или не менее 40 т. на 1 кирпич) мелкомолотых горных пород (гранит, известняк, мрамор, и т.д.) с небольшим количеством цемента, пластификатора и воды. Основным сырьем являются отсевы от разработки известняковых пород: гранит, мрамор, доломиты, ракушечник, известняк, травертины и т.д. После гиперпрессования кирпич не требует обжига и после «созревания» в пропарочной камере готов к укладке. За счет низкого водо-цементного соотношения готовое изделие имеет очень высокую прочность.
Компонентный состав прессуемой смеси (примерный):
Инертные наполнитель (отсев : гранитный, известняк | 82.5 % |
Портландцемент М500-Д0 (серый или белый) | 11 % -13 % |
Вода питьевая | 4-6 % |
Краситель и пластификатор | 0.5 % |
В итоге готовый продукт имеет следующие характеристики:
Предел прочности (в соответствии с ГОСТ 379-95) | соответствует марке М200-М300 |
Водопоглощение | 4,5% — 5% (силикатный от 10 % до 12%, керамический до 14%) |
Теплопроводность | 0,4–0,45 Вт/м*К (теплопроводность древесины 0,2–0,5 Вт/м*К ) |
Морозостойкость (в соответствии с ГОСТ 7025-91) | F100-F200 ( в 2-3 раза превосходит керамический) |
Так как в состав гиперпрессованного изделия входит цемент, адгезия кладочных растворов на основе цемента значительно повышается. Прочность такой кладки равна 2,48 кг/кв.см. Это показатель выше чем при использовании керамического кирпича (1,9 кг/кв.см). Вывод прост, прочность кладки из Лего-кирпича выше на 30% чем кладка из керамического.
Гиперпрессованый кирпич является представителем нового поколения строительных материалов. Современный технологический процесс позволил ему получить чрезвычайно высокую прочность при минимальных энергозатратах. Основой для его изготовления служит полностью натуральное сырье, в процессе обработки которого не применяются абсолютно никакие химические связующие вещества или же термальные процессы, способные нарушить его естественную структуру. Даже красители, придающие ему богатство оттенков и цветов – также являются в основном экологически чистыми, природными материалами и используются в минимальных кол-вах.
Преимущества- — простота укладки за счет замкового соединения позволяет осуществлять данные работы не только профессиональным строителям, для его кладки в небольших объёмах вполне можно обойтись своими силами
- — замена кладочного раствора на клей позволяет достигнуть существенной экономии при одновременном увеличении прочности готовой конструкции.
- — практически полное отсутствие кладочного шва и очень точная геометрия кирпича позволяет получить стену готовую под чистовую отделку. Стоимость отделочных работ существенно уменьшается и сокращается время отделки.
- — за счет отцентрированных по вертикали каналов возможно осуществлять дополнительное сквозное армирование увеличивая конструкционную прочность, что особенно актуально для сейсмоопасных районов.
- — вертикальные сквозные каналы позволяют существенно упростить процедуру прокладки скрытых коммуникаций в стенах.
- — вес кирпича за счет пустот меньше чем у обычного гиперпрессованного кирпича, что позволяет снизить транспортные расходы.
- — также лего-кирпич, как и любой гиперпрессованый , имеет ряд преимуществ перед обычным керамическим кирпичом, среди которых следует отметить высокую прочность, высокую морозостойкость, низкое влагопоглощение и прекрасный внешний вид. Большое количество разновидностей текстур и цветов – больше 70 вариаций, что позволяет найти подходящее для себя решение.
Кладка кирпича
Кладка не требует специальных навыков, самое главное, ровно по уровню смонтировать первый ряд, и от того, насколько качественно выполнен первый ряд, зависит и скорость, и качество оставшейся работы.
Из-за имеющихся пазов и шипов кирпичи идеально подходят друг другу. Сцепка слоев происходит не традиционным раствором, а с использованием специального клея, который может наноситься кисточкой или валиком.
Использование клея сократит не только расходы, но и не требует большой физической нагрузки как при приготовлении цементного раствора так и при его транспортировке.
Для придания большей прочности несущих стен, как правило, дополнительно используют стеклокомпозитную арматуру АКС-8 или равную ей по прочности металлическую арматуру AIII-12, которая помещается в соответствующие технологические отверстия, которые в последствии заливаются бетонным раствором.
Способ упаковки:
Кирпич формируется на деревянных поддонах (1000х1200 мм) Минимальное количество кирпича на поддоне — 352 шт. Вес одного поддона — до 1,5 тн. Стандартная загрузка в машине — 14 поддонов или 5000 шт. кирпича; общий средний вес — 20 тн.
Лего-кирпич размеры и цены в Московской области / Статьи
21 ноября 2020 г.
Лего-кирпич – относительно новый строительный материал, который становится все более востребованным. Он обладает уникальной конфигурацией и особым составом. Это и обеспечивает его преимущества в сравнении с обычными строительными материалами.
Все большее количество людей при возведении жилых зданий делает выбор в пользу лего-кирпича, что просто объясняется. Материалу присуще минимальное влагопоглощение (не больше 5%). При этом его отличает высокая морозоустойчивость, выверенная геометрия.
Выполнять кладку при помощи лего-кирпича очень просто. Его конфигурация предусматривает наличие специальных дырочек, существенно упрощающих работу. К примеру, стоит уложить первый ряд кирпичей и с размещением последующих не возникнет никаких трудностей.
Презентабельный облик лего-кирпича позволяет применять его в отделке: при декорировании фасадов, оформления помещений. Нередко из данного материала выкладывают и стенки, наполнителем в этом случае служит пенобетон.
Лего-кирпич всех размеров на заказ
Кирпичу лего присущи отменные эксплуатационные параметры. Его плотность составляет 1550 кг на м. куб. Он выдерживает порядка 35 циклов заморозки. Влагопоглощение составляет 5-6%.
Параметр морозоустойчивости можно улучшать, изменяя состав производства. Стандартные габариты лего-кирпичей 250х125х65 мм. Материал весит не больше 3,4 кг, размер отверстий составляет 50 мм.
Сырьем для производства лего-кирпича служат растворы на основе цемента, глины и известняка. Для регионов, в которых климат холодный, в состав включают большее количество цемента (примерно 20%), а также отсев щебенки и пигмент.
Лего-кирпич можно изготовить самостоятельно, но лучше приобрести готовый. Подобную возможность предоставляет наш завод Гиперпрессованный кирпич. У нас вы можете заказать лего-кирпич по доступной стоимости с доставкой. Мы осуществляем продажу качественного стройматериала. С нами сотрудничают частные лица и различные организации.
За подробной информацией обращайтесь по телефону +7 (916) 734-75-95 или приезжайте к нам в компанию г. Луховицы, ул. Тимирязева, д. 13. С прайсом компании Вы можте ознакомиться у нас на сайте.
Лего-кирпич прост в укладке, заказав его, вы сможете ускорить темпы строительства. Технологические отверстия существенно упрощают монтаж. Выверенная геометрия дает возможность укладывать лего-кирпич, добиваясь безупречной подгонки.
Строительство зданий из лего-кирпича занимает гораздо меньше времени, чем из силикатного или обычного красного, других разновидностей. Отверстия в материале в ходе создания кладки можно заполнять разными наполнителями.
Кирпич “ЛЕГО”
Доброго дня, уважаемые строители частных домов, дачники, строительные базы и все кому интересен кирпич под названием «ЛЕГО».
Представляем новый современный строительный материал от производителя, это Кирпич «ЛЕГО» – новинка на строительном рынке. Широкое применение получил как облицовочный строительный материал с технологическими отверстиями, способствующими повышению теплопроводности (0.56), звукоизоляции, снижению массы. Материал изготавливается гиперпрессованем отсева щебня, не подвергаясь обжигу. Имеет несколько преимуществ перед всем знакомым обычным строительным кирпичом, к которым можно, например, отнести: предельно высокую прочность, стойкость к низким температурам и отличный внешний вид. Почему же кирпич получил такое название? Ничего удивительного – только взглянув на него, сразу понятно, что присутствует некая схожесть с детским конструктором. Каждый кирпич «ЛОГО» имеет 2 отверстия. Их верхушки немного выступают над всей поверхностью. Получается, что при укладке кирпичей один на другой отверстия нижнего кирпича плотно входят в отверстия верхнего.
Характеристики
Желающие купить кирпич «ЛЕГО», отдают предпочтение материалу из-за его выдающихся технических характеристик. Изделие отличается повышенной морозостойкостью (F200), низким уровнем поглощения воды (6%), высокой прочностью на изгиб и сжатие (М180 — М200). Материал используется без применения кладочных растворов, заменяемых строительным клеем.
Обычные размеры «ЛЕГО» кирпича 250 * 125 * 65мм. Обычный строительный кирпич имеет размеры 250 * 120 * 65мм. «ЛЕГО» кирпич имеет 2-а отверстия, диаметром 65мм, они расположены на расстоянии 60мм друг от друга. Основным преимуществом изделия является простота кладки, выполняемой по принципу соединения отверстий с шипами, выступающими на лицевой части кирпича. В данные отверстия можно без труда завести электрику и другие коммуникации, без штрабления и не портить внешний вид стен.
Применение
Низкая цена кирпича «ЛЕГО», делает возможным его масштабное применение при строительстве внутренних перегородок, быстровозводимых нежилых объектов (беседки, душевые, туалеты), ограждений и даже строительство домов. Изделие может использоваться без профессиональных навыков, поэтому отзывы о кирпиче «ЛЕГО», исключительно положительные, что связано с простотой кладки и надёжностью.
Как показывает практика, этот материал в последние годы стал пользоваться у потребителей большим спросом.
Жилые здания, возведённые из этого стройматериала, имеют ряд преимуществ:
- Пониженная теплопроводность;
- Повышенная морозоустойчивость;
- Низкий уровень поглощения влаги;
- Высокая износоустойчивость.
Строительство дома из «ЛЕГО» кирпича очень экономично, так как в качестве связующего материала используется клей для внешних работ. Благодаря отверстиям и шипам, имеющимся в конструкции, обеспечивается надёжное соединение, способствующее повышению сейсмической устойчивости.
Несущие конструкции здания не повергаются избыточным нагрузкам, так как кирпич, при стандартном размере (250х120х65), имеет меньшую массу.
Инструкция по кладке
Процесс кладки начинается с подготовки клеевой смеси. Необходимо на каждые 510 кирпичей израсходовать 25 кг порошка-клея, который разбавляется с водой, пока консистенция не будет напоминать густую сметану. Наносится клеевой состав кистью или валиком.
Укладывать кирпич надо с перевязкой, основным требованиям является совмещение направляющих выступов и отверстий. Перевязка делается из тонкой проволоки в каждом слое. Повысить прочностные характеристики кладки, можно вставив в отверстия арматурные пруты, впоследствии залив их жидким бетоном. Такой дом из «ЛЕГО» кирпича будет иметь колоссальную прочность. Основной задачей каменщика, является идеально ровная укладка первого ряда, впоследствии надо просто вставлять кирпичи в пазы становления, чтобы добиться нужного результата.
Применение этого стройматериала, имеет большие практические выгоды, например, технологические соединительные отверстия можно использовать для обустройства инженерных коммуникаций. Отверстия являются идеальным решением для укладки кабелей. Благодаря указанным преимуществам, отзывы о домах из «ЛЕГО» кирпича исключительно положительные. Главным достоинством материала, является простота проведения всех работ, доступных людям, не имеющим профессиональных навыков. Строения получаются надёжными, а главное имеют прекрасные эстетические характеристики, так как кирпич производится разных цветов.
Мы можем предложить вам кирпич разных цветов. При производстве нашего кирпича «ЛЕГО», мы применением цемент только марки М500. А так же всегда в наличии клей для кладки кирпича. Цена по запросу у менеджеров.
кирпич лего
Что можно сделать из лего кирпича
Что такое лего кирпич
Лего-Кирпич – новинка на рынке строительных материалов! Изготавливается путем гиперпрессования отсева щебня. Наш кирпич имеет ряд преимуществ перед обычным кирпичом, среди которых следует выделить великолепную прочность, морозостойкость и прекрасный внешний вид. Гиперпрессованный лего-кирпич имеет гладкую поверхность и стандартные размеры одинарного лицевого кирпича 250x120x65 мм
Где используется
Лего кирпич используют как для отделочных работ, так и для строительства перегородок и несущих стен. Разнообразие цветовой гаммы кирпича, дает большие возможности для идей дизайнерам. Ведь Лего-кирпич – это своеобразный конструктор, который можно как быстро собрать, так и разобрать.
Из чего сделан Лего кирпич
Лего кирпич может быть сделан из отходов дробления известняковых пород, щебня, цемента, натуральной глины.
Применение
иперпрессованный кирпич по своим характеристикам относится к разновидностям искусственного камня. Его применяют для отделки зданий как снаружи, так и внутри, для украшения фасадов здания, цоколей и т.д. Лего кирпич применяется как для облицовочных работ, так и для кладки несущих стен и перегородок. Этот кирпич является прочным и долговечным, на нем не образуются трещины и сколы, поэтому все больше людей обращают на него внимание.
Цветовая гамма
Также в зависимости от красящих пигментов, которые при изготовлении Лего-кирпича будут добавлены в раствор, он будет иметь различные цвета. Без этих примесей Лего кирпич получается серого цвета. А с ними, лего-кирпич, может быть желтым, красным, коричневым, оранжевым и многих других расцветок
Ещё о его свойствах
Лего кирпич не уступает ничем своим собратьям. Он прочный, долговечный, морозоустойчивый и имеет прекрасный внешний вид. Также у него много и других преимуществ
Экологичность
Лего кирпич является экологически чистым строительным материалом, потому что в его состав входят только известняк и цемент. Благодаря использованию красящих пигментов возможно производство кирпича различных цветов и оттенков. Все постройки, возведенные из нашего лего-кирпича, выглядят аккуратно и отличаются своим эстетичным видом!
Клей вместо раствора
Процесс кладки кирпича лего отличается от кладки обычного кирпича: отличие состоит в том, что для связки используется клей для фасадных работ, а не раствор цемента и песка, что существенно снижает затраты на строительство. Конструктивная особенность кирпича позволяет быстро, легко и качественно выложить кладку с идеальными швами. 25 килограмм клея хватает на кладку 500 кирпичей!
Преимущества нашего лего-кирпича:
У гиперпрессованного лего-кирпича имеется целый ряд достоинств, включая легкость и точность кладки, а также отличные эксплуатационные свойства:
Гладкая поверхность и стандартные размеры одинарного лицевого кирпича 250x120x65 мм
Два сквозных отверстия с направляющими – за счет направляющих достигается быстрая и точная кладка, а отверстия можно использовать для прокладки коммуникаций
Повышенная прочность – 150-300 килограмм на 1 кв. см поверхности)
Повышенная морозоустойчивость – 150-200 циклов заморозки/оттаивания, устойчивость к температурным колебаниям
Повышенная износоустойчивость – лего-кирпич очень трудно повредить, на нем не остается сколов и царапин
Очень низкое водопоглощение – менее 5%, это означает что лего-кирпич не загрязняется, а любая грязь легко смывается с него водой
Повышенная сейсмостойкость – прочность всей кладки в 1,7 раза больше, чем у силикатного или керамического кирпича
Высокая экономичность кладки – одного 25-кг мешка клея для фасадных работ (взбивается до сметанного состояния) хватает на кладку 500 кирпичей!
Кирпич «Лего» гиперпрессованный | «Мой Дом»
Кирпич нового поколения, производится заводом STEINHAUSTM методом гиперпрессования, что предаёт ему ряд неоспоримых преимуществ. К тому же, благодаря наличию замков и идеальных пропорций, укладка данного кирпича под силу неквалифицированному работнику, имеющему первичные навыки строительства.
Гиперпрессованный замковый кирпич – это один из самых современных и практичных строительных материалов. Сейчас он быстро приобретает популярность по всему миру благодаря простоте, удобству использования и целому ряду преимуществ.
Простота кладки
Система шип-паз
Кладка не требует специальных навыков, из-за имеющихся пазов и шипов. Кирпичи идеально подходят друг другу, а выложенная стена будет выглядеть эстетично
Прочность
Марка М200-М250
Прочность гиперпрессованного замкового кирпича колеблется от 200 до 300 кг/см2. Такой кирпич можно использовать для несущих стен конструкций
Морозостойкость
Марка F100-F150
Индекс F(n) обозначает количество циклов заморозки-оттаивания, у наших изделий он достигает 200 циклов, что позволяет использовать материал в любых климатических зонах
Водопоглощение
не более 6%
У кирпичей Steinhaus, водопоглощение варьируется в пределах 5-6%, что позволяет без опасения использовать материал в зонах с влажным и морским климатом
Экономия
Лучшая стоимость в кладке!
Из-за уменьшения времени кладки и значительного уменьшения объема растворов, Вы съэкономите до 30% от итоговой стоимости затрат на кладку
Преимущества гиперпрессованного кирпича STEINHAUS
TMПростота кладки
Главным преимуществом замкового кирпича является простота кладки.
Для возведения стен или столбов из замкового гиперпрессованного кирпича не обязательно обладать навыками квалифицированного каменщика.
Замковый гиперпрессованный кирпич STEINHAUS изготавливается на новейшем современном оборудовании и является кирпичом для быстрой кладки.
Благодаря идеальной геометрии, которая имеет допустимое отклонение от номинальных размеров ± 0,7мм., и фаске всех углов кирпича кропотливое выравнивание швов кирпичной кладки ушло в прошлое. Если работая с обычным кирпичом добиться красивого ровного шва сможет только профессиональный каменщик, то сложить ровную красивую кладку из кирпича STEINHAUS сможет даже любой мало-мальски аккуратный школьник, а человек с «руками» и подавно.
Благодаря своей форме кладка из замкового кирпича STEINHAUS производится в 3 – 4 раза быстрее, а цементного раствора используется в 50 раз меньше.
Прочность
Прочность гиперпрессованного замкового кирпича во многом определяется плотностью материала, которая в среднем составляет 1900-2200 кг/м3. Каждая серия искусственного камня соответствует определённому индексу прочности, который обозначается M (n), где n обозначает прочность материала, которая у наших изделий колеблется от 200 до 300 кг/см2. Такой кирпич может смело быть использован для возведения кладки несущих стен конструкции.
Морозостойкость
Морозоустойчивость гиперпрессованных изделий обозначается индексом F (n), где n – количество циклов заморозки-оттаивания, которые сможет перенести материал без утраты главных рабочих качеств. Морозостойкость кирпича является одной из важнейших технических характеристик, на которую необходимо обращать внимание при покупке кирпича. От этого показателя зависит долговечность вашего здания и сооружения. Морозоустойчивость наших изделий достигает 200 циклов, что позволяет использовать материал для строительства сооружений в любых климатических зонах, включая районы Крайнего Севера.
Вопреки бытующему мнению, гиперпрессованый кирпич – это технология проверенная временем! Уже более 25 лет дома построенные по технологии гиперпрессования радуют своих хозяев!
Водопоглощение
Водопоглощение – это способность кирпича впитывать и удерживать в порах и капиллярах воду. Слишком высокий уровень поглощения влаги способствует ухудшению микроклимата в доме из-за неуспевающей испаряться воды. А при минусовой температуре она превращается в лед и расширяется, в кирпиче образуются трещины, что приводит его в негодность и снижает прочность здания. Для определения водопоглощения кирпича, несколько опытных образцов из каждой партии высушивают при температуре 105-110 ° С до постоянной массы. Далее насыщают их водой при температуре 15-20 ° С в течение 48 часов в сосуде при условии, чтобы уровень воды в ней превышал верх образцов на 2-10 см. После прохождения указанного времени образцы извлекают из сосуда, обтирают тряпкой и взвешивают. Для обозначения водопоглащения используют соотношение объёма впитанной влаги материала. У кирпичей Steinhaus, этот показатель варьируется в пределах 5-6%, что позволяет без опасения использовать материал для наружной отделки фасадов даже в зонах с влажным и морским климатом.
Экономия
Выбирая Замковый Гиперпрессованный Кирпич Steinhaus – Вы экономите до 30% от итоговой стоимости кладки:
— за счет системы шип-паз, скорость кладки возрастает в 2-3 раза. По нашему опыту, один каменщик выкладывает до 1000 кирпичей в день.
— за счет правильной геометрии кирпича отпадает необходимость в высококлассных специалистах по кладке. По уровню выкладываются только первые два ряда, остальные ряды благодаря пазам направляются сами;
— если внутренняя стена из замкового гиперпрессованного кирпича — сразу закладывается электро проводка и все коммуникации. Таким образом можно отказаться от внутренней отделки и от штробления стен;
— при строительстве используется специальный клей, а не раствор. Расход составляет — 25 кг на 500 кирпичей.
таблица для сравнения различных материалов по стоимости и техническим характеристикам на примере возведения перегородки
Силикатный кирпич | Керамический кирпич | Гиперпрессованный кирпич компании STEINHAUS | |
---|---|---|---|
Размеры (мм) | 250х120х65 | 250х120х65 | 240х120х65 евро стандарт |
Вес (кг) | 3,15 — 3,7 | 2 — 3,5 (пустотелый/полнотелый) | 3 — 3,5 |
Отклонение от номинальных размеров (мм) | ±2 | ± 2-5 | ± 0,3 — 0,7 мм |
Пределы прочности (марка) | М50-М100 | М50-М100 | М200-М250 |
Плотность (кг/м3) | 1200-1900 | 1000-1900 | 1900-2200 |
Водопоглощение (%) | до 8-10% | до 14% | до 5% |
Теплопроводность (Вт/мС) | 0,7-0,9 | 0,55-0,7 | 0,55-0,9 |
Морозостойкость | F35-F75 | F35-F100 | F100-F150 |
Технология производства | Безобжиговое прессование, затем автоклавная обработка | Пластическое формирование и последующий обжиг | Гиперпрессование под плавлением 40 тонн |
Состав | 90% песка, 10% известь + добавки | 100% глина | 85-90% карбонатные породы, 10-15% цемент, 1-5% супер пластификатор и пигмент |
Тёплый дом из кирпича «Лего»
Облицовка домов кирпичом «Лего»
Армирование кладки из кирпича «Лего»
Характеристики кирпича
Марка | М200 |
---|---|
Размер (мм) | 240х120х65 |
Фактура | Гладкий |
Вид | Рядовой/Облицовочный |
Кол-во на палете | 450 |
Морозостойкость | F150 |
Стандартные цвета | Белый, Серый, Жёлтый, Красный |
Описание кирпича
Гиперпрессованный кирпич является прекрасным строительным материалом, его основная особенность в том, что данный вид кирпича, а именно ЗАМКОВЫЙ КИРПИЧ (ЛЕГО КИРПИЧ) может использоваться не только для внешней, но и внутренней отделки зданий.
Гиперпрессованный кирпич повсеместно и широко используют для строительства заборов, возведения малоэтажных зданий, а так же и в капитальном строительстве.
Применяя замковый гиперпрессованный кирпич, Вы значительно ускоряете процесс строительства, а так же снижаете себестоимость кладки и внутренней отделки зданий.
Здания из замкового гиперпрессованного кирпича не требуют внешней отделки, поскольку широта цветовой политры, позволяет использовать интересные, необычные и современные цветовые и дизайнерские решения.
Замковый гиперпрессованный лего-кирпич, система шип-паз — всё это различные названия нашей продукции.
Строим забор из гиперпрессованного кирпича
Строим дом из гиперпрессованного кирпича
Информация оштуках – Каковы размеры кубика LEGO? Информация о
штуке – Каковы размеры кубика LEGO? – кирпичиСеть обмена стеков
Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
Посетить Stack Exchange- 0
- +0
- Авторизоваться Зарегистрироваться
Bricks – это сайт вопросов и ответов для энтузиастов LEGO® и строительных блоков.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществуКто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил
Просмотрено 196k раз
Каковы реальные размеры кирпичей? (начиная с кирпича 1х1) Плиты? Шпильки? LEGO думает об этом в метрических или имперских единицах измерения или в чем-то еще?
Joubarc20.2,112 золотых знаков6363 серебряных знака130130 бронзовых знаков
Создан 27 окт.
Эрик ОлсонЭрик Олсон3,96133 золотых знака2727 серебряных знаков3434 бронзовых знака
На этом изображении показаны размеры в единицах LEGO. 1 Lego Unit – 1,6 мм (толщина пластиковой стенки). В этих устройствах диаметр шпильки равен 3 (= 4,8 мм).
Создан 27 окт.
пкантин12.9k77 золотых знаков4242 серебряных знака9090 бронзовых знаков
8Это изображение из Brickipedia должно хорошо подвести итог:
Плита имеет высоту ровно одну треть кирпича (3.2 мм как на схеме). Другими словами, 3 плиты штабелируются, чтобы соответствовать высоте кирпича. Это полезно, чтобы знать, если у вас не хватает кирпича определенного размера, но у вас достаточно пластин той же формы и цвета, чтобы покрыть его по высоте.
Создан 27 окт.
ЛегоСоник1,977711 серебряных знаков3434 бронзовых знака
В то время как LEGO в настоящее время использует метрику, вам может быть интересно узнать, что кирпичи, которые они изначально скопировали (и позже купили патент), были произведены в Великобритании и, таким образом, вероятно, использовали имперские измерения (хотя размеры не указаны в исходном патенте) .Вы можете поискать патент Великобритании 529580 или Kiddicraft, чтобы узнать больше об этом. Возможно, все еще есть остатки этого английского наследия, похороненные глубоко в наследии LEGO.
Кроме того, когда LEGO начинал, я не уверен, каковы были их измерения или допуски в то время, но они, вероятно, не были такими строгими, как сейчас, что может объяснить некоторые странности в системе. Например, расстояние между стойками было измерено как 7,986 мм, а не как точное 8 мм.
Создан 28 окт.
Жубарк20.2,112 золотых знаков6363 серебряных знака130130 бронзовых знаков
3Точные размеры и простой для понимания технический чертеж доступны здесь. PDF-файл со всеми размерами доступен для скачивания.
Создан 03 апр.
Бартнек12111 серебряный знак22 бронзовых знака
0Роберт Кайо резюмировал, как получаются размеры кубиков LEGO:
- База такт 0.8 мм (отсюда и берется уже упомянутый 1,6 мм)
- Люфт имеет размер 0,1 мм (для дополнительного пространства между деталями)
- высота шпильки 1,8 мм
Похоже, что номер такой же, как и в других источниках, но есть разногласия по поводу высоты шпильки . Я видел значения 1,8 мм (Роберт), 1,7 мм (Википедия) и 1,6 мм (ответы приведены здесь). Возможно, разница в том, что на шпильке есть логотип LEGO.
Создан 03 ноя.
Якоб1,12822 золотых знака1010 серебряных знаков1919 бронзовых знаков
3Эти фотографии расположенных бок о бок кирпичей 2×4 могут объяснить, почему люди не согласны относительно высоты гвоздика Lego:
Создан 05 янв.
RSchulzRSchulz1,95633 серебряных знака1717 бронзовых знаков
Очень активный вопрос .Заработайте 10 репутации, чтобы ответить на этот вопрос. Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов. Bricks лучше всего работает с включенным JavaScriptВаша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie Настроить параметры
Информация оштук – Каковы точные размеры кирпича DUPLO?
Вкратце: гвоздики Duplo действительно выше, чем в два раза превышают высоту гвоздика Lego.И не полагайтесь слишком сильно на измерения, полученные от ldraw (и не только для Duplo).
Для действительно длинной истории по этому поводу …
Во-первых, обратите внимание, что когда я создавал оригинальные детали Duplo, я никогда не измерял их линейкой или штангенциркулем, поскольку в этом не было необходимости. Система ldraw предполагает “идеальные” размеры с точки зрения других деталей ldraw, поэтому вы обычно измеряете детали, сравнивая их с другими деталями Lego. По этим измерениям Duplo в ldraw (не считая шпильки) ровно в два раза больше Lego.В реальной жизни любая деталь немного меньше номинального размера, поэтому вы можете сдвинуть две части рядом друг с другом, не зависая друг от друга. Детали Duplo кажутся вдвое более толерантными в этом отношении, поэтому я предполагаю, что в реальной жизни также внешние размеры почти вдвое больше.
Где-то в 1990-х годах гвоздики Duplo были заменены. Их сделали выше, а внутреннее отверстие стало больше (что сделало стенки стойки тоньше). Они также добавили неровности внутренней части отверстия под шип.Шип ldraw Duplo имеет большую высоту, чем новый шип, а также идеальную округлость и размеры старого отверстия для шипа.
У обычных кубиков Lego раньше были гладкие внутренние стены, а кубики ldraw все еще выглядят так. У кирпичей Duplo всегда были «шлицы», которые проходили вертикально вдоль внутренних стенок, чтобы шпильки Duplo сцеплялись. Вместо этого обычные гвоздики Lego прижимаются к внешней стене кирпича Duplo. Так шпильки разных размеров могут поместиться на нижней стороне кирпича Duplo.Примерно в (2003?) Лего начали делать стены обычных Лего похожими на кубики Дупло. Я предполагаю, что это мера по сокращению затрат, поскольку теперь они используют меньше пластика для формования стен, но теперь имеют шлицы, такие как Duplo, так что стены имеют прежнюю толщину в местах, где необходимо сцепление шпилек.
Итак … Толщина стенок Duplo такая же, как у Lego до 2003 года или около того. Если это поможет, то это 4 LDU (единицы ldraw). Для справки: плита высотой 8 LDU без стойки, а кирпич 1x1x1 – 20x20x24 LDU без стойки.Шпильки в ldraw имеют высоту 4 LDU, но это совершенно неточно. Неполые шпильки явно больше половины высоты пластины, а реальная высота обычных шпилек должна быть больше примерно 4,25 LDU.
Будьте очень осторожны с измерениями, которые вы получаете от деталей, преобразованных из формата ldraw в POV-Ray. L3P немного уменьшает каждую часть, чтобы POV-Ray отображал линии краев.
Нет простого реального преобразования из единиц ldraw в дюймы или сантиметры. Подробнее об этом читайте в моем сообщении о лугнете от 2001 года: http: // news.lugnet.com/cad/?n=5284.
Primo – это другая история …
Информация оштуках – Какая толщина стены у кирпича лего? Информация о
штуке – Какая толщина стены у кирпича лего? – кирпичиСеть обмена стеков
Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
Посетить Stack Exchange- 0
- +0
- Авторизоваться Зарегистрироваться
Bricks – это сайт вопросов и ответов для энтузиастов LEGO® и строительных блоков.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществуКто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил
Просмотрено 3к раз
На этот вопрос уже есть ответы :
Закрыт 1 год назад.
В разных источниках указана разная толщина стены. Я видел везде от 1,0 мм до 1,8 мм. Мне нужно знать с большой степенью уверенности, поскольку я делаю алюминиевый лего из школьного задания, поэтому толщина моих стенок будет меньше. Поскольку у меня есть только одна попытка, я не могу попробовать это с одной деталью и настроить модель для второго прогона.
На изображении ниже показан размер, о котором идет речь, с этим рисунком, взятым из другого вопроса SE, сделанного пользователем SE Bartneck. Первоисточник: https: // bricks.stackexchange.com/a/11131
Создан 24 окт.
3Согласно этому ответу, у кирпича 1×1 стены 1.Толщина 6 мм – это соответствует базовому блоку 0,8 мм, который используется во всех элементах LEGO, согласно ответу pcantin на тот же вопрос.
Кирпич 1×4 на изображении, которое вы включили, показывает стены толщиной 1,2 мм, в то время как аналогичный рисунок на сайте Bartneck для кирпича Technic 1×4 с отверстиями показывает толщину стены 1,5 мм, что ближе к ожидаемым 1,6 мм. Любопытно, что диаметр стержня точно такой, как ожидалось, и составляет 4,8 мм.
Создан 24 окт.
Жап – Бен Дугид ♦ Жап – Бен Дугид18.3k55 золотых знаков7171 серебряный знак145145 бронзовых знаков
Bricks лучше всего работает с включенным JavaScriptВаша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie Настроить параметры
Карта сайта: Последнее обновление сайта: Было Это неофициальный веб-сайт LEGO. Авторские права 1996, 2000, Дени Кузино | Высота, ширина и вес
Как видно, один кирпич и две плиты друг на друге равны 1,2 + 2. 0,4, или 2 выступа (или эквивалентно в см: 0,96 + 2 0,32 или 1,60 см). Это соответствует высоте ровно 2 неровности, так что луч на сторона может красиво соединяться с горизонтальными балками, разделенными двумя пластинами. Его вес 2,5 грамма каждый стандартный кубик Lego. С 400 из них вы иметь ровно килограмм (то есть примерно 2,2 фунта). Уголки
Метод измерения.
|
Каталог – Руководство по размерам шпилек | Кирпичная сова
Вы здесь:- На главную> Справка> Каталог – Руководство по размерам шпилек
В каталоге Brick Owl доступны два размерных типа. Во-первых, это фактическое физическое измерение предмета. Второй – эквивалентный размер шпильки.
Физические измерения в миллиметрах следует производить с самых дальних сторон объекта.Включите все элементы, будь то фланец, штифт или проушина. Если предмет является подвижным (например, голова лошади), то перед измерением желательно сделать его как можно более компактным. Эти размеры используются для расчета объема отгрузки.
Чтобы измерить объект, поместите его на поверхность перед собой. Если у него общее название, такое как «Кирпич, 2×4», используйте первое измерение для длины, а второе – для ширины. В противном случае длина будет самым длинным размером в поперечнике, а ширина будет другим измерением в поперечнике.Если сомневаетесь, лучше угадать. Обычно шпильки будут указывать вверх.
Сначала измерьте длину в миллиметрах. Для кирпичей, плит, откосов и других стандартных деталей длина обычно указывается с шагом 8 мм. Точнее размер будет 8x – 0,2 мм. Кирпич 2×4 будет иметь длину 8 мм x 2 шпильки – 0,2 мм. 0,2 мм – это допуск с обеих сторон кирпича. Включение этого допуска является необязательным, и допускается 7,8 мм или 8 мм. Измерение ширины аналогично.
Для измерения высоты используется другой масштаб. Типичные кирпичи всегда имеют высоту 1 гвоздь (если не указано иное как 1x2x2 или 1x1x5). Высота одной стойки составляет 9,6 мм, что немного выше базовой длины. На многих элементах также есть ручка высотой 1,7 мм. Кирпичи будут иметь высоту 9,6x + 1,7 мм, если нет верхней стойки.
После ввода миллиметровых размеров вы можете ввести размеры шпильки. Примите во внимание объем элемента, хотя не следует учитывать все выступы.Пластины 1×1 с зажимом могут быть указаны как 1×1, 1×1,5 или 1×2. Он не обязательно должен быть таким же точным, как мм. Обычно рекомендуется не использовать десятичные дроби для длины и ширины гвоздика, хотя длина гвоздя 1/2 допустима. Пожалуйста, постарайтесь быть последовательным.
Высота стойки зависит от высоты одного кирпича. Плиты составляют одну треть высоты кирпича. Следовательно, все пластины, клиновые пластины, модифицированные пластины и т. Д. Будут иметь высоту 0,33. Две пластины высотой шпильки 0,67. Другие части могут быть указаны как A x B x 1 1/3.Десятичные дроби для большинства элементов будут 0,33 или 0,67. В редких случаях запчасти будут иначе. Обычно достаточно выразить высоту в третях. Шип не должен учитываться на такой высоте. Все тарелки и плитки имеют высоту 0,33 гвоздика.
Общие размеры элемента:
Высота пластины: 3,2 мм
Диаметр стержня: 3,2 мм
Высота шпильки: 1,7 мм
Ширина половинной пластины (например, опорные плиты, кронштейны и панели): 1,6 мм
Штифты Technic: диаметр 4,8 мм
Эта страница была добавлена DagsBricks
ФигуркиLEGO в масштабных моделях
Том Альфин, автор бестселлера «Архитектор LEGO», в котором рассказывается, как построить 7 архитектурных стилей с помощью LEGO.На этой странице показаны расчеты моей статьи в 13-м выпуске журнала Bricks Magazine. (Июнь 2016 г.)
В этой статье показано, как я рассчитывал «масштаб» для различных фигурок LEGO в сравнении с размерами реальных людей. (Здесь мы снова возвращаемся к теме, которую я впервые исследовал в 2013 году в блоге о вычислении масштаба минифигурок. Эта старая статья теперь указывает на эту страницу, поскольку эта статья более точна и охватывает дополнительные типы фигур.)
Основываясь на моих расчетах, вот приблизительный коэффициент масштабирования для каждой общей фигуры LEGO (от наибольшей к наименьшей).Расчеты, использованные для достижения этих значений, приведены ниже…
- Миниланд – 1:17
- Мини-кукла (Друзья) – 1:38
- Классическая минифигурка – 1:42
- Микрофиг – 1:80
- Инжир трофейный – 1: 130
- Инжир с тремя пластинами – 1: 150
Нецелесообразно включать в свои модели фигуры в масштабе меньше, чем примерно 1: 125.
Детали LEGO
Наименьший общий размер в системе LEGO – это толщина кирпичной стены LEGO.Я называю этот блок 1 пластиковой, или просто «1 р». (1 p = 1,6 мм или 0,063 дюйма)
1 пластик – это 1/2 высоты плиты LEGO (без стоек), 1/5 ширины 1х кубика LEGO или 1/6 высоты кубика LEGO (без стоек).
Измерения в базовом кубике LEGO 1 × 1.
Почти каждое измерение в элементах LEGO является целым кратным 1 p. Исключение составляет толщина полой шпильки, которая составляет всего 1/2 р.
Размер «среднего» человека?
Средний рост взрослых значительно варьируется в зависимости от страны и пола.Примерное значение среднего роста для обоих полов в богатых регионах, где популярны LEGO, составляет 170 сантиметров (5 футов 7 дюймов / 67 дюймов).
Ширина и высота довольно среднестатистического взрослого человека.
Для справки, средний рост мужчин в Европе / США составляет около 175 сантиметров (5’9 ″ / 69 дюймов), а средний рост женщин составляет около 165 см (5’5 ″ или 65 дюймов). (Источник: Википедия.)
МинифигуркаLEGO
минифигурок LEGO дебютировали в 1978 году с линейками продуктов «Город», «Замок» и «Космос».
К несчастью для создателей моделей LEGO, пропорции классической минифигурки LEGO совершенно неточны по сравнению с человеческими. Таким образом, нам необходимо рассчитать коэффициент масштабирования отдельно, исходя из ширины и высоты.
Минифигурка LEGO (в зависимости от роста)
Классическая минифигурка LEGO высотой 4 кирпича. Если вы добавите шпильку на макушку минифигурки, она будет высотой 4 см. (25 п)
Ширина и высота классической минифигурки LEGO.
25 п * 1.6 мм / p = 40 мм (4 см)
-
180/4 = 45
-
175/4 = 43,75 [средний мужчина]
-
170/4 = 42,5
-
165/4 = 41,25 [средняя женщина]
-
160/4 = 40
Я немного округлил в меньшую сторону и пришел к выводу, что 1:42 – хорошая оценка для масштаба LEGO Minifigures , исходя из их высоты. (Округление в меньшую сторону также учитывает небольшое увеличение роста при добавлении волос или шляпы.)
ПРИМЕЧАНИЯ:
Стержень на верхней части минифигурки немного выше, чем стержень на вершине стандартного элемента LEGO. Я не знаю почему, и не учел это тонкое несоответствие в своих расчетах. Фигуры
LEGO для взрослых почти всегда имеют одинаковую высоту независимо от пола, за исключением фигур в платьях, которые на 1 пластину выше классической фигуры. Это связано с тем, что ноги LEGO имеют высоту 5 пластин, а наклон 2x2x2, используемый в качестве платья, имеет высоту 6 пластин.
Минифигурка LEGO (в зависимости от ширины)
Поскольку пропорции минифигурки LEGO такие странные, мы получим радикально другой результат, если попытаемся вычислить коэффициент масштабирования на основе ширины минифигурки. Вот почему коэффициент масштабирования по вертикали отличается от горизонтального. (Туловище минифигурки имеет ту же ширину и глубину, что и кирпич LEGO 1 × 2, или соотношение 2: 1. К счастью, у людей соотношение примерно такое же 2: 1.)
Я измерил свою ширину в бедрах как 40 см (16 дюймов), это значение, которое я использовал в расчетах ниже.(Данных о средней ширине туловища или бедер не так много, как о высоте, но беглый просмотр некоторых источников показывает, что 40 см довольно типично для обоих полов)
10 пл * 1,6 мм / пл = 1,6 см
40 см / 1,6 см = 25
Исходя из ширины минифигурки LEGO, мы получаем масштаб примерно 1:25 .
Было бы легко изменить высоту минифигурки LEGO, чтобы она была пропорциональна ее ширине. Это приведет к постоянному соотношению 1:25 как по вертикали, так и по горизонтали.
Мини-куклаLEGO
мини-кукол LEGO были представлены в линейке продуктов «Друзья», и в нее вошли «Принцессы Диснея» и совсем недавно «Эльфы». Высота мини-куклы LEGO составляет 4,5 кирпича. Если добавить шпильку на макушку головы минифигурки, получится 4 2/3 кубика (28 p в высоту).
Ширина и высота мини-куклы LEGO.
28 p * 1,6 мм / p = 44,8 мм (4,48 см)
-
180 / 4,48 = 40,18
-
175/4.48 = 39,06 [средний мужчина]
-
170 / 4,48 = 37,94
-
165 / 4,48 = 36,83 [средняя женщина]
-
160 / 4,48 = 35,71
Вот как я рассчитал приблизительный масштаб 1:38 для LEGO Minidolls .
Если учесть тот факт, что в большинстве наборов Disney / Friends представлены женщины или подростки, округление до 1:35 может быть более точным в некоторых сценариях.
Конструктор LEGO Miniland ()миниатюрных фигурок LEGO построены из стандартных кубиков LEGO.Точный размер зависит от предпочтений строителя, но обычно высота составляет около 11 кирпичей. (60 p высотой) Легко сделать каждую фигурку Miniland разной высоты, как в реальной жизни.
Ширина и высота фигурки LEGO Miniland.
64 p * 1,6 мм / p = 102 мм (10,2 см)
Мои расчеты показывают масштаб примерно 1:17 для фигур Miniland. .
LEGO Microfig
Конструктор LEGO MicrofigМикрофигурка LEGO имеет ширину 1 кирпич и высоту 2 кирпича. Если вы добавите шпильку на макушку головы минифигурки, она будет высотой 13 п.
Ширина и высота LEGO Microfig.
13 пл * 1,6 мм / пл = 20,8 мм (2,08 см)
Вот как я рассчитал масштаб 1:80 для LEGO Microfig . Поскольку микрофигурки – это такие грубые изображения людей, а классические минифигурки слишком широки для своего роста, вы могли бы разумно использовать их для представления различных фигур. масштаб от 1:60 до 1: 100.
LEGO Trophy рис
инжира LEGO Trophy началось с линейки коллекционных минифигурок, но вы также найдете их в других наборах, включая все три набора из новой серии LEGO Architecture Skyline.Трофей LEGO имеет ширину 1 кирпич и высоту около 5 пластин, но фигура намного меньше этого. Я выбрал примерно 3 п. В ширину и 8 п. В высоту.
Ширина и высота LEGO Trophy рис.
8 пл * 1,6 мм / пл = 12,8 мм (1,28 см)
Я округлил до 1: 130 для LEGO Trophy Fig .
Невероятно сложно оценить их точность, учитывая большое круглое основание, а дизайн фигурки основан на классической минифигурке с неточными пропорциями.Их было бы легко использовать в диапазоне масштабов от 1: 100 до 1: 150.
Инжир с тремя пластинами
Вы можете очень грубо аппроксимировать фигуру, используя три круглые пластины 1 × 1. Выберите разные цвета, чтобы представить разных людей и одежду.
Ширина и высота трех пластинчатой фигуры.
7 пл * 1,6 мм / пл = 11,2 мм (1,12 см)
-
170 см / 1,12 см = 151,79
Исходя из высоты стопки из трех тарелок, мы рассматриваем масштаб примерно 1: 150 .Если вы увеличите высоту фигуры до четырех тарелок, вы получите масштаб 1: 120, который примерно такой же, как у трофея на рис. (Соотношение ширины и высоты инжира с тремя тарелками совершенно неточно, поэтому вы не сможете уместить в сцене столько же инжира с тремя тарелками, сколько людей.)
Невероятно сложно оценить их точность, учитывая большое круглое основание, а дизайн фигурки основан на классической минифигурке с неточными пропорциями. Их было бы легко использовать в диапазоне масштабов от 1: 100 до 1: 150.
LEGOmetry | Мир кирпичей
LEGOmetry – геометрия кубиков LEGO
3 пластины = 1 кирпич
элементов LEGO имеют собственную геометрию. Начнем с простого. Высота трех пластин, сложенных друг на друга, равна высоте стандартного кубика LEGO.
5 пластин = 2 шпильки
Если не только кирпичи или плиты уложены друг на друга, задействуется СНОТ. Шпильки обращены в разные стороны, но все должно скрепляться без склеивания и выглядеть гладко, без зазоров.Поэтому мы должны учитывать соотношение между толщиной пластин и шириной шпилек.
Если положить 5 пластин друг на друга, их высота будет равна ширине кирпича 1×2.
Соотношение 5: 6
Соотношение 5: 6
Эта характеристика высоты плит и ширины кирпичей называется соотношением 5: 6 (скажем, «пять к шести») кубиков LEGO.
Это соотношение 5: 6 становится понятным, если вы хотите построить квадрат или куб, форму с одинаковыми длинными краями.
Квадрат, застроенный кирпичом и плиткой
Квадрат возникает, если кирпич 1×2 и две пластины 1×2 сложены друг на друга. Хорошо, шпильки находятся за пределами этого квадрата. Но, может быть, они нужны, чтобы как-то исправить квадрат?
Квадрат также можно построить, сложив пять кирпичей 1×6 друг на друга.
Площадь застройки
Такой квадрат можно полностью вписать в окружающую застройку. В этой технике воплощаются полоски и даже буквы разного цвета.
Кубики, построенные из стандартных элементов LEGO
Куб – это конструкция с одинаковыми по длине краями. Используя LEGO, такой куб можно построить из кирпича 2×2, пластины 2×2 и плитки 2×2. Используя эту технику, я создаю части внешнего фасада моей Фрауэнкирхе. Теперь задача состоит в том, чтобы удерживать все эти кубики вместе, которые могут столкнуться в разных направлениях.
Но в этом случае поможет СНОТ…
Геометрия преобразователей СНОТКонвертеры СНОТ имеют немного другую геометрию, чем стандартные кирпичи и пластины.Вертикальная пластина у различных кронштейнов намного тоньше стандартной пластины. Но вместе с обычной плитой и плиткой все по ширине не уступает стандартному кирпичу. Использование этой техники позволяет крепить элементы СНОТ к стене так, чтобы ничего не выделялось из стены.
Фары кирпичи и преобразователь СНОТ
Блоки фари гораздо более новый преобразователь SNOT прекрасно сочетаются друг с другом.
Фара кирпичей
Кирпичи для фар станут еще интереснее, если вы откроете для себя их собственную геометрию [подробнее]
вверх страницы
.
