Конечные и путевые выключатели: Контактные путевые и конечные выключатели

alexxlab | 19.05.2023 | 0 | Разное

Содержание

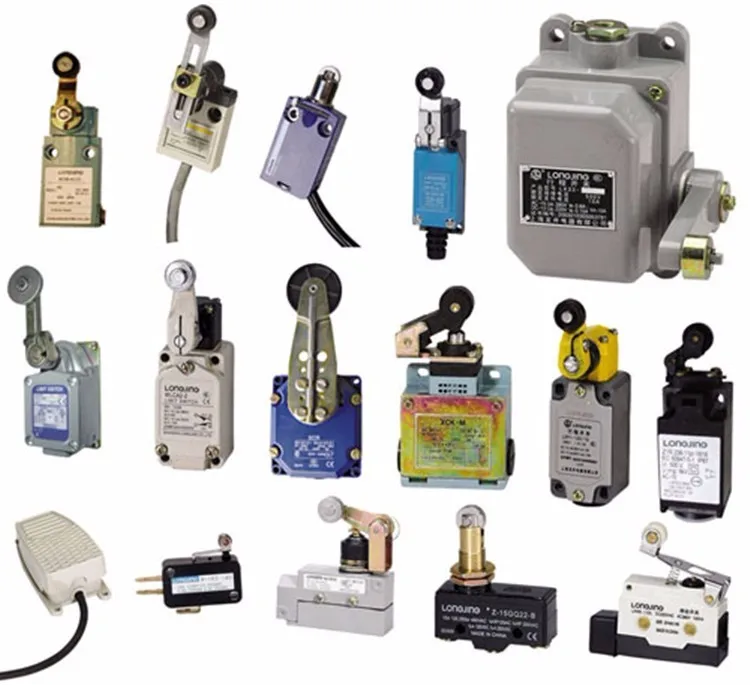

Контактные путевые и конечные выключатели

Контактные путевые и конечные выключатели – это детали коммутации, связанные с функционирующим агрегатом. Предназначены для соединения и размыкания электрических сетей управления с переменным напряжением номиналом до 660 В с рабочей частотой 50 Гц и с постоянным напряжением до 400 В. Срабатывание происходит при действии управляющих упорах в конкретных местах движения управляемого объекта. Как правило, выключатели задействуются в начале и в конце пути.

Путевые выключатели имеются в разнообразных агрегатах и электроустановках. Они требуются во время смены положения рабочих элементов. Переключение осуществляется исходя из пути, проходимого управляемой машиной.

Концевые выключатели – одна из разновидностей путевых. Они необходимы для размыкания и соединения электроцепи. Как правило, устанавливаются для ограничения возвратно-поступательного перемещения в подъёмно-транспортных механизмах, ограничения хода закреплённого инструмента в металлообрабатывающих станках, для пуска и останова электрических двигателей.

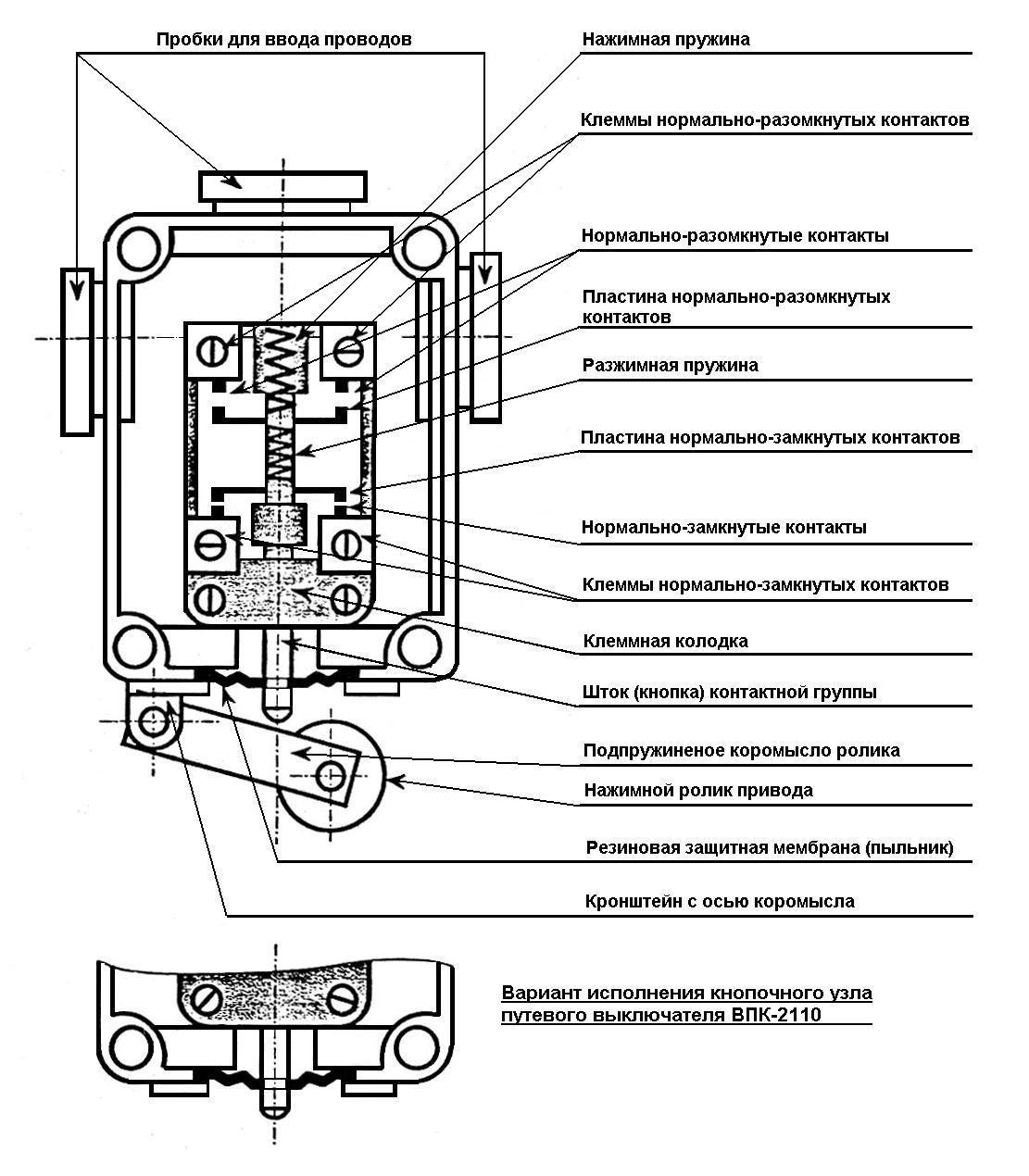

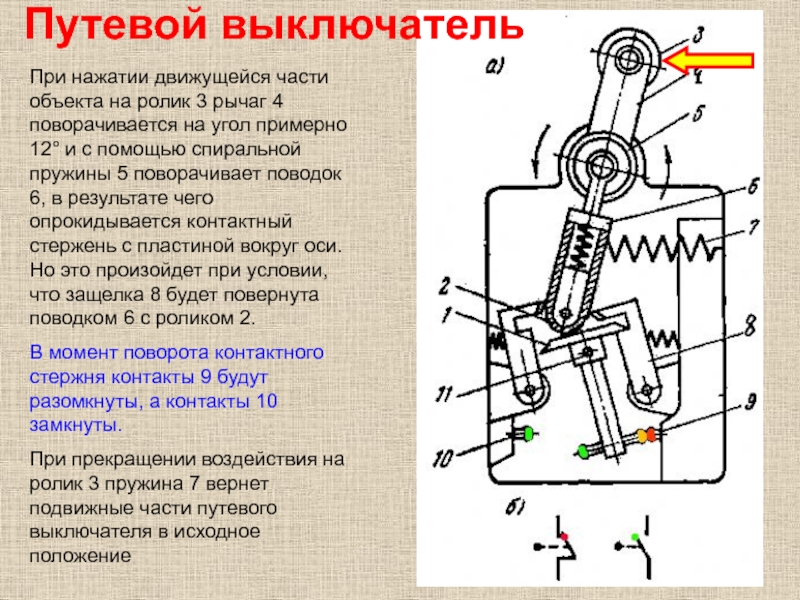

Устройство путевых выключателей

Эти элементы отличаются наличием прочного корпуса. Он может быть выполнен (в зависимости от специфики применения контактного выключателя) из пластмассы, силумина, чугуна, полиэстера или алюминия. Наиболее крепкие и надёжные модификации делаются из силумина – алюминиево-кремниевого сплава. Это очень прочный материал, устойчивый к коррозийным процессам.

Корпус изнутри может быть усилен герметизационными или армирующими элементами. Они требуется, когда выключатель работает в химически агрессивной, взрыво- или пожароопасной среде.

Внутри корпуса расположены 2 либо 4 контакта и привод. Он, в свою очередь, состоит из рычага (в некоторых моделях вместо рычага может быть шпиндель, нажимное или вращающееся устройство), оборудованного роликом, педалью либо тросом. На другой части корпуса расположены 2 кулачковых механизма, которые приводят в действие контактные блоки.

В каждом из этих блоков имеются два контакта. Они функционируют в качестве самовозвратных механизмов. Кроме того, предусмотрены фиксирующие зажимы для кабелей. Путевые выключатели способны управлять функционированием нескольких приводных устройств, осуществляя их запуск, остановку, регулируя скорость и другие рабочие параметры.

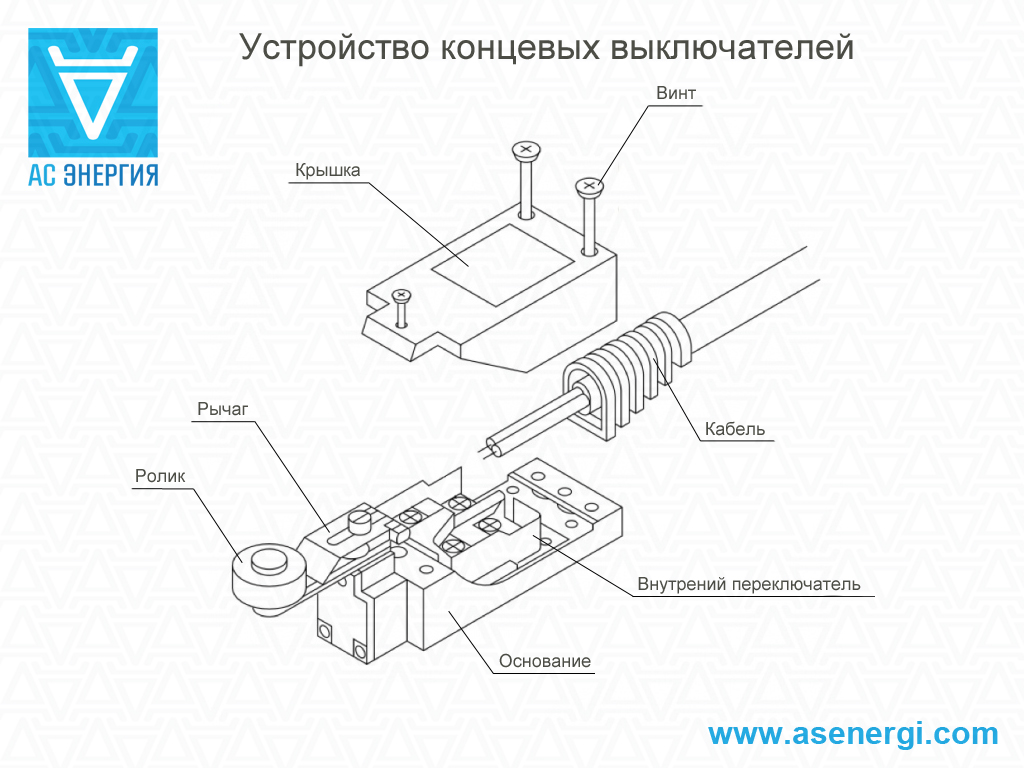

Устройство концевых выключателей

Корпус данного устройства может быть сделан как из диэлектрика, так из материала, проводящего ток. В отличие от путевых выключателей, подвижный компонент может отсутствовать. Сама контактная часть включает в себя коммутирующие контакты. По принципу действия они могут быть:

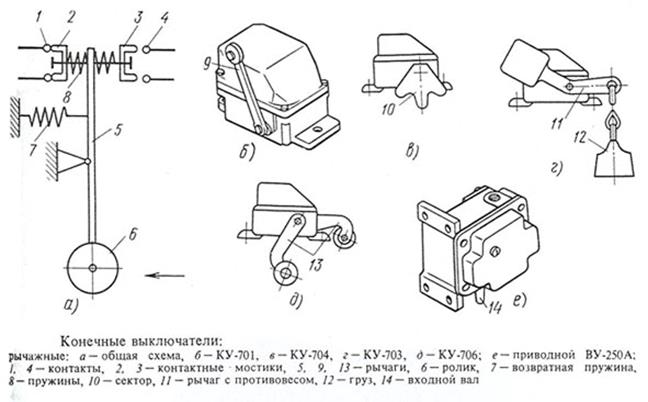

Механическими. Они начинают действовать при нажатии на рычаг либо вращающееся колесо. Действие выражается в подаче предупреждающего или управляющего сигнала;

Магнитными. Переключение осуществляется тогда, когда в непосредственной близости оказывается магнит.

Основное отличие по конструкции и принципу срабатывания между путевыми и конечными выключателями состоит в срабатывании на разные ситуации и, соответствии, в наличии необходимых элементов. Путевые выключатели могут иметь несколько точек включения. Концевые – только две: «открыть» при начале пути и «закрыть» – по его завершении.

Применение контактных путевых и концевых выключателей

Данные устройства устанавливаются в следующих агрегатах:

В стационарном оборудовании, включающем подвижные компоненты – эскалаторах, конвейерах;
В оборудовании, предназначенном для транспортировки и подъёма грузов;
В устройствах промышленной электротехники;

В металлургической промышленности и машиностроении.

Приобрести контактные путевые и конечные выключатели Вы можете в нашем интернет-магазине. Наши менеджеры окажут специализированную помощь и помогут подобрать необходимый для вас товар. Чтобы сделать заказ или узнать стоимость звоните по телефону +7 499 707 14 60 или отправьте заявку на адрес [email protected] и мы Вам перезвоним сами!

Концевые и путевые выключатели, их отличия и виды

Концевые и путевые выключатели, их отличия и виды.

Поделиться в:

Концевые (конечные, концевики) и путевые выключатели – это устройства, которые автоматически формируют определенный сигнал за счет оказания на них действия контактным или бесконтактным путем, после чего происходят нужные события для управления механизмом, с которым они соединены.

Особенности

Отличия

Виды

Особенности концевых выключателей:

Они могут работать в цепях переменного или постоянного тока. В зависимости от направления применения, такие выключатели могут иметь значительно отличающуюся конструкцию между моделями. Могут отличаться точностью работы, видом воздействия на них, размерами, параметрами по рабочему диапазону напряжения и тока, скоростью размыкания контактов и другими параметрами. Кроме того, они могут иметь защиту от влаги, пыли, механических и других воздействий. Для изготовления корпуса устройства применяется пластик или металл, который может быть изолирован от электрического тока.

Отличия путевых и концевых выключателей:

Путевыми называют те выключатели, которые срабатывают в определенных (нескольких) положениях, включая конечные, в зависимости от их настройки. Примером использования такого выключателя может быть его установка совместно с механизмом управления трубопроводной арматурой, где он осуществляет слежение за различными положениями запорного устройства: “открыто”, “закрыто” и другими. И для такой задачи может использоваться выключатель, который удаленно следит за разными состояниями запорной арматуры, включая заклинивание механизма.

Концевые выключатели осуществляют свою работу при достижении конечных позиций элементов механизма, и обычно применяются для ограничения их хода, например, в станках с ЧПУ, где подвижный стол или другой механизм не должен выезжать за пределы, установленные производителем станка или оператором в случае, когда нужно постоянно менять положения максимального хода конкретного механизма.

Виды концевых выключателей:

В зависимости от вида воздействия на рабочий элемент концевых выключателей, они могут быть контактного (механического) и бесконтактного действия.

Контактные. К ним относятся устройства, в основе работы которых заложен принцип внешнего механического воздействия на контактный подвижный элемент, который может быть в виде кнопки, рычага, ролика или другого вида элемента. Роликовые устройства меньше подвергаются износу за счет того, что контакт с ними происходит по касательной.

Бесконтактные. В зависимости от разновидности таких устройств, в своей конструкции они могут иметь определенный тип чувствительного элемента, который реагирует на воздействующий на него объект на заданном расстоянии. К разновидностям таких выключателей относятся: магнитные (герконовые), индуктивные, оптические, емкостные и подобные. При этом магнитные, имеющие в своей конструкции герконы, отличаются от остальных разновидностей бесконтактных концевых выключателей, так как сами герконы работают механическим путем.

Коэффициент востребованности 357

Что такое концевые выключатели и как они работают?

Концевые выключатели представляют собой контактные выключатели, используемые для обнаружения объектов и управления машинами.

Изображение предоставлено: mofaez/Shutterstock.com

Что такое концевые выключатели?

Концевые выключатели

используются для автоматического обнаружения или определения присутствия объекта или для контроля и индикации того, были ли превышены пределы движения этого объекта. Первоначальное использование концевых выключателей, как следует из их названия, заключалось в определении предела или конечной точки, через которую объект может пройти, прежде чем он будет остановлен. Именно в этот момент был включен переключатель для контроля предела хода.

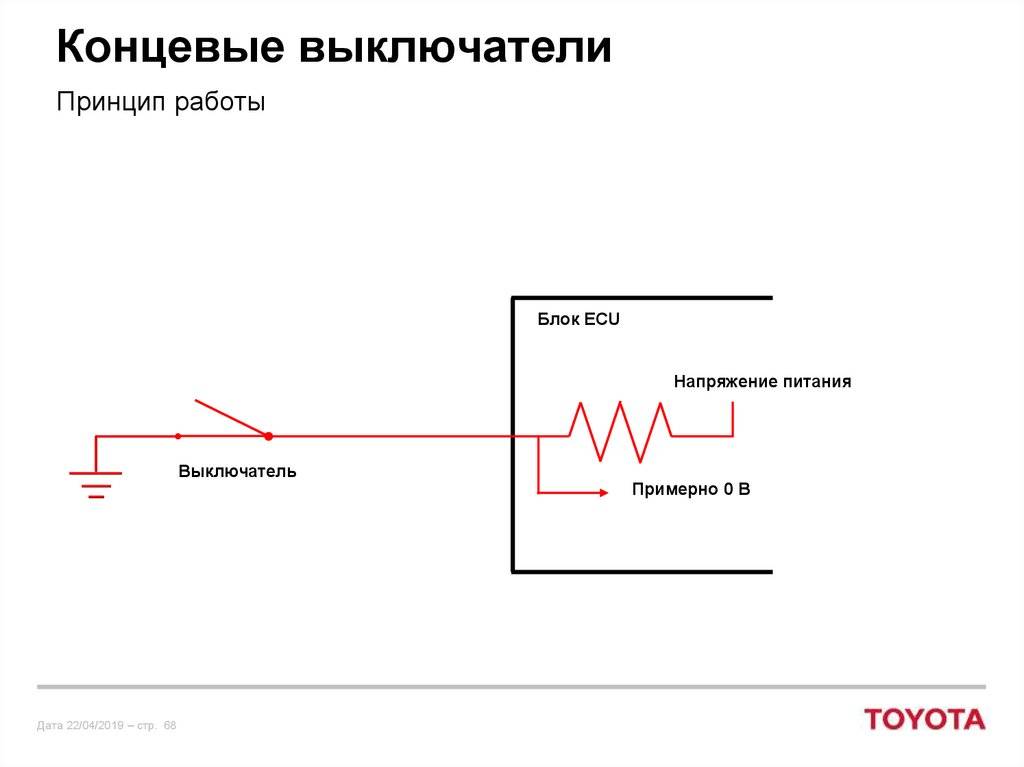

Как работает концевой выключатель?

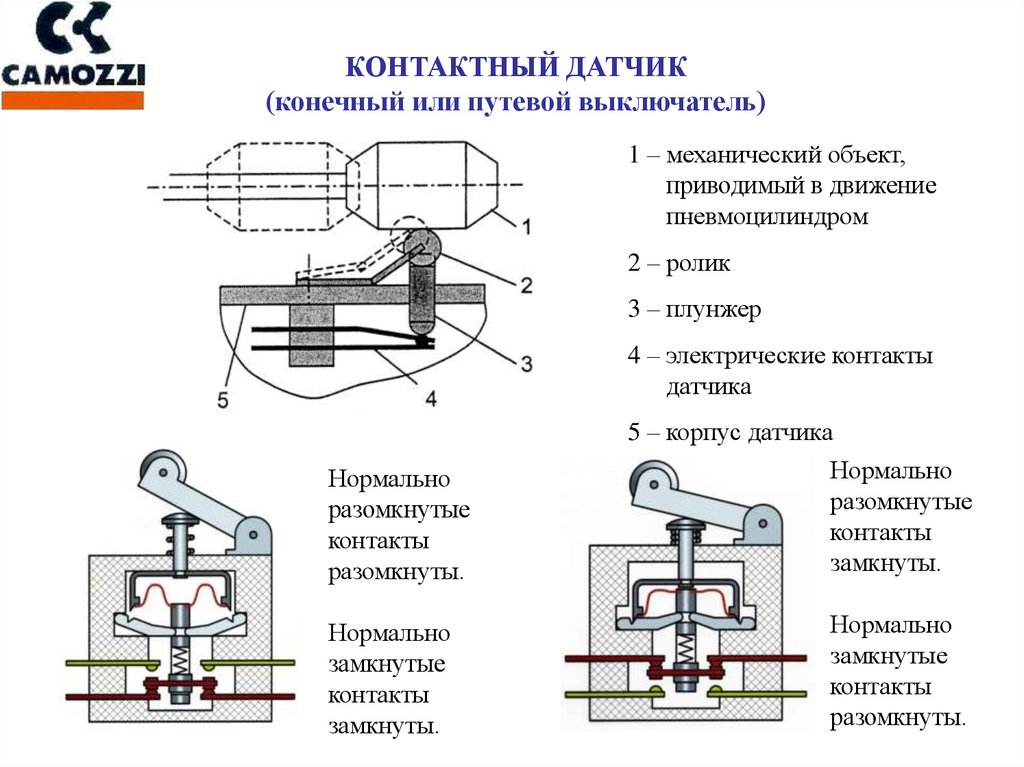

Стандартный концевой выключатель, используемый в промышленности, представляет собой электромеханическое устройство, состоящее из механического привода, соединенного с рядом электрических контактов. Когда объект (иногда называемый целью) вступает в физический контакт с приводом, движение плунжера привода приводит к тому, что электрические контакты внутри переключателя либо замыкаются (для нормально разомкнутой цепи), либо размыкаются (для нормально замкнутой цепи).

связь. Концевые выключатели используют механическое движение плунжера привода для управления или изменения состояния электрического переключателя. Подобные устройства, такие как индуктивные или емкостные датчики приближения или фотоэлектрические датчики, могут достигать того же результата, не требуя контакта с объектом. Следовательно, концевые выключатели представляют собой контактные датчики, в отличие от других типов датчиков приближения. Большинство концевых выключателей являются механическими по своему принципу действия и содержат сверхмощные контакты, способные коммутировать более высокие токи, чем у альтернативных бесконтактных датчиков.

Компоненты концевого выключателя

Концевые выключатели

состоят из исполнительного механизма с рабочей головкой, механизма корпуса переключателя и ряда электрических клемм, которые используются для подключения переключателя к электрической цепи, которой он управляет. Рабочая головка — это часть концевого выключателя, которая соприкасается с целью. Исполнительный механизм соединен с рабочей головкой, линейное, перпендикулярное или вращательное движение которой затем преобразуется исполнительным механизмом для замыкания или размыкания переключателя. В корпусе переключателя находится контактный механизм переключателя, состояние которого контролируется исполнительным механизмом. Электрические клеммы подключаются к контактам переключателя и позволяют подключать провода к переключателю с помощью клеммных винтов.

Промышленное оборудование, работающее в автоматическом режиме, обычно требует переключателей управления, которые активируются в соответствии с движениями, связанными с работой машины. Для повторного использования точность электрических переключателей должна быть надежной, а скорость их отклика должна быть быстрой. Из-за механических характеристик и рабочих параметров различных машин такие факторы, как размер, рабочее усилие, способ монтажа и частота хода, являются важными характеристиками при установке и обслуживании концевых выключателей. Кроме того, электрические характеристики концевого выключателя должны соответствовать нагрузкам механической системы, которыми он будет управлять, чтобы избежать отказа прибора.

Использование и работа концевого выключателя

В большинстве случаев концевой выключатель начинает работать, когда движущаяся машина или движущийся компонент машины вступает в контакт с исполнительным механизмом или рабочим рычагом, который активирует выключатель. Затем концевой выключатель регулирует электрическую цепь, управляющую машиной и ее движущимися частями. Эти переключатели можно использовать в качестве пилотных устройств для цепей управления магнитным пускателем, позволяя им запускать, останавливать, замедлять или ускорять работу электродвигателя. Концевые выключатели могут быть установлены в машины в качестве контрольных приборов для стандартных операций или в качестве аварийных устройств для предотвращения сбоев в работе машин. Большинство переключателей представляют собой модели либо с постоянным контактом, либо с мгновенным контактом.

Контакты концевого выключателя

На схемах управления концевыми выключателями обычно отображается символ концевого выключателя, указывающий на состояние контактов выключателя. Наиболее распространенные символы контактов показывают, имеет ли устройство нормально разомкнутые или нормально замкнутые контакты концевых выключателей. Символ состояния «нормально разомкнутый, удерживаемый замкнутым» указывает на то, что контакт был подключен как нормально разомкнутый контакт, но когда цепь переводится в нормальное выключенное состояние, часть машины удерживает контакт замкнутым. Аналогичным образом концевой выключатель, обозначенный как «нормально замкнутый и удерживаемый в разомкнутом состоянии», будет иметь замкнутую конструкцию проводки, но будет удерживаться в разомкнутом состоянии. Другие типы контактов, например, используемые в реле давления и расхода, могут быть сконфигурированы аналогичным образом.

Для получения иллюстраций и более подробной информации о символах, используемых для электрических контактов, посетите страницу «Основы электротехники и электроники».

Микроконцевые выключатели

Микроконцевой выключатель или микропереключатель — это еще один тип концевого выключателя, который обычно используется в цепях управления. Эти коммутаторы намного меньше своих стандартных аналогов, что позволяет устанавливать их в узких или тесных пространствах, которые обычно недоступны для других коммутаторов. Микропереключатели обычно имеют приводной плунжер, который должен пройти лишь небольшое расстояние, чтобы вызвать последовательность контактов. Приводной поршень часто находится в верхней части микропереключателя, и перед его активацией его необходимо нажать на заданную величину. Небольшое движение может изменить положение контактов из-за подпружиненного механизма, который заставляет подвижные контакты щелкать между чередующимися положениями. Микропереключатели могут быть разработаны с различными активирующими рычагами и иметь контакты с электрическими характеристиками, которые обычно составляют около 250 вольт переменного тока и от 10 до 15 ампер (ампер).

Как и микроконцевые выключатели, сверхминиатюрные микровыключатели предназначены для использования в приложениях, требующих компактных конструкций и ограниченного пространства. У них есть контактные устройства с подпружиненными механизмами, подобные таковым у микропереключателей, но, как правило, они составляют от половины до одной четверти размера обычных микропереключателей. В зависимости от конкретной модели сверхминиатюрные выключатели имеют контакты с электрическими характеристиками примерно от 1 до 7 ампер из-за уменьшенных размеров самих переключателей.

Преимущества и ограничения концевых выключателей

Концевые выключатели

имеют несколько преимуществ, присущих их конструкции:

Конструкции, как правило, просты и понятны
Они хорошо работают практически в любых промышленных условиях
Они обладают высокой точностью и воспроизводимостью
Это устройства с низким энергопотреблением
Могут переключать нагрузки с высокой индуктивностью
Их можно использовать для переключения нескольких нагрузок
Они просты в установке
Они прочные и надежные
Обычно они имеют электрические контакты для тяжелых условий эксплуатации, что означает, что их можно использовать для прямого переключения более высоких уровней тока без необходимости использования вторичного реле управления

Концевые выключатели также имеют несколько ограничений, что означает, что они могут не подходить для каждого применения:

Поскольку они основаны на механическом воздействии, они обычно используются в оборудовании, которое работает на относительно низких скоростях
Это контактные датчики, то есть они должны вступить в физический контакт с целью, чтобы работать
Характер их механической конструкции означает, что устройства со временем подвержены механическому износу или усталости и в конечном итоге потребуют замены

Терминология концевых выключателей с ключом

Существует несколько ключевых терминов, связанных с конструкцией концевых выключателей. Вот краткое изложение этих терминов для справки:

Предварительный ход — представляет собой расстояние или угол, на который должен пройти привод концевого выключателя, прежде чем он разомкнет контакты выключателя
Рабочая точка — представляет положение привода, когда контакты переключателя перемещаются в рабочее положение
Точка освобождения — представляет положение привода, когда контакты возвращаются в исходное состояние
Дифференциал — представляет собой расстояние или угловое смещение (в градусах) между точкой срабатывания и точкой размыкания (т. е. между моментом срабатывания контактов и моментом их сброса)
Перебег — представляет собой любое перемещение компонента исполнительного механизма за точку срабатывания переключателя
Исходное положение — представляет положение привода выключателя, когда на него не действуют никакие внешние силы
Рабочая сила (крутящий момент) — представляет собой величину силы (или крутящего момента для углового перемещения), которая необходима для создания движения привода.
Минимальная возвращающая сила (крутящий момент) — представляет собой величину силы (или крутящего момента для углового перемещения), которая требуется для возврата привода выключателя в исходное положение.
Общий ход — максимальное расстояние, которое может пройти исполнительный элемент за рабочий цикл
Точность повторения — представляет степень, в которой концевой выключатель способен повторять свои характеристики во время повторяющихся (последовательных) операций.

Сводка

В этой статье представлен краткий обзор концевых выключателей, включая их работу, компоненты, преимущества и определения основных терминов. Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг, включая более 500 поставщиков концевых выключателей.

Руководства по другим приборам и органам управления

Датчики — полное руководство (типы, области применения и поставщики)
Введение в регулирование температуры
Гибкая конструкция бороскопа
Последние инновации в области мембранных переключателей
Ведущие поставщики и производители электрических выключателей в США
Общие типы концевых выключателей

Источники

https://www. eaton.com
https://ab.rockwellautomation.com/Sensors-Switches/Limit-Swites
https://library.automationdirect.com/what-is-a-limit-switch/
https://www.galco.com/comp/prod/limitswi.htm
https://www.automationdirect.com
https://www.ia.omron.com
https://www.springercontrols.com/news/limit-switches-101-types-applications-and-more/
http://electricalmantra.com/limit-switch-working-connection-types/
https://library.automationdirect.com/knowing-limit-switches/
https://cdn.automationdirect.com/static/specs/limitselection.pdf
https://www.automationdirect.com
https://www.ustsubaki.com/blog/what-is-a-torque-limiter/
https://www.magnelinkinc.com/solutions/interlock-switches/

Еще из раздела Инструменты и элементы управления

Объяснение концевого выключателя

– что это такое, как он работает и как он используется в производстве

Какова функция концевого выключателя?

Концевой выключатель представляет собой электромеханическое устройство , используемое для подачи электрического сигнала на основе физического взаимодействия . Концевые выключатели используются для обнаружения объектов, что позволяет системе предпринимать необходимые действия.

Концевые выключатели можно найти в ряде бытовых устройств:

Они используются в микроволновых печах для проверки того, закрыта ли дверца, прежде чем будет разрешена работа.
Используются в лифтах для оповещения системы о том, что кабина достигла нужного этажа.
Концевые выключатели используются в крышках стиральных машин для разрешения запуска цикла стирки.

Концевые выключатели в производстве

В производстве используется бесчисленное количество концевых выключателей. Они используются в качестве устройств управления и устройств безопасности для машин и персонала . Во всех случаях концевые выключатели посылают цифровой сигнал в систему управления. На основе аппаратного и программного обеспечения, привязанного к указанным коммутаторам, система способна предпринимать соответствующие действия.

Почему важен концевой выключатель?

Концевые выключатели — это недорогой способ создания связи между физическим и электрическим доменами. Они были разработаны несколько десятков лет назад, и их массовое использование значительно снизило их стоимость для конечного пользователя. Таким образом, они играют важную роль в производстве из-за их простота и дешевизна .

Варианты использования концевых выключателей

Обнаружение и подсчет продукта — Когда продукт нажимает на концевой выключатель, в систему управления отправляется сигнал. С помощью простой ступенчатой логики ПЛК пользователь может подсчитать, сколько раз продукт проходит мимо концевого выключателя, и отобразить показания счетчика для оператора.

Концевой выключатель — Обнаружение коробки на конвейере Пример

Безопасность персонала — Концевой выключатель можно использовать для обнаружения открытия защитного ограждения, которое останавливает и обесточивает машину. Если ограждение открывается во время работы, машина останавливается. Если ограждение открывается, когда машина остановлена, концевой выключатель предотвращает запуск машины. В обоих случаях концевой выключатель используется для защиты оператора от потенциального вреда.
Безопасность машины — Концевой выключатель можно использовать для защиты машины от непреднамеренного повреждения. Это включает в себя компоненты, которые являются частью переналадки (инструменты на конце рычага), компоненты, которые могут изнашиваться со временем (моторная муфта), и компоненты, которые могут повредить другие в случае их отказа (шестерни, валы и т. д.).

Работа концевого выключателя

Как обсуждалось выше, концевой выключатель используется для преобразования изменения механического состояния в электрический сигнал. Как устройство на самом деле достигает этого?

Концевой выключатель — простое устройство. Рычаг используется для замыкания контакта в переключателе . Когда контакт замкнут, он пропускает электрический сигнал. Механическое действие аналогично выключателю света. Однако добавлена пружина, возвращающая концевой выключатель в исходное положение.

Важнейшим параметром концевого выключателя является точка, в которой он замыкает внутренний контакт. Этот параметр зависит от типа переключателя и марки . Важно проверить таблицу данных, чтобы подтвердить эту позицию. Это повлияет на конструкцию системы, в которой будет использоваться концевой выключатель.

Концевой выключатель — Конфигурации электрических сигналов

Как обсуждалось ранее, как только привод перемещается на определенное расстояние, включается переключатель. В этот момент ему необходимо передать сигнал на электрическое устройство, которым может быть программируемый логический контроллер (ПЛК), реле, схема управления или дополнительный концевой выключатель. Концевой выключатель похож на реле в том смысле, что его можно приобрести в одной из следующих конфигураций:

Нормально открытый | Переключатель пропускает ток после срабатывания. В состоянии покоя ток через ключ не проходит.
Нормально закрытый | Переключатель остановит ток после его срабатывания. В состоянии покоя ток будет течь свободно.
Комбинация из двух | Переключатель предоставляет набор контактов, которые можно использовать в нормально разомкнутых (НО) и нормально замкнутых (НЗ) цепях.

Существует аргумент для любой конфигурации. Однако, когда дело доходит до концевых выключателей, используемых в целях безопасности, всегда рекомендуется, чтобы ток циркулировал в «состоянии покоя». Это важно, так как при возникновении проблемы в цепи должен срабатывать предохранитель. Если он отключен от питания в «состоянии покоя», цепь может не предотвратить травму или повреждение.

Концевой выключатель — Реальные области применения и техническое описание

В этом разделе мы рассмотрим конфигурации концевого выключателя общего назначения Allen Bradley 801. Ниже вы найдете «Расположение контактов», предоставленное производителем. Рассмотрим подробно каждую секцию.

Секция 1

A – символ нормально разомкнутого (НО) концевого выключателя.

B — символ нормально замкнутого концевого выключателя.

AC – Номинальные значения переменного тока для концевых выключателей легкого режима работы при различных уровнях напряжения. Важно помнить, что, хотя в вашем приложении может потребоваться переключатель для работы в цепи 24 В постоянного тока, его можно использовать в различных отраслях, в которых стандарты уровня напряжения различаются.

DC — Номинальные значения постоянного тока для концевых выключателей для легкого режима работы.

Секция 2

C – Набор нормально разомкнутых (НО) и нормально замкнутых (НЗ) контактов на одном концевом выключателе.

H – Двойной нормально разомкнутый (НО) и нормально замкнутый (НЗ) набор контактов на одном концевом выключателе.

N – Двойной нормально разомкнутый (НО) набор контактов на одном концевом выключателе.

O – Двойной нормально замкнутый (НЗ) набор контактов на одном концевом выключателе.

Раздел 3 — двухпозиционный концевой выключатель

В первом примере концевого выключателя, который мы рассмотрели, было единственное положение, в котором выключатель запускал сигнал. В этом случае есть две точки, в которых сигналы будут разными. Эти сигналы могут быть получены с помощью дискретной логики, но чаще всего это делается с помощью ПЛК. Программист ПЛК может использовать такой концевой выключатель для определения разницы между частичным и полным замыканием концевого выключателя.

Положение рычага = ВЫКЛ

Контакт 1 = Замкнут
Контакт 2 = Разомкнут

Положение рычага = Частично Замкнут

Контакт 1 = Разомкнут
Контакт 2 = Разомкнут

Положение рычага = Полностью закрыто

Контакт 1 = Разомкнут
Контакт 2 = Замкнут

Секция 3 – Нормально Разомкнутый (Н.

До сих пор мы говорили о концевых выключателях, которые срабатывают одинаково в ту или иную сторону. Это относится к большинству концевых выключателей общего назначения. Однако можно определить, был ли переключатель нажат тем или иным образом, с помощью блокировки, присутствующей в концевом выключателе дифференциального положения. Операция будет следующей.

Положение рычага = ВЫКЛ.

Контакт 1 = разомкнут
Контакт 2 = разомкнут

Положение рычага = Замкнут влево

Контакт 1 = разомкнут
Контакт 2 = замкнут

Положение рычага = Закрыт вправо

Контакт 1 = Замкнут
Контакт 2 = Разомкнут ) вариация предыдущий переключатель будет работать следующим образом. Отличие только в состоянии контактов в положении «Выкл.».

Положение рычага = ВЫКЛ
- Контакт 1 = Замкнут
- Контакт 2 = Замкнут
Положение рычага = Замкнут влево
901 60
Контакт 1 = разомкнут
Контакт 2 = замкнут

Положение рычага = Закрыт вправо

Контакт 1 = Замкнут
Контакт 2 = Разомкнут

Секция 5 — Двойной нормально замкнутый (НЗ) и нормально разомкнутый (НО) дифференциальный концевой выключатель положения

Этот вариант концевого выключателя имеет четыре контакта. Два из этих контактов могут использоваться как нормально разомкнутые (НО) соединения, а два других — как нормально замкнутые (НЗ).

Секция 6

Номинальные токи для обычных концевых выключателей. Обратите внимание, что эти номинальные значения выше, чем приведенные в Разделе 1.

Концевые выключатели – другие типы и области применения

Концевые выключатели, используемые в производстве, рассчитаны на сотни тысяч циклов. Тем не менее, существуют различные варианты этого устройства, которые не так надежны для других повседневных приложений.

Концевые выключатели в лифтовых системах

В лифтовых системах обычно требуются концевые выключатели для различных целей в соответствии со строительными нормами. Они используются для определения положения, безопасности и рабочего состояния лифта. Типы, используемые в этом приложении, рассчитаны на еще большее количество циклов, поскольку они постоянно испытывают движение привода в течение всего срока службы системы.

Концевые выключатели в бытовых системах

Концевые выключатели используются в бытовой технике: холодильниках, чайниках, миксерах, стиральных машинах, сушилках и т.д. Концевые выключатели в этих приборах принципиально одинаковы, но отличаются надежностью. Другими словами, они работают одинаково, но могут выйти из строя намного быстрее, чем их производственные аналоги.

Как узнать, что мой концевой выключатель неисправен?

С помощью обычного омметра или цифрового мультиметра (DMM) можно определить, неисправен ли концевой выключатель. Отключите концевой выключатель от системы и подключите провода омметра к каждой клемме. Если концевой выключатель нормально разомкнут (НО), сопротивление должно быть очень высоким. Если он нормально замкнут (NC), сопротивление должно быть близко к нулю. Переведите концевой выключатель в активное положение и измерьте сопротивление. В данном случае должно быть наоборот. Если переход не происходит, концевой выключатель неисправен.
