Тип и вид исполнения

НСХ

Класс
термометров

Класс
комплекта

Диаметр
монтажной части d,
[мм]

Длина
монтажной части L,
[мм]

КТПТР-01

100П, Pt100, Pt500, Pt1000

АА

1

6

60, 80, 100

8

60, 80, 100, 120, 160, 200, 250, 320, 400

А

2

6

60, 80, 100

8

60, 80, 100, 120, 160, 200, 250, 320, 400

КТПТР-01

500П

АА

1

8

100, 120, 160, 200, 250, 320, 400

А

2

Группа компаний (ГК) “Промприбор”/”Теплоприбор” – это приборы и автоматика для измерения, контроля и регулирования параметров технологических процессов (расходометрия, теплоконтроль, теплоучет и пр. ). Продукция как собственного производства, так и партнеров – ведущих заводов – производителей КИПиА. Кратчайшие сроки изготовления и поставки (многое имеется в наличии на складе), доставка и отгрузка по всей территории России.

Цена комплектов КТПТР, КТСП от 1690р.+ндс
Базовые модификации имеются в наличии на складе в Москве.

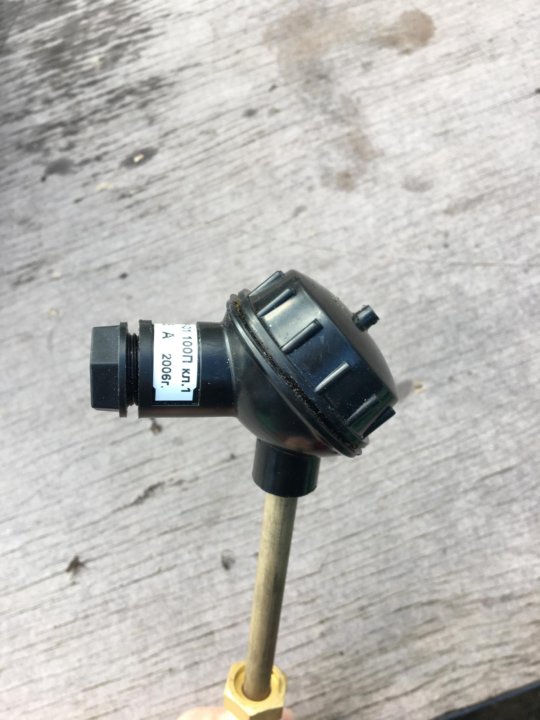

Комплекты термопреобразователей (термометров) сопротивления КТПТР-01…08 предназначены для измерения температуры и разности температур в составе теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых сетях промышленных предприятий и теплоснабжающих организаций.

Комплекты термопреобразователей (термометров) сопротивления КТСП-005 предназначены для измерения температуры и разности температур при коммерческом учете тепла. Работают в составе теплосчетчиков.
Комплект состоит из двух термопреобразователей сопротивления ТС-035.

Технические характеристики комплектов термопреобразователей (термометров) сопрпотивления

Номинальная статическая характеристика (НСХ):
100П, 500П (для КТПТР-01…08)
100П (для КТСП-005)
Классы допуска: А; В

Рабочий диапазон измеряемых температур:
с НСХ 100П, 500П (платиновые):
–  КТПТР-01, КТПТР-03 (0…+180C)
–  КТПТР-04, КТПТР-05 (0…+200C)
–  КТПТР-06, КТПТР-07, КТПТР-08 (-50…+180C)
с НСХ 100П (платиновые): КТСП-005 (0…+160C)

Защищенность от воздействия пыли и воды по ГОСТ 14254-
IP54 (КТСП-005, КТПТР-07, КТПТР-08)
IP65 (КТПТР-01, КТПТР-03, КТПТР-04, КТПТР-05, КТПТР-06)

Материал защитной арматуры – 12X18h20T (сталь).
Устойчивость к механическим воздействиям по ГОСТ 12997 –N3.

Примечание: для КТПТР-01, КТПТР-03 – рекомендуемый измерительный ток для 100П, Pt100 – 1,0 мА ; ,2 мА для 500П, Pt500 и 0,1 мА для Pt1000.
                      для КТПТР-04, КТПТР-05 – рекомендуемый измерительный ток для 100П – 1,0 мА; для 500П – 0,2 мА.
По согласованию с заказчиком термопреобразователи могут комплектоваться защитными гильзами.
Комплект термопреобразователей работоспособен при температуре окружающей среды от  -50 до +60 °С.
                    для КТПТР-06, КТПТР-07, КТПТР-08- Комплект термопреобразователей работоспособен при температуре окружающей среды от минус 50 до плюс 60°С.
Рекомендуемый измерительный ток для 100П, Pt100 – 1,0 мА; для 500П, Pt500 – 0,2 мА.
Длина кабеля может быть изменена по согласованию с заказчиком.
По согласованию с заказчиком термопреобразователи могут комплектоваться защитными гильзами.

Схема соединений внутренних проводников термопреобразователей (термометров) сопрпотивления
