Ленточная пила своими руками в домашних условиях: Как сделать ленточную пилу своими руками в домашних условиях: конструкция, чертежи, сборка

alexxlab | 11.10.1995 | 0 | Разное

Содержание

Как сделать ленточную пилу своими руками

05Дек

Содержание статьи

  1. Устройство и принцип работы
  2. Сферы применения в зависимости от конструкции агрегата
  3. Преимущества и недостатки самодельного ленточного станка
  4. Какое полотно следует выбрать
  5. Разновидности оборудования
  6. Какие материалы нужны для изготовления
  7. Необходимый инструмент
  8. Инструкция, как сделать ленточную пилу
  9. Завершающая отделка
  10. Особенности настройки аппарата
  11. Заточка пилы
  12. Возможные проблемы
  13. Правила эксплуатации аппарата

Ленточнопильный станок помогает в строительстве, поэтому многие мужчины, живущие в частном доме, хотят сделать ленточную пилу по металлу своими руками в домашних условиях. Это несложно устроить, в статье мы дадим несколько советов, которые помогут в проектировании и изготовлении агрегата.

Устройство и принцип работы

Режущее полотно с зубчатой металлической лентой устанавливается на двух шкивах. Они вращаются, приводя в движение весь механизм. Так можно производить распиловку древесину и других материалов с большей или меньшей прочностью, естественного и синтетического происхождения. Можно создать оборудование, на котором при необходимости возможно менять насадки, пилы, чтобы адаптировать его под задачу. В магазинах вы найдете дорогостоящие изделия, сэкономить можно, если самому изготовить станок. Основным элементом является режущее полотно, его нужно будет выбрать и купить заранее, а затем производить катушки, ширина которых должна соответствовать ленточнопильному инструменту.

Сферы применения в зависимости от конструкции агрегата

Основная цель установки — распиловка. Распиливать можно большой материал на более мелкие детали, при этом учитываются размеры оборудования — столешницы, ленты, зубьев и мощности двигателя, скорости работы. Пилорамы нашли свое применение как на крупных производствах (лесопилки, мастерские по дереву, металлообрабатывающие заводы), так и в частном хозяйстве — для строительства или домашнего мастерства. Область применения очень широкая, из-за простоты конструкции, невысокой стоимости и высокой производительности их устанавливают повсеместно. Сфера работы в основном зависит от следующих конструктивных особенностей:

  • мощность двигателя;
  • скорость вращения шкивов;
  • ширина распилочного инструмента;
  • острота и диаметр зубцов, шаг между ними, их наклон и форма.

Можно менять эти параметры и режимы, чтобы делать назначение агрегата разносторонним.

Преимущества и недостатки самодельного ленточного станка

Он будет иметь большое количество достоинств, но только при условии, что все производство будет соответствовать технике безопасности, а расчеты полностью верны. Поэтому нужно использовать для чертежей профессиональное компьютерное оборудование. Тогда каждый агрегат будет иметь плюсы:

  • Большая степень производительности — можно работать несколько часов, но рекомендуется делать паузы каждые 60 минут.
  • Невысокая отдача тепла в атмосферу, в помещении не становится быстро жарко, но все равно нужно хорошее проветривание.
  • Высокая скорость распиловки.
  • Можно производить распил с точностью, создавать разрезы как вдоль, так и поперек волокон (в случае с деревом) или швов (на металлических сплавах).
  • Используя тонкие пилки и небольшую скорость, если снять направляющие, можно делать художественную модель, а не только линейные движения.
  • Невысокая себестоимость, многие детали (основу, столешницу, двигатель) можно найти из вторично используемых материалов, а комплектующие (режущее полотно, крепежи и пр.) стоят совсем недорого.
  • Пропил небольшой, узкий, поэтому остается мало стружек (деревянных, металлических, пластиковых), которые можно пустить на вторичное использование.

Но при всех достоинствах, ленточный станок своими руками имеет ряд недостатков:

  • В мастерской будет постоянный шум, лучше работать в берушах, а также предпочтительно делать рабочее место вдали от жилого помещения.
  • Сильные вибрации негативно влияют на износостойкость режущего полотна, небольшой показатель у устройств с ЧПУ, но управление невозможно сделать самостоятельно, такое оборудование обычно стоит на заводах.
  • Большие размеры — нельзя расположить пилораму дома или на небольшом участке, нужно дополнительное место для заготовок.

В остальном — агрегат имеет массу положительных сторон.

Какое полотно следует выбрать

Это зависит от того, что вы планируете разрезать. Рассмотрим варианты:

  • Биметаллическое, создается из высокопрочного сплава, поэтому подходит для распиловки даже очень прочных материалов. Не растягивается, не рвется, не ржавеет и долго не затупляется.
  • Алмазное. Естественное абразиво очень крепкое, поэтому с помощью него разрезают мрамор, ценные камни, а также гранит и кварц. При этом срез получается ровным, без надрывов и сколов.
  • Твердосплавные — можно производить распил чугуна и титана, а также других заготовок, которые наиболее сложно поддаются обработке.
  • Из инструментальной стали — недорогие, классические ленты, которые в большинстве случаях устанавливаются на ленточнопильные станки по металлу и дереву своими руками.

Разновидности оборудования

Классификация происходит по типу полотна и зубцов, которое устанавливается на станину. Устройство может быть со следующей оснасткой:

  • Беззубые. Зубцы все же есть, но они настолько небольшие, что фактически не видны. Зато они производят большое трение, дополнительно нагревают обрабатываемое вещество (обычно это металлические плашки или листы), за счет чего происходит разрез.
  • Зубчатые. Самые классические модели, оснащенные непрерывным рядом зубьев различного диаметра и наклона, с разным шагом. Они подходят для работы с деревом или пластмассой, иными синтетическими материалами.
  • Электроискровые. Очень прочные, износостойкие и дорогостоящие. Они ставятся в промышленных цехах, где нужно обрабатывать большое количество деревянного массива по ширине, например, объемные цельные бревна. Древесина не лопается, а разрезается ровными пластами — слэбами.

Какие материалы нужны для изготовления

Фактически все можно найти среди подручных средств, но ряд закупок все же предстоит сделать, а вторую половину — подготовить, предварительно обработать. Вам понадобится:

  • Деревянные щиты для основы и столешницы, шкивов. Вы можете сами выбрать, какие плоскости будете использовать – более или менее тонкие, это зависит от того, какую массу имеют заготовки. При этом ДСП, МДФ необходимо склеивать для большей прочности. Делать это нужно не вдоль волокон, а поперек них, чтобы не началось расслоение. Дополнительно можно скрепить их скрепами.
  • Режущее полотно, лучше его приобрести, но можно и создать (вырезать) из листовой стали. Но при этом нужно учитывать, что необходимо добиться высокой точности и обработки края.
  • Швеллер и стальной прут. С их помощью будет производиться натяжение вращающихся осей, они крепятся в основании.
  • Резиновые велосипедные камеры (или иная прочная резина), он накладывается на торцевую часть шкивов для закрепления ленты.
  • Ремень для вращения круглых дисков.
  • Клей по дереву.
  • Крепежи разной масти.
  • Провода и двигатель в зависимости от того, какая мощность требуется.

Необходимый инструмент

Вам понадобятся:

  • болгарка;
  • шуруповерт;
  • шлифовальный станок;
  • расходные материалы – крепежи, клей, изолента;
  • отвертки, ножи и прочие ручные приспособления.

Этот список может быть полнее, если большинство деталей будут производиться своими руками.

Инструкция, как сделать ленточную пилу

Вам нужно будет пройти несколько шагов:

  • Составить чертежи с помощью компьютерной программы или скачать их в интернете. Определитесь с размерами установки, расчистите место для нее.
  • Из фанеры или иного материала сложите шкивы. Их нужно отшлифовать и оклеить с торцовой стороны резиной.
  • Используйте металлические швеллеры, чтобы создать ось, или применяйте прочную породу дерева.
  • В обе стороны основания нужно вставить втулки, которые будут держать уже сделанные диски из пункта №2. Настройте их, чтобы они стояли ровно не отклоняясь.
  • Можно использовать демпфер, чтобы погасить лишние колебания и вибрацию.

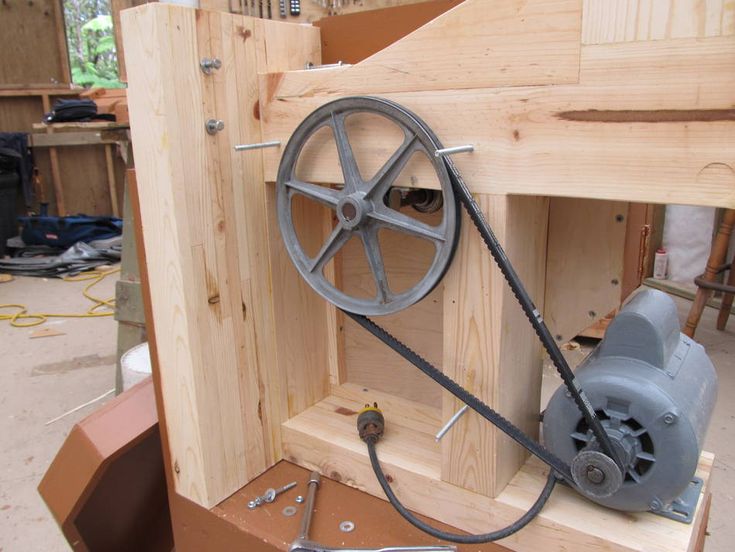

  • Установите двигатель (внизу, под столешницей) и соедините его с вращающимися деталями.
  • Стол можно собрать из ДСП и покрыть его изолирующим материалом сверху. Он должен прочно стоять на ножке и быть рассчитан на большую массу, особенно если будет обрабатываться металл.

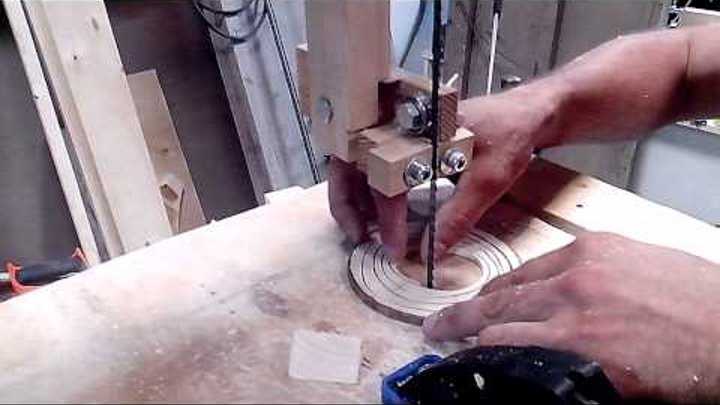

  • При желании прямого продольного надреза следует установить направляющие.

Покажем вам чертеж-схему с размерами и расчетами ленточной пилы, которую можно сделать своими руками в домашних условиях.

Завершающая отделка

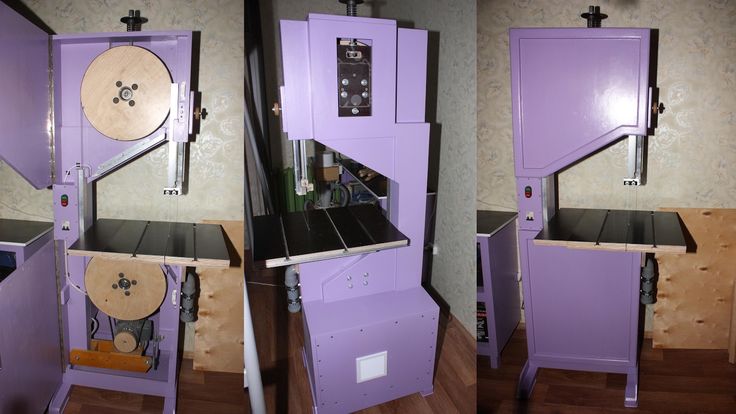

На верхнем шкиве сделайте кожух, который обезопасит работу с оборудованием и предотвратит соскальзывание пильного полотна. Покрытие также нужно соорудить над двигателем и всей электрики, это способствует защите от механических повреждений и засоров опилками, пылью. Если вы планируете работать с большим объемом и переживаете, что электродвигатель может не справиться с поставленной задачей, поставьте систему защитного отключения – УЗО. Отшлифуйте все детали и скройте острые углы.

Особенности настройки аппарата

Основное правило – лента всегда должна находиться параллельно основанию. Отклонение может привести к кривой распиловке и снятию полотна со шкивов. Натяните его максимально, чтобы не было провисания цепи. Перед началом работы сделайте тестовый запуск и пробный разрез на тонком материале невысокой прочности.

Заточка пилы

При покупке полотна обратите внимание на то, насколько ровный край – каждый зубчик должен быть аналогичным предыдущему, на том же расстоянии. Спросите у продавца – можно ли инструмент повторно заточить, если да, то при подозрениях на плохую остроту, проведите процедуру сами или пригласите специалиста.

Возможные проблемы

Первая трудность – это наличие необходимой аппаратуры для изготовления составляющих деталей, особенно если основная часть будет делаться из металла, тогда будет нужен навык работы со сваркой. Вторая сложность – чертежи и расчеты. Обязательно учтите массивность установки, ее параметры, а также то, какой объем предстоит обработать.

Правила эксплуатации аппарата

  • Выбирайте зубья по технологии: чем больше заготовка, тем шире шаг.
  • Вы можете постоянно менять полотно или использовать универсальные модели.
  • Пространство, где будет расположено устройство, должно обладать вентиляцией и подведением электропитания.
  • Каждый раз проверяйте натяжение ленты.
  • Делайте интервалы каждые два часа работы, чтобы не допустить перегрева.
  • Смазывайте периодически вращающиеся части.

Мы рассказали особенности изготовления вертикального ленточнопильного станка и рассмотрели подробные четрежи самоделок, которые можно сделать самому. Если требуется дополнительная консультация от профессионалов – обращайтесь в компанию «Рокта», мы реализуем ленточнопильные устройства и готовы оказать помощь в подборе оборудования, свяжитесь с нами по контактному телефону. В качестве завершения статьи посмотрим видео о том, как создать самодельную настольную ленточную пилу по металлу своими руками:

способы и методы создания пилы

Пила – это сборочный инструмент, который используют для резки дерева, различных металлов и других материалов, подвергающихся воздействию.

Ленточные пилы используют в ремонтных работах для раскройки, выкройки и резки различных материалов.

Как сделать ленточную пилу в домашних условиях?

Ленточная пила своими руками дома- как сделать пилораму

Для начала нужно проанализировать какой материал будут подвергать воздействию пилой, а также качество инструмента, который будет использован в строительстве. В самом начале стоит проверить остроту пилы, её положение в руке и скольжение по материалу.

Ленточная пила своими руками

Для того чтобы изготовить ленточную пилу в домашних условиях, нужно выделить все типы ленточных пил:

  • металлическая пила
  • деревянная пила
  • мини деревянная пила

Металлическая пила изготовлена на основе сплавов различных металлов, наиболее распространенными из них считают сталь, чугун, медь и алюминий с оловом. Для того, чтобы выбрать материал, используют правила:

  • Материалы должны быть прочными для строительных работ, а также они должны обрабатываться разными методами , необходимыми для создания разных форм. (Для этого используют газовую или электрическую сварку для резки, сгибания и других действий).
  • Материал и соединяющие его швы обязательно должны быть прочными и устойчивы к действию коррозии.
  • Обязательным является использование недорогих и недефицитных материалов.

Теперь нужно рассмотреть металлы для создания ленточных пил и её типов. Стальные инструменты принято разделять на две категории:

  • конструкционные стали, используемые в общем строительстве
  • специальные стали, обладающими особыми свойствами, такими как: кислотоупорные свойства, жароустойчивые свойства

Универсальных сталей не существует. Сталь может быть устойчива к коррозии, но не устойчивой к действию других факторов.

Кроме того:

  • Чугун используют при отливе крупных или мелких деталей. Из чугуна можно отлить металлическое основание ленточной пилы, с последующей заточкой зубьев, а также вырезка зубьев.
  • Медь и её сплавы используют в строительстве и ремонте, потому что она обладает высокой коррозионной устойчивостью.
  • Алюминий выпускается в виде листов, которые легко изменить в ленточную пилу и наточить в нижней части зубцы. Но главным недостатком алюминиевых листов является невысокая прочность при резке твердого дерева или легкого металла.
  • Олово используют, так как оно устойчиво к органическим кислотам. Его больше применяют как покрытие стали или чугуна, против кислот.

Как выше описана металлическая разнообразность ленточных пил, можно сделать небольшой вывод о производстве её в домашних условиях. Целесообразно использовать более прочные металлические пилы, чтобы не сломать при резке твердых материалов. Алюминиевые ленточные пилы можно применять при резке стекла, но осторожно!

Чтобы сделать ленточную пилу своими руками, нужно приобрести лист алюминия (например), обрезать по нужной длине и сваркой в нижней части сделать зубцы, с определенным шагом, например 5 сантиметров, и прорезать на одинаковом расстоянии. Это один из способов изготовления обычной ленточной пилы в домашних условиях.

Мини пилорамы из алюминия применяют для раскройки поперечного, продольного и кругового сечения.

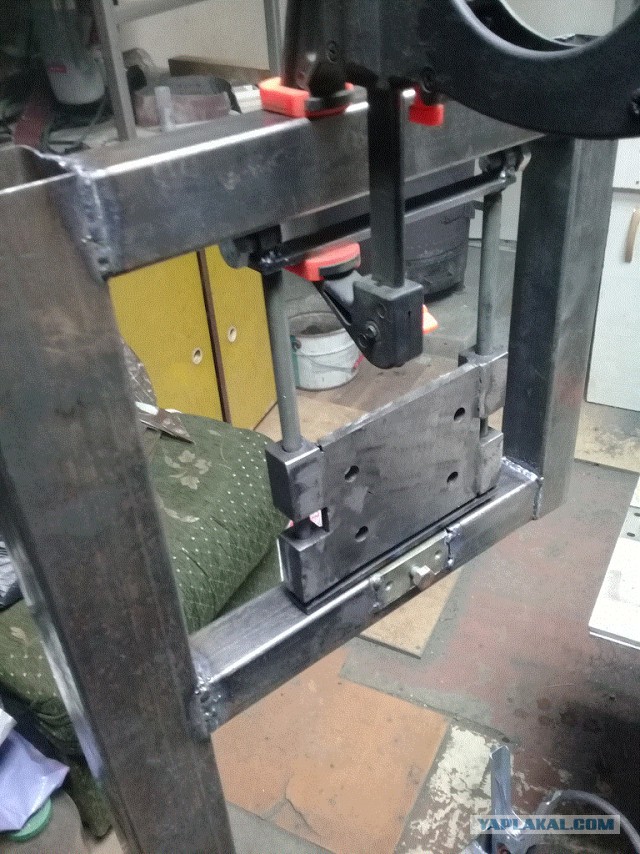

Изготовление пильной рамы

Чтобы изготовить основу, то есть раму для будущей пилы, необходимо сделать чертеж на листе металла, в котором будет показан отступ последующего зубца от предыдущего. Чтобы зубцы получились ровными, нужно изгибать каждую часть расстояния зубца в сторону последующего зубца.

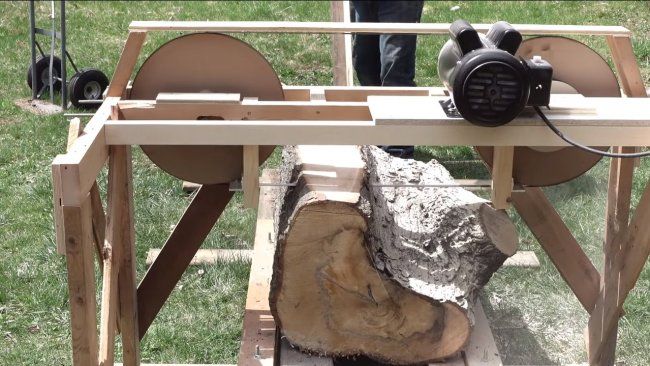

Домашняя пилорама из старого мотоцикла

Таким образом, останется лишь прорезать более прочными металлическими ножами эти отверстия, и получатся ровные зубья. Таким способом можно изготовить ленточную и мини ленточную пилу своими руками дома.

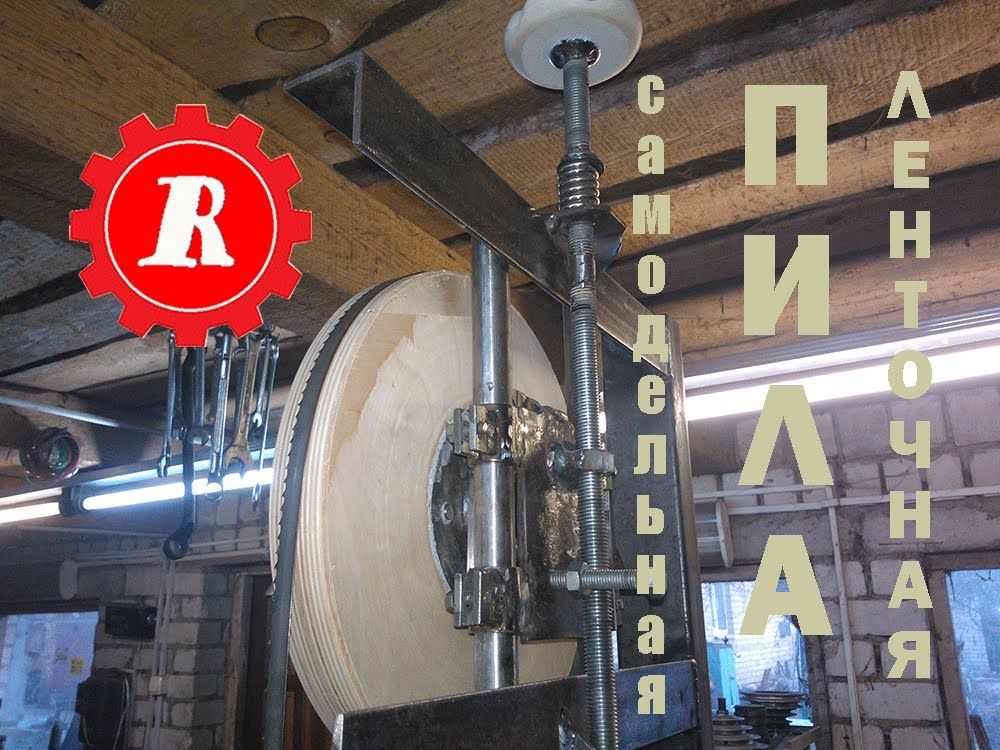

Верхний шкив и блоки

Для начала надо разобраться, что представляет собой шкив? Шкив – это колесо, который перетянут ремнем по кругу. Именно такое действие обеспечивает движение только ремню, а не шкиву.

Главной задачей является собрать «машину» для изготовления ленточной пилы своими руками, соорудить верхние и нижние шкивы с блоками и ремнями. Блок – это рама, которая будет держать колеса, или шкивы. Следует учесть тот факт, чтобы блок мог свободно и без помех вращаться и помогать двигаться шкивам.

Для этого следует провести:

  • сначала чертеж и понять суть работы машины
  • затем нужно присоединить колеса, которые могут быть из дерева, или из металла
  • потом в шкивах проделывают отверстия, на которые будет насаживаться блок вместе с рамой

Производство колес или шкивов

Шкивы бывают разного типа, для одного действия или для многих действий одновременно. Чаще всего их рекомендуют изготавливать из чугуна или стали, но в современное время можно встретить деревянные, и даже пластмассовые.

Если вариант только в домашних условиях, то используют различные электрические машины по рубке и резке средних деталей из металла.

Стол для распила

Место проведения распилочных работ должно быть в несколько раз больше самой ленточной пилы, потому что детали для распила могут быть больше инструмента. Для этого необходимо заранее найти помещение, в котором будут проводиться работы, и установить устройство вместе с пилой на одном уровне. При этом сами шкивы должны немного выходить за пределы стола. Стол должен быть обработан от вредителей, загрязнений и различных веществ.

Стол не должен мешать работающему человеку во время распила своими габаритами. Чаще всего его изготавливают из сосны или дуба, но нередко могут использовать бук и другие виды дерева, которые обладают высокой прочностью. Следует использовать дерево, которое будет противостоять вредителям, кислотам и высоким нагрузкам от распилочных работ.

Настройка ленточной пилы

Чтобы настроить самодельную ленточную пилу, следует провести несколько холостых ходов на ненужном материале, чтобы убедиться в правильности работы машины в домашних условиях.

Настройка самодельной ленточной пилы

Необходимо натянуть ремни на шкивы так, чтобы они находились в плотном и натянутом состоянии. Убедитесь в правильности насаждения блока и шкива по поверхности стола. Проверьте, не шатается ли стол и не сломается при больших нагрузках на него.

Соблюдая все технические требования, можно быть уверенным в правильности работы ленточной пилы своими руками в домашних условиях.

Полотна для ленточных и других пил

Пильное полотно представляет собой основу для самодельной пилы. Такие полотна чаще всего заказывают в специальных заводах по производству металлических полотен для различных действий.

Дешевле всего используют алюминиевые полотна, но они обладают меньшей плотностью и устойчивостью. Но, если добавить в алюминий какого-нибудь вспомогательного вещества, то можно получить более устойчивый сплав. Это нужно обращаться к производителю.

Лучше всего использовать сплавы алюминия с цинком или железом, так как их коррозия не ядовита.

Ленточная пила своими руками — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


Ленточная пила своими руками | Строительный портал

С помощью ленточной пилы удается распилить разного рода материалы, имеющие внушительные объемы. Стоимость данного инструмента очень высокая, поэтому гораздо проще изготовить его самостоятельно. Об особенностях и этапах изготовления самодельной ленточной пилы, рассмотрим далее.

Оглавление:

  1. Устройство ленточной пилы и принцип ее работы
  2. Как сделать ленточную пилу своими руками

Устройство ленточной пилы и принцип ее работы

Ленточной пилой называют устройство, состоящее из полотна и расположенном на нем режущего зубчатого механизма, установленного на поверхности шкивы. В процессе вращения данного элемента пилы, происходит распиливание больших по диаметру бревен или металлических изделий, в зависимости от функционального назначения инструмента.

На ленточную пилу цена довольно высокая, поэтому ее самостоятельное изготовление обойдется в несколько раз дешевле. Перед началом работы, рекомендуем ознакомиться с устройством и принципом работы данного инструмента.

В зависимости от зубьев, установленных на пиле, она бывает двух видов. Первый вариант – узкая пила, зубья режущего механизма которой составляют не более 5-ти см. Широкие пилы подразумевают использование механизмов с зубьями более 8-ми см.

Кроме того, качество и скорость работы ленточной пилы также зависит от формы зубьев, расположенных на режущем механизме. Максимальная высота зубьев составляет двадцать процентов от ширины рабочей площадки. В противном случае, полотно не выдержит нагрузку и попросту сломается.

Кроме того, от правильности расположения зубьев и интервала между ними и рабочей площадкой зависит скорость и качество работы пилы. При недостаточном интервале, опилки начнут скапливаться между пилой и приведут к ее поломке. Поэтому, минимальная ширина полотна на ленточной пиле составляет двадцать пять сантиметров, а минимальный размер зубьев составляет пять сантиметров.

Широкие пилы отличаются большей производительностью. Кроме того, в их использовании практически отсутствует проблема забивания опилок между брусом и рабочей поверхностью. Они не склонны к поломке или появлению на поверхности режущих механизмов трещин.

Для того, чтобы пила не заклинивала в процессе работы следует провести работу по разводу зубьев. При этом, первый зуб располагается с уклоном влево, второй – направо, а третий – прямо. Данный порядок повторяется постоянно. Таким образом, первый и второй зубья выполняют функцию пропила, а третий, занимается очищением поверхности от опилок.В данном случае, каждый из зубьев помогает очиститься от трети опилок. Однако, производительность работы данных инструментов, несколько ниже, так как каждый третий зуб, не участвует в процессе пиления. По сравнению с пилами у которых имеются высокие зубья, где каждый из них работает по назначению, а опилки убираются без участия зубьев.

В производстве ленточных пил используют некоторые хитрости, с помощью которых удается добиться высокой производительности пил. Для увеличения качества работы пилы с низкими зубьями, увеличивается ширина рабочего полотна. В таком случае, удается поднять зубья на большую высоту. Зубья подвергаются особой заточке, после которой производительность их работы составляет сто процентов. Опилки выносятся автоматически, а зубья не нуждаются в дополнительной разводке.

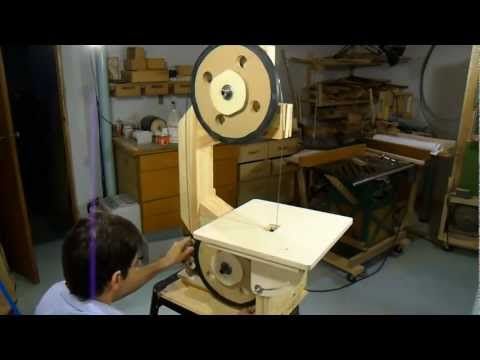

Как сделать ленточную пилу своими руками

Процесс изготовления ленточной пилы зависит от многих факторов, таких как двигатель устройства, его размеры, пильные ленты и дополнительные заготовки. Для работы прежде всего потребуется наличие асинхронного двигателя, его можно приобрести на рынке. Данный вариант пилы, инструкция по изготовлению которой представлена ниже, изготовлен практически из дерева и отличается такими характеристиками:

  • высота 120 см, ширина и глубина по 90 см;
  • диаметр колес составляет 40 см;
  • ширина и глубина рабочего места – 51х47;
  • стол способен наклоняться под углом в 45 градусов;
  • общий вес – около 50-ти кг;
  • заготовки максимальной толщиной в 26 см;
  • длина полотна – 2,66 м.

Перед началом работы следует изготовить чертежи ленточной пилы. Главным и очень важным элементом данного инструмента является рабочая поверхность, изготовить которую следует в первую очередь.

Для ее изготовления было использовано дерево, сосновка, толщиной в 2 см. Учтите, что использование фанеры, ДСП, мебельного щита или МДФ для изготовления данного элемента пилы – недопустимо.

Форма рамы напоминает буку С, в верхней ее части располагается механизм, на котором натянуто колесо, а на нижней части зафиксированы две ноги, соединяющие ее с основанием. В составе рамы присутствуют шесть прослоек и накладок. Для того, чтобы увеличить ее жесткость используют также и диагональные детали. Все элементы поддаются склеиванию поэтапно. При этом, тщательно проверяется жесткость их фиксации и перпендикулярность расположения. Рама обустраивается без основания, оно монтируется позже, по завершению работ над пилой. После изготовления рамы, она шлифуется и покрывается лаком или краской.

Процесс изготовления рамы из дерева состоит в следующем:

  • для того, чтобы определить форму элемента следует соединить между собой материалы для первого слоя;
  • в процессе склеивания последующих слоев, нехватку струбцин компенсируют с помощью саморезов;
  • на готовую раму устанавливают направляющие, на них будет фиксироваться рабочее колесо;
  • для вставок под колесо следует обустроить специальные пазы;
  • далее обустраивается механизм, отвечающий за натяжения полотен;
  • для того, чтобы склеить колесо используются три фанерных круга;
  • растачивание шкива двигателя осуществляется до его монтажа.

Дальнейшие работы по изготовлению ленточной пилы своими руками связаны с обустройством блока крепления для верхнего колеса. Данный элемент располагается вертикально и обеспечивает натяжение между собой полотен. Для формирования направляющего паза используется дубовый профиль. Блоком называют прямоугольную раму, во внутрь которой устанавливаются подвижные держатели и верхнее колесо. Для изготовления рамы используется именно дуб, из-за его прочности. Для того, чтобы дополнительно усилить угловые соединения применяют вставки. Посл склеивания рамы, внутри нее пропиливаются пазы.

Рама двигается по пазам плавно и легко. В верхней ее части монтируется специальный элемент в виде болта, который и отвечает за транспортировку рамы по полотну и за ее натяжение. В виде держателя используется брусок, имеющий определенное отверстие, на его поверхности устанавливается винт, который регулирует наклон колес. Фиксация держателя на поверхности рамы осуществляется с помощью саморезов, а дополнительные лифты помогают сделать его подвижным. Под винтом производится монтаж стальной подкладки, обеспечивающей его жесткость.

Для фиксации вала на поверхности держателя используется саморез. С помощью трех пластин, выполненных из дуба, удается добиться пружинящего эффекта на полотне.

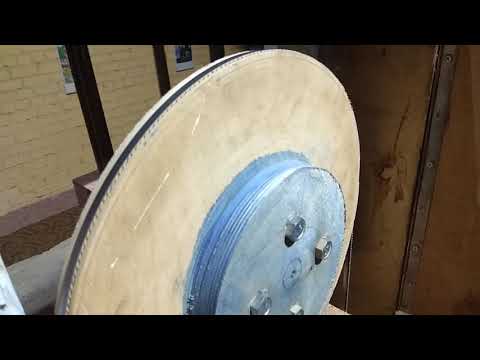

Следующий не менее важный этап предполагает работу над колесами ленточной пилы ручной. Диаметр колес составляет около 40 см. Для их изготовления используется МДФ или фанера. Толщина колес составляет около трех сантиметров. Например, используя фанеру, следует изготовить три круга, которые в дальнейшем склеиваются между собой.

Особое внимание уделите центральной части колеса, для вырезания под нее заготовок используйте фрезерную машинку. В центральной части колеса просверливается отверстие, диаметром около 0,6 мм. При этом, во внутрь его устанавливается фрезерный циркуль. В дальнейшем по данному отверстию совмещаются между собой остальные заготовки.

Припуски при вырезании кругов составляют до одного миллиметра. При отсутствии опыта работы со слесарским инструментом, закажите подшипники и валы под них у специалистов или изготовьте их сами, если у вас имеется необходимое оборудование.

Одна сторона детали отличается наличием ограничителя, а вторая – внутренней резьбы. Для того, чтобы изготовить фланцы используется фанера. В каждом из четырех колес просверливается по одному отверстию под шканты, диаметр отверстия составляет 0,06 см. Основными составляющими фланцев выступают внешняя его часть, толщина которой составляет 1,5 см, подшипник и внутренняя часть, толщиной около одного сантиметра. Диаметр колеса немного больше диаметра вала.

Очень важным этапом является процесс сверления отверстий под подшипники, их диаметр составляет 5,2 см. Для работы потребуется наличие кольцевой пилы, а для прессовки подшипников во внутрь отверстия используйте киянку.

Перед фиксацией фланцев на поверхности колеса устанавливается держатель на нижнем валу. Он имеет форму деревянного бруска, фиксируемого на нижней части рамы. В каждом из колес просверливаются технологические отверстия, во внутрь которых устанавливают струбцины. После завершения работы над колесом, оно фиксируется на валу. Убедитесь в отсутствии биения колеса при его вращении. Для того, чтобы подогнать колесо и сформировать нужный профиль, следует произвести соединение колеса и двигателя.

Для этих целей рекомендуется использование временного фанерного шкива, устанавливаемого на колесе с помощью саморезов. Для выточки двигательного шкива, можно использовать непосредственно двигатель, который в дальнейшем соединяется с временным шкивом с помощью ремня.

Колесо должно быть четко зафиксировано, а в качестве упорного механизма используется деревянный брус. Для того, чтобы избежать соскальзывания ленты с поверхности колеса, ему придается бочкообразная форма. При этом, на каждой из сторон располагается скос примерно на пять градусов.

Инструкция ленточная пила своими руками:

1. После изготовления всех деталей фланцы устанавливаются на колесо, их фиксация осуществляется клеем.

2. Блок крепления на нижнем валу является также и удерживающих механизмом.

3. Кромка колеса не должна быть ровной, а сточенной на 4-7 градусов. Далее следует процесс монтажа всех направляющих и подшипников. На колесо устанавливается камера из резины.

4. Рабочий стол устанавливается в одной плоскости с наклонным механизмом.

После изготовления двух колес, на одно монтируется шкив штатного приводного типа. Его размер и толщина зависит от используемого ремня.

Далее следует процесс балансировки колес. Для этих целей потребуется наличие подшипников, которые станут опорными механизмами для пильных полотен. После фиксации горизонтальной временной оси устанавливается колесо и проверяется уровень его вращения. С помощью специального сверла проделываются углубления, в нижней части колеса снаружи, таким образом, колесо будет вращаться только в определенном положении. Настройка колес завершена, они покрываются с помощью лака.

Для того, чтобы защитить поверхность колес от разрушения вследствие трения и давления, на их поверхность можно надеть резину, например, от детского велосипеда. Кроме того, уровень шума, издаваемый пилой во время работы будет значительно ниже.

Далее следует фиксация колес на поверхности рамы. Вначале устанавливается колесо, расположенное сверху. На поверхность вала надевается шайба, в основе которой лежит фторопласт. Для фиксации колеса используется болт и толстая шайба, вкручиваемая в торцевую часть вала. С помощью регулировочного болта, колесо устанавливается в параллельном раме положении.

Для фиксации блока нижнего колеса используйте струбцины и установите колесо, расположенное снизу. Линейка поможет расположить колеса в одинаковой плоскости. После этого, следует фиксация блока, на нижнем валу. Проверьте как вращаются колеса вручную, еще раз проверьте их фиксацию, а затем запустите двигатель. Лента должна располагаться посередине колеса, движения должны быть плавными и симметричными.

Если присутствует вибрация и дополнительные звуки, следует выключить пилу и проверить параллельность установки колес.

Далее следует на пильное полотно установить направляющие. Для их изготовления лучше всего использовать дерево. Кроме того, следует изготовить защитную систему в виде прямоугольной трубы из дюралюминия. Для фиксации защиты на шине используйте саморезы. При выставлении шины соблюдайте точность, так как наличие перекосов – недопустимо. Шина фиксируется на поверхности рамы с помощью пазовых соединений. При проведении разметки полотно должно быть плотно натянуто. Далее следует фиксация шины.

Дальнейшие действия подразумевают изготовление рабочей поверхности для ленточной пилы, Для этих целей можно использовать ДСП со вставками из МДФ. Кроме того, под пилу должна быть изготовлена тумба, размеры которой зависят от размеров самого инструмента.

Установка электрических элементов, позволяющих обеспечить работоспособность механизма производится в конце. Возможен также вариант монтажа подсветки рабочей зоны, для этих целей потребуется наличие светильника. Для того, чтобы обеспечить параллельность упора пилы, использовался эксцентрик.

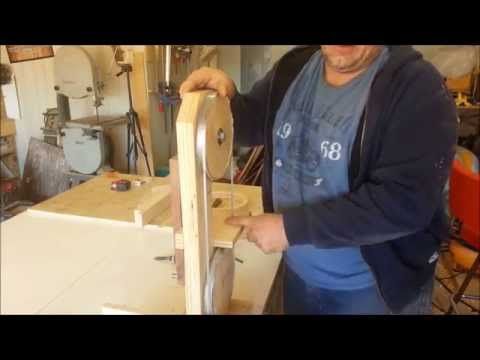

Ленточная пила видео:

Ленточная пила по дереву своими руками: чертежи, схемы, советы


У обитателей собственных домов, предпочитающих в хозяйстве всё делать собственноручно, часто возникает потребность распиливать деревянные заготовки. Покупать для этих целей готовый аппарат довольно накладно. Изготовить ленточную пилу по дереву своими руками — не самая простая задача, но для трудолюбивого человека вполне выполнимая. Основная мотивация – экономия денежных средств, так как для создания конструктивных элементов может использоваться старая разобранная мебель и прочий подручный материал.

Конструкция и область применения ленточной пилы

Ленточная пила, собранная по предоставляемой технологии, может применяться как в домашних условиях, так и для промышленных целей, например, на частной пилораме или небольшом деревообрабатывающем предприятии.

В зависимости от специфики применения, конструкция ленточного аппарата может несколько видоизменяться, но основные элементы всегда одни и те же:

Конструкция ленточной пилы

  • Устойчивая рама – преимущественно деревянная, так как для её изготовления не нужна сварка, что значительно облегчает процесс сборки.
  • Электродвигатель – обеспечивает функционирование аппарата (для домашней ленточной пилы подойдёт дрель, присоединённая к валу шкива).
  • Шкивы – вращающиеся механизмы, которые устанавливаются на раму аппарата, обеспечивают крепление и движение пильного полотна.
  • Режущая лента – острое пильное полотно, движущееся быстро и распиливающее деревянную заготовку (есть виды для металла и полипропилена).
  • Остальные конструктивные элементы – ремни, столешница, направляющие, защитный кожух, контейнер для сбора опилок и другие.

Основные преимущества ленточной пилы по дереву

По сравнению с другими видами распилочных аппаратов, ленточная пила по дереву имеет ряд существенных преимуществ:

Работа ленточной пилы

  • Высокая производительность и малая теплоотдача.
  • Высокая скорость, точность и качество распила.
  • Отличная маневренность, позволяющая выпиливать не только прямые, но и фигурные заготовки.
  • Безопасность – использование ленточного распилочного аппарата намного безопаснее его дисковой или цепной разновидности.

У самодельной ленточной пилы главное преимущество – дешевизна изготовления и использования.

Процесс изготовления ленточной пилы по дереву своими руками

Изготовление ленточных пил своими руками – процесс ответственный и трудоёмкий, но экономия денежных средств, доступность и качество выполняемых работ это компенсируют.

Требования к раме и подготовка

Чертеж самодельной ленточной пилы

Для изготовления несущей рамы следует выбрать толстую балку из твёрдых пород дерева (отлично подойдёт клён). Это необходимо для того, чтобы конструкция аппарата выдержала будущие нагрузки и не вибрировала при проведении распилочных работ.

Первоначально нужно разработать чертёж будущей ленточной пилы. Он может быть схематический или подробный, с указанием размеров каждого элемента аппарата. Высота каркаса напрямую зависит от размеров помещения и особенностей планируемого использования. Необходимо продумать высоту расположения стола, его размерные характеристики, диаметр шкивов и длину несущей балки. После проведения всех расчётов, из подручного материала изготавливаются отдельные элементы.

Монтаж рамы

Рама ленточной пилы представляет собой С-образную основу, состоящую из несущей балки и двух закреплённых на ней опор для шкивов, для изготовления которых может использоваться толстая многослойная фанера. Опоры должны устанавливаться друг от друга на достаточном расстоянии, учитывающем специфику и размеры планируемых для распила на аппарате материалов.

Профиль зуба и его обозначение

Сборка стола

Размеры и высота рабочего стола подбираются индивидуально для каждого мастера. Важное требование – под столом должны помещаться два шкива (ведомый и ведущий), электродвигатель и ящик для стружки. Часто рабочее место выполняют в виде закрытой тумбы, помещающей в себя все описанные детали. В столешнице обязательно должна иметься прорезь для режущей ленты.

Установка шкивов

Диаметр шкивов может быть любой, но он должен соответствовать размерам всего аппарата. Для работы с широкими полотнами следует выбирать колёса с большим диаметром и толщиной. Торцы ведомых колёс должны быть выпуклыми, что обеспечивает самоцентрирование режущего полотна, а ведущего (шкив ременного привода) – с углублением, гарантирующим надёжное крепление ремней.

Способ установки направляющих ленточной пилы

На торцы колёс для защиты дерева необходимо натянуть велосипедные камеры либо можно обернуть их в несколько слоёв изолентой, но такой способ подойдёт только для маленьких аппаратов.

Для регулировки натяжения ленты верхний шкив должен крепиться на подвижном блоке, оснащённом ручкой, при вращении которой осуществляется подтягивание колеса вверх, а также специального винта, ослабляющего или фиксирующего конструкцию. Подъёмный механизм может быть любой, что оставляется на усмотрение мастера. Вместо бруска, ручки и винта вполне могут использоваться рычаг, очень тугая пружина и болты, предусмотренные на разных уровнях.

Нижняя часть аппарата состоит из двух колёс, установленных на одном валу. На первое колесо, расположенное параллельно верхнему, натягивается режущее полотно, а второе выполняет функцию привода и соединено ремнями с электродвигателем.

Выбор полотна

Режущую ленту можно изготовить и самостоятельно, но это лишняя и неоправданная работа. На аккуратность и эстетичность распила влияет качество заточки ленты. А потому лучше приобрести готовое ленточное полотно. Выбор их разновидностей в магазинах огромен, они отличаются количеством зубьев, разводом зубьев и их размерами (мелкие, средние или крупные).

Основные параметры полотна

Настройки аппарата

Ленточная пила перед началом работ тщательно подготавливается и тестируется на холостом ходу. Нужно проверить что:

Схема регулировки положения ленты на шкиве ленточнопильного станка

  • колёса расположены строго параллельно друг другу, а их вращение осуществляется легко, плавно, без рывков и биения;
  • режущая лента хорошо натянута и находится строго перпендикулярно рабочей плоскости.

Невыполнение обозначенных требований может привести в лучшем случае к искривлению распила, а в худшем – к соскакиванию ленты с колёс, что опасно для здоровья и жизни мастера. Отличное конструктивное решение – установка направляющих, выполненных в виде бруска и трёх роликовых подшипников, придерживающих ленту (вместо двух боковых могут использоваться деревянные бруски – ограничители). Безопасность всей конструкции обеспечит специальный кожух, состоящий из двух отдельных частей, прикрывающих шкивы.

Возможные проблемы

При изготовлении ленточного распилочного аппарата могут возникнуть некоторые сложности:

  • Нужно уметь подготавливать чертежи и работать с ними.
  • Понадобится разнообразное оборудование, такое как электролобзик, циркулярная пила, дрель, шуруповерт и другое.
  • Необходимо обеспечить устойчивость всей конструкции, чтобы впоследствии обрабатывать тяжёлые материалы.

Перечень недостатков ленточной пилы по дереву

Ленточная пила по дереву, собранная своими руками, помимо преимуществ, имеет и несколько недостатков:

  • Данный распилочный аппарат может быть только стационарным и непригоден для транспортировки в разные места.
  • Он имеет большие размеры и занимает много места.
  • При работе устройство издаёт сильный шум.
  • Зона пиления ограничена.

Схемы установки заготовок и определение максимальной длины резания

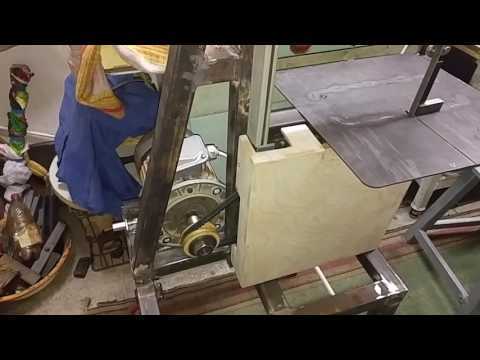

Видео по теме: Ленточная пила своими руками


Как сделать ленточную пилу своими руками в домашних условиях: конструкция, чертежи, сборка

Самодельная ленточная пила

Хочу поделиться одной самоделкой, которую я закончил делать еще в далёком 2017))и с тех пор не было дня, чтоб я не радовался результатом. Каждый дальнейший проект не обходился без его помощи. Получился отличный и совершенно незаменимый инструмент для мастерской.

И так, начнем)) идея родилась резко и так же резко началась его постройка. Сразу скажу, что строил я его порядка 2месяцев, учитывая, что у меня есть и основная работа. Первое, нужно было придумать из чего сделать рабочие колеса и их размеры

Материал нашелся у знакомого мебельщика. Обрезки толстого мдф. Были примерно вырезаны в круги диаметром 400мм(это оптимальный диаметр, меньше лучше не делать) и уже точная шлифовка на шлифстанке. Сразу были расчитанны и сделанны две пары шкивоф на нижнем колесе и от двигателя. Для работы по металлу и по дереву. И заказанны корпуса подшипников. Скажу, что колеса были самым сложным этапом

Вот так выглядели примерные расчеты и чертеж))

Далее сварка рамы. Т.к я не имею ровного сварочного стола, то пришлось попотеть, чтоб рама была четко соосна, т.к это очень будет влиять в дальнейшем на стабильность полотна.

Изготовление механизма натяжения и регулировки положения полотна, путем изменения угла наклона верхнего колеса

Примерка двигателя и пробный пуск на ленте от рулетки))

Убедившись, что все четко. Приступил к защитным коробам

Подготовил стол из 10мм фанеры, склеяной вдвое. Проблемы были с установкой его четко перпендикулярно относительно полонта. Это очень важно.

Дальше сборка и покраска

Дождался полотна и пошла жара

Пелил все, что плохо лежит)) До сих пор интересно взять бревно и с легкостью распилить его вдоль) Позже поставил его на ноги и работать стало веселее

На этих фото идет работа над проектом газ67

А сейчас первая работа на станке(трон для маленькой принцессы ну и счастливый обладатель новой игрушки

Ленточная пила своими руками

Самодельная ленточная пила, сделанная своими руками: подробное описание изготовления самоделки с фото и видео.

Всем привет! Вот понадобилась ленточная пила для домашней мастерской, решил сделать своими руками.

В наличии был электромотор на 300 ватт, решил его использовать для своей самоделки.

Также будет использована лента — 1830 х 16 мм. Приводные колёса сделаем из фанеры.

Вот такие заготовки под приводные колёса.

Из уголка сварил раму, установил двигатель, приводные колёса, сделал ременную передачу.

Для того, чтобы пила не съезжала при пилении, поставил упорные подшипники. Узел состоит из трех подшипников и двух уголков.
Отверстия сделал овальные, чтобы регулировать зазоры между ними и лентой. Таких узлов сделано два, второй ставится под столом.

Выдвижная штанга, состоит из двух сваренных уголков и вставленной профильной трубы. Фиксируется болтом через приваренную гайку. Корпус штанги прикручен болтами к горизонтальному уголку и имеет подвижность для регулировки.

Из профильной трубы сделал раму стола, на раме будет прикручен лист ДСП.

Установлена защита ленты с противоположной от реза стороны, и короб на верхнее колесо.

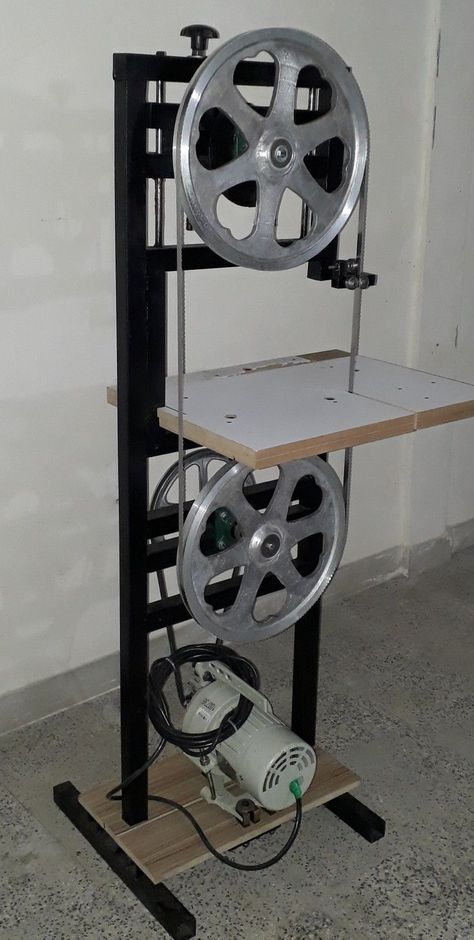

В результате получилась вот такая самодельная ленточная пила для домашней мастерской. Пилит очень хорошо и быстро, самоделкой полностью доволен.

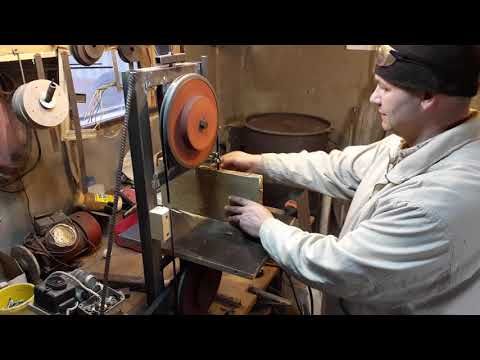

Также рекомендую посмотреть видео, где показана ленточная пила в работе.

Источники:
http://sam-stroitel.com/lentochnaya-pila-svoimi-rukami.html
http://pro-instrument.com/ruchnoj/tsepnaya-pilorama-iz-elektropilyi-svoimi-rukami.html

изготовление своими руками. Пила ленточная по дереву и металлу своими руками Настольная ленточная пила по дереву своими руками


У обитателей собственных домов, предпочитающих в хозяйстве всё делать собственноручно, часто возникает потребность распиливать деревянные заготовки. Покупать для этих целей готовый аппарат довольно накладно. Изготовить ленточную пилу по дереву своими руками – не самая простая задача, но для трудолюбивого человека вполне выполнимая. Основная мотивация – экономия денежных средств, так как для создания конструктивных элементов может использоваться старая разобранная мебель и прочий подручный материал.

Конструкция и область применения ленточной пилы

Ленточная пила, собранная по предоставляемой технологии, может применяться как в домашних условиях, так и для промышленных целей, например, на частной пилораме или небольшом деревообрабатывающем предприятии.

В зависимости от специфики применения, конструкция ленточного аппарата может несколько видоизменяться, но основные элементы всегда одни и те же:

  • Устойчивая рама – преимущественно деревянная, так как для её изготовления не нужна сварка, что значительно облегчает процесс сборки.
  • Электродвигатель – обеспечивает функционирование аппарата (для домашней ленточной пилы подойдёт дрель, присоединённая к валу шкива).
  • Шкивы – вращающиеся механизмы, которые устанавливаются на раму аппарата, обеспечивают крепление и движение пильного полотна.
  • Режущая лента – острое пильное полотно, движущееся быстро и распиливающее деревянную заготовку (есть виды для металла и полипропилена).
  • Остальные конструктивные элементы – ремни, столешница, направляющие, защитный кожух, контейнер для сбора опилок и другие.

Основные преимущества ленточной пилы по дереву

По сравнению с другими видами распилочных аппаратов, ленточная пила по дереву имеет ряд существенных преимуществ:

  • Высокая производительность и малая теплоотдача.
  • Высокая скорость, точность и качество распила.
  • Отличная маневренность, позволяющая выпиливать не только прямые, но и фигурные заготовки.
  • Безопасность – использование ленточного распилочного аппарата намного безопаснее его дисковой или цепной разновидности.

У самодельной ленточной пилы главное преимущество – дешевизна изготовления и использования.

Процесс изготовления ленточной пилы по дереву своими руками

Изготовление ленточных пил своими руками – процесс ответственный и трудоёмкий, но экономия денежных средств, доступность и качество выполняемых работ это компенсируют.

Требования к раме и подготовка

Для изготовления несущей рамы следует выбрать толстую балку из твёрдых пород дерева (отлично подойдёт клён). Это необходимо для того, чтобы конструкция аппарата выдержала будущие нагрузки и не вибрировала при проведении распилочных работ.

Первоначально нужно разработать чертёж будущей ленточной пилы. Он может быть схематический или подробный, с указанием размеров каждого элемента аппарата. Высота каркаса напрямую зависит от размеров помещения и особенностей планируемого использования. Необходимо продумать высоту расположения стола, его размерные характеристики, диаметр шкивов и длину несущей балки. После проведения всех расчётов, из подручного материала изготавливаются отдельные элементы.

Монтаж рамы

Рама ленточной пилы представляет собой С-образную основу, состоящую из несущей балки и двух закреплённых на ней опор для шкивов, для изготовления которых может использоваться толстая многослойная фанера. Опоры должны устанавливаться друг от друга на достаточном расстоянии, учитывающем специфику и размеры планируемых для распила на аппарате материалов.

Сборка стола

Размеры и высота рабочего стола подбираются индивидуально для каждого мастера. Важное требование – под столом должны помещаться два шкива (ведомый и ведущий), электродвигатель и ящик для стружки. Часто рабочее место выполняют в виде закрытой тумбы, помещающей в себя все описанные детали. В столешнице обязательно должна иметься прорезь для режущей ленты.

Установка шкивов

Диаметр шкивов может быть любой, но он должен соответствовать размерам всего аппарата. Для работы с широкими полотнами следует выбирать колёса с большим диаметром и толщиной. Торцы ведомых колёс должны быть выпуклыми, что обеспечивает самоцентрирование режущего полотна, а ведущего (шкив ременного привода) – с углублением, гарантирующим надёжное крепление ремней.

На торцы колёс для защиты дерева необходимо натянуть велосипедные камеры либо можно обернуть их в несколько слоёв изолентой, но такой способ подойдёт только для маленьких аппаратов.

Для регулировки натяжения ленты верхний шкив должен крепиться на подвижном блоке, оснащённом ручкой, при вращении которой осуществляется подтягивание колеса вверх, а также специального винта, ослабляющего или фиксирующего конструкцию. Подъёмный механизм может быть любой, что оставляется на усмотрение мастера. Вместо бруска, ручки и винта вполне могут использоваться рычаг, очень тугая пружина и болты, предусмотренные на разных уровнях.

Нижняя часть аппарата состоит из двух колёс, установленных на одном валу. На первое колесо, расположенное параллельно верхнему, натягивается режущее полотно, а второе выполняет функцию привода и соединено ремнями с электродвигателем.

Выбор полотна

Режущую ленту можно изготовить и самостоятельно, но это лишняя и неоправданная работа. На аккуратность и эстетичность распила влияет качество заточки ленты. А потому лучше приобрести готовое ленточное полотно. Выбор их разновидностей в магазинах огромен, они отличаются количеством зубьев, разводом зубьев и их размерами (мелкие, средние или крупные).

Настройки аппарата

Ленточная пила перед началом работ тщательно подготавливается и тестируется на холостом ходу. Нужно проверить что:

  • колёса расположены строго параллельно друг другу, а их вращение осуществляется легко, плавно, без рывков и биения;
  • режущая лента хорошо натянута и находится строго перпендикулярно рабочей плоскости.

Невыполнение обозначенных требований может привести в лучшем случае к искривлению распила, а в худшем – к соскакиванию ленты с колёс, что опасно для здоровья и жизни мастера. Отличное конструктивное решение – установка направляющих, выполненных в виде бруска и трёх роликовых подшипников, придерживающих ленту (вместо двух боковых могут использоваться деревянные бруски – ограничители). Безопасность всей конструкции обеспечит специальный кожух, состоящий из двух отдельных частей, прикрывающих шкивы.

Возможные проблемы

При изготовлении ленточного распилочного аппарата могут возникнуть некоторые сложности:

  • Нужно уметь подготавливать чертежи и работать с ними.
  • Понадобится разнообразное оборудование, такое как электролобзик, циркулярная пила, дрель, шуруповерт и другое.
  • Необходимо обеспечить устойчивость всей конструкции, чтобы впоследствии обрабатывать тяжёлые материалы.

Перечень недостатков ленточной пилы по дереву

Ленточная пила по дереву, собранная своими руками, помимо преимуществ, имеет и несколько недостатков:

  • Данный распилочный аппарат может быть только стационарным и непригоден для транспортировки в разные места.
  • Он имеет большие размеры и занимает много места.
  • При работе устройство издаёт сильный шум.
  • Зона пиления ограничена.

Все фото из статьи

При раскрое пиломатериалов в домашних условиях может активно применяться самодельная ленточная пила по дереву или фабричная продукция, приобретенная в специализированном магазине. Изделие представляет собой стационарный прибор или ручной инструмент, в качестве режущей части которого выступает гибкая лента из стали замкнутого типа.

Что касается станков, то полотно в них может располагаться как вертикально, так и горизонтально. О положительных и отрицательных качествах продукции рассказывается ниже.

Плюсы и минусы устройства

Список важных достоинств

  • Экономичность использования в первую очередь объясняется относительно небольшой толщиной пропила.
  • Высокий уровень производительности достигается благодаря достаточно высокой скорости раскроя.
  • Невысокая цена продукции предоставляет возможность существенно расширить круг основных потребителей.
  • Продолжительный период эксплуатации устройства обеспечивается благодаря особой конструкции.
  • При использовании не создается чрезмерного шума, а значит, работы проходят в комфортных условиях.

Некоторые недостатки

  • При настройке у неопытных пользователей могут возникать проблемы, так как этот процесс достаточно сложен.
  • В связи с наличием замкнутой системы с противоположной стороны обязательно должен устраиваться защитный механизм.
  • В силу конструктивных особенностей, изделие больше подходит для осуществления продольного раскроя.

Примечание! Выбор между ручным и стационарным устройством делается в зависимости от типа проводимых работ. Небольшие инструменты удобны в эксплуатации, но не могут быть использованы для раскроя объемных элементов.

Выбор готовых изделий

Найдется не очень много людей, которые знают, как выбрать ленточные пилы по дереву правильно. Поэтому тем, кто не в курсе дела, предлагается ознакомиться с основными рекомендациями и критериями. В процессе приобретения в первую очередь должны учитываться технические характеристики модели.

Общие моменты

Точность режима раскроя определяется скоростью подачи и резания. Существуют рекомендованные диапазоны, в которых должна осуществляться операция.

При повышении производительности снижается стойкость полотна. Это нужно брать в расчет при выборе.

Особое внимание следует обращать на производителя устройства. Если он имеет хорошую репутацию и достаточно долго ведет свою деятельность, то в большинстве случае его продукция оказывается качественной.

Внимательно осматривать следует основные узлы: портал, перемещающий механизм, направляющие элементы, ролики и шкивы.

Для распиловки лесоматериалов должен выбираться портал, сделанный из квадратных труб с усиливающими профилями. Отсутствие дополнительной жесткости может привести к деформации основного корпуса. Однако мелкие работы можно производить без дополнительного усиления, что положительно скажется на стоимости изделия.

Направляющие части надежные производители изготавливают из цельного металла. При использовании обычных труб через какое-то время могут обнаружиться изгибы, а это приводит к дополнительным сложностям при техническом обслуживании устройства.

В плане безопасности рекомендуется приобретать продукцию с двойной изоляцией или отдельной вилкой заземления. Вокруг зоны, предназначенной для проведения работ, должна быть хорошая видимость. Дополнительным плюсом можно считать наличие специального блокирующего переключателя.

Технические характеристики ленточной пилы по дереву могут сильно варьироваться в зависимости от типа устройства. Для сравнения приводится таблица, где отражены параметры для трех моделей стационарного типа.

Подробности о полотне

Выбору режущей части должно уделяться пристальное внимание, так как это скажется не только на качестве раскроя, но и в какой-то мере на производительности. Кроме того, от правильности приобретения будет зависеть эксплуатационный период полотна. Если применять в ходе работ неподходящую ленту, то срок ее службы будет невысок.

Создание основы

Раму можно сделать из шлифованной доски, склеенной с перехлестом. Толщина используемых элементов не должна быть меньше 25 мм. Не рекомендуется для основы применять древесные плиты и мебельные щиты, так как они не обладают необходимой прочностью.

Каркас в данном случае будет иметь С-образную форму. Для увеличения показателей жесткости к шести слоям склеенной древесины крепятся дополнительные накладки. Части нужно фиксировать последовательно, контролируя при этом перпендикулярность фрагментов.

Устройство подвижного блока

После сборки рамы осуществляется установка специального приспособления для фиксации верхнего ролика, с помощью которого будет обеспечиваться натяжение режущего полотна. Для этого инсталлируется специальный профиль, позволяющий создать направляющий паз.

Усилить угловые стыки можно дополнительными вставками. После их монтажа с каждой стороны выбираются четверти, чтобы устроить место для установки направляющих элементов. Рамка должна свободно двигаться в пазах без каких-либо люфтов.

Сверху инсталлируется длинный болт, необходимый для регулировки и перемещения режущей кромки. Наклон колеса можно варьировать с помощью особого винта. Он монтируется непосредственно на держателе.

Под него устанавливается дополнительная прокладка из металла. Вал в рамке крепится с использованием саморезов.

Изготовление роликов

Колеса устройства вырезаются из фанеры или МДФ. Они создаются путем склеивания нескольких слоев древесных плит. Самый сложный момент заключается в формировании центральной части роликов, так как при функционировании прибора они должны вращаться.

Валы изготавливаются непосредственно под приобретенные подшипники. С одной стороны делается внутренняя резьба, а с другой – ограничитель. Прежде чем сверлить отверстие для подшипника, необходимо сделать четыре отверстия для шкантов.

Готовое изделие подсоединяется к двигателю, после чего центральная часть стачивается до нужных размеров. На рабочую поверхность приклеивается основа из велосипедной камеры.

Благодаря этому снижается шум при работе и предотвращается проскальзывание ролика. После этого выполняется балансировка.

Когда колеса будут полностью изготовлены, на любом из них делается приводной шкив. Его толщина должна строго подгоняться под применяемый ремень. Что касается диаметра, то он вычисляется так, чтобы скорость движения полотна составила определенное количество метров в минуту.

Фиксация колес

Сначала устанавливается верхний элемент, а затем – нижний. Для этого на вал инсталлируются фторопластовые шайбы.

Крепление осуществляется большим болтом с шайбой необходимой толщины. Фиксирующая деталь вкручивается непосредственно в торцевую часть оси.

Натяжение полотна

Перед данной операцией требуется настройка направляющих элементов. Только после этого осуществляется натяжение ленточной пилы по дереву. При правильном проведении работ обеспечивается устойчивое положение полотна на шкивах, а также его стабильность в пропиле.

Сооружение рабочего стола

Первым делом изготавливается опорная часть, оснащенная механизмом наклона. К ней фиксируется специальный блок подшипников.

К поворотному приспособлению прикрепляется подкладка из ДСП. Она позволит в некоторой степени повысить жесткость конструкции.

В качестве верхней крышки можно использовать обрезок старой столешницы. В рабочей зоне проделывается прямоугольное отверстие, после чего устанавливается вставка из МДФ.

Осуществлять работы нужно при включенной пиле. Элемент задвигается до самого упора, при этом производится пропил по длине.

Монтаж тумбы

Размеры конструкции зависят в первую очередь от габаритов полученного основания. В качестве основного материала выступает шпунтованная доска для пола толщиной 35 мм.

Каркас тумбы собирается посредством шкантов. Углы с внутренней стороны обязательно усиливаются уголками из металла.

  • Для комфортной работы можно сделать подсветку рабочей зоны, используя обычный светильник, оснащенный гибким кронштейном. Провода в этом случае пропускаются через раму.
  • Желательно также соорудить параллельный упор на основе эксцентрика. При таком варианте с противоположной стороны элемента фиксируется специальный захват, упирающийся в край рабочего стола.
  • Рекомендуется установить защитные кожухи. Они будут удалять стружку и в то же время выступать в качестве направляющих деталей. Для изготовления подойдут плиты МДФ, толщина которых составляет 8 мм.
  • После сборки конструкции все деревянные элементы следует обработать антисептическим составом, в противном случае не избежать появления плесени и следов гниения на внешних стенках самодельного устройства.
  • Несущие части должны изготавливаться только из , чтобы срок службы устройства был относительно велик. В первую очередь это касается опорной рамы и удерживающих деталей.

Заключительная часть

Ремонт ленточных пил по дереву такого типа начинающие мастера смогут произвести в любое время самостоятельно, так как со схемой изготовления они уже полностью ознакомлены. Основные проблемы в основном возникают с износом элементов, удерживающих режущее полотно.

Дополнительные сведения об позволит получить специальное видео в этой статье.

Для хорошего хозяина наличие всей необходимой техники – это счастье. Особенно важно иметь различные приспособления тем людям, которые живут в собственном доме. Например, самодельная ленточная пила существенно облегчит работу с деревянными изделиями. При этом, как уже понятно, аппарат можно соорудить самому из подручных материалов.

Сферы применения и конструкция агрегата

В принципе, устройство используется на лесопилках в промышленных или домашних условиях. Оно обладает определенными преимуществами и недостатками, однако применяется очень широко.

Устройство данного агрегата достаточно простое. На устойчивой раме крепится электродвигатель и шкивы. К ним присоединяется режущее полотно. Благодаря двигателю обеспечивается работа аппарата. В зависимости от типа полотна вы имеете возможность резать не только дерево, но и металлы, сплавы, полипропилен.

Преимущества и недостатки аппарата

Ленточная пила своими руками делается достаточно быстро. Естественно, при этом нужно соблюдать все требования чертежа и быть точным. Однако сначала следует определиться с тем, стоит ли ее делать. Для этого необходимо обязательно рассмотреть все плюсы и минусы агрегата. Итак, среди преимуществ можно выделить такие:

Высокий уровень производительности.

Низкая отдача тепла.

Отличная точность работы, а также высокая скорость.

Возможность изготавливать заготовки по индивидуальным параметрам. При этом вы можете резать не только по прямой, но и криволинейные изгибы.

Для изготовления и использования инструмента вам не понадобится большое количество денежных средств.

3. Твердосплавные. Они могут быть применены для резки таких сплавов, которые достаточно сложны в работе.

4. Из инструментальной стали. Такие полотна чаще всего используются в домашних условиях или небольших мастерских. Они больше всего подходят для работы с простыми материалами.

Разновидности станков

Перед тем как начать изготовление ленточных пил, следует разобраться в их типах. Существует такая классификация аппаратов:

Беззубые. Они обладают высокой производительностью и могут работать с металлом. Особенностью таких устройств является то, что они все-таки имеют небольшие зубцы. Работают они за счет трения и дополнительного нагрева.

Зубчатые. Они могут использоваться для распила дерева или пластика. Особенностью полотен в таких устройствах является то, что они замкнутые.

Электроисковые. Чаще всего они устанавливаются на крупных производствах, где нужно обрабатывать большое количество материала.

Какие материалы нужны для изготовления?

Нужно отметить, что не всю конструкцию можно соорудить из подручных средств. Поэтому перед тем как сделать ленточную пилу, следует собрать нужные детали:

Шуруповерт.

Болгарка.

Отвертки.

Молоток.

Естественно, могут понадобиться и другие инструменты. Например, фрезерный станок.

Инструкция по изготовлению и сборке аппарата

Теперь следует приступить к производству представленного агрегата. Для этого придется осуществить несколько этапов:

1. Если вы решили изготовить такой агрегат, как ленточная пила, своими руками, чертежи у вас уже должны быть. Именно они – залог успеха. Начать стоит с сооружения стола и тумбы, на котором будет фиксироваться механизм. Для этого вам понадобится мебельный щит или дерево.

3. Теперь можно сделать раму для сборки всего устройства. Она может иметь С-образную форму, которая обеспечивает хорошее удержание ленты. Опорная рама изготавливается из швеллера, на который надевается стальная ось.

4. Теперь разберемся со шкивами. Они должны быть надеты на ось при помощи втулок, причем на разных ее концах. Естественно, оба шкива необходимо сбалансировать.

5. Для того чтобы лента не вибрировала, необходимо применить демпфер.

6. Все движимые детали следует подсоединить к электродвигателю.

7. Также вы можете соорудить направляющий механизм, при помощи которого будет подаваться обрабатываемый материал. Для этого используются металлические уголки.

Особенности настройки аппарата

Самодельная должна быть тщательно подготовлена к работе. Для этого ее следует испытать и настроить. Режущая лента должна находиться строго под прямым углом. Любой незначительный перекос может остановить работу машины и стать опасным для жизни.

Учтите, что лента для резания должна быть максимально натянута. Для настройки используйте ведомый шкив. Именно при его помощи вы сможете нормально отрегулировать ваш станок. Также следует отметить, что применяемая при изготовлении сварка ленточных пил (своими руками осуществить ее достаточно просто) обеспечит хорошую прочность и устойчивость машины.

Заточка пилы

Естественно, любая техника нуждается в периодическом ремонте и осмотре. Например, заточка ленточных пил своими руками производится достаточно просто. Главное, знать ее технологию. Для работы используется специальный станок. Вся работа состоит из нескольких этапов:

1. Первоначальная заточка (устраняет появившиеся трещины, восстанавливает симметрию и профиль зубьев).

2. Очистка полотна от опилок и пыли.

3. Разводка (для восстановления заднего и переднего углов).

4. Финальная заточка. Она устраняет все искажения и придает остроту зубцам.

Если у вас нет опыта заточки пил, то все действия следует делать максимально осторожно. От этой процедуры зависит качество работы устройства. Если же вы не уверены в своих силах, то пригласите опытного специалиста.

Какие проблемы могут возникнуть во время изготовления аппарата?

Прежде всего, для выполнения некоторых работ вам понадобится сложное оборудование. Например, не каждый мастер умеет пользоваться сварочным аппаратом. Не у всех есть фрезерные станки. Учтите, что вся конструкция обязательно должна быть устойчивой. При этом следует не забывать о массе того материала, который будет обрабатываться.

Не всем удается разобраться с чертежом. Учтите, что недостатком такого аппарата является достаточно широкий пропил. В общем, если вы хотите соорудить такой агрегат самостоятельно, запаситесь необходимым инструментом, материалом и терпением.

Особенности применения пилы

Даже после того как вы сможете сделать представленную конструкцию, следует научиться правильно пользоваться ей. Например, старайтесь соблюдать все необходимые правила безопасности. Учтите, что в некоторых случаях полотно может лопнуть, поэтому если вы не уверены в прочности его крепления, то не находитесь слишком близко к станку.

Соблюдайте и такие правила эксплуатации аппарата:

Чем больше заготовка, которую надо обработать, тем крупнее зубья должны быть у пилы.

Лучше применять универсальные режущие ленты. В этом случае вам не придется менять полотно каждый раз, когда вам нужно будет обработать какой-либо другой материал.

Перед изготовлением аппарата нужно обязательно выбрать то место, где он будет стоять. При этом учитывается размер помещения, наличие электрической проводки. Естественно, это место должно хорошо вентилироваться.

Перед работой старайтесь максимально натянуть режущую ленту. В противном случае станок не только не будет выполнять свои функции, но и станет опасным для здоровья.

Агрегат не должен работать более двух часов подряд. После этого лента снимается и оставляется в покое не менее чем на сутки.

После длительной работы станок надо смазывать. Подберите для своей машины подходящее вещество.

Обязателен правильный развод зубьев.

Вот и все особенности изготовления и использования ленточной пилы. Учтите, что это устройство требует соответствующего ухода. Если вы видите, что оно работает неправильно, то лучше повременить с началом его эксплуатации. Будьте внимательны и осторожны.

Сделать самостоятельно пилу – кропотливое и сложное, но вполне выполнимое задание. Проще всего самодельная ленточная пила собирается на деревянном каркасе – не приходится ничего варить, а столярный инструмент есть практически у каждого.

Сборка каркаса

Для каркаса лучше выбирать крепкую и твердую древесину, иначе конструкция получится ненадежной и будет вибрировать. Некоторые элементы, например рабочий стол, можно делать из фанеры, а ребра для жесткости окантовываются рейками. Самый дешевый вариант – разобрать старую мебель, пустив фанеру на шкивы и стол. Для несущей штанги подойдет кленовая балка.

Прежде всего, нужно определиться с чертежами, по которым в дальнейшем и будет собираться каркас. Так, от высоты рабочего помещения будет зависеть размер самой ленточной пилы. Необходимо заранее продумать удобную высоту стола, длину штанги и диаметр шкивов. Чертежи могут быть как условными, отражающими только общие размеры, так и детальными, как на фото.

Монтаж штанги и опор для шкивов

Самая простая ленточная пила своими руками – на деревянном С-образном каркасе, где опорная штанга сделана из бруса толщиной не менее 8х8 см, к которому с одной (условно задней) части крепятся две опоры.

На них и будут держаться шкивы. Такие опоры лучше делать из крепкого материала, допускается многослойная фанера с прочной сердцевиной.

Расстояние между опорами нужно подбирать так, чтобы туда поместились нужные для распиливания бревна. В любом случае рекомендуется делать расстояние «с запасом», чтобы в дальнейшем не было проблем.

Сборка рабочего стола

Высота стола должна быть комфортной для работы на нем, и вмещать при этом нижний шкив и шкив привода, двигатель и большое количество стружки. Сама форма может быть любой, зачастую же её делают в виде закрытой тумбы, служащей как контейнер для опилок.

Желательно предусмотреть простой способ открывания стола и поддон для отходов – так чистить пилу будет гораздо удобнее.

Столешницу можно установить непосредственно на нижнюю опору. Если же высоты нижней опоры недостаточно, делают простую подставку под всю конструкцию, поднимая её на нужную высоту.

Вырезание шкивов и крепление их на опоры

Диаметр шкивов привода ленты можно выбрать произвольный, но чем больше шкив – тем дольше и лучше работает пила. При этом нужно правильно подбирать полотна, идеальное соотношение – 1/1000 полотна к диаметру шкива. Таким образом, для сорокасантиметровых шкивов лента должна быть 4 мм. Но при правильной эксплуатации даже на узких шкивах можно спокойно работать с 6 мм полотнами.

Диаметр шкива ременного привода нужно подбирать в зависимости от диаметра основных шкивов, длины ленты и оборотов двигателя.

1. Рассчитывается длина окружности шкива пилы: Д= 3,14*диаметр шкива.
2. В среднем, скорость движения полотна должна быть 30 м/сек.
3. Определяется количество оборотов: О = 30/Д;
4. Вычисляется соотношение (С) оборотов мотора (ОМ) к оборотам шкива ременного привода: С = ОМ/О;
5. Диаметр шкива привода = Д/С.

Кромку шкивов полотна делают выпуклой, с углом в 5-10 градусов – благодаря этому пильная лента самоцентрируется и не спадает.

А вот на шкиве ременного привода лучше сделать неглубокую канавку, в которой и будет находиться ремень. Обтянуть шкивы можно обычными камерами от велосипеда или тачки.

Диаметр выбирается на один-два размера меньше шкива. Такая резиновая обтяжка предотвращает соскальзывание полотна.

Верхний шкив крепится на подвижном блоке, который должен передвигаться горизонтально, обеспечивая натяжение ленты.

Для этого предусматривается специальный подъемный механизм. Самый простой вариант – брус, расположенный под блоком и присоединенный к рычагу очень тугой пружиной. Нажимая на рычаг, брус поднимает блок со шкивом, обеспечивая требуемое натяжение.

Нужно предусмотреть способ закрепления рычага в заданном положении, например, несколькими болтами, расположенными на разных уровнях. Пружина обеспечит необходимое давление и при этом будет гасить напряжение, не давая ленте порваться.

Нижний блок состоит из закрепленных на оси двух шкивов – ведомого и ведущего.

Важно правильно сбалансировать верхний и нижний шкивы в одной плоскости, минимизировав «восьмерки» при движении колес.

Для крепления верхнего шкива удобно использовать самоцентрирующиеся подшипники, что позволит быстро снимать и надевать колеса.

Но их нужно крепить к шкивам максимально плотно, иначе подшипники очень быстро разболтаются. После закрепления колес на раме следует провести пробный запуск пилы, соблюдая максимум осторожности.

Монтаж направляющих полотна

Чтобы ленточная пила по дереву делала ровный распил и полотно не «продавливалось» распиливаемым деревом, вдоль тупого конца пилы на узком брусе монтируют направляющие.

Самый простой вариант – прикрутить к брусу три роликовых подшипника. На один опирается плоская сторона полотна, два других плотно держат ленту по бокам.

Обязательно нужно идеально выровнять направляющие в точке крепления на опоре, иначе даже микроскопическое отклонение по вертикали может вылиться в 3 мм на противоположном конце. Лучше всего отмечать положение балки при максимально натянутом полотне и уже смонтированных направляющих. Это гарантирует точное их положение относительно пильной ленты.

Вместо двух подшипников по бокам можно сделать деревянные ограничители. Также не лишним будет монтаж дополнительных направляющих под столешницей, а не только сверху.

Следует учитывать, что направляющие должны находиться как можно ближе к заготовке, в идеале – на расстоянии 3-4 см от бревна. Поэтому, если планируется распиливание разных по толщине заготовок, имеет смысл сделать регулировку высоты направляющих.

Завершающая отделка

Пила из дерева готова к эксплуатации уже после сборки, но лучше сделать кожух, закрывающий верхний шкив.

Это не столько преследует эстетические цели, сколько служит безопасности – даже при соскальзывании ленты со шкива, она задержится в кожухе.

Не лишним будет сделать и контейнер для стружки, который легко доставать и опустошать.

Ременной привод лучше вынести из-под стола, чтобы на него не попадали опилки. Для защиты двигателя рекомендуется также организовать кожух, предотвращающий проникновение пыли и других частиц.

Финальная обработка дерева лаком или краской не только продлит срок службы, но и защитит руки от неприятных скалок и щепок из необработанной древесины. Предварительно все поверхности нужно зашкурить и обработать антисептиками, предотвращающими гниение.

На видео представлен обзор самодельной деревянной пилы и рассказываются преимущества такого решения:

Вам понравится

Проведение своими руками большого количества работ той или иной направленности, которые подразумевают широкое использование доски, деревянного бруса и тому подобных материалов, связано с необходимостью проведения распиливания бревен. Понятно, что всегда можно приобретать уже готовые к использованию материалы, что в наше время не составит никакого труда, или же купить ленточную заводскую пилораму промышленного назначения. Но такие решения связаны со значительными материальными затратами, а это не всегда оправдано.

Самодельная пила по дереву

Более дешевым вариантом является разработка своими руками ленточной пилы по дереву, но для этого нужно будет иметь чертежи, полотно из прочного металла, режущий материал, а также некоторые другие детали.

Главной частью такой домашней пилорамы является пила и мотор, что будет приводить ее в движение. Оптимальный вариант – двигатель, мощность которого составляет 10 кВт: в таком случае можно будет без проблем разрезать на доски любые бревна с помощью станка, изготовленного своими руками.

Что нужно для самостоятельного изготовления станка?

Собрать своими руками такой ленточнопильный станок вполне возможно по готовым чертежам, благодаря этому будет возможность распиливать на доски любые бревна прямо у себя дома. Для выполнения такой работы – собственноручной сборки станка – потребуется:

  • некоторые детали старых автомобилей;
  • прокат сортового типа;
  • проведение слесарных и токарных работ;
  • незначительные сварочные работы.

Во время сборки подобного ленточного станка по дереву можно использовать старые шкивы от любой сельскохозяйственной техники, оптимальный диаметр которых – около 30 см. Направляющие такой самодельной пилорамы лучше всего сделать с труб двух видов из металла: полудюймового диаметра и немного большего, в результате чего последние можно будет надевать на меньшие трубы, оставляя незначительный зазор около 0,5 мм.

Изготовление основания и устройства для закрепления бревен

На первом этапе собственноручного проведения таких работ изготавливается основание для будущего станка для превращения обычных бревен в качественные доски. В качестве материала для этого подойдут уголки из металла. Устанавливать их следует вверх стороной, при этом необходимо добиться максимальной точности регулировки колесиков, иначе они будут быстро изнашиваться.

Перпендикулярно этим уголкам привариваются профильные трубы размерами 2,5×2,5 мм, между ними – труба диаметром в полдюйма, на которой закрепляются когти, являющиеся крепежом для бревен.

Такие крепежные приспособления должны легко двигаться в нужные стороны. Для надежной фиксации бревна достаточно пару раз ударить по зажимам молотком, вследствие чего произойдет заклинивание механизма фиксации материала, и с ним можно будет проводить все требуемые операции.

При собственноручной сборке пилы ленточного типа профильные трубы из твердого металла, которые устанавливаются перпендикулярно к основанию, должны быть сделаны таким образом, чтобы немного выступать за основание. Кроме того, на данных трубах следует установить перемычки: на них будут размещаться бревна перед распилкой на станке.

Как правильно устанавливать шкивы

Шкивы станка следует подтачивать таким образом, чтобы при надевании ремень выступал за их край на пару сантиметров. Вся такая конструкция перемещается по специальным направляющим – трубам, которые располагаются горизонтально. Этот узел, в случае необходимости, можно зафиксировать на нужном месте с помощью болтов.

Чтобы предотвратить спадание ленты со шкивов во время работы на станке, их нужно устанавливать не параллельно, а под небольшим наклоном – в результате такой установки во время работы пилы лента будет «натягиваться» на ролики сама.

В качестве ведомого используется правый шкив, поэтому для него необходимо приделать пружину, автоматически натягивающую его во время работы. Левый же шкив, следственно, является ведущим, поэтому фиксировать его при собственноручной сборке ленточного станка необходимо жестко. При смене размера пилы ведущий шкив нужно сдвигать.

Как делать правильный роликовый узел

В собственноручно сделанном ленточнопильном станке оптимальным вариантом будет использование каленых роликов. Правильным решением будет сделать весь узел с роликами собственноручно и быть уверенным в его надежности, а не использовать готовый.

Данный узел состоит из 3 подшипников, два из которых – марки 202, а еще один, сзади, немного больший. Вал и ролики необходимо выточить таким образом, чтобы в случае уменьшения или увеличения ширины пилы станка оставалась возможность устанавливать шайбы между подшипниками.

Вал должен входить в две трубки: полудюймовую и немного большую, вставив одну в другую. В полудюймовой трубе вал должен иметь небольшое смещение оси, по сути его приваривают к нижней стенке.

Весь этот узел станка, что состоит из трубок и вала, к направляющим прикрепляется своими руками таким способом, чтобы была возможность регулировать роликовый узел по высоте, смещать его в стороны в зависимости от диаметра обрабатываемых на сделанном своими руками станке бревен, а также надежно фиксировать его после окончания регулировки.

Рама и дополнительные элементы

Рама, высота которой должна составлять полутора метра, делается своими руками из швеллера 100, для придания конструкции дополнительной жесткости ее укрепляют косынками. Блок станка, который будет осуществлять разрезание бревен, будет двигаться по швеллерам при помощи шпилек-винтов. Жесткая фиксация к пилораме режущего узла пилы осуществляется посредством болтов с контргайками.

Чтобы сделать станок более удобным в использовании, для него можно сделать своими руками дополнительное приспособление, в котором будет собираться стружка. В самом простом случае это – обычный деревянный или фанерный ящик, также можно использовать и что-то другое подобное.

Готовая самодельная ленточная пилорама

Таким образом, самодельную ленточную пилу по чертежам можно сделать и самостоятельно даже в гараже или небольшой домашней мастерской. Но благодаря такому самодельному инструменту с пилой можно прямо на своем участке производить доски, распиливая бревна.

Работать на таком инструменте, изготовленном по готовым чертежам своими руками, достаточно просто. Положив на ложе бревно, зафиксировав его и включив механизм, он быстро сделает необходимую обработку бревна при помощи ленточной пилы.

В процессе использования самодельного станка необходимо постоянно следить, чтобы его пила всегда оставалась острой, а также придерживать правил техники безопасности.

Для хорошего хозяина наличие всей необходимой техники — это счастье. Особенно важно иметь различные приспособления тем людям, которые живут в собственном доме. Например, самодельная ленточная пила существенно облегчит работу с деревянными изделиями. При этом, как уже понятно, аппарат можно соорудить самому из подручных материалов.

Сферы применения и конструкция агрегата

В принципе, устройство используется на лесопилках в промышленных или домашних условиях. Оно обладает определенными преимуществами и недостатками, однако применяется очень широко.

Устройство данного агрегата достаточно простое. На устойчивой раме крепится электродвигатель и шкивы. К ним присоединяется режущее полотно. Благодаря двигателю обеспечивается работа аппарата. В зависимости от типа полотна вы имеете возможность резать не только дерево, но и металлы, сплавы, полипропилен.

Преимущества и недостатки аппарата

Ленточная пила своими руками делается достаточно быстро. Естественно, при этом нужно соблюдать все требования чертежа и быть точным. Однако сначала следует определиться с тем, стоит ли ее делать. Для этого необходимо обязательно рассмотреть все плюсы и минусы агрегата. Итак, среди преимуществ можно выделить такие:

— Высокий уровень производительности.

— Низкая отдача тепла.

— Отличная точность работы, а также высокая скорость.

— Возможность изготавливать заготовки по индивидуальным параметрам. При этом вы можете резать не только по прямой, но и криволинейные изгибы.

— Для изготовления и использования инструмента вам не понадобится большое количество денежных средств.

— Ленточная пила, своими руками которую сделать не так уж и сложно, оставляет пропил небольшой ширины. Благодаря этому вы получаете минимум отходов. Это является очень важным для производства различных изделий из дерева.

Естественно, ленточная пила, своими руками которую можно сделать за несколько дней, не лишена недостатков. Например, таким устройством вы можете сделать только продольные распилы, так как его конструкция не позволит совершить что-то другое. В процессе работы станок может издавать сильный шум и вибрацию. Кроме того, аппарат имеет большие размеры. Если вы решили самостоятельно изготовить такой станок, то вам придется применять специальное оборудование.

Если вас не пугают недостатки, то такой аппарат может принести очень много пользы владельцу.

Какое полотно следует выбрать?

Ленточная пила своими руками может производиться из тех материалов, которые можно найти дома. Однако полотно придется покупать. Перед этим стоит определиться, какое именно оно должно быть. Для этого нужно знать, что вы собираетесь резать. Итак, существуют такие полотна:

1. Биметаллические. Они применяются для резки достаточно прочных сплавов, нержавейки. При этом вы можете быть уверены в том, что лента не лопнет.

2. Алмазные. Они используются, если необходимо обработать мрамор, гранит, кварц и другие самые твердые материалы.

3. Твердосплавные. Они могут быть применены для резки таких сплавов, которые достаточно сложны в работе.

4. Из инструментальной стали. Такие полотна чаще всего используются в домашних условиях или небольших мастерских. Они больше всего подходят для работы с простыми материалами.

Разновидности станков

Перед тем как начать изготовление ленточных пил, следует разобраться в их типах. Существует такая классификация аппаратов:

— Беззубые. Они обладают высокой производительностью и могут работать с металлом. Особенностью таких устройств является то, что они все-таки имеют небольшие зубцы. Работают они за счет трения и дополнительного нагрева.

— Зубчатые. Они могут использоваться для распила дерева или пластика. Особенностью полотен в таких устройствах является то, что они замкнутые.

— Электроисковые. Чаще всего они устанавливаются на крупных производствах, где нужно обрабатывать большое количество материала.

Какие материалы нужны для изготовления?

Нужно отметить, что не всю конструкцию можно соорудить из подручных средств. Поэтому перед тем как сделать ленточную пилу, следует собрать нужные детали:

1. Деревянные щиты, ДСП, МДФ или фанера. Из этих материалов изготавливается рама и тумба для пилы, а также шкивы.

2. Листовая сталь для производства режущего полотна или уже готовая деталь, которую можно приобрести в магазине.

3. Швеллер и стальной прут. Данные детали применяются для изготовления опорной рамы и оси, на которой будут устанавливаться шкивы.

4. Листовая резина. Она применяется для защиты древесины.

5. Прочный ремень, который будет обеспечивать вращение колес на станке.

6. Полиуретановый клей для соединения некоторых частей.

7. Крепежные элементы: саморезы, кронштейны, болты, шайбы и резиновые прокладки.

9. Электрический двигатель. Не следует покупать очень дорогую модель. Просто определитесь с тем, какую мощность должен иметь станок.

Таким образом, может быть сооружена ленточная пила своими руками. Чертежи этой конструкции следует делать, максимально точно рассчитывая каждый шаг. Естественно все схемы вы можете найти уже в готовом виде.

Необходимый инструмент

Для того чтобы начать изготовление ленточной пилы своими руками, необходимо подготовиться. Вам нужны такие инструменты:

— Резальный и точильный станок.

Естественно, могут понадобиться и другие инструменты. Например, фрезерный станок.

Инструкция по изготовлению и сборке аппарата

Теперь следует приступить к производству представленного агрегата. Для этого придется осуществить несколько этапов:

1. Если вы решили изготовить такой агрегат, как ленточная пила, своими руками, чертежи у вас уже должны быть. Именно они — залог успеха. Начать стоит с сооружения стола и тумбы, на котором будет фиксироваться механизм. Для этого вам понадобится мебельный щит или дерево.

3. Теперь можно сделать раму для сборки всего устройства. Она может иметь С-образную форму, которая обеспечивает хорошее удержание ленты. Опорная рама изготавливается из швеллера, на который надевается стальная ось.

4. Теперь разберемся со шкивами. Они должны быть надеты на ось при помощи втулок, причем на разных ее концах. Естественно, оба шкива необходимо сбалансировать.

5. Для того чтобы лента не вибрировала, необходимо применить демпфер.

6. Все движимые детали следует подсоединить к электродвигателю.

7. Также вы можете соорудить направляющий механизм, при помощи которого будет подаваться обрабатываемый материал. Для этого используются металлические уголки.

Особенности настройки аппарата

Ленточная пила по дереву самодельная должна быть тщательно подготовлена к работе. Для этого ее следует испытать и настроить. Режущая лента должна находиться строго под прямым углом. Любой незначительный перекос может остановить работу машины и стать опасным для жизни.

Учтите, что лента для резания должна быть максимально натянута. Для настройки используйте ведомый шкив. Именно при его помощи вы сможете нормально отрегулировать ваш станок. Также следует отметить, что применяемая при изготовлении сварка ленточных пил (своими руками осуществить ее достаточно просто) обеспечит хорошую прочность и устойчивость машины.

Заточка пилы

Естественно, любая техника нуждается в периодическом ремонте и осмотре. Например, заточка ленточных пил своими руками производится достаточно просто. Главное, знать ее технологию. Для работы используется специальный станок. Вся работа состоит из нескольких этапов:

1. Первоначальная заточка (устраняет появившиеся трещины, восстанавливает симметрию и профиль зубьев).

2. Очистка полотна от опилок и пыли.

3. Разводка (для восстановления заднего и переднего углов).

4. Финальная заточка. Она устраняет все искажения и придает остроту зубцам.

Если у вас нет опыта заточки пил, то все действия следует делать максимально осторожно. От этой процедуры зависит качество работы устройства. Если же вы не уверены в своих силах, то пригласите опытного специалиста.

Какие проблемы могут возникнуть во время изготовления аппарата?

Прежде всего, для выполнения некоторых работ вам понадобится сложное оборудование. Например, не каждый мастер умеет пользоваться сварочным аппаратом. Не у всех есть фрезерные станки. Учтите, что вся конструкция обязательно должна быть устойчивой. При этом следует не забывать о массе того материала, который будет обрабатываться.

Не всем удается разобраться с чертежом. Учтите, что недостатком такого аппарата является достаточно широкий пропил. В общем, если вы хотите соорудить такой агрегат самостоятельно, запаситесь необходимым инструментом, материалом и терпением.

Особенности применения пилы

Даже после того как вы сможете сделать представленную конструкцию, следует научиться правильно пользоваться ей. Например, старайтесь соблюдать все необходимые правила безопасности. Учтите, что в некоторых случаях полотно может лопнуть, поэтому если вы не уверены в прочности его крепления, то не находитесь слишком близко к станку.

Соблюдайте и такие правила эксплуатации аппарата:

— Чем больше заготовка, которую надо обработать, тем крупнее зубья должны быть у пилы.

— Лучше применять универсальные режущие ленты. В этом случае вам не придется менять полотно каждый раз, когда вам нужно будет обработать какой-либо другой материал.

— Перед изготовлением аппарата нужно обязательно выбрать то место, где он будет стоять. При этом учитывается размер помещения, наличие электрической проводки. Естественно, это место должно хорошо вентилироваться.

— Перед работой старайтесь максимально натянуть режущую ленту. В противном случае станок не только не будет выполнять свои функции, но и станет опасным для здоровья.

— Агрегат не должен работать более двух часов подряд. После этого лента снимается и оставляется в покое не менее чем на сутки.

— После длительной работы станок надо смазывать. Подберите для своей машины подходящее вещество.

— Обязателен правильный развод зубьев.

Вот и все особенности изготовления и использования ленточной пилы. Учтите, что это устройство требует соответствующего ухода. Если вы видите, что оно работает неправильно, то лучше повременить с началом его эксплуатации. Будьте внимательны и осторожны.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

При большом объеме использования пиломатериалов, рано или поздно встает вопрос о собственной пилораме. Подобные установки имеются в продаже, но стоимость их чрезмерно высока.

Поэтому многие домашние мастера изготавливают распилочный станок самостоятельно. Используются следующие варианты:

В рабочем столе находится прорезь, из которой на поверхность выходит часть зубчатого диска. Заготовка движется поперек пилы, размещенной стационарно. С точки зрения самостоятельного изготовления – самый простой вариант;

  • Цепная (как правило, бензопила).

    Бензопила устанавливается на кронштейн с направляющими, или стационарно. Оператор либо ведет инструмент вдоль заготовки, либо заготовка движется на цепь. Достаточно просто для самостоятельного изготовления, но годится лишь для чернового распила;

  • Ленточная подача.

    В такой конструкции бесконечное полотно движется по кругу, опираясь на два вала (шкива). Самое сложное приспособление, с точки зрения кустарного производства. Но качество работ и универсальность компенсируют все издержки.

  • Самодельная ленточная пила – как изготовить пилораму

    Главная проблема подобной установки – ее габариты. Владельцы квартир с лоджиями могут не беспокоиться. Это приспособление не для вас. Разве что настольный вариант – заменитель ручного лобзика.

    Если речь идет о роспуске кругляка на бревна – необходим просторный навес, сарай или отдельный цех. Разумеется, все это располагается во дворе частного дома.

    ВАЖНО! Учитывая потенциальную опасность конструкции, и размеры заготовок – помещение подбирается с учетом свободного пространства вокруг пилорамы.

    Чертежи лучше изготовить с использованием специализированных программ, например – AutoCAD. Общий вид конструкции в трехмерном изображении представлен на иллюстрации:

    В данном материале описывается вертикальная ленточная пила.

    Изготовление рамы

    Самая ответственная часть станка – рама, или станина. Она несет на себе всю тяжесть конструкции и является опорой для рабочего стола. Можно изготовить ее из стального профиля или уголка, но с точки зрения стоимости материала – дерево предпочтительнее.

    Пилорама может быть по дереву или по металлу, в зависимости от выбранного полотна. При этом правильно изготовленная станина обеспечит надежность работы с любым материалом.

    Строить раму из фанеры или ДСП нежелательно. Лучшим материалом будет доска 20 мм, из которой можно собрать любую конфигурацию станины. Конструкция клеится по принципу – каждый следующий слой пересекает направлением волокон предыдущий.

    Можно усилить конструкцию, применяя саморезы для скрепления слоев, однако – главным связующим материалом остается клей. Конструкция «С» образной формы получается жесткой, и в тоже время относительно упругой. То есть рама помимо несущей составляющей, выполняет роль своеобразного демпфера, что позволяет сгладить рывки полотна для ленточной пилы.

    Блок верхнего шкива

    Следующая ответственная часть установки – регулируемый блок верхнего колеса (шкива). Вал должен перемещаться вертикально для обеспечения натяжения полотна при его неизбежном растягивании в процессе работы. Рамка изготавливается из прочной древесины (бука или дуба).

    Внутри рамки находится деревянная вставка из того же дерева, в которой непосредственно крепится вал для колеса. Вал вытачивается в соответствии с внутренним диаметром подшипника колеса.
    Вставка с валом должна иметь одну степень свободы, для регулировки наклона оси.

    Это потребуется при настройке натяжения ленточного полотна. Наклон регулируется шпилькой с резьбой и комплектом интегрированных в дерево гаек.

    Вертикальное перемещение осуществляется с помощью винтового механизма с шестигранной головкой. Можно подтягивать блок торцевым ключом, или установить стационарную ручку для регулировки. Сама рамка блока движется по направляющим, установленным в верхней части станины.

    Для этого в них предварительно фрезеруются пазы, соответствующие стойкам рамки.

    ВАЖНО! Все гайки в регулировочном механизме усиливаются металлическими пластинами. При необходимости гайки можно приварить.

    Вал вытачивается с фланцем, при помощи которого он закрепляется с тыльной стороны на деревянной вставке. Пример такого фланца на иллюстрации:

    Изготовление колес (шкивов)

    Материал для склеивания колес – фанерные круги. Вырезаются при помощи фрезерного циркуля. В зависимости от толщины материала, слоев может быть 2 или 3. Общая толщина колес порядка 30 мм. После склейки необходимо вырезать отверстие для подшипника.

    Для устойчивости конструкции, подшипник лучше закрепить в муфте, выточенной из фторопласта или текстолита. Можно обойтись алюминиевой, если найдете круг подходящего диаметра.
    Со стороны блока на вал надевается фторопластовая шайба.

    Металл использовать нежелательно, по причине ускоренного износа. Внешняя сторона подшипника фиксируется фланцем, на иллюстрации он квадратной формы.

    Беговая поверхность колес обтачивается до бочкообразной формы. В этом случае ленточная пила самоцентруется. На готовую поверхность надевается и приклеивается велосипедная камера. После окончательной сборки колеса балансируются. Это можно сделать, изменяя диаметр отверстий, которые сверлятся в диске.

    ВАЖНО! При установке подшипника необходимо обеспечить перпендикулярность вала. В случае отклонения (даже незначительного), колесо будет иметь биение по плоскости, и ленточное полотно может соскакивать.

    На нижнее колесо крепится приводной шкив. Вал устанавливается жестко, без возможности регулировки. Натяжение приводного ремня лучше регулировать положением двигателя, для этого его фундамент оснащается продольными пазами в местах крепления к основанию станка.

    Нормальная скорость вращения колес для ленточной пилы – 700-900 об/мин. При расчете диаметров приводных шкивов необходимо учесть рабочие обороты электромотора.

    Распилочный стол

    Столешница вместе с основанием также делается из дерева. Основание выполняется в виде тумбы, внутри которой будет спрятан двигатель с пусковым устройством, и ящики для приспособлений и запасных частей.

    Стол изготавливается из толстой фанеры, с рабочей стороны клеится текстолит. Неплохим вариантом может оказаться столешница от кухонной мебели с прочным ламинатом на поверхности.
    Для удобства работы столешницу можно выполнить поворотной.

    В этом случае можно будет выполнять распил под нужным углом. Механизм наклона столешницы описывать нет смысла, поскольку каждый мастер сам решит, какие степени свободы ему понадобятся.

    В комплекте со столом надо изготовить параллельный упор. Конструкция самая разнообразная: от профиля с двумя струбцинами до роликовой системы направляющих.

    Настройка ленточной пилы

    Для начала выставляются колеса строго параллельно друг другу. Вертикальное смещение шкивов убирается при помощи фторопластовых шайб, надетых на валы. Первичный запуск осуществляется без направляющих, и делается пробный распил без нагрузки. Правильно настроенные колеса вращаются без рывков, лента не стремится соскочить со шкивов.

    После настройки устанавливается блок направляющих полотна. Без него невозможно производить распил под нагрузкой. Особенность конструкции – модуль состоит из двух частей, но обе половинки должны быть выставлены строго по линии пильного полотна.

    Полотна для ленточных пил

    Есть мастера, которые самостоятельно изготавливают полотна для ленточной пилы. Можно приобрести заготовку в виде стальной полосы, и произвести заточку ленточной пилы по шаблону. Соединение полотна в замкнутую ленту является самым сложным этапом изготовления. Сварка ленточных пил производится контактным методом встык. Нахлеста быть не должно.

    После соединения стык шлифуется.
    Однако современный ассортимент полотен, позволяет купить комплект для любого материала по доступной цене.

    Так что не тратьте свое время на изготовление расходных материалов – это не тот случай, когда имеет смысл применить свое мастерство.

    Перед покупкой воспользуйтесь справочным материалом по подбору ширины полотна в зависимости от радиуса закругления. Возможно, вы будете выпиливать на вашей пилораме фигурные изделия из дерева.

    На видео пошагово рассказано как сделать самодельную пилу по дереву из фанеры и ступицы от жигулей. После сборки, для работы на пиле применяется полотно по дереву 6TPI 3380×0,65х10 мм. от станка JWBS-18 Jet PW10.3380.6. Вообще пильную ленту необходимо подбирать по профилю зуба в зависимости от породы дерева. Например: твердые породы дерева пилят лентой шириной от 80 мм.

    При подборе оборудования для домашней мастерской ленточную пилу редко включают в разряд первоочередного инструмента: большинство операций можно выполнить и без неё. Я долгое время обходился тем, что у меня было, но в результате созрел для изготовления ленточной пилы. В результате поисков я наткнулся на сайт канадского изобретателя Маттиаса Вандела. Он предлагал сделать ленточную пилу практически полностью из дерева. При этом характеристики её были очень приличными, а любую запчасть потом несложно сделать самому.

    Основные характеристики моей самодельной ленточной пилы


    Моя пила отличается от той, что была в чертежах разработчика, но я и не стремился повторить проект один в один. Многое зависит от выбранного двигателя, пильных лент и заготовок. Я использовал те полотна, что смог найти. Асинхронный электродвигатель подходящей мощности тоже завалялся в закромах. Пильные полотна оказались чуть короче рекомендованных – я решил не рисковать и уменьшил внутренний размер рамы на 10 мм.

    Конструкция ленточной пилы. Большая часть деталей – из дерева.


    Высота (без тумбы), мм

    Ширина (со столом), мм

    Глубина (со столом), мм

    Стол (ширина х глубина), мм

    Наклон стола, градусы

    Масса (без тумбы), кг

    Максимальная толщина заготовки, мм

    Отступ полотна от рамы, мм

    Длина полотна, мм

    Ширина полотна, мм

    Изготавливаем раму ленточной пилы


    Это основной элемент станка. Я использовал сосновую дюймовку, простроганную на рейсмусе до толщины 19 мм. Рама склеена из нескольких слоёв досок с перехлёстом. Нельзя использовать для рамы ДСП, МДФ, фанеру или мебельный щит. Рама имеет С-образную форму, где сверху монтируется основа для направляющей механизма натяжения с верхним колесом, а снизу крепятся две ноги, соединяемые с основанием. Рама состоит из шести основных слоев и дополнительных накладок. Для увеличения жёсткости предусмотрены диагональные элементы. При поэтапном склеивании необходимо контролировать перпендикулярность элементов, чтобы рама получилась плоская (без скручивания). Раму склеивал без основания, оставив под него пустые пазы. Вклеить основание удобнее уже после установки блока оси нижнего колеса. Моего запаса струбцин не хватало, и я дополнительно использовал саморезы. Поверхности готовой рамы отшлифовал и покрыл лаком в два слоя.



    1. Склеивание первого слоя рамы. Эта операция задаёт форму рамы. 2.При приклеивании следующих слоёв нехватка струбцин компенсируется саморезами. 3.К готовой раме прикручены направляющие для подвижного блока верхнего колеса. 5. Пропиливание пазов в подвижной рамке блока верхнего колеса под вставки. 5. Теперь треугольные вставки можно вклеить в пазы подвижной рамки… 6. выбрать четверти по бокам. 7. Устройство натяжения пильного полотна. 8. В этом положении виден упор собрано пока без рукоятки вращения. Три регулировочного винта блока регулировки дубовые пластины выполняют роль пружины. верхнего колеса. 9.Склеивание колеса из трёх фанерных кругов. 10.Фланцы (часть – с подшипниками) с подкладками подогнаны к заготовкам колес и промаркированы. 11. Шкив двигателя точил непосредственно на самом двигателе.

    Блок крепления верхнего колеса


    Следующий этап – сборка и установка подвижного блока крепления верхнего колеса. Он должен перемещаться в вертикальном направлении и обеспечивать натяжение пильного полотна. Для этого на подготовленных «рогах» рамы закрепил профиль из дуба, который формирует направляющий паз. Блок – это прямоугольная рамка с вставленным в неё подвижным держателем вала верхнего колеса. Рамку изготовил из древесины дуба. Для усиления угловых соединений использовал дополнительные вставки. Склеив рамку, пропилил в углах пазы. Затем вырезал треугольные вставки и вклеил их в пазы. В завершение по бокам рамки выбрал четверти под направляющие в основной раме. Рамка должна перемещаться в пазах без ощутимых люфтов. В верхней части рамки установил длинный болт для её перемещения и регулировки натяжения пильного полотна. На держателе (бруске с отверстием и выбранными четвертями с противоположных сторон) вала колеса вверху установлен винт для регулировки наклона колеса. Крепится держатель к рамке двумя саморезами, а за счёт люфтов достигается его подвижность для регулировки. Под винт установлена металлическая подкладка. Вал в держателе после настройки пилы фиксируется саморезом. Пружинящий эффект при натяжении полотна создают три дубовые пластины.

    Изготовление колёс пилы


    Колеса пилы имеют диаметр 400 мм. Их как раз нужно делать из фанеры или МДФ. Колёса у меня вышли толщиной 29 мм. Склеил их из трёх фанерных кругов. Самый ответственный участок здесь – центральная часть колёс. Заготовки вырезал с помощью фрезерной машинки. В центре круга сверлил отверстие 0 6 мм и в него устанавливал центр фрезерного циркуля. Потом это отверстие использовал для совмещения заготовок и склеивания. Вырезал круги с припуском 10 мм под чистовую обработку. Валы 0 25 мм (под приобретённые подшипники) мне изготовил токарь. Они имеют с одной стороны ограничитель, а с другой – внутреннюю резьбу М12. Для изготовления фланцев использовал фанеру. Перед тем как сверлить в них отверстия под подшипник сверлил в центре отверстие 0 6 мм и, совместив его с центром колеса, сверлил по четыре отверстия под шканты. Положение фланца на колесе маркировал. Фланец состоит из двух частей. Внешняя деталь толщиной 15 мм держит подшипник, а внутренняя – толщиной 10 мм формирует зазор между колесом и подшипником. Диаметр отверстия в колесе должен быть немного больше диаметра вала. Самая ответственная операция – сверление отверстия диаметром 52 мм под подшипник во внешней части фланца. Специально для этого я купил кольцевую пилу 0 52 мм и после проверки прошлифовал её по наружному диаметру на 0,3 мм. Подшипники потом запрессовывал с помощью киянки. Перед приклейкой фланцев к колесу вырезал держатель вала нижнего колеса – деревянный брусок с отверстием для вала, который крепится снизу рамы. Сверлить отверстие непосредственно в раме нежелательно: велика вероятность, что сверло уведёт. Держатель же проще повернуть на нужный для коррекции угол. В колесах просверлил по четыре технологических отверстия, чтобы в них можно было продеть струбцины при склеивании. Сразу после склейки колеса надел его на вал. Благодаря предварительному центрированию фланцев и просверленным отверстиям под шканты, у одного моего собранного колеса практически отсутствовало биение, а вот у второго была некритичная «восьмёрка» до 3 мм. Для подгонки колеса в размер по диаметру и для формирования профиля нужно было соединить колесо с двигателем. На первом этапе использовал временный шкив из фанеры – прикрутил его саморезами к колесу. Шкив для двигателя я выточил, используя сам двигатель, а затем соединил ремнём двигатель и временный шкив колеса. Зафиксировав колесо, прикрутил деревянный брусок в качестве упора и с помощью токарных резцов обточил колесо до 0 400 мм. Диаметр колеса на валу контролировать сложно, поэтому я замерял длину окружности. Она равна 1 256 мм. Обработанной кромке колеса придал бочкообразную форму. Благодаря этому лента не соскальзывает с колеса, а, наоборот, на нём самоцентрируется. Угол скоса должен быть 5 градусов с каждой стороны.

    12. Когда все детали были готовы, приклеил фланцы к колесу. 13. В качестве держателя использовал блок крепления нижнего вала. 14.Колесо обточил до нужного диаметра придав кромке бочкообразную форму. Скос в каждую сторону – примерно 5 градусов. 15.После предварительной сборки колёса. 16.Направляющая в комплекте с блоками опорных подшипников. 17. Установлена направляющая с верхним опорным подшипником, но пока без «сухарей». На колёса натянуты резиновые камеры (после окончательной сборки их нужно приклеить). 18.Опора рабочего стола оснащена выставил регулировкой в одну плоскость. механизмом наклона

    Изготовив оба колеса, на одном из них установил штатный приводной шкив (читайте о подобном решении здесь). Его толщину и форму подгонял под используемый ремень, а диаметр рассчитал так, чтобы скорость движения пильного ленточного полотна была примерно 800 м/мин. Теперь оставалось только отбалансировать колёса. Для этого я взял подшипники с внешним 0 22 мм. Их потом использовал в качестве опорных для пильного полотна. Закрепив горизонтально временную ось и надев на неё подшипники, установил колесо так, чтобы оно легко вращалось, и самая тяжёлая его часть опускалась вниз. Сверлом Форстнера делал небольшие углубления в нижней зоне колеса с тыльной стороны. В результате таких манипуляций я добился, чтобы колесо перестало вращаться в любом положении. На этом балансировка закончилась. Колеса покрыл лаком в два слоя.

    Затем на колеса натянул разрезанные камеры от 16″ колес детского велосипеда. Резина защищает поверхности колёс от повреждения полотном, снижает шум и предотвращает проскальзывания. Балансировку, правда, пришлось повторить.

    Крепление колёс на раму ленточной пилы


    Первым установил верхнее колесо. На вал надел шайбы из фторопласта. Колесо крепил болтом с толстой шайбой, вкручивая его в торец вала. Регулировочным болтом выставил верхнее колесо параллельно раме. Блок нижнего колеса закрепил на раме струбцинами и навесил нижнее колесо. С помощью линейки и фторопластовых шайб выставил колёса в одну плоскость. Смещением нижнего блока добился, чтобы линия, соединяющая центры валов, была параллельна вертикальной стойке рамы. Эту операцию выполнял с установленным штатно пильным полотном. После настройки блок крепления нижнего вала зафиксировал. Проверив вращение пилы вручную, решился на пробный пуск. Соблюдая осторожность, включил станок. Испытания прошли успешно. Лента перемещалась посередине колёс, никакой вибрации и подозрительных шумов. Заменив полотно на самое узкое, провёл повторное испытание. Можно было вклеивать основание под двигатель и крепить его к раме.
    21. Установлены рабочий стол с пластиной нулевого зазора и вороток механизма натяжения пилы. Станок готов к испытаниям. 22.Рабочий стол можно наклонить под нужным углом. Виден опорный саморез регулировки положения рабочего стола. 23.Прочный каркас мобильной тумбы-подставки.24.Защитный экран двигателя.

    Настройка направляющих пильного полотна


    Гладкий торец пильной ленты упирается в наружное кольцо подшипника, а с боков её удерживают «сухари». Сначала я сделал «сухари» из фторопласта, но они быстро износились. Поэтому (по совету автора) заменил их на деревянные. В качестве защитного кожуха использовал прямоугольную дюралевую трубу, раскроив её дисковой пилой. Кожух прикрутил к шине саморезами. Шину нужно выставить с высокой точностью, так как при длине 300 мм даже незначительный перекос по отношению к пильному полотну будет ощутим. Для крепления шины в раме выбрал паз. Разметку выполнял по натянутому широкому полотну. Затем уточнил разметку паза по размерам направляющей шины. Но как я ни старался, при выборке паза ошибся на 0,3 мм, что привело к ошибке в нижней точке почти на 4 мм. Поэтому из остатка дюралевой трубы я вырезал уголок, расширил в раме паз на его толщину, а для коррекции положения подклеил несколько кусочков самоклеящейся бумаги толщиной 0,1 мм. Добившись желаемого результата, зафиксировал уголок саморезами. В фиксаторе предусмотрены два отверстия. Одно основное – для максимальной площади прижима шины, второе используется только при очень толстых заготовках, чтобы максимально поднять шину.

    Изготовление рабочего стола для ленточной пилы своими руками


    Сначала изготовил опору с механизмом наклона стола. Делал её из древесины дуба. К ней крепится нижний блок опорных подшипников. К поворотному механизму стола присоединил подкладку из ЛДСП для повышения жёсткости стола. На сам стол я пустил обрезок столешницы из ДСП. Она довольно толстая и прочная, а поверхность у неё – гладкая и скользкая. Кромки обшил буковыми рейками. В рабочей зоне в столе выпилил прямоугольное отверстие, а затем выфрезеровал выемку под вставку из МДФ. Вставку устанавливал при включенной пиле: заводил вставку в пазы и задвигал до упора, одновременно пропиливая её на нужную длину. При повороте стола под углом вставку либо вообще вынимаю, либо изготавливаю новую под конкретный угол. На гайку механизма натяжения полотен я изготовил вороток. Силу натяжения устанавливаю на глазок – порвать полотно практически невозможно. Чтобы удобнее было выставлять стол перпендикулярно к полотну, изготовил дополнительный упор для стола. Вкрученный в упор само- рез позволяет регулировать положение стола. А чтобы опилки не налипали на колёса, установил обрезанную зубную щётку на нижнее колесо.

    Изготовление тумбы для пилы


    Размеры тумбы я выбрал исходя из размеров основания пилы, а высоту подгонял так, чтобы стол был на уровне 1 050 мм от пола – для меня это в самый раз. Тумбу сделал из обрезков шпунтованной половой доски толщиной 35 мм. Каркас тумбы собрал на шкантах. Углы изнутри усилил металлическими уголками. Боковые вставки – из ламинированного ДСП. Задняя стенка – из МДФ. В общем, всё из обрезков. Верхний ящик тумбы служит для сбора опилок. Тумба установлена на колесики с возможностью их фиксации.

    25. Правая стенка кожуха нижнего колеса скошена вверху для упрощения замены пильных полотен. 26. Задняя стенка защиты нижнего колеса установлена наклонно и направляет опилки в ящик. 27. Параллельный упор закреплён на рабочем столе. Установка защиты. 28.Так выглядит защита подвижных элементов. Установлены пусковая кнопка пилы и выключатель подсветки.

    Защитные кожухи и элементы корпуса пилы являются одновременно и направляющими для удаления опилок. Все рабочие элементы пилы защищены экранами. В качестве материала для кожухов и экранов использовал МДФ толщиной 8 мм и сосновые доски.

    Электропроводка


    Кроме пусковой кнопки сразу решил установить подсветку рабочей зоны. Для этого использовал светильник с гибким кронштейном, а его выключатель расположил рядом с кнопкой пуска. Провода пропустил сквозь раму и закрепил сзади.

    Параллельный упор


    Ленточной пилой уже можно было пользоваться, но ощущалась нехватка параллельного упора. Механизм фиксации упора соорудил на базе эксцентрика. Из-за скругленного переднего края стола пришлось дополнительно вырезать подвижный толкатель с полукруглой передней кромкой. Шину упора сделал из лиственницы. С противоположной стороны шины прикрепил захват, который упирается в край стола. На изготовление пилы у меня ушло почти два месяца. Правда, работал над ней я далеко не каждый день. Проект получился очень увлекательным. Работой станка доволен. Сейчас даже не представляю, как раньше обходился без ленточной пилы. В качестве теста для пилы я сделал несколько шкатулок.

    Ленточная пила по дереву своими руками- все фото


    ©Сергей Головков, г. Новочеркасск

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

    Александр Куприянов, г. Брянск
    2017-04-07 (17:26) #

    Пила с угольником своими руками

    Кода нужно отрезать доску или рейку строго под прямым углом, а угольника под рукой нет, пользуюсь ножовкой с небольшим дополнением.

    К полотну у самой рукоятки приклепал два подходящих по форме деревянных брусочка, как показано на рисунке. Чтобы нанести разметку, прикладываю рукоятку к ребру заготовки и карандашом (можно гвоздем) провожу линию вдоль полотна по детали, затем по отметке отрезаю необходимую часть.

    хорошая машинка..молодец мастер..а насчет ДСП – у меня ленточная пила сделана с колесами из ДСП толщиной 15 мм…из дверки от старого шифонера который лежал в сарае лет 20..колеса – 25 см диаметром..пильная лента 6.3 мм длинна 180 см..высота пропила = 200 мм..стоит моя машинка на улице уже три года. кульком целофановым накрыва..в минс 20 пилю спокойно дрова..кто желает сделать ленточную пилу по дереву – сделайте обязательно..экономия по электричеству – у меня движок 550 ватт..скорость движка 900 оборотов..я уменьшил в трое..и шумит не громко..единственный совет – делайте раму из фанеры – меньше вибрации..сталь всетаки немножко вебрирует..чугун не дает вибрацию но уголков чугунных не бывает

    Хорошо сделано. А где чертежи можно взять?

    Александр
    2015-07-28 (20:41) #

    Молодец! Первый сайт где наиболее полно рассказано как делать пилу(размеры там и всё прочее), остальные одни рисовки, да показухи, мол вот как я могу или перепечатки друг дружкины. Из ДСП и МДФ понятно почему нельзя делать, а с фанерой, что не так? Скажу честно в деревяшках я не силён. И ещё надо бы добавить сюда про движок (обороты, мощность ишкивы под ремень). А так всё класно, огромное спасибо!

    Проведение своими руками большого количества работ той или иной направленности, которые подразумевают широкое использование доски, деревянного бруса и тому подобных материалов, связано с необходимостью проведения распиливания бревен. Понятно, что всегда можно приобретать уже готовые к использованию материалы, что в наше время не составит никакого труда, или же купить ленточную заводскую пилораму промышленного назначения. Но такие решения связаны со значительными материальными затратами, а это не всегда оправдано.

    Более дешевым вариантом является разработка своими руками ленточной пилы по дереву, но для этого нужно будет иметь чертежи, полотно из прочного металла, режущий материал, а также некоторые другие детали.

    Главной частью такой домашней пилорамы является пила и мотор, что будет приводить ее в движение. Оптимальный вариант – двигатель, мощность которого составляет 10 кВт: в таком случае можно будет без проблем разрезать на доски любые бревна с помощью станка, изготовленного своими руками.

    Что нужно для самостоятельного изготовления станка?

    Собрать своими руками такой ленточнопильный станок вполне возможно по готовым чертежам, благодаря этому будет возможность распиливать на доски любые бревна прямо у себя дома. Для выполнения такой работы – собственноручной сборки станка – потребуется:

    • некоторые детали старых автомобилей;
    • прокат сортового типа;
    • проведение слесарных и токарных работ;
    • незначительные сварочные работы.

    Во время сборки подобного ленточного станка по дереву можно использовать старые шкивы от любой сельскохозяйственной техники, оптимальный диаметр которых – около 30 см. Направляющие такой самодельной пилорамы лучше всего сделать с труб двух видов из металла: полудюймового диаметра и немного большего, в результате чего последние можно будет надевать на меньшие трубы, оставляя незначительный зазор около 0,5 мм.

    Изготовление основания и устройства для закрепления бревен

    На первом этапе собственноручного проведения таких работ изготавливается основание для будущего станка для превращения обычных бревен в качественные доски. В качестве материала для этого подойдут уголки из металла. Устанавливать их следует вверх стороной, при этом необходимо добиться максимальной точности регулировки колесиков, иначе они будут быстро изнашиваться.

    Перпендикулярно этим уголкам привариваются профильные трубы размерами 2,5×2,5 мм, между ними – труба диаметром в полдюйма, на которой закрепляются когти, являющиеся крепежом для бревен.

    Такие крепежные приспособления должны легко двигаться в нужные стороны. Для надежной фиксации бревна достаточно пару раз ударить по зажимам молотком, вследствие чего произойдет заклинивание механизма фиксации материала, и с ним можно будет проводить все требуемые операции.

    При собственноручной сборке пилы ленточного типа профильные трубы из твердого металла, которые устанавливаются перпендикулярно к основанию, должны быть сделаны таким образом, чтобы немного выступать за основание. Кроме того, на данных трубах следует установить перемычки: на них будут размещаться бревна перед распилкой на станке.

    Как правильно устанавливать шкивы

    Шкивы станка следует подтачивать таким образом, чтобы при надевании ремень выступал за их край на пару сантиметров. Вся такая конструкция перемещается по специальным направляющим – трубам, которые располагаются горизонтально. Этот узел, в случае необходимости, можно зафиксировать на нужном месте с помощью болтов.

    Чтобы предотвратить спадание ленты со шкивов во время работы на станке, их нужно устанавливать не параллельно, а под небольшим наклоном – в результате такой установки во время работы пилы лента будет «натягиваться» на ролики сама.

    В качестве ведомого используется правый шкив, поэтому для него необходимо приделать пружину, автоматически натягивающую его во время работы. Левый же шкив, следственно, является ведущим, поэтому фиксировать его при собственноручной сборке ленточного станка необходимо жестко. При смене размера пилы ведущий шкив нужно сдвигать.

    Как делать правильный роликовый узел

    В собственноручно сделанном ленточнопильном станке оптимальным вариантом будет использование каленых роликов. Правильным решением будет сделать весь узел с роликами собственноручно и быть уверенным в его надежности, а не использовать готовый.

    Данный узел состоит из 3 подшипников, два из которых – марки 202, а еще один, сзади, немного больший. Вал и ролики необходимо выточить таким образом, чтобы в случае уменьшения или увеличения ширины пилы станка оставалась возможность устанавливать шайбы между подшипниками.

    Вал должен входить в две трубки: полудюймовую и немного большую, вставив одну в другую. В полудюймовой трубе вал должен иметь небольшое смещение оси, по сути его приваривают к нижней стенке.

    Весь этот узел станка, что состоит из трубок и вала, к направляющим прикрепляется своими руками таким способом, чтобы была возможность регулировать роликовый узел по высоте, смещать его в стороны в зависимости от диаметра обрабатываемых на сделанном своими руками станке бревен, а также надежно фиксировать его после окончания регулировки.

    Рама и дополнительные элементы

    Рама, высота которой должна составлять полутора метра, делается своими руками из швеллера 100, для придания конструкции дополнительной жесткости ее укрепляют косынками. Блок станка, который будет осуществлять разрезание бревен, будет двигаться по швеллерам при помощи шпилек-винтов. Жесткая фиксация к пилораме режущего узла пилы осуществляется посредством болтов с контргайками.

    Чтобы сделать станок более удобным в использовании, для него можно сделать своими руками дополнительное приспособление, в котором будет собираться стружка. В самом простом случае это – обычный деревянный или фанерный ящик, также можно использовать и что-то другое подобное.

    Таким образом, самодельную ленточную пилу по чертежам можно сделать и самостоятельно даже в гараже или небольшой домашней мастерской. Но благодаря такому самодельному инструменту с пилой можно прямо на своем участке производить доски, распиливая бревна.

    Работать на таком инструменте, изготовленном по готовым чертежам своими руками, достаточно просто. Положив на ложе бревно, зафиксировав его и включив механизм, он быстро сделает необходимую обработку бревна при помощи ленточной пилы.

    В процессе использования самодельного станка необходимо постоянно следить, чтобы его пила всегда оставалась острой, а также придерживать правил техники безопасности.

    Самодельная ручная ленточная пила из фанеры с приводом от шуруповерта

    Ручная ленточная пила по металлу позволяет делать очень тонкий гладкий рез, превосходящий по качеству результат от болгарки. Однако это дорогостоящий инструмент, покупка которого для рядового пользователя нецелесообразна. Для домашних нужд его можно сделать своими руками.

    Основные материалы:


    • фанера 3 мм, 20 мм;
    • мелкие подшипники – 12 шт.;
    • микро подшипники – 2 шт.;
    • мебельные гайки для мебели М6 – 2 шт.;
    • болты М6 – 2 шт.;
    • автомобильная камера;
    • стальной кругляк d9-10 мм;
    • мини петли – 2 шт.

    Изготовление пилы


    Из фанеры 20 мм нужно вырезать заготовку станины пилы. В ней выпиливается 2 окна, как на фото.


    Затем из фанеры вырезается 3 квадратные закладные для усиления станины под установку шкивов. Две из них склеиваются вместе. При этом нижняя делается меньшего размера. Квадрат снизу должен входить в вырез станины, но быть за него немного короче.


    На станине делается разметка под установку левого шкива. По ней просверливается сквозное отверстие. Также требуется просверлить ранее сделанные закладные.
    После этого нужно расширить отверстия корончатым сверлом до половины толщины фанеры, и вычистить их под установку подшипников. На сдвоенной закладной подшипники ставятся с обеих сторон.

    В двойной закладной нужно просверлить 2 отверстия сверлом 9 мм. Одно делается насквозь выступа большего квадрата, второе с торца меньшего в направлении подшипника. Затем в них закручиваются самонарезающиеся мебельные гайки М6.


    Далее требуется просверлить отверстие в торце станины напротив окна под регулируемый шкив. Нужно, чтобы оно совпало с отверстием в сдвоенной закладной. Затем через него закручивается болт с барашком из фанеры. Он будет регулировать натяжение пильного полотна. Такой же болт закручивается во вторую гайку. Он будет менять угол шкива.

    На станине делается 2 выреза под 45 градусов по бокам центрального окна.

    Также из фанеры вырезается 2 приводных шкива.

    В их центре делается отверстие, в которое запрессовываются стальные пруты. Перед этим края кругляка пропиливаются вдоль. После прессовки в пропилы забиваются шканты из гвоздей. Полученные шкивы подравниваются на токарном станке, или просто вращаясь в шуруповерте.


    Углы станины скругляются.

    Затем на нее вклеивается левая закладная. По бокам окна для скользящей закладной делается выборка, в которую вкручиваются усиливающие стальные пластины.



    Далее устанавливаются приводные шкивы с учетом размера пильной ленты. Ось левого обрезается вровень со станиной, и в ее торец закручивается болт в ранее сделанное отверстие с нарезанной резьбой. В оси второго шкива на скользящей закладной делается боковое отверстие под установку шплинта. Оба шкива перед монтажом оснащаются парой шайб, чтобы они не терлись о станину.


    Из фанеры вырезаются вставки для установки на ранее сделанные под 45 градусов вырезы на станине.
    Также на них приклеивается резина с обрезанной автомобильной камеры.


    Они позволят подогнуть пильную ленту под правильный угол атаки. Вставки прикручиваются по месту.



    Там, где по ним будет тереться лента, делается пропил. Через него нужно засверлиться сбоку и вставить внутрь микро подшипник. Затем на вставки уже сверху устанавливается по 4 обычных подшипника, которые будут исполнять функцию ограничивающих роликов.

    Из тонкой фанеры и бруска изготавливается защитный кожух. Он прикручивается на станину с помощью петель. Затем устанавливается и регулируется пильное полотно.





    В удобном месте к станине приклеивается рукоятка. Когда клей высохнет, можно зажать необрезанную ось шкива в патрон шуруповерта и начать пользоваться пилой.


    Смотрите видео


    12 проектов ленточной пилы своими руками, которые вы можете построить уже сегодня (с иллюстрациями)

    Если вы ищете уникальную возможность сделать что-то своими руками, чтобы заполнить свободное время, ленточная пила обладает неограниченным потенциалом для творчества. Эта пила отлично подходит для резки сложных форм независимо от толщины древесины. Не только это, но вы также можете использовать пилу для повторной резки деталей и перепрофилирования древесины.

    Ниже мы нашли 12 самодельных ленточных пил, над которыми вы можете начать уже сегодня. Посмотрите ниже, чтобы увидеть наши фавориты.

    1. Шкатулка для драгоценностей от Instructables

    В Instructables представлен план изготовления шкатулки для драгоценностей с помощью ленточной пилы, с которой можно начать работу с ленточной пилой. Уровень навыков не только прост, но и позволит размять ноги (так сказать) и позволит вам почувствовать свой инструмент. Более того, эта простая коробка станет отличным подарком для члена семьи, друга или даже для себя.

    Технические характеристики

    Уровень навыка:  Легкий

    Инструменты

    • Ленточная пила
    • Настольная пила
    • Рубанок (дополнительно)
    • Барабанная шлифовальная машина
    • Зажим для полотна

    Материалы

    • 3’ X 3½” X ⅜” клен
    • 28” X 2” X 3/16” орех
    • 20” X 4½” X ¼” орех

    2.Вешалка для одежды по инструкции

    Эта забавная поделка «Сделай сам» по инструкциям обеспечит универсальность в вашем доме. Вы можете не только повесить свои пальто и шляпы, но и место, где можно положить почту, повесить ключи и оставить заметки. Проект среднего уровня квалификации предоставит вам все детали, необходимые для того, чтобы сразу приступить к этому плану. Это мило, уникально и создаст чувство стиля, которое также нелегко воспроизвести. Хотя для этого проекта вам потребуются средние навыки, это стоит дополнительных усилий.

    Технические характеристики

    Уровень мастерства: Средний

    Инструменты

    • Ленточная пила
    • Ручная пила
    • Карандаш
    • Линейка
    • Дрель
    • Четырехмиллиметровое сверло по дереву
    • Плоское сверло
    • Наждачная бумага
    • Кисть

    Материалы

    • Клееная еловая доска
    • Деревянные вешалки для одежды
    • Лист бумаги
    • Кронштейны для подвески шкафа с винтами
    • Краска
    • Направляющая лента
    • Чистый воск для дерева

    3.Именная табличка от Reality Daydreams

    Таблички с именами недавно снова вошли в моду, но они могут быть слишком дорогими, если их изготавливать на заказ. К счастью, компания Reality Daydreams придумала решение, которое можно сделать своими руками. Хотя это один из самых сложных проектов, он стоит затраченных усилий, если у вас есть уникальная и ручная работа.

    Технические характеристики

    Уровень мастерства: От среднего до продвинутого

    Инструменты

    • Ленточная пила
    • Меловой маркер
    • Дрель
    • Спиральная пила
    • Фреза с закруглением
    • Орбитальная шлифовальная машина
    • Степлер или гвоздевой пистолет

    Материалы

    • Твердая древесина
    • Клей для дерева
    • Краска
    • Морилка
    • Меловой маркер
    • Сосновая доска 1” X 10”
    • Фанера ¼”
    • Прочная вешалка для картин

    4.Совок от Four Oaks Crafts

    Хотя это может показаться очень простым «сделай сам», на самом деле это универсальный проект, который требует еще нескольких шагов и немного больше времени, чем другие проекты. Однако самое замечательное то, что совок можно добавить к другим проектам «сделай сам», чтобы добавить личную деталь. Например, прикрепите ложку к раскрашенной вручную банке из-под кофе или используйте ее с домашним тортом из мороженого. Несмотря на это, дополнительное время того стоит, особенно с пошаговыми инструкциями от Four Oaks Crafts.

    Технические характеристики

    Уровень мастерства:  Легко модерировать

    Инструменты

    • Ленточная пила
    • Ручная дрель или сверлильный станок
    • Ленточная шлифовальная машина
    • Бит Форстнера

    Материалы

    • Кусок дерева на ваш выбор
    • Наждачная бумага
    • Минеральное масло пищевого качества

    5. Игрушечный самолет от Instructables

    Если вы ищете уникальный и персонализированный подарок на рождение ребенка, день рождения или другое событие, игрушечный самолет ручной работы — отличный выбор.Instructables предоставила этот проект ленточной пилы своими руками, который сделает вас фаворитом в глазах маленьких мальчишек. Следуйте приведенному ниже плану, но помните, что вы можете настроить этот проект по своему усмотрению.

    Технические характеристики

    Уровень навыка:  Простой и продвинутый

    Материалы

    • Древесина на ваш выбор
    • Суперклей
    • Краска или морилка (дополнительно)

    6. Чехол для USB от Crafts & DIY

    Это крошечный проект «сделай сам», который привносит новые технологии в винтажную атмосферу.Используя план проекта Crafts & DIY, вы можете создать эту крышку USB из дерева. Вы можете покрасить его, запятнать или оставить в необработанном виде для настоящего деревенского ощущения.

    Технические характеристики

    Уровень мастерства:  Средний

    Инструменты

    • Ленточная пила
    • Карандаш
    • Наждачная бумага
    • Зажимы различных размеров
    • Защитные очки

    Материалы

    • Небольшой кусок дерева на ваш выбор
    • Клей для дерева
    • Флэш-накопитель USB

    7.Обеденный стол Saw Hub

    Saw Hub отвечает за этот более крупный проект «Сделай сам» ленточной пилы, который вы можете начать сегодня и закончить в свободное время. Этот план подробный, точный, но все же дает вам достаточно места для творчества и добавления вашего личного прикосновения. Независимо от того, имеете ли вы деревенскую атмосферу, современность, ощущение или даже пляжный и прибрежный декор, этот проект поможет вам создать идеальный главный акцент в столовой.

    Технические характеристики

    Уровень мастерства: От среднего до продвинутого

    Инструменты

    • Ленточная пила
    • Орбитальная шлифовальная машина
    • Очки
    • Рулетка
    • Карандаш
    • Дрель

    Материалы

    • Древесина на ваш выбор
    • Шурупы для дерева

    8.Прикроватная тумбочка с тремя ящиками Fix This Build That

    Прикроватная тумба — это основной аксессуар для спальни, который можно довольно просто изготовить с помощью ленточной пилы и других основных инструментов, если у вас есть правильный план проекта. Fix This Build That предоставил пошаговое руководство, в котором будут изложены все детали, чтобы не только создать этот дизайн, но и добавить все последние штрихи, которые вы ищете.

    Технические характеристики

    Уровень мастерства: От среднего до продвинутого

    Инструменты

    • Ленточная пила
    • Приспособление для крепления крег
    • Лицевой зажим Kreg
    • Настольная пила
    • Торцовочная пила
    • Орбитальная шлифовальная машина
    • Аккумуляторная дрель

    Материалы

    • (5) 8’ 1 X 6 сосновые доски
    • (3) 8’ 2 X 2 доски из тополя
    • (10) 8’ 1 X 4 сосновая доска
    • (3) пары направляющих полного выдвижения
    • (3) ручки для выдвижных ящиков
    • Винты с потайным отверстием 1 ¼”
    • Морилка или краска

    9.Кашпо для суккулентов от Home Crux

    Если вы хотите эффектный элемент современного и роскошного декора, идеально подойдет кашпо для суккулентов. Хотя этот проект выглядит просто, дизайн Home Crux поможет вам начать работу сегодня со всеми необходимыми инструментами и материалами. Они также делятся простым руководством о том, как собрать эту уникальную деталь шаг за шагом.

    Технические характеристики

    Уровень мастерства:  Продвинутый

    Инструменты

    • Ленточная пила
    • Рулетка
    • Наждачная бумага

    Материалы

    • Древесина на выбор
    • Клей для дерева
    • декоративные камни
    • Суккуленты (настоящие или искусственные)
    • Морилка или краска

    10.Деревянные миски от Instructables

    Летом нет ничего лучше, чем наслаждаться хрустящим салатом во дворе, который подают в традиционных деревянных салатницах. Если вы хотите приступить к проекту «Сделай сам» с помощью ленточной пилы, который может помочь воплотить эту картину в жизнь, у Instructables есть план проектирования, который научит вас делать деревянные чаши с помощью ленточной пилы. Мало того, что эти миски отлично подходят для жарких, влажных салатных дней (без каламбура), они также являются отличным стартовым хобби.

    Технические характеристики

    Уровень мастерства:  Легко модерировать

    Инструменты

    • Ленточная пила
    • Калькулятор
    • Линейка
    • Карандаш

    Материалы

    • Древесина на выбор
    • Клей для дерева
    • Минеральное масло пищевого качества

    11. Дорожная кружка производства Гильдии столяров Америки

    Поскольку мы пошли с деревянными салатницами, мы решили поделиться и деревянной кружкой.Эти уникальные предметы будут привлекать внимание и заставят ваших друзей и семью поверить в то, что вы потратили немного денег. Гильдия столяров Америки создала простой в использовании дизайн «сделай сам», которому будет легко следовать, и вы можете приступить к плану прямо сейчас.

    Технические характеристики

    Уровень квалификации:  От среднего до продвинутого

    Инструменты

    • Ленточная пила
    • Линейка
    • Карандаш
    • Зажимы
    • Хомуты для шлангов
    • Дюбели

    Материалы

    • Двухцветная древесина
    • Клей для дерева
    • Металлическая вставка
    • Деревянное остекление
    • Крышка
    • Диск нижний

    12.Деревянные солнцезащитные очки от Instructables

    Наш последний проект ленточной пилы своими руками от Instructables. Они предоставили нам забавный проект солнцезащитных очков из дерева, который вы можете создать для себя, детей или всей семьи. Самое приятное то, что их можно настроить для разных участников. Раскрасьте их в разные цвета или добавьте другие детали, чтобы персонализировать их и сделать их своими. Вы также можете разместить их на своем столе или носить их!

    Технические характеристики

    Уровень мастерства:  Легко модерировать

    Инструменты

    • Ленточная пила
    • Карандаш
    • Тканевая лента (дополнительно)

    Материалы

    • Твердая древесина на ваш выбор
    • Заказанный объектив
    • Заказные петли
    • Распечатка проекта (см. проект)
    • Клей для дерева
    • Наждачная бумага
    • Морилка
    • Прозрачная глазурь для дерева

    Заключение

    Мы надеемся, что вам понравились эти 12 самодельных ленточных пил.Самое замечательное в этом инструменте заключается не только в том, что он может создавать странные углы, которые трудны для большинства пил, но также может выполнять множество других разрезов, которые вам нужны для создания красивых, уникальных и персонализированных проектов, которые будут бросаться в глаза.

    Избранное изображение: Pixabay

    55+ проектов ленточной пилы с бесплатными планами

    Сохраните на потом!

    Если вы ищете бесплатные шаблоны для ленточной пилы, вы находитесь в правильном месте! Нет необходимости тратить деньги на чертежи ленточной пилы, просто распечатайте их и можно приступать к распиловке.

    Ленточные пилы

    — это удивительно универсальные инструменты, которые могут резать неправильные или изогнутые формы из дерева, металла, пластика и других материалов. Вот почему нет недостатка в классных и бесплатных проектах ленточной пилы, которые вы можете попробовать дома.

    Самое замечательное в шаблонах ленточной пилы то, что они могут быть очень простыми или сложными. Вы можете делать простые вещи, такие как рамки для картин, или создавать настоящие предметы мебели.

    Независимо от ваших навыков и опыта, нет ничего более полезного, чем завершение проекта по ленточной пиле!

    Несмотря на то, что ленточные пилы не предназначены для детей, ничто не мешает вам вовлечь в проект всю семью после завершения резки.

    Обширный список бесплатных, загружаемых и распечатываемых шаблонов ленточных пил

    Чтобы сэкономить ваше время и энергию, мы составили лучший список печатных и бесплатных проектов ленточных пил для начинающих, средних и опытных пользователей ленточных пил.

    Мы искали в Интернете творческих мастеров по дереву и составили список с их лучшими загружаемыми и бесплатными моделями ленточных пил.

    Все, что вам нужно сделать, это нажать на любой из них, и вы перейдете на страницу с загружаемым бесплатным шаблоном ленточной пилы.

    Давайте начнем?

    1. Деревянная разделочная доска и поднос

    Источник изображения: Family Handyman — Download Plan!

    2. Проект Easy Bandsaw – Совки для ленточной пилы

    Источник изображения: Jay Custom Creations — План загрузки!

    3. Декоративная деревянная инкрустация – маленькая звезда

    Источник изображения: The Apprentice And The Journey Man — План загрузки!

    4. Чаша ленточной пилы

    Источник изображения: Dekeros — Instructables — план загрузки!

    5.Коробка для ленточной пилы – Whale

    Источник изображения: Гарольд Пеннер — Инструкции — План загрузки!

    6. Таксидермия с ленточной пилой

    Источник изображения: Wholman — Instructables — план загрузки!

    7. Ящик для ленточной пилы «Разбитое сердце»

    Источник изображения: Bales — Instructables — Download Plan!

    8. Ящики для ленточной пилы для специй

    Источник изображения: Bongo Drummer – Instructables – Download Plan!

    9. Ящик для ленточной пилы с несколькими ящиками

    Источник изображения: Highland Boxes — Instructables — Download Plan!

    10.Коробка для ленточной пилы с держателем для карандашей

    Источник изображения: Make Something TV — Instructables — Download Plan!

    11. Ящик для хранения полотна ленточной пилы

    Источник изображения: Seamster – Instructables – план загрузки!

    12. Ящик для ленточной пилы с крышкой

    Источник изображения: LanLeo – Instructables – план загрузки!

    13. Изготовление коробки для ленточной пилы

    Источник изображения: Мой Перес – Инструкции – План загрузки!

    14. Блок ленточной пилы с кнопкой

    Источник изображения: Popular Woodworking – план загрузки!

    15.Вешалка для верхней одежды

    Источник изображения: DW – S.Hansen – план загрузки!

    16. Прикроватная тумбочка своими руками

    Источник изображения: Shanty-2-Chic – план загрузки!

    17. Деревянные рамы для картин

    Источник изображения: Young House Love – план загрузки!

    18. Кресло-качалка

    Источник изображения: Lowes – план загрузки!

    19. Деревянные именные таблички со стрелами

    Источник изображения: Reality Day Dream – план загрузки!

    20.Настенная полка Easy DIY

    Источник изображения: Fine Woodworking – План загрузки!

    21. Деревянная ложка для кофе

    Источник изображения: Four Oaks Crafts — план загрузки!

    22. Барная стойка для завтрака своими руками

    Источник изображения: Reality Day Dream – план загрузки!

    23. Скульптура народного морского искусства

    Источник изображения: Войлочный магнит – план загрузки!

    24. Коробка для ручек для ленточной пилы

    Источник изображения: Four Oaks Crafts — план загрузки!

    25.Счастливая авария – Деревянные деревья

    Источник изображения: 100 вещей 2 делать — план загрузки!

    26. Коробка для книг ленточной пилы

    Источник изображения: Highland Woodworking – План загрузки!

    27. Коробка для ленточной пилы своими руками

    Источник изображения: Home Fixed – план загрузки!

    28. Декоративные подсвечники

    Источник изображения: Дитер Шнайдер – план загрузки!

    29. Великолепные сегментированные коробки

    Источник изображения: Дарбин Орвар – План загрузки!

    30.Знаки лома древесины

    Источник изображения: Making Stuff — план загрузки!

    31. Шкатулка для драгоценностей с ленточной пилой

    Источник изображения: Стив Френч – План загрузки!

    32. Подставка для карандашей «Ёжик»

    Источник изображения: Prodigal Pieces — план загрузки!

    33. Флаг Юнион Джек

    Источник изображения: The Car Michael Workshop – План загрузки!

    34. Ящик для игрушек в деревенском стиле

    Источник изображения: The Car Michael Workshop – План загрузки!

    35.Bluetooth-динамик своими руками

    Источник изображения: The Car Michael Workshop – План загрузки!

    36. Настенная стойка для виниловых пластинок

    Источник изображения: The Car Michael Workshop – План загрузки!

    37. Подставка для наушников

    Источник изображения: The Car Michael Workshop – План загрузки!

    38. Поднос для сервировки

    Источник изображения: The Car Michael Workshop – План загрузки!

    39. Настенное крепление для ноутбука

    Источник изображения: The Car Michael Workshop – План загрузки!

    40.Смарт-подставка для монитора Vizio D24F

    Источник изображения: The Car Michael Workshop – План загрузки!

    41. Подставка для корма и воды для собак

    Источник изображения: The Car Michael Workshop – План загрузки!

    42. Настенные полки Easy

    Источник изображения: The Car Michael Workshop – План загрузки!

    43. Магазинный барный стул

    Источник изображения: The Car Michael Workshop – План загрузки!

    44. Консоль подставки под телевизор

    Источник изображения: The Car Michael Workshop – План загрузки!

    45.Часы для гитары или держатель для медиатора

    Источник изображения: The Car Michael Workshop – План загрузки!

    46. Складной стол с ЧПУ X-Carve

    Источник изображения: The Car Michael Workshop – План загрузки!

    47. Подставка для кофейных кружек

    Источник изображения: The Car Michael Workshop – План загрузки!

    48. Часы терпения

    Источник изображения: The Car Michael Workshop – План загрузки!

    49. Держатель страниц для большого пальца для чтения книг

    Источник изображения: The Car Michael Workshop – План загрузки!

    50.ДЕРЕВЯННЫЕ САЛАТНЫЕ СЕРВЕРЫ

    Источник изображения: Деревообработка для простых смертных – план загрузки!

    51. Ленточная пила по дереву эвкалипта

    Источник изображения: Rockler – план загрузки!

    52. Деревянная игрушка-меч

    Источник изображения: Искусство мужественности — план загрузки!

    53. Детские кубики из натурального дерева

    Источник изображения: Crafts Tuts Plus – план загрузки!

    54. ДЕРЕВЯННАЯ КРУЖКА ДЛЯ ПУТЕШЕСТВИЯ

    Источник изображения: Гильдия столяров Америки — план загрузки!

    55.Деревянная шкатулка для драгоценностей

    Источник изображения: Fix This, Build That — Instructables — Download Plan!

    Сохраните на потом!

    Как пользоваться ленточной пилой

    Ленточная пила, состоящая из верхнего и нижнего колес со столом для поддержки работы между ними, вращает непрерывное гибкое полотно вокруг колес.

    Для чего используется ленточная пила?

    Ленточные пилы

    универсальны. Хотя они не режут прямо, как настольная пила, они более безопасны в использовании.И хотя настольная пила может вырезать такие соединения, как пазы и шпунты, которые не может сделать ленточная пила, эти соединения также легко вырезаются с помощью фрезера.

    С правильным полотном ленточная пила может резать дерево или металл как по кривым, так и по прямым линиям. Лезвия бывают разной ширины и количества зубьев. Более узкие лезвия хороши для более крутых изгибов, а более широкие лезвия лучше подходят для прямых разрезов. Большее количество зубьев на дюйм обеспечивает более гладкий срез, а меньшее количество зубьев на дюйм обеспечивает более быстрый, но более грубый срез. Хорошее лезвие общего назначения может иметь ширину ½ дюйма с тремя зубьями на дюйм.

    Размеры ленточной пилы

    Размер ленточной пилы указывается в дюймах, наиболее распространенными являются 14 дюймов. Размер относится к расстоянию между лезвием и горловиной пилы или колонной, поддерживающей верхнее колесо.

    Ленточные пилы

    варьируются по размеру (и цене) от 10-дюймовых настольных станков до 24-дюймовых отдельно стоящих станков для профессиональных мастерских. 14-дюймовые отдельно стоящие пилы, вероятно, обеспечат наибольшую отдачу от затраченных средств, а бывшие в употреблении легко доступны.

    Как настроить ленточнопильный станок

    Чтобы ленточная пила пила наилучшим образом, необходимо правильно установить полотно.Это самая сложная часть использования ленточной пилы, и это не так сложно.

    1. Отключите пилу от сети и откройте ее корпус.
    2. Освободите натяжитель лезвия, закрепите лезвие петлей на нижнем колесе, а затем накатите его на верхнее, убедившись, что зубья направлены вниз к верхней части стола.
    3. Теперь затяните натяжитель ровно настолько, чтобы убрать провисание лезвия.
    4. Вращайте верхнее колесо вручную и регулируйте регулировочную ручку (обычно в задней части верхнего колеса) до тех пор, пока лезвие не пройдет примерно посередине колес.
    5. Далее следуйте инструкциям производителя по правильному натяжению лезвия. Степень натяжения будет зависеть от ширины лезвия.

    Чтобы точно отслеживать и удерживать лезвия на колесах, ленточные пилы опираются на направляющие над и под столом. Для начала убедитесь, что ни одна из направляющих не касается лезвия. Затем выполните следующие действия:

    1. Сначала работая сверху, ослабьте стопорный болт лезвия и отрегулируйте упорный подшипник так, чтобы он был толщиной с визитную карточку и не касался лезвия.
    2. Затем перейдите к направляющим блокам сбоку от лезвия.
    3. Ослабьте их стопорные болты и отрегулируйте их так, чтобы они были на расстоянии толщины листа бумаги от лезвия.
    4. Выровняйте направляющие блоки так, чтобы они находились на одном уровне с щелями между зубьями.
    5. Большинство ленточных пил имеют аналогичный набор направляющих под столом. Отрегулируйте их так же, как и верхние направляющие.
    6. Наконец, отрегулируйте стол так, чтобы он располагался перпендикулярно лезвию. Ослабьте фиксирующие ручки под столом.Используйте комбинированный квадрат, чтобы установить квадрат стола, а затем затяните ручки.

    Резка прямых линий с помощью ленточной пилы

    Хотите вырезать прямую линию с помощью ленточной пилы? Выполните следующие действия:

    1. Прежде чем делать какие-либо разрезы, установите кожух лезвия примерно на ½ дюйма выше ложи.
    2. Каждый раз, когда вы меняете лезвие, вы должны убедиться, что оно режет параллельно упору.
    3. Возьмите кусок металлолома длиной 2 фута с линией, проведенной по его середине параллельно одному краю.
    4. Вырежьте эту линию как можно лучше на глаз.
    5. Когда обрезки правильно выровнены с лезвием, вы почувствуете, что режете прямо, без необходимости вносить большие коррективы.
    6. Остановитесь и, удерживая заготовку на столе, выключите пилу.
    7. Когда лезвие перестанет двигаться, отметьте карандашом стол вдоль края куска обрезков.
    8. Ослабьте болты, удерживающие упор, установите упор на эту линию и снова затяните болты. Это установка забора, параллельная этому лезвию.Вы можете перемещать направляющую в обычном режиме, чтобы изменить ширину разреза по мере необходимости. Если у вашей пилы нет упора, вы можете купить его на вторичном рынке или просто прикрепить к столу прямой кусок дерева.

    Резка кривых с помощью ленточной пилы

    Начните с сопоставления лезвия с кривой. Затем следуйте этим советам:

    1. Для очень узких используйте более узкое лезвие. Тем не менее, слишком узкое лезвие может затруднить резку пологих кривых и получение ровной поверхности.
    2. При резке поддерживайте легкую постоянную скорость подачи заготовки, поворачивая ее вдоль лезвия по мере необходимости.Если вы остановитесь, чтобы скорректировать свой подход, это не приведет к гладкому результату.
    3. Лучше пробовать резать точно по линии. Оставаясь немного снаружи, это нормально, так как вы можете закончить кривую, отшлифовав ее. Если вы окажетесь внутри очереди, это будет сложнее исправить.
    4. Для узких резов полезно сначала сделать серию рельефных резов, т. е. резов, которые идут «перпендикулярно» кривой, и вплоть до макета. Когда вы прорезаете кривую и проходите через рельефные пропилы, лом отпадает и дает возможность двигаться задней части лезвия.

    Чем больше вы используете ленточнопильный станок, тем более универсальным он вам покажется, и тем лучше вы будете им пользоваться.

    17 самодельных ленточных пил, которые вы можете построить уже сегодня

    Устали платить высокие цены за оборудование и аксессуары? Вы устали от нехватки места для хранения в вашей мастерской? Проекты ленточной пилы «Сделай сам» — это ресурс с учебными пособиями и советами, которые помогут вам сделать необходимые инструменты. Эти проекты помогут построить ваш магазин, расширить набор навыков и сэкономить деньги.Если вам нравятся самодельные проекты по дереву с помощью ленточной пилы, вам понравятся профессиональные руководства в этом подробном руководстве. Узнайте, как сделать барабанную шлифовальную машину, лобзик, декоративный алмазный узор и многое другое за несколько простых шагов!

    Самодельные ленточнопильные станки

    Ленточные пилы используются для самых разных проектов. Они в основном используются для выполнения прямых пропилов в различных материалах, но их можно использовать и для многих других целей. Ленточная пила имеет бесчисленное множество применений, и всегда есть место для совершенствования.Один из способов улучшить вашу ленточнопильный станок — это изготовить собственные аксессуары и детали. Наиболее распространенное улучшение, которое делают люди, — это ограждение, которое прикрепляется к столу. Ограждение используется для того, чтобы древесина не двигалась во время резки. Вы можете заменить заводской забор на лучший или даже построить новый с нуля, если вам так хочется.

    С помощью этого руководства мы рассмотрим 17 различных проектов ленточной пилы своими руками, которые варьируются от простых до сложных. Ни один из этих проектов не является слишком сложным.

    Таксидермия с ленточной пилой

    Узнайте, как сделать свою собственную традиционную таксидермию от начала до конца, с помощью нашего учебника и книги по таксидермии с ленточной пилой своими руками. Прохождение этого процесса, экономя деньги, является одной из лучших частей таксидермии с ленточной пилой своими руками, но выполнение этого гуманно правильным способом является еще одним большим преимуществом этого процесса. Вы когда-нибудь хотели заняться забавным искусством таксидермии? Теперь есть простой и интересный способ сделать это. Наша ленточная пила и почти все остальное, что необходимо для избавления от этих нежелательных остатков, были собраны для вас и готовы к немедленному использованию!

    Ленточная пила Таксидермия — это искусство создания реалистичных скульптур животных в натуральную величину из посмертных масок, собранных в местном магазине таксидермии.Таксидермия с ленточной пилой — единственное руководство, написанное по этой необычной технике. Выполнение собственных ленточных пил — отличный способ привнести новое измерение в свое искусство, проводить уроки и семинары, открытые как для любителей, так и для профессионалов.

    инструкции

    Коробка для ленточной пилы, которую могут сделать дети

    В этой книге рассказывается о дизайне, конструкции и отделке коробки для ленточной пилы. Книга охватывает выбор древесины, вырезание деталей из пиломатериала с помощью ленточной пилы или спиральной пилы, а затем шлифовку, скругление краев, добавление дна, нанесение отделки и украшение для профессионального вида.Они могут испачкать руки и взяться за настоящую работу, которую необходимо выполнять по дому или в саду для всеобщего удовольствия.

    Итак, в книге, предназначенной специально для детей, есть веселый и простой в исполнении проект, который заставит их почувствовать себя особенными, даст им еще один инструмент в их занятой коробке творчества и избавит от подарков, которые просто собирают пыль. Используйте ручную пилу. чтобы вырезать фальцевые соединения, а затем сгладить барабанной шлифовальной машиной. После нескольких быстрых резов ручной пилой и некоторой шлифовки, чтобы скруглить углы, вы получите забавную коробку для хранения безделушек или хранения швейных сокровищ.

    инструкции

    Рамка для фотографий «Сердце в сердце» + шаблон для ленточной пилы

    Вот простая поделка ко Дню святого Валентина, которая дает вам красивую рамку для фотографии и способ персонализировать ее с помощью кругов разного размера с сердечками внутри середина. Это очень удобно для начинающих и будет интересно подросткам, подросткам или взрослым. Все, что вам нужно, это фанера, ленточная пила, зажим и несколько петель.

    Эта фоторамка «Сердце в сердце» своими руками + схема крепления круга для ленточной пилы поможет вам создать уникальные рамки для фотографий! Этот план требует фанерной основы с сердцем, вырезанным лазером, и кругом, вырезанным из ДВП.Эти маленькие детали и определяют разницу между хорошей фоторамкой и ВЕЛИКОЛЕПНОЙ. Этот набор поставляется с подробными инструкциями и предназначен для всех, у кого есть электроинструменты, и которые действительно хотят сделать что-то особенное для своего дома.

    инструкции

    Коробки для ленточных пил Made Easy

    Коробки для ленточных пил Made Easy представляет собой пошаговое руководство по изготовлению коробок для ленточных пил всех видов. В этой книге вы найдете идеи, советы и приемы резки, сборки и отделки этих проектов, а также объясните, как устранять распространенные проблемы, которые могут возникнуть.Полное руководство по созданию коробок для ленточной пилы, от простых коробок до приспособлений для специальных форм, поможет вам создать прочные и привлекательные конструкции в кратчайшие сроки!

    Вы когда-нибудь смотрели на красивую, но необычную или сложную работу по дереву и мечтали создать ее своими руками? Если да, то эта книга для вас! От боковин стульев до шкатулок для драгоценностей и коробок для головоломок, даже подставок для тарелок и подсвечников (и многого другого) авторы книги «Коробки для ленточной пилы — это легко» раскрывают секреты создания стильных и функциональных изделий из дерева с помощью ленточной пилы… От простых в сборке проектов, таких как шкатулка для драгоценностей и подставка для тарелок, до сложных шедевров, таких как шестигранная коробка-головоломка, авторы Bandsaw Boxes Made Easy помогут вам развить навыки, необходимые для создания красивых предметов, которые можно хранить и любоваться на долгие годы.

    инструкции

    Коробка для ленточной пилы Основы

    Коробки для ленточной пилы делать интересно, и для них не требуется ничего, кроме ленточной пилы и набора полотен, зажимов и столярного клея.Но прежде чем вы сможете приступить к работе над своим следующим проектом, вам нужно начать с некоторой исходной информации. В этой инструкции содержится информация о различных породах дерева и материалах, необходимых инструментах, методах, которые следует использовать на каждом этапе процесса сборки, чтобы обеспечить хорошие результаты для каждой коробки, и, наконец, советы по обрезке и отделке готовой детали.

    Изготовление коробки для ленточной пилы — это просто, весело и станет отличным подарком для столяра из вашего списка. Это простой проект, который может варьироваться от послеобеденного развлечения до дней детальной работы.Коробки для ленточных пил не новы, но в некоторых регионах они не очень распространены. В то время как ящики для ленточных пил бывают самых разных форм и размеров, вы можете использовать для этого ящика красный кедр, он сделан из дуба, мескитового дерева, ореха пекан и сосны. Основное различие между этими видами заключается в усилиях, необходимых для выполнения различных надрезов.

    инструкции

    Как сделать простую деревянную шкатулку для украшений

    Вы все еще ищете идеальный подарок для любимого человека? Приближается украшенная деревянная шкатулка, маленькая с текстурой дерева и краской с брызгами масла, множество ярких цветов, а также место для хранения ювелирных изделий, есть более дюжины мест для хранения, чтобы удовлетворить ваши потребности.Мы верим, что удовлетворим потребности разных людей, вашего любимого человека. Сделайте эту простую деревянную шкатулку для драгоценностей своими руками любого цвета, который вам нравится, и персонализируйте ее своими украшениями. Идеальный подарок!

    Эта шкатулка для драгоценностей, сделанная своими руками, поможет сохранить и сохранить ваши драгоценные воспоминания. Он сделан из дерева, что придает ему элегантность и стиль. Не только шкатулка для драгоценностей, но и коробка-органайзер для багажника идеально подходит для хранения ваших украшений и других предметов не только; его можно использовать в качестве проектов Up-cycle Supply Box, Kids DIY Toy Box и многих других проектов ремесел.Шкатулка для драгоценностей, выточенная из массива сосны, с аккуратной выдвижной крышкой и золотым замком. Вы также можете сделать его на основе вашего собственного дизайна!

    инструкции

    Как сделать крышку USB из дерева

    Поскольку все мы знаем, что USB является важной частью нашей повседневной жизни, сегодня мы должны уделять большое внимание и мелочам. Итак, теперь появилась новая тенденция, когда люди хотят использовать USB по-другому, поэтому здесь представлен новый дизайн крышки USB из дерева, в которой вам не нужна никакая машина, и она просто сделана из куска дерева.Нет необходимости использовать какой-либо сложный инструмент или оборудование, так как вы будете использовать некоторые основные инструменты и хороший кусок дерева, с которым вы сможете работать.

    Итак, начнем, и удачи! Все используют это USB-устройство при проведении презентаций или хранении ценных данных. Он сделан из древесины, которая будет привлекательна своим красивым привлекательным видом, а с помощью простых инструментов и качественной древесины это можно сделать легко. Таким образом, вам нужно уделить больше внимания процессу, потому что это довольно легко, полное шагов

    ремесел.tutsplus

    Стол для столовой в фермерском доме своими руками

    Красивый, прочный и функциональный — этот стол для столовой в фермерском доме своими руками просто кричит о ручной работе! Просмотрите блог, чтобы увидеть, как легко воссоздать любой столовый или кухонный стол в его былом великолепии с помощью этого обеденного стола DIY Farmhouse. Добавьте очарования и характера, заменив старые или сломанные столешницы новыми столешницами из мелиорированного дерева и вернув вашей мебели прежнюю жизнь. .Вы можете выбрать одну из двух различных базовых частей: однотонную или переднюю часть.

    Стол имеет довольно деревенский вид. Соберите этот фермерский обеденный стол своими руками из собственного дома и украсьте свое пространство своей удивительной красотой! Стол для обеденного зала Farmhouse имеет столешницу из цельного дерева толщиной 10 мм с богатой отделкой из дуба. Эта коллекция, изготовленная из твердой твердой древесины тополя, оформлена в деревенском стиле и рассчитана на несколько поколений. Листья стола легко скользят для удобного хранения, когда они не используются.

    Пила

    Как сделать вешалку из старых вешалок для одежды


    Эта вешалка универсальна; он может вместить различные предметы, включая пальто, зонты, ремни и шарфы.Вешалка состоит из старых вешалок для одежды, которые никогда не использовались и просто лежали в коробке или шкафу почти в каждом доме. Эта вешалка для одежды из старых вешалок для одежды — очень простой проект, который можно сделать менее чем за час. Эта стойка также будет очень удобна для пальто, полотенец, варежек и шапок. . . ну вы поняли идею! Эта вешалка для одежды была сделана из вешалок для одежды, которые изначально предназначались для брюк, рубашек и курток.

    Вешалки для одежды были окрашены аэрозольной краской в ​​несколько слоев грунтовки, отшлифованы до гладкости, а затем окрашены в красивый бронзовый цвет.Пара шурупов прикрепляет верхнюю планку к стене, чтобы стратегически разместить ее в любом месте на любой стене в вашем доме. Неорганизованный вид нескольких вешалок для одежды добавляет характер и архитектуру вашему дому, не говоря уже о том, что это стильное настенное искусство для вашего дома.

    dw

    Тумбочка своими руками

    Это отличный проект для людей, которые ценят функциональность и красоту выше скорости и стоимости. Тумбочка представляет собой базовую тумбочку среднего размера с двумя ящиками, которую вы можете легко адаптировать в соответствии со своими потребностями.не покупайте новый спальный гарнитур, потому что у вас нет места для прикроватной лампы или тумбочки. Эта книга — отличный ресурс для всех, кто хотел бы превратить старый предмет мебели в эту недостающую пару мебели для спальни.

    Прикроватная тумбочка «Сделай сам» содержит инструкции по сборке собственной плавающей тумбочки. Красивая и прочная, эта тумбочка идеально сочетается с нашей узкой двуспальной кроватью. Он имеет верхнюю часть из МДФ с меламиновым покрытием и заднюю часть из фанеры для прочности. Две металлические планки соединены металлическим болтовым механизмом, позволяющим регулировать высоту кровати.Простой в установке и настройке, он может быть установлен с помощью любой стандартной отвертки и набора ключей, поэтому он не требует инструментов!

    Шанти-2-шик

    Изготовление простых рамок для фотографий из обрезков дерева

    Вы можете сделать эти рамы для картин, чтобы украсить свой дом. Или вы можете использовать их, чтобы сделать памятные подарки. Войлок, мешковина, ткань и другие виды мягких материалов лучше всего подходят для покрытия краев дерева. Возможности дизайна практически безграничны! Эти милые рамки идеально подходят для демонстрации фотографий и сувениров, и их очень легко сделать.Просто возьмите несколько кусков дерева и несколько петель, и у вас будет рама, которая обязательно понравится всем!

    У вас валяются лишние куски дерева, но вы всегда думали, что они слишком малы для рамки? Уже нет. Представьте себе, что вы берете один из этих кусков дерева, распиленный и выструганный по размеру, и превратили его в рамку для картины с нестандартным ковриком для любой картины! После того, как вы поместите стекло сверху и обрамите его лепниной, ваша тяжелая работа действительно приведет к красивому изображению в рамке, которое может легко принести более 50 долларов только на аукционах!

    younghouselove

    Проект «Лошадь-качалка»



    Этот смелый и красивый проект «Лошадь-качалка» — увлекательный и уникальный художественный опыт для всей семьи.Наблюдайте, как игла прокалывает слои расписанных вручную полотен. Слушайте, как играет музыка, которая приносит движение и энергию. Почувствуйте теплоту нашей гостеприимной атмосферы, в которой вырываются на свободу игривость и воображение. Потому что в Rockin’ Horse Project мы верим в способность искусства создавать сообщество, развивать любознательность, обучать социальным навыкам и повышать самооценку у детей.

    Проект Rockin’ Horse — это платформа для самовыражения, творческого самовыражения и воплощения мечты! Мы верим в способность творчества изменить нашу жизнь.Проект Rockin’ Horse вдохновляет детей и взрослых со всей страны программами, которые используют силу творчества и воображения для изменения жизни. Мы являемся организацией по сохранению и развитию сообществ, которая работает на севере Среднего Запада.

    lowes

    Индивидуальные деревянные таблички со стрелками

    Вы ищете интересный подарок? Здесь, в Customplaques, мы предлагаем широкий выбор персонализированных деревянных предметов искусства и аксессуаров для всех, включая наши персонализированные деревянные стрелочные именные места.Наши именные таблички со стрелками, разработанные для того, чтобы повесить их дома или в офисе, станут изюминкой любого помещения. Все наши изделия уникальны и персонализированы, поэтому вы можете создать идеальный подарок для любого!

    Изготовленные из дерева персонализированные деревянные таблички со стрелами с именами станут отличным подарком для детских комнат или детских садов. Предлагаемые в различных цветах и ​​​​дизайнах, эти таблички идеального размера для отображения имени ребенка, школы или важной даты! Индивидуальные деревянные таблички со стрелами станут отличным подарком на свадьбу, день рождения и другие торжественные мероприятия.Каждая персонализированная табличка предназначена для веселого и современного способа показать вашу фамилию дома на внутренней или внешней стене.

    realitydaydream

    Изготовление настенного панно со светодиодной подсветкой из деревянных поддонов

    Произведение искусства из поддонов – не что иное, как эффектное зрелище для любителей декорирования, которым нравится придавать более натуралистичный вкус всему своему домашнему декору. Это искусство из поддонов, несомненно, будет отлично смотреться на стене вашей спальни, возможно, вы даже можете повесить его у входа в свой дом или офис.Мелиорированная древесина кажется особенно вдохновляющей для таких инициатив по благоустройству. Научитесь превращать деревянную раму из поддонов в звездный свет для вашего дома, используя комплект светодиодов, подключаемый адаптер и немного красок.

    Это очень хороший проект для начинающих. Сделайте потрясающую настенную картину с подсветкой из деревянных поддонов, собрав отдельные части. Это хороший проект, которым можно сделать труднодоступные места, первое и самое главное, это удалить гвозди и другие ненужные предметы, а затем сделать основу, склеив кусочки поддона.Древесина сама по себе имеет свою индивидуальность, и ее можно увидеть в каждом изделии, даже после резки и придания ему формы.

    Изготовление миниатюрного комода

    Изготовление миниатюрного комода не так сложно, как вы думаете. Все, что вам нужно, это ручные рубанки и пилы, несколько стамесок и множество других инструментов, чтобы создать этот маленький шедевр! Сделайте миниатюрный комод из картона и картона. Начните с картонной коробки, чтобы сделать функциональную и чрезвычайно прочную мебель.Использование столярного клея является ключом к тому, чтобы этот проект работал хорошо.

    Изготовление миниатюрного комода — увлекательный способ научиться собирать мебель. Вы можете сделать этот проект с различными породами дерева и различными столярными изделиями с карманными отверстиями. Соберите миниатюрный комод, который будет выглядеть как большая версия, или соберите его, который будет выглядеть так же уникально, как и вы. Когда вы закончите, используйте готовую деталь, чтобы держать свои маленькие сокровища. Вы можете мечтать о настоящей версии или… построить ее!

    Входная дверь из красного дерева

    Изготовленная из массива красного дерева с матовым покрытием и пятью двустворчатыми окнами, наша входная дверь — идеальный способ привнести нотку элегантности и изысканности в ваш дом.Его унифицированная конструкция придает ему солидный и крепкий вид, который вам понравится долгие годы. Эта входная дверь из красного дерева придаст элегантность вашему дому. Соединение типа «ласточкин хвост» добавляет еще один штрих красоты и без того привлекательному изделию.

    Эта дверь комплектуется врезными замками для безопасности и широким порогом безопасности для дополнительной безопасности. Эта дверь, покрытая вручную лаком для сохранения насыщенного цвета, является идеальным началом для любого проекта по ремонту дома. Входные двери из красного дерева имеют полную длину и реверсивные петли для оптимального обзора с любой стороны.Твердое покрытие не требует особого ухода и долговечно. Современный стиль дополнит практически любой домашний декор. Эта входная дверь из красного дерева обязательно добавит элегантное прикосновение к природе в ваш дом, дополненное деталью из осколков стекла.

    Ящик для цветочных горшков «Сделай сам»

    Придайте новый импульс своему садоводству в этом сезоне с этим ящиком для цветочных горшков, сделанным своими руками! Используйте их на заднем дворе, на балконе и даже на окне, чтобы озеленить свой дом! Ящик для растений своими руками для трав и цветов, с эстетичным дизайном и достаточно прочный, чтобы противостоять элементам с минимальным обслуживанием.

    Станет прекрасным подарком для ваших близких, которые любят заниматься садоводством и высаживать на балконах различные растения. Ящик для растений основан на классической игровой форме перевернутой шляпы, но превратился в ящик для растений. Это простое в сборке и красивое дополнение к любому дому или саду.



    Коробка для ленточной пилы — пошаговое руководство по изготовлению своими руками

    Коробки для ленточной пилы имеют особую эстетику, которую трудно воспроизвести другими способами.Возможные формы, стили и расположение ящиков, включая скрытые ящики, крышки и выдвижные полки, ограничены только вашим воображением. Обычно их изготавливают из цельного цельного куска дерева. Коробка для ленточной пилы может представлять собой загадочную загадку как для многих столяров, так и для обычных людей. Но на самом деле они обманчиво просты в изготовлении. Чтобы демистифицировать процесс, мы собираемся разобрать его для вас шаг за шагом с большим количеством фотографий. Есть много вопросов, которые нужно охватить, так что давайте приступим к делу!

    Хватай дрова — давай сделаем ящик для ленточной пилы

    Мы собираемся сделать коробку на память из этого куска западного красного кедра.

    Ленточные пилы — одни из наиболее часто используемых стационарных инструментов в моем магазине; они удивительно универсальны. А ящики для ленточных пил — это эксплуатация того, что ленточные пилы делают (перепиливают и вырезают кривые) — и не делают (делают внутренние разрезы) — очень хорошо. Они могут быть изготовлены практически из любого куска цельного или ламинированного дерева. Если он достаточно большой, он, вероятно, сработает.

    В данном случае я использую обрезки кедра от строительства балкона. Балкон я не строил, но забрал остатки, многие из которых с годами превратились в ящики для ленточных пил и другие проекты.

    Я знаю, что узлы на этой лицевой стороне будут мешать ящикам в моем дизайне, поэтому я делаю это задней частью коробки.

    В большинстве проектов я начинаю с дерева с плоскими и гладкими поверхностями. Так как это кедр, который легко шлифуется, я проигнорирую шероховатые поверхности и сразу приступлю к проекту. Позже все будет отшлифовано.

    Небольшая подготовительная уборка

    Недостатки могут стать чертами, но секущиеся кончики становятся только головной болью. Я обрезала это перед тем, как выложить выкройку.

    Чтобы определить, с каким количеством древесины вам предстоит работать, осмотрите заготовку и отметьте любые трещины или другие препятствия, которых вы, возможно, захотите избежать. Недостатки часто могут быть включены в окончательный проект, становясь привлекательными чертами. Но секущиеся кончики могут быть проблемой и должны быть удалены, прежде чем продолжить.

    Обрежьте все волокна с секущимися концами. Я отрезаю понемногу, проверяю и повторяю, пока не пройду шпагаты.

    Разработайте дизайн ящика для ленточной пилы

    Имея в виду форму и размер дерева, я разработал пару дизайнерских идей.На этот раз я пойду с тем, кто сверху.

    Коробка для ленточной пилы может быть простой, состоящей из одного ящика, или настолько сложной, насколько вы можете себе представить. Вы можете найти множество дизайнерских идей и шаблонов в Интернете. Этот вдохновлен одним из моих старых проектов с многоуровневым выдвижным ящиком. Описанный здесь процесс может быть применен к бесчисленному количеству дизайнов, как моих, так и совершенно других. Простой или сложный.

    Делал несколько лет назад в подарок. Необычное расположение ящиков послужило источником вдохновения для текущего проекта и других.

    Как правило, ящики должны иметь закругленные углы из-за того, как они вырезаны. Можно сделать ящики с прямоугольными углами, используя технику, которую я придумал несколько лет назад, но это радикально меняет процесс сборки. Другими словами, это проект для другого времени.

    Более крутые повороты требуют лезвий меньшей ширины. Эта таблица дает вам представление о самой крутой кривой, которую можно сделать с помощью лезвий разного размера. Фото: OlsonSaw.net

    Имеющиеся в вашем распоряжении размеры дисков могут в некоторой степени повлиять на вашу конструкцию.Более широкие лезвия отлично подходят для резки прямых линий и перепиливания, но они ограничивают минимальный радиус кривых. Чем меньше лезвие (измеряется спереди назад), тем более крутые изгибы вы сможете вырезать.

    Обзор процесса изготовления ящиков для ленточной пилы

    Наиболее важным аспектом изготовления ящиков для ленточных пил является поддержание надлежащего порядка операций. Вот краткое изложение, прежде чем мы углубимся:

    1) Вырежьте общую форму.
    2) Отрежьте заднюю часть.
    3) Вырежьте ящики.
    4) Заклейте разрезы.
    5) Отрежьте передние и задние части ящиков.
    6) Разметьте и вырежьте внутреннюю часть ящиков.
    7) Отшлифуйте только внутреннюю часть вырезов ящика и каркаса (но не шлифуйте переднюю и заднюю части ни того, ни другого).
    8) Приклейте передние и задние стенки обратно к ящикам и каркасу.
    9) Изготовить и приклеить ручки для ящиков.
    10) Песок.
    11) Продолжайте шлифовать.
    12) Еще немного отшлифуйте.
    13) Нанесите отделку.
    14) Обработайте внутреннюю часть ящика выбранным вами способом.

    Во время всего процесса избегайте шлифования поверхностей среза, которые впоследствии будут склеиваться. Если вы оставите надрезы грубыми, они склеятся практически бесшовно, с очень небольшим нарушением рисунка волокон.

    Детка вернулась — давайте отрежем!

    Здесь я начинаю вырезать общую форму. Наверху есть расщепленный узел, которого я хочу избежать, поэтому я сначала обрезал его.

    ПРИМЕЧАНИЕ ПО БЕЗОПАСНОСТИ: Ленточные пилы и другие электроинструменты опасны. Убедитесь, что вы понимаете, как работают ваши инструменты и как ими безопасно пользоваться!

    Начните с вырезания внешней формы.

    Первый шаг — вырезать нужную форму.

    Отмечаю линию среза спинки.

    Затем отрежьте заднюю часть и отложите на потом. Обычно я режу заднюю часть толщиной около 1/8 – 3/16 дюйма. Чем больше коробка, тем толще задняя часть. В этом случае я оставляю достаточно мяса (1/4 дюйма), чтобы я мог отшлифовать шероховатую внешнюю поверхность, не становясь слишком тонкой.

    Использование упора пилы в качестве ориентира при отрезании задней части. Для этого разреза у меня установлено лезвие диаметром 3/4 дюйма. По мере приближения к концу разреза переместите руку за лезвие.Теперь, когда задняя часть отделена, отложите ее на потом.

    У тебя есть красивые изгибы в этих ящиках — мы должны как-нибудь потусоваться

    Габаритные размеры этой детали составляют 10-1/2 дюйма в длину, 5-3/4 дюйма в высоту и 3-3/4 дюйма в глубину.

    Теперь, когда вы определились с общей формой и размером, приступайте к размещению ящиков на передней части коробки. Ваш не обязательно должен быть причудливым, как мой; используйте свое воображение и сделайте его своим. Чтобы вырезать ящики, установите лезвие достаточно маленького размера, чтобы сделать нужные изгибы.Вы всегда можете сделать более широкие изгибы с помощью узкого лезвия, но вы не сможете сделать более крутые изгибы со слишком большим лезвием.

    Я установил лезвие 3/16 дюйма на оставшуюся часть проекта.

    Вырежьте ящики для ленточной пилы

    Чтобы вырезать ящики, нужно просто следовать линиям, как если бы вы использовали лобзик. На самом деле, если вы делаете достаточно маленькую коробку, вы можете выполнить весь проект с помощью прокруточной пилы.

    Проблема в том, как, черт возьми, вы можете достать ленточную пилу туда с по , чтобы вырезать ящики? Легкий; вы разрезаете тушу насквозь, а затем заклеиваете пропил (зазор, созданный лезвием).Хорошо вырезанный, хорошо проклеенный пропил будет практически незаметен.

    ВАЖНО: для запуска ящиков введите разрез с волокном, а не поперек!

    Чтобы вырезать ящики, определите линию, которая следует за зерном — в данном случае дно ящика — и подойдите к ней прямо со стороны ящика. Важно разрезать тушку только в том же направлении, что и зерно.

    Когда вы приближаетесь к повороту, не торопитесь. И помните, что лезвие должно быть режущим, чтобы поворачиваться.Вы не можете вращать древесину на месте, как с помощью спиральной пилы. Так что предугадывайте свои повороты.

    Приближаемся к первой кривой. Выходим из широкой дуги. Закругляем боковую часть ящика. Обходим весь круг, пока не вернемся к точке входа. Не торопитесь обходить кривые. Вы не хотите, чтобы края вашей коробки были слишком тонкими.

    Как только вы пробьете конец пропила, прекратите подавать древесину. Одной рукой придерживайте заготовку, а другой выключайте пилу. Как только лезвие остановится, аккуратно расправьте пропил (при необходимости) и вытащите лезвие из дерева.

    Завершите этот разрез, следуя по кривой до тех пор, пока она не прорежется. Затем прекратите подачу и выключите пилу, чтобы не оставить шрамов на уже отрезанной части.

    Один ящик вниз, три вперед

    Вот где мы находимся в этот момент. Этот разрез был точкой входа и выхода лезвия. Как только он будет заклеен, он почти полностью исчезнет, ​​невидимый для случайного наблюдателя.

    Если в ящике для ленточной пилы более одного ящика, вырежьте остальные прямо сейчас.

    Все 4 ящика вырезаны.

    Тревога разлуки — необязательный шаг к снятию напряжения

    Видите, как прорези практически исчезают, когда их держат закрытыми?

    Чтобы закрыть пропилы, введите клей и соедините их вместе. Закрытие пропилов вызывает небольшой изгиб древесины. Иногда, когда у вас есть несколько пропилов на одной и той же стороне коробки ленточной пилы, вы можете захотеть пережить некоторое напряжение, разделив каркас где-то посередине.

    Резка здесь эффективно устранит один пропил с каждой стороны.

    Делать это или нет, зависит от усилия, необходимого для закрытия всех пропилов, толщины стенок и жесткости используемой древесины.Вы ведь не хотите расколоть свою тушу, пытаясь закрыть целый ряд пропилов.

    Теперь каркас состоит из двух частей, в каждой из которых есть только один пропил, который необходимо склеить.

    Помните, что это разделение является необязательным шагом, который не требуется во многих/большинстве случаев, особенно если в вашем ящике только один или два ящика. Но это хороший инструмент, чтобы иметь в виду. Если у вас два ящика, по возможности расположите пропилы на противоположных сторонах коробки.

    Закрытие пропилов в корпусе коробки ленточной пилы

    Вот все части, которые у нас есть на данный момент.

    Теперь мы можем закрыть разрезы. Не шлифуйте пропилы! Оставьте их грубыми. Наносите клей экономно; это сильнее, чем вы думаете. Стремитесь к полному покрытию с минимальным излишком. Вы хотите, чтобы небольшое количество клея выдавилось — убедитесь, что швы полностью заполнены — но если он потечет или капнет, это может потребовать дополнительной работы позже. Следы клея можно вытереть влажной тряпкой. Просто постарайтесь не размазать его вокруг.

    Будьте осторожны, чтобы не переборщить с клеем. Это может сделать беспорядок, если это капает и течет.Одолжите кредитную карту друга, чтобы нанести клей. Или используйте зубочистку, визитную карточку или что-то еще. Сожмите их вместе, пока клей сохнет. Используйте достаточное давление, чтобы полностью закрыть зазор. Отложите каркас в сторону, чтобы он высох, и давайте вернемся к ящикам.

    Назад к ящикам для ленточной пилы

    Вот 4 выдвижных ящика.

    Теперь переделаем эти слизни в ящики. Отрежьте переднюю и заднюю часть каждого ящика так же, как мы отрезали заднюю часть коробки ранее. Вообще говоря, они не должны быть такими же толстыми, как задняя часть коробки.В большинстве случаев подойдет размер 1/8 дюйма.

    Я отрезаю около 1/8 дюйма. Может на волосок больше. После удаления задней части переверните кусок и удалите такое же количество материала с передней части. Кусок обрезков используется для проталкивания тонкого обрезка мимо лезвия.

    Отрезание передней и задней части ящика необычной формы.

    Я начал этот разрез с того, что передний конец плотно упирался в стол.

    Выдвижные ящики необычной формы могут показаться сложными для отделения передней и задней части. Проденьте их через полотно таким образом, чтобы разрезаемый участок всегда поддерживался столом ленточной пилы, даже если вам придется подпирать его куском дерева.В противном случае лезвие может ударить заготовку и сломать ее. Держите свое остроумие о вас и быть в безопасности. Эти картинки должны проиллюстрировать суть.

    Когда я прохожу поворот, я постепенно раскачиваю заготовку назад. К этому времени задний конец заготовки лежит на столе ленточной пилы, чтобы закончить распил. Опять же, по мере того, как лезвие приближается к концу, используется толкатель. разрез. Противоположное происходит при разрезании задней стороны. На этот раз я начал с того, что передний конец прижался к столу, а затем опустился в это положение.У каждого ящика теперь должны быть удалены передняя и задняя части. Отложите их пока в сторону.

    Оживление туши

    Две половинки туши. Нанесите клей только на три расклешенных конца.

    После того, как клей немного схватится – и до того, как сарычи начнут кружить вокруг туши, – склейте половинки вместе. Ранее мы разделили шасси, чтобы уменьшить изгибающее напряжение на слабых поперечных сечениях коробки. Относится ли этот шаг к вашей ленточной пиле, зависит от требований вашей конкретной конструкции, древесины, с которой вы работаете, и ваших личных предпочтений.

    Коробки для ленточных пил иногда могут потребовать творческого зажима.

    Очистка корпуса коробки ленточной пилы от выдавливания

    Это количество выдавливаемого клея довольно хорошее. Лучше немного меньше. Любые другие могут течь или капать. И ни один из них не может указывать на отсутствие клея в соединении.

    После высыхания клея излишки можно срезать стамеской. Когда у меня остается лишь небольшое количество выжатого, я стараюсь сопротивляться искушению стереть его, когда он влажный, из боязни размазать его. В таком виде он легко очищается.

    Небольшое долото используется для удаления линии высохшего клея. Удалите излишки клея после того, как он высохнет.

    Реальность кусачих полостей ящика для ленточной пилы

    Корпуса выдвижных ящиков помечены и готовы к резке. Обратите внимание, как я обращалась с длинным зигзагообразным двойным ящиком. Он имеет два отдельных отверстия.

    Следующим шагом будет создание полостей, которые сделают выдвижные ящики, выдвижные ящики. Всегда кладите корпуса ящиков в соответствующие отсеки, прежде чем раскладывать отверстия. Последнее, что вы хотите, это случайно разрезать ящик вверх дном.Вы больше не будете счастливым туристом; и ваш стоматолог ничего не может с этим поделать.

    Вырезание полостей ящика коробки ленточной пилы

    В целях безопасности можно использовать зажим с ручным винтом, чтобы удерживать ящики меньшего размера при их разрезании. Зажмите надежно, но не слишком туго. Если вы не можете крепко схватиться, попробуйте наклеить двойную липкую ленту на губки зажима. Если у полостей ящиков изогнутые внутренние углы, вы можете вырезать их одним движением. Но если у них квадратные внутренние углы, как у некоторых в этой рамке, процедура, показанная здесь, выполнит свою работу.

    Начните с разреза вдоль одной стороны. Затем отрежьте другую сторону. Затем отрежьте к одному из углов под углом, чтобы удалить клин материала. Затем откусите щель, достаточно широкую, чтобы лезвие могло пройти сбоку. Теперь вы можете попасть туда. и вырежьте дно полости, полностью удалив отходы древесины. Четыре корпуса ящиков с полостями вырезаны. Из отходов ящиков часто можно сделать еще меньшие ящики для ленточной пилы. Я дошел до того, что использовал лобзик для изготовления коробок из отходов ящиков или коробок, сделанных из отходов ящиков.Как русские матрешки, только круче.

    Сборка ящиков для ленточной пилы

    Аккуратно удалите ворсинки вокруг клеевых поверхностей мелкозернистой шлифовальной губкой или наждачной бумагой.

    Если вы хотите отшлифовать полости ящиков, сейчас самое время это сделать. Но отшлифуйте только внутреннюю часть корпуса ящика, а не края или переднюю/заднюю части.

    При соединении передних и задних частей с корпусами выдвижных ящиков следите за их правильной ориентацией.

    Используйте наждачную бумагу с зернистостью 180-220 или тонкую шлифовальную губку, чтобы сбить все ворсинки по краям, а затем приклейте переднюю и заднюю части.Совсем не нужно много шлифовать (или клеить); не переусердствуйте.

    Аккуратно нанесите клей на край корпуса ящика и тонким слоем распределите его пальцем. Зажмите и отложите ящики в сторону, чтобы они высохли.

    Ленточная пила… Я имею в виду коробки для наждачной бумаги

    Отшлифуйте внутреннюю часть туши вручную. Он не должен быть идеальным, просто немного очистите его. Вы можете использовать барабанную шлифовальную машину, но если вы удалите слишком много материала, вы можете получить обвисшие ящики. Но я думаю, если вам нравится «провисание», вперед; Я предпочитаю ремень.

    Я упоминал, что некоторые люди в шутку называют коробки для ленточных пил «коробками для наждачной бумаги»? Конечно, нет; Я бы не хотел тебя пугать! Однако есть веская причина; они могут потребовать много шлифовки. Поэтому при резке держите скорость подачи плавной и стабильной. Каждое маленькое начало и конец оставляет следы, многие из которых придется устранять путем шлифовки.

    Аккуратно счистите все ворсинки с задних краев наждачной бумагой с зернистостью 180 или мелкой шлифовальной губкой.

    До сих пор туша была довольно хрупкой.Но большая часть прочности вернется, как только задняя панель будет снова приклеена. Но прежде чем сделать это, воспользуйтесь возможностью отшлифовать внутреннюю часть каркаса. Внутренняя часть не должна быть почти такой же гладкой, как внешняя. Просто сбивайте любые случайные пики и шероховатости.

    Вернуть трупу спину

    Отчет о проделанной работе: Ящики собраны, а задняя стенка готова к приклеиванию.

    Теперь нужно снова прикрепить заднюю часть коробки. Вы заметите, что часть или вся туша теперь немного короче (или уже, если волокна идут вертикально), чем спина.Недостающая высота была потеряна из-за пропила лезвия. Определите, какой край — верхний или нижний — вы хотите выровнять, затем приклейте заднюю часть на место.

    Тушка вернулась!Нижний край выравниваю, так как верх прямой и сбить его будет меньше усилий. Разность высот сверху можно выстрогать или отшлифовать вровень. Как и с ящиками, клей наносим только на края каркаса , а не к задней панели. Закрепите заднюю панель на месте. Параллельные зажимы не являются необходимостью, но они, безусловно, облегчают эту работу.

    Подробнее Шлифование

    С помощью шлифовального станка с осциллирующей лентой отшлифуйте внешние поверхности ящиков.Песок ровно столько, чтобы все было гладко. Чем больше дерева вы уберете, тем свободнее поместятся ящики.

    Ты все еще со мной? Эй, проснись там; мы уже на финишной прямой! Я знаю, приходится долго ждать, пока высохнет клей. Судя по количеству разных рубашек, которые я ношу, вы можете видеть, что это была многодневная сборка. Но обычно есть другая часть проекта, над которой вы можете работать, пока все зажато. Однако сейчас дело за шлифовальными машинами. Отшлифуем внешние ящики и корпус.

    Ленточная шлифовальная машина делает этот процесс довольно безболезненным. Подойдет и шлифовальная машинка. Или, если вы мазохист, вы всегда можете отшлифовать вручную. Отшлифовать небольшое закругление на внутренних и внешних краях всех ящиков. Также закруглить все края на корпусе. Вот отшлифованный корпус, готовый к Finish. Видите, как все закругления создают красивый, мягкий вид?

    Индивидуальные ручки для выдвижных ящиков ленточной пилы

    Я начал с резки квадратных стержней 5/16 дюйма на настольной пиле.

    При желании вы можете купить ручки для выдвижных ящиков.Но после всей этой работы сделанные в магазине тяги — даже самые простые — добавляют приятный индивидуальный штрих. Это основная конструкция тяги, которую я использую в большинстве своих ящиков для ленточных пил. Но иногда формы, такие как сердца или бабочки, могут быть более подходящими. Будь креативным.

    Нарежьте на кусочки длиной 1-1/4 дюйма.

    Размеры приведены только для справки, при необходимости измените их.

    Закругление на обоих концах.

    Крепление тяг к ящикам короба ленточной пилы

    Эти тяги сделаны из падаука (сказал «пух-ДЮК»), красновато-коричневого дерева, произрастающего в Африке и Азии.

    Выберите лицевую сторону, которая лучше всего выглядит на каждом отрезке, и закруглите ее края, оставив нижнюю сторону с красивым четким краем. Наконец, приклейте тяги на место.

    Поскольку я хотел, чтобы ручки были более или менее вертикально выровнены, я начал с двойного ящика. Затем использовали эти тяги в качестве ориентира при позиционировании других. Обязательно установите ящики на свои места, особенно ящики необычной формы, чтобы убедиться, что вы выровняли ручки. Параллельность дна ящика не обязательно должна быть ровной, когда ящик стоит на месте.

    Сначала я приклеил ручки к двойному ящику. Помните, немного клея будет делать. Выдавливание на этом этапе просто создает беспорядок, который мешает отделке. После того, как первые тяги были приклеены, я поставил ящики на место и расположил остальные. Увы, последняя склейка!

    Последние штрихи – начало конца

    Теперь мы сделали ящик для ленточной пилы. От цельного куска дерева до функционального предмета менее чем за 400 отдельных шагов! Иди к нам! Но вы же не думали, что мы так быстро закончили, не так ли? Функционал конечно отличный.Но там много скрытой красоты. Этому проекту нужно больше шагов!

    Коробка покрыта прозрачным лаком.

    Перед нанесением покрытия удалите всю шлифовальную пыль, слегка протерев липкой тканью. Используйте отделку по вашему выбору. Моя стандартная отделка ящиков для ленточных пил — прозрачный лак RUST-OLEUM.

    После нанесения первого или двух тонких слоев лака слегка отшлифуйте коробку и ящики мелкозернистой или сверхмелкозернистой шлифовальной губкой, чтобы снова смягчить поверхность.Затем снова сотрите пыль и нанесите еще несколько слоев лака, всего 5-7 слоев. Вам нужно шлифовать только один раз в процессе отделки, а не между каждым слоем.

    Используйте легкое давление; ровно столько, чтобы убрать выступающие зерна и сделать поверхность гладкой на ощупь. Этот раунд шлифования занимает всего несколько минут на деталь.

    Наконец, полости ящиков были покрыты флоком, что придало им мягкость и бархатистость. Что стекается? Мы рассказали вам, как применять флокирование в статье HomeFixated из прошлого года.

    Флокирование — это легко наносимая подкладка, которая идеально подходит для ящиков для ленточных пил. Готовые ящики. Чтобы ящики скользили более плавно, натрите дно небольшим количеством парафина.

    Вне коробки

    Коробка для ленточной пилы готова!

    Мы надеемся, что помогли вам лучше понять процесс изготовления ящиков для ленточных пил. И, возможно, даже вдохновил вас сделать свой собственный. Сначала это может показаться сложным, но вы обнаружите, что можете вырезать его в кратчайшие сроки.Тогда это просто вопрос шлифовки, склеивания, полоскания и повторения.

    Некоторые из многих ящиков для ленточных пил, которые я сделал за эти годы. Вот пример вложенных ящиков. Средняя коробка сделана из обрезков ящика нижней коробки. Два верхних были вырезаны лобзиком из обрезков ящика средней коробки.

    Если вы хотите увидеть процесс сборки коробки, которая вдохновила меня на это, посмотрите мое видео здесь:

    Сообщите нам в комментариях, если вы когда-либо делали ящик для ленточной пилы, а также какие-либо советы или приемы, которые вы могли бы придумать, чтобы упростить этот процесс.А теперь иди в свой магазин и сделай что-нибудь классное!

    AW Extra 13.02.14 – Шаблоны для ленточной пилы

    Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

    Станки для ленточной пилы

    Джордж Вандриска

    Ваша ленточная пила — один из самых универсальных инструментов
    в вашем магазине. Эти пять приспособлений и техники
    помогут вам справиться с некоторыми необычными ситуациями.

    Многократная резка

    Щелкните любое изображение, чтобы просмотреть его в большем размере.

    Если вам нужно сделать много одинаковых деталей
    с помощью шаблона, очень удобен шаблонный резак
    . Это не полностью избавит от управления
    материалом, но это намного проще, чем
    просто следовать по линии. Резак шаблона
    поможет вам постоянно резать
    в пределах от 1/16 дюйма до 1/8 дюйма шаблона
    ; затем вы можете обрезать
    отходы с помощью фрезы для обрезки заподлицо или
    фрезерной фрезы. Каждая деталь
    , которую вы сделаете, будет выглядеть точно так же, как шаблон
    .

    Прикрепите приспособление к ленточной пиле.
    Выемка в толкателе окружает
    лезвие. То, на сколько кончик
    выступа выступает за пределы
    лезвия, равно
    количеству отходов, которые вы оставите вне шаблона. Сначала вы можете захотеть, чтобы
    оставил это около 1⁄8 дюйма. Теперь, когда мне
    удобно пользоваться выкройкой, я настроил свой
    так, чтобы оставить 1⁄16 дюйма. Я использую термоклей
    или двухстороннюю ленту. держать мой шаблон
    в работе.Просто убедитесь, что это хорошая связь
    FOLLOWER, чтобы она не соскользнула.

    Позвольте шаблону проходить вдоль
    кончика толкателя
    . Вам
    все еще нужно
    управлять, но толкатель
    будет направлять вас.
    Уменьшите скорость подачи
    .

    Совершенные


    Круги

    Нужны ли вам круги размером 4 дюйма.или 4 фута в диаметре,
    такое приспособление делает его защелкой
    . Установите приспособление на пилу, при необходимости модифицируя шипы
    . Сделайте заготовки
    размером около 1 дюйма. больше, чем круг, который вы
    хотите вырезать. Полотном 1/4 дюйма, 4 зуба на дюйм на пиле
    сделайте надрез в заготовке. Выемка
    создает карман для начала лезвия,
    , и должна быть отцентрована по ширине заготовки
    (фото 2b).
    Источники

    Примечание. Доступность продукта и цены могут быть изменены.

    McFeeleys, 800-443-7937, Резьбовые вставки
    для приспособлений.
    Товары для столяра, 800-645-9292, Ручки для приспособлений.

    Установите это регулируемое круглое приспособление
    на стол пилы. Он имеет регулируемый ползунок
    в форме ласточкиного хвоста и винт для точки поворота
    . Точка поворота должна быть выровнена
    с передней частью пильного диска. точки поворота приспособления, установите
    желаемый радиус и зафиксируйте ползунок
    в форме ласточкиного хвоста на месте.Поместите лезвие в
    предварительно нарезанный 1⁄4 дюйма. на 1⁄4 дюйма. выемку, отцентрируйте
    заготовку на зажимном приспособлении и прижмите заготовку
    вниз к точке поворота.

    Вращайте заготовку , чтобы вырезать идеальный круг
    . Рекомендуется сначала вырезать кусок лома
    , чтобы убедиться, что установка
    правильная. Не подавайте слишком быстро, иначе лезвие
    будет блуждать. Если лезвие отклоняется даже
    при медленной скорости подачи, проверьте
    положение точки поворота.Вероятно,
    нуждается в регулировке спереди назад.

    Составные отрубы

    Резчики по дереву используют эту технику
    для чернового
    вырезания заготовок, а
    производители мебели используют ее
    для вырезания ножек кабриолей.
    Выбор лезвия будет
    зависеть от плотности
    кривых, которые вы режете.
    Я сделал ноги в
    на этих фотографиях с лезвием
    1⁄4 дюйма, 4 шага на дюйм.

    Проследите шаблон на
    двух соседних гранях.Вырежьте все линии
    на одной грани, сохранив обрезки
    . Затем используйте малярную ленту, чтобы
    снова собрать блок.

    Снова соедините обрезки лентой и отрежьте прилегающую поверхность
    .

    Как по волшебству ваша часть появляется из
    центра заготовки, когда вы снимаете ленту.

    Легкая перепилка

    Если у вас много распилов, лучше всего
    использовать упор для повторной пилы, который компенсирует
    смещение диска. См. AW № 61, с. 50 за этот набор.
    Если вам нужно распилить только одну или две доски, вам подойдет одноточечный упор
    . Круглая поверхность дюбеля
    — это единственная поверхность, на которую опирается материал
    , поэтому вам не нужно компенсировать
    смещение лезвия.

    Во-первых, приобретите хороший пильный диск для
    вашей пилы. Я использую самое большое полотно, которое может взять пила
    . В данном случае это
    3/4 дюйма, от 3 до 4 точек на дюйм.

    Установите упор на
    стол ленточной пилы и
    убедитесь, что штифт и диск
    параллельны
    вертикально. Установите
    расстояние от
    дюбеля до лезвия на
    величину, которую вы хотите
    распилить.Надежно зажмите
    упор. Используйте калибр
    , чтобы отметить линию на
    краю доски
    , которую вы собираетесь резать.

    Направляйте доску через направляющую планку
    , отрезая по отмеченной линии
    . Доска должна касаться только
    дюбеля. линия. Обратите внимание на номер
    и на лицевую сторону доски
    .Он должен плотно прилегать к штифту
    . Чтобы держать руки подальше от
    лезвия, я протягиваю последние 6 дюймов
    через разрез вместо того, чтобы толкать его.

    Хорошая настройка = Хорошая производительность

    Отрегулируйте отслеживание. Когда пила отключена от сети,
    отодвиньте направляющие блоки и упорные подшипники настолько, насколько это возможно. Наденьте полотно и установите натяжение в соответствии с параметрами
    на пиле.Затем используйте регулировочную ручку слежения
    , чтобы правильно установить верхнее колесо. Что
    вы регулируете, так это переднее и заднее положение лезвия
    . Поворачивая верхнее колесо вручную, отрегулируйте
    для правильного движения. На большинстве пил лезвия до 1⁄2 дюйма. широкий
    должен проходить так, чтобы зубья находились в центре шины. Для больших лезвий
    отцентрируйте лезвие на шине. Никогда не работайте пилой
    с диском, выступающим за край шины.

    Расположите верхний и нижний упорные подшипники так, чтобы они находились на расстоянии около .003 дюйма (толщина листа печатной бумаги
    ) за лезвием. Впадины
    между зубьями на любом лезвии называются впадинами
    . Перемещайте направляющие блоки вперед, пока передние части блоков
    не сравняются с нижней частью впадин ленточной пилы
    . Затем переместите блоки в
    , пока они не будут на 0,003 дюйма от сторон лезвия.
    Опять же, бумага для печати будет работать как щуп.
    Поверните лезвие на несколько оборотов вручную, чтобы убедиться, что
    ничего не трется.Теперь вы готовы включиться!

    Убедитесь, что натяжение правильное. Я проверяю это, выполнив пробную перепилку куска твердой древесины высотой 5 дюймов (
    ) или 6 дюймов (6 дюймов). Просто введите
    на несколько дюймов, полегче с подачей
    . Выверните из разреза. Поместите линейку
    поперек спила и проверьте, ровно ли она
    . Если нет, приложите немного больше натяжения и повторите тест
    .Как только вы найдете правильную настройку
    для данного диска на вашей пиле, вы всегда можете сразу перейти к этой настройке. Убедитесь, что
    вы делаете этот тест с острым лезвием, иначе «разрез бочонком», который дает
    , может быть только результатом плохого лезвия.

    Ласточкин хвост, распиленный лентой

    Вот отличный способ изготовления ласточкиного хвоста. Это похоже на то, как вы вырезаете их вручную
    , но немного проще, и, как и при ручной вырезке ласточкиных хвостов
    , помогает практика.

    Этот метод хорошо подходит для вырезания большого количества ласточкиных хвостов
    для небольших коробок или ящиков
    . Материал, который вы сшиваете ласточкиным хвостом
    , должен быть достаточно коротким, чтобы поместиться в горловине пилы
    . Используйте технику компоновки
    , аналогичную ручной вырезке ласточкина хвоста. (см. AW
    № 54, стр. 52). Если вы не возражаете против наклона
    вашего стола влево и вправо, чтобы сделать угловые разрезы
    , вам даже не нужно делать
    приспособление. Я предпочитаю, чтобы мой стол оставался квадратным
    после его установки, поэтому приспособление дает мне левый
    и правый наклон, которые мне нужны.

    Разметьте глубину и ширину штифтов и гнезд
    и отметьте древесные отходы.
    Вам нужны только линии на лицевой стороне материала.
    Для вырезания ласточкиного хвоста мне нравится лезвие 3⁄16 дюйма, 10 точек на дюйм.
    Большое количество зубьев обеспечивает хорошее качество поверхности, а
    узкое лезвие легко поворачивается, чтобы прорезать основание гнезд.

    Повернув приспособление вправо,
    разрежьте линии с правой стороны гнезд.

    Поверните приспособление в другом направлении
    , чтобы отрезать левую сторону гнезд.

    Вынести мусор. Снимите приспособление.
    Разрежьте древесные отходы
    и следуйте по
    базовой линии гнезда.
    Когда вы приблизитесь к концу
    , вам нужно будет поднять доску
    , чтобы угол
    среза совпадал с углом
    штифта. Поверните доску
    и отрежьте в другом направлении
    , откусывая все
    отходы до базового уровня
    .

    Со штырями и гнездами в комплекте проследите их на задней панели
    . Убедитесь, что
    ваш карандаш острый, потому что
    эти линии очень важны.

    Аккуратно разрежьте по линии , получив
    хвостики. Я пытаюсь убрать
    половину карандашной линии, чтобы
    хорошо подходил.


    Рекомендации по продуктам

    Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; тем не менее, мы тщательно отобрали эти продукты за их полезность и качество.

    Ленточная пила Ridgid и альтернативы ⋆ 🌲 ThePlywood.com

    Какая ленточная пила начального уровня самая лучшая? Ridgid — один из брендов, который раньше возглавлял список.Предлагая сочетание надежной работы, прочной конструкции и доступности, он был любимцем как любителей, так и более опытных столяров. Хотя сама компания набирает обороты, она прекратила производство ленточных пил. В этой статье объясняется, что произошло, и представлены некоторые надежные альтернативы.

    Почему производство ленточной пилы Ridgid было прекращено?

    Ленточная пила Ridgid r474 снята с производства, как и несколько других пил Ridgid, в том числе очень популярная ленточная пила BS1400.

    После выхода на рынок в 2001 году ленточная пила Ridgid BS1400 более десяти лет служила деревообрабатывающим предприятиям. Emerson Electric приобрела инструменты Ridgid у TTI, хотя неясно, какой конгломерат прекратил выпуск ленточной пилы Ridgid, чтобы освободить место для новых продуктов. Сегодня большинство электроинструментов Ridgid являются портативными или беспроводными. Хорошая новость заключается в том, что существует множество отличных альтернатив ленточнопильным станкам Ridgid.

    Хотя иногда можно найти бывшую в употреблении ленточную пилу Ridgid на таких сайтах, как Craigslist или Facebook Marketplace, поиск бывшей в употреблении ленточной пилы в хорошем состоянии может разочаровать, и вы, вероятно, не будете пользоваться преимуществами гарантии. .Тем не менее, если у вас ограниченный бюджет и вы можете найти хорошую подержанную ленточнопильную машину Ridgid, дерзайте!

    Жесткая ленточная пила

    Выбор лучшей ленточной пилы для домашнего использования: Полное руководство по покупке ленточной пилы

    Бесспорно, очень интересно создать собственную столярную мастерскую у себя дома, но если вы не собирали электроинструменты в течение многих лет, стоимость создания полной деревообрабатывающей установки, вероятно, заставит вас задуматься. С одной стороны, вам нужны качественные инструменты, рассчитанные на долгий срок службы. В конце концов, вы не хотите тратить еще больше денег, заменяя их всего через несколько лет или даже несколько месяцев.С другой стороны, вы хотите сэкономить как можно больше и, возможно, постепенно обновляться с течением времени.

    Здесь многие люди задаются вопросом, что искать в ленточной пиле, и спрашивают: «Какая ленточная пила лучше всего подходит для домашнего использования?» Наше краткое руководство по выбору ленточной пилы поможет вам принять решение, которым вы будете довольны. Вот несколько основных моментов, которые следует учитывать.

    Режущая способность : При выборе лучшей ленточной пилы для вашего цеха учитывайте объем зева как один из наиболее важных факторов.Пропускная способность определяется как расстояние между полотном ленточной пилы и колонной, поддерживающей верхний привод. Это определяет максимальный размер проектов, которые вы сможете создать без необходимости много заниматься. Стандартные размеры ленточных пил варьируются от 10 до 24 дюймов. Если вы планируете только очень небольшие деревообрабатывающие проекты, вам подойдет меньшая мощность резания. Большинство людей предпочитают ленточнопильный станок среднего размера с диаметром горловины от 13 до 14 дюймов.

    Допустимая высота : Допустимая высота ленточной пилы определяется как расстояние между нижней частью верхних направляющих полотна и верхней частью платформы/стола.Это важно учитывать, если вы собираетесь распиливать широкий материал или планируете работать с более толстой древесиной. 12 дюймов или выше идеально.

    Нагрузка на фаску : Если вы хотите делать резы со скосом, убедитесь, что рассматриваемая вами пила имеет достаточную мощность на фаске. Эта функция позволяет наклонять стол ленточной пилы. Большинство моделей могут наклоняться только вправо с возможностью наклона не более 45 градусов. Некоторые ленточнопильные станки имеют столы, которые также наклоняются влево, но не более чем на 10 градусов или около того.Некоторые ленточнопильные станки обладают большей способностью наклона, но эта функция может увеличить стоимость машины.

    Сбор пыли : У ленточных пил тонкие лезвия, и они производят много пыли. Вы всегда можете убрать свой магазин, но не лучше ли вам очистить сумку? Ищите ленточнопильный станок с портом для пыли, который поддерживает ваш пылесос или мешок для сбора пыли. Большинство из них имеют порты от 2-1/4 до 4 дюймов.

    Напольная ленточная пила по сравнению с настольной ленточной пилой : Если в вашем магазине достаточно места, то это идеальное место для напольной ленточной пилы.Настольные ленточнопильные станки предназначены для установки на верстак, а не на специальные подставки. Они идеально подходят для небольших магазинов, где в одном и том же пространстве должно размещаться несколько инструментов.

    Мощность : Как и у всех других пил, чем больше мощность, тем лучше. Вы получите более плавную работу и лучшие результаты с более высокой мощностью. Напольные ленточнопильные станки обладают большей мощностью, чем настольные ленточнопильные станки. В то время как большинство настольных станков прекрасно справляются с небольшими проектами, для больших и тяжелых работ требуется напольная ленточная пила.Большинство напольных ленточных пил оснащены двигателями мощностью 1,0 л.с. или выше. Некоторые предлагают большую мощность, от 1,5 до 2,0 л.с. Если вы планируете резать металл, выберите самую мощную ленточнопильный станок, который вы можете себе позволить. Более мощные пилы также облегчают работу с широким материалом и твердой древесиной.

    Индикатор натяжения полотна : Есть ли на рассматриваемой вами ленточной пиле индикатор натяжения полотна? Это входит в список вещей, которые «приятно иметь», так как помогает установить правильное натяжение и предотвратить такие проблемы, как преждевременный износ лезвий, вызванный слишком сильным натяжением, и отклонение лезвий от направляющей при слишком слабом натяжении.

    Колеса : Колеса ленточной пилы обеспечивают инерцию, которая передается на полотно и помогает поддерживать скорость и стабильность во время резки. Чем тяжелее колеса пилы, тем лучше. Ленточные пилы с чугунными колесами более мощные, чем с алюминиевыми.

    Запасное полотно : Совершая покупки, проверьте, легко ли найти сменные полотна для ленточной пилы для моделей из вашего списка. Большинство компаний хорошо справляются с этой задачей, но это стоит перепроверить, прежде чем переходить к конкретной модели.

    Цена : Как правило, чем больше и мощнее ленточная пила, тем дороже она будет стоить. Ожидайте бюджет около 1000 долларов на хорошую 14-дюймовую ленточнопильный станок или 200-300 долларов на хорошую настольную модель. Это хорошая идея потратить немного времени на изучение всего, что кажется по цене значительно ниже среднего, поскольку некоторые предложения слишком хороши, чтобы быть правдой.

    Альтернативы снятым с производства ленточнопильным станкам Ridgid

    Как и было обещано, вот краткий список популярных альтернатив ленточным пилам Ridgid.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
