Трубная резьба

Что собой представляет трубная резьба

Резьба для труб соответствует мировым стандартам, в сантехнических изделиях применяется цилиндрическая дюймовая резьба, соответствующая стандарту Уитворта, английского инженера, запатентовавшего ее в 1841 году. Обозначение трубной резьбы по ГОСТ — символы «Тр»

Кроме дюймовой, в России распространена и метрическая резьба. Она получила большее распространение в промышленности.

Существует также и коническая трубная резьба. Она служит для особо плотного соединения труб, работающих под большими механическими нагрузками, и применяется в основном в газонефтедобыче, в бурильных установках.

Разновидности трубной резьбы и обозначение на чертежах

При строительстве дома и ремонте в квартире потребители сталкиваются с дюймовой цилиндрической трубной резьбой.

Типы резьбы

Для дюймовой резьбы диаметр обозначается в дюймах (дюйм равен 25,4 миллиметра) и простых дробных долях дюйма, а шаг -в числе витков, помещающихся в одном дюйме.

Есть еще один важный момент — т. н. «трубный дюйм». К дюймовому значению внутреннего диаметра трубы добавляется толщина ее стенок. Для внутреннего диаметра в один дюйм получается 33,29 миллиметра. Труба ½ дюйма, соответственно, будет иметь наружный диаметр 21,25 миллиметра

Трубная резьба дюймовая

Для метрической резьбы диаметр обозначается в миллиметрах, в миллиметрах обозначается и шаг — расстояние между соседними витками. Расстояние это измеряется между гребнями или между впадинами профиля.

Кроме нюансов обозначения, дюймовым профилям присущи более острые гребни и впадины и немного закругленные вершины зубцов. В основе метрического профиля лежит равносторонний треугольник с углами по 60° у дюймового профиля эти углы составляют 55°

Ввиду этого различия в профиле совместить метрическую и дюймовую резьбу в одном соединении не получится, потребуется специальный переходник.

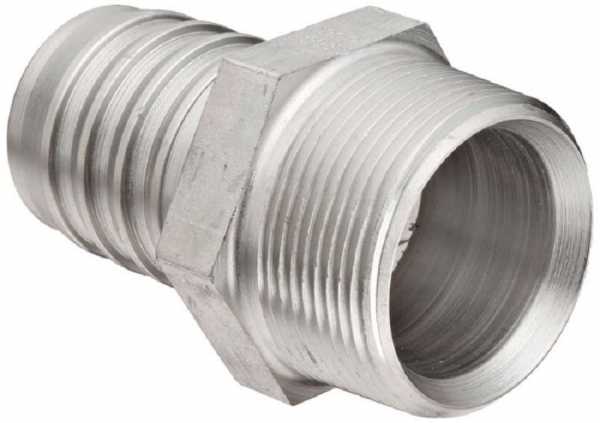

Переходник от метрической резьбы к дюймовой

Кроме метрической и дюймовой, при соединениях труб применяется и круглая резьба, или так называемый профиль Эдисона. Профиль представляет чередование выпуклых и вогнутых дуг с одним и тем же радиусом. Круглая накатка обеспечивает большую износоустойчивость и применяется в соединениях, которые придется неоднократно свинчивать и развинчивать.

Наиболее популярной в сантехнике, трубах и арматуре уровня квартиры или дома является трубная цилиндрическая резьба. Самый популярный диаметр резьбы — ½ “

Схематическое изображение резьбы Эдисона

Широкое распространение получила также резьба ¼ “. Она применяется в креплениях для фото- и видеокамер, осветительной и другой вспомогательной фотоаппаратуры.

Размеры трубной резьбы

Дюймовые резьбовые соединения бывают следующих размеров:

  • D внутр.: от 1/16 “ до 6 “.
  • P (шаг), в витках / дюйм 28, 19, 14, 11 (если перевести в мм, то: 0,907, 1,337, 1,814, 2,309).
  • D по гребню профиля, в миллиметрах: 7,7-163,8.
  • Описывается ГОСТ 6357-81 либо ISO R228.

Скачать таблицу трубных резьб

Скачать ГОСТ 6357-81

Ключевые характеристики нарезок

Основными характеристиками любой резьбы, в том числе и для труб, являются:

  • Шаг (P, pitch)- расстояние между соседними витками.
  • Внешний диаметр.
  • Внутренний диаметр.
  • Ход — расстояние, на которое переместится крепеж в продольном направлении за один полный оборот. Для однозаходной накатки ход равен шагу, для многозаходной — шагу, умноженному на число заходов.

Диаметр дюймовой резьбы

Этих данных достаточно для подбора совместимого фитинга или арматуры в магазине. Для изготовления резьбового соединения на токарно-винторезном или фрезером станке понадобятся и другие характеристики резьбы, такие, как углы наклона профиля и другие.

Как определить диаметр и вид нарезки

При подборе совместимого резьбового соединения к существующему изделию требуется определить его параметры. Это можно сделать следующими путями:

  • Использовать мерные калибры. Специальные калиброванные плоские гребенки вставляют по очереди в витки профиля, пока не добьются полного совпадения профилей. Для определения параметров внутренней резьбы применяют цилиндрические калибры. На каждом калибре выгравировано обозначение профиля, к которому он подходит.
  • Измерить параметры штангенциркулем диаметр и шаг, определить профиль по таблицам.

Измерения резьбы для труб следует проводить высокоточным поверенным инструментом до сотых долей миллиметра.

Оборудование для нарезания

Для нарезания в зависимости от выбранной технологии используется следующее оборудование:

  • Токарно-винторезные станки.
  • Наборы плашек, метчиков и воротков (выполняется вручную).
  • Резьбонакатные станки (для холодной или горячей накатки).
  • Фрезерные станки или обрабатывающие центры.
  • Шлифовальные станки.
Фрезерный станок
Токарно-винторезный станок

Токарно — винторезные и фрезерные станки, установки горячей накатки применяются только в условиях производств. Для бытовых применений используют наборы плашек и метчиков или устройство КЛУПП, которое не требует смены плашек при последовательных проходах. Режущие гребенки, охватывающие трубу с трех сторон, можно понемногу выдвигать внутрь корпуса, обеспечивая чистовые проход.

Резьбы применяемые в быту

При строительстве домов и ремонте квартир самой распространенной дюймовой трубной резьбой являются:

  • ½ и ¼ — с шагом 14 витков/дюйм (или с шагом 1,814 мм)
  • а также:1, 1¼, 1½, 2 с шагом 11 витков/дюйм (или с шагом 2,309 мм)

Реже применяется сантехническая круглая резьба, или профиль Эдисона.

Шаг в 11 витков/дюйм сохраняется на трубах диаметром от 2 до 6 дюймов.

Трубная цилиндрическая резьба

Труба в ½ — это основной диаметр для внутридомовой и внутриквартирной разводки, она обеспечивает достаточный напор воды из магистрали, большинство смесителей для ванн, унитазов, душевых кабин, стиральных и посудомоечных машин рассчитано именно на этот присоединительный размер. Трубы ¼ дюйма применяют для последних метров разводки к сантехническим приборам, не требующим большого напора и расхода, например, смесители для раковин. Трубы ¾ дюйма применяют на вводе в квартиру или на раздающем коллекторе насосной станции локальной системы водоснабжения. Трубы в 1 и в 1 ½ дюйма применяются намного реже, при строительстве больших коттеджей, оснащенных бассейнами.

Выполнение трубной резьбы

Методы выполнения резьбы для труб зависят от доступного оборудования, серийности производства и необходимой точности. Так, накатка применяется в основном при выпуске больших серий изделий, поскольку гарантирует высокую производительность, и низкую себестоимость операции.

Способы нарезки резьбы

  • Нарезка на токарно-винторезном станке характеризуется высокой точностью и весьма низкой производительностью. Применяется в индивидуальном и мелкосерийном производстве.
  • Нарезка плашками и метчиками обладает также невысокой производительностью и осуществляется, как правило, в несколько проходов разным по степени точности инструментом.
  • Накатка – это основной промышленный способ, формирование профиля происходит не за счет снятия стружки, а в результате пластической деформации металла накатными плашками. Высокая производительность обеспечивается за счет автоматизации операции снятия и постановки детали на станок.
  • Фрезерование резьбы выполняется на специализированных резьбофрезерных станках.
  • Литье. Прогрессивные методы литья — литье под высоким давлением и порошковая металлургия — позволяют получать точный и прочный резьбовой профиль прямо на отливке, без последующей механической обработки

В условиях стройки и ремонта доступен, как правило, только ручной способ выполнения.

Определение шага трубной резьбы

Для определения шага трубной резьбы применяют специализированный измерительный инструмент — резьбомер.

В его отсутствие придется пользоваться линейкой (для больших диаметров) или штангенциркулем.

При измерении метрического шага измеряют расстояние между, например, пятью нитками, а потом делят его на 5.

Размеры дюймовой резьбы

В случае дюймовой — считают, сколько витков поместится на расстоянии в 25,4 миллиметра.

Диаметр весьма грубо также можно измерить линейкой, для точного определения лучше воспользоваться штангенциркулем

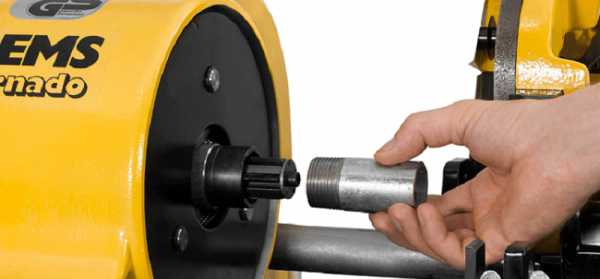

Нарезка трубной резьбы

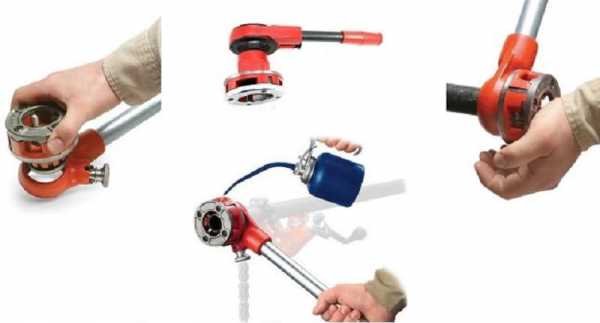

Для нарезки вручную применяют специальное приспособление — КЛУПП. Это цилиндрический корпус с двумя ручками ворота, внутри которого находятся регулируемые подвижные гребенчатые резцы, которые, постепенно выдвигаясь из корпуса, углубляют профиль до достижения полного профиля.

Нарезка резьбы своими руками

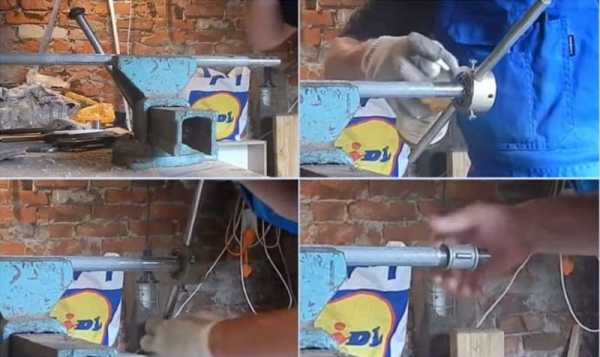

При отсутствии такого устройства можно нарезать резьбу простым воротом с зажатым в нем метчиком или плашкой. Плашка фиксируется в воротке тремя центрирующими болтами с коническими окончаниями, под которые на плашке предусмотрены выемки. Сначала проходят грубыми метчиками или плашками, постепенно меняя их на чистовые.

Ручная нарезка осуществляется легко при диаметрах труб до 1 дюйма, на больших диаметрах приходится прикладывать значительные физические усилия.

К тому же становится довольно сложно начать первую нитку без перекосов. Для нарезания больших диаметров и облегчения захода плашки на резьбу применяют резьбовую втулку.

Устройство представляет собой вкладыш, на внешней поверхности которого уже нарезана резьба. В месте окончания витков на вкладыше выполнен уступ, снижающий его диаметр до внутреннего диаметра трубы. Он вставляется во внутреннее отверстие трубы до начала резьбы и распирается там конусным распорным механизмом.

Плашка легко накручивается на витки вкладыша, прогоняется по ней и легко заходит на первую нитку резьбы, нарезаемой на трубе. Несколько ниток на вкладыше надежно удерживают плашку от перекоса.
