Регулятор температуры жала паяльника: Регулятор мощности для паяльника своими руками: схемы и готовые решения
alexxlab | 26.11.2018 | 0 | Разное
Простой регулятор температуры паяльника | Мастер-класс своими руками Для приличного качества проведения паяльных работ, домашнему мастеру, и тем более радиолюбителю, пригодится простой и удобный регулятор температуры жала паяльника. Впервые схему устройства, я увидел в журнале «Юный техник» начала 80-х, и собрав несколько экземпляров, использую до сих пор.
Для сборки устройства потребуются:
-диод 1N4007 или любой другой, с допустимым током 1А и напряжением 400 – 600В.
-тиристор КУ101Г.
-электролитический конденсатор 4,7 микрофарад с рабочим напряжением 50 – 100В.
-сопротивление 27 – 33 килоом с допустимой мощностью 0,25 – 0,5 ватт.
-переменный резистор 30 или 47 килоом СП-1, с линейной характеристикой.
Для простоты и наглядности я нарисовал размещение и взаимное соединение деталей.
Перед сборкой необходимо изолировать и отформовать выводы деталей. На выводы тиристора надеваем изоляционные трубочки длинной 20мм., на выводы диода и резистора 5мм. Для наглядности можно использовать цветную ПВХ изоляцию, снятую с подходящих проводов, или присаживаем термоусадку. Стараясь не повредить изоляцию загибаем проводники, руководствуясь рисунком и фотографиями.
Все детали монтируются на выводах переменного резистора, соединяясь в схему четырьмя точками пайки. Заводим проводники компонентов в отверстия на выводах переменного резистора всё подравниваем и припаиваем. Укорачиваем выводы радиоэлементов. Плюсовой вывод конденсатора, управляющий электрод тиристора, вывод сопротивления, соединяем вместе и фиксируем пайкой. Корпус тиристора является анодом, для безопасности, изолируем его.
Для придания конструкции законченного вида, удобно воспользоваться корпусом от блока питания с сетевой вилкой.
На верхней грани корпуса сверлим отверстие диаметром 10 мм. В отверстие вставляем резьбовую часть переменного резистора и фиксируем его гайкой.
Для подключения нагрузки я использовал два разъёма с отверстиями под штыри диаметром 4 мм. На корпусе размечаем центры отверстий, с расстоянием между ними 19 мм. В просверленные отверстия диаметром 10 мм. вставляем разъёмы, фиксируем гайками. Соединяем вилку на корпусе, выходные разъёмы и собранную схему, места пайки можно защитить термоусадкой. Для переменного резистора необходимо подобрать ручку из изоляционного материала такой формы и размера, чтобы закрыть ось и гайку. Собираем корпус, надёжно фиксируем ручку регулятора.
Проверяем регулятор, подключив в качестве нагрузки лампу накаливания 20 – 40 ватт. Вращая ручку, убеждаемся в плавном изменении яркости лампы, от половины яркости до полного накала.
При работе с мягкими припоями (например ПОС-61), паяльником ЭПСН 25, достаточно 75% мощности (положение ручки регулятора примерно посередине хода). Важно: на всех элементах схемы присутствует напряжение питающей сети 220 вольт! Необходимо соблюдать меры электробезопасности.
Автор: Лаврентьев Сергей
[email protected]
Самоделка из прошлого – регулятор “температуры” паяльника (China free:) “… В то время, когда деревья были большими”, а руки выпускника радиотехнического училища совсем кривые, и было изготовлено это устройство.
А паять, в это доброе время, было много чего- начиная от всякого рода ремонтов магнитофонов и телевизоров, и заканчивая ДУ для ТВ, дверными звонками с мелодиями и наконец «Синклерами»!
Последние, правда сказать, чаще паял уже другими паяльниками — жалко было гробить РУ5-РУ6, да и более дешевые (но не менее дефицитные на тот момент) микросхемы, был печальный опыт.
Схему тогда нашел в одной прекрасной книжке, которая сохранилась у меня до наших дней — на тот момент была одной из любимых, ну ОЧЕНЬ интересной казалась, с кучей разнообразных схем и поделок, перечитывал ее регулярно.
Книжка переведена с польского, поэтому частенько приходилось подбирать отечественные аналоги деталей. Для начинающего радиолюбителя это было, в некотором роде, проблемой.
Назначение схемы в книжке несколько иное, но я предположил, что таким образом можноизготовить паяльную станцию регулировать температуру жала паяльника, и идея действительно сработала!
Схема была собранасамым страшным навесным монтажом, однако лезть переделывать ее не собираюсь 😉
Попался под руку корпус от какого-то блока питания (от чего он был вспомнить уже невозможно). В нем были прорезаны необходимые отверстия, закреплены клеммы, снятые со старой аппаратуры.
пластик, основа платы, от времени уже рассыхается и стал хрупким -уголок отломился при разборке
Снаружи все получилось симпатичнее, но все равно возраст берет свое 🙂
В качестве индикации неонка.
Светодиоды тогда были относительно дефицитным товаром, и кроме серий 307 и 102 я других и не встречал, а неоновая лампочка, даже «цветная» была в относительной доступности.
Она довольно неплохо прижилась в корпусе и, к тому же, именно по ее яркости свечения производится настройка «температуры паяльника» — опытным путем была установлена яркость свечения лампы, для оптимальной температуры.
Режим довольно легко было запомнить, лампа горит в пол накала и слегка мерцает — вот в таком режиме и использовал устройство много лет.
Итого:
Схема отработала 30 лет, без замечаний и неисправностей!
Китая в схеме нет совсем 🙂
“… В то время, когда деревья были большими”, а руки выпускника радиотехнического училища совсем кривые, и было изготовлено это устройство.Не уверен, что на сегодня его изготовление все так же актуально — сейчас продаются готовые реализации этой схемы в ОФФ магазинах и на просторах интернета, однако, в этом году ему исполняется 30 лет!
А это уже не шутки, и можно сказать юбилей 😉
Использую его, хоть и изредка, но до сих пор — как минимум
Этот мой пост, конечно, в некоторой степени шутка — эдакий небольшой экскурс в прошлое.
Самоделка случайно попалась на глаза, вспомнил сколько ей лет, не смог устоять, не вспомнить один из моих самых первых, небольшой DIY :).
В те далекие времена подобное нельзя было купить в магазинах, никто из моих знакомых не знал слово «интернет» и уж тем более алиэкспресс, а народным паяльником (который еще и поискать пришлось бы) был вот такой ЭПСН
Собственно для него и было изготовлено описываемое устройство.Все побывавшие у меня в руках паяльники этой модели, имели довольно значительный перегрев- паять было относительно не комфортно, а жало быстро обгорало и теряло свою форму.
А паять, в это доброе время, было много чего- начиная от всякого рода ремонтов магнитофонов и телевизоров, и заканчивая ДУ для ТВ, дверными звонками с мелодиями и наконец «Синклерами»!
Последние, правда сказать, чаще паял уже другими паяльниками — жалко было гробить РУ5-РУ6, да и более дешевые (но не менее дефицитные на тот момент) микросхемы, был печальный опыт.
Посмотрим, что же смог собрать 30 лет назад, вчерашний курсант не имеющий навыков пайки и практики сборки самодельных устройств 🙂
Я специально это подчеркнул — не ругайтесь слишком сильно! Делалось давно, но живо и работоспособно до сих пор- на мой взгляд это главное! 😉
Схему тогда нашел в одной прекрасной книжке, которая сохранилась у меня до наших дней — на тот момент была одной из любимых, ну ОЧЕНЬ интересной казалась, с кучей разнообразных схем и поделок, перечитывал ее регулярно.
Книжка переведена с польского, поэтому частенько приходилось подбирать отечественные аналоги деталей. Для начинающего радиолюбителя это было, в некотором роде, проблемой.
Назначение схемы в книжке несколько иное, но я предположил, что таким образом можно
Схема была собрана

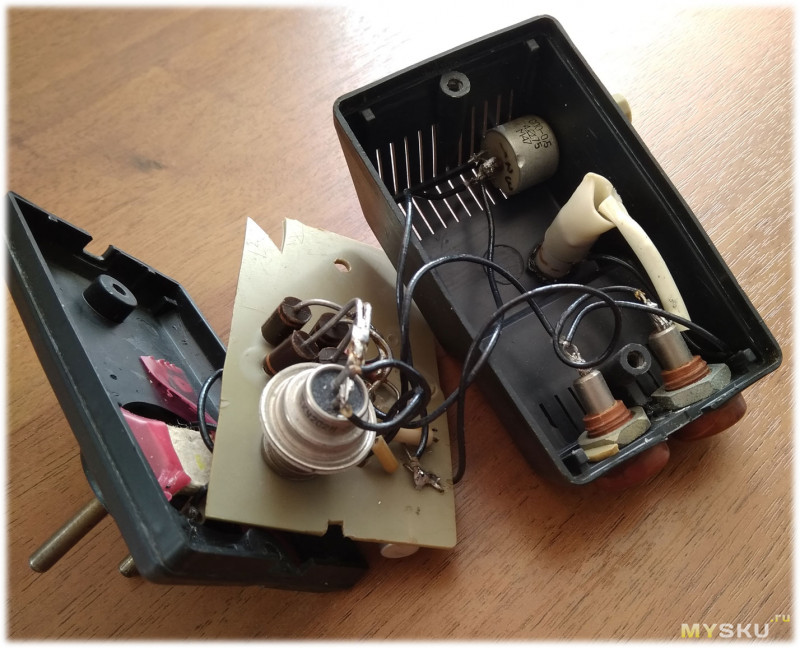

Попался под руку корпус от какого-то блока питания (от чего он был вспомнить уже невозможно). В нем были прорезаны необходимые отверстия, закреплены клеммы, снятые со старой аппаратуры.
пластик, основа платы, от времени уже рассыхается и стал хрупким -уголок отломился при разборке
Снаружи все получилось симпатичнее, но все равно возраст берет свое 🙂
В качестве индикации неонка.
Светодиоды тогда были относительно дефицитным товаром, и кроме серий 307 и 102 я других и не встречал, а неоновая лампочка, даже «цветная» была в относительной доступности.
Она довольно неплохо прижилась в корпусе и, к тому же, именно по ее яркости свечения производится настройка «температуры паяльника» — опытным путем была установлена яркость свечения лампы, для оптимальной температуры.
Режим довольно легко было запомнить, лампа горит в пол накала и слегка мерцает — вот в таком режиме и использовал устройство много лет.

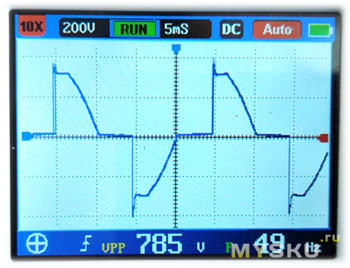

Работу схемы посмотрим уже современным, DSO FNIRSI PRO
Видно, как при вращении ручки меняется форма сигнала- изменяется и «температура» паяльника 😉
Напряжение 6в, потому что используется доработанный осциллограф — получаем делитель на 100.
При использовании заводского варианта измерения сигнал заметно искажается (да и напряжение тоже), да еще и синхронизацию подрывает, так что описанная в ссылке доработка DSO FNIRSI PRO вполне себе оправдана
ниже пример сигнала с заводской схемой
Вот такая «сладкая парочка» отмечает свои 30 лет!
Уже позже, из-за лени, перешел на импульсные варианты паяльников — именно по моей работе это вполне удачный вариант (мобильность, быстрота нагрева).
Работа с «мелкоэлементами» типа SMD мне и сейчас практически не встречается, поэтому иногда и сейчас достаю этот раритет ;).
Несколько раз появлялась необходимость именно в диммере — тогда использовал схему по ее прямому назначению, все выдержала!
Вполне согласен, что симистор подошел бы лучше, но не забывайте — это был 1989 год, радиодеталей тогда в свободной продаже практически не было, да и в книжке использовался именно тиристор.
К тому же, тогда у меня был доступ к халявным тиристорам 201-202 серий, это было решающим фактором.
Да и, честно сказать, на момент создания этой самоделки, скорее всего о симисторах я практически ничего не знал 🙂
Итого:
Схема отработала 30 лет, без замечаний и неисправностей!
Китая в схеме нет совсем 🙂
Всем удачи и хорошего настроения! ☕
Регулятор мощности для паяльника своими руками: принцип работы и разновидности
При длительной работе паяльника его жало сильно перегревается, что не очень желательно при пайке радиодеталей .Чтобы устранить этот недостаток я собрал регулятор температуры жала паяльника. Он позволяет регулировать мощность 50-ти ваттного паяльника на 220в в пределах 25-48вт. А также я сделал возможным подключение паяльника 40в на 40вт к этому же регулятору с возможностью регулировки температуры жала. Вот схема самого регулятора.
Для сборки схемы нам потребуются следующие детали и инструменты:
1 – диод Д246, А, Б, или Д247-1шт, тиристор КУ-202М, Н- 1шт, электролитический конденсатор 5мкф на 50в , резистор типа ПП-3 проволочный на 22-30ком,разъем для подключения паяльника 220в 50 вт, 6-ти контактный тумблер, бумажные конденсаторы МБМ 14мкф на 600в , монтажные провода, сетевой провод с вилкой и выключателем, Военный разъем «папа» и «мама» в сборе. 2 – паяльник, припой, пассатижи, пинцет, кусачки, Электродрель, сверла, отвертка, алюминиевые уголки 15на 15мм и длинной 15см- 2 шт, винтики и гайки М-3, небольшие радиаторы под диод и тиристор, корпус, подходящих размеров.Проверяем радиодетали как показано на фото при помощи мультиметра.
Тиристор я проверил при помощи самодельного прибора. Если у вас нет его , то тогда тиристор можно поставить новый. Подробнее о проверке радиодеталей я уже писал в предыдущих самоделках.
Собираем следующим образом:
В корпусе размером 5,5 на 8 на 16см я просверлил отверстия под сетевой разъем паяльника и закрепил его с помощью винта и гайки М-3, далее на левой боковой стороне установил тумблер и разъем «мама» для 40-ка вольтового паяльника. На передней боковой стороне установил переменный резистор. Нижнюю крышку корпуса изготовил из текстолита толщиной 2мм
На ней закрепил по краям алюминиевые уголки. Между уголками закрепил на радиаторах диод, а рядом –тиристор, тут же установил Бумажные конденсаторы, предварительно изолировав между собой и снаружи плотной бумагой и сверху изолентой. Необходимую емкость 14 мкф можно собрать из нескольких штук , спаяв их параллельно. У меня их -2шт – 10мкф и 4 мкф. После установки всех деталей в корпус самоделки спаиваем схему, причем нижнюю крышку и сам корпус располагаем так, чтобы в разобранном состоянии корпуса можно свободно производить пайку деталей. Сбоку на алюминиевых уголках делаем отверстия и нарезаем резьбу М3. Они нужны для соединения нижней крышки с корпусом при помощи винтов М3. Собираем корпус, делаем соответствующие надписи возле тумблера и разъемов, все это есть на фото. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.Такой регулятор мощности всегда находится вместе с паяльником — его нельзя забыть или потерятьКорпус удобен для размещения платы с деталямиНа месте одной и розеток стоит ручка переключателя со шкалойСчетчик на корпусе дает точные цифры для работ, где важна строго определённая температураПлата закреплена внутри винтамиТиристор, его главные составные части и отображение на схемахСимистор, или триак. Основные части, принцип действия и способ отображения на схемах. А1 и А2 — силовые электроды, G — управляющий затворДиоды не проводят ток в обратном направленииТак обозначается диод на схемахСтабилитроны используются для стабилизации напряженияКонденсатор используется в основном для выключения тиристораВнешний вид резистора и способ отображения на схемеМикроконтроллер дает возможность программного управления устройствомСамый простой в монтаже регуляторПример монтажа тиристорного регулятора на платеТакой регулятор не требует дополнительного охлаждения
Регулятор оптимален для нагрузки до 100 Вт
Справа — диаграмма преобразования напряжения
В качестве индикатора в таком регуляторе мощности используется светодиод
При меньшей мощности нагрузки симистор можно взять и слабееОбразец монтажа регулятора на симисторе с диодным мостом на печатную платуРегулятор с симистором — образец монтажа в корпусТакой регулятор может заменить паяльную станцию
Радиатор предотвратит перегрев устройства
Паяльник с регулировкой температуры – электроинструмент, необходимый для пайки подверженных перегреву различных радиодеталей (транзисторов, резисторов, конденсаторов, микросхем, диодов). Используют его не только начинающие и опытные радиолюбители, домашние мастера, но и специалисты, занимающиеся ремонтом электронных устройств. Значительно возросшая в последнее популярность такого электроинструмента объясняется его многочисленными плюсами, возможностью сборки своими руками.
Паяльник с терморегулятором
Конструкция
Самый простой инструмент данного вида с терморегуляцией состоит из следующих частей:
- Корпус с печатной платой внутри – цилиндрическая полая ручка из плотного пластика
- Плата управления – расположенный внутри полой ручки контроллер;
- Регулятор – резистор с переменным сопротивлением, имеющим вращающуюся круглую ручку с указанием значений температуры;
- Светодиод – индикатор, сигнализирующий о том, что жало нагрелось до заданной температуры;
- Трубка-фиксатор с гайкой – штуцер со вставляемым внутрь его жалом и подвижной гайкой, при помощи которой он прикручивается к корпусу;
- Нагревательный элемент – трубка, на которую одевается жало;
- Несгораемое жало – предварительно залуженная насадка конической формы термостойким несгораемым покрытием.
Во многих современных моделях данного электроинструмента регулятор выполнен в виде двух кнопок, значение температуры указывается на небольшом монохромном жидкокристаллическом дисплее.
Для чего повышать мощность
Повышение мощности, следовательно, температуры необходимо для того, чтобы производить пайку различных по устойчивости к температурному воздействию и размерам радиодеталей. Так, для пайки мелких тиристоров конденсаторов небольшой емкости необходима температура значительно меньшая, чем для их более крупных аналогов.
Принцип работы
Нагрев и поддержание заданной температуры жала такого регулируемого паяльника происходят следующим образом:
- При подключении устройства к источнику питания ток поступает на регулятор;
- Посредством изменения сопротивления регулятора устанавливается определённый уровень мощности нагревательного элемента, которому соответствует заранее вычисленная и установленная при испытаниях инструмента температура жала;
- Поддержание строго определенной температуры жала происходит, благодаря расположенному внутри него термодатчика – небольшой термопары, предотвращающей перегревание жала.
Благодаря наличию управляющей нагревом платы, термодатчика, в процессе работы с таким инструментом исключены перегревание и перепаливание очень чувствительных к повышенным температурам радиодеталей. К тому же, в отличие от нерегулируемых аналогов, такие инструменты полностью защищены от пробоя фазы на жало.
Разновидности паяльников с регулировкой температуры
Все современные устройства, применяемые как отдельные электроинструменты, так и в составе паяльных станций, в зависимости от вида нагревательного элемента и способа нагрева жала, подразделяются на импульсные, устройства с нихромовым и керамическим нагревателем.
Импульсный паяльник
Импульсный пистолет для пайки
Такой паяльник представляет собой устройство, работающее от сети, при этом понижающее сетевое напряжение, но увеличивающее частоту тока. Работает такое устройство не все время, только во время нажатия кнопки на рукояти. Благодаря этому, оно экономичнее аналогов других видов, позволяет выполнять пайку очень мелких и деликатных радиодеталей.
С нихромовым нагревателем
Классический нихромовый нагревательный элемент такого устройства представляет собой металлическую трубку с намотанными на нее стеклотканью, слюдой и многочисленными витками тонкой нихромовой проволоки. При нагреве проволока, обладающая большим сопротивлением, разогревает трубку со вставленным в нее медным жалом.
С керамическим нагревателем
Паяльник с керамическим нагревателем
В таких устройствах жало одевают на трубчатый керамический нагревательный элемент, обладающий электропроводностью и большим сопротивлением. При прохождении тока эта керамическая трубка почти мгновенно разогревается, обеспечивая максимально быстрый нагрев установленного на ней жала.
Преимущества и недостатки
Паяльник с регулятором температуры имеет ряд плюсов и минусов.
К преимуществам такого инструмента относятся:
- Возможность регулировки температуры;
- Полное исключение риска перегрева и порчи чувствительных к высоким температурам радиодеталей;
- Быстрый нагрев;
- Доступная цена;
- Наличие в комплекте к устройству комплекта несгораемых жал – предварительно залуженных насадок, имеющих специальное необгарающее покрытие.
Из недостатков таких устройств можно выделить:
- Низкую ремонтопригодность;
- Высокую стоимость качественных полупрофессиональных и профессиональных моделей;
- Хрупкость нагревательного элемента из керамики.
Также недостатком дешевых моделей является поддельный керамический нагреватель, представляющий собой полую керамическую трубку, внутри которой расположен асбестовый стержень с намотанной тонкой нихромовой проволокой. Из-за маленькой толщины проволоки такие нагреватели очень быстро выходят из строя по причине термострикции – разрыва проволоки при ее остывании.
Управление нагревом
Для управления нагревом в таких устройствах служат аналоговый или цифровой (кнопочный) терморегулятор, термодатчик в нагревательном элементе и управляющая плата. В некоторых моделях и усовершенствованных простых паяльниках регулировка температуры происходит, благодаря двухпозиционным переключателям, диммерам, электронным блокам управления.
Переключатели и диммеры
Для регулировки температуры жала паяльника применяют такие устройства, как:
- Переключатели – двухпозиционные тумблера, позволяющие переключать инструмент в режим ожидания или максимального нагрева;
- Диммеры – подключаемые в разрыв провода регуляторы с круглой плавно вращающейся ручкой, позволяющие производить очень тонкую регулировку степени нагрева жала.
Блоки управления
Блок управления представляет собой расположенную отдельно от устройства управляющую плату с регулировочным резистором. В некоторые блоки управления также встроен понижающий трансформатор.
Самые совершенные и многофункциональные блоки управления вместе с подключенными к ним паяльниками представляют собой такой вид устройств, как паяльные станции.
Самостоятельное изготовление регуляторов мощности для паяльников
Регулятор мощности для паяльника можно не только приобрети, но и достаточно легко собрать самостоятельно. Монтируют его в разрыв сетевого кабеля устройства в корпусах от небольших старых электроприборов. Для пайки схем применяют перфорированные текстолитовые платы с медным покрытием.
Ниже приведены схемы наиболее часто собираемых терморегуляторов на основе таких радиодеталей, как переменный резистор, симистор, тиристор.
Из резистора
Самый простой терморегулятор для паяльника на основе переменного резистора собирается по приведенной ниже схеме.
Схема терморегулятора на резисторе с переменным сопротивлением
Из тиристора
Плата терморегулятора на основе тиристора имеет следующую принципиальную схему.
Схема регулятора температуры на основе тиристора
Из симистора
Самый простой терморегулятор на таких полупроводниковых деталях, как симисторы, можно собрать по следующей схеме.
Схема терморегулятора на симисторах
Схемы регуляторов
Регулятор для паяльника может быть собран по двум схемам: диммерной и ступенчатой.
Диммерная
Диммерная схема включает в себя один регулятор (диммер), подключенный к разрыву сетевого кабеля устройства.
Ступенчатая
Собираемый своими руками регулятор мощности для паяльника по ступенчатой схеме подразумевает монтаж дополнительного контроллера в пластиковом корпусе.
Ступенчатый терморегулятор
Видео
Регулятор температуры жала паяльника
При длительной работе паяльника его жало сильно перегревается, что не очень желательно при пайке радиодеталей .Чтобы устранить этот недостаток я собрал регулятор температуры жала паяльника. Он позволяет регулировать мощность 50-ти ваттного паяльника на 220в в пределах 25-48вт. А также я сделал возможным подключение паяльника 40в на 40вт к этому же регулятору с возможностью регулировки температуры жала. Вот схема самого регулятора.
Для сборки схемы нам потребуются следующие детали и инструменты:
1 – диод Д246, А, Б, или Д247-1шт, тиристор КУ-202М, Н- 1шт, электролитический конденсатор 5мкф на 50в , резистор типа ПП-3 проволочный на 22-30ком,разъем для подключения паяльника 220в 50 вт, 6-ти контактный тумблер, бумажные конденсаторы МБМ 14мкф на 600в , монтажные провода, сетевой провод с вилкой и выключателем, Военный разъем «папа» и «мама» в сборе. 2 – паяльник, припой, пассатижи, пинцет, кусачки, Электродрель, сверла, отвертка, алюминиевые уголки 15на 15мм и длинной 15см- 2 шт, винтики и гайки М-3, небольшие радиаторы под диод и тиристор, корпус, подходящих размеров.Проверяем радиодетали как показано на фото при помощи мультиметра.
Тиристор я проверил при помощи самодельного прибора. Если у вас нет его , то тогда тиристор можно поставить новый. Подробнее о проверке радиодеталей я уже писал в предыдущих самоделках.
Собираем следующим образом:
В корпусе размером 5,5 на 8 на 16см я просверлил отверстия под сетевой разъем паяльника и закрепил его с помощью винта и гайки М-3, далее на левой боковой стороне установил тумблер и разъем «мама» для 40-ка вольтового паяльника. На передней боковой стороне установил переменный резистор. Нижнюю крышку корпуса изготовил из текстолита толщиной 2мм
На ней закрепил по краям алюминиевые уголки. Между уголками закрепил на радиаторах диод, а рядом –тиристор, тут же установил Бумажные конденсаторы, предварительно изолировав между собой и снаружи плотной бумагой и сверху изолентой. Необходимую емкость 14 мкф можно собрать из нескольких штук , спаяв их параллельно. У меня их -2шт – 10мкф и 4 мкф. После установки всех деталей в корпус самоделки спаиваем схему, причем нижнюю крышку и сам корпус располагаем так, чтобы в разобранном состоянии корпуса можно свободно производить пайку деталей. Сбоку на алюминиевых уголках делаем отверстия и нарезаем резьбу М3. Они нужны для соединения нижней крышки с корпусом при помощи винтов М3. Собираем корпус, делаем соответствующие надписи возле тумблера и разъемов, все это есть на фото.
Проверяем работу регулятора, подключив к верхнему разъему паяльник на 220в 50вт , резистором плавно изменяем мощность паяльника . Тумблер при этом включен в верхнее по схеме положение. Точно также проверяем и паяльник на 40в 40вт, переключив тумблер в нижнее положение.
Вместо сетевой вилки на этом паяльнике я поставил военный разъем «папа» для того, чтобы случайно не включить паяльник в сеть 220в, как не раз было у меня на работе.
Эта самоделка служит мне уже 3 года верой и правдой.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.Регулятор мощности для паяльника своими руками
Автор Анастасия Миронова На чтение 11 мин. Просмотров 11.3k. Опубликовано
Моделей паяльников в магазинах множество — от дешёвых китайских до дорогих, со встроенным регулятором температуры, продаются даже паяльные станции.
Другое дело, нужна ли та же станция, если подобные работы нужно выполнять раз в год, а то и реже? Проще купить недорогой паяльник. А у кого-то дома сохранились простые, но надёжные советские инструменты. Паяльник, не оснащённый дополнительным функционалом, греет на полную, пока вилка в сети. А отключённый, быстро остывает. Перегретый паяльник способен испортить работу: им становится невозможно прочно припаять что-либо, флюс быстро испаряется, жало окисляется и припой скатывается с него. Недостаточно нагретый инструмент и вовсе может испортить детали — из-за того что припой плохо плавится, паяльник можно передержать впритык к деталям.
Чтобы сделать работу комфортнее, можно собрать своими руками регулятор мощности, который ограничит напряжение и тем самым не даст жалу паяльника перегреваться.
Регуляторы для паяльника своими руками. Обзор способов монтажа
В зависимости от вида и набора радиодеталей, регуляторы мощности для паяльника могут быть разных размеров, с разным функционалом. Можно собрать как небольшое простое устройство, в котором нагрев прекращается и возобновляется нажатием кнопки, так и габаритное, с цифровым индикатором и программным управлением.
Возможные виды монтажа в корпус: вилка, розетка, станция
В зависимости от мощности и задач регулятор можно поместить в несколько видов корпуса. Самый простой и довольной удобный — вилка. Для этого можно использовать зарядное устройство для сотового телефона или корпус любого адаптера. Останется только найти ручку и поместить её в стенке корпуса. Если корпус паяльника позволяет (там достаточно места), можно разместить плату с деталями в нём.
Такой регулятор мощности всегда находится вместе с паяльником — его нельзя забыть или потерятьДругой вид корпуса для несложных регуляторов — розетка. Она может быть как одинарной, так и представлять собой тройник-удлинитель. В последнем можно очень удобно поставить ручку со шкалой.
Корпус удобен для размещения платы с деталями
На месте одной и розеток стоит ручка переключателя со шкалойВариантов монтажа регулятора с индикатором напряжения тоже может быть несколько. Все зависит от сообразительности радиолюбителя и фантазии. Это может быть как очевидный вариант — удлинитель с вмонтированным туда индикатором, так и оригинальные решения.
Счетчик на корпусе дает точные цифры для работ, где важна строго определённая температура
Плата закреплена внутри винтамиСобрать можно даже подобие паяльной станции, установить на ней подставку для паяльника (её можно купить отдельно). При монтаже нельзя забывать о правилах безопасности. Детали нужно изолировать — например, термоусадочной трубкой.
Варианты схем в зависимости от ограничителя мощности
Регулятор мощности можно собрать по разным схемам. В основном различия состоят в полупроводниковой детали, приборе, который будет регулировать подачу тока. Это может быть тиристор или симистор. Для более точного управления работой тиристора или симистора в схему можно добавить микроконтроллер.
Можно сделать простейший регулятор с диодом и выключателем — для того чтобы оставить паяльник в рабочем состоянии на какое-то (возможно, длительное) время, не давая ему ни остывать, ни перегреваться. Остальные регуляторы дают возможность задать температуру жала паяльника более плавно — под различные нужды. Сборка устройства по любой из схем производится схожим способом. В фотографиях и видеороликах приведены примеры того, как можно собрать регулятор мощности для паяльника своими руками. На их основе можно сделать прибор с нужными лично вам вариациями и по собственной схеме.
Тиристор — своеобразный электронный ключ. Пропускает ток только в одном направлении. В отличие от диода у тиристора 3 выхода — управляющий электрод, анод и катод. Открывается тиристор посредством подачи импульса на электрод. Закрывается при смене направления или прекращении подачи проходящего через него тока.
Тиристор, его главные составные части и отображение на схемахСимистор, или триак — вид тиристора, только в отличие от этого прибора, двусторонний, проводит ток в обоих направлениях. Представляет собой, по сути, два тиристора, соединённые вместе.
Симистор, или триак. Основные части, принцип действия и способ отображения на схемах. А1 и А2 — силовые электроды, G — управляющий затворВ схему регулятора мощности для паяльника — зависимости от его возможностей — включают следующие редиодетали.
Резистор — служит для преобразования напряжения в силу тока и обратно. Конденсатор — основная роль этого прибора в том, что он перестаёт проводить ток, как только разряжается. И начинает проводить вновь — по мере того как заряд достигает нужной величины. В схемах регуляторов конденсатор служит для того, чтобы выключить тиристор. Диод — полупроводник, элемент, который пропускает ток в прямом направлении и не пропускает в обратном. Подвид диода — стабилитрон — используется в устройствах для стабилизации напряжения. Микроконтроллер — микросхема, при помощи которой обеспечивается электронное управление устройством. Бывает разной степени сложности.
Диоды не проводят ток в обратном направлении
Так обозначается диод на схемах
Стабилитроны используются для стабилизации напряжения
Конденсатор используется в основном для выключения тиристора
Внешний вид резистора и способ отображения на схеме
Микроконтроллер дает возможность программного управления устройствомСхема с выключателем и диодом
Такой тип регулятора самый простой в сборке, с наименьшим количеством деталей. Его можно собирать без платы, на весу. Выключатель (кнопка) замыкает цепь — на паяльник подаётся всё напряжение, размыкает — напряжение падает, температура жала тоже. Паяльник при этом остаётся нагретым — такой способ хорош для режима ожидания. Подойдёт выпрямительный диод, рассчитанный на ток от 1 Ампера.
Самый простой в монтаже регуляторСборка двухступенчатого регулятора на весу
- Подготовить детали и инструменты: диод (1N4007), выключатель с кнопкой, кабель с вилкой (это может быть кабель паяльника или же удлинителя — если есть страх испортить паяльник), провода, флюс, припой, паяльник, нож.
- Зачистить, а потом залудить провода.
- Залудить диод. Припаять провода к диоду. Удалить лишние концы диода. Надеть термоусадочные трубки, обработать нагревом. Можно также использовать электроизоляционную трубку — кембрик. Подготовить кабель с вилкой в том месте, где удобнее будет крепить выключатель. Разрезать изоляцию, перерезать один из находящихся внутри проводов. Часть изоляции и второй провод оставить целыми. Зачистить концы разрезанного провода.
- Расположить диод внутри выключателя: минус диода — к вилке, плюс — к выключателю.
- Скрутить концы разрезанного провода и проводов, подсоединённых к диоду. Диод должен находиться внутри разрыва. Провода можно спаять. Подключить к клеммам, затянуть винты. Собрать выключатель.
Регулятор с выключателем и диодом — пошагово и наглядно
Регулятор на тиристоре
Регулятор с ограничителем мощности — тиристором — позволяет плавно устанавливать температуру паяльника от 50 до 100%. Для того чтобы расширить эту шкалу (от нуля до 100%), в схему нужно добавить диодный мост. Сборка регуляторов и на тиристоре, и на симисторе совершает сходным образом. Метод можно применить для любого устройства такого типа.
Пример монтажа тиристорного регулятора на платеСборка тиристорного (симисторного) регулятора на печатной плате
- Сделать монтажную схему — наметить удобное расположение всех деталей на плате. Если плата приобретается — монтажная схема идёт в комплекте.
- Подготовить детали и инструменты: печатную плату (её нужно сделать заранее согласно схеме или купить), радиодетали — см. спецификацию к схеме, кусачки, нож, провода, флюс, припой, паяльник.
- Разместить на плате детали согласно монтажной схеме.
- Откусить кусачками лишние концы деталей.
- Смазать флюсом и припаять каждую деталь — сначала резисторы с конденсаторами, потом — диоды, транзисторы, тиристор (симистор), динистор.
- Подготовить корпус для сборки.
- Зачистить, залудить провода, припаять к плате согласно монтажной схеме, установить плату в корпус. Заизолировать места соединения проводов.
- Проверить регулятор — подключить к лампе накаливания.
- Собрать устройство.
Схема с маломощным тиристором
Тиристор небольшой мощности недорогой, занимает мало места. Его особенность — в повышенной чувствительности. Для управления им используются переменный резистор и конденсатор. Подходит для устройств мощностью не более 40 Вт.
Такой регулятор не требует дополнительного охлажденияСпецификация
| Название | Обозначение | Вид/Номинал |
| Тиристор | VS2 | КУ101Е |
| Резистор | R6 | СП-04 / 47К |
| Резистор | R4 | СП-04 / 47К |
| Конденсатор | С2 | 22 мф |
| Диод | VD4 | КД209 |
| Диод | VD5 | КД209 |
| Индикатор | VD6 |
Схема с мощным тиристором
Управление тиристором осуществляется за счёт двух транзисторов. Уровень мощности регулирует резистор R2. Регулятор, собранный по такой схеме, рассчитан на нагрузку до 100 Вт.
Регулятор оптимален для нагрузки до 100 ВтСпецификация
| Название | Обозначение | Вид/Номинал |
| Конденсатор | C1 | 0,1 мкФ |
| Транзистор | VT1 | КТ315Б |
| Транзистор | VT2 | КТ361Б |
| Резистор | R1 | 3,3 кОм |
| Резистор переменный | R2 | 100 кОм |
| Резистор | R3 | 2,2 кОм |
| Резистор | R4 | 2,2 кОм |
| Резистор | R5 | 30 кОм |
| Резистор | R6 | 100 кОм |
| Тиристор | VS1 | КУ202Н |
| Стабилитрон | VD1 | Д814В |
| Диод выпрямительный | VD2 | 1N4004 или КД105В |
Сборка тиристорного регулятора по приведённой схеме в корпус — наглядно
https://youtube.com/watch?v=4DG4_w2fe4E
Сборка и проверка тиристорного регулятора (обзор деталей, особенности монтажа)
Схема с тиристором и диодным мостом
Такое устройство даёт возможность регулировки мощности от нуля до 100%. В схеме использован минимум деталей.
Справа — диаграмма преобразования напряженияСпецификация
| Название | Обозначение | Вид / Номинал |
| Резистор | R1 | 42 кОм |
| Резистор | R2 | 2,4 кОм |
| Конденсатор | C1 | 10 мк х 50 В |
| Диоды | VD1-VD4 | КД209 |
| Тиристор | VS1 | КУ202Н |
Регулятор на симисторе
Схема регулятора на симисторе с небольшим количеством радиодеталей. Позволяет регулировать мощность от нуля до 100%. Конденсатор и резистор обеспечат чёткую работу симистора — он будет открываться даже при низкой мощности.
В качестве индикатора в таком регуляторе мощности используется светодиод| Название | Обозначение | Вид/Номинал |
| Конденсатор | C1 | 0,1 мкФ |
| Резистор | R1 | 4,7 кОм |
| Резистор | VR1 | 500 кОм |
| Динистор | DIAC | DB3 |
| Симистор | TRIAC | BT136–600E |
| Диод | D1 | 1N4148/16 B |
| Светодиод | LED |
Сборка симисторного регулятора по приведённой схеме пошагово
Регулятор на симисторе с диодным мостом
Схема такого регулятора не очень сложная. При этом варьировать мощность нагрузки можно в довольно большом диапазоне. При мощности более 60 Вт лучше посадить симистор на радиатор. При меньшей мощности охлаждение не нужно. Метод сборки такой же, как и в случае с обычным симисторным регулятором.
При меньшей мощности нагрузки симистор можно взять и слабее
Образец монтажа регулятора на симисторе с диодным мостом на печатную плату
Регулятор с симистором — образец монтажа в корпусРегулятор мощности с симистором на микроконтроллере
Микроконтроллер позволяет точно установить и отобразить уровень мощности, обеспечить автоматическое отключение регулятора, если с ним долго не работают. Способ монтажа такого регулятора существенно не отличается от монтажа любого симисторного регулятора. Паяется на печатной плате, которая изготавливается предварительно. Очень важно поставить правильную прошивку.
Такой регулятор может заменить паяльную станциюСпецификация
| Название | Обозначение | Вид/Номинал |
| Конденсатор | C1 | 0.47 мкФ |
| Конденсатор | C2 | 1000 пФ |
| Конденсатор | C3 | 220 В х 6.3 мкФ |
| Резистор | R1 | 22 кОм |
| Резистор | R2 | 22 кОм |
| Резистор | R3 | 1 кОм |
| Резистор | R4 | 1 кОм |
| Резистор | R5 | 100 Ом |
| Резистор | R6 | 47 Ом |
| Резистор | R7 | 1 МОм |
| Резистор | R8 | 430 кОм |
| Резистор | R9 | 75 Ом |
| Симистор | VS1 | BT136–600E |
| Стабилитрон | VD2 | 1N4733A (5.1v) |
| Диод | VD1 | 1N4007 |
| Микроконтроллер | DD1 | PIC 16F628 |
| Индикатор | HG1 | АЛС333Б |
Рекомендации по проверке и наладке
Перед монтажом собранный регулятор можно проверить мультиметром. Проверять нужно только с подключённым паяльником, то есть под нагрузкой. Вращаем ручку резистора — напряжение плавно изменяется.
В регуляторах, собранных по некоторым из приведённых здесь схем, уже будут стоять световые индикаторы. По ним можно определить, работает ли устройство. Для остальных самая простая проверка — подключить к регулятору мощности лампочку накаливания. Изменение яркости наглядно отразит уровень подаваемого напряжения.
Регуляторы, где светодиод находится в цепи последовательно с резистором (как на схеме с маломощным тиристором), можно наладить. Если индикатор не горит, нужно подобрать номинал резистора — взять с меньшим сопротивлением, пока яркость не будет приемлемой. Слишком большой яркости добиваться нельзя — сгорит индикатор.
Как правило, регулировка при правильно собранной схеме не требуется. При мощности обычного паяльника (до 100 Вт, средняя мощность — 40 Вт) ни один из регуляторов, собранных по вышеприведённым схемам, не требует дополнительного охлаждения. Если паяльник очень мощный (от 100 Вт), то тиристор или симистор нужно установить на радиатор во избежание перегрева.
Радиатор предотвратит перегрев устройстваРегулятор мощности для паяльника можно собрать своими руками, ориентируясь на собственные возможности и потребности. Существует немало вариантов схем регулятора с различными ограничителями мощности и разными средствами управления. Здесь приведены некоторые, самые простые из них. А небольшой обзор корпусов, в которые можно смонтировать детали, поможет выбрать формат устройства.
Оцените статью: Поделитесь с друзьями!Регулятор мощности паяльника | Для дома, для семьи
Здравствуйте уважаемые читатели сайта sesaga.ru. В этой статье я расскажу Вам, как собрать простой регулятор мощности для паяльника, позволяющий плавно изменять напряжение на нагревательном элементе, тем самым поддерживая оптимальную температуру жала паяльника.
Если жало недостаточно прогретое, то припой плавится медленно, и паяльник приходится дольше держать прижатым к выводам деталей, что может привести их к выходу из строя.
Пайка перегретым жалом так же получается непрочной. Припой не держится на таком жале, а просто скатывается с него.
Отсюда вывод: чтобы пайка не была мучением, а рабочая часть паяльника была всегда хорошо прогрета, для него нужно поддерживать оптимальную температуру.
Внимание! Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками.
Принципиальная схема регулятора мощности.
Эту схему я собрал так давно, что даже и не помню когда. Она была опубликована в журнале «Радио» № 2-3 за 1992 г. автора И. Нечаева, и за все время эксплуатации регулятора не было ни одного отказа.
Как Вы видите, схема очень простая, и состоит всего из двух частей: силовой и схемы управления.
К силовой части относится тиристор VS1, с анода которого снимается регулируемое напряжение, через которое паяльник включается в сеть 220В.
Схема управления, собранная на транзисторах VT1 и VT2, управляет работой тиристора. Питается она через параметрический стабилизатор, образованный резистором R5 и стабилитроном VD1. Стабилитрон VD1 служит для стабилизации и ограничения возможного повышения напряжения, питающего схему управления. Резистор R5 гасит лишнее напряжение, а переменным резистором R2 регулируется выходное напряжение регулятора мощности.
Вот такой небольшой набор нам понадобится, для сборки регулятора мощности для паяльника.
Конструкция и детали.
В схеме используются два кремниевых транзистора: КТ315 и КТ361. Так как корпуса у них одинаковые, то различаются они по месту расположения буквенной маркировки. На рисунке эти места обозначены стрелками.
У транзистора КТ315 буква всегда расположена в левом верхнем углу корпуса, а у КТ361 буква всегда наносится в середине корпуса. Все остальные обозначения это: год выпуска, месяц, партия.
На следующем рисунке изображены диод и стабилитрон. Здесь нужно обратить внимание на цоколевку их выводов. Как правило, цоколевка наносится на корпусе элемента в виде полоски, точки или нескольких точек со стороны обозначаемого вывода.
Также встречаются диоды, у которых на корпусе нанесено условное обозначение диода, применяемое на принципиальных схемах. Как именно нанесено обозначение относительно выводов, значит, такое расположение анода и катода соответствует действительности.
У импортных диодов и стабилитронов наносится полоска со стороны вывода катода, а у мощных, цоколевка наносится в виде условного обозначения диода.
У Советских и Российских диодов цоколевка немного отличается от импортной. Здесь используется и полоска, и точки, и условное обозначение диода. К тому же еще обозначаются и вывод анода, и вывод катода. Так что, в любом случае, желательно использовать справочник или измерительный прибор для более точного определения выводов.
В схеме регулятора мощности, в качестве регулируемого элемента, используется тиристор. Сам по себе тиристор напоминает диод, только у него есть еще один вывод – управляющий электрод.
В закрытом состоянии тиристор не пропускает ток, и если на его управляющий электрод подать отпирающее напряжение, то тиристор откроется, и через анод и катод потечет ток. Чем больше будет ток отпирающего напряжения, тем больший ток будет пропускать тиристор через себя.
Если возникнут проблемы с приобретением резистора R5, то его можно будет сделать из двух резисторов, соединенных последовательно. Все остальные детали простые, поэтому на них останавливаться не будем.
В качестве корпуса регулятора мощности, как вы уже догадались, возьмем накладную розетку. Когда будете покупать, то обратите внимание, чтобы сама розетка была сделана из пластмассы, а не из керамики.
Это нужно для того, если вдруг тиристор не будет влезать в корпус, то от пластмассы всегда можно срезать лишний кусок.
Собирать регулятор будем из двух частей. Низковольтную часть лучше собрать на фольгированном стеклотекстолите, плотном картоне или любом другом диэлектрическом материале — так будет аккуратней. А вот высоковольтную часть сделаем навесным монтажом, как показано на рисунке ниже.
Здесь отверстия обозначены черными точками, а все соединения между точками и деталями — дорожки, показаны синими линиями.
Плата схемы управления и силовая часть соединяются между собой тремя красными проводниками.
Плата схемы управления регулятора мощности.
Если у Вас нет опыта, то монтаж лучше сделать на плотном картоне. Заодно поймете, как элементы собираются в схему, да и для такой схемки тратить текстолит и хлорное железо расточительно. Тем более, практически все радиолюбители начинали именно с картона или фанеры. Я сам свой первый транзисторный приемник собрал на картоне.
Здесь все очень просто. В картоне прокалываете отверстия, и в них вставляете радиодетали. С обратной стороны картона загните выводы, и спаяйте их между собой, собирая схему.
Кусок картона возьмите с запасом. Лишнее потом отрежете.
Вот такая плата схемы управления у меня получилась.
P.S. Я немного разучился собирать схемы на картоне, получилось не совсем красиво, но это лучше, чем навесной монтаж.
Силовая часть регулятора мощности.
К аноду и катоду тиристора припаиваем диод VD2. Резистор R6 припаивается к управляющему электроду и катоду тиристора. Резистор R5 одним выводом подпаивается к аноду тиристора, а вторым к катоду стабилитрона VD1. С управляющего электрода тиристора проводник уйдет на эмиттер транзистора VT1.
Теперь силовую часть и плату управления собираем в единую схему. Должно получиться вот так.
Все, что мы с Вами собрали, осталось подключить к розетке будущего регулятора мощности.
Здесь будьте предельно внимательны. Одна ошибка, и можно потерять тиристор, диод, или вообще сделать короткое замыкание.
На всякий случай сделал рисунок, где указал, куда следует припаивать и подключать провода от схемы регулятора и шнура 220В к розетке, в которую будет вставляться паяльник.
Перед установкой всех компонентов в корпус необходимо проверить работу регулятора мощности. Для этого вставляем паяльник в розетку регулятора, измерительный прибор переводим в режим измерения переменного напряжения на самый высокий предел. В мультиметре это 750В.
Включаем вилку регулятора в сетевую розетку 220В и вращаем переменный резистор. Если Вы все сделали правильно, то на приборе напряжение должно плавно изменяться.
Бывает так, что при вращении резистора в сторону, например, увеличения, напряжение уменьшается. Или наоборот. Здесь, просто надо поменять местами крайние выводы переменного резистора.
Из личного опыта. Рекомендую установить на выходе регулятора значение напряжения 150 Вольт и запомнить или отметить положение движка переменного резистора при этом значении. Чтобы уже потом при пайке производить регулирование температуры жала паяльника от этого значения в большую или меньшую сторону.
Теперь осталось все вот это поместить в корпус.
Вначале крепите переменный резистор, следом укладываете тиристор, потом крепите под винт розетку, ну и плату вставляете туда, куда она влезет. У меня получилось вот так.
От розетки, которую Вы купили, должна остаться крышка, закрывающая дно. Вот ей, я и предлагаю закрыть нижнюю часть регулятора.
Для этого в крепежные отверстия розетки нужно паяльником вплавить гайки диаметром 3мм, а крышку прикрепить винтами с плоской шляпкой. Должно получиться приблизительно вот так.
Вот и все. Собранная правильно из исправных деталей схема регулятора мощности для паяльника начинает работать сразу, и в налаживании не нуждается.
P.S. Эту идею подсказал читатель T@NK. В свою конструкцию регулятора он установил стрелочный вольтметр — что очень удобно. Но таких маленьких головок, чтобы можно было ее установить в розетку, промышленность не выпускает, поэтому предлагаю установить светодиод, что тоже будет удобно. На принципиальной схеме вновь добавляемые элементы выделены красным цветом.
По яркости свечения светодиода Вы будете приблизительно видеть, какое напряжение поступает на паяльник в данный момент. Светодиод можно установить прямо над ручкой переменного резистора.
Резистор подбирайте исходя из яркости свечения светодиода. Начните от номинала 100 килоом. Припаиваете резистор и светодиод, устанавливаете движок переменного резистора на максимум, и включаете регулятор мощности в розетку. Паяльник должен быть подключен.
Если светодиод не «горит», уменьшаете номинал резистора, например, до 91 килоома и пробуете. Предварительно проверьте измерительным прибором, какая яркость у светодиода — такой яркости и добивайтесь. Ярче делать не надо – сгорит.
Если светодиод опять не «горит» или «горит» слабо, значит, снова уменьшаете номинал резистора. Таким образом, подгоняете резистор под яркость свечения светодиода. Когда яркость свечения будет приемлемая, покрутите движок переменного резистора: в одну сторону яркость свечения будет уменьшаться, а в другую увеличиваться.
Внимание! Не забываем все манипуляции с регулятором делать только тогда, когда он выключен из розетки. Конструкция имеет бестрансформаторное питание.
Также рекомендую посмотреть ролик, в котором автор нескольких статей этого сайта picdiod усовершенствовал регулятор и демонстрирует его работу. А для тех, кто захочет повторить его конструкцию, picdiod предоставляет чертежи печатных плат в формате lay, которые можно скачать по этой ссылке.
А если Вы предполагаете использовать этот регулятор для включения и отключения освещения, то почитайте статью об автомате плавного включения и отключения освещения, который за счет плавной подачи напряжения на лампу накаливания продлевает ей срок жизни.
Удачи!
Простейший регулятор температуры жала паяльника.
Практически каждый радиолюбитель сталкивается с проблемой перегретого паяльника, когда жало греется больше чем нужно. Паять таким паяльником не совсем удобно: припой начинает менять цвет, покрываясь оксидной пленки, флюс моментально испаряется или вообще начинает постреливать и т.п. Выход из положения может быть очень простым.
Нам понадобится две вещи, это проводной выключатель (который крепится непосредственно на провод) и диод напряжением по обратному току не ниже 250 вольт и током более 0,5 ампера (в зависимости от мощности паяльника, из расчета 100 Вт = 0,5 А).
Приступим к сборке. Для этого, в удобном для Вас месте необходимо вскрыть изоляцию токоведущего провода, а именно одного из провода и присоединить выключатель. В выключатель вмонтировать диод, подключив его параллельно контактам выключателя. Смотрите схему.
Собираем, включаем, проверяем.
Работает устройство так: когда контакты выключателя сомкнуты на паяльник идет 100% мощности, соответственно жало греется на столько же. Это режим используется для быстрого прогрева паяльника. Как только паяльник прогрелся (5-20 мин.) следует выключить выключатель. При выключенном выключателе ток пойдет через диод, а диод пропустит только половину фазы переменного напряжения и следовательно 50% мощности, температура паяльника снизится.
У меня паяльник мощностью 60 Ватт. Температура во втором режиме отлично подходит для пайки самыми распространенными припоями. У меня так же был паяльник с мощностью 100 и 30 ватт с данным регулятором с ними так же было приятно работать без перегрева.
Хочу отметить, что с применением данного простейшего регулятора у меня начисто отпало желание мастерить более сложные или покупать дорогие.
Но все же я хочу предложить еще один вариант регулятора. Сам я им не пользовался, но друзья утверждают, что данный регулятор довольно не плох в работе.
Идея вот в чем. В магазинах электротоваров продают уже готовые регуляторы, правда для осветительных приборов. На вид он немного больше обычного выключателя и с успехом может быть применен и для паяльника. Смотрите рисунок.
Недостатком такого регулятора является его “невидимость регулировки”. Иными словами если его использовать для лампочки, то очевидно видим уровень регулируемой яркости. А с паяльником все грустно. Нельзя визуально удивить его температуру и приходится его подкручивать от случая к случаю. Но выход все же есть. Нужно просто напросто откалибровать регулятор и отметить положения маркером.
Какой бы регулятор Вы не выбрали при его установке или наладке не забудьте отключить его от сети! Удачи.
KSGER STM32 OLED V2.1S T12 Паяльная станция DIY Kit Цифровой регулятор температуры Электронная сварка Жала для паяльников | |
KSGER STM32 OLED V2.1S
Примечание: только комплекты 7 включают штепсельную вилку.
KSGER STM32 OLED V2.1S
V2.1S в настоящее время является самой высокой версией STM32 на рынке, с наиболее стабильной производительностью и наиболее полными функциями.
KSGER STM32 OLED V2.1S
Температура колеблется от 150C до 480C, и вы можете выбрать тип жала, как вам нужно на экране.
KSGER STM32 OLED V2.1S
ABS Материал, нескользящая прокладка снизу ，
KSGER STM32 OLED V2.1S
Розетка «три в одном», более безопасная; сигнальный выключатель красного света, более очевидный
Q: В чем преимущество V2.1s?
A: Самая стабильная версия, также может быть подключена к JBC и электрическому всасыванию.
Q: Могу ли я заменить тип жала, как мне нужно?
A: конечно, запишите в заказе (серия BCM недоступна в этом наборе).
Вопрос: Какой способ доставки?
A: в основном по Aliexpress стандартная доставка, если хотите другой способ, пожалуйста, свяжитесь с нами.
Q: Когда вы отправите заказ
A: Обычно в течение 1 дня, не позднее, чем через 3 дня
Q: Что я могу сделать, если с моей посылкой что-то не так?
A: Пожалуйста, свяжитесь с нами в первый раз.
Желаю вам приятных покупок в моем магазине.
Бренд-стори
Наша компания была основана в 2015 году.До этого у нас было почти 7 лет опыта производства DIY, в основном занимающихся продажами на внутреннем и внешнем рынке.
KSGER – это молодой бренд, но хорошее слово из уст позволяет нашему бренду быстро занять рынок, и его признают и любят многие любители DIY и мастера по ремонту электроники. Мы будем разрабатывать более практичные и конкурентоспособные продукты, так что следите за обновлениями … спасибо за вашу поддержку.
QUICKO OLED Паяльная станция T12 K Электронные железные наконечники с STM32 0,96 Цифровой регулятор температуры Ручка Подставка для пайки | |
QUICKO-OLED Паяльная станция T12-K Электронные утюги с STM32 V3.1 0,96 дюйма
Температурный цифровой контроллер 907 Держатель ручки Подставка для сварки Инструменты
Вход: AC 110-240 В
Электропитание: 24V4.5A
Temp: 150-465C
Время плавления олова: <8S
STM32 0.96-дюймовый дисплей OLED Паяльная станция Основные функции и особенности:
Точное управление температуры нагрева 1.Quick.
2. Автоматический сон
3. Поднимите ручку, чтобы разбудить хозяина
4. четыре языка: русский, английский, корейский, китайский
НОТА:
Эта паяльная станция не имеет пистолета горячего воздуха!
Если вы хотите изменить наконечник или линию электропередачи по умолчанию, сообщите нам об этом или оставьте сообщение.
ПРИМЕЧАНИЕ: Железный наконечник не работает постоянно при высокой температуре, при высокой температуре легко повредить наконечник!
Температура плавления обычного припоя составляет 183 ° С, температура плавления бессвинцового припоя составляет 227 ° С, обычно температура сварки составляет 300-380 ° С, 380 ° С – это температура разделительной линии, выше чем 380 ° С, окисление и потеря головки железа очень быстрая, серьезно влияют на срок службы нагревательного элемента. При температуре выше 380 ° C будет работать биение, чем выше температура, тем больше биение! Рекомендуется при 300-380 ° C для сварочных работ, большую часть работы можно выполнять, температура биения нормальная, нет влияет на использование! Эта станция STM32 не имеет функции памяти паяльника!
Если ваша паяльная станция не нагревается, убедитесь, что наконечник или ручка установлены правильно.
Если проверочная ручка или наконечник установлены правильно. но паяльная станция все еще показывает ОШИБКУ.
Пожалуйста, проверьте следующие параметры:
Наконечник паяльника Выберите сердечник, выберите T12.
Правильное значение T12 установлено на 0,8.
Частота T12 установлена на 4.
————————————————- ————————————————– ————————————————– ————————————————– ————————-
QUICKO OLED Паяльная станция T12 K Электронные железные наконечники с STM32 V3.1 Цифровой контроллер температуры Ручка Стенд Держатель инструмента | |
Паяльная станция QUICKO-OLED T12-K Электронные железные наконечники с STM32 V3.1 0,96 дюйма
Цифровой контроллер температуры 907 Держатель держателя ручки Сварка Инструменты
AC
Вход: 240В
Электропитание: 24В4.5A
Temp: 150-465C
Время плавления олова: <8S
STM32 0,96-дюймовый дисплей OLED Основные функции и характеристики паяльной станции:
1.Быстрый контроль нагрева и температуры.
2. Автоматический спящий режим и автоматическое отключение питания
3. Поднимите ручку, чтобы разбудить хост
4. Установите более высокую температуру, нажав Энкодер.
5. Четыре языка: русский, английский, корейский, китайский
ПРИМЕЧАНИЕ:
Эта паяльная станция не имеет пистолета горячего воздуха!
Если вы хотите изменить наконечник или линию питания по умолчанию, сообщите нам об этом или оставьте сообщение.
ПРИМЕЧАНИЕ: Железный наконечник не работает постоянно при высокой температуре, при высокой температуре легко повредить наконечник!
Обычная температура плавления припоя составляет 183 ° C, температура плавления бессвинцового припоя составляет 227 ° C, обычно температура сварки составляет 300-380 ° C, 380 ° C – это температура разделительной линии, превышающая 380 ° C, Окисление и выпадение железной головки происходит очень быстро, что серьезно влияет на срок службы нагревательного элемента. При температуре выше 380 ° C будет стучать, чем выше температура, тем больше биение! Рекомендуется при 300-380 ° C для сварочных работ, большинство работы могут быть выполнены, температура биения в норме, не влияет на использование!
———————– ————————————————– ————————————————– ————————————————– ————————————————– –
T12 STM32 OLED Паяльная станция T12 K Электронные утюги V3.1 Цифровой контроллер температуры 0,96 Ручка инструмента без штекера EU | |
Паяльная станция QUICKO-OLED T12-K Электронные железные наконечники с STM32 V3.1 0,96 дюйма
Цифровой контроллер температуры 907 Сварка держателя подставки для ручки Инструменты без штекера EU
Вход: AC 110 -240В
Электропитание: 24В4.5A
Temp: 150-465C
Время плавления олова: <8S
STM32 0,96-дюймовый дисплей OLED Основные функции и характеристики паяльной станции:
1.Быстрый контроль температуры и температуры.
2. Автоматический спящий режим и автоматическое отключение питания
3. Поднимите ручку, чтобы разбудить хост.
4. Установите более высокую температуру, нажав кодировщик.
5. Четыре языка: русский, английский, корейский, китайский
ПРИМЕЧАНИЕ:
На этой паяльной станции нет пистолета горячего воздуха!
Если вы хотите изменить наконечник или линию электропередачи по умолчанию, сообщите нам об этом или оставьте сообщение.
ПРИМЕЧАНИЕ: Железный наконечник не работает постоянно при высокой температуре, при высокой температуре легко повредить наконечник!
Температура плавления обычного припоя составляет 183 ° C, температура плавления бессвинцового припоя составляет 227 ° C, обычно температура сварки составляет 300-380 ° C, 380 ° C – это температура разделительной линии, превышающая 380 ° C, Окисление и потеря головки железа происходит очень быстро, серьезно влияя на срок службы нагревательного элемента. При температуре выше 380 ° C будет стучать, чем выше температура, тем больше биение! Рекомендуется при 300-380 ° C для сварочных работ, большинство работы могут быть выполнены, температура биения в норме, не влияет на использование!
———————- ————————————————– ————————————————– ————————————————– ————————————————– –
