Ремонт подкатного домкрата своими руками: пошаговые инструкции с фото и видео

alexxlab | 08.11.2020 | 0 | Разное

пошаговые инструкции с фото и видео

Выполнение ремонтных или шиномонтажных работ, не обходится без использования специального подъемного инструмента. Самыми удобными подъемниками для автомобилей, в бытовом и профессиональном сегменте, считаются подкатные типы домкратов. Эти мощные и крепкие устройства имеют повышенный запас прочности, но даже высочайший уровень надежности не может обеспечить полную защиту от поломок. Далее, мы перечислим основные виды неисправностей подкатных домкратов и, разумеется, приведем пошаговые инструкции по ремонту.

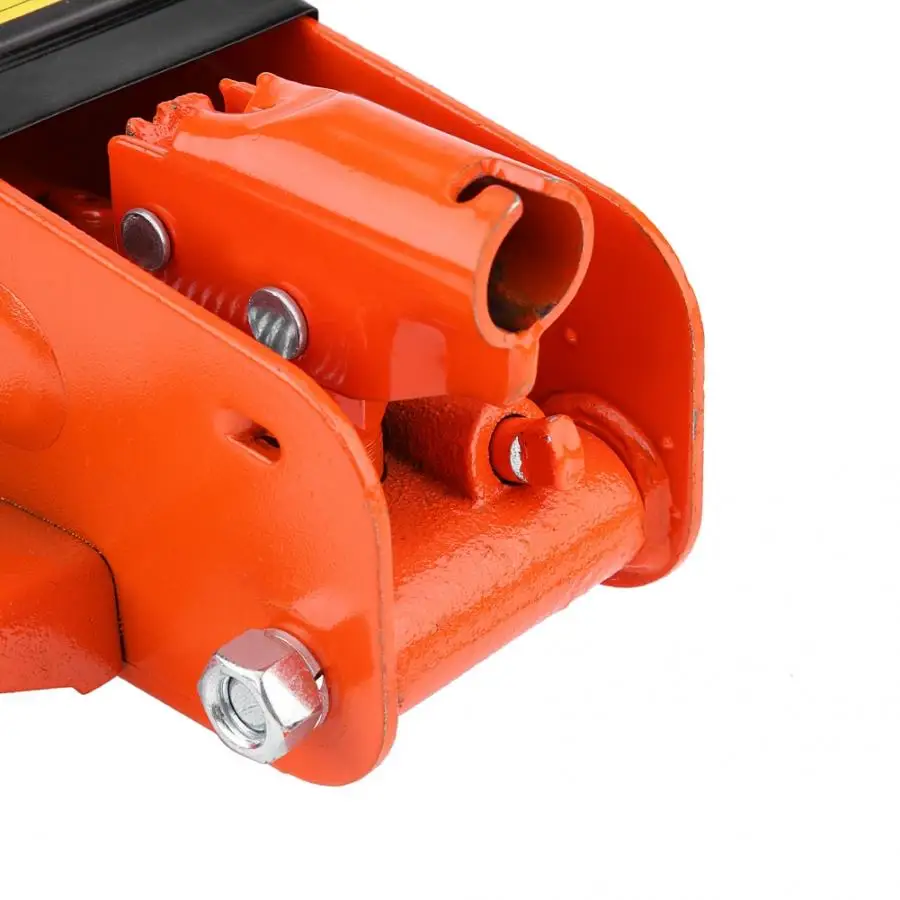

Как устроен подкатной домкрат

Конструкция подъемного устройства достаточно проста и незамысловата, однако, перед началом работы с приспособлением стоит ознакомиться с основными компонентами, из которых состоит подкатной домкрат. Устройство и ремонт сломанного подъёмника станут понятнее при рассмотрении его составных частей.
Механизм классического подкатного домкрата включает в себя:

1. Гидравлический цилиндр, выполняющий основную функцию подъема.
2. Шток, выходящий из цилиндра и поднимающий конструкцию с упором.
3. Рукоятку, фиксируемую в держателе насоса.
4. Выпускной клапан, осуществляющий сброс давления в системе, когда необходимо опустить груз.
5. Несущий упор, контактирующий с основанием груза при подъеме.
6. Защитный кожух, закрывающий гидроцилиндр.
7. Жесткая рама с колёсами для удобного перемещения.

Процесс работы домкрата (на примере подъёма автомобиля) следующий. Сначала авто устанавливается на плоскую ровную поверхность, далее подкатной домкрат в спущенном состоянии закатывается под машину. Для поднятия автомобиля нужно надавить на его ручку несколько раз. При этом рабочий, исправный механизм будет при каждом нажатии поднимать машину.
Помимо легкого перемещения и подката инструмента под транспортное средство, к достоинствам подкатного оборудования, следует отнести очень низкий подхват. Данная особенность позволяет использовать прибор для автомобилей с низким клиренсом (включая спорткары). У большинства бутылочных подъемников, такое преимущество отсутствует.
Для проведения ремонта домкрата могут потребоваться следующие материалы и инструменты:

• Гидравлическое или индустриальное масло.
• Промывочная жидкость (специальное масло или керосин).
• Гаечные ключи (если замена масла не помогает).
• Ремкомплект со сменными уплотнителями и клапанами (если последние деформированы).

Так как после разборки внутреннего механизма домкрата нужно будет производить удаление грязи, осмотр металлических деталей на наличие коррозии, перед процедурой рекомендуется подстелить под него ветошь, тряпки.

Основные неисправности

К основным неисправностям подкатного домкрата относят:

• Утечку рабочей жидкости из системы гидроцилиндра.
• Отказ устройства поднимать груз.
• Снижение эффективности при подъеме.

Причинами, повлекшими за собой поломку домкрата, могут быть: скопление воздушных пузырьков в главном цилиндре, недостаточное количество рабочей жидкости в подъёмнике, прохудившиеся уплотняющие прокладки и манжеты, полный выход из строя одной из части устройства. При обнаружении одной или нескольких неисправностей ремонт подкатных домкратов может быть произведён как в специализированных ремонтных мастерских, так и в гаражных (домашних) условиях.

Ремонт подкатного домкрата

Проблемы в работе или полная поломка передвижного подъёмного гидравлического механизма у частных владельцев машин заставляют задаться вопросом о том, как отремонтировать подкатной домкрат. Это зависит от симптомов неисправности и результатов осмотра внутренних частей устройства. Для грамотного ремонта может понадобиться разобрать приспособление, чтобы осмотреть его на предмет наличия поломок, посторонних предметов и других неисправностей.
Обычно, ремонт подкатных подъемников, заключается в замене отдельных деталей, расходных материалов (уплотнителей, манжет и так далее), промывке и заправке. Давайте рассмотрим основные виды ремонтно-восстановительных работ.

Заправка и прокачка подкатного домкрата

Если масло отработало свой ресурс и требует замены или частично вышло из системы, следует ознакомиться с нижеприведенной инструкцией о том, как обслужить подкатной домкрат в этой ситуации:

• Подготовить подходящее масло (гидравлическое, веретенное).
• Вытащить пробку масляного рузервуара.
• Слить старое масло.
• Закачать внутрь промывочную жидкость или керосин, с помощью шприца Жане.
• Прокачать домкрат, полностью поднимая и опуская упор 2-3 раза (чтобы жидкость контактировала со всей системой).
• Слить очиститель и повторить процедуру (если сильно грязная).
• Залить масло до предела и закупорить отверстие пробкой.

Когда для нормальной работы домкрата требуется периодическое удаление воздушных пузырьков из цилиндра подъёмного приспособления, самым эффективным (профилактическим) методом решения вопроса станет поддержание достаточного уровня рабочей жидкости в механизме. Для этого нужно регулярно проверять наполненность маслом и при необходимости подливать его.
Как только становится ясно, что проблема лишнего воздуха в цилиндре уже существует, требуется сделать прокачку. Осуществляется данная процедура следующим образом:

• Откручиваем пробку масляного бака.
• Прокачиваем механизм с помощью насоса (это позволит пузырькам воздуха выйти из цилиндра в масляный резервуар).
• Доливаем масло до максимума.
• Закрываем крышку бачка и проверяем работоспособность подъёмника.

Если при проверке обнаружились остатки воздушных пузырьков внутри домкрата, процедуру их удаления следует повторить.
Можно выбрать другой способ исправления этого недоразумения. Он заключается в откручивании (ослаблении) запорного клапана на 2 оборота и подъёме плунжера вручную. Как правило, через некоторое время он возвращается в нулевое положение самостоятельно. Для результата, эту нехитрую процедуру следует проводить несколько раз.

Замена уплотнителей

Если требуется заменить такие комплектующие для подкатных домкратов, как уплотнители и манжеты, необходимо выполнить последовательность следующих действий:

• Демонтировать гидравлический цилиндр, для чего потребуется открутить два больших крепёжных болта, находящихся по бокам устройства: одна пара – посередине, вторая пара – у края.
• Снять пружину с помощью отвёртки или другого зацепа.
• Вытащить пробку и слить старое масло.
• Разобрать гидравлический цилиндр, используя подходящие ключи, предварительно надёжно закрепив его (желательно в стационарных тисках).
• Когда внутренняя цилиндра часть будет разобрана, нужно снять с него манжету.
• Очистить клапаны, насос и внутреннюю поверхность цилиндра, протерев смоченной в керосине ветошью.
• Установить на поршень и плунжер новые манжеты.
• Собрать домкрат в обратной последовательности, используя новые уплотнители.

После сборки, следует залить масло в системе, а также произвести удаление воздуха согласно изложенной выше инструкции.

Восстановление клапанов

При поломке домкрата, когда он не может поднять груз, причинами часто становится наличие постороннего предмета внутри устройства или деформация клапанов. Следует разобрать инструмент для осмотра. Снимаем пружину, откручиваем крепежи, вынимаем гидроцилиндр и разбираем его (заранее слив масло). В первую очередь вынимаем дроссель, клапан подачи давления и перепускной. Вынимаем шарики и проверяем на целостность, а отверстия, где они находились на наличие загрязнений (сломанное меняем, грязное вычищаем).
Пока устройство находиться в разобранном состоянии, рекомендуется осмотреть манжету на поршне. Снижение грузоподъемности порой связано с деформацией этого элемента. Если есть неровности, бороздки и разрывы, манжету надо заменить.
После детального осмотра, чистки или замены частей гидравлического механизма, останется собрать силовой элемент, заправить и проверить работоспособность, до установки в корпус подкатной конструкции.
По большему счету, отказ клапанов относиться к поломкам повышенной сложности, но даже эта проблема решается за пару часов, новым рем. комплектом или смекалкой. Расписанная выше процедура, поможет вам выполнить ремонт подкатного домкрата своими руками. Видео, представленное ниже, наглядно демонстрирует процесс работ по восстановлению гидроцилиндра с повреждением клапанов.

Доработка подкатного домкрата

Переделка домкрата может быть полезной, если нужно поднимать груз на большую высоту, превышающую заводские показатели устройства. Также доработка может быстро и просто решить проблему безопасности подъёмного механизма. Это решается с помощью установки фиксатора в домкратной платформе. Оба варианта легкой модернизации, объяснены и показаны далее.

Увеличение высоты подъема

Малая высота подъема может ограничивать область применения домкрата для автомобилей с высокой подвеской. В таких ситуациях, владельцам инструмента, может быть интересно знать, как увеличить высоту подкатного домкрата. Простой удлинитель упора может быть изготовлен из подручных материалов. В приведенном ниже руководстве используется тормозной цилиндр от жигулей, но можно взять обычную толстостенную трубу подходящего диаметра.

В первую очередь следует подготовить адаптер, приварив к верхней части трубы поперечную пластину в которой необходимо высверлить отверстие для фиксации (с диаметром штатного).

Далее откручиваем болт, на который крепится упорная чаша подкатного домкрата. Убираем упор со своего места и ставим на него удлинитель, просверленной пластиной к низу. Сверху конструкции ставим снятую ранее чашу. Берем длинный болт по диаметру отверстий, продеваем через упорную чашу и трубу, после чего затягиваем гайкой.
Такие домкраты с полезными доработками в виде увеличения высоты подъёма становятся полезными для подъёма внедорожников и микроавтобусов. При этом добавленная деталь (цилиндрик) остаётся съёмной частью механизма, ведь её можно при необходимости удалить, открутив болт обратно.

Установка фиксатора

Чтобы при поднятии автомобиля не приходилось устанавливать дополнительную опору для надёжной фиксации машины, требуется небольшая переделка подкатного домкрата, требующая минимум времени и материалов.
Просверливаем по одному отверстию шириной 14 мм с обоих боков домкрата (примерно посередине, напротив центральной части поднимающегося поршневого механизма домкрата).
Берем стальной стержень Ø 14 мм (использовали стержень шарнира для поворотного соединения) с нарезанной заранее резьбой и соответствующего размера гайку для него. Поднимаем домкрат и фиксируем подъёмную часть механизма, просунув шкворень в сделанные посередине отверстия. Закрепляем гайкой.
После указанных изменений вставленный в домкрат шкворень будет препятствовать спуску поднятой машины при внезапной поломке (выходе из строя) домкрата из-за открытия выпускного клапана. Более наглядное представления данной модернизации, продемонстрировано в следующем видеоролике.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

Ремонт подкатного гидравлического домкрата своими руками

Домкрат является специальным устройством, которое используется для поднятия тяжелых грузов и фиксации их на нужной высоте. Использование данного механизма является незаменимым при ремонте автомобиля в процессе смены колеса.

Самым удобными и эффективным при выполнении различных видов работ считается гидравлический домкрат. Достижение рабочего усилия осуществляется благодаря поршню, который приводится в движение под давлением, возникающего от гидравлического масла. Однако при эксплуатации оборудование может выйти из строя. Собрать устройство и выполнить ремонт гидравлического домкрата можно своими руками в домашних условиях.

Принцип работы подкатного домкрата

Подкатные домкраты являются разновидностью гидравлических инструментов. Для изготовления корпуса  устройства используются прочные металлические элементы, на которые крепятся колеса для транспортировки и передвижения домкрата. В отверстие на корпусе осуществляется монтаж подъемного механизма и гидроцилиндра, благодаря которому в процессе выдвижения в горизонтальном положении поднимается площадка.

В работу гидравлический домкрат приводят посредством качания рычага, а его опускание при помощи поворота клапанного винта. При опускании грузов на верхнюю часть винта клапана происходит насаживание трубчатой рукоятки, после чего отмечается вхождение перегородки в паз. Вращение рукояти вокруг своей оси позволяет непосредственно вращать и сам винт. В следствие этого наблюдается сбрасывание давления, которое находится в гидравлическом цилиндре, после чего происходит опускание груза на нужную высоту.  Таким образом при выполнении несложных движений происходит поднятие и опускание автомобиля.

Видео «Ремонт спускающего подкатного домкрата»

Разновидности гидравлических домкратов

На рынке представлены различные подкатные гидравлические домкраты, которые используются для личных целей при ремонте автомобилей, весовая категория которых не превышает 3 тонн. Однако есть и более профессиональные модели. Зачастую такие устройства оборудованы педалями, которые позволяют выполнять предварительный подъем. Применяют для работы подобные виды оборудования чаще всего автомобильные сервисы и шиномонтажные станции. Такое устройство используется для поднятия грузов до 4 тонн, и дает возможность более быстро выполнить работу.

Существуют также модели домкратов, которые дают возможность поднимать груз до 20 тонн. При этом они оборудуются не только педалью, позволяющей выполнить предварительный подъем, но в них также предусмотрена специальная раздвижная траверса, которая предназначена для обслуживания тяжелых машин и специальной техники. У данного механизма имеется ряд недостатков, среди которых объемность и габаритность, что усложняет его транспортировку в автомобиле. При работе с таким устройством необходимо наличие ровной горизонтальной поверхности, например, асфальта или бетона.

Ремонт подкатного гидравлического домкрата: особенности процесса

Для выполнения ремонтных работ в обязательном потребуется наличие:

• гаечного ключа;
• емкостей, в которые будет осуществляться слив масла;
• керосина;
• масла.

В процессе пользования домкратом инструмент может сломаться. Как правило, при возникновении неисправностей данного оборудования начинает протекать масло, инструмент заклинивает при подъемах на высоту или, наоборот, при опускании. При обнаружении таких дефектов в обязательном порядке необходимо проводить ремонт устройства.

Если же причиной поломки является утечка масла, то в первую очередь понадобится разобрать домкрат, извлечь поршни и проверить их на присутствие коррозии. После чего всю грязь и возникшую коррозию необходимом полностью удалить. Затем необходимо проверить шток.

Если элемент изогнут и деформирован, то можно говорить о нецелесообразности ремонта данного домкрата.

При выполнении ремонта клапана, который пропускает масло необходимо его открутить и выполнить проверку не присутствует ли там грязь и нет ли деформации. Если же деформация присутствует необходимо провести замену клапана. При небольшом его загрязнении будет отмечаться протекание рабочей жидкости, поскольку шарик перестанет плотно опускаться в седло. Чтобы это устранить, в первую очередь в пустую емкость необходимо слить старую рабочую жидкость (масло) и прокачать систему полностью, посредством поднятия и опускания рычага.

После этого необходимо промыть каждую деталь от налипшей грязи и устранить остатки старой рабочей жидкости. В обязательном порядке необходимо провести замену всех манжетов, а также уплотнительных прокладок. Если же отмечается попаданием грязи именно на рабочую часть, то ее необходимо удалить, предварительно отвернув головку корпуса.

После чего в основание домкрата необходимо залить керосин и выполнить прокачку оборудования. Для этого запорную иглу необходимо выкрутить. После всех манипуляции керосин следует удалить, а в рабочую часть залить чистое масло.

Стоит отметить, что производительность эксплуатации домкрата после чистки может немного уменьшится. Это обусловлено скоплением воздушных пузырьков в его рабочей части, вследствие недостаточного количества масла.

Если же такая ситуация наблюдается в процессе работы, то ремонт необходимо выполнять по следующему принципу. В первую очередь нужно открыть пробку на масляном бачке и послабить перепускной клапан.  После этого с быстрой частотой прокачать насос на гидравлическом прессе с целью перемещения воздуха из рабочей части в емкость, где присутствует масло. После чего необходимо закрыть отверстие на масляном бачке и поджать перепускной клапан. Если манипуляции были выполнены правильно, то домкрат будет работать, как и прежде. Если же наблюдается остатки воздуха, то работу необходимо повторить снова.

Если же домкрат не работает должным образом или поднятие грузов осуществляется крайне медленно, то можно использовать и другой способ удаления воздуха из рабочей части.

Чтобы это выполнить, запорную иглу необходимо повернуть на 1,5-2 два оборота. После этого поднять плунжер за винт до отметки крайнего верхнего значения. Далее его необходимо опустить в нижнее положение. Каждое действие нужно повторить по кругу около 2-3 раз. Предотвратить возникновение подобных проблем в дальнейшем, можно путем периодической проверки уровня масла в рабочей плоскости домкрата и добавлением его в случае необходимости.

Видео «Ремонт домкрата подкатного за 10 минут»

Домкрат гидравлический подкатной: ремонт, устройство, схема

Домкрат – это инструмент с помощью которого поднимают разные грузы на различную высоту. Принцип работы и устройство могут отличатся. Самым распространённым и используемым в авто сервисах и частных гаражах видом домкратов является, домкрат гидравлический подкатной, его устройство мы сейчас разберем.

Устройство и принцип работы

Схема подкатного домкрата

Устройство подкатного гидравлического домкрата представляет собой тележку на колесиках. Такой вид очень удобен в эксплуатации он обладает большой грузоподъемностью и плавностью подъема. Гидравлический привод лежит в основе принципа действия.

Для поднятия автомобиля на нужную высоту, подкатите домкрат под него, поставьте несущий упор, в точку кузова автомобиля предназначенную для подъема. На кузове автомобиля есть специальные места, в которые нужно упирать домкрат. Следующим шагом качаем рукоятку верх вниз, несущий упор должен начать подниматься, а вместе с ним и автомобиль.

Основным элементом конструкции являются гидравлические цилиндры, прокачивая рукоятку, в цилиндрах создается определенное давление, за счет чего и осуществляется поднятие. Главную работу, подъёма, выполняет плунжер и прямой клапан. Повернув ручку обратного клапана, произойдет понижение давления в системе, в результате чего произойдет опускание автомобиля в исходное положение. В разных моделях ручка располагается в разных местах, прочитайте инструкцию к подкатному домкрату, там все понятно изложено.

Основные характеристики

• Грузоподъемность. Грузоподъемность начинается от 2т и выше. Простому легковому автомобилю на повседневные нужды, хватит грузоподъемности в 2т. Такой инструмент не занимает много места, его можно хранить в гараже и взять с собой в поездку. Если у вас внедорожник, рекомендуется грузоподъемность от 3т. В любом случае, лучше знать вес автомобиля заранее, и руководствоваться его значением в выборе.
• Высота максимального подъема. У каждой модели он разный. Максимально обратить внимание на параметр нужно владельцам внедорожников. Нет смысла платить за инструмент,  поднимающий машину на 2 см. Значение высоты максимального подъема для внедорожников начинается от 450 мм.
• Минимальная высота. Параметр определяет возможность подкатить устройство под автомобиль. Подкатной домкрат с минимальной высотой больше дорожного просвета вашего автомобиля вам не помощник. Обязательно замеряйте дорожный просвет(клиренс) перед выбором.
• Удобство эксплуатации. Резиновая накладка, на несущем упоре.
• Тип привода механизма. Карданный и зубчатый. Рекомендуемый карданный тип, он доказал свою надежность, а также он более ремонта пригодный.

Преимущества и недостатки

Основные преимущества подкатных гидравлических домкратов:

• Минимальные усилия для поднятия большой массы.
• Горизонтальное расположение цилиндра, за счет этого достигается высокая грузоподъемность.
• Подъем осуществляется плавно.
• Устойчивая опорная площадка обеспечивает безопасность работы.
• Весьма удобен в эксплуатации, оператору не надо подлезать под автомобиль.

Недостатки подкатных домкратов:

• Скорость подъема оставляет желать лучшего, критично для машин с высоким клиренсом (дорожным просветом).
• При продолжительной нагрузке случается просадка, из-за падения давления в системе.
• Использовании в условиях низких температурах, возможно замерзание жидкости.
• Обеспечивая долгосрочную работу, следует проводить профилактическое обслуживание.
• Небольшая высота подъема, относительно других видов домкратов.

Основные неисправности и их устранение

Список неисправностей:

• Поломка в целом, рабочий шток не поднимается;
• Домкрат гидравлический подкатной не держит нагрузку;
• Неполадки при подъеме груза;
• Подтеки в местах уплотнений;

Ремонт подкатных домкратов гидравлических, вы можете производить самостоятельно, своими руками. Понадобится ремкомплект, либо покупка запасных частей. Наиболее часто выходят из строя прокладки и различные уплотнители в результате чего появляются маслянистые подтеки на корпусе.

Первым пунктом ремонта нужно слить масло, в заранее подготовленную емкость. Повторно использовать не рекомендуется, лучше залить новое.  Какое заливать указано в инструкции подкатного домкрата. Обычно подходит обычное моторное или гидравлическое масло. Применять лучше те что не взаимодействуют с резиновыми частями.

Вторым пунктом ремонта приступаем к этапу разборки. Извлекаем поршни и изучаем их на наличие налета, грязи и ржавчины. Выявив загрязнение и ржавчину, устраняем их.  Для этого следует воспользоваться специальными растворяющими жидкостями, бензин, солярка, уайт-спирит. Обнаружив налет и коррозию внутри стоит избавиться от масла. Не нужно заливать его повторно, ржавчина появилась не просто так.

Если с поршнями все в порядке, осматриваем форму штока. Если он искривлен, это очень плохо. Вероятнее всего его уже не восстановить. Предотвратить искривление штока нужно на этапе эксплуатации не нагружая подкатной домкрат массой большей чем он может поднять. Обязательно читаем инструкцию, чтоб он служил вам дольше.

Еще одна неисправность, засорение клапанов. Часто их достаточно просто прочистить или заменить.

Ремонтируя гидравлический подкатной домкрат следует заменить все уплотнители и прокладки. Они идут в специальном ремкомплекте, продающийся в специализированных магазинах. В последнюю очередь производится промывка, а затем заливка свежего масла и прокачка.

Промывка очищающей жидкостью

Открываем отверстие для заливки.  Сливаем все масло в заранее подготовленную тару. Далее залить очищающую жидкость. Эта процедура убирает  из системы оставшееся масло, и прочую грязь. Далее идем по следующему алгоритму действий:

• Заливаем очищающую жидкость.
• Двигаем рычагом, жидкость распространяется по системе.
• Доливаем жидкость, качаем рычаг, пока шток не поднимется в верхнее положение.
• Далее открываем обратный клапан, шток возвращается в начальное положение, часть очищающей жидкости выдавится из системы.
• Если выдавливаемая жидкость грязная, то повторить алгоритм несколько раз.

Как прокачать гидравлический домкрат подкатной самому?

Очистив систему, приступаем к  процедуре заливки масла. Перед началом не забудьте полностью слить очищающую жидкость. Прокачка это и есть заливание масла. Нужно столько жидкости, чтобы он мог поднять определенный груз на определенную высоту.

Алгоритм заливки:

• Отверстие слива оставить открытым
• Налить масло, поработать рычагом, пока шток немного не поднимется
• Подливать и работать рычагом пока шток не поднимется до верхнего значения
• Открыть запорный клапан, шток вернется в исходное состояние избыточная жидкость выльется из отверстия
• Отверстие слива, закрыть. Протереть домкрат. Все готово.



Не забывайте следить за количеством масла. Проверяйте резиновые уплотнители, время от времени их рекомендуется менять. Если на домкрате есть  подтеки, значит уплотнители стоит заменить.

Итоги

Домкрат гидравлический подкатной отличный инструмент, используемый в автосервисах и гаражах обычных людей. Его конструкция очень удобна и эффективна. Следует помнить, что домкрат — это инструмент поднятия, а не удержания. При длительной работе стоит позаботиться о надежной опоре.

Выбирая домкрат, обратить внимание на грузоподъемность, минимальную (обязательно меньше дорожного просвета автомобиля) и максимальную высоту подъема. После того как критерии определены мы рекомендуем покупать домкрат в средней ценовой категории для частных лиц, а автосервисам рекомендовано обратить внимание на профессиональный инструмент.

Ремонт гидравлического домкрата своими руками (видео и фото инструкция)

Крепкий и практически монолитный корпус классического жидкостного подъемника значительно снижает возможность поломки инструмента, однако даже в таком прочном механизме есть уязвимости, способные вывести устройство из строя. Какие элементы конструкции подвержены наибольшему риску поломки, и какие действия следует предпринять для восстановления работоспособности домкрата, расскажем в этой статье.

Конструкция и принцип действия

Как и большинство рабочих инструментов, гидравлический подъемник имеет несколько разновидностей, с индивидуальными особенностями конструкций. Основной принцип действия этих устройств не отличается, однако механика подъема каждого типа, имеет свои нюансы. Чтобы выявить причину, и разобраться, как починить гидравлический домкрат в конкретно вашей ситуации, следует четко понимать его работу. Далее представлено краткое описание устройства гидравлического домкрата, и разбор самых распространенных видов упоров.
Работа жидкостного подъемника основана на контролируемой накачке жидкости в герметичный резервуар, объем которого может увеличиваться лишь за счет выдвижения поршня. В качестве наглядного примера, рассмотрим самый простой тип гидродомкратов – бутылочный, поскольку он представляет собой оригинальную конструкцию, а его подкатные и ромбовидные аналоги, являются уже модернизацией. Основу механизма гидравлического подъемника, составляют следующие компоненты: манжета, поршень, цилиндр, масляный резервуар, рычаг насоса, шток, всасывающий и нагнетательный клапана и нагнетательный кран.
Взаимодействие между деталями происходит следующим образом. Когда вы поднимаете рычаг насоса, вместе с ним поднимается шток, понижая давление в герметичной камере. Создается вакуум, всасывающий масло из соседнего резервуара. Опускаете рычаг, и набравшаяся ранее жидкость нагнетается, но уже в другую камеру – цилиндр. Движение жидкости контролируется клапанами и происходит только в одном направлении. Попав в цилиндр, масло создает давление, и поскольку единственный подвижный элемент – это поршень, его начинает выталкивать. Таким образом, совершая простые движения рычагом, мы поднимаем упор домкрата, а вместе с ним и массивный груз.

Нагнетательный кран служит для объединения емкостей цилиндра и масляного резервуара, с целью нормализации давления в них. Достаточно повернуть и поршень легко опускается.
В основе подкатных домкратов лежит все тот-же цилиндр с поршнем насосом и прочими элементами. Однако, если бутылочный подъемник работает вертикально, в подкатном вся эта конструкция функционирует в горизонтальном положении. Данное устройство поднимает груз за счет рычага, нижняя часть которого соединена с поршнем и двигается в горизонтальном положении, а верхняя с упором, и двигается по диагонали. Слишком сложной эту конструкцию не назовешь, но если вы плохо понимаете механику, и не имеете представления как разобрать домкрат гидравлический, следует быть максимально внимательным или даже записать процесс на видео. В противном случае, сборка может вызвать массу проблем.
Ромбовидные, как и подкатные гидравлические домкраты поднимают груз при помощи рычагов, но работают в вертикальном положении. Имеют достаточно компактную форму резервуаров, по сравнению с классическими бутылочными устройствами.

Виды и причины неисправностей

В связи с высокой ответственностью поставленных перед домкратом задач, его конструкция имеет повышенную надежность. Подъемник, особенно бутылочного типа, имеет практически монолитный каркас, устойчивый к механическим повреждениям. Ромбовидные и подкатные имеют больше деталей и соединений, что увеличивает риск поломки, но в основном, при подъеме недопустимого веса.
Стоит заметить, что при сильной механической деформации поршня, цилиндра или упора, самостоятельно восстановить устройство сложно, и далеко не в каждой мастерской возьмутся за такую работу. Если же ваш домкрат не получал повышенный урон, но перестал функционировать должным образом, его можно починить, обратив внимание на следующие элементы.
Упор не поднимается. Жидкость либо не попадает в цилиндр, либо сразу-же переходит в масляный резервуар. Зачастую проблема в нехватке масла, но могут быть деформированы прокладки штока насоса. В последнем случае, потребуется новая манжета для гидравлического домкрата для легковых или грузовых автомобилей, которая продается в составе рем. комплектов в сельскохозяйственных или автомагазинах.

Упор поднимается, но не держит груз. Запирающий кран прилегает не плотно, или проблема в клапанах. Они могут загрязнится, сойти со своего места или деформируется их пружина. В данном случае, ремонт подкатного домкрата гидравлического своими руками потребует полной разборки корпуса.

Упор поднимается медленно / рывками. В систему попал воздух, устранить который можно путем аккуратного долива масла и прокачки домкрата. Бывают случаи загрязнения или деформации всасывающего клапана, когда часть жидкости, при накачке, попадает обратно в масляный резервуар. Ремонт такой неисправности более кропотливый, и требует разборки корпуса устройства, как в предыдущей проблеме.

Определив примерную причину проблемы, можно с большей уверенностью приступать к её решению. Далее мы расскажем и покажем, как реализовать каждый вышеописанный вид ремонтных работ (от самого простого к сложному).

Ремонт гидравлического домкрата

Поскольку конструкция жидкостного подъемника представляет собой не самый сложный механизм, восстановление его работоспособности обычно не вызывает больших затруднений. Даже если с работой подобных систем вы ранее не сталкивались и не имеете представления, как перебрать гидравлический домкрат, процесс займет не более пары-тройки часов (при наличии опыта, и вовсе, пройдет в разы быстрее). Начнем с самых простых поломок и перейдем к более сложным.
Завоздушенность – происходит в связи с утечкой жидкости из системы, которая может быть вызвана неправильной транспортировкой, хранением или эксплуатацией устройства. Бутылочные и ромбовидные гидродомкраты должны быть всегда в вертикальном положении, а подкатные – в горизонтальном (подъемник должен стоять на своей основе).

Данная неприятность лечится банальным наполнением системы маслом. Старое масло, если ему больше года, рекомендуется полностью слить через специальное отверстие, закрытое резиновой заглушкой (в советских может быть металлический винт). При этом, надо полностью открутить запирающий кран. Если домкрат старый и эксплуатировался в грязных условиях, систему рекомендуется промыть, наполнив её промывочной смесью или керосином через вышеуказанное отверстие и несколько раз прокачать (подробно о прокачке гидравлического домкрата).

В качестве рабочей жидкости, рекомендуется использовать специальное гидравлическое масло, но веретенное и индустриальное с невысокой вязкостью тоже подойдут. Закручиваем кран и не спеша заливаем масло в систему. Для этого удобно использовать обычный медицинский шприц. Когда уровень жидкости в резервуаре достигнет предела, прокачиваем систему, работая рукояткой насоса, пока упор не выйдет до максимального уровня. Откручиваем кран, опускаем упор до нулевого положения, доливаем жидкость до уровня, закручиваем кран и опять накачиваем. Повторяем прокачку 2-3 раза пока в системе не останется воздуха, далее устанавливаем заглушку на место и пользуемся рабочим инструментом.
Представленная выше инструкция объясняет самый распространенный принцип, как отремонтировать гидравлический домкрат. Видео расположенное ниже, наглядно продемонстрирует весь процесс без лишней воды.

Протечка масла – помимо недопустимого положения домкрата, может быть вызвана износом уплотнительных прокладок и манжет, необходимых для изоляции системы гидравлического инструмента. В зависимости от степени износа, протечка может быть явной и проявится сразу после заливки нового масла при подъеме первого массивного груза, или будет происходить постепенно, в течении недель и месяцев. Так или иначе, устройство выйдет из строя.
Обнаружение места протечки происходит опытным методом. Чтобы не разбирать корпус полностью, его стоит предварительно осмотреть на предмет подтеков и работать уже непосредственно с проблемной частью (насосом или цилиндром). Высохший или деформированный уплотнитель хорошо заметен даже не опытному взору, а слабая манжета на поршне насоса слегка люфтит.
В магазинах инструментов и автозапчастей зачастую имеется один-другой ремкомплект для гидравлического домкрата, но выпускают их для определенных моделей (далеко не всех). Перед походом в магазин, заранее возьмите с собой поврежденную резину, чтобы по ней можно было подобрать аналогичный образец, если комплекта для вашей модели в наличии не окажется. Благо, большинство гидравлических подъемников имеют более-менее схожую конструкцию и шанс нахождения похожей детали достаточно велик.
При разборке домкрата, для извлечения прокладки, не лишним будет почистить все снятые компоненты, вытерев керосином или бензином. Загрязнение системы – чуть менее распространенная причина поломки, чем утечка масла.

В ситуации ограниченных ресурсов, когда подходящую прокладку найти не получается, смекалка становится настоящим спасителем. Как, например, автор следующего видео выполняет ремонт гидравлического домкрата бутылочного типа своими руками, уплотняя манжету поршня насоса обычной термоусадкой.

Повреждение клапанов – самая неприятная поломка, требующая полного разбора корпуса домкрата. Для понимания: клапана представляют собой металлические шарики, которые плотно прижимаются пружиной к круглому отверстию, позволяя жидкости течь только по направлению “от шарика к пружине”, перекрывая обратный ход. Сама пружина фиксируется шайбой, которая перекрывает около половины диаметра отверстия. В целом, данная конструкция вполне надежна, но при ненадлежащей эксплуатации может дать сбой (особенно в дешевых сборках).
Поскольку гидравлический подъемник игрушка не детская, собирается он на совесть и для полной разборки цилиндра пригодится большой разводной ключ и тиски. Прежде чем раскручивать, не забудьте слить масло.
Искомые клапаны располагаются в основании агрегата. Всасывающий в области насоса, а нагнетательный под цилиндром. Все их составные части следует аккуратно вынуть и разложить, (желательно в хронологическом порядке). В первую очередь проверяем пружинки и подшипники на дефекты, загрязнение и коррозию. Шарики должны быть идеально гладкими, а пружины упругими. Дефектные элементы подлежат замене, которую можно найти в специальных ремкомплектах для гидравлических домкратов.
Пока устройство находится в разобранном состоянии, грех не воспользоваться случаем и не почистить все компоненты керосином. Особенно следует уделить внимание фильтрам и каналам между насосом и цилиндром. Сборку чистых исправных компонентов механизма следует выполнять с повышенным вниманием к положению клапанов и уплотнителей. Лишних деталей оставаться не должно, каким бы гениальным конструктором не считался сборщик. По выполнению всех восстановительных работ, система наполняется маслом, прокачивается и обретает вторую жизнь.
Стараясь придать материалу более понятный вид, в публикации присутствует множество тематических изображений. Если, для четкого представления, как восстановить гидравлический домкрат, этого мало – ниже вас ждет отличный, познавательный материал. Автор следующего видеоролика коротко и ясно, демонстрирует процесс восстановления целых 5-ти подъемников бутылочного типа с комментариями и хорошим монтажом.

Продление срока эксплуатации

Поломка любого инструмента – это зачастую неприятный и даже опасный опыт, связанный с потерей времени и денег. Отказ работы подъемника, в самый неподходящий момент, может вызвать ненужные проблемы, поэтому рекомендуется уделять повышенную ответственность при работе с данным инструментом. К счастью, эксплуатация и обслуживание гидравлического домкрата представляют собой короткий свод вполне понятных правил, следовать которым сможет любой.

1. Устанавливая домкрат под груз, убедитесь, что его основание плотно прилегает к ровной, горизонтальной поверхности (полу, земле, асфальту). Поверхности упора и поднимаемого груза, должным быть параллельны.
2. Место упора в груз должно быть максимально прочным и выдерживать всю его массу. В автомобилях – это ребро жесткости, в частных домах – стены с подложенным брусом.
3. Подъем осуществляется плавными движениями рычага насоса. Груз должен быть в неподвижном состоянии, поэтому пассажиров в автомобиле быть не должно. При полном подъеме, рекомендуется использовать страховочную подставку.
4. Когда работа с домкратом завершена и груз можно опускать, проверьте шток на наличие грязи, и при необходимости отчистите ветошью, чтобы избежать образование коррозии.
5. Хранение и транспортировка гидравлического домкрата осуществляется только в обозначенном производителем положении: вертикальном для бутылочных и ромбических и горизонтальном для подкатных.
6. Шток, выдвижной винт и поршень насоса, при хранении, должны быть опущены. При регулярном использовании инструмента, эти элементы следует периодически смазывать (по мере высыхания).
7. При частичном вытекании и испарении рабочей жидкости, в систему необходимо доливать идентичное масло и производить прокачку (процесс описан выше). Строго запрещено лить воду, кислоту и прочие смеси! Только гидравлическое, веретенное или индустриальное масло небольшой степени вязкости.

Вышеописанные правила – главные основы уверенной и продолжительной эксплуатации инструмента. Все модели домкратов имеют свои индивидуальные особенности и характеристики, о которых каждый производитель указывает в документации, ознакомиться с которой следует каждому владельцу данных устройств. Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

Ремонт подкатного домкрата своими руками

Проведение ремонта своими руками подкатного домкрата не представляет особых трудностей для человека, имеющего познания в области техники.

Домкрат подкатной гидравлический – эффективный и удобный в работе прибор, ремонт которого вы сможете легко осуществить самостоятельно.

Конструкция и принцип действия подкатного домкрата

Домкрат представляет собой спецустройство, предназначенное для перемещения в вертикальном направлении и фиксации различных грузов на необходимой высоте. Это устройство является незаменимым при осуществлении любого ремонта, связанного с вертикальным перемещением тяжестей, особенно популярен подкатный домкрат стал среди автолюбителей и авторемонтников.

Конструкция домкрата является достаточно простой, и принцип ее работы основан на физических свойствах сообщающихся сосудов.

Давление, необходимое для поднятия груза, создается за счет перекачивания рабочей жидкости при помощи насоса в рабочий цилиндр, в котором происходит перемещение поршня.

Схема устройства бутылочного домкрата.

Одними из самых удобных и эффективных в работе моделей домкратов считаются гидравлические домкраты, функционирование которых основано на использовании специальной рабочей жидкости и поршневого механизма. В качестве рабочей жидкости используется специальное масло.

Принцип работы подкатного гидродомкрата сходен с принципом работы гидродомкрата бутылочного типа, однако отличается от него конструкцией и удобством применения.

Корпус устройства изготавливается из металла и монтируется на двух парах колес. В корпусе приспособления монтируются механизмы, обеспечивающие подъем, и гидроцилиндр, который при выдвижении обеспечивает подъем площадки. В результате подъема площадки осуществляется поднятие груза на требуемую высоту.

В движениие конструкция гидродомкрата приводится при помощи использования рычага, а опускание площадки проводится при помощи поворота винта, открывающего специальный клапан. Поворот винта спецклапана, сбрасывающего давление, осуществляется с помощью специальной рукоятки. В результате сброса давления жидкости в рабочей полости происходит опускание грузов на требуемую высоту.

Для промышленного, а также для профессионального использования при осуществлении авторемонтных работ применяются различные модели подкатных домкратов, способные перемещать грузы до 20 тонн на необходимую высоту и фиксировать их на этой высоте. Такие механизмы обладают помимо достоинств и некоторыми недостатки. Такими недостатками являются большие размеры конструкции и большой вес устройств, что затрудняет транспортировку таких приспособлений. Помимо этого, для применения таких устройств требуется наличие ровной горизонтальной твердой поверхности.

Причины поломок подкатного домкрата и инструменты, требуемые для проведения ремонта

Устройство подкатного гидравлического домкрата для автомобиля.

Для проведения ремонта домкрата понадобятся некоторые инструменты и материалы:

• ключи гаечные;
• емкость для приема сливаемой рабочей жидкости;
• специальная промывочная жидкость;
• рабочая жидкость – масло.

Любое устройство в процессе своей эксплуатации может выйти из строя. Основными неисправностями гидродомкрата являются:

• подтекание масла;
• подклинивание устройства при подъеме или опускании;
• отказ устройства полностью опускать или поднимать шток.

При возникновении этих проблем в работе следует провести ремонт приспособления.

Если причиной выхода из строя приспособления является возникновение протекания масла, требуется провести разборку устройства. После разборки приспособления из него извлекаются поршни и проверяются на предмет образования коррозии. При выявлении признаков коррозии и загрязнений проводится чистка элементов конструкции и удаление загрязнений. После этого проверяется шток. Если в результате проверки выясняется, что шток имеет искривление и деформации, то проведение ремонта можно считать нецелесообразным.

Очень часто причиной выхода из строя домкрата может являться поломка или засорение клапанов в конструкции устройства, которые участвуют в обеспечении подъема или опускания рабочего штока механизма. При выявлении такого типа неисправности требуется провести ремонт этого элемента конструкции гидродомкрата.

Ремонт клапанов в конструкции гидродомкрата

Принцип работы гидравлического подкатного домкрата.

Осуществляя ремонтные работы по восстановлению работоспособности клапана, пропускающего масло, следует открутить клапан и проверить его на наличие скопившихся загрязнений. Помимо этого, при осмотре конструкции клапана следует проверить его на наличие или отсутствие деформирования. В случае если выявлена мехдеформация устройства его следует заменить. В случае если в клапане выявлены загрязнения, то в процессе работы масло будет протекать из-за того, что не происходит плотного прилегания шарика к гнезду. Для удаления загрязнений проводится промывка устройства, перед промывкой осуществляется слив старой жидкости в специально подготовленную емкость. В процессе слива следует прокачать систему с помощью рабочего рычага путем поднятия и опускания.

После прокачки и разборки устройства все детали подвергаются промывке от загрязнения и остатков старой рабочей жидкости. В процессе ремонта следует заменить все манжеты и уплотняющие прокладки. При попадании загрязняющих элементов в рабочую полость требуется для проведения очистки отвернуть головку корпуса.

В резервуар заливается специальная промывочная жидкость или керосин и производится прокачивание. Запорная игла при проведении этой процедуры должна быть снята. После проведения процедуры керосин или промывочная спецжидкость сливается, а рабочая полость заполняется чистой рабочей жидкостью.

Снижение эффективности работы из-за образования воздушных пузырьков и устранение этой неисправности

Внешний вид различных домкратов.

Эффективность функционирования приспособления способна снижаться в результате скопления воздушных пузырьков в рабочей полости, которые образуются в ней из-за недостаточного количества масла.

Ремонтные работы в случае возникновения этого типа неисправности и ее устранение осуществляются следующим образом. Сначала требуется снять пробку в масляном бачке, а также открыть перепускной клапан. После этого в быстром ритме проводится прокачка насоса гидродомкрата. Это делается для того, чтобы воздушные пузырьки транспортировались из полости в емкость для масла. После прокачивания закрывается крышка отверстия масляного бачка, а после этого закрывается перепускной клапан. При правильном выполнении всех операций гидродомкрат начнет работать в нормальном режиме с полной отдачей. При выявлении остатков воздуха в рабочей жидкости процедуру прокачки следует повторить.

Удаление воздуха из устройства осуществляется и другим методом. Для этой цели требуется открутить запорную иглу на полтора-два оборота. Затем рукой осуществляется подъем плунжера, доводить плунжер следует до крайней точки. После поднятия плунжера он возвращается в крайнее нижнее положение. Процедура должна повторяться несколько раз. Во избежание возникновения завоздушивания рабочей системы домкрата следует в процессе эксплуатации устройства регулярно проводить контроль уровня масла и при необходимости его доливать.

Для предотвращения поломок домкрата при интенсивной эксплуатации оборудования должна проводиться регулярная замена рабочей жидкости, а в случае падения ее уровня в устройстве следует провести доливку и прокачку.

как починить устройство своими руками

Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками.

Как устроен гидравлический домкрат

Гидравлический домкрат — это легко транспортируемое устройство, которое обладает максимальной грузоподъемностью в сравнении с остальными подобными механизмами. Также среди собратьев его отличает долговечность.

Внешний вид

Принцип действия

Внешне видно несколько деталей:

• Цилиндр — в нем размещены поршень и два отдела с рабочей жидкостью.
• Насос, который перекачивает жидкость. Он соединен с цилиндром клапанами.
• Рычаг.
• Опорная точка.

Насос перекачивает жидкость из первого резервуара в передней плоскости цилиндра в другой, который расположен в задней плоскости. По принципу сообщающихся сосудов в том отделе, откуда убрали жидкость, создается повышенное давление. Оно выталкивает поршень, а он поднимает груз.

Механизм очень простой, так же, как и конструкция, за счет маленького количества деталей. Стоит рассмотреть функцию дополнительных элементов:

• Основание — то, на что установлен насос. База должна иметь большую площадь, чтобы компенсировать механическое давление при поднятии груза.
• Резервная емкость — соединена с цилиндром, в ней размещена рычажная система и насос.
• Поршень — поднимается за счет поступления масла.
• Плунжер — ограничивает высоту поднятия поршня.

Детали домкрата

Домкрат располагается снизу от поднимаемого объекта и не нуждается в веревках, канатах, крепежах и других вспомогательных деталях. Но и удерживать долгое время объект на весу не получится — устройство служит исключительно для поднятия.

Чем отличаются модели

Главная отличительная черта домкратов — их грузоподъемность, высота подхвата и подъема. С ориентацией на них изменяются модели устройств. Например, высота подъема зависит от расстояния между основанием и опорной точкой. Есть особенности и в принципе подъема.

Еще одно качество — износостойкость. Автолюбителям для домашнего использования раз в год и ремонтным сервисам нужны разные механизмы.

Важно!

Прежде чем начинать ремонт гидравлического домкрата, необходимо знать модель и особенности ее работы.

Подкатной тип

Весь механизм расположен на раме, которая крепится к колесам. Компактный и мобильный подкатной тип может использоваться даже в труднодоступных местах. Система рычагов и поршней расположена горизонтально, за счет этого устройство легко поместить под любой груз (например, автомобиль) и поднять его под любым углом. Дополнительные детали в подкатной модели:

• 2 колеса,
• всасывающий и нагнетательный насос,
• подъемная платформа,
• рама вместо основания,
• рычаг — на него надо нажимать, чтобы заработал насос, который передаст гидравлическое масло через клапаны в цилиндр.

Подкатной тип

Бутылочный тип

Простой вариант с вертикальным цилиндром. Отличительное свойство — небольшие размеры при высокой грузоподъемности — от 2 до 50 тонн. Высота подхвата в бутылочных домкратах обычно начинается от 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который расположен в верхнем основании штока. Бутылочный тип выполнен таким образом, чтобы исключить скольжение при работе. Для этого опорная часть сделана рифленой.

У каждого домкрата в комплекте идет рукоятка, которая облегчает использование механизма. У тех агрегатов, что выдерживают нагрузки от 30 тонн, идет дополнительная вторая рукоятка. За счет удвоенной длины увеличивается вес, который бутылочный домкрат может поднять.

Бутылочный тип

Есть и другие виды:

• Пневматический — установлена подушка, подключенная к источнику сжатого воздуха, например, стационарному компрессору. Используется тогда, когда зазор между объектом и поверхностью небольшой. Также возможно использовать при неустойчивой опоре — например, в болотистой местности, на песке, снегу. Выдерживает такой домкрат груз до 6 тонн.
• Винтовой — компактный, штатный домкрат для автомобилей. Грузоподъемность — до 15 тонн.
• Реечный — обладает максимальной высотой подъема. По рейке двигается крепежный механизм, который защелкивается и поднимается как по лестнице вместе с грузом. Выдержит 20 тонн.

Домкраты различаются приводом, который может быть ручным или электрическим.

Ручка для домкрата — это механический рычаг, который используется для нагнетания жидкости. Электрический привод означает, что в механизме есть автоматический встроенный насос. Ремонт электрического варианта требует специального оборудования, в то время как бутылочный и подкатной механический типы можно починить самостоятельно.

Какие бывают поломки и что их вызывает

Гидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:

Что наблюдается	Где поломка	Почему сломалось	Что делать
Остановка	В цилиндре	Не хватает масла, возможно засорение фильтров	Разобрать устройство. Заполнить отсеки с маслом, очистить фильтры
Поршень не поднимается	В цилиндре	Не хватает давления из-за отсутствия достаточного количества рабочей жидкости	Долить жидкость
Подъем очень медленный или, наоборот, рывками	В цилиндре, системе с рабочей жидкостью	В домкрат попал воздух, который негативно влияет на работу поршня	Необходимо добавить жидкость и удалить через трубки воздух
Низкое давление	Клапаны	Ослабли пружины Клапаны отлегают от отсеков Клапаны загрязнились	Замена клапана или пружины Если возможно — ремонт или чистка

Обратите внимание!

Не рассматриваются механические повреждения домкратов как корпуса, так и поршня. В случае такой поломки ремонт домкратов будет нецелесообразен — лучше купить новое устройство.

В остальных случаях необходимо разобрать механизм и собрать его обратно таким образом, чтобы выполнялись условия:

• Клапаны плотно прилегают.
• Достаточное количество рабочей жидкости в отделах.
• В системе нет воздуха.

Они применимы для всех моделей устройств, в том числе и для ремонта домкрата 5 тонн, произведенного еще в СССР.

Ремонт своими руками

Гидравлический домкрат редко ломается серьезно, чаще всего проблема в загрязнении, клапанах или нехватки жидкости. Все это легко ремонтировать, так же как и исправлять более редкую проблему — протечку.

Поломка клапанов

На заметку.

Если домкрат заполненный, но все равно не держит или не поднимает груз, необходимо разбирать устройство и проверять клапаны.

Внимание обращается на то, как клапаны прилегают к посадочным местам. Если контакт неплотный, проверяются пружины, которые, возможно, ослабели. Клапаны могли засориться, поэтому надо удалить грязь с помощью влажного куска ткани, потом тщательно высушить. Если загрязнение сильное, например, из-за масла, то промыть бензином, керосином. Далее просушить сжатым воздухом.

Схема домкрата

Если клапаны деформированы, то необходимо их заменить на новые.

Проверяются пружины, в случае ослабления они заменяются на более упругие. Если нет возможности заменить, то под них можно подложить шайбу так, чтобы увеличить плотность и силу.

Утечка жидкости

Встречается при механических повреждениях и поломке деталей. Требуется полностью разобрать домкрат, попутно проверяя на наличие коррозии металлические детали, например, поршень. Элементы, в частности шток, проверяются на наличие деформации. Поврежденные части заменяются на новые.

Рекомендуется слить все масло и промыть домкрат и детали керосином. Старые манжеты и уплотнительные прокладки меняются на новые.

Как убрать воздух или грязь

Скопление воздуха неизбежно при постоянной работе. Таким же образом внутрь рабочей полости попадает грязь.

Домкрат работает по принципу сообщающихся сосудов, то есть когда жидкость уходит, остается давление. Но воздух в системе не уходит под напором, а деформируется и создает подушку, из-за которой подъем невозможен.

Воздух устраняется при замене масла. Грязь убирается раствором для удаления отложений.

Разобранный домкрат

Как правильно залить масло

Именно недостаток масла в домкрате приводит к его плохой работе. К счастью, такую поломку легко исправить — надо добавить жидкость. Однако следует знать, что именно доливать.

Часто рабочую жидкость в домкрате называют масло. Это потому, что именно оно используется в домкратах, хотя устройство заработает даже на воде.

Качественная жидкость обеспечит долгую работу механизма:

• Промышленные виды индустриального масла. Но не виды И30А, И40А, И50А — они слишком вязкие.
• Тормозная жидкость — излишне гигроскопична, то есть поглощает водяной пар. А вода в конечном итоге приведет к коррозии и поломке.
• Фирменные гидравлические жидкости — изготавливаются специально для тормозных и подъемных систем.
• Вода — домкрат недолго, но поработает.

Важно!

Также стоит избегать жидкости гликолевого, нефтяного и минерального происхождения. Лучшее решение — синтетическое масло, которое к тому же не густеет на морозе.

После того как будет выбрана жидкость, необходимо выполнить подготовительные работы по ее замене.

Сначала сливается старая жидкость. Для этого откручивается пробка и прокачивается устройство. Далее домкрат промывается с помощью жидкости для чистки, которую можно приобрести в строительном магазине. Раствор заливается и спускается. Перед заливкой нового масла в домкрате не должна находиться посторонняя жидкость.

Как открутить пробку

После домкрат устанавливается в самое низкое положение, а винт-кран поворачивается до положения «Слив». Заливается масло. Нужный уровень показывает отметка на домкрате.

Важно!

Уровень масла должен быть максимально точным. Нельзя как перелить, так и недолить.

После первого наполнения пробка закрывается, а домкрат прогоняется 5-6 раз. Снова открывается пробка и заливается масло. Необходимо повторить несколько раз, пока масло не перестанет уходить.

После окончательной заливки масла еще раз выполняется пробная перегонка жидкости, чтобы избавиться от воздуха. Для этого домкрат прокачивают — поднимают и опускают — пока не появится давление. Лишний воздух выпускается через специальные трубки, на его место по мере выхода необходимо добавлять масло.

Рекомендации по эксплуатации

После окончания использования домкрат необходимо освобождать от нагрузок. Хранить устройство надо в теплом и сухом месте. Из-за попадания лишней влаги механизм может заржаветь, а холод негативно скажется на качестве масла. Рекомендуется не работать с домкратом на сильном морозе.

Нагрузки на устройство не должны превышать те, на которые он рассчитан.

Необходимо следить за качеством рабочей жидкости — в некоторых мастерских могут заливать переработанное или некачественное промышленное масло. Это приведет к быстрой поломке и загрязнению домкрата.

При постоянном использовании прокачка (замена масла) должна проводиться раз в 2-3 месяца. При редком использовании — раз в полгода.

Таким образом, в случае поломки гидравлического домкрата необходимо проверить 3 составляющие:

• Качество и количество жидкости.
• Наличие пузырьков воздуха в системе.
• Загрязнение, неплотное прилегание клапанов.

В большинстве ситуаций для решения всех проблем с устройством достаточно провести чистку и заменить масло.

Ремонт гидравлического домкрата: инструкция, инструменты, материалы

Довольно большое распространение получил домкрат. Они есть в арсенале практически каждого автолюбителя, может пригодится при проведении различной работы в мастерской. Существует несколько разновидностей подобного механизма, в данном случае уделим внимание гидравлическому. Подобный инструмент передает усилие за счет сжатия жидкости. Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта. Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса. Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса.

Ремонт гидравлического домкрата

Причины поломок домкрата

Конструкция гидравлического домкрата может существенно отличаться. Многие профессиональные модели могут прослужить в течение длительного периода, но все же определенные причины могут привести к возникновению серьезного дефекта.

Гидравлический домкрат подкатного типа

Неисправности гидравлического домкрата можно связать со следующими проблемами:

1. Чаще всего из строя выходит рабочий цилиндр, а также зеркала плунжера. Подобная неисправность приводит к тому, что рабочая часть не держит давление, масло проникает из рабочей камеры в надпоршневое пространство. В этом случае возникает довольно много проблем с применением устройства.
2. В большинстве случаев повреждение зеркал происходит по причине халатности во время эксплуатации. Гидравлика не работает в этом случае или обладает низкой эффективностью. Поверхность повреждается по причине транспортировки в горизонтальном положении, если этого не предусмотрел производитель.
3. Слишком серьезное повреждение поверхности зеркал приводит к тому, что жидкость начинает вытекать, в полость попадает воздух, за счет чего начинает активно развиваться коррозия.
4. Коррозия на поверхности становится причиной быстрого износа различных уплотнителей и манжет. При их изготовлении применяется резина, которая подвержена механическому воздействию. В результате деформации и сильного износа в масло попадает большое количество посторонних элементов, которые приводят к засорению установленных клапанов и каналов.
5. Механические воздействие, к примеру, на момент падения устройства с большой высоты также становится причиной появления большого количества проблем. Слишком сильное воздействие может привести к появлению внутренних или поверхностных деформаций корпуса, искривлению основных элементов.
6. Слишком высокая нагрузка может стать причиной повреждения механизма. Распространенной проблемой можно назвать искривление штока, за счет чего камера также начинает пропускать масло по причине перекоса основного элемента. Каждая модель подъемного механизма рассчитана на определенную нагрузку, которая указана в инструкции по эксплуатации.
7. Применение не по предназначению тоже приводит к появлению основных неисправностей. Использовать гидравлический домкрат следует исключительно исходя из рекомендаций производителя.

Многие причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации.

Необходимые инструменты и материалы

Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:

1. Молоток и долото.
2. Плоскогубцы.
3. Отвертки различным диаметром.
4. Ножовка.
5. Набор ключей и газовый ключ.

Необходимые инструменты для ремонта

Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.

Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.

Устройство гидравлического домкрата

При рассмотрении того, как разобрать гидравлический домкрат, нужно уделить внимание особенностям конструкции. Усилие во всех случаях передается через масло, которое обладает низким коэффициентом сжатия. Как ранее было отмечено, для обеспечения длительной службы устройства в условии частого применения следует проводить замену масла, так как оно со временем может потерять свои эксплуатационные характеристики.

Устройство гидравлического домкрата

Устройство подкатного домкрата не существенно отличается от обычного упорного. Рабочая часть выполнена при применении схожих принципов. Стоит учитывать, что конструкция во многом зависит от того, какова грузоподъемность. Некоторые модели снабжаются резьбовым удлинителем, который позволяет изначально регулировать начальную подъемную высоту.

Гидравлический домкрат своими руками можно отремонтировать при неисправности вспомогательных элементов или основной рабочей части. В большинстве случаев проблемы возникают именно с рабочей частью. Классический вариант исполнения представлен сочетанием следующих элементов:

1. Поршня, который имеет уплотнительные кольца. Именно на него оказывается давление жидкостью. За счет сочетания огромного количества уплотнителей из различных материалов поршень не пропускает масло даже при возникновении большого давления. Кроме этого, сама конструкция рассчитана на высокую нагрузку. Применение резиновых уплотнителей позволяет сделать элемент подвижным.
2. Цилиндра с уплотнителями. Именно цилиндр создает рабочую полость, в которой оказывается давление на шток. Для того чтобы снизить трение при ходе подвижного элемента поверхность полируется до зеркального состояния. При изготовлении этого элемента применяются материалы, обладающие высокими коррозионными свойствами. Появление даже несущественной ржавчины приводит к тому, что подвижная часть начинает быстро изнашиваться. Снаружи цилиндр представлен чугуном, который весьма восприимчив к ударной нагрузке. Поэтому следует обходится с рассматриваемым инструментом аккуратно.
3. Силового штока. Этот элемент связан с поршнем, приводится в движение. Именно шток воспринимает нагрузку, которая возникает между поднимаемым объектом и поршнем. При изготовлении применяется высококачественная сталь, рассчитанная на высокую нагрузку. Для продления ее срока службы поверхность проходит химическую обработку для придания коррозионной стойкости. Стоит учитывать, что при использовании гидравлического домкрата с нарушением рекомендаций по эксплуатации, связанных с допустимыми нагрузками, происходит искривление штока. Подобная неисправность встречается крайне часто.
4. Системы пропускных каналов. Для того чтобы подать и удалить масло с рабочей камеры требуются пропускные каналы. Они имеют небольшие размеры, со временем могут засорятся.
5. Плунжерного насоса, за счет которого обеспечивается давление. Большая часть устройств механического типа предусматривает ручное накачивание жидкости в рабочую область. Устройство плунжерного насоса характеризуется высокой надежностью, выходит из строя редко.
6. Стравливающего клапана применяются для того, чтобы убрать жидкость из рабочей камеры. Реализован подобный элемент конструкции может быть различным образом. Как правило, это небольшой винт, при повороте которого за счет давления, оказываемого на шток, вся жидкость удаляется из рабочей камеры.
7. Манжет и уплотнителей. Эти элементы обеспечивают изоляцию рабочей камеры и других элементов конструкции. Они также обеспечивают подвижность штока с поршнем. При изготовлении манжет и уплотнителей применяются пластичные материалы, характеризующиеся большой устойчивостью к механическому воздействию или воздействию применяемого масла. Важными показателями уплотнителей является их внешний и посадочный диаметр, а также жесткость и износостойкость. Найти подходящий вариант исполнения для замены во многих случаях достаточно сложно.
8. Заливного отверстия для поддержания требуемого уровня масла в системе. Время от времени нужно проводить добавление масла для поддержания требуемого уровня. Как правило, при интенсивном применении гидравлического домкрата или его транспортировке в неправильном положении уровень рабочей жидкости падает. Некоторые модели устройства обладают индикатором уровня масла.

Устройство подкатного домкрата

В целом можно сказать, что конструкция довольно проста, однако она имеет много трущихся элементов. Многие производители создают разборные конструкции, когда уплотнители на штоке фиксируются за счет гайки или другого крепежного элемента. Стоит учитывать, что встречаются и неразборные варианты исполнения, ремонт которых в несколько раз усложняется.

Ремонт гидравлического домкрата

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

1. Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
2. Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
3. Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
4. После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

1. После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
2. Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.

Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.

Бутылочный домкрат

Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.

2T Вместимость Автомобильный Подъемник Гидравлический Домкрат Автомобильный Подъемник Тележка Домкрат Ремонтный Инструмент Подъемный Домкрат | |

2T Емкость автомобильный подъемник гидравлический домкрат автомобильный подъемник тележка домкрат инструмент для ремонта

Обзор:
Этот домкрат имеет диапазон подъема 130–330 мм, он поставляется с полными инструкциями и является универсальным приспособлением, предназначенным для подъема большинства транспортных средств. Просто попробуйте!

Характеристики:

1. Прочный кронштейн насоса и прочный цельный гидравлический агрегат с предохранительным клапаном перегрузки.
2. Длинное шасси, портативный гаражный домкрат большой емкости для серьезного хобби или использования эвакуатора.
3. Прочные ролики и большая конструкция седла упрощают установку под автомобилем.
4. Оснащен предохранительным клапаном перегрузки и клапаном прокачки для предотвращения блокировки рукоятки при максимальном выдвижении гидроцилиндра.
5. Длинная конструкция, прочная сварная конструкция и длительный срок службы.
6. Универсально подходит для большинства автомобилей и фургонов.

Технические характеристики:
Состояние: 100% абсолютно новый
Материал: металл + пластик
Цвет: Orange
Максимум. Емкость: 2 тонны
Диапазон подъема: 130-330 мм / 5,1-13,0 дюймов
Размер: как показано на картинке
Вес упаковки: прибл. 9800g

В пакет включено:
1 x домкрат тележки

Примечания:
1. Перед использованием внимательно прочтите инструкцию по эксплуатации.
2. Перед использованием выполните однократную работу без нагрузки.Прекратите использование, если возникнет ненормальная ситуация.
3. Никому, кроме оператора, не разрешается проходить под днищем транспортного средства.
4. Этот инструмент предназначен для использования в экстренных случаях. Не работайте непрерывно в течение длительного времени.
5. Обратите внимание на меры по защите от воды.

.

Подъемные краны Грузоподъемность 2T Автомобильный подъемник Гидравлический домкрат Автомобильный подъемник Тележка Инструмент для ремонта домкрата Подъемные инструменты | |

Обзор:
Этот домкрат имеет диапазон подъема 130–330 мм, поставляется в пластиковом ящике для хранения и имеет грузоподъемность 2 тонны. Он поставляется с полными инструкциями и является универсальным приспособлением, предназначенным для подъема большинства транспортных средств. Он прочный и компактный, его легко хранить в прилагаемом пластиковом ящике для хранения.Просто попробуйте!

Характеристики:

1. Прочный кронштейн насоса и прочный цельный гидравлический агрегат с предохранительным клапаном перегрузки.
2. Длинное шасси, портативный гаражный домкрат большой емкости для серьезного хобби или использования эвакуатора.
3. Прочные ролики и большая конструкция седла упрощают установку под автомобилем.
4. Оснащен предохранительным клапаном перегрузки и клапаном прокачки для предотвращения блокировки рукоятки при максимальном выдвижении гидроцилиндра.
5. Длинная конструкция, прочная сварная конструкция и длительный срок службы.
6. Универсально подходит для большинства автомобилей и фургонов.

Технические характеристики:
Состояние: 100% новый бренд
Материал: металл + пластик
Цвет: Orange
Максимум. Емкость: 2 тонны
Диапазон подъема: 130-330 мм / 5,1-13,0 дюймов
Размер: как показано на картинке
Вес упаковки: прибл. 9800g

В пакет включено:
1 x домкрат тележки

Примечания:
1.Пожалуйста, внимательно прочтите инструкцию перед использованием.
2. Перед использованием выполните однократную работу без нагрузки. Прекратите использование, если возникнет ненормальная ситуация.
3. Никому, кроме оператора, не разрешается проходить под днищем транспортного средства.
4. Этот инструмент предназначен для использования в экстренных случаях. Не работайте непрерывно в течение длительного времени.
5. Обратите внимание на меры по защите от воды.

ОБ ОБРАТНОЙ СВЯЗИ:

1.Если вы удовлетворены нашей продукцией, пожалуйста, дайте нам 5 звезд
2. Ваше удовлетворение и положительные отзывы очень важны для нас. Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов. Мы дадим вам положительный отзыв после получения оплаты.Если вы не удовлетворены своими товарами, обратитесь в нашу службу поддержки клиентов.
3. Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Отзывы очень важны. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
4. Невозможно решить проблемы, если мы о них не знаем!

ОПЛАТА:
1. Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.
2. Оплата должна быть произведена в течение 3 дней с момента заказа.
3. Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О ДОСТАВКЕ:
1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только на подтвержденные адреса заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель – удовлетворение клиентов!
7. В связи с наличием на складе и разницей во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.
8. Мы, продавец, не несем ответственности за импортные пошлины, покупатель несет за это ответственность. Любые споры, вызванные этим, необоснованны.
9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить его быстрее. спасибо

ВОЗВРАТ И ВОЗВРАТ:
1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ.БЕЗ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как Покупатель и Продавец отменят сделку с aliexpress. ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

.
