Самодельные цанги: устройство, конструкция, принцип работы и действия зажима Цанговый патрон из велосипедного штуцера своими руками
alexxlab | 15.04.1992 | 0 | Разное
их виды, особенности применения; советы по изготовлению зажимной цанги своими руками
Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках. он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела. О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.
- Виды зажимных патронов
- Особенности конструкции
- Как выбрать цанговый патрон
- Самостоятельное изготовление
Виды зажимных патронов
В зависимости от предстоящих работ и предназначения станков все зажимные изделия можно классифицировать по следующим видам:
- Рычажные;
- Цанговые;
- Сверлильные, они же быстрозажимные;
- Клиновые и гидропатроны;
- Трех- и четырехкулачковые;
- Термопатроны и мембранные.
Сверлильные самозажимные патроны используются на универсальных или
Особенности конструкции

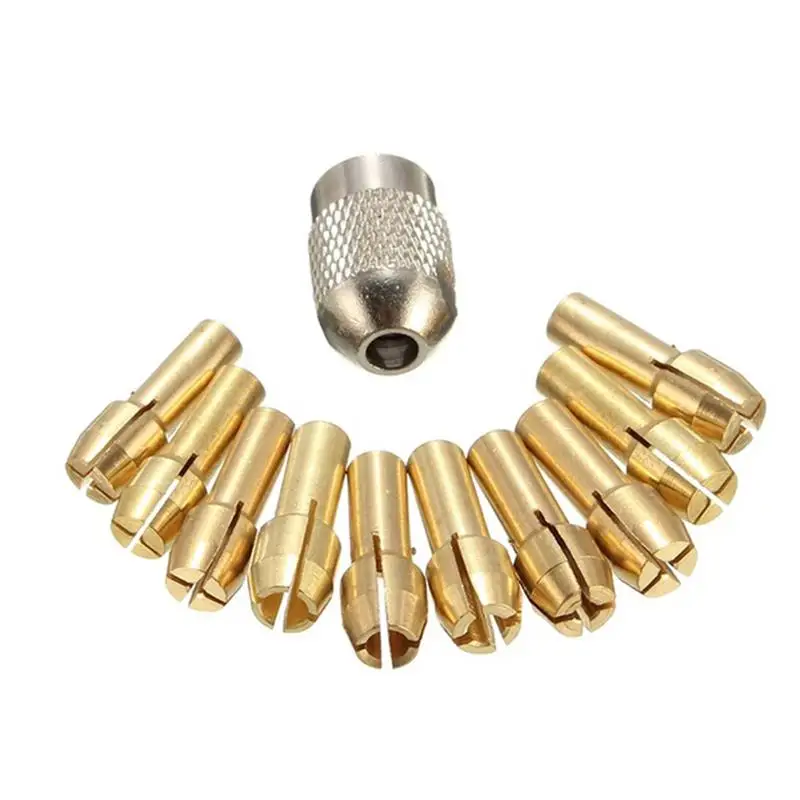

Патрон состоит из набора цанг и зажимной гайки. Цанга может быть зажимной или подающей, а также выдвижной или неподвижной, и других модификаций.
Итак, зажимная цанга имеет следующие разновидности:
- Подающая заготовку;
- Цельная зажимная;
- Раздельная зажимная.
Первая цанга состоит из стальной втулки с 3 надрезами, формирующими подобие лепестка с концами в центр и пружинящими. Отверстие должно быть таким, чтобы заготовка плотно зажималась. Подающую цангу накручивают на вращающийся шток, который через определенный механизм подает заготовку. Под влиянием упругости лепестки плотно сидят на заготовке.
Сила трения увеличивает сцепление во время обработки.Цельная цанга представляет собой втулку с пружинящими при воздействии лепестками. Трехлепестковые модификации применяются для работы деталей диаметром менее 3 мм, четырехлепестковые используют для заготовок с диаметрами от 3 до 80 мм, далее следует задействовать шестилепестковые модификации. Сцепление растет за счет понижения размера прорезей при втягивании цанги внутрь патрона.
Разъемный вариант следует задействовать для деталей наименьшего диаметра. Раздвигают кулачки с помощью пружин. В комплект могут также входить сменные вкладыши.
Как выбрать цанговый патрон
Первое, что необходимо учитывать при выборе такого патрона, — это его крепление к шпинделю. Ставить его можно непосредственно на шпиндель, с помощью подходящего переходника или накручивая на резьбу.
youtube.com/embed/-ufZNd2OON4″>Затем смотрим на размеры фланца. Здесь поможет диаметр пояска для соединения или параметры конуса Морзе. Если вы не знаете данных показателей, то вам не удастся подобрать необходимый патрон, а следовательно, не будет возможности для качественной работы ваших инструментов
Ну и, наконец, количество кулачков в инструменте. В зависимости от предназначения инструментов у них может быть от двух до шести кулачков в наборе. Также можно подобрать инструмент из твердого или мягкого сплава, под определенные виды работ, с различными техническими характеристиками.
Самостоятельное изготовление

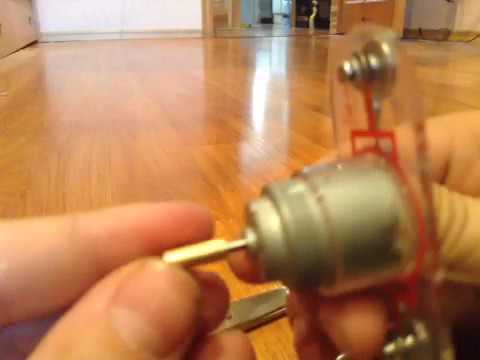

Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа. Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно.
- Сворачиваем из проволоки спираль. Ее диаметр должен быть равен диаметру вала электродвигателя и сверла, с которым необходимо будет работать;
- Пропаиваем спираль. Высокое качество обеспечивается паяльным флюсом или схожими вариантами;
- Затем надеваем спираль на вал — и мини-патрон для нашего сверла полностью готов.
Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.
Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов. Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды. Также очень важно учесть способ его крепления к шпинделю и размеры фланца, так как без них подобрать цангу будет невозможно. Удачной работы с различными видами зажимов!

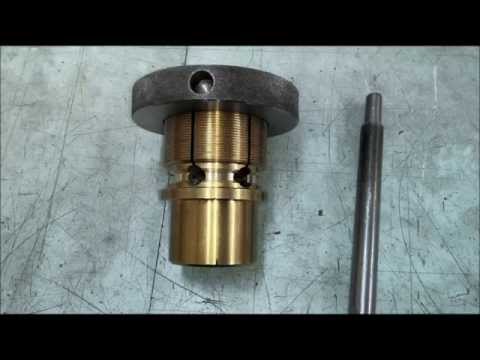

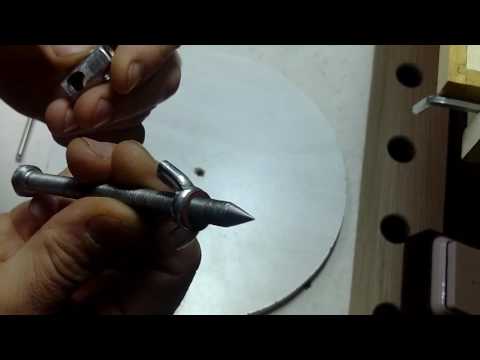

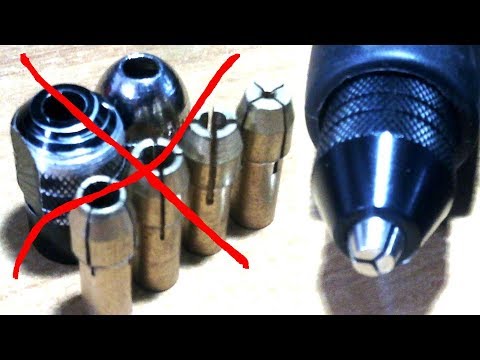

Как сделать цанговый патрон своими руками?

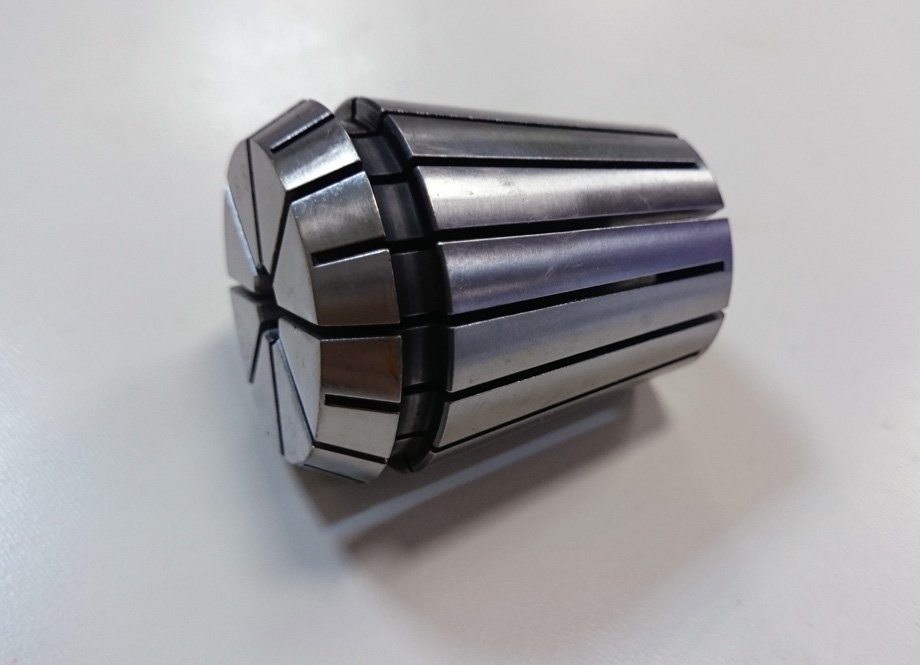

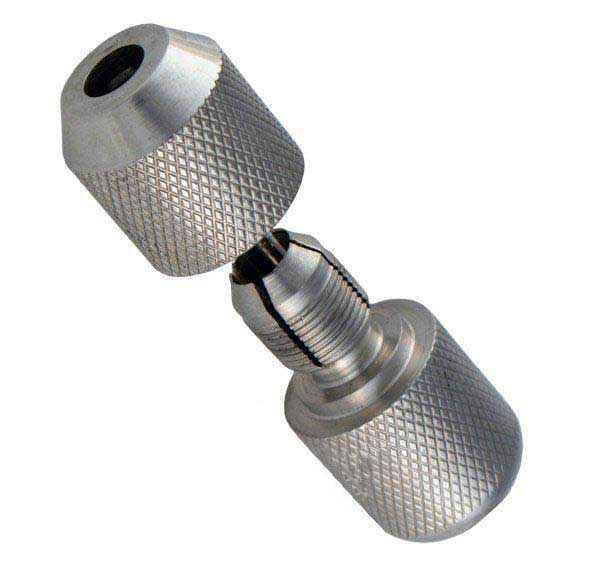

Устройство цангового патрона
Устройство цангового патрона достаточно простое. Основная деталь оснастки — это цанга, специальное приспособление в виде втулки с продольными разрезами. Эти разрезы формируют пружинящие лепестки, которые надежно удерживают обрабатываемую деталь. Лепестков может быть три, четыре, шесть и более — в зависимости от диаметра втулки.

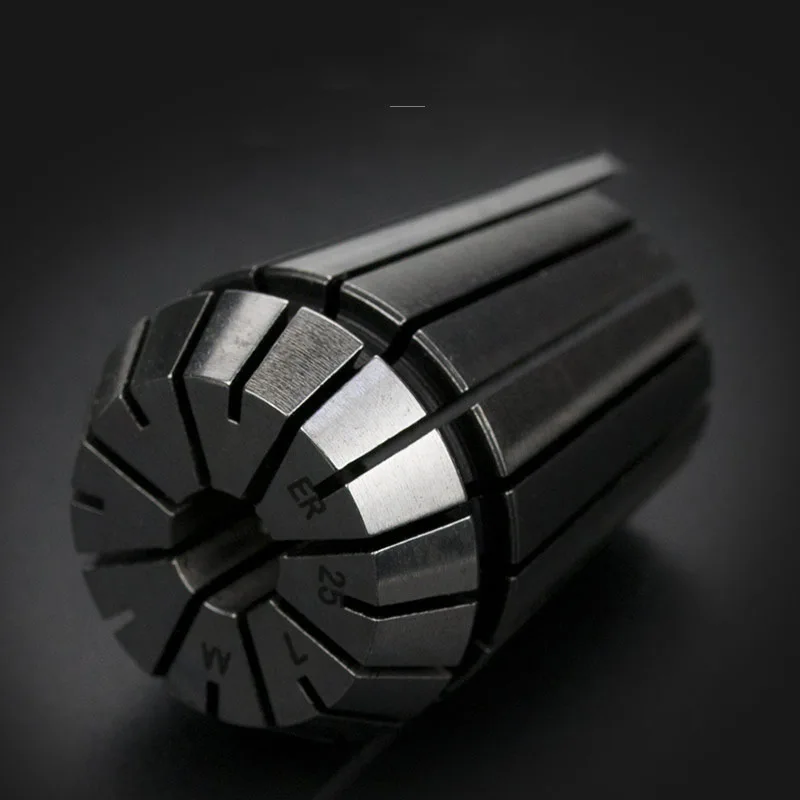

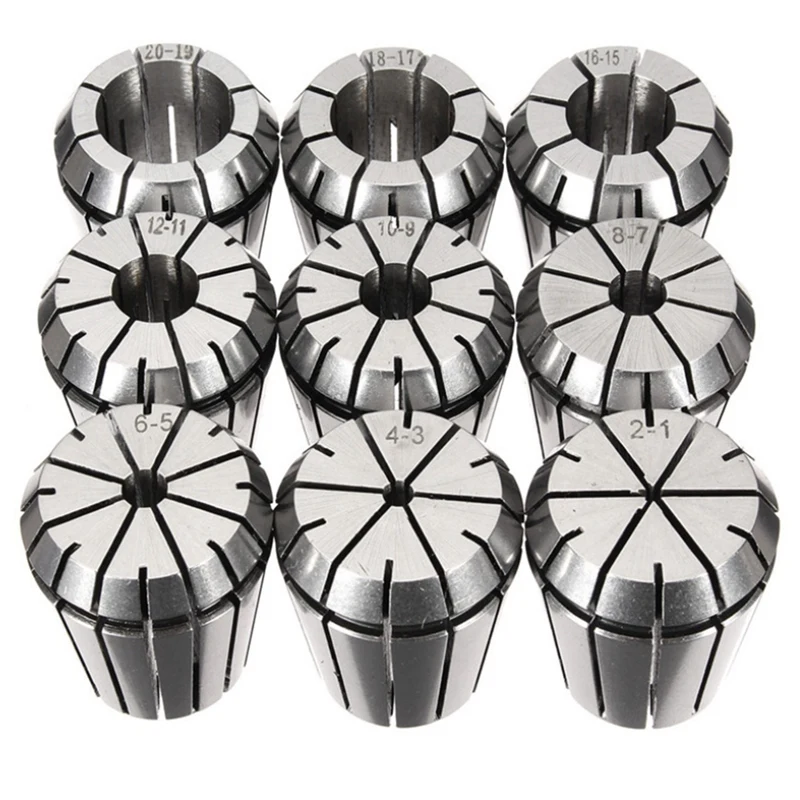

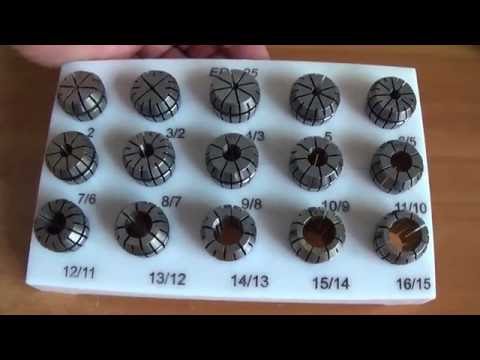

На предприятиях машиностроения обычно используют зажимы типа ER. Эти детали имеют по две зоны зажима вдоль оси. Поэтому помещенный внутрь инструмент жестко фиксируется, а радиальные биения отсутствуют, так что их даже не учитывают при расчетах.
Изображение №1: Устройство цангового патрона
Серийные цанговые патроны изготавливают из инструментальной закаленной стали и обладают высокой прочностью и стойкостью к износу. Самодельные зажимы делают из бронзы, латуни, алюминия и стали.
Чем цанговый патрон отличается от кулачкового?
Цанговые патроны, как и кулачковые, представляют собой держатели для инструментов и заготовок, поэтому их часто путают. Однако у этих оснасток есть принципиальные различия. Кулачковые патроны считаются более универсальными и потому могут использоваться для фиксации инструментов с хвостовиками разных диаметров. Напротив, цанги предназначены для работы с определенными диаметрами и для инструментов с другими хвостовиками не подходят.

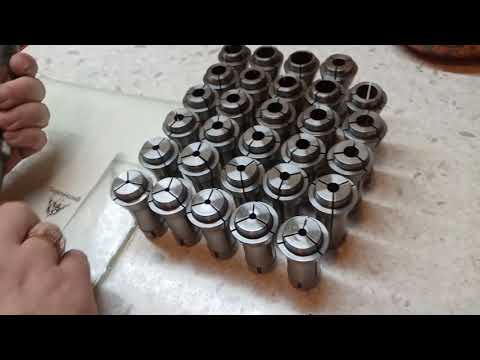

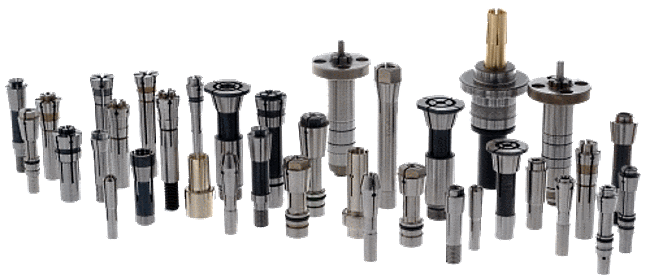

Цанги DIN 6343 тип 148E (F28)
- Цанги DIN 6343 тип 148E (F28)
- D=38 мм
- d=28 мм
- L=70 мм
Наименование | Код заказа | d1, мм | Отверстие | Склад | |
Цанга 148E круг | 148E-xx,0 | 2,0-23,0 | Круг | Узнать цену | |
Цанга 148E квадрат | 148E-xx,0-kant | 2,0-15,0 | Квадрат | — | Узнать цену |
Цанга 148E шестигр. | 148E-xx,0-hex | 2,0-19,0 | Шестигранник | Узнать цену |

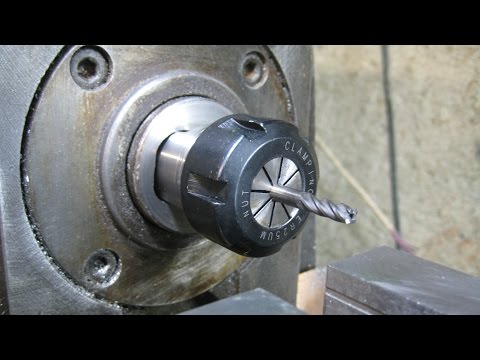

Как работает цанговый патрон?
Расскажем, как работает цанговый патрон, который используется на токарных станках и ручном инструменте.
Оснастка состоит из нескольких цанг и самозажимной гайки, которая оказывает давление на торец патрона. Из-за прилагаемого усилия цанга смещается во втулку, уменьшаясь в размерах, а ее лепестки сжимаются и надежно закрепляют хвостовик инструмента или обрабатываемую деталь. Чтобы снять заготовку, гайку отвинчивают, тем самым увеличивая цангу в диаметре.
Главное преимущество оснастки — способность отлично центрироваться, из-за чего зафиксированный с их помощью инструмент имеет минимальное радиальное биение. А для приведения зажима в действие нет необходимости использовать ключи.
Цанги DIN 6343 тип 161E (F32)
- Цанги DIN 6343 тип 161E (F32)
- D=45 мм
- d=32 мм
- L=75 мм
Наименование | Код заказа | d1, мм | Отверстие | Склад |
Цанга 161E круг | 161E-xx,0 | 2,0-26,0 | Круг | Узнать цену |
Цанга 161E квадрат | 161E-xx,0-kant | 4,0-28,0 | Квадрат | Узнать цену |
Цанга 161E шестигр. | 161E-xx,0-hex | 2,0-22,0 | Шестигранник | Узнать цену |
Обозначение цанговых патронов
Обозначение цангового патрона с наружным конусом, предназначенного для фиксации инструмента с цилиндрическим хвостовиком, на чертеже выглядит следующим образом.
Изображение №2: Цанга для универсального станка с конусом номер 50, диаметром под хвостовик (d) 12 мм, длиной 90 мм
В таблице ниже приведены стандартные размеры цанговых патронов, которые важно учитывать в расчетах:
Обозначение конуса | D | d | l, не более |
30 | 31,75 | от 2 до 12 | 90 |
40 | 44,45 | ||
50 | 69,85 | ||
30 | 31,75 | от 10 до 25 | 100 |
40 | 44,45 | ||
50 | 69,85 | ||
30 | 31,75 | от 15 до 40 | 110 |
40 | 44,45 | ||
50 | 69,85 |
Действующие ГОСТы
Главный действующий стандарт, относящийся к такому типу оснастки, — ГОСТ 26539-85. В нем вводятся характеристики и маркировка цангового патрона с наружным конусом 7:24. А в Постановлении Государственного комитета СССР по стандартам №5943 даются следующие рекомендации:
- графические обозначения опор, зажимов и установочных устройств (в том числе цанговых патронов), используемые в технической документации;
- для отображения опор и зажимов применяют сплошные тонкие линии (ГОСТ 2.303-68).
Цанги DIN 6343 тип 173E (F48, 173Е)
- Цанги DIN 6343 тип 173E (F48)
- D=60 мм
- d=48 мм
- L=95 мм
Наименование | d1, мм | Отверстие | Наличие | Цена с НДС |
Цанга 173E ∅ 3 мм | 3,0 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 3,5 мм | 3,5 мм | Круг | 2 шт. | 108,00 EUR |
Цанга 173E ∅ 4 мм | 4,0 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 4,5 мм | 4,5 мм | Круг | 2 шт. | 108,00 EUR |
Цанга 173E ∅ 5 мм | 5,0 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 5,5 мм | 5,5 мм | Круг | 2 шт. | 108,00 EUR |
Цанга 173E ∅ 6 мм | 6,0 мм | Круг | 9 шт. | 108,00 EUR |
Цанга 173E ∅ 6,5 мм | 6,5 мм | Круг | 2 шт. | 108,00 EUR |
Цанга 173E ∅ 7 мм | 7,0 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 7,5 мм | 7,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 8 мм | 8,0 мм | Круг | 10 шт. | 108,00 EUR |
Цанга 173E ∅ 8,5 мм | 8,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 9 мм | 9,0 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 9,5 мм | 9,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 10 мм | 10,0 мм | Круг | 10 шт. | 108,00 EUR |
Цанга 173E ∅ 10,5 мм | 10,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 11 мм | 11,0 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 11,5 мм | 11,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 12 мм | 12,0 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 12,5 мм | 12,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 13 мм | 13,0 мм | Круг | 10 шт. | 108,00 EUR |
Цанга 173E ∅ 13,5 мм | 13,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 14 мм | 14,0 мм | Круг | 10 шт. | 108,00 EUR |
Цанга 173E ∅ 14,5 мм | 14,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 15 мм | 15,0 мм | Круг | 15 шт. | 108,00 EUR |
Цанга 173E ∅ 15,5 мм | 15,5 мм | Круг | 2 шт. | 108,00 EUR |
Цанга 173E ∅ 16 мм | 16,0 мм | Круг | 16 шт. | 108,00 EUR |
Цанга 173E ∅ 16,5 мм | 16,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 17 мм | 17,0 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 17,5 мм | 17,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 18 мм | 18,0 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 18,5 мм | 18,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 19 мм | 19,0 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 19,5 мм | 19,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 20 мм | 20,0 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 20,5 мм | 20,5 мм | Круг | 1 шт. | 108,00 EUR |
Цанга 173E ∅ 21 мм | 21,0 мм | Круг | 10 шт. | 108,00 EUR |
Цанга 173E ∅ 21,5 мм | 21,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 22 мм | 22,0 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 22,5 мм | 22,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 23 мм | 23 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 23,5 мм | 23,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 24 мм | 24 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 24,5 мм | 24,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 25 мм | 25 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 25,5 мм | 25,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 26 мм | 26 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 26,5 мм | 26,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 27 мм | 27 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 27,5 мм | 27,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 28 мм | 28 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 28,5 мм | 28,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 29 мм | 29 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 29,5 мм | 29,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 30 мм | 30 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 30,5 мм | 30,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 31 мм | 31 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 31,5 мм | 31,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 32 мм | 32 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 32,5 мм | 32,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 33 мм | 33 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 33,5 мм | 33,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 34 мм | 34 мм | Круг | 6 шт. | 108,00 EUR |
Цанга 173E ∅ 34,5 мм | 34,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 35 мм | 35 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 35,5 мм | 35,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 36 мм | 36 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 36,5 мм | 36,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 37 мм | 37 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 37,5 мм | 37,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 38 мм | 38 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 38,5 мм | 38,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 39 мм | 39 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 39,5 мм | 39,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 40 мм | 40 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 40,5 мм | 40,5 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 41 мм | 41 мм | Круг | 4 шт. | 108,00 EUR |
Цанга 173E ∅ 41,5 мм | 41,5 мм | Круг | 2 шт. | 108,00 EUR |
Цанга 173E ∅ 42 мм | 42 мм | Круг | 10 шт. | 108,00 EUR |
Цанга 173E hex 4 мм | 4 мм | Шестигранник | нет | 133,00 EUR |
Цанга 173E hex 4,5 мм | 4,5 мм | Шестигранник | нет | 133,00 EUR |
Цанга 173E hex 5 мм | 5 мм | Шестигранник | нет | 133,00 EUR |
Цанга 173E hex 5,5 мм | 5,5 мм | Шестигранник | нет | 133,00 EUR |
Цанга 173E hex 6 мм | 6 мм | Шестигранник | нет | 133,00 EUR |
Цанга 173E hex 6,5 мм | 6,5 мм | Шестигранник | нет | 133,00 EUR |
Цанга 173E hex 7 мм | 7 мм | Шестигранник | нет | 133,00 EUR |
Цанга 173E hex 7,5 мм | 7,5 мм | Шестигранник | нет | 133,00 EUR |
Цанга 173E hex 8 мм | 8 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 9 мм | 9 мм | Шестигранник | нет | 133,00 EUR |
Цанга 173E hex 10 мм | 10 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 11 мм | 11 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 12 мм | 12 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 13 мм | 13 мм | Шестигранник | 1 шт. | 133,00 EUR |
Цанга 173E hex 14 мм | 14 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 15 мм | 15 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 16 мм | 16 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 17 мм | 17 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 18 мм | 18 мм | Шестигранник | нет | 133,00 EUR |
Цанга 173E hex 19 мм | 19 мм | Шестигранник | 1 шт. | 133,00 EUR |
Цанга 173E hex 20 мм | 20 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 21 мм | 21 мм | Шестигранник | нет | 133,00 EUR |
Цанга 173E hex 22 мм | 22 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 24 мм | 24 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 27 мм | 27 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 30 мм | 30 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 32 мм | 32 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E hex 36 мм | 36 мм | Шестигранник | 2 шт. | 133,00 EUR |
Цанга 173E квадрат | 4,0-30,0 | Квадрат | 4 шт | Узнать цену |

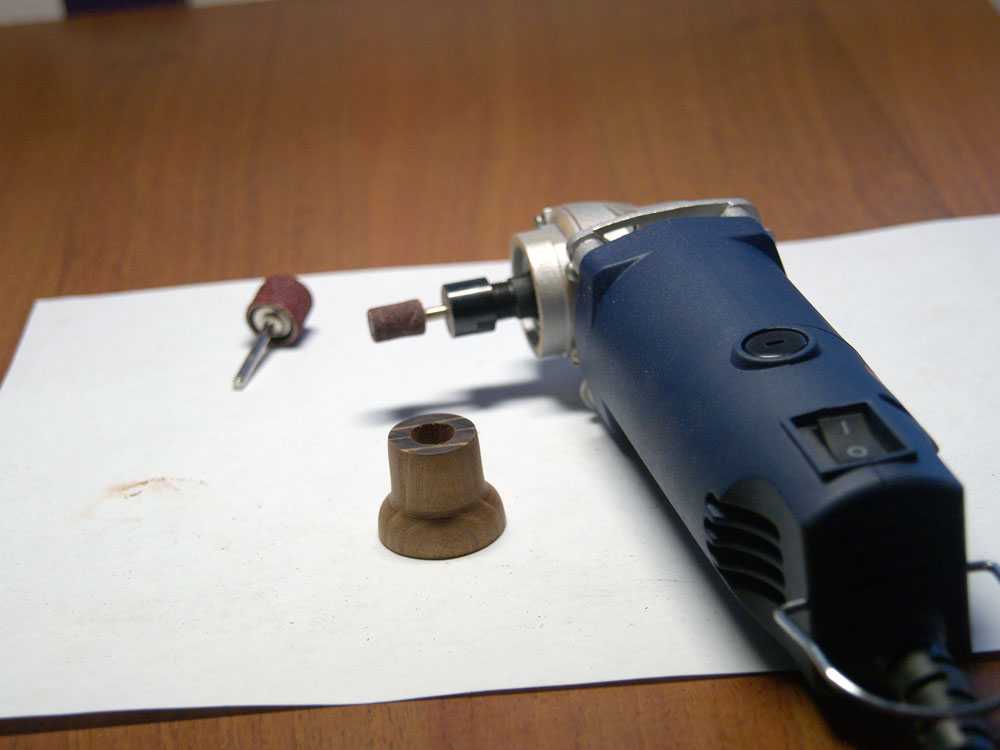

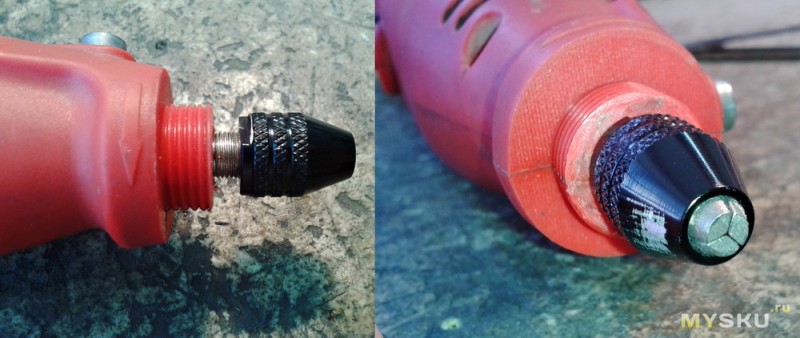

Делаем цанговый патрон для ручного инструмента и станка

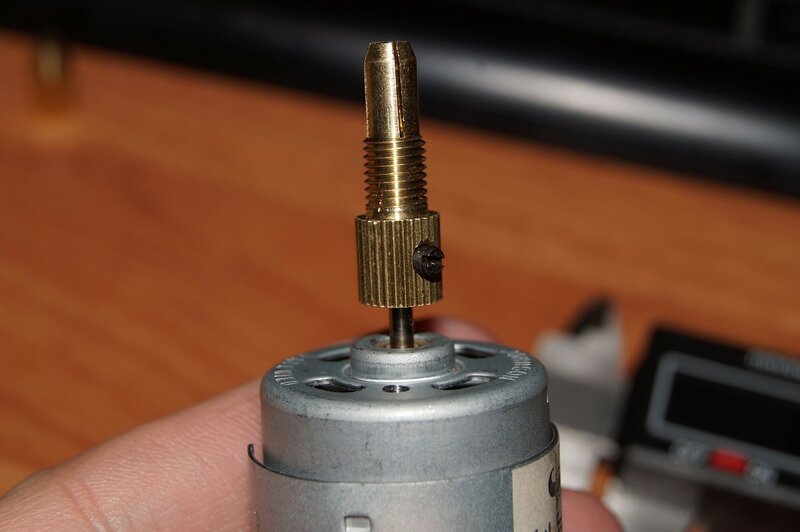

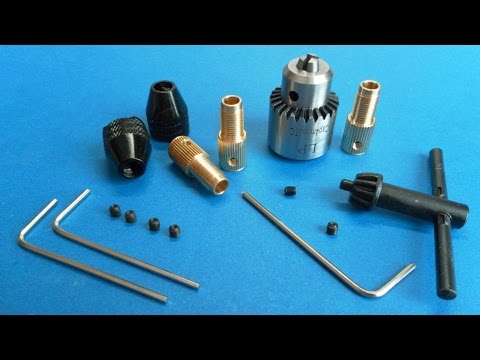

Простейший самодельный цанговый патрон для ручного инструмента можно создать без использования токарного станка. Если же вам требуется оснастка для машины, ее придется вытачивать из заготовки и без специальных знаний здесь не обойтись.
Способ 1. Простейшая цанга из проволоки
Для оснащения дрели с малой мощностью двигателя, которая будет использоваться для работы с деревянными и пластиковыми заготовками, подойдет миниатюрная муфта-цанга, спаянная из стальной проволоки. Важно учитывать, что полученный патрон может использоваться только для сверл одного диаметра, при этом диаметр сверла должен соответствовать выходному валу двигателя.
Фотография №2: Простейший цанговый зажим из проволоки
Для работы потребуются такие инструменты и материалы:
- цилиндрическая заготовка из металла, диаметр которой совпадает с диаметрами выходного вала двигателя и сверла;
- стальная проволока толщиной 1 мм;
- электрический паяльник;
- флюс для пайки или КФЭТ.
Проволоку следует намотать на болванку, формируя жесткую пружину. Витки проволоки необходимо располагать максимально близко друг к другу. Готовую пружину пропаивают прямо на заготовке, используя флюс или КФЭТ.
Получившуюся цанговую муфту надевают на вал электродвигателя, а в отверстие на противоположном конце вставляют сверло.

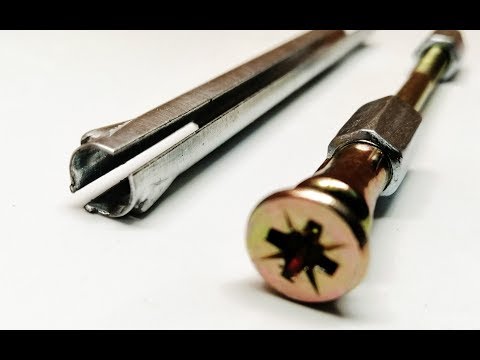

Способ 2. Цанговый зажим из винта
Цанговый патрон со схожими характеристиками можно изготовить и другим способом. Изделие будет состоять из двух частей, соединенных винтом. Фиксацию зажима на валу электродвигателя и инструмента обеспечивают цилиндрические желобки на внутренних поверхностях оснастки.
Фотография №3: Заготовки для изготовления цангового зажима
Для работы потребуются:
- болт или винт на 8 мм;
- закрытая гайка М8;
- болгарка с диском по металлу;
- дрель и сверла на 2 и 5 мм.
Фотография №4: Цанговый патрон из винта, установленный на электродрель, в работе
В ножке болта просверлите отверстие на 3 мм. Сделайте крестообразно два ровных осевых пропила болгаркой или ножовкой по металлу. После этого в закрытой гайке ровно по центру просверлите отверстие диаметром 2 мм. Расширьте его до 5 мм. Закруглите край болта, чтобы получился конус. Готовый цанговый патрон перед применением необходимо отцентрировать. Только в этом случае он будет работать корректно.
Способ 3. Самодельный цанговый патрон для фрезерного станка
Самодельный цанговый патрон для фрезерного станка можно изготовить на токарном станке. Для оснастки потребуется стальная болванка (кругляк диаметром 40 мм и высотой 70 мм). Работа проводится в два этапа. Вначале делается корпус патрона, потом зажимная гайка.
Фотография №5: Цанга для фрезерного станка, выточенная на токарном станке
Изготовление корпуса патрона:
- Зажмите болванку в патрон обратными кулачками.
- Просверлите в ней сквозное отверстие по оси и расточите его.
- Нарежьте в отверстии резьбу М27 х 2.
- Обточите наружную поверхность болванки.
- Подрежьте торец, который станет опорой для базовой опорной поверхности на шпинделе.
- Снимите полученную оправку с патрона и трехкулачковый патрон со станка и навинтите оправку на шпиндель до упора.
- Расточите цилиндрическую и коническую поверхности гнезда под цангу.
- Проточите конец оправки и нарежьте в нем резьбу для зажимной гайки.
Изготовление зажимной гайки:
- Заготовку зажмите в обратные кулачки трехкулачкового патрона.
- Просверлите в ней отверстие, расточите внутреннюю полость.
- Проточите внутреннюю торцевую опорную поверхность.
- Нарежьте в гайке ответную резьбу.
- Навинтите гайку на патрон, предварительно установленный на шпиндель станка.
Получившуюся оснастку можно усовершенствовать для более простой фиксации инструмента. С этой целью проводят накатку рифлений на боковых поверхностях корпуса патрона и гайки и делают пазы в наружных боковых поверхностях.
Цанги DIN 6343 тип 140E (F22)
- Цанги DIN 6343 тип 140E (F22)
- D=30 мм
- d=22 мм
- L=55 мм
Наименование | Код заказа | d1, мм | Отверстие | Склад |
Цанга 140E круг | 140E-xx,0 | 2,0-16,0 | Круг | Узнать цену |
Цанга 140E квадрат | 140E-xx,0-kant | 2,0-11,0 | Квадрат | Узнать цену |
Цанга 140E шестигр. | 140E-xx,0-hex | 2,0-13,0 | Шестигранник | Узнать цену |

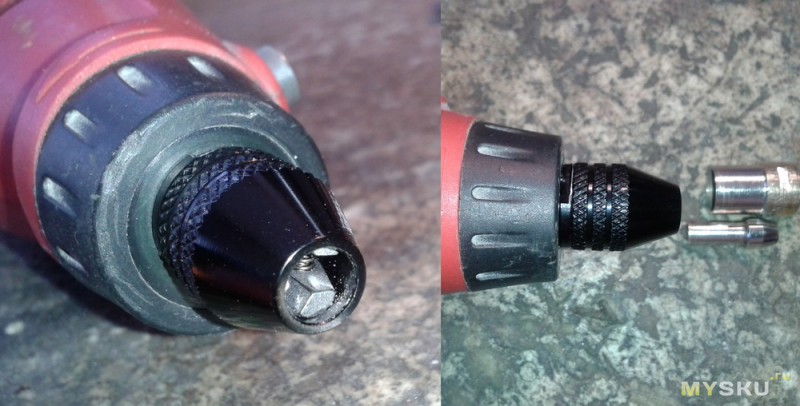

Крепление цангового патрона на станке и ручном инструменте
Крепление цангового патрона и его центрирование выполняются на шпинделе токарного станка. Отметим, что диаметры патронов и методы их установки стандартизированы. К самым распространенным конструкциям конца шпинделя относят крепежи типа C и типа D (cam-lock). Также для установки цанговых патронов часто используют фланцы и планшайбы, которые размещаются на шпинделе.
Теперь расскажем, как отцентрировать цанговый патрон на валу двигателя ручного инструмента (электродрели). Регулировку проводят в двух плоскостях, при этом вначале устраняют биение в одной плоскости, потом — в другой. Ход работ:
- Зафиксируйте дрель на столе (в лежачем положении).
- Прокрутите патрон, чтобы нужная пара болтов стала параллельна столу.
- Проверните патрон на 180 градусов и зафиксируйте отклонение патрона.
- Исключите биение, подтягивая и ослабляя пару винтов.
Аналогичным образом поступают со второй парой винтов. Чтобы отклонение в двух плоскостях было заметнее, используйте длинное сверло.
Цанги DIN 6343 тип 163E (F35)
- Цанги DIN 6343 тип 163E (F35)
- D=48 мм
- d=35 мм
- L=80 мм
Наименование | Код заказа | d1, мм | Отверстие | Склад |
Цанга 163E круг | 163E-xx,0 | 2,0-30,0 | Круг | Узнать цену |
Цанга 163E квадрат | 163E-xx,0-kant | 4,0-21,0 | Квадрат | Узнать цену |
Цанга 163E шестигр. | 163E-xx,0-hex | 4,0-26,0 | Шестигранник | Узнать цену |
Цанги DIN 6343 тип 171E (F42)
- Цанги DIN 6343 тип 171E (F42)
- D=55 мм
- d=42 мм
- L=94 мм
Наименование | Код заказа | d1, мм | Отверстие | Склад |
Цанга 171E круг | 171E-xx,0 | 3,0-37,0 | Круг | Узнать цену |
Как сделать мини дрель из моторчика своими руками
- Статья
- Видео
Компактная самодельная мини дрель может использоваться для сверления печатных плат, если Вы вдруг решили собрать какой-нибудь электроприбор своими руками.
- Способ №1 – Вторая жизнь старому магнитофону
- Способ №2 – Катушка в ход!
- Способ №3 – Идея с антиперспирантом
- Примеры для вдохновения
Способ №1 – Вторая жизнь старому магнитофону
Как Вы понимаете, первый вариант самодельной мини дрели будет изготовлен из забытого временем CD магнитофона. Все, что Вам нужно от бывшего хита продаж – моторчик, который будет вращать патрон с инструментом. Так как питание устройства происходит от 6 Вольт, дополнительно придется подыскать соответствующий блок питания либо несколько батареек.
Вы можете использовать адаптер юсб, однако мощность в этом случае несколько понизится. Кроме этого, нужно самому купить цангу (продается в любом радиомагазине или на рынке, в интернете на AliExpress, цена небольшая) и найти подходящий корпус для самоделки, хотя это не обязательно, можно держать инструмент прямо за мотор.Итак, для того, чтобы самостоятельно сделать мини дрель из моторчика в домашних условиях, Вы должны выполнить следующие действия:
- К контактам устройства припаять два гибких проводка, как показано на фото.
- В цангу установить сверло подходящего размера.
- 3. Готовую насадку посадить на вал моторчика, и закрепить патрон винтами. Обращаем Ваше внимание на то, что отверстие цанги должно идеально подходить под диаметр вала, который обычно составляет 1,5 либо 2,3 мм. В противном случае Вам будет сложно убрать вибрацию при работе самодельной маленькой дрели. Если же отверстие в цанговом патроне оказалось больше, чем вал электродвигателя, то вы можете попробовать подмотать несколько слоев скотча, плотной бумаги, полиэтилена или другого материала.
Это компенсирует зазор и сократит вибрации. - Все 4 болта на насадке аккуратно затяните, после чего подключите провода к источнику питания и испытайте готовую самоделку. Для удобства использования желательно в разрыв питания добавить кнопку или выключатель.
Вот и вся технология сборки устройства своими руками. Как Вы видите, сделать микродрель из моторчика совсем не сложно, даже электрику-новичку. Единственный недостаток такого устройства – маленькая прочность тонкого сверла. Если Вы будете сверлить отверстия не под прямым углом, оно сразу же сломается, так что будьте аккуратны и купите несколько свёрел про запас для тренировки.
Очень важный момент, о котором Вы должны знать – чтобы дрель крутилась в другую сторону, просто поменяйте провода местами! Интересную видео инструкцию о том, как сделать простую дрель, можете посмотреть ниже:
Простая бормашина из подручных средств
Способ №2 – Катушка в ход!
Еще один оригинальный способ сделать мини дрель в домашних условиях – с использованием катушки от удочки. В этом случае технология сборки довольно простая, но сам принцип работы уже будет основан на механическом вращении, получится ручная мини-дрель
Для изготовления устройства своими руками Вам понадобятся:
- безынерционная катушка;
- патрон от старой дрели либо цанговый зажим подходящего размера;
- термоклей либо холодная сварка;
- сверлышко.
Процесс сборки довольно простой и состоит всего из двух этапов. Первым делом нужно демонтировать шпулю с леской и отрезать оставшуюся лишнюю ось. После этого патрон наклеивается на оставшийся шток. Можно обойтись без патрона и установить вместо него цангу.Когда клей застынет, можно проверить готовую мини бормашину. Увидеть все подробности сборки Вы можете в данном видео примере:
Как самому сделать микродрель из катушки
Способ №3 – Идея с антиперспирантом
Ну и последний вариант самодельной мини дрели, который мы хотели бы предоставить читателям Сам Электрика – с использованием кассетного моторчика и емкости от антиперспиранта. Преимущество данной модели в том, что она управляется отдельно выведенной кнопкой включения/отключения и имеет удобный корпус. Питаться такая самоделка будет от обычного блока питания, который нужно подобрать исходя из характеристик мотора.
Итак, сначала Вам нужно будет подготовить следующие материалы:
- моторчик от магнитофона;
- подходящая цанга со сверлом;
- использованный антиперспирант;
- гнездо RCA для подключения питания и ответная часть для него;
- блок питания;
- выключатель от старой переноски.
Первым делом нужно сделать мини дрель по инструкции, предоставленной в самом начале: посадить цангу на вал и закрепить болтами. Далее корпус моторчика устанавливается в антиперспирант. Как видно по фото, размеры идеально подошли для установки детали. Если мотор имеет свободный ход внутри корпуса, закрепите его изолентой и термоклеем.
После этого в верхней крышке нужно просверлить отверстие под выход цанги либо самого сверла.
Преимущество такого варианта самодельной мини дрели заключается в удобном управлении, маленьких размерах и стильном внешнем виде. Рекомендуем в домашних условиях сделать именно этот вариант, потому что он самый удобный, безопасный и вместе с тем доступный.
Обзор различных идей по созданию
Примеры для вдохновения
Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат. На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.
Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:
- Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.
- Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана на основе мотора от обычного бытового фена, а значит не требует особых блоков питания и имеет высокую мощность. Однако не стоит забывать об опасности сетевого напряжения, поэтому необходим надежный корпус и изоляция всех соединений. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.
- Зубная щетка для сверления плат. Следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки, и моторчик есть, нужно только спилить верхнюю часть и установить цанговую насадку.
- Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины, а цанговый патрон отлично заменяет специальная втулка, аналог которой есть в клемниках для проводов.
- Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать вилку питания в розетку. К тому же удобная ручка сделает процесс сверления более комфортным.
Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество. Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными. Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!
Похожие материалы:
- Как сделать зарядку для аккумулятора в домашних условиях
- Как стать настоящим электриком
- Как сделать электродный котел своими руками
Простая бормашина из подручных средств
Как самому сделать микродрель из катушки?
youtube.com/embed/YCrRRPof1GM” allowfullscreen=”allowfullscreen”>Обзор различных идей по созданию
Общий | Как сделать цанги? | Практик-механик
Макона
Алмаз
- #1
Шпиндель Precise, который я получил, требует цанги за 195 долларов. Ничего особо особенного в них нет. Похоже на цангу маршрутизатора. конусность 10 градусов. 8 прорезей, поэтому он сжимается равномерно (как цанга ER). Имеет шейку для фиксации на цанговой гайке. У меня есть одна цанга, так что я могу скопировать ее.
Насколько сложно сделать цангу? Я никогда не пробовал.
Что это за процесс? Я предполагаю, что мой главный вопрос заключается в том, когда/как мне вырезать щели? После закалки абразивным кругом или перед продольной пилой? Или я не должен полностью проникать продольной пилой и удалять остатки после шлифовки?
шакалоп
Титан
- #2
Отличный вопрос. Я думал о том же самом. У меня есть станок, для которого я собирался сделать несколько цанг, но не знал процесса.
Надеюсь, кто-нибудь откликнется. — Грант
Железный антиквос
Титан
- #3
Джонодер
Алмаз
- #4
Вырежьте прорези, оставляя паутину на каждом конце, чтобы предметы могли двигаться при термической обработке, но не разваливались. Отточите (или еще лучше отшлифуйте) внутренний диаметр, отшлифуйте наружный диаметр с внутренним диаметром на оправке. Наконец, откройте прорези на разных концах, если это планируется.
Карпентер говорит «Stentor» для цанг = AISI 02
John
dfw5914
Нержавеющая сталь
- #5
Взгляните на цанги AcuraGrip (взаимозаменяемые с AcuraFlex), они рассчитаны на определенные диаметры с очень небольшим диапазоном сжатия, это упрощает конструкцию, и кажется, что их будет легко скопировать. Возможно, вы даже сможете адаптировать их к вашему шпинделю.
Дэмиен В
Нержавеющая сталь
- #6
Процедура обработки, я думаю, развивается по мере того, как вы экспериментируете. Имеющееся оборудование и требования к креплению будут направлять шаги.
Я думаю, что каждый шаг необходимо записывать, пересматривать, корректировать и повторять до того, как фреза коснется заготовки.
Необходимо решить вопрос экономичности использования запасов и выбора инструментов.
Ванная L
Алмаз
- #7
Цанги для токарных станков должны быть точными и жесткими для выполнения своих функций. Прутковый материал должен проходить через цангу для тысяч деталей.
Но, возможно, цанга точного шлифовального шпинделя должна быть точной. Как часто вы собираетесь менять шлифовальные головки на хвостовике? Другими словами, почему бы просто не выточить цангу из буровой штанги O-1 и оставить ее мягкой?
Ларри
Макона
Алмаз
- #8
Я надеялся использовать цанги типа Acura, но не могу найти спецификацию резьбы на цанговой гайке.
На самом деле это фрезерный шпиндель. Таким образом, он будет видеть изменения часто. Мне нужны цанги 1/8, 1/4 и 3/8.
Думал просто сделать коническую оправку и удерживать фрезу, как сварка. Но на 35000 было бы больно балансировать без динамического балансировщика.
Думаю, я тоже могу попробовать термоусадку.
имяh20
Чугун
- #9
Черные металлы,
Это страница из раздела “Инструментальное проектирование”?
Железный Антиквос
Титан
- #10
nameh20,
Нет, это из серии книг, изданных ICS в 30-х годах. У меня есть два других: монтаж (такелаж) и строгальные станки. Аккуратные книги.
Железный Антиквос
Титан
- #11
“Инструментальное производство”
Международная заочная школа
Скрэнтон, Пенсильвания
Дэмиен В
Нержавеющая сталь
- #12
ИКС. Это имя из прошлого. У вас там были комиксы о Фантоме? Если мне не изменяет память, они использовали рекламу на последней странице комиксов Phantom и, вероятно, популярных механик. Это более 40 лет назад.
джеррелмм
Алюминий
- №13
У вашего есть меньший диаметр на конце цанги, которая выступает из гайки. У меня только 3/16, а мне нравятся 1/4 и 1/8. Джеррельмм
имяh20
Чугун
- №14
Спасибо, Ферроус. Мне нравится, как написано прямо и по делу.
Макона, простите за ВЗ.
Железный антиквос
Титан
- №15
Лол, умные ребята купили бы книги ICS, такие как Сантехника, Дизельный механик или Биржевой маклер, а не Инструментальщик !!
Макона
Алмаз
- №16
Вот цанга, которую мне нужно сделать.
Резьба на шпинделе вроде бы 27/32-20.. Что за….??
Завтра заберу кусок 11/16 О-1. Жаль, что у меня не было цилиндрической шлифовальной машины. Или хотя бы плоскошлифовальный станок.
браунишарп
Алюминий
- # 17
В “Home Shop Machinist” Rudy Kouhoupt написал статью из двух частей как раз на эту тему, начиная с выпуска за сентябрь/октябрь 1996 года и заканчивая следующим выпуском. Это было сосредоточено на размере 3-C, но могло быть увеличено до 5-C. Вы можете почерпнуть идеи для других стилей цанги из содержащейся информации.
Дмитрий
Титан
- # 18
Нужно разыскать себе копию “Слесарного дела” от ICS. Спасибо за наводку на книгу.
Дмитрий
проснулся
Титан
- # 19
macona, мне очень не хочется это показывать, но. .. вот цанга (и подходящая гайка), которую я сделал для своего деревообрабатывающего фрезера. У моего фрезера была цанга 1/2 дюйма, но никто, включая производителя, не продавал для него цангу 1/4 дюйма; вам приходилось использовать разрезную втулку, что никогда не было очень удовлетворительным.
Сначала пара фотографий оригинальной цанги 1/2″:
А теперь пара фотографий цанги 1/4, которую я сделал:
Дефекты, без сомнения, до боли очевидны. Это было довольно рано в мою механическую обработку (если уж на то пошло, все, что я делаю сейчас, еще довольно рано!), и в то время у меня не было продольной пилы (я резал на ленточной пиле), делительной головки или даже спина индексатор. Я сделал его из CRS, так как это только случайная дежурная часть. Несмотря на все дефекты … он работает так хорошо, как я когда-либо мог надеяться. И это было не так сложно, как я думал, что так и будет
Я показываю это только для того, чтобы предположить, что если бы настоящий новичок вроде меня мог сделать цангу с минимальными инструментами, которая, тем не менее, работала бы приемлемо (хотя и в среде деревообработки), я бы подумал, что любой из вас, обладающий гораздо большими навыками и опытом должен быть в состоянии выбить 10 или 12 до обеда!
Ключевой шаг в том, как я это сделал, был примерно таким, как показано в книге выше (вау, должно быть, я что-то делал правильно в тот день!) — после сверления заготовки я запрессовал ее на оправку и повернул внешние конусы. Я использовал dti, чтобы подобрать компаунд к конусу оригинальной цанги.
Если бы мне нужно было сделать еще один сейчас, я думаю, я бы сделал его из предварительно затвердевшего, но все еще поддающегося обработке сплава, чтобы придать ему некоторую износостойкость. О, да, и я бы удостоверился, что щели были распределены равномерно!
Джимс
Горячекатаный
- #20
Цанги ER16 имеют внешний диаметр 0,669 и длину 1,083.
Возможно, их можно будет использовать. Сделайте вал с буртиком на одном конце, повернутым к внутреннему диаметру цанги, и нарежьте конец. Возможно,
удержит цангу на повернутом валу, зажав концы резьбовой гайкой. Таким образом, слоты сделаны, поэтому все, что вам нужно сделать, это размолоть од. Также приходится обтачивать концы, чтобы укоротить. У MSC есть цанги по 21 доллару. #00156620 Если вы сэкономите по 180 долларов на каждом, вы сможете проявить творческий подход.
Джимс
Общий | Изготовление цанги | Практик-механик
Джозеф Дурня
Алюминий
- #1
Эй, ребята,
, я взял пантограф gorton / famco P1-2, и мне не хватает цанг и гайки. хотел бы попробовать свои силы в создании собственной цанговой гайки. Я понимаю, что шпиндель закален и прецизионно отшлифован. Вы бы порекомендовали закаливать и шлифовать гайку? или обычная инструментальная сталь в порядке.
также я могу попробовать сделать цанги какие-нибудь рекомендации по этому поводу?
спасибо,
Джо
Ванная L
Алмаз
- #2
Я просто отмечу, что однолезвийные гравировальные фрезы не должны работать правильно, поэтому самодельную цангу не нужно будет изготавливать в соответствии со стандартами точности Hardinge. Если вы хотите использовать стандартные концевые фрезы, у вас должна быть точная цанга. Если вы просто гравируете пластиковые шильдики, особой аккуратности не потребуется. Изготовление миниатюрного огнестрельного оружия размером 1/4 — совсем другая игра.
Ларри
рклопп
Алмаз
- #3
Рассмотрите возможность поворота гайки из предварительно закаленной стали 4140 или ETD-150. Я думаю, что хорошая точеная деталь была бы в порядке, без необходимости шлифовки.
Цангу можно сделать из того же материала. Хитрость заключается в повороте всех критических поверхностей за один зажим, чтобы свести к минимуму биение. Я оставлял зарождающуюся цангу прикрепленной к ее исходному стержню и держал за стержень, чтобы прорезать прорези на фрезерном станке, а затем, наконец, освобождал цангу. Эта схема будет сложной, если цанга похожа на цангу ER, где разъемы идут с обоих концов. В этом случае я выплюнул бы один конец, пока деталь все еще была на своем исходном ложе, разделил бы его, а затем вставил бы раздвоенный конец с заглушкой в отверстие для поддержки и разделил бы второй конец. Я сделал это, и это сработало отлично. Если это просто панто, удерживающее резак с одной кромкой, одного полноразмерного шпагата ручной резки должно быть достаточно, но, возможно, он склонен к соскальзыванию.
ДжонМартин
Горячекатаный
- #4
У меня также есть P1-2, но мне посчастливилось получить вместе с ним гайку и цангу 5/16″ (стандартный и максимальный размер).
Famco по-прежнему поставляет детали для этих машин. Новое запчасти довольно дорогие, но мне продали некоторые подержанные детали по очень хорошим ценам.Цены на цанги были довольно высокими – насколько я помню, более 300 долларов за штуку.0007
Цанговая гайка закалена, но, как предположил Рклопп, вы, вероятно, можете обойтись без использования предварительно закаленной стали. Я сделал цанговую гайку для кондукторного отверстия из 4140PH, и она работала хорошо. В любом случае, вы, вероятно, не будете использовать его для ежедневного использования, для которого были разработаны оригинальные гайки.
Имейте в виду, что цанга должна защелкнуться в гайке, прежде чем она будет установлена в шпиндель, так что при отвинчивании гайки цанга будет извлечена.
У меня есть одна втулка для моего, переходник с 5/16 дюйма на 1/4 дюйма. Я планирую сделать еще несколько, начиная с закаленных втулок для сверления, и буду резать их на плоскошлифовальном станке. Если вы пойдете по этому пути, убедитесь, что втулки сверла не расточены. Цековка имеет смысл для сверления, но не для цангового редуктора. Acme/Jergens производит втулки для сверления без раззенковки, другие, вероятно, делают то же самое. Думаю, они стоят менее 10 долларов за втулку, что неплохо для детали, которая уже точно расточена, отшлифована и закалена.
Конечно, было бы неплохо, если бы они использовали обычную цангу, не так ли?
Джон
Джозеф Дурня
Алюминий
- #5
рклопп сказал:
Рассмотрите возможность вытачивания гайки из 4140 pre-hard или ETD-150. Я думаю, что хорошая точеная деталь была бы в порядке, без необходимости шлифовки.
Цангу можно сделать из того же материала. Хитрость заключается в повороте всех критических поверхностей за один зажим, чтобы свести к минимуму биение. Я оставлял зарождающуюся цангу прикрепленной к ее исходному стержню и держал за стержень, чтобы прорезать прорези на фрезерном станке, а затем, наконец, освобождал цангу. Эта схема будет сложной, если цанга похожа на цангу ER, где разъемы идут с обоих концов. В этом случае я выплюнул бы один конец, пока деталь все еще была на своем исходном ложе, разделил бы его, а затем вставил бы раздвоенный конец с заглушкой в отверстие для поддержки и разделил бы второй конец. Я сделал это, и это сработало отлично. Если это просто панто, удерживающее резак с одной кромкой, одного полноразмерного шпагата ручной резки должно быть достаточно, но, возможно, он склонен к соскальзыванию.
Нажмите, чтобы развернуть…
хорошая информация . . спасибо, цанги действительно похожи на цанги, но имеют 3 прорези только на одном конце. Я попробую .. я собираюсь купить одну цангу oem для работы.
спасибо!
Джо
Джозеф Дурня
Алюминий
- #6
ДжонМартин сказал:
У меня также есть P1-2, но мне посчастливилось получить вместе с ним гайку и цангу 5/16 дюйма (стандартный и максимальный размер).
Famco по-прежнему поставляет детали для этих машин. довольно дорого, но они продали мне некоторые бывшие в употреблении детали по очень хорошим ценам. Цены на цанги были довольно высокими – насколько я помню, более 300 долларов за штуку.0007
Цанговая гайка закалена, но, как предположил Рклопп, вы, вероятно, можете обойтись без использования предварительно закаленной стали. Я сделал цанговую гайку для кондукторного отверстия из 4140PH, и она работала хорошо. В любом случае, вы, вероятно, не будете использовать его для ежедневного использования, для которого были разработаны оригинальные гайки.
Имейте в виду, что цанга должна защелкнуться в гайке, прежде чем она будет установлена в шпиндель, так что при отвинчивании гайки цанга будет извлечена.
У меня есть одна втулка для моего, переходник с 5/16 дюйма на 1/4 дюйма. Я планирую сделать еще несколько, начиная с закаленных втулок для сверления, и буду резать их на плоскошлифовальном станке. Если вы пойдете по этому пути, убедитесь, что втулки сверла не расточены. Цековка имеет смысл для сверления, но не для цангового редуктора. Acme/Jergens производит втулки для сверления без раззенковки, другие, вероятно, делают то же самое. Думаю, они стоят менее 10 долларов за втулку, что неплохо для детали, которая уже точно расточена, отшлифована и закалена.
Конечно, было бы неплохо, если бы они использовали обычную цангу, не так ли?
Джон
Нажмите, чтобы развернуть…
Джон, я чуть не упал на пол, когда услышал цены… Фамко хотела 395,00 за цанговую гайку… я чуть не рассмеялся над этим парнем… но я собираюсь попробовать… другой парень только что построил новый шпиндель с цангой ER 11. я попробую сначала сделать гайку…. я собираюсь купить одну заводскую цангу (вероятно, 5/16) для начала
спасибо,
Джо
Ванная L
Алмаз
- #7
Джозеф Дурня сказал:
Джон, я чуть не упал на пол, когда услышал цены… Фамко хотела 395,00 за цанговую гайку… я чуть не рассмеялся над этим парнем… но я собираюсь попробовать… другой парень только что построил новый шпиндель с цангой ER 11. я попробую сначала сделать гайку…. я собираюсь купить одну заводскую цангу (вероятно, 5/16), чтобы начать
спасибо,
Джо
Нажмите, чтобы развернуть…
Я обнаружил, что однолезвийные гравировальные фрезы с хвостовиком 1/4 дюйма и 1/8 дюйма являются стандартными размерами и легко доступны. Возможно, вы не найдете применения цанге 5/16″, если не собираетесь использовать концевые фрезы. Для концевых фрез HS я обнаружил, что хвостовик 3/16″ является наиболее распространенным размером, со всеми возможными вариантами диаметра резания. доступный. Я предлагаю вам купить цангу 1/4 дюйма. Прямошлифовальные машины часто оснащены разъемной втулкой от 1/4 до 1/8, которая должна быть дешевой и ее легко найти.0007
Другим вариантом является изготовление цельных (без разъемов) держателей концевых фрез с установочным винтом, соответствующим конусу шпинделя. Затем сделайте простую стопорную гайку без функции вытягивания.
Ларри
Нога 17
Чугун
- #8
Если вы планируете закаливать и шлифовать цангу, не прорезайте прорези до конца.
ДжонМартин
Горячекатаный
- #9
Джо, цанга 5/16″, которая у меня есть, имеет три прорези сзади и три спереди. Она чем-то похожа на цангу ER, но с меньшим конусом, я думаю, может быть, на цангу TG.
Ларри считает правильным приобрести цангу 1/4 дюйма, так как легко доступны втулки для шлифовальных машин размером от 1/4 дюйма до 1/8 дюйма. Я не уверен насчет размеров от 1/4 дюйма до 3/16 дюйма. хотя. Так что, если вы все равно будете делать свои собственные втулки редуктора, я бы сразу поставил их на цангу 5/16″. 5/16″ даст вам немного больше жесткости, если вы решите заняться фрезерованием на станке. хотя функция натяжения – может быть, какая-то резьба или разрезное кольцо снаружи гайки.0007
Я не особо удивлен ценой Famco на цанговую гайку – возможно, они сделали бы ее на заказ. Какова была их цена и наличие на цангах? Иногда я видел цанги P1-2 на eBay, но в последнее время ни разу.
Джон
Джозеф Дурня
Алюминий
- #10
ДжонМартин сказал:
Джо, цанга 5/16″, которая у меня есть, имеет три прорези сзади и три спереди. Она чем-то похожа на цангу ER, но с меньшим конусом, я думаю, возможно, на цангу TG.
получить цангу 1/4 дюйма, так как легко доступны втулки для шлифовальных машин от 1/4 дюйма до 1/8 дюйма. Я не уверен насчет от 1/4 до 3/16 дюйма. Так что, если вы все равно будете делать свои собственные переходные втулки, я бы сразу же подогнал их к цанге 5/16″. машина.
Его замечание по поводу изготовления цельных держателей для инструментов в виде установочных винтов тоже было хорошим. Я все же хотел бы иметь функцию вытягивания – может быть, какую-то резьбу или разрезное кольцо снаружи гайки.
Я не очень удивлен ценой Famco на цанговую гайку – возможно, они сделали бы ее на заказ. Какова была их цена и наличие на цангах? Иногда я видел цанги P1-2 на eBay, но в последнее время ни разу.
Джон
Нажмите, чтобы развернуть…
Джон, я не спрашивал о цангах, так как думал, что некоторые из них есть на ebay… я думаю, что для них будет довольно выгодно делать серию цанг, а не разовую сделку… я понимаю, что они не продаются их часто, но они все еще довольно большой наряд. если только у них там не сидит 100 человек, и они все еще просят за них 400 евро. Не поймите меня неправильно, я ценю мастерство машины, но это просто смешная цена. Я купил цангу er 11 и жду цангу er 16… возможно, я смогу просто собрать новый узел шпинделя, используя один из них…
Джо
Джозеф Дурня
Алюминий
- #11
Питер Колман
Нержавеющая сталь
- #12
Если цанговые втулки имеют форму вытяжной трубы, я делаю их так: с помощью буровой штанги поворачиваем внешний профиль и нарезаем резьбу и т. д., но оставляем слишком длинный конец на большом конце.
Просверлите и расточите разгрузочное отверстие с резьбового конца и, если сможете, просверлите основное отверстие.
Отрежьте часть, оставив немного лишнего на передней поверхности, теперь поверните лицевую сторону, но оставьте небольшую втулку спереди, чуть больше отверстия и скажем, на 1/4 дюйма длиннее. Теперь надрежьте цангу, но не через втулку, нагрейте обработайте, а затем отшлифуйте втулку спереди, чтобы «пружинить» цангу.0049 Я сделал цанги для таких небольших станков с биением менее 0,001 дюйма
Стивен Томас
Алмаз
- №13
Питер, они компрессионного типа, как мини ER со стягивающим воротником, но углы разные.
Тем не менее, я не знаю, точно ли цанги для P1-2 такие же, как и для P1-3?
Только одна цанга подошла к моему шпиндельному станку и одна к трассировщику (оба IIRC были 5/16″)
, поэтому я сделал переходные втулки. У первоначального владельца была пара переходных втулок, сделанных из латуни. Они работают тоже хорошо.Неплохая ставка на то, что цанги и втулки из предхарда 4140 (как кто-то уже подсказал) не подвержены риску преждевременного износа.По всей вероятности, приводной трос проскочит до того, как что-то прокрутится в цанге.
Я сделал несколько цанг из предварительно твердого сплава 4140, но не для Гортона.
Также изготовили переходные втулки для Гортона из различных металлов, в основном из буровой штанги.
Стилусы (stylii?) в основном представляют собой буровые штанги. Обычно просто обтачивают и полируют, но я также шлифовал их из кругов из инструментальной стали.
По крайней мере, гайку стоит сделать из предварительно закаленной стали 4140, так как у нее есть поверхности износа. Если бы я сделал один с намерением укрепить его, я бы использовал S7. Прекрасная обработка, более низкий уровень искажений (IME) даже по сравнению с A2, поэтому резьба не нуждается в (повторной) шлифовке, и она прочная, так что даже если состояние не совсем правильное, она вряд ли треснет.
В любом случае, если вы сделаете набор цанг, то через неделю кто-то здесь даст объявление в ФС о наборе за очень разумные деньги. Я ничего не зарабатывал, так что пришлось ждать несколько лет, пока мне не предложили этот вариант.
смт
грг12
Пластик
- №14
Еще одно дешевое предложение – сделать цельные “цанги” из материала, легко поддающегося обработке (может подойти даже свободнорежущая сталь или латунь) и просто вставить в него фрезу loctite – и у вас есть система быстрой смены
Винтовой замок типа Weldon также может подойти – но это приводит к большему биению и проскальзыванию инструмента с круглым хвостовиком
ДжонМартин
Горячекатаный
- №15
Стивен Томас сказал:
Питер, они компрессионного типа, как мини ER со стягивающим воротником, но углы разные.
Тем не менее, я не знаю, точно ли цанги для P1-2 такие же, как и для P1-3?Нажмите, чтобы развернуть…
Цанги для P1-2 такие же, как для P1-3, 3-F и 3-U. Они идут от 1/8 дюйма до 5/16 дюйма на 16-й, а также 5/32 дюйма, 7/32 дюйма, 1/10 дюйма и 2/10 дюйма.
Для 3-X, 3-Z, P2-2 и P2-3 имеется набор большего размера, который подходит для 3/8 дюйма, и набор для P3-2, который подходит для размера 1/2 дюйма.
Думаю, латунные переходные втулки подойдут. Я предложил начать с сверлильных втулок, потому что они уже концентрически просверлены/расточены/отшлифованы, закалены, имеют головки, как у оригинальных втулок Gorton, и они дешевы.
Другой переходник, который, возможно, пожелает иметь Джо, предназначен для фрез Gorton с коническим хвостовиком. Также берет несколько небольших патронов, которые продавал Гортон. Удобны фрезы с коническим хвостовиком. Мне сказали, что это конус B&S #1, но я не измерял его, чтобы подтвердить. При отсутствии развертки B&S #1 вы можете отшлифовать хвостовик конусной фрезы Gorton, чтобы сделать развертку D, которая должна выполнять свою работу.
Джон
ДжонМартин
Горячекатаный
- №16
Джозеф Дурня сказал:
Джон, я не спрашивал о цангах, так как думал, что некоторые из них есть на ebay. .. я думаю, что для них будет довольно выгодно делать серию цанг, а не разовую сделку… я понимаю, что они не продаются их часто, но они все еще довольно большой наряд. если только у них там не сидит 100 человек, и они все еще просят за них 400 евро. Не поймите меня неправильно, я ценю мастерство машины, но это просто смешная цена. Я купил цангу er 11 и жду цангу er 16… возможно, я смогу просто собрать новый узел шпинделя, используя один из них…
Джо
Нажмите, чтобы развернуть…
Эта цанговая гайка стоила 4,75 доллара в их прайс-листе 1958 года, а цанги стоили 8,50 доллара. Для цанговой гайки это увеличение более чем на 8000%.
Я согласен с тем, что они или кто-то другой (Хардинг, может быть?) должны делать их дешевле, особенно партиями. Я бы пошел на несколько.
Джон

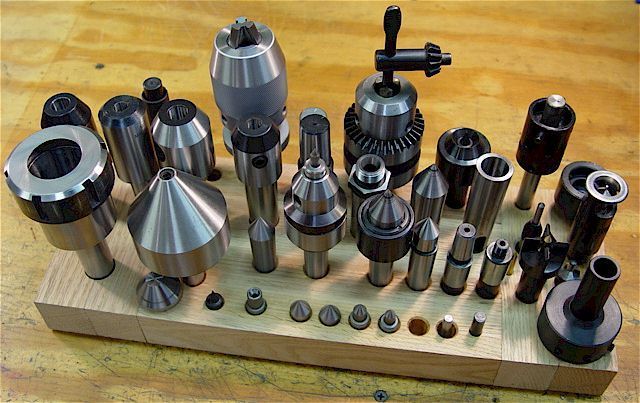

Токарные станки Саут-Бенд | Цанга самодельная | Практик-механик
jwallweyfoundry
Алюминий
- #1
Думаю сделать цанговую систему для своего 13сб. Кто-нибудь здесь построил на прошлом идеи, планы, фотографии??
Какой самый распространенный размер? R8 – это мое предположение, но, возможно, я ошибаюсь. Я наткнулся здесь на картинку некоторое время назад
http://i13.photobucket.com/albums/a294/fenlinfoel/SB13/6b_0.jpg
Вот о чем я думаю. Предложения были бы отличными. Пока это только идея, так что чем больше информации я получу, тем лучше.
Спасибо за идеи.
тджвал
Алюминий
- #2
Вам следует обратить внимание на цанги типа ER. У них есть несколько явных преимуществ
1. Каждая цанга имеет довольно широкий диапазон
2. Они захватывают оба конца цанги
Они не используют дышло, что означает, что отверстие шпинделя свободно.
Для них требуется специальная накидная гайка, которая ослабит цангу
Они бывают разных размеров
AFAIK ER-11 — самый маленький, а ER-50 — самый большой
ДжонВ
Джим Розен
Алмаз
- #3
Непревзойденный инструментарий 5C с точки зрения доступности и низкой стоимости. Это то, что
SB продали бы за эту машину, когда она была новой.
Адаптер шпинделя можно получить прямо сейчас из нескольких источников.
Это было бы подключи и работай.
элевейн
Пластик
- #4
Можно ли использовать цанги 5c на SB 9″, или подходит только 3c?
Wayne
кункэтбоб
Горячекатаный
- #5
Элуэйн сказал:
Можно ли использовать цанги 5с на SB 9″, или подходит только 3с?
WayneНажмите, чтобы развернуть. ..
5c слишком велик для отверстия шпинделя “9”.”
3c – это то, что подходит к “9”
Мне нравится мой 9a, но я хотел бы использовать цанги 5/8, чтобы мне не пришлось использовать 3 кулачка, когда я работаю с прикладом 5/8.
Последнее редактирование:
Джим Розен
Алмаз
- #6
В таких местах, как MLA (принадлежности для токарных станков по металлу), продается комплект для сборки цангового патрона
размера 5C для 9-дюймового токарного станка. В основном он навинчивается на шпиндель, а цанга
вставляется в переднюю часть приспособления.
Нижняя сторона
Положительным моментом является то, что вы можете использовать цанговые патроны 5C – до размера 1-1/8, для коротких
конечно
Эбарнсли
Титан
- #7
ER 8 — самая маленькая серия ER….
за винтами
Нержавеющая сталь
- #8
Цанговый держатель ER имеет больше смысла, если вы хотите получить через него прут того же диаметра, что и шпиндель.
Тим
Стивен Томас
Алмаз
- #9
5c будет самой универсальной системой. Множество опор для него, в том числе внутри (расширяющиеся оправки, приводимые в действие дышлом), а также цанги наружного диаметра, патроны, аварийные цанги и т. д. Системы упоров для установки цанг.
Одним из самых быстрых готовых решений (например, eBay) является либо цанговый патрон Hardinge Sjogren 5c, либо, если вам нужны цанговые патроны большего размера, 3J. Если вам не нужно много удерживать тонкие диски, цанговый патрон Jacobs RubberFlex довольно хорош и имеет емкость до 1-3 / 8 дюйма. Диапазон размеров каждой (резиновой) цанги намного больше, чем 5c, но ценой отсутствия запасных цанг, встроенных упоров и некоторых сложностей для удерживания тонких дисков.
Любой из них был бы стандартной платой за инструментальную мастерскую для этого токарного станка.
смт
Андрей_Д
Чугун
- #10
Также следует отметить…
5c предлагает варианты шестигранных и квадратных цанг. Также размеры до 1 1/8″ с тем же адаптером.
Серия ER дает только раунд. Для каждой серии ER потребуется отдельный адаптер.
ER-40 позволит вам получить размеры до 1 дюйма (30 мм для метрических единиц). (Этого нет в моем каталоге Rego-Fix.) Серия ER для мелких деталей
Кроме того, как уже упоминалось, 5c имеет множество других опций, которых нет в ER: аварийные цанги, маленькие патроны на креплении 5c…. все виды вещей
Практический результат …у обоих есть свои плюсы и минусы. Неважно, какой из них вы выберете… В конце концов вы решите, что вам нужны оба!0007
Андрей
ааметалмастер
Алмаз
- #11
Я выбрал ER40 для своих 10 тысяч. Рад, что я сделал, поскольку я люблю его за некоторые вещи, которые я делаю. Я планирую построить еще 2 для других моих SBL. Единственное, у 5c есть еще несколько опций, как было упомянуто. Вот кое-что, как собрать картинки, но они не по порядку… Боб
http://www.practicalmachinist.com/vb/members/aametalmaster/albums/er40-collet-chuck/
jwallweyfoundry
Алюминий
- #12
Смотрю наверное тогда на 5с. Как вы думаете, я могу сделать что-то похожее на то, что вы построили в er40? Я знаю, что мне нужно немного поработать над тем, как я собираюсь это построить, но думаю, что стоит попробовать. Спасибо за все идеи. Мне нужно получить мой процесс фрезерования, я в середине, и тогда мы попробуем и посмотрим, что я могу сделать.
Любой, кто уже сделал одну и имеет больше фотографий установки и процесса, хотел бы увидеть ваши идеи. Спасибо
ааметалмастер
Алмаз
- №13
Если бы я собирался делать патрон 5c, я бы начал с этого комплекта… Боб
Цанговый патрон (MLA-21)
Западное побережьеФрэнки
Алюминий
- №14
Если вы не знаете, как поворачивать конус внутрь и наружу и не имеете возможности упрочнить свою работу, приобретите один из них: Интернет-магазин инструментов Tools4cheap LLC: адаптер 5C для установки на South Bend Heavy 10, 13, 14,5, 16 дюймов. , токарные цанговые заглушки и конические адаптеры
Если бы они только что сделали доводчик немного длиннее, вы могли бы просто купить это:
Tools4cheap LLC Интернет-магазин инструментов Магазин инструментов: цанга 5C ближе к токарному станку South Bend Heavy 10, токарным цанговым доводчикам и коническим адаптерам.
Вам также понадобится защита резьбы.
jwallweyfoundry
Алюминий
- №15
Проблема, с которой я столкнулся при использовании цангового патрона, заключается в том, что у меня маленькое отверстие шпинделя с резьбой
1 7/8×8, так что это токарный станок старого образца 1929 года. Так что это то, что нам придется до некоторой степени настраивать.
квази
Нержавеющая сталь
- №16
Cooncat, приобретите патрон для передней бабки Jacobs для своего 9-дюймового инструмента, они рассчитаны на размер до 3/4 дюйма.
кункэтбоб
Горячекатаный
- # 17
квази сказал:
Cooncat, приобретите патрон для передней бабки Jacobs для своих 9 дюймов, они рассчитаны на 3/4 дюйма.
Нажмите, чтобы развернуть…
Я хотел бы приобрести ШПИНДЕЛЬНЫЙ ПАТРОНИК JACOBS 59B
. У кого-нибудь есть такой на продажу?
Джимваллис
Горячекатаный
- # 18
Вау, будьте осторожны с некоторыми советами, я думаю, вы уже заметили проблему!
В 13-дюймовых цангах малого диаметра (как у вас и у меня) использовались цанги 2-A, а не 5-C. Конечно, вы могли бы сделать или купить переходник для цанги 5-C. мельницы, но они, кажется, не имеют правильных конусов, я пришел к выводу, что они так же редки, как навоз качалки.0007
Мое решение после небольшого разговора здесь и в группах Yahoo (проверьте группу Heavy 10 для установки цанг ER) состояло в том, чтобы увеличить ER32. Если вы хотите сделать патрон, есть несколько хороших примеров в группах Yahoo, орех более сложен, но его можно относительно легко свести на нет. В конце концов, я решил купить несмонтированный патрон и заднюю пластину для самостоятельной обработки (к чему я скоро приду, честное слово!), что дает мне лучший диапазон – самая большая цанга 20 мм, я забыл фактическое отверстие шпинделя, но это не намного больше. Я бы сделал весь патрон, но я понимал, что тогда он просто станет будущим проектом и никогда не будет завершен.
Вы можете купить патроны ER32 на конусах Морзе (МТ 4 подойдет к шпинделю или использовать переходник), но вы не сможете пропускать материал, поэтому они не будут использоваться, за исключением удержания фрезерных инструментов.
Я думаю, это зависит от того, насколько аутентично вы хотите, чтобы это выглядело, и насколько практично вы хотите, чтобы это было (хотя имейте в виду, что ER только делает раунды). То, что подходит мне, может не подойти вам.
Обязательно будут поставщики из США, я купил патрон ER32 в Arc Eurotrade (вероятно, сделанный в Китае), цанги и заднюю пластину я купил в другом месте, их гораздо легче найти.
к3вил
Нержавеющая сталь
- # 19
Этот патрон Джейкобса – набор цанг для бедняков.
