Размеры и диаметры сверл по металлу

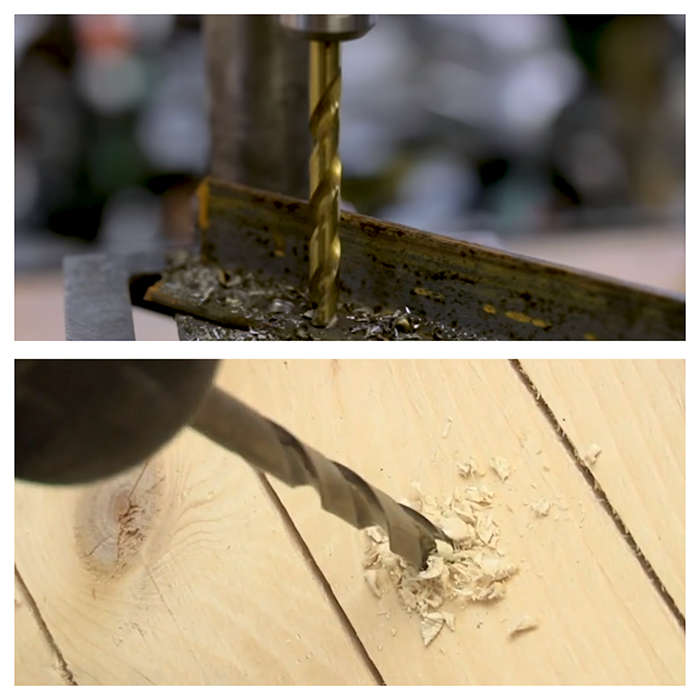

Для точного и качественного сверления отверстий необходимо правильно подобрать диаметр и длину сверла. Рассмотрим основные виды сверл и их особенности, показатели на которые необходимо обратить внимание при выборе инструмента.
Основные виды сверл

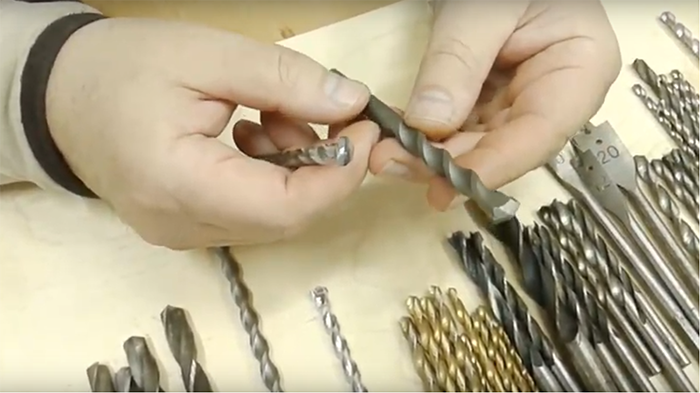

При выборе сверла необходимо ориентироваться на следующие характеристики:
- тип хвостовика – конический или цилиндрический:
- режущая часть – спиральная, корончатая и др.;
- тип рабочей поверхности;
- диаметр сверла;
- максимальная длина отверстия.
Наиболее распространенными являются цилиндрические спиральные сверла, используемые в бытовых ручных и электродрелях, а также в сверлильных станках и другом металлообрабатывающем оборудовании. Параметры инструмента регулируются ГОСТ 885-77, изготавливаются из инструментальной быстрорежущей стали Р6М5 и Р18. Диаметр сверл находится в диапазоне от 0,1 до 32 мм, по спецзаказу изготавливается инструмент диаметром до 80 мм.

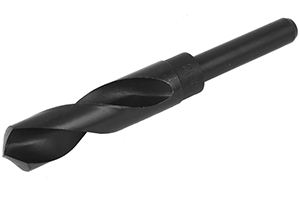

Спиральные сверла с коническим хвостовиком применяются в станках и профессиональных дрелях. Используются для сверления отверстий большого диаметра – от 6 до 75 мм. Хвостовая часть изготовлена под конус Морзе для быстрой и удобной фиксации в патроне.

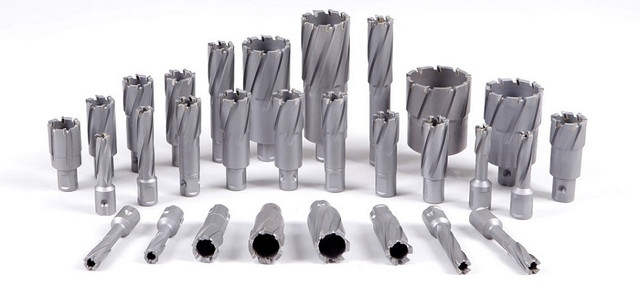

Корончатые сверла отличаются наличием внутреннего отверстия, что позволяет получить отверстие диаметром от 12 до 150 мм. При этом конструкция инструмента не позволяет сверлить на большую глубину. Максимальная длина отверстия – 50 мм
Ещё один вариант конструкции сверл для отверстий небольшой глубины – ступенчатый инструмент. Применение ступенчатых сверл позволяет в рамках одной операции последовательно увеличивать диаметр отверстия без остановки и смены оснастки.
Подбор сверла под отверстие для резьбы
Для нарезки внутренней резьбы необходимо точно подобрать диаметр сверла под отверстие. Тело метчика должен свободно проходить в отверстие, обеспечивая зацепление со стенками только режущей резьбовой частью. Поэтому недостаточный диаметр отверстия может привести к поломке инструмента, а превышение допустимого значения – к уменьшенной высоте профиля и, соответственно, ослабленной резьбе. Для грубого расчета потребного диаметра метрической резьбы необходимо от диаметра отнять её шаг. Но для точного подбора рекомендуется подбирать диаметр по таблице.
Маркировка сверл
Каждое сверло должно быть промаркировано в соответствии с требованиями ГОСТ 885-77 или международного стандарта. В первую очередь это марка стали из которой изготовлен инструмент, например, Р9, Р18, Р6М5 или Р9К15. Также указывается точность:
- А1 – повышенная;
- В1 – нормальная.

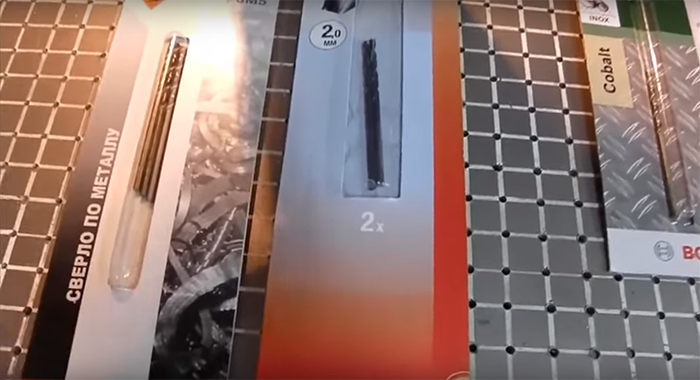

Сверла зарубежных производителей маркируются по стандартам HSS или DIN. Маркировка HSS применяется для инструментов используемых в профессиональной обработке металлов при прочности обрабатываемого материала до 1100Н/мм2. В буквенном обозначении указывается сплав из которого изготовлено сверло:
- С нитридом титана – HSS-G TiN.
- Напыление титан-алюминий-нитрида – HSS-G TiAlN.
- Сплав стали с добавлением кобальта HSS-Co.
- С молибденом – HSS-G или HSS-R, соответственно из сплавов Р4М3 и Р2М1.
- Для работы с нержавеющей сталью – HSS-E VAP.
Сверла стандарта DIN используются для обработки металлов мягкой и средней твердости. Могут быть использованы для работы с широким спектром материалов.
22 Апреля 2019
Ниже, в таблице, приведены общие и рабочие длины сверл по металлу средней серии по ГОСТ 10902-77, DIN 338 N, в зависимости диаметра.
L – общая длина сверла; l – длина режущей части.
Диаметр, мм | L, мм | l, мм | Диаметр, мм | L, мм | l, мм | Диаметр, мм | L, мм |
l, мм |
---|---|---|---|---|---|---|---|---|
34 | 12 |
5,0 |
86 | 52 | 9,1 | 125 | 81 | |
1,1 | 36 | 14 |
5,1 |
86 |
52 | 9,2 | 125 | 81 |
1,2 | 38 | 16 |
5,2 |
86 | 52 | 9,3 | 125 | 81 |
1,3 |
38 |
16 |
5,3 |
86 | 52 | 9,4 | 125 | 81 |
1,4 |
40 | 18 | 5,4 | 93 | 57 | 9,5 | 125 | 81 |
1,5 |
40 |
18 |
5,5 |
93 | 57 | 9,6 | 133 | 87 |
1,6 |
43 |
20 | 5,6 | 93 | 57 | 9,7 | 133 | 87 |
1,7 | 43 | 20 | 5,7 | 93 | 57 | 9,8 | 133 | 87 |
1,8 |
46 |
22 |
5,8 | 93 |
57 |
9,9 | 133 | 87 |
1,9 |
46 |
22 |
5,9 | 93 | 57 | 10,0 | 133 | 87 |
2,0 |
49 |
24 | 6,0 | 93 | 57 | 10,1 | 133 | 87 |
2,1 |
49 |
24 | 6,1 | 101 | 63 | 10,2 | 133 | 87 |
2,2 |
53 | 27 | 6,2 | 101 | 63 | 10,3 | 133 | 87 |
2,3 |
53 |
27 |
6,3 |
101 | 63 | 10,4 | 133 | 87 |
2,4 |
57 | 30 | 6,4 | 101 | 63 | 10,5 | 133 | 87 |
2,5 | 57 | 30 |
6,5 |
101 | 63 | 10,6 | 133 | 87 |
2,6 |
57 |
30 | 6,6 | 101 | 63 | 10,7 | 142 | 94 |
2,7 |
33 | 6,7 | 101 | 63 | 10,8 | 142 | 94 | |
2,8 | 61 |
33 |
6,8 |
109 | 69 | 10,9 | 142 | 94 |
2,9 | 61 | 33 | 6,9 | 109 | 69 | 11,0 | 142 | 94 |
3,0 |
61 | 33 | 7,0 | 109 | 69 | 11,1 | 142 | 94 |
3,1 |
65 |
36 |
7,1 | 109 | 69 | 11,2 | 142 | 94 |
3,2 | 65 | 36 | 7,2 | 109 |
69 |
11,3 | 142 | 94 |
3,3 | 65 | 36 | 7,3 | 109 | 69 | 11,4 | 142 | 94 |
3,4 | 70 | 39 |
7,4 |
109 | 69 | 11,5 | 142 | 94 |
3,5 | 70 | 39 | 7,5 | 109 | 69 | 11,6 | 142 | 94 |
3,6 | 70 | 39 |
7,6 |
117 | 75 | 11,7 | 142 | 94 |
3,7 |
70 |
39 |
7,7 | 117 | 75 | 11,8 | 151 | 101 |
3,8 |
75 |
43 |
7,8 | 117 | 75 | 11,9 | 151 | 101 |
3,9 |
75 |
43 |
7,9 |
117 | 75 | 12,0 | 151 | 101 |
4,0 |
75 |
43 |
8,0 | 117 | 75 | 12,1 | 151 | 101 |
4,1 |
75 |
43 |
8,1 | 117 | 75 | 12,2 | 151 | 101 |
4,2 |
75 |
43 |
8,2 | 117 | 75 | 12,3 | 151 | 101 |
4,25 |
75 |
43 |
8,3 | 117 | 75 | 12,4 | 151 | 101 |
4,3 |
80 |
47 | 8,4 | 117 | 75 | 12,5 | 151 | 101 |
4,4 |
80 |
47 |
8,5 | 117 | 75 | 12,6 | 151 | 101 |
4,5 |
80 |
47 |
8,6 | 125 | 81 | 12,7 |
151 |
101 |
4,6 |
80 |
47 |
8,7 |
125 | 81 | 12,8 | 151 | 101 |
4,7 |
80 | 47 | 8,8 | 125 | 81 | 12,9 | 151 | 101 |
4,8 |
80 | 47 | 8,9 | 125 | 81 | 13,0 | 151 | 101 |
4,9 | 86 | 52 | 9,0 | 125 |
81 |
ГОСТ 10903-77
ГОСТ 10903-77
Группа Г23
МКС 25.100.30
ОКП 39 1221
Дата введения 1979-01-01
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров от 14.10.77 N 2443
3. Стандарт полностью соответствует СТ СЭВ 275-87
4. ВЗАМЕН ГОСТ 10903-64, МН 5808-65
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Ограничение срока действия снято Постановлением Госстандарта от 22.07.82 N 2776
7. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в июле 1982 г., апреле 1988 г. (ИУС 11-82, 7-88)
1. Настоящий стандарт распространяется на спиральные сверла с коническим хвостовиком диаметром от 5 до 80 мм.
Стандарт соответствует международному стандарту ИСО 235-1-75 в части, касающейся размеров диаметров.
Стандарт полностью соответствует СТ СЭВ 275-87.
(Измененная редакция, Изм. N 2).
2. Основные размеры сверл должны соответствовать указанным на чертеже и в таблице.
Чертеж. Основные размеры сверл
Размеры в мм
Сверла повышенной точности класса А1 | Сверла нормальной точности классов В1 и В | Сверла с нормаль- ным хвостовиком | Сверла с усиленным хвосто- виком | ||||||||||
с нормальным хвостовиком | с усиленным хвостовиком | с нормальным хвостовиком | с усиленным хвостовиком | ||||||||||
Обозна- чение | При- меня- емость | Обозна- чение | При- меня- емость | Обозна- чение | При- меня- емость | Обозна- чение | При- меня- емость | Конус Морзе | Конус Морзе | ||||
2301-3551 | – | 2301-3001 | – | 5,00 | 52 | 133 | 1 | – | – | ||||
2301-3552 | – | 2301-3002 | – | 5,20 | |||||||||
2301-3553 | – | 2301-3003 | – | 5,50 | 57 | 138 | |||||||
2301-3554 | – | 2301-3004 | – | 5,80 | |||||||||
2301-3555 | – | 2301-0001 | – | 6,00 | |||||||||
2301-3556 | – | 2301-0003 | – | 6,20 | 63 | 144 | |||||||
2301-3557 | – | 2301-3005 | – | 6,40 | |||||||||
2301-3558 | – | 2301-0005 | – | 6,50 | |||||||||
2301-3559 | – | 2301-3006 | – | 6,60 | |||||||||
2301-3561 | – | 2301-0189 | – | 6,80 | 69 | 150 | |||||||
2301-3562 | – | 2301-0007 | – | 7,00 | |||||||||
2301-3563 | – | 2301-0009 | – | 7,20 | |||||||||
2301-3564 | – | 2301-3007 | – | 7,40 | |||||||||
2301-3565 | – | 2301-0011 | – | 7,50 | |||||||||
2301-3566 | – | 2301-3008 | – | 7,60 | 75 | 156 | |||||||
2301-3567 | – | 2301-0014 | – | 7,80 | |||||||||
2301-3568 | – | 2301-0015 | – | 8,00 | |||||||||
2301-3569 | – | 2301-0017 | – | 8,20 | |||||||||
2301-3571 | – | 2301-3009 | – | 8,40 | |||||||||
2301-3572 | – | 2301-0020 | – | 8,50 | |||||||||
2301-3573 | – | 2301-0190 | – | 8,80 | 81 | 162 | |||||||
2301-3574 | – | 2301-0023 | – | 9,00 | |||||||||
2301-3575 | – | 2301-0024 | – | 9,20 | |||||||||
2301-3576 | – | 2301-0025 | – | 9,50 | |||||||||
2301-3577 | – | 2301-0191 | – | 9,80 | 87 | 168 | |||||||
2301-3578 | – | 2301-0028 | – | 10,00 | |||||||||
2301-3579 | – | 2301-0030 | – | 10,20 | |||||||||
2301-3581 | – | 2301-0032 | – | 10,50 | |||||||||
2301-3582 | – | 2301-0192 | – | 10,80 | 94 | 175 | |||||||
2301-3583 | – | 2301-0034 | – | 11,00 | |||||||||
2301-3584 | – | 2301-0035 | – | 11,20 | |||||||||
2301-3585 | – | 2301-0036 | – | 11,50 | |||||||||
2301-3586 | – | 2301-0193 | – | 11,80 | |||||||||
2301-3587 | 2301-3787 | 2301-0039 | 2301-3012 | 12,00 | 101 | 182 | 199 | 2 | |||||
2301-3588 | 2301-3788 | 2301-0194 | 2301-3013 | 12,20 | |||||||||
2301-3589 | 2301-3789 | 2301-0040 | 2301-3014 | 12,50 | |||||||||
2301-3591 | 2301-3791 | 2301-0195 | 2301-3015 | 12,80 | |||||||||
2301-3592 | 2301-3792 | 2301-0042 | 2301-3016 | 13,00 | |||||||||
2301-3593 | 2301-3793 | 2301-0043 | 2301-3017 | 13,20 | |||||||||
2301-3594 | 2301-3794 | 2301-0044 | 2301-3018 | 13,50 | 108 | 189 | 206 | ||||||
2301-3595 | 2301-3795 | 2301-3011 | 2301-3019 | 13,75 | |||||||||
2301-3596 | 2301-3796 | 2301-0196 | 2301-3021 | 13,80 | |||||||||
2301-3597 | 2301-3797 | 2301-0046 | 2301-3022 | 14,00 | |||||||||
2301-3598 | – | 2301-0047 | – | 14,25 | 114 | 212 | 2 | – | – | ||||
2301-3599 | – | 2301-0048 | – | 14,50 | |||||||||
2301-3601 | – | 2301-0197 | – | 14,75 | |||||||||
2301-3602 | – | 2301-0050 | – | 15,00 | |||||||||
2301-3603 | – | 2301-0051 | – | 15,25 | 120 | 218 | |||||||
2301-3604 | – | 2301-0052 | – | 15,40 | |||||||||
2301-3605 | – | 2301-0053 | – | 15,50 | |||||||||
2301-3606 | – | 2301-0198 | – | 15,75 | |||||||||
2301-3607 | – | 2301-0054 | – | 16,00 | |||||||||
2301-3608 | – | 2301-0055 | – | 16,25 | 125 | 223 | |||||||
2301-3609 | – | 2301-0056 | – | 16,50 | |||||||||
2301-3611 | – | 2301-0199 | – | 16,75 | |||||||||
2301-3612 | – | 2301-0057 | – | 17,00 | |||||||||
2301-3613 | – | 2301-0058 | – | 17,25 | 130 | 228 | |||||||
2301-3614 | – | 2301-0059 | – | 17,40 | |||||||||
2301-3615 | – | 2301-0060 | – | 17,50 | |||||||||
2301-3616 | – | 2301-0200 | – | 17,75 | |||||||||
2301-3617 | – | 2301-0061 | – | 18,00 | |||||||||
2301-3618 | 2301-3818 | 2301-0062 | 2301-3023 | 18,25 | 135 | 233 | 256 |
Сверлом для работы с металлом мастер может обработать материал из прочной стали, бронзы или просверлить отверстия в алюминиевом изделии. Ими пользуются и на промышленных предприятиях, и в бытовой сфере. Правильно подобрать тип режущего инструмента – половина успеха задуманной работы. Опытным мастерам легко удаётся выбирать сверла, ориентируясь на такие параметры, как вес, длина, цвет и маркировка. Новичкам перед тем, как сделать выбор, нужно изучить главные особенности.
Виды сверл
Идеальный результат сверления зависит не только от профессионализма и опыта мастера, но и от верного подбора сверла. Нужный инструмент значительно облегчит работу. Виды сверл для металлических поверхностей различаются по типу конфигурации и материалу, из которого они изготовлены.
1. Спиральные сверла – стандартные изделия цилиндрической формы. Они достигают 80 мм в диаметре. Изготавливаются из качественной стали. Их конструкция такова, что рабочие поверхности заточены под углом 118 градусов. Они нужны практически для всех основных сверлильных работ с металлом. Это универсальный, прочный инструмент.
2. Конические (или ступенчатые) сверла – изготавливаются в виде конусов со ступенчатой поверхностью (спиралью). Ими легко можно пробуравить двухмиллиметровое отверстие.
Также их используют для корректировки небольших дефектных отверстий, которые образовались в результате плохой работы другого инструмента.
3. Корончатые сверла представляют собой зубчатые полые коронки. Их также называют кольцевыми фрезами. Они нужны мастеру для работы с тонким металлом, чтобы оформить
аккуратные отверстия до 30 мм.
Данным инструментом можно сверлить на большую глубину, благодаря тому, что стружка проходит в полость коронки.
4. Перовые (плоские) сверла состоят из сменных рабочих пластин. Они предназначены для высверливания идеальных глубоких отверстий в металле любой прочности. Особенность
этого вида в том, что
плоское сверло практически не делает перекосов во время сверления. Кроме того, они самые дешёвые, поэтому привлекают к себе внимание мастеров.
В зависимости от материала производства, сверла делятся на кобальтовые и твердосплавные. Первые выполнены из кобальта. Вторые – из высокопрочных сплавов.
– Кобальтовые сверла используют при высоких температурах, так как они не теряют своих качеств. С инструментами из быстрорежущей стали, легированной кобальтом, можно работать с очень
прочными материалами и металлическими изделиями высокой вязкости. У кобальтовых свёрл средняя цена, но их качество и работоспособность вполне её оправдывают.
– Твердосплавные свёрла обладают высокой твёрдостью режущей кромки. Сама оснастка обычно выполнена из простой стали для слесарных инструментов. А пластины – из карбидного сплава.
Такие модели нужны для сверления изделий из особо прочных материалов большой толщины. Особенность твердосплавного сверла в том, что оно умеет самозатачиваться в процессе работы.
Конструкция сверла
Сверла для работы с металлом состоят из режущей части, хвостовика и рабочей поверхности, которая нужна также, чтобы выводить насверленную стружку из отверстия. Все три части оснастки могут отличаться по размеру, материалу изготовления и конфигурации. Поэтому конструкция сверл – это их уникальная структура, которая отличает один вид от другого.
Особенности маркировки

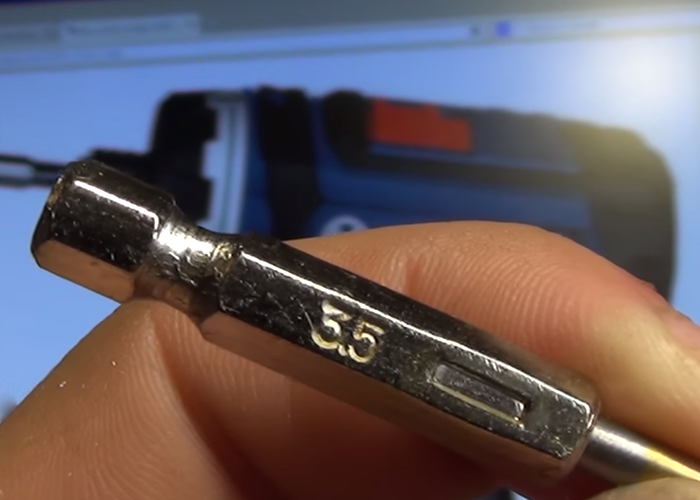

Маркировка на сверлах зависит от их технических свойств и страны производства. Российский ГОСТ предполагает наличие маркировки на всех сверлах, чей диаметр от двух сантиметров и
выше. В ней обычно содержится основная информация об изделии: о марке стали и диаметре сверла. Маркировка располагается на хвостовике режущего инструмента.
На инструменте отечественного производства можно увидеть маркировку вот такого типа: «Р6М5К». Это формула, в которой каждый символ – подробная информация о сверле. Данная маркировка, к примеру,
означает, что изделие изготовлено из быстрорежущей стали (Р), содержание вольфрама в нём составляет шесть процентов (6), молибдена – пять процентов (М5) и пять процентов кобальта (К5).
На свёрлах иностранного производства стоит маркировка НSS и дополнительные обозначения, которые так же, как и у отечественных производителей, указывают на характеристики изделия. Например,
«HSS-4241» означает, что данная модель пригодна для работы с алюминием.
Классификация по цвету
По цвету можно определить характеристики инструмента: прочность, долговечность, назначение. Различают сверла трёх цветов: серый, чёрный и золотистый.
Серые свёрла относятся к самым простым, дешёвым и недолговечным. У них отсутствует защитное покрытие, поэтому при работе быстро теряются рабочие характеристики. Они не подойдут
для работы при высокой температуре или для сильной механической нагрузки. Но в качестве одноразового использования для несложной работы используются часто.
Сверла чёрного цвета при изготовлении обрабатывают паром высокой температуры. Благодаря этой обработке материал закаляется и становится прочным.
Они изнашиваются меньше и служат дольше, чем серые.

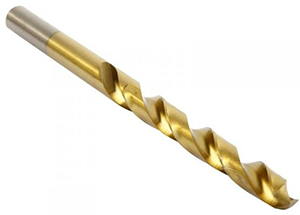

Золотистые сверла могут быть более светлыми и насыщенными. Светло-жёлтые очень прочные. Их изготавливают из быстрорежущей стали, используя технологию термической обработки.
Ярко-золотые режущие инструменты обладают ещё более высокой прочностью, чем светлые. У них имеется нитридно-титановое покрытие. Во время сверления отверстия золотое
сверло почти не испытывает силы трения, что значительно продлевает срок службы.
Чертеж сверла
Классификация по размерам
В настоящее время выпускают сверла для работы с металлом разных размеров для работы с изделиями любой толщины. Современное производство классифицирует режущий инструмент трёх рабочих размеров:
сверла короткой серии – их минимальная длина – 20 мм, максимальная – 130 мм; диаметр колеблется от 0,3 до 20 мм.
удлиненные – выпускают длиной от 19 до 205 мм и диаметром от 0,3 до 20 мм.
сверла длинной серии – достигают длины 254 мм, минимальный диаметр – 1 мм (максимальный – 20 мм).
Длинной моделью удобно работать с изделиями, имеющими большую толщину и прочность. Короткие режущие инструменты используют для сверления аккуратных одинаковых отверстий в тонком изделии
(например, металлическая пластина).
Типы хвостовиков
Хвостовая часть сверла имеет разную конфигурацию – цилиндрические, конические и шестигранные. Чаще всего в практике используют цилиндрические модели. У них есть небольшая особенность: диаметры сверла и хвостовика могут не совпадать. Специалисты утверждают, что если оснастить инструмент для сверления цилиндрическим хвостовиком чуть большего диаметра, этот маневр сделает фиксацию более крепкой. Есть и минус – повышение рекомендуемой мощности инструмента. Но дрель не повредиться, если такое сверло в процессе работы заклинит. Конические хвостовики подходят для свёрл в промышленных дрелях. Такими – обрабатывают заготовки на заводских станках. Инструмент с шестигранным хвостовиком служит хорошей фиксацией в специальных зажимах и кулачковых патронах.
Каким производителям можно доверять
Качество и срок службы сверл обработки металла зависит от производителя. Мастера, которые пользуются свёрлами каждый день, утверждают,
что хороший инструмент можно найти как у отечественных компаний,
так и у зарубежных.
Сверла российского производства устойчивы к износу, прочны и долговечны, но, к сожалению, на рынке их с каждым годом всё меньше. Сейчас спросом пользуются изделия фирм «Интерскол» и
«Зубр». Под этими торговыми марками выпускаются не дорогие, но надёжные инструменты высокого качества. Также хорошо зарекомендовали себя сверла производителей «Практика» и «АТАКА».
Среди импортных профессионалы предпочитают режущие инструменты по металлу фирм «Ruko», «Bosch», «Haisser» и «Makita». Характеристики у них примерно одинаковые: могут
выдерживать экстремальные нагрузки, работать «на износ», при этом изнашивание происходит медленно. Хорошее соотношение цены и качества. Есть еще две фирмы – «Extreme 2» и «Dewalt». Их изделия
отличаются от прочих высокой скоростью сверления.
Цена инструмента зависит от страны производства, длины, диаметра, прочности и от того, для чего он предназначен.
Рейтинг лучших сверл для обработки металла |
---|
Bosch 2607017154 |
Атака Н802-6 |
Wurth Zebra Spiralbohrersatz HSS |
Энкор 25219 |
Metabo Bestell-Nr. 27 094 HSS—G |
AEG HSS-G 4932430416 |
Зубр МЕТ-Ш h29 Р6М5 |
DeWALT DT7926 Extreme2 HSS |
Hawera HSS—C SpiralBohrer GQ-32692 |
Irwin TurboMax 10503992 |
Какие материалы можно обрабатывать сверлами для металла
Сверлом данного типа можно обработать не только изделия из стали, бронзы, алюминия. Его можно использовать для других материалов, например, дерева, керамики, бетона, кирпича. Для работы с ними нужно учитывать толщину, длину и вид инструмента, а также мощность, с которой производится сверление.
По какому принципу стоит выбирать сверло
Выбирая сверло, ориентируйтесь на следующие показатели:
Вес – качественное сверло не должно быть лёгким; специалисты рекомендуют покупать режущие инструменты весом от 14 граммов. Если в магазине нет весов, ориентируйтесь на свои ощущения.
Прочность – чтобы сверлу поддалось изделия из металла, оно должно быть прочным; проверить прочность можно с помощью стеклянной бутылки. Нацарапайте что-то на стекле рабочей поверхностью инструмента – на бутылке должны остаться внушительные царапины и стеклянная крошка вокруг них.
Качество изготовления – мастера советуют брать свёрла, сделанные методом фрезеровки с последующим шлифованием.
Угол заточки – для металла лучше выбирать сверла, заточенные под углом 130-135 градусов.
Марка стали – приобретайте инструменты, которые подойдут к вашему оборудованию (дрели, сверлильному станку и т.д.).
Правила заточки
Угол заточки сверла – это то, насколько остро обточена рабочая поверхность и кромки. По технологии выполнения обтачивание может быть одноплоскостным и коническим.
По одноплоскостной технологии затачивают небольшие свёрла до 3 мм в диаметре. Для заточки такого режущего инструмента нужен специальный наждачный круг. Сверло под углом 30 градусов
подносят к кругу так, чтобы его режущая часть соприкасалась с наждачной поверхностью круга.
Более сложной считается коническая заточка. Этот способ применяют для свёрл диаметром более 3 мм. Инструмент нужно держать обеими руками одновременно за хвостовик и спиралевидную часть
и проворачивать в процессе обтачивания, придавая форму конуса.
Сверла затачивают под определённым углом. Угол заточки зависит от цели использования. К примеру, для работы с изделиями из
бронзы или высокопрочной стали угол заточки должен быть не меньше 120 градусов,
оптимальный вариант – 130-140. А для сверления мягких металлов достаточно будет оснастки с углом заточки 100.
Какие приспособления используют для заточки сверл
Подточить затупившийся режущий инструмент можно на специальном промышленном станке. Он может быть профессиональным и бытовым.
Первый используют для массовой заточки свёрл на предприятиях или в профессиональных фирмах. Вторым удобно пользоваться дома или
в гараже.
Сверло для металла можно заточить узкоспециализированным станком (только для одного вида оснастки) и универсальным, который используют
для работы с другими видами буравчиков. По типу работы инструменты для заточки могут быть электрическими и механическими. Аппарат
для заточки режущего инструмента можно сделать своими руками или приобрести в специальном магазине. Профессионалы предпочитают
использовать станки таких производителей, как «HAMMER» и «REZER», а также приспособления отечественных фирм – «Вихрь», «Калибр», «Кратон».
Чем отличаются сверла для обработки металла и дерева
У режущего инструмента для металла и дерева есть несколько отличий:
– в сверлах для металла нет центровой пики (острый угол или штырь, необходимый, чтобы инструмент не соскакивал во время работы).
– сверла для металлических поверхностей изготавливают из прочных сплавов, чтобы ими легко можно было высверливать отверстия в металле.
– инструменты для металла имеют чёрный или золотой (жёлтый) окрас. Для сверления изделий из дерева и ДСП прочности серых достаточно.
– у сверла для металла угол заточки не менее 100 градусов. А для дерева хватит 90 градусов и меньше.
Практические методы заточки спирального сверла
Государственные стандарты | ||
---|---|---|
ГОСТ 20698-75 | ГОСТ 19545-74 | ГОСТ 8034-76 |
ГОСТ 19546-74 | ГОСТ 20696-75 | ГОСТ 20697-75 |
ГОСТ 22736-77 | ГОСТ 22735-77 | ГОСТ 20695-75 |
ГОСТ 20694-75 | ГОСТ 19543-74 | ГОСТ 19544-74 |
ГОСТ 5756-81 | ГОСТ 12122-77 |
ГОСТ 19543-74
Группа Г23
МКС 25.100.30
ОКП 39 1231
Дата введения 1976-01-01
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 28.02.74 N 519
3. ВЗАМЕН МН 66-65
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 30.05.88 N 1501
6. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в октябре 1978 г., мае 1988 г. (ИУС 12-78, 8-88)
1. Настоящий стандарт распространяется на спиральные сверла с цилиндрическим хвостовиком диаметром от 1 до 12 мм точности В, предназначенные для сверления отверстий в легких сплавах.
(Измененная редакция, Изм. N 2).
2. Конструкция и размеры сверл должны соответствовать указанным на чертеже и в таблице.
________________
* Размер для справок.
** Сварка контактная стыковая оплавлением.
Размеры в мм | ||||||||||
Обозначение сверла | При- | Угол наклона винтовой канавки | ||||||||
2300-0801 | 1,00 | 34 | 12 |
| 0,5 | 0,35 | ||||
2300-0917 | 1,05 | |||||||||
2300-0802 | 1,10 | 36 | 14 | 0,95 | ||||||
2300-0803 | 1,15 | – | 1,00 | 0,6 | 0,40 | |||||
2300-0804 | 1,20 | 1,05 | ||||||||
2300-0805 | 1,25 | 38 | 16 | 1,10 | ||||||
2300-0806 | 1,30 | 1,15 | 34° | |||||||
2300-0807 | 1,35 | 1,20 | 0,7 | 0,45 | ||||||
2300-0808 | 1,40 | 1,25 | ||||||||
2300-0809 | 1,45 | 40 | 18 | 1,30 | ||||||
2300-0946 | 1,50 | 1,35 | ||||||||
2300-0918 | 1,55 | 1,40 | 0,50 | |||||||
2300-0811 | 1,60 | 43 | 20 | |||||||
2300-0919 | 1,65 | 1,45 | 0,8 | 0,30 | ||||||
2300-0812 | 1,70 | 1,50 | ||||||||
2300-0813 | 1,75 | 1,55 | ||||||||
2300-0814 | 1,80 | 46 | 22 | 1,60 | 0,55 | |||||
2300-0947 | 1,85 | 1,65 | 0,9 | |||||||
2300-0815 | 1,90 | 1,70 | ||||||||
2300-0921 | 1,95 | 1,75 | ||||||||
2300-0816 | 2,00 | 49 | 24 | 1,80 | 36° | |||||
2300-0817 | 2,05 | 1,85 | ||||||||
2300-0818 | 2,10 | 1,90 | ||||||||
2300-0819 | 2,15 | 1,95 | 1,0 | |||||||
2300-0948 | 2,20 | 2,00 | ||||||||
2300-0821 | 2,25 | 53 | 27 | 2,05 | ||||||
2300-0822 | 2,30 | – | 2,10 | 0,60 | ||||||
2300-0922 | 2,35 | 2,15 | ||||||||
2300-0823 | 2,40 | 2,20 | 1,1 | |||||||
2300-0923 | 2,45 |
| ||||||||
2300-0824 | 2,50 | |||||||||
2300-0924 | 2,55 | 57 | 30 | 2,30 | ||||||
2300-0825 | 2,60 | 2,35 | ||||||||
2300-0826 | 2,65 | 2,40 | 0,65 | |||||||
2300-0827 | 2,70 | 2,45 | 0,35 | |||||||
2300-0925 | 2,75 | 2,50 | 1,2 | |||||||
2300-0828 | 2,80 | 2,55 | ||||||||
2300-0926 | 2,85 | 61 | 33 | 2,60 | ||||||
2300-0829 | 2,90 | 2,65 | 0,70 | |||||||
2300-0927 | 2,95 | 2,70 | 1,3 | |||||||
2300-0934 | 3,00 | 2,75 | ||||||||
2300-0831 | 3,10 | 2,80 | 0,80 | |||||||
2300-0832 | (3,15) | 2,85 | 1,4 | |||||||
2300-0833 | 3,20 | 65 | 36 | 2,90 | ||||||
2300-0834 | 3,30 | 3,00 | 38° | |||||||
2300-0928 | (3,35) | 3,10 | 1,5 | |||||||
2300-0835 | 3,40 | 0,85 | ||||||||
2300-0836 | 3,50 | 70 | 39 | 3,20 | ||||||
2300-0837 | 3,60 | 3,30 | 1,6 | |||||||
2300-0838 | 3,70 | |||||||||
2300-0839 | 3,80 | 3,40 | 1,7 | 0,90 | ||||||
2300-0935 | 3,90 | 3,50 | 1,8 | |||||||
2300-0841 | 4,00 | 75 | 43 | 3,60 | ||||||
2300-0842 | 4,10 | 3,70 | ||||||||
2300-0843 | 4,20 |
| 1,9 | 0,95 | ||||||
2300-0929 | (4,25) | 40° | ||||||||
2300-0936 | 4,30 | 3,90 | ||||||||
2300-0844 | 4,40 | – | 4,00 | 2,0 | ||||||
2300-0845 | 4,50 | 80 | 47 | 4,10 | ||||||
2300-0931 | 4,60 | 4,20 | 2,1 | 1,00 | 0,40 | |||||
2300-0846 | 4,70 | 4,30 | ||||||||
2300-0847 | 4,80 | 4,35 | ||||||||
2300-0848 | 4,90 | 4,45 | 2,2 | |||||||
2300-0849 | 5,00 | 86 | 52 | 4,50 | ||||||
2300-0937 | 5,10 | 4,60 | ||||||||
2300-0851 | 5,20 | 4,70 | 2,3 | 1,05 | ||||||
2300-0852 | 5,30 | 4,80 | ||||||||
2300-0853 | 5,40 | 4,90 | ||||||||
2300-0854 | 5,50 | 5,00 | 2,4 | |||||||
2300-0932 | 5,60 | 93 | 57 | 5,10 | ||||||
2300-0855 | 5,70 | 5,20 | 2,5 | |||||||
2300-0856 | 5,80 | 5,30 | ||||||||
2300-0857 | 5,90 | 5,40 | 2,6 | |||||||
2300-0858 | 6,00 | 5,50 | ||||||||
2300-0859 | 6,10 | 5,60 | 2,7 | 1,10 | ||||||
2300-0945 | 6,20 | |||||||||
2300-0861 | 6,30 | 5,70 | 2,8 | 0,50 | ||||||
2300-0862 | 6,40 | 101 | 63 | 5,80 | ||||||
2300-0863 | 6,50 | 5,90 | 2,9 | |||||||
2300-0864 | 6,60 | 6,00 | ||||||||
2300-0865 | 6,70 | 6,10 | 3,0 | |||||||
2300-0866 | 6,80 |
Необходимость обрабатывать металлические изделия может возникнуть как у профессионалов, так и у мастера, который работает в домашних условиях. Для обработки нельзя обойтись без некоторых специальных инструментов. Очень важным из них является дрель, а также сверло по металлу.
Сейчас в магазинах можно купить уже собранные комплекты с различными размерами диаметров и длины. Можно купить одно сверло, которое будет подходить вам по всем геометрическим параметрам. Выбирать нужно так, чтобы не пришлось его менять или затачивать после каждого использования.
Конструктивные особенности и разновидности
Существуют разные виды свёрл по металлу, которые отличаются друг от друга функциональными возможностями и конструктивными особенностями.
Стержень сверла для работ по металлу специальным образом разрабатывают для того, чтобы решить определённые технологические задачи и учесть все характеристики материала.
Многие специалисты советуют правильно понимать конструктивные особенности такого инструмента. Очень важно, чтобы при помощи этих инструментов, предназначенных для работ по металлу, можно было выполнить сверление различных материалов:
- керамика;
- кирпич;
- различные виды полимерных материалов;
- бетон.
Свёрла для обработки металла имеют следующие элементы:
- Хвостовик, который предназначен для фиксирования инструмента в патроне.
- Режущая часть, которая выполняет основную функцию по сверлению металла.
- Рабочая поверхность, которая отвечает за удаление все металлической стружки из зоны обработки.
Разновидности:
- Спиральные.
- Конусные.
- Плоские.
- Корончатые.
Спиральные и конусные сверла
Спиральное сверло наиболее распространённое. Используется для получения правильных отверстий. Конструкция у него выглядит как цилиндрический стержень, сбоку которого имеются спиральные набивки.
Одна или несколько штук, которые охватывают всю часть инструмента. Именно эти элементы, которые выглядят как винтовые канавки, обеспечивает правильный вывод стружки из отверстия.
Диаметры самых распространённых спиральных инструментов могут доходить до восьмидесяти миллиметров. Они активно используются на производствах и в домашних условиях.
Очень маленькую область применения имеют левосторонние спиральные инструменты, но без них нельзя обойтись в случаях, когда из отверстия нужно высверлить болт со сломанной головкой или крепёж, который нельзя выкрутить другим способом. Отличить такое сверло от правостороннего очень просто. Необходимо посмотреть на спиральную канавку, в какую сторону она закручена.
Свёрла повышенной точности обычно выбирают домашние мастера, которым нужен отличный результат обработки. Этот инструмент можно узнать по маркировке A1. Такие свёрла позволяют делать отверстия с очень точным диаметром, выдержанным до долей миллиметра.
Конусные — это категория, которая относится к инструменту со ступенчатой и гладкой рабочей поверхностью. Используются они при выполнении отверстий в металлических изделиях с маленькой толщиной.
Они также обеспечивают лёгкую центровку отверстия на начальном этапе сверления. Но главное достоинство применения таких свёрл заключается в том, что с их помощью можно получить отверстия разных диаметров.
Плоские
- они имеют плоскую рабочую форму, также их можно назвать перьевыми;
- они нечувствительны к перекосу, нельзя повредить в процессе обработки;
- простота конструктивного исполнения;
- недорогие.
Но есть и недостатки:
- Нельзя сверлить отверстия большого размера.
- Отсутствует автоматический отвод стружки (геометрическое строение этого свёрла не предполагает этой функции).
Виды свёрл со специальной режущей кромкой
Корончатые.Это тип сверлильного инструмента выполнен в виде металлического стаканчика и на торцевой части его имеются режущие зубья, которые используют для создания в металле отверстия большого диаметра. Зубья в них изготовлены из твёрдого сплава или они имеют алмазное напыление.
Кобальтовые. Это инструмент, созданный на основе стали (быстрорежущий), легированный кобальтом. Кобальт придаёт ему высочайшую прочность, а также стойкость к деформации при механическом и термическом воздействии.
Благодаря этой характеристике инструмент кобальтового типа с успехом используют для сверления отверстий из высокопрочных сплавов и вязких металлов. Высокая стоимость этого изделия полностью оправдана своими характеристиками.
Твердосплавные. У него на режущей части фиксируется вся твердосплавная пластина. Основной стержень инструмента изготовлен из инструментальной стали.
Для изготовления таких пластин используется карбидный сплав, он очень твёрдый и износостойкий. При изготовлении таких пластин их затачивают. Он не подлежат вторичной заточке, применяются при сверлении металла большой толщины.
Как выбрать нужный инструмент
При выборе необходимого инструмента нужно знать, для каких целей вы его приобретаете, и учитывать характеристики металла, с которым вы собираетесь работать. Есть несколько параметров, на которые следует обратить своё внимание:
- рабочий диаметр;
- качество заточки;
- цвет поверхности;
- симметричность элементов;
- характеристики металла;
- функциональные возможности;
- рекомендации производителям;
- репутация производителя.
Разновидности размеров
Диаметры свёрл по металлу, которые сейчас выпускают производители, имеют разнообразные размеры. Существует нормативный документ (ГОСТ), который предусматривает разделение инструмента на различные типы в соответствии с размерами:
- Короткая серия — их длина 21−131 мм, диаметр от 0,4−20 мм.
- Удлинённая серия — от 19−205 мм по диаметру такой же, как у короткой серии.
- Длинная серия — от 55−255, диаметр от 1−21 мм.
ГОСТ 22735-77
Группа Г23
МКС 25.100.30
Дата введения 1979-01-01
ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 14 октября 1977 г. N 2442
Ограничение срока действия снято Постановлением Госстандарта СССР от 22.07.82 N 2774
ВЗАМЕН ГОСТ 6647-64 в части типа I; МН 316-65; MH 317-65 в части типа Б
ИЗДАНИЕ с Изменением N 1, утвержденным в июле 1982 г. (ИУС 11-82).
1. Настоящий стандарт распространяется на спиральные сверла с цилиндрическим хвостовиком, оснащенные пластинами из твердого сплава диаметром от 5 до 16 мм.
(Измененная редакция, Изм. N 1).
2. Основные размеры сверл должны соответствовать указанным на чертеже и в таблице.
Чертеж. Основные размеры сверл
мм | ||||||||||||||||||||
Сверла повышенной точности класса А | Сверла нормальной точности классов В1 и В | |||||||||||||||||||
Исполнение 1 | Исполнение 2 | Исполнение 1 | Исполнение 2 | |||||||||||||||||
Укороченные | Нормальные | Укороченные | Нормальные | Укороченные | Нормальные | Укороченные | Нормальные | |||||||||||||
Обозна- | При- | Обозна- | При- | Обозна- | При- | Обозна- | При- | Обозна- | При- | Обозна- | При- | Обозна- | При- | Обозна- | При- | уко- | нор- | уко- | нор- | |
2300-8261 | 2300-8262 | 2300-8263 | 2300-8264 | 2300-1201 | 2300-8265 | 2300-2001 | 2300-8266 | 5,00 | ||||||||||||
2300-8267 | 2300-8268 | 2300-8269 | 2300-8271 | 2300-1202 | 2300-8272 | 2300-2002 | 2300-8273 | 5,10 | 70 | 86 | 36 | 52 | ||||||||
2300-8274 | 2300-8275 | 2300-8276 | 2300-8277 | 2300-1203 | 2300-8278 | 2300-2003 | 2300-8279 | 5,20 | ||||||||||||
2300-8281 | 2300-8282 | 2300-8283 | 2300-8284 | 2300-1247 | 2300-8285 | 2300-2004 | 2300-8286 | 5,30 | ||||||||||||
2300-8287 | 2300-8288 | 2300-8289 | 2300-8291 | 2300-1248 | 2300-8292 | 2300-2005 | 2300-8293 | 5,40 | ||||||||||||
2300-8294 | 2300-8295 | 2300-8296 | 2300-8297 | 2300-1204 | 2300-8298 | 2300-2006 | 2300-8299 | 5,50 | ||||||||||||
2300-8301 | 2300-8302 | 2300-8303 | 2300-8304 | 2300-1205 | 2300-8305 | 2300-2007 | 2300-8306 | 5,60 | ||||||||||||
2300-8307 | 2300-8308 | 2300-8309 | 2300-8311 | 2300-1206 | 2300-8312 | 2300-2008 | 2300-8313 | 5,70 | 75 | 93 | 40 | 57 | ||||||||
2300-8314 | 2300-8315 | 2300-8316 | 2300-8317 | 2300-1207 | 2300-8318 | 2300-2009 | 2300-8319 | 5,80 | ||||||||||||
2300-8321 | 2300-8322 | 2300-8323 | 2300-8324 | 2300-1249 | 2300-8325 | 2300-2010 | 2300-8326 | 5,90 | ||||||||||||
2300-8327 | 2300-8328 | 2300-8329 | 2300-8331 | 2300-1208 | 2300-8332 | 2300-2011 | 2300-8333 | 6,00 | ||||||||||||
2300-8334 | 2300-8335 | 2300-8336 | 2300-8337 | 2300-1209 | 2300-8338 | 2300-2012 | 2300-8339 | 6,10 | ||||||||||||
2300-8341 | 2300-8342 | 2300-8343 | 2300-8344 | 2300-1210 | 2300-8345 | 2300-2013 | 2300-8346 | 6,20 | ||||||||||||
2300-8347 | 2300-8348 | 2300-8349 | 2300-8351 | 2300-1211 | 2300-8352 | 2300-2014 | 2300-8353 | 6,30 | ||||||||||||
2300-8354 | 2300-8355 | 2300-8356 | 2300-8357 | 2300-1250 | 2300-8358 | 2300-2015 | 2300-8359 | 6,40 | 80 | 101 | 42 | 63 | ||||||||
2300-8361 | 2300-8362 | 2300-8363 | 2300-8364 | 2300-1212 | 2300-8365 | 2300-2016 | 2300-8366 | 6,50 | ||||||||||||
2300-8367 | 2300-8368 | 2300-8369 | 2300-8371 | 2300-1251 | 2300-8372 | 2300-2017 | 2300-8373 | 6,60 | ||||||||||||
2300-8374 | 2300-8375 | 2300-8376 | 2300-8377 | 2300-1213 | 2300-8378 | 2300-2018 | 2300-8379 | 6,70 | ||||||||||||
2300-8381 | 2300-8382 | 2300-8383 | 2300-8384 | 2300-1252 | 2300-8385 | 2300-2019 | 2300-8386 | 6,80 | ||||||||||||
2300-8387 | 2300-8388 | 2300-8389 | 2300-8391 | 2300-1253 | 2300-8392 | 2300-2020 | 2300-8393 | 6,90 | ||||||||||||
2300-8394 | 2300-8395 | 2300-8396 | 2300-8397 | 2300-1214 | 2300-8398 | 2300-2021 | 2300-8399 | 7,00 | 85 | 109 | 45 | 69 | ||||||||
2300-8401 | 2300-8402 | 2300-8403 | 2300-8404 | 2300-1215 | 2300-8405 | 2300-2022 | 2300-8406 | 7,10 | ||||||||||||
2300-8407 | 2300-8408 | 2300-8409 | 2300-8411 | 2300-1216 | 2300-8412 | 2300-2023 | 2300-8413 | 7,20 | ||||||||||||
2300-8414 | 2300-8415 | 2300-8416 | 2300-8417 | 2300-1217 | 2300-8418 | 2300-2024 | 2300-8419 | 7,30 | ||||||||||||
2300-8421 | 2300-8422 | 2300-8423 | 2300-8424 | 2300-8992 | 2300-8425 | 2300-8993 | 2300-8426 | 7,40 | ||||||||||||
2300-8427 | 2300-8428 | 2300-8429 | 2300-8431 | 2300-1218 | 2300-8432 | 2300-2025 | 2300-8433 | 7,50 | ||||||||||||
2300-8434 | 2300-8435 | 2300-8436 | 2300-8437 | 2300-1219 | 2300-8438 | 2300-2026 | 2300-8439 | 7,60 | ||||||||||||
2300-8441 | 2300-8442 | 2300-8443 | 2300-8444 | 2300-1220 | 2300-8445 | 2300-2027 | 2300-8446 | 7,70 | ||||||||||||
2300-8447 | 2300-8448 | 2300-8449 | 2300-8451 | 2300-1221 | 2300-8452 | 2300-2028 | 2300-8453 | 7,80 | ||||||||||||
2300-8454 | 2300-8455 | 2300-8456 | 2300-8457 | 2300-1254 | 2300-8458 | 2300-2029 | 2300-8459 | 7,90 | ||||||||||||
2300-8461 | 2300-8462 | 2300-8463 | 2300-8464 | 2300-1222 | 2300-8465 | 2300-2030 | 2300-8466 | 8,00 | 95 | 117 | 52 | 75 | ||||||||
2300-8467 | 2300-8468 | 2300-8469 | 2300-8471 | 2300-1223 | 2300-8472 | 2300-2031 | 2300-8473 | 8,10 | ||||||||||||
2300-8474 | 2300-8475 | 2300-8476 | 2300-8477 | 2300-1224 | 2300-8478 | 2300-2032 | 2300-8479 | 8,20 | ||||||||||||
2300-8481 | 2300-8482 | 2300-8483 | 2300-8484 | 2300-1225 | 2300-8485 | 2300-2033 | 2300-8486 | 8,30 | ||||||||||||
2300-8487 | 2300-8488 | 2300-8489 | 2300-8491 | 2300-1226 | 2300-8492 | 2300-2034 | 2300-8493 | 8,40 | ||||||||||||
2300-8494 | 2300-8495 | 2300-8496 | 2300-8497 | 2300-1227 | 2300-8498 | 2300-2035 | 2300-8499 | 8,50 | ||||||||||||
2300-8501 | 2300-8502 | 2300-8503 | 2300-8504 | 2300-1255 | 2300-8505 | 2300-2036 | 2300-8506 | 8,60 | ||||||||||||
2300-8507 | 2300-8508 | 2300-8509 | 2300-8511 | 2300-1228 | 2300-8512 | 2300-2037 | 2300-8513 | 8,70 | ||||||||||||
2300-8514 | 2300-8515 | 2300-8516 | 2300-8517 | 2300-1256 | 2300-8518 | 2300-2038 | 2300-8519 | 8,80 | ||||||||||||
2300-8521 | 2300-8522 | 2300-8523 | 2300-8524 | 2300-1229 | 2300-8525 | 2300-2039 | 2300-8526 | 8,90 | ||||||||||||
2300-8527 | 2300-8528 | 2300-8529 | 2300-8531 | 2300-1230 | 2300-8532 | 2300-2040 | 2300-8533 | 9,00 | ||||||||||||
2300-8534 | 2300-8535 | 2300-8536 | 2300-8537 | 2300-1257 | 2300-8538 | 2300-2041 | 2300-8539 | 9,10 | 100 | 125 | 55 | 81 | ||||||||
2300-8541 |
Сверла с ЧПУ диаметром 77 мм – 89 мм Держатель сверла для лопатки Глубина резания 171,5 мм Высокоточный держатель сверл T-A для сверления металла
Вставки для лопаточных сверл
Диаметр 9,5 мм – 12,5 мм лопастные сверлильные вставки , нажмите здесь!
Диаметр 13 мм – 17,5 мм лопастные сверлильные вставки , нажмите здесь!
Диаметр 18мм -24мм лопастные сверлильные вставки , нажмите здесь here
Диаметр сверлильного инструмента 25–35 м, нажмите здесь here
Диаметр бурильной лопаты диаметром 36 мм – 47 м, пожалуйста, нажмите здесь 000
Диаметр бурильной лопаты диаметром 48 мм – 65 м, пожалуйста, нажмите здесь 000
Диаметр 66мм – 76мм, пожалуйста, нажмите здесь!
Диаметр 77 мм – 89 мм лопаточная дрель, пожалуйста, нажмите здесь!
Диаметр 90 мм – 100 мм лопаточная дрель, пожалуйста, нажмите здесь!
Держатель сверла для лопаты
Диаметр 9.Сверло с ЧПУ, 5мм – 11мм, пожалуйста, нажмите здесь!
Диаметр 11,5 мм – 12,5 мм Лопата с ЧПУ, пожалуйста, нажмите здесь!
Диаметр 13мм – 15мм Лопата с ЧПУ, пожалуйста, нажмите здесь!
Диаметр 15,5 – 17,5 мм Лопата с ЧПУ, пожалуйста, нажмите здесь!
Диаметр 18 мм – 24 мм с ЧПУ для лопаты, пожалуйста, нажмите здесь!
Диаметр 25 мм – 35 мм ЧПУ-лопата сверло , нажмите здесь!
Диаметр 36мм – 47мм Лопата с ЧПУ, пожалуйста, нажмите здесь!
Диаметр 48мм – 55мм Лопата с ЧПУ, пожалуйста, нажмите здесь!
Диаметр 56 мм – 65 мм Сверло с ЧПУ, пожалуйста, нажмите здесь!
Диаметр 65 – 76 мм Лопата с ЧПУ, пожалуйста, нажмите здесь!
Диаметр: 77мм – 89мм. Лопата с ЧПУ, пожалуйста, нажмите здесь!
Диаметр 90мм – 101мм Лопата с ЧПУ, пожалуйста, нажмите здесь!
Диаметр 102мм – 114мм Лопата с ЧПУ, пожалуйста, нажмите здесь!
,
1. Сделано из специальной высокопрочной стали.
2. Хорошая сейсмичность.
3. Он может через воду в середине, чтобы охладить сталь.
4. Это быстрый тип сверла и СОЖ.
5. Подходит, пожалуйста, вставьте
\
Разместить заказы онлайн.Получите полную защиту.
Мы Золотой поставщик с торговой гарантией Alibaba в размере 296 000 долларов США.
Trade Assurance-Supplier: Trade Assurance значительно упростит фильтрацию золотых поставщиков, способных доставить товар в соответствии с договоренностью во времени, качестве и обслуживании.
Покупатели Trade Assurance: Alibaba поможет предоставить покупателям 100% -ое возмещение оплаты, если поставщик Trade Assurance не отгрузит продукцию вовремя или не будет соответствовать стандартам, указанным в контракте. Это дополнительный уровень безопасности для зарубежных транзакций покупателей без дополнительных затрат.Хорошо взять эту дополнительную страховку на случай, если что-то пошло не так.
,
Пакет, включающий
1 шт. Сверло с гаечным ключом
Вставка следует заказать отдельно Pls нажмите здесь
Доставка и обработка:
Когда вы размещаете заказ, пожалуйста, выберите способ доставки и оплатите заказ, включая стоимость доставки.Мы отправим товар в течение 7 дней после оплаты.
Мы не гарантируем время доставки для всех международных перевозок из-за различий в времени таможенного оформления в отдельных странах, которые могут повлиять на скорость проверки вашего продукта. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги при ввозе в вашу страну. Эти дополнительные сборы могут быть получены в момент доставки. Мы не вернем стоимость доставки за отказ от отправки.
Стоимость доставки не включает налоги на импорт, и покупатели несут ответственность за таможенные пошлины.
Оплата
Перед оформлением заказа, пожалуйста, подтвердите детали с нами, если у вас есть запросы с деталями. Пожалуйста, заполните платежи в течение 3
дней. Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор Escrow.
Возвращает
Все товары были проверены и упакованы в хорошем состоянии перед отправкой.
В случае, если товар неисправен, пожалуйста, сообщите нам в течение 7 дней с момента получения, мы заменим новый. Возврат не предлагается.
Покупатели должны оплатить стоимость возврата, а мы оплатим стоимость повторной отправки.
Обратная связь
Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы
сделаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.
Разместить заказы онлайн. Получите полную защиту.
Мы Золотой поставщик с торговой гарантией Alibaba в размере 192 000 долларов США.
Trade Assurance-Supplier: Trade Assurance значительно упростит фильтрацию золотых поставщиков, способных доставить товар в соответствии с договоренностью во времени, качестве и обслуживании.
Покупатели Trade Assurance: Alibaba поможет предоставить покупателям 100% возврат средств в случае, если поставщик Trade Assurance не отгрузит продукцию вовремя или не будет соответствовать стандартам, указанным в контракте.Это дополнительный уровень безопасности для зарубежных транзакций покупателей без дополнительных затрат. Хорошо взять эту дополнительную страховку на случай, если что-то пошло не так.
,СверлоСменное сверло U диаметром 2 X для сменных пластин для сверления металла
Описание продукта
Преимущество сверла U диаметра 2:
1. Сверло U диаметром 2 X изготовлено из 100% первичного материала.
2. Произведено с современным оборудованием и процессом.
3.Все U-образные сверла диаметром 2 X проходят сквозную и окончательную проверку.
4. Сверло U диаметром 2 x имеет длительный срок службы инструмента и превосходный режущий эффект.
5.Высокая эффективность и износостойкость сверла диаметром 2 х.
6. U-образная дрель диаметром 2 x имеет стабильную и непрерывную производительность.
Характеристики 2-х диаметров U-сверла:
1. Глубина сверления: 2D, 3D, 4D, 5D
2. Подходящая вставка: SPMG SPMT WCMT WCMX
3. Тип резания: Высокоскоростное бурение
4.Цвет: Серебристый Сталь Цвет
5. Покрытие: никель
Фотографии 2-х диаметров U-сверла:
Продукты:
Основные бренды:
ZCCCT, Mitsubishi, Taegutec, Korloy, Hitachi, Tungaloy,
Kyocera, Dijet, Sandvik, Iscarme, , , Walitomo, Vargus, , Seco, Kennametal, Lamina и так далее. Информация о компании Tianqiao Omeya CNC Tool Shop специализируется на импорте и экспорте режущих инструментов и измерительных инструментов с ЧПУ, которые известны как у себя дома, так и за рубежом. Мы предоставляем различные виды или виды товаров для клиентов, включая токарные вставки , концевые фрезы, держатели инструментов, микрометры, штангенциркули и т. д. Работая в качестве опытного дистрибьютора всемирно известных брендов, мы стремимся обеспечить высококачественное и недорогое производство товаров для клиентов по всему миру и установить долгосрочные и хорошие отношения сотрудничества с вами. , • Высокая репутация – вкладыши имеют высокую репутацию на международных рынках. Гарантия высокого качества и хорошей производительности. • Разумная цена— мы предлагаем разумную и выгодную цену для клиентов в соответствии с точным количеством, поэтому, если у вас есть желание сделать оптовый заказ или установить долгосрочные деловые отношения с нами, мы предложим вам больше скидок. • Короткие сроки поставки— мы храним запас быстро движущихся товаров, чтобы срочные заказы можно было быстро получить со склада. • Полное разнообразие – мы поставляем различные виды инструментов с ЧПУ. Упаковка и доставка Контакт
