Изготовление сварочного стола из профильной трубы своими руками

Если сварка осуществляется «на коленке», о качестве швов лучше не вспоминать. Чтобы они были прочными и аккуратными нужен сварочный стол. На нём работать комфортнее, так как детали при необходимости закрепляются струбцинами или держателями. Для гаража, где мало места подойдёт складной вариант.

Сварочный стол

Требования к сварочному столу

Перед проектированием и изготовлением, полезно узнать какие требования к столу предъявляются. К ним относятся:

  • обязательная установка над рабочим местом принудительной вытяжки для отвода газов;
  • вентилятор устанавливается слева на высоте 1,3 — 1,5м;
  • для очистки электродов на стол сварщика устанавливается кант из медной полосы;
  • установка полок и ящиков для электродов и инструмента;
  • крепление для подключения заземления;
  • запрещается применение в конструкции горючих материалов и выделяющих при нагреве вредные вещества;
  • обязательное освещение рабочей зоны светильником на 36 В.

Разновидности столов для сварки

В зависимости от сложности и частоты выполняемых работ выбирается конструкция стола для сварки. При периодическом выполнении несложных операций выбирается простой вариант. Для ремонта и изготовления сложных конструкций потребуется сборочно-монтажный полупрофессиональный вариант.

Простой стол для сварочных работ

Такие конструкции прочны, легко изготавливаются, удобны для работы. Основой конструкции служит жёсткая рама, к которой приварены 4 стойки из профильной трубы или уголка. Внизу, на расстоянии 20 см от пола, они скреплены поперечинами. Сверху установлена столешница с пазами для струбцин. К раме со столешницей приваривается кронштейн для сварочного кабеля, а под ней не лишним будет поддон для сбора мусора. Сбоку можно поместить тумбу с полками для складывания крупногабаритной оснастки. Рядом с ней устанавливается подставка для ёмкости с водой.

Простые сварочные столы легко изготавливаются и удобны для работы

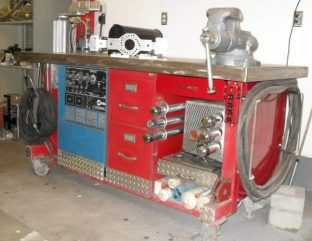

Полупрофессиональный стол сварщика

Это более сложная конструкция, укомплектованная дополнительным оборудованием. По удобству работы она не отличается от простого типа, но с установленными металлообрабатывающими головками для сверления, фрезерования, шлифования и других операций. Возможна установка встроенных вентиляционных систем и воздуховодов. Опорные стойки полупрофессиональных столов крепятся к полу с помощью анкерных болтов или заделываются в бетон. Наличие вращающейся столешницы позволяет сваривать сложные конструкции с одного места. Для установки инвертора предусмотрена поворотная площадка. В комплект также входят съёмные тисы и струбцины разного размера.

По удобству работы полупрофессиональный стол не отличается от простого, но укомплектован дополнительным оборудованием

Какой сварочный стол выбрать

Выбор зависит от имеющегося места и решаемых задач. В тесном гараже эпизодические сварочные работы можно выполнять за откидным верстаком для сварочных работ. Если место позволяет удобней будет стационарный или мобильный стол простого типа. Любителям комфорта рекомендуется приобрести или изготовить самостоятельно поворотный стол в форме круга, установленный на жёстко закреплённой опоре. Для производства сложного ремонта, чтобы всё было под рукой, лучше выбрать рабочий стол с установленными на нём станками. Заводские модели комплектуются различными дополнительными устройствами, поэтому чтобы не переплачивать подумайте, насколько они для вас важны.

Как выбрать удобную и надёжную конструкцию подскажут рекомендации специалистов:

  • рабочая зона должна быть огорожена защитным экраном из огнестойкого материала;
  • для обеспечения надёжной жёсткости конструкции её вес должен быть не менее 180 — 200 кг;
  • освещение не должно создавать бликов, поэтому применение энергосберегающих ламп исключено, так как их свет не поглощается стеклом маски;
  • поворотная платформа приветствуется;
  • если нет встроенной вентиляции, должен использоваться передвижной вентилятор с магнитными присосками на всасывающем рукаве.

Изготовление сварочного стола своими руками

Сборка сварочного столика своими руками не только экономит семейный бюджет, но и позволяет сделать его под конкретные условия эксплуатации.

Изготовление стола для сварки своими руками позволяет сделать его под свои потребности

Необходимые инструменты и приспособления

Чтобы самостоятельно сделать сварочный столик необходимо запастись:

  • пассатижами;
  • рулеткой;
  • мелом;
  • линейкой;
  • молотком;
  • угольником;
  • кусачками;
  • тремя С-образными струбцинами;
  • болгаркой или, в крайнем случае, ножовкой по металлу;
  • сварочным аппаратом с электродами;
  • метчиками с воротком для нарезания резьбы;
  • фрезерным или токарным станком, на котором будут сниматься фаски.

Определяемся с размерами стола

Пользоваться промышленными чертежами сварочного стола не стоит. Их воплощение в жизнь в домашних условиях затруднительно из-за невозможности применения заводских технологий. Но взять за основу можно, чтобы составить свой проект. В нём указываются общие габариты и размеры всех деталей.

Чтобы стол был удобен для работы, должны выполняться эргономические требования:

  • максимальные размеры рабочей зоны не свыше 1×0,8 м;
  • высота столешницы должна быть не ниже 0,7 м, но не выше 0,85 м;
  • общая высота с учётом защитного ограждения не больше 1,4 — 1,5 м.

За основу берем готовый чертеж и дорабатываем по своим потребностям

Заготовка и раскрой

Изготовить самодельный сварочный стол можно из подручных материалов: уголков, профильных труб, листового железа. Сначала болгаркой отрезаются:

  • 4 уголка 25 ×25 мм, длиной 0,46 м с концами, обрезанными под углом 45⁰, боковые стороны каркасов полок;
  • 2 железных листа толщиной 3 мм размером 44,5×75 см для полок;
  • 4 отрезка профильной трубы 30×230×21,5 мм длиною 76 см на ножки;
  • 4 уголка 25×225 длиной 0,76 м со срезанными под углом 45⁰ концами, продольные стороны каркасов полок;
  • 2 отрезка профиля 60×240 ×25 длиной 1 м и 2 размером 0,72 м для каркаса столешницы;
  • 8 профилей 40×230×21,5 длиной 0,72 м на столешницу;
  • 2 колёсные опоры со стопорами и 2 без них;
  • 4 уголка 30×30 для пояса жёсткости.

Изготовление столешницы

Её каркас сваривается из профильной трубы 60×240. Сама столешница для сварочного стола собирается из профиля 40×230. Отрезки привариваются таким образом, чтобы расстояния между ними были равны. В итоге получается поверхность стола с зазорами, которые используются для установки струбцин и держателей. При необходимости периодического удлинения столешницы к её бокам крепятся откидные панели.

Получается поверхность стола с зазорами, которые используются для установки струбцин и держателей

Изготовление ножек для стола

Ножки привариваются в углах каркаса столешницы. Предварительно их прихватывают в нескольких точках и проверяют с помощью угольника и линейки углы. По отношению к раме они должны быть 90⁰. При несоблюдении перпендикулярности конструкция будет неустойчива. Поэтому перекосы устраняются и накладываются сплошные швы. Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость.

Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость

Пояс жесткости сварочного стола

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости. Его изготавливают из уголка 30×30, отрезки которого привариваются к ножкам на расстоянии 20 — 30 см от пола. Связка опор производится по кругу, усилительные элементы устанавливаются так, чтобы острый угол был снаружи.

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости

Защитный экран

Он не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов. Раму для защитного экрана делают из лёгких уголков, а его из тонкого стального листа. Желательно такое ограждение рабочей зоны делать с боковыми стенками. К каркасу привариваются штифты, которые при установке входят в отверстия, просверленные в столешнице. При необходимости размещения крупногабаритных деталей экран снимается.

Защитный экран не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов

Колеса и ручка для перемещения

Колёсики потребуются для мобильного стола, если планируется часто его перемещать. Если их ставить на все 4 ножки, пара должна быть со стопорами, чтобы надёжно фиксировать положение стола на месте. При использовании колёсиков от магазинных тележек их устанавливают на две боковые опоры. Фиксация осуществляется другой парой ножек, с приваренными к ним прямоугольными металлическими пластинками. Чтобы переместить такой стол, придётся край, где нет колёсиков, приподымать.

Колёсики потребуются для мобильного стола, если планируется часто его перемещать

Для удобства передвижения к каркасу столешницы приваривают одну или 2 ручки. Их изготавливают из прутка диаметром 10 — 12 мм в виде буквы П. Чтобы ручки не мешали их приваривают снизу.

Полка для инструментов

Её можно изготовить из металлических листов, закреплённых на уголках пояса жёсткости. Не возбраняется использование ДСП, OSB, многослойной фанеры. Однако тогда под столешницей необходимо приварить наклонный металлический лоток с бортиками. На нём будет собираться окалина и мусор, падающий через зазоры стола. Дополнительные полки свариваются из уголков 25 ×25 и 25×225. Некоторые умельцы делают встроенные тумбы с полками и выдвижными ящиками.

При изготовлении полки не возбраняется использование ДСП, OSB, многослойной фанеры

Покраска стола

Изготовление своими руками сварочного стола завершается его покраской. Перед нанесением покрытия необходимо зачистить сварочные швы и обработать их антикоррозийным составом. Если покраска планируется с помощью краскопульта или баллончиков колёсики нужно обернуть полиэтиленом, иначе они заклинятся. Краска, естественно, должна быть по металлу. Для отделки сварочного стола подойдут жаростойкие эмали, которыми красят радиаторы отопления. Неплохо зарекомендовал себя железный сурик. Если его после нанесения отжечь горелкой до обугливания образуется термостойкое прочное покрытие.

Перед нанесением покрытия необходимо зачистить сварочные швы и обработать их антикоррозийным составом

Полезные советы при работе за сварочным столом

Специальность сварщика относится к категории вредных профессий, так как он повергается:

  • воздействию высокой температуры;
  • опасности от разлёта брызг расплавленного металла;
  • высокоинтенсивному ультрафиолетовому облучению;
  • возможности поражения электротоком;
  • риску пострадать от падения деталей.

Чтобы исключить последствия от воздействия перечисленных негативных факторов нужно выполнять правила, разработанные специалистами:

  • помещение для работы должно быть оборудовано эффективной приточно-вытяжной вентиляцией;
  • приступая к работе необходимо убедиться в отсутствии повреждений оборудования и изоляции, проверить насколько надёжны контактные соединения;
  • в процессе выполнения работы пользоваться сварочной маской, респиратором, защитными перчатками с крагами, одеждой и обувью из огнеупорного материала;
  • недопустимо загромождать стол для сварочных работ и подходы к нему посторонними предметами;
  • запрещена работа с неприспособленных опор;
  • детали, предназначенные для сварки, должны крепиться специальными приспособлениями;
  • при работе в помещениях, где хранятся горюче-смазочные и легковоспламеняющиеся материалы расстояние до них от рабочей зоны должно быть не менее 5 м.

Чтобы условия работы были комфортными и безопасными, стол сварочный монтажный нужно оснастить вспомогательными устройствами. Для обеспечения точности сварки применяются струбцины, которыми детали фиксируются. Зажимами заготовки крепятся под углом между собой. Если мелкие детали невозможно закрепить механически, то для их фиксации пользуются магнитным основанием. Но при применении необходимо учитывать его вес и массу свариваемых деталей.

Видео изготовления сварочного стола

svarkaprosto.ru

Как сделать стол сварщика своими руками: инструкция и чертежи

Во время сварки небольших по размеру деталей возникают проблемы с их фиксацией. Впоследствии они скажутся на качестве шва, надежности соединения. Для решения делают специальные столы, конструкция которых рассчитана для повышения удобства работы сварщика. Важно правильно выбрать чертеж и составить схему сборки.

Чертежи стола

Проблема самостоятельного изготовления стола для сварочных работ заключается в минимальной информации о подобных конструкциях. Заводские модели не могут служить базой для составления чертежа, так как сложны, многие функции неприменимы в условиях домашней мастерской. Альтернатива – взять за основу простейший чертеж и улучшить его.

Рекомендованные изменения:

  • не устанавливать колесики, так как они скажутся на устойчивости;
  • на рабочей сварочной поверхности сделать своими руками продольные прорези (30 мм) для фиксации струбцин;
  • под ними установить наклонную пластину для защиты инструмента от искр и окалины;
  • монтаж подъемных боковин для увеличения рабочей поверхности стола.

В итоге должно получиться подобное приспособление для сварочных работ:

Рекомендованная высота – 90 см, ширина и длина рабочей поверхности – 50 и 55 см. Размер выносных боковин — 80*50 см.

Материалы и комплектующие

Для изготовления можно применять любой подручный металлопрокат – уголки, трубы профильного сечения, листовой материал. Важно, чтобы стол сварщика был устойчив, выдерживал не только вес заготовки, но и возможное возрастание давления на поверхность во время работы.

Советы по выбору материалов:

  • Опорные стойки (ножки). Делаются из профильной трубы или уголка, первый вариант предпочтительнее, так как повышается механическая прочность. Толщина — от 1,5 мм и более;
  • Рабочая сварочная поверхность. Стальная пластина с прорезями для струбцин, толщина — от 2 мм. Края скругленные, чтобы сделать ровную поверхность.
  • Дополнительные конструкции для увеличения рабочей площади стола из труб квадратного или круглого сечения.
  • Защитный экран делается из листового железа, желательно – с бортами.
  • Нижняя полка – из ДВП или ДСП. Для лучшей защиты можно положить тонкий стальной лист.
  • Ребра жесткости – уголки или трубы.

Дополнительно потребуется грунтовка и краска. Рабочий стол лучше обработать методом порошковой покраски – так увеличится срок его службы.

Порядок сборки

Для выполнения работ потребуется сварочный аппарат, электроды, «болгарка» с дисками по металлу, измерительный инструмент, болты для крепления. Предварительно составляется чертеж конструкции, вычисляются размеры заготовок. В последнем случае нужно учитывать толщину сварочного шва.

Инструкция по сборке:

  1. Формирование заготовок, проверка их размеров по чертежу.
  2. Сборка каркаса, сварка опорных стоек, крепление ребер жесткости.
  3. По габаритам готового каркаса изготавливают рабочую столешницу. После замеров ее не крепят.
  4. Монтаж защитного экрана. Угол наклона – до 45°, дополнительно делают желоб для ссыпания отходов сварки.
  5. Установка основной рабочей поверхности.
  6. Изготовление боковин, они крепятся к конструкции на шарнирах. Подвижные упоры из труб небольшого диаметра.
  7. Грунтовка и покраска.
  8. Установка листа ДВП или ДСП.

Дополнительно на стол сварщика можно установить крючки, ящики или коробки для хранения и фиксации инструмента. Выбор зависит от требований к функциональности и удобству эксплуатации.

Что еще необходимо для комплектации

Для создания максимально комфортных условий работы потребуется купить дополнительные инструменты для сварщика. Их функция – надежная фиксация заготовки, возможность оперативного изменения положения. Требования – устойчивость к перепаду температур, механическая прочность.

Набор дополнительных инструментов:

  • Струбцины. Необходимы для фиксации заготовки на поверхности для точной сварки;
  • Зажимы. Выполняют туже функцию, но более специализированно – установка нужно угла меду свариваемыми деталями, сложное соединение.
  • Магнитное основание. Рекомендовано для обработки небольших по размеру деталей, фиксация которых механическим способом затруднена.

В последнем случае нужно учитывать массу вспомогательного магнитного инструмента и максимально допустимый вес детали.

В видеоматериале представлен подробный обзор оптимальной модели стола для сварщика:

ismith.ru

Как сделать сварочный стол для домашней сварки своими руками

Для домашней мастерской, если в ней часто производятся сварочные работы, просто необходима небольшая сварочная подмость, благодаря которой можно будет организовать комфортное рабочее место и при этом сэкономить некоторое пространство.

Стол, выполненный из металла, кроме удобства при сварных работах еще будет исполнять и роль заземляющего контура, кроме этого, на его нижних полках можно будет расположить сварочный аппарат, электроды и другие вспомогательные инструменты.

Требование к сварочному столу

Любой столик, предназначенный для сварочных работ, кроме удобства должен обладать еще и полной безопасностью для сварщика, так как при работе используется ток высокой силы с довольно большим напряжением. Для этого его конструкция должна отвечать следующим требованиям:

  1. Над столом обязательно должна быть оборудована принудительная вытяжка для отвода сварных газов и пыли из зоны проведения сварных работ на улицу.
  2. Вытяжной вентилятор рекомендуется устанавливать улиточный, на небольшой высоте от пола.
  3. По возможности окантовку столешницы желательно сделать из медной полосы. На ней очень удобно сбивать обмазку для электрода при зажигании дуги.
  4. Обязательно установить местную подсветку зоны работы. Напряжение для подсветки рекомендуется использовать напряжением 36 V, для этого специально используется понижающий трансформатор.
  5. Под столешницей должны быть полки или специальные кассеты для хранения электродов и различных вспомогательных инструментов (металлическая щетка, зубило, молотки и т. п.).
  6. Должно быть закрытое отделение для хранения оборудования, которое используется в редких случаях.

И самое основное требование — в его конструкции не должны использоваться, а также храниться огнеопасные и выделяющие при нагреве ядовитые вещества материалы.

Конструкция стола для сварки

Существует два вида столов для производства сварных работ для домашних мастерских — это обычные, самые простые столы для периодической сварки средней сложности и полупрофессиональные сборочно-сварочные столы, на которых выполняются более сложные задачи.

По удобству использования к столу предъявляются следующие требования:

  • Высота стола должна быть не ниже или выше пределов в 700 — 850 мм.
  • Минимально рекомендованные габариты рабочей поверхности должны составлять 800×1000 мм.
  • Высота стола с защитным экраном от сварочных лучей должна быть не ниже 1400 мм.

Простой стол для сварочных работ

Отличается прочностью, простотой сборки и довольно удобной конструкцией для работы сварщика. Его конструкция состоит из жесткой рамы, которая сваривается из металла и состоит из четырех стальных стоек из уголка или профильных труб, сваренных между собой. По нижней части, на высоте примерно 200 мм от пола, стойки сварены уголками, сверху они приварены к прочной раме, на которой находится металлическая столешница.

На металлической столешнице могут иметься специальные пазы для крепления свариваемых заготовок.

На стальной раме, на которой расположена столешница, желательно приварить кронштейны для сварочного провода, а под столешницей рекомендуется разместить неглубокий поддон для сборки пыли и окалины.

С левой или правой стороны может находиться тумба с несколькими отделениями для хранения различных инструментов. Оставшееся место приспособлено для временного складирования более крупной оснастки.

Рядом желательно приварить подставку под емкость для воды.

Полупрофессиональный стол сварщика

Это уже довольно сложная конструкция сборочно-сварочного стола с дополнительной комплектацией. Эргономические свойства таких столов практически не отличаются от обычных, но на них предусматривается установка дополнительного оборудования для фрезеровки, сверления и других металлообрабатывающих операций. Также столы могут оборудоваться встроенными вентиляционными системами.

Ножки стола для жесткости всей конструкции, часто прочно прикрепляются к полу анкерными болтами или бетонной стяжкой.

Важной особенностью этих столов является возможность поворачивать рабочую платформу, благодаря чему сварщик может накладывать сварные швы на свариваемые детали с одной рабочей точки.

Сборочно-сварные столы часто комплектуются быстросъемными слесарными тисками, комплектом различного размера струбцин и поворотными приставками для установки сварочного аппарата.

Критерии выбора стола

Защитные ширмы от лучей сварки, вентиляционных воздуховодов и другие облицовочные материалы рабочей зоны должны быть из негорючих материалов. Если раньше для этого применялась асбестовая ткань, то в настоящее время используются современные материалы Суперсил или базальтокартон.

Для жесткости всей конструкции ее масса должна быть не меньше 180 — 200 кг.

Освещение рабочей зоны должно быть настроено так, чтобы не создавались блики, мешающие работе сварщика (стекла сварочных масок практически их не поглощают).

Конструкция должна иметь поворотный механизм рабочей платформы и встроенную вентиляцию.

Материалы и комплектующие

Для изготовления стола используются разнообразные материалы в виде стальных уголков, профильных труб, мелких швеллеров и двутавров с листовым прокатом. Главным условием к нему является устойчивость и способность выдерживать большой вес обрабатываемых на нем заготовок.

Совет по выбору материала

Для высокой прочности, стойки стола лучше всего делать из профильной трубы с минимальным сечением 60×60×2 мм или уголка 63×63×4 мм.

Рабочую поверхность (столешницу) желательно изготавливать из швеллера или уголка, установленного на одно из ребер плоскостью вверх. Между деталями столешницы должен оставаться зазор для струбцин и других крепежных инструментов, которыми будут при надобности крепиться свариваемые заготовки.

Вспомогательные конструкции, с помощью которых можно увеличить площадь рабочей поверхности, лучше изготовить из профильных труб, так, как они по весу легче стального уголка.

Каркас защитного экрана также рекомендуется изготовить из профильной трубы и обшить тонким листовым металлом. Экран желательно сделать с боковыми бортами.

Набор дополнительных инструментов

Чтобы создать максимально комфортные условия работы, рекомендуется приобрести дополнительный набор инструментов с функциями надежной фиксации свариваемых деталей на рабочем столе с возможностью быстрого изменения их пространственного положения. Они должны иметь прочность и стойкость при резких температурных переменах.

К таким инструментам относятся струбцины, с помощью которых заготовки могут крепиться между собой или к рабочему столу.

Зажимы. Их функция практически та же, что и у струбцин, но более широкого использования. Благодаря им можно устанавливать определенный угол и фиксировать более сложные соединения заготовок между собой.

Магнитное основание. Рекомендуется для фиксации мелких заготовок, которые закрепить другими механическими приспособлениями невозможно.

Сварочный стол своими руками чертежи

Проблема с самостоятельным изготовлением стола для сварки заключается в том, что на данный момент очень мало информации о подобных конструкциях. Если взять за основу модели, изготовленные для промышленных целей, то их чертежи являются довольно сложными для использования в домашних мастерских, а многие функции вообще невозможно использовать. Альтернативой может быть самый простой чертеж, который можно просто доработать и улучшить самостоятельно.

Самый простой и доступный вариант стола, который можно быстро и без труда изготовить своими руками, доработав его самостоятельно.

Изготовление сварочного стола

За пример изготовления можно взять конструкцию для производства сварочных работ, изготовленную из металлических профилированных труб и стального уголка. Естественно, что при изготовлении можно использовать другие размеры, материалы и менять геометрические формы самого стола.

Изготовление столешницы

Столешницу не рекомендуется делать из сплошного полотна. Ее поверхность сварена из профильной трубы 60×40×2 мм (по периметру). Внутренняя решетка изготавливается из профиля сечением 30×30×1,2 мм (вместо них может использоваться 8 или 10 швеллер).

Заготовки труб нарезаются с помощью болгарки, а торцы зачищаются от заусениц. В первую очередь варится наружная рама, которая должна иметь четко одинаковые диагонали.

Внутренние профили вырезаются по проему изготовленной рамы и вставляются в ее середину (швеллера укладываются на раму) на расстоянии 30-50 мм друг от друга, после чего все сварные швы зачищаются болгаркой.

Ручки для конструкции сварочного стола могут понадобиться для удобства его перестановки на новое место. Они изготавливаются из круглой арматуры диаметром 12−14 мм, имеют П-образную форму и привариваются с обеих сторон книзу столешницы.

Ножки для стола

Четыре ножки для стола вырезаются из круглой трубы диаметром 50 мм (можно из квадратной трубы 50×50 мм). Их длина должна примерно составлять около 760 мм. Вырезанные стойки привариваются по углам ранее изготовленной крышки стола.

После того как ножки приварятся к столешнице, для усиления жесткости всей конструкции делается дополнительная обвязка по нижней части стоек. Для этого, отступив от нижнего конца стоек примерно 200−300 мм, ножки свариваются между собой уголком сечением 30×30 или 40×40 мм. Уголок варится плоской стороной в сторону нижней части стоек. В середину уголка будет уложена полка из ДСП или толстой фанеры для хранения различного сварочного инструмента и самого аппарата.

Во время приваривание ножек к крышке стола важно не допустить их перекоса. Они должны стыковаться с рамой четко под 90 градусов. Чтобы обеспечить такой ровный угол, необходимо использовать металлический угольник и рулетку.

К стойкам желательно приварить колесики для удобства перемещения стола, но это только в том случае, когда его приходится часто перекатывать. Если он будет стоять стационарно, их лучше не использовать, так как при работе стол будет неустойчив, и нужно будет делать дополнительное тормозное крепление для колес.

К стойкам стола приваривается несколько крючков для хранения сварочного кабеля, держателя других приспособлений. Они делаются из гладкой проволоки диаметром 6−8 мм или обычных гвоздей длиной 100−150 мм. Гвозди просто загибаются и привариваются с наружной стороны стоек.

Защитный короб

Короб приваривается под столешницей к стойкам под небольшим уклоном. Изготавливается из металлического листа и имеет небольшие бортики. Его функция заключается в сборе мелкого мусора, окалины и шлака, сбитого со сварных швов. При этом он защищает от попадания этих же отходов на инструменты и приспособления, которые расположены на нижней полке, уложенной на обвязке стоек.

Инструменты лучше всего хранить в специальном ящике, сделанном из ДСП или листового металла. Лучше всего, если вместо него будет изготовлена тумбочка с несколькими полками, по которым можно рассортировать инструмент.

Безопасность при исполнении сварочных работ

  1. Любые работы по сварке металла должны проводиться только в помещениях, в которых устроено хорошее проветривание или есть оборудование с вытяжной системой вентиляции.
  2. Во время проведения работ нужно использовать все необходимые для сварщика средства личной защиты. К ним относятся специальная невозгораемая одежда, обувь, кожаные или брезентовые рукавицы, сварочная маска или щиток, а в отдельных случаях респиратор (при сварке оцинкованного металла).
  3. Все стыки сварочных кабелей должны быть изолированы, и их изоляция не должна иметь повреждений. Если повреждения будут обнаружены при визуальном осмотре, их требуется немедленно заизолировать.
  4. На рабочем месте не должны находиться какие-либо легко возгораемые материалы и вещества.

tokar.guru

Сварочный стол - как подобрать оптимальный вариант

Сварочный стол — это обязательный элемент поста, где осуществляются практически все виды работ по варке металла. Но это не просто поверхность для осуществления различных манипуляций. Он должен обеспечивать удобную и безопасную работу сварщика.

Далее в нашей статье мы разберем различные виды таких верстаков, их функции и основные требования при выборе.

Зачем нужен сварочный стол

Небольшие по габаритам изделия, которые изготавливают путем сварки, лучше всего мастерить не на коленке или где придется, а в удобном месте. На производстве для этого используют специальные столы, где работают с деталями по габаритам не превышающие 1 метр.

Такие верстаки обеспечивают надежное крепление заготовок, доступ к нужному месту во время сварки и обязательное освещение и отвод вредных дымов и газов. К тому же, дополнительно в них могут обустраивать крепление и хранение необходимых инструментов и расходных материалов.

Конечно, в домашних условиях чаще всего используют бытовые типы столов. Однако, если приходиться постоянно работать со сварочным оборудованием, неплохо приобрести специальное рабочее место.

Какие разновидности имеет стол для сварочных работ и что за функции в них включены?

Разновидности сварочных верстаков

Видов такого оборудования для работы имеется много, от самых простых с минимальным функционалом до сложных сварочно-сборочных столов. Из основных типов можно выделить следующие разновидности.

  • С механизированными функциями (универсальные).
  • Поворотные столы.
  • Стандартные верстаки.

Какие функции они имеют?

Механизированные виды

Механизированные виды сварочного стола, кроме основных функций, нужных для работы, оснащают дополнительно станками для сверления, шлифовки и заточки материалов. Или же, в простом исполнении, такой верстак имеет места для закрепления этого оборудования.

Обязательно также они имеют и встроенную систему вентилирования воздуха для отвода вредных дымов. Чаще всего столы с таким набором возможностей называют универсальными за их разностороннее использование.

Поворотные столы

Поворотные типы наиболее сложные. Главная функция заключается в возможности развернуть стол вокруг своей оси или же под нужным углом. Их удобно использовать при работе с крупными по параметрам изделиями или с деталями неправильной формы.

Деталь или заготовку на таком столе закрепляют в желобе, имеющем регулируемые габариты. Вращение упрощает подход с нужной стороны и не требует от сварщика постоянного самостоятельного смещения.

Стандартные виды

По сути — это обычный слесарный верстак с металлической поверхностью. Такой стол имеет кронштейны для сгибания прутка. Крепление деталей обеспечивается дополнительно тисками или струбцинами. Вентиляция и освещение обеспечиваются отдельно с оборудованием сварочного поста.

Самые простые столы имеют элементарную конструкцию, их можно даже изготовить самостоятельно.

Устройство сварочного верстака

Если разобрать по элементам, простой стол для сварки довольно прост. Он состоит из следующих деталей.

  • Каркас, собранный из стального уголка, на котором собираются все остальные элементы.
  • Опоры или ножки, обязательно имеющие регуляторы по высоте.
  • Тумбы слева и открытые полки справа, в которых можно хранить дополнительные инструменты и расходники.
  • Инструментальная поверхность в виде металлической плиты. Обычно дополнительно имеет упоры для крепежа деталей.
  • Поддон для сбора мусора, пыли и отходов.
  • Держатели для сварочных кабелей.

Дополнительно возможно наличие подставки или крепления для емкости с водой. Вентиляция может обеспечиваться как стационарно на пост, так и передвижным вентилятором.

Основные требования к столу

Для обеспечения безопасной работы сварочные верстаки должны соответствовать определенным требованиям и обладать особенными качествами.

  • Вентиляция должна быть как вытяжной, так и приточной. Чаще всего стол оборудуют вентилятором, расположенным на высоте до 1,5 метра слева от основного места работы. Для отвода дыма имеется вытяжной зонт.
  • Чтобы обеспечить удобную очистку электродов, обустраивается окантовка из медной полосы.
  • Важно наличие местного освещения рабочего места.
  • Поворотные держатели для инструментов и расходных материалов: молотков, зубил, щеток и электродов.
  • Дополнительно должны иметься тумбы для долговременного хранения оборудования.
  • Обязательно оборудуется кронштейн для закрепления заземления.

Рабочая поверхность стола изготавливается из металла, способного выдержать воздействие высоких температур и вес деталей. Конструкционно — это стальная плита.

По высоте стол сварщика имеет габариты от 700 до 850 миллиметров, а размер поверхности для работы 1000×800 мм.

При размещении рабочего стола для сварки в домашней мастерской можно продумать откидную поверхность, но обязательно с надежным креплением и запасом прочности.

Полупрофессиональные модели

Выбирая стол для домашней мастерской лучше всего склониться в сторону более универсальной конструкции. Такие сварочно-сборочные виды сварочных верстаков подойдут как для работы со сварочным оборудованием, так и для других функций: шлифовки, сверления, заточки, расклепки и прочих.

Дополнительно такие верстаки могут иметь функцию вращения.

По внешнему виду — это стальная поверхность, которая собрана из полос металла и имеет отверстия и прорези для крепления струбцин и тисков.

Выбирая такой стол нужно руководствоваться следующими требованиями.

  1. Рабочая зона обязательно выполнена из негорючего и тугоплавкого материала.
  2. Надежность и устойчивость конструкции обеспечивается за счет веса в 180-200 кг.
  3. Обязательное освещение рабочего места без бликов и миганий.
  4. Наличие вентиляции.
  5. Возможность вращать рабочую поверхность в требуемом направлении.
  6. Для установки сверлильного или фрезерного оборудования такие верстаки имеют пазы в поверхности, а конструкция должна обеспечить надежность при различных нагрузках.

Стоит учитывать, что ценовая политика на такое полупрофессиональное оборудование начинается от 1000 долларов.

Выбирая тот или иной тип верстака нужно руководствоваться его целесообразностью. При единичных сварочных работах вряд ли Вам потребуется целый список дополнительных функций.

Что вы можете дополнить по этому материалу? Поделитесь своим опытом использования сварочных столов. Насколько требуется приобретение верстака для сварочных работ в домашнюю мастерскую? Примите участие в обсуждении в блоке комментариев к этой статье.

wikimetall.ru

Столы сварщика для организации рабочего места сварщика

Стол сварщика – используется как неповоротный стол сварщика для комплектации рабочего места сварщика в цехах для проведения сварочных, зачистных и шлифовальных работ с изделиями средних и малых размеров. Рабочее место сварщика Вы можете укомплектовать нашими столами:

Отличительной особенностью столов сварщика серий ССН и СС является то, что рабочая поверхность обладает высокой прочностью, износостойкостью к воздействию высоких температур, исключает прилипание брызг, и выполнена (в зависимости от модели) в виде чугунной решетки, либо сплошной цельной чугунной плиты. В зависимости от производственных задач некоторые модели столов сварщика оборудованы стальной, алюминиевой или медной решеткой, комбинированной рабочей поверхностью с шамотным кирпичом.

Отличительной особенностью столов сварщика универсальных, с поворотной плитой серии ССН,СС, ССУ является то, что в данной модификации столы сварщика имеют комбинированную рабочую поверхность из круглой чугунной плиты и металлического настила.

Отличительной особенностью столов сварщика с фильтровентиляционным устройством серии ССУ - возможность использовать стол сварщика в цехах, не оборудованных общецеховой вытяжной системой и вентиляцией. Вентиляция стола сварщика устроена следующим образом: из рабочей зоны газовые смеси и аэрозоли удаляются через отвод и, проходя через фильтрующие элементы, расположенные внутри поста сварки, выходят в виде воздуха, не содержащего вредных примесей для здоровья работающего и окружающих. В зависимости от модели стола сварщика, отвод аэрозолей, газовых смесей и абразивной пыли производится снизу через рабочую поверхность (решетку), либо сверху при помощи поворотно-вытяжного устройства.

Стол сварщика СС-05 - многофункциональный конструктор, с помощью которого Вы можете скомплектовать свой стол сварщика в зависимости от производственных задач. Стол сварщика комплектуется фильтровентиляционным устройством и может использоваться для проведения сварочных, шлифовальных, зачистных работ, а также для ручной плазменной резки с одновременным удалением из зоны рабочего места сварщика загрязненного воздуха, пыли, продуктов горения. В зависимости от вида выполняемых на столе работ основание может комплектоваться чугунной плитой РЧ, медной решеткой РМ, стальной решеткой РС, решеткой для плазменной резки РП.

Для заказа серийной продукции или разработки модели по индивидуальным характеристикам, направьте, пожалуйста, Вашу заявку на адрес [email protected]

Опросный лист №1 для подбора/разработки стола сварщика

www.zavod-vto.ru

Как правильно выбрать и использовать сварочный стол?

Время чтения: ≈4 минуты

Сварочный стол — зачем он нужен? Ведь сварку небольших деталей можно произвести и на обычном столе, еще можно использовать монтажный стол для гаража. Это действительно так. Но если вы планируете заниматься более-менее серьезными работами, то вам не обойтись без специального сварочного стола.

Производители выпускают самые разнообразные модели. Вы можете купить бюджетный сварочно-сборочный стол, а можете приобрести поворотный стол для сварки. Но как выбрать среди большого ассортимента? В этой статье мы расскажем все, что вам нужно знать про стол сварочный.

Содержание статьи

Общая информация

Оснастка для сварочных столов — это первое, на что вам нужно обратить свое внимание при выборе стола. Удобство, размеры и вес — это тоже важные характеристики. Но без должной оснастки стол просто не будет выполнять положенные ему функции.

Итак, профессиональный сварочный стол должен быть с вентиляцией (желательно, но необязательно), специальные металлические полосы, с помощью которых вы будете очищать электроды от грата. Также важно предусмотреть освещение сварочной зоны, желательно, чтобы оно было встроенным в стол. Еще желательно иметь открытые ниши для электродов и мелкого инструмента для зачистки. Словом, для мелочей, которые всегда должны быть под рукой.

Также у стола должен быть закрытый выдвижной ящик, в котором вы будете хранить все, чем не пользуетесь часто. Нелишним будет специальное крепление для газовой горелки. Само собой, стол должен быть изготовлен из огнеупорных материалов, не поддерживающих горений.

Не менее важна и эргономика. Он правильной эргономики во многом зависит удобство использования сварочного стола.  Оптимальная высота сварочного стола — 75-85 см, в зависимости от роста сварщика. Прочие эргономические требования для сварочного стола — это его длина и ширина. Оптимальная ширина — не более 80 сантиметров. Длина — не более метра. Если у вас в гараже мало места, то можно приобрести складной стол или стол с откидными частями.

Наиболее оптимальный вариант для новичка — это купить сварочный стол с вытяжкой или сварочный стол с крепежной системой от производителя. Можем порекомендовать сварочные столы Siegmund. У многих моделей есть специальные прижимы для деталей, с помощью которых заготовки можно надежно зафиксировать.

Если вы хотите сэкономить или у вас есть остатки других материалов, то можете сварить стол своими руками. Далее мы подробно рассказываем, как это сделать.

Самодельный стол для сварочных работ

Ниже вы можете видеть картинку, на которой указан чертеж, как сделать сварочный стол своими руками. Там же перечислены все основные материалы, которые понадобятся вам для изготовления. Уголки можно заменить на профильную трубу, тогда стол будет более устойчивым. На картинке представлен простейший сварочный стол. Но он вполне функционален. Также его можно перевозить с места на место, что очень удобно.

В качестве рабочей поверхности можно использовать металлический лист толщиной 3 мм, фанеру, ДСП или ОСП. Выберите то, что подходит вам больше. Но учитывайте, что подключение кабеля массы к фанере или ДСП затруднительно. Так что рекомендуем использовать металл в качестве рабочей поверхности. Тем более, такая поверхность долговечнее.

Теперь приступим к сборке. Для начала зачистите все детали. Не должно быть коррозии, загрязнений и следов краски или масла. Он качества зачистки во многом зависит конечная прочность сварных швов, а значит и долговечность стола. Отмерьте все детали и подготовьте их на фрезерном станке.

Сначала варится рама стола. Для большей надежности внизу можно добавить перемычки, а затем использовать их как основу для полки. Рекомендуем усилить все углы, для этого можно использовать предварительно подготовленные стальные накладки. Колеса можно приварить как после сборки рамы, так и в самом конце сборки всего стола. В нашем чертеже есть труба диаметром 300мм (обозначена буквой D). Она будет выполнять роль держателя для горелки.

После того, как собрана рама с опорами, необходимо приварить рабочую поверхность. Для сварки стола можете использовать любую технологию, какая будет удобна. Мы варим с применением полуавтомата и защитного газа. Но сборка возможна и с помощью электродов + сварочный инвертор.

Вместо заключения

Как видите, совсем нетрудно сделать самодельный сварочный стол своими руками. Тем более, что некоторые материалы вы можете заменить. Например, сделать стол не из уголков, а из профильной трубы своими руками. Ну а если такая работа вам пока не под силу или хочется получить профессиональный стол, то можете купить его в магазине. Выбор большой, так что вы сможете без проблем найти модель на свой вкус и кошелек. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

Сварочный стол

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете, как можно самостоятельно сделать стол для сварки с полкой для инвертора, электродов, маски и инструмента, да еще при том данный стол транспортабельный за счет 2х колесиков расположенных на ножках, что придает ему удобство и мобильность, можно перекатывать по мастерской или гаражу с места на место) Помимо всего -это конечно же и удобство ведения сварочных работ, потому как все под рукой, а сама столешница выполнена в виде решетки из проф трубы квадратного сечения, под столешницей имеется специальная полочка установленная под углом для отвода осыпающихся искр и окалин. Решетчатая столешница удобна тем, что на нее не будет налипать сварка, в отличии от сплошного стола.

В начале собирается сама столешница из проф трубы 50х50 это для основания, а внутренняя 30х30, расстояние составляет порядка 30-50 мм. Ножки автор сделал из круглой трубы, на 2 из которых прикрутил колеса. В нижней части по периметру вварен уголок под установку полки из толстой фанеры.

И так, давайте рассмотрим, что конкретно понадобится для сборки стола? А так же разберем по полочкам весь пошаговый процесс.

Материалы
1. проф труба квадратного сечения размеры: 50х50 и 30х30
2. круглая труба для ножек
3. уголок
4. фанера
5. гайка
6. гвоздь 150 мм 2 шт
7. краска
8. колеса от магазинной тележки) 2 шт
9. металлические пластины 4 шт

Инструменты
1. сварочный аппарат
2. дрель
3. болгарка (УШМ)
4. наждак
5. наждачная бумага
6. молоток
7. линейка
8. уголок
9. уровень
10. маркер
11. рулетка
12. тиски

Пошаговая инструкция по сборке сварочного стола своими руками.
И так, первым делом автор произвел расчеты и набросал на тетрадном листке небольшой чертежик от руки, так же представил свои размеры, 370х580х780 , но в каждом случае размеры будут разные, потому как стол необходимо делать под себя и свой рост- это играет немаловажную роль в производительности труда и удобстве ведения сварочных работ.

Далее при помощи болгарки (УШМ) автор начинает пилить проф трубу квадратного сечения, первым делом для основания, значит 4 штуки для последующего создания прямоугольника.Затем распиливает более тонкую трубу 30х30 она будет играть роль непосредственно самой решетки.Все полученные заготовки необходимо обработать и зачистить от ржавчины при помощи болгарки (УШМ).И так, все подготовлено к последующему процессу сварки.Чтобы получить правильный прямоугольник и металл не повело, автор использует уголок и струбцины.Вот собственно что получается в итоге, решетка сваренная из проф трубы квадратного сечения с шагом от 30 до 50 мм в зависимости от предпочтений сварщика.Затем места сварки мастер зачищает при помощи болгарки.Из круглой трубы нарезает 4 заготовки для изготовления ножек стола, материал был взят б/у, после ремонта системы отопления осталось очень много дельного железа)Заготовка зажимается в тиски и обрабатывается при помощи УШМ до характерного металлического блеска, то есть краску необходимо полностью снять.После того как ножки будут готовы, автор еще делает основание под них из металлических пластин.Наваривается на все 4 угла.Подготовленные ножки стола.Приваривает, здесь требуется точность и внимание, ножки должны быть ровно приварены иначе стол косой получится).И вот уже 3 ножки на своем законном месте.Основная работа выполнена, есть столешница на четырех ногах, но расслабляться не стоит впереди еще очень много работы.Для установки в нижней части стола полки из толстой фанеры, необходимо подготовить основание под нее из металлического уголка. Заготовки так же нарезаются при помощи болгарки, всего понадобится 4 уголка.Приваривает уголок к нижней части ножек.Для удобства ведения сварочных работ использует зажим и струбцины.Вот собственно что получается.Основание под полку готово.Затем мастер делает ручку для удобной транспортировки из металлического прутка толщиной 8-10 мм, отрезок необходимой длинны зажимает в тисках и придает форму.Приваривает к нижней части основания столешницы.Вот такая простая и удобная ручка получилась.После же автор изготавливает вешалки для размещения электропроводов от инвертора. Для чего берется гвоздь 150 мм, отпиливается острая часть и придается необходимая форма при помощи тисков и молотка.А далее просто привариваются к ножкам в том месте где предполагается расположить непосредственно сам инвертор.Для удобной транспортировки автор решил на 2 ножки прикрутить колеса от магазинной продуктовой тележки)В основание ножек были вварены вот такие гайки.То есть имея резьбовое соединение в ножке можно будет легко прикрутить колесико.И так стол на колесах можно гонять по мастерской)) Внимание!Обратите ваш взгляд на то что ножки стола одинаковые и столешница расположена ровно, не забывайте что при наращивании колес высота ножек изменится.Затем изготавливается полка для размещения инвертора, инструмента итд. В качестве материала служит толстая фанера, которая распускается по размеру при помощи электролобзика.Выпиливает по нанесенному размеру.Устанавливает, все отлично подошло, как там и было)Для защиты инвертора от искр и окалин летящих во все стороны во время проведения сварочных работ, а особенно они полетят вниз через решетчатую столешницу, так вот чтоб этого избежать автор придумал полку-защиту расположенную под уклоном, чтоб искры скатывались по уклону и отлетали от стола в бок. Основу составляет стальной прут.Приваривает вот таким образом.Обратите внимание! Под уклоном!Сама защита изготавливается из обычного кровельного железа, у автора как раз имелся небольшой кусок после ремонта, вот он и пригодился)Выпрямил при помощи киянки и загнул по краям бортики, дабы уложить ими прямо на основание из стального прутка.Затем автор занимается изготовлением ящика под инструмент сварщика, за основу берет все туже фанеру. Предварительно накидал эскиз будущего сундука)Нанес размеры на поверхность и выпиливает при помощи электролобзика.Вот такие заготовки получились.Начинает собирать все детали в единую конструкцию, крепит саморезами.И во такой аккуратный ящик получился, края обработал наждачной бумагой.Далее мастер переходит к покраске стола, для чего использует обычную краску для металлических покрытий.Столешницу как вы поняли, красить не следует.Собирает все и раскладывает по полочкам.На нижней полке расположился инвертор, электроды и ящик для инструмента.Такой аккуратный и удобный сварочный стол получился, а самое главное его можно транспортировать по гаражу, либо мастерской за счет установленных колес, что опять же повышает производительность труда. Представленный материал хорошего качества и желательно его добавить в закладки, чтобы не потерять.

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
