Сварочный трансформатор для сварки медных проводов своими руками

Главным требованием, предъявляемым к соединению электрических проводников, является неизменность его качества в течение длительного времени. Требуемую надежность способен обеспечить специальный сварочный аппарат, которым создается монолитное соединение. Однако одноразовую работу можно выполнить самодельным трансформатором для сварки медных проводов своими руками.

Требования к самодельному сварочному аппарату

Для создания качественных соединений сварочный аппарат для сварки медных проводов должен быть:

Безопасным в эксплуатации. Все элементы, находящиеся под напряжением, нужно надежно заизолировать.
Мощностью не менее 0,6 кВт, чтобы не было перегрева трансформатора.
Длина сварочных проводов не больше 3 — 4 метра, иначе из-за их сопротивления не хватит тока для сварки скруток.
Легким и удобным для переноски.
Укомплектован удобными зажимами электрода и свариваемых проводов.

Что понадобится для самодельной конструкции

Чтобы самостоятельно собрать аппарат для сварки медных проводов потребуются:

Самодельный или покупной трансформатор с напряжением на вторичной обмотке 10 — 30 В, способной выдавать ток 60 — 80 А.
Держатель типа «крокодил» для фиксации электрода. Вместо него можно использовать иной, обеспечивающий надежное крепление.
Двужильный кабель с вилкой для подключения к розетке электросети.
Теплоотводящий зажим для скрученных проводов.
Сварочные медные жилы сечением не меньше 10 мм².
Графитовый или угольный электрод.

Процесс изготовления

Самодельный аппарат для сварки медных проводов можно собрать в пластиковой коробке нужного размера. Если готовый трансформатор с требуемыми параметрами найти не удалось можно сделать его своими руками из снятого со старой бытовой техники. Например, с отслужившей микроволновки. Вторичную обмотку удаляют, на ее место наматывают новую одним или несколькими параллельными проводами общим сечением не меньше 6 мм². Поскольку процесс сварки длится несколько секунд этого достаточно для нечастого ремонта и замены участков домашней электропроводки. Если предстоит сваривать непрерывно много скруток сечение нужно увеличить до 10 мм².

Схема самодельного аппарата для сварки медных скруток

Вместе с трансформатором в кожух устанавливают автоматический выключатель на 16 А для защиты от коротких замыканий и перегрузки. Он также удобен для оперативного отключения сварочного аппарата при перемещениях во время монтажа электропроводки в доме или квартире. Сечение медных жил кабеля для подключения питания должно быть не меньше 4 мм². Для удобства эксплуатации на переднюю стенку кожуха устанавливают индикаторную лампочку зеленого цвета. Там же располагают 2 винтовые клеммы. Изнутри к ним присоединяют провода от вторичной обмотки трансформатора, а снаружи подключают сварочные жилы.

В качестве электрода можно использовать угольный стержень от батарейки, но лучше графитовую щетку от электродвигателя. В ней просверливают несколько неглубоких отверстий под скрутки разного диаметра. Они удержат каплю меди от соскальзывания, что часто случается при использовании стержня от батарейки.

Теплоотводящий зажим для скрутки обычно делают из старых плоскогубцев, прикрепляя к одной из ручек сварочную жилу. Ее конец стачивают, надевают и припаивают медную гильзу, а к ней провод. Сверху на ручки надевают изоляционные термоусадочные трубки. Для плотного охвата скруток в губках плоскогубцев делают отверстия разного диаметра.

Для удобства транспортировки на кожух сверху крепят ручку, например, дверную.

Снизу прикручивают ножки от радиоаппаратуры. Если последовательно с электродом включить дроссель сварка станет мягче. На большие аппараты для сварки проводов большого сечения устанавливают регулятор тока. При желании его лучше купить в виде отдельного блока, так как сделать самостоятельно, не разбираясь основательно в электронике, не удастся.

Технология сварки медных скруток самодельным аппаратом

С концов проводов на расстоянии 30 — 60 мм снимают изоляцию и зачищают до блеска. Затем их скручивают между собой в одном направлении. Чтобы провода были одинаковыми по длине, конец скрутки откусывают.

Закрепив скрутку в теплоотводящем зажиме, к ее концу прикасаются электродом и сразу же отводят на 0,5 — 1 мм. Образовавшаяся дуга плавит медь, которая образует каплю в виде шарика. После его образования сварку немедленно прекращают, иначе начнет плавиться изоляция проводов, а металл на шве станет пористым. После остывания оголенные концы обматывают изоляционной лентой или закрывают термоусадочной трубкой.

Если самостоятельно сделанный аппарат работает с электродом из графитовой щетки с ямками под скрутки, возникают трудности при их совмещении. Поэтому рекомендуется на держателе установить кнопку включения аппарата. Ее нажимают, когда скрутка вставлена в отверстие и отпускают после образования шарика, удерживая несколько секунд электрод на месте, чтобы медная капля не соскользнула.

Процесс сварки медных проводов протекает без брызг, но шарик расплавленной меди при неосторожном движении может соскользнуть на незащищенные участки тела. Поэтому не стоит пренебрегать защитными очками и перчатками, а одежду из плотной материи застегивать на все пуговицы. Перед работой нужно обеспечить хорошее проветривание помещения, так как электроды, особенно угольные, при нагреве дымят.

svarkaprosto.ru

Аппарат для сварки скруток: как выбрать и использовать?

Время чтения: 7 минут

Медные провода очень часто используются в электрике. Они обладают отличными эксплуатационными свойствами, и способны выполнять свою работу на протяжении долгих лет. Тем не менее, периодически медные провода необходимо заменять либо монтировать их на новом объекте. Для соединения медных скруток можно применить три технологии: прессовку, сжимание и сварку. О последней мы и поговорим далее.

В этом материале мы подробно расскажем, какие особенности медных проводов вам стоит учитывать, подбирая прибор для сварки скруток, и как выбрать аппарат для сварки медных проводов для любительского или профессионального применения.

Содержание статьи

Общая информация

Медь — один из самых часто применяемых металлов для изготовления проводов. Она является отличным проводником тока, лишь немного уступая серебру. Именно эти свойства стали основополагающими при выборе меди как материала для проводов.

Тем не менее, медь — металл капризный. Температура ее плавления превышает 1000 градусов по Цельсию. Но если при этом нагреть медь до температуры в 300 градусов, она начнет ломаться. Словом, для работы с этим металлом необходимо обладать некоторыми базовыми навыками и иметь качественный инструмент.

Зато медные детали можно варить как на постоянке, так и на переменном токе. Благодаря этой особенности с работой может справиться и простенький бытовой инвертор, и сварочный трансформатор для сварки проводов. Для сварки проводов из меди также необходимо подобрать оптимальное напряжение. Оно составляет 12-36В. Так сварное соединение скруток будет достаточно надежным.

Также аппарат для сварки медных скруток должен обладать плавной регулировкой значения силы сварочного тока. Это очень важно, не смотря на то, что сам сварочный процесс занимает всего несколько секунд. Благодаря гибким настройкам аппарат можно отрегулировать для крепкой сварки проводов.

Правильный выбор аппарата

Существует два типа аппаратов: для любительской/профессиональной сварки проводов и для промышленной. Первый тип аппаратов обычно громоздкий и мощный, он способен без труда сварить многожильный кабель, предназначенный для подачи электричества с высоким значением напряжения. Подобные приборы широко используются не только на больших производствах, но и на особо опасных объектах.

Второй тип аппаратов применяется в быту или при несложных выездных работах. Яркий пример — аппарат для сварки скруток ТС 700 от бренда Призма. Этот аппарат широко применяется как домашними сварщиками, так и частными мастерами. Этот сварочный аппарат для медных проводов отлично справляется со своей основной задачей и позволяет получить качественное соединение.

Если у вас уже есть в арсенале обычный бюджетный инвертор, то не обязательно покупать аппарат типа ТС 700. Ведь инвертор — это хороший аппарат для сварки проводов в домашних условиях, поскольку он обладает удобной регулировкой значения напряжения и силы сварочного тока.

Также есть отдельный тип оборудования — это самодельный аппарат для сварки скруток. Некоторые умельцы считают, что аппарат для сварки скруток медных может быть и самодельным. При этом они умудряются получить крепкие и надежные соединения, поскольку обладают достаточным опытом. Если у вас нет опыта в сварке медных скруток, то мы не рекомендуем использовать для этих целей самодельный аппарат. Ну а если вы уже обладаете достаточными навыками, то можете посмотреть видео о том, как сделать сварочный аппарат для сварки скруток из медных проводов.

Для меди своими руками вам понадобится не только аппарат, но и правильно подобранные электроды. Для этих целей необходимо подбирать электрод, в составе которого обязательно будет медь. Подбирая силу тока при сварке такими электродами, учитывайте сечение провода и количество жил. Вам подойдет даже маломощный сварочный аппарат, поскольку при максимальной силе тока в 120 Ампер уже возможна сварка электропроводки с сечением 2.5 мм2.

Сварка скруток — дело непростое. Есть общие рекомендации (вроде тех, что мы дали выше), но зачастую сварщики вырабатывают свои правила сварки при частой практике. Самое главное, что вам нужно запомнить — электрод не должен прилипать к проводам. Экспериментируйте, практикуйтесь. И тогда вы найдете оптимальный режим сварки для того аппарата, который используете.

Почему инвертор?

Добавим пару слов о том, почему инвертор — это отличный аппарат для сварки скруток своими руками. Мы считаем, что этот тип сварочного оборудования может стать универсальным помощником в быту. В том числе, при сварке медных скруток. Все дело в его габаритах и весе, а также в технических особенностях. Во время сварки вам не нужно думать о том, что напряжение дуги может измениться, поскольку вы заранее задаете нужное вам значение. К тому же, инверторы оснащены плавной регулировкой сварочного тока, что очень важно при сварке скруток из меди.

Сварка проводов инвертором может быть не такой качественной, как при использовании специального аппарата. Но мы не считаем, что итоговый результат так уж плох. Соединение получается немного пористым, но это почти не влияет на характеристики провода. И не забывайте об универсальности таких аппаратов. С помощью инвертора можно не только соединить провода, но еще и забор починить или собрать каркас для теплицы. Настоящая находка для мастера на все руки.

Сфера применения

Вне зависимости от того, какой аппарат вы выберите для сварки меди (а точнее медных скруток), знайте, что вы сможете выполнять большой спектр работ. Вам будет доступна сварка проводов в распределительной коробке, сварка проводов своими руками для трансформаторных подстанций, сварка в электрических щитках и шкафах. И, наконец, такие аппараты можно использовать для сварки проводов своими силами при ремонте электроприборов, в том числе бытовых.

Читайте также: Флюс для пайки меди

Применяя сварочный аппарат для скруток, соблюдайте технику безопасности. Не забывайте, что любой прибор или объект, где вы будете производить сварку проводов, необходимо обесточить. Ни в коем случае не производите сварку при работающем приборе или при работающей электросети. Это опасно для вашей жизни и здоровья.

Технология сварки

Для сварки скруток проводов, изготовленных из меди, есть своя технология. О ней мы и расскажем далее.
Для начала снимите верхнюю оболочку с провода. Если вы никогда этого не делали, то просто возьмите ножницы или нож, зрительно отмерьте 3-4 сантиметра от конца провода и подрежьте оболочку. Затем легким движением стяните ее вверх. Провода должны оголиться.

Оголенные провода нужно скрутить. Общая длина скрученных проводов должна быть не менее 2.5 сантиметров. Затем подключите зажим и массу, чтобы спайка медных проводов инвертором стала возможна. Далее настройте ваш сварочный аппарат для сварки скруток. Выставьте силу тока и мощность. Оставьте электрод прогреться.

Дальнейшие действия ничем не отличаются от обычной сварки. Единственное отличие — длительность работ. Электрод нужно направить на провод в течении нескольких секунд, а затем убрать. Этого достаточно для образования соединения. Если передержать, то медь просто расплавится и у вас ничего не получится. А если продержать электрод долю секунды, то соединение будет пористым и непрочным. Словом, здесь важна сноровка.

Вот и все. Сварка медных проводов своими руками не так сложна, как может показаться новичку. Самое главное — правильно настроить аппарат и подобрать время сварки. Чем больше вы будете практиковаться, тем лучше будет результат.

Вместо заключения

Это все, что вам нужно знать про сварочный аппарат для проводов. Подбирая сварочный аппарат для сварки медных деталей, учитывайте свои навыки, сферу применения и мощность аппарата. Если вы планируете выполнять сварку регулярно, то лучше приобрести специально предназначенный для этого прибор. Тот же сварочный аппарат ТС 700 от Призмы. А при сварке скруток медных проводов обращайте внимание на время. Если передержите электрод, то можете просто расплавить провода. А если будете варить слишком быстро, то соединение получится хрупким и пористым.

А вам приходилось когда-нибудь варить провода, в том числе медные? Какое оборудование вы для этого использовали? Расскажите о своем опыте в комментариях. Так вы поможете многим новичкам в этом деле. Также поделитесь оптимальными настройками для сварочного инвертора которые подходят для сварки проводов. Желаем удачи в работе!

[Всего голосов: 0 Средний: 0/5]

svarkaed.ru

Сварка медных проводов своими руками

Медные провода практичнее алюминиевых, их часто используют для проводки в частных домах, прокладывают при ремонте квартир. Допускается несколько способов оформления стыков кабеля: их крепят клеммами, пайкой. Разрешается опрессовка или сжим скрутки, но самое надежное соединение образуется при расплаве меди. Для сварки медных проводов на линии или в распределительной коробке используют точечную технологию. Необходимо расплавить скрутку до однородной структуры, чтобы не повышалось сопротивление в цепи. Делается это для пожаробезопасности.

Особенности сварки медных проводов

Медь хорошо плавится и быстро насыщается водородом, окисляется в расплавленном состоянии. Температура плавления медных сплавов не более 1000°С. Для защиты металла при сварке медных деталей используют аргон или углекислый газ, но провода варить в защитной атмосфере экономически нецелесообразно. Для сварки медного кабеля используют обычные аппараты, генерирующие постоянный или высокочастотный переменный ток и напряжение от 15 до 30 В.

Желательно, чтобы рабочий ток регулировался, для скрутки одной жилы сечением 1,5 мм² нужен ток 70 А, для соединения трех проводов потребуется увеличить ампераж до 90–100 А. Для монтажа медной проводки в доме с подключением мощного электрооборудования необходимо выбирать сварочные аппараты до 120 А. Если нет оптимального тока, дуга будет прерываться, электрод начнет залипать.

Пайка или сварка медных проводов – что лучше?

Самый простой и эффективный способ пайки – погрузить место контакта в расплав припоя. Для небольших схем такой метод годится. Но при монтаже линий из медных проводов не подходит. Пайка оловянными припоями на весу требует навыков, новички с такой работой не справятся, велик риск травмирования. Соединение проводов своими руками контактной сваркой намного безопаснее.

Еще одно преимущество сварки – не изменяется химический состав проводов, в сплав не попадают частички припоя. Электропроводность медного кабеля в месте скрутки не меняется. Сварка проводится быстрее пайки, не нужно предварительно лудить контакты, подбирать паяльник по мощности под размер кабеля. Есть многожильные шнуры, которые пропаять невозможно.

У сварки есть единственный недостаток: если нет навыков, можно повредить целостность изоляции медного провода.

Аппарат для сварки

Для сварки для медных проводов используют любой генератор тока: трансформатор, выпрямитель, инвертор. Клещи для контактной сварки подключают к автомобильным аккумуляторам, соединяют два последовательно, выводят контакты к электродам. Мощности хватает для соединения кабеля с жилой 5 мм. Большой объем с аккумуляторами не сделаешь, необходим сварочный аппарат.

Инвертор

Преимущества современных инверторных аппаратов очевидны:

ими можно сварить провода любого сечения;
они не боятся «провисания» напряжения в сети, снижают риск залипания электрода, пережога медных скруток;
есть облегченные модели, выдающие ток до 150–200 А;
работают от стандартной сети, не нужно подключаться к трехфазному току.

Работать с инвертором проще, чем с трансформатором. Для сварки постоянным током прямой полярности плюс подключают к держателю электрода, минус – к свариваемому медному проводу.

Трансформатор

Громоздкие аппараты старого типа сложно перетаскивать с места на место, зато трансформаторы способны генерировать ток в пределах 400 А. Трансформатор подходит для работы с постоянным током прямой или обратной полярности. Им проводят сварку медных шин в распределительных щитках, соединение скрученных проводников большого сечения. Подключают трансформатор также, как инвертор: «+» на электрод, «-» на скрутку. У трансформантов хорошая производительность, но в процессе работы они сильно гудят, греются, их периодически отключают, дают остыть. При включении они «просаживают» сеть, но затем напряжение стабилизируется. При работе с трансформатором следует это учитывать.

На базе понижающего трансформатора мощностью до 150 А напряжением от 12 до 38 В из бытовой техники можно сделать сварочный аппарат самостоятельно: намотать на него необходимо число витков кабеля. Рассчитать их количество можно по таблицам. Если включить в электросхему диодный мост, он будет стабилизировать дугу. Держатель приобретают в магазине или используют вместо него зажим троллейбусного контактора. Зажимные токопроводящие клещи делают из пассатижей – к одной ручке прикручивают контактную клемму. Обязательно делают заземление самодельного аппарата.

Технология сварки скруток медных проводов

Соединение заключается в расплавлении свариваемых проводников дугой при пропускании тока, зажимное устройство уплотняет структуру диффузного слоя. Стоит рассмотреть процесс сварки скруток медных проводников подробнее. Пошаговая инструкция:

Концы соединяемого кабеля зачищают, снимают изоляцию на расстоянии до 7 см, чтобы проводка не пострадала в процессе работы.
Жилы или нити складывают параллельно, их необходимо плотно скрутить между собой, тип скрутки значения не имеет, но при осевой стыковке по направлению проводников друг к другу сваривать скрутку сложнее.
Длина скрутки должна достигать 5 см, излишки волокон обрезают. Провода помещают между контактами или в самодельное прижимное устройство на расстоянии 2–3 см от края.
После касания проводников электродом возникает электродуга, ее удерживают не более 2–3 секунд в зависимости от толщины проводников.
Медь расплавляется в зажимном устройстве, образуется прочное соединение.
Остывшие соединенные проводники обматывают изоляционной лентой или надевают на нее термоусадочную пленку.

Рекомендованные режимы тока:

для соединения проводников сечением 1,5 мм²:

— скрутка из двух проводов – 70 А;

— из трех – 80 А;

с сечением 2,5 мм²:

— скрутка из трех проводов – от 90 до 100 А;

— из 4-х – от 100 до 120 А;

для соединения 5 мм сердечников максимальный ток – не более 150 А.

Перед монтажными работами желательно потренироваться на обрезках кабеля. Понять, что медь расплавилась, можно по рыжему валику на конце проводника.

Выбор электродов

Дугу разжигают угольным стержнем или графитовым электродом с омеднением, его еще называют «графитовый карандаш». Дуга у черного угольного стержня выше, чем у серого «графитового карандаша», расход электродов небольшой.

Если нет угольных электродов, мастера используют графитовые сердечники пальчиковых батареек.

При сварке стыков кабеля необходимо позаботиться об индивидуальной защите от поражения током, не стоит пренебрегать заземлением. Огнетушитель лучше держать под рукой.

svarkaprosto.ru

Аппарат для сварки медных проводов: требования к оборудованию

Проводя монтаж электропроводки, часто приходится удлинять провода, делать много прочных соединений, не повышающих сопротивление медных жил. Быстро соединить концы поможет аппарат для сварки медных проводов. Технические характеристик кабелей не изменяются.

Любители мало занимаются сваркой медных контактов. Они могут переделать сварочный инвертор, заменив электрод. Электрики постоянно соединяют медные жилы. Им выгодно приобрести сварочный аппарат. Любители мастерить сделают приспособление из подручных средств. Созданное оборудование поможет быстро сваривать проволоку.

Сварка медных проводов

Технология сваривания

Сварка соединяет скрутки проволочек расплавлением меди. Эксплуатационные характеристики кабеля при этом не изменяются. Сложность состоит в электро и теплопроводности меди. Ее сложно нагреть на коротком участке. В аппарате для сваривания меди низкий ток. Рабочее напряжение оборудования от 12 – 14 В.

Сам процесс сварки высокопроизводительный и простой. Применяется графитовый электрод, подключенный к «плюсу» и зажим, отходящий от «минуса». Создание соединения проводов занимает мало времени.

Снять изоляцию и очистить концы на обеих соединяемых проводах примерно на 100 мм.
Сделать плотную скрутку.
Подрезать торец, чтобы оба конца медных жил находились в одной плоскости.
Клещами зажать скрутку, оставив конец 10 – 15 мм.
Поднести на секунду графитовый электрод к торцу проволоки.

С первого раза радужная капелька – расплав меди, на конце скрутки может не образоваться. Следует повторять сварку 2 — 4 раза, до образования шарика.

Нельзя долго держать электрод прижатым к скрутке. Медные провода быстро нагреются, передадут тепло дальше. Изоляция начнет гореть. Варить надо короткими касаниями до секунды по времени.

После остывания оголенные провода изолируются термоусадочной трубкой или изолентой.

Преимущества способа

Аппарат для сварки скруток из меди удобный. Его преимущества:

высокая производительность;
сохраняются технические характеристики;
соединение не требует дополнительных деталей;
сварка дает прочное соединение.

При скрутке и соединении через клеммы и шины, медь постепенно окисляется. Контакты приходится периодически чистить. Пайка увеличивает сопротивление, место контакта греется. Сварка оставляет однородную структуру медных проволочек.

Полный процесс сварки медных проводов, от зачистки до остывания занимает 2 – 3 минуты.

Требования к самодельному сварочному прибору

Электрик постоянно занимается ремонтом электрической проводки. Покупка специального оборудования оправдывает себя. Любитель, делает ремонт в собственном доме изредка. Ему удобнее использовать сварочный инвертор с током до 100А, или сделать приспособление своими руками.

Самодельный сварочный аппарат должен соответствовать требованиям:

иметь зажим;
работать от сети 220В;
мощность трансформатора от 600Вт;
выдерживать кратковременные перегрузки;
электрод прочно закреплен в ручке;
настраиваться на рабочие режимы сварки медных проводов;
на держаке желательно иметь кнопочный выключатель.

Главное требование к сварочному аппарату – безопасная работа. Все контакты должны быть изолированы. Перед включением в сеть оборудование необходимо подключить к заземлению.

Скрутку непросто точно подвести к электроду и прижать на нужное время. Для начинающих специалистов варить будет легче, если прижав торец соединенных проводов, ток включать нажатием кнопки.

Сборка аппарата своими руками

Как выбрать устройство?

Аппараты для сварки медных скруток включают в бытовую сеть. Они выдают на электрод постоянный ток силой 12 – 36В.

Длина кабелей с клещами и держаком на концах должна быть в пределах 3 – 4 м. С короткими проводами сложно работать, у сварщика ограничены движения. Длинные имеют большое сопротивление, значение тока уменьшается.

Соединяемые концы находятся в разных местах. Электрик постоянно перемещается по помещению. Длинный провод от источника питания к оборудованию и компактный аппарат, висящий на плече, значительно упрощают процесс перехода от одной к другой точке.

Устройство для сваривания из подручных средств

Простой сварочный аппарат можно сделать своими руками. Чаще всего используется поломанная микроволновка, в которой осталась рабочей первичная обмотка магнетрона.

Распилить вторичную обмотку и убрать ее.
Намотать новую, проводом с сечением 6 мм², необходимо уложить минимум 16 витков, больше лучше. На выходе будет ток 14 – 18А. Он оптимальный для сварки проводов своими руками.
От аппарата к ручнику подключить медный многожильный кабель сечением 10 – 12 мм².
В медную трубку вставить графитовый электрод с одной стороны, ко второму концу приварить кабель.
Вместо зажима использовать плоскогубцы. К одной ручке закрепить провод от «плюса».
Провода соединить с выходами микроволновки на задней стенке.

Перед закреплением графитового электрода, медной трубке ей придают соответствующую форму, делают продольный пропил для фиксации.

При самостоятельном изготовлении сварочного аппарата можно сэкономить на покупке электрода. Он представляет собой массивный кусок графита. Заменить его можно щеткой с электродвигателя. Лучше всего подходят контакты с троллейбусных штанговых токоприемников. Найти их легко на конечных остановках, где водители постоянно меняют щетки и выбрасывают старые. Для удобства в графитовом электроде делаются углубления, в которые заводится конец скрутки.

Аппарату для сварки скруток, сделанному своими руками, необходим держак. Он делается из куска дерева. Подходит ручка от напильника. По оси просверливается отверстие для кабеля. Все хорошо изолируется. Специалисты рекомендуют держак для сварки порошковой проволокой. У него широкое отверстие и гнездо для подсоединения кабеля.

Поломанная микроволновка не всегда есть под рукой. Электрики легко рассчитают и изготовят обе намотки сами, подберут нужный выпрямитель. Собранный аппарат ускорит их работу на объекте.

metalloy.ru

Аппарат для сварки медных проводов. Какой выбрать: дуговой, электронно-лучевой, инвертор

Медные провода используются повсеместно в электрике. Согласно Правилам Устройств Электроустановок соединение их может быть произведено 3 способами: опрессовка, сжим, сварка. Естественно, что самый качественный из них тот, при котором используется сварочный аппарат.

Учитывая, что у меди довольно высокая температура плавления (1080 градусов по Цельсию), но при нагреве до 300 °С она уже может сломаться, нужны определенные навыки в сварке меди. Примечательно, что сварку можно выполнить, как переменным, так и постоянным током. С работой, при определенном умении сварщика, может помочь справиться инвертор, электронно-лучевой аппарат или трансформатор. Допустима и дуговая сварка меди.

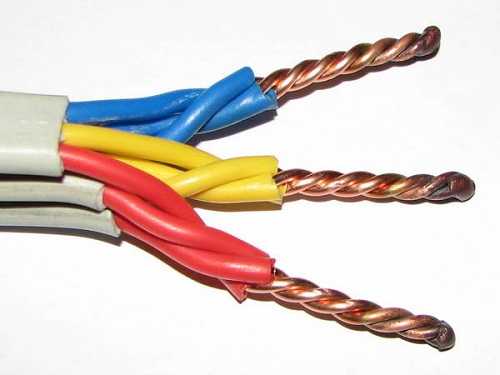

Сварка скруток обеспечивает надежный контакт

Аппарат для сварки медных проводов

Параметры для сварочных работ с медью

Сварка проводов, в том числе и дуговая, должно проводиться при напряжении от 12 до 36 В. Лучше, если сварочный аппарат имеют функцию регулировки силы тока. Сам процесс сварки занимает несколько секунд (мы сейчас не говорим о промышленной сварке). Именно за столько короткий временной промежуток можно добиться образования устойчивой капли, способной крепко соединить медные скрутки.

Для достижения нужного эффекта необходимо при выборе силы тока учесть сечение и количество жил. Для этих работ применяются электроды, наличие меди в составе которых обязательно. Сила сварочного тока зависит от количества проводов и их сечения.

Сварочный ток	Количество проводов	Сечение проводов
70 А	2	1,5 мм2
80 А	3	1,5 мм2
100 А	2	2,5 мм2
120 А	4	2,5 мм2

И все же оптимальным считается режим, при котором электрод не прилипает к проводам. Описать его, практически, не реально. Достигается он опытным путем.

Где применяется аппарат сварки медных проводов

Практически, любой аппарат для создания прочного сварного соединения проводов подающих ток, может проводить работы в

Электрических щитках,
Электрических шкафах,
Распределительных коробках,
Трансформаторных подстанциях,
На производстве,
При ремонте и создании электронно — бытовых или научных приборов,
В быту.

Естественно, что главным в любом случае будет соблюдении Правил Техники Безопасности. Для каждого производства существует установленный гост работы с электротехническими приборами и гост, по которому может проводиться их ремонт.Объединяет их один общий пункт об обесточивании ремонтируемого объекта, где должна вестись сварка электрических проводов. Дальше необходимо концы крепко соединить, возможно, методом скрутки, настроить аппарат и провести сварку.

Сварочный процесс

О выборе сварочных аппаратов для медных проводов поговорим чуть позже. Примечательно, что независимо от того, какой будет выбран аппарат, сварка должна проходить в целом одинаково и состоять из нескольких этапов:

С проводов нужно снять верхнюю оболочку. Делать это лучше ножом или ножницами, отступив от края заготовки на пару сантиметров, минимум, и аккуратно подрезав оболочку. Затем ее нужно просто стянуть.
Далее можно (некоторые профессионалы настаивают) сделать скрутку для не слишком объемных проводов с небольшим количеством стандартных по диаметру жил, она должна быть общей длиной сантиметра 2,5, а лучше 3.
Непосредственно на готовое соединение одевается зажим и подключается масса сварочного аппарата.
Выставляется сила и мощность тока, прогревается электрод.
В течение пары секунд проводится сварка.

За столь короткое время должен успеть образоваться небольшой шар из расплавленной меди. Если передержать электрод чуть больше установленного времени, то соединяемые концы просто расплавятся. Не додержать – соединение будет внутри пористым, а значит ломким.

По идее, правильно проведенная работа по сварке медных электрических проводов должна обеспечить после остывание их безопасное раскручивание. После чего место сварки изолируют. Потом можно подключать напряжение.

А теперь о выборе идеального аппарата.

В чью пользу сделать выбор

На промышленном производстве и даже в угольных сверхкатегорийных шахтах, опасных по внезапным выбросам пыли и газа, периодически проводятся работы по сварке медных проводов. Там обычно это делается стационарными или переносными аппаратами способными заварить многожильный силовой кабель, подающий электричество высокого напряжения.А вот для мелких работ в быту, например, на электронно-компьютерной плате нужна маленькая головка сварочного аппарата и регулировка параметров напряжения и силы тока. Здесь справятся – инверторы

Либо те аппараты, где дуговая сварка,
Возможно использование электронно-лучевой сварки.

Перед свариванием обязательна зачистка провода

Есть умельцы, которые способны выполнить отличную сварку медных, тонких проводов, самодельным сварочным аппаратом и им не нужна автоматическая регулировка силы тока и защита от скачков напряжения.

Дуга для сварочных работ

Согласно гост 22917 – 78 для соединения электрического кабеля должна быть применена дуговая сварка. Сварочный процесс в этом случае проходит в защищенной среде. Газ (аргон, углекислый газ, гелий) будет при нагревании меди, защищать ее от окисления. Его подача осуществляется из сварочной головки непосредственно во время сварки.От того, как зажигается и поддерживается сварочная дуга дуговая сварка делится на

Ручную
Полуавтоматическую
Автоматическую.

Принцип работы аппарата

Для сварщика важно, чтобы дуга была непрерывной. Газ поможет создать нужную среду, при которой возможно расплавление меди без окисления. Высокая температура дуги расплавляет самый крепкий металл. Максимальная теплота выделяется дуговым разрядом. Дуговая сварка, неважно ручная или полностью автоматическая, проводится угольным электродом с содержанием меди. От последнего зависит, будет ли застывшая капля пористой внутри. Если работы выполнены так, как рекомендует гост, то соединение должно получиться крепким.

Инвертор

Аппарат инверторного типа считается универсальным. Потому, что

Он легкий,
Заботиться о натяжении дуги не нужно,
Контролировать бесперебойное поступление газа так же.

Для медных проводов нужно только подобрать электрод, включить напряжение и силу тока (смотри таблицу, приведенную выше) и пробовать работать. Единственный минус – возможная пористость соединения. Принцип работы аппарата инверсия – главное в работе инвертора. Фазовый сдвиг напряжения происходит при каскадном увеличении силы тока и его частоты на выходе. Преобразование возможно в два этапа:

Переменный ток (220 В, 50 Гц) становится постоянным.
Постоянный ток вновь становится переменным, но с низким напряжением, высокой частотой и большой силой.

При работе нет необходимости удерживать постоянный зазор между дугой и свариваемыми деталями.

Заваривание в вакууме

Электронно-лучевое заваривание осуществляется в вакууме. В домашних условиях провести этот высокотехнологический процесс не реально. Специальный сварочный аппарат используется в лабораториях и заваривание, в частности, медных проводов проводится в особых камерах.Сварка электронно-лучевым способом обеспечивает:

Минимальное нагревание проводов при сварке. Количество теплоты в пять раз меньше, чем когда проводится дуговая сварка. Это резко снижает вероятность коробления проводов.
При малых температурах, электронно-лучевая сварка дает нужную концентрацию теплоты в изделие (в частности в провода). В отличие от других аппаратов, электронно-лучевой прибор нагреет не только поверхность детали, но и подаст тепло на достаточную для качественного шва, глубину.
Медь, которая за короткое время была нагрета, а затем расплавлена, в вакууме не обогащается газами. У медных проводов образуется качественное соединение, которое обладает пластичными свойствами.

Принцип работы аппарата электронно-лучевой способ сварки базируется на проплавлении, в том числе меди на передней стенке кратера. Электронный луч, как установил гост, должен иметь форму конуса. Во время процесса проплавления происходит:

Давление потока электронов,
Выделение теплоты,
Реактивное давление испаряющегося металла,
Излучение электронов.

Все это осуществляется во время передвижения меди по бокам к задней стенке. И здесь происходит кристаллизация меди. Электронно-лучевой аппарат дает возможность проводить работу с паузами, а так же непрерывным лучом.Первый сварочный аппарат появился более ста лет. За это время ученые, взяв первоначальный принцип сварки за основу, модернизировали ее процесс, создали разновидности аппаратов, способных соединять тугоплавкие либо, наоборот, легко плавящиеся металлы. Сварка медных проводов может быть осуществлена, практически, любым из известных сварочных аппаратов. Но качество работ могут гарантировать только те, что созданы для работы с медью, с учетом ее особенностей.

zavarimne.ru

Сварка скруток инверторным аппаратом и самодельным устройством

При производстве электромонтажных работ, в частности при устройстве, ремонте или замене электропроводки, невозможно обойтись без соединений проводов. Они обязательно встречаются в распределительных коробках, к ним прибегают при замене неисправного участка цепи.

Одним из видов надежного неразъемного соединения является сварка скруток, когда провода вначале скручивают, а затем сваривают.

Особенности соединений

Существует довольно много способов соединить провода – при помощи винтовых и самозажимных клемм, обжимных гильз, болта и гайки (через шайбу). Но чаще всего, концы проводов соединяют скруткой, то есть попросту скручивают.

Все перечисленные способы имеют один существенный недостаток. Даже при соблюдении правил и технологии производства работ, площадь зоны контакта двух проводников оказывается меньше рабочего сечения жилы.

При достаточно высокой нагрузке (не превышающей, тем не менее, допускаемую) место контакта будет нагреваться. Что может привести к расплавлению изоляции, короткому замыканию, пожару.

Скрутки имеют преимущество перед другими видами соединений, так как у скруток можно повысить площадь контакта проводов. Для этого достаточно пропаять концы жил в скрутке или сварить их.

Соединение пайкой достаточно трудоемко. А если учесть, что распределительные коробки, как правило, находятся на уровне 2,3-2,5 метра от пола, работы выполнять очень неудобно.

Ведь помимо паяльника, необходимо иметь при себе припой, и иногда еще и флюс. И все это на высоте. К тому же, чтобы соединение получилось качественным, его необходимо прогреть в течение довольно длительного времени, что тоже не ускоряет процесс работы.

Преимущества способа

Сварка скрутки является более технологичным видом соединения. Она выполняется быстрее, к тому же не требуется никакой присадочный материал. Оплавляемые концы скрученных проводов образуют прочное соединение, не подверженное электрохимической коррозии.

Для сварки потребуется дополнительное оборудование, и это – единственный недостаток. При отсутствии специального сварочного аппарата для сварки скруток, можно воспользоваться инверторным сварочным аппаратом, а можно изготовить такой аппарат своими руками.

Особенностью сварки скруток является то, что она проводится угольным неплавящимся электродом, который для удобства лучше заточить под конус.

Технология процесса

Концы свариваемых проводов перед соединением необходимо очистить от изоляции на 7-8 см. После этого их скручивают и обрезают так, чтобы длина скрутки была около 5 см. Около изоляции на нее устанавливают теплоотвод, в качестве которого можно использовать электрический зажим типа «крокодил».

Далее на провода подается «масса» и кратковременными касаниями электродом конца скрутки, возбуждается дуга, которая и оплавляет медные жилы. Время действия дуги не должно превышать 1-2 с, иначе скрутка сильно разогреется, изоляция может оплавиться.

В результате сварки, на конце скрутки должен получиться однородная застывшая капля металла в форме шара. Остывшее соединение изолируют любым допустимым способом. На данный момент популярна термоусадочная трубка, которую предварительно надевают на один из проводов.

Использование инверторного аппарата

Для сварки скруток можно использовать сварочный аппарат инверторного типа. Преимущества таких аппаратов в том, что при относительно малом весе они обладают значительной мощностью сварки, при этом потребляя небольшое количество электроэнергии.

Это позволяет использовать инверторные аппараты, подключив их к бытовой сети переменного тока, не опасаясь возникновения скачков и падений напряжения. Инверторы обеспечивают отличные параметры выходного тока, что позволяет поддерживать ровную и мощную дугу.

Значение тока может различаться в зависимости от материала жилы и сечения. Так, как в настоящее время алюминиевые кабели с алюминиевыми жилами не используются для устройства внутренней электропроводки, параметры сварочного аппарата можно подбирать, исходя из требований к сварке медных жил.

Примерные требования таковы:

для сварки двух проводов сечением 1,5 мм² необходимо значение тока 70-75 А;
скрутку трех таких проводов сваривают током 80-90 А;
два-три провода сечением 2,5 мм² нужно сваривать током 80-100 А;
три-четыре таких же провода соединяются при использовании тока 100-120 А.

Из-за высокой стоимости инверторных сварочных аппаратов, приобретать их для выполнения только сварки скруток нерентабельно. Если использовать некоторые детали, которые можно без труда приобрести или извлечь из старых электроприборов, изготовить устройство для сварки скруток своими руками не представит особого труда.

Самодельный аппарат

Главным компонентом при сборке аппарата для сварки скруток является трансформатор мощностью не менее 600 Вт, с выходным напряжением 12-36 В. Он должен обеспечить такое напряжение при подключении питающего напряжения 220-230 В.

При сборке аппарата необходим прочный металлический корпус подходящих размеров, в котором необходимо предусмотреть возможность установки предохранителя или автоматического выключателя номиналом 16 А.

Питающее напряжение на трансформатор должно подаваться кабелем с медными жилами и сечением не менее 1,5 мм². Лучше использовать для этого кабель типа КГ 3х1,5 с резиновой изоляцией. Корпус прибора и сердечник трансформатора необходимо подключить к заземляющему проводнику.

Для соединения трансформатора с контактом «массы» и держателем используются два провода с сечением 10,0 мм², например КГ 1х10. Длина их должна быть как можно меньшей, что бы избежать потерь тока. Держатель можно использовать от любого сварочного аппарата, отслужившего свой срок.

Угольный электрод можно сделать, разобрав старый элемент питания 373. Сердечник, он же положительный электрод, подойдет для этой цели, как нельзя лучше.

Если такой сердечник заполучить не удастся, можно приобрести в магазине угольные щетки для электродвигателей, применяемых в электроприборах или электроинструментах. Щетка зажимается в держатель и затачивается в форме конуса.

В качестве «массы» удобно использовать плоскогубцы, соединив одну их ручку с трансформатором проводом КГ 1х10. После этого ручки необходимо изолировать. Такое устройство позволит удобно держать скрутку во время сварки. Одновременно плоскогубцы выполнят и роль теплоотвода.

Меры безопасности

Сварка скруток самодельным прибором по эффективности не уступает сварке инверторным аппаратом. При производстве работ необходимо обязательно учитывать вредные факторы, которые появляются при обычной сварке.

Необходимо использовать щитки со светофильтрами для защиты от ультрафиолетового излучения, перчатки и одежду из несгораемого материала. Кроме того необходимо предусмотреть соблюдение противопожарных мер.

Правильное использование оборудования и соблюдение технологии, а также мер безопасности при работе со сваркой, позволит получить надежное соединение кабелей. В конечном итоге повышается надежность всей электропроводки и увеличивается срок ее безаварийного использования.

svaring.com

Сварка медных проводов своими руками инвертором

Сплошная электрификация страны, отраслей хозяйства требуют своевременного контроля над состоянием электрических сетей в стране. Аварийные ситуации, возникающие в результате катаклизмов, увеличивают количество ремонтно-восстановительных работ.

При ремонте электрических сетей проходится применять соединения оборвавшихся проводов. Некачественное исполнение скрутки увеличивает препятствие прохождению электрического тока, нагревает кабель. Качественное присоединение контактов достигается несколькими операциями – введением расплавленного пропоя между проводниками, сваркой, вводом в гильзу и её сжиманием. Качественным, надежным является неразъемное соединение медных проводов. Профессиональное выполнение сварочных работ исключает нагрев, повышает уровень пожарной безопасности.

Основа процедуры

Сварка медных проводов создает неразрывность соединения, проводник становится монолитным. Этот простой процесс занимает 3 секунды. Основное условие – соблюдение противопожарных правил, применение защитной одежды, маски или очков.

Процесс производится аппаратами специальной конструкции. В большинстве случаев применяют устройства, служащие для поддержания стабильности, устойчивости электрической дуги. Состоят из понижающего преобразователя напряжения, блока силовых электрических схем. Ограничительная катушка индуктивности уменьшает пульсацию тока.

Преимущества: небольшие габариты, вес, экономное потребление электроэнергии, интервал изменений энергии электрического тока.

Сварки медных проводов осуществляются инверторными аппаратами, создающими переменный ток при подключении к источнику тока постоянного. Состоят из сетевых фильтра и выпрямителя, системы управления. Их соединение происходит при помощи углеродистых, легированных проводников электронной проводимостью с электролитом.

Технология сварки

5-6-сантиметровые окончания проводников очищают от поверхностного слоя, скручивают по уровню обмотки, оставляя 5-6 мм в нормальном состоянии. Их расправляют, слаживают без перехлестывания, прижимают вместе. (При использовании трех проводов оставляется два. Остальные обрезаются.) Многопроволочная жила зажимается сварочным зажимом, плоскогубцами. Свариваемые провода должны быть отключены от сети. Оставленные нескрученные концы под воздействием сварочной дуги образуют шарообразную поверхность расплава, доходящую до скрутки.

Время сварки скруток медных проводов не должно превышать 3 секунд. Превышение закончится оплавлением поверхности защищающего материала. Величина движения электрических зарядов, необходимая для получения прочного соединения — 30-90 ампер. Зависит от количества и диаметра жил в скрутке, эффективности электрического поля подключенного источника. Остывшее место соединения изолируется специальными колпачками, полым предметом, способным сжиматься при повышении температуры, изоляционной лентой.

Аппараты сваривания

Качественное соединение обеспечивает отсутствие аварийных ситуаций, длительное время эксплуатации электропроводки. Используют специальные или самодельные сварочные устройства, взяв для использования понижающий трансформатор. Профессиональные монтеры снабжены специализированными агрегатами для сварки скруток.

В обиходе используются различные специальные устройства отечественных, зарубежных производителей, при помощи которых достигается монолитность свариваемых медных проводников:

ТС 700 (ООО «Призма»), специализирующийся на сварке медных, алюминиевых скруток, имеющий простую конструкцию, вес, позволяющий быстрое перемещения. Выходное электрическое поле 12 В, используемая скорость потребления энергии — 1-1,5 кВт. Выпускают несколько разновидностей – ТС 700-1 (бытовые), ТС-700-2 (профессиональные для индивидуального использования монтерами), ТС 700-3 для крупных производителей оборудования;
полуавтомат «Аврора Про» цифровой инверторный. Имеет блокиратор пульсации, цифровая панель показывает имеющееся сетевое напряжение. Позволяет подобрать электрод необходимого сечения. Вмонтирован прибор, предохраняющий от прилипания, регулирующий ток. Производитель по заявке заказчика выпускает аппараты, работающие в опасных условиях;
аппарат для сварки проводов РЕСАНТА САИ-160 работает от сети 220 В, снабжен регулятором тока 10-160 ампер. Напряжение электрической дуги – 26 В;
итальянский сварочный аппарат QUATTRO ELEMENTI 160 Mano 643-255. Приспособлен для бытового использования;
инверторная модель PFTRIOTMax Welder DC-200 C. Особенность — низкий уровень шумового эффекта, точность применения. Используются электроды 5 мм;
FUBAG IQ 160 немецкого производства, снабжен двумя кабелями с держателем электродов, зажимом заземления.

Аппараты для сварки медных проводов обладают достаточно весомыми недостатками: создают помехи в бытовой сети, имеют высокую стоимость. Хорошие познания принципов работы электротехнических аппаратов позволяют самостоятельно собрать сварочный агрегат. Основа — трансформатор мощностью 200-450 ватт. Несложная схема позволяет выполнить монтаж неопытному потребителю. Самоделка не требует больших денежных вложений, позволяет решать большинство домашних дел.

Внедряется технология создания монолита аппаратами для сварки медных проводов в безвоздушном помещении. Такие операции требуют оснащения специальным оборудованием, вакуумной камерой. Медь плавиться тонким, четко направленным электронным лучом. Провода нагреваются более низкой температурой, что сохраняет их производственные качества. Направленный луч влияет на равномерность распределения нагрева площади, внутренней протяженности шва, повышается показатель сварки. Отсутствие воздуха предотвращает увеличение уровня свариваемого металла газами. Процесс носит непрерывный характер, контролируется, регулируется оператором. Аппарат для сварки медных проводов, технологии использования постоянно модернизируются, улучшаются. Уменьшаются производственные затраты, операционное время. В обиходе мелких, средних предприятий резко уменьшается использование громоздких сварочных трансформаторов. Ведется активный процесс их замены на современные удобные инверторы отечественных и зарубежных производителей сварочной техники.

pauk.top
