Перфоратор представляет собой ударную машину, работа которой представлена ударно-вращательными движениями. Основным отличием от процесса сверления является пробивание отверстия при помощи бура.

Содержание

1 Устройство патрона и ударной части перфоратора
2 Как поменять ударный болт в перфораторе (видео)
3 Другие составляющие инструмента
4 Ремонт перфоратора своими руками
5 Смазка и другие виды обслуживания перфоратора
6 Назначение и применение бурчарды для перфоратора
7 Профилактические меры для защиты от поломок
8 Как починить перфоратор (видео)

Устройство патрона и ударной части перфоратора

Конструктивные особенности перфоратора зависят от фирмы-производителя и функциональных характеристик. В целом, устройство всех перфораторов обладает схожестью, и основано на работе:

ударного механизма;
редуктора;
электродвигателя;
патрона.

Работа перфоратора обусловлена наличием вертикально или горизонтально расположенного коллекторного электродвигателя. Для небольших перфораторов чаще используется горизонтальное расположение двигателя, что делает использование инструмента комфортным, но негативно сказывается на нагрузке. Вертикальное размещение двигателя придаёт бойку и поршневой системе большую амплитуду, поэтому инструмент способен выдерживать значительную нагрузку.

Обязательный компонент любого перфоратора представлен ударным механизмом, в зависимости от типа которого инструмент может быть:

электромеханическим;
электропневматическим.

Второй вариант, при незначительной мощности двигателя, позволяет обеспечивать максимальную воздействующую энергию. Перфораторы облегченного типа имеют качающийся подшипник. Средние и тяжелые инструменты отличаются наличием кривошипно-шатунного механизма.

Ударный механизм облегченного типа представлен поршнем, бойком, подшипником и тараном.
Более тяжелый инструмент помимо кривошипно-шатунного механизма, имеет таран, ударник, поршень и насадку.

Принцип действия:

подача вращающего момента с двигателя на внутреннюю подшипниковую втулку;
получение вибрации от перпендикулярной оси, представленной наружной втулкой и поршнем;
запуск действия тарана;
вибрация поршня и удары по бойку;
воздействие бойка на рабочую часть патрона.

В результате таких действий мощность моторной части преобразуется в достаточную ударную силу.

Как поменять ударный болт в перфораторе (видео)

Другие составляющие инструмента

В качестве дополнительных узлов и устройств, делающих работу максимально удобной, легкой и эффективной,

используются:

противовибрационное устройство;
ограничитель глубины работы;
пылеудаляющие средства.

Производителями перфораторов разрабатываются новые и современные противовибрационные системы, которые могут быть как активными, так и пассивными. Активный тип AVS-систем устанавливается исключительно на наиболее мощные модели.

Гашение или снижение вибрации в процессе работы инструмента осуществляется амортизирующим устройством, противовесом с пружиной. Пассивная система представлена обычными резиновыми накладками на корпусе. Предохранительная муфта защищает электродвигатель при мгновенной остановке и предотвращает перегорание и перегрев при возросших значениях тока.

Ремонт перфоратора своими руками

Перфораторы, вне зависимости от вида, чаще всего эксплуатируются в достаточно сложных условиях, которые сопровождаются вибрациями, ударной силой и значительным количеством пыли, что может провоцировать появление механических и электрических поломок.

Наиболее характерные поломки электрики чаще всего бывают представлены проблемами пусковой кнопки и износом щеток. Исправлять неисправности двигателя своими руками не рекомендуется. Такие проблемы устраняются только профессиональными электриками-обмотчиками.

Кнопку и графитовые щетки приобрести и заменить самостоятельно достаточно просто, и чаще всего они идут в качестве дополнительного комплекта к инструменту. Главным условием правильной замены при условии ремонта своими руками является строгое соблюдение расположения контактов конфигурации и зажима в соответствии с заводским подключением. Выход из строя электрики сопровождается чрезмерным искрением, шумом и характерным запахом гари, исходящим от корпуса.

Если инструмент не включается, то причиной может быть как поломка электрики, так и сбой в механической части. Механическая часть может прийти в негодность в результате негативного воздействия пыли и грязи, которые попадают в подвижные части перфоратора, а также при превышении допустимой нагрузки. Чтобы минимизировать риск полоски механики нужно регулярно отдавать инструмент на профилактическое обслуживание в ремонтную мастерскую, где будут правильно подобраны смазка и подшипники, а также ударные комплектующие.

Разборка инструмента

При нестабильной работе инструмента, появлении нехарактерных звуков, шума и запаха гари, а также отсутствии включения, перфоратор требуется правильно разобрать:

развести редуктор и корпус прибора до образования щели, шириной в 305 см;

перевести переключатель в ударное положение и снять переключатель;
демонтировать корпус с редуктора;
разобрать патрон;
отсоединить рычаг переключателя режимов;
снять якорь, открутив три болта и сняв крышку.

Облегченные перфораторы можно ремонтировать самостоятельно, а замену частей профессионального инструмента необходимо доверить профессионалам.

Как поменять статор перфоратора(видео)

Поэтапный поиск и устранение поломок

К категории наиболее частых и распространённых проблем, сопровождающих эксплуатацию бытового и профессионального перфоратора, относятся как быстро и легко устранимые, так и требующие обслуживания в ремонтных мастерских. Все перечисленные ниже проблемы требуют замены поврежденных элементов.

Проблема	Причина
Трещины на стволовой части	Столкновение работающего под нагрузкой бура со стальной арматурой в глубине высверливаемого отверстия
Поломка бойка на ударном механизме	Столкновение работающего под нагрузкой бура со стальной арматурой в глубине высверливаемого отверстия
Критичный уровень износа внутренней стволовой поверхности	Длительный период эксплуатации перфоратора при отсутствии смазки хвостовиков бура и зубила
Повреждение зубов на шестеренках	Падение инструмента или попадание на работающую шестерню твердого фрагмента строительного мусора
Слом муфты на сцеплении	Выполнение переключения рабочих режимов под нагрузкой
Заклинивание и проворачивание опорного подшипника в посадочном гнезде	Систематическое попадание внутрь опорного подшипника строительной пыли или неправильный, несвоевременный уход
Задиры на ламелях у якоря	Отсутствие контроля состояния и степени изношенности угольных щеток
Износ защиты обмотки электродвигателя	Падение при отсутствии остановки двигателя

Смазка и другие виды обслуживания перфоратора

При обслуживании перфоратора требуется ориентироваться на следующие несложные рекомендации:

Перфораторы снабжаются специальным переключателем на три положения:

ударный или отбойный молоток;
вращение или функция дрели;
вращение с ударным воздействием.

Перед тем, как приступить к непосредственной работе с перфоратором, обязательно нужно установить переключатель в нужное положение.

Назначение и применение бурчарды для перфоратора

Бучарда является специальным ручным инструментом в виде небольшого стального молотка, который имеет зубчатую рабочую поверхность. Зубчики на поверхности характеризуются своеобразной пирамидальной формой. Бучарда применяется при обработке бетонных, каменных, оштукатуренных и других твёрдых поверхностей, с которых необходимо скалывать ненужные слои, что позволяет добиться изделия с нужной формой.

Область применения:

для нанесения насечек на поверхности с целью получения более крепкого склеивания;
с целью удаления старого красящего слоя и очистки поверхности от загрязнений различного характера;
при необходимости удалить ржавчину с металлических поверхностей.

Насадка такого типа используется с целью максимальной механизации работ.

Такая насадка изготавливается методом литья. Стандартная насадка чаще всего имеет четыре ряда по четыре зуба в каждом ряду, что позволяет обработать порядка тысячи квадратных метров бетонной поверхности. Кроме всего прочего, налажен выпуск бучарды с 25, 36 или 49 твердосплавными зубьями. Такой вариант насадки позволяет легко и быстро избавится от бетонных наплывов.

Профилактические меры для защиты от поломок

Основные профилактические мероприятия заключаются в своевременной очистке инструмента пару раз в месяц и пропитке специальным лаком или смазкой. К выбору смазочных материалов нужно подходить очень грамотно и внимательно:

рекомендуется приобретать и использовать растворы, изготовленные тем же производителем, что и сам инструмент;
допускается использовать масла, применяемые для дизельных двигателей;
помимо приобретения смазочных составов необходимо покупать щетки, которые в первую очередь изнашиваются.

При проведении плановой профилактики оборудования, рекомендуется использовать для замены угольно-графитовые щетки, характеризующиеся оптимальным сочетанием стоимости и качества. Самостоятельное обслуживание инструмента предполагает контроль уровня смазочного материала через круглый лючок, расположенный в верхней или задней части.

Например, при профилактике модели «Спарки» специалисты рекомендуют использовать смазочные растворы на основе смазки «Литол-24» с добавлением «Циатима». Допускается также использовать чистый «Литол-24». При использовании профессионального оборудования желательно не только ремонтировать, но и производить профилактические работы исключительно в специализированных сервисных центрах.

Как починить перфоратор (видео)

Не только бытовые, но и профессиональные перфораторы нуждаются в серьезном отношении в процессе эксплуатации и обслуживания, поэтому очень важно знать устройство и основные правила работы с ним. Понимание конструкции позволяет не только самостоятельно выполнять основные, несложные ремонтные работы, но и помогает продлить срок эксплуатации инструмента.

Советы по ремонту перфоратора своими руками, его полная разборка и сборка

Для работы важно использовать качественный инструмент: с таким и работать приятнее, и неисправности у него возникают значительно реже. Но всё-таки когда происходят поломки, нелишним будет знать, как их можно исправить самостоятельно.

Перфоратор – это тот инструмент, который всегда пригодится в хозяйстве. Он используется для бурения и сверления отверстий, незаменим для владельцев жилья, сделанного из железобетонных конструкций, так как дрель в таких условиях может оказаться бесполезной.

Конструкция перфоратора
Разборка и ремонт патрона
Полная разборка перфоратора
Ремонт наиболее часто встречающихся неисправностей
Разборка электродвигателя
Смена подшипников и кнопки пуска
Рекомендации по эксплуатации перфоратора

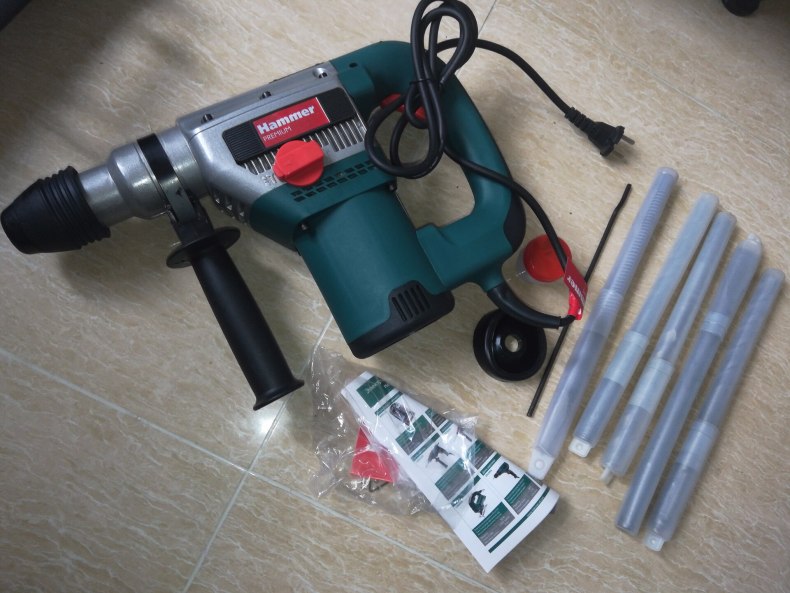

Конструкция перфоратора

Для того чтобы самостоятельно починить перфоратор в случае поломки, нужно знать его устройство. И хотя есть несколько видов перфораторов, разные модели могут отличаться набором функциональностей или мощностью, но по конструкции и принципу действия они сходны.

Перфоратор состоит из:

Электромотора.
Понижающего редуктора. Ответственен за увеличение крутящего момента рабочей оси и снижение скорости вращения.
Ударного механизма. Наличием этой части перфоратор и отличается от дрели.
Патрона. Выполняет роль закрепления для насадок.

Выбирать тип и марку перфоратора нужно, отталкиваясь от того, где и как часто будет применяться инструмент. Во всяком случае, лучше, чтобы он был качественным, тогда и поломок можно будет избежать. Однако важно знать признаки, по которым можно определить, что электроприбор скоро выйдет или уже вышел из строя. Эти признаки следующие:

Во время работы с прибором появляются странные звуки.
Появление запаха гари.
Появление дыма.
В рабочем режиме работает нестабильно.
Появление искр из аппарата во время работы.
Прибор не включается.

Разборка и ремонт патрона

Одна из частых поломок, с которой сталкиваются владельцы перфораторов, – это выход из строя патрона. Для того чтобы его разобрать, потребуется такой инвентарь: отвёртка, молоток, плоскогубцы и рожковый ключ.

Для начала необходимо на торце найти резиновую муфту и снять её и стопорное кольцо. После этого откроется доступ к рабочей муфте, которую нужно сместить и снять ещё одно стопорное кольцо. Для разжимания колец можно воспользоваться плоской отвёрткой. Следующим шагом будет извлечение пружины и фиксирующих шариков. Теперь нужно снять патрон, для этого можно воспользоваться тисками и зажать в них патрон, взять рожковый ключ и за лыски вращать шпиндель.

В случае, если при работе с перфоратором слетел патрон, это может означать, что корпус патрона в месте крепления пришёл в негодность. Для устранения данной проблемы достаточно заменить стопорное кольцо новым.

Бывают случаи, что во время использования из патрона вылетает бур. Тогда нужно разобрать патрон и определить, что могло стать причиной. Следует обратить внимание на следующие детали: шарики, ограничительное кольцо и фиксирующую пружину. Если какая-то из них испорчена, то нужно заменить её, тогда проблема решится.

Если при разборке патрона стало ясно, что внутренний цилиндр пришёл в негодность, то патрон нужно заменить полностью, так как он не подлежит восстановлению. В этом случае можно достать из старого все детали, которые ещё не износились, они могут пригодиться в дальнейшем, если в новом патроне износятся какие-то из этих составляющих.

После ремонта важно первое время при работе не давать сильных нагрузок, чтобы проверить работоспособность инструмента.

Полная разборка перфоратора

Если неисправность перфоратора связана не с патроном, а с его механической или электрической частью, то потребуется произвести полную разборку инструмента для выяснения причины поломки.

Для разборки можно ознакомиться с инструкцией или технической документацией к конкретной модели, однако следует знать, что стандартно механическая часть находится за патроном, а электрическая следует за механической. Для начала необходимо будет воспользоваться отвёрткой или шуруповёртом и выкрутить шурупы, на которых держится пластмассовый корпус. Количество шурупов зависит от модели. Провода, которые есть в наличии, аккуратно отсоединяются. Важно при разборе запомнить или записать последовательность соединения деталей, чтобы в дальнейшем не возникло проблем со сборкой. Обязательно следует ознакомиться с инструкцией, чтобы знать, где какие детали расположены, и их правильные названия.

Ремонт наиболее часто встречающихся неисправностей

Одной из часто встречающихся неисправностей бывает искрение щёток. Зачастую это происходит из-за износа самой детали, поэтому для устранения этой проблемы их нужно заменить на новые.

Ещё может возникнуть необходимость в снятии переключателя режимов работы, для этого нужно установить его в положении «удар» (чтобы стрелка указывала на изображение молотка) и повернуть его дальше ещё примерно на один сантиметр. Далее из гнезда освобождается рычаг и вытягивается на себя.

Если во время работы корпус перфоратора сильно нагревается, то, возможно, во-первых, не соблюдён режим эксплуатации, а во-вторых, причина может крыться в неисправности электродвигателя.

Разборка электродвигателя

В случае если было определено, что поломка связана с электродвигателем, следует заняться его разборкой. Для этого нужно, следуя инструкции, определить, где находится электромотор, и отсоединить его корпус от редуктора. Понадобится открутить скрепляющие их шурупы. Из направляющей втулки вынуть ротор мотора, после чего станет возможным полный осмотр деталей электродвигателя.

Вооружившись мультиметром, можно проверить обмотки медного проводника, и если будет определено межвитковое замыкание, то придётся заменить якорь на новый. Нелишним будет проверить, не повреждена ли изоляция, и если такая проблема выявлена, то устранить её.

Смена подшипников и кнопки пуска

Иногда возникает необходимость в смене подшипников. Во время осмотра можно заметить, что если его прокрутить вручную, то он может издавать странные звуки типа треска или хруста. Это означает, что подшипник нуждается в замене. Для этого можно использовать специальный съёмник, он состоит из винтовой части и части, которая приспособлена для захвата гильзы подшипника. После демонтажа требуется установка нового подшипника, для этого обычно пользуются молотком из резины или дерева, лёгкими ударами которого нужно поставить подшипник на своё место. Важно не прилагать чрезмерных усилий, чтобы ось подшипника не сместилась относительно оси вала.

Также может возникнуть необходимость в замене кнопки пуска, для этого сначала снимается крышка, которая является корпусом для защиты внутренних деталей перфоратора. После этого контакты проводников, которые подключены к кнопке, отсоединяются, а сама кнопка вытаскивается из посадочного места. Теперь остаётся взять новую кнопку и произвести все вышеуказанные действия в обратном порядке.
