Основные данные

Собственноручно собранный по простой схеме сварочный инвертор сможет иметь данные вполне приличного устройства:

• напряжение на входе 220 вольт;
• на входе ток 32 ампера;
• на выходе ток 250 ампера.

Обычно используют напряжение 220 вольт, но можно сделать аппарат и для напряжения 380 вольт. Трехфазные аппараты имеют несколько выше показатели.

Сборка блока питания

Монтаж начинается с намотки трансформатора, его функция – это обеспечение стабильным напряжением следующих за ним деталей. Для его изготовления используют феррит Ш 7х7 (можно Ш 8х8), на который наматывают разные по количеству витков обмотки: сто, пятнадцать, пятнадцать и двадцать, соответственно 0,3; 1; 0,2 и 0,3 миллиметров.

Для снижения вредного влияния возможного перепада сетевого напряжения, кольца провода необходимо класть на всю ширину катушки.

Первичную обмотку надо изолировать стеклотканью и намотать экран из провода 0,3 мм. Он должен покрыть всю ширину каркаса, а направление витков – совпадать с предыдущей обмоткой.

Последовательность работы с остальными обмотками такая же. На выходе должно быть от 20 до 25 вольт. Его можно отрегулировать подбором деталей. Синусоидальный ток преобразуется в постоянный с помощью диодов, соединенный, как «косой мост», а для охлаждения необходимо подобрать радиаторы, возможно, со старого компьютера.

Один охладитель закрепляется к верхним частям деталей и изолируется слюдяной прокладкой. Второй – к нижней части моста и крепится с использованием термопасты.

Выводы диодного моста направляются туда же, куда будут выходить и контакты транзисторов, что работают как преобразователи. Длина проводов, которые соединяют мост и транзисторы – не больше 15 сантиметров. Блок питания и инверторный блок разделяются металлической пластиной, приваренной к основанию.

Монтаж силового блока

Этот блок представляет собой трансформатор, что снижает U и увеличивает ток. Для его изготовления нужна пара сердечников Ш 20х208. Для изоляции их друг от друга модно использовать бумагу.

Намотка выполняется полоской из меди, ширина которой 40 миллиметров, а толщина – 0,25 миллиметров. Для прокладки витков можно использовать бумагу хорошего качества, а вторичную обмотку формируют, перекладывая фторопластовую полосу.

Монтировать понижающий трансформатор, используя толстый провод, не надо потому, что ток, имея высокую частоту, проходит по поверхности проводника и тот не нагревается внутри.

Нагрев деталей аппарата нужно уменьшать принудительным охлаждением. Для этой цели подойдет вентилятор из системного блока компьютера.

Сборка инверторного блока

Чтобы сделать сварочный инвертор своими руками необходимо перейти к следующему этапу – монтажу инверторного блока. Так, как этот узел преобразовывает ток из постоянного в переменный, нужны мощные транзисторы, которые будут то открываться, то закрываться, создавая высокую частоту.

В инструкцию для изготовления простого инвертора можно включить схему инверторного блока.

Есть смысл этот блок монтировать с применением нескольких транзисторов, чтобы частота была более стабильной и при выполнении сварки аппарат меньше гудел.

Корпус

Пошаговая сборка инвертора своими руками предусматривает подбор надежного корпуса для такого изделия. Для этой цели вполне подойдет старый системный блок от компьютера (чем древнее, тем лучше потому, что в нем толще металл).  Можно самому изготовить коробку из листового металла, а внизу использовать гетинакс в пол сантиметра или больше.

Различные виды самодельных сварочных инверторов имеют общую черту – это управление работой аппарата. На передней панели устанавливают выключатель, ручку регулировки сварочного тока, контакты для проводки, контрольные лампы.

Таким образом, чтобы обзавестись таким нужным в домашней мастерской аппаратом, не обязательно покупать готовый инвертор. Можно изучить необходимую теорию, приобрести детали и самому собрать сварку, которая будет надежно работать.

Фото сварочного инвертора своими руками

tytmaster.ru

Сварочный инвертор самодельный – разбираем схемы самодельных сварочных аппаратов

Сварочный инвертор, также называемый сварочным аппаратом, некогда был изобретен достаточно известным ученым Юрием Негуляевым и с тех пор стал практически незаменимым прибором. Сварочный инвертор самодельный – это достаточно простая идея для тех, кто имеет хотя бы минимальное представление о сварке.

Мы предлагаем вам разобраться в некоторых тонкостях того, как сделать собственными руками полуавтоматический инвертор на транзисторах и тиристорах.

Конструирование сварочного аппарата

Разумеется, существуют различные схемы самодельных сварочных аппаратов. Они являются источником дальнейшей конструкции, будь она самодельной или же покупной. Мы будем рассматривать классическую схему, принадлежащую Негуляеву, которая лежит в основе всех последующих доработок.

В конструкции провод не должен быть опоясанным термоизолирующим материалом. Самодельная сварка может быть создана на основе простенькой дюралюминиевой плиты размером в 6 мм, к которой уже, согласно схеме, присоединяются все необходимые провода и проводники, отдающие тепло.

С помощью достаточно мощного вентилятора, которым может послужить радиатор автомобиля, обдуваются и радиаторы выпрямительных диодов, и резонансный дроссель. Помимо этого, дроссель должен быть прижат к основанию с помощью прокладочного уплотнителя.

Дроссельный прибор, без которого ваш сварочный инвертор самодельный никогда не заработает, проще всего изготовить из шести медных сердечников. Их можно достать из старых трансформаторов строчной работы или же телевизоров старого образца. В крайнем случае – их можно приобрести. Что касается применяемых в схеме диодов, их проще прижать к инверторной схеме и подвести к ним стабилизаторы напряжения или уплотнители изоляции.

Вентилятор сможет охлаждать несколько мостов, при этом, будучи огражденным от каждого системой изоляции. Такой вариант конструкции будет способствовать тому, что транзисторы будут охлаждаться без дополнительного присоединения к мостам или радиатору.

Вторичную обмотку, при необходимости, можно вывести на ферритовые цилиндры. Так как вентиляция вторичной обмотки в данном случае играет большую роль, необходимо отметить возможное резонансное напряжение.

Работа с проводниками

Расположение проводников выполняется так, как это рекомендуют схемы самодельных сварочных аппаратов. В данном случае важно лишь то, чтобы они не контачили между собой, иначе это вызовет серьезный сбой в работе всей схемы. Также рекомендуется проводить монтаж силового моста. Как правило, для этого применяют провод из меди не толще 2 мм, возможно, даже без изоляции.

Его необходимо обмотать обыкновенными нитками в два-три слоя после лужения. Для крепления рекомендуются изолирующие элементы, которые смогут принять на себя часть нагрузки транзисторов. Их можно прижать к применяемому радиатору. Элементы можно устанавливать, применяя дюралюминиевые пластины. Так как они закручиваются небольшими болтами, это удобно, если у вас запланирована маленькая и практичная самодельная сварка.

Как изготовить импульсный инвертор?

Руководствуясь различными схемами, необходимо запомнить простое правило: при создании трансформатора обмотка должна охватывать всю доступную ширину каркаса, так как это предотвратит возможные повреждения конструкции. Для создания понадобятся подходящие варианты уплотнителей, трансформаторный преобразователь, жестянка из меди, изоляция.

В этом варианте вторичную обмотку накладывают в несколько слоев. Посредством токового трансформаторного аппарата отдельные кольца прикрепляются к первичной и вторичной обмотке, как это указано в вашей схеме, после того как дроссель будет намотан на ферритный сердечник.

Для охлаждения можно взять старый радиатор от стационарного компьютера, так как он максимально подходит по критериям энергопотребления и мощности. Если вам необходим действительно устойчивый трансформатор, который составит основу импульсного инвертора, для обмотки рекомендуется применять медную ленту, поскольку алюминиевые элементы неустойчивы к переменному току.

Важным является еще один момент: работа такого бесперебойного устройства зависит не только от величины переменного или постоянного тока, но и от толщины провода. Если при сборе будет использована обмотка больше, чем половина миллиметра, возможно возникновение обратного эффекта, который отрицательно скажется на работоспособности других бытовых приборов в сети.

Такой самодельный инвертор весит в среднем около 8 килограмм, при этом, он будет располагать достаточной пропускной способностью.

---

---

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

swarka-rezka.ru

Как сделать недорогой инвертор сварочный своими руками

В данном материале, вы можете увидеть схему, по которой можно собрать инвертор сварочный своими руками. Значение максимального потребляемого тока — 32 А, напряжение питания — 220 В. Приблизительное значение сварочного тока — 250 А, это дает возможность для осуществления сварки с использованием электрода 5-ки. Дуга имеет длину 10 мм. Источник питания по КПД не уступает магазинным приборам, и иногда и превосходит (речь идет о инверторных).

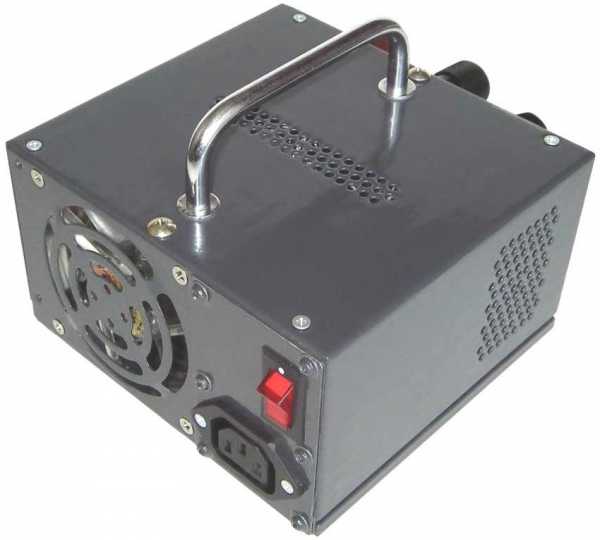

Общий вид (осталось только вставить в корпус)

Рисунок 1 показывает схему, по которой построен блок питания в сварочном аппарате инверторного типа.

Рис. 1 Инвертор сварочный своими руками, устройство блока питания

Печатная плата инвертора

Печатная плата драйвера

Намотка трансформатора осуществляется согласно памятке приведенной ниже:

Вторичная обмотка состоит из такого же провода и намотана в 18 витков. Блок питания имеет общую массу примерно 350 г.

Печатная плата ограничителя длины дуги

СКАЧАТЬ схемы в высоком качестве

Рис. 2 Сварочный инвертор, принципиальная схема

На рисунке 2 показана принципиальная схема инвертора сварочного.

СКАЧАТЬ схемы в высоком качестве

Первичная обмотка токового трансформатора представляет  вывод первички выходного трансформатора, продетый сквозь отверстие в плате, а заодно и сквозь сердечник токового трансформатора.

Печатная плата опробована, на ней все работает нормально.

Инвертор сварочный своими руками — 2 работающих и проверенных схемы:
