Воздействие токов высокой частоты и индукционного нагрева на здоровье.

14 октября 2013

По утверждению Теслы, год, проведенный им в Питсбурге, был потерян для исследовательских работ в области многофазных токов. Возможно, что это утверждение близко к истине, но возможно и то, что именно этот год стал началом дальнейших творческих успехов изобретателя. Дискуссия с инженерами завода Вестингауза не прошла бесследно. Обоснование предложенной им частоты переменного тока в 60 периодов требовало более тщательного анализа экономической эффективности применения как меньших, так и более высоких частот. Научная добросовестность Теслы не позволяла ему оставить этот вопрос без тщательной проверки.

Возвратившись в 1889 году из Европы, он принялся за конструирование генератора переменного тока большой частоты и вскоре создал машину, статор которой состоял из 348 магнитных полюсов. Этот генератор давал возможность получать переменный ток с частотой в 10 тысяч периодов в секунду (10 кГц). Вскоре ему удалось создать и еще более высокочастотный генератор и начать изучение различных явлений при частоте 20 тысяч периодов в секунду.

Исследования показали, что по мере увеличения частоты переменного тока можно значительно уменьшить объем железа в электромагнитных электродвигателях, а начиная с определенной частоты, можно создавать электромагниты, состоящие из одних только обмоток, вообще без железа в катушках. Двигатели, созданные из таких электромагнитов без железа, были бы чрезвычайно легкими, но во многих других отношениях неэкономичны, и уменьшение затрат металла не окупалось бы из-за значительного увеличения потребления электроэнергии.

Исследуя широкий диапазон частот переменного тока первоначально в пределах, которые могли бы быть применены в многофазной системе (25-200 периодов в секунду), Тесла вскоре перешел к изучению свойств и возможностей практического использования токов повышенных (10-20 тысяч периодов в секунду) и высоких (20-100 тысяч периодов в секунду) частот. Для получения значительно большего числа периодов и значительно более высоких напряжений, чем это могло быть достигнуто созданными им генераторами токов высокой частоты, необходимо было найти и опереться на иные принципы. Хорошо знакомый с мировой литературой по электрофизике и электротехнике, Тесла изучил работу знаменитого американского физика Джозефа Генри, высказавшего еще в 1842 году предположение, что при некоторых электрических разрядах (в том числе и разряде лейденской банки) имеются не только "главные разряды", но и встречные, причем каждый последующий несколько слабее предыдущего. Так было впервые замечено существование затухающего двухстороннего электрического разряда.

Тесла знал и о том, что спустя одиннадцать лет после Генри английский физик лорд Кельвин экспериментально доказал, что электрический разряд конденсатора есть процесс двухсторонний, продолжающийся до тех пор, пока энергия его не будет израсходована на преодоление сопротивления среды. Частота этого двухстороннего процесса достигает 100 миллионов колебаний в секунду. Искра между шариками разрядника, кажущаяся однородной, в действительности состоит из нескольких миллионов искр, проходящих в короткий промежуток времени в обе стороны.

Кельвин дал математическое выражение процесса двухстороннего разряда конденсатора. Позднее Феддерсон, Шиллер, Кирхгоф, Гельмгольц и другие исследователи не только проверили правильность этого математического выражения, но и значительно дополнили теорию электрического разряда. Знаком был Тесла и с работами Антона Обербанка, наблюдавшего явление электрического резонанса, то есть процесс резкого возрастания амплитуды (размаха) колебаний при приближении частоты внешнего колебания к частоте собственные внутренних колебаний системы.

Хорошо известны были ему и опыты Герца и Лоджа, занимавшихся изучением электромагнитных волн. Особенно большое впечатление на Теслу произвели эксперименты Генриха Герца, подтвердившие теоретические предположения Джемса К. Максвелла о волновой природе электромагнитных явлений. Надо заметить, что в работах Герца Тесла впервые нашел указание на явление так называемых "стоячих электромагнитных волн", то есть волн, накладывающихся одна на другую так, что они в одних местах усиливают друг друга, создавая "пучности", а в других уменьшают до нуля, создавая "узлы".

Зная все это, Никола Тесла в 1891 году закончил конструирование прибора, сыгравшего исключительную роль в дальнейшем развитии самых различных отраслей электротехники и особенно радиотехники. Для создания токов высокой частоты и высокого напряжения он решил воспользоваться известным свойством резонанса, то есть явлением резкого возрастания амплитуды собственных колебаний какой-либо системы (механической или электрической) при наложении на них внешних колебаний с той же частотой. На основании этого известного явления Тесла создал свой резонансный трансформатор.

Действие резонансного трансформатора основано на настройке в резонанс его первичного и вторичного контуров. Первичный контур, содержащий как конденсатор, так и индукционную катушку, позволяет получить переменные токи весьма высокого напряжения с частотами в несколько миллионов периодов в секунду. Искра между шариками разрядника вызывает быстрые изменения магнитного поля вокруг первичной катушки вибратора. Эти изменения магнитного поля вызывают возникновение соответствующего высокого напряжения в обмотке вторичной катушки, состоящей из большого числа витков тонкой проволоки, причем частота переменного тока в ней соответственно количеству искровых разрядов достигает нескольких миллионов перемен в секунду.

Наибольшей величины частота достигает в момент, когда периоды первичной и вторичной цепи совпадают, то есть когда наблюдается явление резонанса в этих цепях.

Тесла разработал очень простые методы автоматической зарядки конденсатора от источника тока низкого напряжения и разрядки его через трансформатор с воздушным сердечником. Теоретические расчеты изобретателя показали, что даже при самых незначительных величинах емкости и индукции в созданном им резонансном трансформаторе при соответствующей настройке можно получить путем резонанса весьма высокие напряжения и частоты.

Открытые им в 1890 году принципы электрической настройки резонансного трансформатора и возможность изменять емкость для изменения длины волны электромагнитных колебаний, создаваемых трансформатором, стали одним из наиболее важных оснований радиотехники, а мысли Теслы об огромной роли конденсатора и вообще емкости и самоиндукции в развитии электротехники оправдались.

При создании резонансного трансформатора пришлось решить еще одну практическую задачу: найти изоляцию для катушек сверхвысокого напряжения. Тесла занялся вопросами теории пробоя изоляции и на основании этой теории нашел лучший способ изолировать витки катушек - погружать их в парафиновое, льняное или минеральное масло, называемое теперь трансформаторным. Позднее Тесла еще раз возвратился к разработке вопросов электрической изоляции и сделал весьма важные выводы из своей теории.

Едва начав опыты с токами высокой частоты, Никола Тесла ясно представил себе огромные перспективы, открывавшиеся перед человечеством при широком использовании токов высокой частоты. Направление работ Теслы свидетельствует о необычайно разносторонних выводах, которые он сделал из своего открытия.

Прежде всего, он пришел к убеждению, что электромагнитные волны играют исключительно важную роль в большинстве явлений природы. Взаимодействуя друг с другом, они либо усиливаются, либо ослабляются, либо вызывают новые явления, происхождение которых мы иногда приписываем совершенно другим причинам. Но не только электромагнитные излучения играют огромную роль в самых различных явлениях природы. Тесла интуицией большого ученого понял значение различных излучений еще до замечательных открытий радиоактивных элементов. Когда позднее, в 1896 году, Анри Беккерель, а затем Пьер и Мария Кюри открыли это явление, Тесла нашел в этом подтверждение своих предвидений, высказанных им еще в 1890 году.

Огромное значение переменных токов в развитии промышленности, получившей, наконец, необходимый ей электродвигатель, стало ясно Николе Тесле при первом же знакомстве с преимуществами трехфазного тока, требующего для его передачи всего лишь три провода. Для Теслы уже в то время было несомненно, что должен быть открыт способ передачи электроэнергии и вовсе без проводов, с помощью электромагнитных волн. Эта проблема привлекла внимание Теслы, стала предметом его занятий еще в конце 1889 года.

Однако практическое применение токов высокой частоты для самых разнообразных целей требовало изучения на первый взгляд самых различных, не связанных между собой вопросов. Эти-то эксперименты в широком масштабе и начал проводить в своей лаборатории Никола Тесла.

Начав систематические опыты с токами высокой частоты и высокого напряжения, Тесла должен был прежде всего разработать меры защиты от опасности поражения электрическим током. Эта частная, вспомогательная, но весьма важная задача привела его к открытиям, заложившим основу электротерапии - обширной области современной медицины.

Ход мыслей Николы Теслы был чрезвычайно оригинален. Известно, рассуждал он, что постоянный ток низкого напряжения (до 36 вольт) не оказывает вредных действий на человека. По мере повышения напряжения возможность поражения быстро возрастает.

С увеличением напряжения, поскольку сопротивление тела человека практически неизменно, сила тока так же увеличивается и достигает при 120 вольтах угрожающей величины. Более высокое напряжение становится опасным для здоровья и жизни людей.

Иное дело ток переменный. Для него предел опасного напряжения значительно выше, чем для постоянного, и этот предел отодвигается с повышением частоты. Известно, что электромагнитные волны очень высокой частоты не оказывают никакого болезненного действия на человека10. Пример тому свет, воспринимаемый при нормальной яркости здоровым глазом без всяких болезненных ощущений. В пределах каких же частот и напряжений переменный ток опасен? Где начинается зона безопасного тока?

Шаг за шагом исследовал Тесла действие переменного электрического тока на человека при разных частотах и напряжениях. Опыты он проводил на самом себе. Сначала через пальцы одной руки, затем через обе руки, наконец, через все тело пропускал он токи высокого напряжения и высокой частоты. Исследования показали, что действие электрического тока на человеческий организм складывается из двух составляющих: воздействия тока на ткани и клетки нагревом и непосредственного воздействия тока на нервные клетки.

Оказалось, что нагревание далеко не всегда вызывает разрушительные и болезненные последствия, а воздействие тока на нервные клетки прекращается при частоте свыше 700 периодов, аналогично тому, как слух человека не реагирует на колебания свыше 2 тысяч в секунду, а глаз - на колебания за пределами видимых цветов спектра.

Так была установлена безопасность токов высоких частот даже при высоких напряжениях. Более того, тепловые действия этих токов могли быть использованы в медицине, и это открытие Николы Теслы нашло широкое применение; диатермия, лечение УВЧ и другие методы электротерапии есть прямое следствие его исследований. Тесла сам разработал ряд электротермических аппаратов и приборов для медицины, получивших большое распространение как в США, так и в Европе. Его открытие было затем развито другими выдающимися электриками и врачами.

Однажды, занимаясь опытами с токами высокой частоты и доведя напряжение их до 2 миллионов вольт, Тесла случайно приблизил к аппаратуре медный диск, окрашенный черной краской. В то же мгновение густое черное облако окутало диск и тотчас поднялось вверх, а сам диск заблестел, словно чья-то невидимая рука соскоблила всю краску и отполировала его.

Удивленный Тесла повторил опыт, и снова краска исчезла, а диск сиял, поддразнивая ученого. Повторив десятки раз опыты с разными металлами, Тесла понял, что он открыл способ их очистки токами высокой частоты.

"Любопытно, - подумал он, - а не подействуют ли эти токи и на кожу человека, не удастся ли с их помощью снимать с нее различные, трудно поддающиеся удалению краски".

И этот опыт удался. Кожа руки, окрашенная краской, мгновенно стала чистой, как только Тесла внес ее в поле токов высокой частоты. Оказалось, что этими токами можно удалять с кожи лица мелкую сыпь, очищать поры, убивать микробы, всегда в изобилии покрывающие поверхность тела человека. Тесла считал, что его лампы оказывают особое благотворное действие не только на сетчатку глаза, но и на всю нервную систему человека. К тому же лампы Теслы вызывают озонирование воздуха, что также может быть использовано в лечении многих болезней. Продолжая заниматься электротерапией, Тесла в 1898 году сделал обстоятельное сообщение о своих работах в этой области на очередном конгрессе Американской электротерапевтической ассоциации в Буффало.

В лаборатории Тесла пропускал через свое тело токи напряжением в 1 миллион вольт при частоте 100 тысяч периодов в секунду (ток достигал при этом величины в 0,8 ампера). Но, оперируя с токами высокой частоты и высокого напряжения, Тесла был очень осторожен и требовал от своих помощников соблюдения всех им самим выработанных правил безопасности. Так, при работе с напряжением в 110- 50 тысяч вольт при частоте в 60-200 периодов он приучил их работать одной рукой, чтобы предотвратить возможность протекания тока через сердце. Многие другие правила, впервые установленные Теслой, прочно вошли в современную технику безопасности при работе с высоким напряжением.

Создав разнообразную аппаратуру для производства опытов, Тесла в своей лаборатории начал исследование огромного круга вопросов, относящихся к совершенно новой области науки, в которой его больше всего интересовали возможности практического использования токов высокой частоты и высокого напряжения. Работы его охватывали все многообразие явлений, начиная от вопросов генерирования (создания) токов высокой частоты и кончая детальным изучением различных возможностей их практического использования. С каждым новым открытием возникали все новые и новые проблемы.

Как одна из частных задач Теслу заинтересовала возможность использовать открытие Максвеллом и Герцем электромагнитной природы света. У него возникла мысль: если свет представляет собой электромагнитные колебания с определенной длиной волны, нельзя ли искусственно получить его не путем нагрева нити электрической лампы накаливания (что дает возможность использовать лишь 5 процентов энергии, превращающейся в световой поток), а путем создания таких колебаний, которые вызвали бы появление световых волн? Эта задача и стала предметом исследований в лаборатории Теслы в начале 1890 года.

Вскоре он накопил огромное количество фактов, позволивших перейти к обобщениям. Однако осторожность Теслы заставила его проверять десятки и сотни раз каждое свое утверждение. Он повторял сотни раз каждый опыт, прежде чем делал из него какие-либо выводы. Необычайность всех открытий Николы Теслы и огромный авторитет его привлекли внимание руководителей Американского института электроинженеров, вновь, как и три года назад, пригласивших Теслу прочесть лекцию о своих работах. Тесла избрал тему: "Опыты с переменными токами весьма высокой частоты и их использование для искусственного освещения".

По традиции, установившейся с первых лет существования института, было разослано ограниченное число приглашений лишь самым выдающимся электротехникам. Перед такой избранной аудиторией 20 мая 1892 года Тесла и прочел одну из своих самых вдохновенных лекций и продемонстрировал опыты, уже осуществленные им в своей лаборатории.

- Нет ничего, что в большей степени могло бы привлечь внимание человека и заслужило бы быть предметом изучения, чем природа. Понять ее огромный механизм, открыть ее созидательные силы и познать законы, управляющие ею, - величайшая цель человеческого разума, - этими словами начал Тесла свое выступление.

И вот он уже демонстрирует перед слушателями результаты своих исследований в новой, еще никем не изученной области токов высокой частоты.

- Рассеяние электромагнитной энергии в пространстве, окружающем источник токов высокой частоты, позволяет использовать эту энергию для самых различных целей, - убежденно говорит ученый и тут же показывает замечательный опыт. Он выдвигает гениальное положение о возможности передачи электроэнергии без проводов и в доказательство заставляет как обычные лампы накаливания, так и специально им созданные лампы без нитей внутри светиться, внося их в переменное электромагнитное поле высокой частоты. - Освещение лампами подобного рода, - говорит Тесла, - где свет возникает не под действием нагрева нитей протекающим током, а вследствие особых колебаний молекул и атомов газа, будет проще, чем освещение современными лампами накаливания. Освещение будущего, - подчеркивал ученый, - это освещение токами высокой частоты.

Особенно подробно остановился Тесла на описании своего резонансного трансформатора как источника волн весьма высокой частоты и снова подчеркнул значение разряда конденсатора в создании таких колебаний. Тесла правильно оценил большое будущее этой важнейшей детали современных радиотехнических средств. Он выразил эту мысль следующими словами:

- Я думаю, что разряд конденсатора будет в будущем играть важную роль, так как он не только предоставит возможность получать свет более простым способом в том смысле, какой указывает изложенная мною теория, но окажется важным и во многих других отношениях.

Подробно изложив результаты экспериментов с токами высокой частоты, получаемыми с помощью резонансного трансформатора, Тесла завершил лекцию словами, свидетельствующими о его ясном представлении значения дальнейшего изучения явлений, над которыми его работы едва приоткрыли завесу тайны:

- Мы проходим с непостижимой скоростью через бесконечное пространство; все окружающее нас находится в движении, и энергия есть повсюду. Должен найтись более прямой способ утилизировать эту энергию, чем известные в настоящее время. И когда свет получится из окружающей нас среды и когда таким же образом без усилий будут получаться все формы энергии из своего неисчерпаемого источника, человечество пойдет вперед гигантскими шагами.

Одно созерцание этой великолепной перспективы подымает наш дух, укрепляет нашу надежду и наполняет наши сердца величайшей радостью.

Под бурные аплодисменты Тесла закончил свое замечательное выступление. Необычайность всего показанного и особенно смелые выводы ученого, видевшего революционные последствия своих открытий, поразили слушателей, хотя далеко не все поняли содержание лекции так глубоко, как того хотелось бы Николе Тесле.

prominductor.ru

Глава шестая Токи высокой частоты. Резонанс-трансформатор. Безопасен ли электрический ток? Лекция Теслы о токах высокой частоты

Глава шестая

Токи высокой частоты. Резонанс-трансформатор. Безопасен ли электрический ток? Лекция Теслы о токах высокой частоты

По утверждению Теслы, год, проведенный им в Питсбурге, был потерян для исследовательских работ в области многофазных токов. Возможно, что это утверждение близко к истине, но возможно и то, что именно этот год стал началом дальнейших творческих успехов изобретателя. Дискуссия с инженерами завода Вестингауза не прошла бесследно. Обоснование предложенной им частоты переменного тока в 60 периодов требовало более тщательного анализа экономической эффективности применения как меньших, так и более высоких частот. Научная добросовестность Теслы не позволяла ему оставить этот вопрос без тщательной проверки.

Возвратившись в 1889 году из Европы, он принялся за конструирование генератора переменного тока большой частоты и вскоре создал машину, статор которой состоял из 348 магнитных полюсов. Этот генератор давал возможность получать переменный ток с частотой в 10 тысяч периодов в секунду. Вскоре ему удалось создать и еще более высокочастотный генератор и начать изучение различных явлений при частоте 20 тысяч периодов в секунду.

Исследования показали, что по мере увеличения частоты переменного тока можно значительно уменьшить объем железа в электромагнитных электродвигателях, а начиная с определенной частоты, можно создавать электромагниты, состоящие из одних только обмоток, вообще без железа в катушках. Двигатели, созданные из таких электромагнитов без железа, были бы чрезвычайно легкими, но во многих других отношениях неэкономичны, и уменьшение затрат металла не окупалось бы из-за значительного увеличения потребления электроэнергии.

Исследуя широкий диапазон частот переменного тока первоначально в пределах, которые могли бы быть применены в многофазной системе (25—200 периодов в секунду), Тесла вскоре перешел к изучению свойств и возможностей практического использования токов повышенных (10–20 тысяч периодов в секунду) и высоких (20—100 тысяч периодов в секунду) частот. Для получения значительно большего числа периодов и значительно более высоких напряжений, чем это могло быть достигнуто созданными им генераторами токов высокой частоты, необходимо было найти и опереться на иные принципы.

Хорошо знакомый с мировой литературой по электрофизике и электротехнике, Тесла изучил работу знаменитого американского физика Джозефа Генри, высказавшего еще в 1842 году предположение, что при некоторых электрических разрядах (в том числе и разряде лейденской банки) имеются не только «главные разряды», но и встречные, причем каждый последующий несколько слабее предыдущего. Так было впервые замечено существование затухающего двухстороннего электрического разряда.

Тесла знал и о том, что спустя одиннадцать лет после Генри английский физик лорд Кельвин экспериментально доказал, что электрический разряд конденсатора есть процесс двухсторонний, продолжающийся до тех пор, пока энергия его не будет израсходована на преодоление сопротивления среды. Частота этого двухстороннего процесса достигает 100 миллионов колебаний в секунду. Искра между шариками разрядника, кажущаяся однородной, в действительности состоит из нескольких миллионов искр, проходящих в короткий промежуток времени в обе стороны.

Кельвин дал математическое выражение процесса двухстороннего разряда конденсатора. Позднее Феддерсон, Шиллер, Кирхгоф, Гельмгольц и другие исследователи не только проверили правильность этого математического выражения, но и значительно дополнили теорию электрического разряда.

Знаком был Тесла и с работами Антона Обербанка, наблюдавшего явление электрического резонанса, то есть процесс резкого возрастания амплитуды (размаха) колебаний при приближении частоты внешнего колебания к частоте собственных внутренних колебаний системы.

Хорошо известны были ему и опыты Герца и Лоджа, занимавшихся изучением электромагнитных волн. Особенно большое впечатление на Теслу произвели эксперименты Генриха Герца, подтвердившие теоретические предположения Джеймса К. Максвелла о волновой природе электромагнитных явлений. Надо заметить, что в работах Герца Тесла впервые нашел указание на явление так называемых «стоячих электромагнитных волн», то есть волн, накладывающихся одна на другую так, что они в одних местах усиливают друг друга, создавая «пучности», а в других уменьшают до нуля, создавая «узлы».

Зная все это, Никола Тесла в 1891 году закончил конструирование прибора, сыгравшего исключительную роль в дальнейшем развитии самых различных отраслей электротехники и особенно радиотехники. Для создания токов высокой частоты и высокого напряжения он решил воспользоваться известным свойством резонанса, то есть явлением резкого возрастания амплитуды собственных колебаний какой-либо системы (механической или электрической) при наложении на них внешних колебаний с той же частотой. На основании этого известного явления Тесла создал свой резонанс-трансформатор.

Действие резонанс-трансформатора основано на настройке в резонанс его первичного и вторичного контуров. Первичный контур, содержащий как конденсатор, так и индукционную катушку, позволяет получить переменные токи весьма высокого напряжения с частотами в несколько миллионов периодов в секунду. Искра между шариками разрядника вызывает быстрые изменения магнитного поля вокруг первичной катушки вибратора. Эти изменения магнитного поля вызывают возникновение соответствующего высокого напряжения в обмотке вторичной катушки, состоящей из большого числа витков тонкой проволоки, причем частота переменного тока в ней соответственно количеству искровых разрядов достигает нескольких миллионов перемен в секунду.

Наибольшей величины частота достигает в момент, когда периоды первичной и вторичной цепи совпадают, то есть когда наблюдается явление резонанса в этих цепях[13].

Тесла разработал очень простые методы автоматической зарядки конденсатора от источника тока низкого напряжения и разрядки его через трансформатор с воздушным сердечником. Теоретические расчеты изобретателя показали, что даже при самых незначительных величинах емкости и индукции в созданном им резонанс-трансформаторе при соответствующей настройке можно получить путем резонанса весьма высокие напряжения и частоты.

Открытые им в 1890 году принципы электрической настройки резонанс-трансформатора и возможность изменять емкость для изменения длины волны электромагнитных колебаний, создаваемых трансформатором, стали одним из наиболее важных оснований современной радиотехники, а мысли Теслы об огромной роли конденсатора и вообще емкости и самоиндукции в развитии электротехники оправдались.

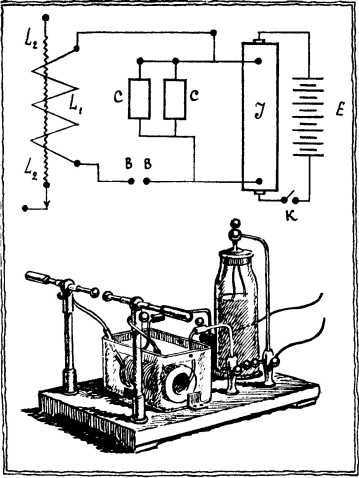

Резонанс-трансформатор Теслы: Е — батарея или другой источник тока. J — индукционная катушка. ВВ — искровой разрядник. СС — батарея лейденских банок. L1 — первичная катушка трансформатора. L2 — вторичная катушка трансформатора. К — механический прерыватель. На нижнем рисунке катушки L1 и L2 погружены в масло.

При создании резонанс-трансформатора пришлось решить еще одну практическую задачу: найти изоляцию для катушек сверхвысокого напряжения. Тесла занялся вопросами теории пробоя изоляции и на основании этой теории нашел лучший способ изолировать витки катушек — погружать их в парафиновое, льняное или минеральное масло, называемое теперь трансформаторным[14]. Позднее Тесла еще раз возвратился к разработке вопросов электрической изоляции и сделал весьма важные выводы из своей теории.

Едва начав опыты с токами высокой частоты, Никола Тесла ясно представил себе огромные перспективы, открывавшиеся перед человечеством при широком использовании токов высокой частоты. Было бы значительным преувеличением утверждать, что уже тогда он видел все частные случаи их применения в том виде, в каком это имеет место в настоящее время, но само направление работ Теслы свидетельствует о необычайно разносторонних выводах, которые он сделал из своего открытия.

Прежде всего он пришел к убеждению, что электромагнитные волны играют исключительно важную роль в большинстве явлений природы. Взаимодействуя друг с другом, они либо усиливаются, либо ослабляются, либо вызывают новые явления, происхождение которых мы иногда приписываем совершенно другим причинам. Но не только электромагнитные излучения играют огромную роль в самых различных явлениях природы. Тесла интуицией большого ученого понял значение различных излучений еще до замечательных открытий радиоактивных элементов. Когда позднее, в 1896 году, Анри Беккерель, а затем Пьер и Мария Кюри открыли это явление, Тесла нашел в этом подтверждение своих предвидений, высказанных им еще в 1890 году.

Огромное значение переменных токов в развитии промышленности, получившей наконец необходимый ей электродвигатель, стало ясно Николе Тесле при первом же знакомстве с преимуществами трехфазного тока, требующего для его передачи всего лишь три провода. Для Теслы уже в то время было несомненно, что должен быть открыт способ передачи электроэнергии и вовсе без проводов, с помощью электромагнитных волн. Эта проблема привлекла внимание Теслы, стала предметом его занятий еще в конце 1889 года.

Однако практическое применение токов высокой частоты для самых разнообразных целей требовало изучения на первый взгляд самых различных, не связанных между собой вопросов. Эти-то эксперименты в широком масштабе и начал проводить в своей лаборатории Никола Тесла.

Начав систематические опыты с токами высокой частоты и высокого напряжения, Тесла должен был прежде всего разработать меры защиты от опасности поражения электрическим током. Эта частная, вспомогательная, но весьма важная задача привела его к открытиям, заложившим основу электротерапии — обширной области современной медицины.

Ход мыслей Николы Теслы был чрезвычайно оригинален. Известно, рассуждал он, что постоянный ток низкого напряжения (до 36 вольт) не оказывает вредных действий на человека. По мере повышения напряжения возможность поражения быстро возрастает. С увеличением напряжения, поскольку сопротивление тела человека практически неизменно, сила тока также увеличивается и достигает при 120 вольтах угрожающей величины. Более высокое напряжение становится опасным для здоровья и жизни людей.

Иное дело ток переменный. Для него предел опасного напряжения значительно выше, чем для постоянного, и этот предел отодвигается с повышением частоты. Известно, что электромагнитные волны очень высокой частоты не оказывают никакого болезненного действия на человека. Пример тому свет, воспринимаемый при нормальной яркости здоровым глазом без всяких болезненных ощущений. В пределах каких же частот и напряжений переменный ток опасен? Где начинается зона безопасного тока?

Шаг за шагом исследовал Тесла действие переменного электрического тока на человека при разных частотах и напряжениях. Опыты он проводил на самом себе. Сначала через пальцы одной руки, затем через обе руки, наконец, через все тело пропускал он токи высокого напряжения и высокой частоты. Исследования показали, что действие электрического тока на человеческий организм складывается из двух составляющих: воздействия тока на ткани и клетки нагревом и непосредственного воздействия тока на нервные клетки.

Оказалось, что нагревание далеко не всегда вызывает разрушительные и болезненные последствия, а воздействие тока на нервные клетки прекращается при частоте свыше 700 периодов, аналогично тому, как слух человека не реагирует на колебания свыше 2 тысяч в секунду, а глаз — на колебания за пределами видимых цветов спектра.

Так была установлена безопасность токов высоких частот даже при высоких напряжениях. Более того, тепловые действия этих токов могли быть использованы в медицине, и это открытие Николы Теслы нашло широкое применение; диатермия, лечение УВЧ и другие методы электротерапии есть прямое следствие его исследований. Тесла сам разработал ряд электротермических аппаратов и приборов для медицины, получивших большое распространение как в США, так и в Европе. Его открытие было затем развито другими выдающимися электриками и врачами.

Однажды, занимаясь опытами с токами высокой частоты и доведя напряжение их до 2 миллионов вольт, Тесла случайно приблизил к аппаратуре медный диск, окрашенный черной краской. В то же мгновение густое черное облако окутало диск, и тотчас поднялось вверх, а сам диск заблестел, словно чья-то невидимая рука соскоблила всю краску и отполировала его.

Удивленный Тесла повторил опыт, и снова краска исчезла, а диск сиял, поддразнивая ученого. Повторив десятки раз опыты с разными металлами, Тесла понял, что он открыл способ их очистки токами высокой частоты.

«Любопытно, — подумал он, — а не подействуют ли эти токи и на кожу человека, не удастся ли с их помощью снимать с нее различные, трудно поддающиеся удалению краски».

И этот опыт удался. Кожа руки, окрашенная краской, мгновенно стала чистой, как только Тесла внес ее в поле токов высокой частоты. Оказалось, что этими токами можно удалять с кожи лица мелкую сыпь, очищать поры, убивать микробов, всегда в изобилии покрывающих поверхность тела человека.

Тесла считал, что его лампы оказывают особое благотворное действие не только на сетчатку глаза, но и на всю нервную систему человека. К тому же лампы Теслы вызывают озонирование воздуха, что также может быть использовано в лечении многих болезней. Продолжая заниматься электротерапией, Тесла в 1898 году сделал обстоятельное сообщение о своих работах в этой области на очередном конгрессе Американской электротерапевтической ассоциации в Буффало.

В лаборатории Тесла пропускал через свое тело токи напряжением в 1 миллион вольт при частоте 100 тысяч периодов в секунду (ток достигал при этом величины в 0,8 ампера). Но, оперируя с токами высокой частоты и высокого напряжения, Тесла был очень осторожен и требовал от своих помощников соблюдения всех им самим выработанных правил безопасности. Так, при работе с напряжением в 110—50 тысяч вольт при частоте в 60—200 периодов он приучил их работать одной рукой, чтобы предотвратить возможность протекания тока через сердце. Многие другие правила, впервые установленные Теслой, прочно вошли в современную технику безопасности при работе с высоким напряжением.

Создав разнообразную аппаратуру для производства опытов, Тесла в своей лаборатории начал исследование огромного круга вопросов, относящихся к совершенно новой области науки, в которой его больше всего интересовали возможности практического использования токов высокой частоты и высокого напряжения. Работы его охватывали все многообразие явлений, начиная от вопросов генерирования (создания) токов высокой частоты и кончая детальным изучением различных возможностей их практического использования. С каждым новым открытием возникали все новые и новые проблемы.

Как одна из частных задач Теслу заинтересовала возможность использовать открытие Максвеллом и Герцем электромагнитной природы света. У него возникла мысль: если свет представляет собой электромагнитные колебания с определенной длиной волны, нельзя ли искусственно получить его не путем нагрева нити электрической лампы накаливания (что дает возможность использовать лишь 5 процентов энергии, превращающейся в световой поток), а путем создания таких колебаний, которые вызвали бы появление световых волн? Эта задача и стала предметом исследований в лаборатории Теслы в начале 1890 года.

Вскоре он накопил огромное количество фактов, позволивших перейти к обобщениям. Однако осторожность Теслы заставила его проверять десятки и сотни раз каждое свое утверждение. Он повторял сотни раз каждый опыт, прежде чем делал из него какие-либо выводы.

Необычайность всех открытий Николы Теслы и огромный авторитет его привлекли внимание руководителей Американского института электроинженеров, вновь, как и три года назад, пригласивших Теслу прочесть лекцию о своих работах. Тесла избрал тему: «Опыты с переменными токами весьма высокой частоты и их использование для искусственного освещения».

По традиции, установившейся с первых лет существования института, было разослано ограниченное число приглашений лишь самым выдающимся электротехникам. Перед такой избранной аудиторией 20 мая 1892 года Тесла и прочел одну из своих самых вдохновенных лекций и продемонстрировал опыты, уже осуществленные им в своей лаборатории.

— Нет ничего, что в большей степени могло бы привлечь внимание человека и заслужило бы быть предметом изучения, чем природа. Понять ее огромный механизм, открыть ее созидательные силы и познать законы, управляющие ею, — величайшая цель человеческого разума, — этими словами начал Тесла свое выступление.

И вот он уже демонстрирует перед слушателями результаты своих исследований в новой, еще никем не изученной области токов высокой частоты.

— Рассеяние электромагнитной энергии в пространстве, окружающем источник токов высокой частоты, позволяет использовать эту энергию для самых различных целей, — убежденно говорит ученый и тут же показывает замечательный опыт. Он выдвигает гениальное положение о возможности передачи электроэнергии без проводов и в доказательство заставляет как обычные лампы накаливания, так и специально им созданные лампы без нитей внутри светиться, внося их в переменное электромагнитное поле высокой частоты. — Освещение лампами подобного рода, — говорит Тесла, — где свет возникает не под действием нагрева нитей протекающим током, а вследствие особых колебаний молекул и атомов газа, будет проще, чем освещение современными лампами накаливания. Освещение будущего, — подчеркивал ученый, — это освещение токами высокой частоты.

Особенно подробно остановился Тесла на описании своего резонанс-трансформатора как источника волн весьма высокой частоты и снова подчеркнул значение разряда конденсатора в создании таких колебаний. Тесла правильно оценил большое будущее этой важнейшей детали современных радиотехнических средств. Он выразил эту мысль следующими словами:

— Я думаю, что разряд конденсатора будет в будущем играть важную роль, так как он не только предоставит возможность получать свет более простым способом в том смысле, какой указывает изложенная мною теория, но окажется важным и во многих других отношениях.

Подробно изложив результаты экспериментов с токами высокой частоты, получаемыми с помощью резонанс-трансформатора, Тесла завершил лекцию словами, свидетельствующими о его ясном представлении значения дальнейшего изучения явлений, над которыми его работы едва приоткрыли завесу тайны:

— Мы проходим с непостижимой скоростью через бесконечное пространство; все окружающее нас находится в движении, и энергия есть повсюду. Должен найтись более прямой способ утилизировать эту энергию, чем известные в настоящее время. И когда свет получится из окружающей нас среды, и когда таким же образом без усилий будут получаться все формы энергии из своего неисчерпаемого источника, человечество пойдет вперед гигантскими шагами.

Одно созерцание этой великолепной перспективы подымает наш дух, укрепляет нашу надежду и наполняет наши сердца величайшей радостью.

Под бурные аплодисменты Тесла закончил свое замечательное выступление. Необычайность всего показанного и особенно смелые выводы ученого, видевшего революционные последствия своих открытий, поразили слушателей, хотя далеко не все поняли содержание лекции так глубоко, как того хотелось бы Николе Тесле.

Поделитесь на страничке

Следующая глава >

history.wikireading.ru

Физические основы токов высокой частоты

Переменным называют ток, периодически меняющийся по величине и направлению. В течение одного колебания сила тока нарастает до максимума, затем спадает до нуля, меняя направление на обратное, снова нарастает до максимума и опять достигает нулевого значения.

Отрезок времени (Т), в течение которого происходит одно колебание, называется периодом. Величина, обратная периоду, т. е. 1/Т, носит название частоты. Если период


Т выражен в секундах, то частота — это количество колебаний в секунду. Частота, соответствующая одному колебанию в секунду, принята за единицу и в честь физика Herz получила название герц (гц).

Если колебание совершается по закону синуса, то графическим изображением колебательного процесса является синусоида. Такие колебания получили название гармонических.

При прохождении переменного тока по проводнику вокруг последнего возникают электромагнитные колебания, распространяющиеся в пространстве во всех направлениях; они образуют электромагнитные волны. Электромагнитные волны распространяются в пустоте со скоростью света — 300 000 км/сек (3*1010 см/сек), а в различных средах с несколько меньшей скоростью.

Расстояние, которое проходит электромагнитная волна за время одного периода, называют длиной волны.

В настоящее время электромагнитные волны так называемой радиочастоты делят на длинные — 3000 м и больше, средние — от 3000 до 200 м, промежуточные — от 200 до 50 м, короткие — от 50 до 10 м, ультракороткие — менее 10 л, а последние на метровые — от 10 до 1 м, дециметровые — от 1 м до 10 см и сантиметровые — от 10 до 1 см.

Токи любой частоты, в том числе высокой, получают с помощью колебательного контура, который состоит из конденсатора (электрической емкости — С) и индуктивности (проволочной катушки — L, при токах высокой частоты без железного сердечника).

Синусоидальные модулированные токи

Если конденсатору колебательного контура сообщить заряд, то он начинает разряжаться через индуктивность: при этом вокруг нее за счет энергии тока возникает магнитное поле. Когда конденсатор полностью разрядится, ток должен прекратиться, но по мере того, как ток ослабевает, энергия магнитного поля, накопленная в индуктивности, переходит обратно в ток того же направления; в результате конденсатор снова зарядится, но знак заряда на его обкладках изменится на обратный. Получив заряд, конденсатор снова начинает разряжаться через индуктивность, но ток его разрядки будет уже противоположного направления. Прохождение тока через индуктивность будет снова сопровождаться возникновением магнитного поля, энергия которого по мере ослабления разрядного тока будет переходить в энергию наведенного тока того же направления. Обкладки конденсатора окажутся снова заряженными, и заряд их будет того же знака, что и вначале. Энергия, накопленная теперь в конденсаторе, меньше первоначальной, так как часть ее уходит на преодоление омического сопротивления контура. Идя сначала в одном направлении, а затем в обратном, ток разрядки конденсатора совершает одно колебание.

Получив снова заряд, хотя и меньший первоначального, конденсатор снова начнет разряжаться через индуктивность. С каждым колебанием амплитуда тока будет уменьшаться. Это будет продолжаться до тех пор, пока вся энергия, накопленная в конденсаторе, не израсходуется на преодоление омического сопротивления контура и частично на излучение электромагнитных волн — возникает группа затухающих колебаний. Для того чтобы колебания были малозатухающими или незатухающими, необходимо периодически подавать энергию в колебательный контур, восполнять ее потери. В современных медицинских аппаратах высокой частоты это осуществляется с помощью электронных ламп, применяемых в генераторных схемах.

Наиболее простой генераторной лампой является триод. Он имеет 3 электрода: катод, управляющую сетку и анод. При накале катод выделяет электроны. Если подать на анод положительный потенциал, а на катод отрицательный, то между анодом и катодом возникает электрическое поле, под влиянием которого отрицательно заряженные электроны притягиваются к аноду, имеющему положительный потенциал. Проникая между витками управляющей сетки, расположенной между катодом и анодом, электроны достигают анода, в результате чего в цепи анода проходит ток. Управляющая сетка расположена ближе к катоду и оказывает на электроны более сильное воздействие, чем анод. Когда на управляющей сетке имеется положительный потенциал, движение электронов ускоряется — в единицу времени большее число их попадает на анод, ток усиливается; когда же на сетке имеется отрицательный потенциал, она отталкивает электроны, не пропуская их к аноду — анодный ток становится слабее.

Триод имеет ряд недостатков, а это заставило перейти к более совершенным лампам — тетродам, лучевым тетродам, пентодам и др. Эти лампы применяют в медицинских высокочастотных генераторах, работающих на самовозбуждении с обратной связью.

Анодный ток, проходящий в цепи генераторной лампы, заряжает конденсатор колебательного контура, что ведет к возникновению электрических колебаний в анодном колебательном контуре. Колебания тока создают в катушке индуктивности колебательного контура переменное магнитное поле, силовые линии которого пересекают витки рядом расположенной катушки индуктивности управляющей сетки, наводя на ней переменные потенциалы. В результате этого колебательный контур в цепи анода через связь с сеткой лампы начинает управлять питающим его анодным током. Такая связь называется обратной. При наличии обратной связи (если включить питание в генератор) в анодном колебательном контуре возникают колебания, генератор самовозбуждается. Таков принцип работы генератора на самовозбуждении.

Практически в аппаратах высокой и ультравысокой частоты устройство колебательного контура значительно сложнее. В аппаратах высокой частоты первоначально колебания возникают в маломощном задающем генераторе. Возникающие в нем колебания передаются обычно индуктивным путем в промежуточный усилитель, а затем в выходной усилитель, собранный на более мощных лампах. Принцип усиления заключается в том, что колебания с предыдущего контура поступают на управляющие сетки более мощных ламп последующего контура, что ведет к увеличению мощности колебаний.

Элементы электродиагностики

Терапевтический контур, который служит для проведения лечебной процедуры, связан с предыдущим контуром, который обычно представляет собой выходной усилитель только индуктивно, чтобы обезопасить больного от высокого напряжения, под которым находятся предыдущие контуры.

Все контуры должны быть настроены в резонанс, т. е. на одну и ту же частоту. При этом переход энергии из одного контура в другой осуществляется наиболее полно.

Раньше для получения токов высокой частоты пользовались искровыми генераторами. В настоящее время они сняты с производства, так как не генерируют стабильной частоты, что создает радиопомехи.

Всякому электрическому току, в том числе высокочастотному, свойственно тепловое действие. Это тепло возникает внутри тканей, а потому получило название эндогенного в отличие от экзогенного, когда тепло проникает в ткани снаружи, как это происходит при воздействии лечебной грязи, парафина, грелки.

Для того чтобы понять причину появления тепла внутри тканей при токах высокой частоты, необходимо разобрать механизм их прохождения через ткани. В тканевых жидкостях и внутри клеток имеются ионы, преимущественно натрия и хлора, на которые диссоциирует основная соль, содержащаяся в организме, — хлористый натрий. Кроме ионов натрия и хлора, в организме в меньшем количестве присутствуют и другие ионы (кальция, магния, фосфора и т. п.), а также содержатся белковые молекулы, несущие на себе электрический заряд.

Кроме заряженных частиц, в тканях организма находятся полярные молекулы (диполи), у которых электрические заряды внутри молекулы смещены и можно различать два полюса — положительный и отрицательный. К дипольным молекулам (диполям) относятся, в частности, молекулы воды.

При подведении к тканям организма высокочастотного напряжения в них в пространстве между электродами возникает высокочастотное электрическое поле. Под его влиянием все заряженные частицы приходят в движение: отрицательные направляются к положительному, положительные — к отрицательному полюсу. Дипольные молекулы начинают поворачиваться вдоль поля, чтобы отрицательным полюсом быть обращенными в сторону положительно заряженного, положительным — в сторону отрицательно заряженного электрода.


Едва ионы и другие заряженные частицы успеют сдвинуться с места, как меняется направление электрического поля, что заставляет их изменить направление движения на обратное. С каждым периодом высокочастотного тока процесс этот будет повторяться. Заряженные частицы начнут колебаться с очень малой амплитудой около среднего положения с частотой колебаний высокочастотного тока. Такой ток, при котором возникает движение заряженных частиц, в данном случае колебательное, носит название тока проводимости.

Переменные токи высокой частоты

При своих колебательных движениях заряженные частицы встречают сопротивление как при столкновении друг с другом, так и с окружающими частицами тканей, что сопровождается образованием тепла. Поворот дипольных молекул тоже встречает сопротивление со стороны окружающих частиц и сопровождается выделением тепла (так называемые диэлектрические потери). Поворот в высокочастотном электрическом поле диполей, несущих на концах заряды, носит название тока смещения (поляризации). Ткани человеческого тела обладают электрической емкостью и омическим сопротивлением, включенными параллельно, что схематически представлено на рис. 40. Индуктивное сопротивление у тканей практически отсутствует.

Клеточные мембраны являются диэлектриками, хотя и несовершенными, а межтканевые жидкости и протоплазма клеток имеют ионную проводимость. В результате возникают микроскопические конденсаторы (два проводника, разделенные слоем диэлектрика). Общая емкость человеческого тела довольно значительна и составляет 0,01—0,02 мкф.

При относительно небольших частотах (для токов высокой частоты до нескольких миллионов герц в секунду) преобладает ионная электропроводность, возникает ток проводимости, при больших же частотах (несколько десятков миллионов герц) увеличивается ток поляризации. При сверхвысоких частотах, превышающих 1 млрд. гц, ток поляризации возрастает еще больше, выраженнее становятся явления, которые относят за счет осцилляторного (колебательного) действия токов высокой частоты; к ним принадлежат физико-химические сдвиги, в частности увеличение дисперсности белков. Ионный состав и число полярных молекул в разных тканях отличаются друг от друга, поэтому при одной и той же частоте, а следовательно, и длине волны в тканях будет возникать неодинаковое количество тепла. Фактически будут греться все ткани, хотя несколько больше та, для которой длина волны ближе лежит к селективной (избирательной). По Н. Н. Малову, избирательной для мышц является длина волны 2,1 м, для крови — 2,6 м, для кожи — 6 м, для печени — 5,5 м, для мозга — 11 м, для жира — 35 м. Следует отметить, что частота и соответственно длина волны колебаний, генерируемых современными медицинскими аппаратами высокой частоты, не являются достаточно селективными для тканей человеческого тела. Несмотря на это, различие в нагревании тканей проявляется в той или иной степени. Вследствие очень малого сдвига ионов от среднего положения во время колебательных движений не происходит выраженного изменения концентрации ионов на границе клеточных мембран как вне, так и внутри клетки; этим можно объяснить отсутствие раздражающего действия высокочастотного тока на ткани.

Болевая чувствительность при действии токов высокой частоты уменьшается, что в основном не зависит от возникающего тепла, а является результатом осцилляторного колебательного эффекта токов высокой частоты. Возможно, что при этом нарушается связь между элементами нервного окончания, воспринимающего боль, что ведет к понижению его возбудимости; чем выше частота тока, тем более выражено его болеутоляющее действие.

spravr.ru

Токи высокой частоты (статья) - физика, прочее

Что такое токи высокой частоты?

Токи с частотой выше 10000 Гц называют токами высокой частоты (ТВЧ). Их получают с помощью электронных устройств.

Если поместить проводник внутрь катушки, по которой течет ток высокой частоты, то в проводнике возникнут вихревые токи. Вихревые токи нагревают проводник. Скорость нагрева и температуру легко регулировать, меняя ток в катушке.



В индукционной печи можно плавить самые тугоплавкие металлы. Для получения особо чистых веществ плавку можно вести в вакууме и даже без тигля, подвесив расплавленный металл в магнитном поле. Высокая скорость нагрева очень удобна при прокатке и ковке металла. Подбирая форму катушек, можно вести пайку и сварку деталей при наилучшем температурном режиме.



Индукционная плавильная печь



Ток i, текущий по проводнику, создает магнитное поле B. На очень высоких частотах становится заметным влияние вихревого электрического поля Е, порождаемого изменением поля В.

Влияние поля Е усиливает ток на поверхности проводника и ослабляет в середине. При достаточно большой частоте ток течет только в поверхностном слое проводника.

Метод поверхностной закалки стальных изделий придумал и предложил российский ученый В. П. Вологдин. На высокой частоте индукционный ток нагревает только поверхностный слой детали. После быстрого охлаждения получается нехрупкое изделие с твердой поверхностью.



Закалочный станок

Подробнее смотрите здесь: Индукционные нагревательные и закалочные установки

Действие токов высокой частоты на диэлектрики

На диэлектрики действуют высокочастотным электрическим полем, помещая их между пластинами конденсатора. Часть энергии электрического поля расходуется при этом на нагрев диэлектрика. Нагрев с помощью ТВЧ особенно хорош, если теплопроводность вещества мала.



Высокочастотный нагрев диэлектриков (диэлектрический нагрев) широко применяется для сушки и склейки древесины, для производства резины и пластмасс.

Токи высокой частоты в медицине

УВЧ-терапия - это диэлектрический нагрев тканей тела. Смертельно опасен для человека постоянный и низкочастотный ток свыше нескольких миллиамперов. Ток высокой частоты (≈ 1 МГц), даже при силе 1 А, вызывает только разогрев тканей и используется для лечения.

"Электронож" - высокочастотный аппарат, широко применяется в медицине. Он разрезает ткани и "заваривает" кровеносные сосуды.



Прочие применения токов высокой частоты

Зерно, обработанное перед посевом ТВЧ, заметно повышает урожайность.

Индукционный нагрев газовой плазмы позволяет получить высокие температуры.

Поле частотой 2400 МГц в микроволновой электропечи варит суп прямо в тарелке за 2-3 минуты.

На изменении параметров колебательного контура при поднесении катушки к металлическому предмету основано действие миноискателя.

Токи высокой частоты применяются также для радиосвязи, телевидения и радиолокации.



Список источников:

1. Дмитриева, В.Ф. Физика: учебник для студенческих общеобразовательных учреждений среднего профессионального образования [Текст] / В.Ф. Дмитриева.  –6-е издание. стереотип. – М.: Издательский центр Академия, 2005. -  280-288.



Интернет-ресурсы:

  1. Единое окно доступа к образовательным ресурсам [Электронный ресурс].  – Режим доступа: http://window.edu.ru/window, свободный. -  Загл. с экрана. - (Дата обращения: 11.11.2014).
  2. Электронно-библиотечная система «КнигаФонд» [Электронный ресурс]. - Режим доступа: http://www.knigafund.ru/, для доступа к информ. ресурсам требуется авторизация. -  Загл. с экрана.  - (Дата обращения: 11.11.2014).
  3. Портал естественных наук  » [Электронный ресурс]. - Режим доступа: http://e-science.ru/physics, свободный. -  Загл. с экрана. - (Дата обращения: 11.11.2014).­­­­­

Просмотр содержимого документа
«Токи высокой частоты (статья) »

ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ И НАУКИ КЕМЕРОВСКОЙ ОБЛАСТИ

Государственное образовательное учреждение среднего профессионального образования

Кемеровский профессионально-технический техникум

Токи высокой частоты.

(статья)

Подготовили: преподаватели физики

Щербунова Евгения Олеговна и

Колабина Галина Алексеевна

г. Кемерово

2014

Что такое токи высокой частоты?

Токи с частотой выше 10000 Гц называют токами высокой частоты (ТВЧ). Их получают с помощью электронных устройств.

Если поместить проводник внутрь катушки, по которой течет ток высокой частоты, то в проводнике возникнут вихревые токи. Вихревые токи нагревают проводник. Скорость нагрева и температуру легко регулировать, меняя ток в катушке.

В индукционной печи можно плавить самые тугоплавкие металлы. Для получения особо чистых веществ плавку можно вести в вакууме и даже без тигля, подвесив расплавленный металл в магнитном поле. Высокая скорость нагрева очень удобна при прокатке и ковке металла. Подбирая форму катушек, можно вести пайку и сварку деталей при наилучшем температурном режиме.

Индукционная плавильная печь

Ток i, текущий по проводнику, создает магнитное поле B. На очень высоких частотах становится заметным влияние вихревого электрического поля Е, порождаемого изменением поля В.

Влияние поля Е усиливает ток на поверхности проводника и ослабляет в середине. При достаточно большой частоте ток течет только в поверхностном слое проводника.

Метод поверхностной закалки стальных изделий придумал и предложил российский ученый В. П. Вологдин. На высокой частоте индукционный ток нагревает только поверхностный слой детали. После быстрого охлаждения получается нехрупкое изделие с твердой поверхностью.

Закалочный станок

Подробнее смотрите здесь: Индукционные нагревательные и закалочные установки

Действие токов высокой частоты на диэлектрики

На диэлектрики действуют высокочастотным электрическим полем, помещая их между пластинами конденсатора. Часть энергии электрического поля расходуется при этом на нагрев диэлектрика. Нагрев с помощью ТВЧ особенно хорош, если теплопроводность вещества мала.

Высокочастотный нагрев диэлектриков (диэлектрический нагрев) широко применяется для сушки и склейки древесины, для производства резины и пластмасс.

Токи высокой частоты в медицине

УВЧ-терапия - это диэлектрический нагрев тканей тела. Смертельно опасен для человека постоянный и низкочастотный ток свыше нескольких миллиамперов. Ток высокой частоты (≈ 1 МГц), даже при силе 1 А, вызывает только разогрев тканей и используется для лечения.

"Электронож" - высокочастотный аппарат, широко применяется в медицине. Он разрезает ткани и "заваривает" кровеносные сосуды.

Прочие применения токов высокой частоты

Зерно, обработанное перед посевом ТВЧ, заметно повышает урожайность.

Индукционный нагрев газовой плазмы позволяет получить высокие температуры.

Поле частотой 2400 МГц в микроволновой электропечи варит суп прямо в тарелке за 2-3 минуты.

На изменении параметров колебательного контура при поднесении катушки к металлическому предмету основано действие миноискателя.

Токи высокой частоты применяются также для радиосвязи, телевидения и радиолокации.

Список источников:

1. Дмитриева, В.Ф. Физика: учебник для студенческих общеобразовательных учреждений среднего профессионального образования [Текст] / В.Ф. Дмитриева. –6-е издание. стереотип. – М.: Издательский центр Академия, 2005. - 280-288.

Интернет-ресурсы:

  1. Единое окно доступа к образовательным ресурсам [Электронный ресурс]. – Режим доступа: http://window.edu.ru/window, свободный. - Загл. с экрана. - (Дата обращения: 11.11.2014).

  2. Электронно-библиотечная система «КнигаФонд» [Электронный ресурс]. - Режим доступа: http://www.knigafund.ru/, для доступа к информ. ресурсам требуется авторизация. - Загл. с экрана. - (Дата обращения: 11.11.2014).

  3. Портал естественных наук » [Электронный ресурс]. - Режим доступа: http://e-science.ru/physics, свободный. - Загл. с экрана. - (Дата обращения: 11.11.2014).­­­­­

kopilkaurokov.ru

Токи высокой частоты

токи высокой частоты спутникового, токи высокой частоты на
Токи высокой частоты — переменный ток (начиная с частоты приблизительно в десятки кГц), для которого становятся значимыми такие явления, как излучение электромагнитных волн, и скин-эффект. Кроме того, если размеры элементов электрической цепи становятся сравнимыми с длиной волны переменного тока, то нарушается принцип квазистационарности, что требует особых подходов к расчёту и проектированию таких цепей.

Содержание

  • 1 Получение
  • 2 Применение
    • 2.1 Индукционный нагрев
  • 3 Безопасность
  • 4 См. также
  • 5 Примечания

Получение

Для получения токов с частотой до нескольких десятков килогерц применяют электромашинные генераторы, состоящие из двух основных частей: ротора и статора. Их обращённые друг к другу поверхности имеют зубцы, взаимное перемещение которых вызывает пульсацию магнитного поля. Частота получаемого таким образом тока равна произведению числа зубцов ротора на частоту его вращения. До 1950-х годов электромашинные радиопередатчики использовались в радиовещании и радиосвязи (см. Радиостанция Гриметон).

Более распространнёный способ получения ТВЧ — применение колебательных контуров. Это может быть электрическая цепь, имеющая в своём составе ёмкость и индуктивность. (См. Генератор сигналов).

Для получения сантиметровых и миллиметровых волн (то есть тока с частотой в миллиарды герц), используют приборы с объёмным резонатором (клистрон, магнетрон, ЛБВ, ЛОВ). В безвоздушном пространстве вблизи раскалённого катода помещают электрод, в котором сделаны одна или несколько полостей, в которые направляется поток электронов. При правильном подборе напряжения электрического поля, направления и мощности потока электронов он группируется в отдельные сгустки. Длина электромагнитной волны, получаемой в полости резонатора, приблизительно равна удвоенной длине этой полости.

Применение

Токи высокой частоты применяются в машиностроении для термообработки поверхностей деталей и сварки (см. Скин-эффект), в металлургии для плавки металлов, а также для получения электромагнитных волн необходимой частоты (радиосвязь, радиолокация).

Индукционный нагрев

Основная статья: Индукционный нагрев

Заготовка помещается внутрь установки, создающей за счёт обмотки переменное электромагнитное поле с частотой до 3 ГГц, которое, в свою очередь, заставляет двигаться свободные электроны в металлах, порождая тем самым переменный электрический ток внутри заготовок; у диэлектриков же электромагнитное поле заставляет вращаться молекулы в зависимости от величины их дипольного момента.

Безопасность

Токи высокой частоты, как принято считать, безвредны при прохождении через человеческое тело благодаря скин-эффекту. Однако электрическое и магнитное поля, а также электромагнитное излучение, создаваемые в присутствии ТВЧ, вероятно может оказывать вредное воздействие на живые организмы.

См. также

  • Радиолокационная станция
  • Переменный ток

Примечания

  1. Значение КВАЗИСТАЦИОНАРНЫЙ ТОК в Большой советской энциклопедии
  2. Детская энциклопедия, том 5. Академия педагогических наук РСФСР. Москва. 1960. стр.195

токи высокой частоты каналов, токи высокой частоты любви, токи высокой частоты на, токи высокой частоты спутникового


Токи высокой частоты Информацию О




Токи высокой частоты Комментарии

Токи высокой частоты
Токи высокой частоты
Токи высокой частоты Вы просматриваете субъект

Токи высокой частоты что, Токи высокой частоты кто, Токи высокой частоты описание

There are excerpts from wikipedia on this article and video

www.turkaramamotoru.com

Токи высокой частоты в технике





Колебания и волны

Волновой процесс.

Погрузите палку в пруд. Уровень воды должен повыситься. Но это повышение настолько ничтожно, что обнаружить его трудно. А если попеременно погружать палку в воду и вытаскивать ее, то по воде побегут волны. Они заметны на значительном расстоянии от места возникновения. Такое механическое движение воды можно сравнить с электромагнитными явлениями. Вокруг проводника с постоянным током возникает постоянное электромагнитное поле. Обнаружить его вдали от токонесущего проводника трудно.

Но если по проводнику пропускать переменный электрический ток, то и электромагнитные силы вокруг проводника будут все время меняться, т. е. электромагнитное поле вокруг него будет волноваться. От проводника с переменным током бегут электромагнитные волны.

Расстояние между двумя ближайшими гребнями волн на пруду — это длина волны. Ее обозначают греческой буквой λ (ламбда). Время, за которое какой-либо участок волнующейся поверхности воды поднимается, опускается и вновь возвращается к своему начальному положению — это период колебания — Т. Обратную величину называют частотой колебаний и обозначают буквой f. Частоту колебаний измеряют в периодах в секунду. Единица измерения частоты колебаний, соответствующая одному периоду в секунду, названа герц (гц) — в честь Генриха Рудольфа Герца (1857 — 1894), знаменитого исследователя колебаний и волн (1 тыс. герц=1 килогерц, 1 млн. герц= 1 мегагерц).

Скорость волн (с) — то расстояние, на которое волны распространяются за одну секунду. За время одного периода Т волновое движение успевает распространиться как раз на длину одной волны X. Для волнового движения справедливы следующие соотношения:

с • Т = λ; с / f = λ

Эти соотношения между частотой колебаний, длиной волны и скоростью движения волн верны не только для волн на воде, но и для любых колебаний и волн.

Необходимо сразу же подчеркнуть одно свойство электромагнитных колебаний. Когда они распространяются в пустом пространстве, то, какова бы ни была их частота, какова бы ни была длина волны, скорость их распространения всегда одна и та же —300 тыс. км/сек. Видимый свет — это один из видов электромагнитных колебаний (с длиной волны от 0,4 до 0,7 миллимикрона и частотой 1014 — 1015 гц). Скорость распространения электромагнитных волн — это скорость света (3•1010 см/сек).

В воздухе и в других газах скорость распространения электромагнитных колебаний лишь немного меньше, чем в пустоте. А в различных жидких и твердых средах она может быть в несколько раз меньше, чем в пустоте; кроме того, здесь она зависит от частоты колебаний.

Самая маленькая и самая большая Есть много единиц измерения энергии: эрг, джоуль, калория и др. Самая маленькая из них — электронвольт: электрон, разогнанный в электрическом поле между точками с разностью потенциалов в 1 в, будет обладать энергией в 1 электронвольт. Самую большую единицу энергии предложил недавно для подсчетов мировых запасов энергии индийский ученый Хоми Баба. Его единица равна тепловой энергии, которая выделяется при сжигании 33 млрд. Т каменного угля. Такое количество угля ученый взял потому, что за последние 20 лет, в течение которых особенно много добывалось и сжигалось угля, его было извлечено из земных недр именно 33 млрд. Т.

Излучение и излучатели





Мы живем в мире электромагнитных колебаний. И солнечный свет, и загадочные потоки космических лучей, падающих на Землю из межзвездных пространств, и тепло, испускаемое жарко натопленной печью, и электрический ток, циркулирующий в силовых сетях, — все это электромагнитные колебания. Все они распространяются в виде волн, в виде лучей.

Всякий предмет, всякое тело, порождающее волны, называют излучателем. Палка, которой болтают в пруду, — это излучатель водяных волн. Вода оказывает сопротивление ее движению. Чтобы двигать палку, надо затрачивать мощность. Эта передаваемая воде мощность численно равна произведению квадрата скорости движения палки на сопротивление движению. Частично эта мощность превращается в тепло — идет на нагревание воды, а частично идет на образование волн.

При движении весла в воде преодолевается сопротивление теплообразования и сопротивление излучения (волнообразования).

Можно сказать, что полное сопротивление, испытываемое палкой, — это сумма двух сопротивлений: одно из них — сопротивление теплообразования, а другое — сопротивление волнообразования — сопротивление излучения, как его принято называть.

Такие же закономерности и у электромагнитных явлений. Мощность, которую расходует в проводнике электрический ток, равна произведению сопротивления проводника на квадрат тока в нем. Если взять ток в амперах, а сопротивление в омах, то мощность получится в ваттах.

В электрическом сопротивлении любого проводника (как и в механическом сопротивлении воды движению палки) можно различить две составляющие: сопротивление теплообразования — омическое сопротивление и сопротивление излучения — сопротивление, вызванное образованием вокруг проводника электромагнитных волн, уносящих с собой энергию.

Возьмем, например, электрическую нагревательную плитку, для которой омическое сопротивление равно 20 ом, а ток — 5 а. Мощность, превращаемая в этой плитке в тепло, будет равна 500 вт (0,5 кВт). Чтобы вычислить мощность волн, бегущих от излучателя, надо помножить квадрат тока в проводнике на сопротивление излучения этого проводника.

Сопротивление излучения находится в сложной зависимости от формы проводника, от его размеров, от длины излучаемой электромагнитной волны. Но для одиночного прямолинейного проводника, во всех точках которого идет ток одного и того же направления и одинаковой силы, сопротивление излучения (в омах) выражается относительно простой формулой:

Rизл=3200(l/λ)2

Здесь l — длина проводника, а λ — длина электромагнитной волны (эта формула справедлива при l значительно меньших, чем λ).

При ориентировочных прикидках эту формулу можно применять для любых электротехнических конструкций, любых машин и аппаратов, например для нагревательной плитки, в которой провод не прямолинеен, а свернут в спираль, уложенную зигзагом. Но в качестве l в формулу сопротивления излучения надо подставлять не полную длину проводника, а один из приведенных размеров рассматриваемой конструкции. Для нагревательной плитки l приблизительно равно поперечнику плитки.

Передача толчка вдоль шеренги костяшек домино. Так же передается энергия от частицы к частице при механическом волновом движении.

На центральных электростанциях вырабатывается переменный ток с частотой 50 гц. Этому току соответствует электромагнитная волна длиной в 6 тыс. км. Не только электрическая плитка, но и самые крупные электрические машины и аппараты и даже дальние линии электропередачи имеют размеры l во много раз меньшие, нежели длина этой электромагнитной волны. Сопротивление излучения самых крупных электрических машин и аппаратов для тока с частотой 50 гц измеряется ничтожными долями ома. Даже при токах в тысячи ампер излучаются мощности меньше одного ватта.

Поэтому в практике при применении промышленного тока с частотой 50 гц не приходится учитывать его волновые свойства. Энергия этого тока крепко «привязана» к проводам. Для подключения потребителя (ламп, печей, двигателей и т. д.) необходим непосредственный контакт с токонесущими проводами.

С повышением частоты тока длина электромагнитной волны уменьшается. Например, для тока с частотой 50 Мгц она равна 3 м. При такой волне даже проводник небольших размеров может иметь значительное сопротивление излучения и при относительно небольших токах излучать значительные количества энергии.

По уточненным расчетам проводник длиной в полволны (l=λ/2) имеет сопротивление излучения Rизл. около 73 ом. При токе, скажем, 10 а излучаемая мощность будет 7,3 кВт. Проводник, способный излучать электромагнитную энергию, называют антенной. Этот термин был заимствован электриками в конце прошлого века из энтомологии, — антенной называется усик-щупальце у насекомых.

У истоков радиотехники





Электромагнитные колебания, совершающиеся с частотой в миллион миллиардов герц, наше зрение ощущает как свет. В тысячу раз более медленные колебания могут ощущаться кожей как тепловые лучи.

Электромагнитные колебания, частота которых находится в пределах от нескольких килогерц до тысяч мегагерц, не воспринимаются органами чувств, но они имеют большое значение в нашей жизни. Эти колебания способны распространяться, как и свет и тепло, в виде лучей. По-латыни слово «луч» — «радиус». От этого корня и образовано слово «радиоволны». Это колебания, порождаемые токами высокой частоты. Основное, важнейшее их применение — беспроволочная телеграфная и телефонная связь. Впервые в мире беспроволочную передачу сигналов радиоволнами практически осуществил русский ученый Александр Степанович Попов. 7 мая (25 апреля) 1895 г. на заседании физического отделения Русского физико-химического общества он продемонстрировал прием радиоволн.

В наше время с помощью радио можно установить беспроволочную связь между любыми точками земного шара. Возникли новые отрасли высокочастотной техники — радиолокация, телевидение. Радиотехника стала применяться в различных отраслях промышленности.

Обзор высокочастотной техники правильно начинать с методов получения переменных токов высокой частоты.

Самый старый и наиболее простой способ получения высокочастотных электромагнитных колебаний — это разряд конденсатора через искру. Первые радиопередатчики А. С. Попова имели искровые генераторы с такими простейшими разрядниками в виде двух шаров, разделенных воздушным промежутком.

Машинный генератор тока повышенной частоты.

В начале нашего столетия появились усовершенствованные искровые разрядники, которые давали высокочастотные колебания мощностью до 100 кВт. Но в них были велики потери энергии. В настоящее время есть более совершенные источники токов высокой частоты (ТВЧ).

Для получения токов с частотой до нескольких килогерц обычно применяют машинные генераторы. Такой генератор состоит из двух основных частей — неподвижного статора и вращающегося ротора. Обращенные друг к ДРУГУ поверхности ротора и статора зубчатые. При вращении ротора взаимное перемещение этих зубцов вызывает пульсацию магнитного потока. В рабочей обмотке генератора, уложенной на статоре, возникает переменная электродвижущая сила (э.д.с.). Частота тока равна произведению числа зубцов ротора на число его оборотов в секунду. Например, при 50 зубцах на роторе и скорости его вращения в 50 об/сек получается ток-частотой 2500 гц.

В настоящее время выпускаются машинные генераторы ТВЧ мощностью до нескольких сотен киловатт. Они дают частоты от нескольких сотен герц до 10 кгц.

Один из наиболее распространенных современных способов получения ТВЧ — это применение колебательных контуров, соединенных с электрическими управляемыми вентилями.








infopedia.su

Токи высокой частоты - Howling Pixel

Токи высокой частоты — переменный ток (начиная с частоты приблизительно в десятки кГц), для которого становятся значимыми , как излучение электромагнитных волн, и скин-эффект. Кроме того, если размеры элементов электрической цепи становятся сравнимыми с длиной волны переменного тока, то нарушается принцип квазистационарности[1], что требует особых подходов к расчёту и проектированию таких цепей.

Получение

Для получения токов с частотой до нескольких десятков килогерц применяют электромашинные генераторы, состоящие из двух основных частей: ротора и статора. Их обращённые друг к другу поверхности имеют зубцы, взаимное перемещение которых вызывает пульсацию магнитного поля. Частота получаемого таким образом тока равна произведению числа зубцов ротора на частоту его вращения. До 1950-х годов электромашинные радиопередатчики использовались в радиовещании и радиосвязи (см. Радиостанция Гриметон).

Более распространнёный способ получения ТВЧ — применение колебательных контуров. Это может быть электрическая цепь, имеющая в своём составе ёмкость и индуктивность. (См. Генератор сигналов).

Для получения сантиметровых и миллиметровых волн (то есть тока с частотой в миллиарды герц), используют приборы с объёмным резонатором (клистрон, магнетрон, ЛБВ, ЛОВ). В безвоздушном пространстве вблизи раскалённого катода помещают электрод, в котором сделаны одна или несколько полостей, в которые направляется поток электронов. При правильном подборе напряжения электрического поля, направления и мощности потока электронов он группируется в отдельные сгустки. Длина электромагнитной волны, получаемой в полости резонатора, приблизительно равна удвоенной длине этой полости.[2]

Применение

Токи высокой частоты применяются в машиностроении для термообработки поверхностей деталей и сварки (см. Скин-эффект), в металлургии для плавки металлов, а также для получения электромагнитных волн необходимой частоты (радиосвязь, радиолокация).

Индукционный нагрев

Заготовка помещается внутрь установки, создающей за счёт обмотки переменное электромагнитное поле с частотой до 3 ГГц, которое, в свою очередь, заставляет двигаться свободные электроны в металлах, порождая тем самым переменный электрический ток внутри заготовок; у диэлектриков же электромагнитное поле заставляет вращаться молекулы в зависимости от величины их дипольного момента.

Безопасность

Токи высокой частоты, как принято считать, безвредны при прохождении через человеческое тело благодаря скин-эффекту. Однако электрическое и магнитное поля, а также электромагнитное излучение, создаваемые в присутствии ТВЧ, вероятно может оказывать вредное воздействие на живые организмы.

См. также

Примечания

  1. ↑ Значение КВАЗИСТАЦИОНАРНЫЙ ТОК в Большой советской энциклопедии
  2. ↑ Детская энциклопедия, том 5. Академия педагогических наук РСФСР. Москва. 1960. стр.195
Бабат, Георгий Ильич

Георгий Ильич Баба́т (13 января 1911 года, Житомир — 15 октября 1960 года, Москва) — советский электротехник, автор более ста изобретений и многих научных идей.

Диэлектрический нагрев

Диэлектрический нагрев — метод нагрева диэлектрических материалов высокочастотным переменным электрическим полем (ТВЧ — токи высокой частоты; диапазон 0,3—300 Мгц) или электромагнитной волной (СВЧ — сверхвысокие частоты; диапазон 0,4 — 10 ГГц). ТВЧ-нагрев диэлектриков осуществляется в конденсаторах, а СВЧ-нагрев — в волноводах и объемных резонаторах.

Нагрев вызывается потерями на дипольную поляризацию диэлектриков.

Отличительной особенностью диэлектрического нагрева является объёмность тепловыделения (не обязательно однородного) в нагреваемой среде. В случае ТВЧ-нагрева тепловыделение более однородно из-за большой глубины проникновения энергии в диэлектрик; для СВЧ-нагрева характерна малая глубина проникновения и поверхностный нагрев, а также неоднородность прогрева в пространстве стоячих волн; однородность достигается за счёт теплопроводности материала.

Индукционный нагрев

Индукцио́нный нагре́в — метод бесконтактного нагрева электропроводящих материалов токами высокой частоты и большой величины.

Катушка

Катушка — многозначный термин.

Катушка (тара) — полый внутри цилиндр, стержень с кружками на концах для наматывания на него тесьмы, ниток, проволоки.

Катушка зажигания — неотъемлемая часть системы зажигания двигателя внутреннего сгорания (кроме дизельного).

Катушка индуктивности — катушка из провода с изолированными витками. Применяется в электронике и электротехнике.

Катушка кабельная, она же катушка Пупина — катушки индуктивности, последовательное включение которых через определённое расстояние обеспечивает увеличение дальности передачи телеграфных и телефонных сообщений по кабелям связи.

Катушка Румкорфа — индукционная катушка, генерирующая токи высокой частоты. Изобретена немецким конструктором Генрихом Румкорфом в 1851 году.

Катушка Теслы (трансформатор Теслы) — электрическое устройство трансформаторного типа, служащее для возбуждения высоковольтных до 1⋅106 В колебаний высокой частоты (до 1,5⋅105 Гц). Изобретена австро-венгерским инженером Николой Теслой в 1891 году.

Катушка рыболовная — важная часть рыболовной снасти.

Катушка — представитель семейства (катушки) пресноводных пресмыкающихся брюхоногих моллюсков отряда сидячеглазых.

Катушка — цирковой реквизит в виде полого металлические цилиндра, используемого в различных цирковых номерах в несколько ярусов для усложнения исполняемых трюков по сохранению баланса.

Катушка (разг.) — мера покупаемых ниток, намотанных на такой стержень.

Катушка — простейшая обмотка.

Конхотомия

Конхотомия — частичное или полное удаление слизистой оболочки носа (нижней и средней носовых раковин Conchae nasales), освобождающее дыхание.

Переменный ток

Переме́нный ток  — электрический ток, который с течением времени изменяется по величине и направлению или, в частном случае, изменяется по величине, сохраняя своё направление в электрической цепи неизменным.

Хотя переменный ток часто переводят на английский как alternating current, эти термины не являются эквивалентными. Термин alternating current (AC) в узком смысле означает синусоидальный ток, в широком смысле — периодический знакопеременный ток (то есть периодический двунаправленный ток). Условное обозначение на электроприборах: ∼{\displaystyle \thicksim } или ≈{\displaystyle \thickapprox } (знак синусоиды), или латинскими буквами AC{\displaystyle AC}.

ТВЧ

ТВЧ:

Телевидение высокой чёткости

Токи высокой частоты

This page is based on a Wikipedia article written by authors (here).
Text is available under the CC BY-SA 3.0 license; additional terms may apply.
Images, videos and audio are available under their respective licenses.

howlingpixel.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
