Таблица несущей способности профнастила
Главная → Тех. документация → Номенклатура профилированных настилов и справочные значения нагрузок
Номенклатура профилированных настилов и справочные значения нагрузок
Таблица 1. Предельные равномерно распределенные нагрузки на профилированные настилы
| Марка профнастила | Шаг опор, м. | Предельная нагрузка, кг/м2, при расчетной схеме | |||
|---|---|---|---|---|---|
| Схема 1, с одним пролетом |
Схема 2, с двумя пролетами |
Схема 3, с тремя пролетами |
Схема 4, с четырьмя пролетами |
||
| С8-1150-0,6 | 1,0 | 86 | 143 | 118 | 110 |
| 1,2 | 50 | 83 | 68 | 64 | |
| С13-1150-0,6 | 1,2 | 130 | 216 | 180 | 170 |
| 1,5 | 65 | 105 | 90 | 85 | |
| 1,8 | 40 | 65 | 54 | 50 | |
| С17-1090-0,6 | 1,5 | 97 | 242 | 136 | 187 |
| 1,8 | 56 | 140 | 115 | 109 | |
| 2,0 | 41 | 102 | 84 | 79 | |
| С18-1150-0,6 | 1,5 | 97 | 242 | 136 | 187 |
| 1,8 | 56 | 140 | 115 | 109 | |
| 2,0 | 41 | 102 | 84 | 79 | |
| СВ18-1100-0,6 | 1,5 | 97 | 242 | 136 | 187 |
| 1,8 | 56 | 140 | 115 | 109 | |
| 2,0 | 41 | 102 | 84 | 79 | |
| С20-1100-0,6 | 1,5 | 97 | 242 | 136 | 187 |
| 1,8 | 56 | 140 | 115 | 109 | |
| 2,0 | 41 | 102 | 84 | 79 | |
| С21-1000-0,6 | 1,8 | 101 | 253 | 208 | 195 |
| 2,0 | 74 | 184 | 152 | 145 | |
| НС35-1000-0,55 | 1,5 | 432 | 247 | 282 | 271 |
| 3,0 | 54 | 124 | 104 | 111 | |
| НС35-1000-0,6 | 1,5 | 471 | 322 | 365 | 350 |
| 3,0 | 54 | 124 | 104 | 111 | |
| НС35-1000-0,7 | 1,5 | 549 | 493 | 560 | 537 |
| 3,0 | 68 | 172 | 133 | 142 | |
| НС35-1000-0,8 | 1,5 | 627 | 670 | 762 | 752 |
| 3,0 | 78 | 198 | 153 | 164 | |
| С44-1000-0,55 | 1,5 | 512 | 235 | 267 | 256 |
| 3,0 | 64 | 118 | 134 | 128 | |
| С44-1000-0,6 | 1,5 | 556 | 307 | 349 | 335 |
| 3,0 | 69 | 154 | 175 | 167 | |
| С44-1000-0,7 | 1,5 | 658 | 474 | 540 | 518 |
| 3,0 | 82 | 211 | 264 | 245 | |
| С44-1000-0,8 | 1,5 | 747 | 650 | 741 | 711 |
| 3,0 | 93 | 240 | 300 | 280 | |
| НС44-1000-0,7 | 3,0 | 81 | 248 | 285 | 273 |
| Н57-900-0,7 | 3,0 | 210 | 190 | 220 | 226 |
| Н57-900-0,8 | 3,0 | 253 | 230 | 276 | 270 |
| Н57-750-0,7 | 3,0 | 290 | 262 | 309 | 295 |
| 4,0 | 91 | 170 | 199 | 190 | |
| Н57-750-0,8 | 3,0 | 337 | 365 | 426 | 409 |
| 4,0 | 106 | 205 | 256 | 245 | |
| Н60-845-0,7 | 3,0 | 323 | 230 | 269 | 257 |
| 4,0 | 102 | 172 | 184 | 175 | |
| Н60-845-0,8 | 3,0 | 388 | 324 | 378 | 360 |
| 4,0 | 122 | 203 | 254 | 241 | |
| Н60-845-0,9 | 3,0 | 439 | 427 | 504 | 482 |
| 4,0 | 138 | 240 | 300 | 286 | |
| Н75-750-0,8 | 3,0 | 582 | 527 | 659 | 615 |
| 4,0 | 248 | 296 | 370 | 345 | |
| Н75-750-0,9 | 3,0 | 645 | 617 | 771 | 720 |
| 4,0 | 293 | 347 | 434 | 405 | |
| Н114-750-0,8 | 4,0 | 588 | 588 | 735 | См.
примечание |
| 6,0 | 193 | 261 | См. примечание | ||
| Н114-750-0,9 | 4,0 | 659 | 659 | 824 | |
| 6,0 | 218 | 293 | См. примечание | ||
| Н114-750-1,0 | 4,0 | 733 | 733 | 916 | |
| 6,0 | 244 | 325 | См. примечание | ||
| Н114-600-0,8 | 4,0 | 602 | 612 | 765 | |
| 6,0 | 201 | 272 | См. примечание | ||
| Н114-600-0,9 | 4,0 | 685 | 689 | 862 | |
| 6,0 | 228 | 306 | См. примечание | ||
| Н114-600-1,0 | 4,0 | 771 | 771 | 917 | |
| 6,0 | 258 | 345 | См. примечание | ||
| Н153-840-0,75 | 5,0 | 315 — 432 | 229 — 430 | 277 — 538 | до 502 |
| 6,0 | 212 — 301 | 169 — 299 | 205 — 374 | до 349 | |
| 9,0 | 55 — 133 | 81 — 132 | 97 — 166 | до 155 | |
| Н153-840-1,0 | 5,0 | 503 — 602 | 368 — 630 | 446 — 787 | до 736 |
| 6,0 | 285 — 418 | 270 — 438 | 329 — 547 | до 511 | |
| 9,0 | 74 — 184 | 129 — 193 | 131 — 242 | до 226 | |
| Н153-840-1,5 | 5,0 | 736 — 968 | 742 — 968 | 899 — 1210 | до 1129 |
| 6,0 | 417 — 673 | 543 — 673 | 662 — 841 | до 784 | |
| 9,0 | 108 — 298 | 244 — 298 | 191 — 372 | до 347 | |
| Н158-750-0,75 | 5,0 | 394 | 273 | 330 | Нет данных |
| 6,0 | 244 | 201 | 245 | ||
| 9,0 | 64 | 96 | 119 | ||
| Н158-750-1,0 | 5,0 | 579 | 436 | 529 | |
| 6,0 | 328 | 319 | 390 | ||
| 9,0 | 86 | 152 | 181 | ||
| Н158-750-1,5 | 5,0 | 852 | 827 | 1005 | |
| 6,0 | 482 | 602 | 736 | ||
| 9,0 | 126 | 285 | 265 |
Примечания:
- В соответствии с ГОСТ 24045—94 профилированные листы должны изготавливать: для листов Н и НС — длиной от 3 до 12 м, кратной 250 мм; для листов НС и С — длиной от 2,4 до 12 м, кратной 300 мм. По согласованию изготовителя и потребителя возможно изготовление листов более 12 м.
- Расчеты предельной равномерно распределенной нагрузки на профнастилы или расчет нагрузки на профлист из условия несущей способности можно проводить по различным методикам (см.
Как выбрать профлист по таблице его несущей способности?
например нагрузки для профнастила Н153-840). Приведенные выше значения нагрузок предназначены для розничных и мелкооптовых потребителей (покупателей), применяющих профнастил для целей индивидуального строительства в незначительных по размерам и несложных в конструктивном отношении строительных объектах (ангары, навесы, торговые павильоны, палатки, дачные дома, временные и постоянные ограждения и т.д.). В случае использования профнастила в сложных и ответственных элементах конструкций промышленных, культурно-развлекательных, торгово-бытовых, складских и жилых зданий и сооружений в целях обеспечения безопасности их монтажа и эксплуатации необходима детальная проработка конкретного архитектурно-строительного проекта в специализированных региональных или центральных проектно-строительных организациях.
Назначение: профнастил (профлист) Н114 используется для возведения кровли, организации несущих конструкций, перекрытий и в качестве несъёмной опалубки.
Несущая способность профнастила
Полезная (рабочая) ширина: 600 мм.
Габаритная (полная) ширина: 646 мм.
Используемая заготовка: прокат листовой оцинкованный в рулоне и прокат листовой оцинкованный с односторонним или двухсторонним полимерным покрытием по каталогу RAL.
Профилированный лист (профлист) Н114 возможно изготовить из заготовки толщиной, указанной ниже в таблице характеристик.
Стандартная длина профлиста (профнастила) Н114 составляет от 2 м до 12 м. По дополнительному согласованию имеется возможность изготовить листы как менее 2 м длиной, так и более 12 м (до 17,5 м).
Профилированный лист (профлист) изготавливается по Стандарту организации СТО 57398459-18-2006 (СТП/ПП/18) от 28 марта 2006г.
Характеристики профилированного листа Н114-600 |
|||||||||||
|
Тип профиля |
Толщина мате- риала, мм |
Площадь сечения F, см2 |
Масса 1 м длины, кг |
Справочные величины на 1 м ширины |
Масса 1 м2, кг |
Ширина заго- товки, мм |
|||||
|
При сжатых узких полках |
При сжатых широких полках |
||||||||||
|
Момент инерции, |
Момент сопро-тивления, см3 |
Момент инерции, |
Момент сопро-тивления, см3 |
||||||||
|
Wx1, см3 |
Wx2, см3 |
Wx1, см3 |
Wx2, см3 |
||||||||
|
Н114-600-0,7 |
0,7 |
8,80 |
7,4 |
281,80 |
52,00 |
47,10 |
281,80 |
45,70 |
45,90 |
12,33 |
1250 |
|
Н114-600-0,8 |
0,8 |
10,00 |
8,4 |
323,40 |
60,10 |
53,70 |
323,40 |
52,70 |
56,00 |
14,00 |
|
|
Н114-600-0,9 |
0,9 |
11,30 |
9,3 |
362,40 |
67,30 |
60,20 |
362,40 |
59,90 |
66,00 |
15,50 |
|
|
Н114-600-1 |
1 |
12,50 |
10,3 |
399,70 |
74,00 |
66,60 |
399,70 |
66,60 |
74,00 |
17,17 |
|
|
Н114-600-1,2 |
1,2 |
15,00 |
12,3 |
512,00 |
92,50 |
87,30 |
512,00 |
87,30 |
92,50 |
20,50 |
|
Для создания надежной и долговечной конструкции кровли используется несущий профнастил для перекрытий, который имеет ряд особенностей и достоинств. Данный материал представлен в нескольких марках, отличающихся техническими свойствами и характеристиками, конструкцией и уровнем прочности, жесткостью. Необходимые параметры и свойства несущего профнастила определяются в зависимости от условий эксплуатации конструкции, предполагаемой нагрузки на кровлю и прочих важных факторов. В любом случае обязательным является точный расчет все параметров и учет особенностей материала.
Профнастил в таблицах и цифрах
Особенности несущего профнастила

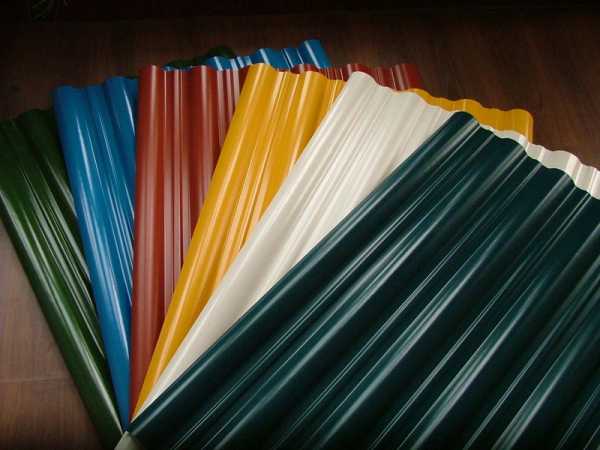

Металлический профилированный лист отличается большим разнообразием. Такой материал востребован в строительстве самых различных сооружений и объектов. Особенным видом гофролиста является несущий профнастил, отличающийся высоким уровнем жесткости и прочности. Материал подходит для создания настила кровли, перекрытий и прочих важных элементов здания. Характеристики несущего листа обеспечивают безопасность и надежность дома.
Виды профнастила имеют такой параметр как несущая способность. Данный показатель является важным, так как определяет степень надежности листа. Металлические изделия имеют достаточно простую технологию изготовления, которая позволяет получить материал с хорошей степенью жесткости. Для этого рулонные стальные листы обрабатываются на профилегибочных станках и поэтому элементы приобретают ребра жесткости. Данные конструктивные детали могут иметь различную высоту гребня, форму и характеристики.
Собственный вес несущего профнастила хорошо сочетается с высоким уровнем жесткости и надежности. Такие качества обеспечивают применение элементов в следующих целях:

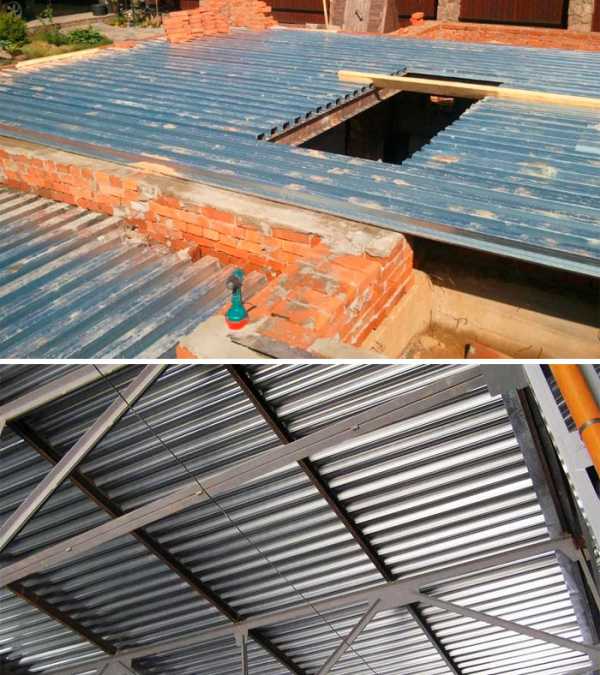

- Устройство покрытия кровли различного типа и с большим шагом обрешетки три и более метра;
- Надежная опалубка несъемного типа для монолитных перекрытий, конструкции крыши зданий;
- Междуэтажные перекрытия из композитных материалов, диафрагмы жесткости сооружений с несущим металлическим каркасом;
- Стеновые наружные ограждения различного типа конструкции.
Высокая степень надежности и оптимальные характеристики, которые имеет профнастил несущий, позволяют использовать металлические листы для строительства сооружений, подвергающихся интенсивной и существенной нагрузке. В суровых климатических условиях данный материал также отличается практичностью, но при этом важно соблюдать технологию монтажа. В любом случае несущий профнастил для кровли — материал, который надежен, долговечен и безопасен.
Металлические элементы востребованы в строительстве. Характеристики и конструктивные особенности листов позволяют уменьшить сроки изготовления сооружений, а также затраты на строительство. Например, марка несущего профнастила Н75 имеет ряд особенностей, позволяющих осуществлять монтаж с большим шагом обрешетки или величиной расстояния между прогонов в 5 или 7 метров. В данном случае сокращаются затраты на создание основы для профнастила, но обеспечивается высокий уровень надежности кровли, которая может выдержать существенную нагрузку.
Выбор оптимальной марки для создания настила крыши или перекрытий осуществляет в зависимости от необходимого уровня характеристик. При этом важно учитывать следующие свойства и параметры материала:
- Размеры листа, а также полезную ширину, которая рассчитывается с учетом нахлеста;
- Толщину металлического листа — может быть в диапазоне от 0,6 до 1,5 мм, но данный параметр определяет прочность покрытия;
- Тип покрытия, например, оцинкованный материал отличается низкой устойчивостью к влажности и химическим воздействиям, а элементы с полимерным слоем имеют более высокую степень характеристик;
- Высота профиля подбирается с учетом наклона крыши, то есть, чем больше угол, тем меньшая высота профиля требуется при монтаже;
- Форма профиля, которую имеет профнастил несущий, играет важную роль в определении степени жесткости и прочности профилированного листа.
Качественный несущий профнастил для перекрытий позволяет создать конструкцию с высокой степень надежности. При этом материал устойчив к перепаду температур, химическим и механическим воздействиям. Срок службы листов с покрытием пурал составляет более 50 лет, но важное значение имеет правильный монтаж. Соблюдение технологии крепления металлических элементов позволяет создать не только практичное покрытие, но и обеспечить хорошую звукоизоляцию.
Перед выбором металлического листа важно сделать расчет всех характеристик, необходимой несущей способности элементов, а также других параметров. После этого можно подбирать оптимальный материал, который имеет маркировку «Н», обозначающую несущий вид листа. Такой подход позволяет создать надежную конструкцию крыши или перекрытий, настила кровли или другого сооружения.
Оптимальная несущая способность профнастила представляет собой существенный параметр, который всегда учитывается при применении листов в строительстве. Качественный, надежный и универсальный профнастил несущий соответствует всем необходимым требованиям и стандартам. Стоимость данного вида является достаточно высокой по сравнению с изделиями, обладающими более низкими характеристиками. При этом данный профилированный лист является более доступным, чем другие материалы, например, металлочерепица, для обустройства крыши или перекрытий.
Долговечный профнастил несущий представлен в широком ассортименте. Различные марки отличаются показателем несущей способности, техническими характеристиками и конструктивными особенностями. Именно поэтому перед выбором важно сделать точный расчет необходимых параметров, благодаря чему несущий профнастил для перекрытий обеспечит качество сооружения.
astgift.ru
Несущая способность профлиста – таблица и правила выбора материала по ней + Видео
Несущая способность профлиста гораздо важнее всех остальных его свойств и именно она определила универсальность и большую востребованность этого строительного материала. Его привлекательный внешний вид, простота монтажа, коррозионная стойкость и прочие достоинства являются лишь полезным дополнением. Если бы у профлиста была меньшая, чем есть, несущая способность, он не нашел столь широкое применение.
1 Несущая способность кровельных материалов – чем она важна?
Несущая способность – очень важный параметр материалов, применяемых для строительства. Эта характеристика количественно отражает какую максимальную нагрузку способна выдержать та либо иная конструкция в целом и каждый ее элемент в отдельности без разрушения и/или деформации. Для кровельных материалов ее обычно исчисляют в весе на единицу площади (кг/м2).
Какие нагрузки будет испытывать, например, стена здания, понятно всем. Во всяком случае основную из них назовет даже ребенок. Это вес всех опирающихся на стену конструкций. Но какие нагрузки может испытывать крыша, ведь она сверху?
Крыша из профлистов
Рекомендуем ознакомиться
Однако кровля тоже испытывает нагрузки: от собственного и веса скопившихся мусора, воды, снега, а также ветра.
Все эти воздействия надо учитывать при проектировании крыши и непосредственно самой кровли. При выборе заведомо непрочных или материалов с маленькими размерами (рубероид, черепица и подобных) вопрос решается установкой частой либо сплошной обрешетки. Правда, она должна быть выполнена из стройматериалов с необходимой прочностью. При использовании профлиста нельзя полагаться на то, что он стальной, и выбирать этот материал, а также делать под него обрешетку наобум.
2 Как правильно рассчитать нагрузку на профлист и выбрать его
Чтобы избежать скапливания мусора и воды, крыши делают наклонными. Поэтому при расчете нагрузки на профлист учитывают только его собственный и вес снега на 1 м2, а также силу воздействия ветра на единицу площади. За массу профилированного листа берут его удельный (1 м2) вес (можно найти в ГОСТе на этот материал либо справочниках) с учетом нахлестов при монтаже.
Снеговую и ветровую нагрузку рассчитывают с учетом угла наклона крыши и региона местонахождения постройки. Угол ската крыши определит поправочные коэффициенты на распределение веса снега по поверхности кровли и аэродинамического сопротивления установленного под наклоном профлиста ветру.
Все три вычисленные нагрузки суммируются. На основании полученной величины и предполагаемой схемы опирания кровельного материала выбирают профлист с несущей способностью, превышающей вычисленное суммарное усилие на него.
Наиболее часто используемые схемы опирания профнастила
Несущая способность профилированных листов, приведенная в таблице ниже и используемая при проектировании и прочих инженерных вычислениях, была рассчитана для стандартных схем опирания: одно-, двух-, трех- и четырехпролетной. Кроме того, при этом было принято, что в зависимости от схемы ширина опор должна составлять:
- для однопролетной укладки профлиста – не меньше 40 мм;
- для остальных способов – внутренних опор не менее 70 мм, а внешних не меньше 40 мм.
Если нет возможности найти или приобрести профлист с нужной для имеющейся либо предполагаемой схемы опирания несущей способностью, то необходимо изменить конструкцию обрешетки. То есть надо привести ее в соответствие с нагрузочной способностью кровельного материала.
3 Несущая способность профлистов различных типов
Профилированный гораздо прочнее обычного ровного листа именно за счет своих волн определенного профиля. Их получают в результате механической обработки того же обычного ровного листа.
У профлистов разных типов неодинаковые прочность и несущая способность. Самые высокие эти показатели у материала, предназначенного для настилания покрытий (обозначается Н), средние – у изделий для стеновых ограждения и настила (НС), а наименьшие – у листов для стен (С). И это тоже обусловлено профилем их волн. Форма, размеры и количество последних отличаются в зависимости от типа профлиста. Чем прочнее материал, тем ближе у него расположены соседние волны, сами они выше и у них сложнее форма, что обеспечивает дополнительную жесткость изделия.

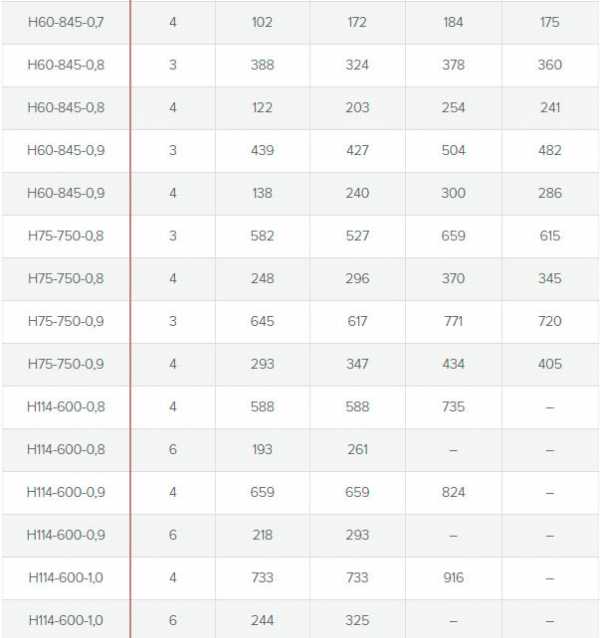

Таблица. Предельные нагрузки (равномерно распределенные) на профлист
|
Тип профиля |
Пролет, м |
Нагрузка при расчетной схеме опирания №, кг/м2 |
|||
|
1 |
2 |
3 |
4 |
||
|
С8-1150-0,55 |
1 |
76 |
189 |
146 |
214 |
|
С8-1150-0,55 |
1,25 |
39 |
97 |
75 |
80 |
|
С8-1150-0,7 |
1 |
93 |
232 |
179 |
262 |
|
С8-1150-0,7 |
1,25 |
47 |
119 |
91 |
98 |
|
С20-1100-0,55 |
1,5 |
84 |
211 |
163 |
174 |
|
С20-1100-0,55 |
2 |
36 |
89 |
69 |
73 |
|
С20-1100-0,7 |
1,5 |
118 |
295 |
227 |
243 |
|
С20-1100-0,7 |
2 |
50 |
124 |
96 |
103 |
|
С21-1000-0,5 |
1,5 |
143 |
270 |
275 |
295 |
|
С21-1000-0,5 |
2 |
60 |
151 |
116 |
125 |
|
С21-1000-0,7 |
1,5 |
210 |
453 |
405 |
434 |
|
С21-1000-0,7 |
2 |
89 |
222 |
171 |
183 |
|
HC35-1000-0,55 |
1,5 |
432 |
247 |
282 |
271 |
|
HC35-1000-0,55 |
3 |
54 |
124 |
104 |
111 |
|
HC35-1000-0,7 |
1,5 |
549 |
493 |
560 |
537 |
|
HC35-1000-0,7 |
3 |
68 |
172 |
133 |
142 |
|
H57-750-0,7 |
3 |
290 |
262 |
309 |
295 |
|
H57-750-0,7 |
4 |
91 |
170 |
199 |
190 |
|
H57-750-0,8 |
3 |
337 |
365 |
426 |
409 |
|
H57-750-0,8 |
4 |
106 |
205 |
526 |
245 |
|
H60-845-0,7 |
3 |
323 |
230 |
269 |
257 |
|
H60-845-0,7 |
4 |
102 |
172 |
184 |
175 |
|
H60-845-0,8 |
3 |
388 |
324 |
378 |
360 |
|
H60-845-0,8 |
4 |
122 |
203 |
254 |
241 |
|
H60-845-0,9 |
3 |
439 |
427 |
504 |
482 |
|
H60-845-0,9 |
4 |
138 |
240 |
300 |
286 |
|
H75-750-0,8 |
3 |
582 |
527 |
659 |
615 |
|
H75-750-0,8 |
4 |
248 |
296 |
370 |
345 |
|
H75-750-0,9 |
3 |
645 |
617 |
771 |
720 |
|
H75-750-0,9 |
4 |
293 |
347 |
434 |
405 |
|
h214-600-0,8 |
4 |
588 |
588 |
735 |
– |
|
h214-600-0,8 |
6 |
193 |
261 |
– |
– |
|
h214-600-0,9 |
4 |
659 |
659 |
824 |
– |
|
h214-600-0,9 |
6 |
218 |
293 |
– |
– |
|
h214-600-1,0 |
4 |
733 |
733 |
916 |
– |
|
h214-600-1,0 |
6 |
244 |
325 |
– |
– |
tutmet.ru
Профнастил в таблицах и цифрах
Металлический профилированный лист (профнастил) – один из самых востребованных и распространённых строительно-отделочных материалов на сегодняшний день. Номенклатура представленного на рынке профлиста поистине огромна, и неподготовленному покупателю довольно сложно в ней разобраться, ведь профнастил различается по толщине металла заготовки, форме и высоте профиля, условиям эксплуатации и свойствам защитно-декоративного покрытия, наносимого на его поверхность.
В этой полезной статье мы постарались систематизировать и сравнить различные характеристики профнастила, чтобы помочь покупателям сделать правильный выбор.
Таблица весов профнастила
Вес профлиста является важной его характеристикой, и не потому, что нужно рассчитывать возможности перевозки, а, в первую очередь, чтобы быть уверенным, что здание или строительная конструкция выдержит заданное количество профилированных листов.
В данной таблице профнастила приведены значения весов самых популярных марок профлиста относительно квадратного и погонного метров материала (ширина заготовки полагается равной 1250 мм). Поскольку каждый артикул профнастила может быть изготовлен из нескольких разновидностей стали, его масса также может варьироваться.
|
Марка профлиста |
Толщина, мм |
Вес погонного метра, кг |
Вес кв. метра, кг |
|
Несущий профнастил |
|||
|
Н57 |
0,7 |
6,5 |
8,67 |
|
Н57 |
0,8 |
7,4 |
9,87 |
|
Н60 |
0,7 |
7,4 |
8,76 |
|
Н60 |
0,8 |
8,4 |
9,94 |
|
Н60 |
0,9 |
9,3 |
11,01 |
|
Н75 |
0,7 |
7,4 |
9,87 |
|
Н75 |
0,8 |
8,4 |
11,2 |
|
Н75 |
0,9 |
9,3 |
12,4 |
|
Н114 |
0,8 |
8,4 |
14,0 |
|
Н114 |
0,9 |
9,3 |
15,5 |
|
Н114 |
1 |
10,3 |
17,17 |
|
Несуще-стеновой профнастил |
|||
|
НС35 |
0,5 |
5,4 |
5,4 |
|
НС35 |
0,55 |
5,9 |
5,9 |
|
НС35 |
0,7 |
7,4 |
7,4 |
|
НС44 |
0,5 |
5,4 |
5,4 |
|
НС44 |
0,55 |
5,9 |
5,9 |
|
НС44 |
0,7 |
7,4 |
7,4 |
|
Стеновой профнастил |
|||
|
С8 |
0,5 |
5,4 |
4,7 |
|
С8 |
0,55 |
5,9 |
5,13 |
|
С8 |
0,7 |
7,4 |
6,43 |
|
С10 |
0,5 |
4,77 |
4,77 |
|
С10 |
0,55 |
5,21 |
5,21 |
|
С10 |
0,7 |
6,5 |
6,5 |
|
С21 |
0,5 |
5,4 |
5,4 |
|
С21 |
0,55 |
5,9 |
5,9 |
|
С21 |
0,7 |
7,4 |
7,4 |
Полную характеристику профнастила С8 можно узнать, посмотрев следующее видео:
Форма гофры профлиста в цифрах
Вы, наверное, уже знаете, что самая распространённая форма гофры профнастила – трапеция. Однако в разных видах профлиста эта геометрическая фигура реализована по-разному. В следующей таблице мы приведём значения различных измерений профнастила для самых популярных марок этого материала.
|
Марка профлиста |
Ширина верхней стороны трапеции, мм |
Расстояние между внутренними крайними точками соседних трапеций, мм |
Промежуток между трапециями по нижней стороне, мм |
Величина шага, мм |
|
С8 |
52,5 |
62,5 |
52,5 |
115 |
|
С21 |
35 |
65 |
35 |
100 |
|
НС35 |
70 |
130 |
70 |
200 |
|
НС44 |
75 |
175 |
100 |
250 |
|
НС57 |
93 |
94,5 |
44 |
187,5 |
Таблицы нагрузок профнастила
Однако самая главная характеристика профлиста, то, от чего обычно отталкиваются покупатели данного материала, — это его способность выдерживать заданные нагрузки (это касается и кровельных, и несущих видов). Эта характеристика называется несущей способностью и определяет, какую нагрузку способна выдержать конструкция с профнастилом без деформации или разрушения.
Ниже приведены таблицы предельно-допустимых равномерно-распределённых нагрузок для разных видов стенового и несущего профнастила. Данные представлены для каждой из четырёх самых распространённых схем опирания профнастила, а цифры после знака тире для каждой марки профлиста обозначает толщину стали.
Таблица нагрузок профнастила стеновых марок
|
Марка профлиста |
Пролет, м |
Нагрузка при расчетной схеме, кг/ м² |
|||
|
1 пролет |
2 пролета |
3 пролета |
4 пролета |
||
|
С8-0,55 |
1 |
76 |
189 |
146 |
214 |
|
С8-0,55 |
1,25 |
39 |
97 |
75 |
80 |
|
С8-0,7 |
1 |
93 |
232 |
179 |
262 |
|
С8-0,7 |
1,25 |
47 |
119 |
91 |
98 |
|
С20-0,55 |
1,5 |
84 |
211 |
163 |
174 |
|
С20-0,55 |
2 |
36 |
89 |
69 |
73 |
|
С20-0,7 |
1,5 |
118 |
295 |
227 |
243 |
|
С20-0,7 |
2 |
50 |
124 |
96 |
103 |
|
С21-0,5 |
1,5 |
143 |
270* |
275 |
295 |
|
С21-0,5 |
2 |
60 |
151 |
116 |
125 |
|
С21-0,7 |
1,5 |
210 |
453 |
405 |
434 |
|
С21-0,7 |
2 |
89 |
222 |
171 |
183 |
Таблица нагрузок профнастила несуще-стеновых и несущих марок
|
Марка профлиста |
Пролет, м |
Нагрузка при расчетной схеме, кг/ м² |
|||
|
HC35-0,55 |
1,5 |
432 |
247 |
282 |
271 |
|
HC35-0,55 |
3 |
54 |
124 |
104 |
111 |
|
HC35-0,7 |
1,5 |
549 |
493 |
560 |
537 |
|
HC35-0,7 |
3 |
68 |
172 |
133 |
142 |
|
H57-0,7 |
3 |
290 |
262 |
309 |
295 |
|
H57-0,7 |
4 |
91 |
170 |
199 |
190 |
|
H57-0,8 |
3 |
337 |
365 |
426 |
409 |
|
H57-0,8 |
4 |
106 |
205 |
526 |
245 |
|
H60-0,7 |
3 |
323 |
230 |
269 |
257 |
|
H60-0,7 |
4 |
102 |
172 |
184 |
175 |
|
H60-0,8 |
3 |
388 |
324 |
378 |
360 |
|
H60-0,8 |
4 |
122 |
203 |
254 |
241 |
|
H60-0,9 |
3 |
439 |
427 |
504 |
482 |
|
H60-0,9 |
4 |
138 |
240 |
300 |
286 |
|
H75-0,8 |
3 |
582 |
527 |
659 |
615 |
|
H75-0,8 |
4 |
248 |
296 |
370 |
345 |
|
H75-0,9 |
3 |
645 |
617 |
771 |
720 |
|
H75-0,9 |
4 |
293 |
347 |
434 |
405 |
Ещё одна небольшая таблица, косвенно связанная с таблицами выше, — таблица выбора шага обрешётки в зависимости от угла ската кровли, марки и толщины профлиста.
Шаг обрешётки под профнастил для скатных кровель
|
Марка профлиста |
Угол наклона кровли, град. |
Толщина листа, мм |
Шаг обрешётки |
|
С8 |
Не менее 15 |
0,5 |
Сплошная обрешётка |
|
С10 |
До 15 |
0,5 |
Сплошная обрешётка |
|
Более 15 |
0,5 |
До 300 мм |
|
|
С20 |
До 15 |
0,5-0,7 |
Сплошная обрешётка |
|
Более 15 |
0,5-0,7 |
До 500 мм |
|
|
С21 |
До 15 |
0,5-0,7 |
До 300 мм |
|
Более 15 |
0,5-0,7 |
До 650 мм |
|
|
НС35 |
До 15 |
0,5-0,7 |
До 500 мм |
|
Более 15 |
0,5-0,7 |
До 1000 мм |
|
|
Н60 |
Не менее 8 |
0,7-0,9 |
До 3000 мм |
|
Н75 |
Не менее 8 |
0,7-0,9 |
До 4000 мм |
Цветовая таблица профнастила по RAL
Палитра цветов профнастила очень многообразна и открывает широчайшие возможности для дизайнерских экспериментов. Однако далеко не каждому покупателю легко разобраться в этом разнообразии оттенков, особенно если от продавца он слышит загадочные слова типа «РАЛ 3005 или 6019». В следующей таблице мы приведём самые популярные коды RAL и их расшифровку.
Знаете ли вы? Немецкий стандарт RAL (РАЛ) – это аббревиатура от немецкого названия Райх Аусшлюс фюр Лифербедингунген. Он был разработан в 1927 году, а нынешняя версия стандарта RAL Digital – цифровая версия, созданная специально для совместимости с дизайнерскими компьютерными программами – появилась в 1995 году.
|
Код RAL |
Русское название |
Английское название |
|
RAL 1014 |
Кремовый (слоновая кость) |
Ivory |
|
RAL 1015 |
Бежевый (светлая слоновая кость) |
Light Ivory |
|
RAL 1018 |
Жёлтый (жёлтый цинк) |
Zinc Yellow |
|
RAL 3003 |
Гранатовый (красный рубин) |
Ruby Red |
|
RAL 3005 |
Вишнёвый (винно-красный) |
Wine Red |
|
RAL 3009 |
Коррида (красная окись) |
Oxide Red |
|
RAL 3011 |
Терракотовый (красно-коричневый) |
Brown Red |
|
RAL 5002 |
Ультрамарин голубой |
Ultramarine Blue |
|
RAL 5005 |
Синий насыщенный (синий сигнальный) |
Signal Blue |
|
RAL 5021 |
Морская вода |
Water Blue |
|
RAL 6002 |
Зелёный (газонная трава) |
Leaf Green |
|
RAL 6005 |
Тёмный зелёный (зелёный мох) |
Moss Green |
|
RAL 7004 |
Серый (серый сигнальный) |
Signal Grey |
|
RAL 7005 |
Серый тёмный (мышиный) |
Mouse Grey |
|
RAL 8017 |
Коричневый тёмный (шоколадный) |
Chocolate Brown |
Кроме классических, однотонных расцветок профнастила, на рынке можно найти самые фантастические решения. Например, так выглядит профнастил под дерево:
Таблица характеристик полимерных покрытий профнастила
Профнастил с полимерными покрытиями, хоть и стоит дороже обычного оцинкованного, на практике оказывается более долговечным и привлекательным внешне. Основные типы полимерных покрытий, распространённых в нашей стране, это полиэстер (обычный и матовый), пурал, пластизол и PVDF.
Чтобы облегчить покупателям профнастила выбор между ними, в следующей таблице приведены основные технические характеристики каждого из этих покрытий.
|
Свойства |
Полиэстер |
Матовый полиэстер |
Пурал |
Пластизол (ПВХ) |
PVDF (ПВДФ) |
|
Физические свойства полимерного покрытия |
|||||
|
Толщина покрытия номинальная, мкм |
25 |
35 |
50 |
200 |
27 |
|
Толщина полимерного покрытия металла, мкм |
19 |
23 |
30 |
192 |
20 |
|
Толщина грунтовки, мкм |
6 |
12 |
20 |
8 |
7 |
|
Максимальная рабочая температура, °С |
90 |
90 |
100 |
70 |
110 |
|
Поверхность |
Гладкая |
Рельефная |
Гладкая |
Рельефная |
Гладкая |
|
Срок службы, лет |
20-30 |
30-40 |
40-50 |
30-50 |
30-40 |
|
Составы полимерных покрытий |
Полиэфир |
Полиэфир |
Полиуретан, полиамид и акрил |
Поливинилхлорид и различные пластификаторы |
Поливинилфторид — 80%, акрил — 20% |
|
Устойчивость декоративных полимерных покрытий к различным воздействиям |
|||||
|
Устойчивость к УФ-излучению |
3 |
3 |
4 |
1 |
5 |
|
Устойчивость к механическому воздействию |
2 |
3 |
4 |
5 |
3 |
|
Устойчивость к химическим воздействиям |
2 |
3 |
4 |
4 |
5 |
|
Устойчивость к агрессивным климатическим условиям |
2 |
3 |
4 |
4 |
5 |
|
Устойчивость к коррозии |
3 |
4 |
5 |
5 |
4 |
astprof.ru
Несущая способность профлиста: таблица нагрузок
Профлист считается прекрасным выбором для создания покрытия на крыше любого строения. Он имеет хорошую прочность и надежность, а также обладает долгим сроком службы. Материал считается универсальным и востребованным на рынке. За счет легкости монтажа часто его установка выполняется непосредственными владельцами сооружений. Из-за многослойного покрытия, листы отличаются хорошей стойкостью перед коррозией. Другим важным параметром считается прекрасная несущая способность профлиста, поэтому он без сложностей выдерживает даже серьезные и постоянные нагрузки.
Чем важна несущая способность?
Важно! Она представлена значимым параметром кровельного материала, так как она показывает, какая максимальная нагрузка может воздействовать на покрытие или отдельные листы, а при этом не будут элементы деформированы или разрушены.
При расчете этого показателя для кровельных материалов исчисление ведется в кг/1 кв. м.
Во время расчетов возникают определенные сложности. Дело в том, что определить нагрузку на стену достаточно просто, но оценить этот показатель в отношении кровельного покрытия намного сложней, так как покрытие располагается сверху дома. Поэтому при расчетах учитываются некоторые факторы воздействия на кровлю:
- собственный вес покрытия, для чего надо изучить сопроводительную документацию к профнастилу, после чего масса одного листа умножается на количество элементов, используемых на крыше;
- вес мусора, который обычно скапливается на поверхности осенью;
- учитывается максимальное количество воды, которое может удерживаться на крыше, а также рассчитывается воздействие даже самого сильного ливня;
- предполагается, сколько снега может находиться на покрытии, а также каким весом при этом он будет обладать;
- дополнительно учитывается воздействие ветра, причем оно зависит от того, в каких климатических условиях построен сам дом.
Важно! Все вышеуказанные воздействия учитываются еще на этапе формирования проекта будущей крыши и кровельного покрытия.
Если неправильно будет рассчитана несущая способность крыши, то это приведет к тому, что может разрушаться покрытие. Если выбираются не слишком прочные материалы для кровли, к которым относится рубероид или черепица, то они укладываются исключительно на сплошную обрешетку, создаваемую из прочной древесины.
Несущая способность профнастила считается достаточно высокой, но даже при значительной прочности стального материала, важно грамотно заранее рассчитывать этот показатель, что позволит выбрать правильные размеры и параметры обрешетки.
Правила расчета нагрузки на кровлю из профлиста
Правильное проектирование любого дома предполагает формирование наклонной крыши, что позволяет предотвратить оседание на ней воды или мусора. Поэтому при расчете несущей способности профлиста учитывается только воздействие ветра, непосредственный вес материала и возможного количества снега.
Для расчета учитываются некоторые особенности:
- Масса профлиста зависит от его удельного веса на 1 кв. м. Данная информация содержится в документации к покупаемому материалу, а также можно ознакомиться с ГОСТом или справочником. Во время расчета непременно учитывается, что укладка профнастила производится внахлест.
- Нагрузка от ветра и снега зависит от того, каким уклоном обладает сама крыша, а также в каком регионе осуществляется процедура возведения дома. За счет угла ската можно выяснить, какими надо пользоваться поправочными коэффициентами, чтобы определить, как распределяется вес снега по всей имеющейся поверхности. Дополнительно решается, каким аэродинамическим сопротивлением ветру обладает крыша.
- Вышеуказанные три нагрузки складываются. На основе полученного показателя, а также с учетом схемы расположения листов профнастила, выбирается профлист, обладающий нужным показателем несущей способности.
Важно! Несущая способность профнастила должна быть немного больше полученного при расчетах значения, чтобы в случае увеличения нагрузки по каким-либо причинам, покрытие все равно легко справлялось с поставленными задачами.
Кроме самостоятельных расчетов можно пользоваться стандартными показателями, являющимися усредненными. Они рассчитываются для стандартных крыш с одним, двумя, тремя или четырьмя пролетами. Но если крыша на доме обладает какими-либо специфическими размерами или параметрами, то придется все равно осуществлять собственные расчеты. Схема опирания выглядит следующим образом.
Исходя из схемы опирания профилированного листа определяется нагрузка на 1м2. Данные показатели приведены в таблице ниже.
После проведения расчетов выбирается несущий профнастил, имеющие нужные параметры. Нередко сталкиваются владельцы недвижимости с невозможностью приобрести подходящий материал, а в этом случае единственным правильным решением будет изменение конструкции обрешетки, на которую осуществляется укладка материала.
Видео по теме:
Какой несущей способностью обладают разные виды профнастила?
Профилированный лист считается намного более прочным материалом по сравнению с листами, обладающими ровными поверхностями. Это обусловлено наличием многочисленных волн, высота которых значительно отличается в разных марках профнастила. Формируются эти волны за счет специфической механической обработки стандартного стального листа.
Несущая способность профлиста будет различной в разных марках этого материала. Они дополнительно отличаются прочностью и другими параметрами, поэтому предварительно оцениваются все характеристики:
- наиболее прочными считаются листы с обозначением Н, которые дополнительно имеют высокую несущую способность, поэтому они прекрасно справляются даже с самыми серьезными и постоянными нагрузками;
- средний показатель имеется у изделий, которые предназначены для формирования стеновых конструкций или настилов, поэтому они обладают обозначением НС;
- листы, используемые исключительно для стеновых покрытий и обладающие обозначением С, имеют самую невысокую несущую способность, так как и волны у них отличаются незначительной высотой.
Важно! От выбранного типа профлиста дополнительно зависит форма листа, его размеры и необходимое количество элементов для конкретного основания.
Чем меньше расстояние между волнами у листа, тем более прочным и надежным он является. Волны должны быть высокими и сложными по форме, а только в этом случае можно говорить о том, что такой несущий профнастил прекрасно подходит для создания надежного и долговечного покрытия на любой крыше.
В каких областях применяется данный материал?
Профнастил, обладающий прекрасным показателем несущей способности, считается наиболее востребованным среди всех разновидностей. Это обеспечено наличием у него не только многочисленных положительных параметров и высокой прочности, но и универсальностью, так как он может применяться действительно в разных сферах строительства.
Важно! Качественный несущий профлист не только отличается хорошей прочностью, но и сам имеет не слишком высокую массу, поэтому пользоваться им можно в разных направлениях.
Наиболее часто этот материал применяется для:
- формирование кровельного покрытия, причем при наличии умений воспользоваться им можно даже на самых сложных и криволинейных формах крыши, а шаг обрешетки может достигать трех или больше метров;
- установка несъемной опалубки, причем качественный профлист, предназначенный для создания перекрытий, прекрасно без деформаций и разрушений выдерживает вес от бетонного состава или каркаса, а также используется в качестве листовой арматуры;
- формирование композитных перекрытий между этажами, а также организация диафрагм жесткости сооружений, обладающих несущим каркасом из металла;
- создание стеновых ограждений для различных построек, причем они могут быть утепленными или холодными, а также сами строения могут предназначаться для разнообразных целей;
- монтаж забора из металла, причем он прекрасно смотрится как на частном участке, так и рядом с промышленным объектом;
- эффективное применение в промышленном строительстве.
Важно! Использование качественного металлического профлиста, отличающегося прекрасной несущей способностью, дает возможность осуществить все работы за короткий промежуток времени и не тратить на этот процесс слишком много средств.
За счет хороших качеств материала, он нередко используется при создании перекрытий между этажами, на которые планируются действительно высокие и постоянные эксплуатационные нагрузки. Другим неоспоримым плюсом материала является его приемлемая цена.
Таким образом, профлист может обладать разной несущей способностью в зависимости от марки, формы и высоты волны, а также других параметров. Он считается легким и прочным, доступным и привлекательным, а также стойким перед разными внешними факторами. Профлист с высоким показателем несущей способности считается универсальным, так как может использоваться в разных областях.
Посмотрите еще статьи:
kryshagid.ru
Номенклатура профилированных настилов и справочные значения нагрузок
Таблица 1. Предельные равномерно распределенные нагрузки на профилированные настилы
| Марка профнастила | Шаг опор, м. | Предельная нагрузка, кг/м2, при расчетной схеме | |||
|---|---|---|---|---|---|
| Схема 1, с одним пролетом | Схема 2, с двумя пролетами | Схема 3, с тремя пролетами | Схема 4, с четырьмя пролетами | ||
| С8-1150-0,6 | 1,0 | 86 | 143 | 118 | 110 |
| 1,2 | 50 | 83 | 68 | 64 | |
| С13-1150-0,6 | 1,2 | 130 | 216 | 180 | 170 |
| 1,5 | 65 | 105 | 90 | 85 | |
| 1,8 | 40 | 65 | 54 | 50 | |
| С17-1090-0,6 | 1,5 | 97 | 242 | 136 | 187 |
| 1,8 | 56 | 140 | 115 | 109 | |
| 2,0 | 41 | 102 | 84 | 79 | |
| С18-1150-0,6 | 1,5 | 97 | 242 | 136 | 187 |
| 1,8 | 56 | 140 | 115 | 109 | |
| 2,0 | 41 | 102 | 84 | 79 | |
| СВ18-1100-0,6 | 1,5 | 97 | 242 | 136 | 187 |
| 1,8 | 56 | 140 | 115 | 109 | |
| 2,0 | 41 | 102 | 84 | 79 | |
| С20-1100-0,6 | 1,5 | 97 | 242 | 136 | 187 |
| 1,8 | 56 | 140 | 115 | 109 | |
| 2,0 | 41 | 102 | 84 | 79 | |
| С21-1000-0,6 | 1,8 | 101 | 253 | 208 | 195 |
| 2,0 | 74 | 184 | 152 | 145 | |
| НС35-1000-0,55 | 1,5 | 432 | 247 | 282 | 271 |
| 3,0 | 54 | 124 | 104 | 111 | |
| НС35-1000-0,6 | 1,5 | 471 | 322 | 365 | 350 |
| 3,0 | 54 | 124 | 104 | 111 | |
| НС35-1000-0,7 | 1,5 | 549 | 493 | 560 | 537 |
| 3,0 | 68 | 172 | 133 | 142 | |
| НС35-1000-0,8 | 1,5 | 627 | 670 | 762 | 752 |
| 3,0 | 78 | 198 | 153 | 164 | |
| С44-1000-0,55 | 1,5 | 512 | 235 | 267 | 256 |
| 3,0 | 64 | 118 | 134 | 128 | |
| С44-1000-0,6 | 1,5 | 556 | 307 | 349 | 335 |
| 3,0 | 69 | 154 | 175 | 167 | |
| С44-1000-0,7 | 1,5 | 658 | 474 | 540 | 518 |
| 3,0 | 82 | 211 | 264 | 245 | |
| С44-1000-0,8 | 1,5 | 747 | 650 | 741 | 711 |
| 3,0 | 93 | 240 | 300 | 280 | |
| НС44-1000-0,7 | 3,0 | 81 | 248 | 285 | 273 |
| Н57-900-0,7 | 3,0 | 210 | 190 | 220 | 226 |
| Н57-900-0,8 | 3,0 | 253 | 230 | 276 | 270 |
| Н57-750-0,7 | 3,0 | 290 | 262 | 309 | 295 |
| 4,0 | 91 | 170 | 199 | 190 | |
| Н57-750-0,8 | 3,0 | 337 | 365 | 426 | 409 |
| 4,0 | 106 | 205 | 256 | 245 | |
| Н60-845-0,7 | 3,0 | 323 | 230 | 269 | 257 |
| 4,0 | 102 | 172 | 184 | 175 | |
| Н60-845-0,8 | 3,0 | 388 | 324 | 378 | 360 |
| 4,0 | 122 | 203 | 254 | 241 | |
| Н60-845-0,9 | 3,0 | 439 | 427 | 504 | 482 |
| 4,0 | 138 | 240 | 300 | 286 | |
| Н75-750-0,8 | 3,0 | 582 | 527 | 659 | 615 |
| 4,0 | 248 | 296 | 370 | 345 | |
| Н75-750-0,9 | 3,0 | 645 | 617 | 771 | 720 |
| 4,0 | 293 | 347 | 434 | 405 | |
| Н114-750-0,8 | 4,0 | 588 | 588 | 735 | См. примечание |
| 6,0 | 193 | 261 | См. примечание | ||
| Н114-750-0,9 | 4,0 | 659 | 659 | 824 | |
| 6,0 | 218 | 293 | См. примечание | ||
| Н114-750-1,0 | 4,0 | 733 | 733 | 916 | |
| 6,0 | 244 | 325 | См. примечание | ||
| Н114-600-0,8 | 4,0 | 602 | 612 | 765 | |
| 6,0 | 201 | 272 | См. примечание | ||
| Н114-600-0,9 | 4,0 | 685 | 689 | 862 | |
| 6,0 | 228 | 306 | См. примечание | ||
| Н114-600-1,0 | 4,0 | 771 | 771 | 917 | |
| 6,0 | 258 | 345 | См. примечание | ||
| Н153-840-0,75 | 5,0 | 315 – 432 | 229 – 430 | 277 – 538 | до 502 |
| 6,0 | 212 – 301 | 169 – 299 | 205 – 374 | до 349 | |
| 9,0 | 55 – 133 | 81 – 132 | 97 – 166 | до 155 | |
| Н153-840-1,0 | 5,0 | 503 – 602 | 368 – 630 | 446 – 787 | до 736 |
| 6,0 | 285 – 418 | 270 – 438 | 329 – 547 | до 511 | |
| 9,0 | 74 – 184 | 129 – 193 | 131 – 242 | до 226 | |
| Н153-840-1,5 | 5,0 | 736 – 968 | 742 – 968 | 899 – 1210 | до 1129 |
| 6,0 | 417 – 673 | 543 – 673 | 662 – 841 | до 784 | |
| 9,0 | 108 – 298 | 244 – 298 | 191 – 372 | до 347 | |
| Н158-750-0,75 | 5,0 | 394 | 273 | 330 | Нет данных |
| 6,0 | 244 | 201 | 245 | ||
| 9,0 | 64 | 96 | 119 | ||
| Н158-750-1,0 | 5,0 | 579 | 436 | 529 | |
| 6,0 | 328 | 319 | 390 | ||
| 9,0 | 86 | 152 | 181 | ||
| Н158-750-1,5 | 5,0 | 852 | 827 | 1005 | |
| 6,0 | 482 | 602 | 736 | ||
| 9,0 | 126 | 285 | 265 | ||
Примечания:
- В соответствии с ГОСТ 24045—94 профилированные листы должны изготавливать: для листов Н и НС — длиной от 3 до 12 м, кратной 250 мм; для листов НС и С — длиной от 2,4 до 12 м, кратной 300 мм. По согласованию изготовителя и потребителя возможно изготовление листов более 12 м.
- Расчеты предельной равномерно распределенной нагрузки на профнастилы или расчет нагрузки на профлист из условия несущей способности можно проводить по различным методикам (см. например нагрузки для профнастила Н153-840). Приведенные выше значения нагрузок предназначены для розничных и мелкооптовых потребителей (покупателей), применяющих профнастил для целей индивидуального строительства в незначительных по размерам и несложных в конструктивном отношении строительных объектах (ангары, навесы, торговые павильоны, палатки, дачные дома, временные и постоянные ограждения и т.д.). В случае использования профнастила в сложных и ответственных элементах конструкций промышленных, культурно-развлекательных, торгово-бытовых, складских и жилых зданий и сооружений в целях обеспечения безопасности их монтажа и эксплуатации необходима детальная проработка конкретного архитектурно-строительного проекта в специализированных региональных или центральных проектно-строительных организациях.
steel-plass.ru
Специальная таблица нагрузок для различных видов профнастила. Несущая способность профлиста
Металлические профилированные листы выпускаются в различных вариантах, каждый из которых, как правило, предназначен для определенных целей, даже нестандартных. Они значительно лучше, чем плоские, противостоят нагрузкам, так как профили в данном случае выступают в качестве ребер жесткости.
Самый практичный из имеющихся в наше время стройматериалов – несущий профнастил. Это универсальный материал, который подходит для использования в любой области строительства. Этот тип профлиста довольно часто используют для устройства различных перекрытий, испытывающих достаточно высокие нагрузки. Не случайно же его называют несущим.
Очень важной характеристикой материала является несущая способность. От этого параметра зависят нагрузки профнастила, от воздействия которых конструкция из этого материала не подвергается деформациям или разрушениям.
Отличительные качества несущего профлиста
Как и другие профилированные материалы, несущий профлист имеет гофрированную поверхность. Технология изготовления этого материала заключается в следующем: рулонная или листовая холоднокатаная сталь, толщина которой колеблется в пределах от 0,5 до 1,00 мм, пропускают через профилегибочный стан, придавая листу профиль с добавочными продолговатыми углублениями. Несущая способность профлиста и без того достаточно высокая, а эти углубления многократно повышают жесткость материала.
Эти листы имеют наибольшую толщину (для сравнения отметим, что усредненная толщина простого профлиста – 0,5 мм).
Гофры формируют высоту около 6 – 11,4 см, что также выделяет эти профилированные листы на фоне других.
Использовать несущий профлист для перекрытий намного выгоднее, чем тяжелые и громоздкие железобетонные плиты.
На заметку
Отметим, что средний вес одного квадратного метра металлопрофиля не превышает восьми килограмм.
Таблица: несущая способность плит НРВ и профнастила
Преимущества несущего профлиста
- Необычная надежность при довольно легком весе. Перекрытие из несущего профнастила, в отличие от бетонных перекрытий из бетона, фактически не оказывают существенного давления ни на стены построек, ни на фундамент. Таким образом, в результате уменьшения расчетных нагрузок, легкости при транспортировке и простого монтажа удешевляется строительство.
- Невысокая стоимость материала.
- Несущий профнастил имеет высокие показатели стойкости к различного рода воздействиям: влаги, низкой температуры, ветровым, снеговым и механическим нагрузкам, ультрафиолету, пожаробезопасны.
Маркировка материала
Листы профнастила отмечены маркировкой, которая указывает на их главное назначение. Материал, о котором идет речь в статье, отмечен в номенклатуре начальной буквой слова «несущий» – «Н».
Высокие показатели несущей способности дают возможность использовать их для перекрытия малоуклонных крыш (до 7°). Следует отметить, что чем толщина листов больше, тем больший вес снежного слоя они могут выдержать. Такой материал практически незаменим для больших крыш, где зимой скапливается особенно много снега.
Активно используют несущий профлист и при формировании межэтажных перекрытий в качестве опалубка. В нее вкладывается арматура, которую заливают бетоном. Таким образом отпадает необходимость в использовании дополнительных материалов, монтаж предельно упрощается и обходится значительно дешевле.
На заметку
В ассортимент входят также гофрированные листы марка «НС», то есть несуще-стеновые. Они отличаются от несущих меньшей высотой гофры – порядка 3,3–4,4 см. Очевидно, что слишком высокая нагрузка для них неподъемная, поэтому их преимущественно применяют для обшивки стен и крыш, но никак для устройства мощных перекрытий.
Для профлистов «Н» не требуется дополнительное окрашивание, поскольку они уже имеют защитный слой – цинковый или цинково-полимерный. Тем более, что всегда можно подобрать подходящий цвет материала, благо, что выбор действительно большой.
Буквенную маркировку дополняют цифрой, которая указывает на высоту гофры.
Универсальной маркой материала, который использовать и при возведении опалубки, устройстве межэтажных перекрытий, ограждающих элементов, кровельных работ является несущий профилированный лист Н57.
Он рассчитан на значительные нагрузки. Расстояние между опорами можно выбрать достаточно большим, и это никак не отразится на прочности конструкции. Профнастил этой марки очень востребован в достаточно снежных районах.
Высота профиля в 57 см позволяет противостоять и серьезным ветровым нагрузкам. Кроме того, несущими профилированными листами Н57 можно перекрывать пролеты, достигающие 3 м. Многие строители отдают ему предпочтение из-за оптимального сочетания цена/качество, ширины листов и их несущих характеристик. Не случайно же, при строительстве того или иного объекта в основе большинства расчетов по определению предельных нагрузок лежит именно этот материал.
Как рассчитать несущую способность профнастила
Этот параметр зависит от допустимых нагрузок, воздействие которой не приводит к деформациям, разрывам или иным разрушениям конструкции из профлиста.
Предельные значения определяются также схемами укладки и шириной пролетов. Самыми популярными считаются одно-, двух-, трех- и четырехпролетные схемы укладки.
Ширина пролетов может изменяться в пределах одного-шести метров. При этом крайняя опора в месте сопряжения с несущим профнастилом должна быть шире 40 мм, а средние – шире 80 мм.
Для несущих профлистов с высотой гофры не менее 100 мм и шаге опор в 6 м возможны только двух- и однопролетные схемы настила, поскольку длина профилей обычно не более 12,5 м (согласно условиям транспортировки, а также технологии монтажа).
При выборе материала пользуются таблицами несущей способности рифленого листа, которые рассчитаны для профилей конкретной толщины. Если нужно работать с листами другой ширины, то искомое табличное значение умножают на отношение толщины профиля из таблицы и толщины используемого.
Пример расчета
Допустим строительство двускатной кровли, имеющей уклон 35°, и проекцией ската в 6 м происходит в Московской области.
lightinfom.ru
разновидности листовых профилированных изделий и популярные профлисты
Существует несколько признаков, по которым происходит дробление на виды профнастила, востребованного в среде частных застройщиков и крупных компаний листового проката. Знание особенностей формирования классов гофролистов поможет потенциальным приобретателям правильно выбрать именно такой профнастил, который в наибольшей степени будет соответствовать условиям использования.
Области применения
Изготавливают гофролисты из рулонной стали методом холодного прессования. Сегодня уже невозможно представить себе ни одной стройплощадки, где не использовались бы лёгкие и прочные профилированные изделия для покрытия или ограждения самых разнообразных объектов. Первичная классификация гофрированной стали из плоского проката производится в зависимости от области применения в строительстве того или иного вида профнастила.
Таких групп выделяют три, и маркируются они по первой букве целевого применения:
Стеновой лист узнаётся по обозначению начальной литерой С, используется, как правило, для возведения оград, заборов и стен (внешних и внутренних), но иногда его укладывают на крышу в качестве кровельного материала. Волны у этого вида изделий невысокие, прямоугольного или трапециевидного профиля, а сам лист оцинкованный, но бывает и с полимерным напылением. Покрытие обеспечивает качественную защиту от коррозии, да и стоит изделие сравнительно недорого. Материал податлив к обработке: легко сверлить отверстия и резать электроинструментом. Монтаж этого вида профлиста затруднений не вызывает, поскольку вес небольшой.- Несущий профнастил. Вид профиля обозначается символом Н и является самой прочной конструкцией в силу увеличенной толщины металла и высоты волны. Эти факторы и определяют сферу использования: изготовление несъёмной опалубки и большегрузных контейнеров, сооружение прочных перекрытий и внешних стен складов, гаражей и ангаров, обустройство кровель в условиях значительной снеговой нагрузки. Для повышения жёсткости на профиль наносят специальные бороздки — по ним и высоким волнам отличают несущий лист от стенового вида. Долговечность составляет 40―60 лет.
- Универсальный или кровельный профнастил распознают по буквенному соединению НС. Он был получен в стремлении получить изделие, сочетающее достоинства несущего и стенового профлиста. Соответственно, и сфера применения охватывает все ранее перечисленные направления, но преимущественное использование — это строительство лёгких, прочных и долговечных крыш.
Стеновой лист узнаётся по обозначению начальной литерой С, используется, как правило, для возведения оград, заборов и стен (внешних и внутренних), но иногда его укладывают на крышу в качестве кровельного материала. Волны у этого вида изделий невысокие, прямоугольного или трапециевидного профиля, а сам лист оцинкованный, но бывает и с полимерным напылением. Покрытие обеспечивает качественную защиту от коррозии, да и стоит изделие сравнительно недорого. Материал податлив к обработке: легко сверлить отверстия и резать электроинструментом. Монтаж этого вида профлиста затруднений не вызывает, поскольку вес небольшой.
Определить принадлежность изделия к одному из перечисленных видов поможет и цифра, следующая сразу за буквенным обозначением. Число соответствует высоте профиля в миллиметрах и изменяется в пределах от 8 до 114.
Виды по материалу покрытия
Это вторая по распространённости систематизация видов профилированных листов. Здесь обозначаются четыре класса изделий:
- Оцинкованные стальные гофрированные пластины обрели наибольшее применение, выполняется процедура горячим способом: лист окунают в расплавленный цинк, чтобы получить облегание защитным слоем 25―30 микрон.
- Алюмо-цинковые. Они более устойчивы к любой коррозии, чем предыдущие. В состав покрытия помимо заявленных в названии металлов в соотношении 55:43,4 входит кремний в количестве 1,6 части. Задача последнего — обеспечить связь элементов между собой. Профлисты с алюмо-цинковым покрытием применяют в местах, приближенных к объектам с агрессивной воздушной средой: на морском побережье, в промышленной зоне прилегающих к оживлённой автотрассе территориях.
- Полимерного напыления. У них толщина покрытия составляет 25―200 мкм, окраска разных цветов. Такие изделия считают самыми долговечными: в зависимости от технологии нанесения и типа вещества производители дают гарантию на 10―20 лет, а фактический срок использования доходит до полувека. Различают несколько подвидов покрытий: стабильный к жаре и морозу полиэстер — наносят слоем 25―35 мкм, стойкий к солнечным лучам и химической агрессии пурал (смесь полиамида и полиуретана) толщиной 50 мкм, и самый прочный подвид — пластоизол, который наносят плёнкой до 200 микрон.
- Окрашенные профлисты часто используют дачники и жители загородных домов, чтобы украсить постройки цветной крышей или колоритным забором.
Оцинкованные стальные гофрированные пластины обрели наибольшее применение, выполняется процедура горячим способом: лист окунают в расплавленный цинк, чтобы получить облегание защитным слоем 25―30 микрон.Отдельной строкой рассматривается технология ламинирования, когда во время изготовления процессы профилирования и накатки плёнки совмещаются. Такой профнастил стоит дороже.
Иные типологии
Другое распределение гофролистов основывается на зависимости расстояния между опорными элементами крышного ската от размера гребня изделия. Таких классов семь, они сведены в таблицу.
| Тип подвида профнастила | Высота волны, мм | Предельный шаг обрешётки, м |
| 1 | 114,0 | 5,0 |
| 2 | 75,0 | 5,0 |
| 3 | 56,6 | 3,0 |
| 4 | 44,0 | 2,0 |
| 5 | 35,0 | 1,5 |
| 6 | 18,2 | 0,8 |
| 7 | 15,0―8,1 | 0,3 |
При размере профиля меньше указанной в таблице величины настил основания устраивают сплошным. Шаг обрешётки зависит также и от угла наклона кровли: если скат больше 15º, расстояние между брусками для листа Н10 установлено 30 см, а на более плоской крыше (до 15º) доски под тот же профиль выстилают всплошную.
Наиболее востребованные марки
Значения первых букв и чисел в маркировке видов изделий понятны — это применение и высота трапеции, но дальше следуют ещё три показателя: толщина металла, ширина и длина листа. Обозначение С21−0,5−750−11000: стеновой гофролист из стали 0,5 мм с волной 21 мм, шириной 75 см и длиной 11 метров.
Разновидностей профнастила много, но востребованы строителями далеко не все. Используют чаще недорогие и качественные изделия, с помощью которых выполняют различные виды строительства:
- С8 используют для изготовления беседок, навесов и кровель со сплошной обрешёткой, в качестве декоративного покрытия стен и ограждающих конструкций забора;
- С21 имеет повышенную по сравнению с С8 прочность, жёсткость и годится для строительства любых изгородей, кровельных работ, обшивки стен всяких помещений;
- НС35, Н60 и Н75 чаще берут с целью обустройства крыши и использования листов как стеновых конструкций при возведении погребов, гаражей и хозяйственных сараев.
С8 используют для изготовления беседок, навесов и кровель со сплошной обрешёткой, в качестве декоративного покрытия стен и ограждающих конструкций забора;Приобретая любой вид гофролиста, необходимо обращать внимание на целостность упаковки и наличие маркировки изделия. Отсутствие царапин на поверхностях и ровные края пластин укажут на качественную доставку материала.
tokar.guru
