трехфазный, поворотный, отличия от разъединителя и принцип действия

Содержание статьи:

В любой электрической линии еще на этапе проектирования предусматривается возможность полного отключения тока. Это необходимо для проведения обследования коммуникаций, выполнения ремонта и регламентных работ, замены или установки нового оборудования. Рубильник — это наиболее надежный и эффективный прибор, с помощью которого производится разрыв цепи с гарантированным предотвращением пробоя в отключенном состоянии.

Что такое рубильник

Электрический рубильник

Изделия разной конструкции можно встретить в подъездах и подвалах домов, на улице и в общественных зданиях. В большинстве случаев все виды рубильников расположены в распределительных щитах полностью или частично.

Согласно классификации, рубильник электрический представляет собой часть распределительного механизма и предназначен для размыкания цепи в ручном режиме. Изделие рассчитано на работу в диапазоне 100-1000 ампер при максимальном напряжении 1000 вольт. Прерывание тока производится за счет мускульного усилия путем создания разрыва на линии.

Перекидной выключатель-рубильник может изготавливаться в открытом и закрытом исполнении. Конструкция зависит от величины нагрузки, которая подается на контакты. Обосновано это тем, что рубильник поворотный на стадии активации и деактивации создает дугу и сноп искр, которые могут нанести человеку травму и стать причиной пожара.

Изделия работают от постоянного и переменного напряжения, могут использоваться для коммутации однофазного и трехфазного тока.

Рубильники 380 В применяются на производстве и в домах, где установлены потребители, работающие от такого напряжения. В частных домах и на дачах практикуется использование коммутационных двухфазных аппаратов на 220 В.

Устройство рубильника

Устройство рубильника

Рубильник – прибор простой, но хорошо продуманный, благодаря чему получил широкое распространение в электротехнических работах.

Устройство рубильника:

• Основание. Предназначено для надежного крепления узлов и механизмов прибора.
• Неподвижные контакты, жестко закрепленные на основании и имеющие клеммы для присоединения проводов кабеля. Представляют собой сдвоенные пластины, обладающие упругостью.
• Неподвижный кронштейн для крепления подвижного элемента. Изготавливается из прочного материала, устойчивого к истиранию.
• Подвижный контакт, сделанный в форме ножа или вилки для расходной вставки.
• Рукоятка, оборудованная на захватном конце изоляционной накладкой.

Отличие рубильника от разъединителя

Отличие рубильника от разъединителя заключается в механизме обесточивания линии, расстоянием между разведенными концами и наличием электрической дуги.

Выключатель 380 В используется, чтобы отсоединять приборы, находящиеся под нагрузкой – во включенном состоянии. Устройство дает возможность проводить какие-либо манипуляции с электрическим оборудованием без обесточивания всего жилого объекта. При этом расстояние между контактами достаточное, чтобы не возник пробой. Корпус устройства закрывает контакты, что предотвращает попадание ионной дуги на соседние детали или линию заземления.

Назначение рубильника состоит в том, чтобы обесточивать весь объект. Предварительно отключается нагрузка, чтобы исключить плавление контактов. Допускается экстренное разъединение линии при возникновении аварийных ситуаций — пожар, прорыв водопровода или системы отопления.

Преимущества и недостатки

Реверсивный рубильник ABB OT63F3C 63A

Реверсивные выключатели-разъединители востребованы во всех отраслях хозяйственной деятельности.

Популярность изделий основывается на следующих достоинствах:

• Прочность и надежность. Устройства устойчивы механическим нагрузкам и вибрации.
• Длительный срок эксплуатации. Высокая износостойкость контактов и шарнирных соединений обеспечивает долговечность приборов даже при частом использовании. Ресурс устройства составляет 3000-5000 отключений.
• Безопасность. Отсутствует риск поражения человека током, взрыва или возгорания.
• Минимум затрат на техническое обслуживание. Достаточно периодической смазки шарнира.

• Широкий температурный диапазон эксплуатации.
• Экологическая чистота. Устройства не выделяют вредных веществ в окружающую среду.
• Компактность. Небольшие размеры дают возможность устанавливать несколько изделий в одном щитке.
• Доступная стоимость.
• Простота и быстрота монтажа.

К числу недостатков рубильников относится высокий уровень коммутационного перенапряжения, возникающего между контактами в момент минимального расстояния между ними. Это требует применения действенных мер по защите мест коммутации.

Применение рубильника

Реверсивный рубильник в распределительном щите

Сфера применения изделий:

• трансформаторные будки;
• местные понижающие подстанции;
• вводные щитки в подъездах домов;
• промышленное оборудование в цехах;
• складские помещения;
• общественные места;
• офисы, конторы и прочие учреждения;
• заведения общепита;
• частные дома, дачи, коттеджи.

Перед монтажом делается схематичный рисунок, на котором обозначается линия, потребители и выключатели. Для изготовления чертежа можно использовать компьютерную программу. Однофазный или трехфазный рубильник располагается в щитке, исключающем доступ к нему посторонних лиц.

Основные виды

По маркировке рубильника в щитке можно узнать его тип, устройство и потенциальные возможности.

Установлена такая расшифровка:

• Р — рубильник;
• П — переключатель;
• П — переднее присоединение проводов;
• Б — боковая рукоятка;
• Ц — центральный рычаг;
• цифры — первые (1-3) число полюсов, (4-6) сила тока (1 – 100 А, 2 – 250 А, 4 – 400 А и 6 – 600 А).

Различные типы рубильников классифицируются по таким направлениям:

• Сила тока (100-1000 А).
• Количество полюсов (1-3).
• Вид тока (постоянный, переменный).
• Способ управления (сбоку, по центру).
• Способ присоединения проводов (переднее, заднее).
• Направления тока (1-3).

• Присутствие предохранителя в ноже.
• Наличие системы гашения дуги.
• Установка вспомогательных контактов.
• Степень защиты (открытое и закрытое исполнение).
• Температурный режим эксплуатации (жаркий, холодный, умеренный).

При выборе изделия следует учитывать, что приборами с фронтальной рукояткой можно разъединять только обесточенные цепи. Для линий под нагрузкой применяются устройства с боковой рукояткой.

Как сделать своими руками

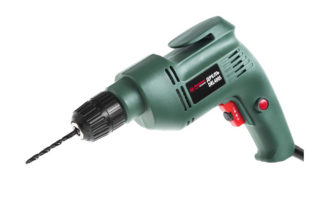

Для изготовления самодельного рубильника потребуется дрель

Изделие перекидного типа часто устанавливают в строениях, которые часто отключают от электричества. В таких случаях задействуется бензиновый генератор, который обеспечивает объект энергией. Для быстрого и безопасного переключения тока от сети к генератору и обратно устанавливается рубильник, который имеет 3 положения (0 и 2 линии).

Для его самостоятельного сбора потребуется:

• дрель;
• ножовка;
• плоскогубцы;
• гаечные ключи;
• рулетка;
• пластиковая труба.
• медная трубка;
• болты и гайки.

Изготовление самодельного рубильника

Описание последовательности изготовления переключателя рычажного типа:

1. Склеивание корпуса из досок.
2. Контакты из медной трубки, которая нарезается на куски, сплющивается и сгибается.
3. Просверливание в контактах отверстий, изготовление заклепок.
4. Просверливание отверстий в корпусе.
5. Изготовление ножа.
6. Прикручивание кронштейна и контактов к основанию, присоединение ножа.
7. Насаживание на перекидной элемент пластиковой трубки.
8. Нарезание резьбы в контактах, вкручивание прижимных болтов.

Осталось подвести и закрепить провода.

Классификация рубильников

Производители рубильников предлагают множество самых разных моделей своих изделий. Такое многообразие модельных рядов создано специально для того, чтобы можно было подобрать рубильник для любой электрической сети, с любыми характеристиками. Облегчить выбор необходимого рубильника среди всего этого многообразия устройств поможет импровизированная классификация рубильников.

Рубильники классифицируются за множеством разных параметров. Первый параметр, по которому различают несколько видов рубильников это тип рукоятки ручного привода. В этом случае выделяют устройства с центральным приводом, устройства с боковым смещенным приводом, устройства с боковой рукояткой и устройства без рукоятки. Примером рубильника с центральным приводом может служить модель «Рубильник АВВ 2-полюсный E 202r 100A рычаг красный». Примером рубильников без рукоятки могут служить реверсивные или перекидные устройства, в том числе модель «Рубильник реверсивный АВВ ОТ125F3C 125 A (без ручки)». Также выделяют разные модели в зависимости от исполнения привода и рукоятки. Оно может быть правым или левым. К этой же категории относятся и байпасные модели устройств.

Одни из главных параметров классификации рубильников это количество полюсов. В данном случае выделяют следующие категории рубильников: однополюсные, двухполюсные и трехполюсные. В качестве примера однополюсного рубильника можно привести модель устройства «Рубильник АВВ 1-полюсный Е 201r 63A рычаг красный». Одним из примеров двухполюсного рубильника может послужить модель «Рубильник АВВ 2-полюсный Е 202r 80A рычаг красный». Пример трехполюсного рубильника это «Рубильник трехполюсный ОТ125F3 125 A». Также, к трехполюсным устройствам относятся мачтовые рубильники с предохранителем.

Вместе с классификацией по количеству полюсов рубильники классифицируют также и по количеству направлений. Специалисты выделяют следующие категории рубильников: однополюсные рубильники на одно направление, однополюсные устройства на два направления, двухполюсные изделия на одно направление, двухполюсные рубильники на два направления, трехполюсные устройства на одно направление и трехполюсные изделия на два направления.

Еще один важный параметр это степень защиты рукоятки. У рубильников разных производителей степень защиты может быть разной. Так, например, у модели устройства «Рубильник АВВ 1-полюсный Е 201r 125A рычаг красный» степень защиты равна IP10. А при установке этой же модели в панель щита ее степень защиты возрастает до IP40. Здесь также стоит упомянуть переключатели и разъединители, у которых рукоятки имеют разную степень защиты, в зависимости от модели. К разъединителям также относятся и секционные рубильники.

Специалисты различают модели рубильников также в зависимости от наличия вспомогательных контактов на таких устройствах. В этом случае выделяют рубильники со вспомогательными контактами и рубильники без вспомогательных контактов.

В зависимости от комплектации выделяют рубильники в корпусе и без оного.

Все модели рубильников классифицируются также в зависимости от того, в какой плоскости присоединены внешние зажимы контактных выводов. В этом случае специалисты выделяют целых четыре типа рубильников. Первый тип рубильников это устройства, в которых внешние зажимы контактных выводов расположены параллельно плоскости монтажа. Во втором типе рубильников плоскость внешних зажимов расположена перпендикулярно плоскости монтажа. К третьей группе рубильников относятся устройства, которые сочетают в себе комбинированное расположение. То есть ввод плоскости присоединения распложен параллельно, а вывод расположен перпендикулярно плоскости монтажа. К четвертой группе тоже относятся модели рубильников с комбинированным расположением. Только в данной категории изделий ввод плоскости присоединения расположен перпендикулярно, а вывод – параллельно плоскости монтажа.

Таким образом, ознакомившись с приведенной выше классификацией рубильников, можно сделать выбор необходимого изделия исходя из конкретных характеристик, которыми такое изделие должно обладать.

Виды рубильников: разрывные, перекидные, реверсивные

Рубильником является коммутационный аппарат, служащий для пропускания электричества и коммутации электрической цепи. Рубильник работает от ручного привода, им пользуются, например, при ремонте или осмотре электрической системы.

Устройство рубильника

Рубильник имеет контактную систему ножевого типа, при замыкании которой металлические ножи входят в неподвижные элементы в виде пружинных скоб. Такая система не позволяет произвольно (под собственным весом) разорвать контакт.

Категории рубильников

Существующие виды рубильников можно разделить на такие категории:
– перекидные или реверсивные,
– разрывные

Перекидной рубильник 1000а http://www.pea.ru/docs/equipment/reactive-power-compensation/vykljuchateli-nagruzki-razediniteli/ служит для переброски напряжения с одной цепи на другую либо коммутацию сразу нескольких линий. Имеет одно или два положения фиксатора. Использование перекидного рубильника позволяет избежать отключения электричества в случае аварии, сразу же переключаясь на рабочую ветку. Установку такого оборудования производят в щитовых помещениях или возле вводного щита, а рычаг выводят на внешнюю панель.

Реверсивный рубильник используется в трехфазных электрических цепях для распределения нагрузки на несколько линий без сбоев электроснабжения. Эти приборы могут приводиться в действие как ручным способом, так и дистанционно.

Разрывной рубильник служит для подключения только одной исходящей цепи. Эта категория в настоящий момент наиболее востребована, так как используется почти во всех жилых зданиях (квартирах, частных домах) для подключения питания от общей электросети. Устанавливаются также в специальных электрощитовых, при этом рычаг выводится на внешнюю панель.

В зависимости от количества полюсов рубильники подразделяются на одно-, двух-, трехполюсные типы с коммутацией на одно или два направления.

По месту расположения подключения внешних зажимов различают рубильники с параллельным либо перпендикулярным выводом, а также комбинированные с параллельным вводом и перпендикулярным выводом и наоборот.

Кроме этого, есть модели со вспомогательными контактами, которые помогают осуществлять функции защиты от короткого замыкания или перегрузок, а также осуществляют двойной видимый разрыв участка цепи (один – от стороны нагрузки, другой – от стороны подвода питания) при отключении оборудования. 176.9.44.166

При необходимости коммутировать цепь при высоком напряжении, целесообразно использовать рубильник с дугогасительной камерой, в которой гасится электрическая дуга во избежание поломки аппарата.

Дата добавления статьи: 9 мая 2013 г.

Классификация модульных рубильников и их особенности

Конструкция и применение рубильников

Характеристики и принцип работы

Рубильник по праву считается одним из самых простых коммутационных аппаратов. Рубильники выпускаются в различных исполнениях. На сегодняшний день можно встретить рубильники с однополюсным, двухполюсным и трехполюсным исполнением. Каждый полюс у таких устройств имеет специальный последовательно соединенный плавкий предохранитель, который образует вместе с полюсом единое целое на общей панели. Также выделяют модели с центральным и рычажным приводом.

Разные типы рубильников имеют разную конструкцию. Во многом определяющим фактором в типе рубильника служит расположение его рукоятки. Те модели таких устройств, которые имеют центральную рукоятку, предназначены для отключения электрических цепей. Стоит отметить, что перед отключением такие цепи должны быть обесточены. А те модели рубильников, которые имеют боковую рукоятку, предназначены для отключения электрических сетей, которые в момент отключения находятся под напряжением.

Традиционно, конструкция рубильников состоит из ножей контактных, плавких вставок, а также совмещенных и контактных стоек, которые имеют специальные выводы для подключения. Все эти детали монтируются на общей панели.

Чаще всего, рубильники имеют один ряд совмещенных стоек и один ряд контактных стоек. Специальные пружины обеспечивают необходимое контактное нажатие. А на совмещенных стойках нажатие обеспечивается сферическими шайбами. Контактные ножи таких устройств могут быть связаны осью. Эта ось приводиться в движение благодаря симметрично расположенным по всей длине тягам. Второй конец этих тяг шарнирно соединен с валом. Для того чтобы привести вал в движение необходимо начать вращать боковую рукоять рубильника, которая находится на одном его конце. Те рубильники, которые имеют центральное расположение рукояти, приводятся в движение при помощи скобы, которая связаны с осью контактных ножей.

Применение и эксплуатация

Рубильники предназначены для использования в электрических цепях переменного тока, с напряжением до 660 В, и в электрических цепях постоянного тока, с напряжением до 440 В. Примером рубильника, который предназначен для работы в сети с напряжением до 400 В, может служить модель «Рубильник 3 пол ОТ80 А3 80А». Именно конструкция во многом определяет применение рубильников.

Применяются рубильники для того чтобы включать и выключать нагрузку с большой силой тока. Рубильники с дугогасительной камерой применяются для включения и выключения электрических сетей, которые находятся под напряжением. А те модели рубильников, которые не имеют дугогасительной камеры, используются для включения и выключения предварительно обесточенных электрических сетей.

Для того чтобы гарантировать продолжительную работу рубильников, при их эксплуатации следует руководствоваться специальными техническими правилами эксплуатации электроустановок, техническим описанием, а также инструкцией по эксплуатации, которая в обязательном порядке должна прилагаться к самому устройству. Согласно правилам установки электроустановок рубильники следует устанавливать таким образом, чтобы они не могли замыкать электрическую цепь самопроизвольно, то есть под действием силы тяжести.

Традиционно, рубильники применяются для самых разных электрических сетей. Их можно устанавливать в шкафах низкого напряжения, в силовых шкафах и шкафах управления. Отдельные модели также пригодны для установки в шкафах трансформаторных подстанций. Помимо этого, рубильники устанавливаются в промышленных распределительных устройствах, а также в домовых, этажных и квартирных щитках защиты.

Все рубильники, не зависимо от их модели, должны устанавливаться в закрытых помещениях или в специальных предназначенных для этого местах – шкафах и щитах. Для нормальной работы рубильников необходимо соблюдать температурный режим. Допустимые рабочие температуры для рубильников от -40°С до +50°С.

Также, для нормальной эксплуатации рубильников очень важна окружающая среда, в которой они работают. Такая среда не должна содержать агрессивные пары и газы, пыль и другие возможные загрязнители, которые могут повлиять на нормальную работу рубильников. Только в этом случае может быть гарантирована безопасность использования рубильников.

Принцип работы и виды рубильников

Много видов рубильников с центральным приводом – РПЦ, с боковым приводом – РПБ, со смещенным приводом – РПС представляют собой в принципе электрические аппараты, функционирующие в качестве разделителей. Их используют для ручного соединения электрических цепей переменного тока, и для защиты цепи при перегрузках и коротких замыканиях. Обычная частота соединений не больше 6 в 1 час. Это устройства открытого типа, монтирующиеся вместе с предохранителями ПН, ППН на плите серии РП. Рубильники с боковым, центральным и со смещенным приводом в отключенном состоянии имеют съемную рукоятку. К выводам можно подсоединять провода и кабели с алюминиевыми и медными жилами. Рубильники эксплуатируются при широком диапазоне температур от -450 до +400 градусах.

Рубильник 1000а оснащен предохранителями на общей открытой плите, трехполюсными, с ручным приводом для присоединения проводников со свойствами разъединителей, для не больше шести в один час коммутаций электрических цепей частотой 50 Гц и напряжением 380 В.

Рубильник 400а устроен аналогично.

Рубильники ВР32 предназначаются для включения/выключения ручным способом цепи переменного тока с напряжением до 690 В и частотой 50 Гц. В конструкции используется трехполюсная контактная система ножевого типа с видимым двойным разрывом цепи. С помощью разрыва, дугогасительных камер и больших растворов контактов обеспечивается гашение электрической дуги при соединении нагрузок, что защищает контакты от износа. Эти рубильники предназначены для неавтоматического соединения цепей переменного тока при напряжении до 0,66 кВ и для соединения цепей при напряжении до 1 кВ при отсутствии нагрузки. Рубильники применяются для соединения цепей постоянного тока при max напряжении 440 В. Для этих рубильников принята классификация по величине номинал. тока, по типу рукояти и по кол-ву полюсов. Рубильники могут работать продолжительно.

Рубильники РЕ19 ручным методом включают/отключают электрические потребители без нагрузки, изменяют схему электроцепей и обеспечивают безопасное проведение регламентных, ремонтных работ. Их основная сфера использования – ячейки КСО и трансформаторные подстанции. РЕ19 применяются в трех-, двух, однополюсном варианте для заднего и переднего подсоединения внешних проводников медной и алюминиевой шиной. По типу привода бывают со смещенной, боковой и центральной рукоятью. Эти рубильники эксплуатируются при температуре от -60 до +40 градусах с низким содержанием газов, водяных паров и концентраций пыли. Группа требований по эксплуатации регулируется ГОСТ 17516.1-90.

Типы переключателей – конструкция, работа и применение переключателей

Различные типы электрических и механических переключателей

Что такое переключатель?

В электрических и электронных системах выключатель – это устройство, которое может включать или выключать электрическую цепь автоматически или вручную. Другими словами, электрический переключатель – это управляющее устройство, которое прерывает прохождение тока или изменяет направление тока в цепи.Почти все электрические и электронные системы содержат по крайней мере один переключатель, который используется для включения или выключения устройства. Кроме того, переключатель используется для управления работой схемы, и пользователь может активировать или деактивировать всю или некоторые части или процесс подключенной схемы.

Типы переключателей

• SPST (однополюсный, односторонний)
• SPDT (однополюсный, двухходовой)
• DPST (двухполюсный, одинарный)
• DPDT (двухполюсный, двусторонний) )
• 2P6T (двухполюсный, шестикратный)
• Промежуточный переключатель
• Переключатель опоздания
• Переключатель мгновенного действия
• Кнопочный переключатель
• Тумблер
• Переключатель Mosfet
• Релейный переключатель
• Транзистор как переключатель
• Механический , электрические и электронные переключатели

Мы обсудим различные типы этих переключателей в деталях, приведенных ниже:

Как правило, переключатели могут быть категорий как.

• Механические переключатели
• Электрические / электронные переключатели

Оба этих переключателя типа широко используются в электрических и электронных системах. Выбор типа переключателя зависит от системы, в которую они будут включены. Переключатели также могут быть категориями на разных основаниях. Мы обсудим их один за другим позже в этой статье.

Переключатели также могут быть категориями на основе удержания текущего состояния.

Переключатель-защелка

Переключатель-защелка сохраняет свое состояние, включено или выключено до тех пор, пока не будут инициированы новые команды.

Переключатель мгновенного действия

Переключатель мгновенного действия сохраняет состояние только тогда, когда представлена ​​конкретная команда.

Типы механических переключателей

Механический переключатель – это переключатель, в котором две металлические пластины соприкасаются друг с другом, чтобы создать физический контакт для протекания тока, и отделяются друг от друга, чтобы прервать прохождение тока. Есть много типов механических переключателей, и они также делятся на категории на основе допустимой мощности.Материал контактов выбирается с учетом того, что оксиды металлов, образующиеся в результате коррозии, в основном являются изоляционными, и слои таких оксидов на пластинах переключателя будут препятствовать нормальной работе переключателя.

Механические переключатели могут быть разделены на категории в зависимости от их работы:

SPST (однополюсный однопроходный)

Это простой переключатель ВКЛ / ВЫКЛ. Он также называется On Way Switch (в США его называют двусторонним переключателем). Когда пользователь нажимает кнопку переключателя, пластины переключателя соединяются друг с другом, и ток начинает течь, и наоборот.

Вот базовая конструкция и принцип работы SPST (однополюсный однопроходный), также известный как односторонний переключатель .

SPDT (однополюсный, двусторонний)

Эта кнопка имеет три контакта, один из которых используется как общий и называется двухпозиционным переключателем (в США его назвали трехсторонним переключателем).Используя этот переключатель, мы можем отправить два разных сигнала на один и тот же вывод. Из-за этой функции этот переключатель также называют переключателем-селектором.

Другими переключателями, относящимися к SPDT, являются SPCO (однополюсное переключение) и SPTT (однополюсное центральное выключение или однополюсное тройное переключение)

Ниже приведена схема конструкции и работы однополюсного Двухпозиционный переключатель (SPDT), также известный как двухпозиционный переключатель.

DPST (двухполюсный, односторонний)

Этот переключатель в основном представляет собой два переключателя SPST в одном корпусе и может управляться одним рычагом.Этот переключатель чаще всего используется там, где мы должны одновременно отключать и землю, и линии.

DPDT (двухполюсный, двусторонний)

Этот переключатель эквивалентен двум переключателям SPDT, упакованным в одну упаковку. Этот переключатель имеет два общих контакта и четыре сигнальных контакта. Всего к входным контактам этого переключателя можно применить четыре различных комбинации одиночных сигналов. Другой переключатель, связанный с DPDT, – это DPCO ( Double Pole Changeover или Double Pole, Center Off).

2P6T (двухполюсный, шестиполюсный)

Это тип переключающего переключателя с общим (COM), который может быть подключен к шести линиям со вторым двухполюсным переключатель, управление которым и работа переключателя одинаковы.

Промежуточный переключатель

Промежуточный переключатель В США также известен как четырехпозиционный переключатель. Мы опубликовали подробный пост об этом, который можно увидеть ниже.

На рисунке ниже показана основная конструкция и принцип работы промежуточного переключателя.

Типы переключателей с защелкой и мгновенного действия

Кнопочный переключатель

Эта кнопка используется во многих электронных схемах и может выдерживать небольшой ток. Когда пользователь нажимает кнопку, ее металлические пластины соединяются друг с другом, следовательно, цепь замыкается.Когда пользователь убирает палец с кнопки, контакты контактов отсоединяются.

Тумблер

Тумблер приводится в действие рычагом, повернутым под углом в одном или нескольких направлениях. Этот переключатель находится в стабильном состоянии и остается в этом состоянии до тех пор, пока рычаг не будет нажат в другом направлении. Большинство бытовых приложений имеют тумблер, и он может попадать в любую категорию, как упомянуто выше, например. SPST, DPDT и т. Д.

Электрические и электронные переключатели

Вышеупомянутые переключатели являются механическими переключателями и управляются вручную пользователем.Теперь мы собираемся обсудить электрические переключатели, которые реагируют быстрее, чем механические переключатели, и могут автоматически переключаться с помощью электронной схемы, такой как микроконтроллер или микропроцессор. Они также могут быть категориями на основе номинального тока и напряжения, как механические переключатели.

Самые распространенные электронные переключатели.

Здесь возникает вопрос, зачем нужен переключатель электроники? Ответ на вопрос состоит в том, что иногда необходимо, чтобы схема, принимающая решение, также включала или выключала определенные устройства на основе этого решения.Если используется только механический переключатель, то там должен постоянно находиться один человек, чтобы включать и выключать устройство после получения сообщения индикации от цепи. Для устранения этой проблемы используются переключатели электроники. Они очень быстрые и точные по сравнению с механическими переключателями. Электронные переключатели имеют небольшие размеры и не создают шума во время переключения, а также обеспечивают стабильность и надежность системы.

Обсудим подробнее типы электронных переключателей.

Транзистор как переключатель:

Транзистор может использоваться в различных режимах работы, но мы собираемся обсудить транзистор как переключатель. Если мы приложим большой ток к базе транзистора (имея в виду максимально допустимый ток для этого типа транзистора), мы можем запустить этот транзистор в режиме глубокого насыщения, то есть этот транзистор можно использовать в качестве переключателя.

Типичная схема транзистора в качестве переключателя:

Нет тока, когда на базе транзистора 0 вольт.

Когда база находится на логическом уровне 1.

Лампа начинает светиться.

МОП-транзистор в качестве коммутатора:

МОП-транзистор также может использоваться для переключения на высоких частотах. Они могут работать на частотах мегагерца. В основном, МОП-транзисторы используются для ШИМ (широтно-импульсной модуляции).

Мосфеты имеют три терминала.

1. Затвор
2. Сток
3. Источник

Если мы применим логику 1, помня о максимально допустимом напряжении для базы, тогда сопротивление между стоком и истоком станет низким, и ток начнет течь по этому каналу и наоборот.

Лампа не светится, т.е.е. он будет выключен, когда логический элемент равен нулю.

логический элемент 1, лампа горит.

Реле как переключатель

Реле – это электромеханическое устройство, которое состоит из электромагнита. Когда через катушку протекает ток, он становится электромагнитом, и этот электромагнит можно использовать для переключения. Их контакты могут попадать в любую категорию, например SPDT, DPDT и т. Д. (Подробнее о реле мы поговорим в следующих постах)

Когда мы подаем энергию на катушку, лампа загорится.

Когда мы обесточиваем катушку, лампа не светится.

Это были типы переключателей. Мы подробно обсудим их конструкцию, работу и применение один за другим в следующих следующих статьях. Спасибо.

Переключатели различных типов со схемами и приложениями

Переключатель – это электрическое устройство, которое используется для разрыва или замыкания электрической цепи вручную или автоматически. Принцип работы переключателя зависит от механизма включения / выключения. Различные электрические или электронные схемы используют переключатели для управления или запуска схемы совы. Типы переключателей зависят от соединений в цепи, которую они делают. Два важных компонента, такие как полюс и сквозной, могут подтвердить, какие типы соединений может выполнять переключатель.Эти два компонента также используются для определения вариантов переключающего контакта.

Здесь шесты и броски могут быть определены как; когда количество цепей управляется переключателем, называется полюсами, тогда как ходы можно определить как количество положений, которые может принимать переключатель. Переключатель одиночного хода состоит из одной пары контактов, таких как открытый или закрытый. Переключатель двойного хода включает в себя контакт, который можно подключить к двум другим контактам. Когда переключатель активирован, ток протекает между двумя выводами переключателя.Когда переключатель выключен, ток не течет между двумя выводами переключателя.

Типы переключателей

Типы переключателей подразделяются на четыре типа, а именно:

• SPST (однополюсный, односторонний)
• SPDT (однополюсный, двойной ход)
• DPST (двухполюсный, одинарный)
• DPDT (двухполюсный, двойной ход)

SPST (однополюсный, односторонний)

SPST – это базовый переключатель включения / выключения, который используется для подключения или разрыва соединения между двумя клеммами.Электропитание схемы совы обеспечивается этим переключателем. Ниже показан простой переключатель PST.

Применение выключателя SPST – это выключатель света, указанный ниже, он также называется тумблером. Этот тип переключателя имеет один вход и один выход. Эта схема переключателя света управляет одним проводом и выполняет одно соединение. Это переключатель ВКЛ / ВЫКЛ, когда переключатель в приведенной ниже цепи включен или замкнут, ток течет через две клеммы, и лампочка в цепи будет мигать.Когда переключатель находится в положении ВЫКЛ. Или разомкнут, ток не проходит через две клеммы.

SPDT (однополюсный, двусторонний)

Переключатель SPDT представляет собой трехконтактный переключатель, одна клемма используется как вход, а оставшиеся две клеммы используются как выходы. Он соединяет общий терминал с одним или другим из двух терминалов. В переключателе SPDT вместо других клемм просто используйте клемму COM. Например, мы можем использовать COM & A или COM & B.

Применение переключателя SPDT в основном задействовано в трехсторонней схеме для включения / выключения света из двух мест, например, сверху и снизу. лестницы.В приведенной ниже схеме, когда переключатель A замкнут, ток течет через клеммы, но будет светиться только индикатор A, а индикатор B погаснет. Когда переключатель B замкнут, ток течет через клеммы, и будет светиться только индикатор B, а индикатор «A» погаснет. Ее два контура будут управляться одним источником или одним способом.

DPST (двухполюсный, одинарный)

Переключатель DPST состоит из двух полюсов, что означает, что он включает в себя два идентичных переключателя, расположенных рядом.Этот переключатель управляется одним переключателем, что означает, что двумя дискретными цепями можно управлять одновременно одним нажатием.

Этот переключатель используется для включения / выключения двух цепей и состоит из четырех клемм, а именно двух входов и двух выходов. Основное назначение этого переключателя – регулировать прибор на 240 В, в котором оба напряжения питания должны быть включены, тогда как несмещенный провод может быть всегда подключен. Когда этот переключатель находится в положении ON, ток начинает течь по двум цепям, а когда он выключается, он выключается.

DPDT (Double Pole Double Throw)

Этот переключатель эквивалентен двум переключателям SPDT, это означает две отдельные цепи, соединяющие два входа каждой цепи с одним из двух выходов. Положение переключателя контролирует количество путей, и от двух контактов каждый контакт может быть направлен.

Когда он находится в режиме ВКЛ-ВКЛ или ВКЛ-ВЫКЛ-ВКЛ, они работают как два дискретных переключателя SPDT, управляемых аналогичным приводом. Одновременно могут быть включены только две нагрузки. Переключатель DPDT можно использовать в любом приложении, где требуется открытая и закрытая система проводки.

Лучшим примером этого является моделирование железной дороги, в котором используются небольшие железные дороги и поезда, вагоны и мосты. Закрытый позволяет системе быть включенным в любое время, тогда как открытый позволяет включать или запускать дополнительный элемент через реле. Из следующей схемы, соединения A, B и C от одного полюса переключателя и соединения D, E и F от другого полюса переключателя. Связи B и E взаимны на каждом из полюсов.

Если + V входит в соединение B, а переключатель зафиксирован в самом верхнем положении, то соединение A становится + ve, и двигатель вращается в одном направлении. Если переключатель установлен в крайнее нижнее положение, источник питания инвертируется, а соединение D становится + ve, тогда двигатель будет вращаться в противоположном направлении. В среднем положении источник питания не связан с двигателем и не вращается. Этот тип переключателя в основном используется в нескольких контроллерах двигателей, где необходимо инвертировать скорость этого двигателя.

Специальные приложения с сенсорным управлением

Сенсорный переключатель нагрузки

Основная цель этого проекта – разработать сенсорный переключатель нагрузки. В этом проекте таймер 555 используется в моностабильном режиме для управления реле для включения нагрузки на фиксированный промежуток времени.

Микросхема таймера 555 активируется сенсорной пластиной, прикрепленной к ее спусковому штифту. Выход 555 выдает высокий уровень в течение фиксированного интервала времени, определяемого постоянной времени RC, подключенной к таймеру.

Этот выход управляет реле, которое, в свою очередь, включает нагрузку на это время, после чего автоматически выключается. Электропитание, вызванное человеческим телом, подает напряжение на сенсорную панель, чтобы активировать таймер.

Музыкальный звонок с сенсорным управлением

Эта схема генерирует музыкальный тон, когда кто-то касается сенсорной панели в цепи. Эта схема использует две ячейки AA и производит много звука.

В предлагаемой схеме используется микросхема UM3481, которая используется в музыкальных схемах.Эта интегральная схема включает в себя ПЗУ с 512 музыкальными тонами, тон-генератор, ПЗУ с 512 музыкальными нотами, генератор ритмов, регулятор стока, модулятор, генераторы, предварительные усилители и делитель частоты.

Для разработки этой схемы требуется несколько основных компонентов. В этой схеме R1 и C1 работают как компоненты синхронизации для генератора. Транзистор Q1 используется для управления громкоговорителем. Базовый вывод транзистора Q2 используется в качестве сенсорного дисплея для активации музыкального звонка.

Итак, речь идет о типах переключателей и специальных приложениях с сенсорным управлением. Мы надеемся, что вы лучше понимаете эту концепцию. Кроме того, любые вопросы, касающиеся этой темы или приложений проектов переключателей с сенсорным управлением, оставляйте свои отзывы, комментируя их в разделе комментариев ниже. Вот вам вопрос, какие еще применения сенсорного переключателя?

Авторы фотографий:

• Символы переключателей – узнать.sparkfun.com
• Типы переключателей – electronicshub.org

Введение и объяснение типов переключателей

Переключатель – это электрический компонент, который может включать или отключать электрическую цепь автоматически или вручную. Переключатель в основном работает с механизмом включения (разомкнут) и выключен (замкнут). Многочисленные схемы содержат переключатели, которые контролируют работу схемы или активируют различные характеристики схемы. Классификация переключателей зависит от выполняемого ими подключения. Два важных компонента, которые подтверждают, какие типы соединений выполняет переключатель, – это полюс и бросок.

Они классифицируются на основании выполняемых ими соединений. Если у вас создалось впечатление, что переключатели просто включают и выключают цепи, угадайте еще раз.

Термины полюс и ход также используются для описания вариаций контактов переключателя. Количество «полюсов» – это количество отдельных цепей, которые управляются переключателем. Количество «бросков» – это количество отдельных положений, которые может принимать переключатель. Однопозиционный переключатель имеет одну пару контактов, которые могут быть замкнутыми или разомкнутыми.Двухпозиционный переключатель имеет контакт, который может быть подключен к любому из двух других контактов; тройной переключатель имеет контакт, который может быть подключен к одному из трех других контактов и т. д.

Полюс: Количество цепей, управляемых переключателем, указано полюсами. Однополюсный переключатель (SP) управляет только одной электрической цепью. Двухполюсный переключатель (DP) управляет двумя независимыми цепями.

Бросок: Количество бросков показывает, сколько различных выходных соединений каждый полюс переключателя может подключить к своему входу.Однопозиционный переключатель (ST) – это простой переключатель включения / выключения. Когда переключатель находится в положении ON, два контакта переключателя подключены, и между ними течет ток. Когда переключатель выключен, клеммы не подключены, поэтому ток не течет.

4 типа переключателей

Основными типами переключателей являются SPST, SPDT, DPST и DPDT. Они кратко обсуждаются ниже.

Работа SPST-переключателя

Однополюсный однопроходный (SPST) – это базовый двухполюсный переключатель, который просто соединяет или разрывает соединение между двумя клеммами.Электропитание схемы переключается переключателем SPST. На рисунке ниже показан простой переключатель SPST.

Эти типы переключателей также называются тумблерами. Этот переключатель имеет два контакта: входной и выходной. Согласно типовой схеме выключателя света, он управляет одним проводом (полюсом) и выполняет одно соединение (ход). Это переключатель включения / выключения, когда переключатель замкнут или включен, ток течет через клеммы, и лампочка в цепи будет гореть. Когда переключатель разомкнут или выключен, в цепи нет тока.

Схема SPST

Работа переключателя SPDT

Однополюсный переключатель двойного направления (SPDT) представляет собой трехконтактный переключатель, один для входа, а два других для выходов. Он соединяет общий вывод с одним или другим из двух выводов.

Для использования SPDT в качестве переключателя SPST просто используйте терминал COM вместо других терминалов. Например, мы можем использовать COM и A или COM и B.

SPDT

Схема ясно демонстрирует, что происходит, когда переключатель SPDT перемещается вперед и назад.Эти переключатели используются в трехсторонней схеме для включения / выключения света из двух мест, например, сверху и снизу лестницы. Когда переключатель A замкнут, ток течет через клемму, и загорается только индикатор A, а индикатор B гаснет. Когда переключатель B замкнут, ток течет через клемму, и только индикатор B горит, а индикатор A гаснет. Здесь мы управляем двумя цепями или путями через один путь или источник.

SPDT Circuit

Работа переключателя DPST

DPST – это сокращение от двухполюсного, одноходового.Двойной полюс означает, что устройство содержит два идентичных переключателя, расположенных рядом и управляемых одним переключателем или рычагом. Это означает, что двумя отдельными цепями одновременно управляют одним нажатием.

DPST

Переключатель DPST включает или выключает две цепи. Переключатель DPST имеет четыре контакта: два входа и два выхода. Чаще всего переключатель DPST используется для управления устройством на 240 вольт, где обе линии питания должны быть переключены, а нейтральный провод может быть подключен постоянно.Здесь, когда этот переключатель включен, ток начинает течь по двум цепям и прерывается при его выключении.

Работа переключателя DPDT

DPDT – двухполюсный переключатель двойного направления; это эквивалентно двум переключателям SPDT. Он направляет две отдельные цепи, соединяя каждый из двух входов с одним из двух выходов. Положение переключателя определяет количество способов, которыми может быть проложен каждый из двух контактов.

DPDT

Независимо от того, находится ли он в режиме ВКЛ-ВКЛ или ВКЛ-ВЫКЛ-ВКЛ, они работают как два отдельных переключателя SPDT, управляемых одним и тем же приводом.Одновременно могут быть включены только две нагрузки. DPDT можно использовать в любом приложении, которое требует открытой и закрытой системы проводки, примером которой является моделирование железных дорог, в котором используются небольшие поезда и железные дороги, мосты и автомобили. Закрытый позволяет системе быть включенным все время, в то время как открытый позволяет включить или активировать другой элемент через реле.

На схеме ниже соединения A, B и C образуют один полюс переключателя, а соединения D, E и F – другой.Подключения B и E общие на каждом из полюсов.

Если положительный источник питания (Vs) поступает на соединение B и переключатель установлен в крайнее верхнее положение, соединение A становится положительным, и двигатель будет вращаться в одном направлении. Если переключатель установлен в крайнее нижнее положение, электропитание меняется на противоположное и соединение D становится положительным, тогда двигатель будет вращаться в противоположном направлении. В центральном положении источник питания не подключен к двигателю и он не вращается.Этот тип переключателей в основном используется в различных контроллерах двигателей, где скорость этого двигателя должна быть изменена.

DPDT-Circuit

Наряду с этими переключателями, геркон также обсуждается в этой статье ниже

Геркон

Геркон получил свое название от использования двух или трех небольших металлических частей, называемых язычками, с гальваническими контактами на их кончики разошлись и немного разошлись. Геркон обычно представлен в виде неподвижной стеклянной трубки, заполненной инертным газом.Поле от магнита или электромагнита избегает язычков, замыкая или размыкая контакт переключателя.

Геркон

Контакты геркона замыкаются переносом небольшого магнита рядом с переключателем. Два геркона имеют нормально разомкнутые контакты, которые замыкаются при активации. Три версии язычка имеют пару открытых и закрытых контактов. Работа переключателя заставляет эти части переходить в противоположное состояние. Типичные герконовые переключатели коммерческого класса работают с токами в миллиамперном диапазоне до примерно 1 ампера постоянного или переменного тока.Тем не менее, специальные конструкции могут достигать 10 ампер и более. Герконовые переключатели часто встраиваются в датчики и реле. Одним из важных качеств переключателя является его чувствительность, количество магнитной энергии, необходимое для его приведения в действие.

Герконы используются в системах безопасности, например, для проверки того, закрыты ли двери или нет. А также у него много приложений; это бытовая электроника, автоматические измерительные приборы, клавишный выключатель и герконовые реле.Стандартные герконы – это SPST (простое включение-выключение), однако также доступны версии SPDT (переключаемые).

Характеристики язычкового переключателя:

• Геркон герметично закреплен в стеклянной трубке с инертным газом, язычковые контакты не подвержены влиянию внешней среды
• Состоит из рабочих и электрических частей, расположенных коаксиально, герконовые переключатели подходят для высокочастотных приложений
• Компактный и легкий
• Низкое и стабильное контактное сопротивление
• Герконы экономично и легко превращаются в бесконтактные переключатели.

Применение герконового переключателя:

Точка, в которой герконовый переключатель должен быть подключен к индуктивной нагрузке или нагрузке, где протекает прямой ток или большой ток (например, емкостная нагрузка, лампа, длинный кабель и т. Д.).

Цепь герконового переключателя

Если в качестве нагрузки в цепи используется электромагнитное реле, имеющее индуктивность, энергия, накопленная в индуктивности, вызовет обратное напряжение при размыкании герконов. Напряжение, хотя и зависит от значения индуктивности, иногда достигает нескольких сотен вольт и становится основным фактором ухудшения состояния контактов.

Фото:

.

Знайте о различных типах переключателей и их применении

Что такое SWITCH ? Выключатель – это не что иное, как устройство, которое используется для включения и выключения оборудования. Скорее всего, это электрическое оборудование, такое как вентилятор, телевизор и т.д. Если переключатель находится в положении ВЫКЛ, это означает, что цепь разомкнута, и ток не может течь через проводник, и оборудование обесточено (состояние ВЫКЛ). Чтобы заставить его запитать, мы должны включить переключатель, он замыкает цепь и замыкает путь.Таким образом, через оборудование может протекать ток, и оно может включиться. Таким образом, функция переключателя состоит в том, чтобы включить (переключатель включен) и разорвать (переключатель выключен) цепь.

В разработке систем управления переключатели играют важную роль. В основном есть два типа переключателей – механический переключатель и электрический переключатель . Для работы механических переключателей требуется физический или ручной контакт с переключателем. Электрические переключатели не требуют физического или ручного контакта, они могут работать.Электрические переключатели работают под действием полупроводников.

Механические переключатели:

Механические переключатели далее классифицируются на различных типов переключателей в зависимости от количества полюсов и проходов. Полюсы означают количество входных цепей (силовых цепей), доступных для коммутатора. Броски означают количество выходных цепей (количество путей, по которым может течь ток), доступных для переключателя.

1. Однополюсный односторонний (SPST)
2. Однополюсный двухходовой (SPDT)
3. Двухполюсный односторонний (DPST)
4. Двухполюсный двухходовой (DPDT)
5. Двухполюсные шестиугольные (2П6Т)
6. Переключатель мгновенного действия / Переключатель мгновенного действия

   1. Кнопка
   2. Реле давления
   3. Реле температуры
   4. Тумблер
   5. Поворотный переключатель

В механическом переключателе две металлические пластины касаются друг друга, замыкая цепь для протекания тока и разделяя друг друга для размыкания цепи для прерывания тока.

1) Однополюсный однопозиционный (SPST): Этот переключатель состоит из двух клемм; одна входная клемма называется полюсом, а одна выходная клемма – выбросом. Итак, название этого переключателя – , , однополюсный, однополюсный. Этот переключатель является простейшим примером переключателя. Обычно этот переключатель используется в одиночном контуре, что означает, что схема требует управления только одним замкнутым контуром. Обозначение однополюсного однопозиционного переключателя показано на рисунке-1a.Этот переключатель подключен последовательно с оборудованием, источником или элементами, как показано на рисунке-1b.

2) Однополюсный двухпозиционный переключатель (SPDT): Этот переключатель состоит из трех клемм; одна входная клемма (полюс) и две выходные клеммы (бросок), как показано на рисунке-2a. Используя этот переключатель, мы можем подавать ток или сигнал в два контура, как показано на рисунке 2. Иногда этот переключатель называют селекторным переключателем .

3) Двухполюсный односторонний (DPST): Этот переключатель состоит из четырех клемм; две входные клеммы (полюс) и две выходные клеммы (выбросы), как показано на рисунке-3a.Этот переключатель очень похож на два переключателя SPST. Оба переключателя связаны с одной печенью, поэтому оба переключателя работают одновременно. Эти переключатели используются, когда мы хотим управлять двумя цепями в одно и то же время, как показано на рисунке 3b.

4) Двойной двухполюсный переключатель (DPDT): Этот переключатель состоит из шести клемм; две входные клеммы (полюс) и две клеммы на каждый полюс, так что всего четыре выходных клеммы (вывод), как показано на рисунке-4a.Работа этого переключателя аналогична работе двух отдельных переключателей SPDT одновременно. В этом переключателе две клеммы входа (полюса) соединены с одним набором (двумя) выходов (throw-1) в положении-1 переключателя. Если мы изменим положение переключателя, он соединит этот вход со вторым набором выходов (клемма 2), как показано на рисунке 4b. Здесь, как показано в примере, давайте предположим, что в положении-1, если двигатель вращается по часовой стрелке, если мы перейдем в положение-2, двигатель будет вращаться против часовой стрелки.

5) Двухполюсные шестигранные (2P6T): Состоит из четырнадцати выводов; две входные клеммы (полюса) и шесть клемм на каждый полюс, так что всего двенадцать выходных клемм (выводов), как показано на рисунке-5a. Обычно этот тип переключателя используется для переключения в цепи с общей входной клеммой.

6) Переключатель мгновенного действия:

1. Кнопочный переключатель: , когда вы нажимаете переключатель, контакты переключателя замыкаются и замыкают цепь для протекания тока, а когда вы снимаете давление с кнопки, контакты переключателя размыкаются и размыкают цепь.Таким образом, этот переключатель является переключателем мгновенного действия, который может управлять цепью, замыкая и размыкая контакт. В кнопочном переключателе, когда вы снимаете давление с переключателя, пружина размыкает контакт.
2. Реле давления: Реле этого типа состоит из С-образной диафрагмы. В зависимости от давления эта диафрагма показывает давление. Эти переключатели используются для определения давления воздуха, воды или масла в промышленном применении. Этот переключатель срабатывает, когда давление в системе увеличивается или уменьшается от заданного значения.
3. Температурный выключатель: Этот тип переключателей состоит из датчиков температуры, таких как RTD (резистивный датчик температуры). Этот переключатель работает в соответствии со значением измеренной температуры.
4. Тумблер: Этот тип переключателя обычно используется в домашних условиях для включения и выключения электроприборов. У него есть рычаг, с помощью которого мы можем перемещаться вверх или вниз для включения и выключения приборов.
5. Поворотный переключатель: Этот тип переключателя используется для соединения одной линии с одной из многих линий.Примеры этого типа переключателя – это мультиметр, селектор каналов, селектор диапазона измерителя диапазона в устройствах связи. Этот переключатель такой же, как однополюсный многопозиционный переключатель. Но расположение этого переключателя другое.

Электрические переключатели:

Электрические переключатели – не что иное, как полупроводниковый прибор. Эти переключатели более полезны из-за их низкой стоимости, небольших размеров и надежности. В этом переключателе используются полупроводниковые материалы, такие как кремний (Si), германий (Ge) и т. Д.Как правило, этот тип переключателей используется в интегральных схемах (ИС), электроприводах, системах отопления, вентиляции и кондиционирования воздуха, а также широко используется в качестве цифрового выхода (DI) контроллера.

1. Реле
2. Транзистор биполярный
3. Силовой диод
4. МОП-транзистор
5. IGBT
6. SCR
7. TRIAC
8. DIAC
9. GTO

1) Реле: Реле работает по принципу электромеханики, поэтому этот переключатель также известен как электромеханический переключатель.Когда ток проходит через катушку, он создает магнитное поле вокруг катушки. Эта величина магнитного поля зависит от силы тока, проходящего через катушку. Расположение контактов выполнено таким образом, что при увеличении тока с помощью ограничения по шторке контакты включаются и меняют свое положение. Иногда реле использует биметаллическую полосу для измерения температуры в целях безопасности. Реле доступны в широком диапазоне напряжения и тока. В энергосистеме реле играет важную роль в идентификации неисправностей.В промышленности реле также используются в качестве защитного устройства. Проверьте полную работу реле здесь.

2) Биполярный транзистор: Биполярный транзистор имеет три вывода; база, эмиттер и коллектор. Транзисторы работают по трем регионам; отсечка, насыщенность и активная область. Обозначение транзистора показано на рисунке 6. Для переключения активная область не используется. Если на клемме базы имеется достаточное количество тока, транзистор входит в область насыщения, и ток будет течь по пути коллектор-эмиттер, а транзистор действует как переключатель ВКЛ.Если базового тока недостаточно, цепь разомкнута и ток не может протекать через коллектор-эмиттер, и транзистор входит в зону отсечки. В этой области транзистор действует как выключатель. Транзистор используется в качестве усилителя в электронике, а также для создания затвора, такого как И, а не в цифровых схемах, а транзистор также используется в качестве переключающего устройства в интегральной схеме. Транзисторы бесполезны в приложениях с высокой мощностью, потому что они имеют более высокие резистивные потери по сравнению с MOSFET.

3) Силовой диод: Силовой диод имеет два вывода; анод и катод. Диод состоит из полупроводникового материала p- и n-типа и образует pn-переход, известный как диод. Символ силового диода показан на рисунке 7. Когда диод находится в положении прямого смещения, через цепь может протекать ток, а в обратном смещении ток блокирует. Если анод положительный по отношению к катоду, диод находится в прямом смещении и действует как переключатель. Точно так же, если катод положительный по отношению к аноду, диод находится в обратном смещении и действует как выключатель.Силовые диоды используются в приложениях силовой электроники, таких как выпрямители, цепи умножителя напряжения, цепи фиксатора напряжения и т. Д.

4) MOSFET: MOSFET-Metal Oxide Semiconductor Полевой транзистор. MOSFET имеет три терминала; затвор, сток и исток. MOSFET работает в двух основных формах; Тип истощения и тип улучшения. Если напряжения затвор-исток (V _GS ) недостаточно, MOSFET работает как тип истощения, а режим истощения MOSFET аналогичен переключателю OFF.Если напряжение затвор-исток (V _GS ) достаточно, MOSFET работает как тип расширения, а режим расширения MOSFTE аналогичен переключателю ON. Диапазон переключения MOSFET составляет от десятков неоновых секунд до нескольких сотен микросекунд. MOSFET используется в линейном стабилизаторе напряжения, прерывателе, усилителе мощности звуковой частоты и т. Д. Проверьте здесь схемы MOSFET.

5) IGBT: Биполярный транзистор с изолированным затвором. IGBT – это комбинация BJT и MOSFET.IGBT имеет высокий входной импеданс и высокую скорость переключения (характеристика MOSFET), а также низкое напряжение насыщения (характеристика BJT). IGBT имеет три терминала; Ворота, эмиттер и коллектор. БТИЗ может управлять с помощью терминала ворот. Его можно включать и выключать, активируя и деактивируя терминал ворот. IGBT может блокировать как положительное, так и отрицательное напряжение, как и GTO. IGBT используется в инверторах, управлении тяговыми двигателями, индукционном нагреве и импульсных источниках питания.

6) SCR: SCR- кремниевый выпрямитель.SCR имеет три вывода; Затвор, анод и катод. Работа SCR такая же, как у диода, но запускается SCR, когда он находится в прямом смещении (катод отрицательный, а анод положительный), и также требуется положительный тактовый импульс на затворе. При прямом смещении, если тактовый импульс затвора равен нулю, тиристор выключается принудительной коммутацией, а при обратном смещении тиристор остается в выключенном состоянии, как и диод. SCR используются в управлении двигателем, регуляторах мощности и диммировании ламп.

7) TRIAC: TRIAC – это то же самое, что и два SCR, подключенных обратно параллельно с подключенным затвором.TRIAC – двунаправленное устройство. TRIAC имеет три терминала; Главный терминал 1 (MT), Главный терминал 2 (MT2) и ворота. Клеммы MT1 и MT2 соединены с цепью, которой мы хотим управлять, и затвор доступен для запуска импульса положительным или отрицательным напряжением. Когда клемма MT2 находится под положительным напряжением по отношению к клемме MT1 и затвор также срабатывает положительно, то срабатывает SCR-1 TRIAC. Когда клемма MT1 находится под положительным напряжением относительно клеммы MT2 и затвор также срабатывает положительно, то срабатывает SCR-2 TRIAC.TRIAC может использоваться как для источников переменного, так и для постоянного тока, но, как правило, TRIAC используется в приложениях переменного тока, таких как управление двигателем, включение освещения (промышленного и бытового) и т. Д. Проверьте здесь Triac Dimmer Circuit.

8) DIAC: DIAC – Диодный переключатель переменного тока. DIAC имеет два терминала. Этот переключатель может работать в обоих направлениях. Символ DIAC показан на рисунке 12. DIAC работает в двух регионах; зона прямой блокировки или обратная блокировка и зона лавинного отрыва.Когда приложенное напряжение меньше напряжения переключения, DIAC работает в области прямой или обратной блокировки. В этой области DIAC действует как выключатель. Когда приложенное напряжение превышает напряжение пробоя, происходит лавинный пробой, и DIAC действует как переключатель ВКЛ. DIAC не может резко переключаться для приложений низкого напряжения и низкого тока по сравнению с TRIAC и SCR. DIAC используется для регулировки яркости света, управления универсальным двигателем и схемой управления нагревом.

9) Тиристор отключения затвора: GTO имеет три клеммы; Затвор, анод и катод.Как следует из названия, это устройство может выключаться через терминал ворот. Символ GTO состоит из двух стрелок на выводе затвора, который показывает двунаправленный поток тока через вывод затвора. Это устройство может включаться подачей небольшого положительного тока затвора и выключаться отрицательным импульсом с вывода затвора. GTO используется в инверторах, приводах переменного и постоянного тока, индукционных нагревателях и SVC (статическая компенсация VAR). GTO не может использоваться для отключения индуктивных нагрузок без помощи демпферной цепи.

,
