ВРН-60 Ашасветотехника

Источник света:	МО12-40 (лампа накаливания 12В 40Вт), Светодиоды (LED), МО36-40 (лампа накаливания 36В 40Вт)
Цоколь:	E27
Номинальное напряжение:	12; 36 В
Номинальная частота:	50 Гц
Класс защиты по току:	III
Класс защиты IP:	IP54
Климатическое исполнение:	У3, Т3
Артикул производителя:	ВРН-60
Мощность:	10/40 Вт
Гарантийный срок:	18 мес.
Световой поток:	600-900 лм
Габаритные размеры:	см. чертёж

Производитель «Ашасветотехника», Россия

Модель ВРН-60 применяется на объектах нефтяной, химической, деревоперерабатывающей промышленности, при производстве лакокрасочных изделий.

Удобство переноски обеспечивает ручка, закрепленная на корпусе. Для подключения изделия к источнику питания применяется кабель (25 м). Эксплуатация изделия во взрывоопасной зоне требует подключения через взрывозащищенный разъем. Необходимые ключи: торцевой, торцевой специальный; и скоба, и кабель входят в комплектацию изделия.

Низковольтный источник света оснащен резьбовым цоколем Е27. Его функцию выполняют лампы накаливания: МО36-40 и МО12-40 или светодиодные аналоги, потребляющие не более 10 Вт с габаритами до 110 мм – длина, 60 мм – диаметр.

Светильник ВРН-60, укомплектованный кабелем, весит 4,7 кг. Снижению веса способствует пресс-материал корпуса и крышки – АГ-4В. Герметичность IP54 обеспечивает резьбовое объединение составных частей и наличие прочного, термостойкого стекла. Ударопрочность повышает стальная окрашенная сетка. Класс светораспределения – рассеянное, тип КСС – концентрированный.

КОНСТРУКЦИЯ

Конструкция светильника соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1. Корпус и крышка из пресс-материала АГ-4В. Колпак из термостойкого и механически прочного стекла. Защитная сетка из штампованной стали и покрашена порошковой краской.

Исполнение по взрывозащите

IExdIIBT4X

Источники света

Обозначение	Мощность, Вт	Световой поток, Лм
ВРН-60 (накаливания (М012; М036))	40	600
ВРН-60 (светодиодные (СДЛ))	10	900

Допускается применение компактных светодиодных ламп, напряжение 12÷36В АС, мощностью, не превышающей мощность соответствующих ламп накаливания, габаритными размерами не более: L=110mm, D=60mm.

Рекомендуемые светодиодные лампы:

АСВ-7-12В / МО / Е27 4200К (световой поток 620Лм)
АСВ-7-36В / МО / Е27 4200К (световой поток 600Лм)
Geniled 10W 36V AC/DC E27 4200К (световой поток 900Лм)

Технические данные

Температура окружающей среды	от -10°С до +45°С
Электрическая схема	подключение кабелем КГ 2×1 длиной 25м вне взрывоопасной зоны или через взрывозащищенный разьем во взрывоопасной зоне
Срок службы, лет	10

В базовую комплектацию светильника входит:

светильник с кабелем 25м – 1 шт.
ключ торцевой – 1 шт.
ключ торцевой специальный – 1 шт.
ключ-скоба – 1 шт.

Принадлежности по дополнительному заказу:

светодиодная лампа

Пример записи заказа:

а) при комплектации для ламп МО
Светильник ВРН-60-01 УЗ 12В 25м

б) при комплектации для СДЛ
1. Светильник ВРН-60-01 УЗ СДЛ 7Вт 12В 25м
2. Светодиодная лампа АСВ-7-12В / МО / Е27 4200К

Варианты установки

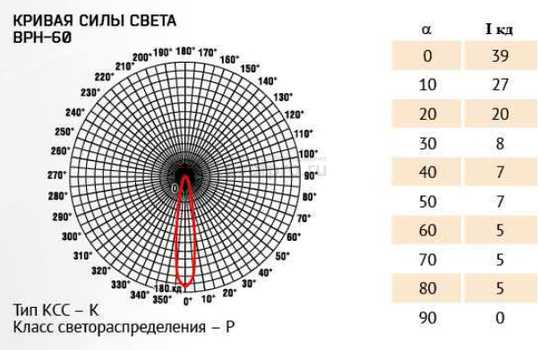

КСС

svetpro.ru

ВРН-60 СДМ Ашасветотехника

Источник света:	Светодиоды (LED)
Номинальное напряжение:	10,5÷40 В
Класс защиты по току:	III
Класс защиты IP:	IP54
Климатическое исполнение:	У3, Т3
Артикул производителя:	ВРН-60 СДМ
Мощность:	12 Вт
Гарантийный срок:	36 мес.
Цветовая температура:	4000 К
Световой поток:	1200 лм
Габаритные размеры:	см. чертёж

Производитель «Ашасветотехника», Россия

Светильники ВРН-60 СДМ – экономичный и безопасный вариант для местного освещения объектов химической, нефтеперерабатывающей, газовой, лакокрасочной, деревообрабатывающей отрасли.

Для подключения к электросети изделие оснащено кабелем КГ 2х1 с взрывозащищенным разъемом. Длина кабеля – 25 м, по заявке доступна иная протяженность. Перемещение выполняется вручную, вес 4,7 кг. При выполнении работ устанавливается или подвешивается в удобном месте. Торцевой специальный ключ и ключ-скоба являются элементами комплектации.

Светодиодный модуль (12 Вт) работоспособен при напряжении 10,5–40,0 В переменного или постоянного тока. Излучаемый поток расходится в угле не менее 30о. Базовая цветовая температура света (4000 К) доступна корректировке в диапазоне: 2700–6000 К. Светильник эксплуатируется при температуре -10оС – +45оС.

Взрывонепроницаемая оболочка образована элементами корпуса, объединяемыми по резьбе и колпаком-рассеивателем. Материал корпуса – АГ-4В, колпака – ударо- и термоустойчивое боросиликатное стекло, решетки – сталь, на которую нанесено порошковое окрашивание. Герметичность конструкции – IP54, исполнение по взрывозащите – ExdIIBT4X.
