Фрезы концевые с коническим хвостовиком. Конструкция и размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФРЕЗЫ КОНЦЕВЫЕ С КОНИЧЕСКИМ ХВОСТОВИКОМ Конструкция и размеры End mills with tapered shank. Design and dimensions | ГОСТ |
Дата введения 01.01.73
Настоящий стандарт распространяется на концевые фрезы с коническим хвостовиком, предназначенные для обработки поверхностей и уступов.
Требования стандарта в части пп. 1.1, 1.2, 1.6, 1.7, 1.10 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.
(Измененная редакция, Изм. № 5).
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
1.1. Фрезы должны изготовляться двух типов:
1 – с нормальным зубом;
2 – с крупным зубом.
Фрезы каждого типа изготовляют в двух исполнениях:
А – с цилиндрической ленточкой;
Б – заточенные наостро.
1.2. Основные размеры фрез должны соответствовать указанным на черт. 1 и в табл. 1.
Черт. 1*
* Черт. 2 исключен.
Таблица 1
Размеры в мм
Фрезы типа 1 | d | l | L | Число зубьев | Конус Морзе | ||||||||
исполнения А | исполнения Б | ||||||||||||
Праворежущие | Леворежущие | Праворежущие | Леворежущие | ||||||||||
Обозначение | Применяемость | Обозначение | Применяемость | Обозначение | Применяемость | Обозначение | Применяемость | ||||||
2223-0112 |
| 2223-0113 |
| 2223-0114 |
| 2223-0115 |
| 10 | 22 | 92 | Для фрез типа 1 | 4 | 1 |
2223-0121 |
| 2223-0122 |
| 2223-0123 |
| 2223-0124 |
| 11 | |||||
2223-0129 |
| 2223-0131 |
| 2223-0132 |
| 2223-0133 |
| 12 | 26 | 96 | |||
2223-0165 |
| 2223-0166 |
| 2223-0167 |
| 2223-0168 |
| 111 | 2 | ||||
2223-0292 |
| 2223-0293 |
| 2223-0294 |
| 2223-0295 |
| 14 | 96 | 1 | |||
2223-0001 |
| 2223-0002 |
| 2223-0041 |
| 2223-0793 |
| 111 | 2 | ||||
2223-0003 |
| 2223-0004 |
| 2223-0043 |
| 2223-0795 |
| 16 | 32 | 117 | |||
2223-0005 |
| 2223-0006 |
| 2223-0045 |
| 2223-0797 |
| 18 | |||||
2223-0296 |
| 2223-0297 |
| 2223-0298 |
| 2223-0299 |
| 20 | 38 | 123 | 5 | ||
2223-0007 |
| 2223-0008 |
| 2223-0047 |
| 2223-0799 |
| 140 | 3 | ||||
2223-0138 |
| 2223-0139 |
| 2223-0141 |
| 2223-0142 |
| 22 | 123 | 2 | |||
2223-0009 |
| 2223-0010 |
| 2223-0048 |
| 2223-0801 |
| 140 | 3 | ||||
2223-0011 |
| 2223-0012 |
| 2223-0050 |
| 2223-0803 |
| 25 | 45 | 147 | |||
2223-0305 |
| 2223-0306 |
| 2223-0307 |
| 2223-0308 |
| 28 |
Продолжение табл. 1
Фрезы типа 2 | d | l | L | Число зубьев | Конус Морзе | ||||||||
исполнения А | исполнени |
standartgost.ru
ГОСТ 17026-71 (ГОСТ не действует в РФ)
ГОСТ 17026-71
Группа Г23
2223-0000
ОКП 39 1822
Дата введения 1973-01-01
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
Д.И.Семенченко, канд. техн. наук; Н.И.Минаева; Т.А.Лавренова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 09.06.71 N 1105
3. Срок проверки – 2000 г., периодичность проверки – 10 лет
4. Стандарт полностью соответствует СТ СЭВ 109-79
5. ВЗАМЕН ГОСТ 8237* в части фрез с коническим хвостовиком, МН 411-65, МН 412-65
________________
* Вероятно ошибка оригинала. Следует читать: ГОСТ 8237-57. – Примечание изготовителя базы данных.
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 14034-74 | 1.7 |
ГОСТ 17024-82 | 1.10 |
ГОСТ 25557-82 | 1.6 |
ИСО 1641-2-78 | 1.2, 1.11 |
7. Ограничение срока действия снято Постановлением Госстандарта от 25.03.82 N 1232
8. ПЕРЕИЗДАНИЕ (март 1998 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в феврале 1973 г., январе 1977 г., марте 1982 г., апреле 1985 г., сентябре 1995 г. (ИУС 2-73, 2-77, 6-82, 7-85, 12-95)
Настоящий стандарт распространяется на концевые фрезы с коническим хвостовиком, предназначенные для обработки поверхностей и уступов.
Требования стандарта в части пп.1.1, 1.2, 1.6, 1.7, 1.10 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.
(Измененная редакция, Изм. N 5).
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
1.1. Фрезы должны изготовляться двух типов:
1 – с нормальным зубом;
2 – с крупным зубом.
Фрезы каждого типа изготовляют в двух исполнениях:
А – с цилиндрической ленточкой;
Б – заточенные наостро.

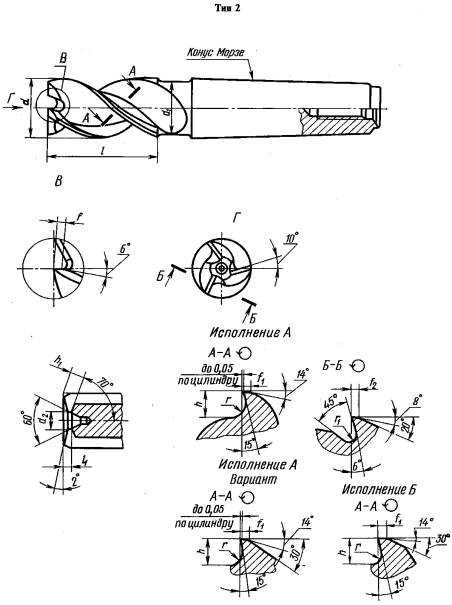

1.2. Основные размеры фрез должны соответствовать указанным на черт.1 и в табл.1.

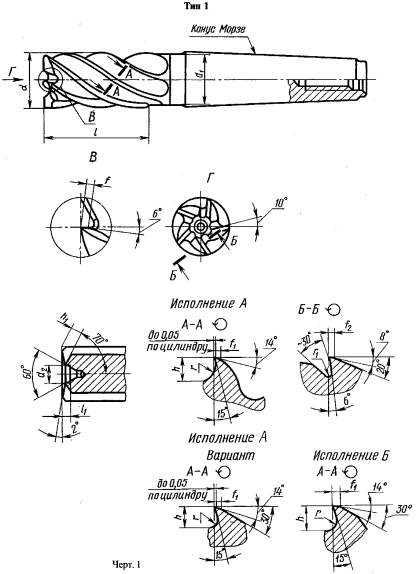

Черт.1. Основные размеры фрез
Черт.1*
________________
* Черт.2 исключен.
Таблица 1
Размеры в мм
Фрезы типа 1 | |||||||||||||
исполнения А | исполнения Б | ||||||||||||
Праворежущие | Леворежущие | Праворежущие | Леворежущие | Число зубьев | Конус Морзе | ||||||||
Обозна- | При- | Обозна- | При- | Обозна- | При- | Обозна- | При- | ||||||
2223-0112 | 2223-0113 | 2223-0114 | 2223-0115 | 10 | 22 | 92 | 4 | 1 | |||||
2223-0121 | 2223-0122 | 2223-0123 | 2223-0124 | 11 | |||||||||
2223-0129 | 2223-0131 | 2223-0132 | 2223-0133 | 12 | 26 | 96 | |||||||
2223-0165 | 2223-0166 | 2223-0167 | 2223-0168 | 111 | 2 | ||||||||
2223-0292 | 2223-0293 | 2223-0294 | 2223-0295 | 14 | 96 | 1 | |||||||
2223-0001 | 2223-0002 | 2223-0041 | 2223-0793 | 111 | Для | 2 | |||||||
2223-0003 | 2223-0004 | 2223-0043 | 2223-0795 | 16 | 32 |
| |||||||
2223-0005 | 2223-0006 | 2223-0045 | 2223-0797 | 18 | |||||||||
2223-0296 | 2223-0297 | 2223-0298 | 2223-0299 | 20 | 38 | 123 | 5 | ||||||
2223-0007 | 2223-0008 | 2223-0047 | 2223-0799 | 140 | 3 | ||||||||
2223-0138 | 2223-0139 | 2223-0141 | 2223-0142 | 22 | 123 | 2 | |||||||
2223-0009 | 2223-0010 | 2223-0048 | 2223-0801 | 140 | 3 | ||||||||
2223-0011 | 2223-0012 | 2223-0050 | 2223-0803 | 25 | 45 | 147 | |||||||
2223-0305 | 2223-0306 | 2223-0307 | 2223-0308 | 28 |
Продолжение табл.1
Размеры в мм
Фрезы типа 2 | |||||||||||||
исполнения А | исполнения Б | ||||||||||||
Праворежущие | Леворежущие | Праворежущие | Леворежущие | Число зубьев | Конус Морзе | ||||||||
Обозна- | При- | Обозна- | При- | Обозна- | При- | Обозна- | При- | ||||||
2223-0116 | 2223-0117 | 2223-0118 | 2223-0119 | 10 |
|
| |||||||
2223-0125 | 2223-0126 | 2223-0127 | 2223-0128 | 11 | 1 | ||||||||
2223-0134 | 2223-0135 | 2223-0136 | 2223-0137 | 12 | 96 | ||||||||
2223-0169 | 2223-0171 | 2223-0172 | 2223-0173 |
| 111 | 2 | |||||||
2223-0314 | 2223-0315 | 2223-0316 | 2223-0317 | 14 | 96 | 1 | |||||||
2223-0081 | 2223-0082 | 2223-0261 | 2223-0869 | 111 | |||||||||
2223-0083 | 2223-0084 | 2223-0263 | 2223-0872 | 16 | 32 | 117 | Для фрез типа 2 | 3 | |||||
2223-0085 | 2223-0086 | 2223-0265 | 2223-0874 | 18 | 2 | ||||||||
2223-0318 | 2223-0319 | 2223-0321 | 2223-0322 | 20 | 123 | ||||||||
2223-0087 | 2223-0088 | 2223-0267 | 2223-0876 | 38 | 140 | 3 | |||||||
2223-0143 | 2223-0144 | 2223-0145 | 2223-0146 | 22 | 123 | 2 | |||||||
2223-0089 | 2223-0090 | 2223-0268 | 2223-0877 | 140 | |||||||||
2223-0091 | 2223-0092 | 2223-0270 | 2223-0879 | 25 | 45 | 147 |
| ||||||
2223-0327 | 2223-0328 | 2223-0329 | 2223-0331 | 28 |
Продолжение табл.1
Размеры в мм
Фрезы типа 1 | |||||||||||||
исполнения А | исполнения Б | ||||||||||||
Праворежущие | Леворежущие | Праворежущие | Леворежущие | Число зубьев | Конус Морзе | ||||||||
Обозна- | При- | Обозна- | При- | Обозна- | При- | Обозна- | При- | ||||||
2223-0013 | 2223-0014 | 2223-0052 | 2223-0805 | 28 | 45 | 170 | 5 | 4 | |||||
2223-0147 | 2223-0148 | 2223-0149 | 2223-0151 |
| 155 | 3 | |||||||
2223-0015 | 2223-0016 | 2223-0054 | 2223-0807 |
| 178 | 4 | |||||||
2223-0156 | 2223-0157 | 2223-0158 | 2223-0159 |
| 155 | 3 | |||||||
2223-0017 | 2223-0018 | 2223-0057 | 2223-0811 | 178 |
| ||||||||
2223-0019 | 2223-0020 | 2223-0059 | 2223-0813 |
| 188 | ||||||||
2223-0309 | 2223-0311 | 2223-0312 | 2223-0313 |
| 221 | 5 | |||||||
2223-0021 | 2223-0022 | 2223-0061 | 2223-0815 |
| 188 | Для фрез типа 1 | 6 | 4 | |||||
2223-0023 | 2223-0024 | 2223-0062 | 2223-0816 | 221 | 5 | ||||||||
2223-0025 | 2223-0026 | 2223-0065 | 2223-0819 |
| 75 | 200 | 4 | ||||||
2223-0027 | 2223-0028 | 2223-0066 | 2223-0821 | 233 | 5 | ||||||||
2223-0785 | 2223-0786 | 2223-0069 | 2223-0824 |
| 200 | 4 | |||||||
2223-0787 | 2223-0788 | 2223-0070 | 2223-0825 | 233 | 8 |
| |||||||
2223-0791 | 2223-0792 | 2223-0071 | 2223-0826 | 63 | 90 | 248 |
Продолжение табл.1
Размеры в мм
Фрезы типа 2 | |||||||||||||
исполнения А | исполнения Б | ||||||||||||
Праворежущие | Леворежущие | Праворежущие | Леворежущие | Число зубьев | Конус Морзе | ||||||||
Обозна- | При- | Обозна- | При- | Обозна- | При- | Обозна- | При- | ||||||
2223-0093 | 2223-0094 | 2223-0272 | 2223-0882 | 28 | 45 | 170 | 3 | 4 | |||||
2223-0152 | 2223-0153 | 2223-0154 | 2223-0155 |
| 155 | 3 | |||||||
2223-0095 | 2223-0096 | 2223-0274 | 2223-0884 |
| 178 | 4 | |||||||
2223-0161 | 2223-0162 | 2223-0163 | 2223-0164 |
| 155 | 3 | |||||||
2223-0097 | 2223-0098 | 2223-0277 | 2223-0887 | 178 | 4 | ||||||||
2223-0099 | 2223-0100 | 2223-0279 | 2223-0889 |
| 188 | Для фрез типа 2 | |||||||
2223-0332 | 2223-0333 | 2223-0334 | 2223-0335 |
| 221 | 5 | |||||||
2223-0101 | 2223-0102 | 2223-0281 | 2223-0892 |
| 188 | 4 | 4 | ||||||
2223-0103 | 2223-0104 | 2223-0282 | 2223-0893 | 221 | 5 | ||||||||
2223-0105 | 2223-0106 | 2223-0285 | 2223-0896 |
| 200 | 4 | |||||||
2223-0107 | 2223-0108 | 2223-0286 | 2223-0897 |
| 233 |
docs.cntd.ru
Фрезы концевые с коническим хвостовиком ГОСТ 17026-71
Мы рады предложить Вам следующие фрезы концевые с коническим хвостовиком по ГОСТ 17026-71:
Фрезы типа 1 | |||||||||
исполнения А | исполнения Б | d | l | L | Число зубьев | Конус Морзе | |||
Праворежущие | Леворежущие | Праворежущие | Леворежущие | ||||||
Обозначение | Обозначение | Обозначение | Обозначение | ||||||
2223-0112 | 2223-0113 | 2223-0114 | 2223-0115 | 10 | 22 | 92 | Для фрез типа 1 | 4 | 1 |
2223-0121 | 2223-0122 | 2223-0123 | 2223-0124 | 11 | |||||
2223-0129 | 2223-0131 | 2223-0132 | 2223-0133 | 12 | 26 | 96 | |||
2223-0165 | 2223-0166 | 2223-0167 | 2223-0168 | 111 | 2 | ||||
2223-0292 | 2223-0293 | 2223-0294 | 2223-0295 | 14 | 96 | 1 | |||
2223-0001 | 2223-0002 | 2223-0041 | 2223-0793 | 111 | 2 | ||||
2223-0003 | 2223-0004 | 2223-0043 | 2223-0795 | 16 | 32 | 117 | |||
2223-0005 | 2223-0006 | 2223-0045 | 2223-0797 | 18 | |||||
2223-0296 | 2223-0297 | 2223-0298 | 2223-0299 | 20 | 38 | 123 | 5 | ||
2223-0007 | 2223-0008 | 2223-0047 | 2223-0799 | 140 | 3 | ||||
2223-0138 | 2223-0139 | 2223-0141 | 2223-0142 | 22 | 123 | 2 | |||
2223-0009 | 2223-0010 | 2223-0048 | 2223-0801 | 140 | 3 | ||||
2223-0011 | 2223-0012 | 2223-0050 | 2223-0803 | 25 | 45 | 147 | |||
2223-0305 | 2223-0306 | 2223-0307 | 2223-0308 | 28 | |||||
2223-0116 | 2223-0117 | 2223-0118 | 2223-0119 | 10 | 22 | 92 | Для фрез типа 2 | 3 | 1 |
2223-0125 | 2223-0126 | 2223-0127 | 2223-0128 | 11 | |||||
2223-0134 | 2223-0135 | 2223-0136 | 2223-0137 | 12 | 26 | 96 | |||
2223-0169 | 2223-0171 | 2223-0172 | 2223-0173 | 111 | 2 | ||||
2223-0314 | 2223-0315 | 2223-0316 | 2223-0317 | 14 | 96 | 1 | |||
2223-0081 | 2223-0082 | 2223-0261 | 2223-0869 | 111 | 2 | ||||
2223-0083 | 2223-0084 | 2223-0263 | 2223-0872 | 16 | 32 | 117 | |||
2223-0085 | 2223-0086 | 2223-0265 | 2223-0874 | 18 | |||||
2223-0318 | 2223-0319 | 2223-0321 | 2223-0322 | 20 | 38 | 123 | |||
2223-0087 | 2223-0088 | 2223-0267 | 2223-0876 | 140 | 3 | ||||
2223-0143 | 2223-0144 | 2223-0145 | 2223-0146 | 22 | 123 | 2 | |||
2223-0089 | 2223-0090 | 2223-0268 | 2223-0877 | 140 | 3 | ||||
2223-0091 | 2223-0092 | 2223-0270 | 2223-0879 | 25 | 45 | 147 | |||
2223-0327 | 2223-0328 | 2223-0329 | 2223-0331 | 28 | |||||
2223-0013 | 2223-0014 | 2223-0052 | 2223-0805 | 28 | 45 | 170 | Для фрез типа 1 | 5 | 4 |
2223-0147 | 2223-0148 | 2223-0149 | 2223-0151 | 32 | 53 | 155 | 6 | 3 | |
2223-0015 | 2223-0016 | 2223-0054 | 2223-0807 | 178 | 4 | ||||
2223-0156 | 2223-0157 | 2223-0158 | 2223-0159 | 36 | 155 | 3 | |||
2223-0017 | 2223-0018 | 2223-0057 | 2223-0811 | 178 | 4 | ||||
2223-0019 | 2223-0020 | 2223-0059 | 2223-0813 | 40 | 63 | 188 | |||
2223-0309 | 2223-0311 | 2223-0312 | 2223-0313 | 221 | 5 | ||||
2223-0021 | 2223-0022 | 2223-0061 | 2223-0815 | 45 | 188 | 4 | |||
2223-0023 | 2223-0024 | 2223-0062 | 2223-0816 | 221 | 5 | ||||
2223-0025 | 2223-0026 | 2223-0065 | 2223-0819 | 50 | 75 | 200 | 4 | ||
2223-0027 | 2223-0028 | 2223-0066 | 2223-0821 | 233 | 5 | ||||
2223-0785 | 2223-0786 | 2223-0069 | 2223-0824 | 56 | 200 | 8 | 4 | ||
2223-0787 | 2223-0788 | 2223-0070 | 2223-0825 | 233 | 5 | ||||
2223-0791 | 2223-0792 | 2223-0071 | 2223-0826 | 63 | 90 | 248 | |||
Фрезы типа 2 | |||||||||
2223-0093 | 2223-0094 | 28 | 45 | 170 | Для фрез типа 2 | 3 | 4 | ||
2223-0152 | 2223-0153 | 32 | 53 | 155 | 4 | 3 | |||
2223-0095 | 2223-0096 | 2223-0274 | 2223-0884 | 178 | 4 | ||||
2223-0161 | 2223-0162 | 2223-0163 | 2223-0164 | 36 | 155 | 3 | |||
2223-0097 | 2223-0098 | 2223-0277 | 2223-0887 | 178 | 4 | ||||
2223-0099 | 2223-0100 | 2223-0279 | 2223-0889 | 40 | 63 | 188 | |||
2223-0332 | 2223-0333 | 2223-0334 | 2223-0335 | 221 | 5 | ||||
2223-0101 | 2223-0102 | 2223-0281 | 2223-0892 | 45 | 188 | 4 | |||
2223-0103 | 2223-0104 | 2223-0282 | 2223-0893 | 221 | 5 | ||||
2223-0105 | 2223-0106 | 2223-0285 | 2223-0896 | 50 | 75 | 200 | 4 | ||
2223-0107 | 2223-0108 | 2223-0286 | 2223-0897 | 233 | 5 | ||||
2223-0863 | 2223-0864 | 2223-0289 | 2223-0901 | 56 | 200 | 5 | 4 | ||
2223-0865 | 2223-0866 | 2223-0290 | 2223-0902 | 233 | 5 | ||||
2223-0867 | 2223-0868 | 2223-0291 | 2223-0903 | 63 | 90 | 248 |
www.gamma-pro.ru
ГОСТ 17026-71* – Фрезы концевые с коническим хвостовиком. Конструкция и размеры.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФРЕЗЫ КОНЦЕВЫЕ С КОНИЧЕСКИМ ХВОСТОВИКОМ Конструкция и размеры End mills with tapered shank. Design and dimensions |
ГОСТ |
Дата введения 01.01.73
Настоящий стандарт распространяется на концевые фрезы с коническим хвостовиком, предназначенные для обработки поверхностей и уступов.
Требования стандарта в части пп. 1.1, 1.2, 1.6, 1.7, 1.10 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.
(Измененная редакция, Изм. № 5).
1.1. Фрезы должны изготовляться двух типов:
1 – с нормальным зубом;
2 – с крупным зубом.
Фрезы каждого типа изготовляют в двух исполнениях:
А – с цилиндрической ленточкой;
Б – заточенные наостро.
1.2. Основные размеры фрез должны соответствовать указанным на черт. 1 и в табл. 1.
Черт. 1*
* Черт. 2 исключен.
Примечание. Размеры a, l, L соответствуют размерам фрез 1-го ряда нормальной серии по ИСО 1641-2.
Пример условного обозначения фрезы диаметром d = 16 мм, типа 1, праворежущей, исполнения А:
Фреза 2223-0003 ГОСТ 17026-71
То же, исполнения Б:
Фреза 2223-0043 ГОСТ 17026-71
Пример условного обозначения фрезы диаметром d = 18 мм, типа 1, праворежущей, исполнения А:
Фреза 2223-0085 ГОСТ 17026-71
То же, исполнения Б:
Фреза 2223-0265 ГОСТ 17026-71.
(Измененная редакция, Изм. № 3, 5).
1.2а. (Исключен, Изм. № 3).
1.3. Фрезы должны изготовляться с неравномерным окружным шагом зубьев, указанным на черт. 3 и в табл. 3.
Примечание. Допускается изготовление фрез типа 1 с равномерным окружным шагом.
Черт. 3
Таблица 3*
Число зубьев z |
j1 |
j2 |
j3 |
j4 |
j5 |
j6 |
j7 |
j8 |
3 |
110° |
123° |
127° |
– |
– |
– |
– |
– |
4 |
90° |
85° |
90° |
95° |
– |
– |
– |
– |
5 |
68° |
72° |
76° |
68° |
76° |
– |
– |
– |
6 |
57° |
63° |
57° |
63° |
57° |
63° |
– |
– |
8 |
42° |
48° |
42° |
48° |
42° |
48° |
42° |
48° |
* Табл. 2, 2a, 2б исключены.
1.4. Фрезы должны изготовляться праворежущими, леворежущие фрезы – по требованию потребителя.
В хвостовиках леворежущих фрез направление резьбы должно быть левое.
1.5. Угол наклона стружечных канавок w:
30-35° для фрез типа 1;
35-45° для фрез типа 2.
1.6. Размеры конусов Морзе – по ГОСТ 25334.
1.7. Центровые отверстия – по ГОСТ 17024.
(Измененная редакция, Изм. № 5).
1.7а. Допускается цилиндрическая выточка со стороны рабочей части.
(Введен дополнительно, Изм. № 5).
1.8. Элементы конструкции и геометрические параметры фрез указаны в приложении 1.
1.9. (Исключен, Изм. № 5).
1.10. Технические требования – по ГОСТ 17024.
1.11. Размеры фрез по ИСО 1641-2 приведены в приложении 2.
(Введен дополнительно, Изм. № 5).
ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ФРЕЗ
1. Элементы конструкции и геометрические параметры фрез указаны на черт. 1, 2 и в табл. 1, 2.
2. Допускается изготовлять на конусе Морзе выточку для маркировки.
Черт. 1
Черт. 2
Таблица 1
Размеры в мм
d |
l |
l1 |
d1 |
d2 |
z |
h |
h1 |
r |
r1 |
f |
f1 |
f2 |
Конус Морзе |
|
10 |
22 |
1,8 |
9,5 |
5,0 |
4 |
2,4 |
2,3 |
1,0 |
1,0 |
1,5 |
1,0 |
1,2 |
1 |
|
11 |
10,5 |
2,5 |
1,2 |
|||||||||||
12 |
26 |
11,5 |
5,5 |
3,0 |
2,5 |
2,0 |
1,5 |
|||||||
2 |
||||||||||||||
14 |
11,5 |
6,5 |
1 |
|||||||||||
13,5 |
2 |
|||||||||||||
16 |
32 |
15,5 |
||||||||||||
18 |
2,3 |
17,5 |
7,0 |
3,5 |
3,5 |
2,0 |
||||||||
20 |
38 |
2,5 |
17,5 |
9,0 |
5 |
3,6 |
1,5 |
|||||||
19,5 |
3 |
|||||||||||||
22 |
17,5 |
10,0 |
3,9 |
4,0 |
2,2 |
2 |
||||||||
21,5 |
3 |
|||||||||||||
25 |
45 |
4,0 |
23,5 |
4,5 |
4,5 |
2,5 |
||||||||
28 |
5,5 |
23,5 |
12,0 |
5,0 |
3,0 |
2,0 |
2,0 |
1,5 |
||||||
26,0 |
4 |
|||||||||||||
32 |
53 |
5,5 |
23,5 |
12,0 |
6 |
3 |
||||||||
30,0 |
4 |
|||||||||||||
36 |
6,0 |
23,5 |
15,0 |
5,5 |
5,0 |
3,5 |
3 |
|||||||
30,0 |
4 |
|||||||||||||
40 |
63 |
7,5 |
30,0 |
17,0 |
6,0 |
4,0 |
1,8 |
|||||||
39,5 |
5 |
|||||||||||||
45 |
8,0 |
30,0 |
19,0 |
7,0 |
6,0 |
2,5 |
4 |
|||||||
42,0 |
5 |
|||||||||||||
50 |
75 |
9,0 |
30,0 |
23,0 |
7,5 |
7,0 |
5,0 |
4 |
||||||
42,0 |
5 |
|||||||||||||
56 |
9,5 |
30,0 |
26,0 |
8 |
8,0 |
7,5 |
6,0 |
3,0 |
3,0 |
2,8 |
4 |
|||
42,0 |
5 |
|||||||||||||
63 |
90 |
10,0 |
42,0 |
29,0 |
9,0 |
8,0 |
Таблица 2
Размеры в мм
d |
l |
l1 |
d1 |
d2 |
z |
h |
h1 |
r |
r1 |
f |
f1 |
f2 |
Конус Морзе |
|
10 |
22 |
1,8 |
9,5 |
6,5 |
3 |
2,7 |
2,3 |
1,3 |
1,0 |
1,5 |
1,0 |
1,2 |
1 |
|
11 |
10,5 |
2,8 |
2,4 |
1,4 |
||||||||||
12 |
26 |
11,5 |
3,0 |
2,5 |
2,0 |
2 |
||||||||
2 |
||||||||||||||
14 |
11,5 |
1 |
||||||||||||
13,5 |
2 |
|||||||||||||
16 |
32 |
15,5 |
3,5 |
3,0 |
||||||||||
18 |
2,3 |
17,5 |
7,0 |
4,0 |
3,5 |
|||||||||
20 |
38 |
2,5 |
17,5 |
9,0 |
4,8 |
4,0 |
2,4 |
1,5 |
||||||
19,5 |
3 |
|||||||||||||
22 |
17,5 |
10,0 |
5,1 |
2,6 |
2 |
|||||||||
21,5 |
3 |
|||||||||||||
25 |
45 |
4,0 |
23,5 |
6,0 |
4,5 |
3,0 |
||||||||
28 |
5,5 |
23,5 |
12,0 |
7,0 |
5,0 |
4,0 |
3 |
2,0 |
1,5 |
|||||
26,0 |
4 |
|||||||||||||
32 |
53 |
23,5 |
4 |
8,0 |
6,5 |
2,0 |
3 |
|||||||
30,0 |
4 |
|||||||||||||
36 |
6,0 |
23,5 |
15,0 |
7,0 |
3 |
|||||||||
30,0 |
4 |
|||||||||||||
40 |
63 |
7,5 |
30,0 |
17,0 |
9,0 |
8,0 |
5,0 |
1,8 |
||||||
39,5 |
5 |
|||||||||||||
45 |
8,0 |
30,0 |
19,0 |
9,5 |
9,0 |
2,5 |
4 |
|||||||
42,0 |
5 |
|||||||||||||
50 |
75 |
9,0 |
30,0 |
23,0 |
10,0 |
10,0 |
4 |
|||||||
42,0 |
5 |
|||||||||||||
56 |
9,5 |
30,0 |
26,0 |
5 |
12,0 |
3,0 |
2,8 |
4 |
||||||
42,0 |
5 |
|||||||||||||
63 |
90 |
10,0 |
42,0 |
29,0 |
14,0 |
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 4).
РАЗМЕРЫ ФРЕЗ ПО ИСО 1641-2-78
Размеры фрез указаны на черт. 3 и в табл. 3, 4.
Черт. 3
Таблица 3
Размеры в мм
Диапазон диаметров d |
Диаметр рабочей части d |
l |
L |
Конус Морзе |
||||||
нормальная серия |
длинная серия |
нормальная серия |
длинная серия |
|||||||
св. |
до |
Ряд |
Ряд |
Ряд |
||||||
1 |
2 |
1 |
2 |
1 |
2 |
|||||
5,0 |
6,0 |
6 |
– |
13 |
24 |
83 |
94 |
1 |
||
6,0 |
7,5 |
– |
7 |
16 |
30 |
86 |
100 |
|||
7,5 |
9,5 |
8 |
9 |
19 |
38 |
89 |
108 |
|||
9,5 |
11,8 |
10 |
11 |
22 |
45 |
92 |
115 |
|||
11,8 |
15,0 |
12 |
14 |
26 |
53 |
96 |
123 |
|||
111 |
138 |
2 |
||||||||
15,0 |
19,0 |
16 |
18 |
32 |
63 |
117 |
148 |
|||
19,0 |
23,6 |
20 |
22 |
38 |
75 |
123 |
160 |
|||
140 |
177 |
3 |
||||||||
23,6 |
30,0 |
25 |
28 |
45 |
90 |
147 |
192 |
|||
30,0 |
37,5 |
32 |
36 |
53 |
106 |
155 |
208 |
|||
178 |
201 |
231 |
254 |
4 |
||||||
37,5 |
47,5 |
40 |
45 |
63 |
125 |
188 |
211 |
250 |
273 |
|
221 |
249 |
283 |
311 |
5 |
||||||
47,5 |
60,0 |
50 |
56 |
75 |
150 |
200 |
223 |
275 |
298 |
4 |
233 |
261 |
308 |
336 |
5 |
||||||
60,0 |
75,0 |
63 |
– |
90 |
180 |
248 |
276 |
338 |
366 |
Длины L и l выбраны так, чтобы их разность L – l была постоянной, независимо от исполнения фрез нормальной и длинной серии, и равнялась приведенной в табл. 4.
Таблица 4
Размеры в мм
Конус Морзе |
1 |
2 |
3 |
4 |
5 |
||
Ряд |
Ряд |
||||||
1 |
2 |
1 |
2 |
||||
L - l |
70 |
85 |
102 |
125 |
148 |
158 |
186 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 5).
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
Д.И. Семенченко, канд. техн. наук; Н.И. Минаева; Т.А. Лавренова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 09.06.71 № 1105
3. Срок проверки – 2000 г., периодичность проверки – 10 лет
4. Стандарт полностью соответствует СТ СЭВ 109-79
5. ВЗАМЕН ГОСТ 8237 в части фрез с коническим хвостовиком, МН 411-65, МН 412-65
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
7. Ограничение срока действия снято Постановлением Госстандарта от 25.03.82 № 1232
8. ПЕРЕИЗДАНИЕ (март 1998 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в феврале 1973 г., январе 1977 г., марте 1982 г., апреле 1985 г., сентябре 1995 г. (ИУС 2-73, 2-77, 6-82, 7-85, 12-95)
snipov.net
