Зажим для троса – выбираем на прилавке или делаем сами + видео

Клиновой зажим для троса – это специальное приспособление, предназначение которого – прочно соединять тросы между собой. С его помощью также можно изготовить петлю на конце тех же тросов. Но что же еще нужно знать про эти элементы?

Зачем эта деталь в строительстве?

Обычно такими приспособлениями пользуются там, где работы ведутся с большими нагрузками, поэтому для изготовления зажимов всегда используются только высокопрочные и качественные металлы. Производители выпускают данные приспособления строго в соответствии со стандартами. Конструкция зажимов очень проста. Они состоят из двух шестигранных гаек и стальной дуги. Профессионалы рекомендуют на одном тросе устанавливать не меньше трех зажимов, этого достаточно для безопасности и надежности крепления. Если же нагрузка выше, чем могут выдержать выбранные вами зажимы, то следует взять другой тип этого фиксатора, а не увеличивать количество.

Для изготовления всегда используется только высококачественная и высокопрочная сталь. Это необходимо для обеспечения надежного соединения на обоих концах элементов. Для большей надежности и прочности часто дополнительно зажимы покрывают еще одним защитным слоем. Для этих целей используют гальваническую оцинковку. Достоинство в том, что с ее помощью обеспечивается у приспособления максимальная стойкость к внешнему воздействию окружающей среды. Также это и прекрасная защита от коррозии.

Хотя конструктивное решение данного приспособления несложное, все равно перед использованием нужно ознакомиться с инструкцией. Любой инструмент или приспособление имеет свои нюансы, которые в работе нужно учитывать. Если зажим для стального троса установить неправильно, то элемент может просто оборваться. Конец троса вводится в дугу и при помощи специального замка, а данном случае это шестигранные гайки, закрепляется внутри. Гайки закручиваются в разном направлении, а трос будет находиться между ними. При полном закручивании концы должны быть плотно зажаты между собой.

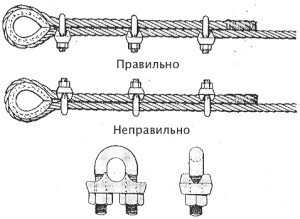

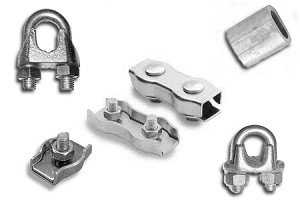

Зажим для стального троса – классификация

Зажимы бывают разного вида. Они подразделяются по назначению, используемому материалу и конструкции. Также можно формально обозначить и различную длину, популярнее всех зажим для троса 3 мм, 5 мм диаметром, но в особых случаях применяют размеры вплоть до 40 мм. Каждый вид имеет также разные подвиды. Зажимы, которые подразделяют по назначению, бывают обычными и усиленными, а по используемому материалу – стальными и медными, также популярен зажим для троса алюминиевый, оцинкованный вариант стального используется в особенно суровых условиях эксплуатации. Зажимы, которые подразделяются по конструкции, бывают плоскими, дугообразными, одинарными и двойными.

Обычные зажимы являются самыми распространенными. Обычно для их изготовления используется оцинкованная сталь класса 2. По внешнему виду такие зажимы напоминают закрытые петли у основания, которые имеют два прочных болта. Такой вид изделия является бытовым, и он не предназначен для больших нагрузок. Усиленный вариант говорит сам за себя, конструкция у него проработана основательнее, механизмы затвора имеют усиления, поэтому и сфера их применения может быть более ответственной.

Плоские виды зажимов чаще изготавливаются из высокопрочной углеродистой стали. Поверхность данных приспособлений имеют оцинковку. Их диаметр может составлять от 2 и до 40 мм. По форме такие зажимы напоминают пару пластин, которые соединяются между собой болтом с гайкой. Обычно их применяют для сращивания стальных тросов или для других стоячих такелажей. Вполне подойдут они и для того, чтобы создавать петли на конце расчалки. Профессионалы рекомендуют на одном соединении устанавливать не меньше двух зажимов.

Плоские зажимы также могут подразделяться на одинарные или на двойные. Главное отличие – в количестве имеющихся болтов. На одинарных зажимах крепление происходит одним болтом, а на двойных – двумя болтами. По применению такие зажимы особо не отличаются.

Дугообразные зажимы выполнены из цилиндра, который загнут дугой, а крепление происходит при помощи двух болтов, которые находятся на концах. Приспособления такого вида чаще используют для соединения металлических тросов, но вполне возможно применять их и для изготовления петель. Такой вид зажимов больше относится к промышленным, они рассчитаны на большие нагрузки. Обычный стандартный дугообразный зажим способен выдерживать нагрузку около 97 килограммов.

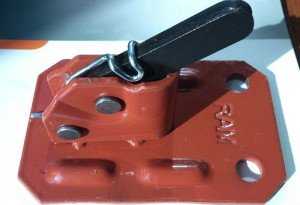

Зажимы специализированные и клиновые – какие у них особенности?

Многие строительные работы не сделать без прочного зажима. Строительство всегда отличалось наличием большого количества операций. Обязательно нужно что-то поднимать наверх, тянуть груз, а в данном случае это строительные материалы, часто приходится фиксировать различные предметы. Для таких работ нужны прочные подпружиненные зажимы. Они не только позволяют соединить тросы, а также к ним можно прикрепить и груз. Такие приспособления не очень отличаются от стандартных зажимов.

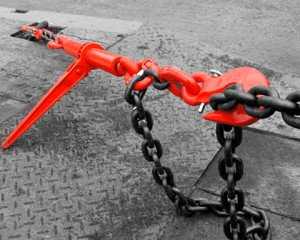

Помимо обычной металлической дуги у них имеются пара рычажков, которые оснащены подвижными скобками. Такое конструктивное решение помогает обеспечить высокопрочное и стойкое соединение. С его помощью можно надежно закрепить любой предмет на тросе разной толщины. В последнее время наибольшей популярностью у специалистов пользуются клиновые зажимы. Это прекрасный соединительный элемент для медных и алюминиевых проводов, сечение которых может составлять от 35 и до 100 квадратных миллиметров. Только такой вид зажимов хорош для соединений сталеалюминиевых устройств. Состоят такие приспособления из корпуса и клина, который отличается износостойкостью. Для изготовления корпуса используется кованая чугунная сталь, а сам клин может быть изготовлен из бронзы или из разных алюминиевых сплавов.

Если требуется установить алюминиевые или сталеалюминиевые провода в болтовые зажимы, где сечения очень большие, то необходимо использовать специальные прокладки, которые сделаны из мягкой алюминиевой ленты. Использование такого дополнения в работе придаст креплению наибольшую механическую прочность. Важно помнить, что подобные зажимы после установки через десять дней необходимо подтягивать вторично. Подтяжку надо выполнять так. Первым делом надо спрессовать петлевую часть корпуса из алюминия, затем надо ввести стальной анкер, а далее вводится снова алюминиевый корпус при помощи стального механизма.

Как сделать зажимы для троса своими руками?

Тросовые зажимы используются во многих отраслях. Нет такой отрасли, где бы они не нашли себе применения. Но часто без такого небольшого приспособления не сделать и обычные бытовые работы. Особенно в них нуждаются автовладельцы. Потребуется металлическая трубка небольшого диаметра, пара металлических пластинок и несколько болтов с гайками. Металлическую трубку необходимо загнуть дугой. Диаметр трубы должен быть таким, чтобы в него мог войти трос, который планируется использовать. В отверстие трубы необходимо ввести трос до тех пор, пока конец не появится снаружи.

Потом конец необходимо вытянуть из трубы на расстояние от 10-15 см, далее конец троса и сам трос нужно будет накрыть пластинками снизу и сверху, и пластинки плотно соединить между собой при помощи прочных болтов. Данное приспособление удачно подходит для изготовления петель. Если нужно соединить два троса между собой, то тогда надо подобрать трубку с большим диаметром. Надо учитывать, что в одно отверстие нужно просунуть два троса, но только в разном направлении. Пластинки также подбираются с учетом диаметра тросов. Такой зажим всегда пригодится в домашних делах, только надо учитывать, что он не приспособлен для больших нагрузок, но попытаться использовать его в качестве буксира вполне возможно.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Заметки лентяя: Как мы трос тянули

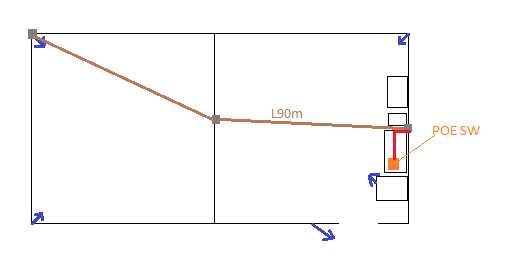

Задача установить камеры по схеме:
Камеры отмечены стрелочками с направлением.

Вроде все просто, смета была рассчитана на коленке (не мной, ну кто не ошибается).

Начали растягивать кабель (FTP cat.5e уличная) в 16 гофре.

Так как трасса не прямая, а с учетом "ландшафта", мы сначала отмерили рулеткой до первого большого пролета, а далее отмеряли кабелем. Первая - 7 метров, вторая - 32 метра, третья - 79 метров, четвертая 126 метров...

"СТОП!!!"

Всем известно что максимальное расстояние между точками для витой пары составляет 110 метров, а здесь аж 126.

пунктир - кабель зарыт

Звоню начальнику, говорю так и так, 126 метров нельзя. Он приехал, посмотрел, сказал делайте воздушку.

Мы никогда не сталкивались с этим, но не впали в панику. Сразу глянул на схему метража:

Посчитали гипотенузу, 76 метров, уже другое дело. Замерили кабелем, учли возможные погрешности на глаз (разная высота столбов, трасса не по прямой и т.п.) и получилось 78 метров по воздушке и 90 метров всего.

серенькие квадратики - столбы

Объект - стоянка выкупа авто, местные, узнав что будем растягивать трос, сказали берите повыше, в прошлый раз грузовик на эвакуаторе сорвал кабель.

Мы прикинули, первый столб ~4.5 метра, второй от силы 4 метра, третий 2 метра. Второй и третий будем "наращивать", выбор пал на трубу 50*50*3000мм.

Терминология
Для меня было удивлением - скудный ассортимент по аксессуарам для троса.
Пошли в "Метрику":
Купили 80 метров 3 мм троса  (с запасом). С зажимами печаль, либо гигантские, либо вариант микро. Взяли двойной зажим на 6 мм. Для столбов сначала хотели взять рым-гайку/болт, но у болта длина около 10 мм, а труба 50 мм, решили взять анкер М8 два с кольцом и два с крюком (опять же не просто так). Взяли два талрепа (подтягивание на втором столбе невозможно) М8.
Все, в метрике больше ничего нет.
Пошли в "Петрович":
Взяли 2 трубы 50*50*3000, кровельники 35*4.8, 2 коуша 3 мм, два комплекта (по две штуки) зажима 3мм. Поискали П-образную скобу, не нашли
Пошли в "Сатурн":
Спрашиваю скобы есть?, нету. Что же за напасть. Пришлось брать разные уголки (примерно 120*50*60)

Приступили к работе, на первом столбе все просто, засверлились, прикрутили анкер, сделали петлю с использованием коуша, т.к. на талрепе внутри кольцо не гладкое. Петля сделана при помощи двойного зажима, вплотную к коушу, второй зажим (обычный) примерно через 40 см, на всякий случай. Кабель в гофре  закрепили хомутами, после второго зажима, отпустив слегка:

Для высотных работ у нас ничего не было (вышка, леса и т.п.), только две лестницы 5 и 7 метров. На земле подготовили столб (засверлились, установили анкеры, закрепили уголки).

Выше я написал, что мы решили "нарастить" столб и чтобы не крепить с нуля с натянутым тросом, закрепили его "пустым".

Столб сняли, сделали петли.

Трос не разрезали, поставили петли без коуша (на анкере крюк гладкий со всех сторон).

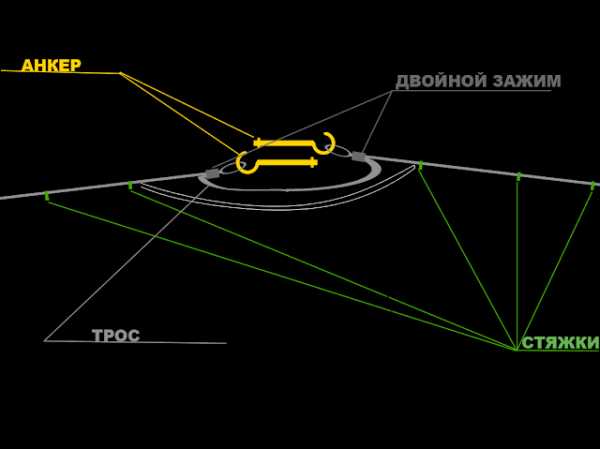

Схема:

Расчет длины пролета на земле не так прост, так как, на примере прямоугольного треугольника, нужно рассчитать гипотенузу в двух плоскостях:

в горизонтальной от столба до столба (столбы расположены не по прямой)

в вертикальной плоскости от верхушки первого столба, до верхушки другого (столбы разной высоты)

Именно поэтому столб несколько раз снимали для подгона троса. С первого раза не получилось,  а установить столб окончательно с натянутым тросом оказалось не так просто.
Крепление столба самое банальное (предлагали использовать сварку, но на момент установки столба это не самый лучший вариант) - уголки:

С двух сторон ("это" свисающее не наш трос, это тот, который оборвали) прихватили кровельниками. Один держал, другой прихватил нижний. Потом второй спустился и оттянул столб тросом на себя, первый закрепил уже окончательно нижний уголок и верхний:

С последним столбом было уже проще:

во-первых он был короче, и можно было накинуть петлю с лестницы

во-вторых это конец пролета

в-третьих окончательная длина воздушки составила 70 метров и у нас остался десятиметровый хвост для оттягивания.

в-четвертых на этом столбе использовался талреп и погрешность 2-5 см не страшна

Делали почти в том же порядке:

  1. Подготовили столб
  2. Прикрутили его (не очень красиво, но это вообще в план не входило)
  3. отмерили трос
  4. Сделали петлю как на первом с талрепом, коушем, двойным и одинарным зажимом
  5. Хвост продели в анкер, один оттянул, другой накинул талреп на кольцо анкера

Замечу, что кабель в гофре на тросе не тоже самое, что кабель без гофры на тросе. Прикол в том, что гофра визуально может быть свободна, а вот кабель в ней натянут.

Вот так выглядит на деле.

 P.S. Штормовое предупреждение конструкция выдержала 🙂

www.qwased.xyz

Как натянуть проволоку между столбами

Забор из проволочной сетки используется для обозначения границ или огораживания пастбищ. Сетку натягивают между деревянными, бетонными или металлическими столбами. Производят сетку рулонами с ячейками разного размера. Более декоративная сетка делается из переплетенных сверху дужек.

Проволочный забор дешевле деревянного, к тому же он хорошо просматривается и пропускает свет. Несмотря на довольно простой вид такого забора, он станет хорошей опорой для вьющихся растений.

Бетонные столбы продаются уже с отверстиями для проволоки-растяжки, на которую крепится сетка, а в деревянных столбах, скорее всего, придется сверлить дырки. В металлических столбах, которые делают квадратными, трехгранными в сечении или L-образной формы, отверстия обычно уже просверлены. У них есть одно преимущество: промежуточные столбы можно не заливать бетонным раствором, а просто забить в землю.

Бетонные и металлические столбы не нуждаются в подготовке, их только нужно зафиксировать в ямах, повернув отверстиями друг к другу. А деревянные столбы (предварительно обработанные антисептиком) необходимо сначала подготовить, прежде чем опускать в ямы. Отметьте высоту забора на каждом столбе, не забывая, что столбы должны быть выше проволоки на 10 см. Отметьте расположение натянутой горизонтальной проволоки-растяжки и просверлите в столбах отверстия 10-миллиметровым сверлом. Обработайте отверстия антисептиком.

Залейте крайние опорные столбы (к которым будет присоединяться горизонтальная проволока-растяжка) бетонным раствором, прикрепите к ним диагональные опоры (см. текст ниже), затем установите промежуточные столбы. Диагональные опоры противодействуют давлению, вызванному натяжением горизонтальной проволоки.

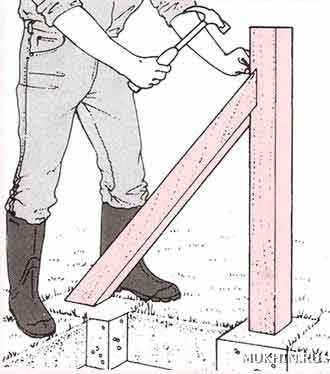

КАК КРЕПИТЬ ДИАГОНАЛЬНЫЕ СТОЛБЫ К КРАЙНИМ ОПОРНЫМ СТОЛБАМ

Сначала установите опорный столб, к которому будет присоединяться проволока-растяжка, и дайте бетону как следует высохнуть. Затем выройте соответствующие ямы для диагональных опор, которые подпирают опорный столб с внутренней стороны забора, а потом напилите столбы такой же высоты, как и опорные.

Для того чтобы правильно отпилить диагональный столб, поставьте его в яму на кирпич, предварительно насыпав щебенки, верхним концом приложите пол углом к опорному, обозначьте карандашом линию спила под необходимым углом, отступая от верхнего края 15 см.

Отпилите вдоль линии, затем снова приложите к столбу и отметьте прорезь на опорном столбе глубиной около 2 см сначала с одной стороны столба, затем и с другой.

Надпилите прорези пилой, а затем выдолбите остатки стамеской. Вставьте диагональный столб в прорезь опорного столба и забейте двумя гвоздями под противоположным углом, соединяя способом «ласточкин хвост».

Добавьте бетонный раствор для закрепления диагональной опоры (см. с. Установка столбов забора ).

До натягивания проволоки бетон должен полностью высохнуть.

Если вам понадобится огородить угол, нужно установить дополнительный опорный столб с предварительно просверленными отверстиями для крепления болтов с проушиной. Этот столб будут подпирать две диагональные опоры, установленные под прямым углом.

Несмотря на то что проволочный забор достаточно гибкий, чтобы справиться с небольшим уклоном на участке, так как проволочный рулон можно чуть приподнять над землей, на склоновых участках присоединить сетку к столбам обычным способом нельзя. В этом случае придется столбы устанавливать ступенчато, причем на каждом участке, где изменился уровень, устанавливают столб с двумя отверстиями для болтов с проушинами для крепления проволоки-растяжки с двух сторон и более короткие по длине проволочные секции.

Опорные столбы для крепления проволоки-растяжки, устанавливаемые на склоне, нужно подпирать диагональными опорами с двух сторон. Если вы используете стандартные металлические или бетонные столбы, не забудьте, что диагональные опоры в таком случае должны быть длиннее обычных.

Натягиваем горизонтальную проволоку

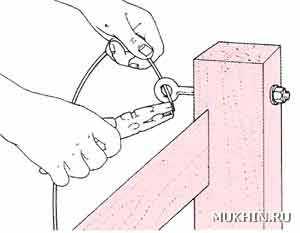

Для присоединения проволоки-растяжки к опорным столбам используют болты с проушинами, а к болтам крепится растягивающая металлическая консоль, которая удерживает проволочную сетку в натянутом состоянии. Вставьте болты в отверстия столба и присоедините консоли, а также и их шайбы с другой стороны. Пока их не закручивайте. Протяните край проволоки-растяжки через проушину и закрепите край, закручивая его несколько раз вокруг натянутой проволоки плоскогубцами.

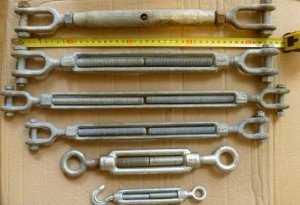

Устанавливаем винтовую стяжку

Так называемая «винтовая стяжка» может быть установлена между болтом с проушиной и натянутой проволокой-растяжкой, для того чтобы регулировать натяжение проволоки. Для ее прикрепления проденьте проволоку через проушину с краю винтовой стяжки и согните другой конец крючком, продев в проушину болта на столбе. Не затягивайте винтовую стяжку до тех пор, пока весь забор не будет готов к натягиванию.

Протяните проволоку-растяжку к другому краю забора и отрежьте от рулона, оставляя край около 15 см для присоединения к столбу. Вкрутите второй болт с проушиной и присоедините проволоку, продевая ее в проушину и закручивая.

Начните натягивать проволоку с винтовой стяжки или с одного из болтов с проушиной, закручивая их гаечным ключом. Натягивайте проволоку равномерно с двух сторон. Если вы закрутите слишком сильно, она разорвется.

При использовании металлических и бетонных столбов нужно добавить центральную проволоку-растяжку, если они очень высокие. Для деревянных столбов достаточно растяжек сверху и снизу.

Устанавливаем проволочный забор


1. Вставьте первый болт с проушиной, не затягивая гайки до конца, затем проденьте в проушину проволоку-растяжку и закрутите плоскогубцами.


2. Проденьте растягивающую металлическую консоль с одного края сетки, затем присоедините ее к болтам скобами.


3. Натяните проволоку-растяжку гаечным ключом, закручивая гайки болтов или винтовую стяжку.


4. Прикрепите сетку к натянутой проволоке-растяжке кусками проволоки, закручивая ее концы плоскогубцами, на одинаковом расстоянии по всей длине.


5. Прикрутите металлическую консоль к болтам с проушиной на опорном столбе с другой стороны.


6. Когда сетка будет натянута, прибейте ее к промежуточным столбам проволочными скрепками (или присоедините «штрипки» к металлическим или бетонным столбам).

Промежуточное крепление растяжки

Проволоку-растяжку нужно крепить к промежуточным столбам, чтобы сетка не провисала, хотя фиксация не должна мешать натяжению проволоки болтами на столбах.

К деревянным промежуточным столбам сетку можно прикрепить проволочными скрепками, а к бетонным или металлическим — проволочными «штрипками».

Нарежьте куски оцинкованной вязальной проволоки толщиной 3 мм и проденьте два отрезка в предварительно просверленные отверстия на столбе, затем оберните их вокруг столба и закрутите концы вокруг проволоки-растяжки.

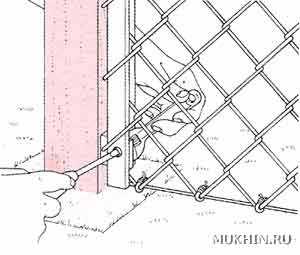

Присоединяем сетку к растяжке

Металлическая консоль, продетая сквозь сетку с двух сторон, удерживает ее в натянутом состоянии. Проденьте ее сквозь свободный конец рулонной сетки, затем гаечным ключом прикрутите к скобам, присоединенным к болтам с проушинами.

Размотайте рулон с сеткой по всей длине забора и присоедините, не натягивая, к проволоке-растяжке кусками проволоки с помощью плоскогубцев. Потрясите сетку, выравнивая ее по одной плоскости. С противоположной стороны забора проденьте вторую консоль.

Снимите остатки сетки за консолью плоскогубцами и прикрутите ее к скобам, присоединенным к болтам.

Равномерно натяните сетку на проволоке-растяжке, затягивая гайки болтов с проушинами, которые также натянут и металлическую консоль, а затем прикрепите ее к проволоке-растяжке через каждые 15 см проволокой.

Если сетка вдруг провиснет, выньте металлическую консоль и проденьте ее снова в сетку на один или два ряда ближе к другому краю сетки. Затем повторите крепление.

Проволочная опора для растений

Проволочные каркасы могут поддерживать вьющиеся растения и придавать им необходимую форму.

Опорные столбы. Эти столбы из деревянных брусков сечением 7,5 см можно не бетонировать.

Топором заострите нижние концы брусков и забейте кувалдой вертикально в землю на 90 см.

Диагональные опоры. Для большей прочности с учетом веса растений подоприте опорные столбы диагональными опорами, прибитыми к внутренней стороне столба на расстоянии 15 см от верхнего торца. Основание диагональной опоры должно быть в земле: выройте под него яму и положите кирпич или большой камень, которым заклините диагональную опору, затем засыпьте землей.

Промежуточные столбы. Вбейте столбы сечением 7,5 см, не подпирая диагональными опорами, на расстоянии 1,2 м.

Проволока. Просверлите отверстия диаметром 1 см в одном из столбов на расстоянии 13 см. Вставьте оцинкованные болты с проушинами и закрутите гайки. Просуньте 2,5-миллиметровую проволоку в проушину, закручивая концы плоскогубцами.

Закрутите винтовые крючки в другом крайнем столбе и присоедините к ним свободные концы проволоки. Прикрепите проволоку к промежуточным столбам проволочными скрепками, которые будут удерживать ее в натянутом состоянии, но не должны препятствовать натяжению болтов, прикрепленных к опорным столбам. Гаечным ключом затяните гайки болтов, чтобы проволока натянулась.

Ссылки на другие страницы сайта по теме «строительство, обустройство дома»:

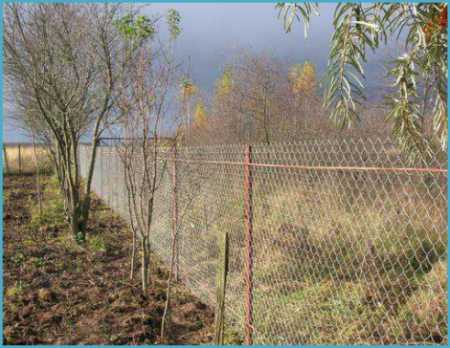

Сетка рабица – тонкости установки

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (499) 490-00-13 c 10:00 до 21:00 ежедневно.

Оградить участок сеткой рабицей несложно – достаточно вкопать столбы и натянуть полотно. Но чтобы такой забор был долговечным и аккуратным на вид, следует знать определенные тонкости. Грамотная установка сетки рабицы подразумевает правильно подобранные материалы, точно произведенные замеры и соблюдение инструкции.

Ограждение сеткой рабицей

Подготовка материалов

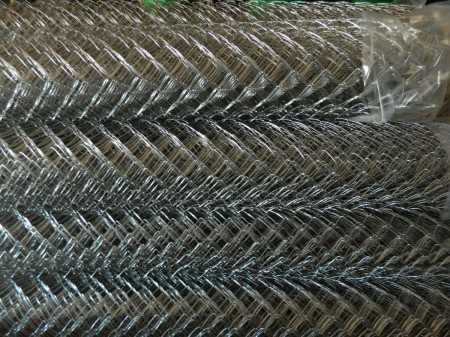

Как выбирают сетку

Для плетения рабицы используют проволоку: из оцинкованной делают дорогую сетку, красивую и долговечную, из черной – более дешевую, пригодную для временных заборов. Толщина проволоки колеблется от 1мм до 4,5мм, размеры ячеек тоже бывают разными. Чем мельче ячейки и толще материал, тем выше стоимость рабицы. Стандартная длина сетки в рулоне – 10 метров, но иногда производят и больше. Сетка шириной 1,5 м считается самой востребованной, она подходит для размежевания участка, ограждения хоздвора, внутренних заборов. Есть рабица шириной метр, а также 1,2 и 1,8м. Устройство станка для плетения рабицы позволяет сделать сетку практически любой ширины.

Предназначение сетки поможет быстрее определиться с ее выбором. Временный забор лучше всего ставить из самой дешевой стальной сетки – ее вполне хватит на три или четыре года. Постоянное ограждение требует качественной и прочной рабицы, способной прослужить лет 15. Сейчас производители покрывают оцинковку специальными полимерами, благодаря чему сетка не боится атмосферных воздействий, дольше служит и нарядно выглядит.

Стойки для сетки рабицы

Любой забор требует опоры, и сетчатый – не исключение. Из-за легкого веса сетка рабица установка производится на небольших столбах, преимущественно металлических.

Вообще же, использовать можно любые опоры:

  1. деревянные колья;
  2. тонкие бревна;
  3. железные трубы;
  4. металлический профиль;
  5. асбестовые трубы;
  6. бетонные столбики.

Дерево применяется реже, так как подвержено гниению, и больше подходит для временных ограждений. Если используются деревянные опоры, их нужно правильно обработать. Сначала снимают кору, обрубают выступающие части, тщательно шкурят. Поверхность должна стать чистой и гладкой, без гнилых или трухлявых мест. Далее столбы грунтуют антисептиком, а нижнюю часть обмазывают битумом.

Отлично подходят для стоек забора металлические трубы диаметром от 60мм, стальные профили 60х40мм, швеллера шириной 100мм. Такие столбы тоже нуждаются в обработке, но служат гораздо дольше. Перед установкой их чистят металлической щеткой, обязательно обезжиривают, грунтуют антикоррозийным составом. Часто для крепления сетки к стойкам приваривают небольшие крючки, места сварки шлифуют и покрывают грунтовкой. После этого можно стойки окрашивать и устанавливать.

Важно! При использовании полых столбиков, их заполняют бетонным раствором и накрывают сверху специальным колпаком. Так вода не сможет проникнуть внутрь и разрушить основу при замерзании.

Бетонные, а также асбестовые опоры тоже неплохо сочетаются с рабицей. Их не нужно подготавливать, периодически подкрашивать, ремонтировать. Служат эти опоры дольше, чем железные, имеют привлекательный аккуратный вид, хорошо держат сетку.

Инструменты для установки

Чтобы надежно установить сетку рабицу, понадобятся инструменты:

В качестве крепежа применяют обычную вязальную проволоку. Вырыть отверстия для стоек можно и лопатой, но буром это будет намного эффективнее и легче. Рулетка, а также уровень должны применяться обязательно, здесь недопустимы неточности и отклонения, ведь тогда забор будет выглядеть перекошенным. Чтобы сетка стояла ровно, все пролеты должны быть одинаковыми, а столбы строго вертикальными.

Схема установки рабицы

Монтаж забора

Разметка ограждения

Участок, где будет располагаться забор, необходимо подготовить и разметить. Сначала убирают всю растительность, особенно крупную, камни, выравнивают почву. Определив места для крайних стоек, их намечают обычными колышками, между которыми натягивают шнур. Теперь это расстояние делят на 2 – так определяется количество несущих опор. 2 – это ширина пролета, можно делать 2,5 м, но не больше, поскольку тогда сетка провиснет. По разметке устанавливают колышки для всех промежуточных стоек, строго соблюдая одинаковое расстояние.

Бурение отверстий

На твердом грунте металлические столбы можно просто забить молотом, не тратя усилий на бурение и бетонирование. Но чаще делают так: бурят ямы на половину требуемой глубины, а дальше трубы забивают. Деревянные или бетонные опоры ставят по-другому: выкапывают ямы на всю глубину, подсыпают песок и гравий, чтобы грунт при промерзании не выталкивал столбы. Стандартная глубина таких отверстий – 0,7м, на сыпучих и неустойчивых почвах – 1,2 или 1,5м.

Монтаж столбов

Подготовленные столбы ставят в ямы и ровняют сначала по высоте, потом по вертикали. Чтобы опоры не двигались при трамбовке и бетонировании, после выравнивания их укрепляют двумя распорками. Подсыпают в ямы щебень с землей и трамбуют ломом. После этого готовят раствор бетона и заливают отверстия. После бетонирования дают несколько дней опорам выстояться, чтобы не нарушить их при дальнейшем монтаже.

Важно! Стойки для калитки должны быть прочнее и надежнее остальных. Вкапывать их необходимо глубже, чтобы при частом открывании столбы не расшатывались.

Крепление сетки

При всей простоте установка сетки рабица все же имеет свои секреты. Неправильное натяжение полотна сделает забор неровным, спровоцирует провисания. Есть два способа закрепить рабицу, оба по-своему удобны. Первый способ дает возможность сделать забор в одиночку, не привлекая помощников. Рулон ставят вертикально у крайней стойки и проволокой фиксируют сетку по высоте. Переставляют рулон к следующему столбу, хорошо натягивают и крепят сетку. Таким образом привязывают полотно по всей длине.

Стандартное крепление сетки проволокой

Второй способ: рулон рабицы разматывают вдоль стоек, распрямляют концы сетки и с краю по ширине рулона продевают в ячейки широкий металлический стержень. После этого сетку одним движением поднимают вертикально, один край привязывают к столбу, а другой крепко натягивают с помощью вставленного стержня. Закрепляют сетку с другого конца, а потом фиксируют у каждой опоры. Заключительный этап: сверху сетки продевают арматуру по всей длине, приваривая к стойкам. Можно так сделать и снизу, это удержит забор от провисания.

Установка забора из сетки

Ставим забор из сетки – правила и советы Строительство секционно-сеточной ограды Как монтировать металлический забор Украшение и защита вашей дачи Виды ограждений на дачных участках

23.12.2016 в 07:51

Я прочитала статьи на этом сайте про заборы из сетки рабицы, про то как её выбирать, устанавливать, про тонкости установки тоже. И у меня назрел такой вопрос. У меня в собственности находится садовый участок, который в течении ближайшего года будет переведён под жилое строительство. Но в данный момент на нём есть ограничения по глубине вкапываемого ограждения около метра (точно не знаю). Можно ли, учитывая разрыхлённость земли на участке, оградить его таким забором, или вкапывать не так глубоко?

Добавить комментарий Отменить ответ

Заборы, ворота, столбы.
Профессиональная установка! Бесплатная консультация!

Наш телефон: +7 (499) 490-00-13
E-mail: [email protected]
Часы работы: ежедневно с 10:00 до 21:00
Наш адрес: г. Москва, ул. Проспект Мира, д. 97

Как натянуть сетку рабицу на забор — два способа с видео инструкцией

Прежде чем переходить к подробному рассмотрению вопроса – как натянуть сетку-рабицу на забор – разберемся с причинами, по которым она пользуется большой популярностью в наше время, когда имеется широкий выбор доступных и, казалось бы, более надежных материалов для возведения заборов.

Забор из рабицы для садового участка

Для того чтобы понять причину, достаточно знать, что высоким спросом сетка пользуется в основном среди дачников, так как благодаря своей практически стопроцентной светопроницаемости прекрасно подходит для огораживания участков, на которых выращиваются ягоды, овощи, декоративные травы и цветы а также зелень.

Виды рабицы

  • Неоцинкованная – стандартная черная сетка без дополнительных декоративных или защитных покрытий. Используется в качестве возведения временных ограждений из-за ограниченного срока службы, который в среднем составляет около трех лет. Но при желании его можно значительно увеличить, используя ежегодно антикоррозийную краску.

  • Оцинкованная – гораздо более дорогой аналог обычной неоцинкованной сетки. Благодаря защитному покрытию не подвержен воздействию коррозии, благодаря чему срок службы исчисляется десятками лет;

  • Пластифицированная – относительно недавно появившийся вариант. Имеет виниловое покрытие, благодаря чему гораздо более эстетична, чем ее аналоги. Однако данное покрытие, к сожалению, очень быстро выцветает на солнце. Плюс заключается в том, что виниловое напыление выполняет не только декоративную, но и защитную функцию, также значительно увеличивая срок службы.

Полотна с виниловым покрытием

Помимо дополнительных покрытий, сетка-рабица также отличается по двум следующим показателям:

  • Размер ячеек – имеет довольно большое значение. Обычно, чем ячейки меньше, тем выше прочность и функциональность, соответственно, выше цена. Однако в прочности большую роль играет также толщина проволоки;
  • Форма ячеек – практически никак не влияет на физические свойства и качества.

Изготовление ограждений

В прилагающемся к статье о том, как натянуть сетку-рабицу на забор видео можно максимально подробно и пошагово увидеть данный процесс. Мы же изложим его ниже в более кратком виде.

Ограждения из такого материала делают двумя способами:

  • Натягивание между столбами – наиболее простой и дешевый способ, однако не особо надежный;
  • Изготовление секций из угла – боле надежный и прочный вариант забора, благодаря встраиванию материала в опорные столбы;

Установка забора состоит из следующих этапов:

  • Проведение измерений и разметок на месте будущего монтажа;
  • Установка опорных столбов;
  • Натяжение полотна между столбами и ее закрепление;

Рассмотрим перечисленные этапы более подробно.

Используя обычные деревянные колышки с веревкой, делаем разметку огораживаемого участка по периметру. По завершения разметки измеряем общую протяженность будущего забора. Прибавляем к полученному значению 2 метра и получаем длину материала, которая понадобится для ограждения.

Столбы можно использовать как деревянные, так и металлические, но для максимального срока службы забора лучше все же предпочесть вторые. Оптимальным расстоянием между ними будет 2,5 метра. На таком расстоянии друг от друга и нужно выкопать лунки на глубину 1 метр. После чего в лунки помещаются опоры, при этом обязательно надо контролировать, чтобы они стояли максимально ровно, после выравнивания их можно заливать бетоном.

Обратите внимание. Забор из рабицы не является массивным или тяжелым, также он практически не подвержен влиянию ветра, благодаря этому опорные столбы вполне можно и просто забить в землю. Но только если грунт достаточно плотный и не пучинистый.

Как уже было сказано, существует два основных способа установки сетки на опорные столбы, рассмотрим каждый из них подробнее:

  • После того как столбы установлены и бетон затвердел, можно приступать к натяжению сетки. Начинать лучше всего с одной из угловых опор. Используя проволоку, надежно прикручиваем полотно к опоре, по завершении протягиваем ее к следующей опоре и вновь прикручиваем, используя проволоку. В процессе монтажа без помощи дополнительной пары рук не обойтись. Ведь необходимо чтоб один рабочий удерживал полотно натянутым, пока второй прикручивает ее к опоре.
  • Так называемое изготовление секций по углам производится следующим образом. Первым делом от сетки необходимо отрезать небольшую часть, длина которой равна расстоянию между опорами. После этого по всей высоте через нее протягивается арматура, которая строго параллельно прикладывается к опорам, а затем приваривается. Тоже самое производится и с другой стороны. Арматура также приваривается между опорами, сверху и снизу от сетки. После чего торчащие сверху и снизу крючки закручиваются вокруг приваренных прутьев.

Обратите внимание. При монтаже путем изготовления секций по углам вполне можно обойтись и без дополнительной помощи. Достаточно проводить фиксацию материалов на время работы сварочным аппаратом при помощи металлической проволоки.

В заключение следует отметить, что не существует строго определенного способа, как правильно натянуть сетку рабицу на забор. И перечисленные выше способы далеко не единственные, тут ограничений практически нет, главное чтобы в результате получился надежный и прочный забор, способный прослужить своему владельцу не один десяток лет.

Источники: http://www.mukhin.ru/home/gardening/65.html, http://rusograda.ru/zabory/ustanovka-setki-rabicy, http://domzabory.ru/montazh/kak-natyanut-setku-rabitsu-na-zabor-dva-sposoba-s-video-instruktsiey.html

zabor-pro.ru

Чем и как правильно крепить трос: такелажные средства, приспособления, крепления и инструмент (коуши, серьги, талреты, карабины)

Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.

Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.

Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.

Талреты

Наиболее известным и часто используемым приспособлением для натяжения тросов является талреп — винтовое натяжное устройство. Устроено оно очень просто и состоит обычно из трех деталей: двух винтов и корпуса. Натягивают трос с помощью талрепа вращением его корпуса.

Один из винтов имеет правую резьбу, другой — левую. Поэтому при вращении корпуса они либо оба ввинчиваются (сближаются друг с другом и натягивают трос), либо оба вывинчиваются и удаляются один от другого в зависимости от направления вращения.

Винты талрепа могут иметь на концах кольца (петли), крючья или вилки с замыкающими пальцами, которые обеспечивают прочное и одновременно легкоразъемное соединение.
Сейчас в продаже имеется очень широкий ассортимент талрепов, отличающихся друг от друга размерами и рассчитанных на нагрузку от нескольких килограммов до 1-2 тонн.

Талреты изготавливаются, как правило, из высококачественной стали и имеют защитное никелевое или цинковое покрытие, что позволяет использовать их и в помещениях с повышенной влажностью, и на открытом воздухе.

Лучше всего с винтовыми натяжными устройствами знакомы яхтсмены, связисты, монтажники. Однако и в бытовых условиях найдется немало вариантов применения талретов, например, при установке мачты антенны и креплении ее расчалками, при сооружении шпалер, при монтаже ограждений или развешивании светильников. Словом везде, где в качестве элемента конструкции требуется туго натянутая проволока, канат или трос.

Слева — коуши разных размеров, над ними — П-образные серьги, далее направо выше и ниже — талрепы различных размеров и конструкций, справа внизу — тросовые зажимы.

Серьги

Наряду с талрепами при работе с тросами и канатами очень часто приходятся пользоваться серьгами — П-образными соединительными элементами со шплинтуемым или ввинчиваемым на резьбе стопором («пальцем»). Предназначены они в основном для надежного и быстрого соединения двух или более плетей тросов, крепления их к проушинам, скобам, рым-болтам и т.п.

Выпускают серьги разного размера, чтобы их можно было подобрать к той или иной толщине троса и соответствующей нагрузке. Обычно считают, что чем больше серьга, тем большие нагрузки она может воспринимать.

Чтобы зацепить трос (канат) за крюк или закрепить с помощью серьги, необходимо сделать на его конце петлю или как говорят «оконцевать трос». Для этого выпускают несколько типов специальных легко сборных зажимов различного размера (на фото 2 — справа внизу). Обычно диаметр троса, на который рассчитан тот или иной зажим, указывается маркировкой на его корпусе. На фото 1 представлены несколько примеров оконцовывания тросов с помощью зажимов различных типов.

Коуши

Вышеперечисленные примеры формирования петель рассчитаны на не слишком высокие нагрузки. У тросов же, испытывающих очень большие усилия растяжения (например, при буксировании автомобилей или перемещении тяжелых предметов лебедкой), петлю на конце обычно упрочняют с помощью вложенного вовнутрь коуша.

В этом случае деформации, возникающие при натяжении, воспринимает не сам трос, а отштампованная из листового металла петля каплеобразной формы, благодаря чему трос меньше перегибается и изнашивается не так интенсивно.

Коуши также бывают разных размеров, рассчитанных на ту или иную толщину тросов и на тот или иной размер петель. Кроме того, специально для оконцовывания нейлоновых или пеньковых канатов выпускают коуши из пластика.

Карабины

Полезным дополнением к рассмотренным выше приспособлениям являются так называемые карабины.

Обычно их используют наравне с серьгами, но в отличие от последних карабины позволяют быстро сцепить или расцепить соединение одним нажатием на подпружиненную карабинную защелку.

www.diy.ru

Страница не найдена | Белтрос

Закладка современных интенсивных садов и виноградников требует обустройства шпалерных рядов, которые поддерживают растения, распределяют на себя нагрузки зеленой массы и плодов. Шпалерный ряд состоит из крайних (якорных, концевых, анкерных) и промежуточных столбов. Чаще всего крайние столбы длиннее и прочнее чем промежуточные, так как они держат значительную часть нагрузки не только зеленой массы, но и должны выдерживать значительное натяжение тросов. Крайние столбы должны быть заякорены. Якорь закладывается с внешней стороны шпалерного ряда, кроме того, делаются оттяжки из проволоки, соединяющие якорь и крайний столб. Также вместо якорей могут использоваться подкосы или упоры, которые устанавливаются с внутренней стороны шпалерного ряда. Задача якорей, упоров и подкосов – это противодействие силам, возникающим при натяжении шпалерного троса и нагрузке от растений, они позволяют крайним столбам оставаться в вертикальном положении, не сваливаясь.

Выбор промежуточных и крайних столбов чаще всего обусловлен
экономическими факторами, состоянием почв и местности, в которой
закладывается интенсивный сад, виноградник или кустарники.

В качестве шпалерных нитей используется шпалерный трос, который
выступает опорой растения, к которому оно подвязывается и то, на чем держится зеленая масса и плоды.

Количество шпалерных нитей варьируется от вида садовой культуры или виноградника, и, так же как и опоры, выбирается в зависимости от экономических и природных факторов той местности, где обустраивается интенсивный сад, виноградник или кустарник.

Общие сведения о шпалерном тросе ПРШ.

Шпалерный трос производства ЗАО «Танис» (трос металлополимерный ПРШ) является наиболее современной и надежной заменой оцинкованной проволоки, так как в нем сочетаются высокие силовые характеристики стального троса, что позволяет выдерживать большую весовую нагрузку, гибкость, универсальность, а так же полимерное покрытие, защищающее стальной трос от атмосферных воздействий. При этом шпалерный трос ПРШ может использоваться как в садоводстве, так и в виноградарстве.

Металлотрос для шпалерного троса изготавливается из
высококачественной высокоуглеродистой латунированной проволоки, производства ОАО «БМЗ»- управляющая компания холдинга «Белорусская металлургическая компания» г. Жлобин.

Полимерное покрытие, используемое в шпалерном тросе, обеспечивает защиту металлотроса от воздействия атмосферных осадков, устойчиво к ультрафиолету, не приводит к термическим ожогам растений и устойчиво к воздействию химических препаратов, которыми обрабатываются сады или виноградники. Важной особенностью полимерного прикрытия шпалерного троса является низкий коэффициент трения, поэтому его использование не приводит к повреждению зеленых побегов от трения при воздействии сильных ветров. Также шпалерный трос ПРШ может применяться в районах с высокой влажностью, где оцинкованная проволока быстро корродирует и приходит в негодность.

Температурой эксплуатации шпалерного троса ПРШ является широкий температурный диапазон: от -40 до +110 С. Кроме того, благодаря использованию высокоуглеродистой проволоки для металлотроса, шпалерный трос ПРШ имеет минимальный коэффициент растяжения, поэтому длина троса практически не изменяется, что не требует увеличения натяжения в теплый период и ослабления в холодный период года.

Ввиду наличия полимерного покрытия монтаж шпалерного троса производства «Танис» имеет свои особенности. При монтаже и эксплуатации не допускается повреждения полимерного покрытия! При повреждении полимерного покрытия необходимо принять меры к заделке повреждения или замене поврежденного участка троса.

Несомненным плюсом шпалерного троса ПРШ, производимым ЗАО «Танис», является то, что трос поставляется на небольших катушках необходимой потребителю длины. Длину троса на катушке определяет заказчик в зависимости от длины шпалерных рядов. Компактность катушки обеспечивает простоту размота шпалерного троса, что, в свою очередь, исключает дополнительные затраты на технику или персонал при монтаже.

Для натяжки шпалерного троса необходима бригада из двух человек. Это оптимальное количество людей, которое не требует привлечение дополнительных ресурсов, использование какой-либо техники и обеспечивает оптимальное удобство работы. Кроме того, при использовании подручных приспособлений для разматывания шпалерного троса с катушки, натяжку троса может производить один человек.

Полная инструкция в PDF

Инструкция по монтажу и использованию шпалерного троса ПРШ производства ЗАО «Танис» для металлических профилированных столбов (для винограда)

beltros.ru

Прокладка кабеля на тросе к дому, гаражу, монтаж и установка

По различным причинам не всегда есть возможность провести под землей электрический кабель к объекту, который необходимо обеспечить электроэнергией. В таких случаях успешно применяется технология прокладки кабелей или отдельных проводов по воздуху на тросе. В статье мы рассмотрим как осуществляется монтаж и прокладка кабеля на тросе к дому, гаражу, какие виды крепления используются.

Область применения технологии

Такие технологии применяются только в  электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2.1. В большинстве случаев  прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения  отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

  • мастерской;
  • летней кухне;
  • беседке с мангалом;
  • курятнику;
  • бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:

  • Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

  • Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

  • Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Определение сечения провода по диаметру
  • Следующий этап предварительных работ, измерение длины кабеля от распределительного щита в доме до РУ (распределительного устройство) на здании к которому протягивается тросовая конструкция. Это можно сделать обычной рулеткой,

Cовет №1. Обязательно учитывайте запас кабеля для разделки и подключения в РЩ, прибавьте примерно по 30 см с обоих концов.

Выбор диаметра и материала троса

Определить вес кабеля и других элементов, которые будут к нему закреплены. Если расстояние между опорными креплениями 5-6 м и вес провода не значительный, можно натягивать оцинкованную, стальную проволоку диаметром 2-3 мм. Когда расстояние более 10 м, кабель тяжелый, особенно если тросовая конструкция используется с элементами освещения, применяют оцинкованный стальной трос с Ø 4-6,5 мм. Такой трос выдержит любой кабель с сечением проводов до 10 мм/кв, большего в частном домовладении не используется, по причине ограничения потребляемой мощности. На такой трос можно еще повесить до 5 шт. осветительных фонарей в легком корпусе.

Кабель можно смотать и взвесить на обычных весах, или рассчитать, зная его марку  по таблице характеристик, которая прилагается при продаже. Указывается вес кабеля на 1м, надо указанный вес перемножить на количество метров получите общий вес отрезка, который используется для крепления на стальном тросе.

Для бытовых условий чтобы не тратиться,можно подвесить кабель, который использовался для скрытой проводки. Для того чтобы изоляция служила дольше проложите его в гофрированной трубе, вес ее не значительный. Существуют справочные таблицы с указанием марки и веса кабеля. Можно посмотреть в интернете, на некоторых сайтах есть калькуляторы для расчета длины и массы проводов, кабелей.

Совет №2 Воспользуйтесь калькулятором на этом сайтеhttp://kabelves.ru/

Таблица с указанием марки кабеля и веса в кг. на 1 метр

При больших токовых нагрузках лучше использовать специальные кабели для тросовых воздушных конструкций:

  • АВТ, АВТС,APT уже имеют встроенный несущий стальной трос;
  • АВРГ, АНРГ, АПВГ, АВВГ подвешиваются к несущему стальному тросу.

Опорные и натяжные элементы тросовой проводки

Эти изделия устанавливаются на стенызданий, сооружений между которыми натягивается растяжка.  В зависимости от материала и диаметра троса выбирается конструкция крепления:

  • Натяжной болт, с крюком и натяжной анкер используются для гибких многожильных тросов промышленного производства несущих большие нагрузки, можно использовать катаную проволоку диаметром до 6 мм.
  • Анкера для натяжки струн с малым диметром предназначены для легких проводов с сечением до 6 мм на расстоянии до 10 метров, без элементов осветительных приборов.
  • Анкера для тросов промышленного производства и проволочной катанки способны выдерживать кабели с большим весом и элементами осветительных приборов на расстоянии до 12 м без дополнительных опор.
  • Крепления для натяжки параллельных линий часто используется по двойному назначению, для электроснабжения сооружений и размещения осветительных фонарей. По одному тросу прокладывается силовой кабель с сечением проводов 10 -35 мм/кв, на втором осветительные проборы, распределительные коробки с медным проводом 2,5 – 4 мм.
Виды концевых крепежных элементов

Все эти конструкции имеют индивидуальные особенности при монтаже на стены зданий.

Требования к установке концевых креплений и особенности монтажа

Никогда не крепите концевые элементы на декоративную обшивку здания и детали кровли. Устройства, предназначенные для тяжелых нагрузок, фиксируются с двух сторон несущей стены стальными пластинами, стянутыми сквозными болтами. Как показано на рисунке для натяжного болта с крюком. Они должны располагаться над пешеходными проходами на высоте не менее 2,7 м, а над проездами транспорта не менее 6 м. Анкера для струн с более легкой нагрузкой допускается крепить простыми анкерными саморезами по бетону.

В идеальном случае натяжные анкерные устройства закладываются в стену при строительстве зданий по проекту.  На практике это не всегда предусматривают, потом приходится сверлить стены перфоратором.Под концевым креплением на 20-30 см крепится металлическая пластина с болтовым контактом для заземления троса. Она соединяется сварочным соединением с катаной проволокой сечением не мене 16 кв/мм, которая уходит на общий контур заземления. В некоторых случаях заземление выполняется отдельным медным проводом сечением не менее 2,5 кв/мм  болтовыми соединениями.

Прокладка кабеля на тросе при соединения со стеной

 Вариант А — прямое соединение троса с клеммой заземления

 Вариант В – заземление троса отдельным проводом.

1 – анкер натяжения;

2 – петля с цилиндрическим зажимом;

3 – катанка уходящая на контур заземления;

4 – заземляемая оконечность троса;

5 – болтовой контакт заземления.

1 – анкер натяжения;

2 – петля с зажимными пластинами на болтах;

3 – провод, уходящий на контур заземления;

4 – болтовое соединение медного провода заземления с тросом;

5 – многожильный медный провод сечением 2,5 кв/мм и более;

6 – болтовое соединение провода на заземляющий контур.



Установка и натяжка троса

После установки оконечных креплений, на земле кабель крепится к растяжке, фиксируются и подключаются осветительные приборы с распределительными коробками. Собранная конструкция доставляется к месту установки и разматывается по всей длине от одного крепежного анкера к другому.

Длина троса должна быть не менее чем на 2 м больше расстояния между оконечными анкерами. Запас понадобится для заделки крепления на оконечные устройства и вывода концов на заземляющие клемы, которые расположены ниже анкеров. Оконечные петли троса крепятся к натяжным анкерам, после чего ими регулируется натяжения. Сила растяжки должна быть для легких конструкций с кабелями сечением 4-10 кв./ мм – до 100кг./см. Для тяжелых кабелей сечением 16 – 25 кв./мм – до 500 кг./см. Измеряется этот параметр динамометром, который устанавливается между анкером и петлей растяжки.

После натяжения кабеля, концы троса заземляются, кабель заводится на распределяющие устройства и подключается к защитным автоматическим выключателям.

Элементы крепления кабеля к тросу

Для надежной фиксации кабеля с тросом есть несколько приспособлений:

Самый простой метод скрутка кабеля с растяжкой обычной алюминиевой проволокой Ø 2,5 – 5 мм с изоляцией. На соединениях через 50 -80 см делается 7-8 витков провода, плотно виток к витку. Для того чтобы изоляция кабеля не продавливалась крепежными проводами, место крепление обворачивается резиновой пластиной, сверху наматывается провод. Резину для прокладок рекомендуется использовать от старых автомобильных камер для колес;

Пластиковая затяжка для крепления кабеля. Устройство крепится на растяжку, кабель укладывается в желоб, перехлестывается ремешком, который продевается в замок, затягивается и надежно фиксируется. Замок устроен так, что в обратную сторону ремешок не вытаскивается, для снятия его можно только перерезать.

Пластиковая затяжка для крепления кабеля.

Металлические зажимные пластины с петлями для кабеля и растяжки. Пластины с производятся с петлями разного размера. Одна пластина одевается на трос другая на кабель. В центре пластин есть отверстие с резьбой под болт, они совмещаются и стягиваются болтом.

Металлические зажимные пластины с петлями для кабеля и растяжки

Все соединения не зависимо от конструкции устанавливаются через 50 – 80 см.

Распределительные коробки и осветительные устройства для крепления на трос

Для крепления распределительных коробок используются специальные пластины из оцинкованного железа с прорезанными формами. Из вырезанной формы отгибается часть пластины, вставляется трос и коробка, после чего все  фиксируется отгибающимися элементами.

Пример крепления распределительной коробки на трос

Для крепления осветительных приборов применяются оцинкованные пластины особой формы, но принцип крепления остается прежний, показанный на рисунке.

  • Трос;
  • Пластина;
  • Кабель;
  • Распределительная коробка;
  • Плафон с патроном для лампы.

Часто задаваемые вопросы электриков

Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?

Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.

Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?

В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.

Вопрос №3. Можно использовать трос в качестве нулевого провода?

Да, при условии, что он имеет надежное заземление.

Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?

Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.

Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?

Не рекомендуется, на них нет отводов для крепления зажимами. Крепление изнутри коробки болтами к пластине может привести к короткому замыканию, фазных проводов через болт на пластну.

Оцените качество статьи. Нам важно ваше мнение:

electric-tolk.ru

Талреп – применение устройства в строительстве + видео

Талреп для троса – приспособление, которое широко используется для монтажных, строительных и такелажных работ. Благодаря этому промежуточному звену, можно легко отрегулировать натяжение кабелей, канатов и тросов. Вы, наверняка, с ним знакомы, но не знали его чудного названия!

Для чего применяется этот замысловатый инструмент?

Так как грузовой талреп имеет особую конструкцию, это позволяет ему выдерживать большие напряжения и усилия, даже если работать с довольно тяжелыми грузами. Изначально это приспособление использовалось для того, чтобы соединять деревянные и металлические конструкции самых различных типов. Зачастую его используют при такелажных работах, когда необходимо закрепить перевозимое или монтируемое оборудование, или же любой другой увесистый груз. Если нужно сделать монтаж металлической мачты или же антенны, то именно данный инструмент поможет с этим справиться.

Металлическим приборам свойственно ржаветь, если они некоторое время находятся под влиянием влаги. Но нержавеющий талреп от этого недуга защищен, так как он сделан из специальной стали или же обработан цинковым покрытием. Эта мера разработана по той причине, что данный элемент очень часто находится именно снаружи закрепленной конструкции, а значит, всегда подвержен влиянию атмосферы.

Выбирать это приспособление необходимо, отталкиваясь от длины и толщины канатов или антенн, и, несмотря на внушительные задачи, решают их такие малютки, как талрепы, их размеры варьируются от 5 до 20 мм. От выбора монтажного приспособления зависит общий успех любого строительного процесса. В первую очередь, надо определиться, для чего он необходим. Чаще всего, такой элемент используется именно для того, чтобы соединить и натянуть тросы или же канаты, на которые будет крепиться тяжелый груз.

Как устроен данный механизм и почему?

Для того чтобы понять устройство этого приспособления, нужно обратить внимание на чертеж, талреп со стороны выглядит, как обыкновенная муфта, которая состоит из двух винтов. Причем винты используются такие, на которые наносится противоположная резьба. Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы. Если данного устройства нет, то можно использовать специальное кольцо. Благодаря металлической конструкции или кольцу, винты «стягиваются» ближе к центру, вследствие чего стальной трос и натягивается.

Также, помимо такелажных работ, широко применяется данное приспособление в домашних условиях, в основном, когда надо натянуть крепления для штор, настроить пианино (достичь лучшего звучания, натянуть струны).

Зачастую такой инструмент делается открытым, то есть видны регулирующие винты. Корпус его изготавливается путем ковки, сварки или литья. После этого фрезеруются два отверстия, которые позволяют при помощи винтов изменять длину и усилие. Изготавливаются они токарным способом. В случае, когда работы проводятся в сложных погодных условиях, используется закрытый талреп. Чаще всего, этот инструмент состоит из трех частей: корпуса, двух винтов (с правой и левой резьбой) и оголовки винтов (вилка, крюк или кольцо).

Виды приспособлений для натяжения тросов

Прежде, чем приобретать приспособление для натяжки, необходимо разбираться в его маркировке, а именно: С+С – крюк и крюк, С+О – крюк и кольцо, О+О – кольцо и кольцо. Это наиболее часто используемые, но бывают и другие. Для того чтобы подтянуть или ослабить натяжение, необходимо вращать «кольцо», после чего винты будут двигаться либо к центру, либо от него. Вид инструмента зависит от того, какие работы вы собираетесь выполнять. Оцинкованный инструмент используется в том случае, когда вам требуется большое натягивающее усилие. Грузовой тип применяется тогда, когда необходимо либо натянуть тросы, либо же прикрепить тяжелый груз. Такие приспособления могут достигать веса до 25 кг, а выдержать данный инструмент способен до 90 тонн.

Вид приспособления «крюк-крюк» используется, когда необходимо изменить длину или натяжение цепи или троса, в основном, при установке мачт или антенн. «Крюк-кольцо» также применяется в подобных случаях. На подвижных деталях такого варианта приспособления имеется резьбовая нарезка, благодаря которой можно регулировать длину. Также сейчас появились варианты с использованием современных технологий, применяя которые можно отрегулировать плавность натяжения. Такие инструменты применяются при работах с волоконно-оптическим кабелем. Для того чтобы натянуть провода и тросы под малые нагрузки, можно использовать закрытые инструменты.

В таких случаях нет четкого значения допустимой нагрузки, поэтому ориентироваться необходимо по факту. Также следует помнить, что такие приспособления не используются для несущих конструкций. Вариант «вилка-вилка» очень популярен и применяют его довольно часто. С его помощью можно быстро изменить или отрегулировать натяжение и длину. Однако данный инструмент не применяется для того, чтобы поднимать грузы. Создан он для того, чтобы регулировать подвески, растяжки и страховки. А вот талреп цепной длиннее своих собратьев, он способен захватить два объекта, сравнительно далеких друг от друга, и затем стянуть, придав требуемое натяжение.

Успех работы и правильная эксплуатация талрепа

Силы, которые воздействуют на механизм данного инструмента, не должны вызывать деформации во время нагрузки. Если же это произошло, то натяжение необходимо уменьшить, а части, которые подверглись деформации, надо заменить. Если есть шанс ударной нагрузки или критического режима, то прежде, чем приступить к выполнению работ, необходимо четко выбрать изделие, которым предстоит пользоваться. Допускаемая нагрузка позволительна только по линии оси. Перегрузок быть не должно.

Изделия также не рассчитаны на то, чтобы выдерживать боковые нагрузки. Используемый натяжитель всегда до и после работ необходимо проверять на соответствие нормам безопасности, иначе могут быть недопустимые критические деформации. Если правильно рассчитывать замеры и соблюдать все мельчайшие детали, а также проводить профилактические работы и осмотр состояния инструмента, то он прослужит максимально долгий срок, и вероятность его поломки или деформации сведется к минимуму.

Прежде чем приступить к работам, рекомендуется инструмент промывать бензином, при возможности полировать на войлочном кругу, наносить смазку и прогонять вхолостую. Лучшие смазки в этом случае – с присадкой графита или бисульфата молибдена. Во время работ их рекомендуется проворачивать (достаточно будет двух-трех раз). Если же работа проводится в сложных климатических условиях, где повышена влажность, то не лишним будет проливание пресной воды на механизмы, что позволит смыть соленую воду. Именно эти простые правила лишат пользователя множества проблем, в частности, мучительного раскручивания «залипшего» намертво талрепа.

Таким образом, благодаря универсальному инструменту, вы можете делать как простые работы (натяжение струн, гардин), так и сложные (натяжение канатов или же перенос увесистых грузов без использования дополнительных приспособлений). Также, используя данный механизм, можно добиться лучшего показателя по вертикали, когда будете устанавливать антенну или мачту.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
