Кнопка КЕ 011, КЕ 021, КЕ 031, КЕ 081, КЕ 131, КЕ 141
Кнопочные выключатели серии КЕ ( КЕ 011, КЕ 012, КЕ 021, КЕ 022, КЕ 031, КЕ 032, КЕ 041, КЕ 042, КЕ 081, КЕ 082, КЕ-131, КЕ 141, КЕ 171, КЕ 172, КЕ 181, КЕ 182, КЕ 191, КЕ 192, КЕ 201, КЕ 211) предназначены для осуществления коммутации эл. цепей постоянного (напряжением не более 400 В) и переменного тока напряжением до 660 В, частотой 50 Гц.
Выключатели КЕ размещаются на неподвижных и подвижных частях различных стационарных установок: химстойкие изделия, кузнечно-прессовое оборудование. Могут иметь исполнение для холодного, умеренного и тропического климата.
Конструкция
Выключатель КЕ состоит из контактных унифицированных элементов, управляющего устройства, и специальных деталей, которые обеспечивают ориентацию и крепление выключателя на панели. Привод выключателя состоит из специального устройства, обеспечивающего герметичность соединения с управляющим элементом-толкателем. Сигнальная лампа, встроенная в привод выключателя, информирует о работе элемента управления. Контактные элементы имеют размыкающие и замыкающие контакты с парным разрывом цепи не связные друг с другом. При нажатии на толкатель, траверса перемещается, в результате чего происходит размыкание или замыкание контакта.

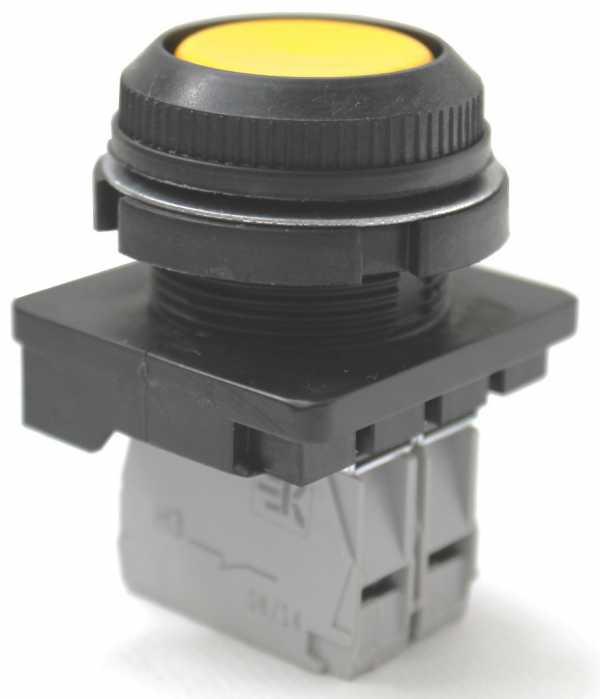

Общий вид кнопки
Кнопочный выключатель КЕ имеет фронтальное кольцо с рельефной антивибрационной поверхностью в его нижней части. Крепление между корпусом и фланцем обеспечивается за счет защелкивания замка.
КЕ с грибовидной фальшкнопкой
Переключатель КЕ
Характеристики выключателей КЕ
- Рабочая температура – от -40 до +40 градусов.
- Влажность воздуха – при 20°С не более 90%, при 40°С не более 50%.
- Минимальная и максимальная сила рабочего тока – 0,5 и 10 А соответственно.
- Максимальное напряжение переменного тока – 380 В.
- Максимальное напряжение постоянного тока – 440 В.
- Частота включений – 1200 в час.
- Продолжительность включений 40…60%.
Порядок установки
Допускается установка выключателя кнопочного со степенью защиты IP40 в местах, защищенных от случайного попадания масла, эмульсий, пыли и брызг воды. Со степенью защиты IP54 в местах, не защищенных от случайного попадания масла, эмульсий, пыли и брызг воды.
Крепятся кнопки управления на панели через отверстие 30, 5 мм не более 6 мм. Их ориентация осуществляется с помощью специального кольца с усиком, входящего в отверстие на панели. Минимальное расстояние между осями выключателей, установленных на панели, должно быть не менее 50 мм.
Перед тем, как установить выключатель КЕ, необходимо проверить толкатель привода на плавность перемещения, подтянуть все винтовые соединения. Установка производится в такой последовательности:
- Снимается фронтальное кольцо, ориентирующее кольцо не снимается.
- Гайка со шлицами завинчивается до упора.
- С обратной стороны панели кнопка КЕ устанавливается так, чтобы в специальное отверстие вошел усик кольца.
- Фронтальное кольцо, расположенное с лицевой стороны панели, необходимо завернуть до упора, придерживая при этом выключатель.
- Исключив поворот выключателя, следует затянуть гайку со шлицами до отказа.
- К каждому выключателю КЕ необходимо подсоединить провод сечением до 2,5 мм или два алюминиевых или медных провода сечением до 1,5 мм. Провода следует установить под специальные скобы (шайбы) и зажать винтами. Медные провода допускается присоединять без окольцевания.
Техническое обслуживание
Ежемесячно необходимо производить внешний осмотр выключателя, удалив предварительно пыль и грязь. У выключателя, который работает в цепях с постоянным током, один раз в полгода необходимо менять полярность выводов. Один раз в год следует проверять сопротивление изоляции устройства. При осмотре следует обратить внимание на затяжку винтов, удерживающих провода, на возврат в начальное положение и четкость перемещения подвижных элементов.
| ТИП | Испол нение | Управляющее устройство | Количество контактных цепей | Наличие дополнительн. устройств | |
| Замык | Размык | ||||
| КЕ 011 | 1 | 2 | – | – | |
| 2 | 1 | 1 | |||
| 3 | – | 2 | |||
| 4 | 1 | – | |||
| 5 | – | 1 | |||
| КЕ 012 | 1 | 4 | – | ||
| 2 | 3 | 1 | |||
| 3 | 2 | 2 | |||
| 4 | 1 | 3 | |||
| 5 | – | 4 | |||
| 6 | 3 | – | |||
| 7 | 2 | 1 | |||
| 8 | 1 | ||||
| 9 | – | 3 | |||
| КЕ 021 | 1 | Толкатель грибовидный | 2 | – | – |
| 2 | 1 | 1 | |||
| 3 | – | 2 | |||
| 4 | 1 | – | |||
| 5 | – | 1 | |||
| КЕ 022 | 1 | 4 | – | ||
| 2 | 3 | 1 | |||
| 3 | 2 | 2 | |||
| 4 | 1 | 3 | |||
| 5 | – | 4 | |||
| 6 | 3 | – | |||
| 7 | 2 | 1 | |||
| 8 | 1 | 2 | |||
| 9 | – | 3 | |||
| КЕ 031 | 1 | Толкатель цилиндрический | 2 | – | Фальшкнопка цилиндрическая |
| 2 | 1 | 1 | |||
| 3 | – | 2 | |||
| 4 | 1 | – | |||
| 5 | – | 1 | |||
| КЕ 032 | 1 | 4 | – | ||
| 2 | 3 | 1 | |||
| 3 | 2 | 2 | |||
| 1 | 3 | ||||
| 5 | – | 4 | |||
| 6 | 3 | – | |||
| 7 | 2 | 1 | |||
| 8 | 1 | 2 | |||
| 9 | – | 3 | |||
| КЕ 041 | 1 | 2 | – | Фальшкнопка грибовидная | |
| 2 | 1 | 1 | |||
| 3 | – | 2 | |||
| 4 | 1 | – | |||
| 5 | – | 1 | |||
| КЕ 042 | 1 | 4 | – | ||
| 2 | 3 | 1 | |||
| 3 | 2 | 2 | |||
| 4 | 1 | 3 | |||
| 5 | – | 4 | |||
| 6 | 3 | – | |||
| 7 | 2 | 1 | |||
| 8 | 1 | 2 | |||
| 9 | – | 3 | |||
| КЕ 081 | 1 | 2 | – | Наружный протектор с цветной вставкой | |
| 2 | 1 | 1 | |||
| 3 | – | 2 | |||
| 4 | 1 | – | |||
| 5 | – | 1 | |||
| КЕ 082 | 1 | 4 | – | ||
| 2 | 3 | 1 | |||
| 3 | 2 | 2 | |||
| 4 | 1 | 3 | |||
| 5 | – | 4 | |||
| 6 | 3 | – | |||
| 7 | 2 | 1 | |||
| 8 | 1 | 2 | |||
| 9 | – | 3 | |||
| КЕ-131 | 1 | Толкатель грибовидный с фиксацией в нажатом положении Расфиксация поворотом толкателя на 90° |
2 | – | – |
| 2 | 1 | 1 | |||
| 3 | – | 2 | |||
| 4 | 1 | – | |||
| 5 | – | 1 | |||
| КЕ 141 | 1 | 2 | – | Внутренний протектор (наружный протектор поставляется по отдельному заказу) | |
| 2 | 1 | 1 | |||
| 3 | – | 2 | |||
| 4 | 1 | – | |||
| 5 | – | 1 | |||
| КЕ 171 | 1 | Толкатель цилиндрический | 2 | – | Встроенная сигнальная лампа |
| 2 | 1 | 1 | |||
| 3 | – | 2 | |||
| 4 | 1 | – | |||
| 5 | – | 1 | |||
| КЕ 172 | 1 | 4 | – | ||
| 2 | 3 | 1 | |||
| 3 | 2 | 2 | |||
| 4 | 1 | 3 | |||
| 5 | – | 4 | |||
| 6 | 3 | – | |||
| 7 | 2 | 1 | |||
| 8 | 1 | 2 | |||
| 9 | – | 3 | |||
| КЕ 181 | 1 | 2 | – | Внутренний протектор | |
| 2 | 1 | 1 | |||
| 3 | – | 2 | |||
| 4 | 1 | – | |||
| 5 | – | 1 | |||
| КЕ 182 | 1 | 4 | – | ||
| 2 | 3 | 1 | |||
| 3 | 2 | 2 | |||
| 4 | 1 | 3 | |||
| 5 | – | 4 | |||
| 6 | 3 | – | |||
| 7 | 2 | 1 | |||
| 8 | 1 | 2 | |||
| 9 | – | 3 | |||
| КЕ 191 | 1 | Толкатель грибовидный | 2 | – | |
| 2 | 1 | 1 | |||
| 3 | – | 2 | |||
| 4 | 1 | – | |||
| 5 | – | 1 | |||
| КЕ 192 | 1 | 4 | – | ||
| 2 | 3 | 1 | |||
| 3 | 2 | 2 | |||
| 4 | 1 | 3 | |||
| 5 | – | 4 | |||
| 6 | 3 | – | |||
| 7 | 2 | 1 | |||
| 8 | 1 | 2 | |||
| 9 | – | 3 | |||
| КЕ 201 | 1 | Толкатель грибовидный с фиксацией в нажатом положении Расфиксация поворотом толкателя на 90° |
2 | – | – |
| 2 | 1 | 1 | |||
| 3 | – | 2 | |||
| 4 | 1 | – | |||
| 5 | – | 1 | |||
| КЕ 211 | 1 | Толкатель грибовидный с фиксацией в нажатом положении с возвратом в исходное положение путём поворота ключа | 2 | – | Внутренний протектор |
| 2 | 1 | 1 | |||
| 3 | – | 2 | |||
| 4 | 1 | – | |||
| 5 | – | 1 | |||

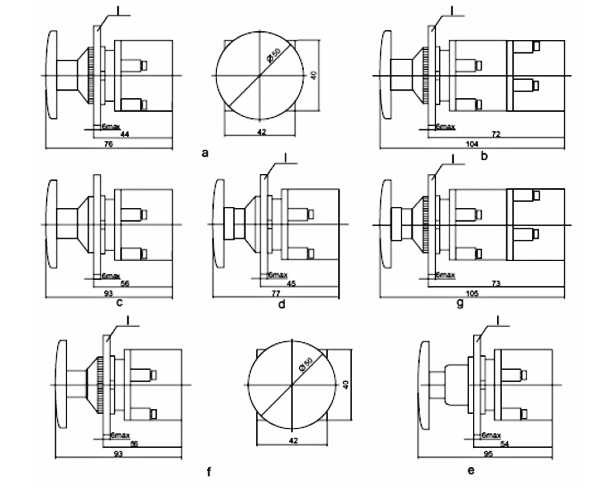

Габаритные размеры выключателей КЕ
Хранение и транспортировка
Хранить выключатели кнопочные серии КЕ необходимо в упаковке или транспортной таре в вентилируемом закрытом помещении при температуре не ниже 5°С и влажности не более 80%. Не допускается резкие колебания влажности и температуры, а также содержание в воздухе паров, которые вредно действуют на изоляцию и металлы.
Кнопочные выключатели произведены согласно ТУ3428-001-87712792-05
kpemz.com.ru
Кнопка красная КЕ-011 1но+1нз исполнение 2 (КЕ-011 исп2(1но+1нз))
Код товара 9201112
Артикул КЕ-011 исп2(1но+1нз)
Страна Россия
Наименование
Упаковки 250 шт
Сертификат RU C-RU.МЛ66.B06142
Номинальное напряжение, В 660/440
Род тока Переменный/Постоянный (AC/DC)
Степень защиты IP40
Тип изделия Кнопка
Цвет Красный
Высота, мм 40
Длина, мм 50
Ширина, мм 40
Диапазон рабочих температур От -40 до +40
Количество НО контактов 1
Количество НЗ контактов 1
Цвет толкателя Красный
Все характеристики
Характеристики
Код товара 9201112
Артикул КЕ-011 исп2(1но+1нз)
Страна Россия
Наименование
Упаковки 250 шт
Сертификат RU C-RU.МЛ66.B06142
Номинальное напряжение, В 660/440
Род тока Переменный/Постоянный (AC/DC)
Степень защиты IP40
Тип изделия Кнопка
Цвет Красный
Высота, мм 40
Длина, мм 50
Ширина, мм 40
Диапазон рабочих температур От -40 до +40
Количество НО контактов 1
Количество НЗ контактов 1
Цвет толкателя Красный
Все характеристики
Всегда поможем:
Центр поддержки
и продаж
Скидки до 10% +
баллы до 10%
Доставка по городу
от 150 р.
Получение в 150
пунктах выдачи
www.etm.ru
| Кнопочные выключатели,переключатели Д30 мм | |||
| Т3 (тропическое исполнение), А (серия Метро,АЭС, Спецназначение),В2— коэфициэнт 1,5 | |||
| Исполнение пластик | |||
| Контактный модуль КМЕ0001(НЗ) КМЕ0010 (НО) |
47 | ПЕ 011 Ручка с фикс2-поз (45гр) | 100 |
| КЕ 011Цилиндр | 53 | ПЕ 021 Ручка с фикс2-поз (90гр) | 100 |
| КЕ 012Цилиндр | 116 | ПЕ 012 Ручка с фикс2-поз (45гр) | 136 |
| КЕ 013Цилиндр | 158 | ПЕ 022 Ручка с фикс2-поз (90гр) | 136 |
| КЕ 014Цилиндр | 200 | ПЕ 031 Ручка с фикс3-поз | 100 |
| КЕ 021 Гриб | 66 | ПЕ 032 Ручка с фикс3-поз | 136 |
| КЕ 022 Гриб | 125 | ПЕ 061 Ручка с фикс2-поз (45гр) IP54 | 100 |
| КЕ 023 Гриб | 249 | ПЕ 062 Ручка с фикс2-поз (45гр) IP54 | 136 |
| КЕ 024 Гриб | 292 | ПЕ 071 Ручка с фикс2-поз (90гр) IP54 | 100 |
| КЕ 031 фальшЦилиндр | 124 | ПЕ 072/1 Ручка с фикс2-поз (90гр) IP54 | 136 |
| КЕ 032 фальшЦилиндр | 166 | ПЕ 081 Ручка с фикс3-поз IP54 | 100 |
| КЕ 033 фальш Цилиндр | 208 | ПЕ 082 Ручка с фикс3-поз IP54 | 136 |
| КЕ 034 фальшЦилиндр | 251 | ПЕ 171 Ключ с фикс2-поз (ключ блокируется) | 193 |
| КЕ 041фальшГриб | 124 | ПЕ 172 Ключ с фикс2-поз (ключ блокируется) | 283 |
| КЕ 042фальшГриб | 166 | ПЕ 181 Ключ с фикс3-поз ( не блокируется/ вынимается) | 193 |
| КЕ 043фальшГриб | 208 | ПЕ 182 Ключ с фикс3-поз ( не блокируется/ вынимается) | 283 |
| КЕ 044фальшГриб | 251 | ПЕ 191 Ключ с фикс2-поз (ключ блокируется) | 256 |
| КЕ 081Цилиндр IP65 протектор (колпачек) | 66 | ПЕ 192 Ключ с фиксацией 2-поз |
377 |
| КЕ 082Цилиндр IP65 протектор (колпачек) | 125 | ПЕ 201 Ключ с фиксацией 2-поз (не блокируется/ вынимается) |
193 |
| КЕ 083Цилиндр IP65 протектор (колпачек) | 167 | ПЕ 202 Ключ с фиксацией 2-поз (не блокируется/ вынимается) |
283 |
| КЕ 084Цилиндр IP65 протектор (колпачек) | 210 | ПЕ 211 Ключ с фиксацией 2-поз вибро |
193 |
| КЕ 131 Гриб с фикс | 84 | ПЕ 212 Ключ с фиксацией 2-поз вибро |
283 |
| КЕ 132 Гриб с фикс | 146 | ПЕ 221 Ключ с фиксацией 2-поз вибро (не блокируется/ вынимается) |
193 |
| КЕ 133 Гриб с фикс | 188 | ПЕ 222 Ключ с фиксацией 2-поз вибро (не блокируется/ вынимается) |
389 |
| КЕ 134 Гриб с фикс | 230 | Серия «С», Стальное фронт. кольцо+ стальная гайка | |
| КЕ 141 Гриб с фикс IP54 | 84 | ПЕ 011 -С Ручка с фикс 2-поз угл | 317 |
| КЕ 142 Гриб с фикс IP54 | 146 | ПЕ 012 -С Ручка с фикс 2-поз угл | 361 |
| КЕ 143 Гриб с фикс IP55 | 188 | ПЕ 021 -С Ручка с фикс 2-поз | 317 |
| КЕ 144 Гриб с фикс IP56 | 230 | ПЕ 022 -С Ручка с фикс 2-поз | 361 |
| КЕ 181 IP54вибро | 63 | ПЕ 031 -С Ручка с фикс 3-поз | 317 |
| КЕ 182Цилиндр IP54 вибро | 121 | ПЕ 032 -С Ручка с фикс 3-поз | 361 |
| КЕ 183Цилиндр IP54 вибро | 164 | ПЕ 061 -С Ручка с фикс 2-поз угл IP54 | 317 |
| КЕ 184Цилиндр IP54 вибро | 206 | ПЕ 062 -С Ручка с фикс 2-поз угл IP54 | 361 |
| КЕ 191 ГрибIP54 | 72 | ПЕ 071 -С Ручка с фикс 2-поз IP54 | 317 |
| КЕ 192 ГрибIP54 | 131 | ПЕ 072 -С Ручка с фикс 2-поз IP54 | 361 |
| КЕ 193 ГрибIP55 | 173 | ПЕ 081 -С Ручка с фикс 3-поз IP54 | 317 |
| КЕ 194 ГрибIP56 | 215 | ПЕ 082 -С Ручка с фикс 3-поз IP54 | 361 |
| КЕ 201 Гриб с фикс IP54 вибро | 84 | ПЕ 171 -С Ключ с фикс 2-поз | 453 |
| КЕ 202 Гриб с фикс IP54 вибро | 146 | ПЕ 172 -С Ключ с фикс 2-поз | 576 |
| КЕ 203 Гриб с фикс IP54 вибро | 188 | ПЕ 181 -С Ключ с фикс 3-поз небл | 453 |
| КЕ 204 Гриб с фикс IP54 вибро | 230 | ПЕ 182 -С Ключ с фикс 3-поз небл | 576 |
| КЕ 171м -ЛС 220,24В IP54 вибро | 491 | ПЕ 191 -С Ключ с фикс 2-поз влаго | 545 |
| КЕ 172м -ЛС 220,24В IP54 вибро | 569 | ПЕ 192 -С Ключ с фикс 2-поз влаго | 714 |
| КЕ 173м -ЛС 220,24В IP54 вибро | 611 | ПЕ 201 -С Ключ с фикс 2-поз небл | 453 |
| КЕ 174м -ЛС220,24В IP54 вибро | 654 | ПЕ 202 -С Ключ с фикс 2-поз небл | 576 |
| КЕ 211м -С IP54 вибро | 491 | ПЕ 211 -С Ключ с фикс 2-поз вибро | 453 |
| КЕ 212м -С IP54 вибро | дог | ПЕ 212 -С Ключ с фикс 2-поз вибро | 576 |
| КЕ 213м -С IP54 вибро | дог | ПЕ 221 -С Ключ с фикс 2-поз небл вибро | 453 |
| КЕ 214м -С IP54 вибро | дог | ПЕ 222 -С Ключ с фикс 2-поз небл вибро | 576 |
| Серия «С», Стальное фронт. кольцо+ стальная гайка | |||
| КЕ 011 -С Цилиндр | 252 | КЕ 131-С Гриб с фикс | 292 |
| КЕ 012 -С Цилиндр | 330 | КЕ132 -С гриб с фикс | 375 |
| КЕ 013 -С Цилиндр | дог | КЕ 133 -С гриб с фикс | 0 |
| КЕ 014 -С Цилиндр | дог | КЕ 134 -С гриб с фикс | 0 |
| КЕ 021-С Гриб | 265 | КЕ 141-С Гриб с фиксIP54 | 292 |
| КЕ 022 -С Гриб | 344 | КЕ 142-С Гриб с фиксIP54 | 375 |
| КЕ 023 -С Гриб | 0 | КЕ 143-С Гриб с фиксIP55 | дог |
| КЕ 024 -С Гриб | 0 | КЕ 144-С Гриб с фикс IP56 | дог |
| КЕ 031-С фальш Цилиндр | 350 | КЕ 181-С Цилиндр IP54 вибро | 262 |
| КЕ 032-С фальш Цилиндр | 404 | КЕ 182 -С Цилиндр IP54 вибро | 339 |
| КЕ 033-С фальш Цилиндр | 0 | КЕ 183 -С Цилиндр IP54 вибро | дог |
| КЕ 034-С фальш Цилиндр | 0 | КЕ 184 -С Цилиндр IP54 вибро | дог |
| КЕ 041 -С фальш Гриб | 350 | КЕ 191-С Гриб IP54 | 275 |
| КЕ 042 -С фальш Гриб | 404 | КЕ 192 -С Гриб IP54 | 354 |
| КЕ 043 -С фальш Гриб | дог | КЕ 193-С Гриб IP55 | дог |
| КЕ 044 -С фальш Гриб | дог | КЕ 194 -С Гриб IP56 | дог |
| КЕ 081-С Цилиндр IP65Н | 265 | КЕ201-С Гриб с фикс IP54 вибро | 292 |
| КЕ 082-С Цилиндр IP65Н | 344 | КЕ 202-С Гриб с фиксIP54 вибро | 375 |
| КЕ 083-С Цилиндр IP65Н | дог | КЕ 203-С Гриб с фиксIP54 вибро | дог |
| КЕ 084-С Цилиндр IP65Н | дог | КЕ 204-С Гриб с фиксIP54 вибро | дог |
| Серия»м-С»,виброустойчивые, Металлическое основание, корпус привода металлический | |||
| ПЕ 011 м -С Ручка с фикс 2-поз угл | дог | КЕ 081м-С ЦилиндрIP65Н | дог |
| ПЕ 012 м -С Ручка с фикс 2-поз угл | дог | КЕ 082м-С ЦилиндрIP65Н | дог |
| ПЕ 021 м -С Ручка с фикс 2-поз | дог | КЕ 083м-С Цилиндр IP65Н |
дог |
| ПЕ 022 м -С Ручка с фикс 2-поз | дог | КЕ 084м-С ЦилиндрIP65Н | дог |
| ПЕ 031 м -С Ручка с фикс 3-поз | дог | КЕ 131м-С Гриб с фикс | дог |
| ПЕ 032 м -С Ручка с фикс 3-поз | дог | КЕ 132м -С гриб с фикс | дог |
| ПЕ 061 м -С Ручка с фикс 2-поз угл IP54 | дог | КЕ 133м -С гриб с фикс | дог |
| ПЕ 062 м -С Ручка с фикс 2-поз угл IP54 | дог | КЕ 134м -С гриб с фикс | дог |
| ПЕ 071 м -С Ручка с фикс 2-поз IP54 | дог | КЕ 141м-С Гриб с фикс IP54 | дог |
| ПЕ 072 м -С Ручка с фикс 2-поз IP54 | дог | КЕ 142м-С Гриб с фикс IP54 |
дог |
| ПЕ 081 м -С Ручка с фикс 3-поз IP54 | дог | КЕ 143м-С Гриб с фикс IP55 |
дог |
| ПЕ 082 м -С Ручка с фикс 3-поз IP54 | дог | КЕ 144м-С Гриб с фикс IP56 |
дог |
| ПЕ 171 м -С Ключ с фикс 2-поз | дог | КЕ 181м-С Цилиндр IP54 вибро | дог |
| ПЕ 172 м -С Ключ с фикс 2-поз | дог | КЕ 182м -С Цилиндр IP54 вибро | дог |
| ПЕ 181 м -С Ключ с фикс 3-поз небл | дог | КЕ 183м -С Цилиндр IP54 вибро | дог |
| ПЕ 182 м -С Ключ с фикс 3-поз небл | дог | КЕ 184 м-С Цилиндр IP54 вибро | дог |
| ПЕ 191 м -С Ключ с фикс 2-поз влаго | дог | КЕ 191м-С Гриб IP54 | дог |
| ПЕ 192 м -С Ключ с фикс 2-поз влаго | дог | КЕ192м -С Гриб IP54 | дог |
| ПЕ 201 м -С Ключ с фикс 2-поз небл | дог | КЕ 193м-С Гриб IP55 | дог |
| ПЕ 202 м -С Ключ с фикс 2-поз небл | дог | КЕ 194м -С Гриб IP56 | дог |
| ПЕ 211 м -С Ключ с фикс 2-поз вибро | дог | КЕ 201м-С Гриб с фикс IP54 вибро | дог |
| ПЕ 212 м -С Ключ с фикс 2-поз вибро | дог | КЕ 202м-С Гриб с фикс IP54 вибро | дог |
| ПЕ 221 м -С Ключ с фикс 2-поз небл вибро | дог | КЕ 203м-С Гриб с фикс IP54 вибро | дог |
| ПЕ 222 м -С Ключ с фикс 2-поз небл вибро | дог | КЕ 204м-С Гриб с фикс IP54 вибро | дог |
| КЕ 011м -С Цилиндр | дог | КЕ 171м -ЛС 220,24ВIP54 вибро | 420 |
| КЕ 012м -С Цилиндр | дог | КЕ 172м -ЛС 220,24ВIP54 вибро | 486 |
| КЕ 013м -С Цилиндр | дог | КЕ 173м -ЛС 220,24В IP54 вибро | дог |
| КЕ 014м -С Цилиндр | дог | КЕ 174м -ЛС 220,24ВIP54 вибро | дог |
| КЕ 021м-С Гриб | дог | КЕ 211м -С IP54 вибро Гриб Ключ с фикс IP54 | 420 |
| КЕ 022м -С Гриб | дог | КЕ 212м -С IP54 вибро Гриб Ключ с фикс IP54 |
дог |
| КЕ 023м-С Гриб | дог | КЕ 213м -С IP54 вибро Гриб Ключ с фикс IP54 |
дог |
| КЕ 024м -С Гриб | дог | КЕ 214м -С IP54 вибро Гриб Ключ с фикс IP54 |
дог |
td-elcom.ru
| КЕ 011/1 А красный 2но+0нз Цилиндр |
| КЕ 011/1 А черный УХЛ3 2но+0нз |
| КЕ 011/1 белый 2но+0нз Цилиндр |
| КЕ 011/1 В2 черный 2но+0нз Цилиндр Всеклиматическое исполнение |
| КЕ 011/1 желтый 2но+0нз Цилиндр |
| КЕ 011/1 зеленый 2но+0нз Цилиндр |
| КЕ 011/1 красный 2но+0нз Цилиндр |
| КЕ 011/1 красный 2но+0нз Цилиндр |
| КЕ 011/1 синий 2но+0нз Цилиндр |
| КЕ 011/1 Т3 черный 2но+0нз Цилиндр Тропическое исполнение |
| КЕ 011/1 черный 2но+0нз Цилиндр |
| КЕ 011/1 черный 2но+0нз Цилиндр |
| КЕ 011/2 А красный 1но+1нз Цилиндр |
| КЕ 011/2 А черный 1но+1нз Цилиндр |
| КЕ 011/2 белый 1но+1нз Цилиндр |
| КЕ 011/2 желтый 1но+1нз Цилиндр |
| КЕ 011/2 зеленый 1но+1нз Цилиндр |
| КЕ 011/2 красный 1но+1нз Цилиндр |
| КЕ 011/2 красный 1но+1нз Цилиндр |
| КЕ 011/2 синий 1но+1нз Цилиндр |
| КЕ 011/2 Т3 черный 1но+1нз Цилиндр Тропическое исполнение |
| КЕ 011/2 черный 1но+1нз Цилиндр |
| КЕ 011/2 черный 1но+1нз Цилиндр |
| КЕ 011/3 А черный 0но+2нз Цилиндр |
| КЕ 011/3 белый 0но+2нз Цилиндр |
| КЕ 011/3 желтый 0но+2нз Цилиндр |
| КЕ 011/3 зеленый 0но+2нз Цилиндр |
| КЕ 011/3 красный 0но+2нз Цилиндр |
| КЕ 011/3 красный 0но+2нз Цилиндр |
| КЕ 011/3 синий 0но+2нз Цилиндр |
| КЕ 011/3 Т3 красный 0но+2нз Цилиндр Тропическое исполнение |
| КЕ 011/3 черный 0но+2нз Цилиндр |
| КЕ 011/3 черный 0но+2нз Цилиндр |
| КЕ 011/4 А черный 1но+1нз Цилиндр |
| КЕ 011/4 белый 1но+0нз Цилиндр |
| КЕ 011/4 желтый 1но+0нз Цилиндр |
| КЕ 011/4 зеленый 1но+0нз Цилиндр |
| КЕ 011/4 красный 1но+0нз Цилиндр |
| КЕ 011/4 синий 1но+0нз Цилиндр |
| КЕ 011/4 чёрный 1но+0нз Цилиндр |
| КЕ 011/4 чёрный 1но+0нз Цилиндр |
| КЕ 011/5 белый 0но+1нз Цилиндр |
| КЕ 011/5 желтый 0но+1нз Цилиндр |
| КЕ 011/5 зеленый 0но+1нз Цилиндр |
| КЕ 011/5 красный 0но+1нз Цилиндр |
| КЕ 011/5 красный 0но+1нз Цилиндр |
| КЕ 011/5 синий 0но+1нз Цилиндр |
| КЕ 011/5 черный 0но+1нз Цилиндр |
| КЕ 011/1 -С белый 2но+0нз Цилиндр |
| КЕ 011/1 -С желтый 2но+0нз Цилиндр |
| КЕ 011/1 -С зеленый 2но+0нз Цилиндр |
| КЕ 011/1 -С красный 2но+0нз Цилиндр |
| КЕ 011/1 -С синий 2но+0нз Цилиндр |
| КЕ 011/1 -С черный 2но+0нз Цилиндр |
| КЕ 011/2 -С белый 1но+1нз Цилиндр |
| КЕ 011/2 -С желтый 1но+1нз Цилиндр |
| КЕ 011/2 -С зеленый 1но+1нз Цилиндр |
| КЕ 011/2 -С красный 1но+1нз Цилиндр |
| КЕ 011/2 -С синий 1но+1нз Цилиндр |
| КЕ 011/2 -С черный 1но+1нз Цилиндр |
| КЕ 011/2 Т3 -С чёрный 1но+1нз цилинр IP54 тропическое |
| КЕ 011/3 -С белый 0но+2нз Цилиндр |
| КЕ 011/3 -С желтый 0но+2нз Цилиндр |
| КЕ 011/3 -С зеленый 0но+2нз Цилиндр |
| КЕ 011/3 -С красный 0но+2нз Цилиндр |
| КЕ 011/3 -С синий 0но+2нз Цилиндр |
| КЕ 011/3 -С черный 0но+2нз Цилиндр |
| КЕ 011/4 -С белый 1но+0нз Цилиндр |
| КЕ 011/4 -С желтый 1но+0нз Цилиндр |
| КЕ 011/4 -С зеленый 1но+0нз Цилиндр |
| КЕ 011/4 -С красный 1но+0нз Цилиндр |
| КЕ 011/4 -С синий 1но+0нз Цилиндр |
| КЕ 011/4 -С чёрный 1но+0нз Цилиндр |
| КЕ 011/5 -С белый 0но+1нз Цилиндр |
| КЕ 011/5 -С желтый 0но+1нз Цилиндр |
| КЕ 011/5 -С зеленый 0но+1нз Цилиндр |
| КЕ 011/5 -С красный 0но+1нз Цилиндр |
| КЕ 011/5 -С синий 0но+1нз Цилиндр |
| КЕ 011/5 -С черный 0но+1нз Цилиндр |
pg-elcom.ru
Кнопка КЕ 011 2 исполнение 2, КЕ 011 исп. 2
Полное техническое описание кнопочных выключателей КЕ Каталог
Вся информация о КЕ и ПЕ на одном листе- СКАЧАТЬ.JPG
Купить у партнеров Таблица аналогов КУ Таблица аналогов ВК
КЕ 011
КЕ 011 С
Выключатели нажимные КЕ 011 исп. 2 (кнопки КЕ 011) используются для замыкания-размыкания электрических цепей в постах и пультах управления, на станках, на конвейерах, в железнодорожных вагонах и локомотивах, трамвайных вагонах и вагонах метро, для управления кран-балками, тельферами и лебедками.
Исполнение 2 для кнопок КЕ 011 самое популярное, т.к. они универсальны и укомплектованы одним замыкающим и одним размыкающим контактом.
Для использования в метро и на транспорте может комплектоваться металлическими зажимными кольцами и контактами из чистого серебра.
| Кнопка КЕ 011 исп 2 красная 1но+1нз Цилиндр |
| КЕ 011 2 А черный 1но+1нз Цилиндр |
| КЕ 011 2 белый 1но+1нз Цилиндр |
| Кнопка КЕ 011 исп 2 желтый 1но+1нз Цилиндр |
| КЕ 011 2 зеленый 1но+1нз Цилиндр |
| Кнопка управления КЕ 011 исп 2 красная 1но+1нз Цилиндр |
| Кнопка управления КЕ 011 2 цвет красный 1но+1нз Цилиндр |
| Кнопка управления КЕ 011 2 синий 1но+1нз Цилиндр |
| КЕ 011 2 Т3 черный 1но+1нз Цилиндр Тропическое исполнение |
| Кнопка КЕ 011 2 черн. 1но+1нз Цилиндр |
| КЕ 011/2 -С белый 1но+1нз Цилиндр |
| Кнопка КЕ 011 2 -С желтый 1но+1нз Цилиндр |
| КЕ 011 2 -С зеленый 1но+1нз Цилиндр |
| КЕ 011 2 -С красный 1но+1нз Цилиндр |
| КЕ 011 2 -С синий 1но+1нз Цилиндр |
| КЕ 011 2 -С черный 1но+1нз Цилиндр |
| КЕ 011 2 Т3 -С чёрный 1но+1нз цилинр IP54 тропическое |
Наибольшим спросом пользуется кнопка управления КЕ 011 2 черная и КЕ 011 2 красная.
Техническое описание КЕ 011 исп. 2:
все кнопки КЕ
КЕ011 изготавливаются в 5-ти исполнениях в зависимость от количества замыкающих и размыкающих контактов.Чаще всего требуются выключатели КЕ 011 исп.2 черного цвета.
Цвета толкателя: черный, красный, белый, зеленый, синий, желтый.Толкатель цилиндрический с самовозвратом.
Рабочее напряжение при переменном токе 24-380В при постоянном токе 24-440В
Частота включений в час – 1200.
Износостойкость Механическая – 1*107 циклов.
Материалы.
Для изготовления используются материалы российского производства.
Все комплектующие кроме метизов изготавливаются на Электротехническом заводе Эльком.
Корпус и внутренние детали корпуса: стекло-наполненый негорючий ударопрочный Армамид ПА-СВ (производитель ООО Технопол)
Толкатель, фланец, втулки: пластик АБС (ОАО Пластик г. Узловая)
Ламели: латунь Л63ПТ производства ОАО КЗОЦМ
Контакты: биметаллические: медь ММ+ серебро 99.99% (производители г. Москва, г. Красноярск)
Прокладки резиновые: резина производства г. Ярославль.
Шайбы, стопорные кольца, клеммники – черный, оцинкованный металл (производство ОАО Северсталь)
Метизы: различных производителей.
Содержание серебра в 1 выключателе:
- Биметаллические контакты
В выключателях с 1 по 3 исполнение – 0.39гр.
В выключателях с 4 по 5 исполнение – 0.195гр.
Заказать
Закажите кнопки КЕ 011 исп 2 в Москве и других городах у наших дилеров (см. в правой колонке блок «Где купить»)
| Кнопка КЕ 011 исп 2 черн 1но+1нз Цилиндр |
| Кнопка КЕ 011 2 черн 1но+1нз Цилиндр |
| Кнопка КЕ 011 исп 2 пуск черн 1но+1нз Цилиндр |
| Кнопка КЕ 011 исп 2 красная 1но+1нз Цилиндр |
pg-elcom.ru
Кнопка КЕ-011
Выключатели кнопочные КЕ 011 предназначены для коммутации электрических цепей управления переменного тока частотой 50 и 60Гц напряжением до 660В и постоянного тока напряжением до 440В.
Классификация выключателей кнопочных серии КЕ
|
ТИП |
Испол нение |
Управляющее устройство |
Количество контактных цепей |
Наличие дополнительн. устройств |
|
|
Замык |
Размык |
||||
|
КЕ 011 |
1 |
Толкатель циллиндри- ческий |
2 |
– |
– |
|
2 |
1 |
1 |
|||
|
3 |
– |
2 |
|||
|
4 |
1 |
– |
|||
|
5 |
– |
1 |
|||
|
КЕ 012 |
1 |
4 |
– |
||
|
2 |
3 |
1 |
|||
|
3 |
2 |
2 |
|||
|
4 |
1 |
3 |
|||
|
5 |
– |
4 |
|||
|
6 |
3 |
– |
|||
|
7 |
2 |
1 |
|||
|
8 |
1 |
2 |
|||
|
9 |
– |
3 |
|||
|
КЕ 021 |
1 |
Толкатель грибовидный |
2 |
– |
– |
|
2 |
1 |
1 |
|||
|
3 |
– |
2 |
|||
|
4 |
1 |
– |
|||
|
5 |
– |
1 |
|||
|
КЕ 022 |
1 |
4 |
– |
||
|
2 |
3 |
1 |
|||
|
3 |
2 |
2 |
|||
|
4 |
1 |
3 |
|||
|
5 |
– |
4 |
|||
|
6 |
3 |
– |
|||
|
7 |
2 |
1 |
|||
|
8 |
1 |
2 |
|||
|
9 |
– |
3 |
|||
|
КЕ 031 |
1 |
Толкатель циллиндри- ческий |
2 |
– |
Фальшкнопка циллиндри- ческая |
|
2 |
1 |
1 |
|||
|
3 |
– |
2 |
|||
|
4 |
1 |
– |
|||
|
5 |
– |
1 |
|||
|
КЕ 032 |
1 |
4 |
– |
||
|
2 |
3 |
1 |
|||
|
3 |
2 |
2 |
|||
|
4 |
1 |
3 |
|||
|
5 |
– |
4 |
|||
|
6 |
3 |
– |
|||
|
7 |
2 |
1 |
|||
|
8 |
1 |
2 |
|||
|
9 |
– |
3 |
|||
|
КЕ 041 |
1 |
2 |
– |
Фальшкнопка грибовидная |
|
|
2 |
1 |
1 |
|||
|
3 |
– |
2 |
|||
|
4 |
1 |
– |
|||
|
5 |
– |
1 |
|||
|
КЕ 042 |
1 |
4 |
– |
||
|
2 |
3 |
1 |
|||
|
3 |
2 |
2 |
|||
|
4 |
1 |
3 |
|||
|
5 |
– |
4 |
|||
|
6 |
3 |
– |
|||
|
7 |
2 |
1 |
|||
|
8 |
1 |
2 |
|||
|
9 |
– |
3 |
|||
|
КЕ 081 |
1 |
2 |
– |
Наружный протектор с цветной вставкой |
|
|
2 |
1 |
1 |
|||
|
3 |
– |
2 |
|||
|
4 |
1 |
– |
|||
|
5 |
– |
1 |
|||
|
КЕ 082 |
1 |
4 |
– |
||
|
2 |
3 |
1 |
|||
|
3 |
2 |
2 |
|||
|
4 |
1 |
3 |
|||
|
5 |
– |
4 |
|||
|
6 |
3 |
– |
|||
|
7 |
2 |
1 |
|||
|
8 |
1 |
2 |
|||
|
9 |
– |
3 |
|||
|
КЕ-131 |
1 |
Толкатель грибовидный с фиксацией в нажатом положении
Расфиксация поворотом толкателя на 90° |
2 |
– |
– |
|
2 |
1 |
1 |
|||
|
3 |
– |
2 |
|||
|
4 |
1 |
– |
|||
|
5 |
– |
1 |
|||
|
КЕ 141 |
1 |
2 |
– |
Внутренний протектор (наружный протектор поставляется по отдельному заказу) |
|
|
2 |
1 |
1 |
|||
|
3 |
– |
2 |
|||
|
4 |
1 |
– |
|||
|
5 |
– |
1 |
|||
|
КЕ 171 |
1 |
Толкатель циллиндри- ческий |
2 |
– |
Встроенная сигнальная лампа |
|
2 |
1 |
1 |
|||
|
3 |
– |
2 |
|||
|
4 |
1 |
– |
|||
|
5 |
– |
1 |
|||
|
КЕ 172 |
1 |
4 |
– |
||
|
2 |
3 |
1 |
|||
|
3 |
2 |
2 |
|||
|
4 |
1 |
3 |
|||
|
5 |
– |
4 |
|||
|
6 |
3 |
– |
|||
|
7 |
2 |
1 |
|||
|
8 |
1 |
2 |
|||
|
9 |
– |
3 |
|||
|
КЕ 181 |
1 |
2 |
– |
Внутренний протектор |
|
|
2 |
1 |
1 |
|||
|
3 |
– |
2 |
|||
|
4 |
1 |
– |
|||
|
5 |
– |
1 |
|||
|
КЕ 182 |
1 |
4 |
– |
||
|
2 |
3 |
1 |
|||
|
3 |
2 |
2 |
|||
|
4 |
1 |
3 |
|||
|
5 |
– |
4 |
|||
|
6 |
3 |
– |
|||
|
7 |
2 |
1 |
|||
|
8 |
1 |
2 |
|||
|
9 |
– |
3 |
|||
|
КЕ 191 |
1 |
Толкатель грибовидный |
2 |
– |
|
|
2 |
1 |
1 |
|||
|
3 |
– |
2 |
|||
|
4 |
1 |
– |
|||
|
5 |
– |
1 |
|||
|
КЕ 192 |
1 |
4 |
– |
||
|
2 |
3 |
1 |
|||
|
3 |
2 |
2 |
|||
|
4 |
1 |
3 |
|||
|
5 |
– |
4 |
|||
|
6 |
3 |
– |
|||
|
7 |
2 |
1 |
|||
|
8 |
1 |
2 |
|||
|
9 |
– |
3 |
|||
|
КЕ 201 |
1 |
Толкатель грибовидный с фиксацией в нажатом положении
Расфиксация поворотом толкателя на 90° |
2 |
– |
– |
slavsnab.ru
Кнопки КЕ 011-201
Кнопки КЕ – коммутируют цепи сигнализации, питания и управления с напряжением постоянного тока до 440В и переменного тока до 380В, силой тока до 10А. Кнопки выполняют функции включения или отключения в 1-4 направлениях, с фиксацией и без фиксации положения. Контактная группа кнопок может состоять из 1, 2, 3, 4-х замыкающих и из 1-го или 2-х размыкающих контактов в различном сочетании. Кнопки КЕ имеют два типа управляющих элементов – толкатель или грибок.
Цвета управляющего элемента – черный, красный, синий, зеленый, белый и желтый. Для визуализации состояния коммутации в некоторых сериях предусмотрена индикация, а для пылевлагозащиты – наружные и внутренние протекторы.
Степень защиты – IP40 и IP54. Крепятся кнопки путем фиксации в отверстии на панели при помощи резьбы. Монтаж проводников – под винт. Характеристики, маркировка, устройство и размеры кнопок КЕ указаны ниже.
| Сила тока | 0,5 – 10 А | ||
| Номинальное напряжение постоянного тока | 440 В | ||
| Номинальное напряжение переменного тока | 380 В | ||
| Частота включений | 1200 в час | ||
| Управялющее устройство | Толкатель цилиндрический | ||
| Наличие дополнительных устройств | Отсутствуют |
| КЕ | – | Обозначение серии выключателя кнопочного. |
| 01 | – | Обозначение по виду управляющего элемента (привода) и наличию специальных устройств: 01 – толкатель цилиндрический. |
| 1 | – | Количество контактных элементов. |
| исп. 5 | – | Обозначение исполнения замыкающих и размыкающих контактов. |
| (черная) | – | Цвет головки толкателя. |
v-kip.com
