Содержание

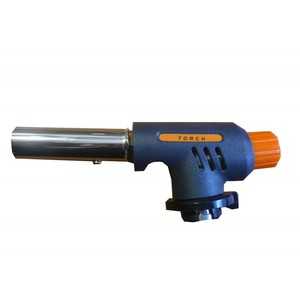

Газовая горелка на баллон: рекомендации по выбору

И среди людей, выполняющих ремонты профессионально, и среди домашних умельцев большой популярностью пользуется ручная газовая горелка с баллоном. Сфера их применения очень широкая, есть несколько разновидностей. В этой статье рассказано, как правильно выбрать газовую горелку на баллон и научиться пользоваться данным аппаратом не самой замысловатой конструкции, но крайне полезным во многих случаях, когда выполняется ремонт помещения.

Параметры горелок

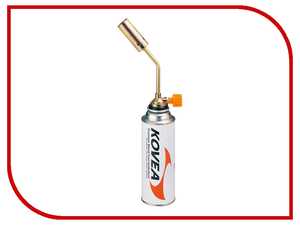

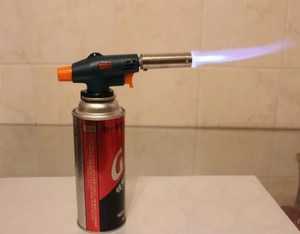

Газовые горелки на баллончик с цанговым присоединением представляют отдельный класс инструментов. Применяются они в условиях высокой пожарной безопасности там, где задействовано серьезное строительное оборудование, а риск повреждения аппарата сведен к минимуму.

Основными параметрами являются температура и форма пламени. У простейших устройств температура горения близка к минимальной — 700−1000°С. Воздух поступает естественным образом, и его всегда не хватает. У более дорогих изделий специальная форма воздухоподводящих каналов, что увеличивает приток воздуха, а температура пламени возрастает до 1200°C.

Пламя еще большей температуры у эжекторных горелок, в которых к очагу воздух поступает за счет разрежения, а сила потока находится в прямой пропорциональной зависимости к рабочему давлению газа. Благодаря этому температуру можно увеличить до 1500−1600°С и сравнительно плавно регулировать ее с длиной пламени лишь поворотом крана. В аппарате может быть несколько очагов горения. Таким инструментом не выполняют тонкую работу, но успешно прогревают обширные участки.

Пороговая температура горелок — 2000−2400°С, а достигается она путем концентрации нагнетаемого воздуха в очаг горения, а также использования газа метилацетилена пропадиена (МАПП). В пламени образуется высокотемпературный конус, чья мощность и температура могут быть сопоставлены с газокислородной сваркой.

В дополнение изделие любого вида может оснащаться гибкой или поворотной трубкой, пьезорозжигом и высокочувствительным регулировочным клапаном. Существует широкий выбор аппаратов по мощности и расходу газа.

Туристические лампы

Низкотемпературные устройства используются для выполнения широкого спектра работ, подходят как для использования в быту, так и для профессионального строительства. Эти паяльные лампы чаще заменяют электрические фены там, где возможна лишь автономная работа.

Основным недостатком горелок без инжектора является низкая стабильность пламени, особенно заметная при резких наклонах и поворотах. Плескания сжиженного газа не влияют существенно в более дорогих аппаратах, имеющих специальный редуктор и контур подогрева.

Обычно такие аппараты не используются для пайки. Главным образом с их помощью разжигают дрова и угли или разогревают материалы, которые допускают использование открытого пламени. Лампа незаменима для оттаивания труб, подогрева двигателей автомобилей, обжига краски для ее устранения, распаковки сгонов на пакле, иных черновых работ.

Лампы с наддувом

Устройство и назначение эжекторных паяльных ламп более специфичное. Данные устройства используются для обработки цветных металлов. Благодаря большой температуре и возможности регулировать пламя эти устройства превосходны для пайки и закалки металлов, прочей термической обработки, требующей высокой точности температуры и строго очерченного конуса.

Специфика применения серьезно корректирует размер сопел и горелок. Миниатюрные аппараты служат для пайки тонкого металла и ювелирных украшений. У горелок среднего класса толщина конуса составляет 3−9 мм, они более остальных подходят для электрической пайки соединительных кабельных муфт, алюминиевых и медных трубок.

Благодаря высокой мощности более крупные изделия рационально использовать в следующих областях:

  • художественная ковка;
  • точная штамповка и гибка металла.

Именно эти инструменты используются домашними мастерами в качестве основы самодельных закалочных печей и газовых горнов.

В случае с эжекторными вариантами понятие нестабильности пламени сугубо фигуральное, хотя есть вероятность периодических вспышек газа, в ядре температура остается стабильной относительно. Контур преднагрева газа больше используется для повышения экономичности горелок, быстрейшего их выхода на рабочую мощность, более точного регулирования температуры.

Высокотемпературные лампы

  • Есть аппараты, где MAPP газ используется вместо пропан-бутановой смеси. Температура пламени в этих аппаратах равна 2200−2400°С. Основная энергия при этом концентрируется в конусе, достаточно стабильном и с выраженной границей.
  • Такие изделия используются для прогрева, гибки и ковки массивных деталей и высокоуглеродистых сталей. Высокая температура позволяет качественнее отпускать и закалять металл.
  • Что касается сварки и пайки, устройства на MAPP газе прекрасно справляются с нержавейкой, и даже тонкие детали при этом не перегреваются. Еще одним плюсом MAPP является низкая температура кипения, что позволяет использовать его при температуре -20°С даже в изделиях без контура подогрева.

Выбираем оптимальный вариант

При выборе газовой горелки не забудьте о нюансах.

  1. Для туризма хорошо подходят простейшие факельные горелки без наддува. Произвести розжиг костра или подогреть пищу помогут даже дешевые китайские изделия, которые не особо жалко сломать или потерять.
  2. Для быта и мелкого ремонта предпочтительны инструменты любительской серии. Конструкция полупрофессиональных горелок более сложна, и в ней нет недостатков, как, к примеру, оплавление пластиковой обкладки мундштука или сбой пьезорозжига.
  3. Дополнительным аргументом против средних цен является практически повсеместное отсутствие нормального клапана регулировочного, который может быть важным и в случае грубых работ.
  4. Если с помощью аппарата планируется выполнять тонкую работу, пайку или сварку, дополнительно должно уделяться внимание балансировке и эргономике. Эти работы подразумевают частое включение и выключение горелки, следовательно, форма корпуса и размещение элементов управления должны позволять одной рукой осуществить розжиг и регулировку.
  5. Выбор мощности диктует толщина и материал обрабатываемых деталей. Горелки мощностью 500−700 Вт вполне годны для пайки медных проводов или обжигания краски. Стальные изделия и трубки из цветных металлов толщиной до 3 мм хорошо прогреются горелкой мощностью порядка 1200−1500 Вт. Горелки в 2−3 кВт используются для нагрева и гибки арматуры толщиной до 14 мм.
  6. И еще об одной особенности: пламя качественных мощных горелок можно отрегулировать для более тонкой работы, но маломощной горелкой прогреть массивную деталь не удастся.


tokar.guru

принцип работы печных горелок, виды, как выбрать


Содержание:


Отопительная система, где главным элементом является газовая печь — распространенный вид обогрева частных домовладений и коттеджей. В пользу природного газа как источника тепла говорит многое: высокий КПД, экологичность, возможность сделать процесс отопления полностью автоматизированным. Само топливо тоже является самым недорогим в настоящее время, если, конечно, не брать в расчёт энергию ветра и солнечное излучение. Но эти способы пока не нашли своего широкого спроса из-за недоступной цены оборудования.



Качество газового отопления зависит от того, как эффективно работает газовая горелка для печи.

Принцип работы


К газовым печкам редко подключают водяные контуры. Нагревается помещение напрямую — разогретым воздухом от печки. Разница с твердотопливной печью только в том, что используется природный газ, а не дрова.


Совет. В газовые печи очень просто вмонтировать водяной контур с теплообменником или водяной бачок, иногда подключают систему, которая позволяет вывести теплые воздушные массы в смежные помещения.



Существуют варианты газовых печей, комбинированных с твердотопливным агрегатом, либо работающем на электричестве. Есть универсальные горелки, которые работают на солярке, если в этом возникает необходимость.


Важно. Все монтажные, а так же ремонтные работы, связанные с газовым топливом, должны выполнять исключительно представители специализированной организации, имеющей соответствующее разрешение.

Какими бывают газовые печи


С помощью газовых печей отапливают домовладения и дачные домики, однако наибольшую популярность такие устройства приобрели при сооружении бань. Чаще всего для этого случая покупают агрегаты заводского изготовления, которые имеют металлический корпус. При этом нужно правильно подобрать модель по мощности и предназначению, учитывая условия эксплуатации. Сооружают и кирпичные печи.



По способу генерирования тепла печи можно разделить на два вида:

  1. Имеющие камеру сгорания. Газ поступает в отопительную камеру и при горении нагревает её стены.
  2. Печь с теплообменником. В конструкциях этих обогревательных агрегатов газ поступает в изогнутую жаропрочную стальную трубку, которая выполняет роль теплообменника.


Во втором случае печи оснащаются дополнительно системой принудительной подачи воздуха и выводом продуктов сгорания.



Газовые печи различают по теплоёмкости. Этот показатель зависит от возможности агрегата накапливать тепло.


По такому параметру печи подразделяют на следующие категории:

  1. Печи постоянного горения. У них более тонкие стены, которые остывают достаточно быстро. Однако есть и существенный плюс — так же быстро они и прогревают комнату., отдавая тепло наружу. Чтобы в помещении поддерживать постоянную комфортную температуру, печь должна быть в режиме «включено». Это типичный дачный вариант. Можно приехать и сразу согреться.
  2. Печь периодической топки. Это массивное теплоёмкое сооружение, которое способно отдавать тепло даже после того, как газ перекрыт. Для того, чтобы сохранить тепло, каналы и камеру сгорания отделывают глиняным кирпичом. Очень удобно ставить такие печи в банях. Они в короткий срок прогреют камни и начнут отдавать тепло в течение длительного времени. Для обогрева домовладений этот вариант так же более приемлем.



Важно. Газовые печи могут функционировать как от магистрали природного газа, так и от баллонного. Распространены печи, функционирующие на биотопливе. Для них нужно немного усовершенствовать конструкцию.

Выбираем горелку

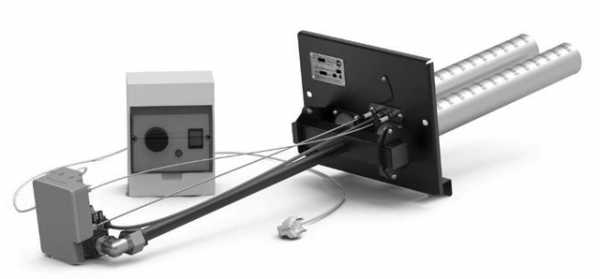

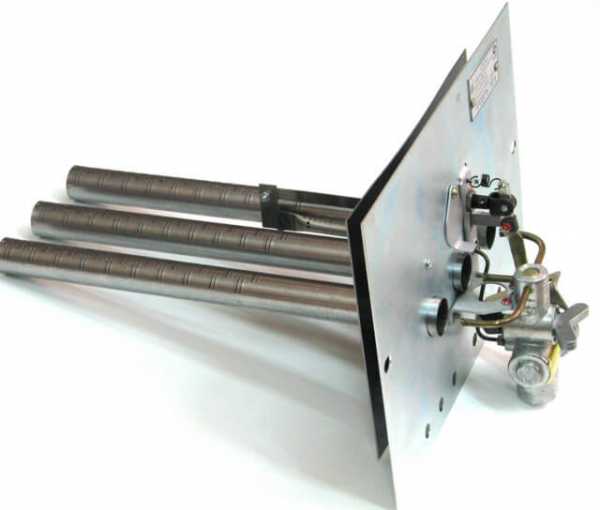

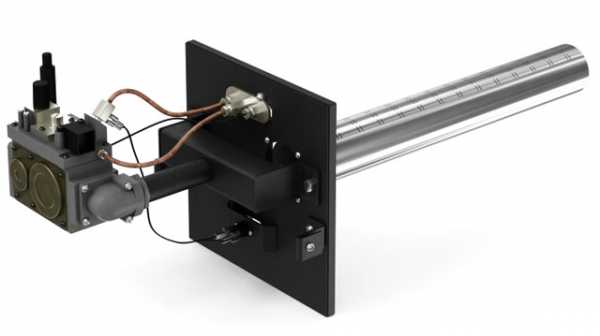

Печные газовые горелки, которые устанавливают в печь домовладения или дачного домика схожи между собой. У них есть камера сгорания (теплообменник), корпус, система дымоотвода, каналы для нагретого воздуха и автоматический блок.


Однако есть одна обязательная деталь, которая имеет в каждом случае свои особенности — газовая горелка для печки. Именно она отвечает за КПД отопительного агрегата, мощностные характеристики, экономное расходование топлива, безопасную эксплуатацию и другие важные параметры.


В газовой горелке происходит процесс смешивания газа с кислородом, в ней находится блок управления процессом горения топлива. С его помощью можно выставить определённый режим, настроенный на уровень температуры, который требуется для обогрева. Котлы и печки часто имеют одинаковые модели горелок.



Одноступенчатые атмосферные газовые горелки для домашней печи не сложные в применении, их легко вмонтировать в отопительный блок. Им не нужная электроподпитка. Такую горелку ставят на лицевую сторону, туда, где располагается топочная дверка.


Важно. Чтобы подобрать горелку, нужно знать её мощность, она заключается в возможности данной модели перерабатывать определённое количество топлива в заданный промежуток времени.

Какими бывают горелки


Если газовую горелку рассматривать с точки зрения способа управлением тепловой мощностью, то все модели можно разделить на следующие категории:

  1. Одноступенчатые. В данном случае подача (отключение) газа происходит автоматически, по сигналу реостата.
  2. Двухступенчатые. Горелка имеет конструктивную возможность переходить в экономный режим. Этот процесс регулируется автоматически.
  3. Горелки с плавающей регулировкой. Мощность горелки можно изменять плавно, от 10 до 100 процентов.



Горелки подразделяются по способу подачи воздуха:

  1. Атмосферные. В данном варианте не нужно электричество, воздух поступает к горелке под естественным действием тяги. КПД не очень высокое, не больше 90 процентов. Это простая конструкция: труба с отверстиями, куда подаётся топливо. Работает она в камерах сгорания открытого типа. Их можно быстро переоборудовать при необходимости под жидкое топливо, срок службы у таких горелок очень долгий. Однако такие горелки предъявляют к себе повышенные требования безопасности.

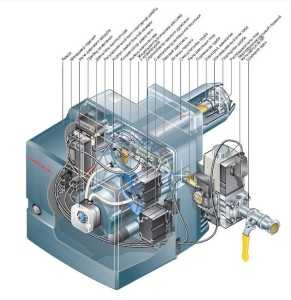

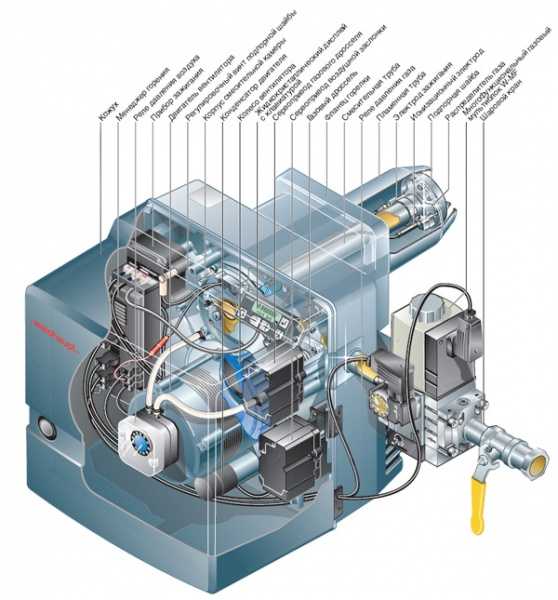

  2. Наддувные. Их ещё называют дутьевыми или вентиляторными горелками. Это довольно сложная конструкция. Воздух к горелке подаётся вентилятором, камера сгорания в этом случае закрытая. КПД превышает 95 процентов. Печам с такими горелками не нужны громоздкие дымоходы. Печь при этом стабильно работает даже при низком давлении газа. Однако они производят много шума и энергозависимые.
  3. Диффузно-кинетические. Воздух в камеру сгорания нагнетается частично, остальная часть подводится сразу к пламени.



Важно. В капитальных устройствах с высокой теплоёмкостью, при высокой мощности печи горелка способна перегреться. Рекомендуется ставить модель, устойчивую к высокому температурному режиму.

Тип розжига


Все горелки можно поделить по типу розжига:

  1. Электронного типа. В них нет постоянно работающего запальника. Для работы требуется электричество. Электророзжиг является одним из самых удобных изобретений для современных отопительных агрегатов. Благодаря ему эксплуатация печей стала максимально комфортной. Электророзжиг дает возможность зажигать пламя горелки безопасно, не используя подручные средства фитили или зажигалки.
  2. Горелки с пьезорозжигом. Электроэнергия не нужна.

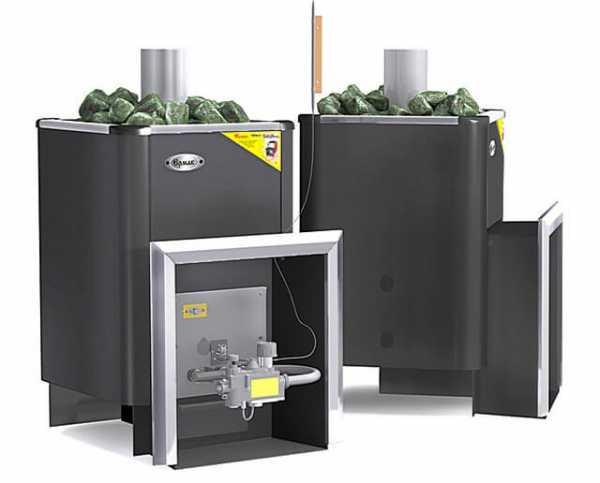

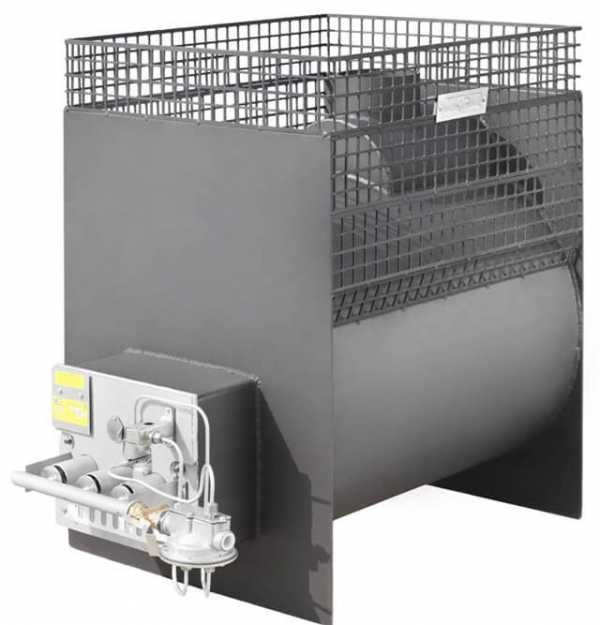

Иногда требуются особые условия работы, например, в печи для бани ставят горелки, которые должны хорошо распределять пламя. Это рассекатели или обычные распределительные трубки. Так работают кухонные газовые духовки.


Расход топлива, проходящего через горелку может меняться в широких пределах и зависеть от ее конструкции.


Газовые форсунки для печи должны быть безопасными и энергоэффективными. Этого можно добиться, если соблюдать все технические требования. Самодеятельность в этом вопросе может только навредить. Поэтому монтаж газовых горелок должны выполнять специалисты.


teplospec.com

Инфракрасная газовая горелка керамическая с регулировкой излучения: расход газа

Инфракрасная газовая горелка – отличный выбор для отопления гаража, теплицы или какого-либо промышленного помещения. Данные устройства являются одними из самых экономически выгодных.

Изначально планировалось, что они будут использоваться в загородных домах, где доступ к другим источникам отопления ограничен. Тем не менее благодаря высокой эффективности их стали применять даже там, где есть печное или другое отопление.

ИК горелка – что это?

Инфракрасную керамическую газовую горелку широко применяют благодаря ее высокой эффективности и теплоотдачи. Они работают на природном газе, поступающем из централизованной сети или баллона.



Суть работы агрегата основана на преобразовании тепловой энергии в излучение в инфракрасном спектре.

Подобные установки характеризуются малым весом, а значит высокой мобильностью. В своей конструкции они могут иметь два разных вида излучателя: металлический или керамический.

Такие горелки прекрасно подходят для отопления бытовых помещений, их можно использовать на открытом воздухе и в других местах, с хорошей вентиляцией.

Достоинства и недостатки

Инфракрасная газовая горелка является компактным и простым устройством. С его подключением каждый человек может справиться самостоятельно без каких-либо проблем за несколько минут.

К преимуществам газовой горелки инфракрасного излучения можно отнести такие характеристики, как:

  • высокая надежность – конструкция агрегата достаточно проста, поэтому вероятность поломки минимальна;
  • излучатели способны прослужить долгое время, а ресурс устройства превышает тридцать лет;
  • маленькие габариты походных излучателей позволяют с легкостью положить их в дорожную сумку;
  • экономичность – у ГИИ расход газа невелик, поэтому подобные устройства выгоднее электрических вариантов особенно при постоянном обогреве больших помещений;
  • данные агрегаты являются одними из самых безопасных отопительных устройств;
  • высокая эффективность нагрева.

Схема устройства газовой горелки.

Конечно же, у данного прибора есть и свои минусы.

К ним следует отнести следующие:

  • наличие открытого огня;
  • работа аппарата основана на сжигании кислорода, поэтому его целесообразно использовать в хорошо проветриваемых помещениях;
  • самый главный минус агрегата – запах от обогревателя.

Прежде, чем решать использовать подобный обогреватель, необходимо взвесить все плюсы и минусы. Как следует из информации, приведенной выше, не в каждом случае применение данного аппарата является целесообразным.

На рабочем месте в помещении с хорошей циркуляцией воздуха ГИИ – отличный выбор, а вот в замкнутых пространствах лучше рассмотреть другие варианты.



Использование ГИИ в проветриваемых помещениях обусловлено их вредом для здоровья из-за сжигания газа. Само инфракрасное излучение никаких негативных эффектов не оказывает.

Следует отметить, что все негативные эффекты с использованием устройства связаны исключительно с неправильной эксплуатацией.

Существует несколько требований, рекомендуемых к выполнению:

  • длительность работы агрегата не должно превышать двенадцати часов;
  • если обогреватель подключен к магистральной сети, первое включение лучше осуществлять в присутствии специалиста;
  • аппарат необходимо обезопасить от случайного прикосновения человека, так как температура его работы составляет 900 градусов.

Принцип работы устройства

Аппарат работает в инфракрасном диапазоне длин волн. Для такого типа излучения воздух прозрачен, поэтому излучение его не нагревает. Греются только окружающие предметы, поглощающие инфракрасные лучи, в результате они становятся источником тепла.

В связи с особенностями работы прибора, он оказывается весьма эффективным в больших просторных помещениях по сравнению с другими обогревателями, например, электрокотлом.

Такие устройства позволяют с легкостью обогреть комнаты с высокими потолками, так как энергия не тратится на нагрев воздуха.

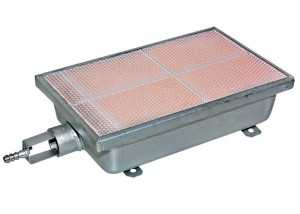

Источником инфракрасных лучей в аппарате является керамическая перфорированная панель. Она нагревается до необходимой температуры, при которой начинает излучать электромагнитные волны.

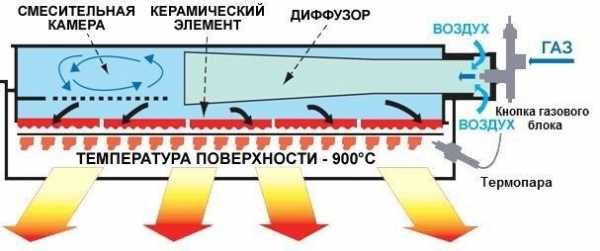

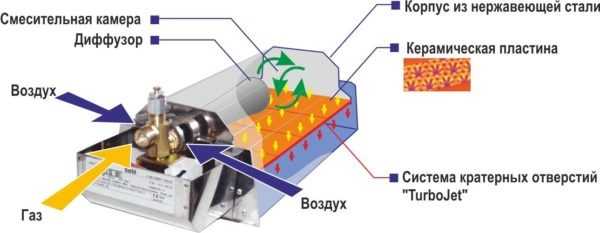

Устройство инфракрасной газовой горелки.

Плавная регулировка инфракрасной горелки позволяет настроить ее для каждой конкретной задачи. Благодаря высокой эффективности, подобные аппараты прекрасно подходят для установки на открытых площадках кафе, на верандах, в беседках и в больших цехах.

Кроме всего прочего в обогревателе предусмотрена защита от утечки газа. В этих целях устанавливается специальный клапан. Данный элемент располагает чувствительной термопарой. Если ветер или какое-либо другое внешнее воздействие затушит пламя, подача газа прекратится.

Информация относительно принципа работы устройства дана исключительно для ознакомления и понимания основ функционирования горелки. Изготавливать самодельный котел отопления с инфракрасной горелкой крайне не рекомендуется.

Дело в том, что даже в самых простых агрегатах, не отличающихся высокой стоимостью, стоит множество датчиков, контролирующих процесс работы котла.

Обязательно устанавливается датчик обратной тяги, предотвращающий задувание пламени, датчик перегрева, утечки газа, термодатчик, регулирующий температуру теплоносителя, а также термостат.

Чтобы все перечисленные элементы эффективно работали в тандеме, необходимо правильно написать управляющую программу для микроконтроллера. Даже человеку, разбирающемуся в программировании, понадобится несколько недель плотной работы над ПО.

Стоит отметить, выше перечислены лишь задачи, которые необходимо решить для организации управления котлом. Расчет тепловой части может оказаться и вовсе непосильным трудом. В этом деле существует множество тонкостей, учет которых является необходимым.

Кроме всего прочего, стоит иметь в виду, ни одна газовая служба не позволит подключить несертифицированное газовое оборудование. И это правильно, ведь цена ошибки в данном вопросе слишком высока.

Более того, даже в заводские аппараты лучше не «влезать внутрь» без соответствующей подготовки.

Виды и марки горелок

Существует несколько категорий излучателей в зависимости от назначения и способа установки. В зависимости от конструкции бывают настенные излучатели, потолочные газо-керамические, напольные модели, настольные варианты.

В зависимости от назначения бывают туристические обогреватели для палатки. Данные устройства отличаются малыми габаритами и работают на баллонном газе. Комплектуются одноразовыми баллонами.



Бытовые варианты могут использоваться не только в качестве дополнительного источника отопления, но и как основной нагреватель. Благодаря ИК излучению тепло после их включения ощущается сразу.

Промышленные обогреватели являются самыми эффективными и позволяют отапливать помещения площадью 80-90 квадратных метров. Устанавливаются на потолке, а расстояние до обогреваемой поверхности может составлять до 8 метров.

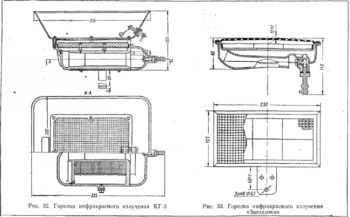

Чертеж горелки инфракрасного излучения.

Кроме того, существуют инфракрасные газовые котлы, позволяющие полностью отапливать жилое помещение. Они достаточно эффективны и безопасны в использовании. Котлы с керамической горелкой более эффективны в сравнении с электрическими вариантами.

Выбирая подобный агрегат, следует обращать внимание на такие параметры, как: расход газа, основное предназначение, эффективность излучателей, безопасность использования, производительность.

Среди моделей пользующихся наибольшей популярностью можно выделить:

  • российский бренд Ballu;
  • китайский производитель Kovea;
  • аппараты польской сборки Timberk.

Наиболее дешевым вариантом, конечно же, являются китайские продукты. Их стоимость ниже других аналогов более, чем на 30%. На этом все преимущества аппаратов данного производителя заканчиваются.

Стоит отметить, что китайские модели отличаются невысокой надежностью и не подлежат ремонту после поломки. В связи с этим не стоит соблазняться низкой стоимостью. Лучше отдать предпочтение более надежным производителям.

Итог

Инфракрасные газовые горелки являются оптимальным вариантом для отопления больших помещений. За счет того, что они не нагревают воздух, их эффективность оказывается существенно выше, чем у электрических аналогов.

Такие аппараты широко используются не только в отоплении жилых помещений, но и для обогрева веранды, беседки, открытых площадок в кафе и ресторанах. Благодаря простоте использования и высокому КПД данные аппараты быстро завоевали популярность на рынке отопительных приборов.

tutsvarka.ru

Бытовые газовые горелки для отопления (конструкция и принцип действия)

Обеспечив надежный обогрев помещений, можно зимой не беспокоиться о температуре в помещений. Прежде всего, необходимо выбрать схему разводки труб и определиться с типом котла, самыми распространенными из которых являются газовые.
При этом важно решить, сколько контуром предпочтительно иметь, какого вида будет камера сгорания. И одним из определяющих факторов, влияющих на выбор, станет подбор газовой горелки, являющейся сердцем любого бытового отопления. Именно она определяет эксплуатационные и экологические качества отопительного прибора.

Назначение и требования

Для того чтобы обеспечить непрерывный процесс горения, газ должен быть смешан с кислородом. Горелка – это оборудование, в которое газ подается, смешивается с атмосферным воздухом, загорается и сжигается, обеспечивая равномерное распределение пламени.

Отопительная газовая горелка

Для нормального функционирования устройства в нем должны быть реализованы определенные требования:

  • Достаточное насыщение газа кислородом;
  • Полнота сгорания полученной смеси при различных нагрузках;
  • Подогрев до температуры воспламенения и надежное возгорание, получаемое при помощи электрического или пьезоподжига;
  • Хорошие монтажные и эксплуатационные качества, обеспечивающие надежную и длительную работу;
  • Бесшумная работа и отсутствие вибраций;
  • Минимальное количество токсичных выбросов при сгорании.

Инфракрасный нагрев

Для обогрева жилых коттеджей и различных подсобных помещений можно применять газовые горелки, производящие отопление за счет инфракрасных лучей. Более мощные приборы устанавливаются в домах, гаражах или сараях. Для небольших палаток или тентов подойдут экономные компактные устройства. Нагрев происходит за счет инфракрасного излучения вмонтированных металлических или керамических пластин, раскаленных при сжигании газа.

Принцип нагрева

Особенностью таких горелок является то, что нагрев направлен на предметы, расположенные в комнате, стены, пол, а воздух обогревается вторичным теплом, от нагревшихся предметов. Такие аппараты позволяют отапливать все помещение или определенную зону, на которую направляется излучение. Одинаково эффективным будет обогрев открытых площадок, тротуаров или зданий.

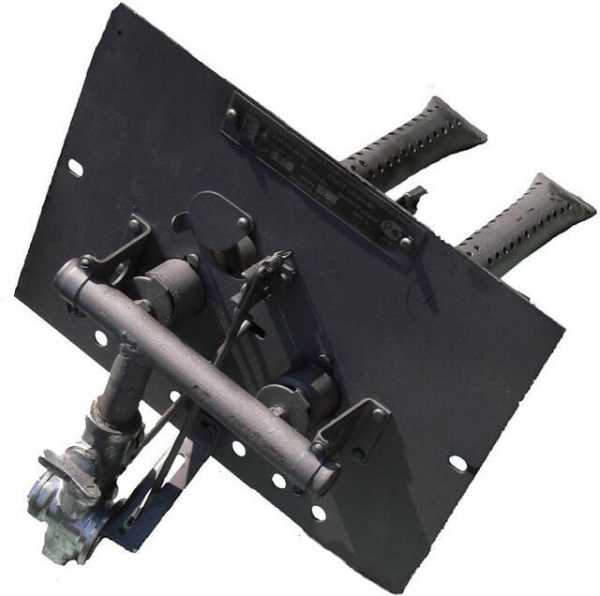

Двублочная горелка

Нагрев производится практически моментально и не имеет никакой инерции. После включения наступает ощущение комфорта, что позволяет использовать аппараты несколько часов в день.

Большая эффективность инфракрасных аппаратов обусловлена тем, что при действии на кожу человека инфракрасные лучи вызывают улучшенное кровообращение, благодаря чему для создания комфортных условий можно поддерживать температуру в комнате на 1-2 град С ниже, чем при обычном отоплении.

Конструкция

Любая газовая горелка должна состоять из таких основных частей:

Бытовые газовые горелки

  • точки подвода газа;
  • разветвленных газопроводов, позволяющих подключение аппаратов в различных точках помещения;
  • узел учета топлива, запорная арматура;
  • горелка;
  • автоматика, обеспечивающая розжиг и управление.

Такие приборы одинаково эффективны, работая на природном и сжиженном газе. Для смены типа топлива достаточно поменять форсунку и переключить подающий газопровод.

В помещениях, где не рационально обеспечивать постоянное присутствие людей, контролирующих работу аппарата, следует его максимально автоматизировать и обязательно установить систему выключения подачи газа, если пламя погаснет. При отоплении газовыми горелками для регулирования теплоотдачи используется увеличение или уменьшение количества включенных аппаратов.

Что необходимо учитывать при расчете системы отопления?

Для начала нужно определить, какая площадь будет обогреваться при помощи стационарных газовых горелок. При этом нужно учитывать, что допустимая для человека интенсивность облучения зависит от температуры в помещении. Эти величины определены опытным путем, рассчитаны по формулам и занесены в таблицу.

Зависимость допустимого диапазона ИК излучения от температуры

Температура в комнате,º СИнтенсивность облучения, допустимая для человека, кДж/(ч кв. м)
до 9420 — 290
от 10 до 13250 — 210
до 16170 — 125

Если отклонение величины интенсивности менее чем 10%, она оказывает на человека минимальное влияние. Определяя места размещения горелок, нужно учитывать величину рассеивателей, расстояние между соседними приборами и высоту расположения над полом.

На практике дистанция между аппаратами должна быть меньше, чем расстояние до пола. В угловых рядах взаимное влияние устройств значительно меньше, а теплоотдача вблизи наружных стен достаточно высока, поэтому крайние устройства должны располагаться с меньшим шагом, или иметь повышенную тепловую мощность.

Отопление при помощи инфракрасных газовых горелок более экономично и достаточно эффективно, но присущие ему недостатки существенно ограничивают сферу применения:

  • сложность разводки трубопроводов;
  • обеспечение вентиляции;
  • ограничение по применению вблизи легковоспламеняющихся предметов или веществ, которые могут разлагаться под действием на них излучения;
  • высокая зависимость от состава газа;
  • пониженный ресурс.

Такие горелки мало применимы в жилых помещениях, но достаточно популярны при отоплении теплиц, подсобных помещений или гаражей.

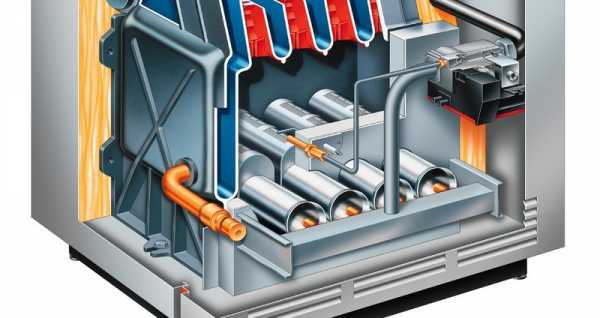

Использование в газовых котлах

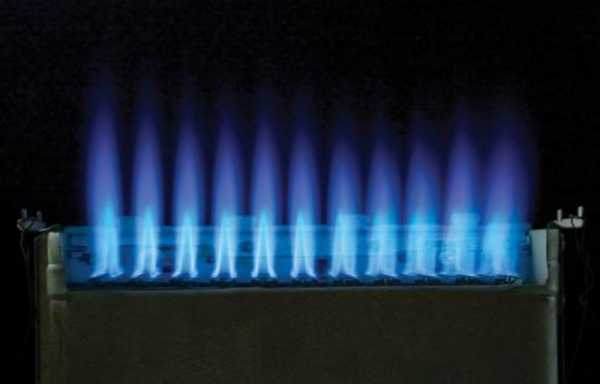

Газовая горелка, используемая в более традиционных котлах, выполняет такую же функцию: подготовка кислородно-газовой смеси, розжиг и обеспечение равномерного горения. Отличием этих аппаратов является место установки. Они крепятся в отопительных котлах в камере сгорания и нагревают теплоноситель в системе отопления. Классификация проводится по способу смешивания компонентов.

Газовое оборудование

Атмосферные горелки характеризуются простотой конструкции, отсутствием шума при работе и низкой стоимостью. Они отличаются наличием предварительного смешиванием газа и кислорода без использования вентиляторов. Через форсунки топливо из трубопровода подается вместе с первичным воздухом в эжектор, где происходит их смешивание. Затем в присутствии дополнительного вторичного воздуха проходит розжиг и горение смеси. В свою очередь в атмосферных устройствах можно выделить несколько видов в зависимости от степени предварительного смешивания:

  • диффузионные, которые не производят предварительную газовоздушную смесь, позволяют получить более стабильное пламя при малых мощностях, но требуют больших размеров при увеличении нагрузок;
  • кинетические с максимальным смешиванием компонентов до воспламенения;
  • диффузионно-кинетические, обеспечивающие смешивание воздуха до горения и в его процессе, позволяют увеличить скорость горения.

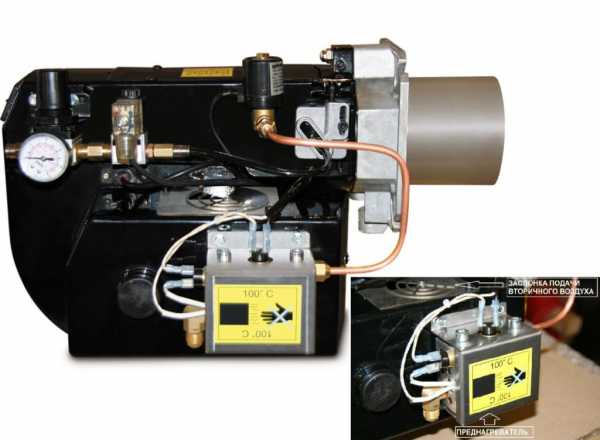

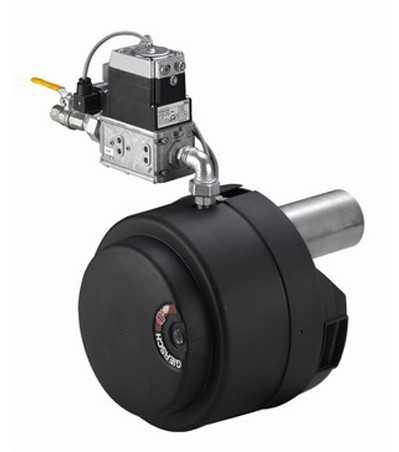

Вентиляторные горелки имеют принудительную подачу воздуха, осуществляющуюся посредством вентилятора. Такие устройства позволяют точно регулировать количество кислорода. Смешивание компонентов происходит на выходе из устройства. Преимуществом вентиляторных газовых горелок признана высокая степень автоматизации, значительно повышающая надежность и безопасность отопления. Применение блочных аппаратов делает более удобной их эксплуатацию, позволяя выполнять ремонтные и профилактические работы без демонтажа агрегата.

Диффузно-кинетический вид является гибридным и позволяет подавать часть воздуха в камеру сгорания, а потом прямо в огонь.

Комбинированные применяется для использования несколько видов топлива и применяются для экономии газа или в местах, где невозможно подключение к магистрали.

Каждый вариант обеспечивает эксплуатацию котла при определенных условиях. Некоторые модели оснащаются вариаторами, позволяющими изменять мощность горелки благодаря изменению скорости вращения вентилятора. Модуляция пламени позволяет в зависимости от внешних условий регулировать интенсивность горения, что обеспечивает значительное повышение эффективности работы и снижение расхода топлива.

В основном для работы такого оборудования применяется природный газ.

Для перехода на сжиженный нужно переключить вентиль на подачу с баллона, поменять насадку и перенастроить автоматику. Все операции с подключением и настройкой газового оборудования лучше поручить специалистам, имеющим допуск к проведению подобных работ.

Горелка для отопления

Основной характеристикой горелок является полнота сгорания газов и температура горения. Эти показатели напрямую связаны с видом применяемого топлива. Сжиженный пропан-бутан находится в закрытых емкостях и перед использованием требует понижения давления – регазификации.

Состав природного газа может быть различным на каждом месторождении, но основу его составляет метан. Параметры горения определяются с учетом определяющего избыток воздуха коэффициента, равного отношению содержания реально используемого для горения количества воздуха к теоретическому, постоянному для различных видов газа.

Изменение параметров горения в зависимости от коэффициента избытка воздуха

К-т избытка воздухаДля метана, природный газСжиженный газ, пропан-бутан
Избыточный кислород О2, %Температура горения теоретическая,  ºСКоличество продуктов сгорания, м3/м3Избыточный кислород О2, %Температура горения,  ºСКоличество продуктов сгорания, м3/м3
1.0002 010-2 05010.52 ;0211029.6
1.102.01890-194011.482.1197032.34
1.203.61780-181012.433.75183535.08
1.254.21750-178012.914.2180036.45

Очевидным является, что чем больше разбавляется смесь воздухом, тем ниже температура горения и теплоотдача, а количество продуктов сгорания больше. Для эффективной работы настройка оборудования должна обеспечивать оптимальный объем избыточного воздуха.

uteplenievdome.ru

Настройка горелок газовых котлов без вызова специалиста

Принцип работы газового котла базируется на нагревании циркулирующей жидкости, проходящей по теплообменнику. Тепло образуется в камере сгорания как результат работы газовой горелки обогревательного устройства. Именно от качественной настройки, а затем работы горелки зависит производительная мощность котла, его КПД. Рассмотрим основные аспекты выбора и настройки горелки газового котла подробнее.

Как выбрать?

На что нужно обратить внимание при выборе горелочного устройства для котла:

— производительная мощность
— уровень шума при работе (касается наддувных моделей)
— тип обогревательного оборудования, для которого приобретается горелка
— разновидность топлива
— плюсы и минусы данного устройства
— предусмотреть возможные сбои в работе местной линии газоснабжения.

Учитывая эти факторы, можно выбрать наиболее подходящее горелочное устройство для котла так, чтобы он работал максимально эффективно, не обременяя частым профилактическим обслуживанием.



Камера сгорания отопительного оборудования

Газовые котлы отличаются прежде всего конструкцией камеры сгорания. Она бывает двух типов:

  • открытая;
  • закрытая.

Открытая камера представляет собой достаточно простое устройство сгорания. Выглядит так: над горелкой располагается теплообменник в виде змеевика из тонких медных трубок. Благодаря открытой конструкции воздух, необходимый для реакции горения, поступает к месту воспламенения газа из окружающей среды.

Как правило, хватает воздуха из помещения (при условии организации хорошей вентиляции). Но есть настенные модели с забором воздуха извне, для чего монтируется специальное отверстие в стене. Открытые камеры сгорания требуют обязательного наличия дымохода.

Чаще всего устанавливается для моделей напольных газовых котлов, а также использовалась для комплектации котла старого образца (при этом розжиг производила запальная горелка).

Схемы устройства камеры згорания

Закрытая камера сгорания отличается конструкцией нагревательного блока. Теплообменник расположен над горелкой. Корпус блока закрыт, воздух для горения нагнетается вентилятором, установленным в камере. Через двойные стенки камеры пропускается теплоноситель, нагревая его, увеличивая КПД котла. Газ сжигается почти полностью, продукты горения отводятся каоксиальной трубой под давлением воздуха.



Виды горелок

По своим конструктивным, функциональным отличиям горелочные устройства делятся:

По назначению:

  • для промышленного оборудования большой мощности
  • для оборудования бытового назначения.

По используемому типу топлива:

  • устройства для природного газа;
  • устройства для сжиженного газа;
  • универсальные устройства.

По регулировке пламени:

  • одноступенчатые – способны работать на включение/выключение;
  • двухступенчатые (как разновидность – модели с плавной модуляцией) – работают на полную мощность, при достижении нужной температуры пламя уменьшается вполовину;
  • модулируемые – котлы с модулируемой горелкой отличаются плавной регулировкой силы пламени.

По принципу работы:

  1. инжекционные/атмосферные. Работают при подаче воздуха из помещения. Устанавливаются соответственно в открытых камерах сгорания. Использовались также и для моделей котла старого образца.
  2. вентиляторные/наддувные. Работают в камерах сгорания изолированного типа. Воздух для горения подается вентилятором. По своим конструктивным особенностям делятся на:
    — вихревые (отверстия форсунок круглой формы)
    — прямоточные (форма узкой щели круглого/прямоугольного сечения).
  3. диффузно-кенетические. Воздух поступает двумя одновременно: один смешивается с газовым топливом, второй добавляется непосредственно в камере при горении.



Устройство газовой горелки для котла

Атмосферные и вентиляторные горелочные устройства отличаются своим строением. Это обусловлено разным способом подачи кислорода в камеру при сжигании топлива.

Устройство атмосферной горелки.

Воздух поступает в камеру горения непосредственно из помещения. Внутри канала горелочного устройства расположены сопла. Газ подается в сопла, смешиваясь с воздухом, который также имеет сюда доступ. На небольшом расстоянии от сопел располагаются выходные прорези, через которые подается готовая топливная смесь. Между соплами и выходными отверстиями создается область пониженного давления, что способствует постоянному нагнетанию воздуха для смешивания.

В камере сгорания постоянно работает запальная горелка для розжига основного устройства.

Устройство вентиляторной горелки.

Блок устройства состоит из:

  1. двигателя;
  2. вентилятора;
  3. автоматического блока управления;
  4. редуктора;
  5. реле давления воздуха;
  6. смесителя топливной массы.

Воздух нагнетается извне вентилятором, подается в камеру сгорания для образования топливного вещества. Соотношение воздуха и газа возможно регулировать с помощью заслонки и вентилятора.



Пламя горелки

Одним из индикаторов правильной работы горелки является цвет пламени. Для газового оборудования характерно ровное голубоватое пламя без примесей других цветов. Наличие вкраплений желтого, красного говорит о том, что горелка работает плохо, это снижает эффективность обогревательного оборудования.

В первую очередь, это касается инжекционных горелочных устройств, но и для вентиляторных иногда характерно тоже. Пламени элементарно может не хватать кислорода. Также вместе с воздухом может попадать пыль, другой мелкий мусор, который будет засорять устройство, снижая КПД котла. Все это непосредственно сказывается на пламени. Если оно гудит, горелка работает громко, огонь изменил цвет – необходимо настроить правильную работу устройства.



В каких случаях требуется регулировка пламени горелки?

Атмосферная газовая горелка для обогревательного оборудования чаще выходит из строя. Ею оснащаются модели как настенного, так и напольного котла.  Инжекционная горелка напольного оборудования снижает свою эффективность по разным причинам:

  • Мощность горелки завышена. Случается, когда для маленького обогревательного оборудования приобретается горелка высокой мощности. При этом для горения недостаточно места, приток воздуха для такой мощности слабый, что приводит к переходу пламени от голубого к желтому, закопчению камеры сгорания, дымохода.
  • Если дымоход плохо прочищен, ухудшается тяга котла. При этом отработанные продукты горения слабо выводятся, приток воздуха малый. Это ухудшает горение, пламя желтеет.
  • Дефект самой горелки не дает возможность правильно настроить полное сгорание топлива.
  • Из-за перепадов давления в системе газоснабжения хорошо отрегулированное оборудование может выбрасывать большое количество неотработанного газа в дымоходную трубу. Частично он оседает копотью, сажей. Большой слой сажи снижает тягу, увеличивает расход топлива.
  • Запуск отопительного оборудования после ремонта.
  • Наличие посторонних шумов при работе котла, газовой горелки.
  • Смена вида топлива.

Возможно Вам будет интересно узнать о принципе работы двухконтурного газового котла >>>

Настройка оборудования

Напольные газовые котлы с атмосферной горелкой можно настроить самостоятельно. Наддувные же системы регулируются автоматическим блоком управления, не требуют дополнительной настройки.

Схема действий при настройке одноступенчатого оборудования:

  1. Установить устройство на котле.
  2. Подсоединить к газопроводному патрубку.
  3. Проверить на абсолютную герметичность.
  4. Снять корпус горелочного оборудования.
  5. С помощью манометра сделать замеры давления газа на входе.
  6. Подсоединить к электричеству. Проследить, чтобы перемычки, фазы были подключены верно.
  7. В дымоходной трубе разместить газоанализатор.
  8. Запустить устройство.
  9. С помощью манометра снять показания давления на выходе из горелочного блока. Показания давления должны соответствовать параметрам, обозначенным в техпаспорте.
  10. Приток воздуха отрегулировать воздушной заслонкой.
  11. Показания газоанализатора также должны соответствовать всем нормам установки газового оборудования.

Настройка газового оборудования должна проводиться специалистами. Самые простые котлы открытого типа возможно настроить самостоятельно при наличии определенных навыков, знаний устройства горелочного блока. От качества работы горелки зависит эффективность котла, уровень его КПД, расход топлива. Поверхностно определить, что оборудование работает неисправно можно по изменившемуся пламени горелки.

foundmaster.ru

Разновидности газовых горелок для котлов: вентиляторные, диффузионные, многоступенчатые

Ключевой компонент в отопительной домашней сети — это котёл. И самой предпочтительной моделью является газовая, чему способствует доступность данного вида топлива вкупе с экономичность такого способа отопления. Успешность работы котлов во многом зависит от вида и качества их горелок.

Версии газовых горелок

Горелка для газового топлива

В газовых горелках (ГГ) ассимилируются газ и кислород из поступающего воздуха. Образованный состав  зажигает искра от пьезокомпонента или электрический импульс. Получается стабильный факельный огонь.

Газовые горелки для котлов могут трудиться на таком топливе:

  •  газе
  •  твёрдом
  •  жидком

Сегодня также существуют комбинированные версии для котлов. Они используют различное горючее безе перенастройки оборудования.

Версии ГГ по методу внедрения кислорода в отдел сгорания:

  1. атмосферные;
  2. вентиляторные;
  3. диффузно-кинетические.

По виду контроля над огнём ГГ бывают:

  1. с одной ступенью;
  2. с двумя ступенями;
  3. с двумя ступенями и плавным контролем;
  4. модулируемые.

Критерии, предъявляемые к ГГ:

  1. соответствие нормам безопасности;
  2. создание и поддержание стабильного огня;
  3. стремительное и качественное зажигание газового состава;
  4. лёгкость монтажа фитильного компонента;
  5. долгий эксплуатационный срок;
  6. шумы в рамках санитарных нормативов.

Атмосферные ГГ

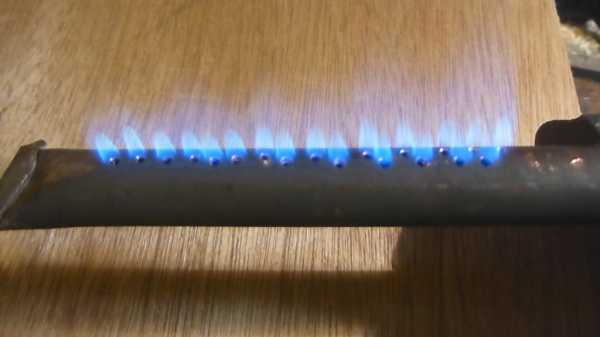

Атмосферная газопламенная горелка

Обычно такие газовые горелки для котлов задействуют в напольных версиях котлов. Мощь этих агрегатов невелика: отопительный потенциал позволяет отопить строение площадью до 100 кв.м. Другая разновидность атмосферных горелок (также называемых турбированными) приспособлена для газовых котлов, которые по умолчанию настраиваются на использование природного газа. В случаях смены горючего ставится другая версия ГГ. Данную работу стоит доверить специалисту.

В атмосферных версиях воздух направляется в зону соединения с газом естественным способом. Методы зажигания такой газовой смеси: пьезорозжиг или электроимпульс.

Конструкция данной горелки – полая трубка с множеством отверстий или сеть трубок, в которых движется газ под определённым давлением.

Турбированная горелка в газовые котлы, ее плюсы:

  • надёжная работа;
  • простота конструкции;
  • безопасность;
  • отсутствие шумов;
  • компактные параметры;
  • малая масса.

Вентиляторные ГГ

Вентиляторная газовая горелка

В моделях с вентиляторной (наддувной) горелкой воздух в отдел сгорания направляют интегрированные вентиляторы. При их участии серьёзно развивается КПД котла, а горючее тратится экономнее. Атмосферные аналоги при покупке уже значатся в составе котла. А вентиляторные версии – это дополнительные приборы. Их нужно закупать отдельно.

Наддувная газовая горелка обычно используется в аппаратах с закрытым отделом сгорания, где газ моментально смешивается с подаваемым порциями воздухом. По виду они напоминают блок, в котором прибор для сжигания газовой смеси соединен с вентилятором. Современные модели автоматизированы, что гарантирует безопасное применение этой газовой техники.

Наддувные ГГ могут быть вихревыми и прямоточными. В первых есть выходные отверстия лишь круглого сечения. Во вторых – и круглого, и прямоугольного.

В фитильных вентиляторных аппаратах горючее сжигается в изолированном отделении, что сделано для безопасности при работе с газовым котлом.

Плюсы вентиляторных ГГ:

  1. высокий КПД.
  2. надёжная конструкция теплообменника.

Их минусы:

  1. сильные шумы;
  2. зависимость от энергосети;
  3. большие траты электричества;
  4. огромные цены.

Причиной шумов, во многом, является не вентилятор, а газо-воздушные потоки, покидающие сопло этой ГГ под большим давлением. В современных моделях этот недочёт устраняется за счёт установки глушителя.

Хоть у этих горелок есть ряд минусов, благодаря ним газовые котлы работают намного эффективнее. Такие горелки применяют и тогда, когда топливом становится не газ, а мазут, дерево, солярка, либо уголь. Когда тип горючего – газ, горелка может эффективно трудиться, даже если в магистральной сети отмечаются серьёзные скачки давления.

Диффузионно-кинетические ГГ в котел

Диффузно-кинетическая работа базируется на следующем принципе: воздух, требующийся для сжигания горючего, оказывается в отделе не полностью. И немного позже добавляется в огонь.

Эти горелки для котла очень редко внедряют в бытовые версии. Обычно они задействованы в промышленной технике.

Внизу сектора сгорания сосредотачивается подвид указанных горелок. Они именуются, как подовые.

Комбинированные версии

Комбинированная горелка

При использовании модулированной горелки горючим может служить и газ, и мазут, и солярка. При данных условиях не нужны какие-либо технические изменения оборудования.

В один блок внедрены опции для горения разного топлива. Такое достоинство актуально для хозяев, пока не имеющих магистрального газа. Также эта опция полезна для экономных трат топлива.

Эти отопительные горелки имеют тотальную автоматизацию для контроля над режимом сжигания, силой огня и другими действиями котла. Благодаря интеллектуальной автоматике минимизируется участие пользователя в контроле над газовой техникой.

Правда у этих горелок есть весомые недочёты, заметно снижающие их популярность:

  1. очень сложное устройство;
  2. низкий КПД;
  3. весьма сложная операция перенастройки аппарата при смене горючего. Здесь должен работать профессионал из газовой службы;
  4. колоссальные цены.

Как уже было замечено, горелки могут отличаться по методу управления огнём.

Версии с одной ступенью

Одноступенчатые горелки трудятся в одном режиме. А если задействована автоматика,  газовая горелка часто отключается и включается. При этом формируется обусловленная температура теплового носителя, что пагубно сказывается эксплуатационном периоде горелки и КПД самого котла.

Вариации с двумя ступенями

Для выстраивания работы двухступенчатой горелки имеются два режима или меняющаяся мощность огня. Если с помощью одной ступени котёл работает максимально, то при переключении на вторую ступень, производительность сокращается на 50-60%.

Варьирование режимов в котлах осуществляется автоматически по сигналу особых датчиков. Они управляют температурой теплового носителя. Также режимы могут поменяться, когда у газа в магистральной сети меняется давление.

У переключения в котле на менее истязающий режим имеются определённые достоинства:

  1. Происходит экономия газа или прочего топлива.
  2. У всей техники развивается эксплуатационный период, так как уменьшается число включений и отключений.

У аппарата с двумя ступенями может быть плавная перемена режимов.

Модулируемые варианты

Модулируемая мультитопливная горелка

Модулируемые версии отличаются высочайшей практичностью и экономностью. Их работа основывается на плавном контролировании горящего огня. Вследствие этого мощность отопительного агрегата сосредотачивается в спектре 10 – 100%.

По способу контроля над пламенем эти приборы делятся на следующие горелки:

  1. имеющие механическую технологию контроля;
  2. имеющие пневматическую технологию;
  3. версии с электронным контролем.

Сильные стороны модулируемых версий заключены в наименьшей цикличности операций включения – выключения. Это благоприятно отражается на продуктивности всей отопительной техники и её эксплуатационном периоде.

Также, когда работа строится с котлами, оснащёнными модуляционными ГГ, образуется определённая экономия горючего – 15%. Здесь ещё важно грамотно настроить оборудование.

Модуляционные ГГ можно задействовать в рабочих котлах с таким и прочими видами горелок. Так отпадает надобность в смене довольно дорогого агрегата. Потребуется лишь закупка самой горелки и вызов мастера для её монтажа и настройки всей технологии.

Способы обозначения ГГ

Обозначаются все газовые горелки в соответствии с актуальными нормативами и правилами. Далее приведены некоторые примеры обозначений, определяющих производительность и опции аппарата.

Вид прибора маркируется буквами. И буква «Г» свидетельствует о том, что прибор является горелкой.

Если указано ГМ, значит, что позволено применение прибора в котлах, работающих на газе и мазуте.

Дс — свидетельство наличия у горелки удлинённого газового сектора.

Р – обозначение ротационной модели.

П – в приборе используется форсунка, её ротор вращается на правую сторону.

Л — ротор вращается по обратному вектору (как часовая стрелка)

От направления вращения обозначенного ротора определяется участок монтажа самой горелки в секторе сгорания.

Итоги

Таким образом, если ваш загородный дом обогревается с помощью котла АОГВ или комбинированного котла с газовой горелкой, то при покупке данного аппарата следует обращать внимание как на мощность приобретаемого оборудования, так и на остальной функционал. Особое внимание уделяется газовой горелке, ведь верный выбор обеспечит качественный полноценный прогрев вашего дома, а также экономию на горючее и эксплуатационный период всей отопительной техники.

pechiexpert.ru

Бытовые газовые горелки для отопления дома, виды и требования

Несомненно, природный газ является наиболее удобным, экономичным и экологичным топливом. Но при этом он требует внимательного отношения к оборудованию процесса отопления. Бытовые газовые горелки для отопления – это устройства, в которых смешивается газ и кислород, находящийся в воздухе. Смесь, которая получается в результате, подается к выходным отверстиям, там она возгорает искрой от электричества или пьезоэлемента.

Строение бытовой газовой горелки

Требования к горелке

Конструкция бытовой газовой горелки для отопления должна качественно выполнять свои функции – обеспечивать смешение газа с воздухом, который необходим для его полного сгорания, надежность возгорания, стабильность процесса горения, полное сгорание при изменении нагрузки в значительном диапазоне.

Все это вероятно в том случае, когда вы применяете правильно сконструированную и верно установленную горелку. Если горелка качественная – об это может свидетельствовать еще и простота производства и монтажа, безопасность в эксплуатации и долговечность, отсутствие вибраций и шума. Если газовые горелки для отопления рассчитаны не несколько видов топлива, то должна быть предусмотрена возможность быстрого перехода из одного вида на другой.

Рекомендуем к прочтению:

В недавнее время возникло еще одно существенное требование к горелкам – конструкция должна обеспечивать малотоксичное сгорание. Это значит, что в процессе горения газа должно быть как можно меньшее количество токсичных оксидов азота и монооксида углерода.

Атмосферные газовые горелки

Горение топлива в виде газа определяется способом и скоростью его смешения с воздухом (кислородом). Для небольших отопительных приборов обычно монтаж системы газового отопления подразумевает атмосферные и вентиляторные горелки.

Принцип работы атмосферной горелки

Атмосферные горелки – это такие приборы, которые характеризуются предварительным смешиванием топлива и воздуха. Здесь не требуется дутьевой вентилятор.

Такие горелки – это набор стержней, в которые подается газообразное топливо через специальный эжектор. Топливовоздушная смесь приходит в камеру сгорания через специальные отверстия, которые распределены по верхней образующей стержней. Электроды зажигания предназначены для воспламенения топливовоздушной смеси и в камере горения образуется много «факелочков» относительно низкой температуры. Как правило, такими горелками снабжены и настенные, и напольные котлы.

Вентиляторные газовые горелки

Установка газового отопления и его функционирование при вентиляторных горелках организованы по-другому. Такие горелки отличаются тем, что у них принудительная подача воздуха, производимая при помощи специального вентилятора. Также здесь предусмотрено точное регулирование подачи воздуха. Такие типы горелок используются только в котлах, имеющих закрытую камеру сгорания, которая часто работает под наддувом.

Вентиляторная газовая горелка

Вентиляторная газовая горелка для отопления дома подразумевает следующую систему функционирования: топливо смешивается с воздухом после того, как выходит из горелки. В современности вентиляторные горелки являются высокоавтоматизированными, а также имеют блочное исполнение. Как правило, такие автоматизированные блочные горелки ставятся на автономных котельных установках, имеющих мощность от 5 кВт и выше. Благодаря этому участие пользователя в управлении системой отопления минимизируется и сводится только одному – требуется сделать газовое отопление своими руками или с помощью специалистов и настроить его.

Рекомендуем к прочтению:

Автоматика вентиляторной горелки включает ее, а также контролирует безопасную эксплуатацию. Если появляется аварийная ситуация, горелка выключается в автоматическом режиме.

В каждой горелке такого типа есть газовый мультиблок. В него входят такие компоненты: реле, которое выключает горелку, если давление на входе становится ниже установленного; фильтр газовый; стабилизатор газового давления, который должен поддерживать постоянное давление на выходе при изменении давления на входе; регулятор расхода газа; регулятор стартового давления.

Монтаж газового отопления с автоматизированными блочными горелками – это компактность и удобство. Благодаря конструкциям таких горелок при необходимости можно очищать некоторые детали без разборки узла подвода топлива и непосредственно горелки.

Другие виды горелок

Среди других видов горелок можно назвать диффузно-кинетические и комбинированные. Диффузно-кинетические – это промежуточный вариант основных видов, принцип работы которого состоит в том, что воздух для сгорания топлива в камеру поступает лишь отчасти, а уже после добавляется в огонь. Обычно такие системы используются при отоплении промышленных помещений.

Диффузно-кинетическая газовая горелка

Комбинированные горелки обеспечивают использование газа, мазута или солярки. В одном блоке – функции горения газового или другого вида топлива. Такая система подойдет для тех, у кого нет подключения к магистрали, а самодельное газовое отопление такого типа только предвидится. Также можно использовать комбинированные горелки с целью экономии разного рода топлива.

otoplenie-doma.org

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
