Панели ЩО 70 – схемы и характеристики

тип панели принципиальная электрическая схема элементы на схеме   аналог панели серии
    Обозначение Наименование Габариты
ЩО 70-1-30 FU1-FU3; PA1-PA3; PU; QS; TA1-TA3 Предохранители 600А; Амперметры 600/5А; Вольтметр 500В; Разъединитель 600А; Трансформаторы тока 600/5А 2000x800x600 ЩО 70-3-15; ЩО 91-15
ЩО 70-1-31 PA1-PA3; PU; QS; TA1-TA3 Амперметры 1000/5А; Вольтметр 500В; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 ЩО 70-3-16; ЩО 91-17
ЩО 70-1-32 FU1-FU3; PA1-PA3; PU; QS; TA1-TA3
Предохранители 600А; Амперметры 600/5А; Вольтметр 500В; Разъединитель 600А; Трансформаторы тока 600/5А		 2000x800x600 ЩО 70-3-17
ЩО 70-1-33 PA1-PA3; PU; QS; TA1-TA3 Амперметры 1000/5А; Вольтметр 500В; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 ЩО 70-3-18
ЩО 70-1-34 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 ЩО 70-3-19
ЩО 70-1-35 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 ЩО 91-20
ЩО 70-1-36 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-21
ЩО 70-1-37 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-21
ЩО 70-1-38 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 –
ЩО 70-1-39 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 –
ЩО 70-1-40		 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 ЩО 70-3-23; ЩО 91-22
ЩО 70-1-41 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 –
ЩО 70-1-42 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 ЩО 70-3-20; ЩО 91-24
ЩО 70-1-43 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 –
ЩО 70-1-44 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-22; ЩО 91-25
ЩО 70-1-45 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-22; ЩО 91-25
ЩО 70-1-46 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 –
ЩО 70-1-47 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 –
ЩО 70-1-48 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 ЩО 70-3-24; ЩО 91-26
ЩО 70-1-49 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 –
ЩО 70-1-50 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 400/5А; Вольтметр 500В; Автомат. выключатель 400А; Разъединитель 400А; Трансформаторы тока 400/5А 2000x1000x600 –
ЩО 70-1-51 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 400/5А; Вольтметр 500В; Автомат. выключатель 400А; Разъединитель 400А; Трансформаторы тока 400/5А 2000x800x600 –
ЩО 70-1-52 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 ЩО 70-3-19
ЩО 70-1-53 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 –
ЩО 70-1-54 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-21
ЩО 70-1-55
PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-21
ЩО 70-1-56 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 –
ЩО 70-1-57 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 –
ЩО 70-1-58 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 ЩО 70-3-23
ЩО 70-1-59 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 –
ЩО 70-1-60 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 400/5А; Вольтметр 500В; Автомат. выключатель 400А; Разъединитель 400А; Трансформаторы тока 400/5А 2000x800x600 –
ЩО 70-1-61 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 400/5А; Вольтметр 500В; Автомат. выключатель 400А; Разъединитель 400А; Трансформаторы тока 400/5А 2000x800x600 –
ЩО 70-1-62 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А
2000x800x600		 ЩО 70-3-20
ЩО 70-1-63 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 –
ЩО 70-1-64 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-22; ЩО 91-25
ЩО 70-1-65 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-22; ЩО 91-25
ЩО 70-1-66 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-22; ЩО 91-25
ЩО 70-1-67 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-22; ЩО 91-25
ЩО 70-1-68 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 ЩО 70-3-24
ЩО 70-1-69 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 –
ЩО 70-2-36 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-21
ЩО 70-2-37 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-21
ЩО 70-2-38 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 –
ЩО 70-2-39 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 –
ЩО 70-2-40 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 ЩО 70-3-23; ЩО 91-22
ЩО 70-2-41 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 –
ЩО 70-2-42 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 ЩО 70-3-20; ЩО 91-24
ЩО 70-2-43 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 –
ЩО 70-2-44 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-22; ЩО 91-25
ЩО 70-2-45 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-22; ЩО 91-25
ЩО 70-2-46 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 –
ЩО 70-2-47 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 –
ЩО 70-2-48 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 ЩО 70-3-24; ЩО 91-26
ЩО 70-2-49 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 –
ЩО 70-2-50 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 400/5А; Вольтметр 500В; Автомат. выключатель 400А; Разъединитель 400А; Трансформаторы тока 400/5А 2000x1000x600 –
ЩО 70-2-51 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 400/5А; Вольтметр 500В; Автомат. выключатель 400А; Разъединитель 400А; Трансформаторы тока 400/5А 2000x800x600 –
ЩО 70-2-52 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 ЩО 70-3-19
ЩО 70-2-53 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 –
ЩО 70-2-54 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-21
ЩО 70-2-55 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-21
ЩО 70-2-56 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 –
ЩО 70-2-57 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 –
ЩО 70-2-58 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 ЩО 70-3-23
ЩО 70-2-59 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 –
ЩО 70-2-60 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 400/5А; Вольтметр 500В; Автомат. выключатель 400А; Разъединитель 400А; Трансформаторы тока 400/5А 2000x800x600 –
ЩО 70-2-61 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 400/5А; Вольтметр 500В; Автомат. выключатель 400А; Разъединитель 400А; Трансформаторы тока 400/5А 2000x800x600 –
ЩО 70-2-62 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 ЩО 70-3-20
ЩО 70-2-63 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1000/5А; Вольтметр 500В; Автомат. выключатель 1000А; Разъединитель 1000А; Трансформаторы тока 1000/5А 2000x800x600 –
ЩО 70-2-64 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-22; ЩО 91-25
ЩО 70-2-65 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-22; ЩО 91-25
ЩО 70-2-66 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 2000А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-22; ЩО 91-25
ЩО 70-2-67 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 1500/5А; Вольтметр 500В; Автомат. выключатель 1600А; Разъединитель 1600А; Трансформаторы тока 1500/5А 2000x800x600 ЩО 70-3-22; ЩО 91-25
ЩО 70-2-68 PA1-PA3; PU; QF; QS; TA1-TA3 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 ЩО 70-3-24
ЩО 70-2-69 PA1-PA3; PU; QF; QS; TA1-TA4 Амперметры 2000/5А; Вольтметр 500В; Автомат. выключатель 2000А; Разъединитель 2000А; Трансформаторы тока 2000/5А 2000x1000x600 –
ЩО 70-3-15 схема
ЩО 70-3-16 схема
ЩО 70-3-17 схема
ЩО 70-3-18 схема
ЩО 70-3-19 схема
ЩО 70-3-20 схема
ЩО 70-3-21 схема
ЩО 70-3-22 схема
ЩО 70-3-23 схема
ЩО 70-3-24 схема

dekada-electro.ru

УЗТТ :: ЩО 70

Основные характеристики, назначение и область применения

Панели ЩО-70 используются для комплектования щитов распределения электроэнергии трехфазного переменного тока напряжением 380/220 В частотой 50 Гц, служащих для приема, распределения электроэнергии, защиты от перегрузок и токов короткого замыкания.

Панели предназначены для установки в электропомещениях. Вид климатического исполнения У3 по ГОСТ 15150-69 в пределах температур от -45 С до +40 С;
Степень защиты панелей с лицевой стороны – IР20, с остальных сторон IР00 по ГОСТ 14254-80.

Панели предназначены для одностороннего обслуживания и представляют собой металлоконструкцию из листовых гнутых профилей с установленными в них коммутационно – защитными аппаратами и электроизмерительными приборами.

Управление разъединителями, рубильниками, стационарными выключателями, установленными в панелях, осуществляется приводами с фасадной стороны панели при закрытых дверях.
Для крепления вводных и отходящих кабелей конструкцией панели предусмотрены монтажные профили, приваренные к нижнему поясу панелей.

Для вводных панелей возможен кабельный или шинный ввод.

С боковых сторон устанавливаются торцевые панели (по заказу).

Структура условного обозначения

ЩО 70 М ХХ – Х – ХХ Х

  • ЩО – панель распределительного щита одностороннего обслуживания
  • 70 – модификация 1970г.
  • М – модернизация (высота 2000 мм)
  • ХХ – М3 – модернизация (высота 2000 мм, ширина от 600 мм)
  • Х – электродинамическая стойкость, кА: 1-30; 2-50; 3-50.
  • ХХ – условный номер схемы
  • Х – вид климатического исполнения по ГОСТ 15150.

Технические характеристики

Признаки классификации, характеристика ЩО-70

Значение параметров и исполнения панели ЩО70

Номинальное напряжение панелей ЩО 70

380/220

Номинальный ток сборных шин панелей ЩО70,А

600; 1000; 1500; 2000

Номинальные токи панелей, ЩО-70 А

– линейных панелей ЩО 70

100; 200; 400; 600; 1000

– вводных панелей ЩО70

400; 600; 1000; 1500; 2000

– секционных панелей ЩО-70

600; 1000; 1500

Ток электродинамической стойкости сборных шин ЩО-70, А

30; 50

Номинальное напряжение вспомогательных цепей ЩО 70, В

220

Степень защиты панелей ЩО-70 по ГОСТ 14254-96

– с лицевой стороны панели ЩО – 70

IP 20

– с остальных сторон панели ЩО – 70

IP 00

Габаритные размеры панелей ЩО-70, мм

Ширина ЩО-70 (мм):

– линейных панелей

800

– вводных панелей

800; 1000

– секционных панелей

300; 800; 1000

– торцевых панелей

60

Глубина панели

600

Высота панели

2200

Масса панелей ЩО-70 (кг), не более

– линейных панелей

150

– вводных и секционных панелей

350

– секционных панелей с рубильником

67

В номенклатуру входят:

  • панели вводные,
  • линейные,
  • секционные,
  • диспетчерского управления уличным освещением,
  • с аппаратурой АВР,
  • торцевые, панели учета.

На вводных панелях установлена коммутационная и защитная аппаратура, трансформаторы тока, амперметры и вольтметр.

На вводной панели может быть, при наличии требований опросного листа, установлен трансформатор тока на нулевом выводе от силового трансформатора для осуществления защиты от замыкания на землю. Вводные панели могут также комплектоваться щитком с активным и реактивным счетчиками.

На вводных панелях ЩО-70 с автоматическими выключателями устанавливаются стационарные. Вводные панели изготовляются с рубильниками или с автоматическими выключателями.

Между вводом и автоматическим выключателем ремонтных разъединителей нет, так как при необходимости ремонта автоматического выключателя силовой трансформатор может быть отключен со стороны высокого напряжения. Трансформаторы тока в этих панелях для удобства обслуживания расположены между автоматическим выключателем и ремонтными разъединителями.

Панели линейные

На линейных панелях установлена коммутационная защитная аппаратура отходящих линий.
Измерительные приборы (амперметры, вольтметры, трансформаторы тока) устанавливаются при наличии требования заказчика.

Панели секционные

Секционные панели предназначены для секционирования шин распределительного устройства в тех случаях, когда каждая из секций нормально получает питание от отдельного трансформатора. С помощью этих панелей комплектуются распределительные устройства двухтрансформаторных подстанций.

Управление секционным рубильником, установленным на сборных шинах, осуществляется центральными рычажными приводами с лицевой стороны панели.

Панели ЩО-70 с аппаратурой АВР

Панель предназначена для двухтрансформаторной подстанции, в которой необходимо предусмотреть автоматическое включение резерва.

В панели установлена аппаратура управления вводными и секционными автоматическими выключателями. Панель рекомендуется устанавливать между вводной и секционной панелями распределительного устройства.

Панель диспетчерского управления уличным освещением

Панель ЩО-70 диспетчерского управления уличным освещением укомплектована аппаратурой управления и защиты линий уличного освещения.
Эту панель рекомендуется устанавливать крайней в ряд распределительного устройства и подавать на нее питание от ближайшей панели.

Учет электроэнергии

Для учета электроэнергии предусмотрен щиток с двумя счетчиками активной и реактивной энергии. Счетчики закрыты кожухом со смотровыми отверстиями. Щиток учета устанавливается на стене на свободном месте электропомещения.





uztt.ru

Панели ЩО-70 (Щиты ЩО-70) / Схемы, цена, расшифровка, габариты

Панели ЩО-70 предназначены для комплектования распределительных устройств (РУ), переменного трехфазного тока частотой 50Гц в сетях с глухозаземленной нейтралью. Напряжением 0.4 кВ, служат для приема и распределения электроэнергии, защиты от перегрузок и токов короткого замыкания, и используются для установки в распределительных сетях как в четырех проводном, так и в пятипроводном исполнениях с рабочим нулевым и защитным заземляющим проводниками.

Климатические условия эксплуатации

В части воздействия климатических факторов внешней среды исполнения У категории 1, 3 по ГОСТ 15150 и ГОСТ 15543.1 при этом должны быть определенные условия, при которых панели ЩО-70 работают с максимальной отдачей и безопасностью для рабочих и окружающей среды:

  • высота установки ЩО-70 не должна превышать высоту больше 2000 метров;
  • верхнее рабочее значение температуры окружающего воздуха не должно превышать отметку +40С, самый больший показатель это +45С, но в очень редких случаях;
  • нижнее значение рабочей температуры не должно быть меньше показателя -25С, самое меньше -30С, но это не должно быть постоянным показателем, при которых ЩО-70 должны работать. Это может негативно сказаться и на самой панели, и окружающей среды и рабочих, которые обслуживают данные панели. Относительная влажность воздуха при хорошей работе ЩО-70 не должна быть выше показателем, чем 80% при температуре воздуха в этот период +20С, а верхнее рабочее значение относительной влажности воздуха до 98% при +25С. Тип атмосферы 2 по ГОСТ 15150;
  • окружающая среда, в которой размещают панели ЩО-70 должна быть полностью очищена от вредных разъедающих или токопроводящих газов, пыли и паров, которые только негативно скажутся на оборудовании.

Панели ЩО-70 имеют основные рабочие характеристики, которые всегда показывают стабильные цифры в своей работе.

  • номинальное напряжение панелей ЩО-70  380В;
  • номинальный ток главных цепей ЩО-70 до 4000 тыс. А;
  • степень защиты с фасада панелей ЩО-70 по ГОСТ 14254 IP 20. ЩО-70 габариты имеют в своей основе стандартные, и они такие: ширина, в отличии от высоты и глубины имеет не один показатель, а несколько в зависимости от видов панелей ЩО-70: 300, 600, 800 и 1000 мм; глубина 600 мм; высота 2200 мм.

В панелях ЩО-70 существуют такие варианты исполнения: кабельный ввод, шинный ввод, линейная панель, вводно-секционная панель, секционная панель, диспетчерское управление освещением, учет электроэнергии, АВР и шинные мосты.

Классификация

Панели ЩО-70 бывают также разной классификации, и этим же имеют разное предназначение в работе: вводно-секционные панели ЩО-70; вводные панели ЩО-70; линейные панели ЩО-70; панели серии ЩО-70 с аппаратурой АВР; секционные панели ЩО-70; торцевые панели ЩО-70; панели управления уличным освещением; панели распределительных щитов.

Схемы

ЩО-70 схемы главных цепей существуют разных типов панелей, и их очень много. В каждом подвиде таких панелей есть по несколько десятков наименований, в которых свои характеристики.

ЩО-70 габариты есть двух типов: первые из них – 800*600*2200 мм, а вторые 800*600*2000 мм.

Завод электрического оборудования ПроКТП в своей работе по изготовлению электрического оборудования использует самые лучшие материалы, высококвалифицированных работников, но это никак не завышает их цены, и не делает их космическими. Завод ПроКТП установил на каждое электрическое оборудование, в зависимости от его комплектации конкурентные цены в сравнении с другими производителями. А для заказчиков больше одного оборудования, они получают хорошие скидки в виде оптовой цены.

ЩО-70 щит одностороннего обслуживания одна из самых распространенных серий панелей распределительных щитов, предназначена для создания распределительной системы напряжением 0.4 кВ, трехфазного переменного тока частотой 50 Гц. Щиты служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузов и токов замыкания.

Фото ЩО-70 показывает каждый экземпляр электрического оборудования, с его основными техническими характеристиками, составляющими частями и дополнительным оборудованием.

Актуальность информации на: 25/09/15

proktp.ru

ЩО70. Панели распределительных щитов. Классификация, внешний вид и габаритные размеры.

Панели распределительных щитов серии ЩО70 предназначены для комплектования распределительных устройств напряжением 380/220 В трехфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, служат для приема, распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

Щиты, скомплектованные из панелей серии ЩО70, устанавливаются в помещениях с температурой окружающей среды от -40оС до +35оС и обслуживаются с передней стороны.

Панели щитов ЩО70 делятся на следующие серии:

  • ЩО70-1;
  • ЩО70-2;
  • ЩО70-3.

Панели изготавливаются с ошиновками, имеющими электродинамическую стойкость (амплитудное значение):

  • 30 кА – для ЩО70-1 У3 мощностью до 630 кВА;
  • 50 кА – для ЩО70-2 У3, ЩО70-3 У3 мощностью выше 630 кВА,.

 На панелях предусмотрены как кабельные так и шинные вводы.

Панели серии ЩО70-3 У3 в отличии от ЩО70-1 и ЩО70-2:

  • имеют меньшую высоту, что позволяет транспортировать их в крытых вагонах и большегрузных контейнерах собранными в блоки, т.е. с более высокой монтажной готовностью;
  • обладают меньшей металлоемкостью.

Сертификат соответствия ЩО70:

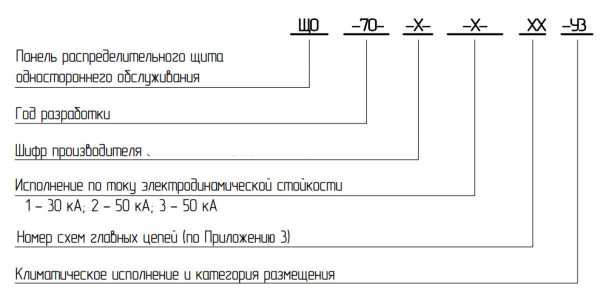

Структура условного обозначения панелей ЩО70:

Пример обозначения:

Панель распределительных щитов одностороннего обслуживания высотой 2000 мм, переменного тока на 1000 А и категория размещения У3

ЩО70-3-25 У3, ТУ 3434-005-43229919-2014

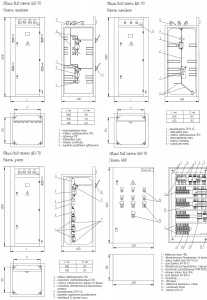

Габаритные размеры ЩО70:

 Наименование параметра

Значение параметра

ширина, мм
 глубина, мм высота, мм масса, кг
ЩО70-1  60; 90; 300; 600; 800; 1000 600 2200 350
ЩО70-2
ЩО70-3 2000

Основные технические параметры ЩО70:

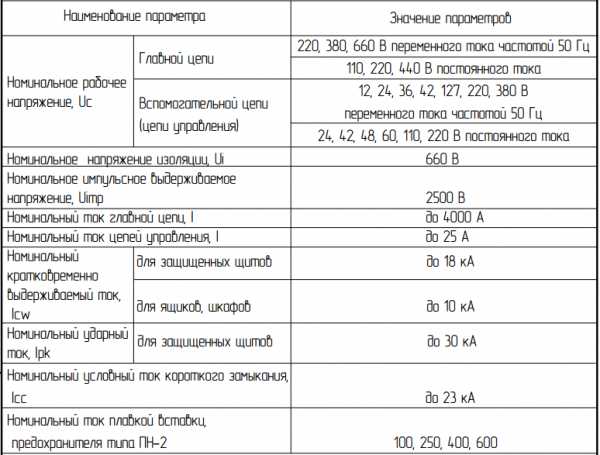

Технические параметры приведены в таблице. Нажмите чтобы развернуть

Наименование параметра Значение параметра
 Номинальное напряжение,В   380/220
 Номинальный ток сборных шин,А  600; 1000; 1600; 2000; 2500; 3150

 Номинальные токи панелей, А

Вводных

Линейных

Секционных



до 3150

до 1600

до 3150

Ток короткого замыкания, выдерживаемый:

сборными шинами в течении 3сек, кА

 50
Номинальное напряжение вспомогательных цепей, В 220
Наличие изоляции токоведущих шин главных цепей С неизолированными шинами
Вид изоляции Воздушная
Вид линейных высоковольтных отходящих присоединений Кабельные, шинных
Условия обслуживания Одностороннее
  1. Для НКУ, изготавливаемых для внутригосударственных поставок, напряжения 1140 В переменного тока частотой 50 Гц и 1200 В постоянного тока, а также иные напряжения, отличающиеся от указанных в таблице, в том числе по ГОСТ 23366, применяются по согласованию между потребителем (организацией-разработчиком) и изготовителем.
  2. Цепи защиты, сигнализации, измерения могут иметь другие напряжения.
  3. По согласованию между потребителем (организацией-разработчиком) и изготовителем НКУ могут изготавливаться на напряжение и частоту, отличные от указанных.
  4. Номинальный ток главной цепи НКУ  должен быть не более 4000 А. По согласованию между потребителем (организацией-разработчиком) и изготовителем номинальный ток главной цепи может быть выше.
  5. В панелях открытых щитов, питаемых от автономных источников, номинальный ток может быть до 630 А. По согласованию между потребителем (организацией-разработчиком) и изготовителем панели могут изготавливаться на токи свыше 630 А.
  6. Допускается превышение номинальных токов щитов открытых и щитов защищенных  при согласовании между потребителем (организацией-разработ­чиком) и изготовителем.
  7. Сечение заземляющей (нулевой защитной) шины должно быть рассчитано на номинальный ток, указываемый потребителем (организацией-разработчиком) в документации при заказе. Если ток шины потребителем не оговаривается, то шины изготавливают из стали сечением не менее 100 мм2, или другого токопроводящего материала соответствующего сечения.
  8. В качестве заземляющей шины могут быть использованы элементы конструкции НКУ соответствующего сечения, расположенные в местах, удобных для обслужива­ния.
  9. Щиты ЩО изготавливаются из оцинкованной стали с использованием современных станков с ЧПО.
  10. Двери, лицевые панели и другие элементы покрываются порошковой полимерной краской, с повышенной стойкостью к внешним воздействиям.

Технические требования

НКУ соответствуют требованиям технических условий ТУ 3434-005-43229919-2014 и комплекту конструкторской документации.

Материалы и комплектующие изделия, применяемые для изготовления НКУ, приняты техническим контролем и соответствуют действующим стандартам и техническим условиям.



promenergozao.ru

Линейные панели Що 70. Схемы принципиальные

тип панели принципиальная электрическая схема элементы на схеме   аналог панели серии
    Обозначение Наименование Габариты
ЩО 70-1-01 схема FU1-FU6; FU7-FU12; PA1, PA2; PA3, PA4; QS1, QS2; QS3, QS4; TA1, TA2; TA3, TA4 Предохранители 100А; Предохранители 250А; Амперметры 100/5А; Амперметры 200/5А; Разъединители 100А; Разъединители 250А; Трансформаторы тока 100/5А; Трансформаторы тока 250/5А 2000x800x600 ЩО 70-3-01; ЩО 91-1
ЩО 70-1-02 схема FU1-FU12; PA1-PA4; QS1-QS4; TA1-TA4 Предохраниели 250А; Амперметры 200/5А; Разъединители 250А; Трансформаторы тока 250/5А 2000x800x600 ЩО 70-3-02; ЩО 91-2
ЩО 70-1-03 схема FU1-FU6; FU7-FU12; PA1, PA2; PA3, PA4; QS1, QS2; QS3, QS4; TA1, TA2; TA3, TA4 Предохранители 250А; Предохранители 400А; Амперметры 200/5А; Амперметры 400/5А; Разъединители 250А; Разъединители 400А; Трансформаторы тока 250/5А; Трансформаторы тока 400/5А 2000x800x600 ЩО 70-3-02; ЩО 91-3
ЩО 70-1-04 схема FU1-FU3; PA; QS; TA Предохранители 600А; Амперметры 600/5А; Разъединители 600А; Трансформаторы тока 600/5А 2000x800x600 ЩО 70-3-04; ЩО 91-4
ЩО 70-1-05 схема QF1-QF6; PA1-PA6; QS1,QS2; TA1-TA6 Автомат. выключатели 100А; Амперметры 100/5А; Разъединители 400А; Трансформаторы тока 100/5А 2000x800x600 ЩО 70-3-05; ЩО 91-5
ЩО 70-1-06 схема QF1-QF6; PA1-PA6; QS1,QS2; TA1-TA6 Автомат. выключатели 100А; Амперметры 100/5А; Разъединители 400А; Трансформаторы тока 100/5А 2000x800x600 ЩО 70-3-05; ЩО 91-5
ЩО 70-1-07 схема QF1-QF4; PA1-PA4; QS1,QS2; TA1-TA4 Автомат. выключатели 200А; Амперметры 200/5А; Разъединители 400А; Трансформаторы тока 200/5А 2000x800x600 ЩО 91-6
ЩО 70-1-08 схема QF1-QF4; PA1-PA4; QS1,QS2; TA1-TA4 Автомат. выключатели 250А; Амперметры 200/5А; Разъединители 600А; Трансформаторы тока 200/5А 2000x800x600 ЩО 70-3-06
ЩО 70-1-09 схема QF1, QF2; PA1, PA2; QS1, QS2; TA1, TA2 Автомат. выключатели 630А; Амперметры 600/5А; Разъединители 630А; Трансформаторы тока 600/5А 2000x800x600 ЩО 70-3-07; ЩО 91-7
ЩО 70-1-10 схема QF1, QF2; PA1, PA2; QS1, QS2; TA1, TA2 Автомат. выключатели 630А; Амперметры 600/5А; Разъединители 630А; Трансформаторы тока 600/5А 2000x800x600 ЩО 70-3-07; ЩО 91-7
ЩО 70-1-11 схема QF1-QF4; PA1-PA3; QS1; TA1-TA3; PI Автомат. выключатели 100А; Амперметры 400/5А; Разъединители 400А; Трансформаторы тока 400/5А; Счетчик трехфазный 5А 2000x800x600 ЩО 70-3-08
ЩО 70-1-12 схема QF1-QF4; PA1-PA3; QS1; TA1-TA3; PI Автомат. выключатели 100А; Амперметры 400/5А; Разъединители 400А; Трансформаторы тока 400/5А; Счетчик трехфазный 5А 2000x800x600 ЩО 70-3-08
ЩО 70-1-13 схема QF1-QF6; PA1-PA6; TA1-TA6 Автомат. выключатели 100А; Амперметры 100/5А; Трансформаторы тока 100/5А 2000x800x600 ЩО 70-3-05
ЩО 70-1-14 схема QF1-QF6; PA1-PA6; TA1-TA6 Автомат. выключатели 100А; Амперметры 100/5А; Трансформаторы тока 100/5А 2000x800x600 ЩО 70-3-05
ЩО 70-1-15 схема QF1-QF4; PA1-PA4; TA1-TA4 Автомат. выключатели 200А; Амперметры 200/5А; Трансформаторы тока 200/5А 2000x800x600 ЩО 70-3-06
ЩО 70-1-16 схема QF1-QF4; PA1-PA4; TA1-TA4 Автомат. выключатели 250А; Амперметры 200/5А; Трансформаторы тока 200/5А 2000x800x600 ЩО 70-3-06
ЩО 70-1-17 схема
ЩО 70-1-18 схема QF1, QF2; PA1, PA2; TA1, TA2 Автомат. выключатели 600А; Амперметры 600/5А; Трансформаторы тока 600/5А 2000x800x600 ЩО 70-3-07
ЩО 70-1-19 схема QF1, QF2; PA1, PA2; TA1, TA2 Автомат. выключатели 600А; Амперметры 600/5А; Трансформаторы тока 600/5А 2000x800x600 ЩО 70-3-07
ЩО 70-1-20 схема QF1-QF4; PA1-PA3; TA1-TA3; PI Автомат. выключатели 100А; Амперметры 400/5А; Трансформаторы тока 400/5А; Счетчик трехфазный 5А 2000x800x600 ЩО 70-3-08
ЩО 70-1-21 схема QF1-QF4; PA1-PA3; TA1-TA3; PI Автомат. выключатели 100А; Амперметры 400/5А; Трансформаторы тока 400/5А; Счетчик трехфазный 5А 2000x800x600 ЩО 70-3-08
ЩО 70-1-22 схема
ЩО 70-1-24 схема QF; PA1; QS; TA1 Автомат. выключатели 400А; Амперметры 400/5А; Разъединители 400А; Трансформаторы тока 400/5А 2000x800x600 –
ЩО 70-1-25 схема QF; PA1; QS; TA1 Автомат. выключатели 1000А; Амперметры 1000/5А; Разъединители 1000А; Трансформаторы тока 1000/5А 2000x800x600 ЩО 70-3-09; ЩО 91-14
ЩО 70-1-26 схема QF1-QF6; PA1-PA6; QS1,QS2; TA1-TA6 Автомат. выключатели 100А; Амперметры 100/5А; Разъединители 400А; Трансформаторы тока 100/5А 2000x800x600 ЩО 70-3-05
ЩО 70-1-27 схема QF1-QF4; PA1-PA3; QS1; TA1-TA3; PI Автомат. выключатели 100А; Амперметры 400/5А; Разъединители 400А; Трансформаторы тока 400/5А; Счетчик трехфазный 5А 2000x800x600 ЩО 70-3-08
ЩО 70-1-28 схема QF1-QF6; PA1-PA6; TA1-TA6 Автомат. выключатели 100А; Амперметры 100/5А; Трансформаторы тока 100/5А 2000x800x600 ЩО 70-3-05
ЩО 70-1-29 схема QF1-QF4; PA1-PA3; TA1-TA3; PI Автомат. выключатели 400А; Амперметры 600/5А; Трансформаторы тока 400/5А; Счетчик трехфазный 5А 2000x800x600 ЩО 70-3-08
ЩО 70-2-01 схема FU1-FU6; FU7-FU12; PA1, PA2; PA3, PA4; QS1, QS2; QS3, QS4; TA1, TA2; TA3, TA4 Предохранители 100А; Предохранители 250А; Амперметры 100/5А; Амперметры 200/5А; Разъединители 100А; Разъединители 250А; Трансформаторы тока 100/5А; Трансформаторы тока 250/5А 2000x800x600 ЩО 70-3-01; ЩО 91-1
ЩО 70-2-02 схема FU1-FU12; PA1-PA4; QS1-QS4; TA1-TA4 Предохраниели 250А; Амперметры 200/5А; Разъединители 250А; Трансформаторы тока 250/5А 2000x800x600 ЩО 70-3-02; ЩО 91-2
ЩО 70-2-03 схема FU1-FU6; FU7-FU12; PA1, PA2; PA3, PA4; QS1, QS2; QS3, QS4; TA1, TA2; TA3, TA4 Предохранители 250А; Предохранители 400А; Амперметры 200/5А; Амперметры 400/5А; Разъединители 250А; Разъединители 400А; Трансформаторы тока 250/5А; Трансформаторы тока 400/5А 2000x800x600 ЩО 70-3-02; ЩО 91-3
ЩО 70-2-04 схема FU1-FU3; PA; QS; TA Предохранители 600А; Амперметры 600/5А; Разъединители 600А; Трансформаторы тока 600/5А 2000x800x600 ЩО 70-3-04; ЩО 91-4
ЩО 70-2-05 схема QF1-QF6; PA1-PA6; QS1,QS2; TA1-TA6 Автомат. выключатели 100А; Амперметры 100/5А; Разъединители 400А; Трансформаторы тока 100/5А 2000x800x600 ЩО 70-3-05; ЩО 91-5
ЩО 70-2-06 схема QF1-QF6; PA1-PA6; QS1,QS2; TA1-TA6 Автомат. выключатели 100А; Амперметры 100/5А; Разъединители 400А; Трансформаторы тока 100/5А 2000x800x600 ЩО 70-3-05; ЩО 91-5
ЩО 70-2-07 схема QF1-QF4; PA1-PA4; QS1,QS2; TA1-TA4 Автомат. выключатели 200А; Амперметры 200/5А; Разъединители 400А; Трансформаторы тока 200/5А 2000x800x600 ЩО 91-6
ЩО 70-2-08 схема QF1-QF4; PA1-PA4; QS1,QS2; TA1-TA4 Автомат. выключатели 250А; Амперметры 200/5А; Разъединители 600А; Трансформаторы тока 200/5А 2000x800x600 ЩО 70-3-06
ЩО 70-2-09 схема QF1, QF2; PA1, PA2; QS1, QS2; TA1, TA2 Автомат. выключатели 630А; Амперметры 600/5А; Разъединители 630А; Трансформаторы тока 600/5А 2000x800x600 ЩО 70-3-07; ЩО 91-7
ЩО 70-2-10 схема QF1, QF2; PA1, PA2; QS1, QS2; TA1, TA2 Автомат. выключатели 630А; Амперметры 600/5А; Разъединители 630А; Трансформаторы тока 600/5А 2000x800x600 ЩО 70-3-07; ЩО 91-7
ЩО 70-2-11 схема QF1-QF4; PA1-PA3; QS1; TA1-TA3; PI Автомат. выключатели 100А; Амперметры 400/5А; Разъединители 400А; Трансформаторы тока 400/5А; Счетчик трехфазный 5А 2000x800x600 ЩО 70-3-08
ЩО 70-2-12 схема QF1-QF4; PA1-PA3; QS1; TA1-TA3; PI Автомат. выключатели 100А; Амперметры 400/5А; Разъединители 400А; Трансформаторы тока 400/5А; Счетчик трехфазный 5А 2000x800x600 ЩО 70-3-08
ЩО 70-2-13 схема QF1-QF6; PA1-PA6; TA1-TA6 Автомат. выключатели 100А; Амперметры 100/5А; Трансформаторы тока 100/5А 2000x800x600 ЩО 70-3-05
ЩО 70-2-14 схема QF1-QF6; PA1-PA6; TA1-TA6 Автомат. выключатели 100А; Амперметры 100/5А; Трансформаторы тока 100/5А 2000x800x600 ЩО 70-3-05
ЩО 70-2-15 схема QF1-QF4; PA1-PA4; TA1-TA4 Автомат. выключатели 200А; Амперметры 200/5А; Трансформаторы тока 200/5А 2000x800x600 ЩО 70-3-06
ЩО 70-2-16 схема QF1-QF4; PA1-PA4; TA1-TA4 Автомат. выключатели 250А; Амперметры 200/5А; Трансформаторы тока 200/5А 2000x800x600 ЩО 70-3-06
ЩО 70-2-17 схема
ЩО 70-2-18 схема QF1, QF2; PA1, PA2; TA1, TA2 Автомат. выключатели 600А; Амперметры 600/5А; Трансформаторы тока 600/5А 2000x800x600 ЩО 70-3-07
ЩО 70-2-19 схема QF1, QF2; PA1, PA2; TA1, TA2 Автомат. выключатели 600А; Амперметры 600/5А; Трансформаторы тока 600/5А 2000x800x600 ЩО 70-3-07
ЩО 70-2-20 схема QF1-QF4; PA1-PA3; TA1-TA3; PI Автомат. выключатели 100А; Амперметры 400/5А; Трансформаторы тока 400/5А; Счетчик трехфазный 5А 2000x800x600 ЩО 70-3-08
ЩО 70-2-21 схема QF1-QF4; PA1-PA3; TA1-TA3; PI Автомат. выключатели 100А; Амперметры 400/5А; Трансформаторы тока 400/5А; Счетчик трехфазный 5А 2000x800x600 ЩО 70-3-08
ЩО 70-2-22 схема
ЩО 70-2-24 схема
ЩО 70-2-25 схема QF; PA1; QS; TA1 Автомат. выключатели 1000А; Амперметры 1000/5А; Разъединители 1000А; Трансформаторы тока 1000/5А 2000x800x600 ЩО 70-3-09; ЩО 91-14
ЩО 70-2-26 схема QF1-QF6; PA1-PA6; QS1,QS2; TA1-TA6 Автомат. выключатели 100А; Амперметры 100/5А; Разъединители 400А; Трансформаторы тока 100/5А 2000x800x600 ЩО 70-3-05
ЩО 70-2-27 схема QF1-QF4; PA1-PA3; QS1; TA1-TA3; PI Автомат. выключатели 100А; Амперметры 400/5А; Разъединители 400А; Трансформаторы тока 400/5А; Счетчик трехфазный 5А 2000x800x600 ЩО 70-3-08
ЩО 70-2-28 схема QF1-QF6; PA1-PA6; TA1-TA6 Автомат. выключатели 100А; Амперметры 100/5А; Трансформаторы тока 100/5А 2000x800x600 ЩО 70-3-05
ЩО 70-2-29 схема
ЩО 70-3-01 схема
ЩО 70-3-02 схема
ЩО 70-3-03 схема
ЩО 70-3-04 схема
ЩО 70-3-05 схема
ЩО 70-3-06 схема
ЩО 70-3-07 схема
ЩО 70-3-08 схема
ЩО 70-3-09 схема

www.electroproekt.ru

ЩО-70. Панели распределительных щитов серии ЩО 70 по схемам

Для комплектования щитов ЩО-70 распределительных устройств (НКУ — низковольтных комплектных устройств) трехфазного переменного тока (380/220, 50 Гц) для сетей с изолированной или глухозаземленной нейтралью, предназначены панели серии ЩО-70 У3 распределительные. Такой вид электрооборудования устанавливается в специальных помещениях и служит для приёмки, распределения электрической энергии, а также защищает от коротких замыканий и перегрузок.

Комплектация

Щиты ЩО-70 комплектуются из следующих панелей:

  • вводно-линейных (панели одностороннего обслуживания),
  • вводных,
  • линейных,
  • панелей, оснащённых аппаратурой АВР,
  • панелей диспетчерского управления освещением улиц.

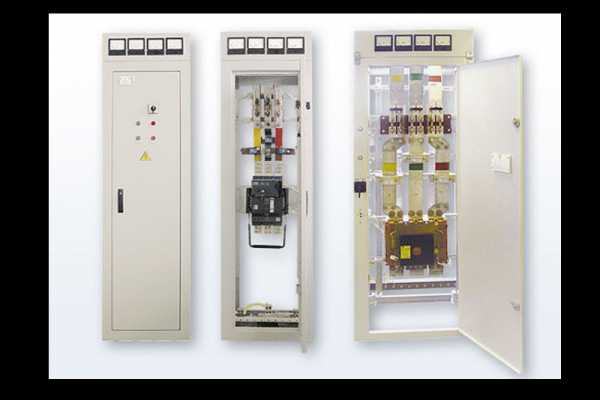

Внешняя и внутренняя стороны

Що-70 внешне – это металлический сварной каркас дверями на замках. Внутри находится рама, установленная на кронштейнах с установленной аппаратурой с устройствами управления на передней стойке каркаса. Выключатели – автоматы линейных панелей управляются с помощью окон и дверей.

Панели с фасада обладают высокой степенью защиты – IP20 и IP00 (ГОСТ 14254-96), в сбоку распределительные щиты скрыты торцевыми панелями. Вводы могут быть кабельными или шинными, причём сборные шины в верхней части панели крепятся с помощью кронштейна с установленными изоляторами. Приборная панель устанавливается с фасадной стороны, в верхней её части и ограждает сборные шины. Кабели и провода крепятся к перфорированному уголку, укреплённому на нижнем поясе каркаса сваркой.

Комплектование и габариты аппаратуры, как и конструктивные особенности панелей предполагают сборку различных видов распределительных устройств. Например, можно производить устройства  для трансформаторных подстанций или щитов, стоящих отдельно. Установка панелей ЩО-70 производится на закладные конструкции с помощью специальных креплений: сварки или болтовым соединением.

Панели для ввода

Такие панели служат для подачи напряжения с трансформатора (трансформаторной подстанции) на распределительное устройство. На вводных панелях устанавливается защитная и коммутационная аппаратура, в которой задействованы три трансформатора, три амперметра, три вольтметра. В некоторых комплектах установлен трансформатор тока на нулевом выводе с силового трансформатора. Такой вариант оборудования защищает аппаратуру от замыканий на землю. Все вводы обеспечены рубильниками или выключателями-автоматами ВА53 (ВА55)

Выключатели-разъединители устанавливаются между сборными шинами и выключателем-автоматом. Трансформаторы во вводных панелях располагаются между разъединителем и выключателем для более удобного технического обслуживания шкафа. Разъединителей между вводом и автоматом-выключателем нет. Это значит, что при ремонтных работах на выключателе, трансформатор может быть отключён со стороны поступления высокого напряжения. Бывают панели, оснащённые рубильниками на 600 А и предохранителями, а также панели на 1000 А без предохранителей. Вводы могут быть шинные или кабельные. Они комплектуются щитком учёта, имеющим счётчики реактивной и активной энергии, что должно быть указано в опросном листе заказчика.

Панели линейного типа

Линейные панели Що-70 обеспечивают защиту и коммутацию от одной до шести отходящих линий. Защитная коммутационная аппаратура устанавливается на панелях отходящих линий. Амперметр и трансформатор ставятся в одну из фаз отходящих линий. Панели оснащены рубильниками с предохранителями или выключателями-автоматами.

Там, где используются рубильники, требуются предохранители на 100, 250, 400, 630 А. В панелях с автоматами используются стационарные выключатели (с электромагнитным приводом — ВА55, ВА53 на номинальное напряжение – 1000 А, с ручным приводом на номинал тока 100, 250, 630, 1000 А). Производятся панели с разъединителем между выключателем и сборными шинами для ремонтов. Есть вариант ЩО-70 без разъединителя.

Секционный вид панелей и панели АВР

Такой вид панелей используют в двухтрансформаторных подстанциях, точнее, в их распределительных устройствах. В качестве коммутирующего устройства применяется выключатель-автомат, рубильник, система АВР, которая переключает вторую секцию на второй трансформатор, если на первом производятся ремонтные работы или он вышел из строя по какой-либо причине. Секционные панели производятся на рубильниках (600 и 1000 А) и на автоматах.

Рубильниками управляет центральный рычажный привод, расположенный с фасада панели. Автоматические выключатели применяются на 400, 630, 1000,1600, 2000 А. Вместе с автоматами применяются разъединители со стороны первой и второй шинных секций.

Панель АВР (автоматического ввода резерва) применяется также для двухтрансформаторных подстанций с необходимостью включения резерва автоматически. Такие панели комплектуются схемами управления, которые выполнены в варианте с реле или микропроцессорами (блоками).

Вводно-секционные панели

Такой вид панелей ЩО-70 комбинируется из секционной и вводной панели. Ввод при этом может быть кабельным или шинным, а на нём устанавливаются рубильники и предохранители на номинал тока 630 А. Рубильник на 630 А с центральным приводом используется в качестве секционного выключателя. Панель оснащена измерительными приборами и трансформаторами тока.

Вводно-линейные панели

На вводно-линейных панелях устанавливается оборудование для ввода, распределения электрической энергии, защиты, а также измерительные приборы. Рубильники с предохранителями применяются на 600 А. К рубильникам на 1000 А предохранители не предусмотрены. Рубильники на отходящих линиях оснащены предохранителями на 100, 250, 400 А. На вводах также применяются рубильники на 630 А с предохранителями. Секционным выключателем служит рубильник с центральным приводом на 630 А. Панель имеет измерительные приборы и трансформаторы тока.

Диспетчер уличного освещения

Панель диспетчерского управления освещением улиц комплектуется аппаратурой учёта, распределения, управления, защиты линий освещения улиц от коротких замыканий и перегрузок.

standart-energo.com

Панель ЩО-70-1-53 вводная

Панель ЩО-70-1-53 вводная предназначена для приема и распределения электрической энергии в сетях напряжением до 1000 В частотой 50 Гц с глухозаземленной нейтралью, дистанционного, автоматизированного и ручного управления, контроля, сигнализации и защиты оборудования от токов короткого замыкания и перегрузок, защиты людей от поражения электрическим током.

Вид климатического исполнения – У1, У3, УХЛ4

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Панель ЩО-70-1-53 должны быть работоспособны при отклонении от вертикального положения не более 5° в любую сторону.

Устройство ЩО-70

Панель ЩО-70-1-53 представляет собой комбинацию низковольтных коммутационных аппаратов с устройствами управления, измерения, сигнализации, зашиты, регулирования и т. п., полностью смонтированных изготовителем НКУ на единой конструктивной основе со всеми внутренними электрическими и механическими соединениями с соответствующими конструктивными элементами.

Панель ЩО-70-1-53 изготовлена из материалов, способных выдерживать механические, электрические и тепловые нагрузки, а также воздействие влажности, которые обычно имеют место при нормальных условиях эксплуатации.

По конструктивному исполнению НКУ подразделяются:

открытое исполнение (блоки, панели, щиты), на несущей конструкции которого установлена электрическая аппаратура, при этом части электрической аппаратуры, находящиеся под напряжением, остаются доступными прикосновению.
     – блок – НКУ открытое, устанавливаемое стационарно, в котором аппараты и приборы смонтированы на рейках или на панели с передним монтажом проводов;
     – панель представляют собой сварную металлоконструкцию из гнутых стальных профилей. Как правило, внутри панелей размещена аппаратура главных цепей, на фасаде расположены приводы рубильников и аппаратура вспомогательных цепей. Панели изготавливаются как с кабельным, так и с шинным вводом;
     – щит – НКУ открытое, в котором электрооборудование установлено, как правило, на объемном каркасе.
защищенное исполнение (шкафы, ящики), закрытое со всех сторон, за возможным исключением монтажной поверхности, в котором после его установки обеспечивается степень защиты не менее IP2X.
     – шкафы представляют собой металлический корпус бескаркасной или каркасной конструкции с дверью, в котором устанавливаются приборы и аппараты. Исполнение навесное, напольное или утопленное. Ввод питающих и вывод отходящих проводников сверху и снизу.
     – ящики представляют собой металлические корпуса навесного исполнения, с дверью, запирающейся на замок. Аппаратура устанавливается на рейках, задней стенке и двери с внутренней стороны. Ввод линии электропитания и отходящих линий допускается сверху и снизу.

Установка приборов, аппаратов и зажимов контактных в НКУ, а также соединение между ними производится, как правило, с лицевой стороны.

СХЕМЫ ЛИНЕЙНЫЕ ПАНЕЛИ ЩО 70

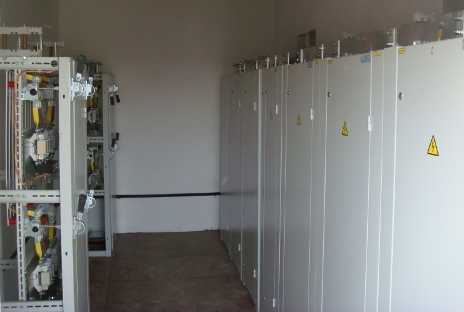

Размещение и монтаж

НКУ должны поступать на место установки, как правило, в заводской упаковке.

Монтаж производите в следующем порядке:

Осторожно распакуйте НКУ без повреждения аппаратуры и окрашенных поверхностей.
Проверьте номинальные данные по паспортной табличке (тип, ток, напряжение и т.д.) и убедитесь, что они соответствуют данным, указанным в проектной документации.
Блоки необходимо монтировать на отдельных конструкциях или стандартных рамах. На одной стандартной раме можно монтировать несколько блоков в зависимости от размеров по высоте блоков и рамы.
Сборку и крепление НКУ между собой и к полу (к стене, в проем стены) производите в следующем порядке:

     – расположите панели, щиты, шкафы на строительном основании;
     – выровняйте в горизонтальной и вертикальной поверхностях так, чтобы отверстия в боковинах каркасов или шкафов совпадали;
     – закрепите НКУ на строительном основании;
     – панели или секции соедините между собой болтами. При наличии сборных шин соедините их;
     – для секций, щитов поставляемых в разобранном виде (по условиям транспортирования), необходимо произвести сборку аппаратуры;
     – снимите транспортное устройство.

Заземлите металлоконструкции (каркасов, шкафов и т.д.) используя для этой цели устройства заземления.
Установите измерительные приборы и другие аппараты, которые транспортируются отдельно.
Удалите предохранительную смазку с контактов и неокрашенных торцов магнитных систем контакторов.
Произведите монтаж электрических соединений, выполните окончательную калибровку электроаппаратуры, проверку и наладку схемы, а также все прочие монтажно-наладочные операции, предшествующие пуску электроустановок в эксплуатацию, в соответствии с имеющейся технической документацией.
Перед подачей напряжения вручную проверьте плавность хода подвижных частей аппаратов.
Главную цепь включаете только после тщательной проверки правильности работы схемы.

Техническое обслуживание

НКУ систематически подвергайте осмотру. Во время осмотра:

убедитесь в исправности всех элементов;
проверьте состояние контактов, а также всех зажимов и соединений;
подтяните гайки и винты на зажимах контактных соединений, а также винты крепления аппаратов;
очистите контактные поверхности от пыли, грязи и нагара в соответствии с указаниями и инструкций по эксплуатации данного аппарата;
замените сильно изношенные детали новыми;
проверьте состояние смазки;
очистите от пыли сжатым воздухом все элементы НКУ.

Проверка, ремонт и наладка аппаратов НКУ производится по соответствующим инструкциям.

neva-alliance.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
