Паяльная станция своими руками. Проще некуда

Приветствую, Самоделкины!
В этой статье мы соберем очень простую и довольно надежную паяльную станцию.

На Ютубе уже полно роликов про паяльные станции, есть довольно интересные экземпляры, но все они сложны в изготовлении и настройке. В представленной здесь станции, все настолько просто, что справится любой, даже неопытный человек. Идею автор нашел на одном из форумов сайта «Паяльник» (forum.cxem.net), но немного ее упростил. Данная станция может работать с любым 24-х вольтовым паяльником, у которого есть встроенная термопара.

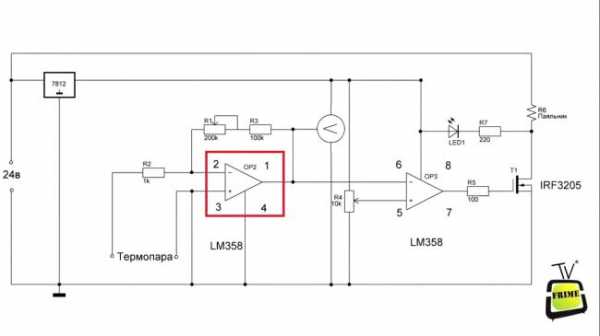

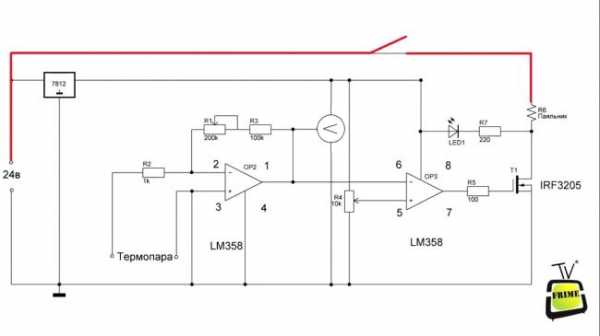

Теперь давайте рассмотрим схему устройства.
Условно автор разделил ее на 2 части. Первая, это блок питания на микросхеме IR2153.

Про нее было уже много всего сказано и на ней не будем останавливаться, примеры сможете найти в описании под видеороликом автора (ссылка в конце статьи). Если же неохота возиться с блоком питания, ее можно вообще пропустить и купить готовый экземпляр на 24 вольта и ток 3-4 ампера.


Вторая часть - это собственно мозги станции. Как уже говорилось выше, схема очень простая, выполнена на одной микросхеме, на сдвоенном операционном усилителе lm358.

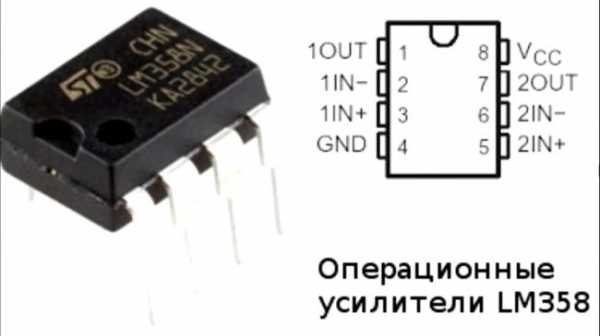

Один операционник работает как усилитель термопары, а второй как компаратор.


Пару слов про работу схемы. В начальный момент времени паяльник холодный, следовательно, напряжение на термопаре минимальное, а это означает, что на инвертирующем входе компаратора напряжение отсутствует.

На выходе компаратора плюс питания. Транзистор открывается, идет нагрев спирали.


Это в свою очередь увеличивает напряжение термопары. И как только на инвертирующем входе напряжение сравняется с не инвертирующем, на выходе компаратора установится 0.

Следовательно, транзистор отключается и нагрев прекращается. Как только температура снижается на долю градуса, цикл повторяется. Также схема снабжена индикатором температуры.

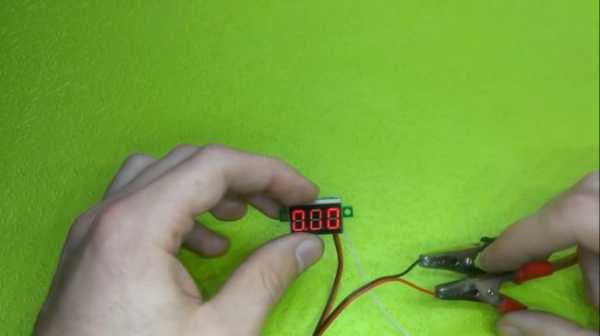

Это обыкновенный цифровой китайский вольтметр, который измеряет усиленное напряжение термопары. Для его калибровки установлен подстроечный резистор.

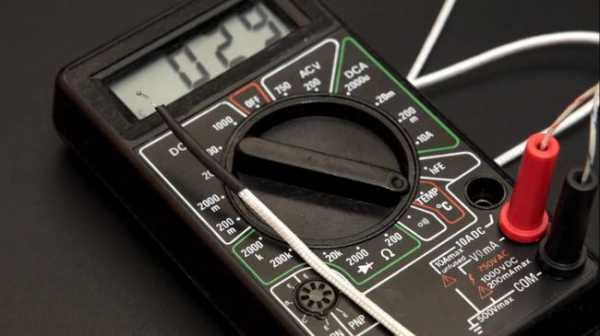

Калибровку можно производить с помощью термопары мультиметра, или же по комнатной температуре.

Это автор продемонстрирует в ходе сборки.
Разобрались со схемами, теперь необходимо изготовить печатные платы. Для этого воспользуемся программой Sprint Layout, и начертим печатные платы.


В вашем же случае достаточно просто скачать архив (автор оставил все ссылки под видеороликом).
Теперь займёмся изготовлением опытного образца. Распечатываем чертёж дорожек.

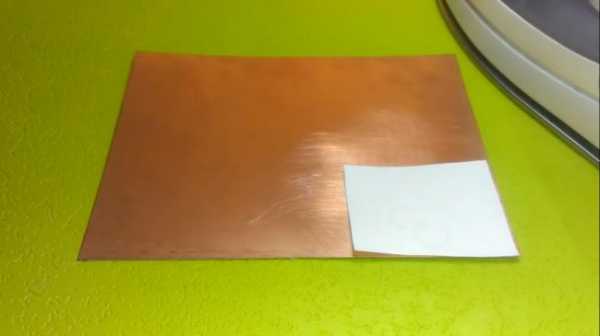

Далее подготавливаем поверхность текстолита. Сначала с помощью наждачной бумаги зачищаем медь, а потом спиртом обезжириваем поверхность, для лучшего переноса рисунка.


Когда текстолит готов, размещаем на нем рисунок платы. Выставляем максимальную температуру на утюге и проходимся им по всей поверхности бумаги.


Все, можно приступать к травлению. Для этого готовим раствор в пропорциях 100 мл перекиси водорода, 30 г лимонной кислоты и 5 г поваренной соли.


Помещаем вовнутрь плату. А для ускорения травления автор воспользовался своим специальным устройством, которое он собрал своими руками ранее.

Теперь получившуюся плату необходимо очистить от тонера и просверлить отверстия под компоненты.

На этом все, изготовление платы закончено, можно приступать к запайке запчастей.

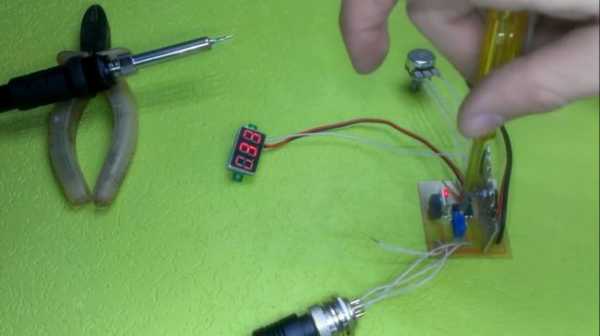

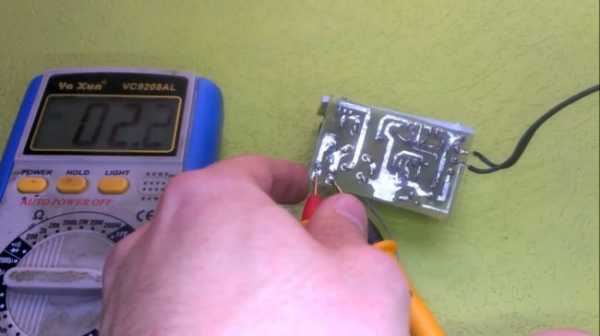

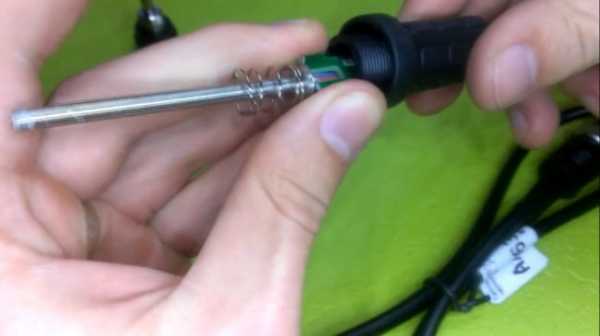

Запаяли плату регулятора, отмыли от остатков флюса, теперь можно подключать к ней паяльник. Но как это сделать, если мы не знаем где какой у него выход? Чтобы решить этот вопрос, необходимо разобрать паяльник.

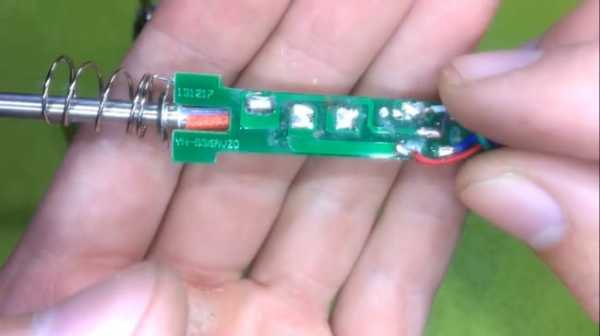

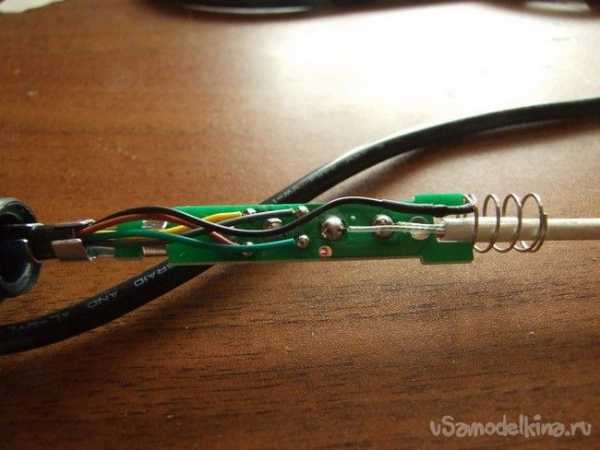

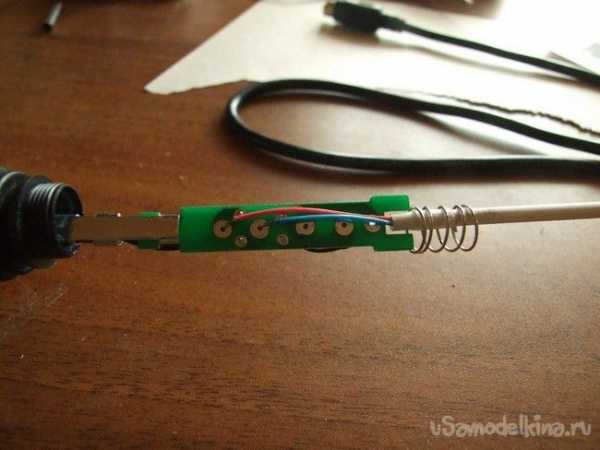

Далее начинаем искать какой провод куда идет, параллельно записывая на бумагу, во избежание ошибок.

Также можно заметить, что сборка паяльника явно производилась на тяп-ляп. Флюс не отмыт и это нужно исправить. Исправляется это довольно легко, ничего нового, с помощью спирта и зубной щетки.

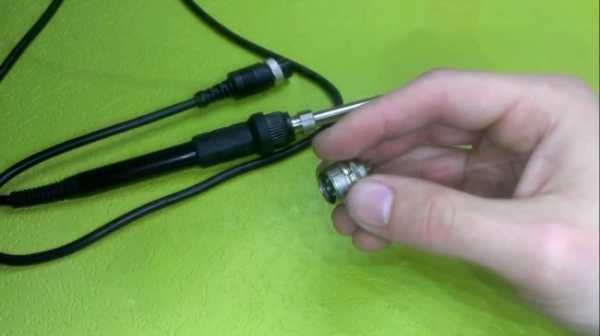

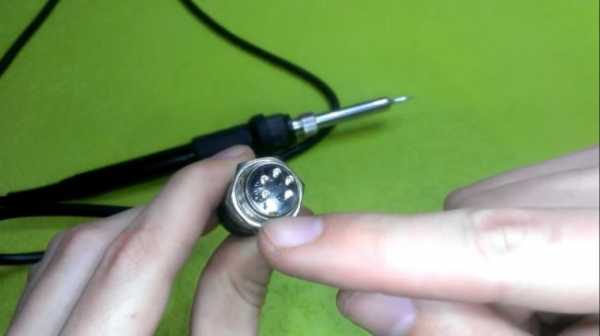

Когда узнали распиновку, берем вот такой штекер:


Далее проводами подпаиваем его к плате, а также припаиваем и другие элементы: вольтметр, регулятор, все как на схеме.

По поводу пайки вольтметра. У него имеются 3 вывода: первый и второй - это питание, а третий – измерительный.



Зачастую измерительный провод и провода питания спаяны в один. Нам необходимо его отсоединить для измерения низкого напряжения с термопары.

Также у вольтметра можно закрасить точку, чтобы она нас не сбивала. Для этого воспользуемся маркером черного цвета.


После этого можно производить включение. Питание автор берет от лабораторного блока.


Если вольтметр показывает 0 и схема не работает, возможно вы неправильно подключили термопару. Собранная без косяков схема начинает работать сразу. Проверяем нагрев.

Все отлично, теперь можно калибровать датчик температуры. Для калибровки датчика температуры необходимо отключить нагреватель и подождать пока паяльник остынет до комнатной температуры.

Далее вращая отверткой потенциометр, выставляем заранее известную комнатную температуру. Потом на время подключаем нагреватель и даем ему остыть. Калибровку для точности лучше провести пару раз.


Теперь поговорим о блоке питания. Готовая плата выглядит так:

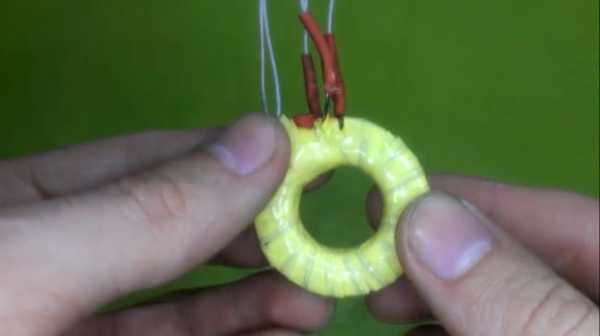

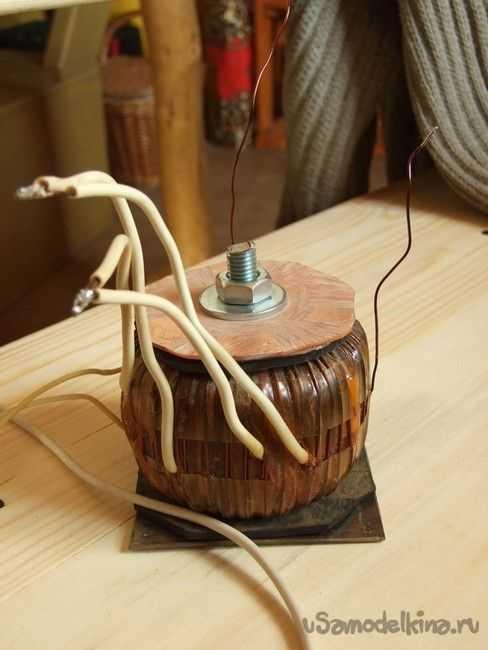

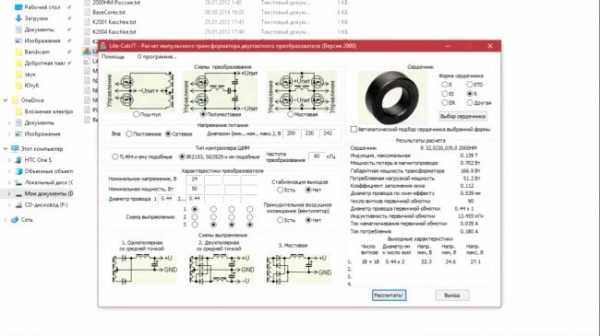

Также к ней необходимо намотать импульсный трансформатор.

Как его мотать, можно посмотреть в одном из предыдущих роликов автора. Ниже вы сможете ознакомиться со скриншотом расчета обмоток, может кому пригодится.

На выходе блока получаем 22-24 вольта. То же самое мы брали с лабораторного блока.

Корпус для паяльной станции.

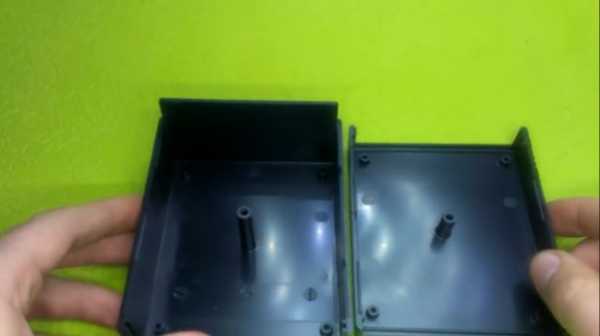

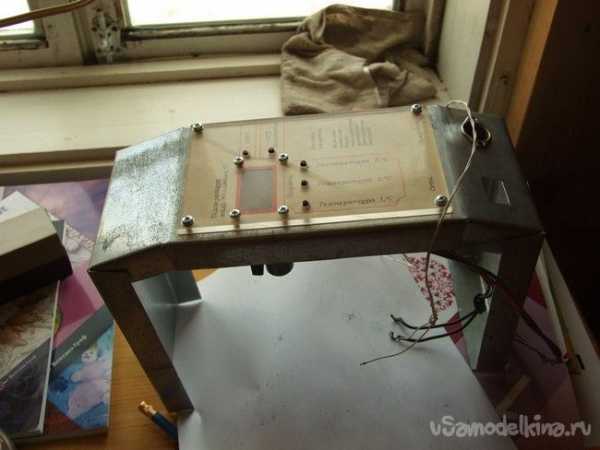

Когда платки готовы, можно приступать к созданию корпуса. В основании будет вот такая аккуратная коробка.

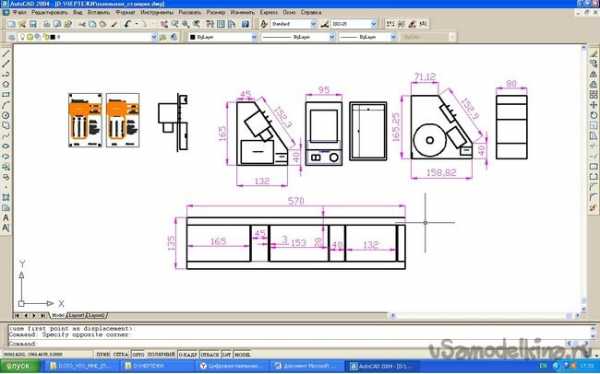

В первую очередь к ней необходимо нарисовать лицевую панель для придания так сказать товарного вида. В программе FrontDesigner сделать это можно легко и просто.


Далее необходимо распечатать трафарет и с помощью двухстороннего скотча закрепляем его на торце и идем делать отверстия под запчасти.

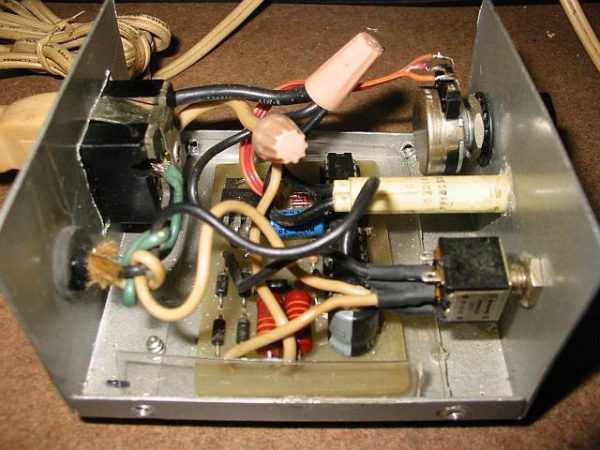

Корпус готов, теперь осталось разместить все компоненты внутри корпуса. Автор посадил их на термоклей, так как у данных электронных компонентов практически отсутствует какой-либо нагрев, поэтому они никуда не денутся, и прекрасно будут держаться на термоклее.

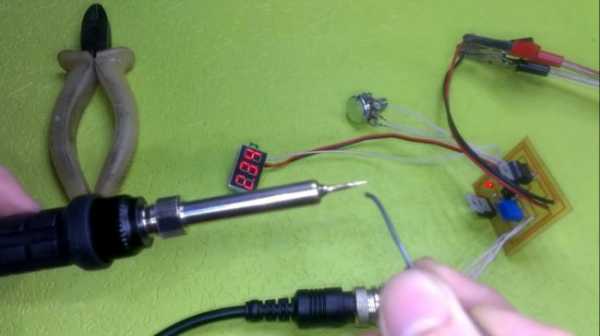

На этом изготовление закончено. Можно приступать к тестам.

Как видим, паяльник отлично справляется с лужением больших проводов и пайки габаритных массивов. И вообще, станция проявляет себя отлично.

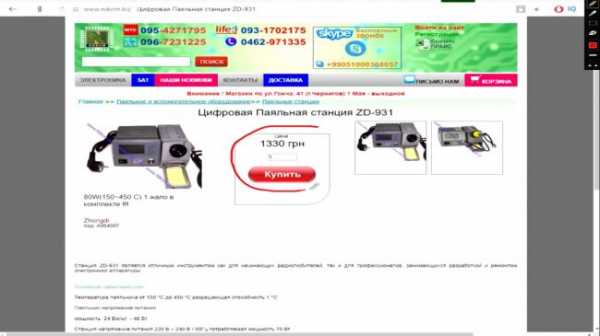

Почему просто не купить станцию? Ну, во-первых, собрать самому дешевле. Автору, изготовление данной паяльной станции обошлось в 300 гривен. Во-вторых, в случае поломки можно без труда починить такую самодельную паяльную станцию.


После эксплуатации данной станции, автор практически не заметил разницы между HAKKO T12. Единственное чего не хватает, так это энкодера. Но это уже планы на будущее.

Благодарю за внимание. До новых встреч!

Видео:


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать самодельную паяльную станцию своими руками

Современные микросхемы отличаются миниатюрными размерами. Чтобы проводить в них ремонтные и монтажные работы, мастерам требуется особый инструмент с возможностью регулирования режимов пайки. Для этого применяется паяльная станция. Стоит она недешево, поэтому перед умельцами встает вопрос, как сделать паяльную станцию своими руками. Для опытного мастера это не составит большого труда. Основная трудность – в правильной настройке сделанного устройства.

Паяльная станция своими руками

Способы конструирования паяльной станции

Каждый радиолюбитель может придумать оригинальную конструкцию станции, чему подтверждениям являются многочисленные варианты, выложенные в сети. Но все устройства можно объединить в две группы:

  1. Использующие принцип раскаленного воздуха для теплопередачи – наиболее простая конструкция;
  2. Применяющие тепловое излучение от инфракрасного источника. В качестве излучателей используются галогеновые лампы большой мощности, к которым добавляются отражающие элементы.

Конструктивные узлы паяльной станции

Самодельная паяльная станция с использованием фена состоит из следующих конструктивных элементов:

  • микросхема, управляющая нагревом;
  • паяльник;
  • электрический фен;
  • блок питания;
  • внешний кожух.

Главный элемент паяльной станции – фен, состоящий из нагревательной спирали и кулера. При его конструировании учитываются следующие особенности:

  1. Спираль из нихрома наматывается на керамический стержень и изолируется стеклотканью во избежание окисления;
  2. Для создания воздушного потока на выходе делается узкое сопло, диаметром около 0,5 см. Можно поставить втулку из огнестойкого материала;

Самодельный фен для паяльной станции

  1. Мощность нагрева обеспечивается не менее 0,4 кВт;
  2. В качестве вентилятора подойдет компьютерный кулер;
  3. В схему сборки необходимо включить термопару для управления температурным режимом.

Важно! Управление вентилятором должно осуществляться автоматически, его перезапуски вручную сделают процесс пайки невозможным.

Основные рекомендации

  1. Когда собирается паяльная станция своими руками, особое внимание уделяется схеме управления. Простейшее решение – купить микросхему в магазине, например, ATMEGA 328р. При самостоятельной сборке схемы используется плата из стеклотекстолита. Паять следует с максимальной осторожностью, стараясь не допускать излишнего нагрева;

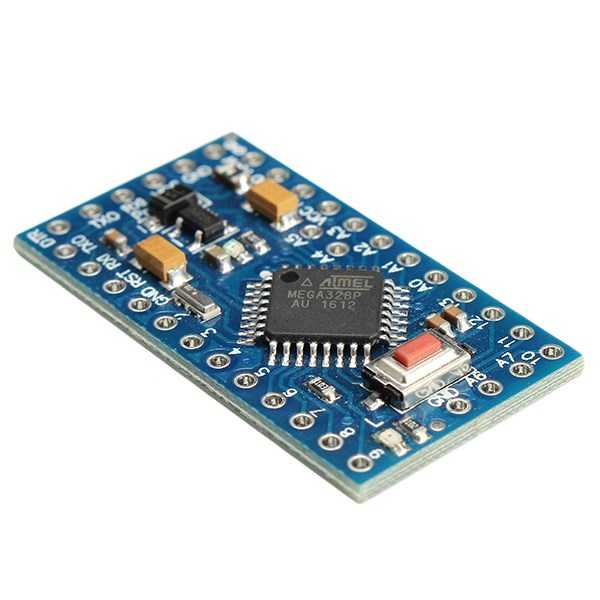

Микросхема ATMEGA 328р

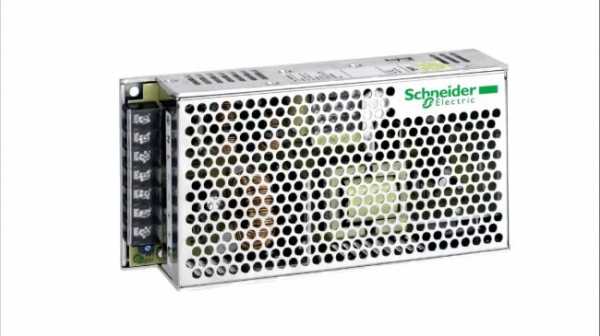

  1. Источником питания может служить импульсный БП на 24 В, обеспеченный защитой от перегрузки. Элементами схемы являются мощные MOS транзисторы, которые защищаются таким образом от избыточного нагрева;

Важно! Оптоэлектронная пара вместе с симистором выносится на обособленную плату, там же размещается охлаждающий радиатор. Применяемые светодиоды не должны быть рассчитаны на ток, больший 20 мА.

  1. Выбор паяльника осуществляется, исходя из мощности 50 Вт и наличия термопары.

Сборка паяльной станции

Подбирается подходящий металлический кожух для монтажа внутри него элементов управления станцией. Радиатор с выключателем будут размещены на задней панели кожуха, температурный индикатор – спереди.

Нагрев фена, паяльника, мощность наддува подстраиваются при помощи управляемых резисторов (10 кОм).

Сборка паяльной станции

Заключительный этап – регулировка собранного устройства. Берется термопара с температурным датчиком, и совершается замер реального нагрева жала включенного паяльника. Это же значение температуры надо установить на индикаторе паяльной станции, используя резистор. Идентичная процедура проводится с феном.

Паяльная станция с инфракрасным подогревом

Инфракрасная паяльная станция бывает необходима при ремонте микросхем BGA или компьютерных процессоров. Устройство состоит из верхней и нижней нагревательных секций и управляющего блока. Плата для пайки помещается между нагревательными секциями, где основную функцию разогрева выполняет верхняя, а нижняя – служит дополнительным тепловым экраном.

Паяльная станция с инфракрасным подогревом

Нагревателями являются галогеновые лампы, для которых монтируются подключающие разъемы в выбранном металлическом корпусе. Идентичная конструкция собирается для обеих секций, различие только в размерах. Для крепления верхней секции используется штативный или другой механизм с возможностью перемещения. Нагрев контролируется термопарами.

Управление нагревателями происходит при помощи микросхемы Arduino MAX6635, подключаемой к ПК. Основная сложность – найти подходящее ПО.

Это только две идеи для самостоятельной сборки паяльной станции, которые возможно дорабатывать или предлагать новые. Творческий подход и умелые руки избавят радиолюбителей от дополнительных финансовых трат и обеспечат их удобными инструментами для работы.

Видео

Оцените статью:

elquanta.ru

Паяльная станция своими руками: схема, видео, фото

Не только начинающие радио мастера, но и матерые паяльщики сталкиваются с определенными трудностями при пайке радиоэлектронных элементов. При покупке недорогих паяльников в магазине можно столкнутся с таким явлением, как перегрев прибора, что ведет к образованию нагара на жале и в следствии к плохому термическому контакту с оловом на плате и ножкой элемента. Или же к перегреву платы и отслоению дорожек. В этой статье рассмотрим как сделать паяльную станцию своими руками, предоставив все необходимые схемы сборки, фото и видео примеры.

Шаг 1 — Делаем контактный паяльник

Этот вариант можно назвать самым простым и довольно бюджетным. Данная конструкция регулирует напряжение на паяльнике, соответственно изменяя температуру жала. Методом проб и ошибок нужно выяснить положение регулятора и производительность нагревателя. Можно настроить процесс пайки под себя и под конкретный момент производства. В качестве регулятора напряжения советуем использовать диммер для люстры (светорегулятор). Единственный недостаток данной идеи сборки самодельной паяльной станции, это малый диапазон для установки температур на выходе. То есть, для пайки нам интересно сделать диапазон напряжения от 200 до 220 вольт, а не от 0 и до максимума. Скорее всего придется слегка переделывать схему, добавлять резистор «тонкой настройки» к дополнению к основному.

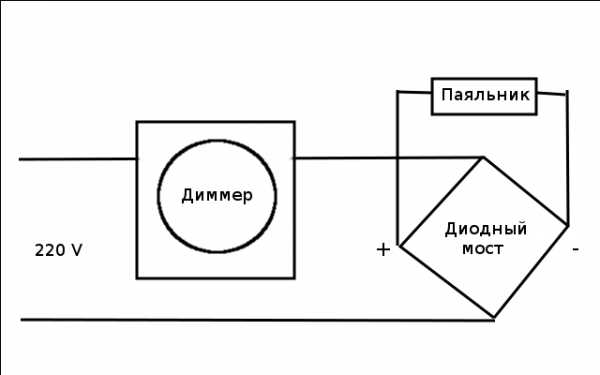

Схема сборки паяльной станции в домашних условиях:

В этой схеме использован выпрямительный мост, что позволит поднять со стандартных 220 вольт на входе до 310 Вольт на выходе, нашей самодельной паяльной станции. Это будет актуально сделать для тех домашних мастеров, у которых электрическое напряжение в доме низкое, из-за чего паяльник не нагревается до рабочей температуры. При отсутствии в наличии диммера, можно собрать его самостоятельно, как это сделать, и что для этого надо мы рассматривали в нашей статье про самодельный светорегулятор.

Шаг 2 — Собираем воздушный паяльник

Иногда при пайке, возникает необходимость замены SMD элементов и паяльник с жалом слишком велик для этого. Специально для этих целей применяется воздушный тип устройства. Принцип его работы аналогичен домашнему фену — поток воздуха принудительно продувается через разогретый элемент и переносится к месту пайки, разогревая припой бесконтактно и равномерно.

Для изготовления воздушного паяльника (на фото ниже) можно воспользоваться данной рекомендацией. Его можно сделать из рабочего старого прибора, вставить вместо жала трубку от антенны, по размеру старого жала. Подготовив паяльник так, что бы он был герметичен.

Принудительная подача воздуха происходит с помощью аквариумного компрессора, через трубочки для капельниц.

Видео инструкция сборки термофена для паяльной станции:

Для регулировки температуры потока воздуха можно воспользоваться регулятором напряжения. Идеальный вариант — если отсутствует лишний, рабочий паяльник, можно взять нерабочий и перемотать под низкое напряжение 8-12 вольт. Этот способ предпочтителен, из соображений электробезопасности. Нихром для нагревателя в этом случае может быть кусок провода, спирали от электроплитки 0,8 мм, намотанный аккуратно, без нахлестов. Приблизительно 30 витков на месте старой. Важный момент — это требование к трансформатору, он должен быть мощным, не менее 150 ватт.

Более затратный метод регулирования температуры на горячем конце паяльника — это поддержание выставленных градусов на жале. Для этого дополнительно устанавливается термопара, в одной из наших статей мы рассказывали, как сделать терморегулятор своими руками.

Совместив наши самоделки можно сделать универсальную паяльную станцию своими руками. Самоделка в этом случае будет с регулятором напряжения, которым вы сможете регулировать вход на трансформаторе, тем самым изменяя мощность нагревателя.

В том случае, если необходимо выпаять большую микросхему и для этого необходимо ее хорошо и равномерно прогреть, воспользуйтесь самодельным термофеном с регулятором температуры. Другой вариант — сделать инфракрасную паяльную станцию из керамического патрона для лампы и спирали нихрома, подключенного к понижающему трансформатору. Для контроля температуры на поверхности деталей используется все тот же терморегулятор.

Как работать с инфракрасной паяльной станцией можно посмотреть на видео ниже, там же почерпнуть нюансы работы:

Обзор самоделок на Arduino

Ну и напоследок рекомендуем вам ознакомиться с более сложными схемами сборки самодельной паяльной станции на базе платформы Ардуино:

Надеемся, рассмотренные способы дали вам пищу к размышлению и подвигли к созданию самодельной паяльной станции по одному из рекомендованных способов или разработать и воплотить свою идею.

Рекомендуем также прочитать:

samelectrik.ru

Самодельная паяльная станция с феном

Каждый, кто пробовал заниматься ремонтом электроники, пришел к осознанию того, что одного лишь паяльника будет мало. Некоторые SMD элементы просто невозможно выпаять без помощи термовоздушного фена. Именно поэтому со временем приобретается паяльная станция, которая включает в себя и то и другое. Большинство дешевых вариантов редко соответствуют индивидуальным предпочтением. Поэтому термовоздушная паяльная станция своими руками не является чем-то недостижимым. В статье будут рассмотрены различные варианты паяльных станций, а также процесс самостоятельной сборки.

Что такое паяльная станция

Если говорить просто, то простая паяльная станция состоит из нескольких основных блоков:

  • блок питания;
  • блок управления;
  • индикаторы;
  • манипуляторы.

Блок питания может быть импульсным или трансформаторным. Первый имеет меньшие габариты и способен выдавать большую мощность. Трансформаторный блок питания имеет характерный звук при работе и для большой мощности требует больших габаритов. В некоторых случаях трансформаторный блок показывает себя более надежным, но это напрямую влияет на вес и габариты паяльной станции. Блок управления паяльной станцией состоит из платы, на которой находятся микроконтроллеры, переменные резисторы и другие элементы, которые отвечают за обратную связь, а также за формирование выходного сигнала для манипуляторов.

В качестве манипуляторов на паяльной станции могут использоваться:

  • паяльник;
  • фен;
  • инфракрасная головка.

На лицевой панели станции располагаются индикаторы. Они выводят показания датчиков температуры, которые находятся в манипуляторах. В большинстве случаев требуется дополнительная калибровка для достижения правильных показаний.

Разновидности станций

Все паяльные станции можно разделить на две большие группы:

  • термовоздушные;
  • инфракрасные.

Каждая из них заточена под свои задачи. В большинстве случаев при проведении профессиональных ремонтах требуется обе разновидности паяльных станций. Первая представляет собой небольшой блок, который имеет один или два манипулятора. Термовоздушная паяльная станция может включать в себя только фен или фен с паяльником. Есть паяльные станции, которые имеют в качестве манипулятора только паяльник. Обычно это те разновидности, которые называются индукционными. В обычных термовоздушных станциях нагрев паяльника происходит за счет керамического или схожего элемента, на который подается напряжение. Этот элемент передает температуру на жало. В индукционных паяльных станциях нагрев происходит за счет действия электромагнитного поля. Энергия сразу передается на жало.

Благодаря такому подходу удалось снизить инертность паяльной станции, повысить время отклика, а также повысить мощность при меньших габаритах. В тех изделиях, где содержатся теплоемкие элементы невозможно обойтись без индукционной стации, т. к. она способна в короткие сроки разогреть большие участки олова. В некоторых случаях даже термовоздушным феном этого сложно добиться. Индукционки стоят в несколько раз дороже обычных станций, но их эффективность гарантирует удовольствие и высокую точность при работе.

Инфракрасные паяльные станции являются отдельным подразделением. По внешнему виду они практически непохожи на два предыдущих вида. Они состоят из двух основных модулей:

  • головы или верхнего подогрева;
  • нижнего подогрева.

Нагрев в них происходит за счет инфракрасных элементов. Благодаря нижнему подогреву плата нагревается равномерно, что позволяет избежать деформации при извлечении или запайке определенных элементов. Чаще всего инфракрасные станции применяются для замены чипов с BGA пайкой. Они представляют собой микросхемы-кристаллы, которые фиксируются на плате с помощью специальных шариков припоя. Некоторые виды таких чипов возможно заменить обычной термовоздушной станцией, но качество будет страдать. Стоимость хорошей инфракрасной станции начинается от одной тысячи долларов.

Обратите внимание! Есть отдельный подвид инфракрасных станций, в которых инфракрасный элемент помещен в манипулятор, который напоминает фен. Такие изделия не получили широкого распространения и применяются редко.

Самостоятельная сборка

Два из перечисленных вида станций для пайки можно собрать самостоятельно. В большинстве случаев используются готовые модули, которые есть в продаже. При желании можно разработать собственную схему и собрать ее, но часто в этом нет необходимости, т. к. дешевле купить готовые компоненты.

Термовоздушная

Самая простая термовоздушная паяльная станция может быть собрана из обычного паяльника. Ниже будет приведена инструкция в фотографиях, как это можно сделать. Для всего процесса сборки потребуются такие компоненты:

  • паяльник с деревянной рукояткой;
  • аквариумный компрессор;
  • шуруповерт;
  • сверло;
  • медицинская капельница;
  • фольга;
  • часть антенны;
  • многожильный провод.

Процесс начинается с того, что необходимо разобрать паяльник. Откручивается винт и высвобождается жало.

Следующим шагом снимается рукоятка, которая понадобится позже. Откручиваются провода, которые соединяют питающий кабель с нагревательным элементом.

Провод вытаскивается из рукоятки и сбоку сверлится небольшое отверстие.

Через проделанное отверстие вставляется провод питания. Чтобы это было легче сделать, можно привязать его к куску проволоки и протянуть ей.

Теперь понадобится заготовленная ранее капельница. Ту часть, на которой располагается резинка, необходимо разрезать пополам, как показано на фото.

После этого оставшаяся часть с трубочкой вставляется в рукоятку, куда раньше приходил провод питания.

Соединение получается довольно надежным и герметичным. Далее к проводу питания, который был продет в просверленное отверстие, подключается нагревательный элемент, изъятый ранее.

Провода важно хорошо изолировать, чтобы не получить удар током. Нагревательный элемент устанавливается на свое место. После этого кусочком фольги обматываются отверстия в нагревательном элементе, которые предназначены для охлаждения, как показано на фото.

Чтобы фольга держалась на своем месте, ее необходимо зафиксировать медной проволокой, обмотав ее вокруг фольги.

Сопло, которое обеспечит направленный поток воздуха, делается из кусочка трубочки от антенны. Она просто вставляется на место жала, как показано на фото ниже.

Отверстие, через которое проходит провод питания, необходимо хорош герметизировать. Подойдет обычный герметик для этих целей. Далее производится подключение аквариумного компрессора ко второй части трубки от капельницы.

Можно считать, что термовоздушный фен готов, температура, которую он развивает при работе достигает примерно 300 градусов.

Такого результата будет вполне достаточно для работы с мелкими компонентами на платах. Мощность такого фена можно повысить, если сделать намотку нихромовой нити на нагревательный элемент, а также поставить компрессор с большей производительность. В паре с феном можно использовать обычный паяльник. Такие изделия всегда можно взять с собой.

Процесс сборки изделия с более сложным строением описан в видео ниже.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

  • паяльник;
  • блок питания от ПК;
  • автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Резюме

Как видно, собрать собственную паяльную станцию не так сложно, как может показаться. При этом затраты на такую паяльную станцию будут минимальными, а использовать ее можно везде. Если речь идет о профессиональном уровне проведения ремонтных работ, тогда есть смысл подумать о приобретении качественной заводской паяльной стации, которая имеет различные режимы работы и настройки. При обучении нет смысла в покупке дорогой паяльной станции, можно начать с дешевых вариантов паяльных станций. Если обучение будет проходить успешно и за это время не будет потеряно желание к работе, тогда можно задуматься о приобретении профессиональной паяльной станции.

Отправить комментарий

2proraba.com

САМОДЕЛЬНАЯ ПАЯЛЬНАЯ СТАНЦИЯ

   Цифровая паяльная станция. Зачем она нужна и каковы её преимущества? Причин много: кому-то надоели отслоившиеся дорожки, кто-то подогревает паяльник зажигалкой или на газу, так как не может выпаять массивную деталь, у кого-то пробивает спираль на корпус и бьется током, кому-то нужно очень точно контролировать температуру жала паяльника, а кто просто хочет перейти на современную SMD элементную базу.

   Чем отличается паяльная станция от обычного паяльника, или даже паяльника с регулятором? В паяльной станции есть, говоря нашими терминами, обратная связь. При касании жалом массивной детали температура жала падает, соответственно уменьшается напряжение на выходе термопары. Это падение напряжения, усиленное ОУ, поступает на микроконтроллер, и он сразу же подает на нагреватель больше мощности, повышая температуру жала (точнее напряжение на выходе ОУ) до того уровня, который записан в память. Прочитав данную статью, собрав необходимую комплектацию, и не забыв предварительно прошить контроллер, вы в последний раз воспользуетесь своими старыми, надоевшими и не совершенными паяльниками, перейдя на более профессиональный уровень пайки схем. Итак, представляю вашему вниманию самодельную цифровую паяльную станцию. Функционально схема состоит из двух частей – блока контроля и блока индикации.


   В авторском варианте стабилизатор 7805 подключен к диодному мосту, выход с которого идет на нагрев паяльника, но там минимум 24 вольта. Поэтому лучше использовать для этих целей более низковольтную обмотку трансформатора, если такова имеется, или отдельный источник питания, в качестве которого я использовал ЗУ от мобильного телефона. Если зарядное выдает стабильно 5 вольт, то можно отказаться от применения стабилизатора.

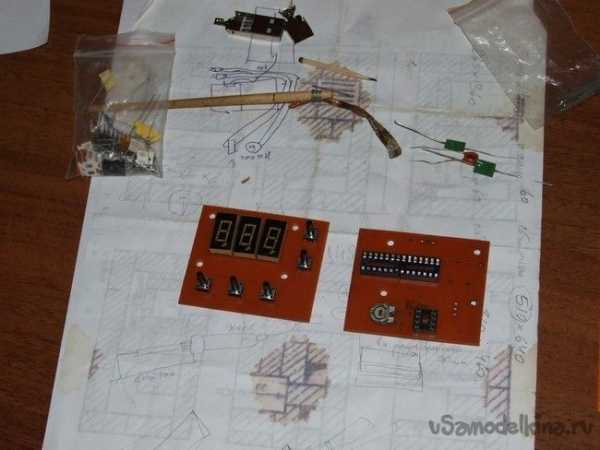

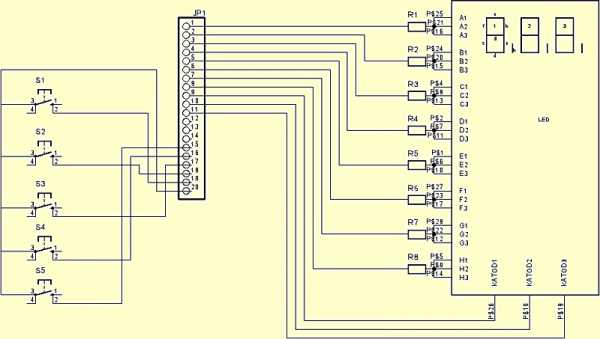

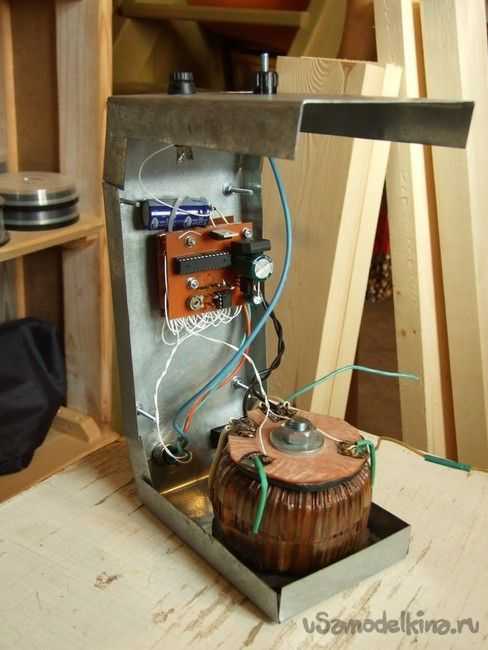

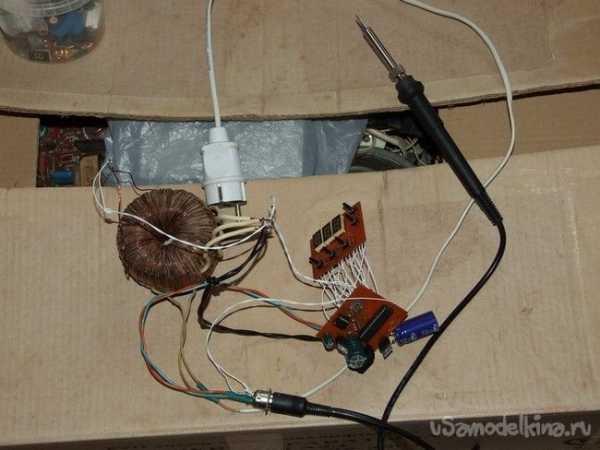

   Почти все детали размещены на одной плате. Схема, печатка и прошивки взяты с сайта radiokot. Скачать их можно в архиве. Диодный мост и электролитический конденсатор находятся вне платы. В центре диодного моста имеется отверстие, с помощью которого он закреплен на корпусе паяльной станции. Электролит припаян прямо на него.


   Комплектация: ATmega8, LM358, IRFZ44, 7805, рассыпуха, трехразрядный светодиодный семисегментный индикатор А-563G-11, пять тактовых кнопок (можно и три) и пятивольтовый биппер со встроенным генератором. Номиналы элементов:

  R1 - 1M
  R2 - 1k
  R3 - 10k
  R4 - 82k
  R5 - 47k
  R7, R8 - 10k
  R индикатора -0.5k
  C3 - 1000mF/50v
  C2 - 200mF/10v
  C - 0,1mF
  Q1 - IRFZ44
  IC4 – 78L05ABUTR

   Диодные мосты использовал разные, главное чтобы тянули по току. Трансформаторы - ТС-40. Правда подключаю только одну половинку трансформатора, поэтому он греется, но работает уже пару лет. В принципе, можно использовать простой импульсный блок питания, с запасом по мощности, чтобы избежать применения кулеров. В таком случае можно будет использовать компактный, недорогой пластиковий корпус. Плюс биппера подключается к 12-му выводу микроконтроллера (или к 14-му в случае применения контроллера в ДИП корпусе). Минус подключается на землю.


   Технические характеристики паяльной станции. Температура от 50 до 500гр, (нагрев до 260гр примерно 30 секунд), две кнопки +10гр и -10гр температуры, три кнопки памяти - длинное нажатие (до моргания) - запоминание установленной температуры (ЕЕ), короткое - установка температуры из памяти. После подачи питания схема в спящем режиме, после нажатия кнопки - включается установка из первой ячейки памяти. При первом включении температуры в памяти 250, 300, 350 градусов. На индикаторе моргает установленная температура, затем бежит и потом горит температура жала с точностью до 1*С в реальном времени (после нагревания иногда забегает на 1-2*С вперед, потом стабилизируется и изредка поскакивает на +-1*С). Через 1 час после последней манипуляции с кнопками засыпает и остывает (реально может вырубиться и раньше). Если температура более 400*С, засыпает через 10 минут (для сохранности жала). Бипер пикает при включении, нажатиях кнопок, записи в память, достижении заданной температуры, три раза предупреждает перед засыпанием (двойной бип), и при засыпании (пять-бип). После сборки паяльную станцию необходимо откалибровать. Калибруется она с помощью подстроечника R5 и термопары, которая идет в комплекте со многими мультиметрами. У меня DT-838. Сверял с промышленной термопарой. Точность показаний порадовала.

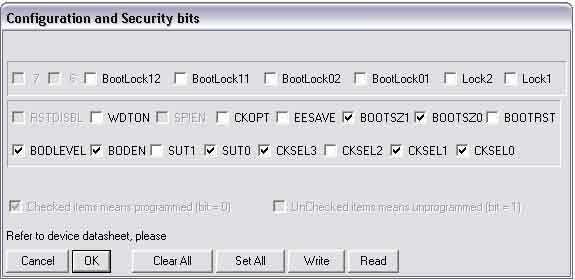

Фузы:

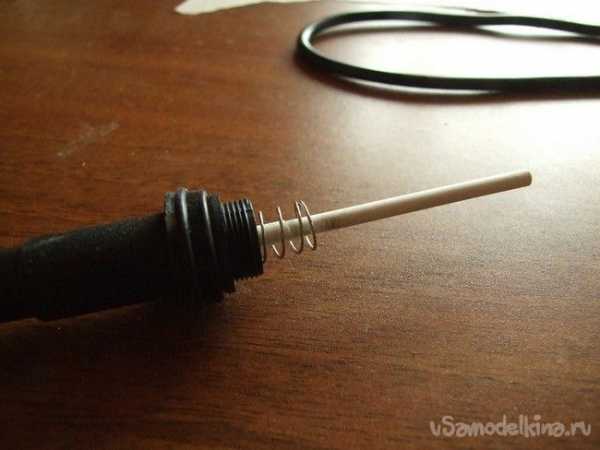

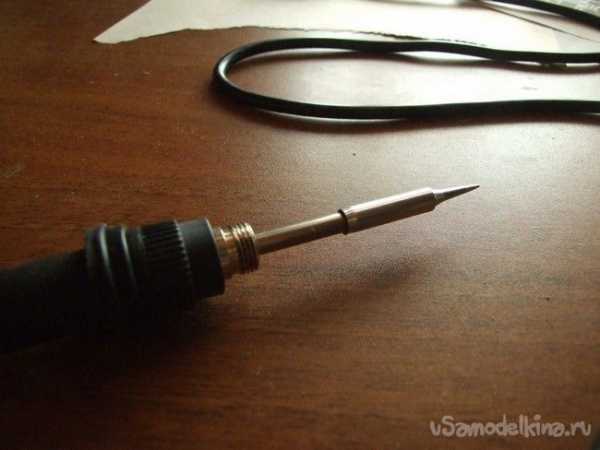

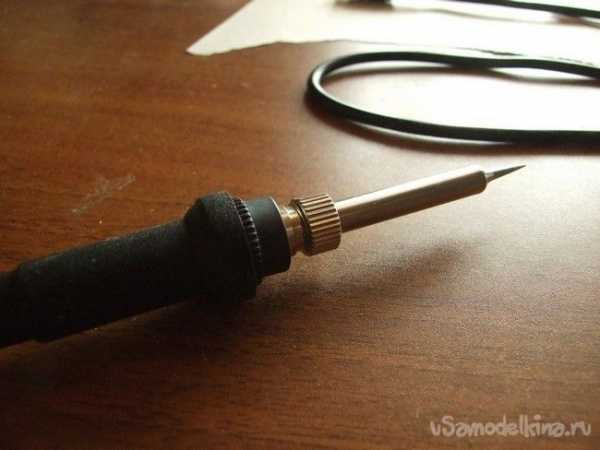

   Теперь о паяльниках. В нашей самодельной станции можно применять паяльники от паяльных станций разных производителей. В своём варианте использую ZD-929 на 24 Вольта и 48 Ватт.

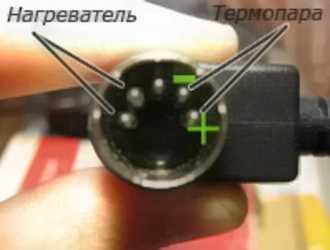

   Вот распиновка его разъема:


   и LUKEY, модель не знаю, но тоже на такое напряжение:


   Позже выяснилось, что LUKEY значительно уступает своим качеством и мощностью. За непродолжительное время эксплуатации в нем полетела термопара. Кроме того, он слабее ZD-929. Разъем люкея такой же, как компьютерный PS/2, поэтому его сразу же отрезал и заменил на РШ2Н-1-17. Так понадежней будет.


   Сопротивление нагревателя – 18 Ом, сопротивление термопары 2 Ома. У термопары необходимо соблюдать полярность. "+” термопары идет на R3, "–" на массу. Полярность термопары можно определить тестером, установив его на 200 мВ и прогревая паяльник зажигалкой. Итак, мы перешли на новейшие монтажные технологии, а что дальше? А теперь необходимо прочесть правила эксплуатации, чтобы не запороть дорогостоящих, зато долго работающих жал.

1. Многослойные паяльные наконечники не требуют (и не допускают) никакой заточки.

2. Неоправданно высокая температура сокращает срок службы наконечника. Используйте минимально возможную температуру.

3. Мягкая очистка наконечника от нагара производится о влажную целлюлозную губку, так как оксиды и карбиды из припоя и флюсов могут образовать загрязнение наконечника, приводящее к ухудшению качества пайки и снижению теплопередачи.

4. При непрерывной работе, не реже раза в неделю необходимо снимать наконечник и полностью очищать его от окислов. Припой на наконечнике должен оставаться даже в холодном состоянии.

5. Недопустимо пользоваться агрессивными флюсами, содержащими хлориды или кислоты. Используйте канифольные флюсы.

   Пару слов о "мягкой целлюлозной губке”. Ее вы должны приобрести там же, где покупали паяльник. Но не спешите тыкать в нее жалом. Перед этим ее необходимо намочить, в результате чего она разбухнет, и выжать. Теперь губка готова к эксплуатации. В крайнем случае вместо губки можно использовать Х/Б салфетку.

   Вот мы и подошли к концу. Теперь самое интересное – фотографии готовых девайсов.
Самодельной станции:


   Модернизированный под изогнутые жала местного радиозавода ZD-929 в подставке из двух винчестеров:


   Люкей в покупной подставке. Визуально подставка похожа на аналогичную фирмы Pace (на что я и повелся при заказе), но только вместо литого металла там пластик:


   Конструкцию собрал и испытал: Troll

   Форум по радиолюбительским технологиям

   Обсудить статью САМОДЕЛЬНАЯ ПАЯЛЬНАЯ СТАНЦИЯ

radioskot.ru

Самодельная паяльная станция | Все своими руками

Пожалуйста уделите минутку после прочтения статьи и пройдите опрос, мне важно знать ваше мнение по поводу рекламы на сайте. Спасибо, с ув. Эдуард

Давненько хочу себе паяльную станцию, а точнее паяльник с термостабилизацией. У нас такие паяльники стоят от 3500р, дорого конечно и жалко отдать такие деньги. Зато продаются сами паяльники от станций и стоят они копейки. Купил себе самый простой паяльник за 500р LUT0035, в интернете об этой модели ничего нет, только на этикетке паяльника указанно 24В 48В. Привез его домой и начал мудрить. Первым делом определил параметры для своей паяльной станции:
— Регулировка температур 180-360C
— Ограничение тока потребления для паяльника
— Возможность выводить паяльник в режим ожидания
Параметры определил и перешел к схематике

Собирать все решил на ШИМ TL494 в ней есть все что надо: два компоратора ошибок и регулировка скважности через 4 ножку DT. Уже развел схему, рассчитал почти всю обвязку вокруг TL494 и оказалось что мне ее будет мало. Паяльник, что я приобрел, для определения температуры использует термопару вместо терморезистора и мне пришлось добавить усилитель напряжения на дополнительном ОУ LM358. В итоге получилась вот такая схемка

Схема самодельной паяльной станции

В схеме ничего особого. С Термопары берется напряжение равное примерно 0.025В при 350C и умножается с помощью усилителя на LM358 примерно в 140 раз и делится пополам делителем R6R16
C помощью переменного резистора R8 выставляется нужное пороговое напряжение на 2 ноге компоратора ошибки равное примерно 1,75В. Пока потенциалы между первой и второй ногой не уровняются ШИМ будет моделировать импульсы на управляющем транзисторе T1. Транзистор брал IRF630

Кнопка S1 устанавливается на рычаг-подставку для паяльника, когда кнопка замкнута ширина импульсов ограничивается и ток потребление падает примерно в двое, что экономит ресурс паяльника

R12R13 делитель определяющий ток потребления, настроен на напряжение 0,2В, Что при шунте 0,1Ом поддерживает ток примерно 2А. Ток захотел ограничивать да бы экономить ресурс паяльника и трансформатора
Трансформатор взял с двумя последовательными обмотками по 17В с общей точкой и сделал однополярный двухпериодный выпрямитель с емкостью фильтра 4700мкФ, Питание микросхем через Крен 7812


Для индикации нагрева поставил параллельно нагревателю светодиод красного цвета.

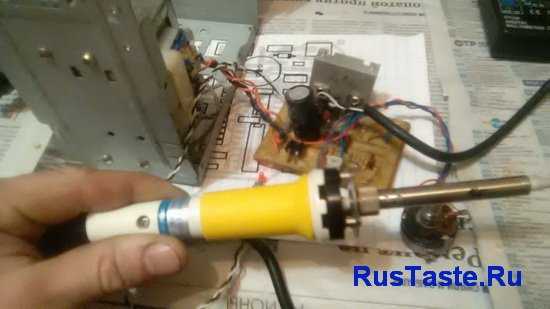

Ну и парочка фото паяльной станции

В принципе все на этом, все элементарно. Паяльник работает как положено. С комнатной температуры до 200C нагревается за 85сек, до 350С — примерно 215сек

Пробовал расплавить тугоплавкий припой, который 25Вт сетевой паяльник не мог взять. Станция расплавила без проблем, массивные дорожки и детали типа КУ202 в железном корпусе паяются легко

В общем самодельной паяльной станцией остался доволен. Единственное не устраивает жало паяльника, нужно прикупить что то удобное

Печатная плата паяльной станции

Скачать печатную плату
Прочитайте Получить пароль от архива
С ув. Admin-чек

Поддержите новые проекты монеткой, пролистайте страницу чуть ниже, будьте любезны.

Loading...

Полезные материалы по этой теме:

rustaste.ru

Самодельная паяльная станция


Намучился в свое время с мелкими безвыводными детальками для печатного монтажа (SMD) и полевыми транзисторами паяя их большим сетевым паяльником. Потом сделал миниатюрный паяльничек из МЛТ-резистора, но как-то не очень долго он жил. А тут встретил в местном электрическом магазине паяльник от китайской паяльной станции Lukey. C паяльными станциями сталкивался ранее и удобство их оценил. Посему, пришла мысль сделать блок управления самостоятельно.

Чем отличается паяльная станция от обычного паяльника, или даже паяльника с регулятором? В паяльной станции есть, обратная связь. При касании жалом массивной детали температура жала падает, соответственно уменьшается напряжение на выходе термопары. Это падение напряжения, усиленное операционным усилителем (ОУ), анализируется, и отрабатывается – схема подает на нагреватель больше мощности, повышая температуру жала, до установленного уровня.

Найденный паяльник низковольтный (24В), довольно удобен, в руке лежит как фломастер, жало тонкое, все железо паяльника заземлено для стекания статического электричества. Провод довольно мягкий, словом, понравился.

Порывшись на просторах, нашел немало конструкций, как аналоговых так и цифровых, подобрал наиболее подходящую по функциональным возможностям и содержащую доступные элементы. Выбор пал на цифровую паяльную станцию на микроконтроллере ATmega8 и семисегментном светодиодном индикаторе. Управление пятью кнопками.

Первым делом распотрошил паяльник, интересно же, как он внутри сделан. Сфоткал внутренности, может быть, кому пригодится.

Ну ничего, все вроде культурно, заодно посмотрел куда какие провода идут - разъем на хвосте был жидковат, вроде как пи-си-пополам от мышек и клавиатур. Заменил его на DIN 5-ти штырьковый, всяко по надежнее будет, гнездо, опять же, легче найти.

Та-ак, вот эта платка в ручке, пружина для контакта "земли" с остальными железками паяльника, в том числе и жалом (смотри про полевые транзисторы выше).

Вышеупомянутые железки.

Платка поставлена на место, снаружи только контактная пружина с керамическим нагревателем, где то там, внутри и термопара.

Делай раз!

Делай два!

Делай три.

Четыре. Паяльник в сборе. Аплодисменты.

Собственно схема. Принципиальная.

Функционально схема состоит из двух частей – блока контроля и блока индикации.

Где

R1 - 1M
R2 - 1k
R3 - 10k
R4 - 82k
R5 - 47k
R7, R8 - 10k
R индикатора -0.5k
C3 - 1000mF/50v
C2 - 200mF/10v
C - 0,1mF
Q1 - IRFZ44
IC4 – 7805

Бипер со встроенным генератором, подключается + к 14 ноге контроллера, - к минусу питания.

Что умеет:
Температура от 50 до 500гр, (нагрев до 260гр примерно 30 секунд), две кнопки +10гр и -10гр температуры, три кнопки памяти - длинное нажатие (до моргания) - запоминание установленной температуры, короткое - установка температуры из памяти. После подачи питания схема спит, после нажатия кнопки - включается последняя использованная установка температуры. При первом включении температуры в памяти 250, 300, 350гр. На индикаторе моргает установленная температура, затем бежит и потом горит температура жала с точностью до 1 гр в реальном времени (после нагревания иногда забегает на 1-2 гр вперед, потом стабилизируется и изредка проскакивает на +-1гр). Через 1 час после последней манипуляции с кнопками засыпает и остывает (защита от забывания выключить). Если температура более 400гр, засыпает через 10 минут (для сохранности жала). Бипер пикает при включении, нажатиях кнопок, записи в память, достижении заданной температуры, три раза предупреждает перед засыпанием (двойной бип), и при засыпании (пять-бип).

Что понадобилось.

Материалы.
Кроме радиоэлементов - монтажный провод, кусочек оцинкованной стали и органического стекла, нетолстая нержавеющая сталь для подставки, нейтральный силиконовый герметик, фольгированный материал и химикаты для изготовления печатной платы, сопутствующие мелочи.

Инструменты.
Паяльник с принадлежностями, инструмент для радиомонтажа и мелкий слесарный. Ножницы по металлу. Пригодились вытяжные заклепки со специальными клещами для их установки. Нечто для сверления, в том числе и отверстий на печатной плате (~0,8мм), можно изловчиться одним шуруповертом – платки маленькие, отверстий немного. Гравер с принадлежностями. Не обойтись без компьютера со специальным софтом (PonyProg ) для «прошивки» микроконтроллера. Хорошо, если есть доступ к принтеру. При изготовлении подставки, пользовался маленьким сварочным инвертором с принадлежностями, но можно обойтись и винтиками.

Наиболее эргономичная форма корпуса и компоновка элементов, была проработана в САПР AutoCAD. Пришлось повозиться. Идею корпуса этакой пирамидкой подсмотрел у какой-то дорогущей буржуйской модели паяльной станции. Очень понравилась.

Платы разведены для разработанного корпуса в программе Sprint Layout. Кнопки, индикатор, прямо на плате. Радиатор полевому транзистору не требуется.

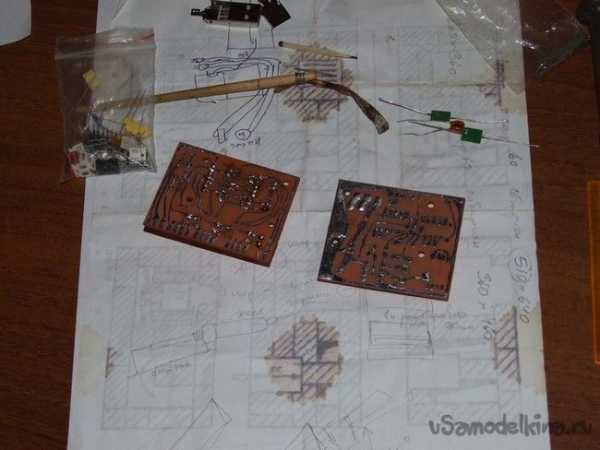

Выше, процесс облуживания дорожек платы и инструмент для него – кусочек медной оплетки примотанный тонкой проволокой к ручке. Плата после зачистки мелкой шкуркой и нанесения жидкого флюса, крепится к столу струбциной, конец оплетки с припоем прижимается мощным паяльником к плате и протаскивается по дорожкам. Они равномерно покрываются тонким слоем припоя без иголок и других дефектов.

Установка элементов. Микросхемы в панельках, благо они дешевы и легко доступны. Индикаторы АЛС 324.

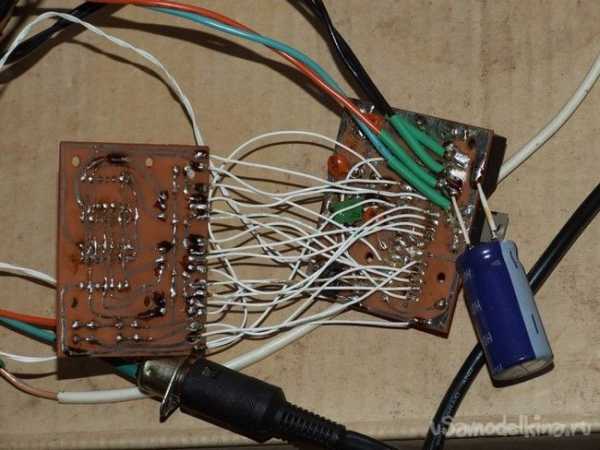

Так, ну вот, все в сборе, процессор прошит, соединения на живую нитку, пробуем. С первого раза, чуток напутал с индикацией, после устранения все заработало как нужно. Большой конденсатор вне платы, появился в процессе настройки, он включен к выпрямительному мосту и немного повышает просевшее напряжение.

Теперь, самое сложное – оформить в корпус. Из макетов в инструменты.

Корпус выполнен из кровельной оцинкованной стали. Начертил развертку, перенес на железку, вырезал ножницами, согнул. Прямоугольные окошки выпиливал крохотным отрезным кругом, гравером.

Передняя панель - простой испытанный вариант из напечатанной на плотной бумаге панели и оргстекла поверх. Светофильтр на индикаторы из двух слоев от коричневой одноразовой баклажки.

Трансформатор довольно мощный и соответственно тяжелый, чтоб надежно закрепить его внутри корпуса, пришлось сооружать такое вот крепление. Пластинка-подставка с вваренным кусочком резьбовой шпильки, металлическая шайба, резиновые прокладки, изоляция резьбы - чтоб провода не покорябала, пластинка с контактными лепестками, чтоб пайки были не на весу.

Трансформатор в сборе, крепится в корпус за четыре угла подошвочки вытяжными заклепками.

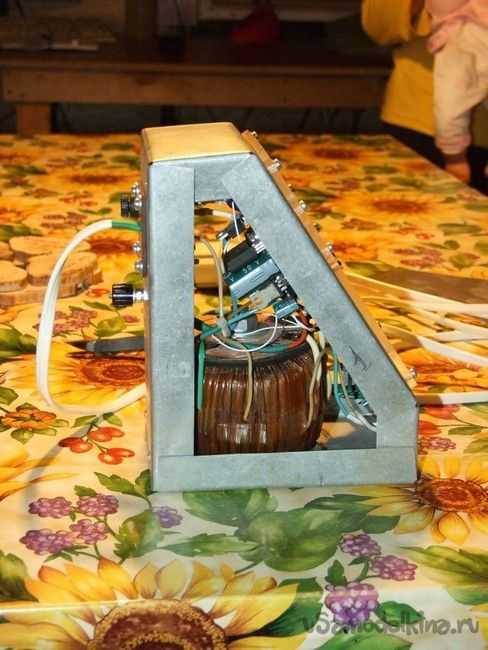

Корпус в боевом положении, обратите внимание на весьма плотный монтаж - результат корпения в Автокаде.

Вот, еще один аспект в удобстве пользования паяльником - хорошая подставка. Сварил ее из нетолстой листовой нержавейки, по мотивам фабричных. Вес получился вполне приемлимый, ничего не ёрзает, не опрокидывается.

Узел держателя на промежуточной примерке. Чашечка сделана из отрезанного горлышка от пустого алюминиевого баллончика с ингалиптом.

Ортопедическая эластичная прокладка из нейтрального (чтоб не разъело алюминий) силиконового герметика. Формовка выполнялась самим паяльником. Соответствующее его место было плотно обернуто пищевой полиэтиленовой пленкой и вдавлено в жидкий герметик. Подставка вообще и этот узел в частности, получились весьма удобными. Пальник сидит плотно, его можно не вкладывать, а почти вбрасывать, на манер дартса, причем без особенного лязга и брякания. Сильно точное прицеливание, тоже не требуется.

Паяльная станция в сборе, к слову, на свеже сделанном рабочем столе.

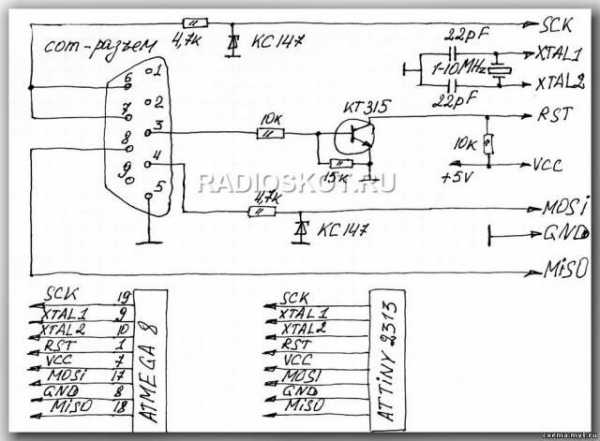

Да, пришлось еще делать программатор для контроллера.

DB-9 для COM порта не нашлось, пришлось делать из длинного - махнул "болгаркой" и приходи-кума-любоваться!

USB-это для питания.

После более чем двух лет эксплуатации, существенных недостатков не обнаружено. Индикаторы только тускловато светятся при обычном рабочем освещении - лень было ключи - транзисторы ставить. Но это недостаток самих индикаторов. Ничего не разбирая и не допаивая, можно сверху приладить блендочку, но не особенно нужно. Три температуры в памяти (дежурный режим, рабочий и для безсвинца или деталек помассивнее) устанавливаются один раз, потом их нужно только вызывать по мере необходимости в "один тырк".

Авторы схемы паяльной станции и прошивки контроллера, некто - Миха-Псков, e-mail: [email protected], Hricava, e-mail: [email protected], им спасибо, все работает не первый год, совершенно безупречно.

Прошивка (2 версии) скачиваем: 02.rar [26.49 Kb] (скачиваний: 162)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
