ПСВ-С пост звуковой сигнализации с сиреной

Пост ПСВ (ПСВ-Г, ПСВ-С) предназначен для звуковой аварийной и предупреждающей сигнализации, а пост ПСВМ (ПСВМ-С) – для звуковой и световой аварийной предупреждающей сигнализации при размещении в стационарных установках и на подвижных транспортных средствах. Конструкция постов ПСВМ позволяет дублировать звуковой сигнал световой индикацией на пультах управления, расположенных дистанционно от места установки постов. В качестве световых индикаторов используются светодиоды (группа светодиодов) с максимальным током не более 0,5 А.

Посты с маркировкой PB ExdI предназначены для эксплуатации в угольных и сланцевых шахтах, опасных по газу и пыли. Посты с маркировкой 1ExdIIАТ6 или 1ExdIIВТ6 или1ExdIIСТ6 предназначены для эксплуатации во взрывоопасных зонах.





Условия эксплуатации ПСВ-Г, ПСВ-С, ПСВМ-С

Характеристики	Значения
Высота над уровнем моря, не более	4300 м
Относительная влажность окружающей среды при температуре (35 ± 2) °С с конденсацией влаги	до (98 ± 2) %
Степень защиты	IP65
Положение поста в пространстве	без ограничений
Климатическое исполнение постов	У1, УХЛ5, ХЛ1, ОМ1, Т1, Т5 по ГОСТ 15150-69
Химостойкое исполнение Х3 по ГОСТ 24682-81 для постов	УХЛ5, ОМ1, Т1, Т5
Температура окружающего воздуха:
– для У1	от -40 °С до +45 °С
– для ХЛ1	от -60 °С до +40 °С
– для ОМ1	от -40 °С до +45 °С
– для Т1	от -10 °С до +50 °С
– для УХЛ5	от -10 °С до +35 °С
– для Т5	от +1 °С до +35 °С
Средняя наработка на отказ постов ПСВ, То при режиме работы:	3000 ч
– частота сигналов	30…35 в час
– продолжительность сигнала	не более 15 сек
– количество сигналов, следующих друг за другом, не более	5
– интервал между сигналами	не менее 1 с
– интервал между сериями сигналов	не менее 7 мин.
– время работы постов в режиме сигнал-секунда, пауза-секунда	не более 6 часов
– время восстановления	не более 40 мин.
Средняя наработка на отказ постов ПСВМ, То при режиме работы:	3000 ч
– частота сигналов	30 – 60 в мин.
– интервал между сигналами	не менее 0,5 – 1 с
– интервал между звуковым и световым сигналами	0,5 – 1 с
– время работы постов в режиме сигнал-секунда, пауза-секунда	не более 8 часов

Посты ПСВ и ПСВМ состоят из взрывонепроницаемой оболочки, образованной корпусом и крышкой. На крышке установлен электромагнитный механизм ударного действия, который посредством ударника и бойка воздействует на мембрану. Посты ПСВМ имеют блок электронного преобразователя, который обеспечивает повторно-кратковременный режим работы (сигнал-пауза-сигнал). Посты имеют два ввода для проведения гибкого или бронированного кабеля диаметром до14 мм. Контактные зажимы и зажимы заземления должны допускать присоединение двух проводов сечением до 2,5 мм

2 каждый.



Обозначение постов ПСВ-Г, ПСВ-С, ПСВМ-С при заказе

ПСВ – Х1 – Х2 Х3 Х4

– ПСВ – пост сигнализации взрывозащищенный;

– Х1 – исполнение по функциональному назначению: С -сирена; Г-горн;

– Х2 – исполнение по номинальному напряжению: переменного тока (50 или 60 Гц) – 1 – 24 В, 2 – 36 В, 3 – 110 В, 4 – 127 В, 5 – 220 В, 6 – 380 В; постоянного тока – 7 – 24 В, 8 – 110 В, 9 – 220 В;

– Х3 – маркировка взрывозащиты: 1-РВ ExdI; 2-1ExdIIAT6; 3-1ExdIIВТ6; 4-ExdIIСТ6; 5-2ExedIIАТ4; 6-2ExedIICT6.

– Х4 – климатическое исполнение и категория размещения по ГОСТ 15150-69.



ПСВМ – Х1 Х2 Х3Х4

– ПСВМ – пост сигнализации взрывозащищенный модернизированный;

– Х1 – исполнение по функциональному назначению: С – сирена; Г – горн;

– Х2 – исполнение по номинальному напряжению: переменного тока (50 или 60 Гц) – 1 – 24 В, 2 – 36 В, 3 – 110 В, 4 – 127 В, 5 – 220 В, 6 – 380 В; постоянного тока – 7 – 24 В, 8 – 110 В, 9 – 220 В;

– Х3 – маркировка взрывозащиты: 1-РВ ExdI; 2-1ExdIIAT6; 3-1ExdIIВТ6; 4-ExdIIСТ6; 5-2ExedIIАТ4; 6-2ExedIICT6;

– Х4 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

Для поста типа ПСВ: пример записи обозначения поста при его заказе и в документации другого изделия: для внутреннего рынка: Пост ПСВ – С – 52ХЛ1 ТУ У 3.09-002171159-024-97(ПИЖЦ.425132.003). Для поста типа ПСВМ: пример записи обозначения поста при его заказе и в документации другого изделия: для внутреннего рынка: Пост ПСВМ – С – 52ХЛ1 ТУ У 3.09-002171159-024-97(ПИЖЦ.425132.003).

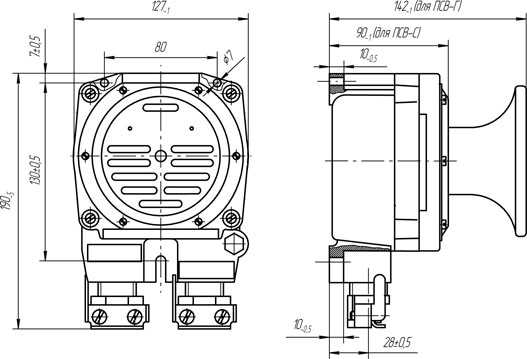

Чертеж ПСВ-Г, ПСВ-С, ПСВМ-С



Купить ПСВ-Г, ПСВ-С, ПСВМ-С пост звуковой сигнализации

nemz.ru

ПСВ-З пост звуковой сигнализации со звонком



Пост ПСВ-З предназначен для звуковой аварийной и предупреждающей сигнализации при размещении его  в стационарных установках и на подвижных транспортных средствах. Посты с маркировкой PB ExdI предназначены для эксплуатации в угольных и сланцевых шахтах, опасных по газу и пыли. Посты ПСВ-З с маркировкой 1ExdIIВТ6 или 1ExdIIСТ6 предназначены для эксплуатации во взрывоопасных зонах.





Условия эксплуатации ПСВ-З

Характеристики	Значения
Климатическое исполнение постов	У1, УХЛ5, ХЛ1, ОМ1, Т1, Т5 по ГОСТ 15150-69
Высота над уровнем моря не более	4300м
Температура окружающего воздуха:
– для исполнения У1	от -45 °С до +40 °С
– для исполнения ХЛ1	от -60 °С до +40 °С
– для исполнения Т1	от -10 °С до +50 °С
– для исполнения ОМ1	от -40 °С до +45 °С
– для исполнения УХЛ5	от -10 °С до +35 °С
– для исполнения Т5	от +1 °С до +35 °С
Относительная влажность окружающей среды при температуре (35 ± 2) °С с конденсацией влаги	до (98 ± 2) %
Степень защиты	IP65
Положение поста в пространстве	без ограничений
Средняя наработка на отказ То, при режиме работы:	3000ч
– частота сигналов	30 – 35 в час
– продолжительность сигнала	не более 15 с
– количество сигналов, следующих друг за другом, не более	5
– интервал между сигналами	не менее 1с
– интервал между сериями сигналов	не менее 7 мин.
– время работы постов в режиме сигнал-секунда, пауза-секунда	не более 6 часов
– время восстановления	не более 40 мин.



Посты исполнений УХЛ5, ОМ1, Т1, Т5 выполняются в химостойком исполнении Х3 по ГОСТ 24682-81.

Посты состоят из взрывонепроницаемой оболочки, образованной корпусом и крышкой. В корпусе установлен электромагнитный механизм ударного действия, который посредством ударника и бойка воздействует на колпак. Посты имеют два ввода для проведения гибкого или бронированного кабеля диаметром до14 мм. Контактные зажимы и зажимы заземления должны допускать присоединение двух проводов сечением до 2,5 мм² каждый.



Технические характеристики ПСВ-З

Характеристики	Значения
	PB Exdl	1ExdIIВТ6 или 1ExdIIСТ6
Номинальное напряжение (переменного тока 50 или 60Гц), В	24, 36, 110, 127, 220	24, 36, 110, 127, 220, 380
Потребляемая мощность, ВА	35±5	35±5
Уровень звукового давления сигнала, измеренный по акустической оси на расстоянии1 м (при 0,85 Uh), дБ	90 ± 2 для ПСВ-3-ХХХ и 94 ± 2 для ПСВ-К-ХХХ
Номинальный ток контактных соединений, А	до 6,0	до 6,0
Масса поста ПСВ-З, кг	3,0 для ПСВ-3-ХХХ и 3,4 для ПСВ-К-ХХХ



Обозначение поста ПСВ-З при заказе

ПСВ – Х1 – Х2 Х3 Х4

– ПСВ – пост сигнализации взрывозащищенный;

– Х1 – исполнение по функциональному назначению: З -звонок; К-колокол;

– Х2 – исполнение по номинальному напряжению: переменного тока (50 или 60 Гц) – 1 – 24 В, 2 – 36 В, 3 – 110 В, 4 – 127 В, 5 – 220 В, 6 – 380 В;

– Х3 – маркировка взрывозащиты: 1-РВ ExdI; 2-1ExdIIAT6; 3-1ExdIIВТ6; 4-ExdIIСТ6; 5-2ExedIIАТ4; 6-2ExedIICT6;

– Х4 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

Пример обозначения поста при его заказе и записи в документации другого изделия: для внутреннего рынка: «Пост ПСВ – З – 52ХЛ1 ТУ У 3.09-00217159-024-97(ПИЖЦ.425132.003)»

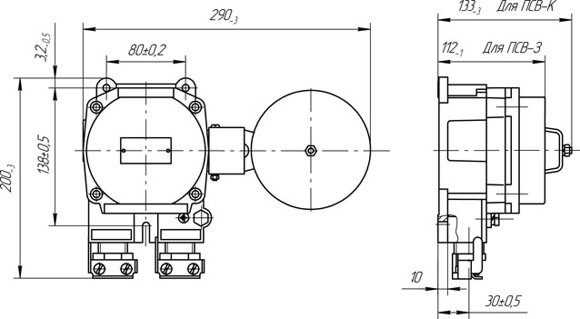

Чертеж ПСВ-З



Купить ПСВ-З пост звуковой сигнализации со звонком

nemz.ru

Взрывозащищенные посты сигнализации

Взрывозащищенные посты сигнализации серии СМ ПСЗ предназначены для предупреждения персонала световыми и звуковым сигналами, после срабатывания аварийной системы оповещения при превышении допустимого порога концентрации горючего вещества в воздухе.

Система СМ ПСЗ представляет собой набор закрепленных на раме взрывозащищенных звуковых, световых оповещателей, информационных табло и постов управления. Все взрывозащищенные компоненты системы крепятся на металлической раме красного цвета, проведен электромонтаж в соответствии с выбранной схемой (типовые схемы указаны ниже).

Соединительный кабель защищен гибким металлорукавом в ПВХ-оболочке. При необходимости защиты от внешних воздействий устанавливается защитный козырек. Для стабильной работы системы на объекте необходимо установить раму и подключить питание к заранее предусмотренным кабельным вводам. Размеры и конструкцию рамы можно изменять в зависимости от конфигурации, количества установленного на нее оборудования и требований заказчика.

Изделия разрабатываются индивидуально в соответствии с техническим заданием,согласованной схемой. Также существует набор типовых исполнений, которые представлены в данном в разделе.

Типовые взрывозащищенные посты СМ ПСЗ

Типовые взрывозащищенные посты сигнализации загазованности СМ ПСЗ представляют собой набор закрепленных на раме взрывозащищенных звуковых, световых оповещателей, информационных табло и постов управления. Взрывозащищенный кнопочный пост управления имеет две кнопки без фиксации, одна из которых при нажатии подает питание на все установленные на раме световые и звуковые оповещатели (опробование работоспособности всех оповещателей). Вторая кнопка при аварийной ситуации и уже работающей предупредительной или аварийной сигнализации отключает звуковой оповещатель, оставляя работающими световые сигнализаторы (съем звукового сигнала). Максимальный уровень звукового давления 125дБ при потребляемом токе 59/329мА в зависимости от напряжения питания. Использование сигнализаторов с таким высоким уровнем выходного сигнала (дБ) особенно оправдано на больших и/или шумных площадях, так как создают эффективную сигнализацию с охватом большой территории и как следствие оперативную реакцию персонала на аварийную ситуацию. Так, эффективная дальность сирены со звуковым давлением 125дБ составляет приблизительно 300 метров (при шумовом фоне 65дБ) , что в 10 раз дальше сирены со звуковым давлением 105дБ и соответственно в 100 раз шире область охвата. Кроме того, звуковые сигнализаторы на 125дБ в отличие от сигнализаторов на 110дБ имеют 2 стадии тревоги и 28 встроенных звуковых сигналов, благодаря чему можно организовать в одном изделии СМ ПСЗ предупредительную (при достижении загазованности 20%НПКР прерывистый звуковой сигнал) и аварийную (при достижении загазованности 50% НПКР непрерывный звуковой сигнал) сигнализацию. Для работы системы на объекте необходимо установить раму, подключить питающие кабели, для чего в посте управления предусмотренны 2 кабельных ввода, и синхронизировать с работой контроллера

Общая схема взрывозащищенных постов сигнализации загазованности СМ ПСЗ

* Расшифровку обозначений схем подключения звуквого взрывозащищенного сигнализатора смотрите в таблице 1.

Таблица 1 Типовые схемы для звуковых взрывозащищенных сигнализаторов при 24В

Номер схемы	Описание	Принцип	Схема	Кабельные вводы для питающего систему кабеля (в коробке-посту)
01ПС	1 стадия тревоги, 2-х проводное подключение	Звуковой сигнал будет воспроизводиться при подаче питания		1. под небронированный кабель 9,4-14,0мм и с креплением металлорукава с Ду22 – 1 шт 2. под небронированный кабель 13,5-20,0мм и с креплением металлорукава с Ду22 – 1 шт
02ПС	2 стадии тревоги, 2-х проводное подключение	Стадийность достигается за счет смены полярности		1. под небронированный кабель 9,4-14,0мм и с креплением металлорукава с Ду22 – 1 шт 2. под небронированный кабель 13,5-20,0мм и с креплением металлорукава с Ду22 – 1 шт

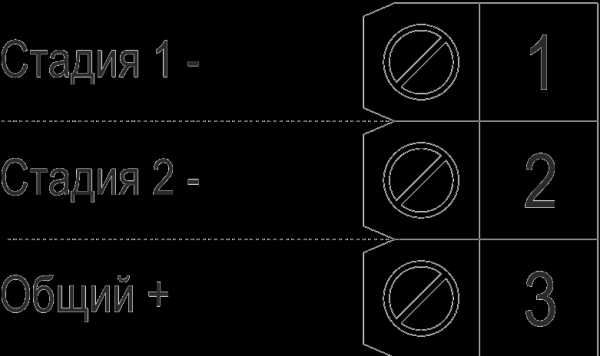

03ПС	2 стадии тревоги, 3-х проводное подключение	Схема с общим “+”		1. под небронированный кабель 9,4-14,0мм и с креплением металлорукава с Ду22 – 1 шт 2. под небронированный кабель 13,5-20,0мм и с креплением металлорукава с Ду22 – 1 шт
04ПС		Схема с общим “-“		1. под небронированный кабель 9,4-14,0мм и с креплением металлорукава с Ду22 – 1 шт 2. под небронированный кабель 13,5-20,0мм и с креплением металлорукава с Ду22 – 1 шт
05ПС	до 5 стадий тревоги с переключением без подачи напряжения	При подаче питания звуковой сигнал воспроизводиться не будет. Стадийность достигается за счет замыкания контактов нужной стадии		1. под небронированный кабель 9,4-14,0мм и с креплением металлорукава с Ду22 – 1 шт 2. под небронированный кабель 13,5-20,0мм и с креплением металлорукава с Ду22 – 1 шт
Таблица 2 Типовые схемы для звуковых взрывозащищенныx сигнализаторов при 220В
Номер схемы	Описание	Принцип	Схема	Кабельные вводы для питающего систему кабеля (в коробке-посту)
01ПР	1 стадия тревоги, 2-х проводное подключение	Звуковой сигнал будет воспроизводиться при подаче питания		1. под небронированный кабель 9,4-14,0мм и с креплением металлорукава с Ду22 – 1 шт 2. под небронированный кабель 13,5-20,0мм и с креплением металлорукава с Ду22 – 1 шт
02ПР	2 стадии тревоги, 3-х проводное подключение	При подаче питания звуковой сигнал воспроизводиться не будет. Стадийность достигается за счет замыкания контактов нужной стадии		1. под небронированный кабель 9,4-14,0мм и с креплением металлорукава с Ду22 – 1 шт 2. под небронированный кабель 13,5-20,0мм и с креплением металлорукава с Ду22 – 1 шт

Габаритные размеры монтажной рамы*
Размеры типовой навесной рамы	Размеры типовой рамы с опорой на землю

* возможны отличные от представленных габаритные размеры монтажных рам, за консультацией обращайтесь в офис компании «Пепперс»

Используемые взрывозащищенные оповещатели:

ex-peppersrussia.com

ПСО-З пост сигнализации общепромышленного исполнения со звонком





Пост сигнализации ПСО (С, Г, К, З) предназначен для звуковой аварийной и предупреждающей сигнализации при размещении в стационарных установках и на подвижных транспортных средствах.

Пост ПСО (С, Г, К, З) изготавливается в общепромышленном исполнении. Пост ПСО (С, Г, К, З) предназначен для эксплуатации в отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных смесей исключено.







Условия эксплуатации ПСО-З, ПСО-К, ПСО-С

Характеристики	Значения
Климатическое исполнение постов	В2
Высота над уровнем моря не более	4300 м
Температура окружающего воздуха	от -60 °С до +45 °С
Относительная влажность окружающей среды при температуре (35 ± 2) °С с конденсацией влаги	до (98 ± 2) %
Степень защиты	IP65
Положение поста в пространстве	без ограничений
Средняя наработка на отказ То, при режиме работы: сигнал-секунда, пауза-секунда	3000 ч
Время работы постов типа ПСО (С, Г, К, З)1- ПСО (С, Г, К, З)5 в повторно кратковременном режиме: сигнал-секунда, пауза-секунда	не более 6 часов
Время работы постов типа ПСО (С, Г, К, З)7- ПСО (С, Г, К, З)9 в повторно кратковременном режиме: сигнал-секунда, пауза-секунда	не более 2 часов
Время восстановления	не более 40 мин.
Время работы постов ПСО (С, Г, К, З) всех исполнений в непрерывном режиме	не более 1 часа



Конструкция:

– посты состоят из корпуса и крышки;

– на крышке установлен электромагнитный механизм ударного действия, который посредством ударника и бойка воздействует на мембрану;

– посты имеют ввод для проведения гибкого или бронированного кабели диаметром до12 мм;

– контактные зажимы и зажимы заземления допускают присоединение двух проводов сечением до 2,5мм² каждый и рассчитаны на ток до 6 А;

– уровень звукового давления для ПСО-С – 102 ± 2 дБ, для ПСО-Г – 106 ± 2 дБ;

– уровень звукового давления для ПСО-З – 90 ± 2 дБ, для ПСО-К – 94 ± 2 дБ;

– потребляемая мощность не более 35 ВА.



Обозначение постов ПСО-З, ПСО-К, ПСО-С при заказе

ПСО – Х1 – Х2 Х3 В2, где

– ПСО(С,Г,К,З) – пост сигнализации общепромышленного исполнения;

– Х1 – Исполнение по функциональному назначению: С -сирена; Г-горн; З – звонок; К – колокол;

– Х2 – Исполнение по номинальному напряжению: переменного тока (50 или 60 Гц): 1-24В, 2-36В, 3-110В, 4-127В, 5-220В, 6-380В; постоянного тока: 7-24В, 8-110В, 9-220В 10-12В;

– Х3 Режим работы постов: 1-непрерывный; 2- повторно- кратковременный;

– В2 Климатическое исполнение и категория размещения по ГОСТ 15150-69.

Формулирование заказа:

пример записи условного обозначения поста типа ПСО (С) напряжением 220 В, при работе в непрерывном режиме, при его заказе и в документации другого изделия: Пост ПСО – С – 51В2 ТУ У 3.09-002171159-024-97(ПИЖЦ.425132).



Чертеж ПСО-З, ПСО-К, ПСО-С





Купить ПСО-З, ПСО-К, ПСО-С пост сигнализации общепромышленного исполнения

nemz.ru

ПАСО1 пост аварийной сигнализации

Пост аварийной сигнализации ПАСО1 предназначен для предупреждающей и аварийной звуковой и световой сигнализации при размещении его в стационарных установках и на подвижных транспортных средствах. Посты типа ПАСО1 изготавливаются в общепромышленном исполнении. Посты ПАСО1 предназначены для эксплуатации в отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных смесей исключено.

Пост аварийной сигнализации ПАСО1 состоит из устройства подачи звуковых сигналов и фонаря световой сигнализации. В корпусе ПАСО1 расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и фонарь световых сигналов.

Фонарь световых сигналов состоит из 3 светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке поста ПАСО1.

Пост аварийной сигнализации ПАСО1 состоит из корпуса и крышки и кабельного ввода. В дне корпуса постов ПАСО1(С,Г) имеется отверстие под кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При необходимости заглушка и кабельный ввод меняются местами.

Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов согласно режиму работы поста.



Технические характеристики ПАСО1

Характеристики	Значения
	Для ПАСО1-ХХХУ1	Для ПАСО1-ХХХХУ1
Номинальное напряжение переменного тока частотой сети 50 или 60 Гц, В	24, 36, 110, 127, 220, 380	24,36,127,220,380
Номинальное напряжение постоянного тока, В	12, 24, 110, 220	24, 220
Потребляемая мощность, Вт	35
Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uн), дБ	102±2 для ПАСО1(С) и 106±2 для ПАСО1(Г) 90±2 для ПАСО1(З) и 94 ±2 для ПАСО1(К)
Частотная характеристика сигналов, Гц	200-2000
Яркость по оси, мкд	200-500
Номинальный ток контактных зажимов, А	до 3
Условия эксплуатации:
– климатическое исполнение постов	У1 по ГОСТ 15150-69; Х3 по ГОСТ 24682-81
– нижнее и верхнее значение температуры окружающего воздуха	от минус 45 до плюс 40°С
– относительная влажность окружающей среды	до 98±2% при температуре 35±2°С с конденсацией влаги
– степень защиты оболочек постов от пыли и влаги	IР65 по ГОСТ 14254
– высота над уровнем моря	не более 4300м
– положение поста в пространстве	без ограничений
средняя наработка на отказ То	не менее 3 000 ч
средний полный ресурс до списания Тр.ср.сп.(срок службы)	10 лет
Время работы постов работающих от постоянного тока	в режиме сигнал – секунда, пауза – секунда не более 2 часов, остальных не более 8 часов
Масса поста ПАСО1	не более2,0 кг



 Режимы работы ПАСО1:

а) повторно-кратковременный, при этом:

1. частота сигналов – 30-60 в минуту;

2. продолжительность сигнала – 0,5с- 1с;

3. интервал между сигналами – 0,5с- 1с;

б) Комплексный режим – сочетание повторно-кратковременного и непрерывного режимов световой и звуковой сигнализации в зависимости от подачи управляющих сигналов. При одновременной подаче управляющих сигналов выполняется непрерывный режим для световой и звуковой сигнализации.

в) Комплексный -1 режим – сочетание повторно-кратковременного режима с автоматическим отключением звукового сигнала через 3 минуты при продолжении подачи светового сигнала в непрерывном режиме.



Обозначение поста ПАСО1 при заказе

П А С О1 – Х1- Х2Х3Х4У1, где:

ПАСО1 – пост аварийной сигнализации общепромышленный световой и звуковой;

Х1 – тип исполнения: С – сирена, Г – горн, З – звонок, К – колокол;

Х2 – номинальное напряжение:

Для работающих в повторно-кратковременном режиме:

переменного тока В, (50 или 60 Гц): 1 – 24 В, 2 – 36В, 3 -110, 4 -127, 5 -220, 6 -380;

постоянного тока: 7 – 24В, 8 – 110, 9 – 220В; 10 – 12В;

Для работающих в режиме комплексный и комплексный 1:

переменного тока (50 или 60 Гц): 1 – 24 В, 2 – 36В, 4 – 127В; 5 – 220В, 6 – 380В;

постоянного тока: 7 – 24В, 9 – 220В;

Х3 – режим работы: отсутствие индекса – повторно-кратковременный;

3 – комплексный;

4 – комплексный 1.

Х4 – цвет светового сигнализатора: К – красного свечения

У1 – климатическое исполнение и категория размещения.

ТУ 4252-001-00213569-2005 – обозначение технических условий.



Пример записи обозначения поста аварийной сигнализации ПАСО1 типа сирена на номинальное напряжение переменного тока 220В в комплексном режиме работы с источником света красного свечения: «ПАСО1-С-53КУ1».



Чертежи ПАСО1


ГАБАРИТНЫЕ, МОНТАЖНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПАСО1 (С,Г)




ГАБАРИТНЫЕ, МОНТАЖНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПАСО1 (З,К)




СХЕМА ЭЛЕКТРИЧЕСКАЯ СОЕДИНЕНИЙ ПОСТА ПАСО1 – Х1-Х2Х4У1 И ПАСО1 – Х1-Х24Х4У1





СХЕМА ЭЛЕКТРИЧЕСКАЯ СОЕДИНЕНИЙ ПОСТА ПАСО1 – Х1-Х23Х4У1



Купить ПАСО1 пост аварийной сигнализации

nemz.ru

ПАСО1-П пост сигнализации общепромышленный

Пост аварийной сигнализации общепромышленного назначения ПАСО1-П предназначен для предупреждающей и аварийной сигнализации в пожарной и охранной системах.

Применение двух режимов работы позволяет использовать посты одновременно в системе охранной и пожарной сигнализации при одинаковых по напряжению входных сигналах.

Посты ПАСО1-П используются в системах, где наличие взрывоопасных смесей исключено.

Основан на принципе обратного пьезоэффекта при подаче генерированного, промодулированного в резонансном диапазоне частот напряжения.

В данном изделии применены две промодулированные частоты, что позволяет использовать эти изделия в двух режимах работы.

Основные преимущества ПАСО1-П перед постами ПАСО1 с электромеханическим приводом:

– малая потребляемая мощность потребления;

– возможность применения модулированных частот, которые отличаются от промышленных;

– отсутствие дополнительной регулировки в процессе эксплуатации;

– наличие управляющих сигналов, что дает возможность при одинаковом напряжении цепей управления использовать одновременно в охранной и пожарной сигнализации;

– возможность применения двух цветов сигнализации при соблюдении малых габаритов.



Условия эксплуатации ПАСО1-П

Характеристики	Значения
Климатическое исполнение постов	У1 и У3
Температура окружающего воздуха:
– для У1	от -50 ˚С до +60 ˚С
– для У3	от -30 ˚С до +70 ˚С
Степень защиты постов	IP65
Относительная влажность воздуха	до 95 % при температуре до +60 ˚С
Высота над уровнем моря	не ограничена



Посты аварийной сигнализации ПАСО1-П состоят из индикатора световой сигнализации, блока подачи звуковых сигналов, которые расположены на крышке. На корпусе расположен ввод для подсоединения кабеля диаметром от 8 до14 мм. Связь между световой и звуковой сигнализацией осуществляется блоком электронных преобразований, работающем на микропроцессорном управлении.

В качестве индикатора световой сигнализации использован индикатор высокой яркости КИПМ20, шестикристальный с двумя цветами сигнализации.

Подача звукового сигнала осуществляется пьезокерамическим динамиком SCS-32 фирмы Sonitron для климатического исполнения У1 и РСТ-5700 фирмы КЕРО для климатического исполнения У3.

В зависимости от подачи управляющих сигналов U1 или U2 задается режим работы светового сигнала (повторнократковременный или же непрерывный), а также работа звукового сигнала (первая модулированная чистота или вторая модулированная чистота).



Технические характеристики ПАСО1-П

Характеристики	Значения
Номинальное рабочее напряжение:
– переменный ток, В	24, 36, 127, 220
– постоянный ток, В	12, 18, 24
Номинальный рабочий ток, А не более	0,04
Максимальный ток в режиме ожидания, А не более	0,01
Номинальная потребляемая мощность, Вт не более	1
Уровень звукового давления сигнала по акустической оси на расстоянии 1 м:
– для климатического исполнения У1, не менее, дБ	98
– для климатического исполнения У3, не менее, дБ	118
Сила света, mcd не менее	2000
Угол обзора светодиода, град	180
Диапазон первой модулированной частоты, Гц	от 1000 до 5000 с частотой 1Гц.
Диапазон второй модулированной частоты, Гц	от 2500 до 3500 с частотой 4Гц.
Цвета светодиода (возможны другие варианты по требованию заказчика)	зеленый – красный, желтый – красный



Обозначение постов ПАСО1-П при заказе

ПАСО1-П-Х1Х2-1Х31Х4

ПАСО1 – пост аварийной сигнализации светозвуковой, общепромышленного применения;

П – пьезокерамический динамик;

Х1 – номинальное напряжение

– переменного тока: 1 – 24 В; 2 – 36 В; 3 – 127 В; 4 – 220 В;

– постоянного тока: 5 – 12 В; 6 – 18 В; 7 – 24 В.

Х2 – режим работы: 3 – совмещенный;

Х3 – цвет свечения первого сигнализатора: Л – зеленый, Ж – желтый;

Х4 – цвет свечения второго сигнализатора: К – красный.



Электрическая схема постов типа ПАСО1-П





Таблица назначения клеммных зажимов поста ПАСО1-П

№ клеммного зажима ХТ1	Обозначение	Назначение	Режим работы звукового сигнала	Режим работы светового сигнализатора Q1	Режим работы светового сигнализатора Q2
1	N	Нейтраль сети	Дежурный	Дежурный	Дежурный
2	U	Фаза сети
3	Uвх1	Первая ступень сигнализации	Первая модулированная частота	Повторнократковременный	Отключен
4	Uвх2	Вторая ступень сигнализации	Вторая модулированная частота	Отключен	Непрерывный





Купить ПАСО1-П пост сигнализации общепромышленный

nemz.ru

Пост сигнализации общепромышленный из стали серии ПАСО1

Посты аварийной сигнализации типа ПАСО1 предназначены для предупреждающей и аварийной звуковой и световой сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах. Посты типа ПАСО1 изготавливаются в общепромышленном исполнении. Посты ПАСО1 предназначены для эксплуатации в отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных смесей исключено.

Условия эксплуатации

Климатическое исполнение постов – У1 по ГОСТ 15150-69;

• посты исполнений выполняются в химостойком исполнении Х3 по ГОСТ 24682-81;
• нижнее и верхнее значение температуры окружающего воздуха от минус 45 до плюс 40°С;
• относительная влажность окружающей среды до 98±2% при температуре 35±2°С с конденсацией влаги.

Степень защиты оболочек постов от пыли и влаги – IР65 по ГОСТ 14254.

• высота над уровнем моря не более 4300м;
• положение поста в пространстве – без ограничений;
• средняя наработка на отказ То, не менее – 3 000 ч;
• средний полный ресурс до списания Тр.ср.сп.(срок службы) – 10 лет.

Время работы постов работающих от постоянного тока: в режиме сигнал – секунда, пауза – секунда не более 2 часов, остальных не более 8 часов.

Технические характеристики

Наименование параметра	Норма
	Для ПАСО1-ХХХУ1	Для ПАСО1-ХХХХУ1
Номинальное напряжение переменного тока частотой сети 50 или 60 Гц, В	24, 36, 110, 127, 220, 380	24,36,127,220,380
Номинальное напряжение постоянного тока, В	12, 24, 110, 220	24, 220
Потребляемая мощность, Вт	35
Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,85-1,1Uн), дБ	102±2 для ПАСО1(С) и 106±2 для ПАСО1(Г) 90±2 для ПАСО1(З) и 94 ±2 для ПАСО1(К)
Частотная характеристика сигналов, Гц	200-2000
Яркость по оси, мкд	200-500
Номинальный ток контактных зажимов, А	до 3

Конструкция

Пост аварийной сигнализации ПАСО1 состоит из устройства подачи звуковых сигналов и фонаря световой сигнализации. В корпусе ПАСО1 расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и фонарь световых сигналов.

Фонарь световых сигналов состоит из 3 светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке поста ПАСО1.

Пост аварийной сигнализации ПАСО1 состоит из корпуса и крышки и кабельного ввода. В дне корпуса постов ПАСО1(С,Г) имеется отверстие под кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При необходимости заглушка и кабельный ввод меняются местами.

Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов согласно режиму работы поста.

Режимы работы

Посты ПАСО1 работают в следующих режимах:

а) повторнократковременный, при этом:

• 1. частота сигналов – 30-60 в минуту;
• 2. продолжительность сигнала – 0,5с- 1с;
• 3. интервал между сигналами – 0,5с- 1с;

б) Комплексный режим – сочетание повторно-кратковременного и непрерывного режимов световой и звуковой сигнализации в зависимости от подачи управляющих сигналов. При одновременной подаче управляющих сигналов выполняется непрерывный режим для световой и звуковой сигнализации.

в) Комплексный -1 режим – сочетание повторно-кратковременного режима с автоматическим отключением звукового сигнала через 3 минуты при продолжении подачи светового сигнала в непрерывном режиме.

Структура условного обозначения

П А С О1 – Х1- Х2Х3Х4У1, где:

ПАСО1 – пост аварийной сигнализации общепромышленный световой и звуковой;

Х1 – тип исполнения: С – сирена, Г – горн, З – звонок, К – колокол;

Х2 – номинальное напряжение:

Для работающих в повторно-кратковременном режиме:

• • 1 – 24 В,
  • 2 – 36В,
  • 3 -110,
  • 4 -127,
  • 5 -220,
  • 6 -380;
  • 7 – 24В,
  • 8 – 110,
  • 9 – 220В;
  • 10 – 12В;

переменного тока В, (50 или 60 Гц):

постоянного тока:

Для работающих в режиме комплексный и комплексный 1 :

• • 1 – 24 В,
  • 2 – 36В,
  • 4 – 127В;
  • 5 – 220В,
  • 6 – 380В,

переменного тока (50 или 60 Гц):

постоянного тока:

Х3 – режим работы: отсутствие индекса – повторнократковременный;

• 3 – комплексный;
• 4 – комплексный 1.

Х4 – цвет светового сигнализатора: К – красного свечения

У1 – климатическое исполнение и категория размещения.

www.texnogaz.com
