ПВКВ провод и его характеристики
Ассортимент ПВКВ
Провод ПВКВ 2,5 и других сечений, применяется достаточно широко. Но встретить его в разводках электрических сетей практически невозможно, хотя он и предназначен для низковольтных сетей до 660В.
Связано это с некоторыми его особенностями и ценой. Что это за особенности, и какова сфера применения этого провода, мы и рассмотрим в нашей статье.
Расшифровка и структура провода
Начнем наш разговор с разбора аббревиатуры названия провода и его структуры. Это позволит нам в дальнейшем понимать, с чем связаны те или иные характеристики проводника.
Что означает ПВКВ?
В качестве примера давайте разберем провод ПВКВ 4. Каждая буква в этой аббревиатуре обозначает определенное свойство, которое влияет на его свойства.
Сечение ПВКВ
- Первая буква может быть «А». Она означает, что провод изготовлен из алюминия. В нашем случае ее нет, что говорит нам о том, что провод изготовлен из меди.
- Вторая буква «П». Она определяет тип изделия, когда перед нами именно провод, а не «Ш» — шнур или «К» — кабель.
- Третья буква «В». Она обозначает тип изоляции. В нашем случае, это поливинилхлорид или как его еще называют, винил. Это достаточно эластичный материал со стабильными диэлектрическими свойствами.
Свойства кремнийорганической резины
- Четвертая буква «К». Она говорит нам о наличии второго слоя изоляции. Это кремнийорганическая резина. Этот материал значительно более устойчив к температурным воздействиям, что выводит наш провод на совершенно иной уровень.
- И наконец буква «В». Она указывает на назначение кабеля – выводной. То есть, производитель рекомендует использовать его в качестве выводов электрических машин. Именно поэтому в начале нашей статьи мы сказали, что используется этот провод достаточно широко, но в электрических сетях встретить его практически невозможно.
- Ну и последнее значение в аббревиатуре — это цифра. Она указывает нам на сечение провода в мм2.
Строение провода
Теперь давайте разберем, как устроен данный проводник, и в качестве примера возьмем все тот же ПВКВ 4 провод.
 Классы гибкости | Начнем наш разбор с токоведущей части. Как мы уже говорили выполнена она из меди. Но важным тут является и тот аспект, что провод относится к четвёртому классу по гибкости. Всего существует 6 классов гибкости. Первый класс — это наименее гибкие проводники. Сечением до 16 мм2 они обычно выполняются одной проволокой. А вот шестой класс, это наиболее гибкие проводники, которые обычно называют шнурами. |
 Нормы диаметра жил отдельных проволок проводов 4 класса гибкости | Четвертый класс много это или мало? Для ответа на этот вопрос давайте разберемся, от чего зависит гибкость провода. Во-первых, это количество проволок которые скручены между собой и образуют нормируемое сечение. А во-вторых, это диаметр этих проволок. Чем он меньше, тем гибче проводник. Эти два понятия связаны между собой. |
 Нормы диаметра жил отдельных проволок в изделиях 6 класса гибкости | Для четвертого класса максимально допустимый диаметр для проводов с номинальным сечением в 4 мм2, согласно ГОСТ 22483 – 2012 должен составлять 0,53 мм. Для сравнения: этот же диаметр у проводов шестого класса должен не превышать 0,16 мм, а у третьего — 0,87 мм. |
Слои изоляции ПВКВ | Как мы помним из расшифровки, нашу токоведущую часть покрывает слой изоляции из винила. Его толщина так же зависит от сечения проводника. Так, для провода сечением в 1 мм2 толщина винилового слоя изоляции составит 0,6 мм. А для провода с сечением в 95 мм2, эта толщина уже будет равняться 1,6 мм. |
 Толщина изоляции провода ПВКВ | Виниловая оболочка покрывается слоем кремнийорганической резины. Как говорит инструкция, этот слой так же напрямую зависит от сечения проводника. Так, для проводника сечением в 1 мм2 он составит 0,2 мм, а для провода в 95 мм2 – 0,3 мм. Как видите, разница не очень большая, и границей в их разделении является сечение в 10 мм2. |
Ряд сечений провода ПВКВ | На этом со структурой провода в общем-то окончено, но тут хотелось бы добавить несколько слов о возможных сечениях провода. Он выпускается согласно нормируемого ряда сечением от 0,5 мм2 до 150 мм2. |
Характеристики ПВКВ
Провод ПВКВ и технические характеристики: благодаря своей структуре они имеют несколько отличные значения от большинства других проводов. Все их можно разделить на два вида – механические и электрические.
Механические свойства
Начнем с механических характеристик, ведь во многом именно из-за них и сделана столь сложная структура провода. Но давайте обо всем по порядку.
Радиус изгиба
- Начнем с такого важного параметра, как гибкость провода. Но здесь мы будем говорить не о классах гибкости, а о допустимом радиусе изгиба. То есть, насколько сильно провод может изгибаться без повреждения его структуры в процессе эксплуатации и при монтаже. Так вот, провод можно намотать 20 раз на цилиндр, равный двукратному диаметру провода. Это очень хороший результат. И это испытание вы вполне можете выполнить своими руками.

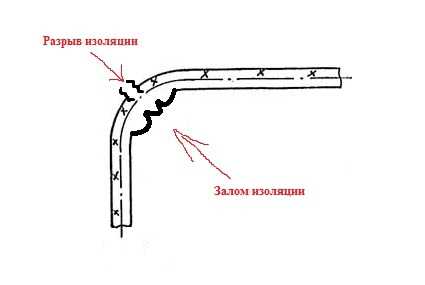

Почему важно соблюдать радиус изгиба?
- Но главное, ради чего затеивался этот второй слой из кремнийорганической резины — это температурная стойкость провода. Дело в том, что винил не способен длительно выдерживать температуру выше 70⁰С. А вот кремнийорганическая резина способна. Но цена на этот материал значительно выше.
Механические характеристики
- В связи с этим, резина применяется только как поверхностная оболочка. Это позволяет проводу ПВКВ выдерживать температуры от -60⁰С до +180⁰С, что является очень хорошим показателем.
Обратите внимание! Температура в 180⁰С касается только внешнего воздействия температур. Сам проводник нагревать до таких температур недопустимо ведь токоведущая часть соприкасается с винилом, который уже при температуре в 70⁰С начинает терять свои механические свойства.
- Кроме того, провод ПВКВ стоек по отношению к солнечному воздействию, лакам, плесени, вибрации, повышенной влажности и многим другим параметрам. Но есть и одно «но». Кремнийорганическая резина крайне плохо переносит контакт с маслом и другими агрессивными средами, что накладывает определенные ограничения.
Характеристики ПВКВ
- Срок службы такого провода составляет не менее 8 лет. Но как проверено на практике при нормальных условиях эксплуатации этот срок значительно выше.
Электрические характеристики ПВКВ
Но как бы ни были хороши механические свойства, но ПВКВ — это прежде всего проводник. Поэтому, при выборе никак нельзя обходить вниманием и его электрические показатели.

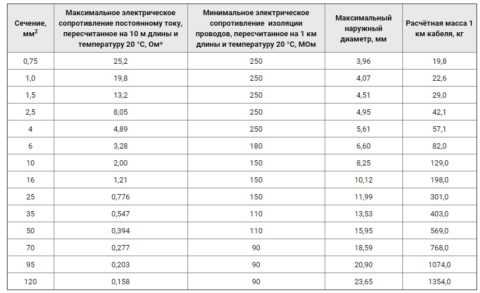

На фото электрические характеристики ПВКВ
- В первую очередь, это внутреннее сопротивление проводника. Оно регламентируется ГОСТ 22482 – 2012, и зависит от сечения и температуры провода. Чем ниже сечение провода, тем выше его сопротивление. И чем выше температура провода, тем выше его сопротивление.
Обратите внимание! ГОСТ определяет норму по измерению сопротивления проводников при температуре в 20⁰С. Когда замеры производятся при других температурах, они должны быть приведены к данной норме с помощью поправочных коэффициентов, которые прописаны в стандарте.
Поправочные температурные коэффициенты
- Так, рассматриваемый нами провод с сечением в 4 мм2 должен иметь сопротивление не выше чем 4,89Ом на 1 км длины. Для сравнения, у провода с сечением в 95 мм2 это сопротивление должно быть не выше 0,2Ом.
- Следующим важным электрическим параметром является сопротивление изоляции провода. Для провода ПВКВ оно должно составлять не менее 20МОм на каждый километр длины провода.

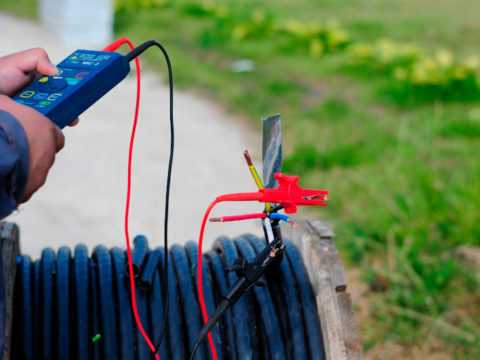

Замер сопротивления изоляции
- Кроме того, при приемке в эксплуатацию и периодически в процессе использования, провод должен подвергаться высоковольтным испытаниям как на видео. Он должен в течении 5 минут выдерживать напряжение в 2500В. Частота напряжения при этом должна быть 50Гц.
Вывод
ПВКВ 4 провод является хорошим вариантом для использования его в качестве выводов электрических машин. Собственно говоря, для этого он и предназначен. Кроме того, он может быть использован в электроустановках с повышенной температурой эксплуатации. Главное — отсутствие агрессивных сред в местах прокладки провода.
elektrik-a.su
Провод ПВКВ – технические характеристики, описание, расшифровка
Расшифровка провода ПВКВ:
П – ПроводВ – Для выходных концов электрических машин
КВ – Изоляция из двухслойной кремнийорганической резины
Элементы конструкции провода ПВКВ:
Провод силовой теплостойкий с медной токопроводящей жилой повышенной гибкости, двухслойной изоляцией из кремнийорганической резины.Условия эксплуатации провода ПВКВ:
Провод предназначен для выводных концов электрических машин и аппаратов на переменное напряжение до 660 и 1140 В частотой соответственно до 400 и 60 Гц.Вид климатического исполнения провода – О2.
Длительно допустимая температура эксплуатации провода – минус 60 до 180°С.
Класс нагревостойкости – Н.
Провод предназначен для работы при напряжении 380 и 660В частотой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.
Провод выдерживает не менее 20 циклов изгибов вокруг цилиндра диаметром, равным двукратному диаметру провода.
Провод стойкий к воздействию пониженного атмосферного давления 1,3 кПа (1мм рт.ст.) и повышенного атмосферного давления 294 кПа (Зкгс/см2), вибраций, механических ударов.
Провод стоек к воздействию пониженной рабочей температуры среды до минус 60°С.
Провод стойкий к воздействию лаков и пропиточных составов.
Провод предназначен для эксплуатации при относительной влажности воздуха до 100% при температуре до 35°С.
Монтаж провода без предварительного нагрева должен производиться при температуре не ниже минус 15°С.
Минимальный радиус изгиба при монтаже – два диаметра провода.
Провод соответствует ТУ16.К80-09-90.
Технические характеристики провода ПВКВ:
Число жил – 1.Провод может иметь расцветку: черную или серую (Ч), красную или коричневую (К), белую (Б), допускается расцветка любых цветов.
Провод на поверхности изоляции красного цвета имеет одну риску.
Электрическое сопротивление изоляции 1 км провода после пребывания в воде не менее 3 ч при температуре (20+5)°С:
1. На напряжение 380 В:
– для провода номинальным сечением 0,2-2,0мм2 – не менее 150 МОм;
– для провода номинальным сечением 2,5-6,0мм2 – не менее 120 МОм;
– для провода номинальным сечением 8,0-35,0мм2 – не менее 80 МОм;
– для провода номинальным сечением 50,0-95,0мм2 – не менее 50 МОм.
2. На напряжение 660 В:
– для провода номинальным сечением 0,2-4,0мм2 – не менее 250 МОм;
– для провода номинальным сечением 5,0-8,0мм2 – не менее 180 МОм;
– для провода номинальным сечением 10,0-25,0мм2 – не менее 150 МОм;
– для провода номинальным сечением 35,0-50,0мм2 – не менее 110 МОм;
– для провода номинальным сечением 70,0-120,0мм2 – не менее 90 МОм.
Срок службы проводов – не менее 8 лет.
cable.ru
Кабель ПВКФ
Расшифровка провода ПВКФ:
П – Провод
В – Для выходных концов электрических машин
К – Изоляция из кремнийорганической резины
Ф – Оболочка из фторсилоксановой резины
Элементы конструкции провода ПВКФ:
Провод силовой теплостойкий с медной токопроводящей жилой повышенной гибкости, двухслойной изоляцией из кремнийорганической и фторсилоксановой резины.
Условия эксплуатации провода ПВКФ:
Провод предназначен для выводных концов электрических машин и аппаратов на переменное напряжение до 660 и 1140 В частотой соответственно до 400 и 60 Гц.
Вид климатического исполнения провода – О2.
Длительно допустимая температура эксплуатации провода – минус 60 до 180°С.
Класс нагревостойкости – Н.
Провод предназначен для работы при напряжении 380 и 660В частотой до 400 Гц в условиях агрессивной среды и смазочных масел.
Провод выдерживает раздавливающее усилие при давлении режущей кромкой шириной 400 мкм под углом 90°:
– провода на напряжение 380В номинальным сечением 0,2-0,5мм2 – 30 Н;
– провода на напряжение 380В номинальным сечением 0,75-1,2мм2 – 40 Н;
– провода на напряжение 380В номинальным сечением 1,5-2,5мм2 – 60 Н;
– провода на напряжение 660В номинальным сечением 0,2-0,5мм2 – 60 Н;
– провода на напряжение 660В номинальным сечением 0,75-1,2мм2 – 80 Н;
– провода на напряжение 660В номинальным сечением 1,5-2,5мм2 – 80 Н.
Провод стойкий к воздействию пониженного атмосферного давления 1,3 кПа (1мм рт.ст.) и повышенного атмосферного давления 294 кПа (Зкгс/см2), вибраций, механических ударов.
Провод стоек к воздействию пониженной рабочей температуры среды до минус 60°С.
Провод на напряжение 660 В стойкий к воздействию машинного и трансформаторных масел.
Провод стойкий к воздействию лаков и пропиточных составов.
Провод предназначен для эксплуатации при относительной влажности воздуха до 100% при температуре до 35°С.
Монтаж провода без предварительного нагрева должен производиться при температуре не ниже минус 15°С.
Минимальный радиус изгиба при монтаже – два диаметра провода.
Провод соответствует ТУ16.К80-09-90.
Технические характеристики провода ПВКФ:
Число жил – 1.
Провод может иметь две риски.
Электрическое сопротивление изоляции 1 км провода после пребывания в воде не менее 3 ч при температуре (20+5)°С:
1. На напряжение 380 В:
– для провода номинальным сечением 0,2-2,0мм2 – не менее 150 МОм;
– для провода номинальным сечением 2,5-6,0мм2 – не менее 120 МОм;
– для провода номинальным сечением 8,0-35,0мм2 – не менее 80 МОм;
– для провода номинальным сечением 50,0-95,0мм2 – не менее 50 МОм.
2. На напряжение 660 В:
– для провода номинальным сечением 0,2-4,0мм2 – не менее 250 МОм;
– для провода номинальным сечением 5,0-8,0мм2 – не менее 180 МОм;
– для провода номинальным сечением 10,0-25,0мм2 – не менее 150 МОм;
– для провода номинальным сечением 35,0-50,0мм2 – не менее 110 МОм;
– для провода номинальным сечением 70,0-120,0мм2 – не менее 90 МОм.
Срок службы проводов – не менее 8 лет.
www.rucabel.ru
ТУ16.К80-09-90 (взамен ГОСТ 16036-79)
Провода одножильные с медными жилами повышенной гибкости класса 4 предназначены для выводных концов электрических машин и аппаратов на переменное напряжение до 660 и 1140 В частотой соответственно до 400 и 60 Гц.
Вид климатического исполнения провода марки ПВВТ – Т2, остальных марок – 02.
Марки, особенности конструкции, длительно допустимая температура эксплуатации, классы нагревостойкости и преимущественная область применения проводов приведены в табл. 1.
Таблица 1
| Марка провода | Особенности конструкции | Длительно допустимая температура эксплуатации провода | Класс нагрево-стойкости | Преимущественная область применения |
|---|---|---|---|---|
| ПВВТ | Изоляция из поливи-нилхлорид-ного пластиката, теплостойкий | От минус 40 до 105°С | А | Для работы при напряжении 380 В ча-тотой до 400 Гц в условиях агрессивных сред, масел |
| ПВКФ | Двухслойная изоляция из кре-мнийорга-нической и фторсилок-сановой резины | От минус 60 до 180°С | Н | Для работы при напряжении 380 и 660В частотой до 400 Гц в условиях агре-сивной среды и смазочных масел |
| ПВФС | Изоляция из фтороксикса-новой резины | От минус 60 до 180 °С | Н | Для работы при напряжении 660В частотой до 400 Гц и 1140 В частотой до 60 Гц в условиях агрессивных сред, масел |
| ПВКВ | Двухслойная изоляция из кремнийорга-нической резины | От минус 60 до 180 °С | Н | Для работы при напряжении 380 и 660В частотой до 400 Гц, при отсутствии воздействия агрессивных сред и масел |
| РКГМ | Изоляция из кремнийорга-нической резины, в оплетке из стекловолокна, пропитанной эмалью или теплостойким лаком | От минус 60 до 180 °С | Н | Для работы при напряжении 660В частотой до 400 Гц, при отсутствии воздействия агрессивных сред и масел |
| РКГМПТ | Изоляция из кремнийорга-нической резины повышенной теплостойкости, в оплетке из стекловолокна, пропитанной эмалью или лаком | От минус 60 до 200°С | С | То же |
Пример условного обозначения провода марки ПВКФ с жилой сечением 6,0 мм2, на напряжение 380 В: Провод ПВКФ 6,0-380 ТУ16.К80-09-90.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальный наружный диаметр проводов приведен в табл. 2.
Таблица 2
| Номинальное сечение жилы, мм2 | Номинальный наружный диаметр проводов, мм. марок | |||||
|---|---|---|---|---|---|---|
| ПВВТ | ПВКВ ПВКФ | РКГМ, РКГМПТ | ПВФС | |||
| на напряжение | на напряжение | |||||
| 380 В | 660 В | 660 В | 1140 В | |||
| 0,2 | – | 2,2 | 2,6 | – | – | – |
| 0,35 | – | 2,4 | 2,8 | – | – | – |
| 0,5 | – | 2,5 | 2,9 | – | – | – |
| 0,75 | 2,5 | 2,8 | 3,6 | 3,5 | 3,6 | 4,0 |
| 1,0 | 2–7 | 2,9 | 3,7 | 3,6 | 3,7 | 4,1 |
| 1,2 | 3,1 | 3,9 | 3,7 | – | – | |
| 1,5 | 3,1 | 3,3 | 4,1 | 3,9 | 4.1 | 4,5 |
| 2,0 | 3,5 | 4,3 | 4,3 | – | ||
| 2,5 | 3,5 | 4,1 | 4,5 | 4,6 | 4,5 | 4,9 |
| 3,0 | 4,3 | 4,7 | 4,8 | – | – | |
| 4,0 | 4–3 | 4,7 | 5,1 | 5,4 | 5–1 | 5,5 |
| 5,0 | 5,1 | 5,5 | 5,8 | – | ||
| 6,0 | 5,2 | 5,6 | 6,0 | 6,3 | 6,0 | 6,4 |
| 8,0 | – | 6,3 | 6,7 | 6,9 | – | – |
| 10,0 | 6,5 | 7,1 | 7,5 | 7,6 | 7,3 | 7,7 |
| 16,0 | – | 8,8 | 9,2 | 9,2 | 9,0 | 9,4 |
| 25,0 | – | 10,5 | 10,9 | 10,9 | 10,7 | 11,1 |
| 35,0 | – | 11,9 | 12,3 | 12,2 | 12,1 | 12,5 |
| 50,0 | – | 14,1 | 14,5 | 14,1 | 14,3 | 14,7 |
| 70,0 | – | 16,5 | 16,9 | 16,5 | 16,7 | 17,1 |
| 95,0 | – | 18,6 | 19,0 | 18,6 | 18,8 | 19,2 |
| 120,0 | – | – | 21,5 | 20,5 | 21,1 | 21,9 |
Масса проводов приведена в табл. 3.
Строительная длина проводов с жилой сечением 0,2-8,0 мм2
Таблица 3
| Номинальное сечение жилы, мм2 | Расчетная масса 1 км проводов, кг, марок | |||||||
|---|---|---|---|---|---|---|---|---|
| ПВКВ на напряжение | ПВКФ на напряжение | ПВВТ | РКГМ, РКГМПТ | ПВФС на напряжение | ||||
| 380 В | 660 В | 380 В | 660 В | 660 В | 1140 В | |||
| 0,2 | 6,9 | 9,0 | 7,0 | 9,2 | – | – | – | |
| 0,35 | 8,9 | 11,2 | 9,0 | 11,4 | – | – | – | – |
| 0,5 | 10,1 | 12,9 | 10,5 | 13,0 | – | – | – | – |
| 0,75 | 14,2 | 19,8 | 14,4 | 20,0 | 11,9 | 18,4 | 21,6 | 25,0 |
| 1,0 | 16,5 | 22,6 | 16,7 | 22,7 | 15,6 | 21,0 | 23.7 | 28,2 |
| 1,2 | 19.1 | 25,4 | 19,3 | 25,6 | – | 23,8 | – | – |
| 1,5 | 22.4 | 29,0 | 22,6 | 29,2 | 21,3 | 27,0 | 30,2 | 34,4 |
| 2,0 | 28,0 | 35,1 | 28,2 | 35.3 | – | 32,7 | – | – |
| 2,5 | 36,8 | 42,1 | 37,0 | 42,3 | 33,5 | 41,7 | 43,2 | 47,7 |
| 3,0 | 41,8 | 46,1 | 42,0 | 46,3 | – | 48,0 | – | – |
| 4,0 | 52,2 | 57,1 | 52,4 | 57,4 | 49,8 | 58,9 | 58,9 | 63,9 |
| 5,0 | 63,0 | 67,6 | 63,2 | 67,9 | – | 69,4 | – | – |
| 6,0 | 76,8 | 82,0 | 77,0 | 82,3 | 72,0 | 86,1 | 84,1 | 90,1 |
| 8,0 | 100,0 | 106,0 | 101,0 | 107,0 | – | 107,0 | – | – |
| 10,0 | 121,0 | 129,0 | 122,0 | 130,0 | 113,0 | 128,0 | 132,0 | 135,0 |
| 16,0 | 189,0 | 198,0 | 190,0 | 199,0 | – | 199,0 | 201,0 | 207,0 |
| 25,0 | 291,0 | 301,0 | 292,0 | 302,0 | – | 301,0 | 304,0 | 320,0 |
| 35,0 | 392,0 | 403,0 | 393,0 | 404,0 | – | 403,0 | 406,0 | 417,0 |
| 50,0 | 556,0 | 570,0 | – | 549,0 | 572,0 | 585,0 | ||
| 70,0 | 752,0 | 768,0 | 753,0 | 769,0 | – | 755,0 | 772,0 | 758,0 |
| 95,0 | 1055,0 | 1074,0 | 1056,0 | 1075,0 | – | 1018.0 | 1078,0 | 1098,0 |
| 120,0 | – | 1354,0 | – | 1355,0 | – | 1280,0 | 1358,0 | 1378,0 |
не менее 200 м на барабане и 100 м – в бухте, сечением 10,0 и
16,0 мм2 – не менее 20 м на барабане и 50 м в бухте, сечением
25 мм2 и выше – не менее 50 м.
Провода марок ПВВТ, ПВКВ могут иметь расцветку: черную или серую (Ч), красную или коричневую (К), белую (Б), допускается расцветка любых цветов. Провод марки ПВКВ на поверхности изоляции красного цвета имеет одну риску, провод марки ПВКФ – две риски.
Электрическое сопротивление изоляции 1 км провода после пребывания в воде не менее 3 ч при температуре (20±5) °С приведено в табл. 4.
Таблица 4
| Марка (обозначение) провода | Номинальное сечение жилы, мм2 | Электрическое сопротивление изоляции, МОм, не менее |
|---|---|---|
| ПВВТ | 0,75-1,5 | 15 |
| 2,5-10,0 | 10 | |
| ПВКВ-380, ПВКФ-380 | 0,2-2,0 | 150 |
| 2,5-6,0 | 120 | |
| 8.0-35,0 | 80 | |
| 50,0-95,0 | 50 | |
| ПВКВ-660, ПВКФ-660 | 0,2-4,0 | 250 |
| 5,0-8,0 | 180 | |
| 10,0-25,0 | 150 | |
| 35,0-50,0 | 110 | |
| 70,0-120,0 | 90 | |
| РКГМ, РКГМ ПТ | 0,75-2,5 | 250 |
| 3,0-4,0 | 200 | |
| 5,0-8,0 | 170 | |
| 10,0-16,0 | 150 | |
| 25,0-50,0 | 110 | |
| 70,0-120,0 | 90 | |
| ПВФС-660 | 0,75-3,0 | 50 |
| 4,0 и 6,0 | 40 | |
| 10,0 и 16,0 | 30 | |
| 25,0-50,0 | 20 | |
| 70,0-120,0 | 15 | |
| ПВФС-1140 | 0,75-3,0 | 80 |
| 4,0 и 6,0 | 70 | |
| 10,0 и 16,0 | 60 | |
| 25,0-50,0 | 50 | |
| 70,0-120,0 | 40 |
Провода марок ПВВТ, ПВКВ и ПВКФ выдерживают не менее 20 циклов, остальные провода – не менее 10 циклов изгибов
вокруг цилиндра диаметром, равным двукратному диаметру провода.
Провод марки ПВКФ с жилой сечением от 0,2 до 2,5 мм2
выдерживает раздавливающее усилие при давлении режущей кромкой шириной 400 мкм под углом 90°, приведенное в табл. 5.
Таблица 5
| Номинальное сечение жилы, мм2 | Раздавливающее усилие, Н, не менее, для проводов на напряжение, В | |
|---|---|---|
| 380 | 660 | |
| 0,2-0,5 | 30 | 60 |
| 0,75-1,2 | 40 | 80 |
| 1,5-2,5 | 60 | 80 |
Провода стойки к воздействию пониженного атмосферного давления 1,3-102 Па (1мм рт.ст.) и повышенного атмосферного давления 29,4-104 Па (3 кгс/см2), вибраций, механических ударов.
Провод марки ПВВТ стоек к воздействию пониженной рабочей температуры среды до минус 40°С, провода остальных марок – до минус 60 °С.
Провода стойки к воздействию плесневых грибов.
Провода марок ПВКФ и ПВФС на напряжение 660 В стойки к воздействию машинного и трансформаторного масел; провод марки ПВФС на напряжение 1140 В – трансформаторного масла.
Провода марок ПВКВ, ПВВТ, ПВКФ и ПВФС стойки к воздействию лаков и пропиточных составов.
Провода марок ПВФС и ПВВТ стойки к воздействию стандартной жидкости СЖР-3.
Срок службы проводов – не менее 8 лет.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Провода предназначены для эксплуатации при
относительной влажности воздуха до 100% при температуре до 35 °С.
Монтаж проводов без предварительного нагрева должен производиться при температуре не ниже минус 15 °С.
Минимальный радиус изгиба при монтаже – два диаметра провода.
СПРАВОЧНЫЕ ДАННЫЕ
ТУ16.К80-09-90 действуют без ограничения срока и без изменений.
Коды ОКП приведены в табл. 6.
Таблица 6
| Марка провода | Код ОКП | Марка провода | Код ОКП |
| ПВВТ | 35 5113 1800 | РКГМ | 35 5115 0100 |
| ПВКФ | 35 5115 0500 | РКГМПТ | 35 5115 0300 |
| ПВКВ | 35 5115 0400 | ПВФС | 35 5114 5200 |
optochip.org
Описание и расшифровка ПВКВ 1х1,5-0,66:
П – Провод
В – Для выходных концов электрических машин
КВ – Изоляция из двухслойной кремнийорганической резины
Элементы конструкции ПВКВ 1х1,5-0,66:
Провод силовой теплостойкий с медной токопроводящей жилой повышенной гибкости, двухслойной изоляцией из кремнийорганической резины.
Условия эксплуатации ПВКВ 1х1,5-0,66:
Провод предназначен для выводных концов электрических машин и аппаратов на переменное напряжение до 660 и 1140 В частотой соответственно до 400 и 60 Гц.
Вид климатического исполнения провода – О2.
Длительно допустимая температура эксплуатации провода – минус 60 до 180°С.
Класс нагревостойкости – Н.
Провод предназначен для работы при напряжении 380 и 660В частотой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.
Провод выдерживает не менее 20 циклов изгибов вокруг цилиндра диаметром, равным двукратному диаметру провода.
Провод стойкий к воздействию пониженного атмосферного давления 1,3 кПа (1мм рт.ст.) и повышенного атмосферного давления 294 кПа (Зкгс/см2), вибраций, механических ударов.
Провод стоек к воздействию пониженной рабочей температуры среды до минус 60°С.
Провод стойкий к воздействию лаков и пропиточных составов.
Провод предназначен для эксплуатации при относительной влажности воздуха до 100% при температуре до 35°С.
Монтаж провода без предварительного нагрева должен производиться при температуре не ниже минус 15°С.
Минимальный радиус изгиба при монтаже – два диаметра провода.
Провод соответствует ТУ16.К80-09-90.
Технические характеристики ПВКВ 1х1,5-0,66:
Число жил – 1.
Провод может иметь расцветку: черную или серую (Ч), красную или коричневую (К), белую (Б), допускается расцветка любых цветов.
Провод на поверхности изоляции красного цвета имеет одну риску.
Электрическое сопротивление изоляции 1 км провода после пребывания в воде не менее 3 ч при температуре (20+5)°С:
1. На напряжение 380 В:
– для провода номинальным сечением 0,2-2,0мм2 – не менее 150 МОм;
– для провода номинальным сечением 2,5-6,0мм2 – не менее 120 МОм;
– для провода номинальным сечением 8,0-35,0мм2 – не менее 80 МОм;
– для провода номинальным сечением 50,0-95,0мм2 – не менее 50 МОм.
2. На напряжение 660 В:
– для провода номинальным сечением 0,2-4,0мм2 – не менее 250 МОм;
– для провода номинальным сечением 5,0-8,0мм2 – не менее 180 МОм;
– для провода номинальным сечением 10,0-25,0мм2 – не менее 150 МОм;
– для провода номинальным сечением 35,0-50,0мм2 – не менее 110 МОм;
– для провода номинальным сечением 70,0-120,0мм2 – не менее 90 МОм.
Срок службы проводов – не менее 8 лет.
sekabel.ru
Кабель ПРКС. Провод ПРКА. Провод ПВКВ
КОНСТРУКЦИЯ
Для кабеля ПРКС:
- Число жил от 2 до 5, медные, не ниже 3-класса.
- Изоляция из кремнийорганической резины.
- Оболочка из кремнийорганической резины разной расцветки.
Соответствует требованиям «Технического регламента в области пожарной безопасности», ГОСТ Р 53315-2009– О1.8.2.3.4. (ПРГО 1).
Для провода ПРКА:
- Токопроводящая жила – многопроволочная.
- Изоляция – кремнийорганическая резина повышенной твердости. пропитанная противогнилостным составом.
Соответствует требованиям «Технического регламента в области пожарной безопасности», ГОСТ – 26445-85.
Для провода ПВКВ:
- Жила – многопроволочная медная не ниже 3 класса.
- Изоляция – двухслойная из кремнийорганической резины пропитанное нагревостойким лаком.
- Оплетка – оплетка из стекловолокна, пропитанная термостойким лаком.
Соответствует требованиям «Технического регламента в области пожарной безопасности», ГОСТ 22483-77.
ПРИМЕНЕНИЕ
Кабель ПРКС подходит для внутреннего монтажа электропроводки бань, саун, подключения различных нагревательных установок, электропечей, термошкафов, сушилок и других устройств, подверженных воздействию повышенных температур и присоединения электрических машин и электроприборов промышленного и бытового назначения к электрическим сетям. Провод ПРКС озоностоек. Термостойкий кабель ПРКС устойчив к воздействию озон, плесневых грибов, также к продавливанию.
Провод ПРКА применяется в осветительных и тепловых приборах повышенной мощности. Провод ПРКА предназначен для фиксированного монтажа в производстве электронагревательных приборов, для монтажа внутри осветительной арматуры, электродвигателей, жарочных шкафов, термошкафов, электроплит и других устройств, подверженных воздействию повышенных температур, в том числе в тропических условиях. А также при монтаже электропроводки в банях и саунах.
Провод ПВКВ предназначен для эксплуатации во всех макроклиматических районах на суше, кроме района с очень холодным климатом. За счет двойной изоляции устойчив к лакам, пропиточным составам, плесневым грибам, стойк к воздействию вибрации и механических ударов. Область применения – выводные концы электродвигателей, работающих при переменном напряжении 380 и 660В, частоты до 400Гц при отсутсвии постоянного воздействия агрессивных сред и масел.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Условия эксплуатации и технические характеристики ПРКС |
|
|
Предельная длительно допустимая рабочая температура жил: |
до +70°С |
|
Температура окружающей среды при эксплуатации: |
от -60 до +180°С |
|
Номинальное переменное напряжение: |
660 В |
|
Номинальное напряжение |
30 кВ |
|
Радиус изгиба при прокладке: |
не менее 4 диаметра провода |
|
Сечение токопроводящей жилы: |
0,75 до 10 мм2 |
|
Срок службы провода: |
не менее 25 лет |
|
Термостойкий кабель ПРКС выдерживает не менее 20 циклов изгибов на угол 90° вокруг роликов диаметром не более десятикратного номинального наружного диаметра провода. |
|
|
Условия эксплуатации и технические характеристики ПРКА |
|
|
Рекомендуемая температура при прокладке: |
не ниже -15°С |
|
Температура окружающей среды при эксплуатации: |
от -60°С до +180°С |
|
Длительно-допустимая температура нагрева жил: |
не более +180°С |
|
Электрическая прочность резины: |
не менее 20 кВ/мм |
|
Рабочее напряжение: |
660 В частотой 40 Гц |
|
Сечение токопроводящей жилы: |
от 0,5 до 4 мм2 |
|
Радиус изгиба при прокладке: |
не менее 4 диаметра провода |
|
Срок службы провода: |
не менее 10 лет |
|
Условия эксплуатации и технические характеристики ПВКВ |
|
|
Температура окружающей среды при эксплуатации: |
от -60 до +180 ºС |
|
Рекомендуемая температура при монтаже: |
от -15 до +180 ºС |
|
Радиус изгиба при прокладке: |
не менее 2-диаметра провода |
|
Номинальное напряжение на переменное напряжение: |
до 660 и 1140В |
|
Частота |
400 и 60Гц |
|
Электрическая прочность |
не менее 20 кВ/мм |
|
Сечение токопроводящей жилы |
от 0,5 до 120 мм2 |
|
Срок службы провода: |
не менее 8 лет |
|
Выдерживает не менее 20 циклов изгибов вокруг цилиндра, равному двукратному диаметру провода. |
|
|
Кабель ПРКС |
||
|
Количество жил и cечение, |
D, мм |
Удельный вес, |
|
2×0,75 |
6,6 |
0,051 |
|
2×1,5 |
7,6 |
0,075 |
|
2х2,5 |
9,5 |
0,143 |
|
3×0,75 |
7,0 |
0,060 |
|
3×1,5 |
8,1 |
0,093 |
|
3×2,5 |
10,0 |
0,139 |
|
4×0,75 |
7,6 |
0,072 |
|
4×2,5 |
11,0 |
0,174 |
|
4×4,0 |
12,4 |
0,302 |
|
Провод ПРКА |
||
|
0,5 |
2,1 |
0,009 |
|
0,75 |
2,3 |
0,012 |
|
1,0 |
2,5 |
0,015 |
|
1,5 |
2,8 |
0,020 |
|
2,5 |
3,7 |
0,036 |
|
Конструктивные, массо-габаритные и электрические характеристики провода ПВКВ |
||||
|
Сечение (мм2) |
Наружный диаметр(380 в) (мм) |
Масса провода (380 в), (кг/км) |
Наружный диаметр(660 в) (мм) |
Масса провода (660 в), (кг/км) |
|
0,75 |
2,8 |
14,2 |
3,6 |
19,8 |
|
1 |
2,9 |
16,5 |
3,7 |
22,6 |
|
1,5 |
3,3 |
22,4 |
4,1 |
29 |
|
2,5 |
4,1 |
36,8 |
4,5 |
42,1 |
|
4 |
4,7 |
52,2 |
5,1 |
57,1 |
|
6 |
5,6 |
76,8 |
6 |
82 |
|
10 |
7,1 |
121 |
7,5 |
129 |
|
16 |
8,8 |
189 |
9,2 |
198 |
|
25 |
10,5 |
291 |
10,9 |
301 |
|
35 |
11,9 |
392 |
12,3 |
403 |
|
50 |
14,1 |
555 |
14,5 |
569 |
|
70 |
16,5 |
752 |
16,9 |
768 |
|
95 |
18,6 |
1055 |
19 |
1074 |
|
120 |
— |
— |
21,5 |
1354 |
rostech.info
Описание и расшифровка ПВКВ 1х6-0,66:
П – Провод
В – Для выходных концов электрических машин
КВ – Изоляция из двухслойной кремнийорганической резины
Элементы конструкции ПВКВ 1х6-0,66:
Провод силовой теплостойкий с медной токопроводящей жилой повышенной гибкости, двухслойной изоляцией из кремнийорганической резины.
Условия эксплуатации ПВКВ 1х6-0,66:
Провод предназначен для выводных концов электрических машин и аппаратов на переменное напряжение до 660 и 1140 В частотой соответственно до 400 и 60 Гц.
Вид климатического исполнения провода – О2.
Длительно допустимая температура эксплуатации провода – минус 60 до 180°С.
Класс нагревостойкости – Н.
Провод предназначен для работы при напряжении 380 и 660В частотой до 400 Гц, при отсутствии воздействия агрессивных сред и масел.
Провод выдерживает не менее 20 циклов изгибов вокруг цилиндра диаметром, равным двукратному диаметру провода.
Провод стойкий к воздействию пониженного атмосферного давления 1,3 кПа (1мм рт.ст.) и повышенного атмосферного давления 294 кПа (Зкгс/см2), вибраций, механических ударов.
Провод стоек к воздействию пониженной рабочей температуры среды до минус 60°С.
Провод стойкий к воздействию лаков и пропиточных составов.
Провод предназначен для эксплуатации при относительной влажности воздуха до 100% при температуре до 35°С.
Монтаж провода без предварительного нагрева должен производиться при температуре не ниже минус 15°С.
Минимальный радиус изгиба при монтаже – два диаметра провода.
Провод соответствует ТУ16.К80-09-90.
Технические характеристики ПВКВ 1х6-0,66:
Число жил – 1.
Провод может иметь расцветку: черную или серую (Ч), красную или коричневую (К), белую (Б), допускается расцветка любых цветов.
Провод на поверхности изоляции красного цвета имеет одну риску.
Электрическое сопротивление изоляции 1 км провода после пребывания в воде не менее 3 ч при температуре (20+5)°С:
1. На напряжение 380 В:
– для провода номинальным сечением 0,2-2,0мм2 – не менее 150 МОм;
– для провода номинальным сечением 2,5-6,0мм2 – не менее 120 МОм;
– для провода номинальным сечением 8,0-35,0мм2 – не менее 80 МОм;
– для провода номинальным сечением 50,0-95,0мм2 – не менее 50 МОм.
2. На напряжение 660 В:
– для провода номинальным сечением 0,2-4,0мм2 – не менее 250 МОм;
– для провода номинальным сечением 5,0-8,0мм2 – не менее 180 МОм;
– для провода номинальным сечением 10,0-25,0мм2 – не менее 150 МОм;
– для провода номинальным сечением 35,0-50,0мм2 – не менее 110 МОм;
– для провода номинальным сечением 70,0-120,0мм2 – не менее 90 МОм.
Срок службы проводов – не менее 8 лет.
sekabel.ru
