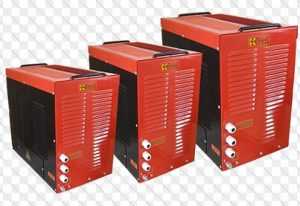

Трансформатор ТСЗИ-1,6, ТСЗИ-2,5, ТСЗИ-4, ТСЗИ-4,5, ТСЗИ-5, ТСЗИ-6,3

Трансформаторы ТСЗИ трехфазные сухие понижающие трансформаторы с использованием сухого диэлектрика и естественным охлаждением, в защитном исполнении и предназначенных для питания электрических инструментов переменным током пониженного напряжения стандартной частоты 50 (60) Гц. Они состоят из магнитопровода, алюминиевых или медных обмоток и защитного кожуха.

Трансформатор ТСЗИ-1,6, ТСЗИ-2,5, ТСЗИ-4, ТСЗИ-4,5, ТСЗИ-5, ТСЗИ-6,3 технические характеристики

Номинальное напряжение первичной обмотки: 380-220 В.
Степень защиты: IP 20
Номинальное напряжение вторичных обмоток 220В, 127В, 42В, 36В, 24В, 12 В
Температура окружающего воздуха от минус 60 до 40°С.
Высота над уровнем моря не более 2000 м.
При высоте свыше 1000 м мощность снижается на 2,5% на каждые 500 м.

Трансформатор ТСЗИ-1,6 -мощность 1,6 кВТ, вес 28 кг, размеры 370х170х350
Трансформатор ТСЗИ-2,5 -мощность 2,5 кВТ, вес 32 кг, размеры 370х170х400
Трансформатор ТСЗИ-4 -мощность 4 кВТ, вес 40 кг, размеры 370х210х400
Трансформатор ТСЗИ-4,5 -мощность 4,5 кВТ, вес 44 кг, размеры 380х210х410

Трансформатор ТСЗИ-5 -мощность 5 кВТ, вес 47 кг, размеры 380х210х410
Трансформатор ТСЗИ-6,3 -мощность 6,3 кВТ, вес 55 кг, размеры 475х285х490

По условиям установки на месте трансформатор относится к стационарным. Класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0-75. Степень защиты IР20 по ГОСТ 14254-96. Требования техники безопасности по ГОСТ 19294-84, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.2-75. Трансформаторы соответствуют конструкторской документации и ГОСТ 19294-84. ТУ 3411-002-06968694-94

Трансформаторы ТСЗИ-1,6, ТСЗИ-2,5, ТСЗИ-4, ТСЗИ-4,5, ТСЗИ-5, ТСЗИ-6,3

sudovoe-snab.ru

Трансформатор понижающий ТСЗИ-4.

Мощность эл.двиг., кВт потребл.: 4
Напряжение, В: 380/42В

Трансформатор ТСЗИ-4,0 : устройство и назначение

Для того чтобы питание вибрационного оборудования, а также других электрических инструментов было безопасным, используются понижающие трансформаторы типа ТСЗИ. Данная аббревиатуры расшифровывается как трансформаторы трехфазные, сухие, защищенные, разделительные.

Современный трансформатор ТСЗИ – это электроустановка, состоящая из магнитопровода и пропитанных кремнийорганическим лаком с влагостойким эмалевым покрытием обмоток из медной или алюминиевой проволоки. Покрыто устройство защитным кожухом. Охлаждается естественным путем.

Принципом работы любого трансформатора является магнитная индукция. Переменный ток от источника передается на подключенную к нему входную (первичную) обмотку. В этой обмотке возникает переменный магнитный поток. Передаваясь на выходную (вторичную) обмотку, он преобразовывается в электрический ток с большим или меньшим напряжением, потому что напряжение обоих обмоток неодинаковое. Повышающим трансформатор называется, когда первичное напряжение меньше вторичного, а понижающим, когда напряжение на входе больше, чем на выходе. Согласно приведенной классификации трансформатор ТСЗИ является понижающим. К его внешней обмотке подключаются электроприборы, требующие именно такое, пониженное напряжение, в частности вибраторы, уплотняющие бетонную смесь.

Трехфазные понижающие трансформаторы ТСЗИ-4 на входе имеют напряжение 380 Вольт, на выходе – 42. Используются данные устройства в качестве источника питания для глубинных и площадочных вибраторов.

При работе с электроустановкой в качестве техники безопасности необходимо соблюдать следующие меры:

Площадка для установки трансформатора должна быть сухой и защищенной от попадания влаги.
Корпус аппарата должен быть хорошо заземлен.
До начала работы, в отключенном состоянии аппарата, необходимо проверить состояние его контактов. При ослаблении затяжки необходимо ее подтянуть.

В эксплуатации данный вид трансформаторов достаточно прост и специального обслуживания не требует. При непрерывной работе с соблюдением вышеперечисленных мер безопасности срок службы трансформаторов ТСЗИ составляет от 10 лет и более.

remosnastka.ru

ТСЗИ трансформатор понижающий

Напишите нам

ОТГРУЗКА ПРОДУКЦИИ ТРАНСФОРМАТОР ПОНИЖАЮЩИЙ ТСЗИ ЭЛЕКТРИЧЕСКИЙ В ЛЮБОЙ РЕГИОН РОССИИ, ДОСТАВКА ДО ТРАНСПОРТНОЙ КОМПАНИИ БЕСПЛАТНО.

Заказать трансформатор понижающий ТСЗИ, узнать о наличии, сроках поставки Вы можете позвонив по телефонам или написать заявку по электронной почте:

моб. 8(916) 579-74-12,

т.ф.(499)948-03-51,

тел.(495) 545-70-88,

E-mail: [email protected]

Отгрузка продукции с понедельника по пятницу.

Трансформаторы ТСЗИ-1.6, ТСЗИ-2.5, ТСЗИ-4.0, ТСЗИ-4.5, ТСЗИ5.0, ТСЗИ-6.3, ТСЗИ10, ТСЗИ-16, ТСЗИ-20,ТСЗИ-30, ТСЗИ-40, предназначены для питания электроинструмента, электроприборов, ламп местного освещения в сетях переменного тока частотой 50 и 60 Гц.

Понижающий трансформатор понижающий ТСЗИ представляет собой электромагнитное устройство, которое преобразует переменный электрический ток исходного напряжения, в переменный электрический ток другого требующегося напряжения. вторичной).

Структура условного обозначения трансформатора понижающего ТСЗИ:
Т – трехфазный;

С – сухой; 3 – защищенный; И – для питания электроинструмента; М – многоцелевой;
X – номинальная мощность трансформатора тсзи, кВА;
X – номинальное напряжение обмотки трансформатора ВН, В;
X – номинальное напряжение обмотки трансформатора НН, В;

УХ – климатическое исполнение и категория размещения (2,3) по ГОСТ 15150-69.
Охлаждение трансформатора естественное воздушное.
Трансформаторы ТСЗИ-1.6, ТСЗИ-2.5, ТСЗИ-4.0, ТСЗИ-4.5, ТСЗИ5.0, ТСЗИ-6.3, ТСЗИ10, ТСЗИ-16, ТСЗИ-20,ТСЗИ-30, ТСЗИ-40 имеют защитный кожух.
По условиям установки на месте работы трансформаторы ТСЗИ относятся к стационарным.
Степень защиты по ГОСТ 14254-96 – IP20.
Частота – 50 и 60 Гц.
К. П. Д. – не менее 90%.
Требования техники безопасности по ГОСТ 12.2.007.2-75, пожарной безопасности по ГОСТ 12.1.004-91.
Трансформаторы ТСЗИ-1.6, ТСЗИ-2.5, ТСЗИ-4.0, ТСЗИ-4.5, ТСЗИ5.0, ТСЗИ-6.3, ТСЗИ10, ТСЗИ-16, ТСЗИ-20,ТСЗИ-30, ТСЗИ-40 соответствуют требованиям ИАЯК.671134.038ТУ.
Примечание:
1.По требованию заказчика обмотки трансформаторов понижающих ТСЗИ мощностью 1,6; 2,5; 4,0; 6,3 кВА могут быть выполнены алюминиевыми обмоточными проводами (AL).
ТРАНСФОРМАТОРЫ ТСЗИ изготовление В

озможно как разделительных (ТСЗИР).

Обозначение, тип трансформатора тсзи	Основные технические характеристики трансформатора тсзи			Частота, Гц	Масса тсзи, кг	Габаритные размеры, мм L, W, H
	Номинальная мощность, кВа	Номинальное напряжение обмоток, В
	Номинальная мощность, кВа	Первичная, ВН	Вторичная, НН
ТСЗИ-1,6	1,6	380;220	100:220-127;42;36;24;12	50; 60	25,0	310х212х300
ТСЗИ-1,6 Al	1,6	380;220	100:220-127;42;36;24;12	50; 60	23,0	310х212х300
ТСЗИ-2,5	2,5	380;220	100:220-127;42;36;24;12	50; 60	27,0	310х212х300
ТСЗИ-2,5 Al	2,5	380;220	100:220-127;42;36;24;12	50; 60	31,0	310х212х300
ТСЗИ-4,0	4,0	380;220	100:220-127;42;36;24;12	50; 60	37,0	310х212х300
ТСЗИ-4,0 Al	4,0	380;220	100:220-127;42;36;24;12	50; 60	40,0	310х242х365
ТСЗИ-4,5	4,5	380;220	100:220-127;42;36;24;12	50; 60	44,0	310х242х365
ТСЗИ-5,0	5,0	380;220	100:220-127;42;36;24;12	50; 60	46,0	310х242х365
ТСЗИ-6,3	6,3	380;220	100:220-127;42;36;24	50; 60	49,0	310х242х365
ТСЗИ-6,3 Al	6,3	380;220	100:220-127;42;36;24	50; 60	53,0	460х370х465
ТСЗИ-10,0	10,0	380;220	100:220-127;42;36;24	50; 60	85,0	560х250х500
ТСЗИ-16,0	16,0	380;220	100:220-127;42;36;24	50; 60	139,0	600х275х500
ТСЗИ-20,0	20,0	380;220	100:220-127;42;36;24	50; 60	208,0	550х300х520
ТСЗИ-25,0	25,0	380;220	100:220-127;42;36;24	50; 60	250,0	550х300х520
ТСЗИ-30,0	30,0	380;220	100:220-127;42;36;24	50; 60	250,0	740х300х520
ТСЗИ-40,0	40,0	380;220	100:220-127;42;36;24	50; 60	280,0	980х360х520
ТСЗИ-50,0	50,0	380;220	100:220-127; 42; 36; 24	50; 60	310,0	1020х360х530
ТСЗИ-63,0	63,0	380;220	100: 220-127;42;36;24	50; 60	340,0	1020х360х530

Стандартные варианты напряжений первичных Вн. 220, 380 и вторичных обмоток НН для трансформатора ТСЗИ-1,6 пример обозначения.

Трансформатор ТСЗИ-1.6 380-220/220-127, ТСЗИ-1.6 380-220/42, ТСЗИ-1.6 380-220/36, ТСЗИ-1.6 380-220/24, ТСЗИ-1.6 380-220/12.

Стандартные варианты напряжений первичных обмоток Вн. 220, 380 и вторичных обмоток НН для трансформатора ТСЗИ-2.5 пример обозначения.

Трансформатор ТСЗИ-2.5 380-220/220-127, ТСЗИ-2.5 380-220/42, ТСЗИ-2.5 380-220/36, ТСЗИ-2.5 380-220/24, ТСЗИ-2.5 380-220/12.

Стандартные варианты напряжений первичных Вн. 220, 380 и вторичных обмоток НН для трансформатора ТСЗИ-4,0 пример обозначения.

Трансформатор ТСЗИ-4.0 380-220/220-127, ТСЗИ-4.0 380-220/42, ТСЗИ-4.0 380-220/36, ТСЗИ-4.0 380-220/24, ТСЗИ-4.0 380-220/12.

Стандартные варианты напряжений первичных Вн. 220, 380 и вторичных обмоток НН для трансформатора ТСЗИ-5,0 пример обозначения.

Трансформатор ТСЗИ-5.0 380-220/220-127, ТСЗИ-5.0 380-220/42, ТСЗИ-5.0 380-220/36, ТСЗИ-5.0 380-220/24, ТСЗИ-5.0 380-220/12

Стандартные варианты напряжений первичных Вн. 220, 380 и вторичных обмоток НН для трансформатора ТСЗИ-6,3 пример обозначения.

Трансформатор ТСЗИ-6.3 380-220/220-127, ТСЗИ-6.3 380-220/42, ТСЗИ-6,3 380-220/36, ТСЗИ-6.3 380-220/24.

Стандартные варианты напряжений первичных Вн. 220, 380 и вторичных обмоток НН для трансформатора ТСЗИ-10,0 пример обозначения.

ТСЗИ-10.0 380-220/220-127, ТСЗИ-10.0 380-220/42, ТСЗИ-10.0 380-220/36, ТСЗИ-10.0 380-220/24.

Стандартные варианты напряжений первичных Вн. 220, 380 и вторичных обмоток НН для трансформатора ТСЗИ-16,0 пример обозначения.

ТСЗИ-16.0 380-220/220-127, ТСЗИ-16.0 380-220/42, ТСЗИ-16.0 380-220/36, ТСЗИ-16.0 380-220/24.

Стандартные варианты напряжений первичных Вн. 220 вольт, 380 вольт и вторичных обмоток НН для трансформатора ТСЗИ-20,0 пример обозначения.

ТСЗИ-20.0 380-220/220-127, ТСЗИ-20.0 380-220/42, ТСЗИ-20.0 380-220/36, ТСЗИ-20.0 380-220/24.

Стандартные варианты напряжений первичных Вн. 220, 380 и вторичных обмоток НН для трансформатора ТСЗИ-25,0 пример обозначения.

ТСЗИ-25.0 380-220/220-127, ТСЗИ-25.0 380-220/42, ТСЗИ-25.0 380-220/36, ТСЗИ-25.0 380-220/24.

Стандартные варианты напряжений первичных Вн. 220 в, 380 в и вторичных обмоток НН для трансформатора ТСЗИ-30,0 пример обозначения.

ТСЗИ-30.0 380-220/220-127, ТСЗИ-30.0 380-220/42, ТСЗИ-30.0 380-220/36, ТСЗИ-30.0 380-220/24.

Стандартные варианты напряжений первичных Вн. 220, 380 и вторичных обмоток НН для трансформатора ТСЗИ-40,0 пример обозначения.

ТСЗИ-40.0 380-220/220-127, ТСЗИ-40.0 380-220/42, ТСЗИ-40.0 380-220/36, ТСЗИ-40.0 380-220/24.

Стандартные варианты напряжений первичных Вн. 220, 380 и вторичных обмоток НН для трансформатора ТСЗИ-50,0 пример обозначения.

ТСЗИ 50.0 380-220/220-127, ТСЗИ-50.0 380-220/42, ТСЗИ-50.0 380-220/36, ТСЗИ-50.0 380-220/24.

Стандартные варианты напряжений первичных Вн. 220, 380 и вторичных обмоток НН для трансформатора ТСЗИ-63,0 пример обозначения.

ТСЗИ-63.0 380-220/220-127, ТСЗИ-63.0 380-220/42, ТСЗИ-63.0 380-220/36, ТСЗИ-63.0 380-220/24.

Трансформаторы ТСЗИ изготавливаются с алюминиевыми и медными обмотками.

При заказе необходимо знать:

Обмотки алюминиевые и медные

Мощность трансформатора ТСЗИ

Напряжение трансформатора-ТСЗИ

Устройство и принцип работы трансформатора ТСЗИ

Трансформатор ТСЗИ это переносная установка в едином корпусе с естественной вентиляцией, изготовлен из узлов: магнитопровода, сердечника, трансформаторных обмоток, выводных клемных колодок и кожуха.

Трансформатор ТСЗИ- трехфазный с магнитопроводом стержнего типа. Обмотки каждой из фаз имеют по две катушки первичную и вторичную, изоляция их стеклопластика с пропиткой электротехническим лаком. Сердечник изготовлен из листов электротехнической стали толщина которого 0,5мм.

Сетевые провода и сварочные провода подключаются к трансформатору ТСЗИ через клеммы расположенные на боковых стенках. Для транспортировке трансформатора ТСЗИ на крышке кожуха расположены две ручки.

Порядок работы трансформатора ТСЗИ.

При первом пуске необходимо очистить трансформатор от пыли, продуть сухим сжатым воздухом. Провести сушку при сопротивлении изоляции менее 05 Мом любым способом при температуре 70-80 С, с контролем сопротивления изоляции каждый час до стабилизации величины сопротивления. Подсоедините кабель и качественно затяните все контактные зажимы.

Провода питания подключить на клеммы передней панели трансформатора ТСЗИ(надпись380В), Провода для напряжения 24В(36В, 42В, 110В,127В, 220В, 380В) подключаются на клеммы задней панели (надпись 24В,36В,42В,110В,127В,22,380В).

Трансформатор ТСЗИ категорически недопустимо включать без заземления. Напряжение сети должно соответствовать напряжению первичной обмотки, а напряжение и мощность нагрузки должны соответствовать напряжениям вторичных обмоток и равномерного распределению номинальной мощности трансформатора ТСЗИ по вторичным обмоткам.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:

Для качественной и продолжительной работы трансформатора ТСЗИ производятся ежедневные работы(через 100..200 часов) осмотры:

При использовании трансформатора ТСЗИ- перед началом работы производится внешний осмотр трансформатора ТСЗИ для выявления механических повреждений, проверить соединения , подтянуть ослабшие контакты, проверить подключение заземления трансформатора.

При нечастом использовании трансформатора ТСЗИ:

Очистить трансформатор ТСЗИ от пыли и грязи, продуть его сжатым воздухом.

Проверить и подтянуть резьбовые соединения.

Проверить соединения электро-кантактов.

Проверить величину сопротивления изоляции обмоток.

Все эти меры по техническому обслуживанию трансформатора ТСЗИ приводят к длительной и бесперебойной работе.

Работа с региональными заказчиками по продукции ТСЗИ, доставка до транспортной компании бесплатно. Вы оплачиваете выставленный счет, письмом указываете, до какого города и терминала отправить, нужна ли дополнительная упаковка. Основная отгрузка производится транспортной компанией «деловые линии», если заинтересованы что бы отгрузка была совершена другой транспортной компанией , указываете это в письме и мы с вами согласуем условия отгрузки в ваш город.

На условиях самовывоза с нашего склада, обязательно не забудьте доверенность или печать. Отгрузка трансформаторов производится с понедельника по пятницу включительно с 10.00-16.00. московское время.

Если вы заинтересованы что бы трансформаторы тсзи. были доставлены за наш счет до терминала вашего города или адресата, укажите это в предварительной заявке и менеджер выставит счет и включит в стоимость продукции доставку трансформаторов.

При отгрузки трансформатора транспортной компанией необходимо указать нужна ли дополнительная упаковка.

Руководство по эксплуатации. Перед эксплуатацией трансформаторов необходимо ознакомиться с данным руководством по эксплуатации и паспортом.

В конструкцию трансформаторов дополнительно могут вноситься изменения, не вписанные в данном руководстве, не влияющие на показатели качества и не ухудшающие взаимозаменяемость составных частей.

Несоблюдение требованием по технике безопасности может оказаться опасным для жизни.

НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ДАННЫЕ

Трансформаторы ТСЗИ применяются для включения в трехфазную сеть до 660В, частотой

50 (60) Гц и питания напряжением выпрямительных схем, станков, электрического инструмента и различных потребителей в электроустановках общего назначения.

Расшифровка условного обозначения трансформатора тсзи:

– трехфазный;

– сухой;

– защищенный;

– для питания инструмента;

–

многоцелевой;

Л –

лифтовый

У2,

УХЛ2, ОМ5*

– климатическое исполнение и категория

размещения по

ГОСТ 15150

Числовое значение в киловольт-амперах.

Охлаждение трансформатора ТСЗИ– естественное воздушное.

Степень защиты по ГОСТ 14254-96 –

00,

20…

Трансформаторы ТСЗИ применяются для работы в условиях температур окружающего воздуха от плюс45°С до минус40°С и относительной влажности до 80% (при температуре невыше 25°С) и высоте местности над уровнем моря не более 1000м.

Трансформаторы частотой 50Гц могут работать в сетях с напряжением частотой 60Гц .

Полный эксплуатационный срок службы не менее 12 лет при наработке не более 4000ч в год. Полный средний ресурс трансформаторов ТСЗИ не менее 40000ч при номинальной нагрузке.

УСТРОЙСТВО ТРАНСФОРМАТОРОВ

Трансформаторы ТСЗИ состоят из следующих составных частей:

– магнитопровод с обмотками;

– панель с болтовыми соединителями или зажимами для присоединения концов обмоток и подводящих кабелей сетей высшего и низшего напряжений;

– защитный кожух.

Магнитопроводы трансформаторов ТСЗИ изготовлены из электротехнической стали.

Первичная и вторичная обмотки намотаны медным проводом, имеющим в сечении прямоугольную или цилиндрическую форму; по требованию потребителя первичная и вторичная обмотки могут быть намотаны алюминиевым проводом, также имеющим в сечении прямоугольную или цилиндрическую форму. Схемы и группы соединения обмоток трансформаторов должны соответствовать приведенным в таблице.

Схема соединения обмоток условное обозначение

ВН

НН

У/Ун-0

У/Д-11

Д/Ун-11

Д/Д-0

Трансформатор тсзи выполнен с защитным кожухом, предохраняющий его от загрязнения, прямого воздействия солнечного излучения и атмосферных осадков.

По условиям установки на месте работы трансформаторы тсзи относятся к стационарным.

Нагрузка соответствующего напряжения трансформатора тсзи подключается через гнезда в верхней стенке кожуха.

Места установки трансформаторов тсзи не должны содержать агрессивных газов и паров, токопроводящей пыли. Трансформаторы тсзи не защищены от воздействия снежной пыли.

В нижней стенке кожуха расположен заземляющий болт.

Транспортировка трансформатора тсзи к месту установки осуществляется посредством ручеклибо рым-болтов.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

При проведении всех работ должны выполняться правила техники безопасности, действующие на месте, эксплуатации трансформатора тсзи.

К работе с трансформаторами тсзи допускаются работники не моложе 18 лет, прошедшие медицинское обследование, производственное обучение, инструктаж по охране труда и имеющие соответствующую квалификационную группу по электробезопасности, предусмотренную правилами безопасности при эксплуатации электроустановок.

Эксплуатация трансформатора тсзи должна проводиться в соответствии с “Правилами устройства электроустановок”, “Правилами технической эксплуатации электроустановок потребителей”, “Правилами технической эксплуатации электрических станций и сетей

Российской Федерации”.

Качество электроэнергии должно соответствовать требованиям ГОСТ 13109.

При эксплуатации трансформатора тсзи необходимо соблюдать все требования, изложенные в данном руководстве по эксплуатации, бережно обращаться с ним, не подвергать ударам, перегрузкам, воздействию нефтепродуктов.

Трансформаторы тсзи по влаго-устойчивости, вибро-устойчивости, ударо-устойчивости и по величине шума удовлетворяют принятым нормам.

Запрещается работа трансформатора тсзи с открытой крышкой и без заземления

Трансформаторы выполнены класса защиты 1 по ГОСТ 12.2.007.0-75

Требования пожарной безопасности по ГОСТ 12.1.004-91.

Запрещается работа трансформатора тсзи при проявлении запаха и дыма, характерных для горящей изоляции.

Не проводить какие-либо переключения во вторичных цепях трансформаторов тсзи, не в том, что напряжение с первичной обмотки снято!

Трансформаторы тсзи эпизодически допускают перегрузку:

20% – в течение 60 мин; 30% – в течение 45 мин; 60% – в течение 5 мин.

Перед включением трансформатора тсзи в сеть необходимо произвести:

– внешний осмотр исправности трансформатора. При осмотре необходимо убедиться в отсутствии механических повреждений и надежности контактных соединений;

– измерить сопротивление изоляции обмоток. При температуре 20°С сопротивление изоляции должно быть не менее 100 Мом. При значениях, меньших указанного, произвести сушку трансформатора тсзи любым из разрешенных в “Правилах устройства электроустановок”,

“Правилах технической эксплуатации электроустановок потребителей” способов.

– заземлить корпус трансформатора

Во время работы трансформатора тсзи необходимо следить за температурой его отдельных частей. Превышение температуры отдельных элементов сухого трансформатора тсзи над температурой окружающей среды (среднесуточное значение температуры окружающей среды 25°С) на основном ответвлении не должно превышать:

–

для трансформаторов мощностью менее 5кВА 75°С;

–

для трансформаторов мощностью более 5кВА 60°С.

ПОРЯДОК РАБОТЫ

Перед началом работы трансформатора тсзи необходимо:- изучить сопроводительную техническую документацию, подготовить монтажную площадку, оборудование и материалы;- снять консервирующую смазку со всех узлов и деталей трансформатора, протереть изоляторы вводов сухой ветошью или смоченной в уайт-спирите ГОСТ 3134;

– проверить внешним осмотром отсутствие коррозии на металлических деталях;

– снять верхние стенки кожуха трансформатора, предварительно открутив по четыре

винта М4 с двух сторон;

– подключить сеть через гнезда в стенке кожуха к контактной панели трансформатора;

– подключить нагрузку соответствующего напряжения трансформатора через гнезда в верхней стенке кожуха панели, проверив правильность соединения зажимов на панели трансформатора тсзи требуемому напряжению согласно паспорту или табличке трансформатора

– установить стенки кожуха трансформатора.

Включить трансформатор тсзи в сеть, руководствуясь местными инструкциями.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Тщательный контроль за работой трансформатора тсзи позволит предупредить дефекты ипродлить его работу.

5.1. В процессе эксплуатации трансформатора тсзи техническое обслуживание осуществляется в соответствии с ПЭЭП.

5.2. Трансформаторы допускают работу без обслуживания периодами по 5000 ч.

5.3. Периодическая (профилактическая) проверка должна проводиться через каждые

5000 ч, но не реже одного раза в год.

В объем периодической проверки входят:

– внешний осмотр трансформатора тсзи;

– очистка от грязи и подтяжка резьбовых креплений;

– проверка надежности заземления и металлических оплеток подводящих кабелей;

– проверка плотности контактных соединений;

– измерение сопротивления изоляции обмоток трансформатора тсзи, которое должно соответствовать действующим нормам.

5.4. Трансформаторы ремонт пригодны. При повреждении обмоток или магнитопровода произвести капитальный ремонт трансформатора тсзи.

Трансформатор тсзи должен быть аварийно выведен из работы при ненормальном и постоянно возрастающем нагреве при нагрузке ниже номинальной.

5.5. Возможные неисправности и способы их устранения приведены в таблице.

Неисправность

Вероятная причина

Способ устранения

1. Неравномерный или повышенный шум трансформатора тсзи.

Ослабление крепления трансформатора тсзи или его составных частей

Подтянуть резьбовые крепления

2.Отсутствует или снизилось напряжение на вторичной стороне трансформатора тсзи.

а) отсутствует или изменилось напряжение сети

б) обрыв в отводах трансформатора тсзи.

а) проверить и восстановить напряжение сети

б) установить место обрыва омметром, подключая его к выводам обмоток. В случае невозможности устранения обрыва заменить поврежденный трансформатор тсзи на новый

3. Резкое возрастание тока витковое замыкание в обмотках трансформатора тсзи.

Заменить трансформатор на новый

6. ХРАНЕНИЕ

6.1. Трансформатор тсзи должен храниться в помещении, защищающем от влаги, пыли и солнечной радиации при температуре не ниже -25°С. Срок хранения – 3 года.

6.2. После длительного хранения в неотапливаемом помещении, увлажнении или замасливании обмоток магнитопровод с обмотками просушить при температуре +70°С и проверить сопротивление изоляции.

Сушка считается законченной, если сопротивление изоляции остается неизменным в течение

3 ч. при практически неизменной температуре обмоток, находящихся в указанных выше пределах.

6.3. Во время хранения наблюдать за сохранностью консервирующей смазки и периодически обновлять ее по мере необходимости. Консервацию производить по ГОСТ

9.014 маслом – консервантом, предусмотренным по ГОСТ 23216.

ТРАНСПОРТИРОВАНИЕ

Транспортирование трансформатора тсзи может производиться любым видом транспорта в соответствии с правилами, действующими на данный вид транспорта.

При транспортировании должен быть надежно закреплен.

Не допускается транспортировать трансформаторы тсзи автомобильным транспортом грунтовым дорогам с превышением скорости свыше 40 км/час.

При проведении такелажных работ следует принять меры против повреждения поверхности трансформатора.

Электрооборудование

Время последней модификации 1549454061

krasluch.ru

/tszi

Трансформатор ТСЗИ предназначен для питания пониженным (повышенным) напряжением различных цепей в электроустановках общего назначения: системы управления электроприводов, электроинструментов, освещения, автоматики, бытового назначения и т.д.

Охлаждение трансформатора естественное воздушное.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

    2.1. Степень защиты по ГОСТ 14254-96   IP22
    2.2. Номинальная мощность, кВА указана в таблице ниже, в соответствие с номинальной мощностью трансформатора.
   2.3. Номинальное напряжение обмотки ВН, В 660; 380; 220; 380-220;
   2.4. Номинальное напряжение обмотки НН, В возможны варианты 12; 24; 42-24; 36; 72; 110; 127; 220-127 В.
   2.5. Частота сети, Гц   50
   2.6. К.П.Д.,%, не менее   90
   2.7. Габаритные размеры, мм   согласно таблицы.
   2.8. Масса, кг указана в таблице ниже, в соответствие с номинальной мощностью трансформатора.
   2.9. Климатическое исполнение: УХЛ2
   2.10. Схема соединения обмоток: Ун/Д-11; Д/Д-0;Yн/Y-0;Д/Y-11

Не допускается работа трансформатора с открытой крышкой и без заземления.

4.2. Трансформаторы выполнены класса защиты 1 по ГОСТ 12.2.007.0-75.

4.3.Требования пожарной безопасности по ГОСТ 12.1.004-91.

5.1. Трансформатор ТСЗИ УХЛ2 изготавливаются на нашем предприятии и соответствует ИАЯК.671134.038ТУ(ТУ 16-09).

Приемка ОТК завода изготовителя.

Наименование	Основные технические данные изделия				Масса, кг	Габаритные размеры, мм (длина, ширина, высота)
	Материал обмоток	Мощность, кВА	Номинальное напряжение обмоток, В
	Материал обмоток	Мощность, кВА	Первичной	Вторичной
ТСЗИ-1,6	Cu; Al	1,6	660; 380; 220; 380-220.	12; 24; 36; 42; 100; 127-220	28 26	310х225х300
ТСЗИ-2,5	Cu; Al	2,5	660; 380; 220; 380-220.	12; 24; 36; 42; 100; 127-220	32 33	310х235х300 310х255х300
ТСЗИ-4,0	Cu; Al	4,0	660; 380; 220; 380-220.	12; 24; 36; 42; 100; 127-220	39 42,5	310х255х300 335х305х350
ТСЗИ-5,0	Cu	5,0	660; 380; 220; 380-220.	12; 24; 36; 42; 100; 127-220	49	335х305х350
ТСЗИ-6,3	Cu	6,3	660; 380; 220; 380-220.	12; 24; 36; 42; 100; 127-220	55	340х320х350
ТСЗИ-10,0	Cu	10,0	660; 380; 220; 380-220.	36; 42; 100; 127-220	93	570х315х460
ТСЗИ-16,0;	Cu	16,0	660; 380; 220; 380-220.	42; 100; 127-220	142	565х365х560
ТСЗИ-20,0	Cu	20,0	660; 380; 220; 380-220.	42; 100; 127-220	162	565х365х620
ТСЗИ-25,0	Cu,	25,0	660; 380; 220; 380-220.	42; 100; 127-220	174	565х365х620
ТСЗИ-30,0	Cu	30,0	660; 380; 220; 380-220.	110; 127-220	215	625х365х620
ТСЗИ-35,0	Cu	35,0	660; 380; 220; 380-220.	110; 127-220	400	760х485х860
ТСЗИ-40,0;	Cu	40,0	660; 380; 220; 380-220.	110; 127-220	405	760х485х860
ТСЗИ-50,0	Cu	50,0	660; 380; 220; 380-220.	127-220	420	760х505х870
ТСЗИ-63,0	Cu	63,0	660; 380; 220; 380-220.	127-220	491	870х525х870
ТСЗИ-85,0;	Cu	85,0	660; 380; 220; 380-220.	127-220	530	1000х535х825
ТСЗИ-100,0;	Cu	100,0	660; 380; 220; 380-220.	127-220	626	1100х535х825

Примеры записи трансформаторов
Трансформатор ТСЗИ-1,6 (Ал) 380-220/12
Трансформатор ТСЗИ-1,6 (Ал) 380-220/220-127
Трансформатор ТСЗИ-1,6 (Ал) 380-220/220/127
Трансформатор ТСЗИ-1,6 (Ал) 380-220/24
Трансформатор ТСЗИ-1,6 (Ал) 380-220/24 У/У
Трансформатор ТСЗИ-1,6 (Ал) 380-220/36
Трансформатор ТСЗИ-1,6 (Ал) 380-220/42
Трансформатор ТСЗИ-1,6 (Ал) 380-220/42-24
Трансформатор ТСЗИ-1,6 (Ал) 380/100
Трансформатор ТСЗИ-1,6 (Ал) 380/12
Трансформатор ТСЗИ-1,6 (Ал) 380/220
Трансформатор ТСЗИ-1,6 (Ал) 380/220-127
Трансформатор ТСЗИ-1,6 (Ал) 380/220/36
Трансформатор ТСЗИ-1,6 (Ал) 380/36
Трансформатор ТСЗИ-1,6 (Ал) 380/42
Трансформатор ТСЗИ-1,6 220/110
Трансформатор ТСЗИ-1,6 220/36
Трансформатор ТСЗИ-1,6 380-220/12
Трансформатор ТСЗИ-1,6 380-220/220
Трансформатор ТСЗИ-1,6 380-220/220-12
Трансформатор ТСЗИ-1,6 380-220/220-127
Трансформатор ТСЗИ-1,6 380-220/24
Трансформатор ТСЗИ-1,6 380-220/36
Трансформатор ТСЗИ-1,6 380-220/42
Трансформатор ТСЗИ-1,6 380-220/42-24
Трансформатор ТСЗИ-1,6 380-380/36
Трансформатор ТСЗИ-1,6 380/12
Трансформатор ТСЗИ-1,6 380/127-12
Трансформатор ТСЗИ-1,6 380/127/36
Трансформатор ТСЗИ-1,6 380/22
Трансформатор ТСЗИ-1,6 380/220
Трансформатор ТСЗИ-1,6 380/220-36
Трансформатор ТСЗИ-1,6 380/220/12
Трансформатор ТСЗИ-1,6 380/220/24
Трансформатор ТСЗИ-1,6 380/220/36
Трансформатор ТСЗИ-1,6 380/220/42
Трансформатор ТСЗИ-1,6 380/36
Трансформатор ТСЗИ-1,6 380/36 У-о/Д-11
Трансформатор ТСЗИ-1,6 380/42
Трансформатор ТСЗИ-1,6 400/230 Ун/Д-11

Трансформатор ТСЗИ-2,0 380/127
Трансформатор ТСЗИ-2,0 380/220

Трансформатор ТСЗИ-2,5 (Ал) 380-220/110
Трансформатор ТСЗИ-2,5 (Ал) 380-220/12
Трансформатор ТСЗИ-2,5 (Ал) 380-220/127
Трансформатор ТСЗИ-2,5 (Ал) 380-220/220
Трансформатор ТСЗИ-2,5 (Ал) 380-220/220-12
Трансформатор ТСЗИ-2,5 (Ал) 380-220/220-127
Трансформатор ТСЗИ-2,5 (Ал) 380-220/220-127 У/Д
Трансформатор ТСЗИ-2,5 (Ал) 380-220/220-42
Трансформатор ТСЗИ-2,5 (Ал) 380-220/220/127
Трансформатор ТСЗИ-2,5 (Ал) 380-220/24
Трансформатор ТСЗИ-2,5 (Ал) 380-220/36
Трансформатор ТСЗИ-2,5 (Ал) 380-220/42
Трансформатор ТСЗИ-2,5 (Ал) 380-220/42-24
Трансформатор ТСЗИ-2,5 (Ал) 380/12
Трансформатор ТСЗИ-2,5 (АЛ) 380/127/36 У/Д/Д
Трансформатор ТСЗИ-2,5 (Ал) 380/170
Трансформатор ТСЗИ-2,5 (Ал) 380/220
Трансформатор ТСЗИ-2,5 (Ал) 380/220 У/Д
Трансформатор ТСЗИ-2,5 (Ал) 380/220-127
Трансформатор ТСЗИ-2,5 (Ал) 380/220-36
Трансформатор ТСЗИ-2,5 (Ал) 380/220/12
Трансформатор ТСЗИ-2,5 (Ал) 380/220/36
Трансформатор ТСЗИ-2,5 (Ал) 380/220/36 У/Д/Д
Трансформатор ТСЗИ-2,5 (Ал) 380/36
Трансформатор ТСЗИ-2,5 (Ал) 380/36 Д/У-н-5
Трансформатор ТСЗИ-2,5 (Ал) 380/380
Трансформатор ТСЗИ-2,5 (Ал) 380/42
Трансформатор ТСЗИ-2,5 (Ал) 380/42 У-о/Д
Трансформатор ТСЗИ-2,5 (Ал) 660-380/220-127
Трансформатор ТСЗИ-2,5 (Ал) 660-380/380-220
Трансформатор ТСЗИ-2,5 220/220 У-н/У-н
Трансформатор ТСЗИ-2,5 220/36
Трансформатор ТСЗИ-2,5 220/72 Д/Д
Трансформатор ТСЗИ-2,5 380-220/110
Трансформатор ТСЗИ-2,5 380-220/12
Трансформатор ТСЗИ-2,5 380-220/170
Трансформатор ТСЗИ-2,5 380-220/220
Трансформатор ТСЗИ-2,5 380-220/220-127
Трансформатор ТСЗИ-2,5 380-220/220-380
Трансформатор ТСЗИ-2,5 380-220/220-42
Трансформатор ТСЗИ-2,5 380-220/24
Трансформатор ТСЗИ-2,5 380-220/24-12
Трансформатор ТСЗИ-2,5 380-220/36
Трансформатор ТСЗИ-2,5 380-220/36 У-Д/Д
Трансформатор ТСЗИ-2,5 380-220/36 Ун/Д-11
Трансформатор ТСЗИ-2,5 380-220/42
Трансформатор ТСЗИ-2,5 380-220/42-24
Трансформатор ТСЗИ-2,5 380-220/72-42 У/Д
ТСЗИ-2,5 380/100 У/У-о
Трансформатор ТСЗИ-2,5 380/12
Трансформатор ТСЗИ-2,5 380/12 У/У
Трансформатор ТСЗИ-2,5 380/127
Трансформатор ТСЗИ-2,5 380/127/12
Трансформатор ТСЗИ-2,5 380/127/36 У-Д/Д/Д
Трансформатор ТСЗИ-2,5 380/133
Трансформатор ТСЗИ-2,5 380/133 У/Д
Трансформатор ТСЗИ-2,5 380/165-180 У/У
Трансформатор ТСЗИ-2,5 380/170
Трансформатор ТСЗИ-2,5 380/175 У/У
Трансформатор ТСЗИ-2,5 380/175 У/У-о
Трансформатор ТСЗИ-2,5 380/180
Трансформатор ТСЗИ-2,5 380/220
Трансформатор ТСЗИ-2,5 380/220 Д/У
Трансформатор ТСЗИ-2,5 380/220 У/Д
Трансформатор ТСЗИ-2,5 380/220-110
Трансформатор ТСЗИ-2,5 380/220-12
Трансформатор ТСЗИ-2,5 380/220-127
Трансформатор ТСЗИ-2,5 380/220-36
Трансформатор ТСЗИ-2,5 380/220/110
Трансформатор ТСЗИ-2,5 380/220/12
Трансформатор ТСЗИ-2,5 380/220/12 У/Д
Трансформатор ТСЗИ-2,5 380/220/12/42
Трансформатор ТСЗИ-2,5 380/220/127
Трансформатор ТСЗИ-2,5 380/220/36
Трансформатор ТСЗИ-2,5 380/220/42
Трансформатор ТСЗИ-2,5 380/36
Трансформатор ТСЗИ-2,5 380/36 У/Д
Трансформатор ТСЗИ-2,5 380/36 У/Ун
Трансформатор ТСЗИ-2,5 380/36/36
Трансформатор ТСЗИ-2,5 380/37,5
Трансформатор ТСЗИ-2,5 380/380
Трансформатор ТСЗИ-2,5 380/380 Д/У-о
Трансформатор ТСЗИ-2,5 380/380 У/У
Трансформатор ТСЗИ-2,5 380/42
Трансформатор ТСЗИ-2,5 380/72 Д/Д
Трансформатор ТСЗИ-2,5 380/72 Д/У
Трансформатор ТСЗИ-2,5 380/72 У/Д
Трансформатор ТСЗИ-2,5 500/220 У/Д
Трансформатор ТСЗИ-2,5 500/380 У/Д
Трансформатор ТСЗИ-2,5 660-380/220
Трансформатор ТСЗИ-2,5 660-380/220-127
Трансформатор ТСЗИ-2,5 660-380/380-220
Трансформатор ТСЗИ-2,5 660/220
Трансформатор ТСЗИ-2,5 Т2 220/72 Д/Д

Трансформатор ТСЗИ-4,0 (Ал) 220/36
Трансформатор ТСЗИ-4,0 (Ал) 380-220/12
Трансформатор ТСЗИ-4,0 (Ал) 380-220/127
Трансформатор ТСЗИ-4,0 (Ал) 380-220/220-12
Трансформатор ТСЗИ-4,0 (Ал) 380-220/220-127
Трансформатор ТСЗИ-4,0 (Ал) 380-220/220-42
Трансформатор ТСЗИ-4,0 (Ал) 380-220/36
Трансформатор ТСЗИ-4,0 (Ал) 380-220/42
Трансформатор ТСЗИ-4,0 (Ал) 380-220/42-24
Трансформатор ТСЗИ-4,0 (Ал) 380/110
Трансформатор ТСЗИ-4,0 (Ал) 380/12
Трансформатор ТСЗИ-4,0 (Ал) 380/14
Трансформатор ТСЗИ-4,0 (Ал) 380/170
Трансформатор ТСЗИ-4,0 (Ал) 380/220
Трансформатор ТСЗИ-4,0 (Ал) 380/220 У/Д
Трансформатор ТСЗИ-4,0 (Ал) 380/220 У/У
Трансформатор ТСЗИ-4,0 (Ал) 380/220/36
Трансформатор ТСЗИ-4,0 (Ал) 380/24
Трансформатор ТСЗИ-4,0 (Ал) 380/36
Трансформатор ТСЗИ-4,0 (Ал) 380/360
Трансформатор ТСЗИ-4,0 (Ал) 380/380 У/Ун
Трансформатор ТСЗИ-4,0 (Ал) 380/42
Трансформатор ТСЗИ-4,0 (Ал) 380/42-24
Трансформатор ТСЗИ-4,0 12/380
Трансформатор ТСЗИ-4,0 220-127/12
Трансформатор ТСЗИ-4,0 220/127
Трансформатор ТСЗИ-4,0 380-220/110
Трансформатор ТСЗИ-4,0 380-220/12
Трансформатор ТСЗИ-4,0 380-220/12-36 У-Д/У-о
Трансформатор ТСЗИ-4,0 380-220/127
Трансформатор ТСЗИ-4,0 380-220/220
Трансформатор ТСЗИ-4,0 380-220/220-127
Трансформатор ТСЗИ-4,0 380-220/220-36
Трансформатор ТСЗИ-4,0 380-220/220-380
Трансформатор ТСЗИ-4,0 380-220/220-42
Трансформатор ТСЗИ-4,0 380-220/24
Трансформатор ТСЗИ-4,0 380-220/36
Трансформатор ТСЗИ-4,0 380-220/36 У/Ун-о
Трансформатор ТСЗИ-4,0 380-220/42
Трансформатор ТСЗИ-4,0 380-220/42-24
Трансформатор ТСЗИ-4,0 380/110 У/У
Трансформатор ТСЗИ-4,0 380/12
Трансформатор ТСЗИ-4,0 380/127
Трансформатор ТСЗИ-4,0 380/127/36
Трансформатор ТСЗИ-4,0 380/14
Трансформатор ТСЗИ-4,0 380/170
Трансформатор ТСЗИ-4,0 380/170 У/Д
Трансформатор ТСЗИ-4,0 380/18-19,5-21
Трансформатор ТСЗИ-4,0 380/220
Трансформатор ТСЗИ-4,0 380/220 Д/У-0
Трансформатор ТСЗИ-4,0 380/220 У-о/У
Трансформатор ТСЗИ-4,0 380/220 У/У
Трансформатор ТСЗИ-4,0 380/220 Ун/У-0
Трансформатор ТСЗИ-4,0 380/220-127
Трансформатор ТСЗИ-4,0 380/220/127
Трансформатор ТСЗИ-4,0 380/220/36
Трансформатор ТСЗИ-4,0 380/24
Трансформатор ТСЗИ-4,0 380/32
Трансформатор ТСЗИ-4,0 380/36
Трансформатор ТСЗИ-4,0 380/36 У/Д
Трансформатор ТСЗИ-4,0 380/360
Трансформатор ТСЗИ-4,0 380/380
Трансформатор ТСЗИ-4,0 380/380 У/У-0
Трансформатор ТСЗИ-4,0 380/380-220
Трансформатор ТСЗИ-4,0 380/42
Трансформатор ТСЗИ-4,0 380/42 У/Ун-0
Трансформатор ТСЗИ-4,0 380/48
Трансформатор ТСЗИ-4,0 380/62 У/У
Трансформатор ТСЗИ-4,0 500/170 У/Д
Трансформатор ТСЗИ-4,0 500/220/12 У/Д/Д
Трансформатор ТСЗИ-4,0 500/220/12 У/У/Д
Трансформатор ТСЗИ-4,0 500/380 У/Д
Трансформатор ТСЗИ-4,0 660-380/380-220
Трансформатор ТСЗИ-4,0 ОМ5 380/220 У/У

Трансформатор ТСЗИ-4,5 380-220/36
Трансформатор ТСЗИ-4,5 380/220/36
Трансформатор ТСЗИ-4,5 380/32

Трансформатор ТСЗИ-5,0 220/110
Трансформатор ТСЗИ-5,0 220/36
Трансформатор ТСЗИ-5,0 220/75
Трансформатор ТСЗИ-5,0 380-220/220-127
Трансформатор ТСЗИ-5,0 380-220/24
Трансформатор ТСЗИ-5,0 380-220/36
Трансформатор ТСЗИ-5,0 380-220/36 У-Д/У-0
Трансформатор ТСЗИ-5,0 380-220/42
Трансформатор ТСЗИ-5,0 380-220/42-24
Трансформатор ТСЗИ-5,0 380/12 У/У-о
Трансформатор ТСЗИ-5,0 380/127
Трансформатор ТСЗИ-5,0 380/220
Трансформатор ТСЗИ-5,0 380/220 У/Д
Трансформатор ТСЗИ-5,0 380/220/127
Трансформатор ТСЗИ-5,0 380/220/127 У/У/У
Трансформатор ТСЗИ-5,0 380/220/36
Трансформатор ТСЗИ-5,0 380/32
Трансформатор ТСЗИ-5,0 380/330
Трансформатор ТСЗИ-5,0 380/36
Трансформатор ТСЗИ-5,0 380/42
Трансформатор ТСЗИ-5,0 480/380

Трансформатор ТСЗИ-5,5 380/220

Трансформатор ТСЗИ-6,0 380/42

Трансформатор ТСЗИ-6,3 380-220/220
Трансформатор ТСЗИ-6,3 380-220/220-110
Трансформатор ТСЗИ-6,3 380-220/220-127
Трансформатор ТСЗИ-6,3 380-220/24 У-Д/Д
Трансформатор ТСЗИ-6,3 380-220/36
Трансформатор ТСЗИ-6,3 380-220/36 У-Д/У
Трансформатор ТСЗИ-6,3 380-220/380-220
Трансформатор ТСЗИ-6,3 380-220/42
Трансформатор ТСЗИ-6,3 380/220
Трансформатор ТСЗИ-6,3 380/220 У/У-о
Трансформатор ТСЗИ-6,3 380/220 У/Ун-0
Трансформатор ТСЗИ-6,3 380/220 Ун/Ун-0
Трансформатор ТСЗИ-6,3 380/24
Трансформатор ТСЗИ-6,3 380/36
Трансформатор ТСЗИ-6,3 380/36 У/Ун-о
Трансформатор ТСЗИ-6,3 380/380 Уо/Уо
Трансформатор ТСЗИ-6,3 380/72 Д/У

Трансформатор ТСЗИ-7,0 220/220
Трансформатор ТСЗИ-7,0 380-220/127

Трансформатор ТСЗИ-7,5 380-220/220-127
Трансформатор ТСЗИ-7,5 380/220

Трансформатор ТСЗИ-8,0 380-220/220-127
Трансформатор ТСЗИ-8,0 380/36

Трансформатор ТСЗИ-10,0 (Ал) 380/36
Трансформатор ТСЗИ-10,0 (Ал) 380/42
Трансформатор ТСЗИ-10,0 220/12 Д/Д
Трансформатор ТСЗИ-10,0 220/220 У/Ун-о
Трансформатор ТСЗИ-10,0 220/36
Трансформатор ТСЗИ-10,0 380-220/220 У/Д
Трансформатор ТСЗИ-10,0 380-220/220-127
Трансформатор ТСЗИ-10,0 380-220/36
Трансформатор ТСЗИ-10,0 380-220/36 У/Д
Трансформатор ТСЗИ-10,0 380-220/42
Трансформатор ТСЗИ-10,0 380/127/220
Трансформатор ТСЗИ-10,0 380/220
Трансформатор ТСЗИ-10,0 380/220 У-о/У-о
Трансформатор ТСЗИ-10,0 380/220 У/Д
Трансформатор ТСЗИ-10,0 380/220 У/Д-11
Трансформатор ТСЗИ-10,0 380/220 У/У
Трансформатор ТСЗИ-10,0 380/220 У/Ун
Трансформатор ТСЗИ-10,0 380/220 У/Ун-0
Трансформатор ТСЗИ-10,0 380/220/127
Трансформатор ТСЗИ-10,0 380/24 У/У
Трансформатор ТСЗИ-10,0 380/36
Трансформатор ТСЗИ-10,0 380/36 Д/У-0
Трансформатор ТСЗИ-10,0 380/36 У/Д-11
Трансформатор ТСЗИ-10,0 380/36 У/У-0 У2
Трансформатор ТСЗИ-10,0 380/36 У/Ун-0
Трансформатор ТСЗИ-10,0 380/36 Ун/Ун
Трансформатор ТСЗИ-10,0 380/42
Трансформатор ТСЗИ-10,0 380/42 У/Д
Трансформатор ТСЗИ-10,0 380/42 У/У
Трансформатор ТСЗИ-10,0 660-380/380-220

Трансформатор ТСЗИ-12,0 380-220/36
Трансформатор ТСЗИ-12,0 380/36

Трансформатор ТСЗИ-15,0 380/220 У-о/У-о
Трансформатор ТСЗИ-15,0 кВт 380/220

Трансформатор ТСЗИ-16,0 220/220 У-о/У-о
Трансформатор ТСЗИ-16,0 220/380
Трансформатор ТСЗИ-16,0 220/380 Д/У-0
Трансформатор ТСЗИ-16,0 380/220
Трансформатор ТСЗИ-16,0 380/220 У/У
Трансформатор ТСЗИ-16,0 380/220 У/Ун
Трансформатор ТСЗИ-16,0 380/220 У/Уо
Трансформатор ТСЗИ-16,0 380/36 У/Д
Трансформатор ТСЗИ-16,0 380/380 У/У
Трансформатор ТСЗИ-16,0 380/380 У/Ун-о
Трансформатор ТСЗИ-16,0 380/415 У/Ун-о
Трансформатор ТСЗИ-16,0 380/42 У/У-о
Трансформатор ТСЗИ-16,0 380/85-120 Уо/Уо
Трансформатор ТСЗИ-16,0 660/380 Д/У
Трансформатор ТСЗИ-20,0 380/220
Трансформатор ТСЗИ-20,0 380/220 У-о/У-о
Трансформатор ТСЗИ-20,0 380/220 У/Ун-0
Трансформатор ТСЗИ-20,0 380/36
Трансформатор ТСЗИ-20,0 380/36 У/Д
Трансформатор ТСЗИ-20,0 380/360
Трансформатор ТСЗИ-20,0 380/42

Трансформатор ТСЗИ-25,0 380-220/220-127
Трансформатор ТСЗИ-25,0 380/110 Д/У-о
Трансформатор ТСЗИ-25,0 380/220
Трансформатор ТСЗИ-25,0 380/220 У/Д
Трансформатор ТСЗИ-25,0 380/36 У/У-о

Трансформатор ТСЗИ-30,0 380/110 У/Д
Трансформатор ТСЗИ-30,0 380/110 У/Ун-0
Трансформатор ТСЗИ-30,0 380/220
Трансформатор ТСЗИ-30,0 380/220 У/У-о

Трансформатор ТСЗИ-40,0 220/380 У/Ун
Трансформатор ТСЗИ-40,0 380-220/220-127
Трансформатор ТСЗИ-40,0 380/220
Трансформатор ТСЗИ-40,0 380/220 У-о/У-о
Трансформатор ТСЗИ-40,0 380/220 У/Д
Трансформатор ТСЗИ-40,0 380/220 У/У-о
Трансформатор ТСЗИ-40,0 380/380
Трансформатор ТСЗИ-50,0 380/220
Трансформатор ТСЗИ-50,0 500/380 У/Ун-о

Трансформатор ТСЗИ-63,0 380/127 У/Д
Трансформатор ТСЗИ-63,0 380/260 У/У-о
Трансформатор ТСЗИ-63,0 380/380 У/Д

www.transformator.kaluga.ru

TOP HEADLINES
