Хороший паяльник для микросхем – секреты выбора и правильного применения
alexxlab | 16.08.2020 | 0 | Вопросы и ответы
устройство, виды и советы по выбору профессионального устройства для пайки плат
В электронике применяется много разных видов микросхем. Они отличаются способом исполнения, строением корпуса, максимальными рабочими температурами, количеством ножек, их распиновкой, значениями напряжений и токов, с которыми они работают. Кроме того, есть различия и в способах их посадки на плату.
Инструменты, которые можно использовать для работы с микросхемами, тоже бывают разными. В принципе, какой паяльник лучше выбрать для микросхемы, зависит именно от посадки — сквозная она или планарная. Но совсем не последнюю роль в выборе того, что применять для её демонтажа с платы, играет количество ножек и их размер. В некоторых случаях применяется простой бытовой паяльник, а в некоторых нужен паяльный фен. Разберёмся в этом подробнее.
Паяльники для электротехнических работ
По материалу нагревательного элемента среди паяльников, доступных в продаже, выделяют две группы:
- Спиральные — очень надёжные и долговечные, жила изготовлена из керамического стержня, на который намотана тугими витками проволока. Таким образом обеспечивается наилучшая сохранность стержня и хорошая передача тепла жалу. Единственный недостаток таких паяльников — их медленный нагрев и такое же неспешное остывание, что может осложнить некоторые технологические процессы, связанные с надобностью сменить жало с тонкого на более толстое и наоборот.
- Керамические — в основе лежит такой же стержень, но уже не армированный снаружи спиралью. Имеет очень хорошую теплопередачу, вследствие чего разогревается и остывает очень быстро. Недостаток кроется как раз в отсутствии поддерживающей конструкции — из-за частых циклов нагрева и охлаждения стержень может треснуть или даже сломаться. Рекомендуется соблюдать повышенные меры предосторожности с керамическими паяльниками.
По мощности паяльники имеют очень большой разброс, так как применяются они не только в радиотехнических работах, но и в ремонте крупных бытовых приборов и кухонной утвари:
- До 10 ватт — для работы со сверхчувствительными радиоэлектронными деталями и микропайки. Такая низкая мощность может уберечь от досадных ситуаций вроде повреждения дорожек платы в результате перегрева, порчи элементов цепи и даже неприятных спецэффектов — взрывов конденсаторов или транзисторов. Таким паяльникам вполне достаточно питания в 5−12 вольт, что делает их довольно практичными для домашнего использования, ведь они могут питаться даже от аккумулятора или батареи. Низкая стоимость и маленький компактный размер тоже говорят в пользу их выбора.
- 10−60 ватт. Самые распространённые из всех, имеют поразительную универсальность и покрывают самый широкий спектр задач, выполняемых на дому. Компактность и возможность работы от розетки делает их оптимальными профессиональными инструментами для покупки.
- 60−100 ватт — часто встречаются на автосервисах благодаря тому, что способны работать с кабелями, имеющими большую толщину жилы. Конструкция далеко не миниатюрная, могут идти в комплекте с собственным трансформаторным блоком питания. Для решения бытовых задач подходят слабо, так как применяются для ремонта крупногабаритной техники и электрических устройств.
- От 100 ватт — подходят для ремонта кухонной утвари (кастрюль с повреждённым в результате перегрева дном, например), батарей отопления, труб и других изделий с большой толщиной сечения. Такие паяльники могут иметь собственный инвертор для регулировки мощности и в некоторых случаях требуют наличия дополнительного заземляющего контура.
В общем, зная свои задачи и степень обеспеченности, вы будете знать, как выбрать хороший паяльник.
Как устроен прибор для пайки
- Стержня, в основном выполненного из меди, так как этот металл обеспечивает достаточно быструю доставку тепла от нагревательного элемента до жала и поддерживает температуру на протяжении всей работы.
- Жало — рабочий наконечник. Им выполняется работа, плавится припой на плате и подчищаются его остатки после выполнения задачи. В большинстве паяльников жала съёмные и их существует множество разновидностей под конкретные задачи специалиста.
- Нагревательный элемент — в него вставляется медный стержень, может быть как просто керамическим (или выполнен из слюды), так и со спиралью из нихромовой нити снаружи.
- Ручка или держатель — инструмент безопасности, выполняется из пластика, не проводит тепло и служит для предотвращения возможных ожогов пальцев.
Другие виды паяльников, например, индукционные, устроены по совершенно другому принципу — с использованием магнитной катушки и ферромагнитного наконечника. Но поскольку нагрев детали происходит при контакте и пропускании токов высокой частоты через деталь, для пайки элементов печатных плат такие устройства не подходят вообще.
Самостоятельное изготовление устройства
Понятно, что изготовить, например, стоваттный или даже более мощный паяльник в домашних условиях сложно. Но вот простой, бытовой инструмент для несложных задач и быстрых ремонтов — вполне реально. Он должен отвечать примерно таким требованиям:
- Иметь рабочую температуру жала не менее 270−300 градусов Цельсия. Это необходимо для лёгкого расплавления популярных марок припоя. ПОС-61, например, плавится при температуре, близкой к 200 градусам.
- Обеспечивать стабильный нагрев, чтобы избегать возможных падений температуры из-за большой длины устройства в результате значительных потерь тепла.
Для изготовления простейшего двухваттного паяльника из резистора своими руками необходимо несколько деталей:
- Сам резистор. Можно использовать марку МЛТ-2 с номиналом до 27 Ом для работы с напряжением 12 вольт или 51 Ом для вдвое большего напряжения.
- Мощный аккумулятор, выступающий в качестве источника тока для нагревательного элемента.
- Деревянная пластина, которая будет использоваться в качестве ручки.
- Два изолированных провода небольшой толщины.
Жалом паяльника в этом случае будет выступать один из выводов резистора.
Резистор необходимо надёжно прикрепить к ручке (с помощью скрученного проводка, например, или посадить на термостойкий клей). Два провода — к выводам резистора с одной стороны и к полюсам аккумулятора с другой. Паяльник маленьких деталей с мощностью в 2−3 ватта готов.
Работа с микросхемами разных типов
Для выпаивания радиоэлектронных компонентов с печатных плат необходимо, кроме паяльника, иметь флюс и припой. Нелишним будет и наличие жидкости, способной растворять флюсы, чтобы использовать её для отмывки плат после работы. Кроме того, необходимо подготовить несколько дополнительных инструментов:
- Пинцеты с антистатическим покрытием — для съёма деталей планарного типа с платы. Покрытие обеспечивает защиту от выхода микросхемы из строя вследствие прохождения сквозь неё статических токов.
- Оплётка — косичка из тонкой медной проволоки, позволяющая легко убирать припой с посадочных мест.
- Отсос для припоя — пригодится для очистки отверстий под ножки детали от затёкшего металла.
- Микроскоп или лупа — для осмотра посадочного места на предмет выдранных или повреждённых жалом (перебитых) дорожек печатных плат.
Стоит отметить, что микросхемы планарного типа, имеющие ножки по всему своему периметру, выпаиваются из платы с помощью паяльника очень непросто. Для таких деталей — например, звуковых или сетевых контроллеров материнских плат компьютеров, тактовых генераторов или мультиконтроллеров питания лучше применять паяльный фен.
Пайка сквозных микросхем
Здесь всё довольно просто — смазываем флюсом выглядывающие с другой стороны платы ножки детали, разогреваем паяльник, набираем жалом немного припоя и начинаем водить жалом по ним. Сначала по одной стороне, потом по другой. Можно для удаления фиксирующего припоя пользоваться оплёткой или отсосом. Когда микросхема выпаяна, следует осмотреть отверстия под её контакты с помощью лупы или микроскопа на предмет вылетевших гильз, затёкшего внутрь припоя или повреждённого текстолита.
После этого, если обнаружены отверстия, залитые припоем, следует очистить их отсосом. Для этого иногда используют иглу от шприца с зашлифованным остриём, но такой метод нужно применять с осторожностью — можно повредить дорожки и межслойную структуру платы.
За очисткой отверстий следует установка детали обратно — той же, если диагностика показала её работоспособность, или аналога в случае её неисправности. Сделать это намного легче — нужно, соблюдая обозначенное на плате положение ключа (в основном это стрелка в углу или точное изображение детали с обозначенной выемкой) вставить ножки в отверстия и запаять. Для этого паяльник лудится, набирает на жало припой, дотрагивается им до каждой ножки. Силы диффузии и взаимного притяжения молекул расплавленного металла позволяют припою растечься равномерно почти самостоятельно. Если после остывания заметны микротрещины или «канавки», нанесение припоя придётся повторить.
Планарные микросхемы с двумя рядами ножек
Такие детали ещё можно выпаивать паяльником, особенно если выводов с каждой стороны три — четыре. Для этого следует подготовить все упомянутые инструменты и выполнить работу таким образом:
- Нанести флюс на ножки микросхемы.
- Разогреть паяльник, зачерпнуть им припой и прогреть ножки с одной стороны детали до смешивания металла.
- Пинцетом поддеть и приподнять один край микросхемы.
- Повторить операции с другим краем.
Запаивать назад нужно будет после снятия лишнего припоя с посадочных контактных мест на плате и выравнивания их. Для посадки достаточно припаять точно одну ножку, а потом провести паяльником с обеих сторон.
Безопасность при выполнении работ
Для избежания травм при работе с расплавленными металлами, раскалёнными приборами и токсичными веществами, которые содержатся в припоях, необходимо соблюдать все меры предосторожности. Работы проводить в хлопчатобумажных халатах и защитных очках, не дотрагиваться до рабочей части паяльника и только что прогретых частей плат голыми пальцами, носить антистатические браслеты, помогающие снизить риск вывода из строя ремонтируемой техники разрядом статики.
Чтобы максимально снизить попадание токсичных веществ в лёгкие и кровь, следует работать в помещениях с достаточной вентиляцией и оборудованных мощными вытяжками. При использовании вытяжек следует обеспечить свободный приток свежего воздуха в помещение через открытую дверь или окно.
В случае попадания раскалённого металла на кожу, необходимо немедленно его удалить, а ожог обработать раствором изопропилового спирта или мазью против ожогов. Если припой попал в глаз, потерпевшего как можно быстрее необходимо доставить в больницу.
Оцените статью: Поделитесь с друзьями!elektro.guru
приоритетные характеристики и инструкция по созданию собственного устройства
Много лет среди любителей электроники и радиотехники особой популярностью пользуется пайка. Именно благодаря этой технологии, можно ремонтировать электротехнику или даже создавать свои изделия. В последнее же время, паяльники чаще всего используются для ремонта или создания микросхем. Но для эффективной и безопасной работы, понадобится паяльник качества.
«Отцом-основателем» этого устройства называют талантливого немецкого инженера Эрнста Сакса. Именно он изобрёл, а также запатентовал в 1921 году технологию, благодаря которой появились компьютеры, плееры и множество других электронных изделий. Конечно, популярность этого человека вряд ли сравнится с известностью Билла Гейтса или Стива Джобса, но в какой-то степени они должны благодарить Сакса за его изобретение.
Основные требования к устройству
Выбирать паяльник для микросхем (как и любой другой товар) необходимо с умом. Дешёвое изделие может быстро сломаться, если его изготовили некачественно. Кроме того, существует серьёзная опасность, что во время пайки микросхем устройство может сильно нагреться и даже расплавиться, что приведёт к серьёзным травмам.
Чтобы избежать таких неприятностей, при выборе паяльника для микросхем следует акцентировать внимание на производителе. Вряд ли изделия от известного бренда сломаются в первый же день, но за это придётся расплачиваться более высокой маржой на товар. Поэтому, как и во многих случаях, лучше придерживаться золотой середины — приобретать не самое дешёвое, но и не самое дорогое устройство.
Вместе с тем необходимо выбирать изделия по трём основным качествам:
- Мощность.
- Напряжение.
- Толщина жала.
- Наличие терморегулятора.
Мощность изделия
В большинстве случаев, чем выше это значение — тем лучше. Однако при пайке микросхем совершенно иной подход. Максимальное значение мощности — 10 Вт, чем меньше — тем лучше. Дело в том, что мощность напрямую влияет на сохранность радиокомпонентов. Паяльники с высоким значением подходят только для опытных мастеров, которые быстро и точно работают с выводами на микросхемах, препятствуя их перегреву.
Если же паяльник будет в основном использоваться для удаления микросхем с платы, можно выбрать аппарат с большой мощностью. Чем выше значение — тем легче будет снять деталь. Правда, идеальная сохранность изделия не гарантируется.
Напряжение для работы
После мощности, следует обратить внимание на питающее напряжение паяльника. Здесь проблема заключается в том, что стандартное напряжение (220 В) может вывести из строя микросхему. Поэтому паяльный инструмент подключают к сети через блок питания с постоянным напряжением или с помощью трансформатора. Как правило, напряжение снижается до 12 или 36 вольт.
Следуя из вышесказанного, лучше приобретать паяльники, в комплектации которых имеется блок питания или трансформатор. Даже если дополнительное изделие будет не слишком качественное, это лучше, чем ничего.
Толщина жала
Чаще всего расстояние между выводами составляет десятые доли миллиметра. Становится ясно, что стандартным жалом с диаметром 5 мм здесь не обойтись. Для решения подобной проблемы используются жала, диаметр которых примерно одинаков с расстоянием между зазорами.
Как правило, сменные жала продаются отдельно. Однако некоторые производители вместе с аппаратом поставляют также некоторые дополнительные компоненты, в т. ч. и жала с меньшим диаметром. Стандартный же диаметр этого компонента колеблется от 3 мм (для микропаяльников) до 5 мм (для обычных изделий).
Терморегулятор
Некоторые изделия (чаще всего это самые новые модели) оснащены терморегулятором. Как понятно из названия, с помощью этого компонента регулируется температура рабочей области у паяльника. Наличие такой функции значительно повышает удобство работы. Поэтому по возможности рекомендуется приобретать изделия, у которых есть функция регулировки температуры.
Продажа и стоимость изделий
Вначале стоит упомянуть, что подобные устройства найти в продаже не так уж легко. Гораздо чаще встречаются специальные жала, предназначенные для работы с микросхемами. Эти сменные компоненты крепятся на обычный паяльник, а после работы заменяются на стандартное жало.
Тем не менее в некоторых специализированных магазинах, подобные изделия всё же продаются. Главное — не прекращать поиски. Тем же, кто хорошо знаком с интернетом, можно посоветовать заказать устройство через онлайн-магазин.
Стоимость специализированных аппаратов начинается от 150 р. Подобные модели не отличаются хорошим качеством и не предназначены для частой и длительной работы. Если же требуется хорошее и профессиональное оборудование, то придётся выложить 6 000 – 8 000 р.
Паяльник своими руками
Как было сказано выше, дешёвые изделия отличаются плохим качеством. За профессиональные — придётся выложить немалую сумму. Поэтому многие специалисты, работающие с пайкой микросхем, предпочитают изготавливать собственные устройства.
Наибольшую популярность получила модель, сделанная из резистора. Подобный самодельный паяльник обладает отличной надёжностью, простотой в изготовлении и удобством при эксплуатации. Таким устройством легко работать с микросхемами, шаг между выводами на которых менее 0,5 мм.
Для изготовления паяльника потребуется:
- Резистор МЛТ, мощность которого 0,5 – 2 Вт и сопротивление 5 – 10 Ом.
- Шариковая ручка.
- Кусок проволоки, диаметром около 0,8 мм.
- Маленький кусочек двухстороннего текстолита (отлично подойдёт прямоугольник 3×1 см).
- Медная проволока с диаметром в 1 мм (будет использоваться в качестве жала).
Инструкция же заключается в следующем:
- Снять краску и лак с резистора.
- Отрезать на нём один из выводов.
- На месте вывода сделать отверстие в 1 мм.
- В передней чашечке резистора сделать пропил (здесь будет установлен второй токовод для паяльника).
- Из текстолита изготовить небольшую плату с широкой, средней и узкой частью. Широкая часть потребуется для выводов резистора, средняя — для крепежа в корпусе шариковой ручки и узкая — для пайки проводов.
- В месте пропила одеть проволоку на резистор и припаять её.
- Припаять к печатной плате тоководы.
- Закрепить питающие провода (лучше всего использовать провод МГТФ, благодаря его устойчивости к плавлению).
- Соединить провода с резистором.
- Установить внутренние компоненты в шариковой ручке.
И в заключение
Паяльники для микросхем — узкоспециализированные устройства. Как понятно из названия, они пригодны только для работы с микросхемами. Но несмотря на специфичность, эти устройства отлично справляются со своими обязанностями.
Приобрести такой паяльник проще всего в интернете, где есть множество онлайн-магазинов, занимающихся продажей этих аппаратов. Но перед покупкой рекомендуется внимательно ознакомиться с основными характеристиками, а также уточнить, распространяются ли на изделие гарантийные обязательства. Если же нет желания заниматься подобными вещами, можно изготовить собственное устройство.
Оцените статью: Поделитесь с друзьями!elektro.guru
Какой паяльник для микросхем лучше
Современная техника не стоит на месте, а постоянно развивается. Причем в большинстве случаев создатели стараются придать своим устройствам минимальные размеры и обеспечить хорошую мобильность. Такая компоновка требует установки маленьких микросхем и других деталей небольшого размера.
Это требует от мастеров сервисных центров и обычных любителей радиотехники определенных навыков и большой аккуратности в работе. Также это создает большой спрос на такие инструменты, как паяльники для микросхем.
Дело в том, что большинство стандартных устройств подобного типа имеет определенную мощность, которая не регулируется, и поэтому они не могут соответствовать современным технологическим процессам пайки. Они или не могут справиться с припоем, или перегревают детали, что приводит к их выходу из строя.
Стандартный паяльник для пайки микросхем должен обладать хотя бы тремя температурными режимами и иметь жало определенной формы. При этом некоторые умельцы пытаются самостоятельно регулировать нагрев, путем достижения необходимой температуры при помощи газовой плиты или горелки. Жало же они применяют медное, периодически затачивая его под необходимую операцию.
Такой паяльник для микросхем очень ненадежен, поскольку нельзя точно контролировать температуру нагрева таким способом. При этом медное жало постоянно выгорает, и его часто приходится менять. Его можно применять в крайних случаях, когда под рукой нет необходимого инструмента, а работу выполнить нужно срочно. Хотя это может привести к непоправимым повреждениям, как самой детали, так и инструмента, который используется в процессе.
На данный момент лучший паяльник для микросхем представлен в виде станции. Она состоит из специального трансформатора, который имеет возможность регулировки мощности, и самой ручки паяльника. Также в комплект обычно входит специальная подставка, обеспечивающая удобство работы, и небольшой набор различных жал. При этом посадочное место для них универсальное, что дает возможность приобретать другие жала различной конфигурации.
Такой паяльник для микросхем является универсальным и может справиться с любой поставленной задачей. Причем в профессиональной комплектации к нему прилагается дополнительное оборудование в виде заземления, отсоса пыли или воздушного нагрева.
При выборе такой станции не стоит обращать внимание на фирму-изготовителя и различные наименования моделей. Они все сделаны по одному типу и отличаются только своей комплектацией. Поэтому выбор необходимо делать, исходя из потребностей и частоты применения.
Таким образом, современный паяльник для микросхем должен обладать большим количеством различных параметров, иметь определенный набор жал и удобную ручку. Все эти требования к оборудованию воплощены в таком устройстве, как паяльная станция. На сегодняшний день она является самым перспективным и передовым инструментом для работы, как с мелкими деталями, так и при обычной пайке проводов. Поэтому она так популярна среди мастеров сервисных центров и электронщиков.
fb.ru
устройство, виды и советы по выбору профессионального устройства для пайки плат
В электронике применяется много разных видов микросхем. Они отличаются способом исполнения, строением корпуса, максимальными рабочими температурами, количеством ножек, их распиновкой, значениями напряжений и токов, с которыми они работают. Кроме того, есть различия и в способах их посадки на плату.
Инструменты, которые можно использовать для работы с микросхемами, тоже бывают разными. В принципе, какой паяльник лучше выбрать для микросхемы, зависит именно от посадки — сквозная она или планарная. Но совсем не последнюю роль в выборе того, что применять для её демонтажа с платы, играет количество ножек и их размер. В некоторых случаях применяется простой бытовой паяльник, а в некоторых нужен паяльный фен. Разберёмся в этом подробнее.
Паяльники для электротехнических работ
Самое простое и наверняка имеющееся у многих радиолюбителей устройство для проведения ремонтов техники разной сложности или создания собственных уникальных устройств под какие-либо конкретные нужды. Паяльники имеют несколько важных характеристик, ориентирование в которых поможет выбрать то, что подойдёт для выполнения поставленных задач. Это материал, из которого изготовлен нагревательный элемент, и мощность работы. Первый показатель поможет выбрать самое энергоэффективное устройство, позволяющее при минимально поданном напряжении достичь желаемой температуры жала. Второй — предназначен для выбора наиболее подходящего устройства под конкретный спектр задач.
По материалу нагревательного элемента среди паяльников, доступных в продаже, выделяют две группы:
- Спиральные — очень надёжные и долговечные, жила изготовлена из керамического стержня, на который намотана тугими витками проволока. Таким образом обеспечивается наилучшая сохранность стержня и хорошая передача тепла жалу. Единственный недостаток таких паяльников — их медленный нагрев и такое же неспешное остывание, что может осложнить некоторые технологические процессы, связанные с надобностью сменить жало с тонкого на более толстое и наоборот.
- Керамические — в основе лежит такой же стержень, но уже не армированный снаружи спиралью. Имеет очень хорошую теплопередачу, вследствие чего разогревается и остывает очень быстро. Недостаток кроется как раз в отсутствии поддерживающей конструкции — из-за частых циклов нагрева и охлаждения стержень может треснуть или даже сломаться. Рекомендуется соблюдать повышенные меры предосторожности с керамическими паяльниками.
По мощности паяльники имеют очень большой разброс, так как применяются они не только в радиотехнических работах, но и в ремонте крупных бытовых приборов и кухонной утвари:
- До 10 ватт — для работы со сверхчувствительными радиоэлектронными деталями и микропайки. Такая низкая мощность может уберечь от досадных ситуаций вроде повреждения дорожек платы в результате перегрева, порчи элементов цепи и даже неприятных спецэффектов — взрывов конденсаторов или транзисторов. Таким паяльникам вполне достаточно питания в 5−12 вольт, что делает их довольно практичными для домашнего использования, ведь они могут питаться даже от аккумулятора или батареи. Низкая стоимость и маленький компактный размер тоже говорят в пользу их выбора.
- 10−60 ватт. Самые распространённые из всех, имеют поразительную универсальность и покрывают самый широкий спектр задач, выполняемых на дому. Компактность и возможность работы от розетки делает их оптимальными профессиональными инструментами для покупки.
- 60−100 ватт — часто встречаются на автосервисах благодаря тому, что способны работать с кабелями, имеющими большую толщину жилы. Конструкция далеко не миниатюрная, могут идти в комплекте с собственным трансформаторным блоком питания. Для решения бытовых задач подходят слабо, так как применяются для ремонта крупногабаритной техники и электрических устройств.
- От 100 ватт — подходят для ремонта кухонной утвари (кастрюль с повреждённым в результате перегрева дном, например), батарей отопления, труб и других изделий с большой толщиной сечения. Такие паяльники могут иметь собственный инвертор для регулировки мощности и в некоторых случаях требуют наличия дополнительного заземляющего контура.
В общем, зная свои задачи и степень обеспеченности, вы будете знать, как выбрать хороший паяльник.
Как устроен прибор для пайки
В зависимости от типа у паяльника для электроники может быть множество дополнительных деталей, комплектующих и расходных элементов. Само же устройство паяльника довольно простое. Он состоит из таких частей:
- Стержня, в основном выполненного из меди, так как этот металл обеспечивает достаточно быструю доставку тепла от нагревательного элемента до жала и поддерживает температуру на протяжении всей работы.
- Жало — рабочий наконечник. Им выполняется работа, плавится припой на плате и подчищаются его остатки после выполнения задачи. В большинстве паяльников жала съёмные и их существует множество разновидностей под конкретные задачи специалиста.
- Нагревательный элемент — в него вставляется медный стержень, может быть как просто керамическим (или выполнен из слюды), так и со спиралью из нихромовой нити снаружи.
- Ручка или держатель — инструмент безопасности, выполняется из пластика, не проводит тепло и служит для предотвращения возможных ожогов пальцев.
Другие виды паяльников, например, индукционные, устроены по совершенно другому принципу — с использованием магнитной катушки и ферромагнитного наконечника. Но поскольку нагрев детали происходит при контакте и пропускании токов высокой частоты через деталь, для пайки элементов печатных плат такие устройства не подходят вообще.
Самостоятельное изготовление устройства
Понятно, что изготовить, например, стоваттный или даже более мощный паяльник в домашних условиях сложно. Но вот простой, бытовой инструмент для несложных задач и быстрых ремонтов — вполне реально. Он должен отвечать примерно таким требованиям:
- Иметь рабочую температуру жала не менее 270−300 градусов Цельсия. Это необходимо для лёгкого расплавления популярных марок припоя. ПОС-61, например, плавится при температуре, близкой к 200 градусам.
- Обеспечивать стабильный нагрев, чтобы избегать возможных падений температуры из-за большой длины устройства в результате значительных потерь тепла.
Для изготовления простейшего двухваттного паяльника из резистора своими руками необходимо несколько деталей:
- Сам резистор. Можно использовать марку МЛТ-2 с номиналом до 27 Ом для работы с напряжением 12 вольт или 51 Ом для вдвое большего напряжения.
- Мощный аккумулятор, выступающий в качестве источника тока для нагревательного элемента.
- Деревянная пластина, которая будет использоваться в качестве ручки.
- Два изолированных провода небольшой толщины.
Жалом паяльника в этом случае будет выступать один из выводов резистора.
Резистор необходимо надёжно прикрепить к ручке (с помощью скрученного проводка, например, или посадить на термостойкий клей). Два провода — к выводам резистора с одной стороны и к полюсам аккумулятора с другой. Паяльник маленьких деталей с мощностью в 2−3 ватта готов.
Работа с микросхемами разных типов
Для выпаивания радиоэлектронных компонентов с печатных плат необходимо, кроме паяльника, иметь флюс и припой. Нелишним будет и наличие жидкости, способной растворять флюсы, чтобы использовать её для отмывки плат после работы. Кроме того, необходимо подготовить несколько дополнительных инструментов:
- Пинцеты с антистатическим покрытием — для съёма деталей планарного типа с платы. Покрытие обеспечивает защиту от выхода микросхемы из строя вследствие прохождения сквозь неё статических токов.
- Оплётка — косичка из тонкой медной проволоки, позволяющая легко убирать припой с посадочных мест.
- Отсос для припоя — пригодится для очистки отверстий под ножки детали от затёкшего металла.
- Микроскоп или лупа — для осмотра посадочного места на предмет выдранных или повреждённых жалом (перебитых) дорожек печатных плат.
Стоит отметить, что микросхемы планарного типа, имеющие ножки по всему своему периметру, выпаиваются из платы с помощью паяльника очень непросто. Для таких деталей — например, звуковых или сетевых контроллеров материнских плат компьютеров, тактовых генераторов или мультиконтроллеров питания лучше применять паяльный фен.
Пайка сквозных микросхем
Здесь всё довольно просто — смазываем флюсом выглядывающие с другой стороны платы ножки детали, разогреваем паяльник, набираем жалом немного припоя и начинаем водить жалом по ним. Сначала по одной стороне, потом по другой. Можно для удаления фиксирующего припоя пользоваться оплёткой или отсосом. Когда микросхема выпаяна, следует осмотреть отверстия под её контакты с помощью лупы или микроскопа на предмет вылетевших гильз, затёкшего внутрь припоя или повреждённого текстолита.
После этого, если обнаружены отверстия, залитые припоем, следует очистить их отсосом. Для этого иногда используют иглу от шприца с зашлифованным остриём, но такой метод нужно применять с осторожностью — можно повредить дорожки и межслойную структуру платы.
За очисткой отверстий следует установка детали обратно — той же, если диагностика показала её работоспособность, или аналога в случае её неисправности. Сделать это намного легче — нужно, соблюдая обозначенное на плате положение ключа (в основном это стрелка в углу или точное изображение детали с обозначенной выемкой) вставить ножки в отверстия и запаять. Для этого паяльник лудится, набирает на жало припой, дотрагивается им до каждой ножки. Силы диффузии и взаимного притяжения молекул расплавленного металла позволяют припою растечься равномерно почти самостоятельно. Если после остывания заметны микротрещины или «канавки», нанесение припоя придётся повторить.
Планарные микросхемы с двумя рядами ножек
Такие детали ещё можно выпаивать паяльником, особенно если выводов с каждой стороны три — четыре. Для этого следует подготовить все упомянутые инструменты и выполнить работу таким образом:
- Нанести флюс на ножки микросхемы.
- Разогреть паяльник, зачерпнуть им припой и прогреть ножки с одной стороны детали до смешивания металла.
- Пинцетом поддеть и приподнять один край микросхемы.
- Повторить операции с другим краем.
Запаивать назад нужно будет после снятия лишнего припоя с посадочных контактных мест на плате и выравнивания их. Для посадки достаточно припаять точно одну ножку, а потом провести паяльником с обеих сторон.
Безопасность при выполнении работ
Для избежания травм при работе с расплавленными металлами, раскалёнными приборами и токсичными веществами, которые содержатся в припоях, необходимо соблюдать все меры предосторожности. Работы проводить в хлопчатобумажных халатах и защитных очках, не дотрагиваться до рабочей части паяльника и только что прогретых частей плат голыми пальцами, носить антистатические браслеты, помогающие снизить риск вывода из строя ремонтируемой техники разрядом статики.
Чтобы максимально снизить попадание токсичных веществ в лёгкие и кровь, следует работать в помещениях с достаточной вентиляцией и оборудованных мощными вытяжками. При использовании вытяжек следует обеспечить свободный приток свежего воздуха в помещение через открытую дверь или окно.
В случае попадания раскалённого металла на кожу, необходимо немедленно его удалить, а ожог обработать раствором изопропилового спирта или мазью против ожогов. Если припой попал в глаз, потерпевшего как можно быстрее необходимо доставить в больницу.
Оцените статью: Поделитесь с друзьями!chebo.pro
ТОП-5 лучших паяльников для дома: какой выбрать по мощности?
В домашних условиях нередко возникает необходимость в спаивании проводов, восстановлении соединений в схемах бытовых электроприборов, не говоря уже о радиолюбителях, которые работают с микросхемами. Паяльник для дома не обязательно должен быть профессиональным инструментом и его нужно подбирать с учетом целей, для которых он будет использован.
Зачатую, люди стараются подобрать один инструмент, который бы подходил для большинства операций по пайке. Специалисты могут сказать, что одного идеального варианта не может быть и это действительно так. При домашнем использовании требования становятся не столь высокими, как к профессиональному оборудованию. Большинство старается подобрать простой недорогой вариант с достаточным запасом мощности. Для домешенного применения люди обходятся самыми простыми паяльниками, которые встретят в магазине. Если подойти к данному вопросу ответственно, изучить основные правила, как подобрать паяльник для дома, то выбор может быть более рациональным.
Стандартная комплектация
В большинстве случаев модели поставляются без каких-либо дополнительных приспособлений. Комплектация паяльника содержит в себе только один паяльник. Некоторые профессиональные модели могут иметь в комплекте специальный корпус и подставку для инструмента. Но такие вещи редко покупаются для домашнего использования.
Стандартная комплектация паяльника
Составные элементы паяльника
Перед тем как выбрать паяльник для дома, стоит посмотреть из чего он состоит. К основным составным частям относятся следующие элементы:
- Жало – должно быть сделано из меди, так как этот материал хорошо очищается от нагара. Оно легко в обработке и подготовке. С паяльником можно сразу докупить набор жал, которые будут использоваться на замену уже имеющемуся. Наиболее удобным будет жало прямой формы.
- Стержень – должен быть из стойких материалов. Он должен хорошо проводить тепло.
- Нагреватель – в простых моделях часто используются обыкновенные нагреватели, которые ни чем не выделяются. Только в профессиональных разновидностях можно найти разнообразие.
- Держатель – должен быть защищен от возможного перегрева. Лучшим решением являются деревянные держатели, так как они не портятся от высокой температуры. Эбонитовые оказываются тяжелыми, а пластиковые слишком быстро перегреваются.
- Электрический шнур и вилка – шнур должен обладать достаточным уровнем гибкости, чтобы подстраиваться под положения и условия работы, не ломаясь при этом. Вилку лучше брать разборную, но и обыкновенная подойдет для дома.
Более сложные модели могут иметь встроенный трансформатор, частотный преобразователь, у них могут присутствовать кнопки управления, регуляторы мощности и многие другие дополнения. Далеко не всегда подобные вещи актуальны для домашнего использования.
«Обратите внимание!
Если мастеру приходится подбирать паяльник для дома, то он может выбрать себе более сложную модель, но рядовые пользователи редко их покупают.»
Основные характеристики паяльников
Определяясь, какой паяльник выбрать для дома, стоит разобраться с характеристиками этих устройств. У каждого инструмента есть своим параметры, которые влияют на его функциональность. Здесь приведены основные характеристики, на которые стоит обратить внимание, чтобы купить лучший паяльник.
Характеристики устройства | Важные моменты |
| Мощность | Это главный параметр, на который стоит обратить внимание. Чем более мощный паяльник, тем до более высокой температуры он сможет разогреваться и тем более крупные соединения он сможет паять. Соответственно, для пайки труб потребуется мощное изделие, тогда как для работы с микросхемами подойдут и самые маломощные варианты на 5-10 Вт. |
| Размер | Размер зависит от мощности, так как увеличение размеров элементов как раз и определяет возможность нагревания до высоких температур. Маленькие модели, как правило, являются маломощными. |
| Напряжение | Практически все модели подходят для стандартных розеток, но в них все равное есть свои отличия. Наиболее распространенными вариантами являются устройства на 220, 36, 12 и 6 Вольт. Чем ниже напряжение, тем более безопасным будет устройства. Иногда для паяльников с низким напряжением приходится покупать дополнительно еще и понижающий трансформатор, поэтому лучшим вариантом будет модель на 220 В. |
| Нагревательный элемент | В современных моделях в качестве нагревателя используется слюдяная или керамическая трубка, которая закручивается по спирали. Также могут встречаться нагреватели из керамики, но такие модели служат меньше, в сравнение со своими аналогами. |
| Форма жала | Даже для домашнего использования специалисты рекомендуют покупать варианты, у которых есть возможность менять жало. Чаще всего покупают простые модели без смены жала. Возможность менять данный элемент существенно упрощает подбор нужных процедур. Смена жала помогает приспособиться к нужной операции, не меняя сам паяльник. |
| Тип паяльника | Наиболее популярными и востребованными являются Электрические, стержневые и импульсные паяльники. Для дома отлично подходят электрические модели. |
Топ 5 лучших моделей паяльников для дома
Лучшие модели для дома должны обладать оптимальным соотношением параметров, универсальностью использования и доступной стоимостью. Это совсем не значит, что они будут лучшими по всем характеристикам, так как они подбираются именно для домашнего использования.
- Works W Модель на 100 Вт, в которой имеется провод с двойной изоляцией. На жало нанесено алюминиевое покрытие, которое продлевает его жизнь. Металлические элементы сделаны из нержавеющей стали. Это одна из самых простых и востребованных моделей для домашнего применения.
Паяльник Works W на 100 Вт

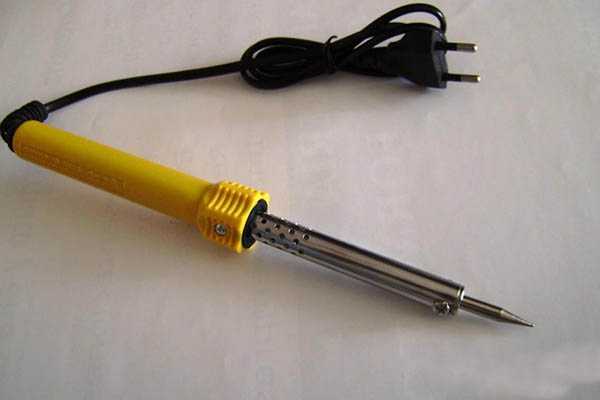

- ZD 721C. Мощность устройства составляет 60 Вт. Модель с удобной пластиковой ручкой и нихромовым нагревателем. Максимальная температура разогрева составляет 550 градусов Цельсия.
Паяльник ZD 721C

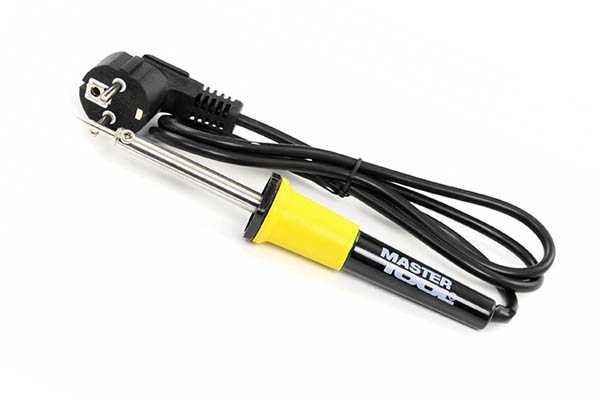

- Mastertool 44-0006. Это очень удобная маломощная модель на 30 ВТ, которая поставляется вместе с подставкой. Паяльник рассчитан на работу с микросхемами, благодаря чему имеет жало конической формы. Здесь используется периодический тип нагрева. В местах хвата предусмотрена эргономическая накладка. Длина провода составляет 1,2 метра.
Паяльник модели Mastertool 44-0006
- Sthor Модель с максимальной мощностью в 30 Вт. Рассчитан на работу с низкотемпературным припоем, что удобно для домашнего использования. Чаще всего применяется для соединения проводки. Несмотря на размеры, паяльник подходит для спайки широких областей.
Паяльник марки Sthor
- Mega Модель, которая рассчитана на напряжение в 230 В, но с мощностью в 25 Вт. Это качественное изделие, которое поставляется вместе со специальной подставкой. Нагреватель сделан из нихрома, а ручка из пластика. При такой небольшой мощности пластик не сильно нагревается. Основной сферой применения у него является работа с мягкими припоями.
Паяльник Mega
Популярные производители
Популярные производители паяльников для дома представлены в различных ценовых категориях. Выбирая самый лучший паяльник для дома, многие люди обращают внимание на надежность бренда. К основным популярным производителям относятся:
- Sthor;
- ZD;
- Intertool;
- Mega;
- Mastertool.
Заключение
Все нюансы по поводу того, какую выбрать мощность паяльника, какой тип должен быть, форма жала и прочие элементы, нужно применять на основе того, что доступно на рынке. В большинстве случаев люди берут первую попавшуюся недорогую модель и вполне нормально ею пользуются. Но если требуются более сложные процедуры, то здесь уже нужно ответственно подходить к выбору.
Видео: рекомендации по выбору паяльника
svarkaipayka.ru
Паяльник с тонкими узким жалом для пайки микросхем: ТОП-5 моделей
Для пайки могут использоваться различные типы инструментов. Несмотря на то, что в большинстве случаев принцип действия и тип инструментов остаются прежними, модели могут иметь большие различия. Одним из важных параметров является толщина жала. Паяльник с тонким жалом не будет отличаться по принципу действия от модели с толстым жалом, но особенности его использования будут выделяться. Можно сказать, что они будут применяться для разных видов пайки.
От толщины жала будут зависеть технические характеристики изделия. К примеру, температура нагрева у тонкого паяльника может быть ниже, чем у толстого. Это связано с физическими параметрами, так как чем больше металла в жале, тем большую температуру оно сможет выдержать. Также здесь играет роль целевое предназначение. Такие модели чаще всего используются для работ с мелкими деталями. Тонкие контакты легче паять соответствующим жалом, а для этого не требуется слишком высокая температура.
Паяльник для мелких деталей будет оптимизирован под эту работу. Все параметры и комплектующие будут соответствовать требованию данного вида работ. Стоимость при этом может быть очень разной, так как помимо материалов на производство и основных комплектующих, в паяльнике могут быть дополнительные функции, которые сильно повлияют на цену изделия. Современные модели с регулятором температуры, автоматическим выключением и функцией временного повышения температуры удобны в использовании, но обходятся мастерам значительно дороже простых вариантов.

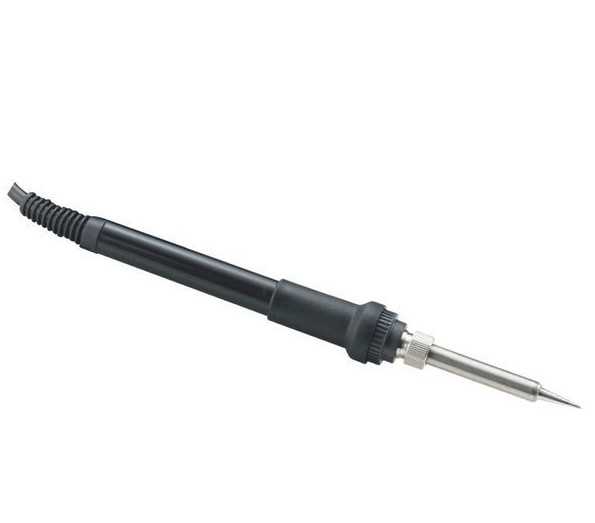

Один из вариантов паяльника с тонким жалом
Преимущества паяльника с тонким жалом
Паяльник с маленьким жалом оказывается очень востребованным для некоторых сфер. Каждый мастер может сказать, что нет универсального инструмента, и поэтому для своих назначений такой инструмент станет незаменимым. К основным преимуществам можно отнести следующие:
- низкое энергопотребление, так как мощность большинства подобных моделей является ниже, чем у стандартных домашних паяльников;
- возможна работа с очень тонкими деталями, так как размеры жала позволяют деликатно обращаться с контактами и делать небольшие дополнения материала к наплавленному участку;
- быстрый разогрев до нужной температуры;
- большинство моделей компактны и удобны в использовании, ими можно легко выполнять сложные действия;
- инструментом можно без проблем добраться даже до труднодоступных мест, требующих деликатного подхода.
Паяльник 20 Вт с тонким жалом может и не станет основным рабочим инструментом для дома, но если требуется работать с микросхемами, тонкими проводами, то он обеспечивает все необходимые преимущества. Все его недостатка, как правило, относятся к нехватке мощности и сложностям работы с местами, где нужен мощный паяльник. В то же время, для целей применения тонкого жала у моделей с тонким будут свои проблемы. Исходя из этого, все недостатки данного типа являются условными и относятся к использованию в тех сферах, для которых он не предназначен.
ТОП 5 лучших моделей паяльников с тонким жалом
- Intertool RT Это относительно недорогая модель, которая рассчитана для профессионального использования. Она обладает простой конструкцией и здесь нет дополнительных регуляторов. Но в то же время жало может разогреваться до 750 градусов Цельсия, что хорошо подходит для мелких контактов из твердосплавных металлов. Выпаивание микросхем с помощью данной модели также выполняется быстро и без лишних проблем. Это паяльник с тонким жалом 60 Вт, масса которого всего 320 грамм.
Паяльник с тонким жалом Intertool RT-2003

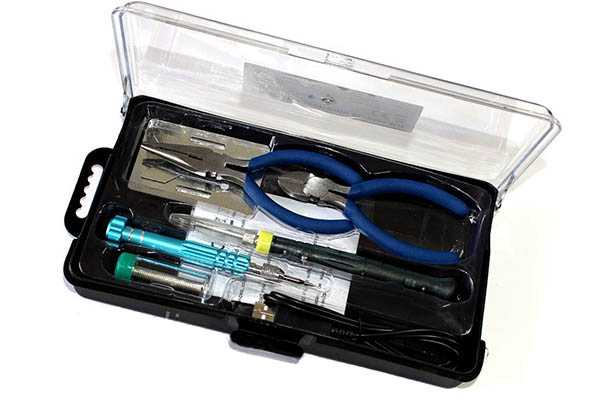

- ZD-972F. Это целый набор, куда помимо паяльника входит еще отвертка, подставка, припой и кусачки. Сам инструмент рассчитан для работы не от стандартной сети, а от USB выхода. В своей сфере это очень распространенная модель, так как поставляется со всеми необходимыми материалами в пластиковом кейсе и обладает доступной стоимостью. Ее можно подключать как от USB компьютерных устройств, так и от блоков питания от смартфонов и планшетов.
Паяльник ZD-972F
- YIHUA 928D. Профессиональная модель с наличием нескольких дополнительных функций. Мощность составляет 65 Вт. Это паяльник с узким жалом, который обладает регулируемым нагревом в диапазоне от 90 до 480 градусов Цельсия. Одной из его особенностей является то, что жало выполнено из керамики. Наряду с другими особенностями это делает стоимость изделия более высокой, чем у предыдущих моделей. Масса изделия составляет всего 104 грамма, что позволяет работать им без особых сложностей. В модели присутствует особый «умный» режим, который понижает температуру, если паяльником долгое время не пользоваться. Жидкокристаллический дисплей и функция калибровки становятся отличным дополнением для профессионалов.
Внешний вид паяльника YIHUA 928D
- ZD 200B. Очередная доступная модель, которая обладает низкой мощностью. Это паяльник всего на 25 В. Он используется для пайки микросхем, благодаря чему имеет заточенное соответствующим образом жало. Материал жала – медь. Поверх нее наносится износостойкое покрытие. Здесь присутствует нихромовый нагреватель. Корпус сделан из пластика. Все эти компоненты ничем не выделяются на фоне остальных моделей, что позволяет сохранять доступную стоимость и обеспечивают высокую популярность для данного паяльника. Жало можно заменить, открутив крепления крестообразной отверткой. Модель пользуется популярностью у профессионалов и радиолюбителей.
Паяльник с тонким жалом ZD 200B
- Goot PX. Отличный вариант паяльника для мелкой пайки среди топовых моделей. Он может применяться для без свинцовой пайки. Жало заточено очень тонко, что позволяет выполнять самые деликатные виды работы. Одной из особенностей является наличие регулятора температуры. Это достаточно мощная модель на 70 Вт, которая работает в температурном диапазоне 250-450 градусов Цельсия. Контроллер температуры располагается непосредственно на рукояти. Это легкая модель с компактными размерами. В комплекте идет защитный колпачок для переноски. Дизайн рукояти очень эргономичный. Жала можно менять, при необходимости и среди заводских вариантов есть широкий выбор. На корпусе присутствует индикатор питания. Сборка модели очень качественная, но стоимость изделия выше среднего, так что оно больше подходит для профессионалов.
Внешний вид паяльника Goot PX
Какими характеристиками должен обладать паяльник?
При выборе паяльника с тонким жалом, необходимо обратить внимание на его мощность и максимальную температуру. Максимально допустимой мощностью для моделей, в которых нет регулятора температуры, можно считать 60 Вт. Это может показаться слишком высокими характеристиками, которые подходят только для выпаивания контактов, но при таких параметрах еще можно работать. Лучше, если это будет 20-40 Вт, так как температура на них окажется более приемлемой для работы.
Наличие регулятора температуры будет отличным современным дополнением. Даже если из-за этого паяльник с тонким жалом для микросхем обойдется дороже, то это вполне окупит себя, так как вы получите универсальный инструмент, который повысит качество пайки.
Возможность менять жала также становится полезным дополнением. Форма со временем может стать более толстой из-за оставшихся частиц металла после работы. Ее всегда можно заточить под нужные размеры и угол скоса.
Заключение
Благодаря своей востребованности паяльники с тонким жалом имеют большое разнообразие характеристик в различных моделях. Не стоит их применять для высокотемпературной пайки и прочих сфер, для которых они не предназначены. Современные модели с дополнительными функциями вполне окупаются качеством работы, несмотря на более высокую стоимость.
svarkaipayka.ru
Какой паяльник выбрать для пайки радиодеталей для дома
СОДЕРЖАНИЕ СТАТЬИ:
Паяльник ключевой инструмент труда электриков, мастеров бытовой техники всех мастей и радиолюбителей. Без данного предмета не обойтись, когда возникает необходимость выпаивать (впаивать) радиодетали, соединять электропроводники и светодиодные ленты, ремонтировать бытовую технику.
Моделей паяльников существует много, они отличаются качеством, ценой, функциональностью, принципами работы и целевым назначением. В таком многообразии легко запутаться, потому сегодня постараемся разобраться с критериями выбора универсального инструмента для работы с микросхемами и проводами.
Выбираем параметры
Характеристик у паяльника много, новичков это удивит, но знакомые с инструментом люди знают, выбрать хороший инструмент сложно, потому каждый аспект рассмотрим в отдельности.
Рабочий инструмент характеризует не только общее качество и надежность, а и удобство использования.
Нагреватель
Паяльники бывают газовыми и электрическими. Газовые паяльники это строительный инструмент малопригодный для работы с «тонкими материями» вроде микросхем.
Их основным предназначением в сфере электричества, считается пайка проводки в коробах, он автономен, способен работать вдали от электросетей, удобен для высотного монтажа, также применим как строительный и термоусадочный фен и резак.
Кроме вышеуказанных плюсов, стоит остановиться, на откровенных минусах использования в вышеуказанных целях:
- сложность использования в быту — с большой вероятностью, прежде чем выпаяться, микросхема растечется по столу, использовать такой без вреда прибору, может лишь настоящий виртуоз;
- выброс продуктов горения в окружающую среду затрудняет длительное использование прибора в закрытых помещениях, существует риск отравиться;
- труднодоступность энергоносителя.
При отсутствии проблем с электричеством, для точной пайки электропаяльник по всем параметрам всегда превзойдет газовый.
Электропаяльники бывают следующих видов:
- Спиральный – лучший вариант для дома, пусть он долго разогревается, зато он практически вечен, и по цене самый дешевый.
- Керамический – нагревается быстро, а по температуре превосходит спиральный вариант, цена также выше, но главным минусом является не стоимость, а хрупкость прибора. Сломаться, без возможности починки, прибор может от малейшего стука.
- Импульсный – быстро греется, но имеет узкое целевое назначение. Удовольствие стоит денег, но это лучший паяльник для работы с печатными платами и микросхемами, с иной стороны, в других сферах пайки практически бесполезен.

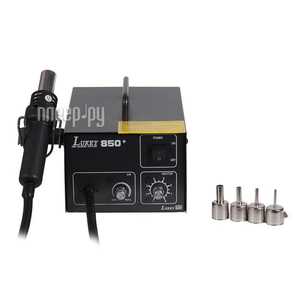

Не стоит забывать, о существовании паяльных станций, это не совсем паяльник, скорее сложный паяльный комплекс, который при серьезном увлечении радиоэлектроникой станет ключевым и, возможно, единственным инструментом.
Мощность
Выбор мощности, самое простое испытание, она попросту выбирается под заданные цели:
- 10Вт – простейшие микросхемы;
- 20-40Вт – бытовая техника;
- 60-100Вт – провода;
- 100+Вт – радиаторы, механические детали и конструкции (бесполезны в бытовых условиях и являются исключительно профессиональным электромонтажным инструментом).
Нюансы устройства
Выбирая своего «любимца», нужно обратить внимание на ряд малозначительных аспектов, упустив которые вы точно будете жалеть:
- Ручка – кроме эргономики, должна быть изолированной и термостойкой. Качественное дерево лучший вариант, ведь пластик быстро греется, а эбонит тяжелый, этим страдают приборы даже с металлическими вставками, бесперебойность работы тут важнее красоты.
- Медное жало – легко чистится и удобно используется. В идеале, прибор должен иметь регулируемую длину жала, а также их набор в комплекте.
- Сетевой шнур – изолированный, длинный, эластичный.
- Вилка – съемная, а лучше разборная.
- Комплектация – подставка, кейс, емкости для очистки.
- Наличие терморегулятора.
- Поддержка заданной температуры – прибор проживет дольше.
Существует множество аспектов выбора паяльника, но зная вышеперечисленные нюансы и ответственно подойдя к выбору, купленный паяльник вас не огорчит.
Полезное видео
С советами по выбору паяльника вы можете ознакомиться на видео ниже:
Рассмотрев все нюансы, помните, вы выбираете прибор для себя и под себя, все советы, это лишь рекомендации продиктованные опытом, вы же вольны делать свой осознанный выбор, находить что-то новое, либо учится на собственных ошибках.
elektrika.wiki
