Schaublin 125 Станок токарно-винторезный высокой точности. Паспорт, руководство, схемы, описание, характеристики
Сведения о производителе токарно-винторезного универсального станка Schaublin 125
Токарно-винторезный универсальный станок модели Schaublin 125 выпускался предприятием Shaublin (Шоблэн), основанным в 1915 году, Швейцария, город Bevilard.
Станки фирмы Schaublin поставляются в СССР и Россию с 1970 года.
Гамма станков фирмы производителя достаточно широка: токарные, фрезерные и шлифовальные станки высокой точности от настольных и универсальных до обрабатывающих центров с ЧПУ и приводным инструментом.
Станки, выпускаемые в Швейцарии
- Mikron WF2 – станок универсальный фрезерный инструментальный 200 х 630
- Mikron WF3 – станок универсальный фрезерный инструментальный 270 х 1035
- Schaublin 13 – станок фрезерный широкоуниверсальный прецезионный 210 х 700 (200 х 630)
- Schaublin 53 – станок фрезерный широкоуниверсальный прецезионный 255 х 1100

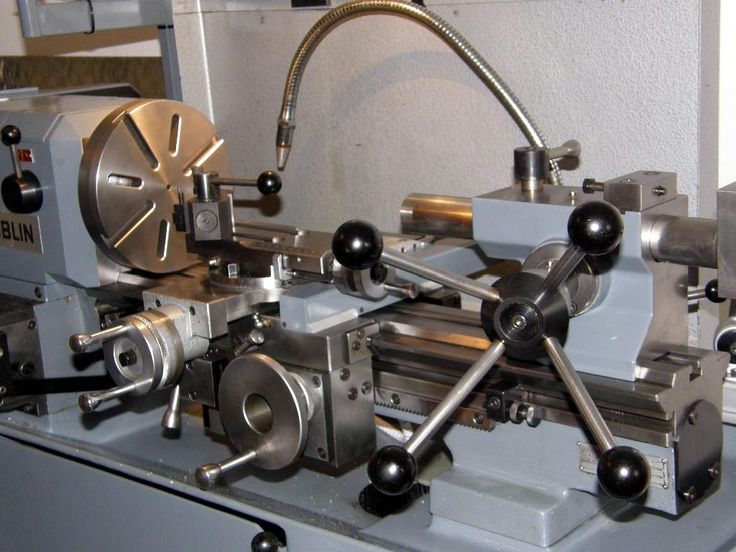

- Schaublin 102VM – станок токарно-винторезный Ø
- Schaublin 120VM – станок токарно-винторезный Ø 250 х 600
- Schaublin 125 – станок токарно-винторезный Ø 270 х 500

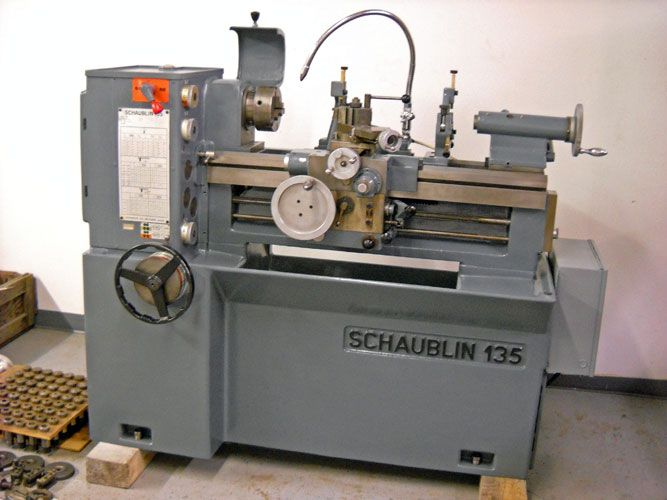

- Schaublin 135 – станок токарно-винторезный Ø 315 х 630
- Schaublin 150 – станок токарно-винторезный Ø 340 х 630
Schaublin 125 Станок токарно-винторезный высокой точности.
Назначение, область примененияТокарно-винторезный станок Schaublin 125 предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой резьб. Обрабатываемые детали устанавливаются в центрах или патроне.
Принцип работы и особенности конструкции станка
Универсальный токарный станокSchaublin 125 имеет 3-и модификации: A, B и C, которые отличаются, в основном, реализацией резьбонарезания на станке.
Фото токарно-винторезного станка Schaublin 125 (Вариант А)
Фото токарно-винторезного станка Schaublin 125 (Вариант B,C)
Фото токарно-винторезного станка Schaublin 125. Смотреть в увеличенном масштабе
- Вариант A – не имеет резьбонарезного механизма
- Вариант A1 – частота вращения шпинделя 225..3000 об/мин (вариатор)
- Вариант A2 – частота вращения шпинделя 45..3000 об/мин (вариатор + редуктор)
- Вариант B – имеет механизм для нарезания метрических и дюймовых резьб с использованием сменных колес
- Вариант B1 – частота вращения шпинделя 225.
.3000 об/мин (вариатор) - Вариант B2 – частота вращения шпинделя 45..3000 об/мин (вариатор + редуктор)
- Вариант C – имеет универсальный механизм для нарезания метрических и дюймовых резьб в том числе и нестандартых размеров
.3000 об/мин (вариатор)Двигатель привода шпинделя двухскоростной.
Редуктор привода шпинделя двухступенчатый – понижает обороты шпинделя 1:5.
Коробка подач (125-13.000/ 125-13.500) токарно-винторезного станка Schaublin 125 размещена на станине с правой стороны и имеет собственный электродвигатель для привода ходового вала и ходового винта.
Габариты токарного станка Schaublin 125
Габариты токарного станка Schaublin 125
Габариты токарного станка Schaublin 125. Смотреть в увеличенном масштабе

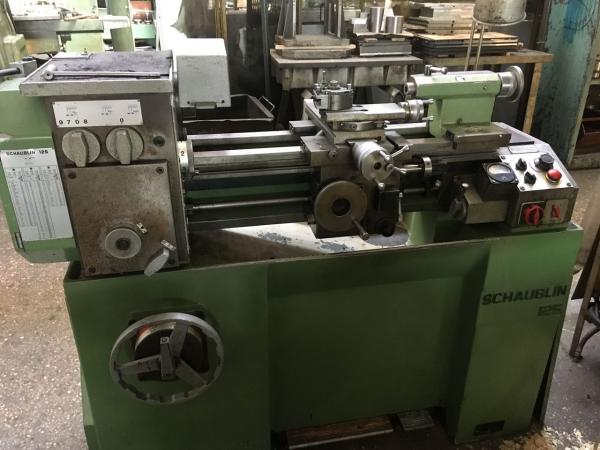

Фото токарно-винторезного станка Schaublin 125
Фото токарно-винторезного станка Schaublin 125
Фото токарно-винторезного станка Schaublin 125. Смотреть в увеличенном масштабе
Фото токарно-винторезного станка Schaublin 125
Фото токарно-винторезного станка Schaublin 125.
Смотреть в увеличенном масштабе
Фото токарно-винторезного станка Schaublin 125
Фото токарно-винторезного станка Schaublin 125. Смотреть в увеличенном масштабе
Фото токарно-винторезного станка Schaublin 125
Фото токарно-винторезного станка Schaublin 125. Смотреть в увеличенном масштабе
Фото токарно-винторезного станка Schaublin 125
Фото токарно-винторезного станка Schaublin 125. Смотреть в увеличенном масштабе
Расположение органов управления токарным станком Schaublin 125
Расположение органов управления токарным станком Schaublin 125
Расположение органов управления токарным станком Schaublin 125. Смотреть в увеличенном масштабе
Перечень органов управления токарного станка Schaublin 125
- Главный переключатель
- Выбор скорости вращения мотора
- Рычаг пуска в ход шпинделя: вниз – прямое вращение, вверх – обратное вращение
- Рычаг привода редуктора: налево – прямое (непосредственное) зацепление
- Маховичок вариатора выбора скорости вращения шпинделя
- Педаль остановки шпинделя (или установить рычаг 3 в нейтральное положение)
- Педаль растормаживания – освобождение шпинделя от тормоза
- Предварительный выбор направления вращения мотора подач
- Потенциометр для регулировки скорости подач
- Рычаг выбора: продольное – поперечное перемещение суппрта
- Рычаг включения маточной гайки
- Маховичок поперечного винта
- Продольный упор для остановки суппорта (можно отрегулировать 6 отдельных остановок)
- Поперечный упор для остановки суппорта (можно отрегулировать 2 отдельные остановки)
- Кнопка блокировки поворотной головки остановок
- Поворотная головка с 6-ю регулируемыми остановками
- Регулирование притирания для избежания проскальзывания подач
- Откидной упор для остановки шпинделя при резьбонарезании
- Регулируемые выключения для остановки шпинделя
- Кнопка “Стоп”
- Переключатель для насоса охлаждающей жидкости
- Рычаг для быстрого освобождения поперечных салазок
- Центральная смазка фартука суппорта
- Блокировка для фартука
- Блокировка для поперечных салазок
- Блокировка для поперечного нониуса
Составные части станка
- Станина и стол
- Управление шпинделем при помощи вариатора
- Редуктор скорости
- Подача смазочно-охлаждающей жидкости
- Электрическая часть
- Бабка шпиндельная
- Коробка подач
- Фартук
- Суппорт
- Задняя бабка
Схема кинематическая токарно-винторезного станка Schaublin 125
Кинематическая схема станка Schaublin-125 B
Схема кинематическая токарно-винторезного станка Schaublin 125 B.
Смотреть в увеличенном масштабе
Кинематическая схема станка Schaublin-125 C
Схема кинематическая токарно-винторезного станка Schaublin 125 C. Смотреть в увеличенном масштабе
Кинематическая схема станка Schaublin-125 B
Кинематическая схема приведена для понимания связей и взаимодействия основных элементов станка.
Схема токарно-винторезного станка Schaublin 125
Коробка подач токарно-винторезного станка Schaublin-125
Коробка подач токарно-винторезного станка Schaublin 125. Смотреть в увеличенном масштабе
Редуктор токарно-винторезного станка Schaublin-125
Редуктор токарно-винторезного станка Schaublin 125. Смотреть в увеличенном масштабе
Пульт управления коробкой подач станка Schaublin-125
Пульт управления коробкой подач станка Schaublin-125 токарно-винторезного станка Schaublin 125. Смотреть в увеличенном масштабе
Коробка подач 125-13.000/ 125-13.500
Коробка подач размещена на станине с правой стороны.
Органы управления коробкой подач
- Трехпозиционный переключатель:
- вверх – продольное перемещение суппорта
- середина – нейтральное положение
- Вниз – поперечное перемещение суппорта
- Переключатель направления перемещения суппорта переключает направление вращение электродвигателя постоянного тока
- Потенциометр управляет скоростью вращения электродвигателя т.е. скоростью перемещения суппорта
- Винт регулировки трения подач регулирует силу нажима на продольные или поперечные упоры
Упоры, установленные на штанге упоров, включают автоматическое перемещение и обеспечивают, также, вращение шпинделя в том или ином направлении.

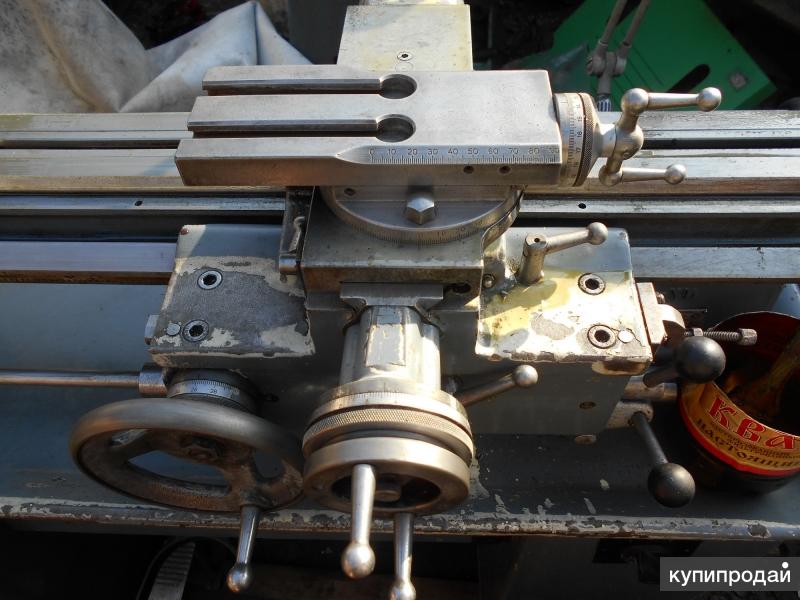

Фартук токарно-винторезного станка Schaublin-125
Фартук токарно-винторезного станка Schaublin 125. Смотреть в увеличенном масштабе
Автоматическая поперечная подача станка Schaublin-125
Автоматическая поперечная подача токарно-винторезного станка Schaublin 125.
Смотреть в увеличенном масштабе
Шпиндель токарно-винторезного станка Schaublin-125
Шпиндель токарно-винторезного станка Schaublin 125. Смотреть в увеличенном масштабе
Универсальный механизм нарезания резьбы станка Schaublin-125 (Вариант C станка)
Универсальный механизм нарезания резьбы станка Schaublin-125 (Вариант C станка). Смотреть в увеличенном масштабе
Универсальный механизм нарезания резьбы станка Schaublin-125 (Вариант C станка)
Универсальный механизм нарезания резьбы станка Schaublin-125 (Вариант C станка). Смотреть в увеличенном масштабе
Выходной вал вариатора токарно-винторезного станка Schaublin-125
Выходной вал вариатора токарно-винторезного станка Schaublin 125. Смотреть в увеличенном масштабе
Привод токарно-винторезного станка Schaublin-125
Привод токарно-винторезного станка Schaublin 125. Смотреть в увеличенном масштабе
Универсальльное резьбонарезное приспособление (вариант C)
Панель управления нарезанием резьбы токарно-винторезного станка Schaublin-125 (Вариант C станка)
- 40. Кнопка включения резьбонарезного приспособления
- 41. Кнопка выбора: метрическая резьба – дюймовая резьба
- 42. Кнопка выбора: правая резьба – левая резьба
- 43. Маховичок выбора шага резьбы
- 44. Маховичок выбора шага резьбы
- 45. Кнопка выбора шага дюймовой резьбы
- 46. Коробка сменных зубчатых колес (гитара)
Кнопка включения резьбонарезного приспособленияВариант B. Характеристики резьбонарезного приспособления
Метрическая резьба
0,25..8 мм с комплектом стандартных зубчатых колес
Дюймовая резьба
112..3 витков на дюйм с комплектом стандартных зубчатых колес
Вариант C. Характеристики резьбонарезного приспособления (125-15.000)
Метрическая резьба
0,25..3,5 мм 24 шага с стандартным комплектом зубчатых колес
Дюймовая резьба
112..6 витков на дюйм 72 шага с стандартным комплектом зубчатых колес
Модульная резьба
0,25.
.2,5 модулей 14 шагов с стандартным комплектом зубчатых колес
Нестандартная резьба
0,25..8 мм с нестандартным комплектом зубчатых колес
Стандартный комплект сменных зубчатых колес
Стандартный комплект сменных зубчатых колес для нарезания метрической и дюймовой резьбы:
(48/84) (56/80) (60/48)
Стандартный комплект сменных зубчатых колес для нарезания модульной резьбы:
(72/60) (84/56) (48/65)
Для нарезания резьбы необходимо отрегулировать откидныой упор 18 и упор 19 для остановки шпинделя в конце каждого прохода.
Schaublin 125 Станок токарно-винторезный. Видеоролик.
youtube.com/embed/N8qx0wWAuIk” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””> Технические характеристики токарного станка Schaublin 125
| ТВ-125 | Schaublin 102VM | Schaublin 120VM | Schaublin 125 | |
|---|---|---|---|---|
| Основные параметры станка | ||||
| Класс точности | П, В | |||
| Наибольший диаметр заготовки устанавливаемой над станиной, мм | 260 | 250 | 270 | |
| Наибольший диаметр заготовки устанавливаемой над суппортом, мм | 135 | 130 | 135 | 120 |
| Наибольшая длина заготовки в центрах (РМЦ), мм | 600 | 450 | 600 | 500 |
| Высота центров над плоскими направляющими станины, мм | 125 | 102 | 120 | 125 |
| Шпиндель | ||||
| Диаметр отверстия в шпинделе, мм | 25 | 20 | 25 | 32 |
| Наибольший диаметр материала пропускаемый через цангу, мм | 17 | 19 | ||
| Центр шпинделя по ГОСТ 13214-67 | Морзе 4 | Морзе 2 | ||
| Конец шпинделя по ГОСТ 12593-72 | Камлок Д 1-2 | Камлок Д 1-2 | Камлок Д 1-3″ | |
| Число ступеней частот прямого вращения шпинделя | б/с 2 диапазона | |||
| Частота прямого вращения шпинделя от вариатора, об/мин | 48. .2300 |
50..1750 | 225..3000 | |
| Торможение шпинделя | есть | есть | ||
| Диаметр шкива и ширина ремня, мм | Ø 150 х 60 | Ø 75, 100, 125 х 32 | Ø 125 х 55 | |
| Суппорт. Подачи | ||||
| Наибольшее продольное перемещение суппорта, мм | 580 | 490 | 580 | 440 |
| Наибольшее поперечное перемещение суппорта, мм | 170 | 110 | 170 | 130 |
| Шаг ходового винта, мм | 4 | |||
| Количество подач суппорта продольных | 8 | |||
| Пределы подач суппорта продольных, мм/об | 0,012..0,240 | 0,025..0,5 | ||
| Пределы подач суппорта поперечных, мм/об | 0,006..0,012 | 0,012. .0,25 |
||
| Пределы подач суппорта продольных и поперечных, мм/мин | 4..260 | |||
| Шаги нарезаемых метрических резьб, мм | 0,2..12,7 | |||
| Шаги нарезаемых модульных резьб, мод | 0,24..3 | |||
| Шаги нарезаемых дюймовых резьб, ниток на дюйм | 2..24 | |||
| Скорость быстрых перемещений, мм/мин | нет | нет | ||
| Механизм подач для нарезания резьбы | ||||
| Вариант B. Нарезание резьбы сменными колесами. Метрические шаги, мм | 0,25..8 | |||
| Вариант B. Нарезание резьбы сменными колесами. Дюймовые шаги, витков на дюйм | 112..3 | |||
| Вариант C. Механизм подач для нарезания резьбы универсальный. Метрические шаги, мм (число шагов) | 0,25. .3,5 (24) | |||
| Вариант C. Механизм подач для нарезания резьбы универсальный. Дюймовые шаги, витков на дюйм (число шагов) | 112..6 (72) | |||
| Вариант C. Механизм подач для нарезания резьбы универсальный. Специальная резьба сменными колесами, мм | 0,025..8 | |||
| Резцовые салазки | ||||
| Наибольшая длина перемещения резцовых салазок, мм | 80 | 90 | 105 | 90 |
| Наибольшее сечение державки резца, мм | 16 х 16 | 10 х 12 | 12 х 12 | 12 х 12 |
| Высота от опорной поверхности резца до оси центров (высота резца), мм | ||||
| Число резцов в резцовой головке | 1 | |||
| Задняя бабка | ||||
| Диаметр пиноли, мм | 40 | |||
| Конус отверстия пиноли задней бабки по ГОСТ 2847-67 | Морзе 3 | Морзе 2 | Морзе 2 | |
| Наибольшее перемещение пиноли, мм | 80 | 70 | 80 | 100 |
| Перемещение пиноли на одно деление лимба, мм | 0,05 | |||
| Величина поперечного смещения корпуса бабки, мм | 12 | 12 | 12 | |
| Электрооборудование | ||||
| Количество электродвигателей, установленных на станке | 2 | 3 | ||
| Электродвигатель главного привода, кВт (об/мин) | 1,7/ 2,1/ 2,6 (1000/ 1500/ 3000) |
0,8/ 1,5 (750/ 3000) | 1,5/ 2,7 (750/ 1500) | 0,75/ 2,5 ЛС (500/ 1500) |
| Электродвигатель насоса охлаждающей жидкости, кВт | 0,125 | |||
| Суммарная мощность электродвигателей, установленных на станке, кВт | ||||
| Габариты и масса станка | ||||
| Габариты станка (длина ширина высота), мм | 1780 х 720 х 1285 | 1650 х 700 х 1250 | 1473 х 730 х 1280 | |
| Масса станка (A, B, C), кг | 1100 | 680 | 880 | (910, 930, 990) |
Связанные ссылки.
Дополнительная информация
Полезные ссылки по теме. Дополнительная информация

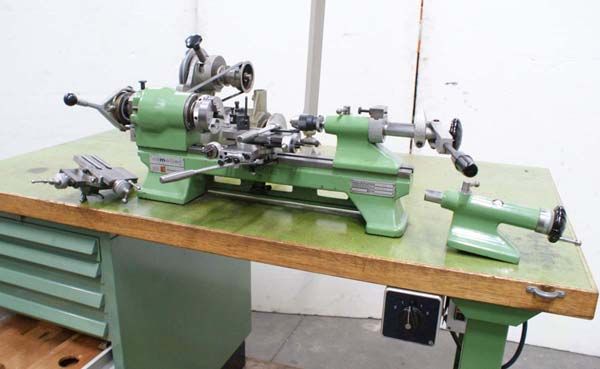

Schaublin 102-80 Токарный станок Б/у оборудование
- Описание
- Детальная информация
- Об этом продавце
Высота центра
102 мм
Расстояние между центрами
470 мм
Качели через поперечные салазки
120 мм
Качаться над кроватью
200 мм
Отверстие шпинделя
20.0 мм.
Тип внутреннего конуса
20 Вт
Конический шпиндель с резьбой
Конус в задней бабке:
2 МТ
Напряжение 50 Гц 3x
380 Вольт
Вес машины около
500 кг
Габаритные размеры станка:
Длина
1300 мм
Ширина
600 мм
Рост
1300 мм
Различные аксессуары:
Базовый тип:
Реверсивный переключатель с коленным управлением
2 ящика
Ведущая пластина
Поперечные суппорты с ходом 90 мм
Подставка для рук
Данное описание может быть переведено автоматически.
Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.
| Расстояние между центрами | 470 mm |
| Центральная высота | 102 mm |
| Макс. длина | 100 mm |
| Макс. диаметр | 100 mm |
| Макс. диаметр над станиной | 200 mm |
| Диаметр на суппортом | 120 mm |
| Диаметр отверстия | 20 mm |
Макс. вес обраб. детали |
kg |
| Шпиндель | |
| Отверстие шпинделя | 20 mm |
| Скорость вращения | 2500 rpm |
| Мощность шпинделя | 1.5 kW |
| Капитальный ремонт | нет |
| Год капитального ремонта | |
| Натяжное устройство | да |
| Устойчивый | нет |
| ——————- | |
| Длина х ширина х высота | 1300,0 × 600,0 × 1300,0 |
| Вес | 500 kg |
| Часы наработки | |
| Часы включения | |
| Состояние | в хорошем состоянии |
| Маркировка CE | ——— |
| Статус | |
| Техпаспорт | Schaublin 102-80 |
| Тип клиента | Дилер |
| Активный с | 2014 |
| Предложения онлайн | 189 |
| Последняя активность | 1 апреля 2023 г. |
Описание
Высота центра
102 мм
Расстояние между центрами
470 мм
Качели через поперечные салазки
120 мм
Качаться над кроватью
200 мм
Отверстие шпинделя
20.0 мм.
Тип внутреннего конуса
20 Вт
Конический шпиндель с резьбой
Конус в задней бабке:
2 МТ
Напряжение 50 Гц 3x
380 Вольт
Вес машины около
500 кг
Габаритные размеры станка:
Длина
1300 мм
Ширина
600 мм
Рост
1300 мм
Различные аксессуары:
Базовый тип:
Реверсивный переключатель с коленным управлением
2 ящика
Ведущая пластина
Поперечные суппорты с ходом 90 мм
Подставка для рук
Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.
Детальная информация
| Расстояние между центрами | 470 mm |
| Центральная высота | 102 mm |
Макс. длина |
100 mm |
| Макс. диаметр | 100 mm |
| Макс. диаметр над станиной | 200 mm |
| Диаметр на суппортом | 120 mm |
| Диаметр отверстия | 20 mm |
| Макс. вес обраб. детали | kg |
| Шпиндель | |
| Отверстие шпинделя | 20 mm |
| Скорость вращения | 2500 rpm |
| Мощность шпинделя |
1. 5 kW |
| Капитальный ремонт | нет |
| Год капитального ремонта | |
| Натяжное устройство | да |
| Устойчивый | нет |
| ——————- | |
| Длина х ширина х высота | 1300,0 × 600,0 × 1300,0 |
| Вес | 500 kg |
| Часы наработки | |
| Часы включения | |
| Состояние | в хорошем состоянии |
| Маркировка CE | ——— |
| Статус |
Об этом продавце
| Тип клиента | Дилер |
| Активный с | 2014 |
| Предложения онлайн | 189 |
| Последняя активность | 1 апреля 2023 г. |
Schaublin – Высокоточные токарные станки
Имя
Фамилия
Компания
Страна
— Please select your location —AfghanistanÃland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBrit/Indian Ocean Terr.Brunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, The Dem. Republic OfCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern Terr.GabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard/McDonald Isls.
HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Islamic Republic ofIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Republic ofKorea, Democratic People’s Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarN. Mariana Isls.NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalauPalestinePanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Kitts and NevisSaint LuciaSamoaSan MarinoSao Tome/PrincipeSaudi ArabiaSenegalSerbia and MontenegroSeychellesSierra LeoneSingaporeSlovak RepublicSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSt. ЕленаСв. Пьер и МикелонСв. Vincent and GrenadinesSudanSurinameSvalbard/Jan Mayen Isls.
SwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzania, United Republic ofThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks/Caicos Isls.TuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUS Minor Outlying Is.UruguayUzbekistanVanuatuVatican CityVenezuelaViet NamVirgin Islands (British)Virgin Islands (U.S.)Wallis/Futuna Isls.Western SaharaYemenZambiaZimbabweSerbiaSint MaartenMontenegroYugoslaviaSouth Грузия и Южные Сандвичевы острова
Электронная почта
Телефон
Текстовая область
Я прочитал и согласен с уведомлением о конфиденциальности
Я хочу подписаться на информационные бюллетени DKSH
Неверная капча

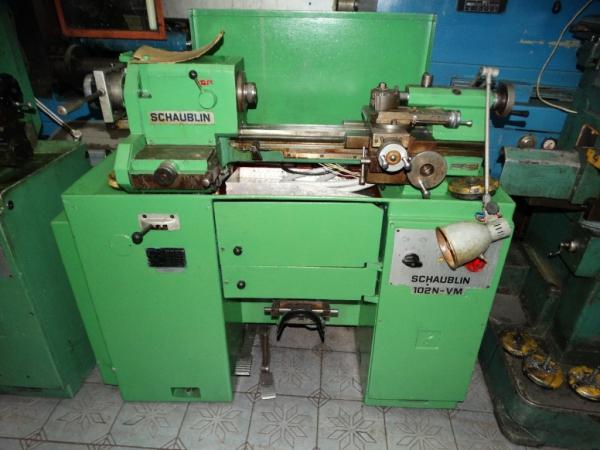

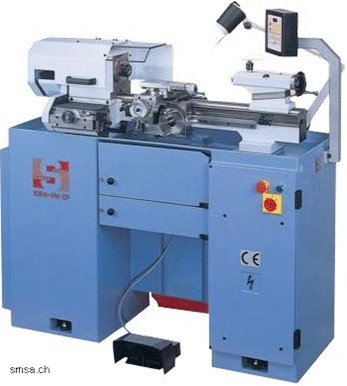

Высокоточный швейцарский токарный станок Schaublin 102N для продажи
Токарный станок Schaublin 102N с винтовой кареткой 102-45.000 и задней бабкой 102-65.500 MT2Последняя модель Schaublin 102N Super-Presicion Lathe
Обновлено 1 июля 2018 г.
ПРИМЕЧАНИЕ. Schaublin 102N был ПРОДАН .
У меня есть Schaublin 102 середины 1970-х годов (версия pre-N) с передней бабкой W25 Back Geared с нижним приводом, задней бабкой MT2 (дюйм) и кареткой с винтовым приводом начала 1980-х годов (ход 3,54 дюйма).
Этот токарный станок может быть установлен на столе и приводится в движение снизу двигателем с частотно-регулируемым приводом. Я планирую установить этот токарный станок в качестве вторичного рабочего станка, но я рассмотрю предложения. У меня также есть некоторые инструменты (цанги W25, инструментальная стойка Tripan и держатели), которые можно упаковать с этим токарным станком.
У меня также есть несколько цанг W20, дюймовых и метрических размеров, а также адаптеры W20 (MT2-W20 и т. д.).
Пожалуйста, свяжитесь со мной по электронной почте, если вы заинтересованы.
Токарные станки Schaublin известны своим исключительным Швейцарским качеством и сверхточностью .
Компания была основана в 1915 году и начинала с производства инструментов для швейцарской часовой промышленности.
Хотя Schaublin впоследствии представила гораздо более крупные станки и, в конечном итоге, станки с ЧПУ, токарные станки Schaublin с плоской ручкой, модели 70 и 102, все еще производятся и считаются основным оборудованием ювелиров, часовщиков и других производителей высококачественных инструментов.
Поздняя модель токарных станков Schaublin 102N нового типа (суффикс -N) была представлена 1979 . Они очень похожи по конструкции и функциям на предыдущее поколение Schaublin 102, но имеют более угловатую конструкцию, которая до сих пор используется в токарных станках Schaublin 102.
Образцы токарных станков 102N, выпущенных до того, как первоначальная компания Schaublin была разделена и продана в конце 1980-х годов, пользуются большим спросом. Они были изготовлены и установлены вручную оригинальным персоналом Schaublin в соответствии с непрерывной традицией, которая насчитывает 75 лет.
Подобно гитарам Fender до 1965 года , токарные станки нового стиля “N” до 1990 года, изготовленные только за 10-летний период между 1979 и 1989 годами , как правило, считаются более качественными, чем машины, произведенные после продажи.
Последняя модель Schaublin 102N редко предлагается для продажи в США. Когда эти машины действительно появляются, они часто запущены, сильно изношены, ржавы, лишены инструментов и часто отсутствуют детали. В кругах энтузиастов токарных станков Schaublin часто говорят, что нужно дождаться распродажи, чтобы токарный станок Schaublin с инструментами поступил в продажу.
Это уникальная возможность для правильного человека.
Применение для часов Schaublin 102N
- Часовое и часовое дело (мастера-часовщики считают Schaublin золотым стандартом)
- Изготовление ювелирных изделий
- Прецизионное приборостроение
- Оптические компоненты (рекомендуется в ряде справочников по производству оптики)
- Прототип
- Медицинские компоненты
- Аэрокосмическая промышленность
Основные характеристики:
- SCHAUBLIN Модель: 102N-80, серийный номер 30043x год выпуска 1982
- На чугунном основании с Сцеплением и тормозной системой
- Шпиндель W25 для цанг W25 или стандартных резьбовых адаптеров M48x3 W25 (цанговые доводчики, задние пластины патрона), может использовать цанги W20 с доступным адаптером W25-W20 и дышлом.
- Винтовая тележка, с малым люфтом (выбор дюймовой или метрической шкалы), крепежный болт и гайка.
- Конус Морзе 2 Задняя бабка (метрическая шкала)
- 208–230 В, 3 фазы , питание 50–60 Гц (подробности см. ниже)
- Швейцарский двигатель RCB AG мощностью 2 л.с. — обслуживался в 2008 г.
- Оригинальная краска в хорошем состоянии для машины года выпуска
- Работает хорошо , без необычного шума, подшипники передней бабки в хорошем состоянии
- БЕЗ ржавчины, следов или аварийных повреждений, отверстие шпинделя и резьба в очень хорошем состоянии, нет отсутствующих или сломанных деталей, внутренняя проводка в очень хорошем состоянии.
- Инструменты включены в базовую цену: Гайка W25 для защиты шпинделя, четыре (4) цанги W25, MT2 Live Center, MT2 Dead Center, сверлильный патрон с хвостовиком MT2, четыре (4) сверхпрочных рым-болта M24 на углах станины облегчить транспортировку.
- Оригинальная электрическая конфигурация с внутренним трансформатором (совместима с 3-фазным напряжением 208–460 В). См. ниже вариант VFD.
- GE/FUJI AF300G11 VFD с удлинительным кабелем клавиатуры (установка по индивидуальному заказу) Цена уточняется.
- FOB Бербанк, Калифорния 91506 США
Покупатель токарного станка имеет преимущественное право отказа от моей обширной коллекции инструментов для этого станка – почти полный набор принадлежностей Schaublin. См. список ниже.
Подробная информация о моем токарном станке Schaublin 102:
-
- Станина: Для нижнего привода, тип 105-15.000, длина 1 метр, чугун, прецизионная шлифовка, вес. 54 кг [119фунт]
-
- Передняя бабка: Закрытая, для нижнего привода, 3-ступенчатый шкив для плоских ремней, цанга W25, тип 105-31. 000, вес 26 кг [57 фунтов]
- Передняя бабка: Закрытая, для нижнего привода, 3-ступенчатый шкив для плоских ремней, цанга W25, тип 105-31.
000, вес 26 кг [57 фунтов] -
- Цанговый доводчик: Быстрозажимное приспособление с ручным управлением для цанг W25, тип 105-30,600, вес 7,3 кг [16 фунтов]
-
- Задняя бабка Конус Морзе 2: 102-65.500 Задняя бабка с регулируемым винтом и маховиком. Метрические градации. 3,15 кг [7 фунтов]
-
- Система привода: Двигатель мощностью 1,5 кВт (см. технические характеристики ниже), привод через сцепление и тормоз (педаль), через два клиноременных шкива с двумя передаточными числами, на промежуточный вал (педаль) с 3-ступенчатым шкивом привод идентичного шкива на шпиндель токарного станка с приводом от плоского ремня (Habasit).
-
- Составной суппорт: «каретка», 102-45.000 (ход 90 мм) 12 кг (выбор дюймовой или метрической шкалы)
-
- Высота центра: 4,015 дюйма / 102 мм
-
- Поворот: 8,0 дюймов / 203 мм
-
- Расстояние между центрами: 17,716 дюйма / 450 мм
-
- Длина кровати: 1 метр [39,37 дюйма]. плоские пути, шлифованный чугун. Нижние стороны передней и задней бабки, которые сопрягаются со станиной, очищаются вручную.
- Длина кровати: 1 метр [39,37 дюйма].
плоские пути, шлифованный чугун. Нижние стороны передней и задней бабки, которые сопрягаются со станиной, очищаются вручную. -
- Отверстие шпинделя: (ступенчатое) 28 мм / 25 мм
-
- Диаметр стержня: 0,75 дюйма / 19 мм (проход через цангу W25 и цанговый стержень)
-
- Носик шпинделя : тип W25, большой диаметр 47,6 мм (номинальный 48 мм), шаг резьбы 3,0 мм
-
- Тип цанги: W 25 гр. 80-5. Проходная цанга максимального диаметра: 19мм [0,75 дюйма], максимальный диаметр ступенчатой цанги 25,4 мм [1 дюйм] Размеры цанги см. в формате PDF. Цанги W20 с адаптером.
-
- Масса, базовая (станина станка, передняя бабка, задняя бабка, каретка, для установки на верстаке, без двигателя) 95 кг [210 фунтов]
-
- Масса для настольного монтажа, со скамьей : 102N-CF с двигателем 1,5 кВт и скамьей со шкафом Lista 320 кг [705 фунтов]
-
- Масса (включая двигатель, систему привода, чугунную подставку): 560 кг [1250 фунтов] приблизительно
- Требуемая мощность : 208–460 В, 3 фазы, треугольник или звезда. Максимум 7 ампер при 208В. См. ниже варианты, если у вас нет трехфазного питания. Минимальные требования с внешним адаптером – 208 В, 10 А, одна фаза.
Максимум 7 ампер при 208В. См. ниже варианты, если у вас нет трехфазного питания. Минимальные требования с внешним адаптером – 208 В, 10 А, одна фаза. Характеристики двигателя токарного станка:
-
- Тип: «33,07» 380 В, 3 фазы, 2 скорости, размер IEC DF100L, B-3 на лапах / B-14 для монтажа на лицевой стороне (метрический стандарт)
-
- Мощность: 1,5/0,6 кВт (2,0/0,81 л.с.)
-
- Об/мин: 2850/670 при 50 Гц, 3420/800 при 60 Гц
-
- Потребляемый ток: 3,63 / 2,3 при 380 В
-
- Производитель: RCB Elektroapparate AG, Bienwil Am See, Schweiz (Швейцария), теперь Smedegarrd AG
- Мотор обслуживался в 2008 году.
Состояние:
Этот токарный станок в очень хорошем состоянии б/у .
Кровать имеет типичный износ от легкого/умеренного использования. Оригинальная краска в хорошем состоянии . Шум подшипника от передней бабки низкий.
Станок предлагается с задней бабкой с конусом Морзе 2 (метрическая шкала) и кареткой с дюймовым или метрическим винтовым приводом на ваш выбор. Копия руководства по обслуживанию Schaublin и схемы деталей прилагаются к машине.
Schaublin 102N, оборудованный для транспортировки, с роликовыми выносными опорами, рым-болтами M24 и чехлом для кровати. Пластиковые ручки сняты для путешествий.Местонахождение и перемещение:
Токарный станок в настоящее время находится в Бербанке, штат Калифорния, 91506. У меня есть набор изготовленных на заказ роликов, которые можно надежно прикрепить к чугунному основанию. Благодаря большим рым-болтам M24 в каждом углу два человека могут легко перемещать машину по твердой ровной поверхности.
Токарный станок не имеет погрузочной платформы. Машину может поднять любой грузовик с подъемными воротами грузоподъемностью 1500 фунтов или более.
Благодаря низкому центру тяжести станка, в отличие от других токарных станков с двигателями, безопасно перемещать его не составляет труда.
Модернизация
В настоящее время на токарном станке установлен привод GE/Fuji VFD , обеспечивающий бесступенчатое регулирование скорости. Добавление привода VFD модернизирует токарный станок до функционального эквивалента версии 102N-CF , проданной в 2000-х годах. Привод VFD также предоставляет большую часть функций блока редуктора задней передачи 9.0036 без механической сложности и требований к обслуживанию.
Привод VFD очень удобен для работы шпинделя на очень низких скоростях. Можно снизить частоту привода до 5 Гц, что дает минимальную скорость вращения шпинделя 25 об/мин для приложений с низким крутящим моментом, таких как шлифование.
При частоте привода 10 Гц шпиндель работает со скоростью 50 об/мин, что соответствует минимальной скорости 102N с механическим редуктором.
- Преобразователь частоты GE FUJI AF 300 G11 (VFD), 2 л.с., 460 В
- Версия FUJI Frenic G11 под маркой GE , используемая Schaublin для питания вспомогательного привода (для фрезерных/шлифовальных насадок и т. д.)
- Преобразователь частотного преобразователя с вектором потока и управлением вектором динамического момента (для плавного хода на низкой скорости)
- Светодиодный и ЖК-дисплей с клавиатурой, с кабелем-удлинителем для клавиатуры для установки дисплея/клавиатуры в удобном месте.
- Настройки для двигателей 1 и 2 для использования с двухскоростным двигателем Шаублина .
- Сетевой дроссель для защиты обмотки двигателя
- Индивидуальная установка с экранированным кабелепроводом и изолированным проводом 1000 В
Дополнительные инструменты
У меня есть следующие элементы инструментов, которые будут предоставлены покупателю машины на основе «первого права отказа».
Все предложения по оснастке будут отклонены до тех пор, пока токарный станок не будет продан.
Потребовалось более 10 лет усердных поисков, включая две поездки в Швейцарию, чтобы собрать этот набор инструментов.
-
- Каретка с винтовым приводом (ход 90 мм, дополнительный дюймовый или метрический) – ОДНА КАРЕТКА ЕЩЕ ДОСТУПНА, только в сочетании с Schaublin 102 с задним редуктором, описанным вверху этой страницы.
-
- Задняя бабка для сверления звездообразного колеса : Сверлильная задняя бабка нового типа «N», тип 105-69.000 для цанг W25, метрическая шкала, вес 14,5 кг [32 фунта] — редкий и очень популярный предмет. ПРОДАНО
- Люнет со стандартными и роликовыми губками на шарикоподшипниках
-
- ПРОДАНО
- Цанги W25, метрические , почти полный набор от 0,5 до 25 мм, некоторые цанги новые
- ПРОДАНО
- Цанги W25, дюймовые дробные : 1/8, 1/4, 1/2, 5/8, 3/4, 7/8, 1″, некоторые цанги новые – Все новые цанги проданы, некоторые цанги W25 до сих пор доступен.
- Цанги W25 , дюймовые дробные 16, 32 и 64, неполный набор (64-дюймовые цанги теперь доступны только по специальному заказу от Schaublin и стоят более 300 долларов США каждая)
- W25 гр. 1 цанговый доводчик и обрабатываемые цанги ПРОДАНО
- W25 гр. 2 цанговых доводчика и обрабатываемые цанги ПРОДАНО
- Переходник-переходник с W25 на W20 и Дышло W20 для цангового доводчика ПРОДАНО
- 150 мм 4-х кулачковый независимый патрон для резьбового шпинделя W25 , Pratt-Burnerd. Это не патрон на затыльнике W25, а патрон со встроенным креплением W25. Очень редкий предмет больше не доступен в Schaublin ПРОДАНО
- Фрезерная насадка для цанг W20 с вертикальной направляющей (устанавливается на каретке) ПРОДАНО
- Приспособление для нарезки винтов (оригинальный Schaublin новый старый запас ) для 102N.
